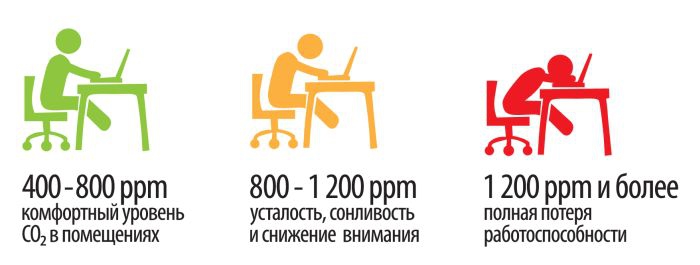

Многие пользователи популярного детектора углекислого газа (CO2) MT8057 задают вопросы о том, как реализовать с помощью данного детектора управление приточной или вытяжной вентиляцией. Мы хотим предложить решение данной задачи.

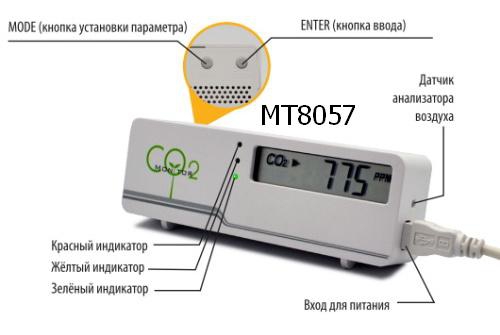

Внешний вид детектора можно увидеть на рис. 1.



Управляем вентиляцией с помощью детектора углекислого газа



Рис. 1

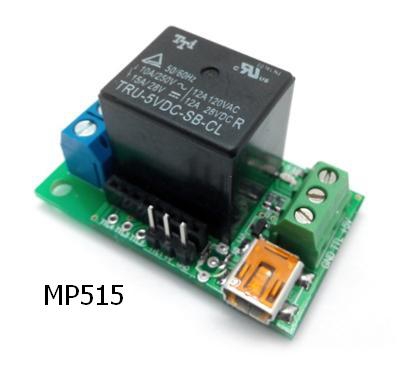

В качестве силового элемента управления вентилятором был выбран модуль MP515. Внешний вид модуля можно увидеть на рис. 2



Управляем вентиляцией с помощью детектора углекислого газа



Рис. 2

MT8057 представляет собой точный прибор, для измерения в составе воздуха концентрации CO2. Прибор оснащен жидкокристаллическим дисплеем, для точного контроля и тремя индикаторами, для оперативного контроля концентрации углекислого газа. В качестве приятного дополнения прибор показывает состояние температуры в месте его установки. При необходимости, с помощью кнопок управления можно изменить включение индикации оперативного контроля.

MP515 представляет собой силовое реле с электронным ключом. Модуль предназначен для управления силовыми электроприборами до 2000 Вт от слаботочных выходов различных датчиков и устройств управления, обеспечивая гальваническую развязку от электроприбора. Для управления модулем необходимо напряжение от 1В до 5В, которое можно получить от головного устройства. В модуле предусмотрено место для установки беспроводного приемника MK324 диапазона 433 МГц. Питать модуль можно как от источника напряжением +5В, например PW0512, так и от USB порта ПК или адаптера зарядки смартфона или телефона.

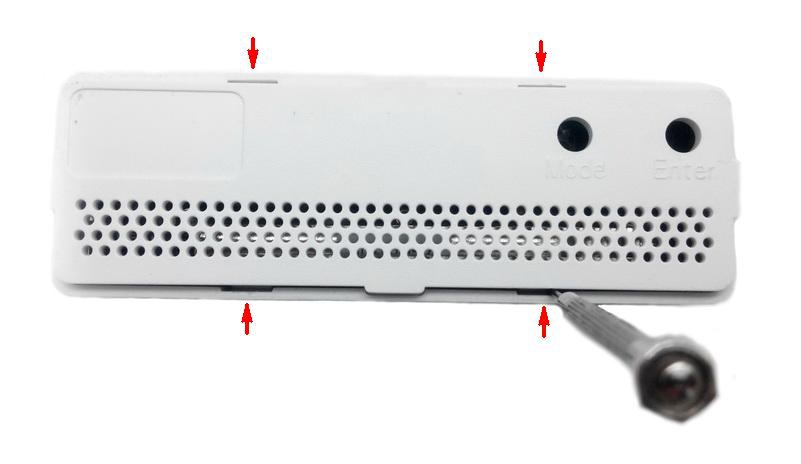

Для подключения силового реле нам потребуется разобрать MT8057. Для этого, необходимо с помощью маленькой отвертки отогнуть защелки в пазах корпуса датчика рис. 3.



Управляем вентиляцией с помощью детектора углекислого газа



Рис. 3

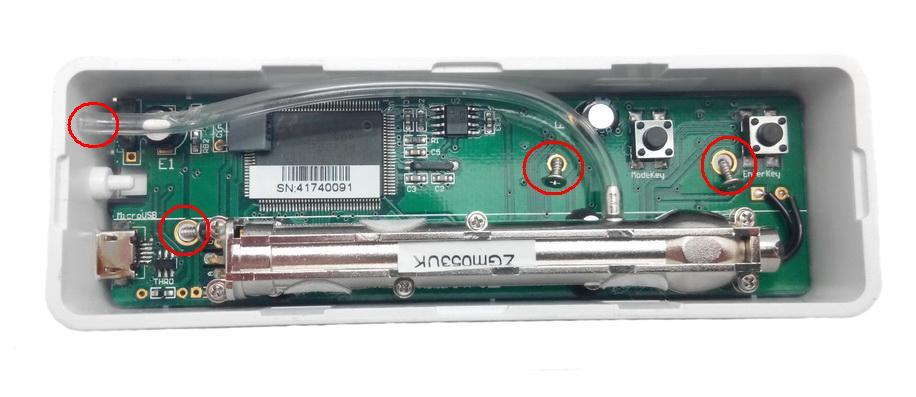

Затем открутите три винта и отсоедините трубку забора воздуха рис. 4.



Управляем вентиляцией с помощью детектора углекислого газа



Рис. 4

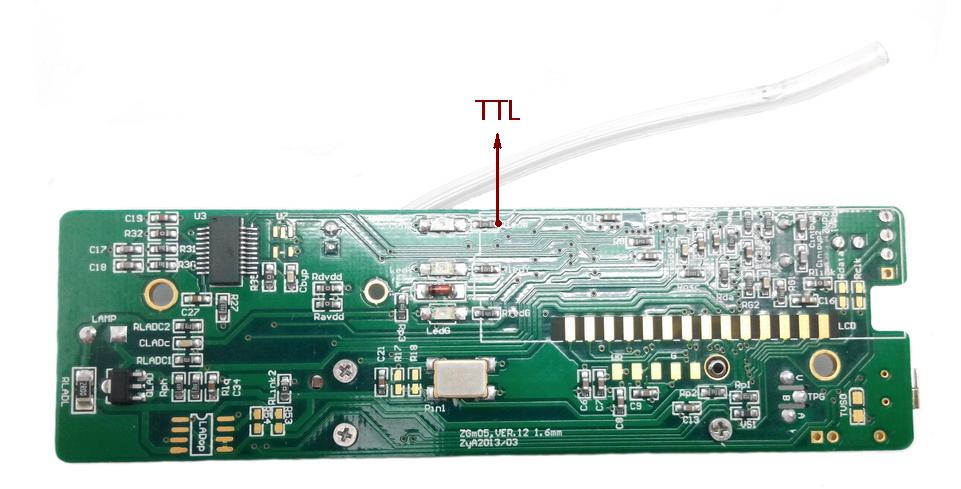

Теперь извлеките плату и расположите ее индикацией на себя. Затем необходимо будет припаять один из трех проводов к крайнему резистору RledR, ограничивающего ток красного светодиода с надписью LedR, рис. 5.



Управляем вентиляцией с помощью детектора углекислого газа



Рис. 5

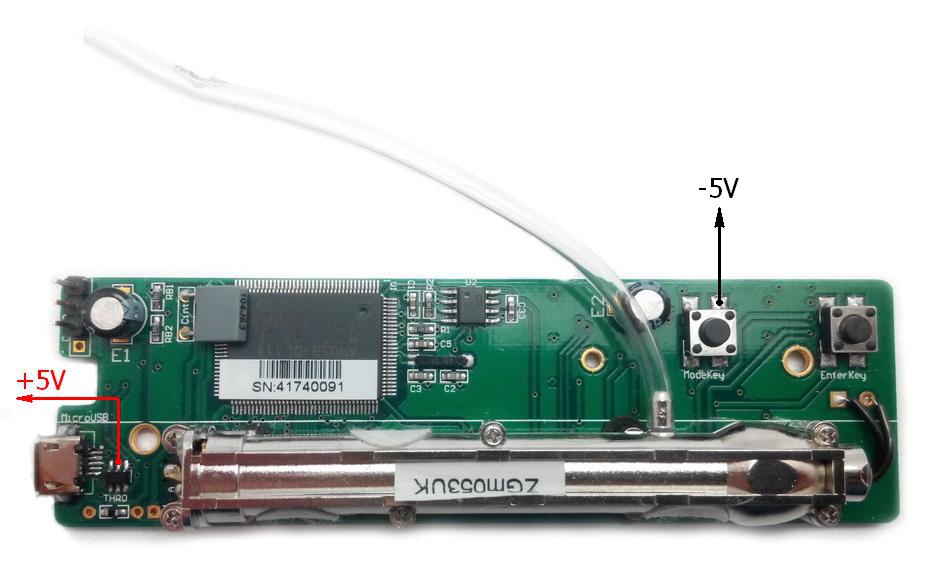

Второй провод подпаиваем к выводу кнопки ModeKey подключенной к общей шине платы. Третий вывод подпаиваем к среднему контакту элемента THRO, рис. 6.



Управляем вентиляцией с помощью детектора углекислого газа



Рис. 6

На данный вывод приходит напряжение питания +5В. Это напряжение нам необходимо для питания силового модуля MP515. Собственно говоря, такое подключение нам позволит питать всю схему как с microUSB входа самого датчика, так и с miniUSB входа силового модуля. Это будет полезно при инсталляции данной схемы.

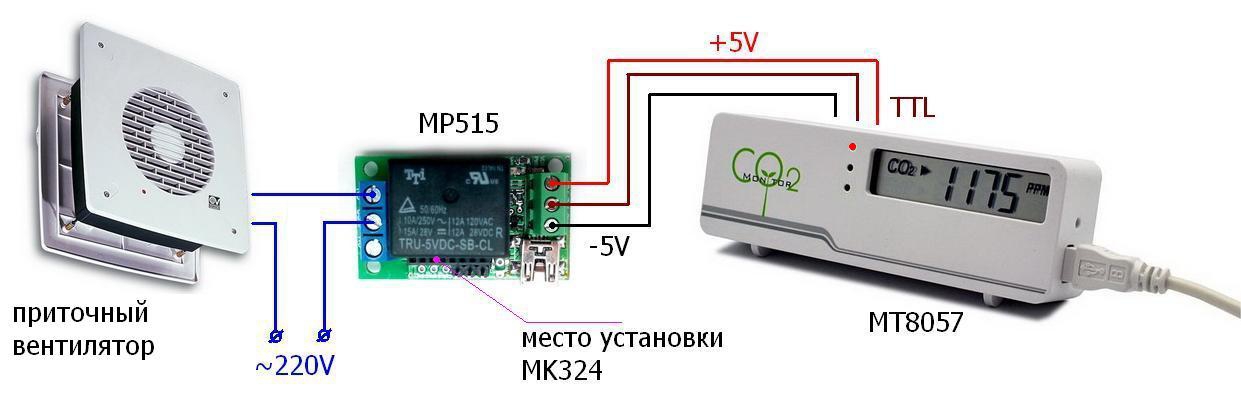

Схему подключения вентилятора к силовому реле можно увидеть на рис. 7



Управляем вентиляцией с помощью детектора углекислого газа



Рис. 7

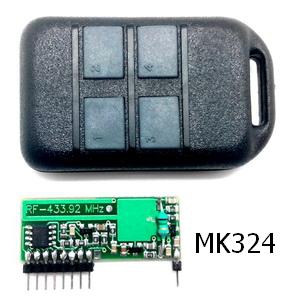

При необходимости ручного управления приточной вентиляцией, совместно с силовым модулем, можно применить комплект беспроводного управления MK324, рис. 8.

MK324 представляет собой комплект из четырех канального передатчика и приемника, диапазона 433 МГц. Питание пульта осуществляется от 12В элемента питания, серии 23А. Время работы от одного элемента не менее 1 года. Приемник рассчитан на напряжение питания 5В. Дальность работы комплекта составляет 30м. Этого вполне достаточно для применения в условиях частного дома или квартиры. Так как в беспроводном модуле будет задействован только один канала управления, то свободные можно задействовать для управления освещения или других электроприборов.



Управляем вентиляцией с помощью детектора углекислого газа



Рис. 8

Данный комплект без особых усилий устанавливается на штатное место, предусмотренное в силовом реле MP515. После такой несложной модификации, появится возможность принудительно включать приточную вентиляцию при желтой индикации датчика СО2.

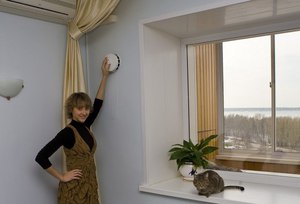

Вариант установки вентилятора, приточной вентиляции, можно увидеть на рис. 9.





Рис. 9

Видео работы системы в сборе можно увидеть тут:



Свежего вам воздуха!

Источник: Мастер Кит.
