Самодельная стойка для мини-шлифмашинки. Делаем стойку для бормашинки с возможностью работы (сверления, шлифования и др.) под разными углами.

Самодельная стойка для мини-шлифмашинки



С появлением нового инструмента - бормашинки я задумался о самодельной стойке для неё, своего рода станка. В интернете есть много разных вариантов, но я решил собрать свой. А именно: стойку с применением шариковой направляющей, которая осталась от полки под клавиатуру.



Самодельная стойка для мини-шлифмашинки



Стойка была собрана из того, что было.

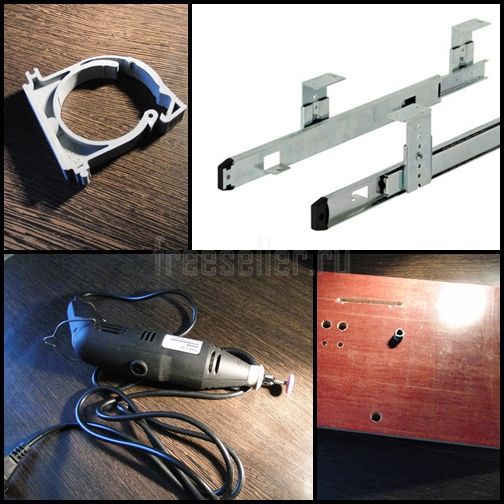

Кроме направляющей потребовались: листовой текстолит, пластиковый хомут на 50 мм, который идеально подошёл для бормашинки, мебельные футорки (гайки) М6, струбцина вместо тисков.



Самодельная стойка для мини-шлифмашинки

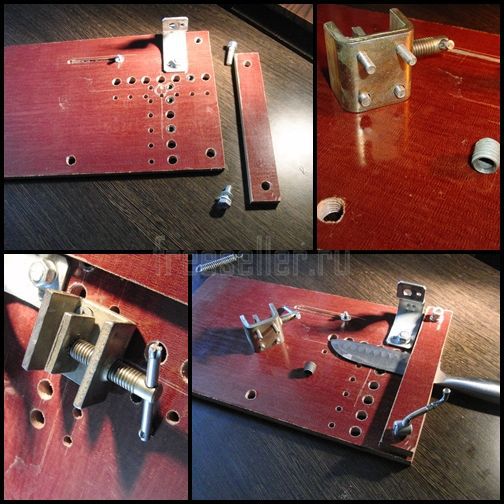

В текстолите были высверлены отверстия и нарезана резьба под футорки для крепления струбцины, зажима под ножи, стойки. В струбцине имеются два крепёжных и два направляющих винта с потайной головкой. Такая конструкция позволяет перемещать тисочки в разных направлениях.



Самодельная стойка для мини-шлифмашинки

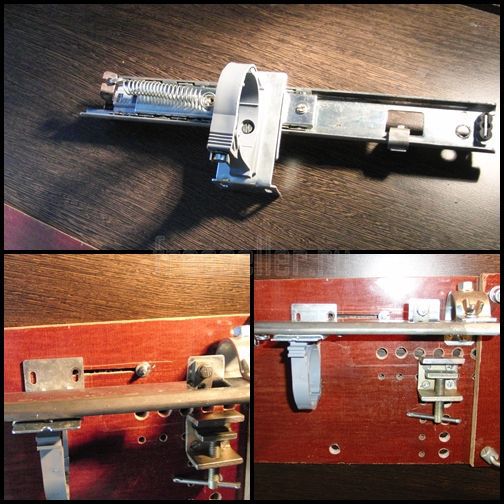

К закреплённому хомуту я добавил подходящую пружину для возврата бормашинки в исходное состояние. Сама направляющая закреплена гайкой - барашком для удобства и чтобы не применять гаечный ключ. Дополнительный рычаг для опускания делать не стал, так как в данной модели бормашинки ручка идеально подходит для этого.



Самодельная стойка для мини-шлифмашинки

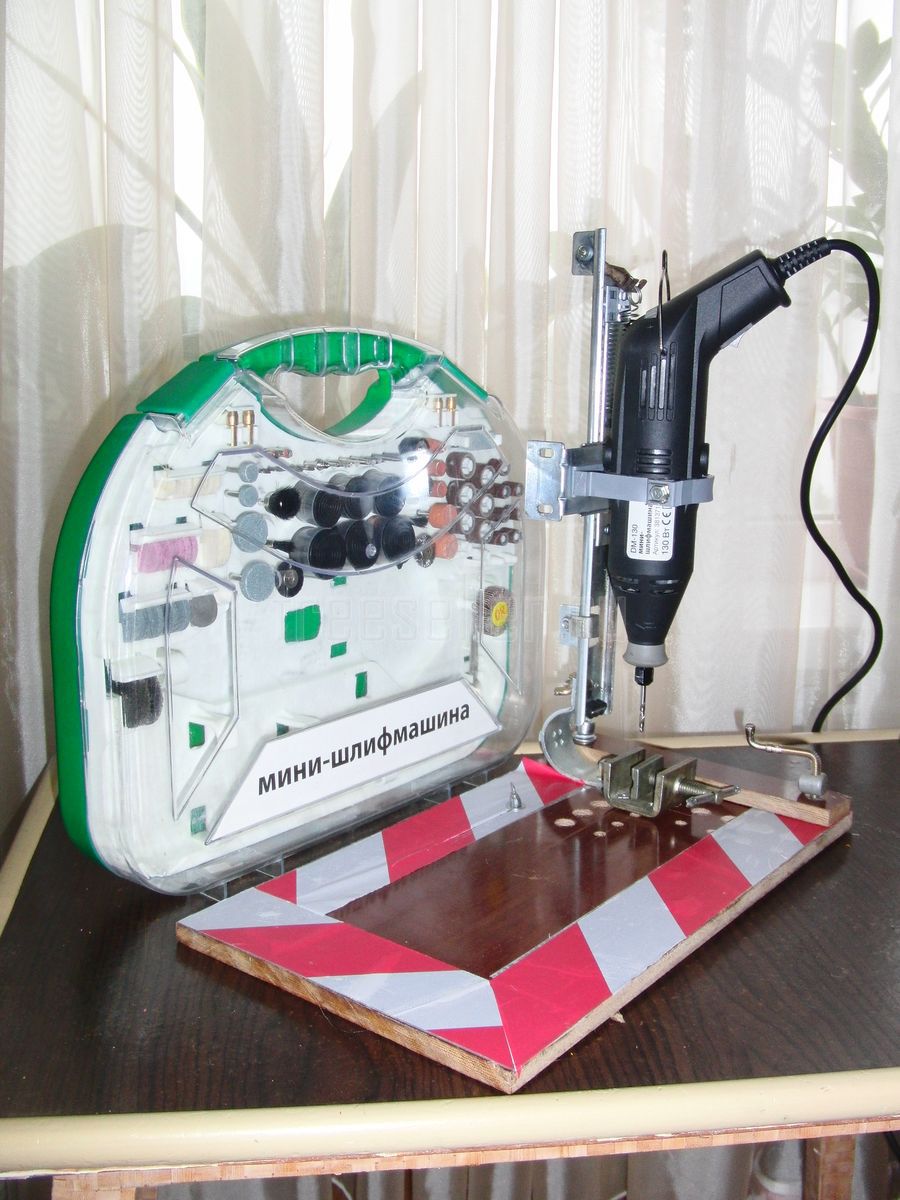

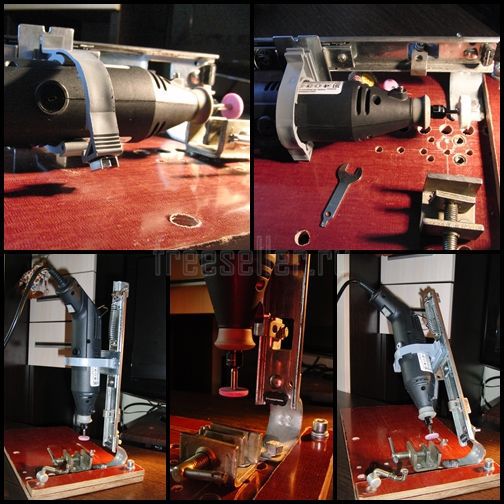

Машинка легко крепится - одним щелчком. Так же легко можно выбрать подходящий угол при выполнении разных работ. В дальнейшем планирую добавить ещё и функцию токарного станка. Вот такая получилась многофункциональная стойка.
