Делаем LED прожектор на 50W из хлама своими руками. Руководство как из сломанного блока питания и ещё нескольких деталей за час-два можно сделать полезную вещь - светодиодный прожектор 50 ватт.

Наверняка у многих из вас, как и у меня скопилось несколько не работающих блоков питания, также уже давно лежат десяти ваттные светодиодные матрицы. Наконец пришло время им соединится)))


Для создания этого прожектора нам потребовалось:


- светодиоды 10W 9-11v 9шт.;
- радиатор процессора;
- блок питания компьютера (любой);
- неполярные конденсатор общей ёмкостью 14мкф 400вольт (любые на 400 вольт у меня один пусковой на 12мкф и ещё 2,2 мкф 400вольт пленочный. Можно просто набрать 14мкф любых пленочных на мин 400 вольт);
- Диодный мост (выпаиваем из блока питания);
- Конденсаторы 2 Х 560мкф 200вольт + 2 Х 470мкф 200вольт (выпаиваем из блоков питания);
- Предохранитель (тоже можно выпаять из блока питания).



Процесс изготовления

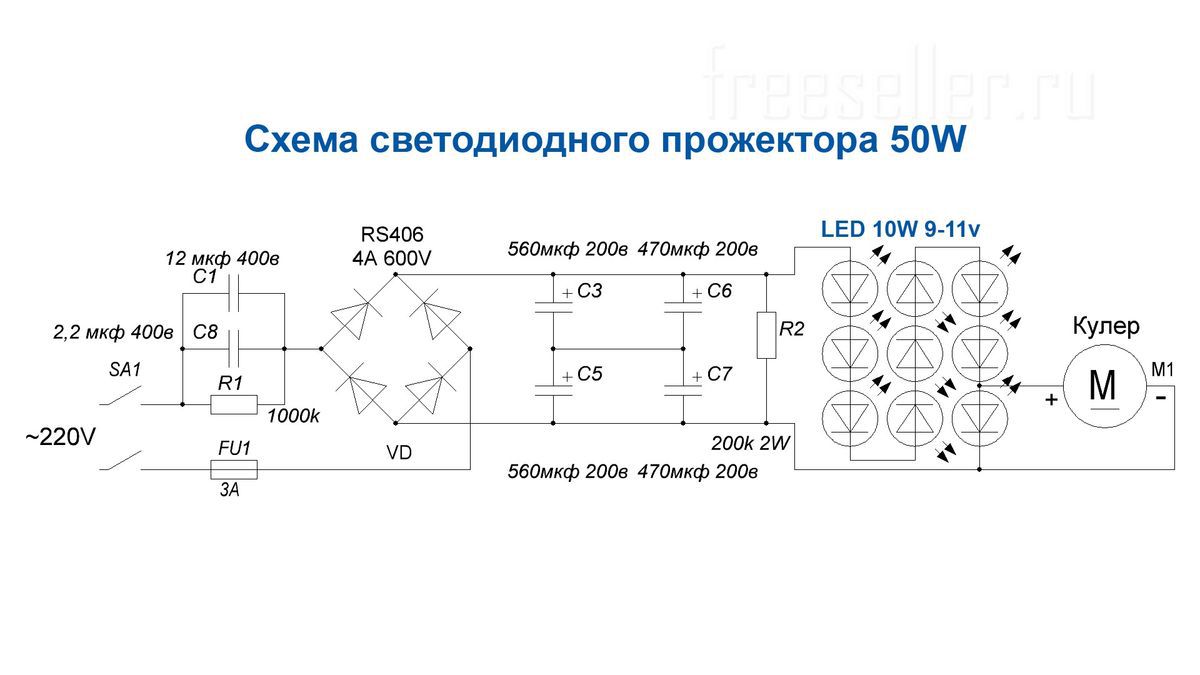

Схема простейшая, здесь всё с большим запасом прочности и ломаться практически нечему.



Делаем LED прожектор на 50W из хлама своими руками



Собрать эту схему не составит труда.
И пару слов как это сделано.

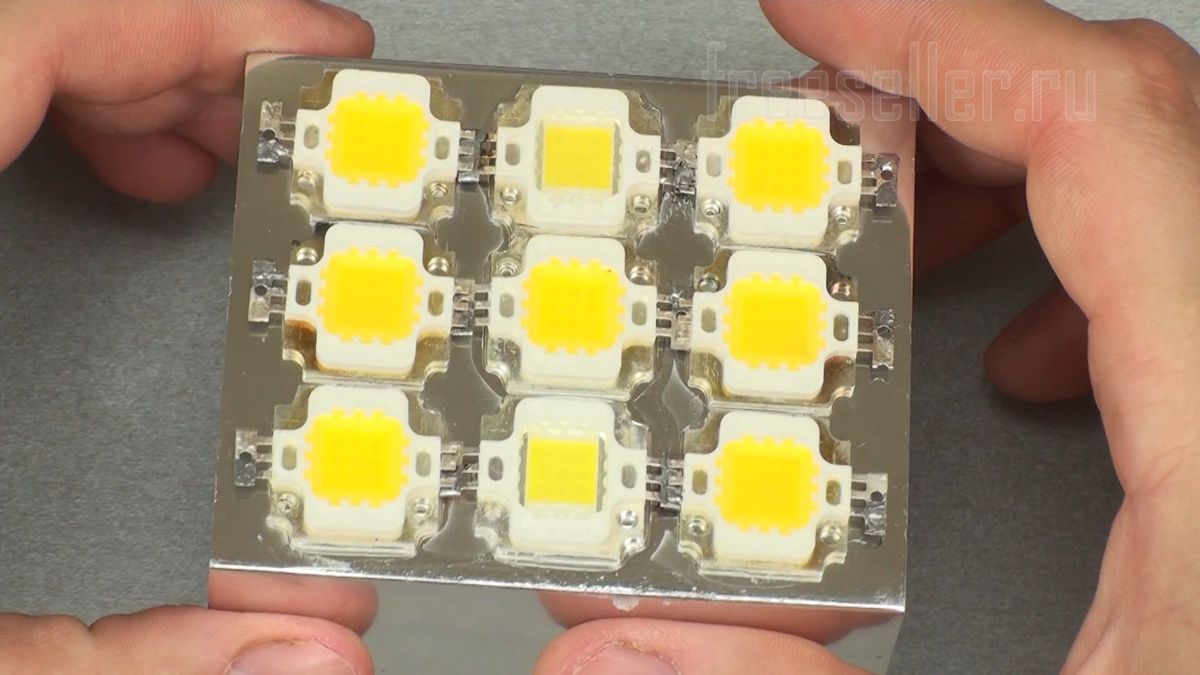

Я приклеиваю светодиоды на супер клей цианокрилат, как ни странно, но теплопроводность у него отличная и держится намертво, только в случае замены, конечно, придется попотеть (но мы же заложили большой запас мощности, поэтому это нам не грозит)



Делаем LED прожектор на 50W из хлама своими руками

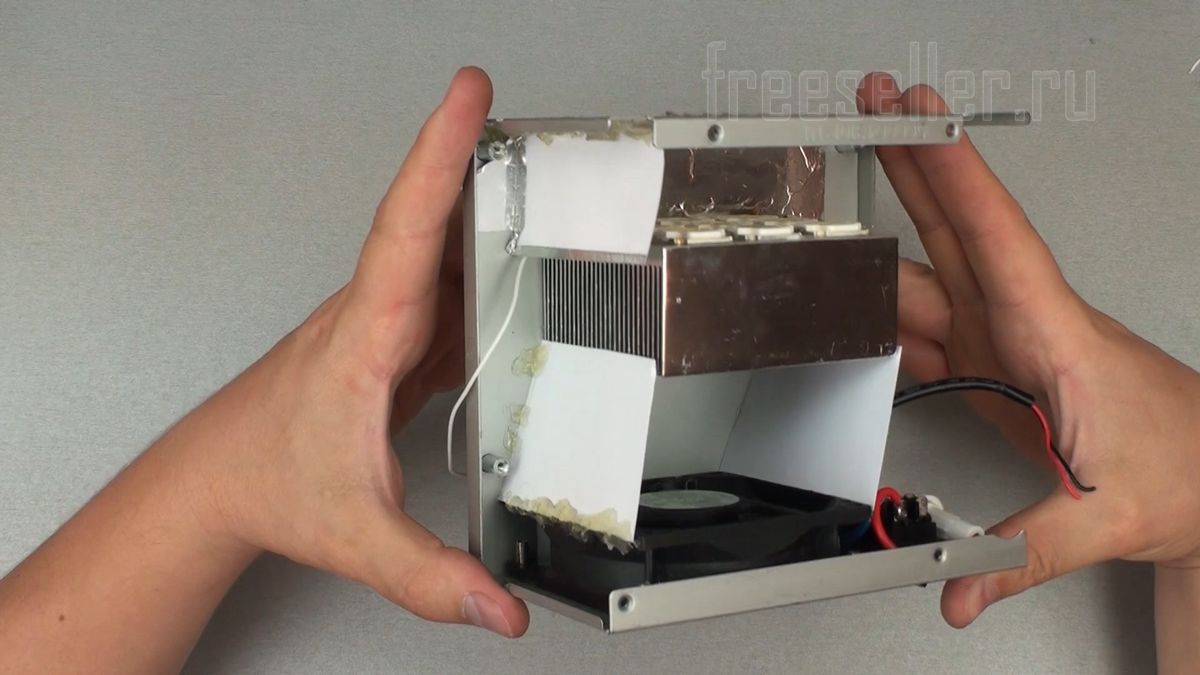

Прикручиваем шурупами радиатор и делаем из картона воздуховод к радиатору.



Делаем LED прожектор на 50W из хлама своими руками

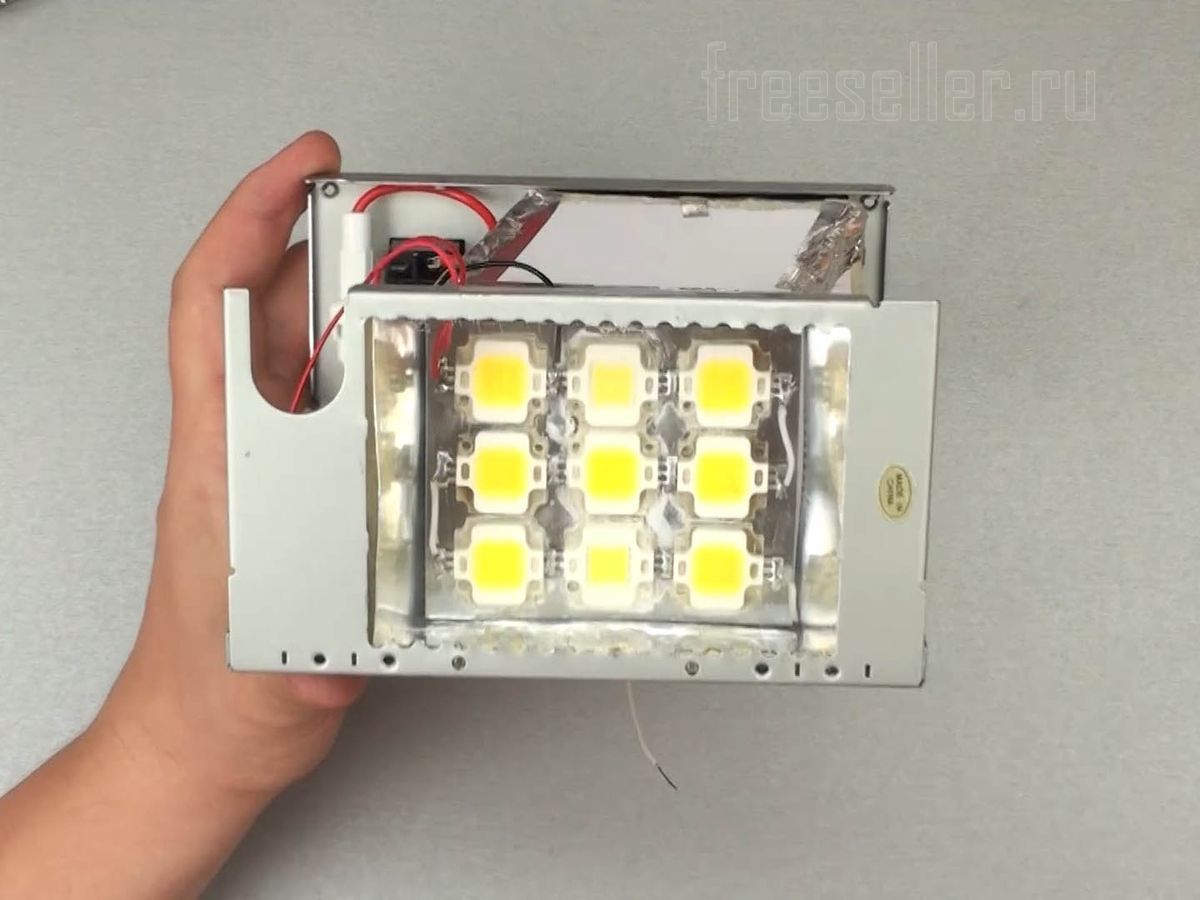

Делаем отражатель и закрываем окно прозрачным пластиком из коробочки сд-диска.



Делаем LED прожектор на 50W из хлама своими рукамиДелаем LED прожектор на 50W из хлама своими руками

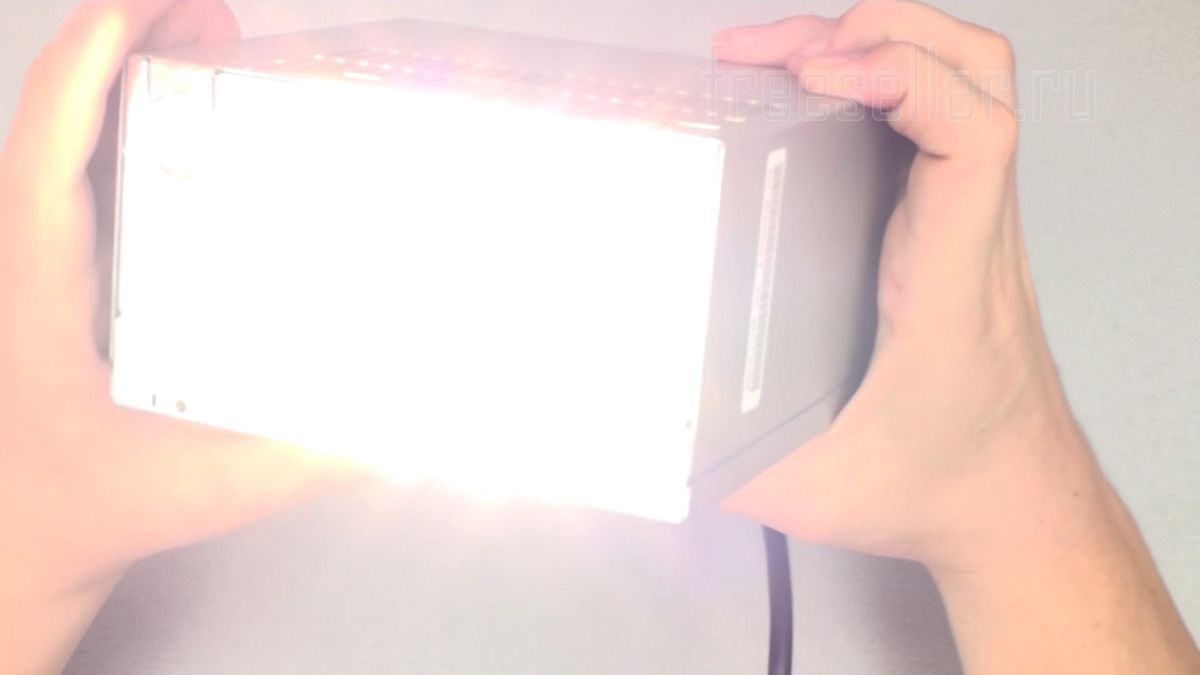

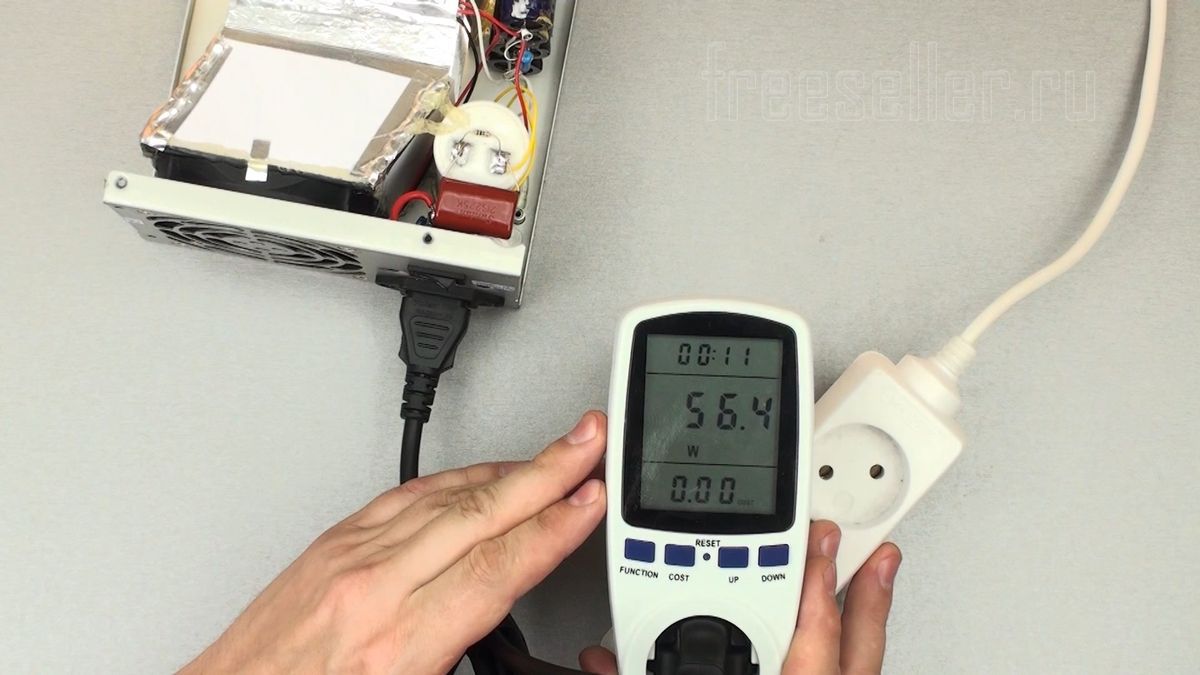

И вот какая мощность у нас получилась.



Делаем LED прожектор на 50W из хлама своими руками

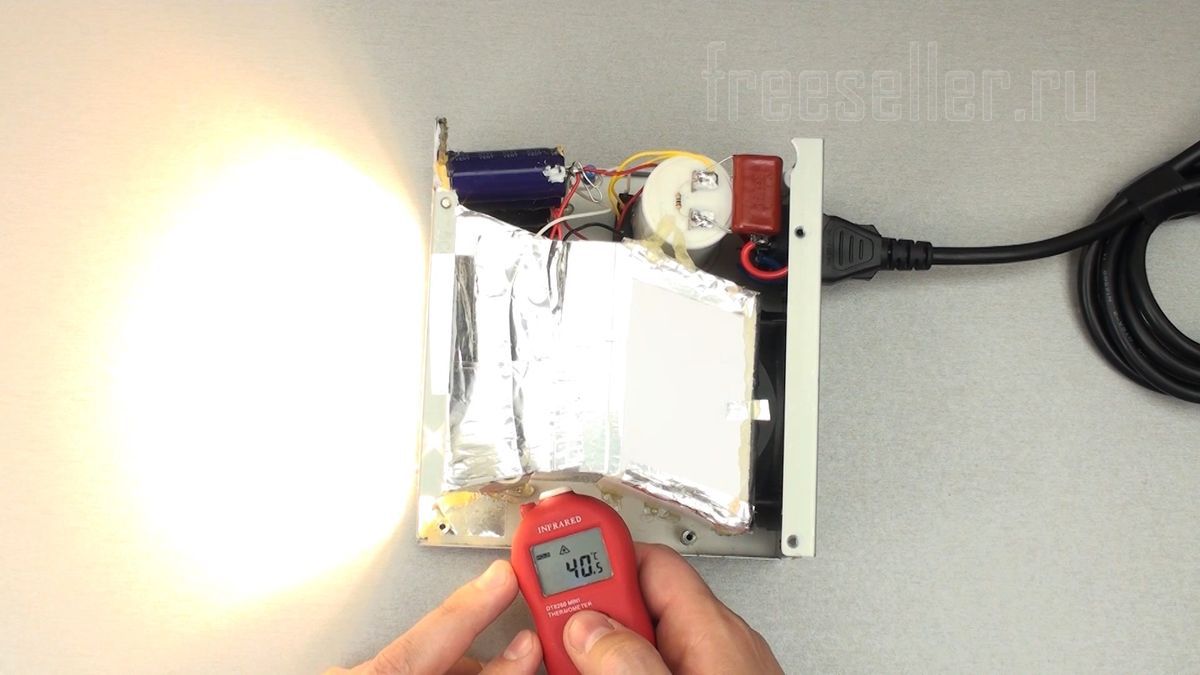

После прогрева температура не выше 40 градусов Цельсия.



Делаем LED прожектор на 50W из хлама своими руками

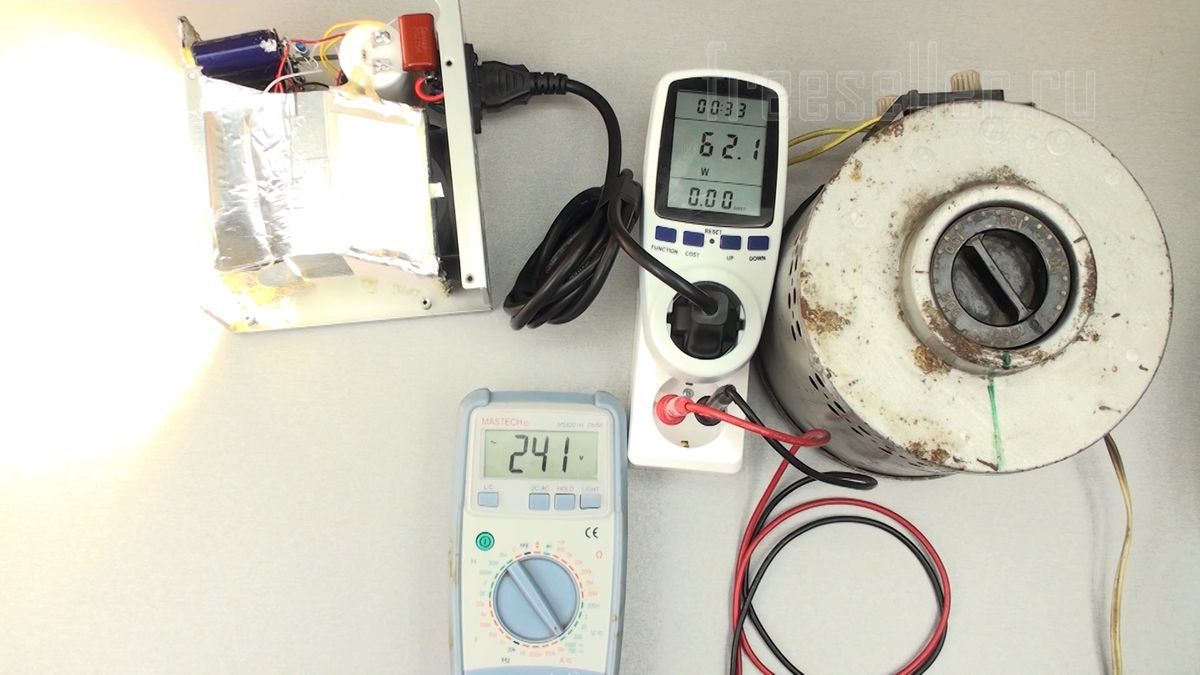

И специально для крутых спецов - испытание на 240 и 250 вольтах.



Делаем LED прожектор на 50W из хлама своими руками



Ничего не сгорает, и ещё приличный запас по мощности у светодиодов.

Всё надежно - можно повторять.



Делаем LED прожектор на 50W из хлама своими руками



И конечно имеет смысл, если детали у вас в наличии.



Стоимость светодиодов на ebay примерно 200 руб, а светодиодный прожектор у нас в магазине примерно в 10 раз дороже.
Так что имеет смысл сделать такую подсветку для дома или гаража.



Также рекомендую посмотреть подробный видеоролик по изготовлению прожектора своими руками:





Спасибо за внимание.
