Станок сверлильный из рулевой рейки автомобиля ваз 2108

Djon
8 367

Самодельные станки. Станок сверлильный из рулевой рейки автомобиля ваз 2108 своими руками.

Простая конструкция самодельного сверлильного станка из рулевой рейки от автомобиля Ваз 2108.

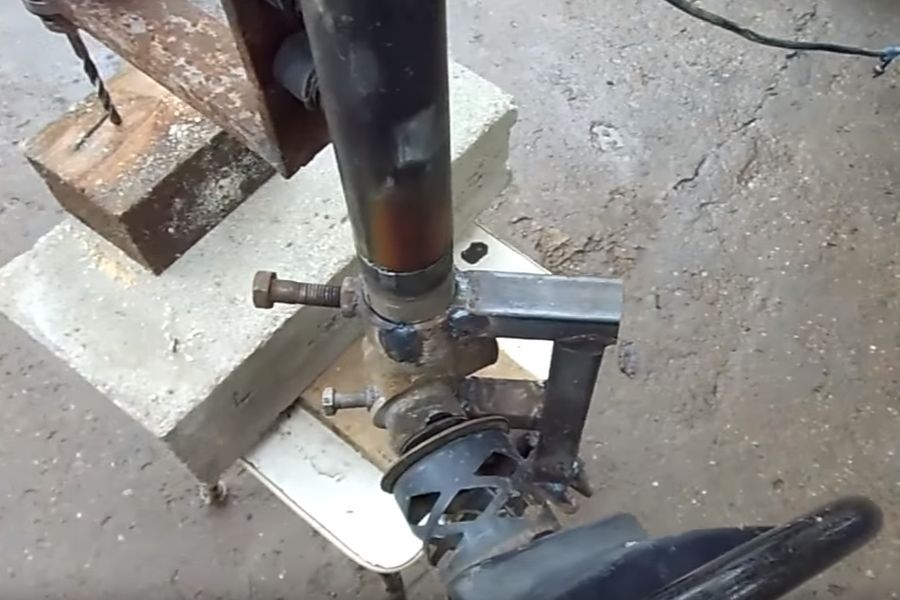

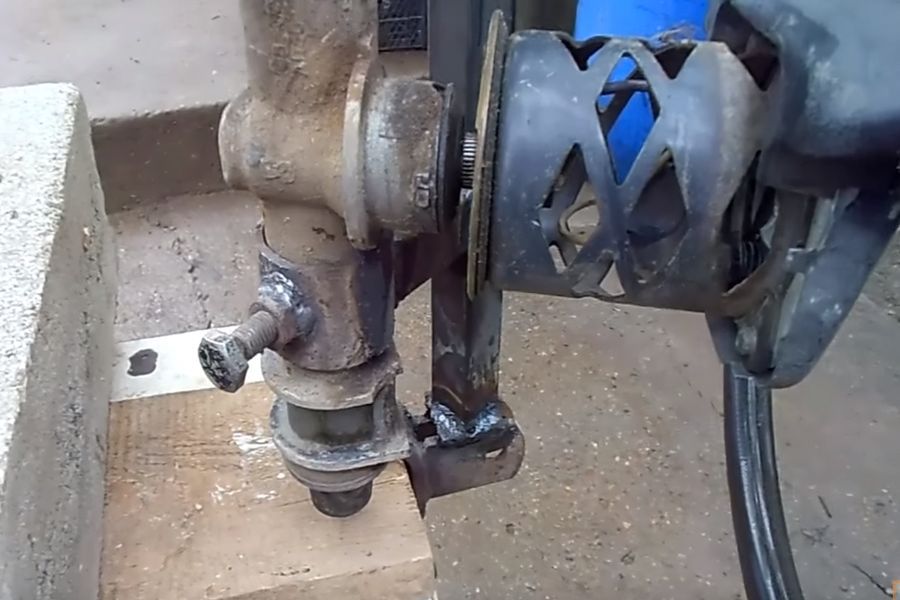

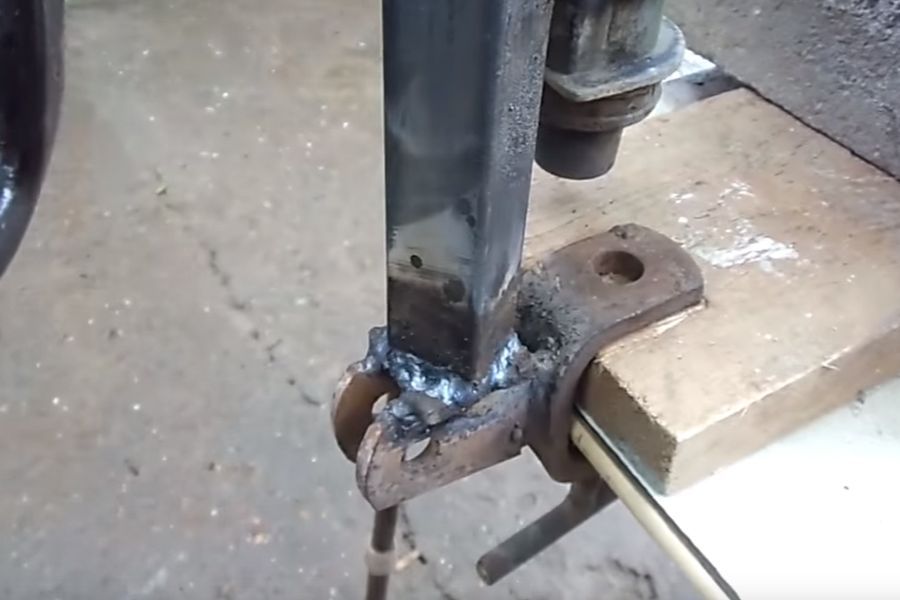

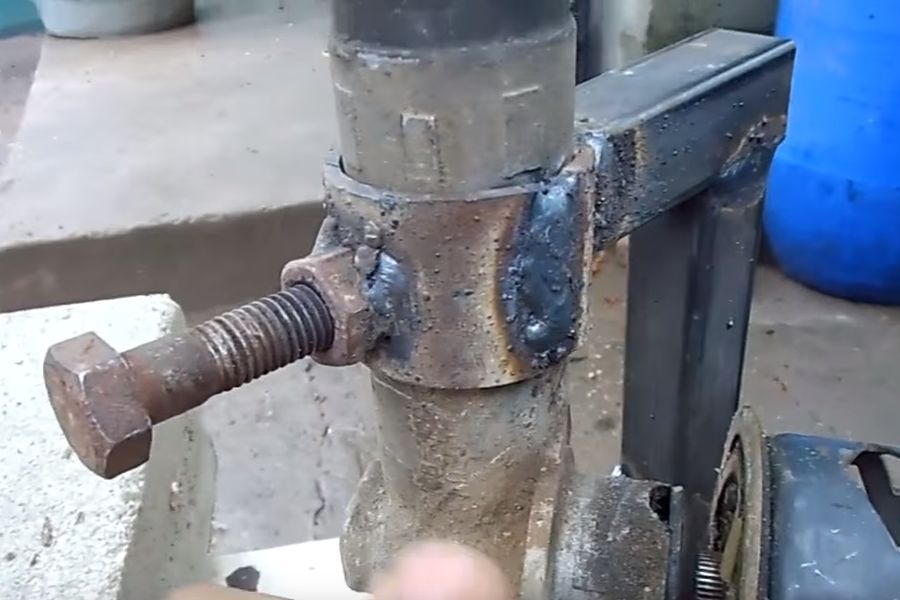

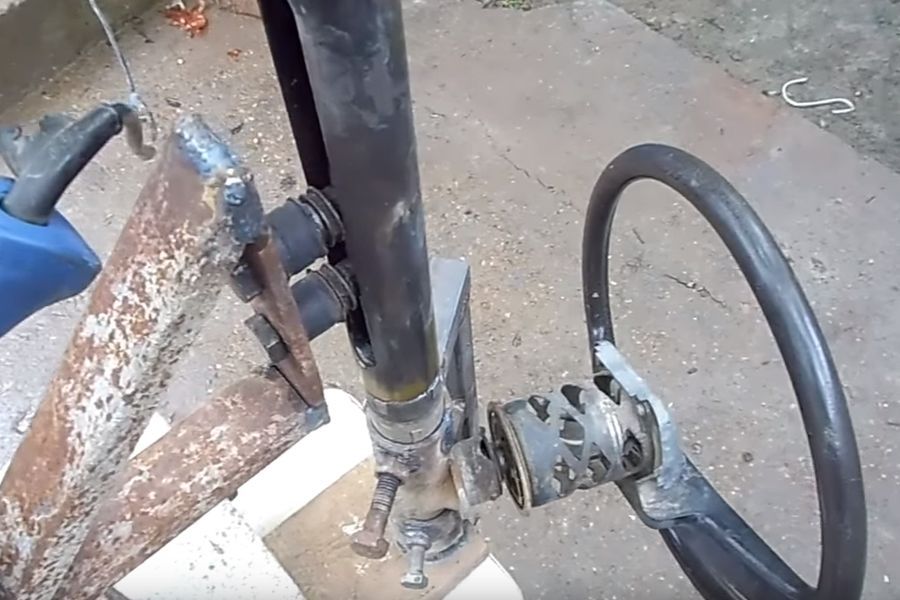

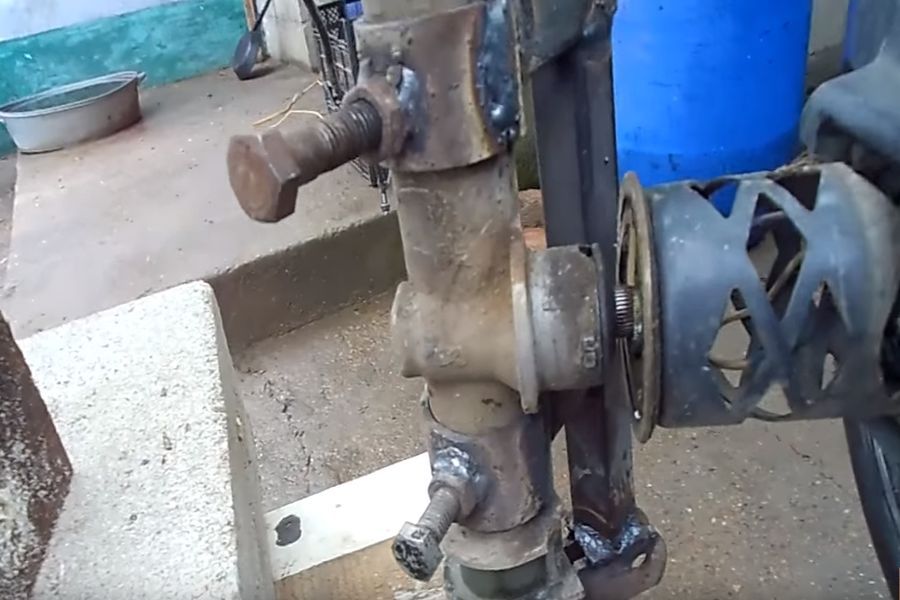

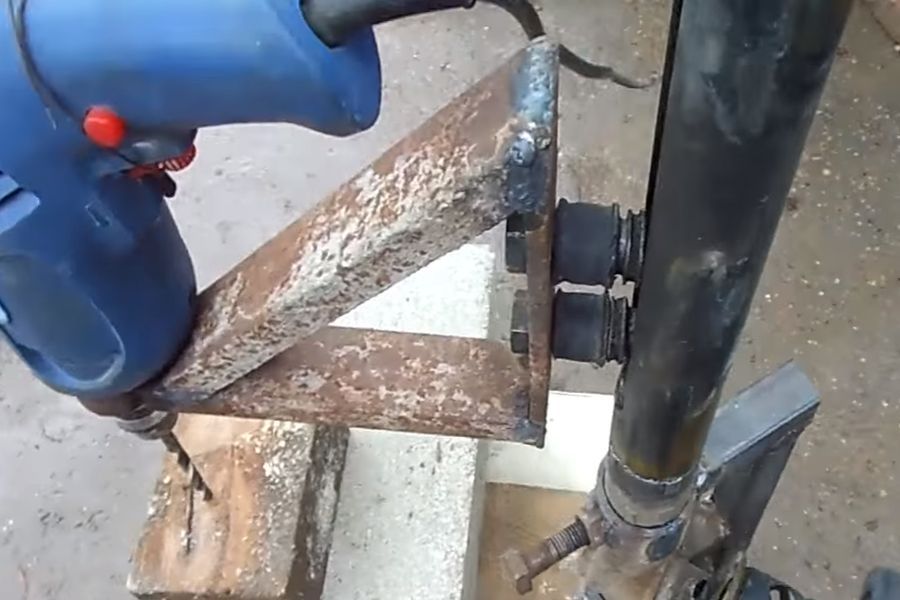

Основа конструкции станка – рулевая рейка, закрепленная с помощью 2-х сварных хомутов на квадратную профильную трубу. Крепление дрели выполнено через самодельный ползунок, собранный из металлической пластины и профильной трубы с помощью сварки. Ход станка ограничен оборотами рулевой рейки, хватает за глаза.



Самодельные станки. Станок сверлильный из рулевой рейки автомобиля ваз 2108 своими руками.


Самодельные станки. Станок сверлильный из рулевой рейки автомобиля ваз 2108 своими руками.

Самодельные станки. Станок сверлильный из рулевой рейки автомобиля ваз 2108 своими руками.

Самодельные станки. Станок сверлильный из рулевой рейки автомобиля ваз 2108 своими руками.


Самодельные станки. Станок сверлильный из рулевой рейки автомобиля ваз 2108 своими руками.

Самодельные станки. Станок сверлильный из рулевой рейки автомобиля ваз 2108 своими руками.


Станок имеет возможность закрепления на столе, табуретке.  Его можно быстро перенести или переставить.



Самодельные станки. Станок сверлильный из рулевой рейки автомобиля ваз 2108 своими руками.


Видео рассказ о станке:





Конструктивная критика, и пожелания по дальнейшей доработке приветствуются. Всем спасибо за внимание.
