Подъемный кран  своими руками. Кран тренога (точнее "четырёхнога") для поднятия грузов на высоту до двух метров и массой до 1 тонны.

При строительстве садового дома, в частности монтажа фундамента, возникла необходимость укладки фундаментных блоков небольшого размера (800*400*600 и 1200*400*600). Большинство блоков установили с помощью крана, но до дальнего угла будущего дома, как ни старались, кран не дотянулся, блока в количестве 9 шт. проста перебросили по возможности ближе к нужному месту. И вот зародилась мысль создать кран-треногу. Конечно мысль стара как мир и всё же.... Только вот от трёхопорной системы я сразу отказался. Четырехопорная система оказалась удобнее, особенно при перемещении в собранном состоянии (двигаемся как шагающий кран, более устойчивой. Для начала установили ручную лебедку - это был какой то кошмар - после пары подъёмов язык на плечо. Альтернативы электро лебёдке не было. Транспортировка крана простая - всё в багажнике кроме ног опор, длина их 3 м. на багажнике на крыше легкового авто. Сборка максимум 30-40 минут.



Материал для изготовления:


- ноги опоры профильная труба 50*50*3, длина 3 метра - 4 шт.;
- выдвижные опоры профильная труба 40*40*3, длина от 1 метра до 3 метров, у меня 1 метр - 4 шт.;
- телескопический подвес уголок 50*50*5, туба профильная 50*50*3, 40*40*3. Скрепляется всё шпильками или болтами М12.
- Использовал лебёдки: 250/500 и 600/1200.



Процесс изготовления


Для установки лебёдки на верхней шпильке скрепляющей ноги устанавливается небольшой блок для подъёма лебёдки на подвес с помощью обычной веревки. Лебёдка 600/1200 весит 32 кг и до подвеса просто сложно дотянуться.
все работы необходимо выполнять вдвоём - одному на справиться.

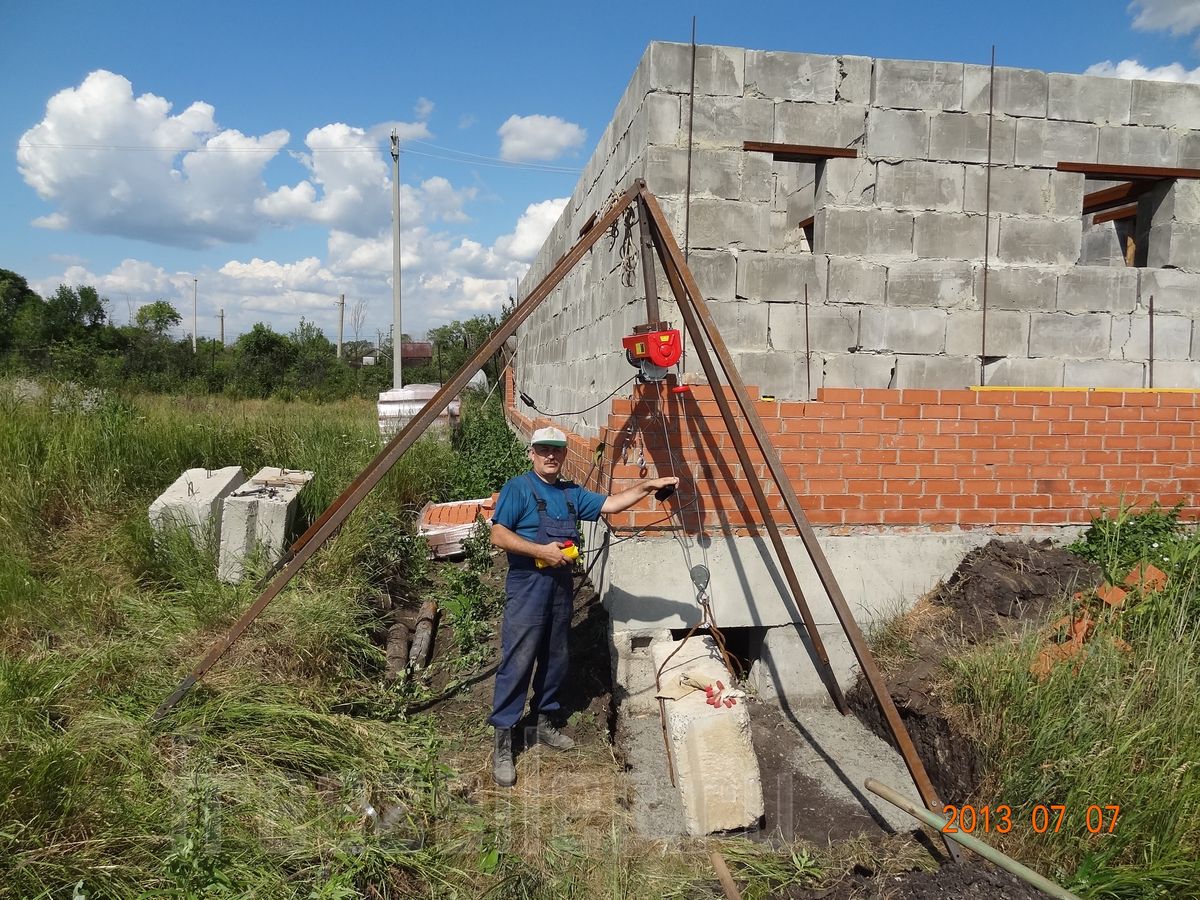

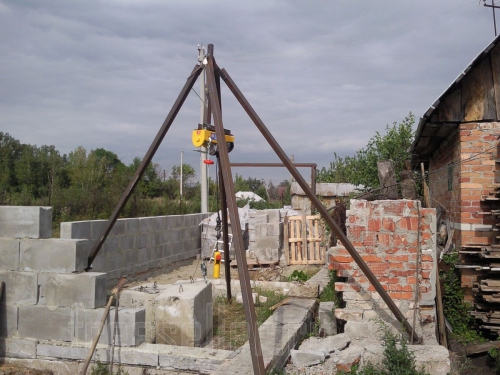

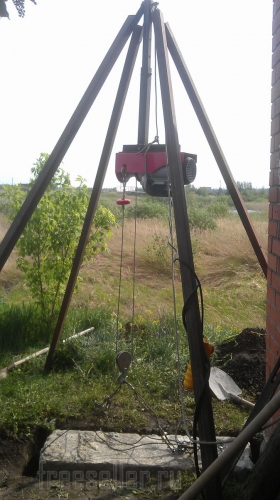

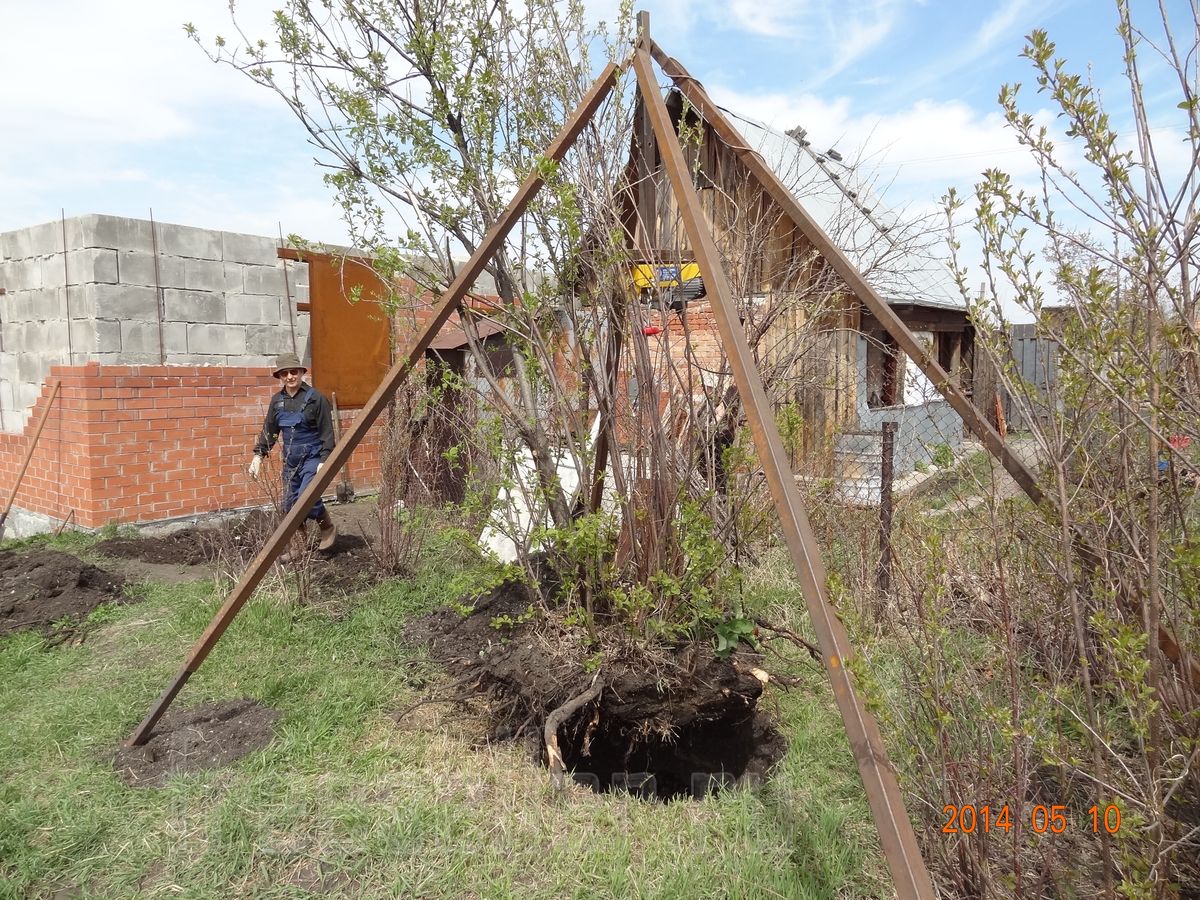

Прилагаю несколько фотографий своей самоделки на Ваш суд.
