Несложный в изготовлении самодельный настенный держатель для модема, позволяющий улучшить эксплуатацию модема и сделать ее более удобной.


Привет всем любителям самоделок!

Недавно я решил повесить на стену свой модем, который до этого, стоял у меня на компьютерном столе.

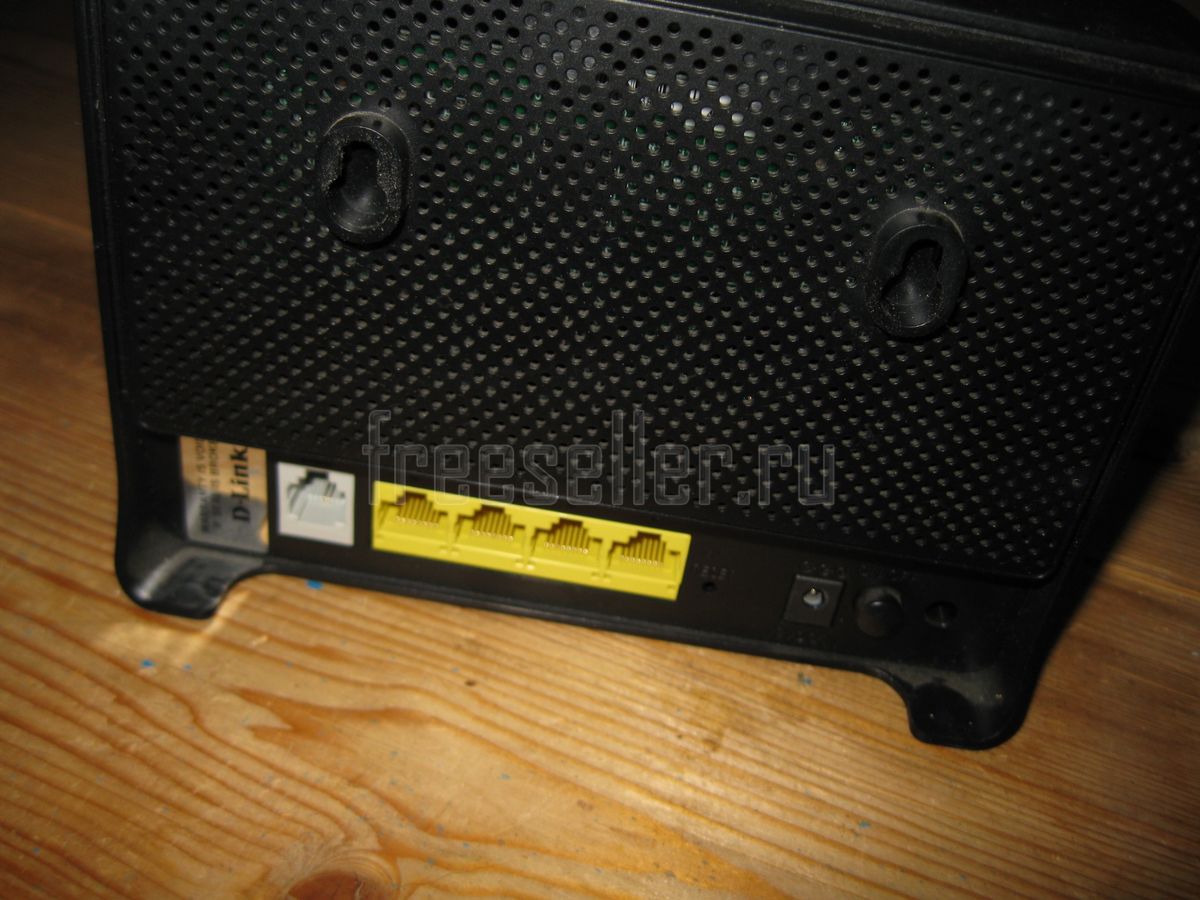

В связи с особенностью формы модема (узкой и вытянутой в высоту), он стоял на столе довольно неустойчиво и мог легко опрокинуться от случайного задевания. В то же время на задней стенке этого модема, имеются проушины, сделанные специально для подвешивания на стену.





Вот я и решил повесить его на стену повыше, поскольку так будет удобнее и безопаснее, да и для надежной работы беспроводной сети Wi-Fi так будет лучше.

Однако оказалось, что когда модем висит на стене, его очень неудобно включать и выключать, поскольку соответствующая кнопка, находится внизу на задней панели, а промежуток между стеной и задней панелью не очень большой. Кроме того выяснилось, что в таком положении, модем еще и греется значительно сильнее (видимо из-за близости стенки).

В результате я решил сделать специальный навес или держатель, который можно было бы закрепить на стену, а уже на него вешать модем.



Для этого мне понадобились следующие принадлежности:

Материалы и крепежные элементы:
• Отрезок доски толщиной 2 см, шириной 12 см, и длиной около 20 см.
• Два шурупа 3х15 мм.

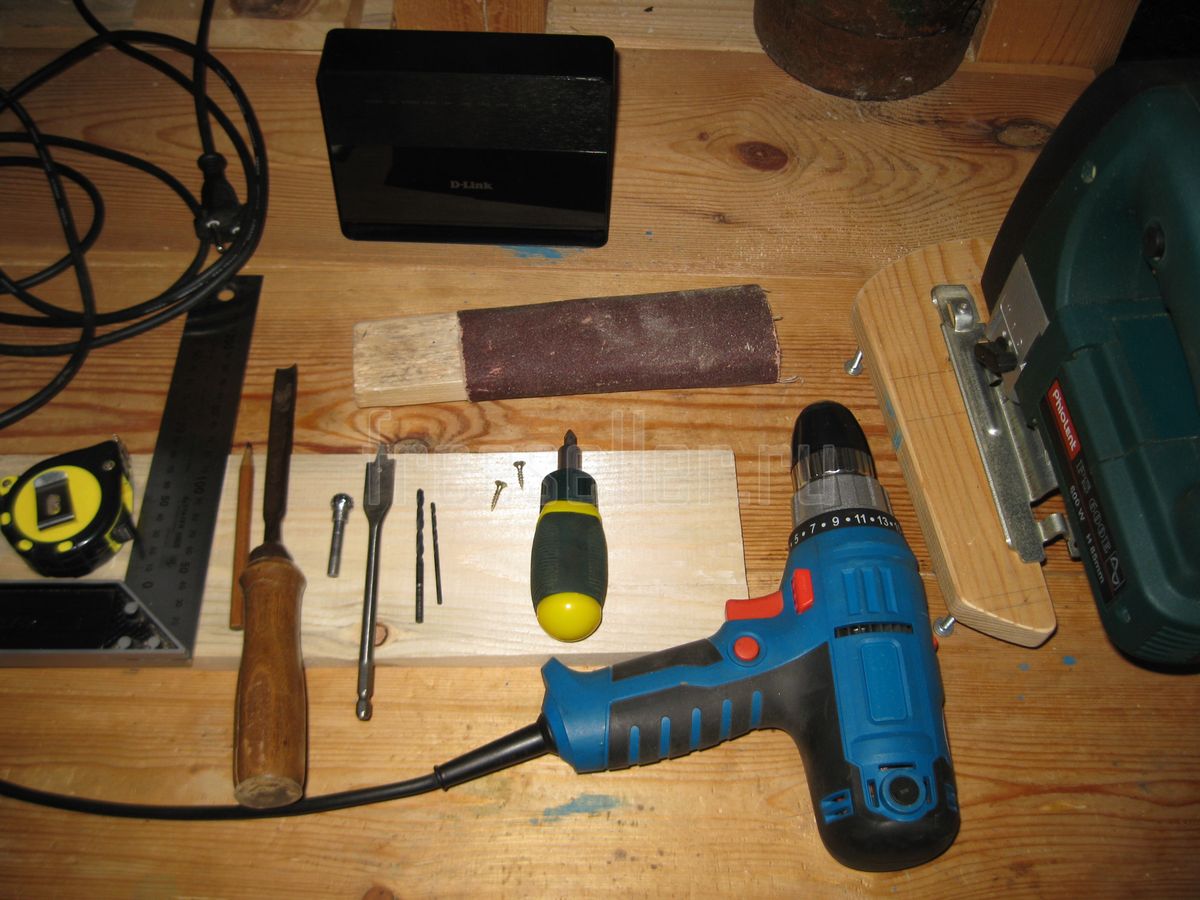

Инструменты:
• Чертежный и мерительный инструмент (карандаш, рулетка и угольник).
• Электролобзик с пилкой для фигурного реза.
• Электродрель-шуруповерт.
• Сверло по металлу диаметром 2,5 мм.
• Сверло по металлу диаметром 4 мм.
• Перовое сверло по дереву диаметром 16 мм.
• Сферическая фреза по дереву.
• Полукруглая стамеска.
• Отвертка с битой PZ2.
• Наждачная бумага.





Процесс изготовления

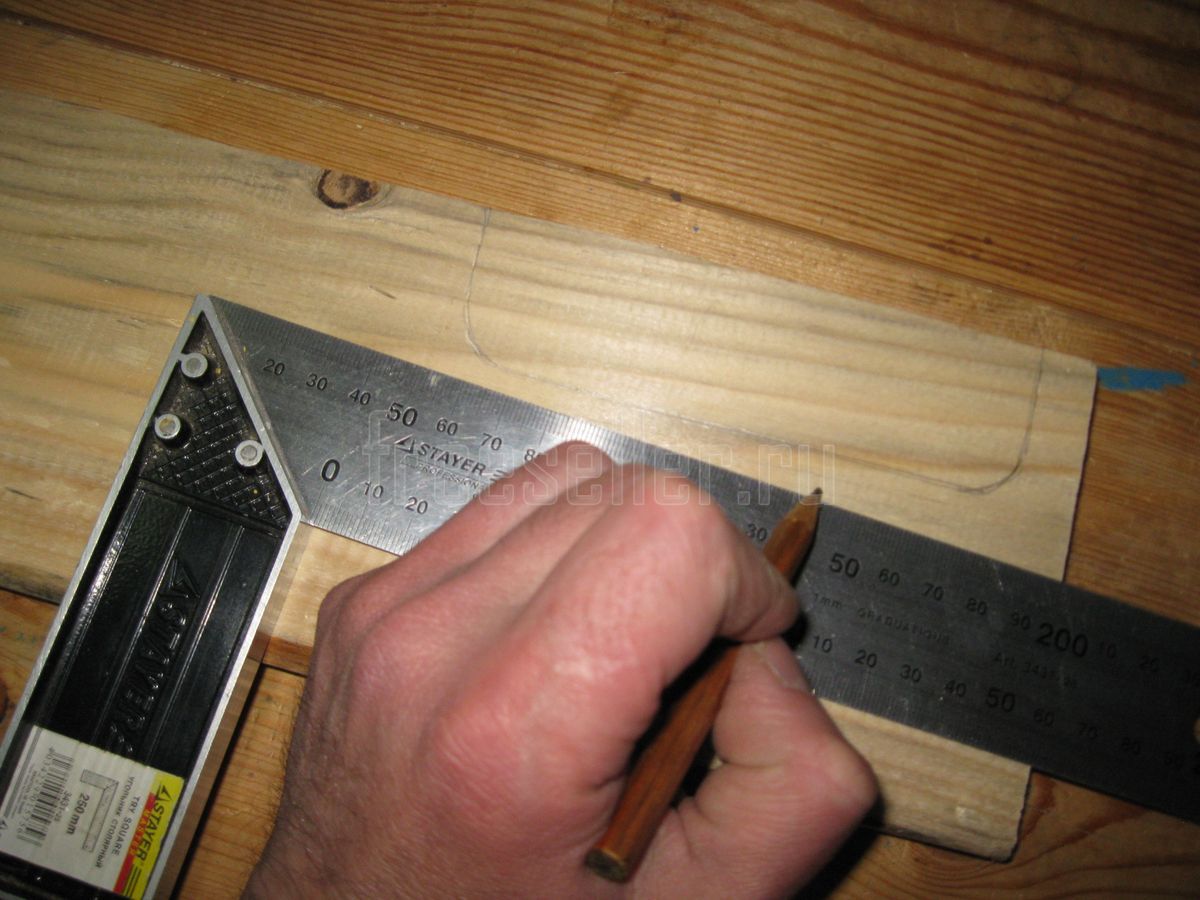

Сначала я произвел разметку дощечки и особенно будущего выреза под заднюю панель модема, на которой находятся порты для подключения кабелей, а также кнопка включения питания.





Вообще, нужно отметить, что такой держатель лучше всего делать из толстой фанеры, он будет значительно прочнее и надежнее. Но я в тот момент не нашел куска толстой фанеры и решил делать держатель из отрезка доски.

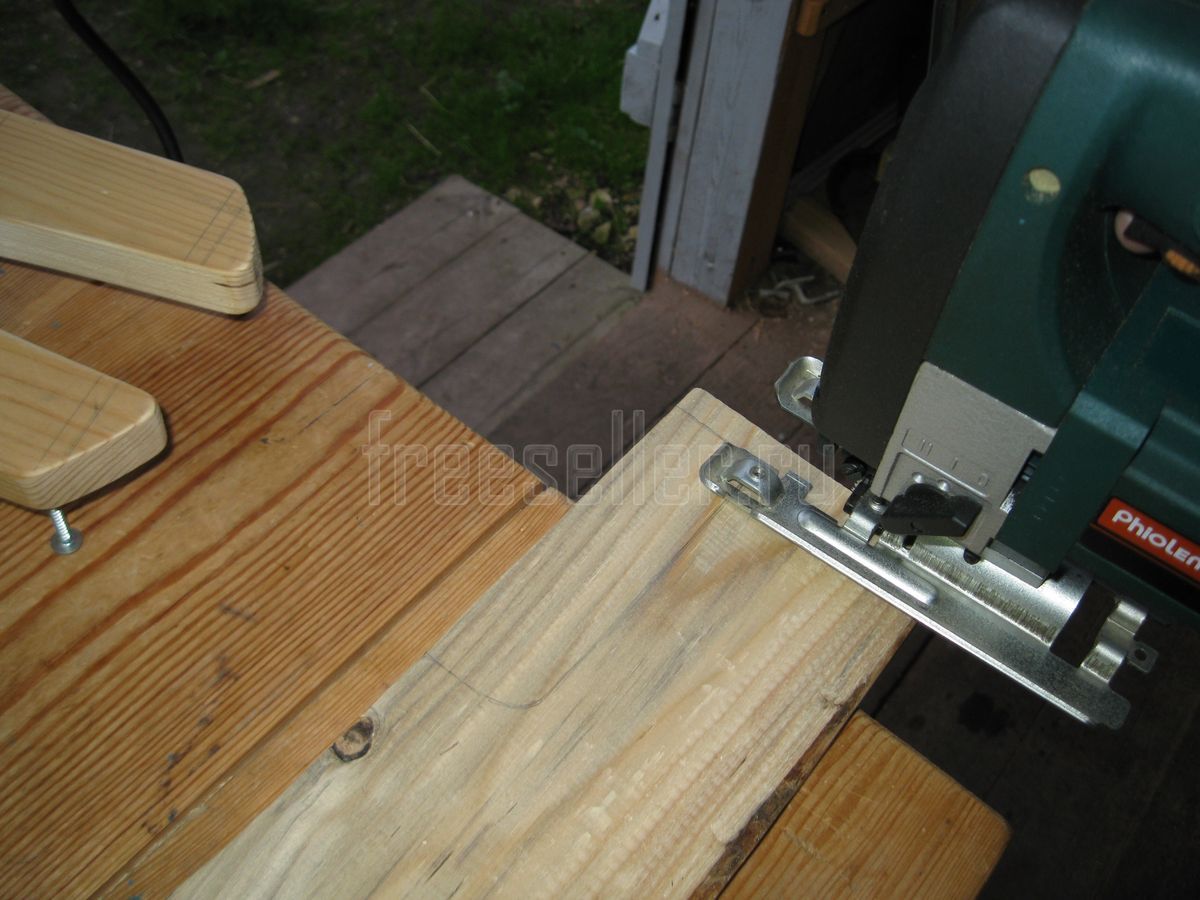

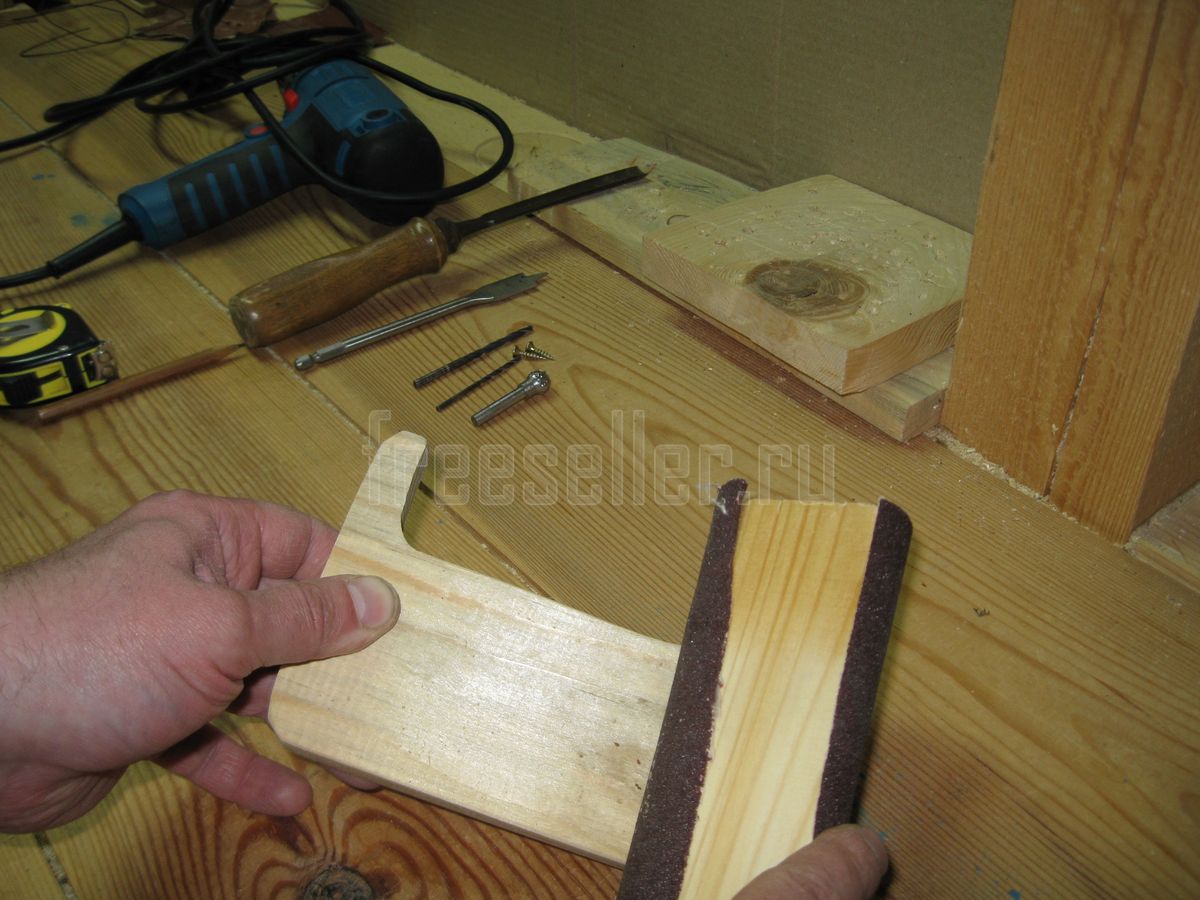

После разметки, я выпилил заготовку лобзиком и тщательно обработал ее наждачной бумагой.







Затем просверлил в заготовке два сквозных отверстия диаметром 4 мм, под шурупы, для крепления держателя к стене.

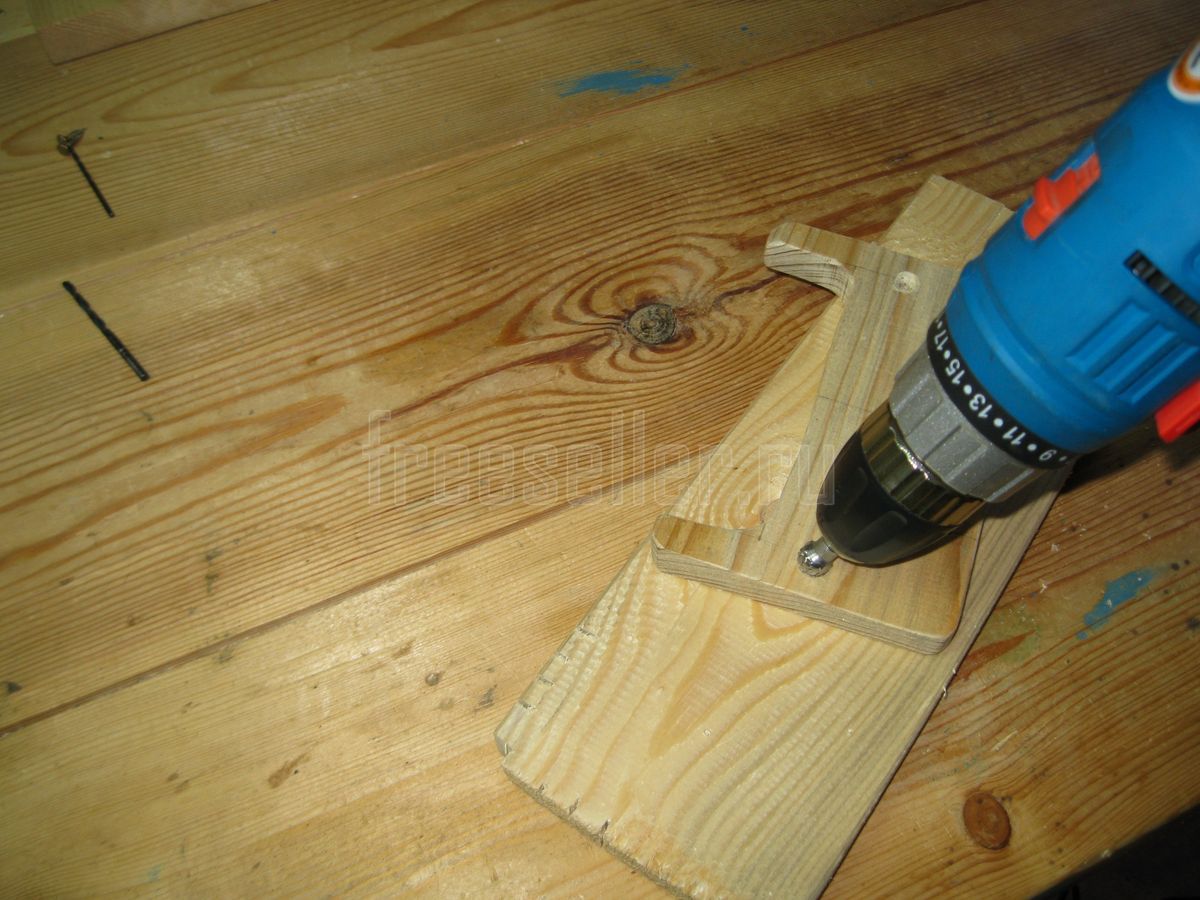

Эти отверстия раззенковал сферической фрезой по дереву, чтобы утопить головки шурупов.

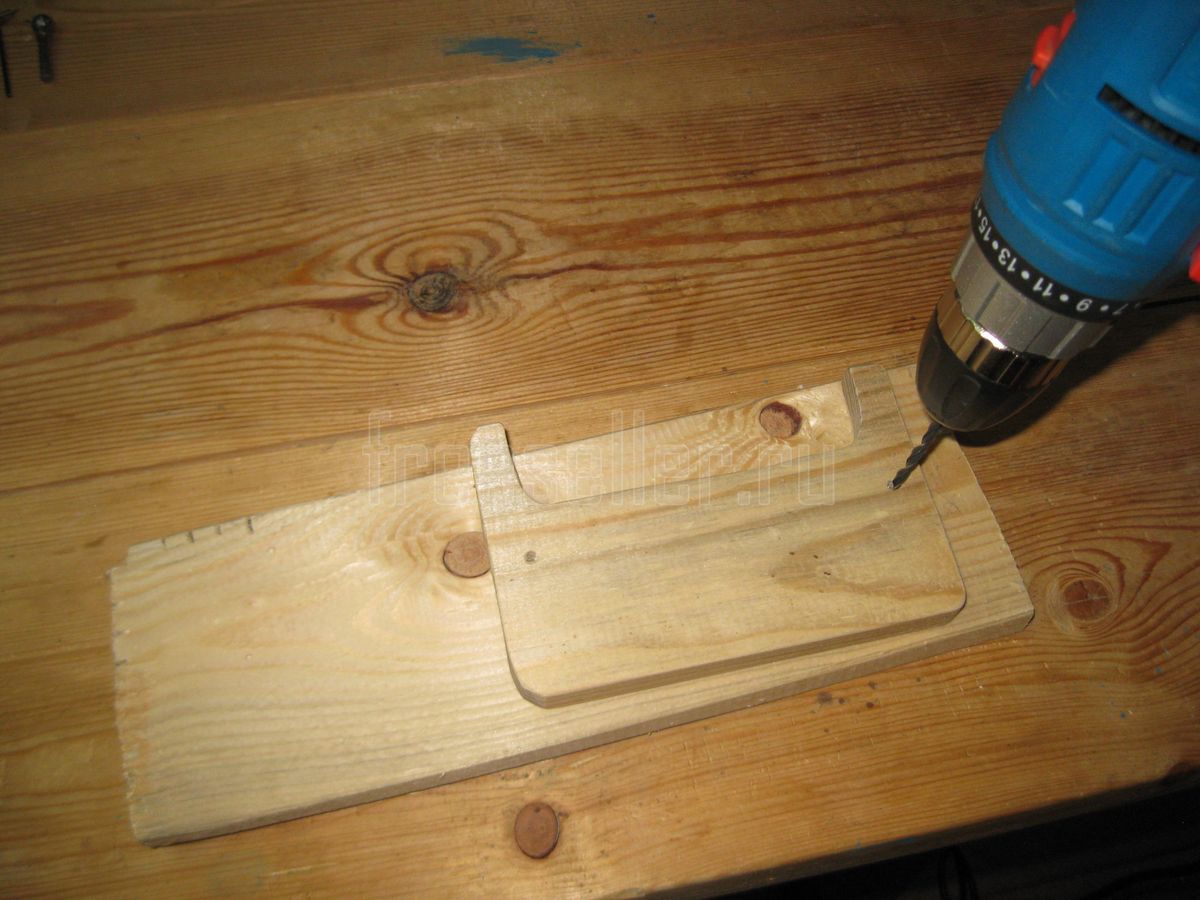

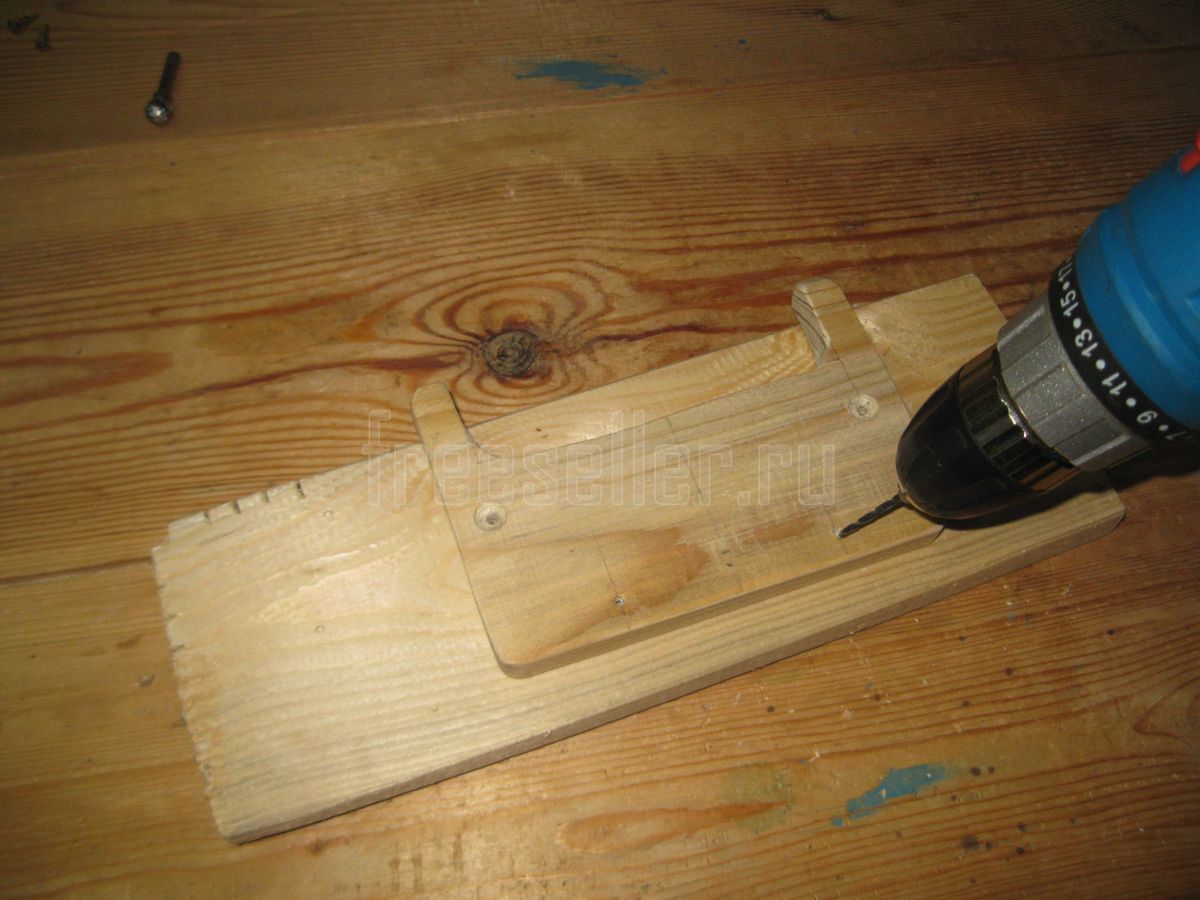

После этого просверлил еще два глухих отверстия диаметром 2,5 мм, для последующего вворачивания в них мелких шурупов, на которые собственно и будет навешиваться модем.

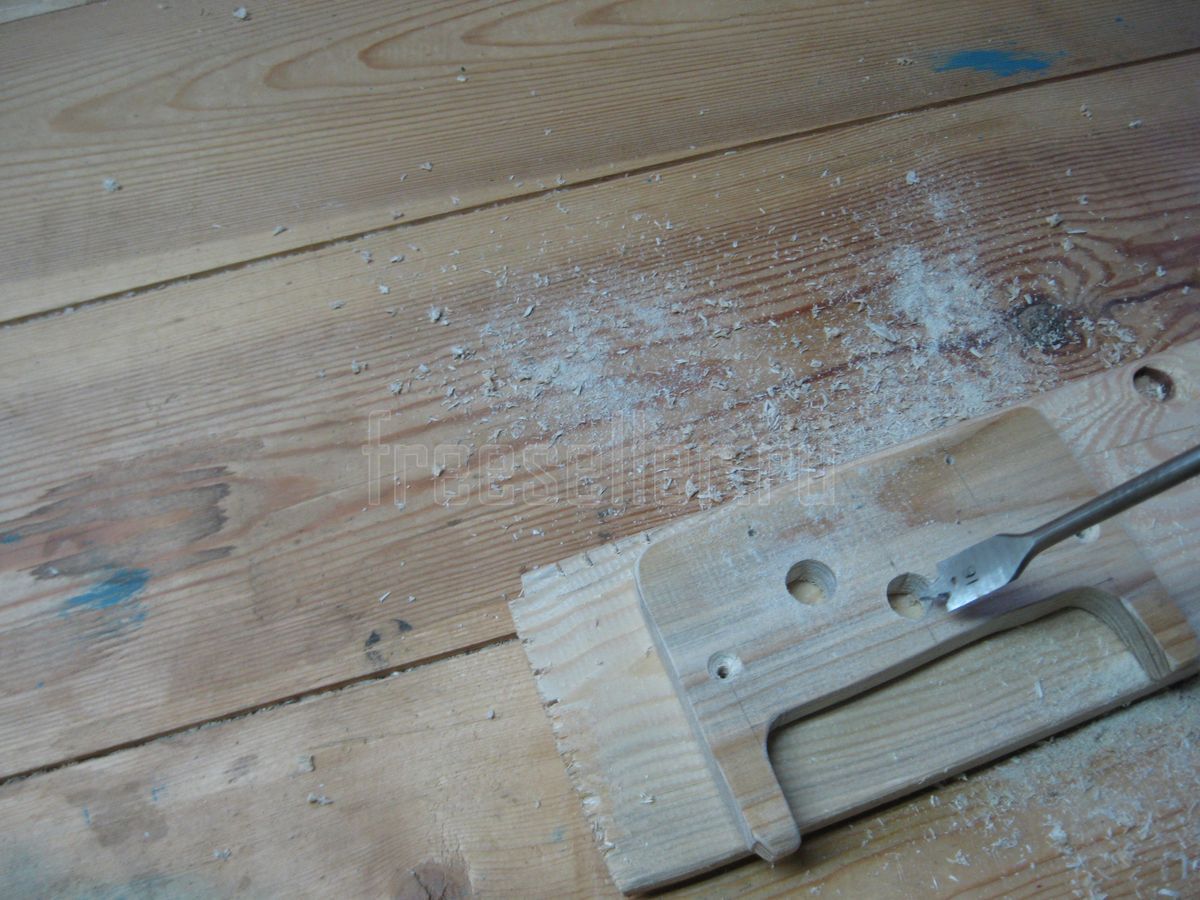

Затем, я просверлил еще три отверстия диаметром 16 мм, для лучшей вентиляции и теплоотвода.

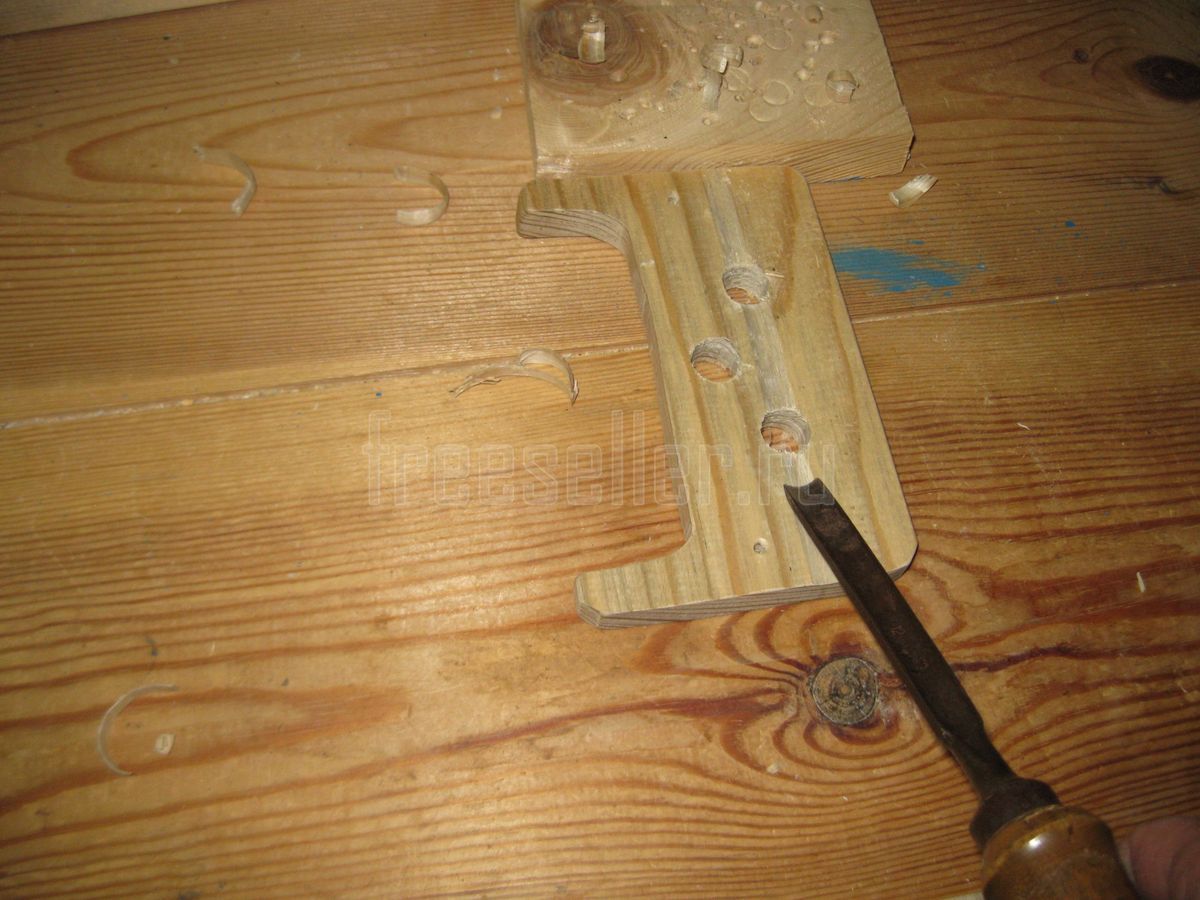

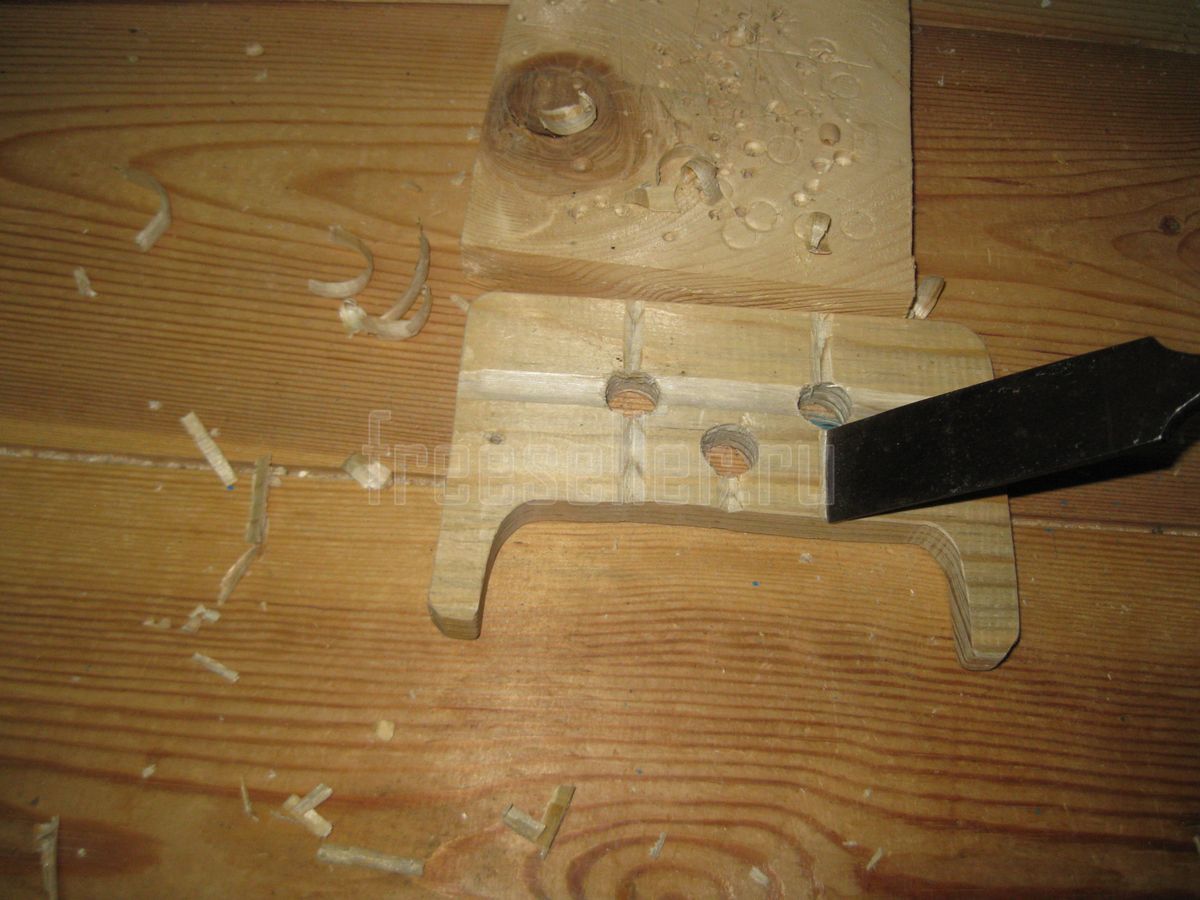

А между этими отверстиями и торцевыми сторонами держателя, прорезал стамеской каналы для циркуляции воздуха.





Для этого, я также использовал и широкую стамеску с прямым лезвием.





После этого я ввернул отверткой шурупы для навешивания модема.

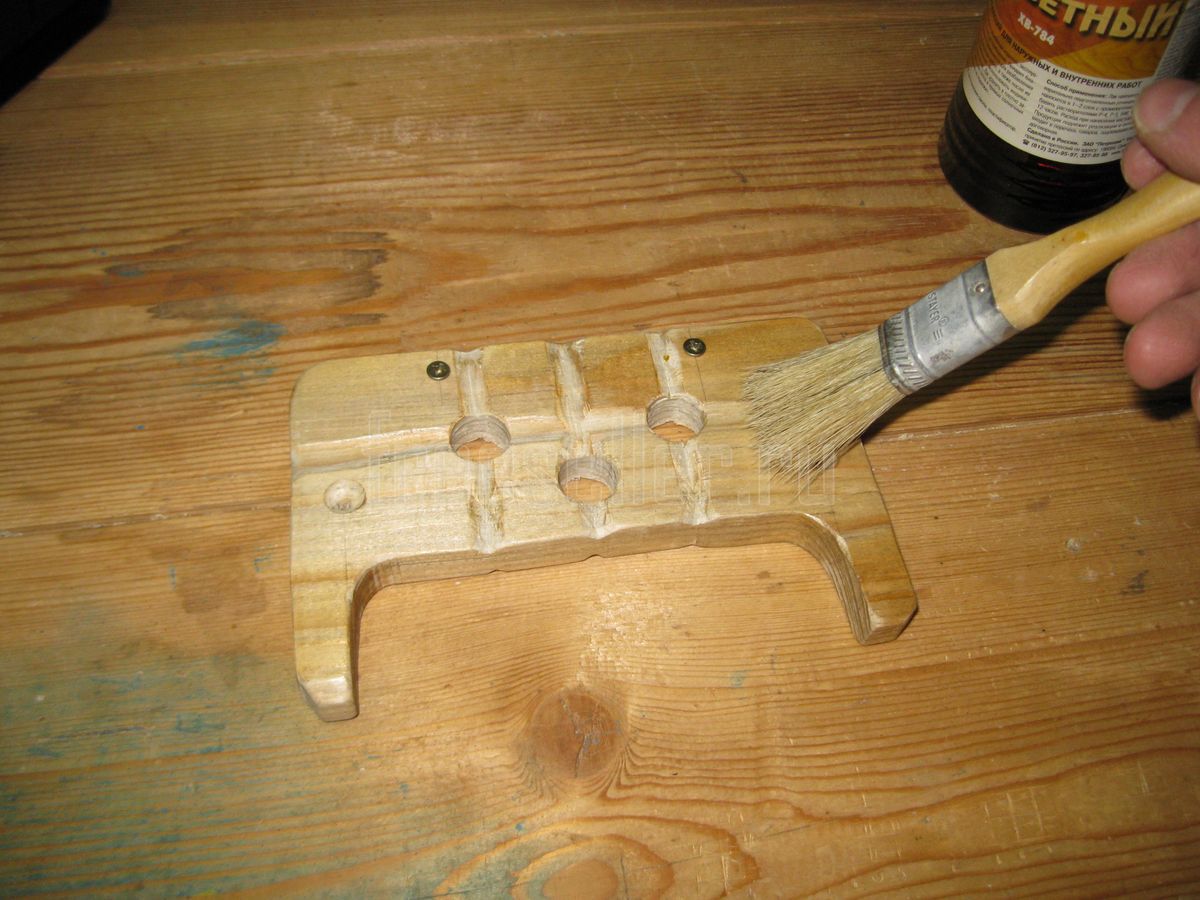

И слегка обработал держатель защитным покрытием, хотя в этом и не было особой необходимости.

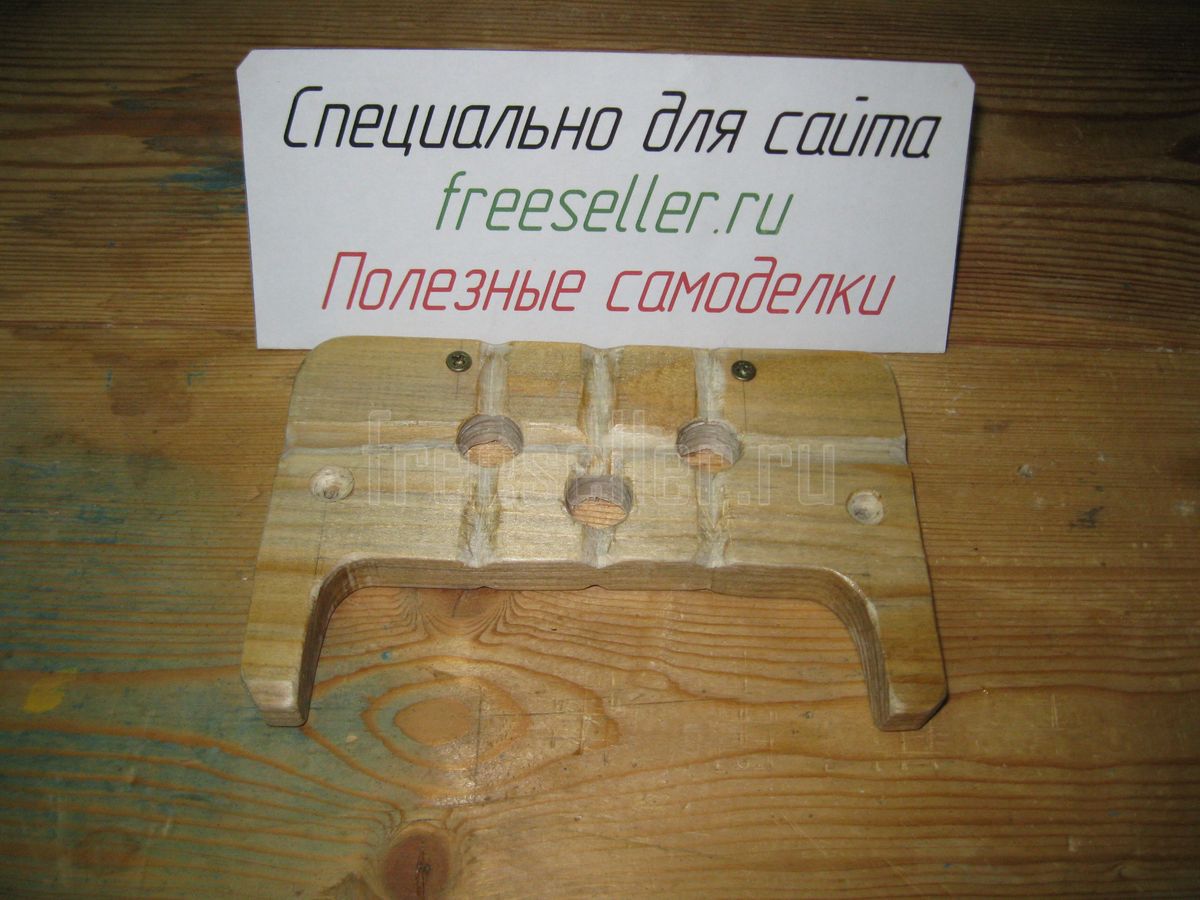

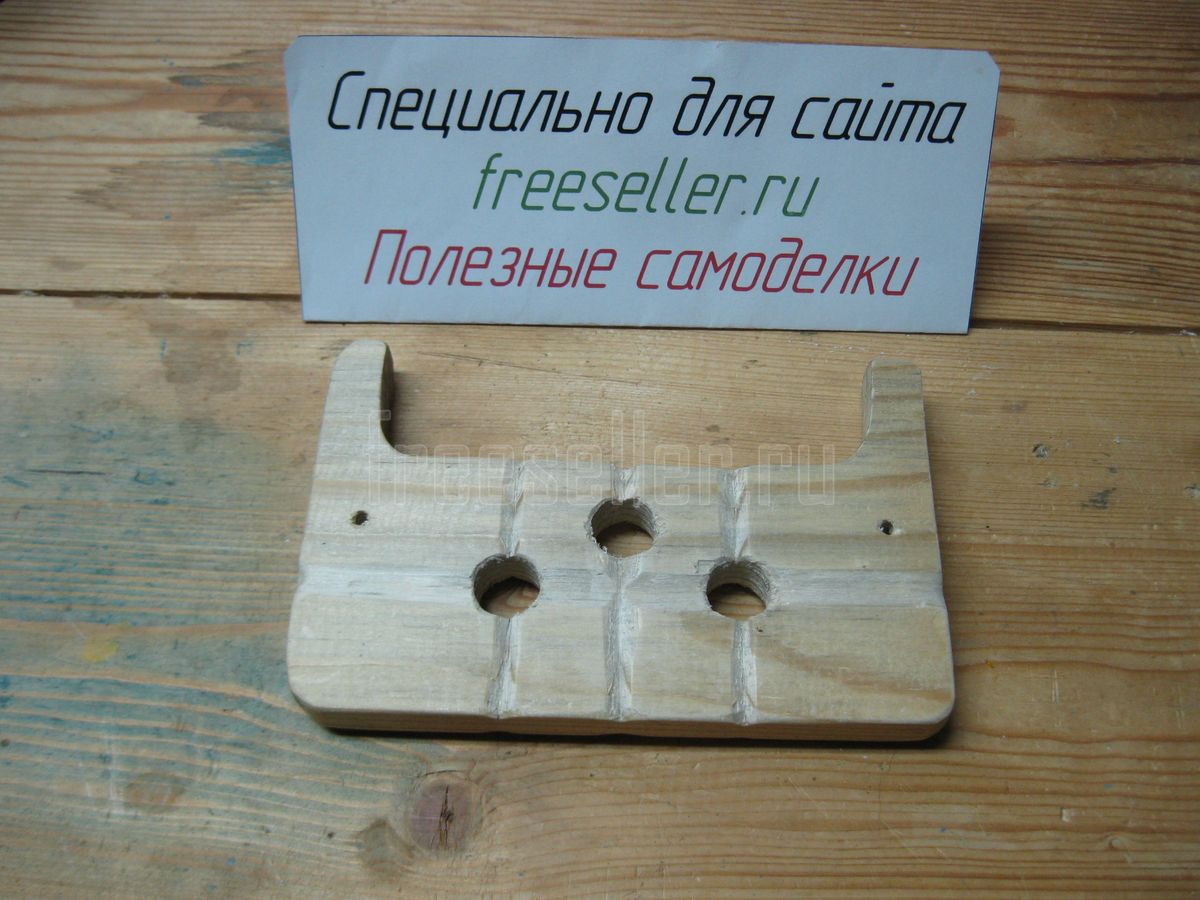

И вот такой у меня получился готовый держатель для модема!





А вот его вид сзади.

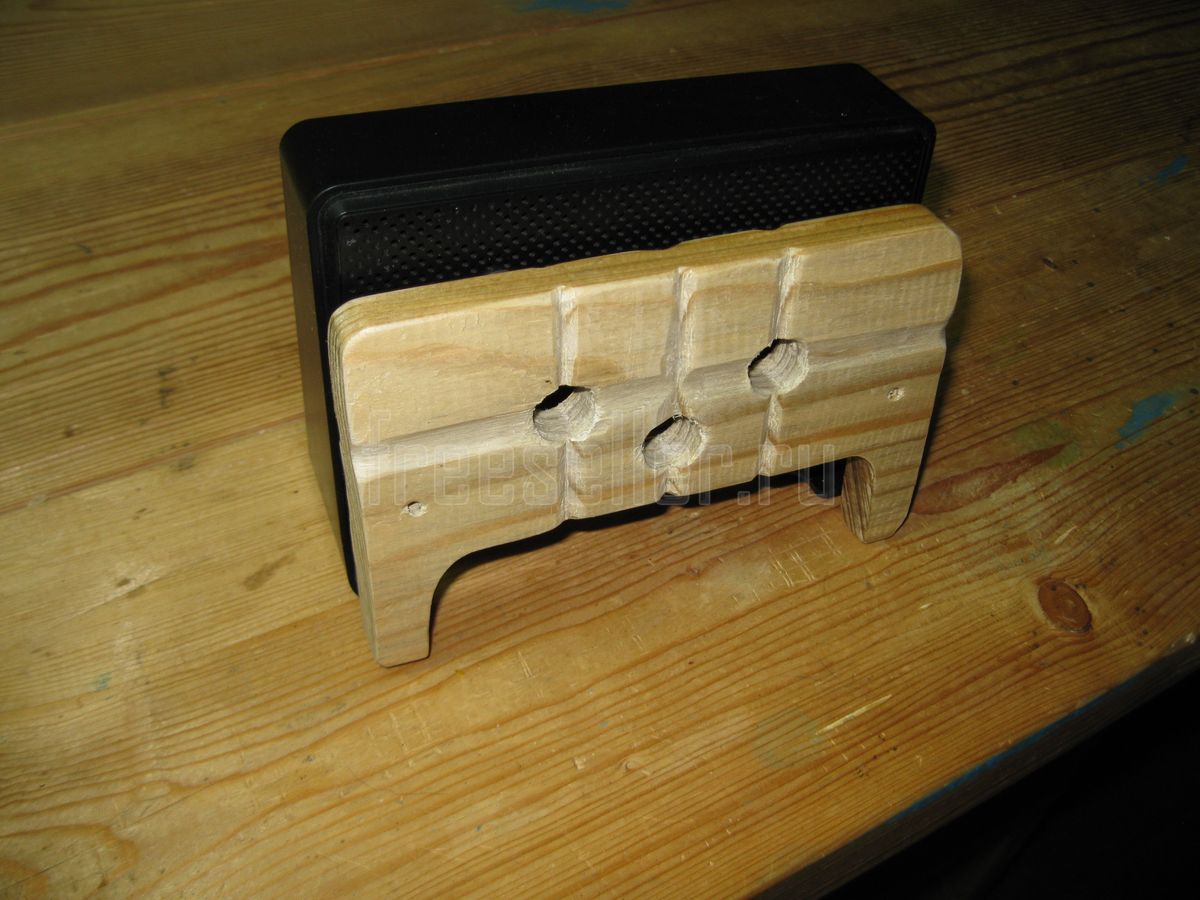

А вот так на него навешивается модем.

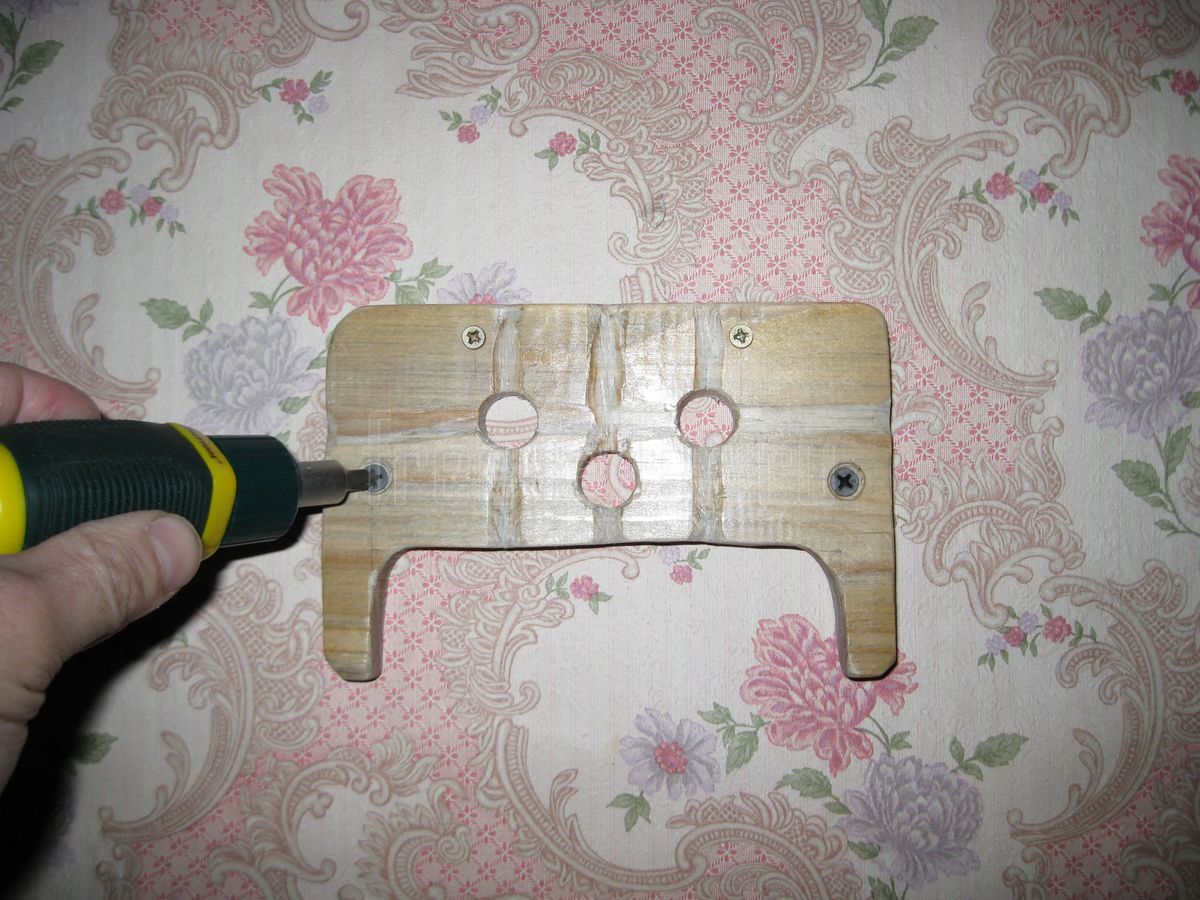

Ну и после этого, мне осталось только прикрутить держатель к стене при помощи двух шурупов.

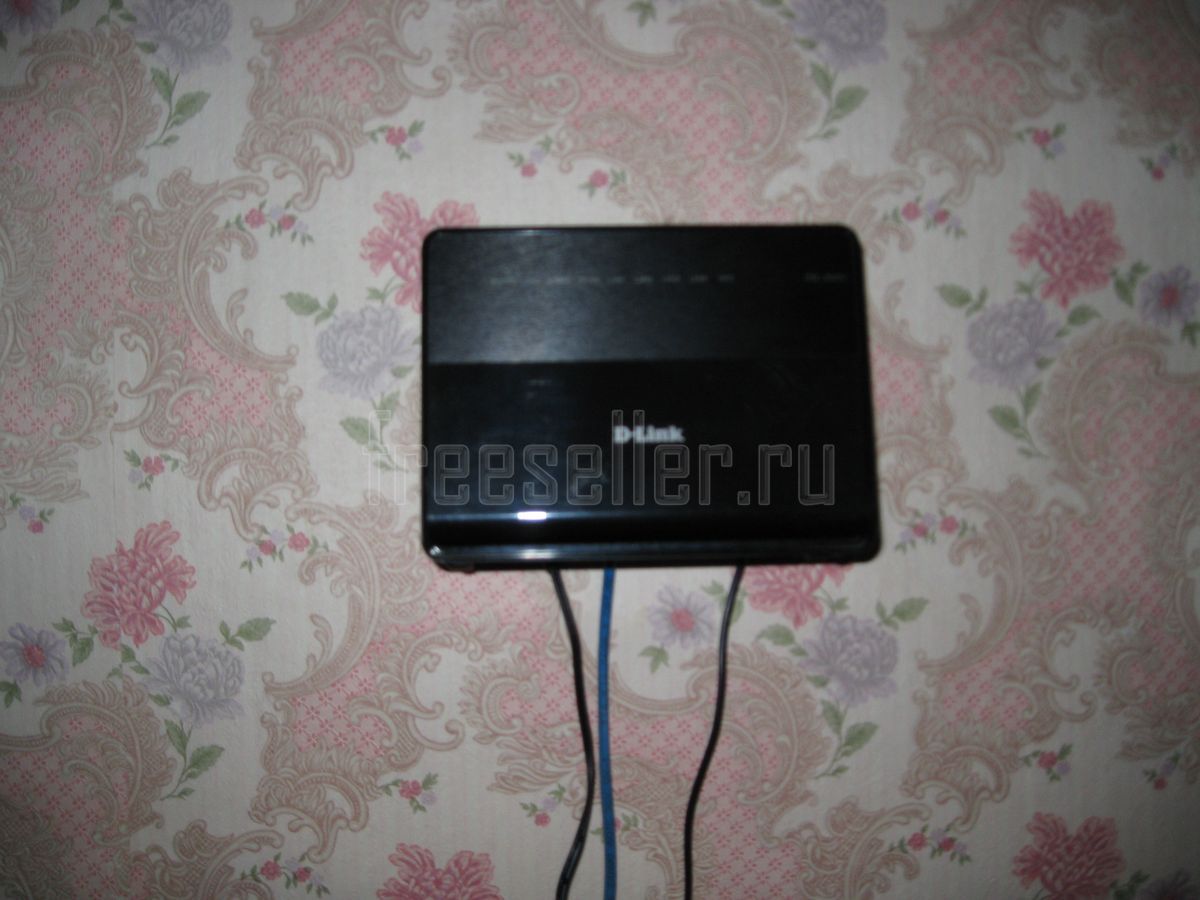

И повесить на него модем.





В результате, пользоваться модемом на таком держателе стало намного удобнее. Теперь можно легко достать пальцем до кнопки включения.





Кроме того, в таком положении можно даже подключать и отключать кабели к портам расположенным на задней панели модема, даже не снимая модем со стены.
Естественно и вентиляция модема улучшилась, так что греется он уже не так сильно.



Ну и на этом у меня все! Всем пока и побольше нужных и полезных самоделок!
