Здравствуйте!
Однажды в поисках запчастей для своего примуса, меня посетила идея. Я обнаружил, что из насоса от примуса вполне можно сделать походную, бензиновую зажигалку, из которой при хранении не испаряется горючее. Многие пользователи зажигалок Зиппо меня поймут.
Скажу сразу, все детали для сборки я нашел на барахолке.

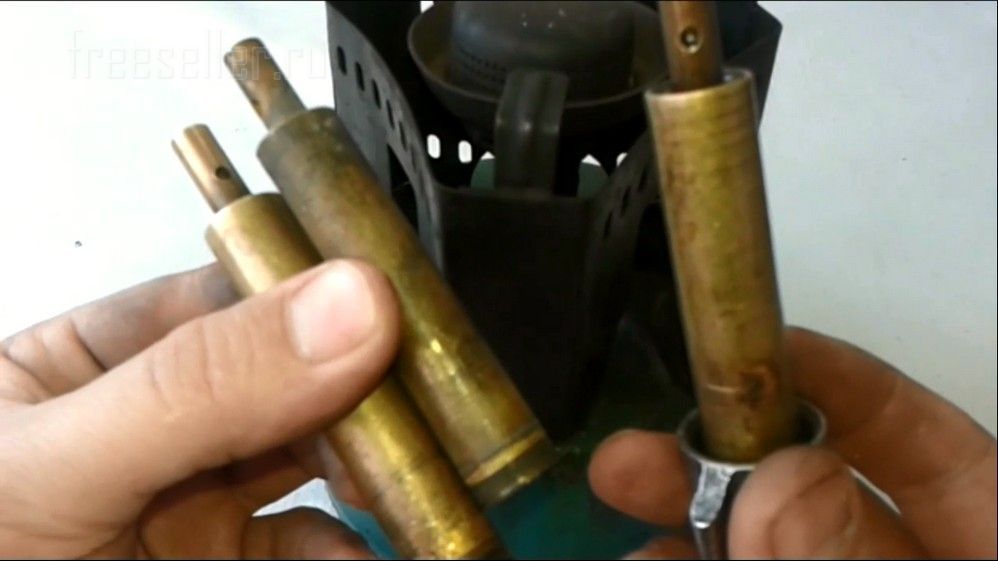

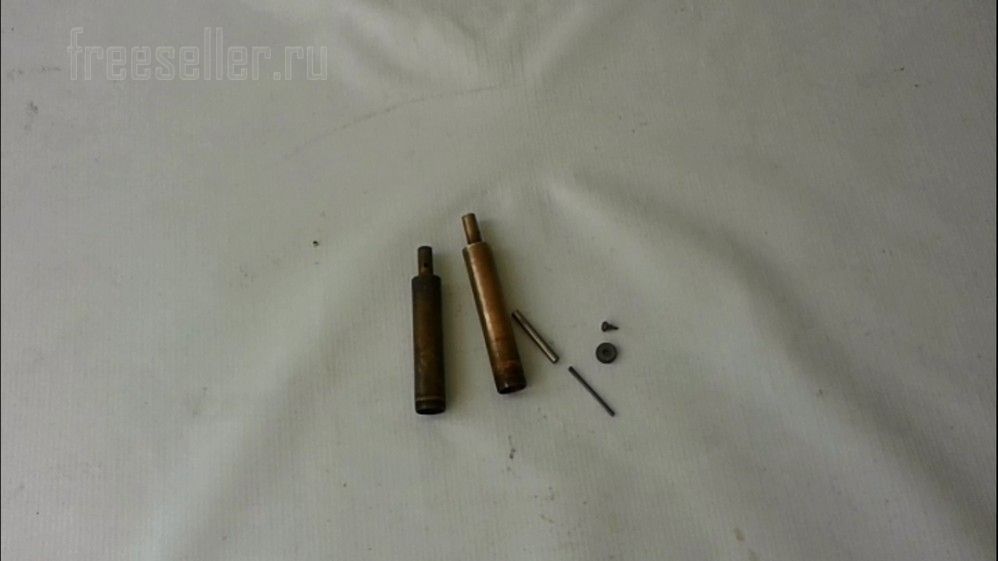

И так, для изготовления нам понадобится насос от примуса Шмель. Вернее, два корпуса от насоса и китайская зажигалка Зиппо.



Как сделать бензиновую зажигалку в домашних условиях



Первым делом откручиваем клапан насоса, извлекаем содержимое, а затем разбираем зажигалку, и оставляем только кресало, пружину с винтом и трубку в которой находится пружина.



Как сделать бензиновую зажигалку в домашних условиях



Изготавливаем корпус

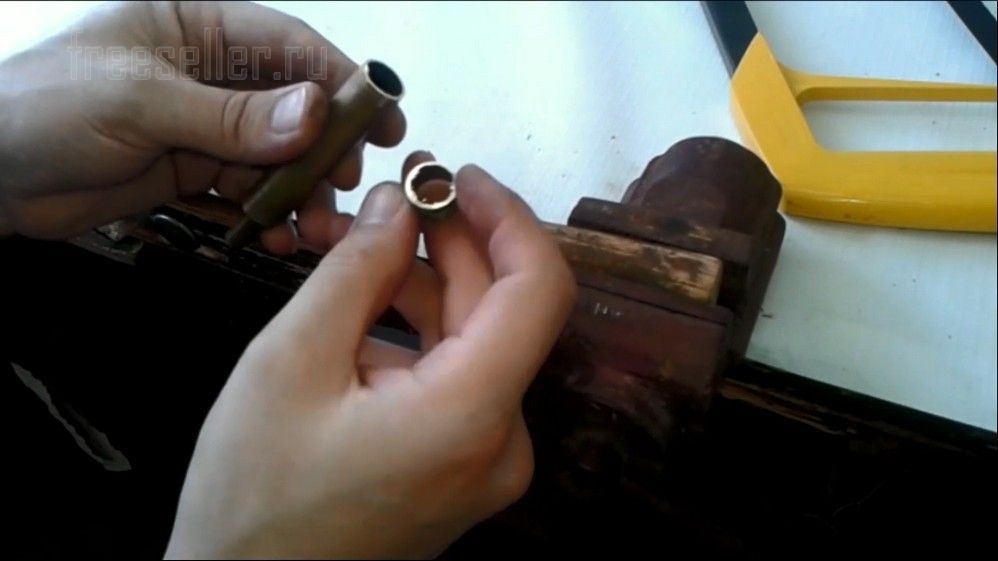

Размечаем и отрезаем от первой трубки резьбу.

Как сделать бензиновую зажигалку в домашних условиях

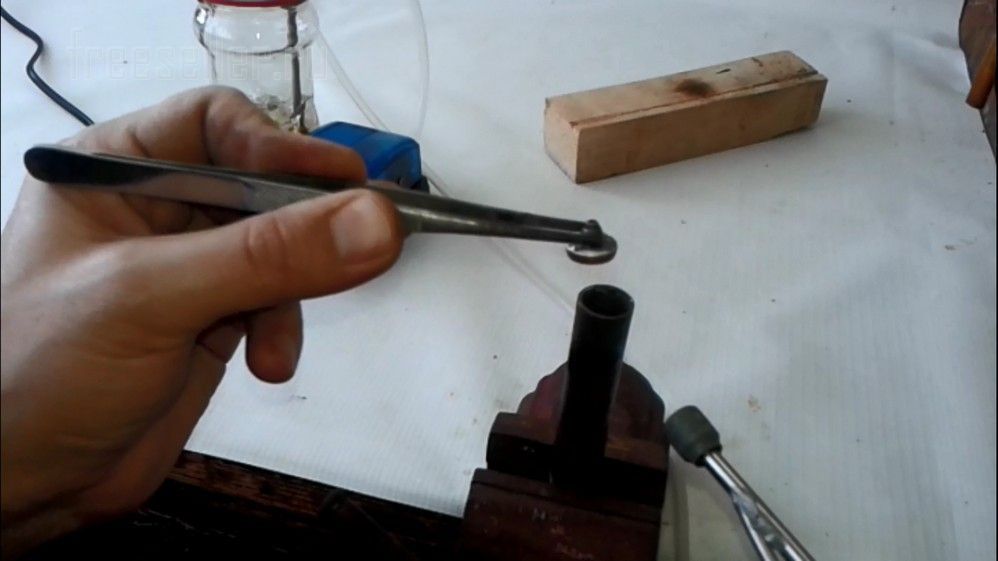

Затем, от второй трубки насоса отпаиваем ниппель.



Как сделать бензиновую зажигалку в домашних условиях

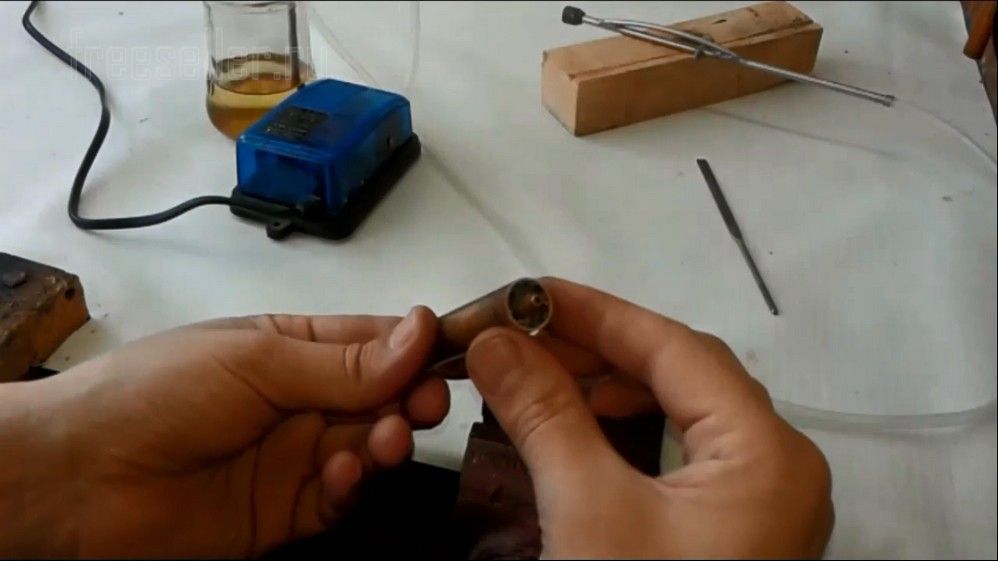

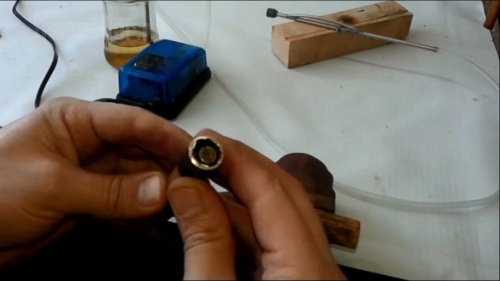

И впаиваем в корпус будущей зажигалки, углубив примерно на 1 мм.



Как сделать бензиновую зажигалку в домашних условиях

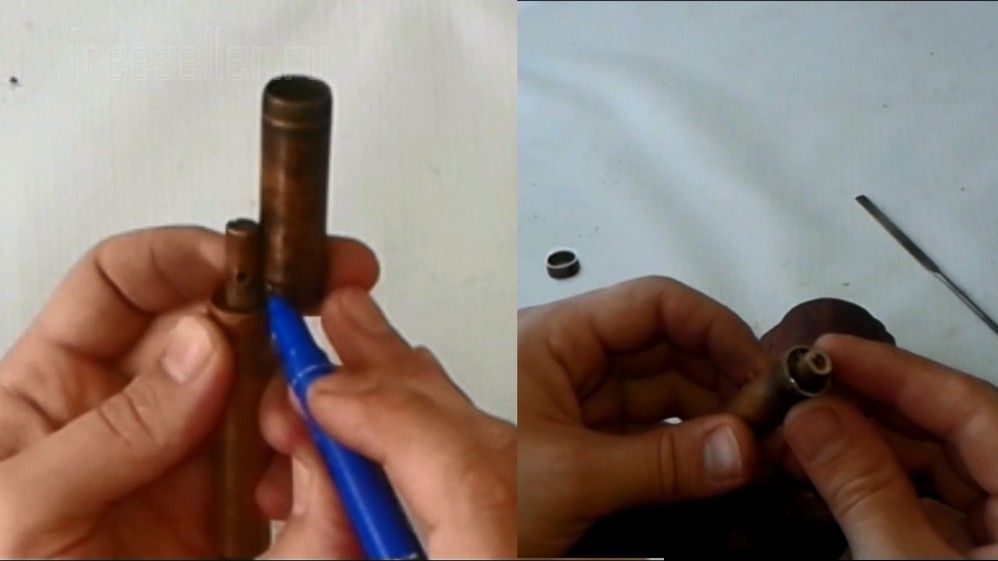

Для колпачка зажигалки нам нужно отрезать от второй трубки кусок равный высоте клапана.



Как сделать бензиновую зажигалку в домашних условиях



Подгоняем надфилем. Чтобы не получился скос, вовремя обработки надфилем проворачиваем деталь вокруг своей оси.

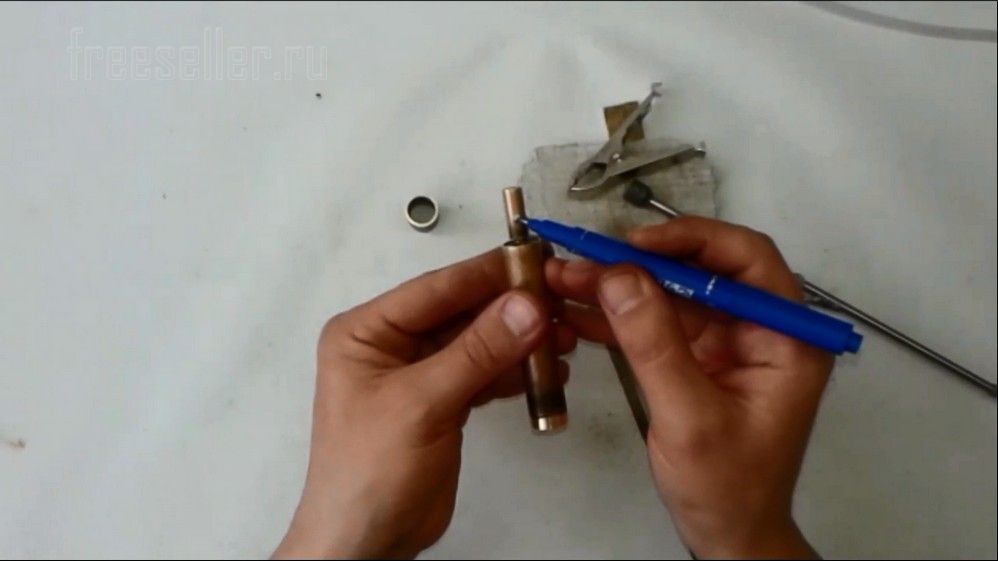

Верхнюю часть зажигалки подготовили, переходим к нижней части. Здесь колпачок будет поменьше. Для этого чуть ниже бокового отверстия клапана отмечаем линии среза клапана и трубки.
И отрезаем трубку, а затем клапан.



Как сделать бензиновую зажигалку в домашних условиях

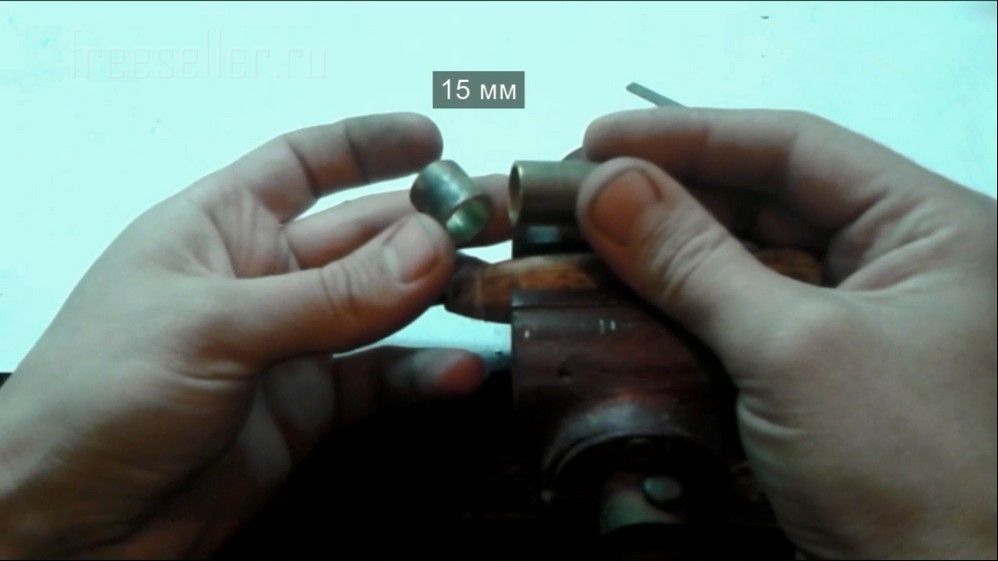

А так же отрезаем трубку длинной в 15 мм для ветрозащиты и из оставшегося куска делаем пластину.



Как сделать бензиновую зажигалку в домашних условиях

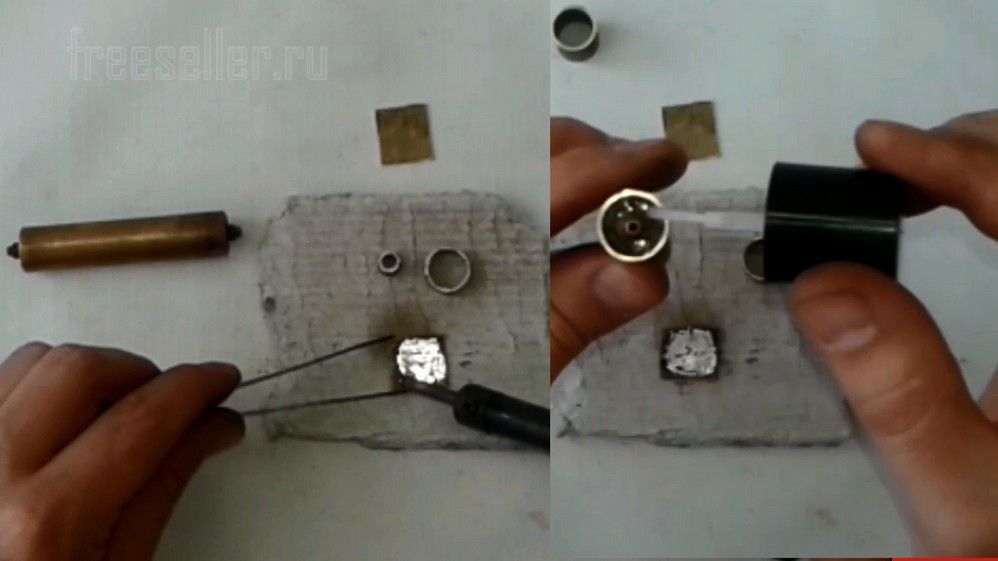

Вырезаем две пластинки под каждую трубку и приступаем к сборке маленького колпачка. Наносим припой на места стыков,
Наносим лак для ногтей, чтобы избежать нежелательных спаев.



Как сделать бензиновую зажигалку в домашних условиях

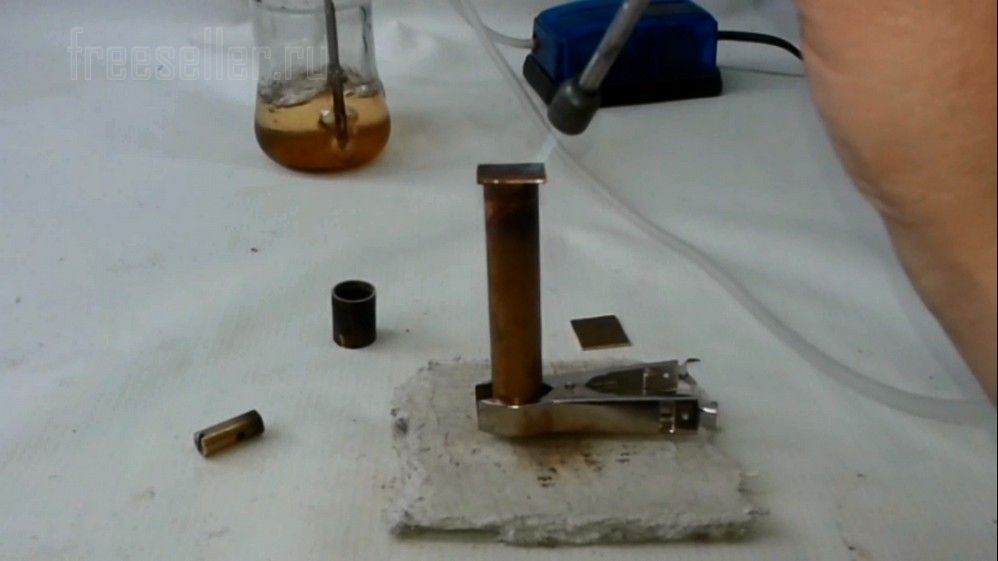

И прогревая горелкой, припаиваем клапан, пластинку и трубку между собой.



Как сделать бензиновую зажигалку в домашних условиях



Лишнее обрезаем и обрабатываем надфилем.

Перед сборкой верхнего колпачка нам нужно заглушить боковые и верхние отверстия клапана.



Как сделать бензиновую зажигалку в домашних условиях



На боковые отверстия наматываем тонкую, медную проволоку и паяем. Верхнее отверстие просто заполняем припоем, а заодно лудим поверхность. Так же наносим припой на пластинку и трубку.

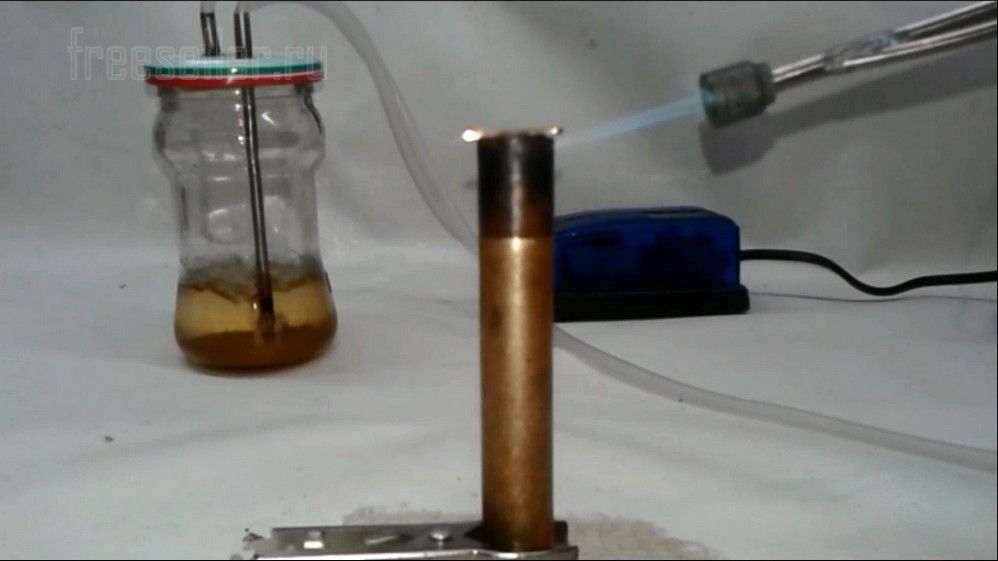

Ровно устанавливаем и прогреваем до тех пор, пока полностью не спаяется.



Как сделать бензиновую зажигалку в домашних условиях



После того как запаяли, обрезаем лишнее, обтачиваем надфилем и обрабатываем весь корпус мелкозернистой наждачной бумагой.

Теперь переходим к трубке и кресалу.



Как сделать бензиновую зажигалку в домашних условиях



Для корпуса этого механизма отлично подошел латунный вентиль от камеры грузовой машины.



Как сделать бензиновую зажигалку в домашних условиях



Обрабатываем его наждачной бумагой и отрезаем трубку в 45 мм. а затем делаем паз для кресала глубиной в 10 мм.
Далее сверлим отверстие для штифта диаметром в 3 мм

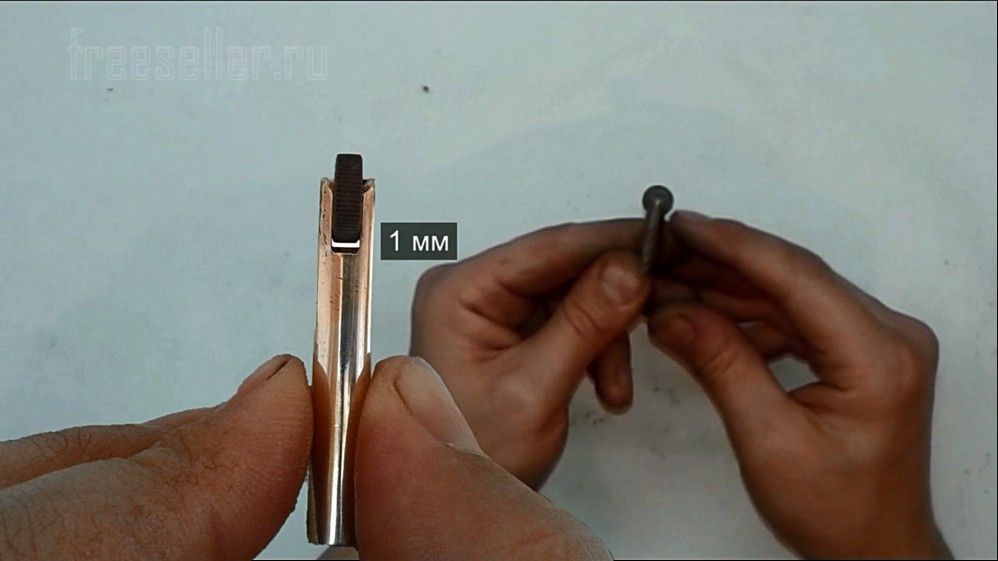

Просвет между кресалом и трубкой должен быть около миллиметра.



Как сделать бензиновую зажигалку в домашних условиях

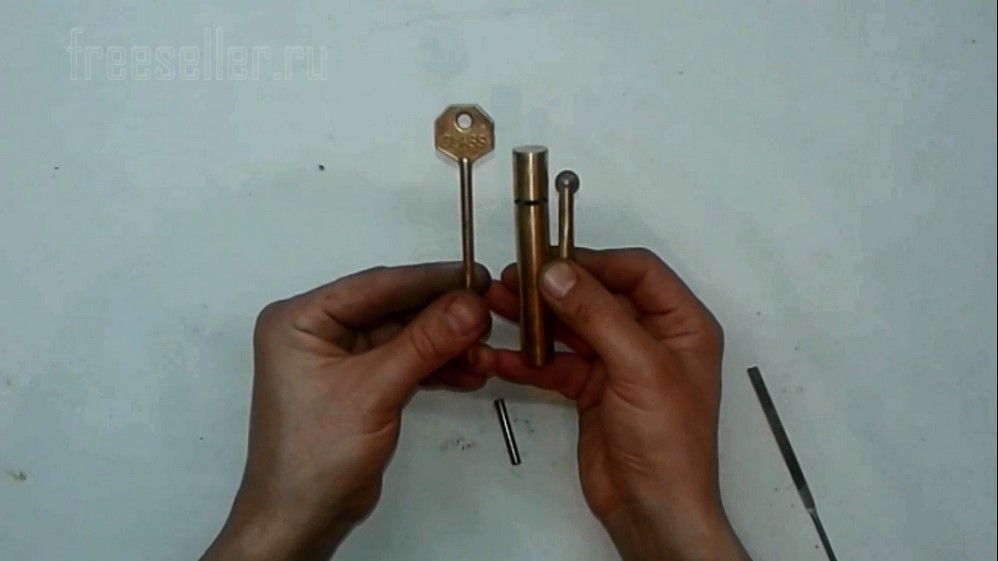

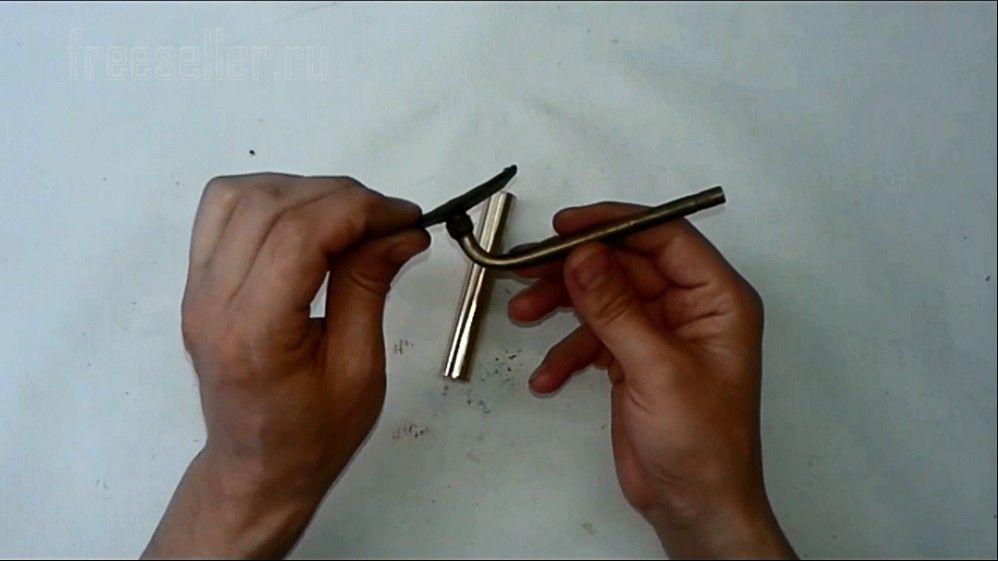

Теперь нам нужно спаять обе трубки между собой таким образом, чтобы кресало находилось на расстоянии в пару миллиметров от корпуса зажигалки. Для этого я использовал стержень латунного ключа.



Как сделать бензиновую зажигалку в домашних условиях

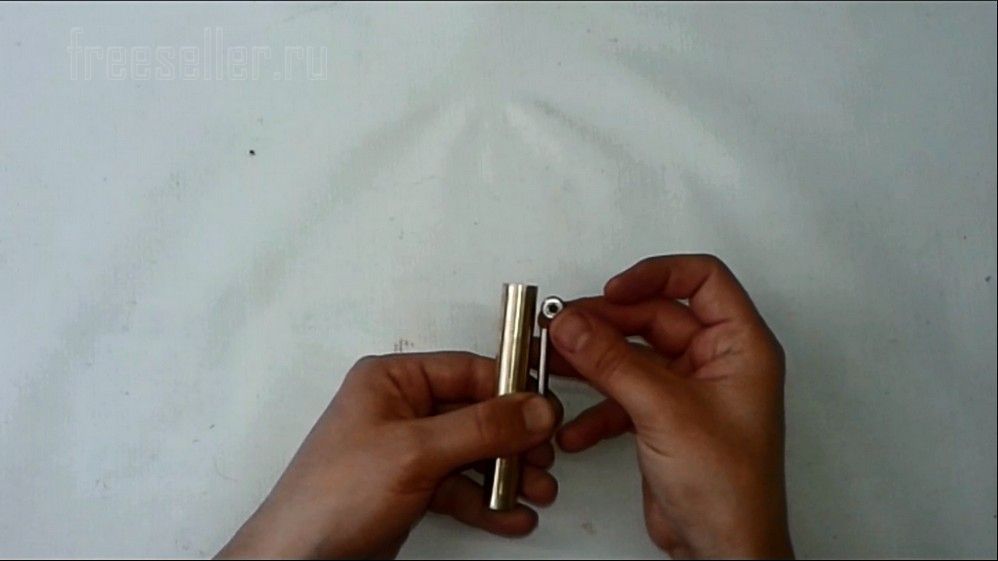

Отрезаем стержень длинной в 27 мм. и примеряем. Если расстояние слишком большое, нужно немного подточить стержень. А так же подточим трубку и корпус зажигалки.



Как сделать бензиновую зажигалку в домашних условиях

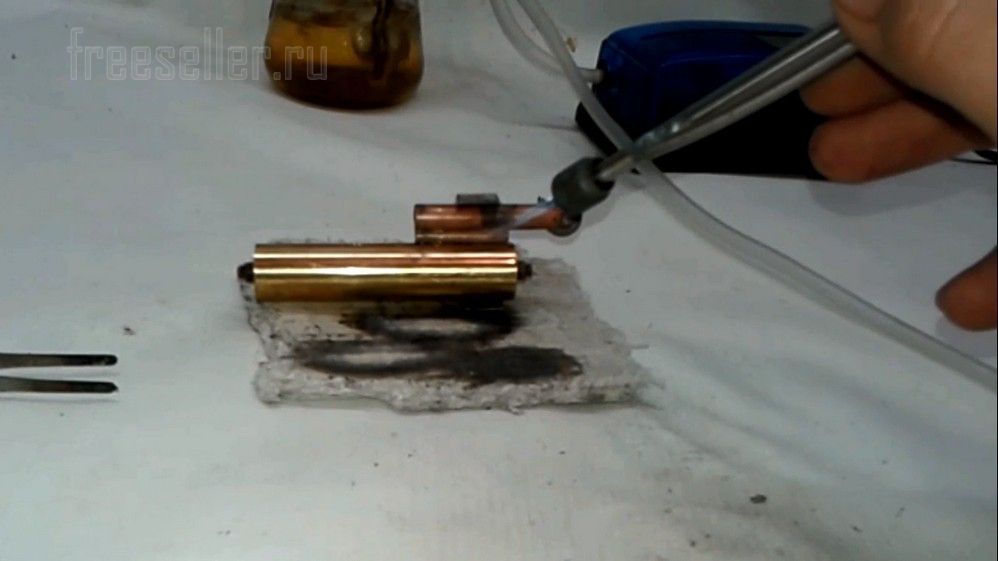

Наносим припой на поверхности стержня и латунной трубки, а также на железную трубку, которую мы сняли с зажигалки и впаиваем ее.



Как сделать бензиновую зажигалку в домашних условиях

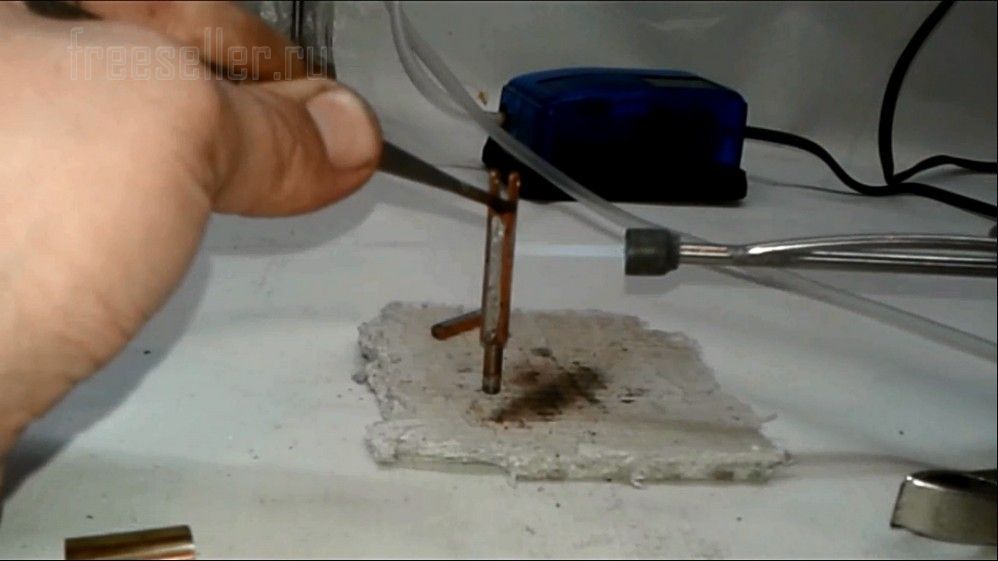

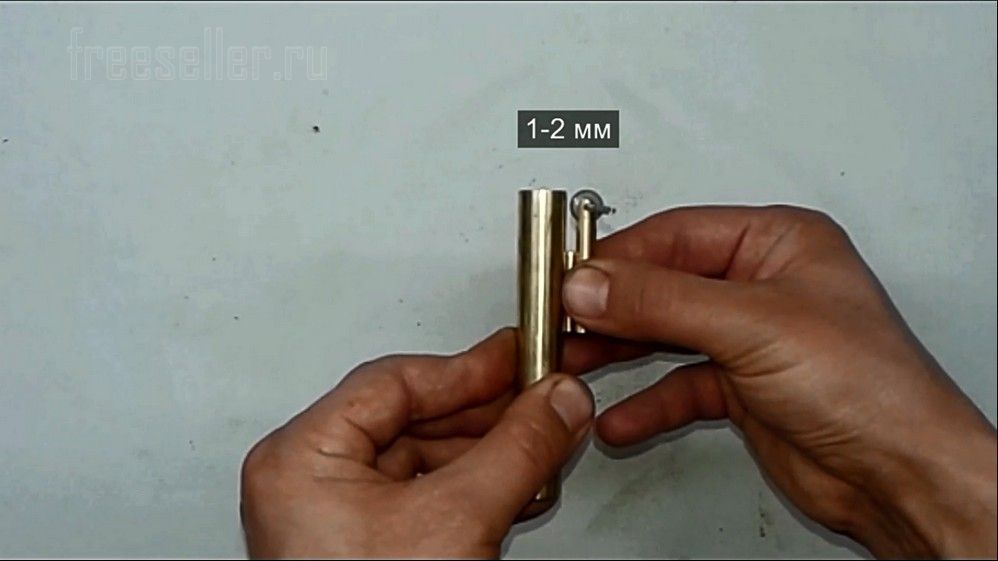

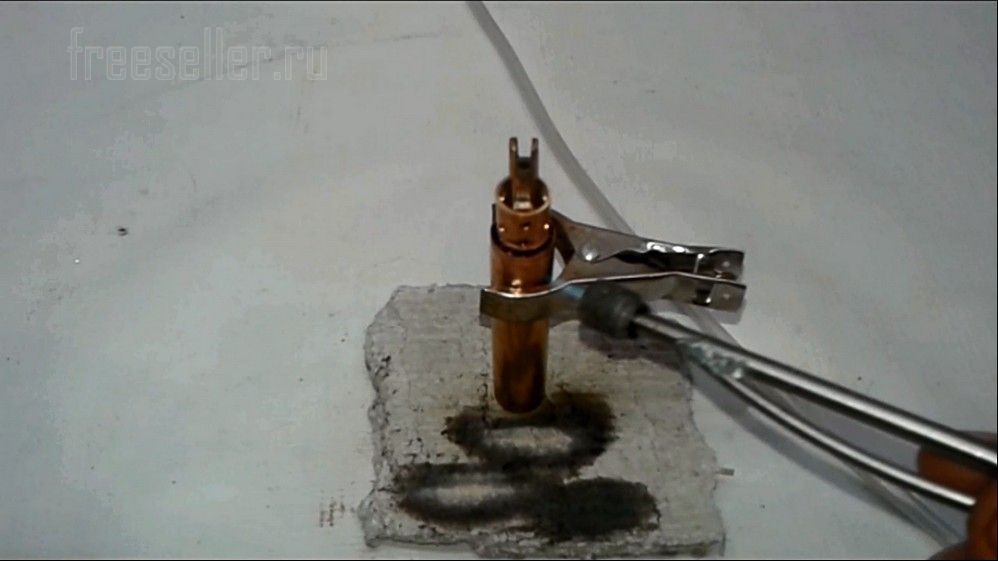

Припаиваем стержень, выставляем просвет кресала на пару мм выше ниппеля зажигалки, отрегулировав положение, конструкцию фиксируем крокодилом и спаиваем.



Как сделать бензиновую зажигалку в домашних условиях



В трубке длинной 15 мм, которую мы подготовили ранее, сверлим 8 отверстий в 3 мм в шахматном порядке.

Штангенциркулем отмечаем 13 мм и вырезаем фрагмент трубки. Вставив сверло на 11, обстукиваем деревянным молотком и уменьшаем внутренний диаметр до 11 мм.



Как сделать бензиновую зажигалку в домашних условиях



После чего припаиваем.



Как сделать бензиновую зажигалку в домашних условиях



Элемент ветрозащиты играет роль направляющей. Таким образом, при закручивании колпачка мы избавим себя от прицеливания в отличии других аналогов закручивающихся зажигалок.

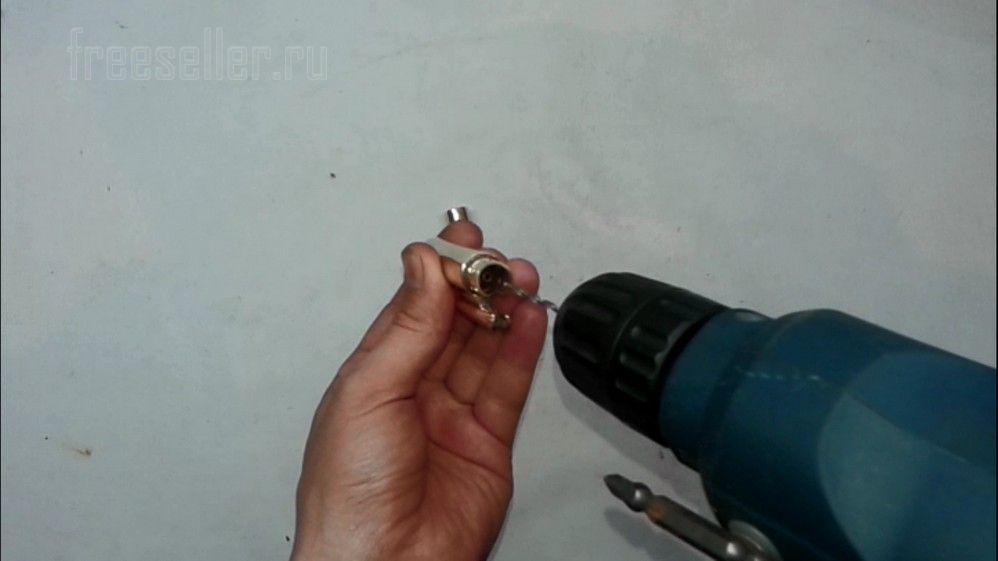

Теперь нам нужно увеличить отверстия в ниппелях. Верхний сверлим в 2,5 мм, а нижний в 3,5 мм.



Как сделать бензиновую зажигалку в домашних условиях

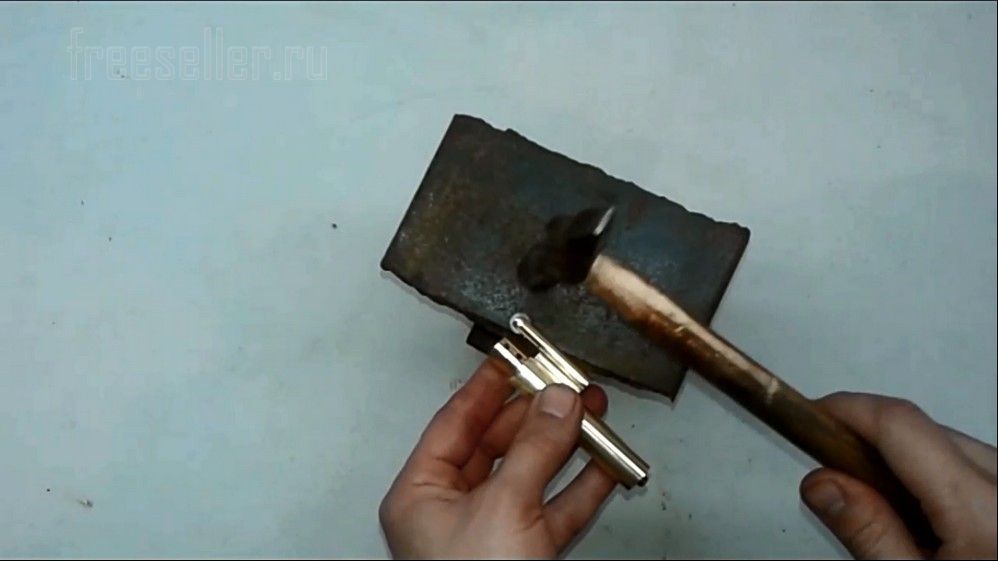

Ну и наконец, делаем из подходящего по диаметру гвоздя штифт.
При установке кресала, важно обратить внимание на направление зубчиков. Если перепутать, ролик не будет высекать искры.



Как сделать бензиновую зажигалку в домашних условиях



Вставляем кремень, пружину, закручиваем и проверяем.

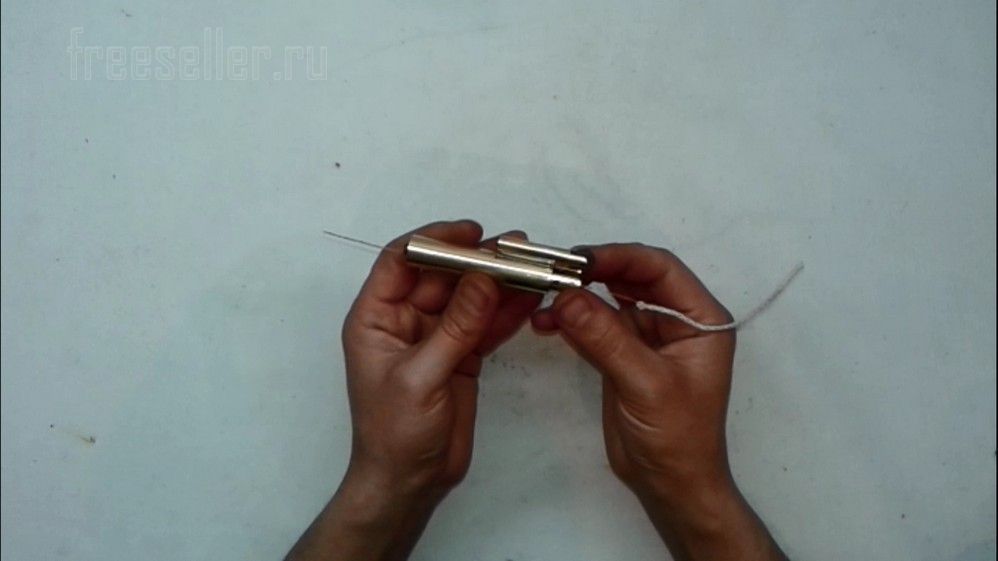

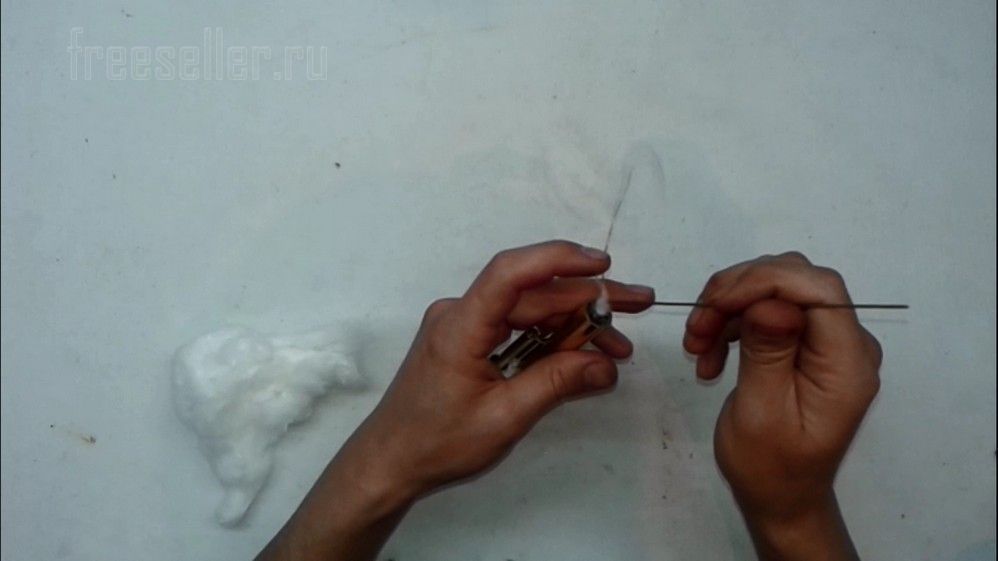

Для того что бы просунуть в отверстие фитиль, привязываем к нему тонкую медную проволоку и протягиваем его в отверстие.



Как сделать бензиновую зажигалку в домашних условиях



Набиваем ватой, отрезаем провод, укладываем оставшийся конец фитиля и заправляем бензином для зажигалок.



Как сделать бензиновую зажигалку в домашних условиях



Ну, вот и все. Зажигалка готова. Буду надеяться, что статья вам понравилась.
Если Вам статья показалась сложной, можете посмотреть видео инструкцию по сборке зажигалки.
Всем пока.
