Простейший термоэлектрический генератор работающий от свечи


Простой термогенератор на элементе Пельтье, теперь термогенератор производит электричество, правда немного.

Продолжение развития темы http://www.freeseller.ru/5853-prosteyshiy-termogenerator.html



Простейший термогенератор из предыдущей статьи хоть и работал от небольшого перепада температур, но не мог совершить никакой полезной работы.

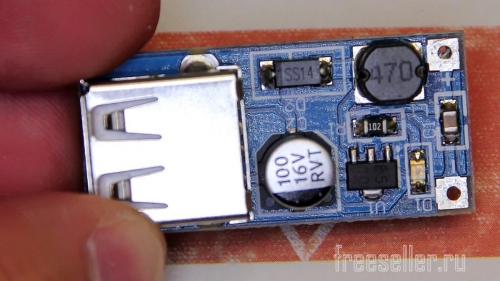

Поэтому добавляем к уже имеющейся конструкции DC-DC повышающий преобразователь.



Простейший термоэлектрический генератор работающий от свечи

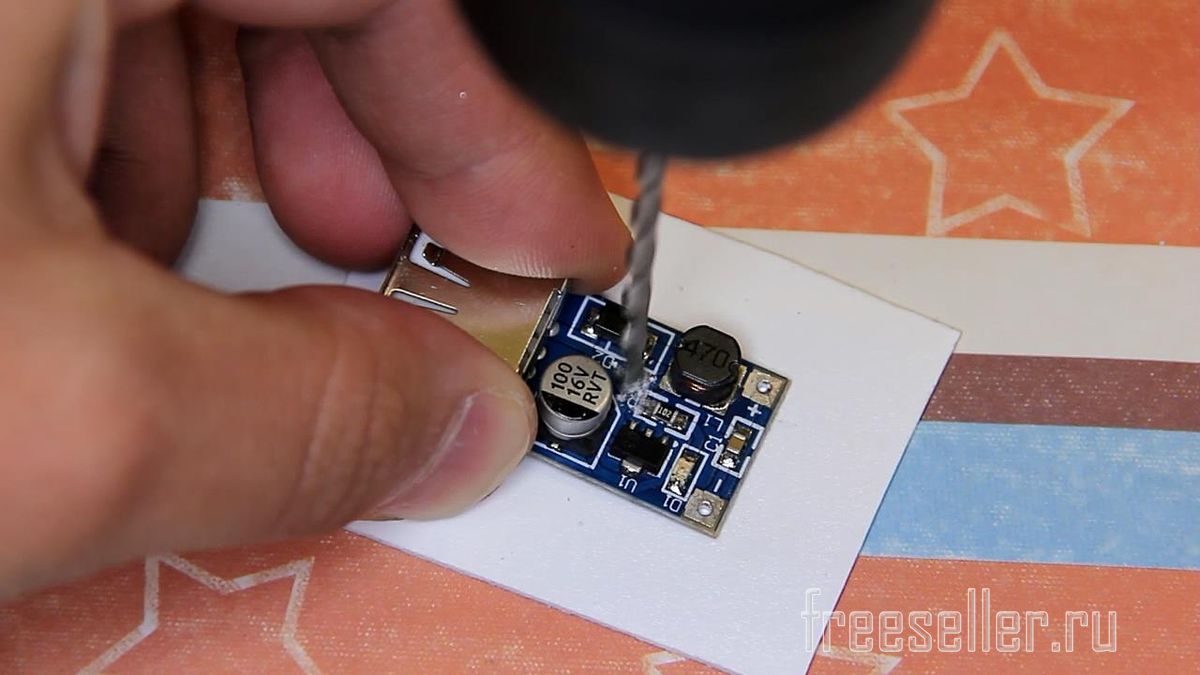

Для крепления в преобразователе необходимо сделать отверстие постаравшись не оборвать электрические соединения.



Простейший термоэлектрический генератор работающий от свечи

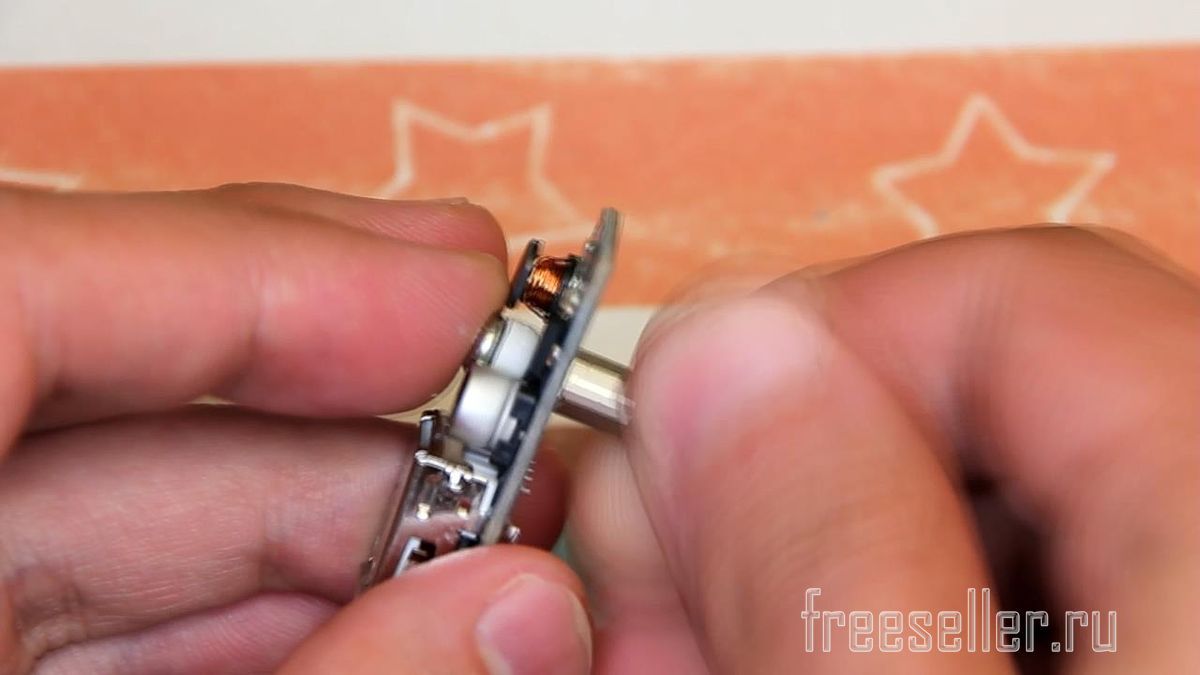

Также плату необходимо электрически изолировать от болта и "стойки".



Простейший термоэлектрический генератор работающий от свечи

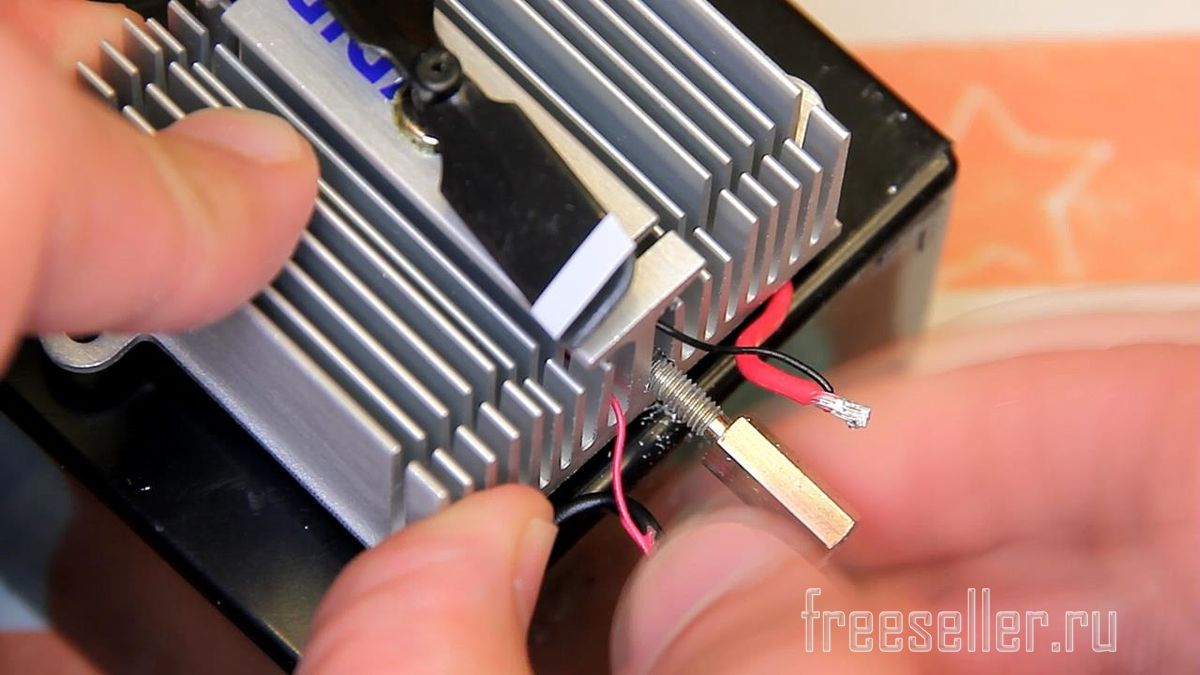

В радиаторе расширяем отверстие сверлом после нарезаем резьбу и вкручиваем "стойку".



Простейший термоэлектрический генератор работающий от свечи

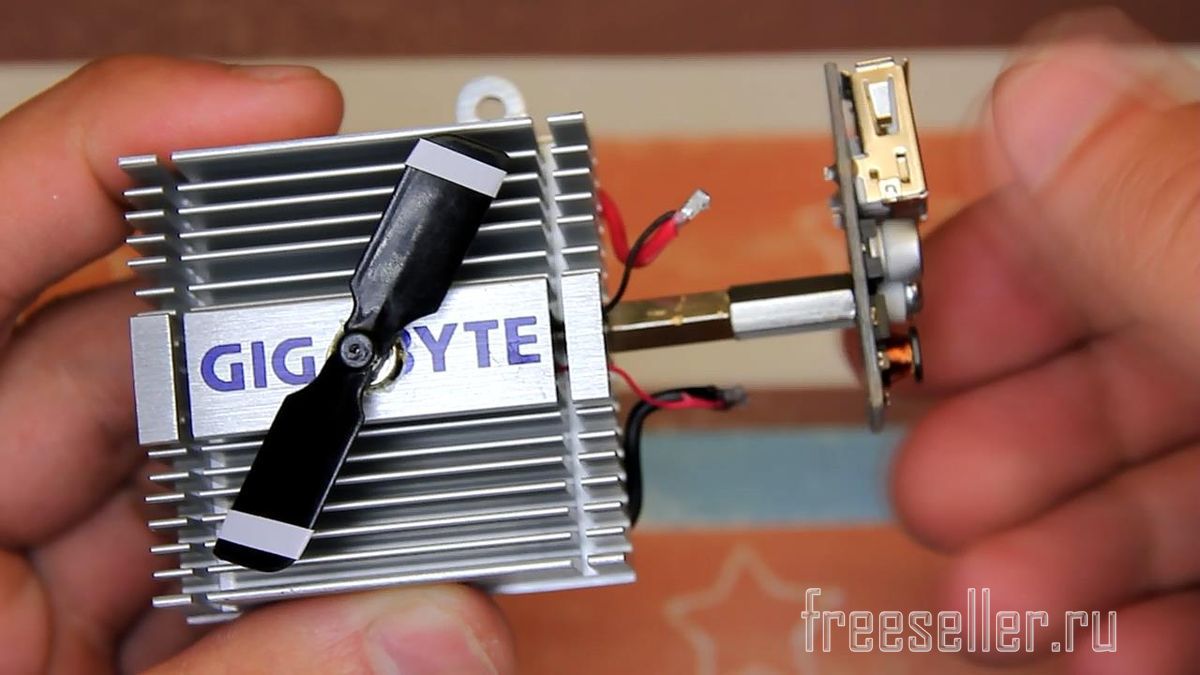

Крепим преобразователь к радиатору, длинные стойки применены не случайно, преобразователь лучше удалить подальше от источников тепла.



Простейший термоэлектрический генератор работающий от свечи

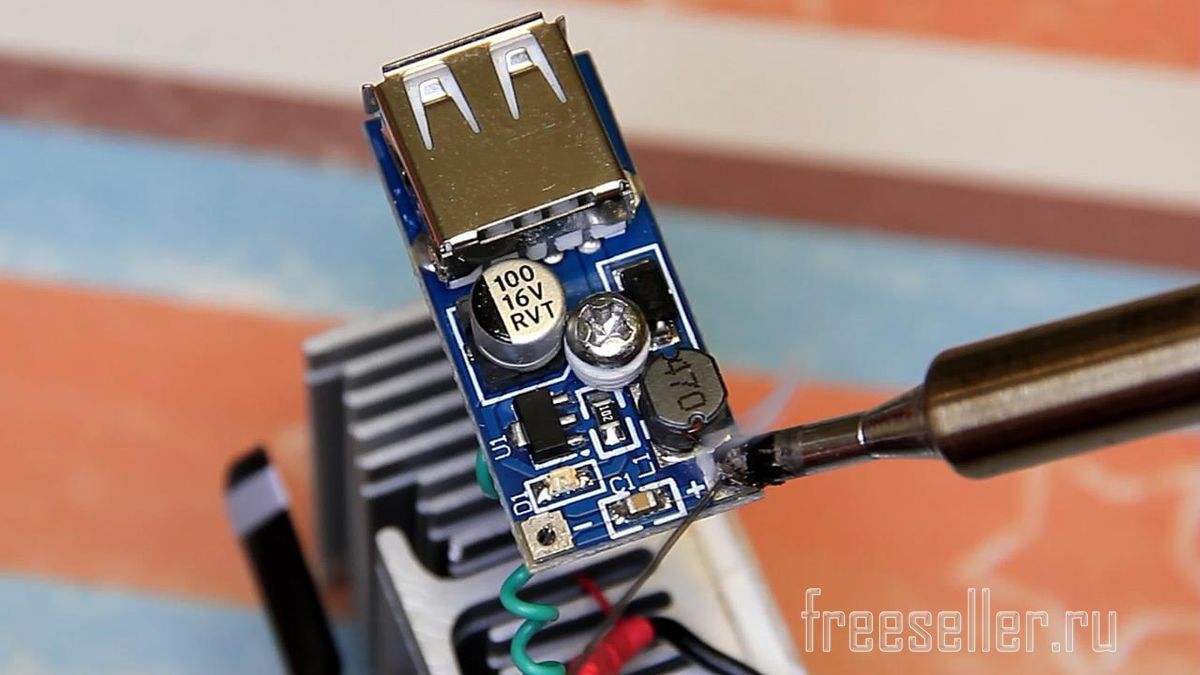

Припеваем преобразователь соблюдая полярность. Полярность зависит от того какую сторону элемента Пельтье вы нагреваете а какую охлаждаете.



Простейший термоэлектрический генератор работающий от свечи

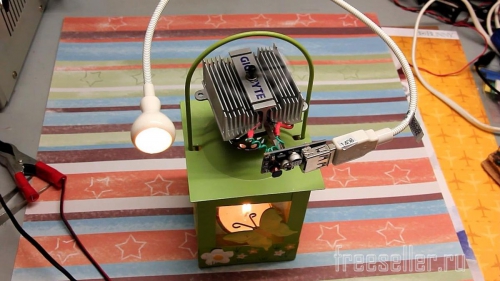

Термоэлектрический генератор работающий от свечи готов. Мощности хватает для питания небольшой USB лампы "Икея".



Простейший термоэлектрический генератор работающий от свечи



Простейший термоэлектрический генератор работающий от свечи

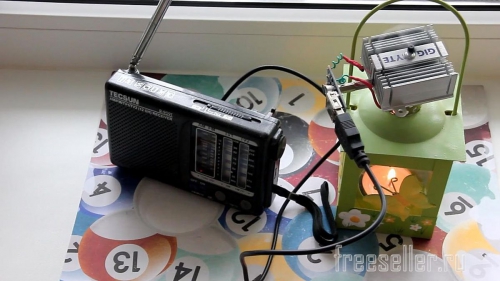

Небольшой радиоприёмник тоже неплохо работает.



Простейший термоэлектрический генератор работающий от свечи



Простейший термоэлектрический генератор работающий от свечи



Также можно посмотреть видео.
