Доработка звукового датчика наполнения бочки водой


Доработка звукового датчика наполнения бочки водой, на основе устройства для автомобилистов «антисон». Новый вариант такого датчика стал переносным, а также более надежным и удобным в использовании.

Привет всем самодельщикам, а также дачникам и садоводам!

В одной из своих статей прошлым летом, я описал изготовление очень простого и эффективного звукового датчика, сигнализирующего о наполнении водой поливочной бочки (смотри мою статью «Звуковой датчик наполнения бочки водой»). За основу этого датчика было взято устройство для автомобилистов «антисон», препятствующее засыпанию водителя за рулем.

С тех пор этот датчик довольно исправно мне служит. Единственно, что пришлось заменить треснувший шарик от настольного тенниса, служивший поплавком, на небольшой пластиковый пузырек, который оказался значительно более удобным и надежным поплавком.

Однако этим летом нам пришлось поставить вторую бочку для полива, что было связанно с покупкой весной, новой теплицы. В результате одной бочки воды перестало хватать на полив двух теплиц и огорода.

Естественно тут же возникла необходимость изготовления второго подобного датчика. Однако я решил пойти по другому пути. Чтобы не плодить датчики, я решил просто сделать старый датчик переносным, а не стационарным, как было раньше. Таким образом, один и тот же датчик можно будет использовать сначала на одной бочке, а затем, когда она наполнится, переносить его на другую. Это намного более удобно, тем более что бочки все равно никогда не наполняются водой одновременно, поскольку на это просто не хватает напора воды.

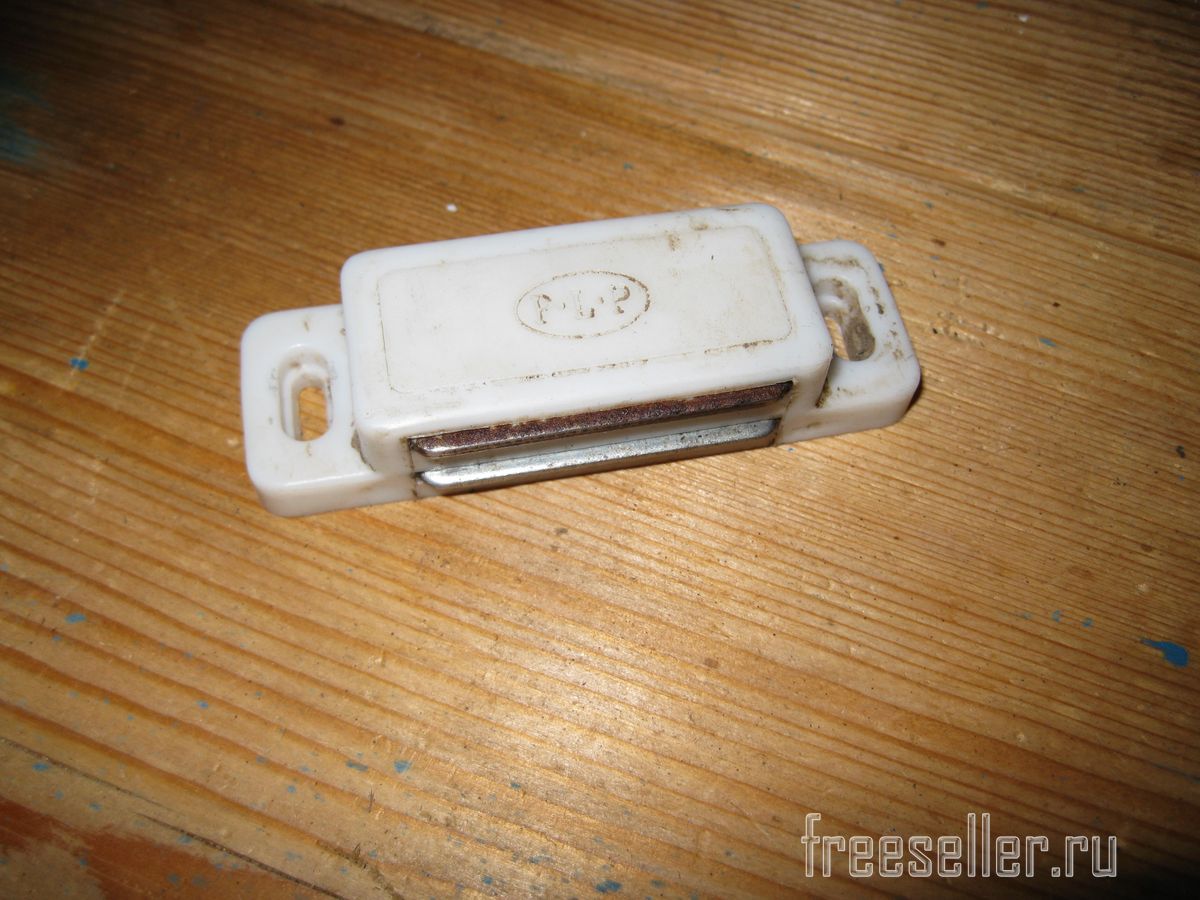

Однако тут возникла проблема крепления такого датчика к бочкам. Поскольку бочки у нас железные, я решил использовать для этих целей магнит. Причем особенно удобным оказался вот такой старый мебельный магнит, достаточно большой по размеру, а потому – надежный!



Доработка звукового датчика наполнения бочки водой

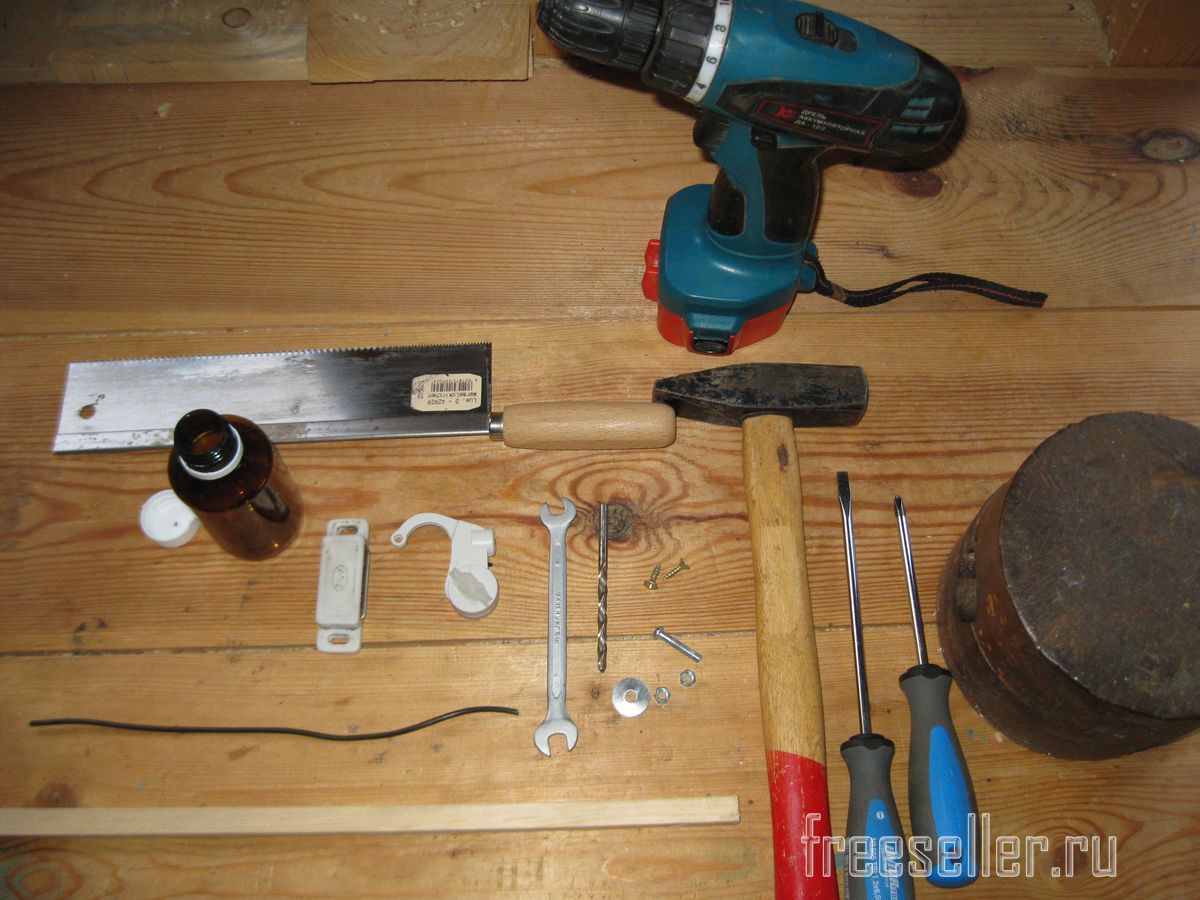

Необходимые материалы и принадлежности

Материалы и крепежные элементы:


• Отрезок деревянной планки толщиной 1 см, шириной 15 см, и длиной около 20 см;
• Кусок стальной проволоки диаметром 3 мм, и длиной около 30 см;
• Два мелких шурупа 3,5х10 мм;
• Болт М5 длиной 30 мм, с двумя гайками и широкими шайбами;
• Само устройство «антисон», мебельный магнит и пластиковый пузырек с крышкой.

Инструменты:


• Шило;
• Ножовка по дереву;
• Молоток с наковальней;
• Аккумуляторная электродрель-шуруповерт;
• Сверло по металлу диаметром 5 мм;
• Две отвертки – одна с прямым шлицем и крестовая и рожковый гаечный ключ на 8 мм;
• Наждачная бумага.



Доработка звукового датчика наполнения бочки водой



Изготовление

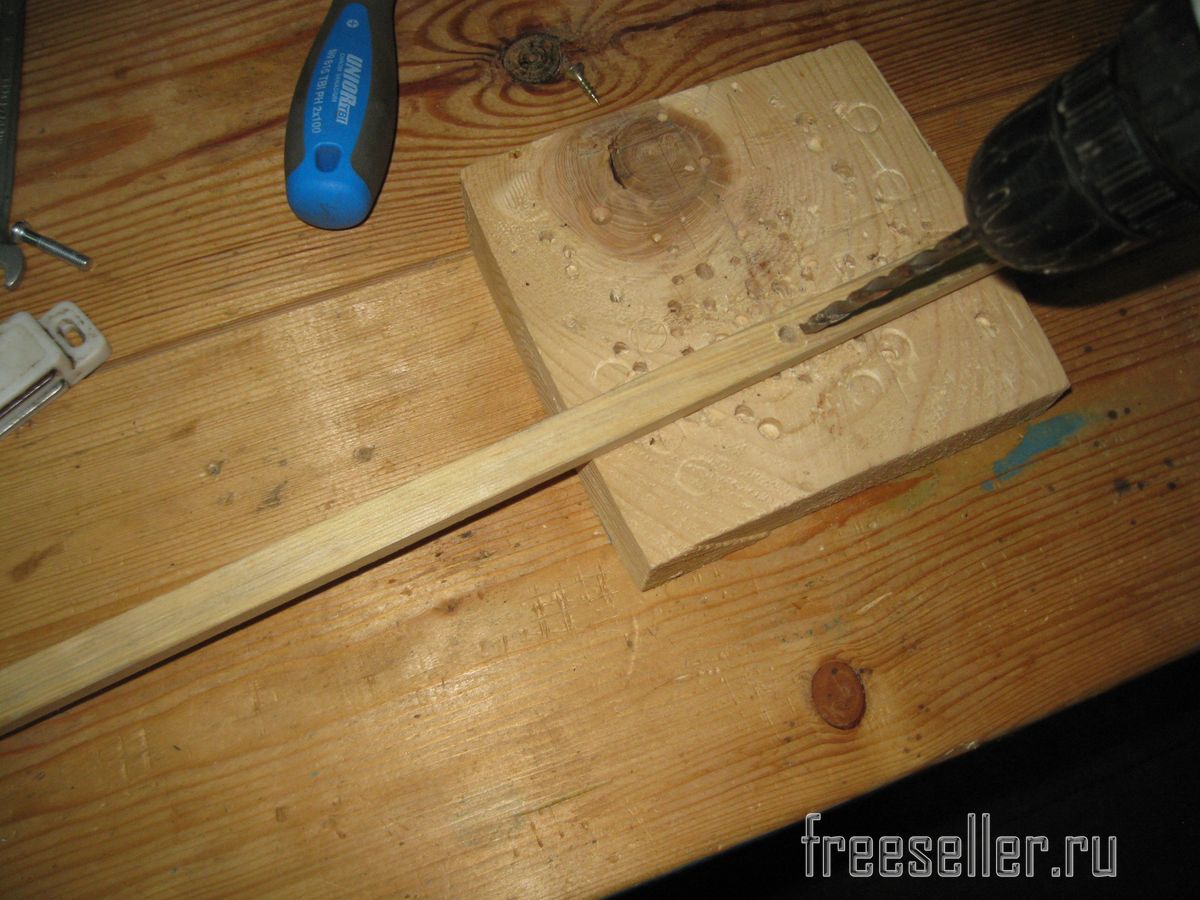

Сначала я разметил деревянную планку, просверлив в ней отверстие диаметром 5 мм, под ось рычага (коромысла) датчика, а также наметив шилом отверстия под шурупы для крепления мебельного магнита.



Доработка звукового датчика наполнения бочки водой

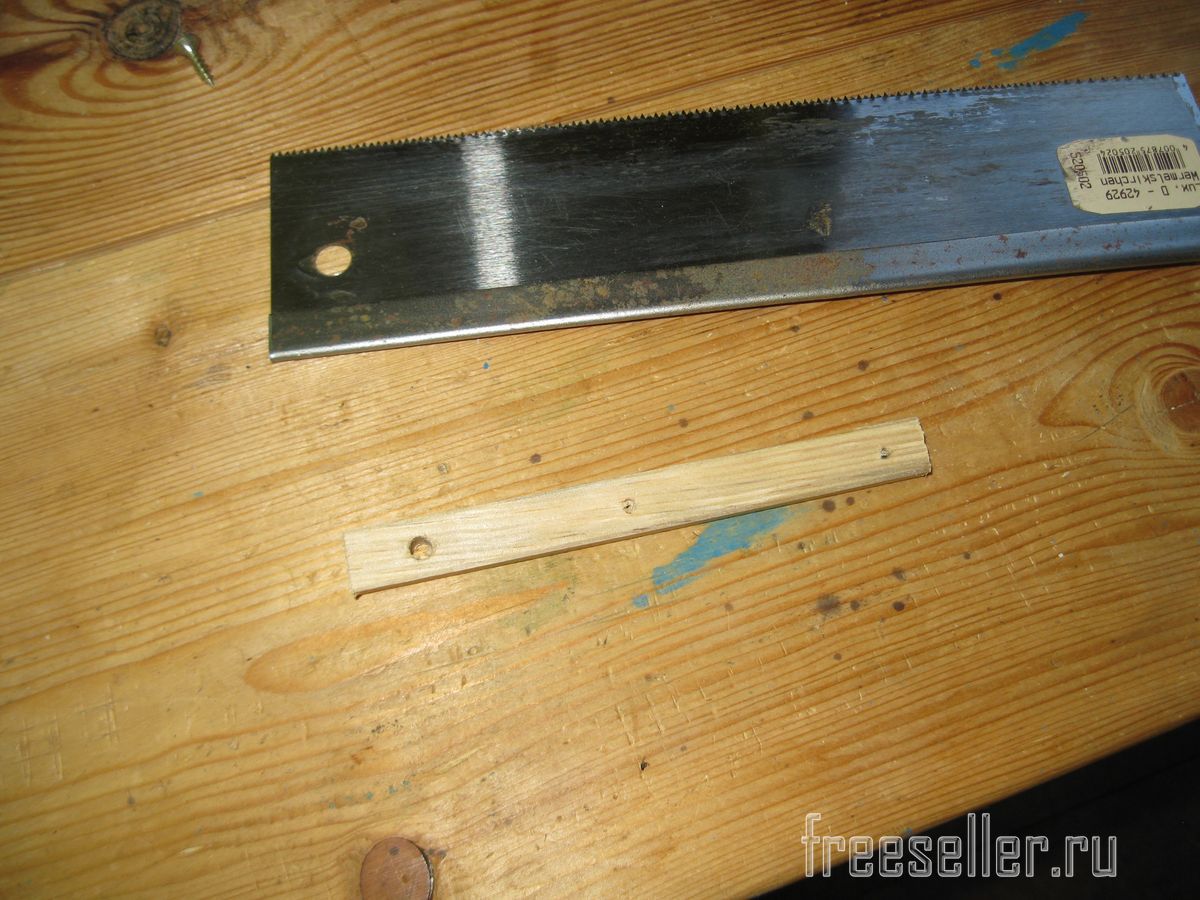

Затем отпилил нужный отрезок деревянной планки.



Доработка звукового датчика наполнения бочки водой

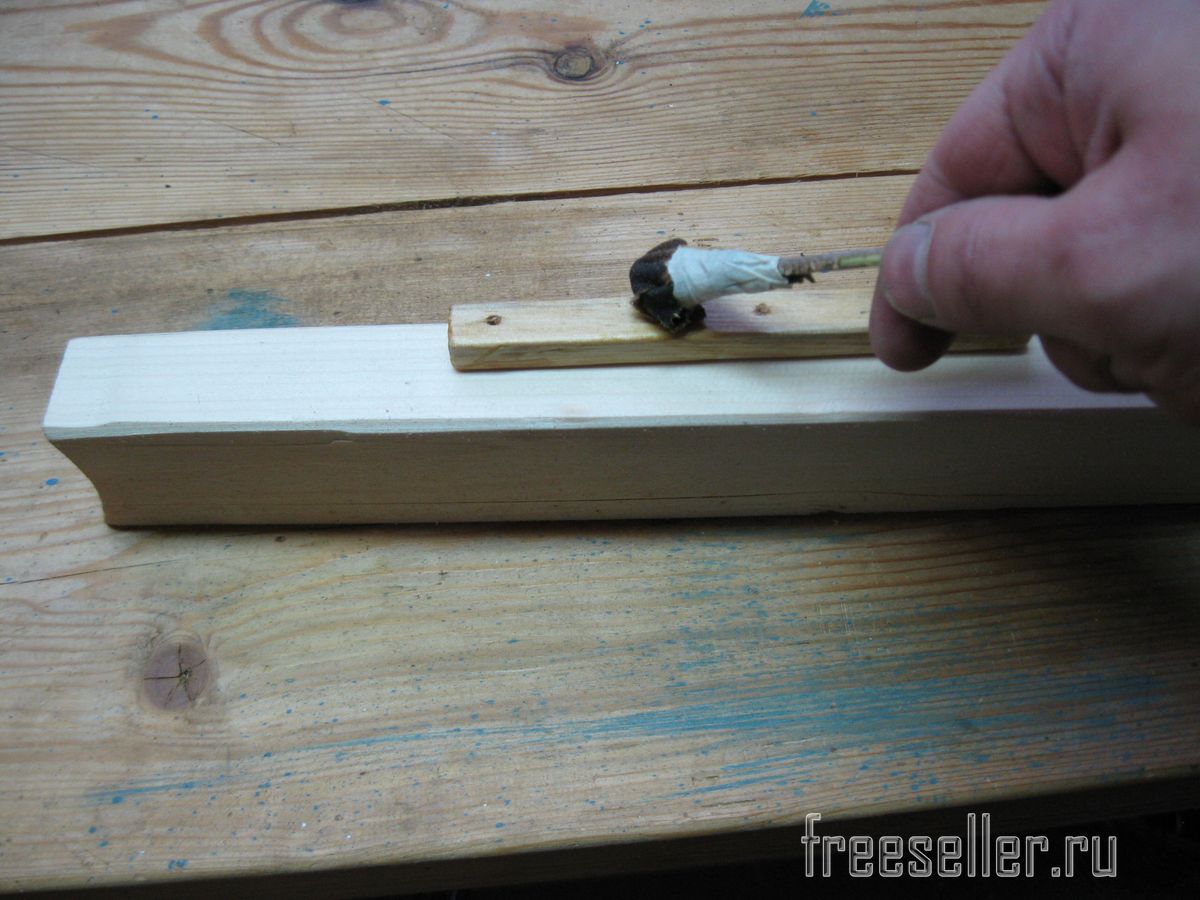

И обработав его наждачной бумагой, покрыл его двумя слоями быстросохнущего защитного лака.



Доработка звукового датчика наполнения бочки водой



После этого, перешел к изготовлению самого проволочного рычага или коромысла для датчика.

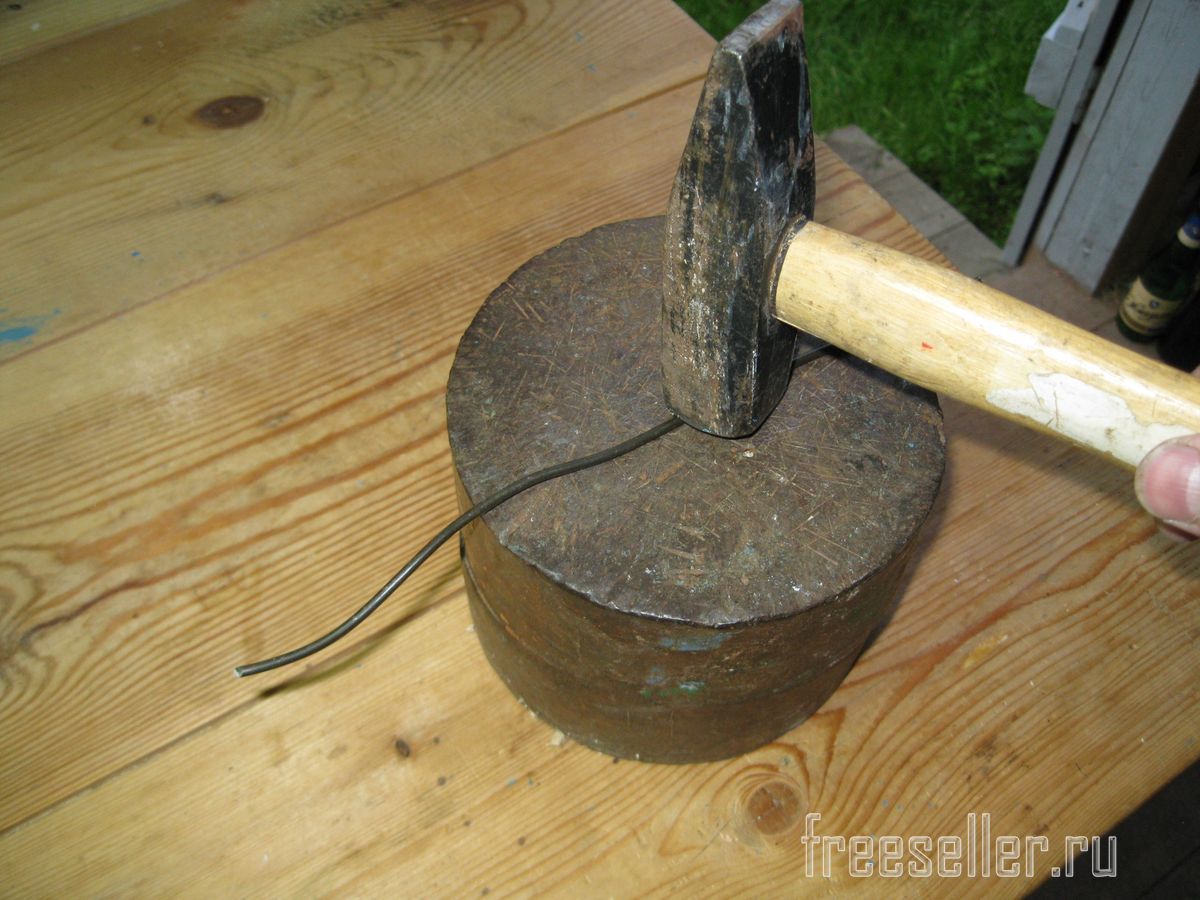

Для этого сначала выпрямил кусок проволоки молотком.



Доработка звукового датчика наполнения бочки водой

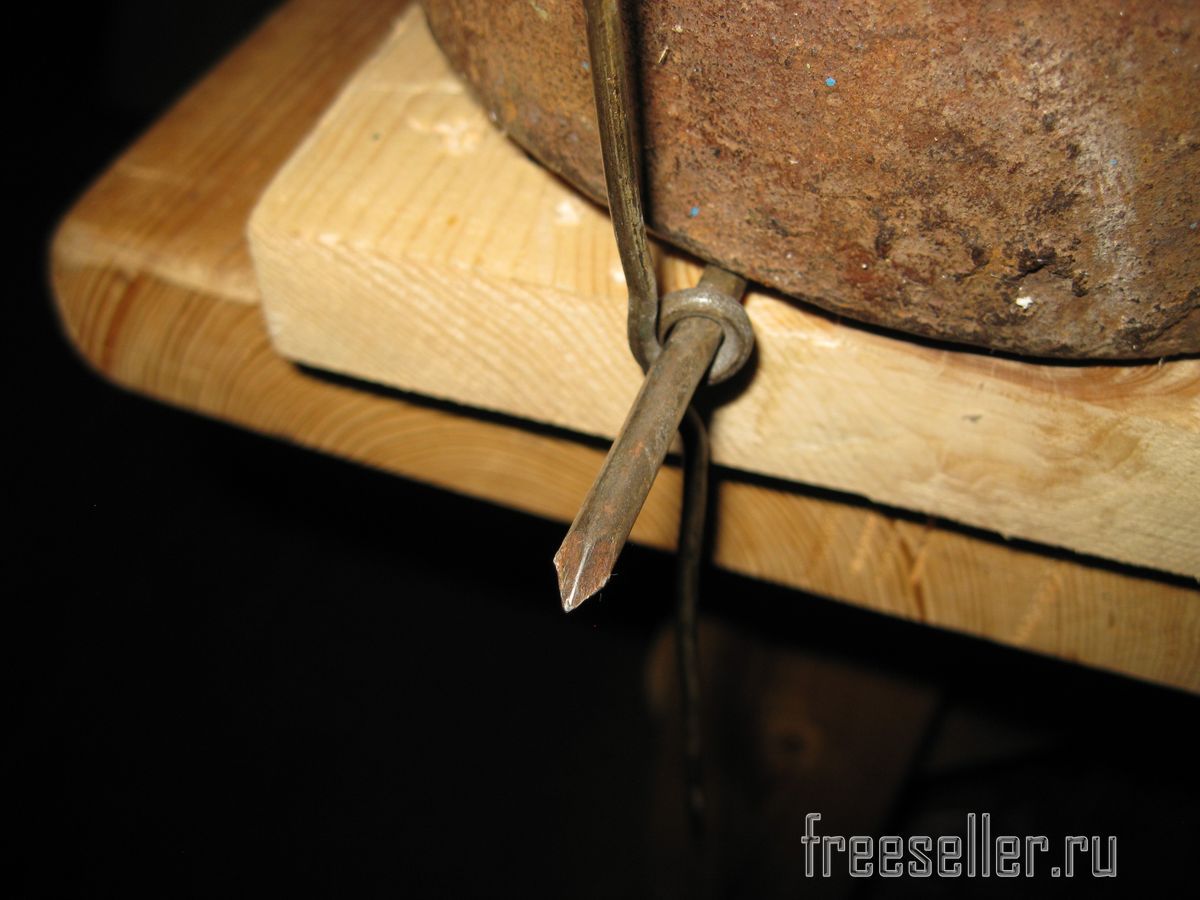

Потом сформировал на ней кольцо, используя в качестве оправки гвоздь диаметром 5 мм.



Доработка звукового датчика наполнения бочки водой



С одной стороны загнул кусок проволоки под прямым углом, для крепления поплавка, а другой расплющил на наковальне для надевания на него устройства «антисон».



Доработка звукового датчика наполнения бочки водой



И вот, что у меня получилось.



Доработка звукового датчика наполнения бочки водой




Ну, а теперь осталось только собрать датчик полностью!

Для этого прикручиваем магнит шурупами к деревянной планке.



Доработка звукового датчика наполнения бочки водой

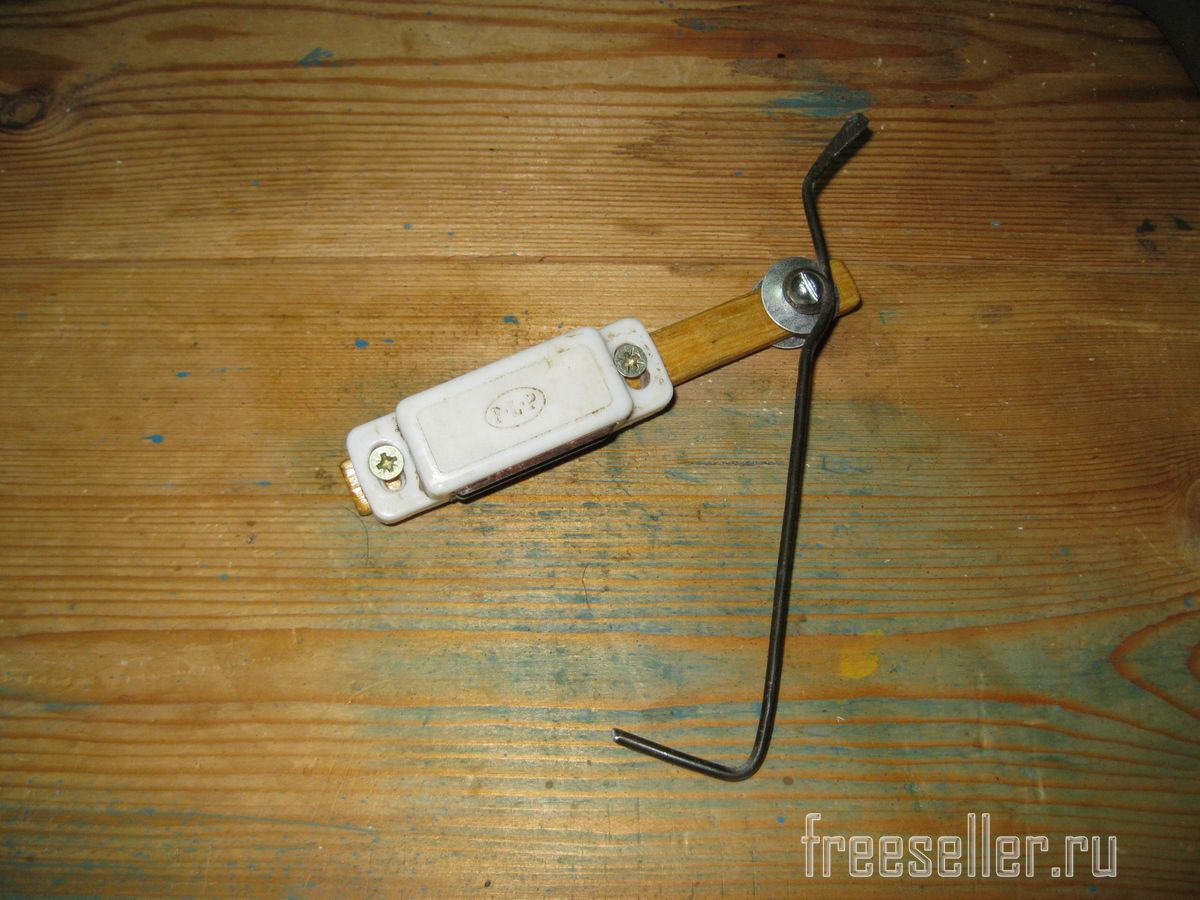

К ней же болтом М5 с гайками и шайбами, при помощи отверток и гаечного ключа прикрепляем проволочный рычаг.



Доработка звукового датчика наполнения бочки водой




Ну а затем, устанавливаем на датчик поплавок и само устройство «антисон».

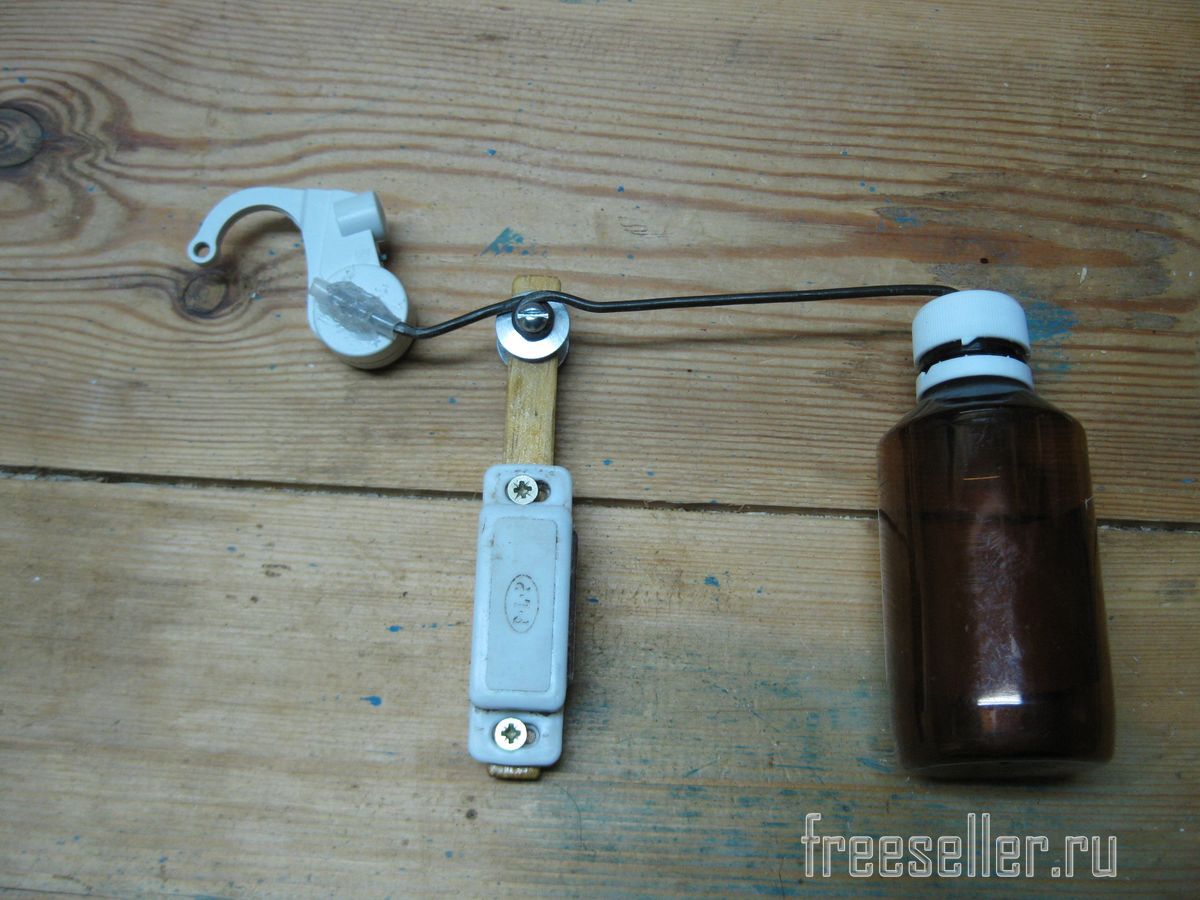

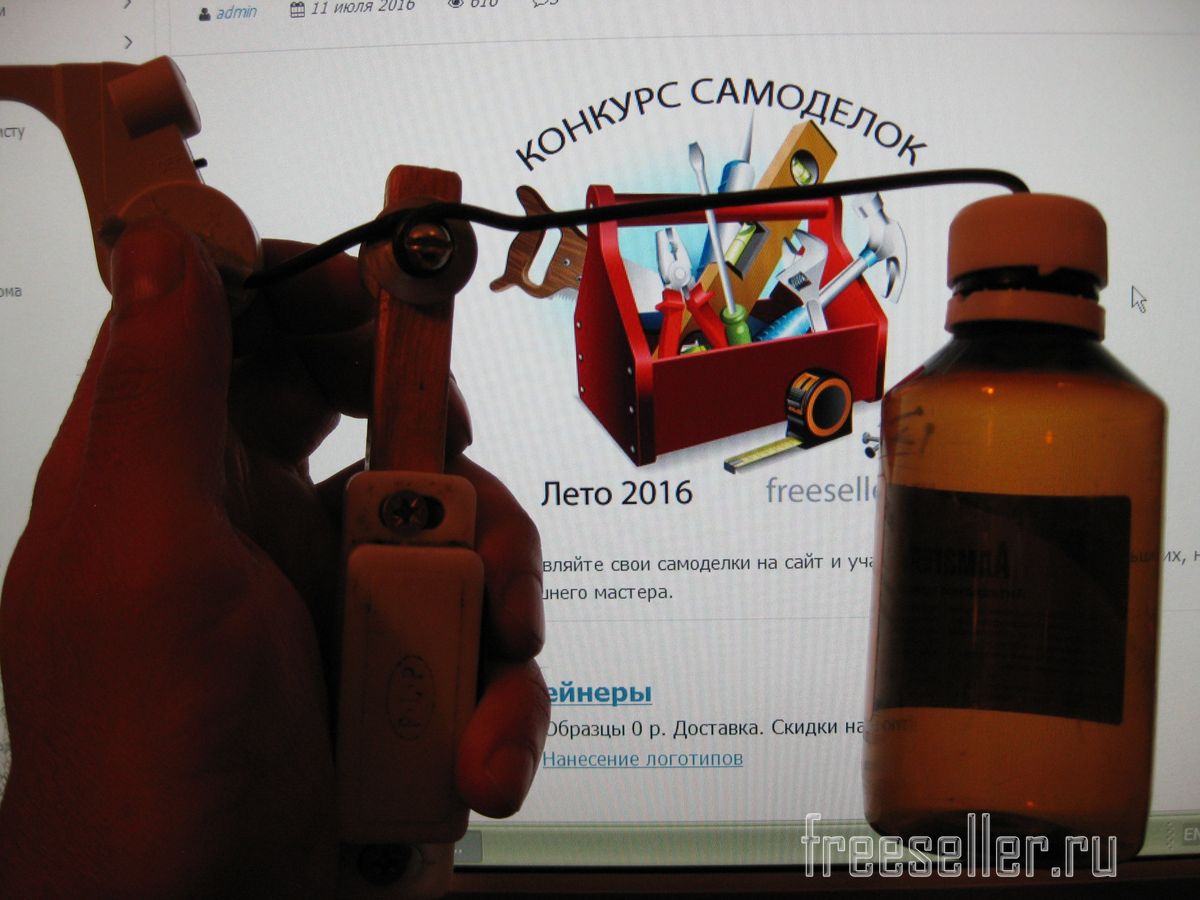

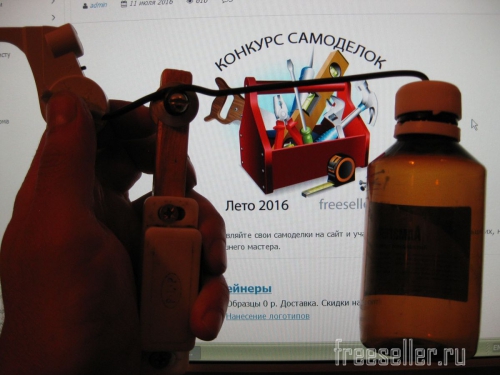

И вот наш датчик готов!



Доработка звукового датчика наполнения бочки водой



Доработка звукового датчика наполнения бочки водой



Испытания



Теперь испытаем его в работе.

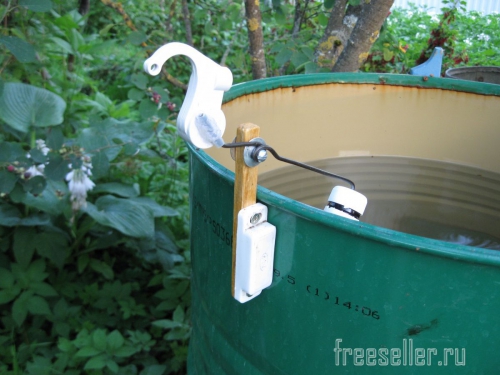

Сначала устанавливаем его на новую бочку.



Доработка звукового датчика наполнения бочки водой



На новой бочке, датчик держится прекрасно – очень прочно и надежно. Кроме того, за счет установки магнита на бочке чуть выше или ниже, в пределах 2-3 см, можно регулировать уровень воды, при котором будет срабатывать датчик.

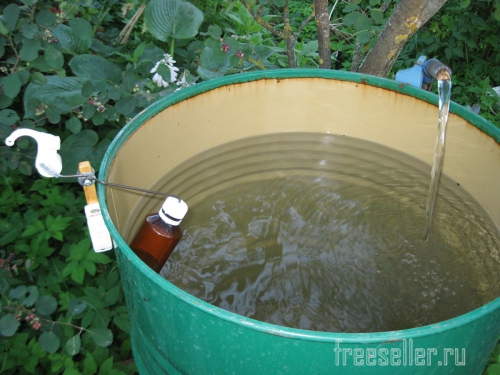

Теперь откроем воду и дождемся срабатывания датчика.



Доработка звукового датчика наполнения бочки водой



Когда бочка наполнилась, датчик сработал в штатном режиме.



Доработка звукового датчика наполнения бочки водой

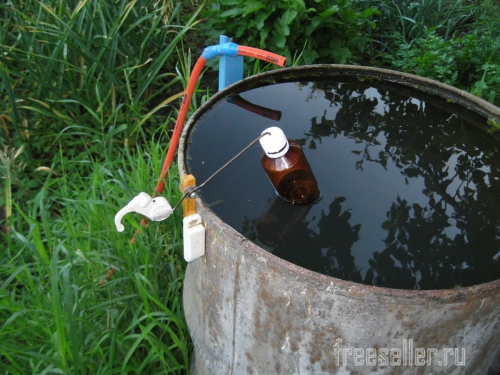

Затем, я установил датчик на старую бочку.



Доработка звукового датчика наполнения бочки водой



Надо сказать, что на старой бочке, магнит держится несколько хуже, видимо в связи с тем, что бочка это довольно старая и на ней находится толстый слой краски, поскольку в прошлом ее неоднократно красили.

Но, тем не менее, все равно, для нормальной работы датчика и такой силы притяжения магнита вполне хватает.

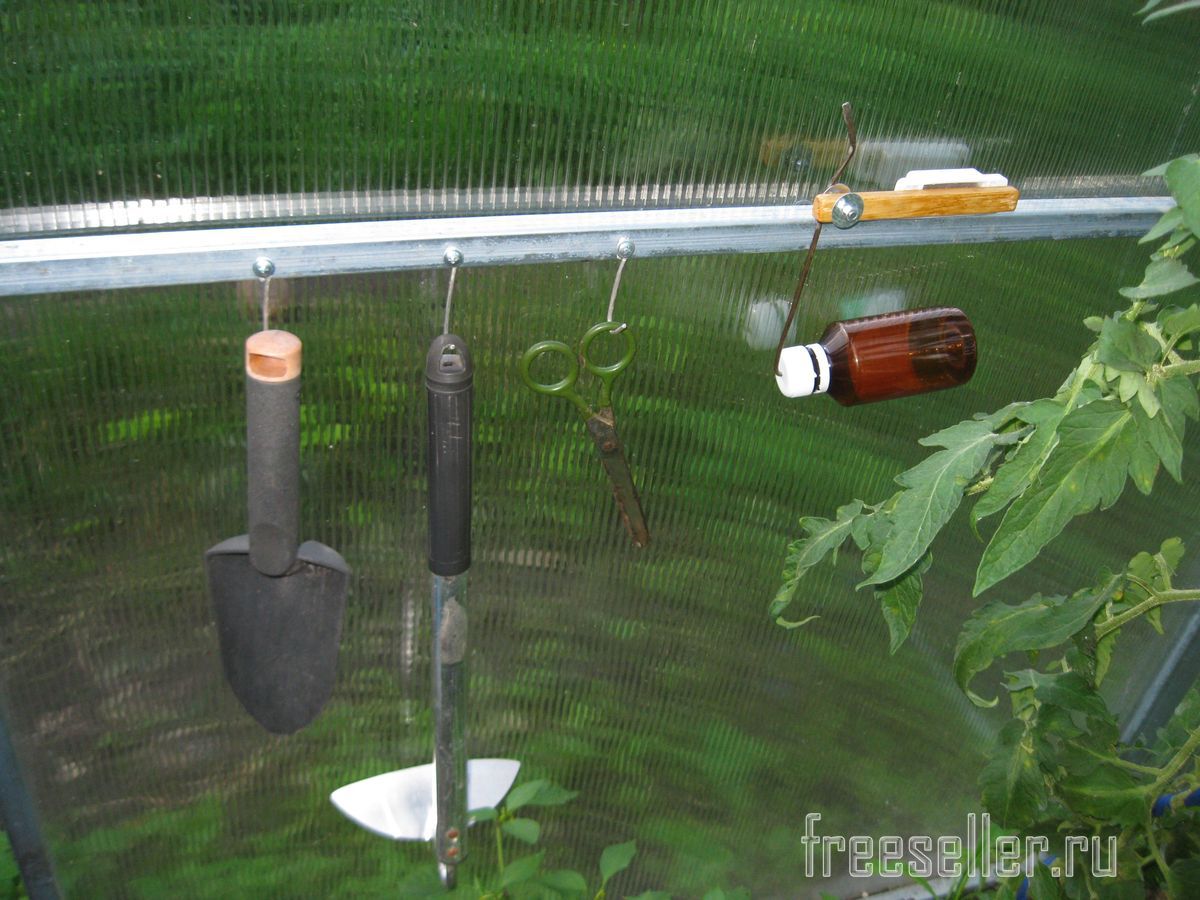

Так что новый вариант датчика, хорошо работает как на старой, так и на новой бочках. Кроме того, выяснилось, что его очень удобно хранить в теплице, просто прикрепив с помощью магнита к профилю каркаса теплицы.



Доработка звукового датчика наполнения бочки водой



Само же устройство «антисон», я снимаю и храню отдельно в полиэтиленовом пакетике, чтобы исключить попадание влаги. А перед самой работой, устанавливаю его на датчик.

Ну и на этом у меня все! Всем пока и удобной работы в саду и огороде!
