Приветствую всех любителей самоделок!
Хочу с вами поделиться своей работой, а именно самодельным детским Мольберт - трансформер!

На создание данной самоделки меня с подвигло грядущий День рождения племянницы, которой скоро исполнится 2 годика, и то, что она начала тянуться к прекрасному, а именно рисовать на обоях, мебели и т.д.. Поэтому было решено сделать мольберт. Начал с того, что пересмотрел все существующие варианты в интернете, далее в магазинах и т.д., какие-то задумки понравились, какие-то нет, одни были заточены специально под холст, другие под рисование мелками и т.д. В общем, разнообразие было, но как по мне - им не хватало универсальности, то есть дополнительных функций, поэтому было решено сделать что-то свое, которое бы отличало его от других.
Что именно я сделал сейчас, постараюсь подробно описать и показать.

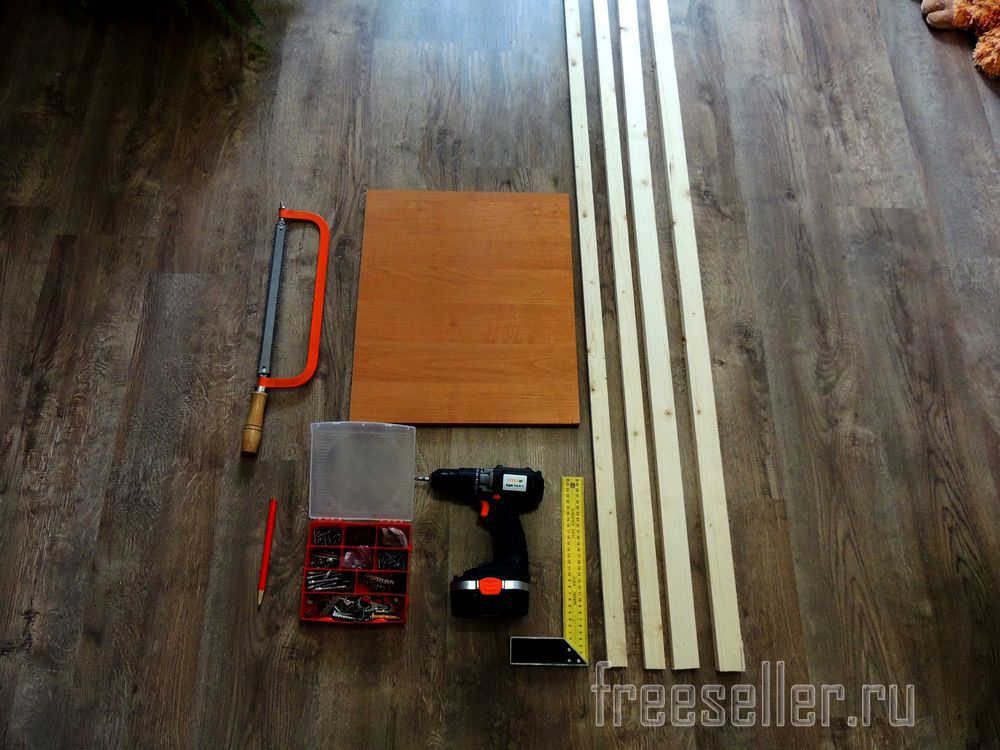

Мне понадобилось:



Материал:



- доска ДСП 48*40 см;
- рейка 4*2 см 6 метров ( лучше брать немного с запасом );
- рейка 3*2 см 3,5 метра ( лучше брать немного с запасом );
- 6 шт уголков 3*3 см ( для движущихся частей );
- 10 уголков 4*4 см ( для скрепление планок между собой );
- 2 щеколды;
- 2 петли 4*4 см;
- болт ( диаметр 6 ) - 6 см (6 шт) , 3 см (2 шт), 2 см (2 шт );
- гайка барашек 6 шт;
- шайбы 10 шт;
- саморезы разной длины;

Инструмент:


- пила;
- уголок;
- шуруповерт;
- карандаш;
- рулетка.



Детский мольберт-трансформер своими руками



Изготовление

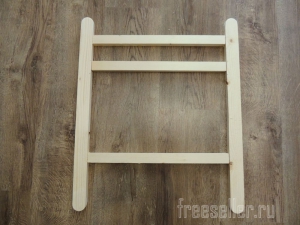

Сначала была собрана нижняя часть, размеры брал на свое предпочтение, 2 вертикальных рейки (диаметр 4*2 см), и 3 поперечных (диаметр 3*2 см).

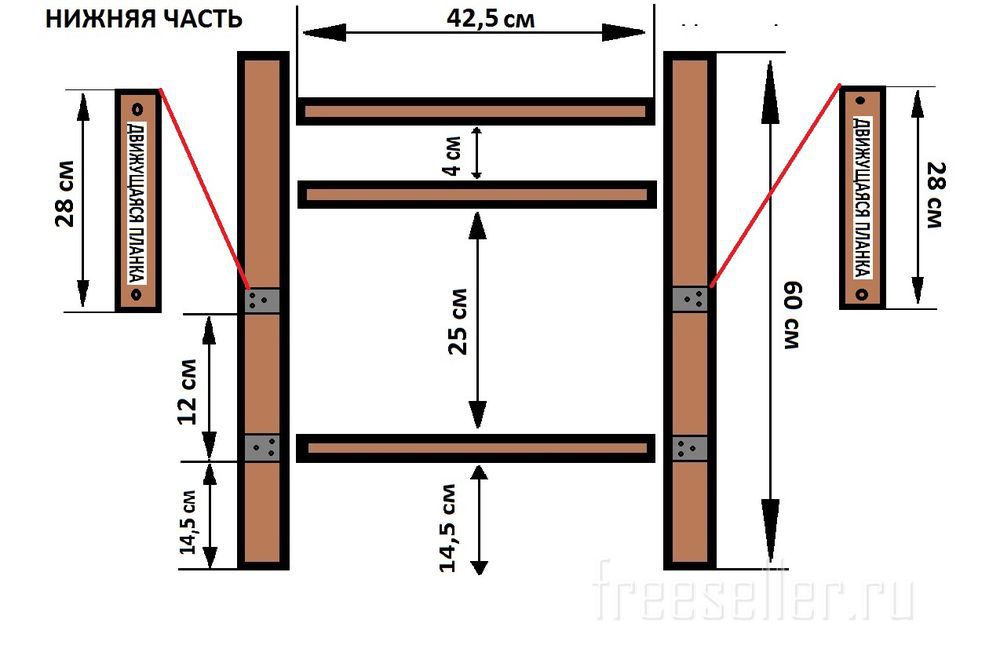

Набросал чертеж чтобы понятней было.



Детский мольберт-трансформер своими руками Детский мольберт-трансформер своими руками

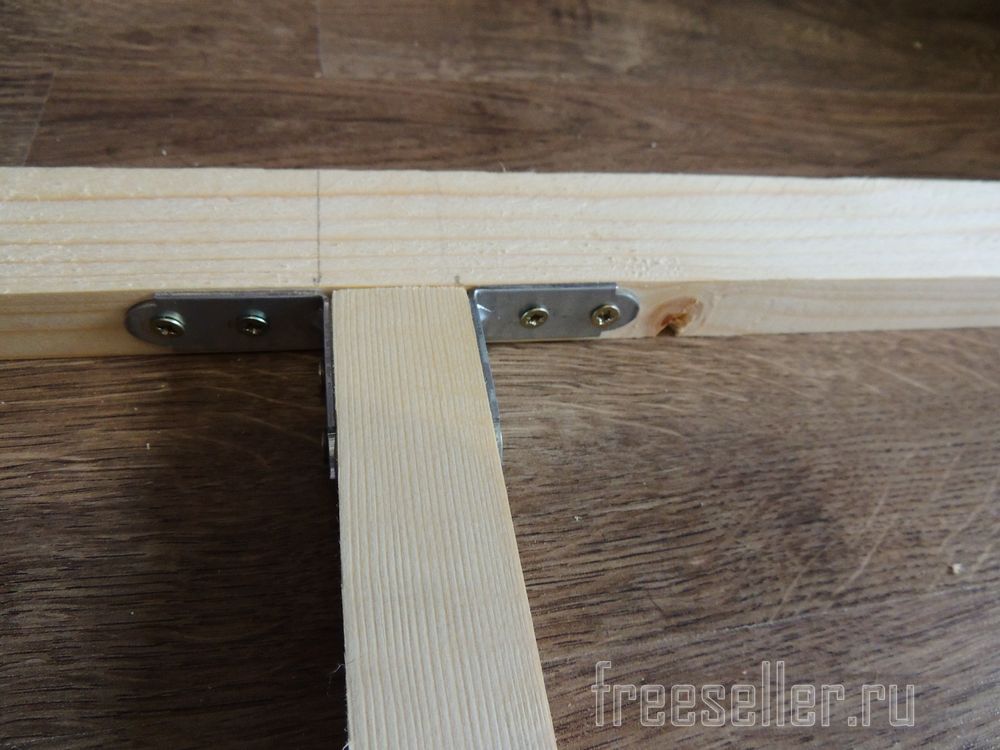

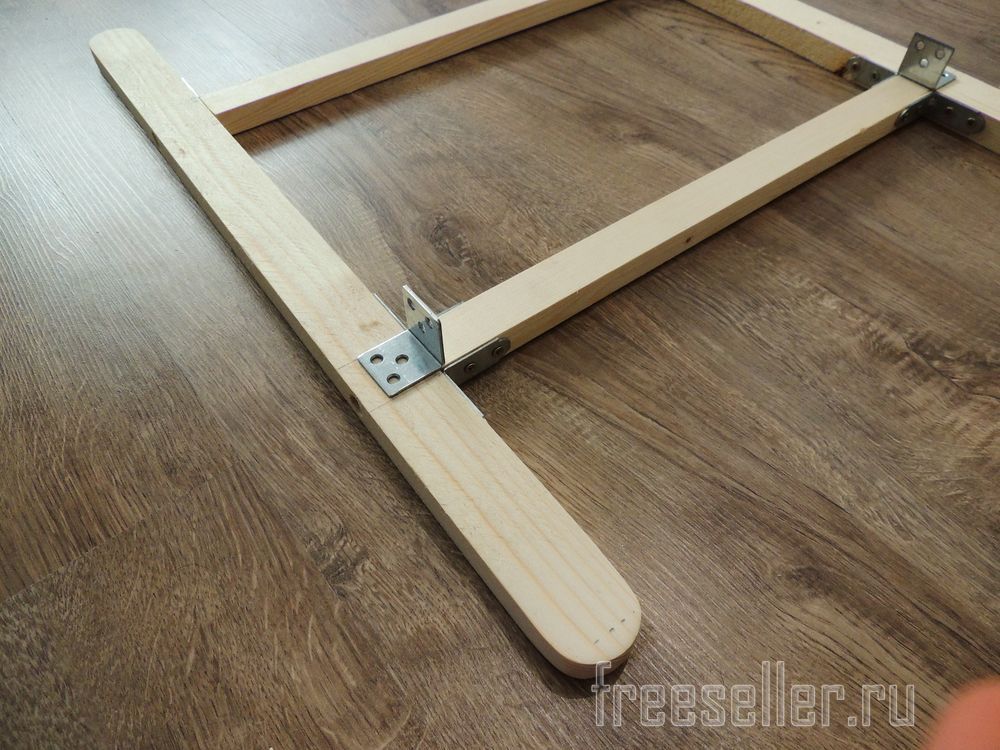

Скреплял между собой уголками 4*4 см (10 шт).



Детский мольберт-трансформер своими рукамиДетский мольберт-трансформер своими руками

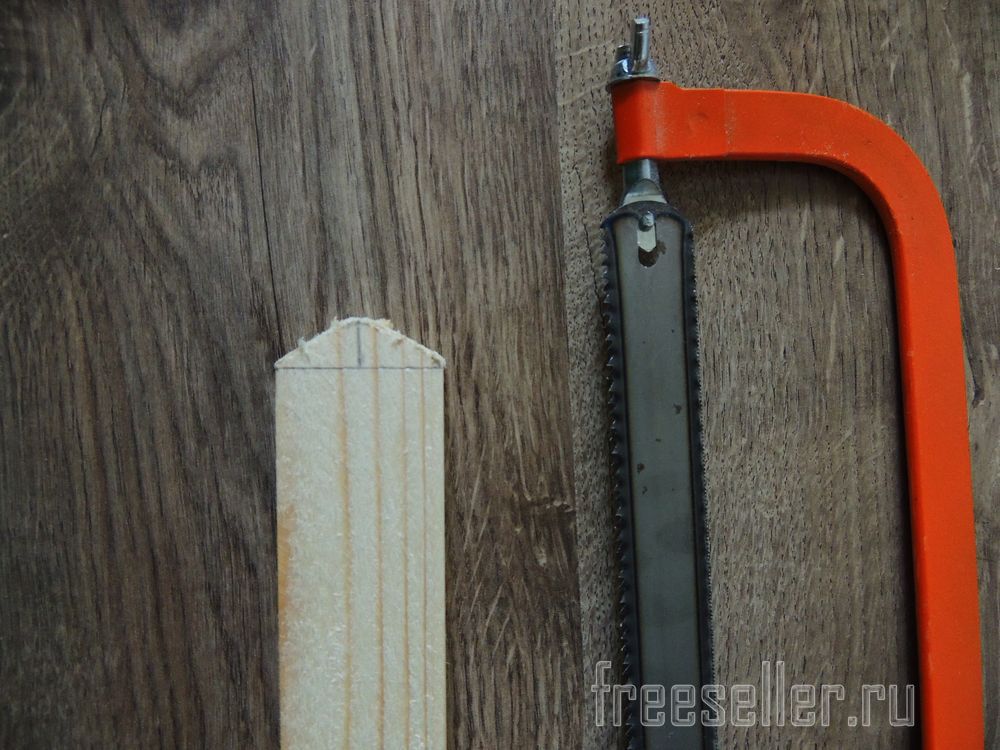

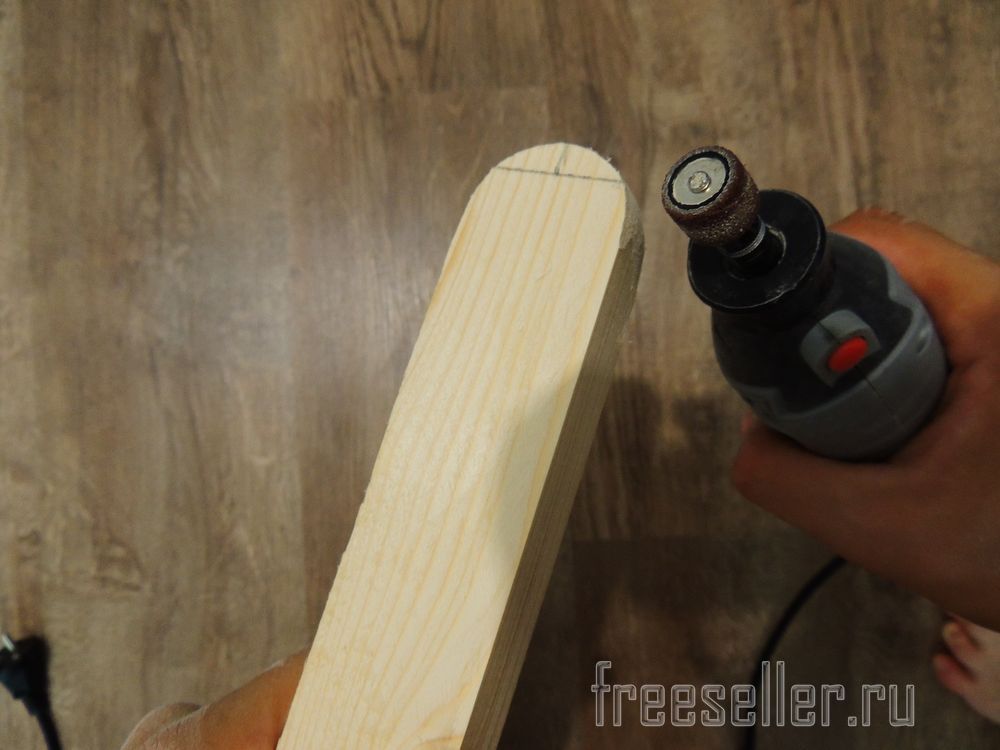

Рейку закруглил по краям, чтобы не было острых углов.



Детский мольберт-трансформер своими рукамиДетский мольберт-трансформер своими руками

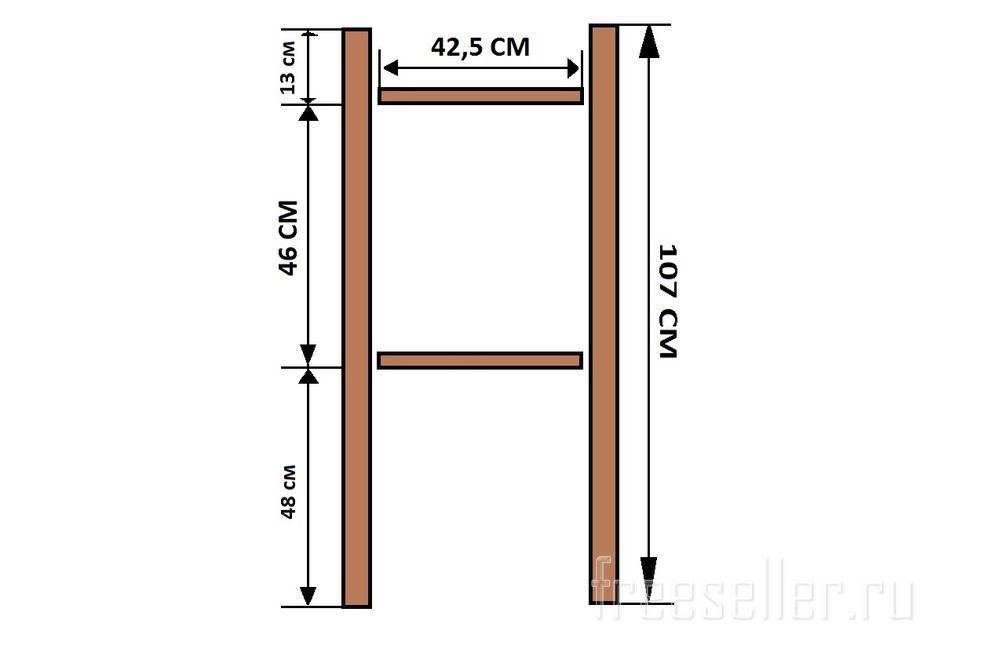

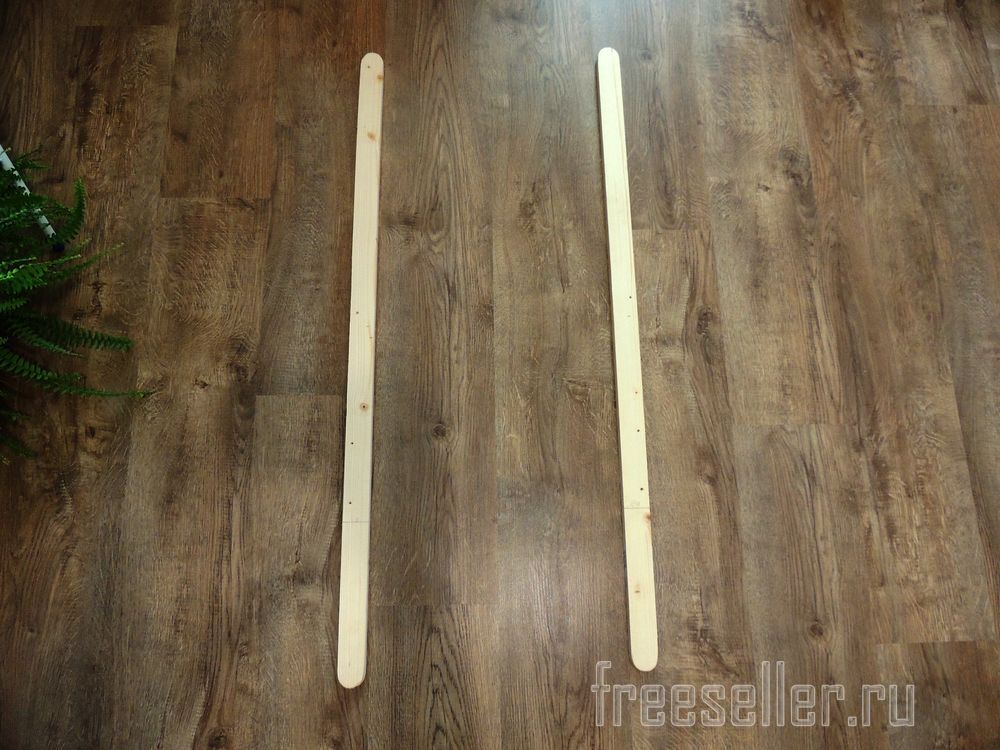

Далее отпилил 2 вертикальные рейки по 107 см каждая, края закруглил, по которым будет двигаться столешница (доска ДСП 48*40 см).



Детский мольберт-трансформер своими руками

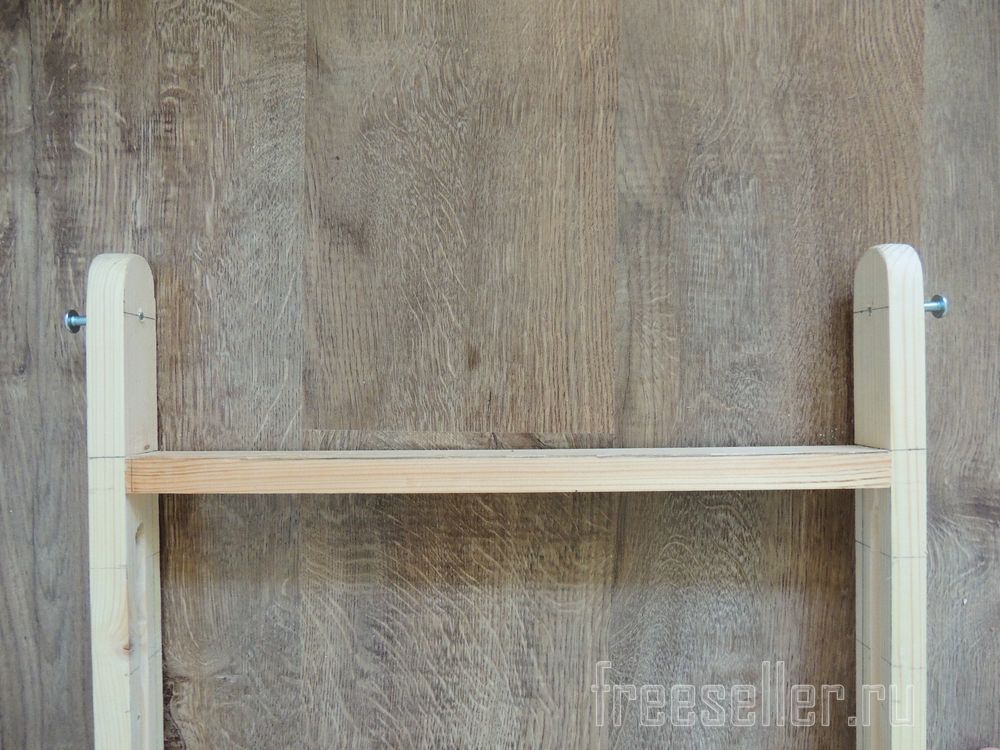

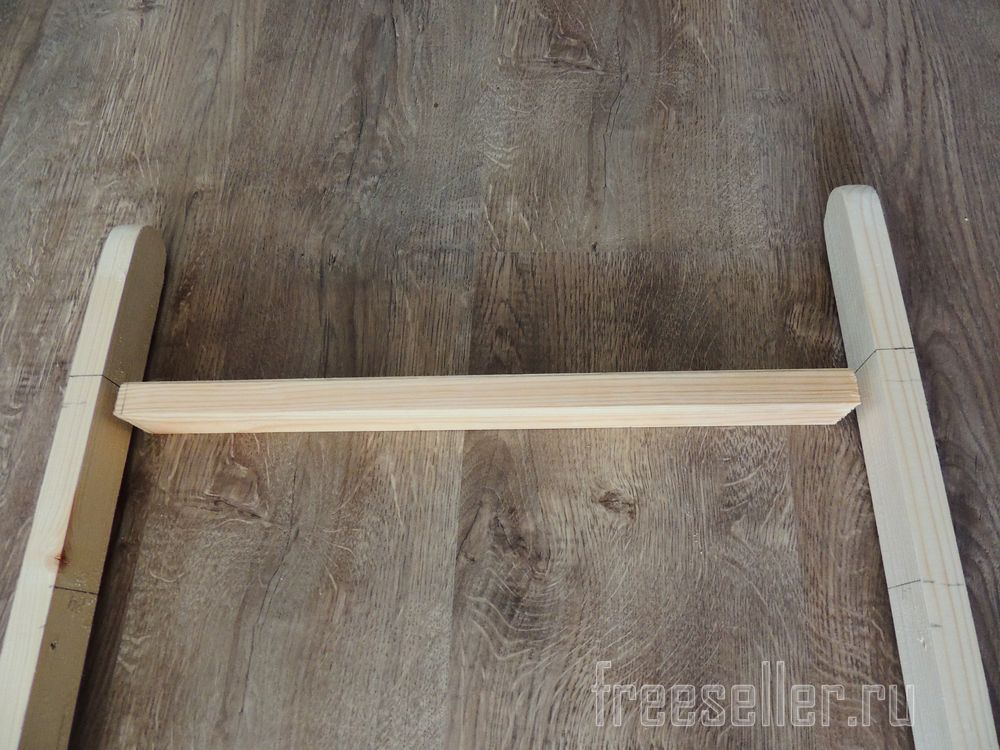

2 поперечины 42,5 см, скреплял саморезами.



Детский мольберт-трансформер своими руками



Прилагаю чертеж.



Детский мольберт-трансформер своими руками

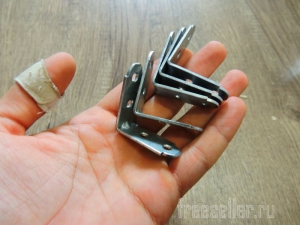

В нижней части закрепил два уголка (3*3 см ), на них будет двигаться вертикальная часть.



Детский мольберт-трансформер своими руками



Скрепил 2 болтами, длина 3 см ( 6 диаметр), несколько шайб, гайки барашек.



Детский мольберт-трансформер своими руками

Детский мольберт-трансформер своими рукамиДетский мольберт-трансформер своими руками

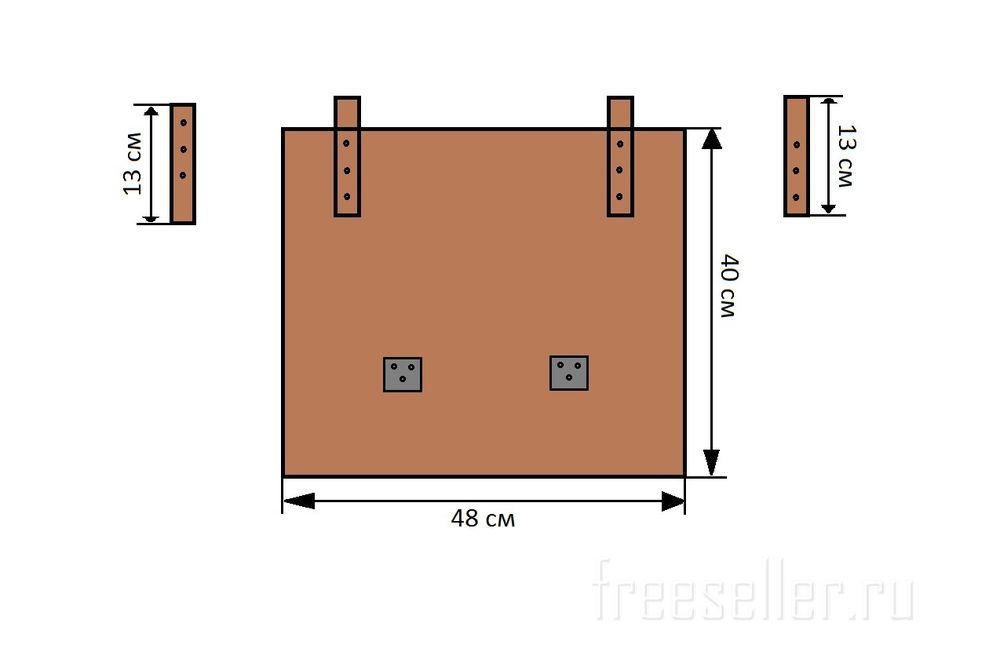

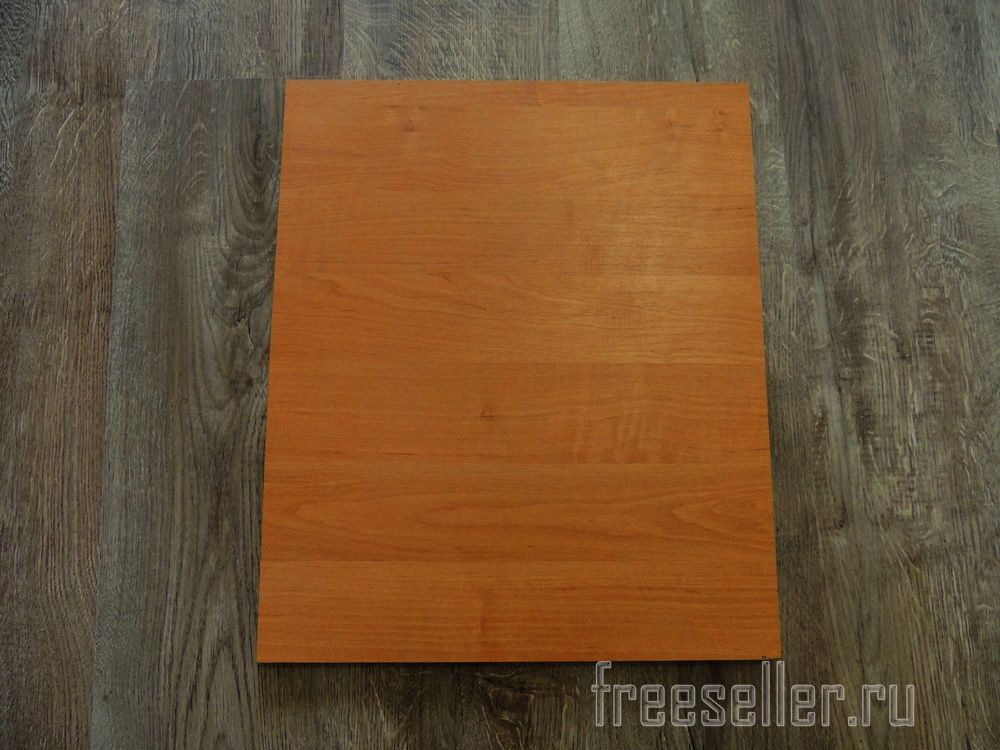

Был взят кусок ДСП 48* 40 см, который будет двигаться вверх, вниз по вертикальным полозьям, развернув его по горизонтали.



Детский мольберт-трансформер своими руками

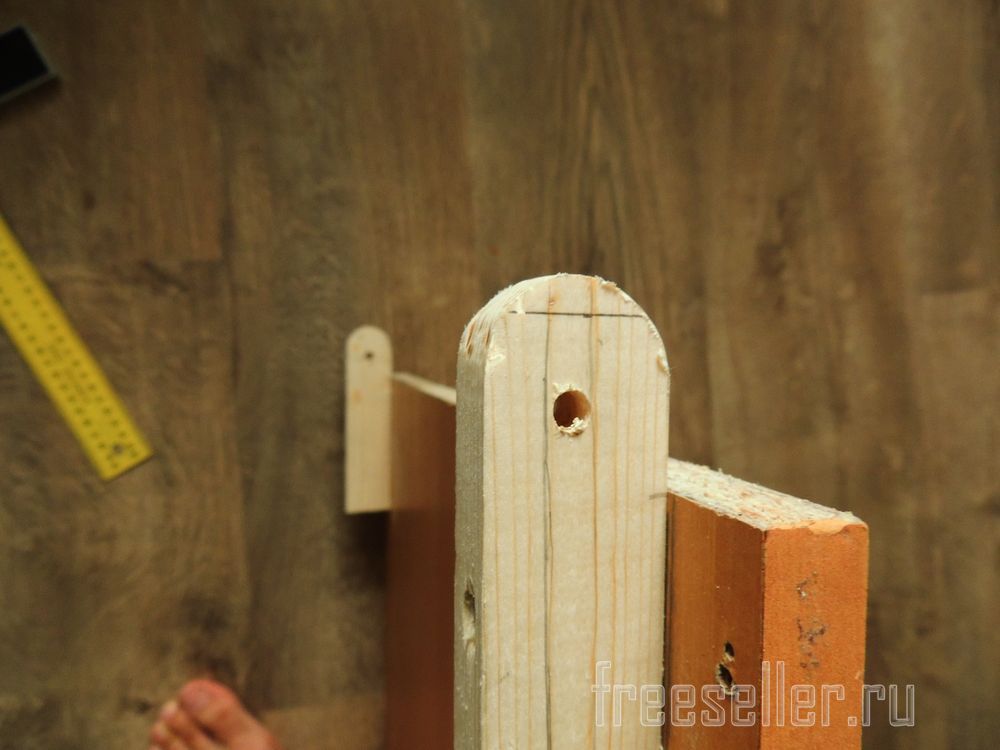

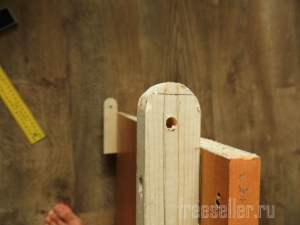

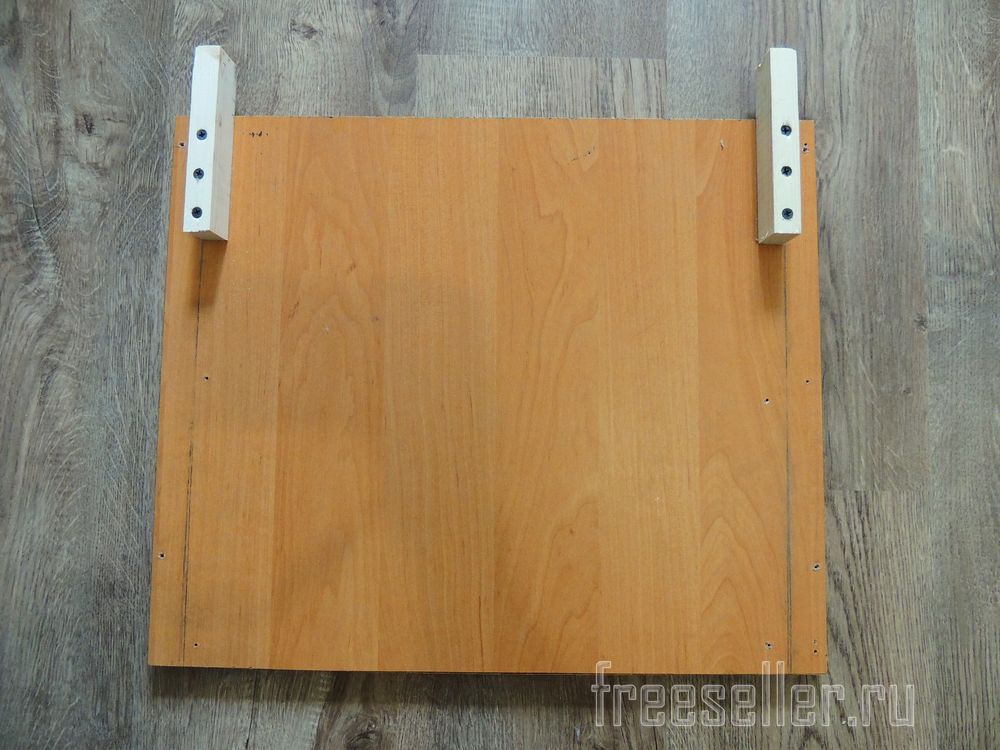

Далее прикручены 2 планки по бокам, за счет них будет двигаться столешница, закруглил и просверлил отверстия.



Детский мольберт-трансформер своими руками Детский мольберт-трансформер своими руками



Детский мольберт-трансформер своими руками

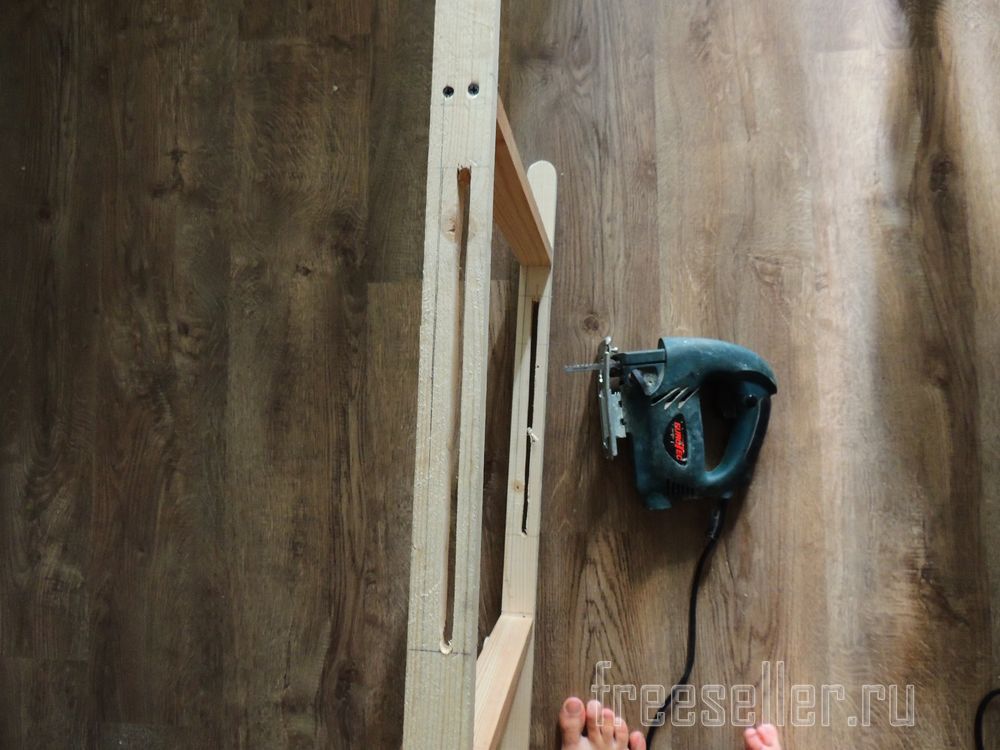

Далее на вертикальных планках сделал прорези, от поперечной планки до поперечной, на фото немного не так, так как переделывал.



Детский мольберт-трансформер своими руками



Тоже самое в нижней части.



Детский мольберт-трансформер своими руками Детский мольберт-трансформер своими руками

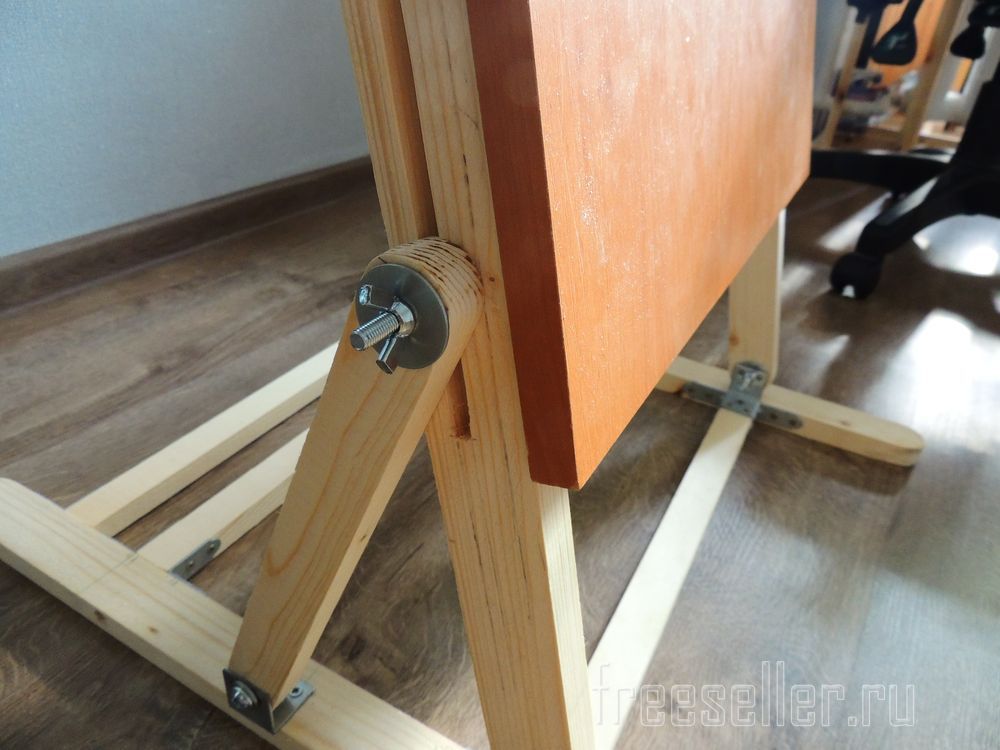

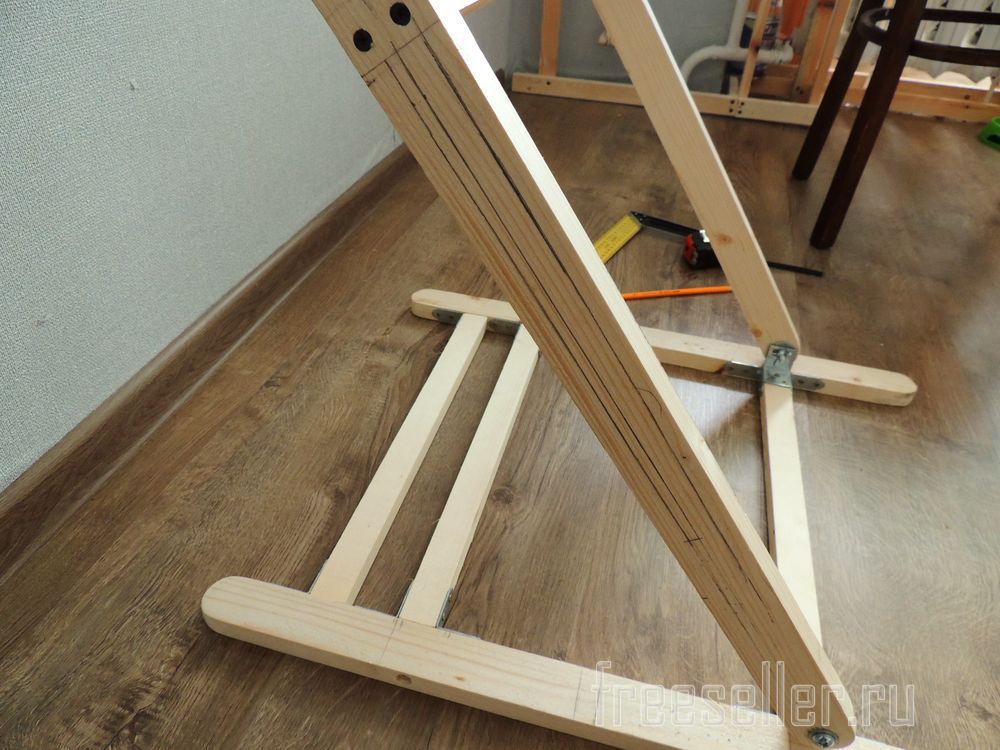

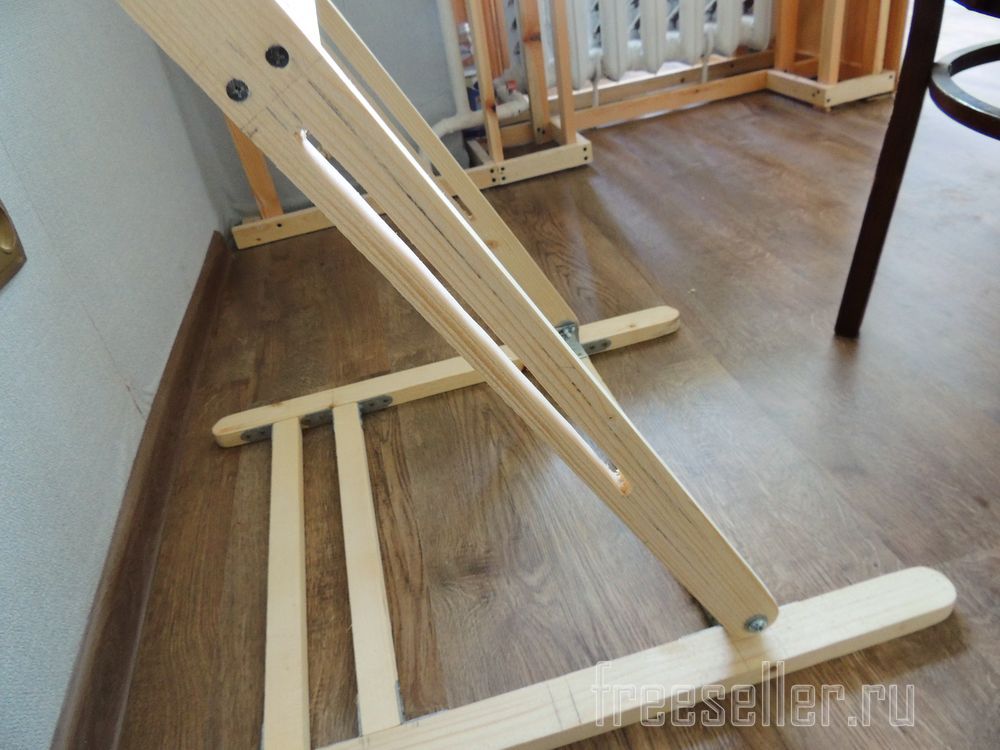

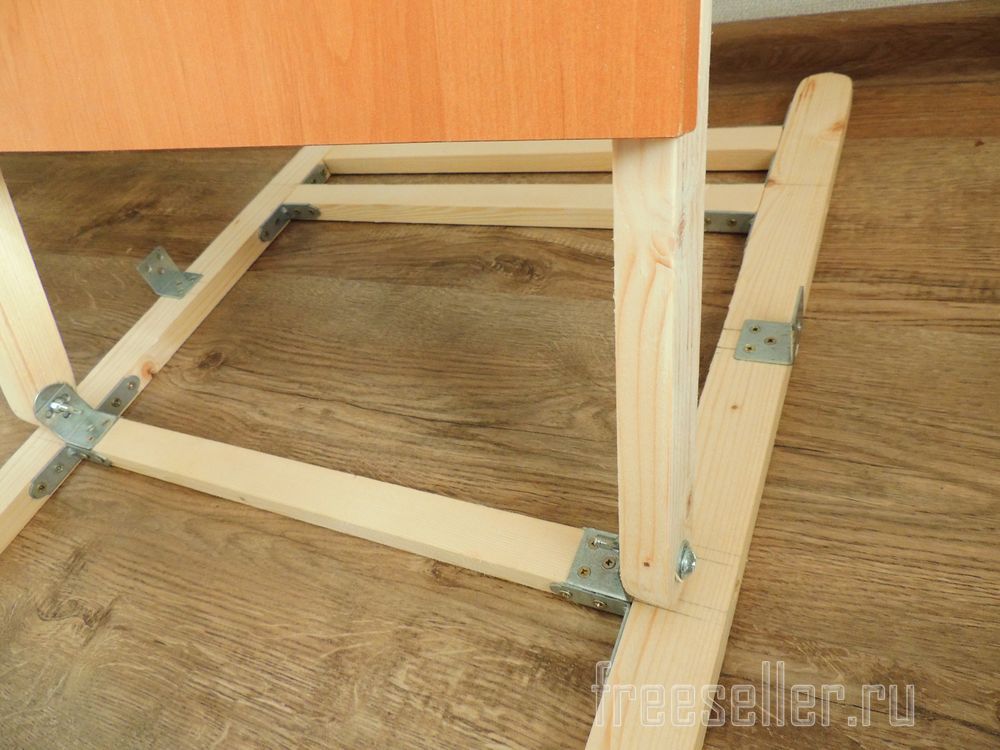

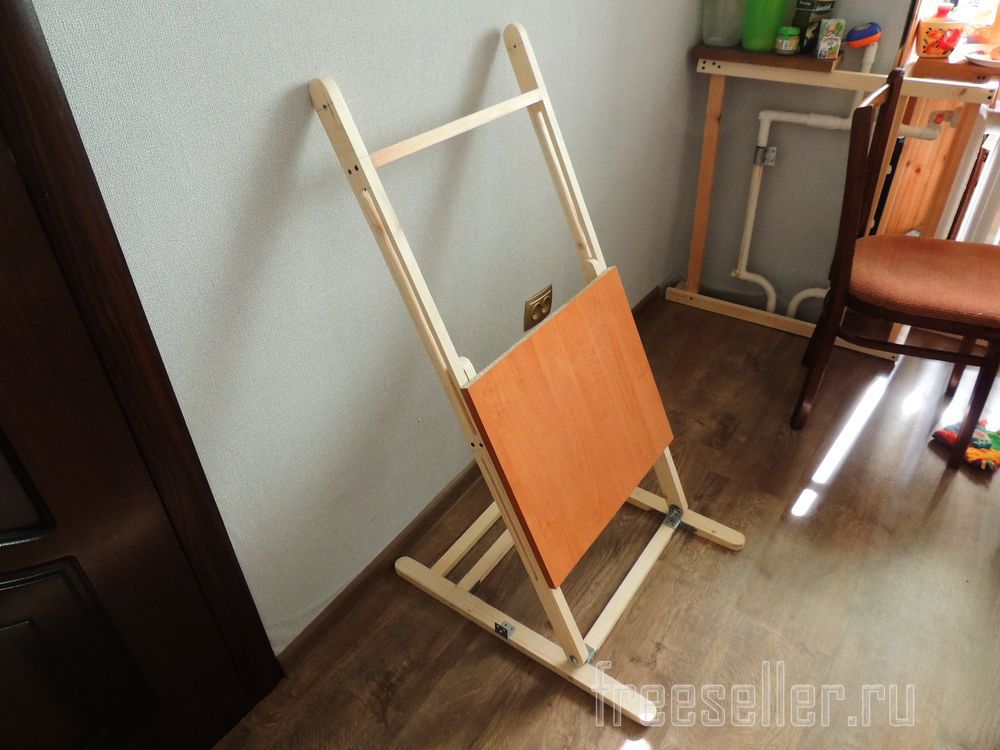

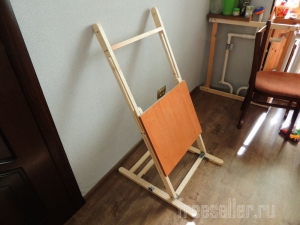

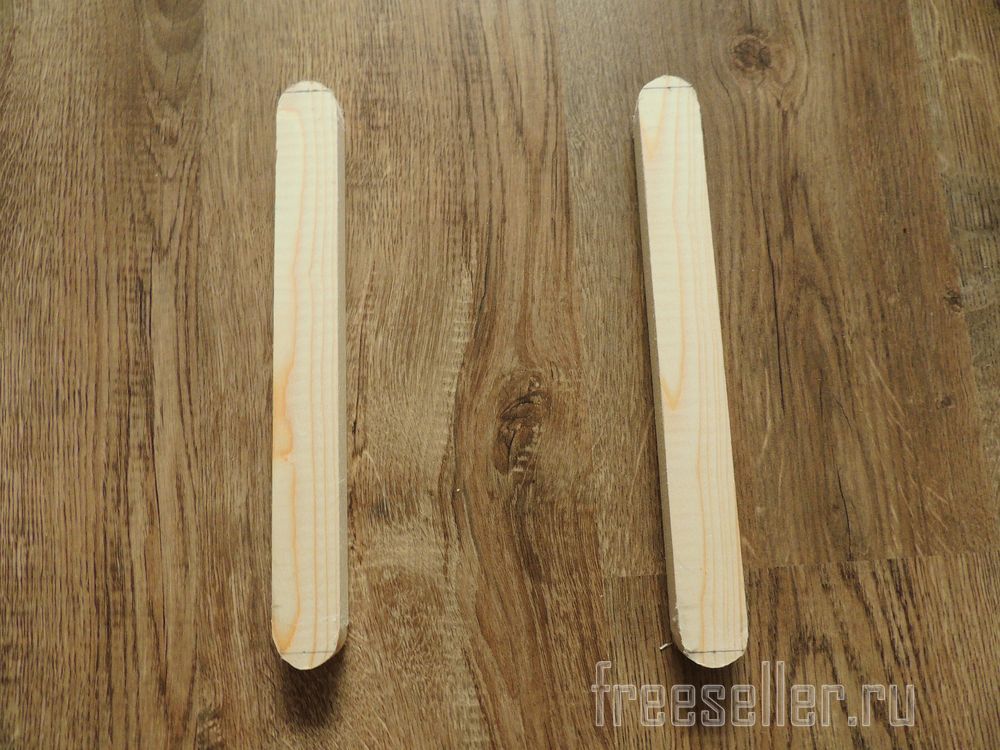

Далее отпилил 2 планки по 28 см каждая, которые будут крепиться на нижнюю часть, за счет них можно будет менять угол наклона.



Детский мольберт-трансформер своими руками

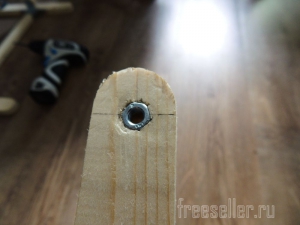

Закрепил на 2 уголка, 2 см болтом в нижней части, и 6 см болтом в верхней + несколько шайб, только я немного потом переделал, развернув болт в другую сторону, что бы острая часть не выпирала, и ребенок не мог пораниться, безопасность превыше всего!



Детский мольберт-трансформер своими рукамиДетский мольберт-трансформер своими руками



Детский мольберт-трансформер своими рукамиДетский мольберт-трансформер своими руками



Так как я хотел добавить функциональности, придумал небольшую доработку, а именно превращение мольберта в парту.

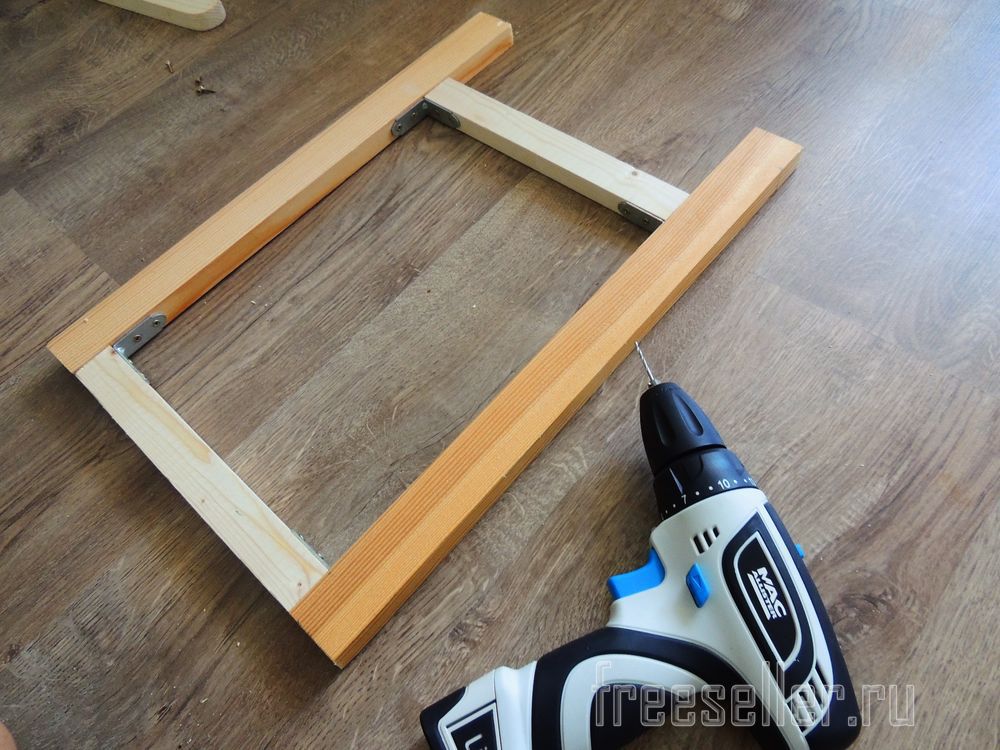

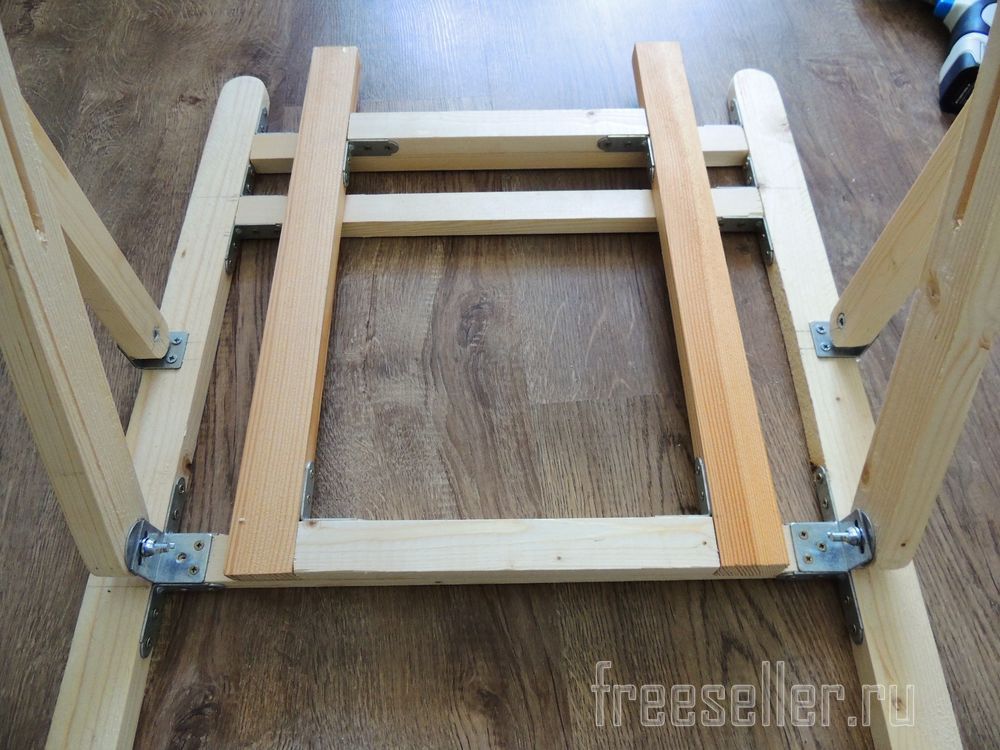

Для этого я сделал нижнюю опору.



Детский мольберт-трансформер своими руками



Размеры.



Детский мольберт-трансформер своими руками



Ложиться она будет на нижнюю часть.



Детский мольберт-трансформер своими руками



Чтобы конструкция двигалась - закрепил на 2 петли размером 4*4 см.



Детский мольберт-трансформер своими руками

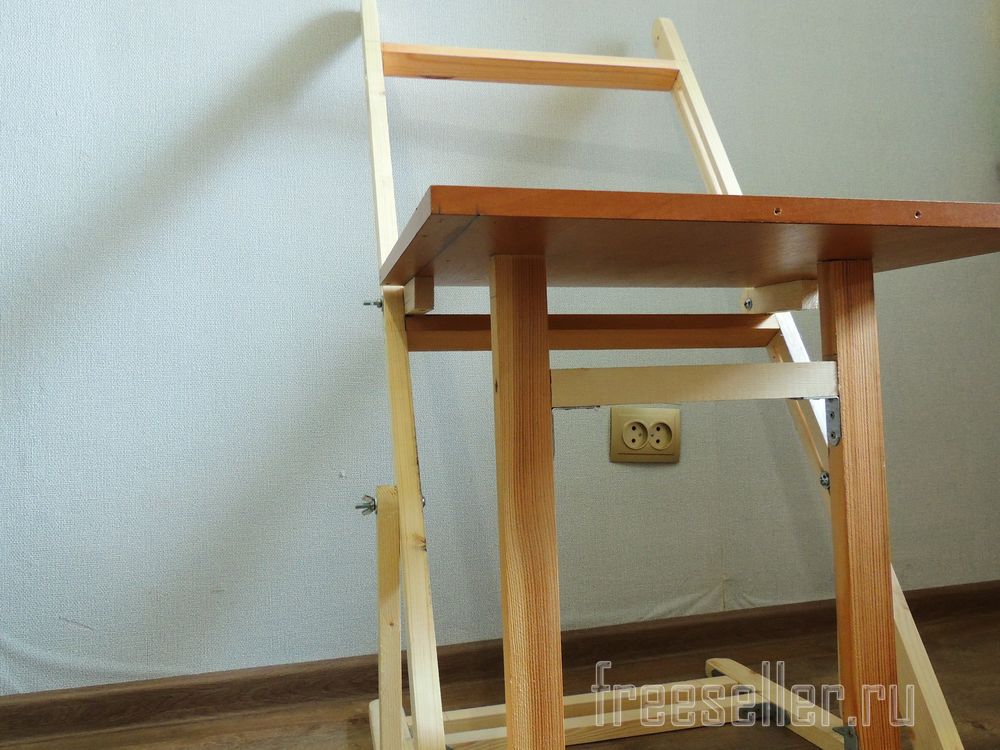

В разложенном виде.



Детский мольберт-трансформер своими руками

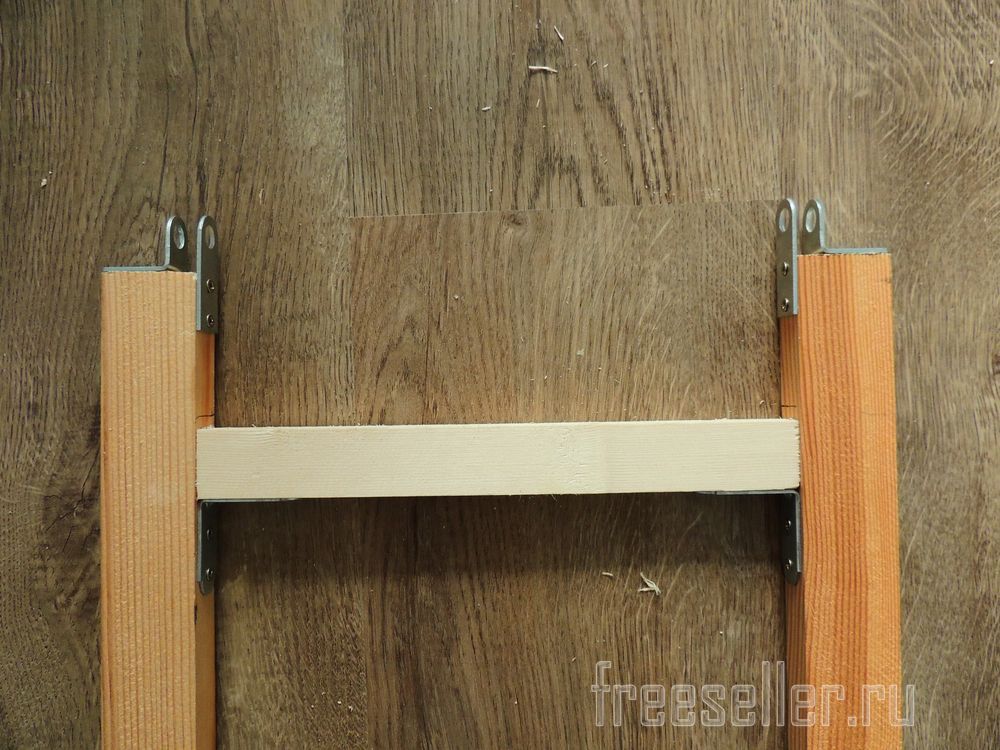

Так как конструкция должна фиксироваться, я взял 4 проушины для замков, угловую и ровную, закрепил саморезами.



Детский мольберт-трансформер своими руками

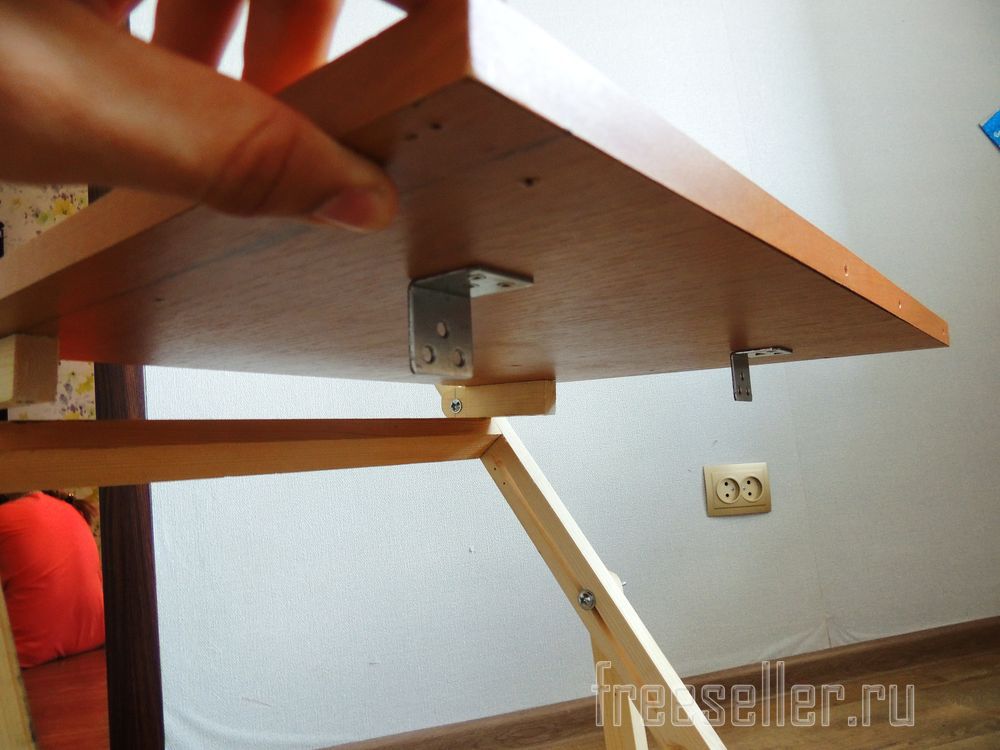

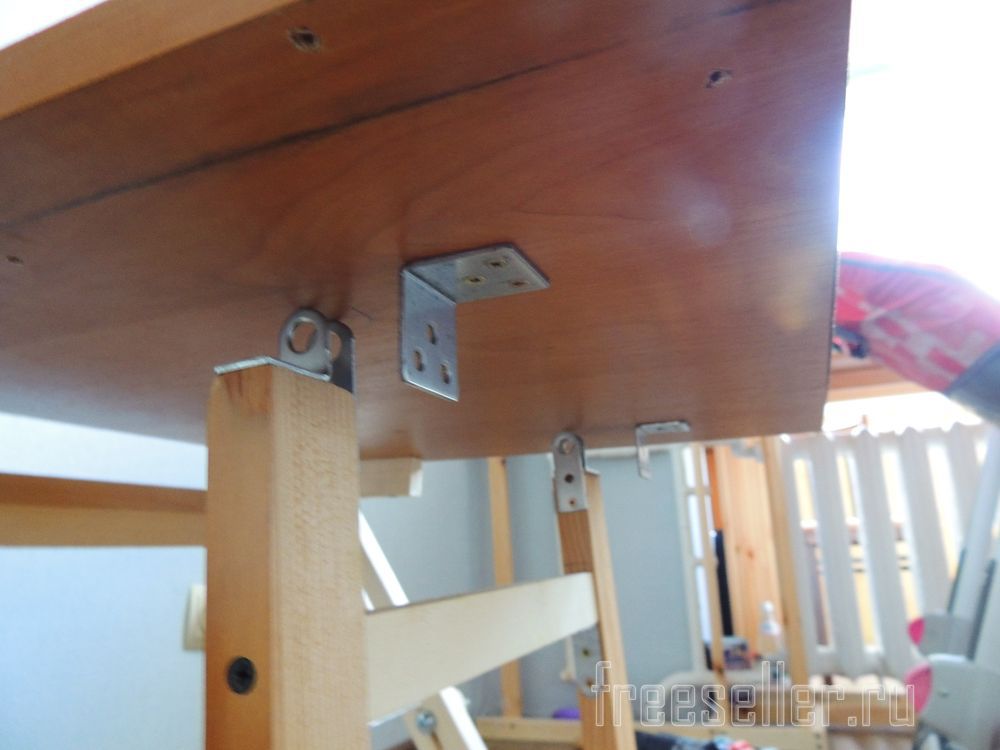

Далее взял 2 уголка, и закрепил в нижней части столешницы, они будут стопорить в нужном месте опору, вот таким образом.



Детский мольберт-трансформер своими рукамиДетский мольберт-трансформер своими руками

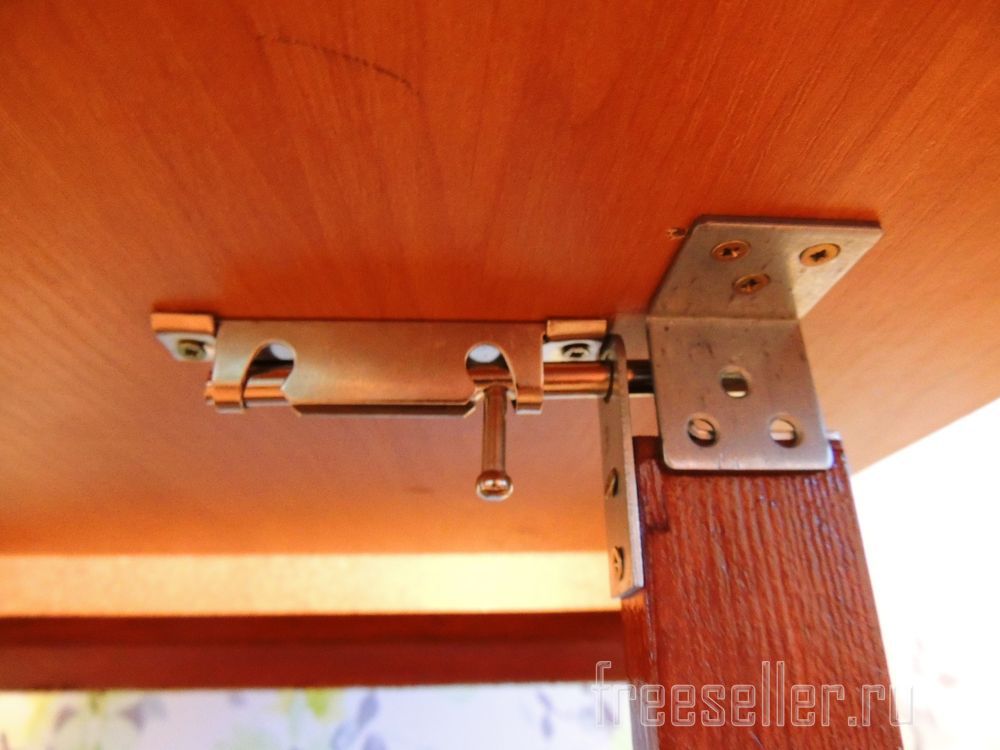

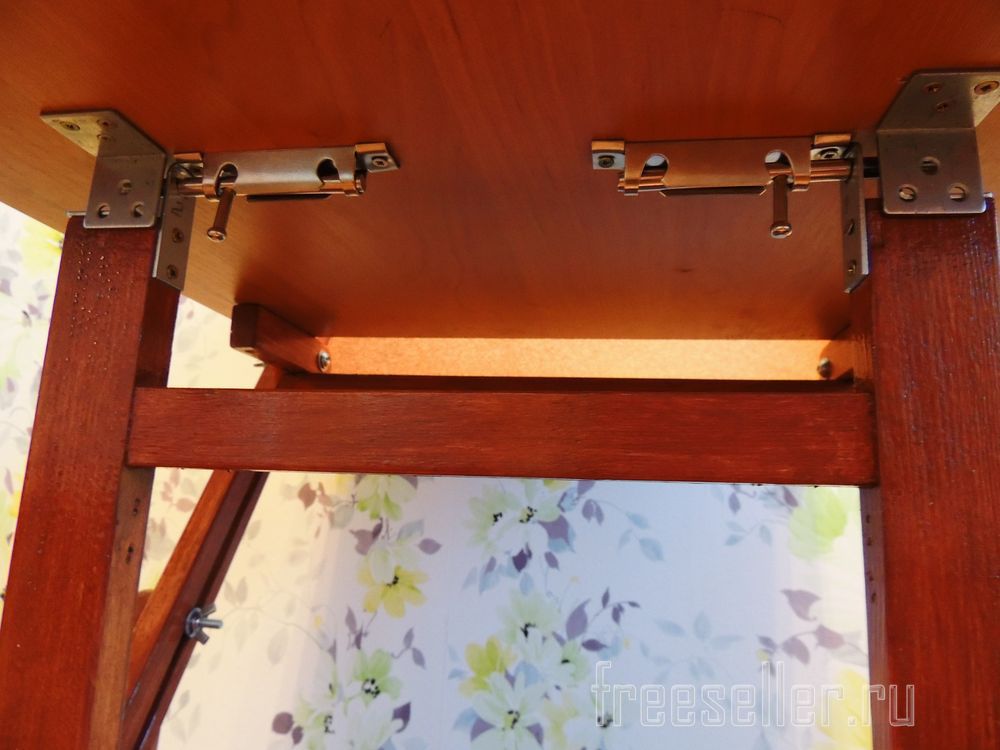

Чтобы окончательно зафиксировать положение стойки, я взял 2 щеколды, и закрепил их напротив проушин.



Детский мольберт-трансформер своими рукамиДетский мольберт-трансформер своими руками

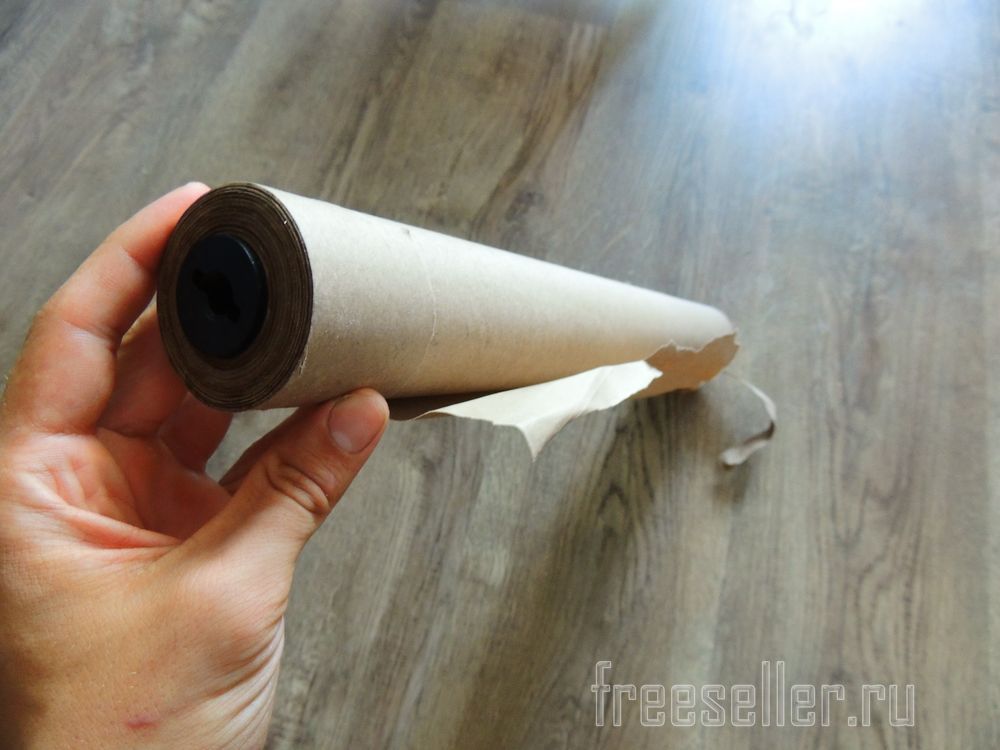

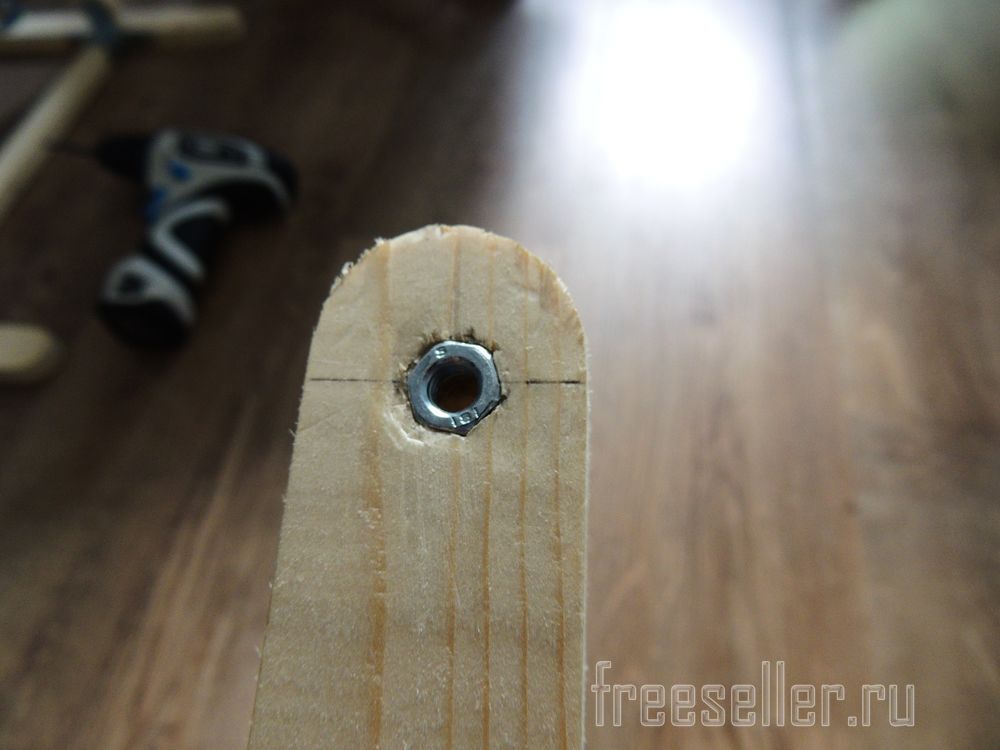

Так как дети много рисуют, я решил добавить рулон бумаги в верхней части, который бы разматывался, для этого просверлил два отверстия и вкрутил 2 болта по 6 см, на них будет вращаться рулон. Бумага еще советских времен, как только ребенок приловчился рисовать, можно купить белую бумагу для плоттера формата А3, и она идеально подойдет.



Детский мольберт-трансформер своими рукамиДетский мольберт-трансформер своими руками

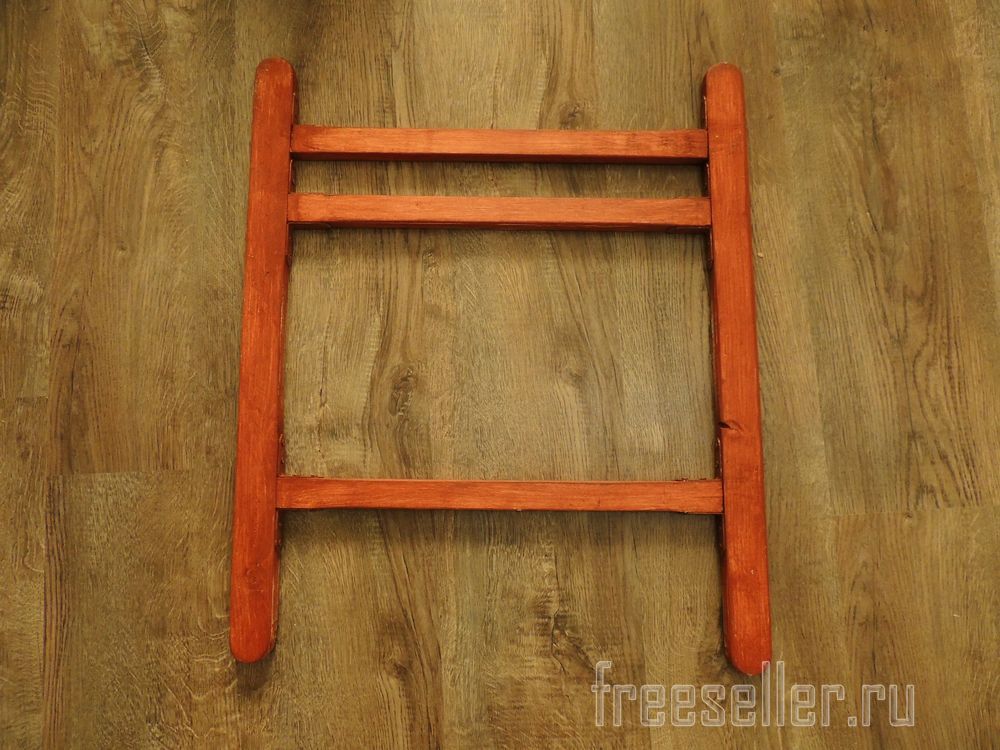

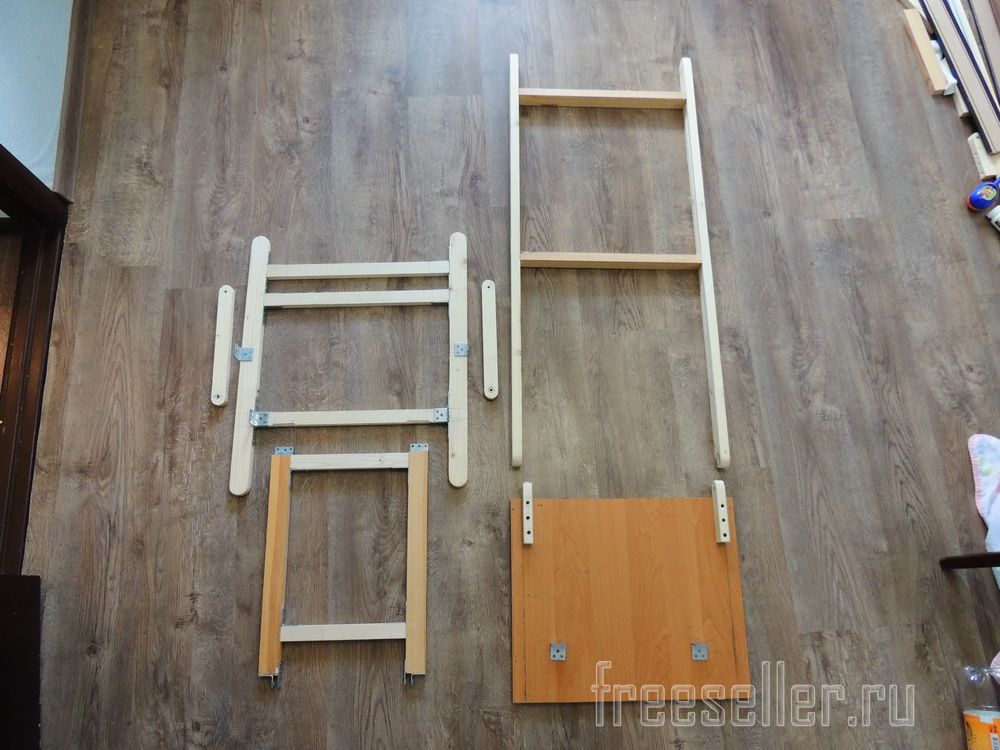

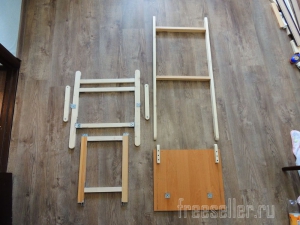

Теперь, когда все практически готово разбираем конструкцию, шлифуем наждачкой, покрываем декоративным покрытием и лаком.



Детский мольберт-трансформер своими рукамиДетский мольберт-трансформер своими руками

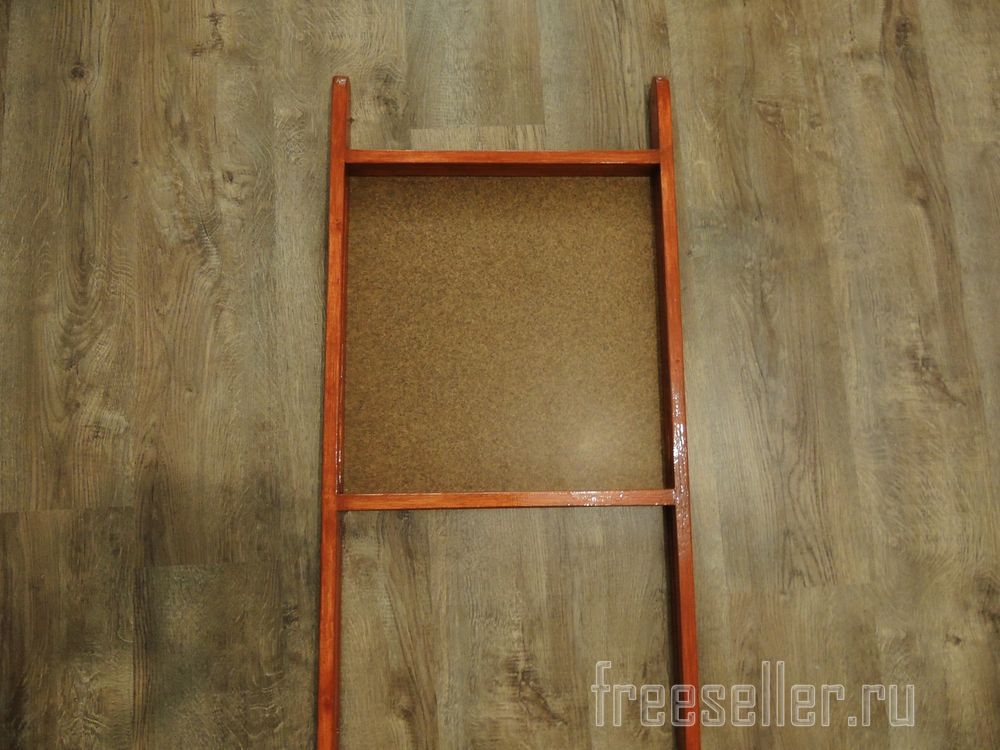

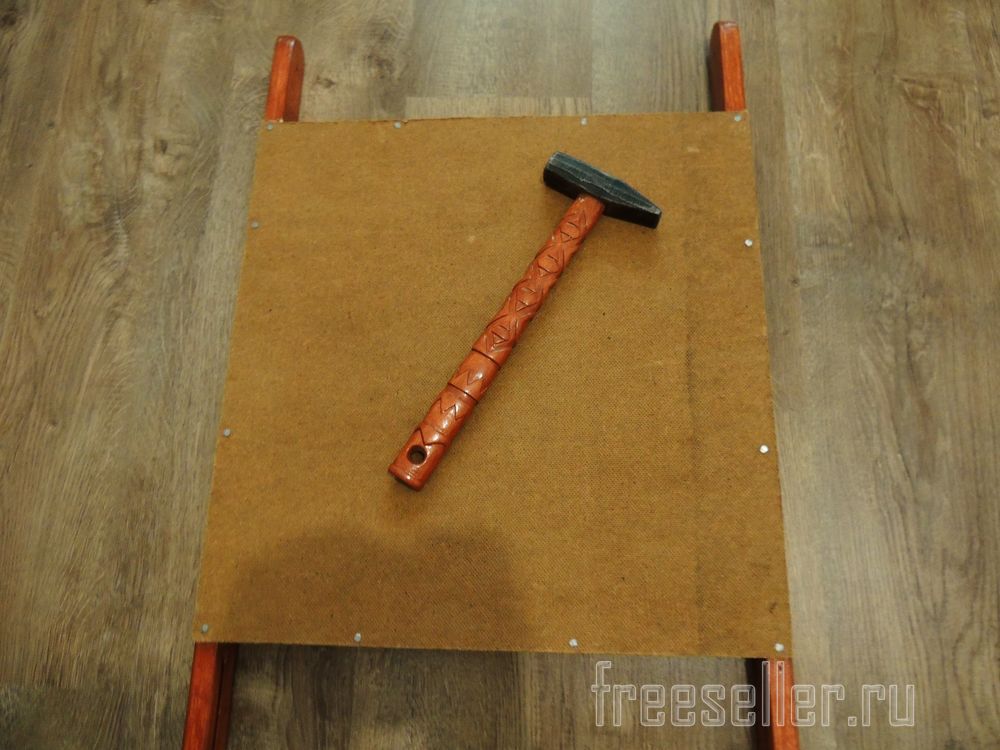

Далее было решено закрыть пустоту на вертикальной стойке, которая находится за столешницей, куском ДВП.



Детский мольберт-трансформер своими рукамиДетский мольберт-трансформер своими руками

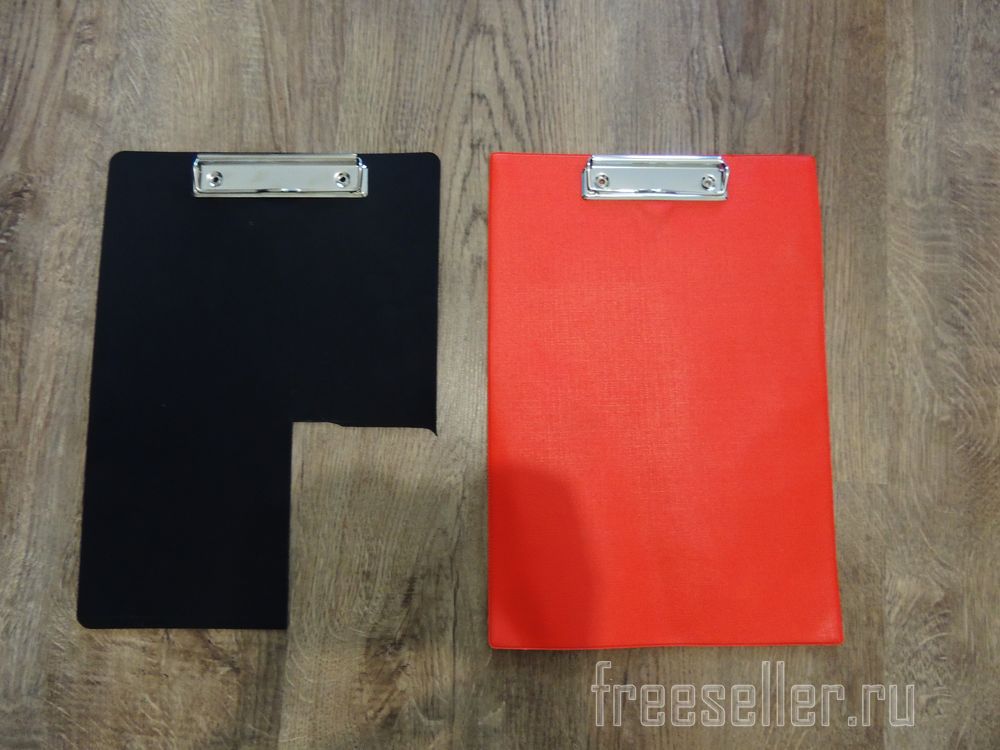

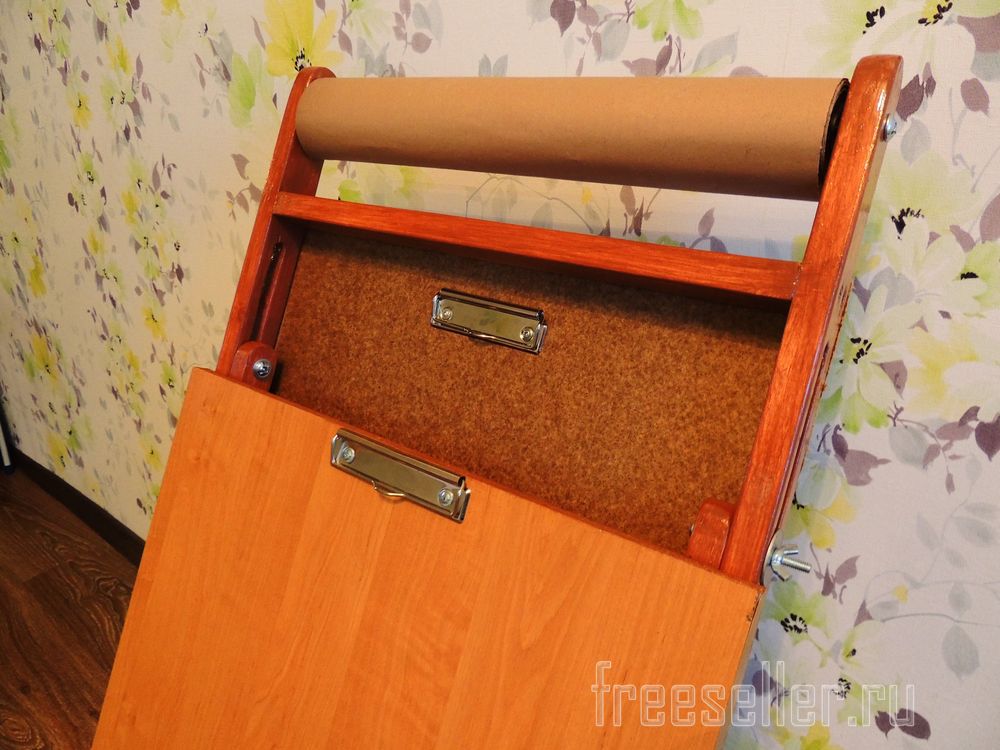

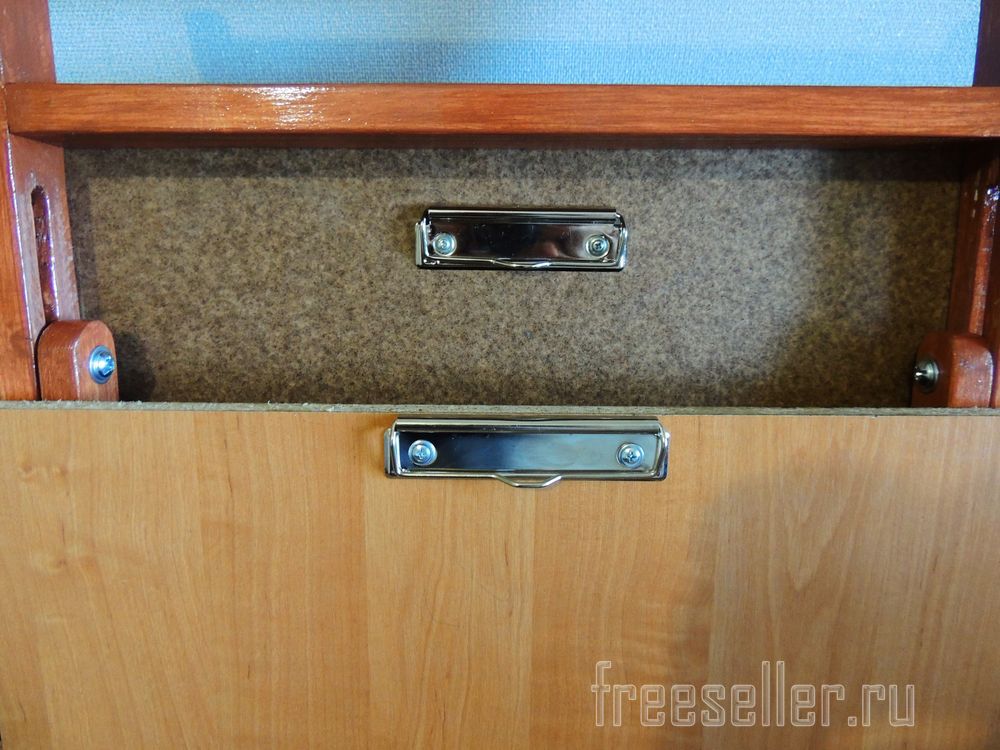

Далее собрал конструкцию, и закрепил два держателя бумаги, которые снял с планшета, таким образом можно закрепить любой кусок бумаги и рисовать на нем, идеально подходит формат А3.



Детский мольберт-трансформер своими рукамиДетский мольберт-трансформер своими руками

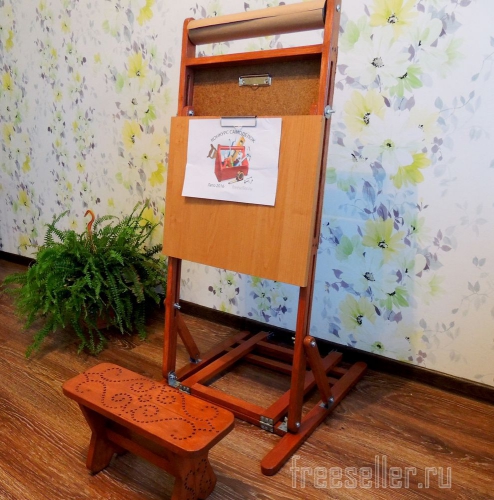

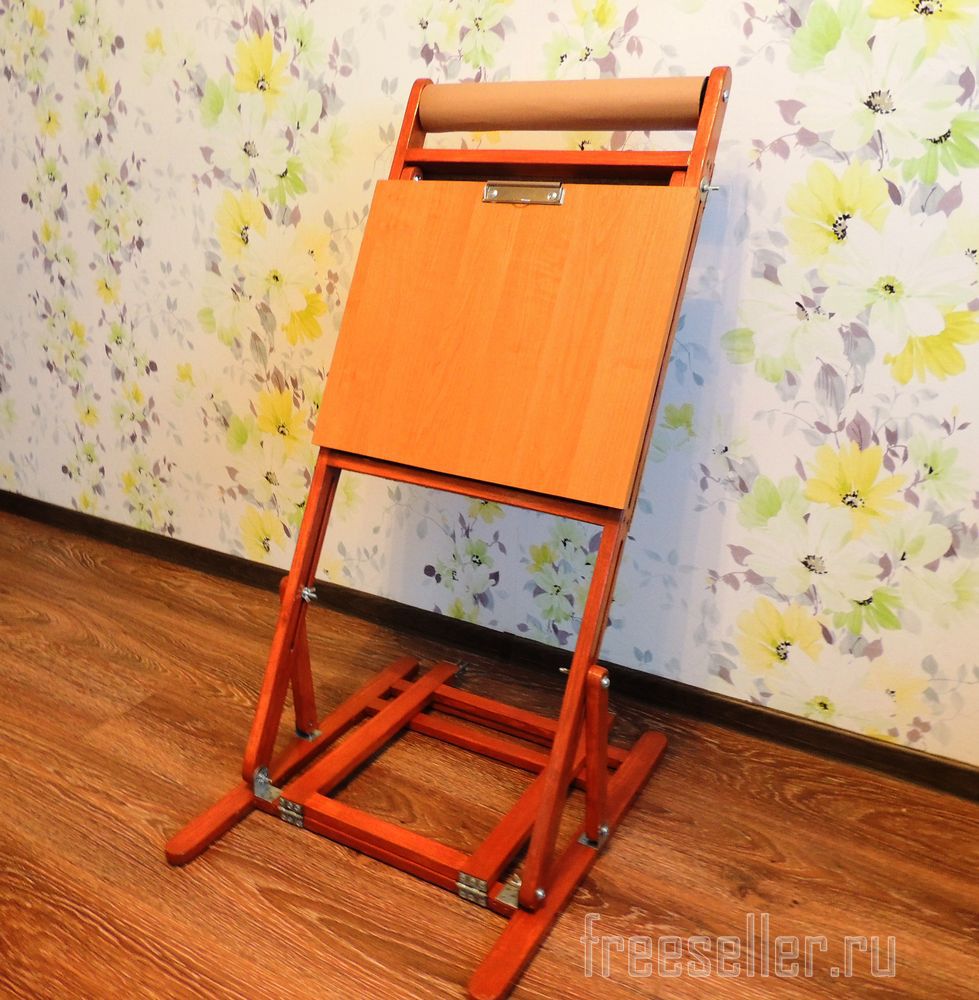

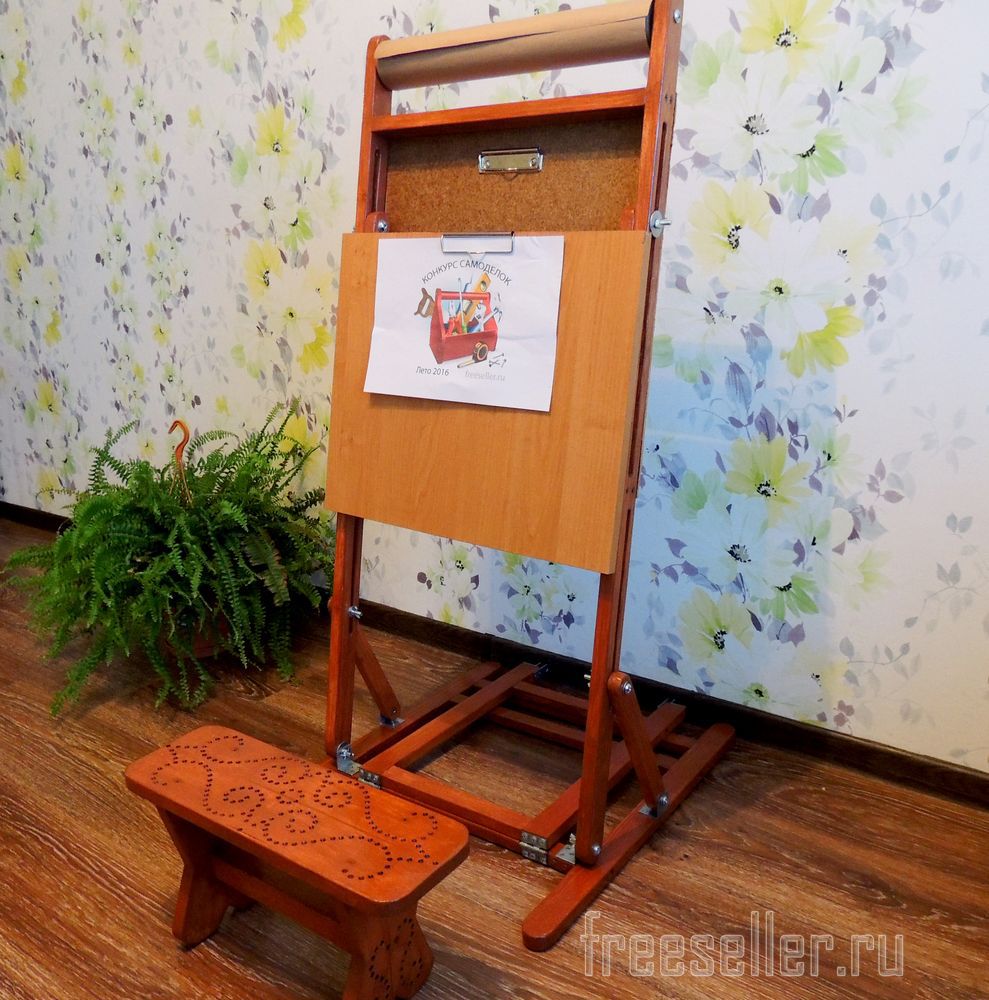

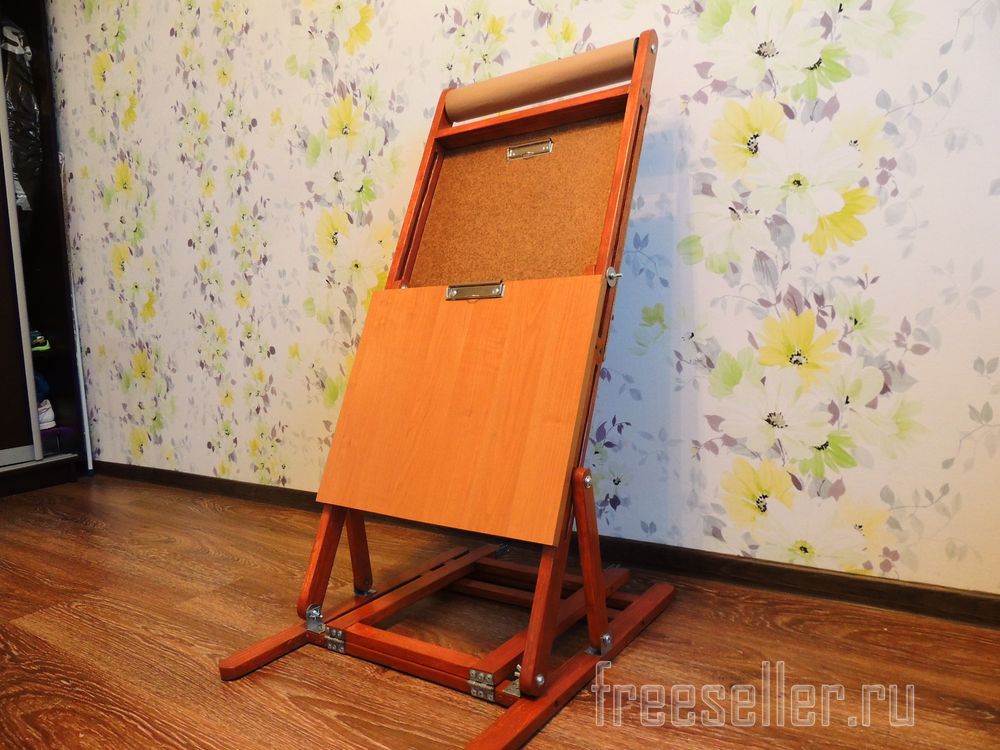

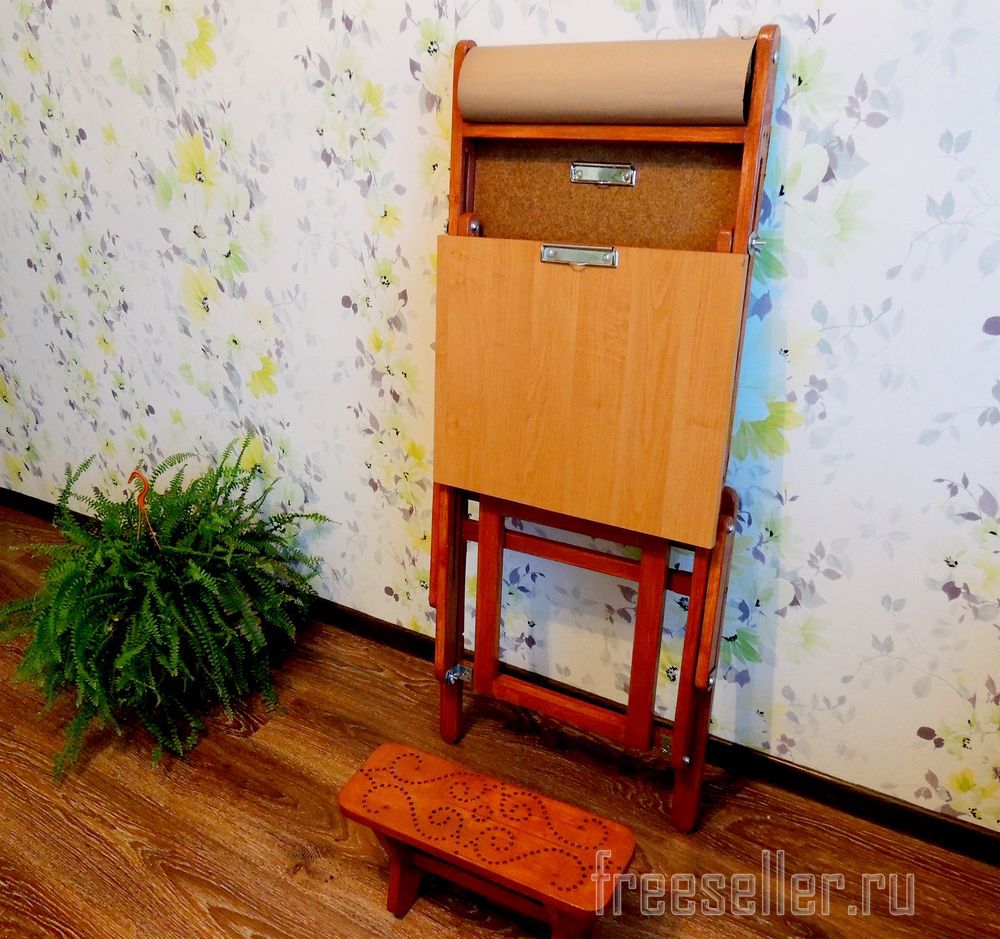

В результате всех действий получилась вот такая конструкция.



Детский мольберт-трансформер своими руками



Немного ниже, я покажу все более детально, и всю универсальность данной конструкции.

Продолжим.

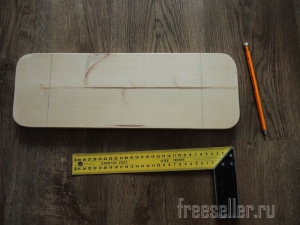

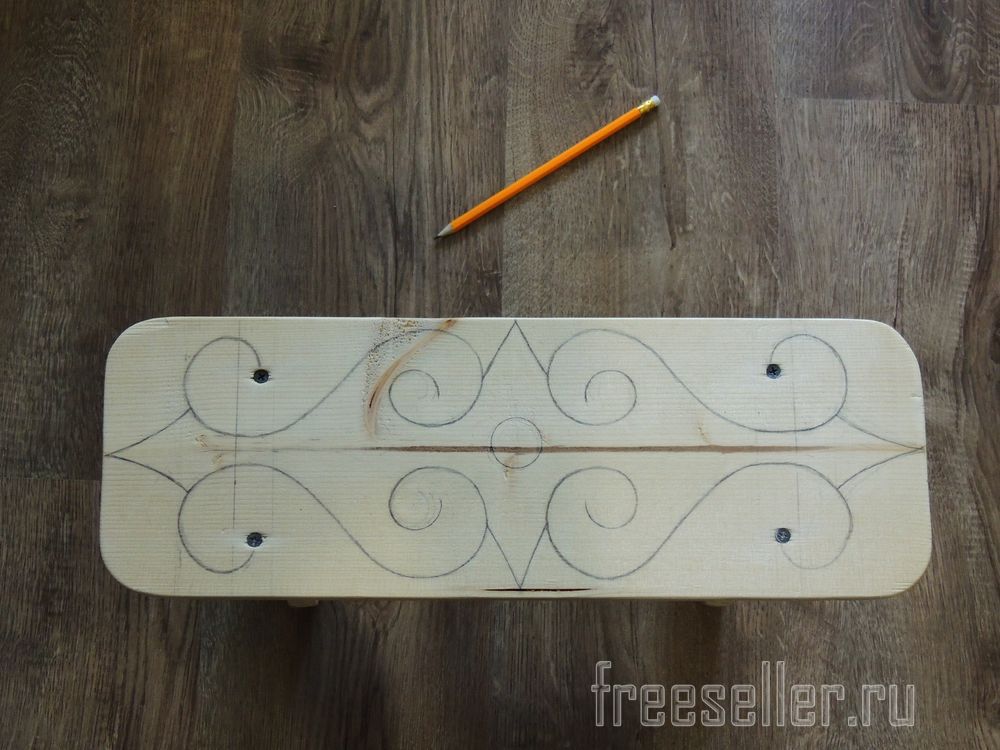

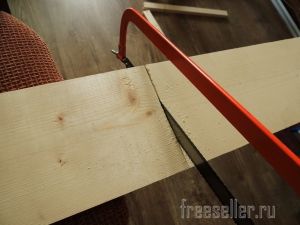

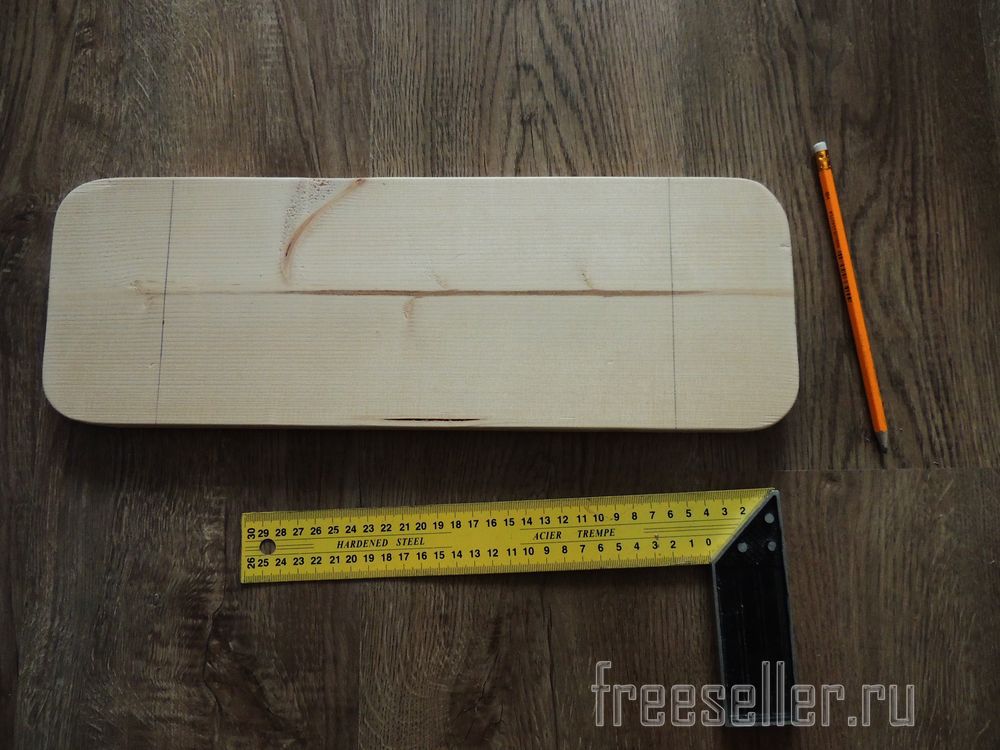

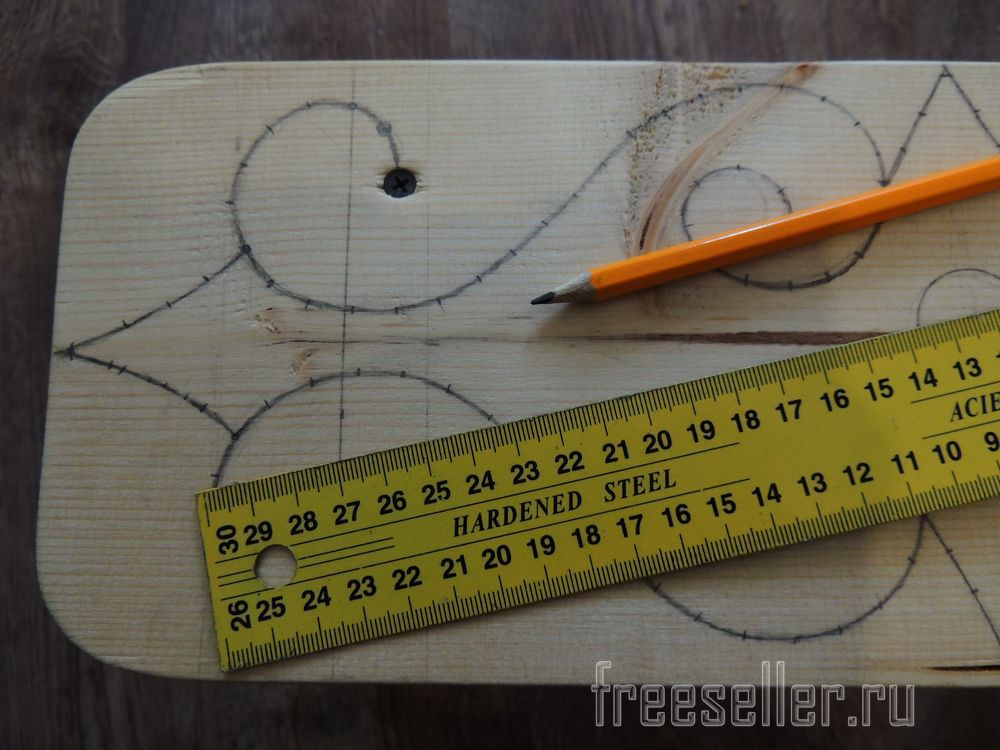

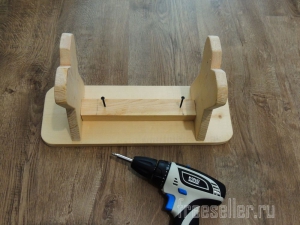

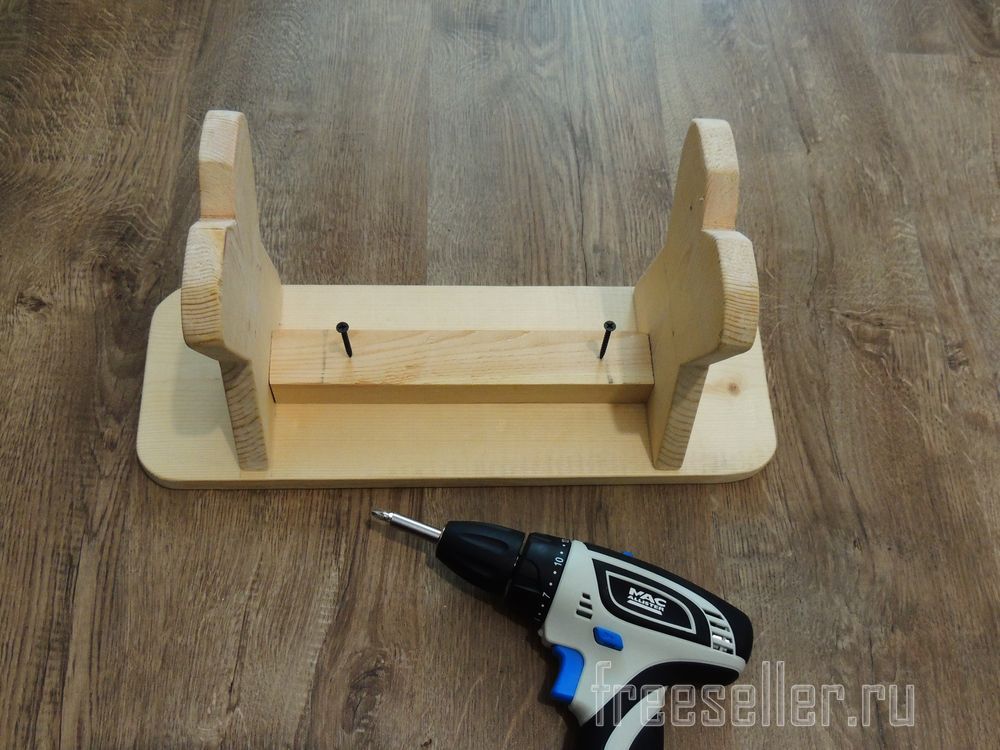

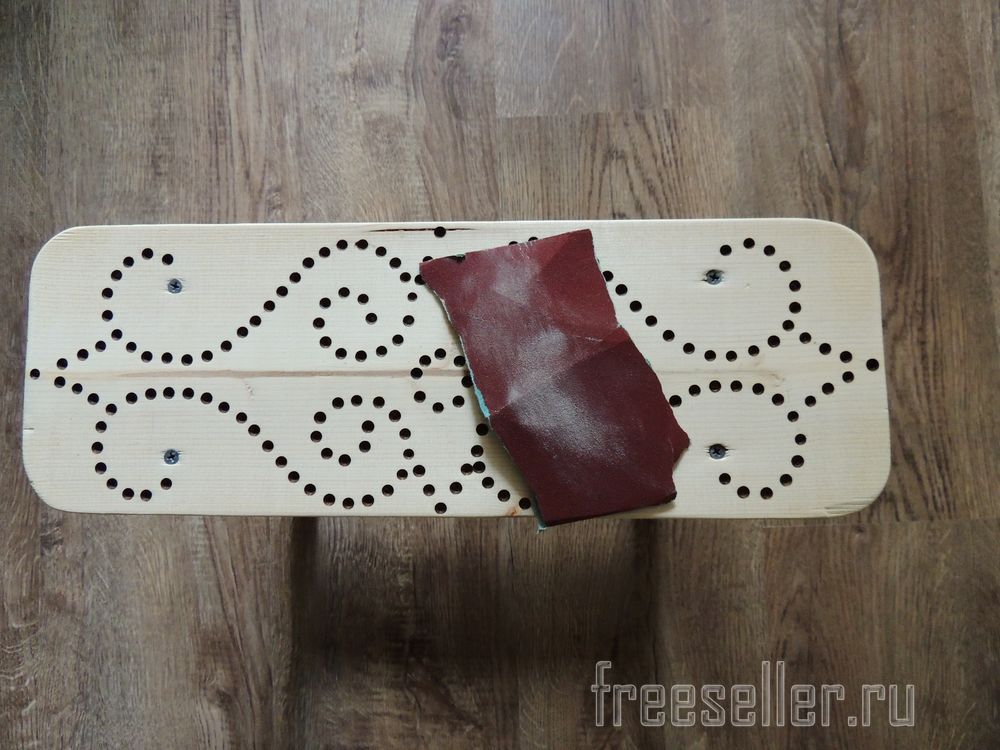

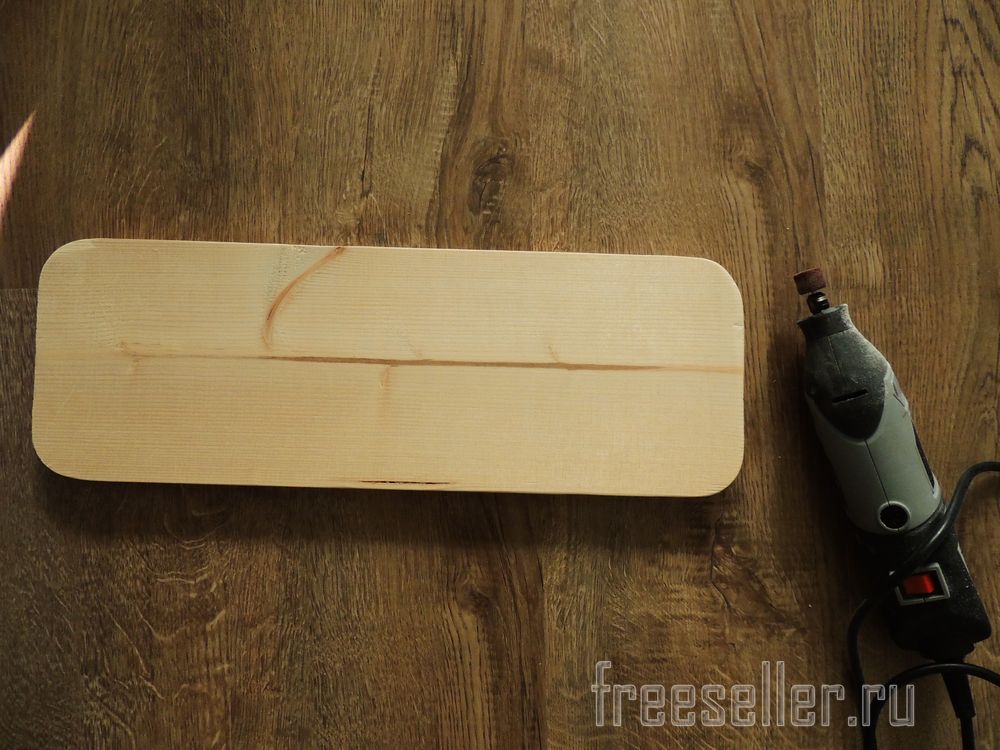

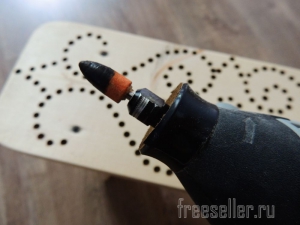

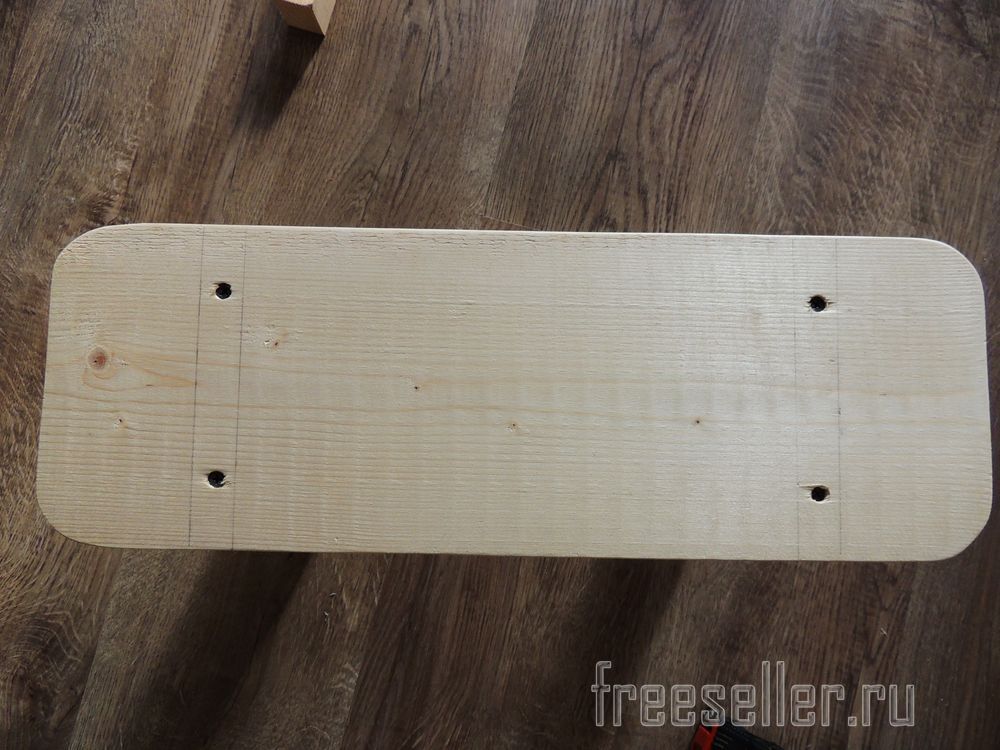

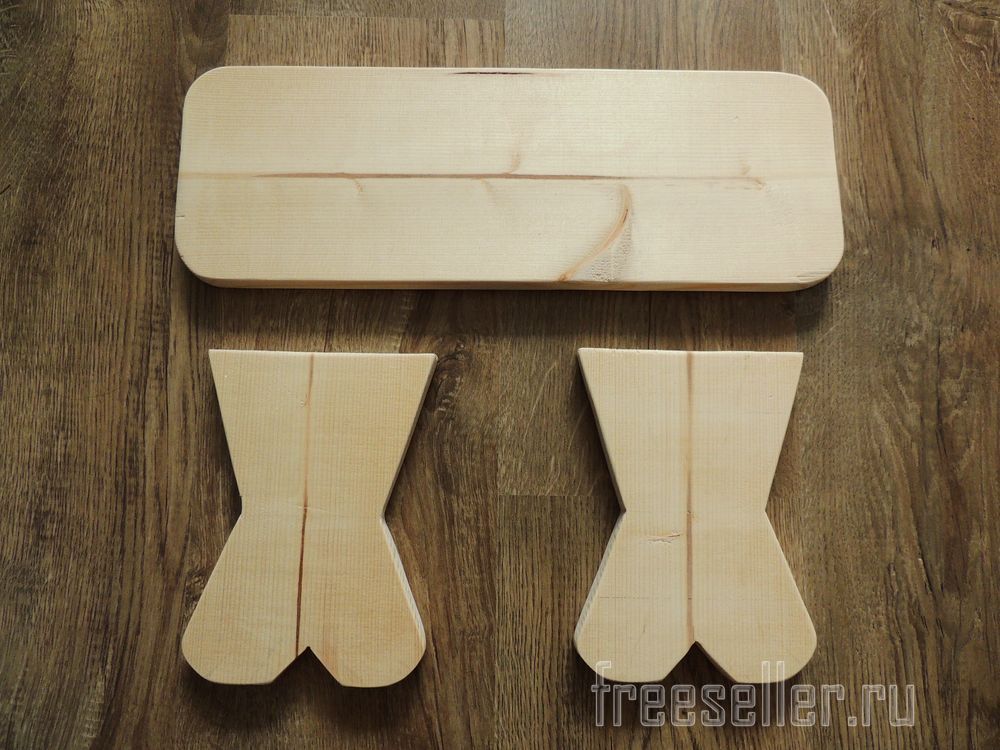

Так как мольберт трансформируется в столик-парту, я решил сделать маленькую табуретку, чтобы ребенок мог спокойно сидеть и рисовать.

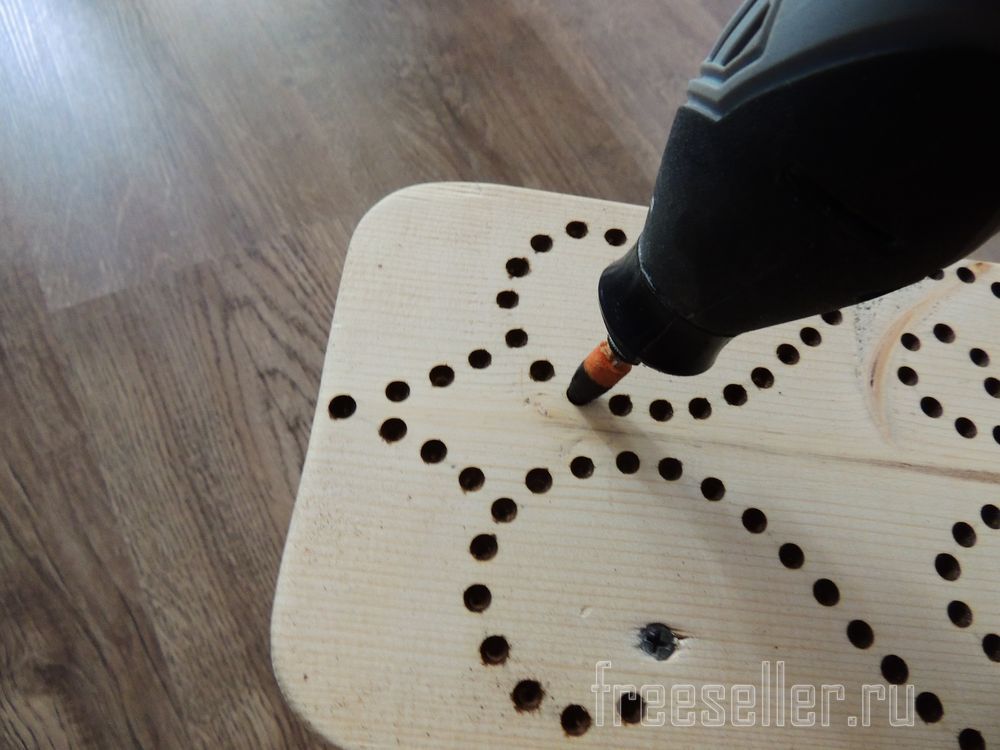

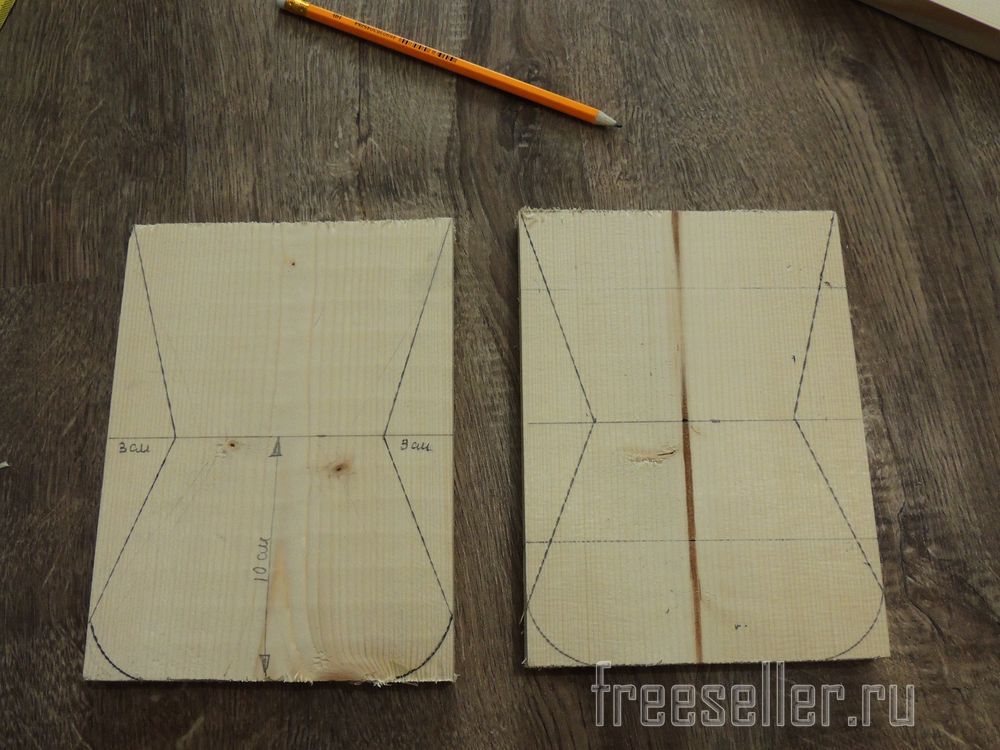

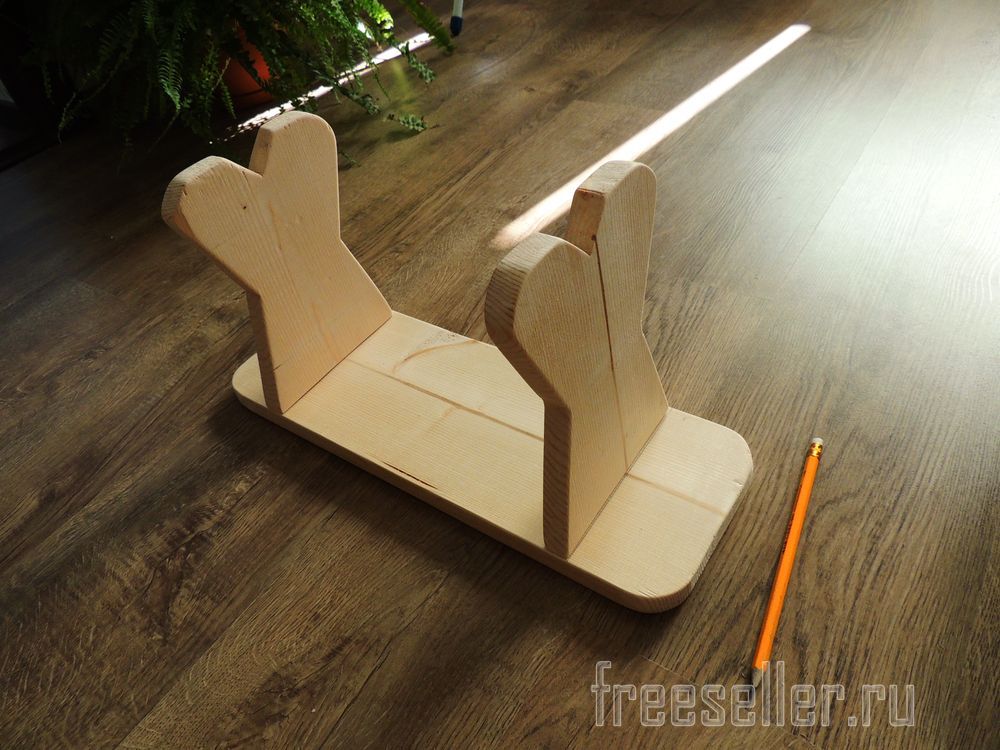

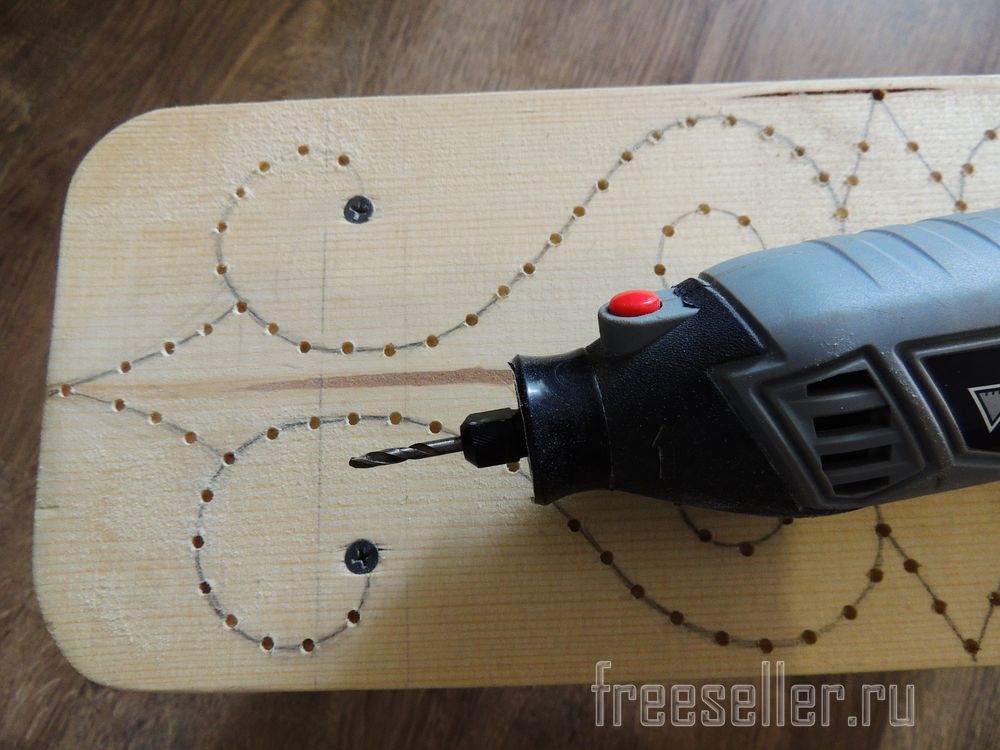

Описывать не буду сам процесс, покажу все детально по фотографиям.

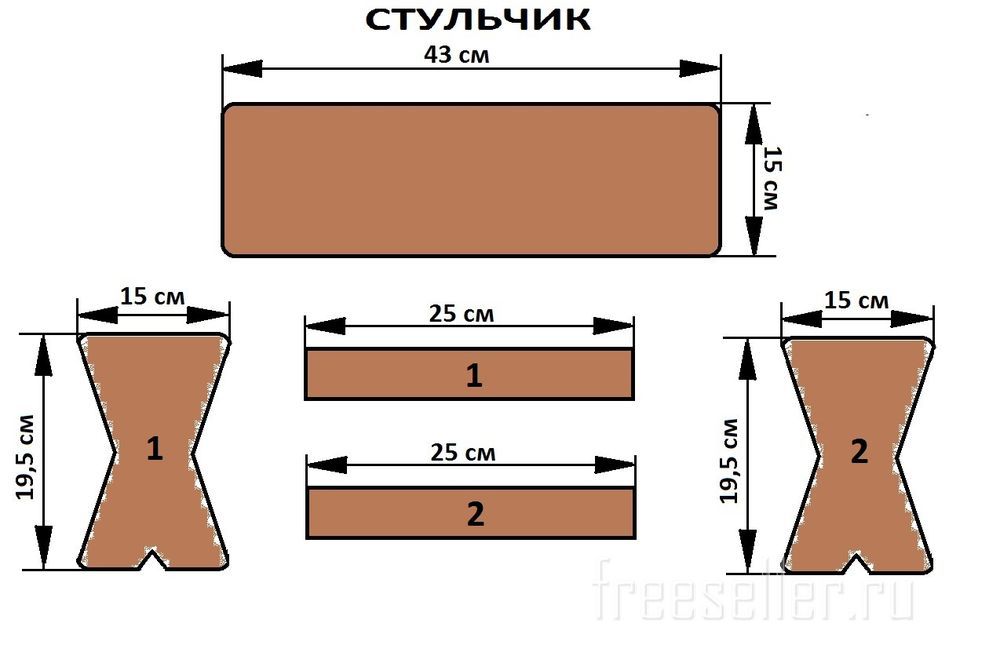

Чертеж прилагаю.



Детский мольберт-трансформер своими руками



Детский мольберт-трансформер своими рукамиДетский мольберт-трансформер своими руками



Детский мольберт-трансформер своими рукамиДетский мольберт-трансформер своими руками



Детский мольберт-трансформер своими рукамиДетский мольберт-трансформер своими руками



Детский мольберт-трансформер своими рукамиДетский мольберт-трансформер своими руками



Детский мольберт-трансформер своими рукамиДетский мольберт-трансформер своими руками



Детский мольберт-трансформер своими рукамиДетский мольберт-трансформер своими руками



Детский мольберт-трансформер своими рукамиДетский мольберт-трансформер своими руками



Детский мольберт-трансформер своими рукамиДетский мольберт-трансформер своими руками

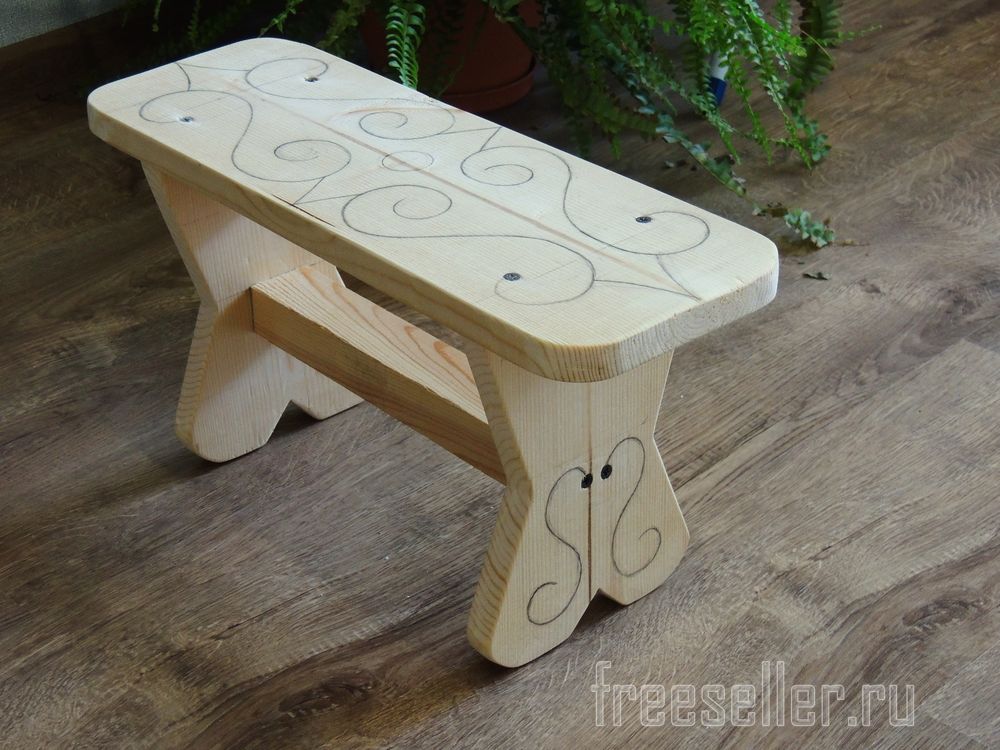

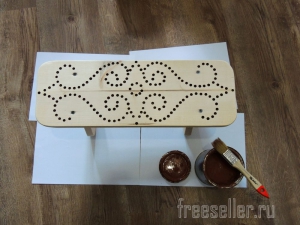

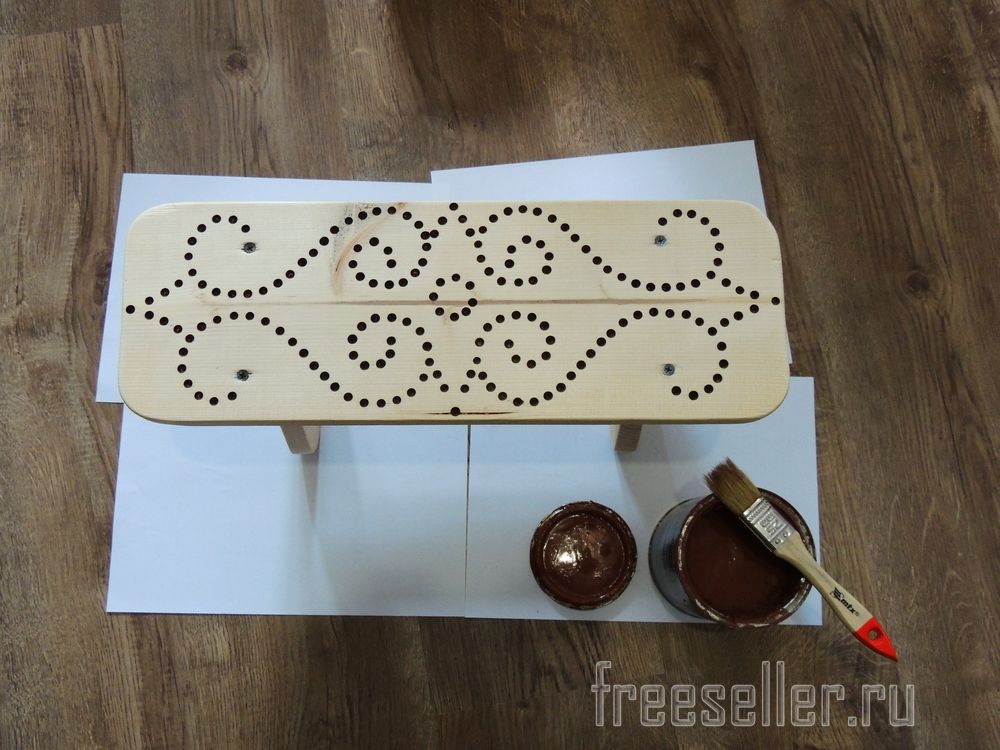

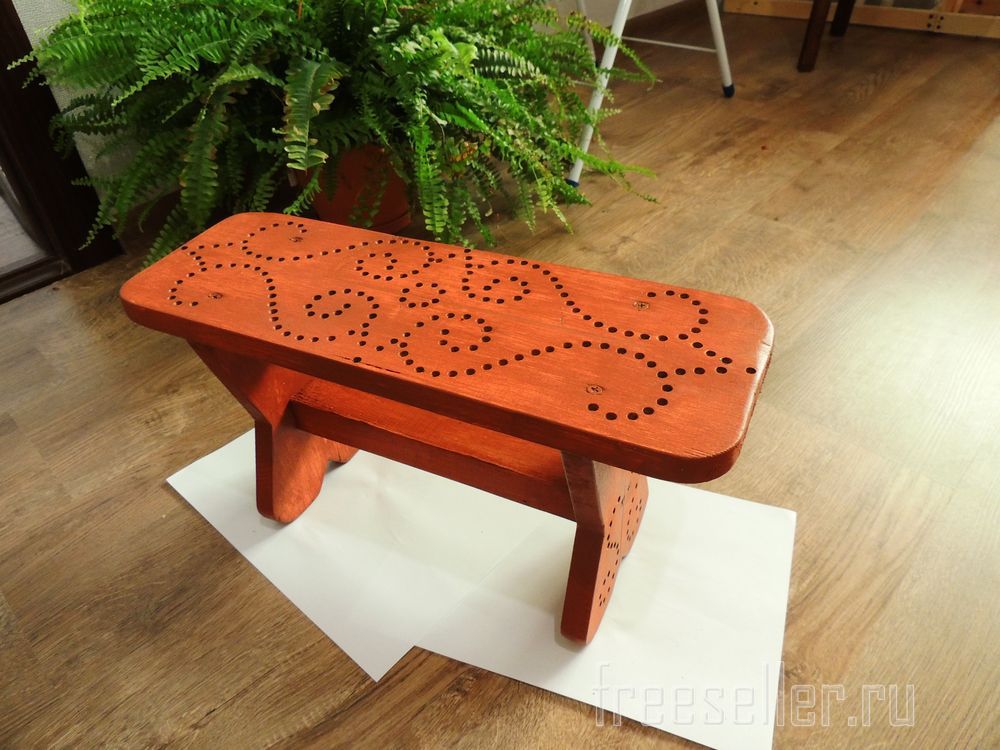

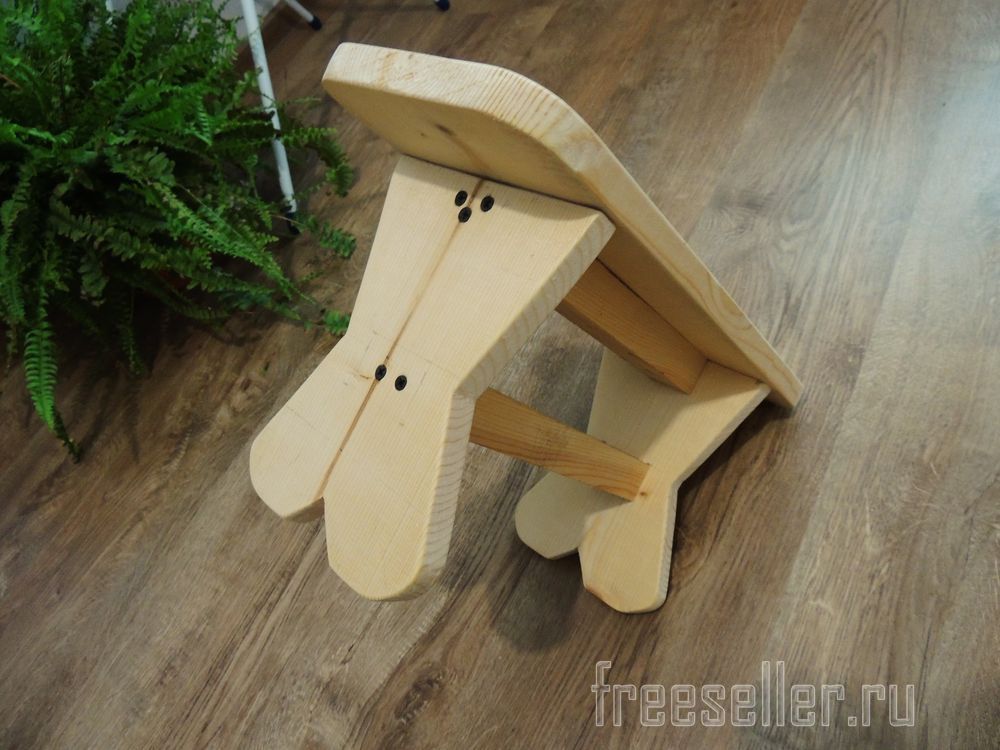

Такая вот получилась табуретка.



Детский мольберт-трансформер своими руками

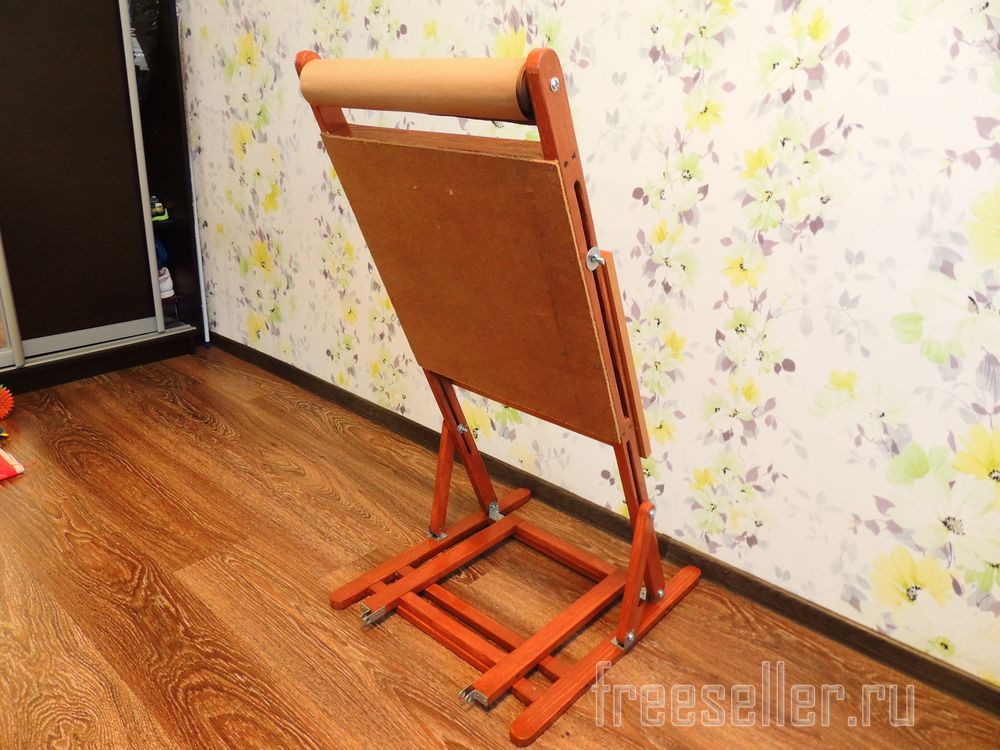

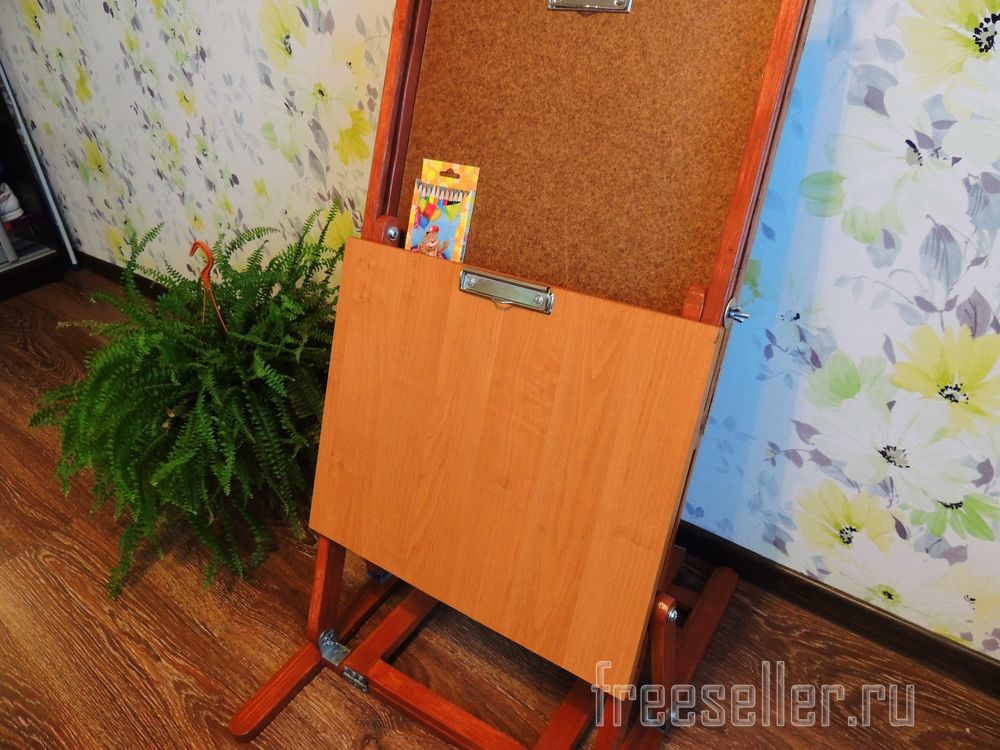

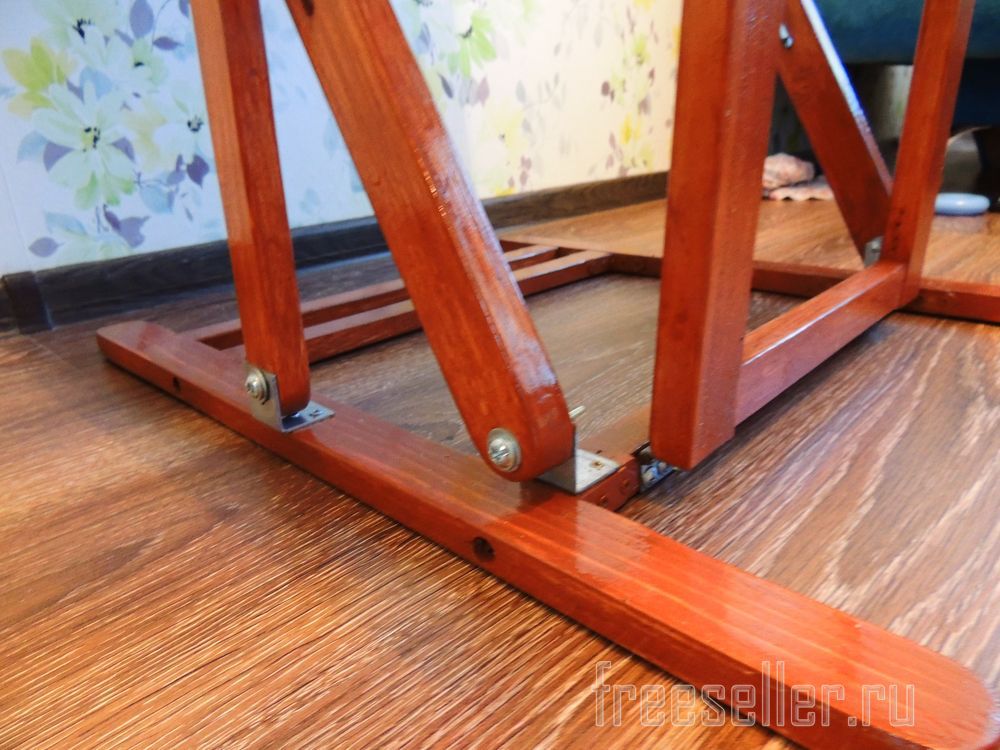

Теперь более детально покажу все с разных ракурсов:



Детский мольберт-трансформер своими рукамиДетский мольберт-трансформер своими руками



Детский мольберт-трансформер своими рукамиДетский мольберт-трансформер своими руками



Детский мольберт-трансформер своими руками Детский мольберт-трансформер своими руками



Как это работает:

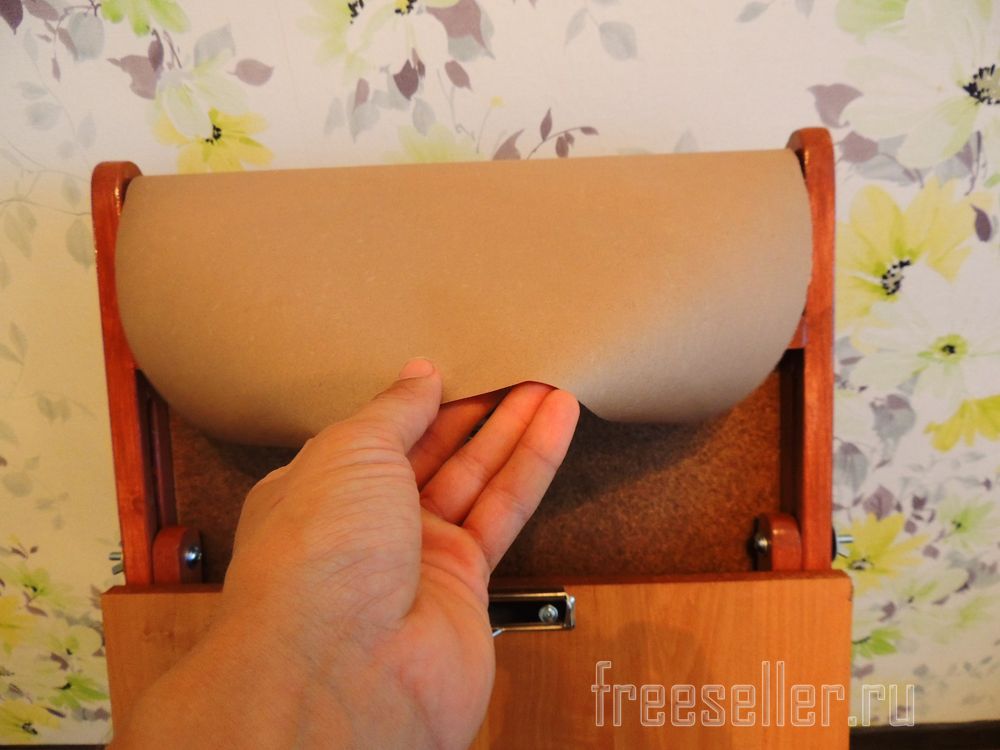

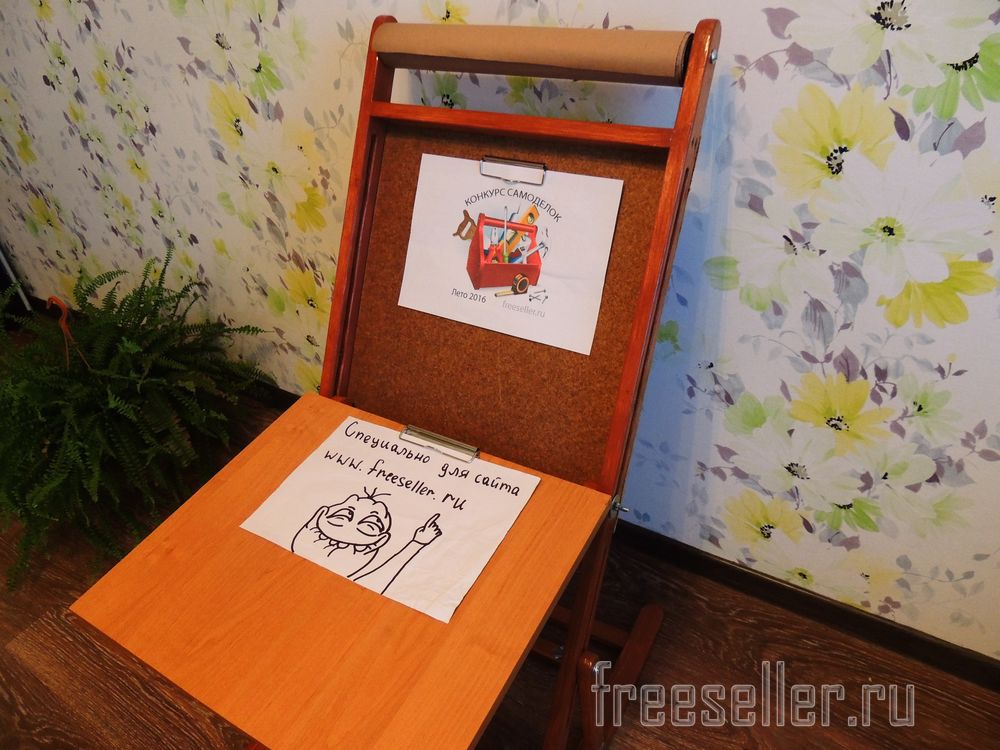

Разматывается рулон, загибается в нижней части и можно рисовать,крепление для бумаги буду еще дорабатывать.



Детский мольберт-трансформер своими рукамиДетский мольберт-трансформер своими руками

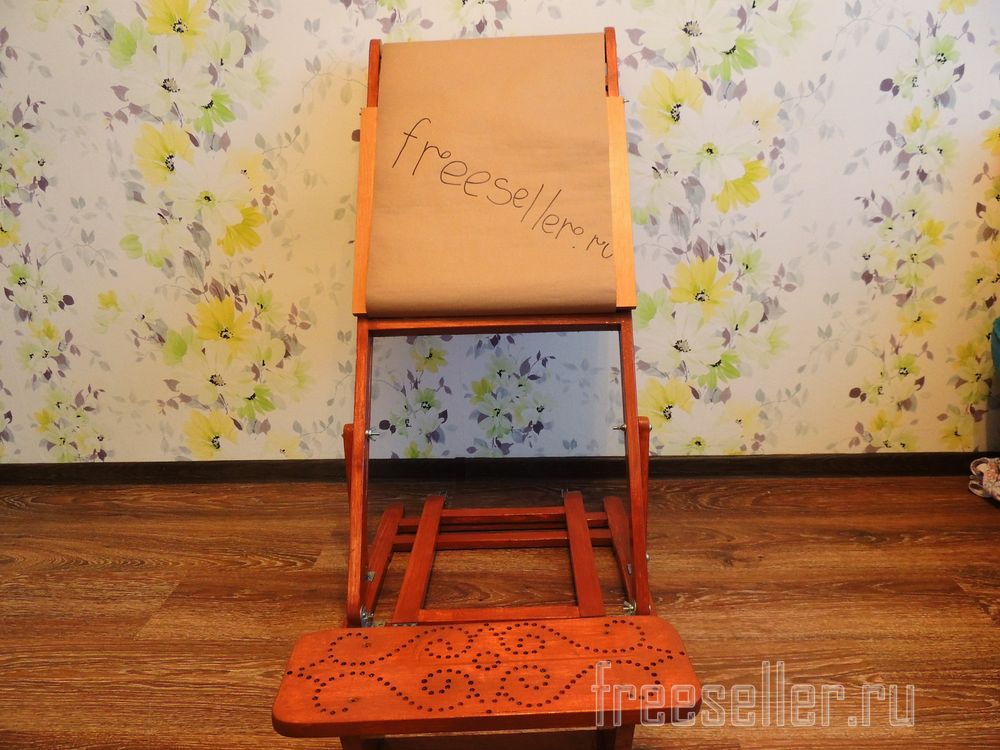

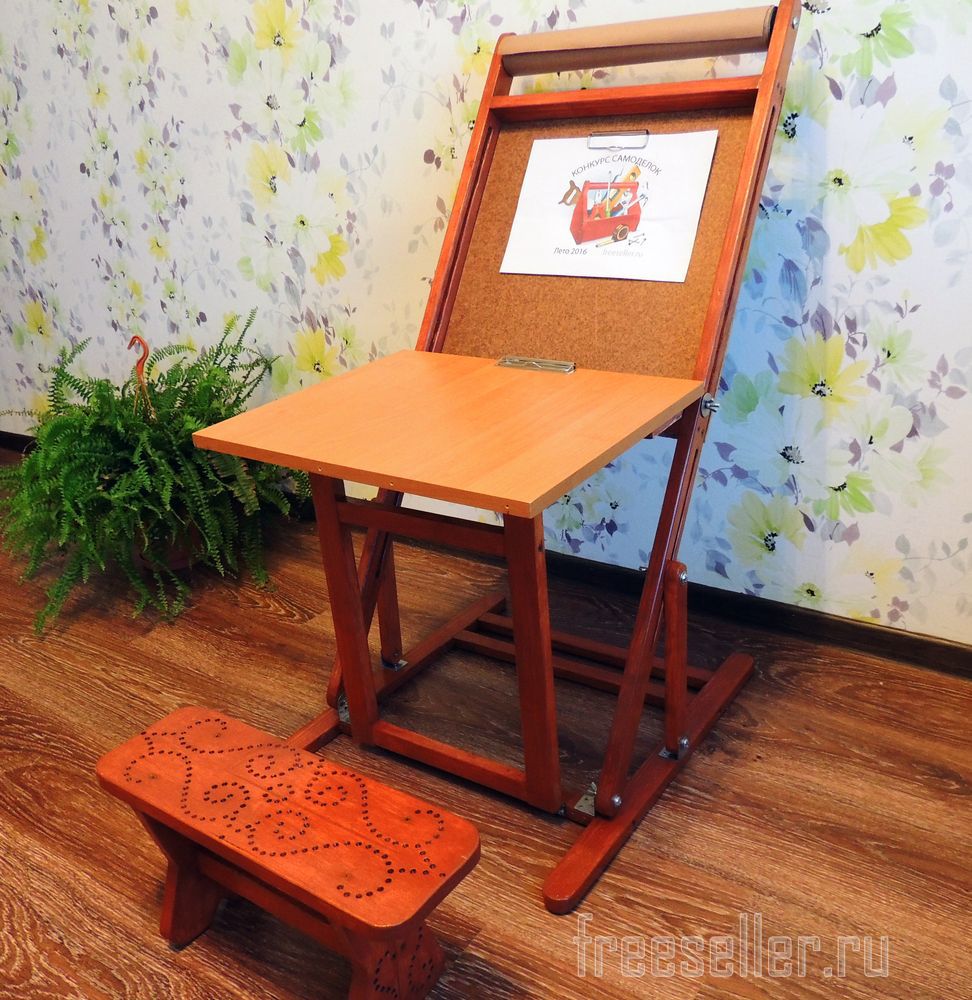

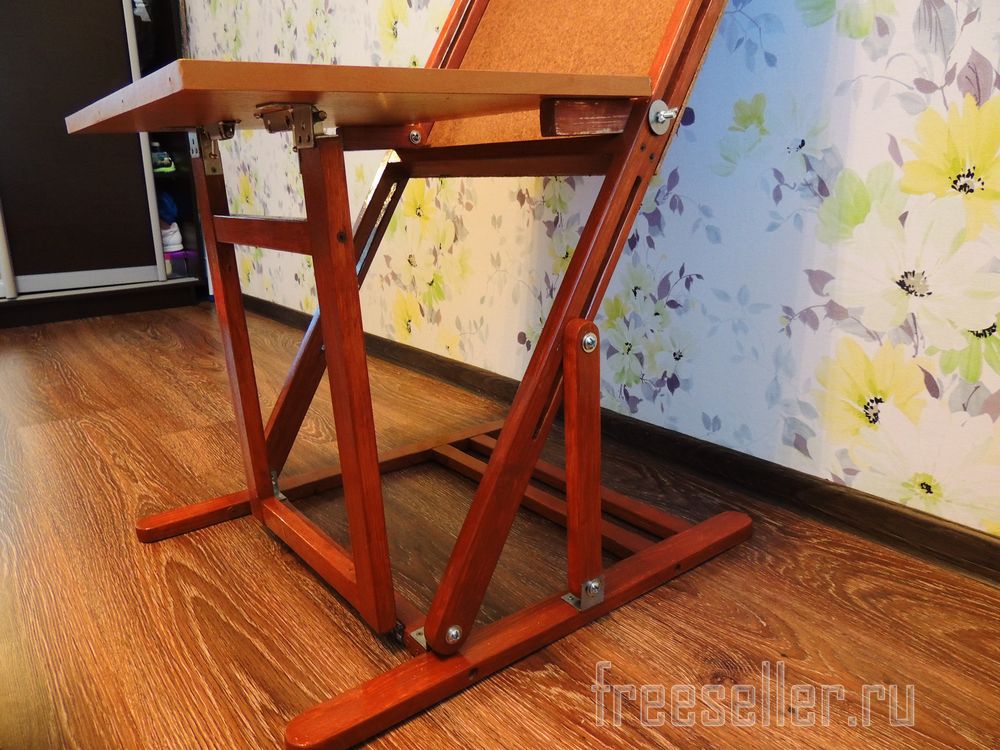

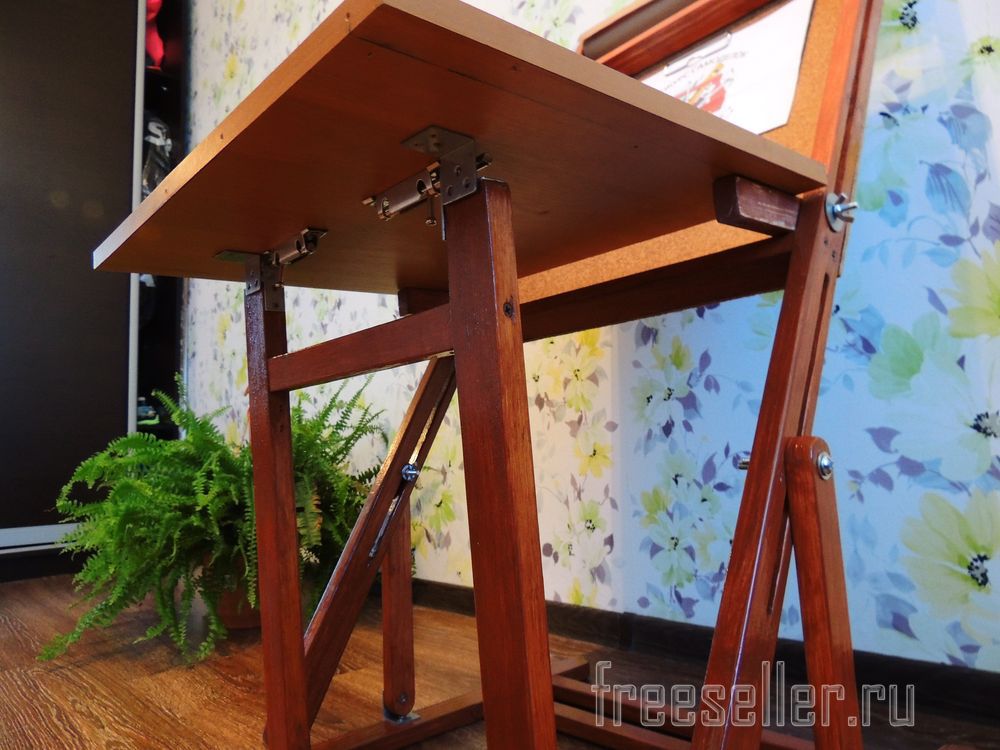

Трансформация в столик.
Откидывается столешница, далее опора, и замыкается щеколдой, и столик готов, наклон регулируется двумя вертикальными направляющими.



Детский мольберт-трансформер своими руками Детский мольберт-трансформер своими руками



Детский мольберт-трансформер своими руками Детский мольберт-трансформер своими руками

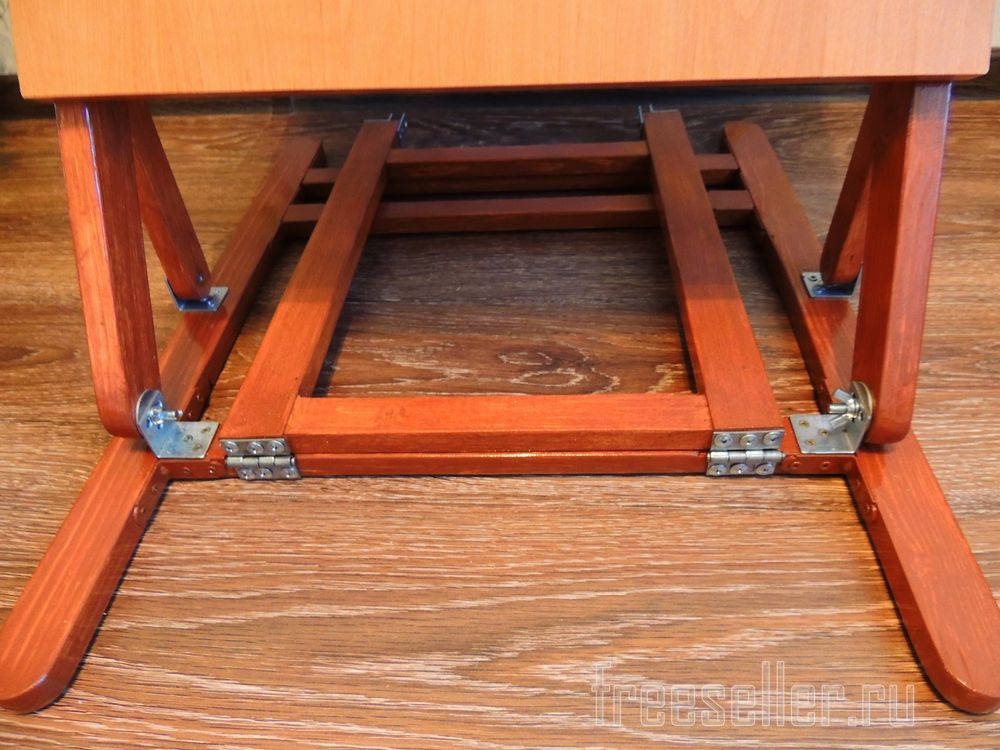

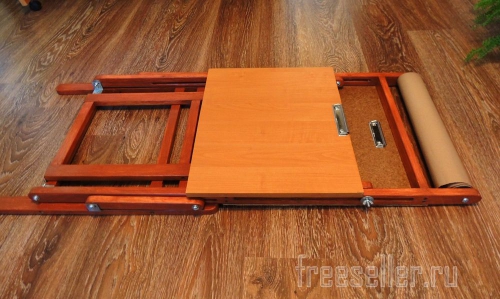

Так как иногда придется убирать мольберт, я его делал складным, так это выглядит.



Детский мольберт-трансформер своими руками Детский мольберт-трансформер своими руками



Вот в принципе и все, такая вот самоделка вышла,доработаю еще несколько мелочей, такие как держатель для карандашей и фломастеров, может что-то еще придумаю, надеюсь, что подарок понравится племяшке, в дальнейшем сделаю еще один такой для своей дочери, так как она уже начинает проявлять интерес к творчеству.
Спасибо всем за внимание, на любые возникшие вопросы с удовольствием отвечу !
Всем Добра!
