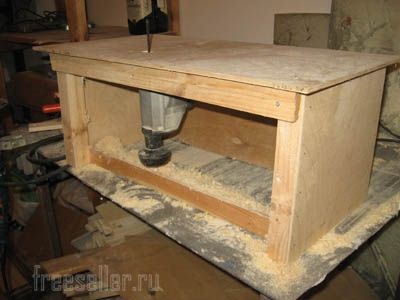

Лобзиковый станок из ручного лобзика

Сергей Парамонов
10 155 5



Ручной лобзик- полезная вещь, но можно расширить его возможности, малость модернизировав.

В виде станка лобзиком значительно удобнее выпиливать мелкие фигурки со сложными формами.
Делается он достаточно просто.
Берем кусок фанеры и режем на 4 части. Одна - будет столешницей, три другие-стенками.

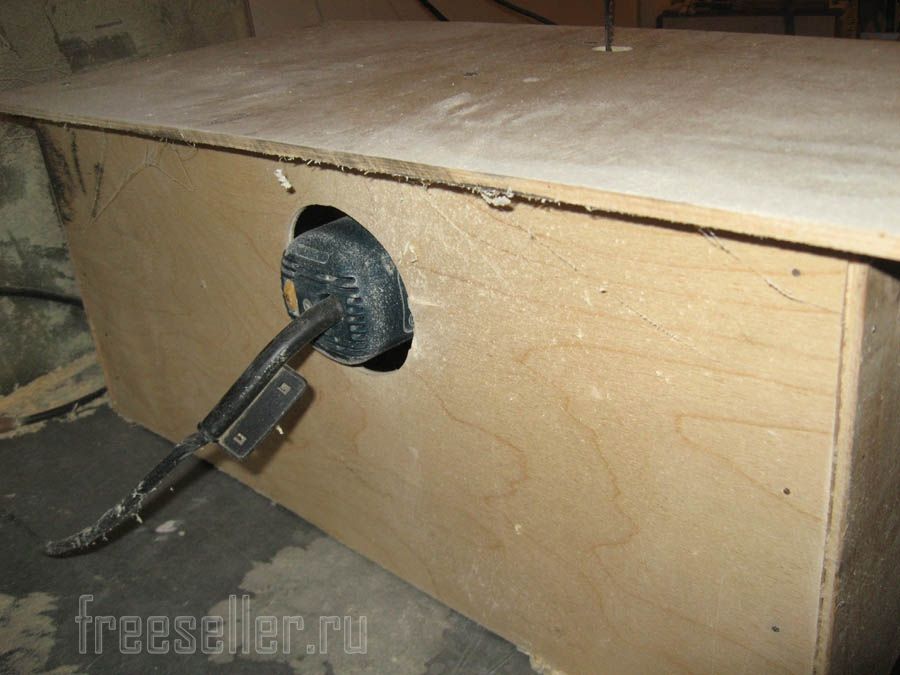

Лобзиком выпиливаем отверстия под пилку и под выход провода в задней стенке.

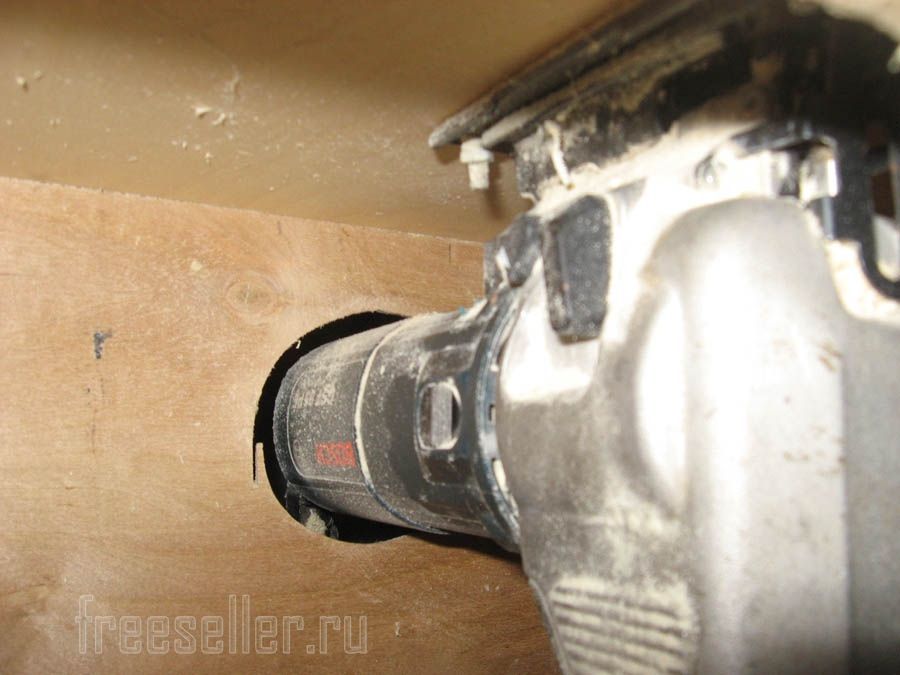

Так как там, у инструмента вентиляционные отверстия, для охлаждения электродвигателя - лучше вырез сделать несколько шире, для большей вентиляции.
Из реек делаем каркас и соединяем все части гвоздками или саморезами.

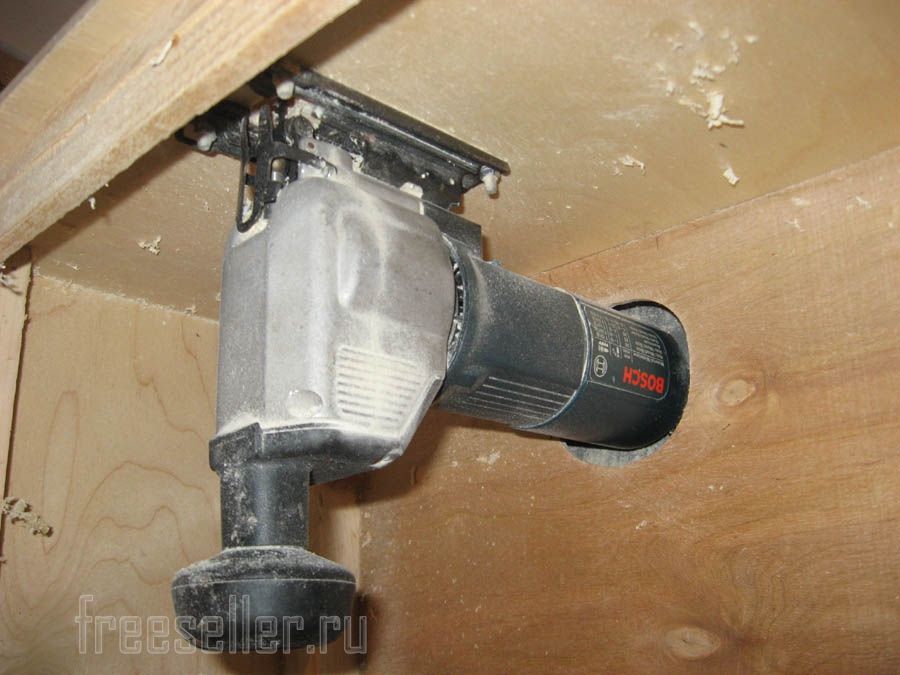

Лобзик крепим к станине снизу, просверлив 4 отверстия.





Размеры выбираем так, чтобы удобно было включать/выключать, регулировать скорость и частоту пиления. У моего агрегата все регулировки слева- потому там оставлено больше пространства.





Даже в перевернутом виде включать его удобно. Если у другой модели подлезать к кнопке включения сложно - предлагаю вариант следующий:

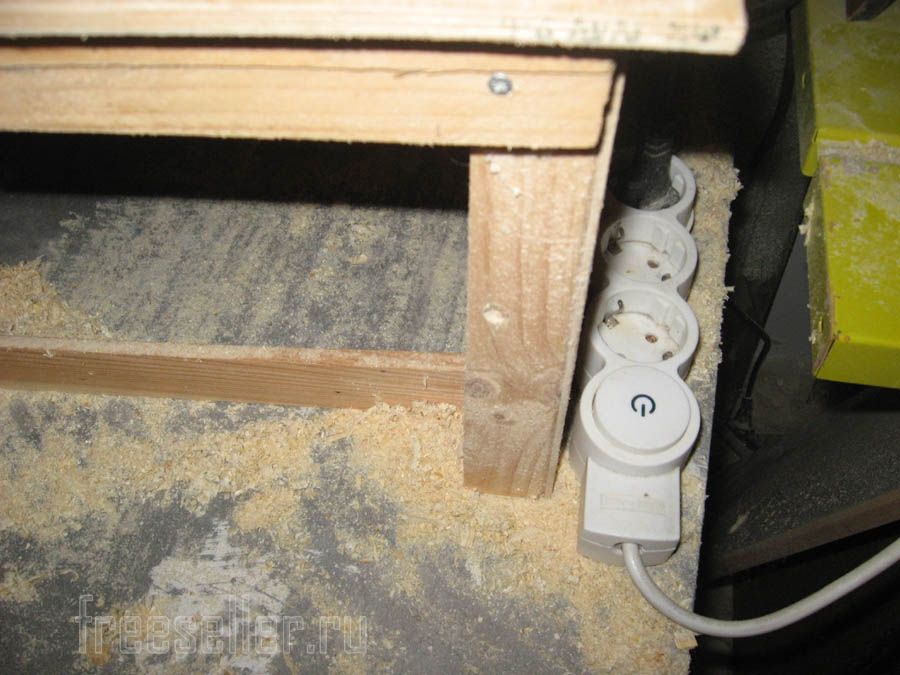

Инструмент фиксируете в станину включенным, а провод втыкаете в пилот с кнопкой. И этой кнопкой осуществляете включение/выключение станка. Она, как правило, больше кнопки лобзика, подсвечена, и можно расположить в удобном месте.

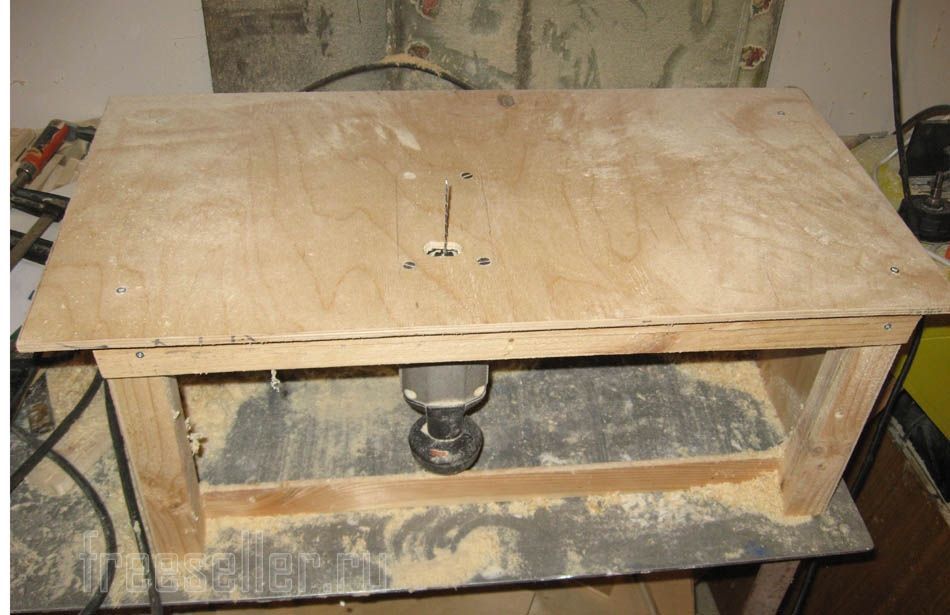

Размер столешницы удобнее сделать пошире, а заднюю стенку -немного не доходя до края.
Так можно будет с помощью струбцин крепить упор для ровного пиления (хотя, думаю что для лобзика это не особо актуально).

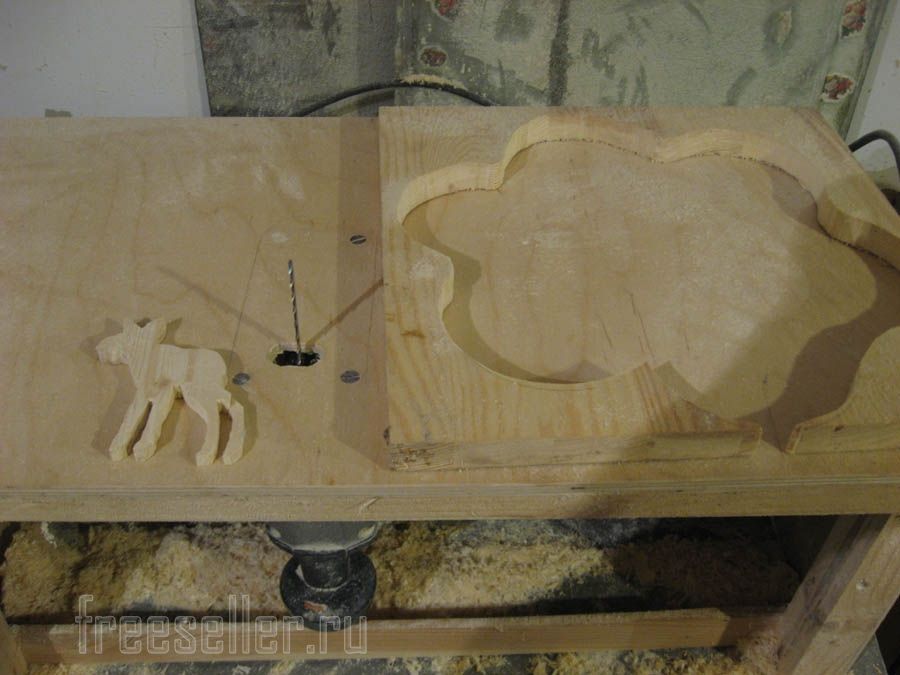

Подобным агрегатом получается выпиливать достаточно сложные формы. Правда у толстой, 5 см , доски будет сложно с крутыми поворотами.

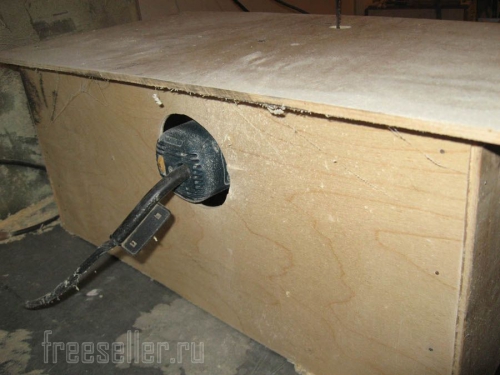

Так выглядит процесс сборки:




Полезные Самоделки

  • Не нравится
  • 0
  • Нравится

Комментарии пользователей (5)
  1. Папа Карло 21 0
    #1 Папа Карло 29 сентября 2016 01:56
    Я всегда думал, что ручной лобзик это тот, который пилит без электричества....
    Как я ошибался.........

    1. Сергей Парамонов 6 13
      #2 Сергей Парамонов 29 сентября 2016 21:18
      Да, забыл уточнить: ручной электрический.
      Хотя станковый без электрический- это идея.

  2. MiK 567 203
    #3 MiK 29 сентября 2016 05:25
    В общем неплохой станок, но только мне кажется, что тут нужно обязательно решить проблему удаления стружки!
    В подобных станках, когда электролобзик работает в перевернутом положении, нужно обязательно использовать или отсос стружки при помощи пылесоса (лучше всего), или хотя бы сдув стружки, чтобы она падая вниз не забивала весь маятниковый механизм.

    1. Сергей Парамонов 6 13
      #4 Сергей Парамонов 29 сентября 2016 21:23
      У моего проблема пока не стоит. Там куда опилки сыпятся- сплошной металл, а там где щели-особо не пылится. Может для другого какого будет актуально.
      Хотя в целом столярке не хватает вытяжки, да.

  3. SergeyIL 2 1
    #5 SergeyIL 2 октября 2017 13:43
    Этому лобзику не хватает верхнего упора. Пилочка достаточно тоненькая, плюс раскачивается. А при фиксации в верхней точке все недостатки пропадают
