Самодельная подставка для аккумуляторной отвертки


Самодельная подставка-держатель для аккумуляторной отвертки, сделанная из обрезков дощечек и планок.


Привет любителям самоделок!


Недавно на сайте «Полезные самоделки», проходил конкурс самоделок, в котором мне удалось занять одно из призовых мест и получить приз – аккумуляторную отвертку.

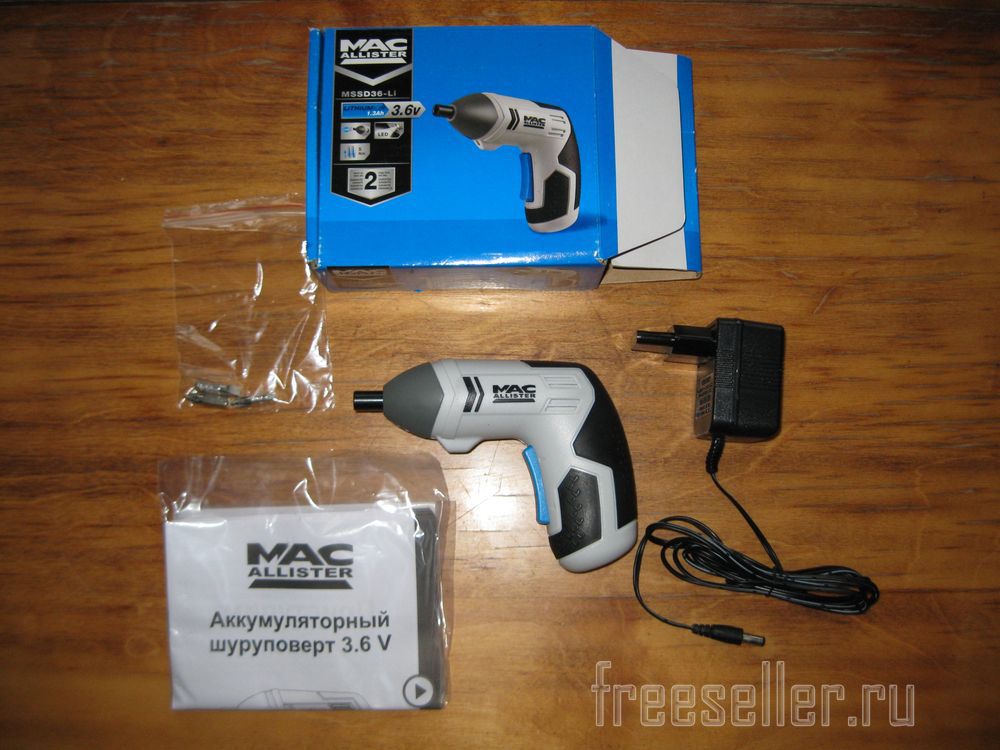

Аккумуляторная отвертка Macallister-mddd36-li



С тех пор я уже успел немного поработать этой отверткой и, надо сказать, что этот инструмент оказался действительно очень удобен и полезен. При том, что эта отвертка достаточно компактна, она имеет довольно неплохой по величине крутящий момент, а одного заряда аккумулятора хватает достаточно надолго.


И хотя такую отвертку нельзя использовать там, где требуется приложение большого усилия для закручивания крепежа (например, строительные и ремонтные работы) но, тем не менее, она очень хорошо подходит для различных настольных работ, особенно таких, при которых нужно откручивать или закручивать небольшие шурупы или винтики.


То есть такая отвертка практически незаменима для ремонта различных бытовых приборов или аппаратуры, где требуется снимать корпуса или отсоединять отдельные детали, откручивая при этом множество винтиков, болтиков, гаечек и т.п., а также для изготовления небольших самоделок.

Тем не менее, для большего удобства в настольной работе, я решил изготовить для этой аккумуляторной отвертки несложную подставку или держатель. Причем для этого я решил использовать практически отходы, то есть небольшие ненужные обрезки дощечек и планок.


Материалы и инструменты

В результате, для изготовления такой подставки мне потребовались:


Материалы и крепежные элементы:

  • Обрезок вагонки толщиной 1,2 см, шириной 12 см, и длиной около 20 см.
  • Два обрезка деревянных планок толщиной 2-2,5 см, шириной 4-5 см, и длиной по 10-15 см.
  • Четыре шурупа по дереву: два 4х45 мм, и два 4х25 мм.

Инструменты:

  • Чертежный и мерительный инструмент (карандаш и угольник).
  • Шило.
  • Электролобзик с пилкой для фигурного реза.
  • Электродрель-шуруповерт.
  • Сверла по металлу диаметром 4 и 7,5 мм.
  • Перовые сверла по дереву диаметром 12 и 25 мм.
  • Сферическая фреза по дереву.
  • Нож.
  • Отверточная бита РН2, для заворачивания шурупов.
  • Наждачная бумага.

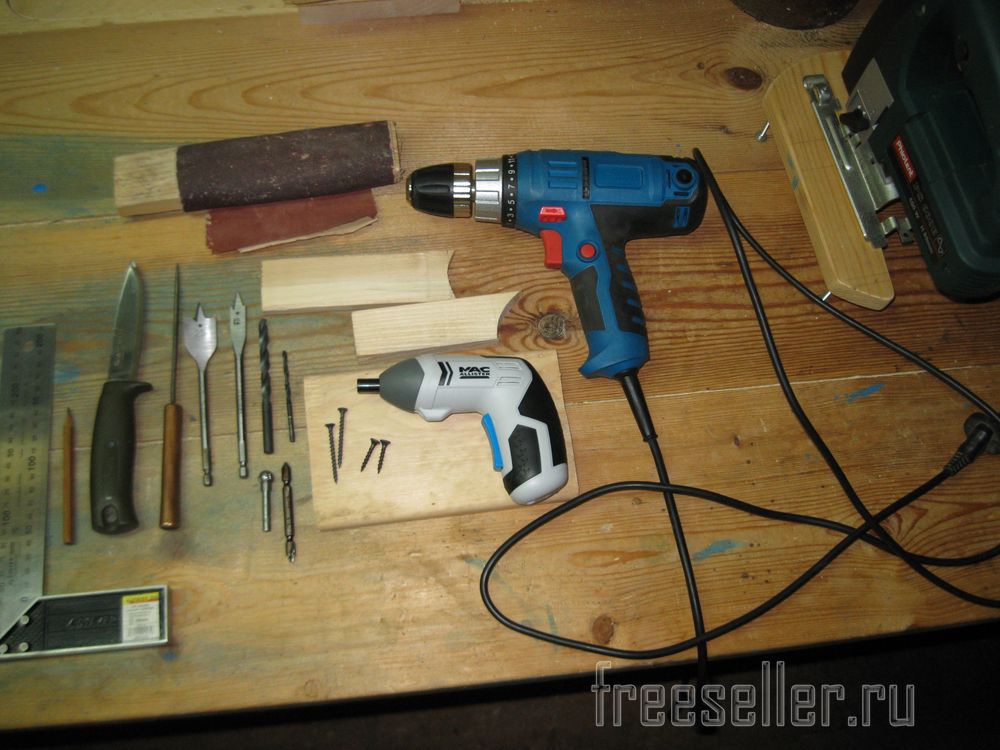

Материалы и инструменты для изготовления подставки для аккумуляторной отвертки Macallister-mddd36-li



Изготовление подставки

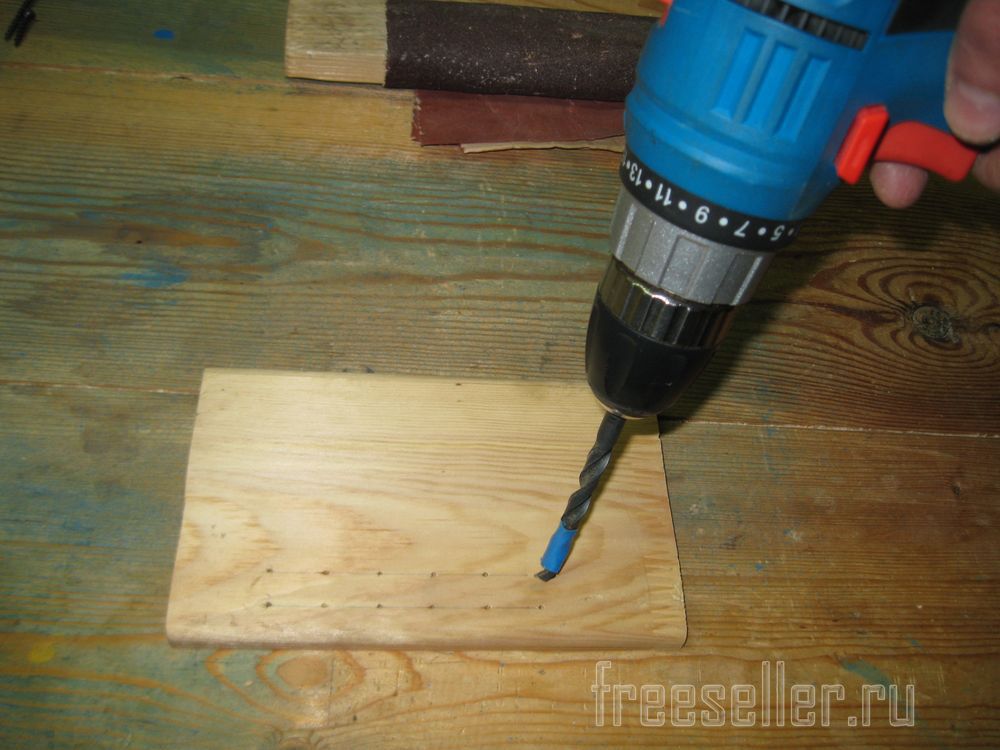

Сначала размечаем обрезок вагонки, который будет служить собственно подставкой, под центры будущих отверстий для отверточных бит. Затем сверлом по металлу диаметром 7,5 мм, высверливаем глухие отверстия. Я сделаю 12 таких отверстий, глубиной примерно 8-9 мм.



Процесс изготовления подставки для аккумуляторной отвертки Macallister-mddd36-li

 На сверло при этом, лучше поставить какой-нибудь ограничитель глубины сверления, или же просто намотать кусочек изоленты.

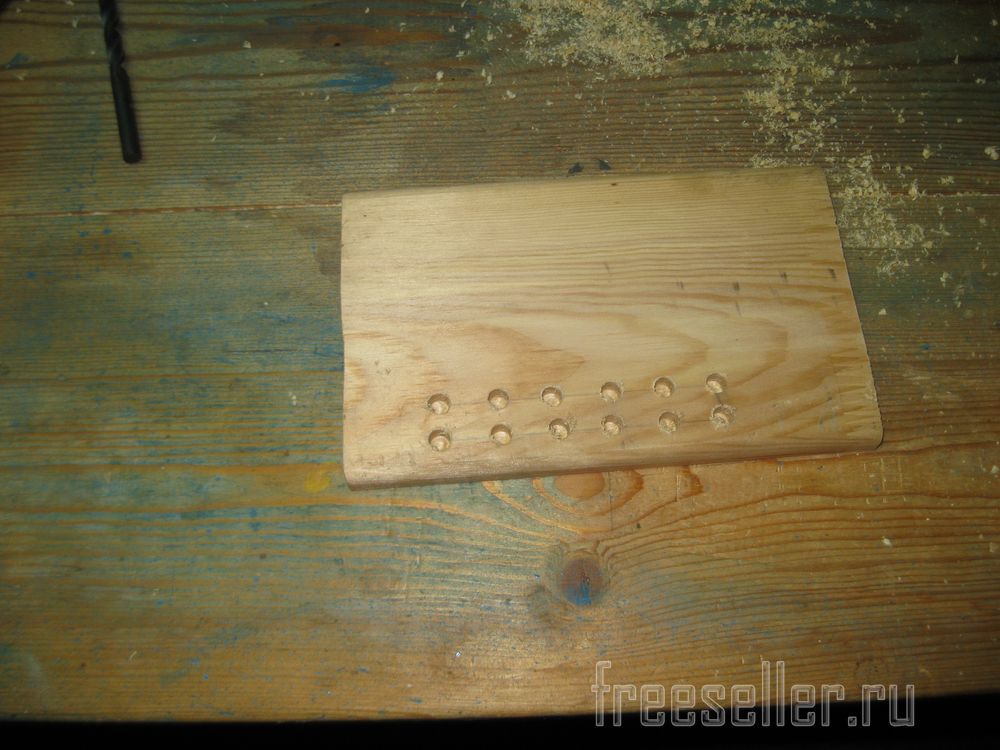

И вот отверстия готовы.



Процесс изготовления подставки для аккумуляторной отвертки Macallister-mddd36-li

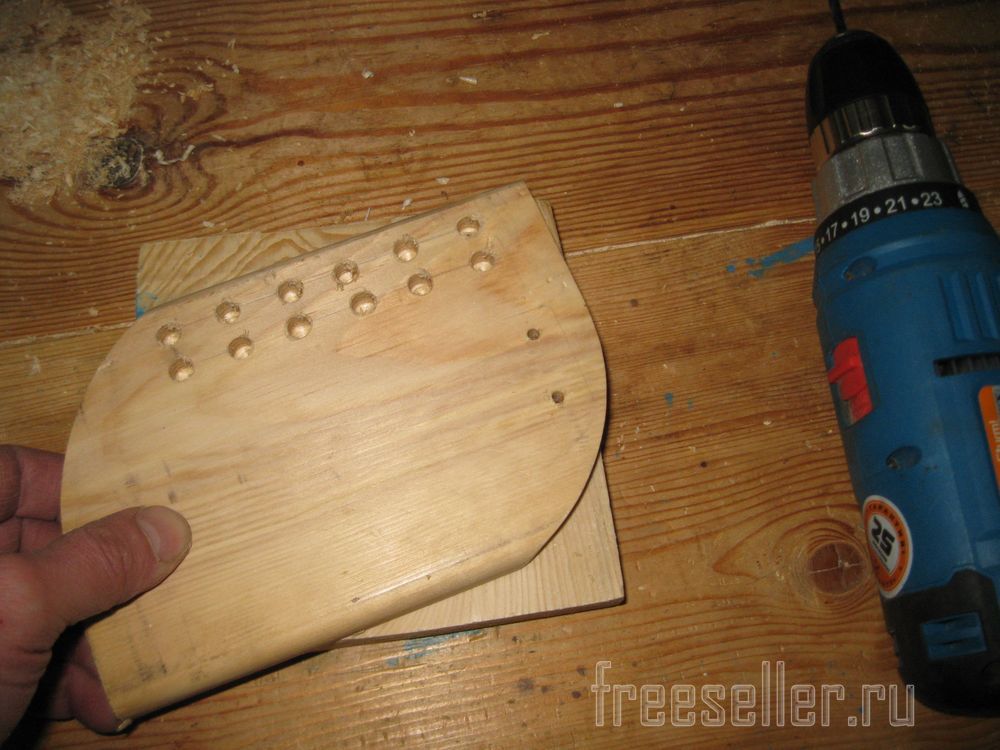

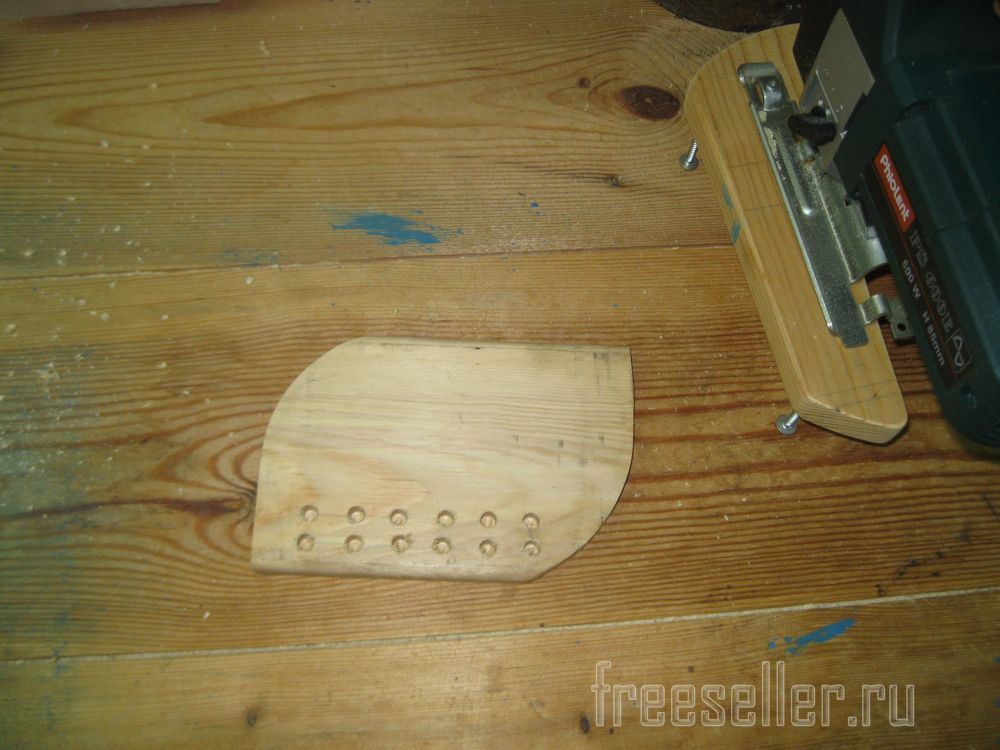

Теперь можно опилить края нашей подставки электролобзиком. При этом необязательно делать подставку прямоугольной формы. Я, например, для большей красоты сделал ее такой формы.



Процесс изготовления подставки для аккумуляторной отвертки Macallister-mddd36-li



Теперь необходимо сделать дополнительные элементы при помощи которых аккумуляторная отвертка будет держаться на подставке.

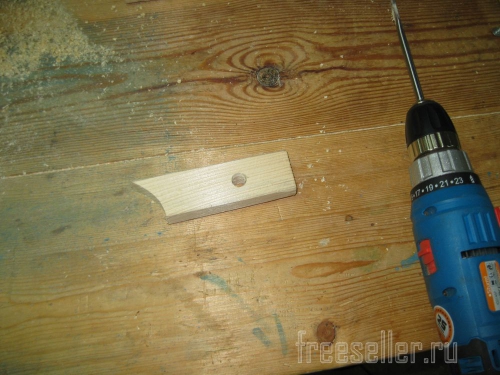

Для этого берем обрезок планки поуже и сверлим в нем отверстие перовым сверлом диаметром 12 мм.



Процесс изготовления подставки для аккумуляторной отвертки Macallister-mddd36-li

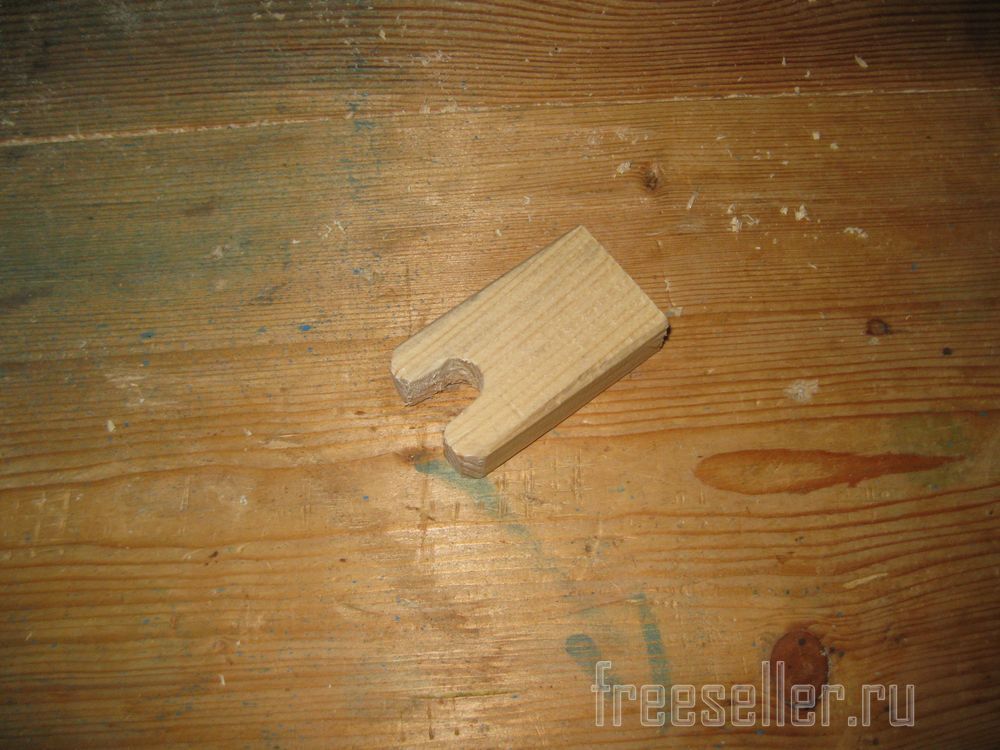

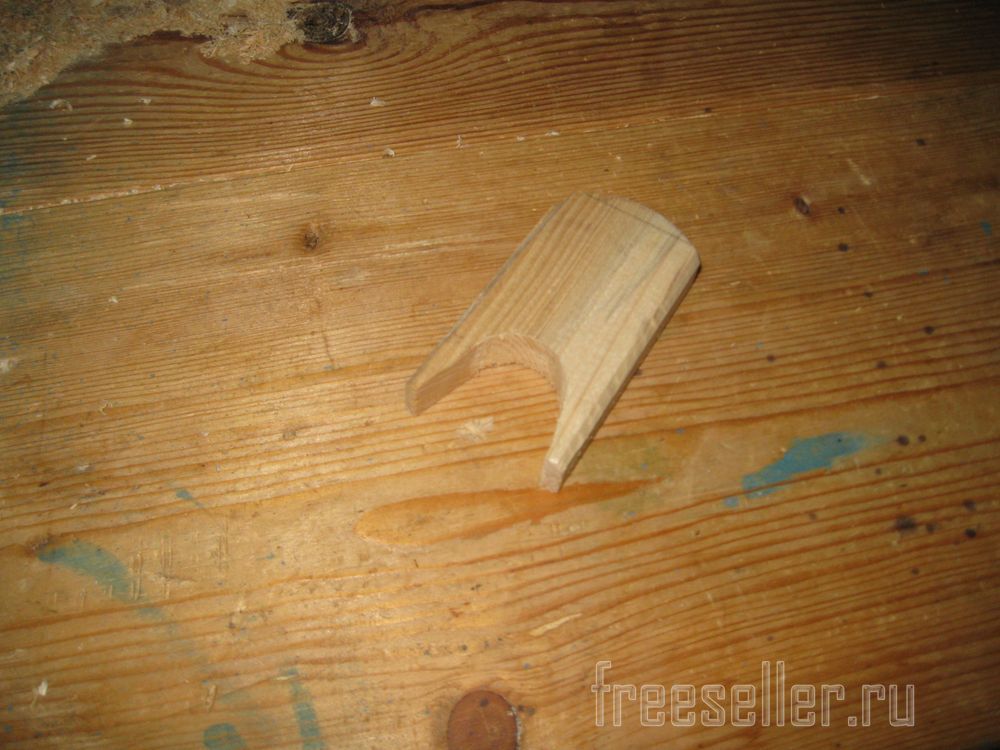

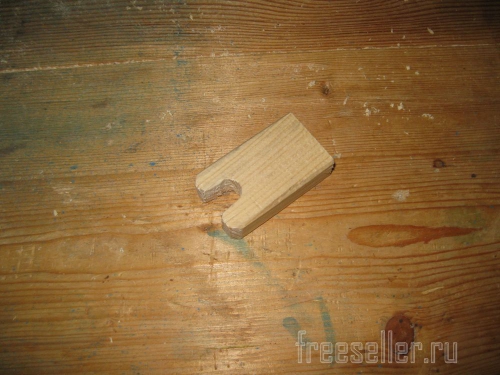

А затем электролобзиком, выпиливаем из него вот такую деталь.

Процесс изготовления подставки для аккумуляторной отвертки Macallister-mddd36-li


В выемку этой детали будет вставляться шпиндель аккумуляторной отвертки.

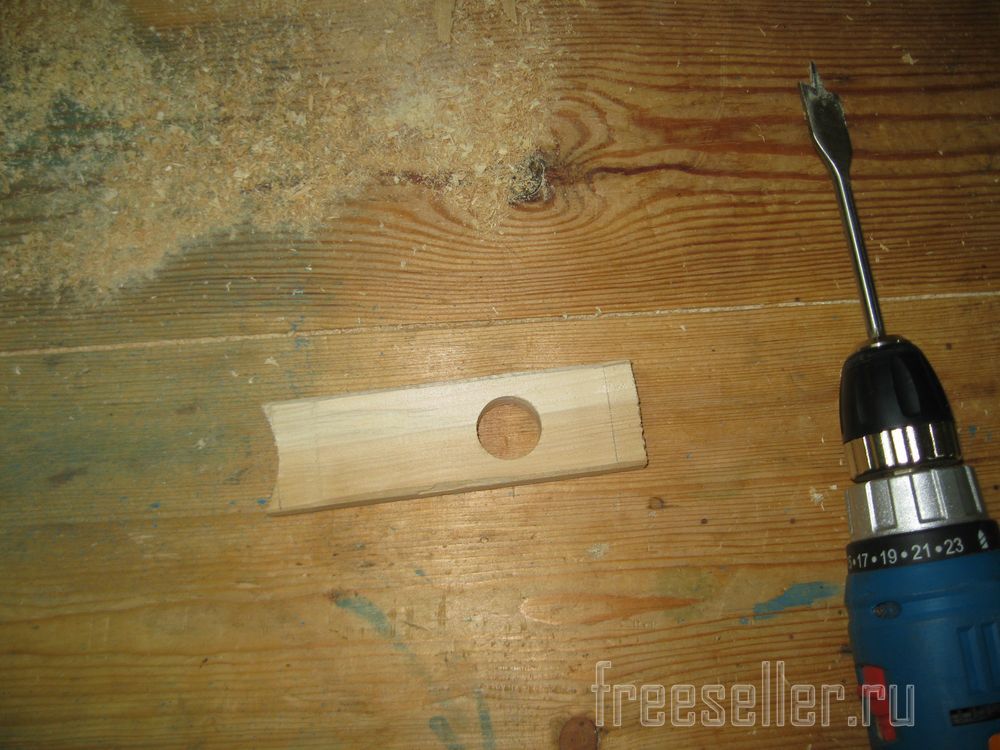

В другом, более широком обрезке планки, сверлим отверстие перовым сверлом диаметром 25 мм.



Процесс изготовления подставки для аккумуляторной отвертки Macallister-mddd36-li



А после электролобзиком, выпиливаем из него вот такую деталь.



Процесс изготовления подставки для аккумуляторной отвертки Macallister-mddd36-li

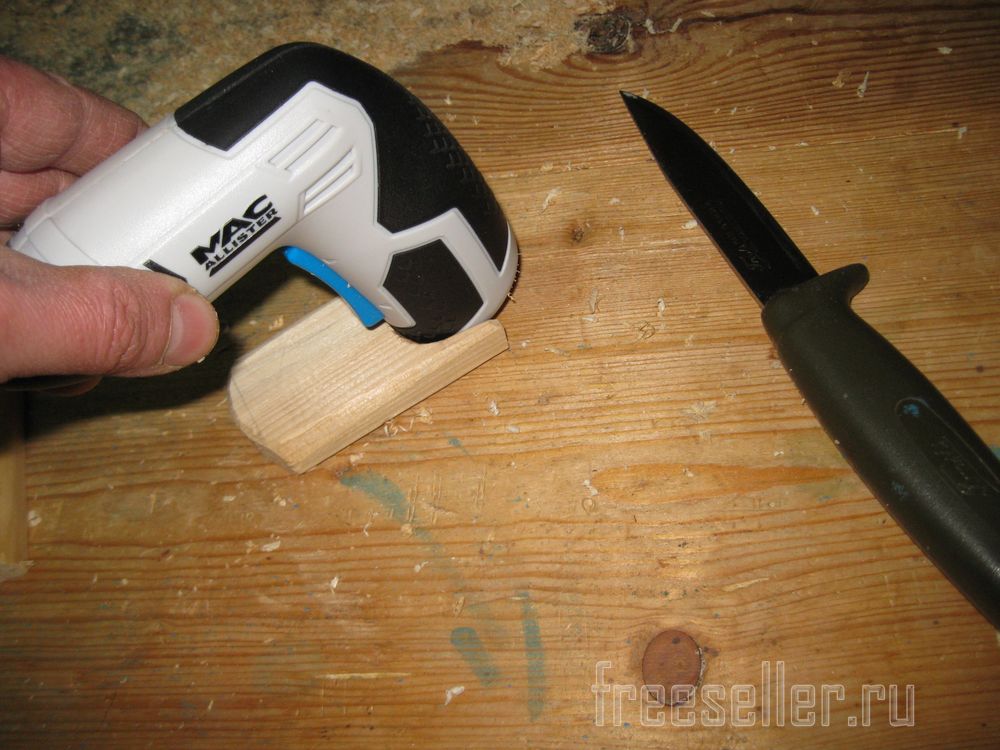

В выемку этой детали будет вставляться рукоятка аккумуляторной отвертки.



Процесс изготовления подставки для аккумуляторной отвертки Macallister-mddd36-li



Для того чтобы рукоятка отвертки надежно вставлялась, выемку можно дополнительно доработать и подогнать при помощи ножа.

После этого все детали нужно хорошо обработать наждачной бумагой.

Ну а теперь, начинаем собирать нашу конструкцию.

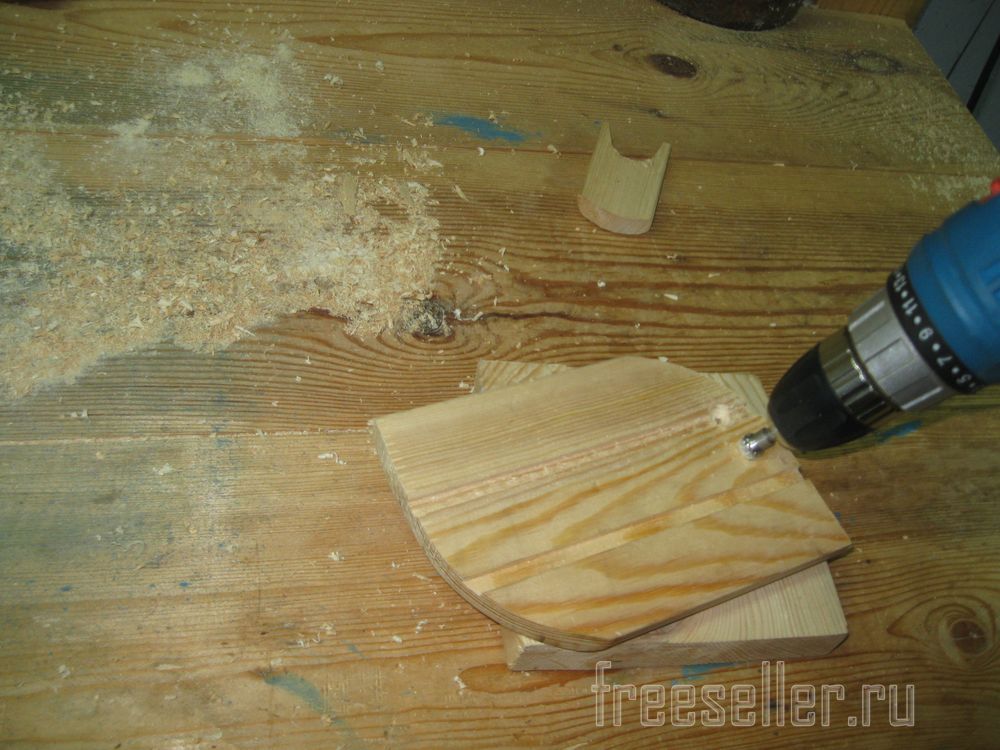

Для этого сверлом диаметром 4 мм, сверлим два отверстия под шурупы в передней части нашей подставки.



Процесс изготовления подставки для аккумуляторной отвертки Macallister-mddd36-li



С обратной стороны подставки раззенковываем эти отверстия сферической фрезой по дереву, чтобы утопить головки шурупов.



Процесс изготовления подставки для аккумуляторной отвертки Macallister-mddd36-li

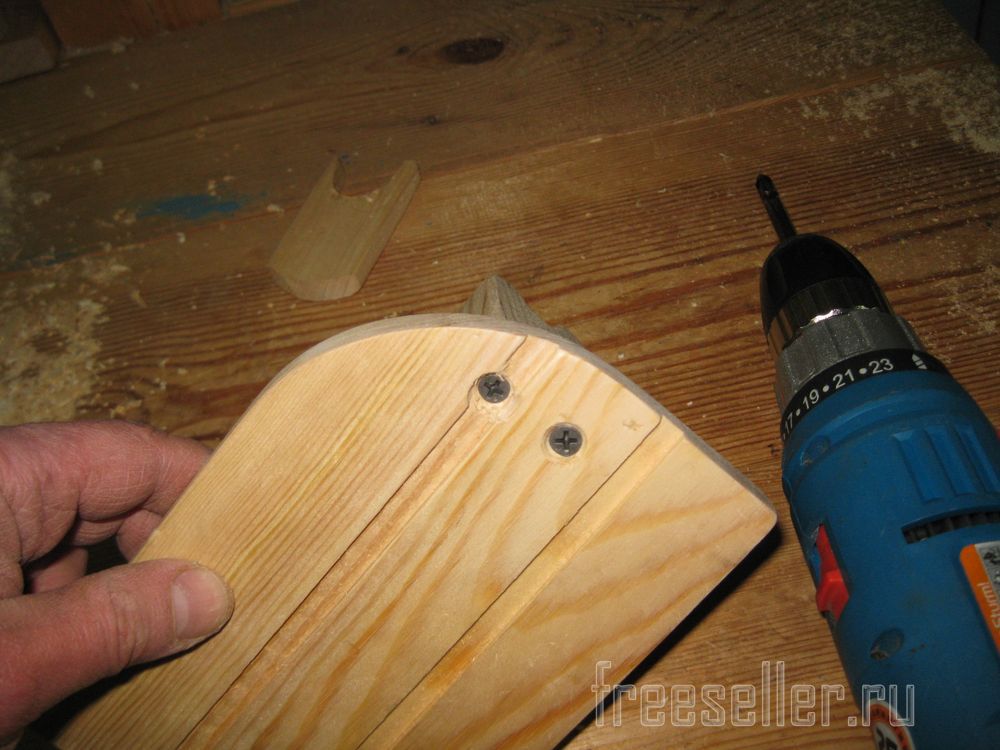

Теперь длинными шурупами прикручиваем к подставке первую деталь.



Процесс изготовления подставки для аккумуляторной отвертки Macallister-mddd36-li

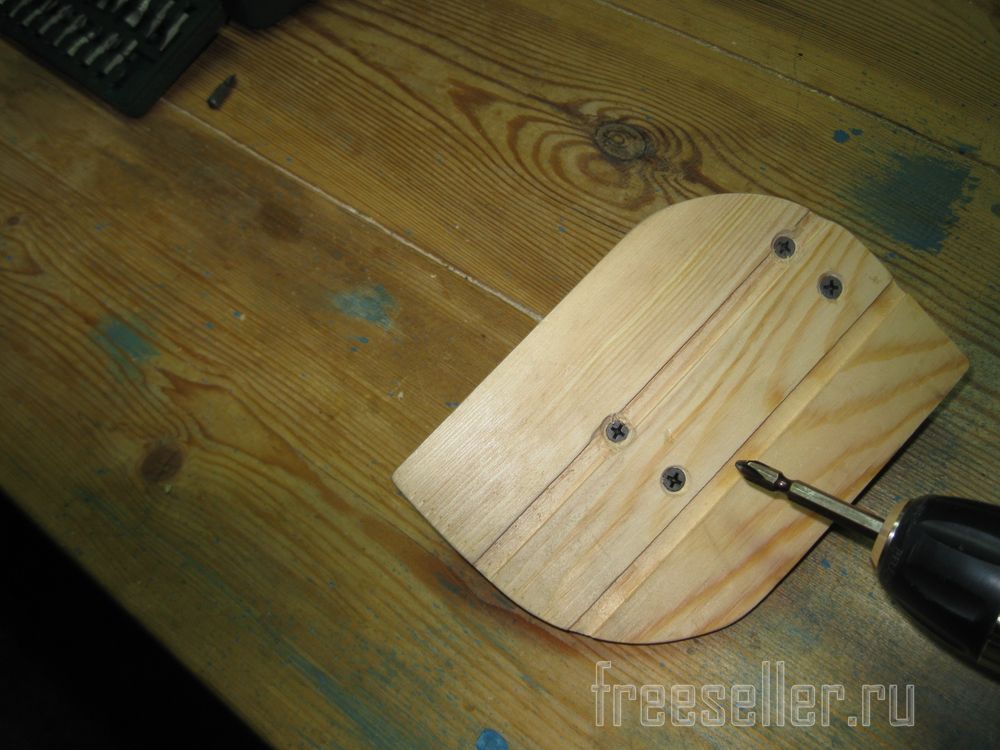

Аналогично сверлим отверстия в задней части подставки для крепления второй детали, а затем также прикручиваем ее короткими шурупами.



Процесс изготовления подставки для аккумуляторной отвертки Macallister-mddd36-li



И вот наша подставка-держатель готова!



Самодельная подставка для аккумуляторной отвертки Macallister-mddd36-li

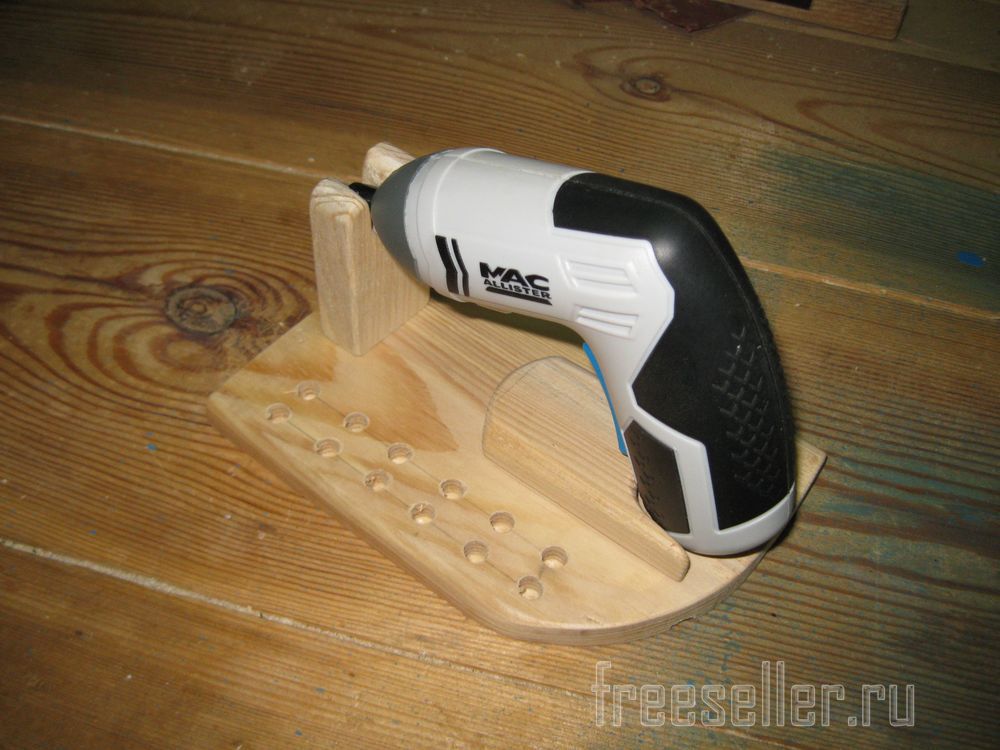

А вот я поставил на эту подставку аккумуляторную отвертку.



Самодельная подставка для аккумуляторной отвертки Macallister-mddd36-li

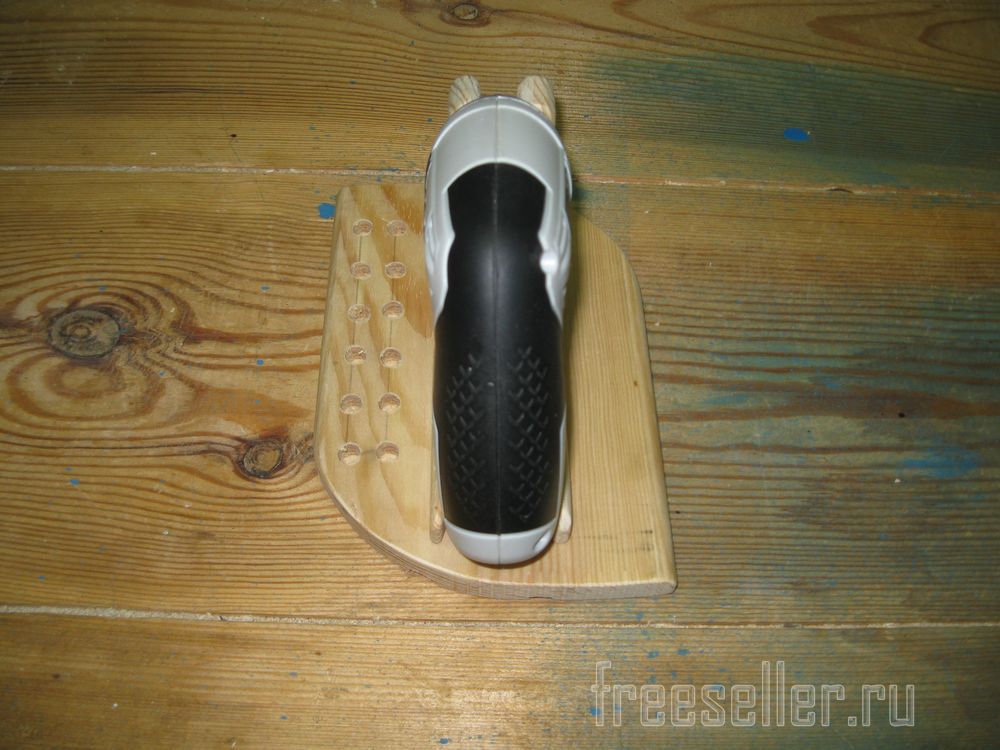

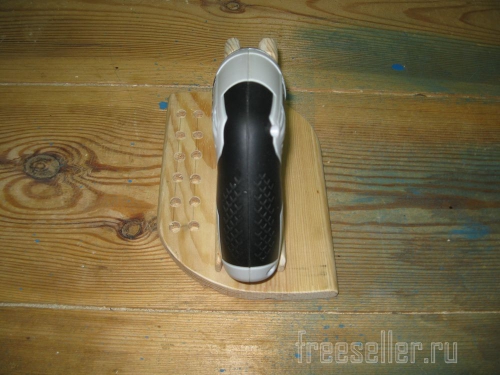

Вот так это выглядит с разных ракурсов.



Самодельная подставка для аккумуляторной отвертки Macallister-mddd36-li

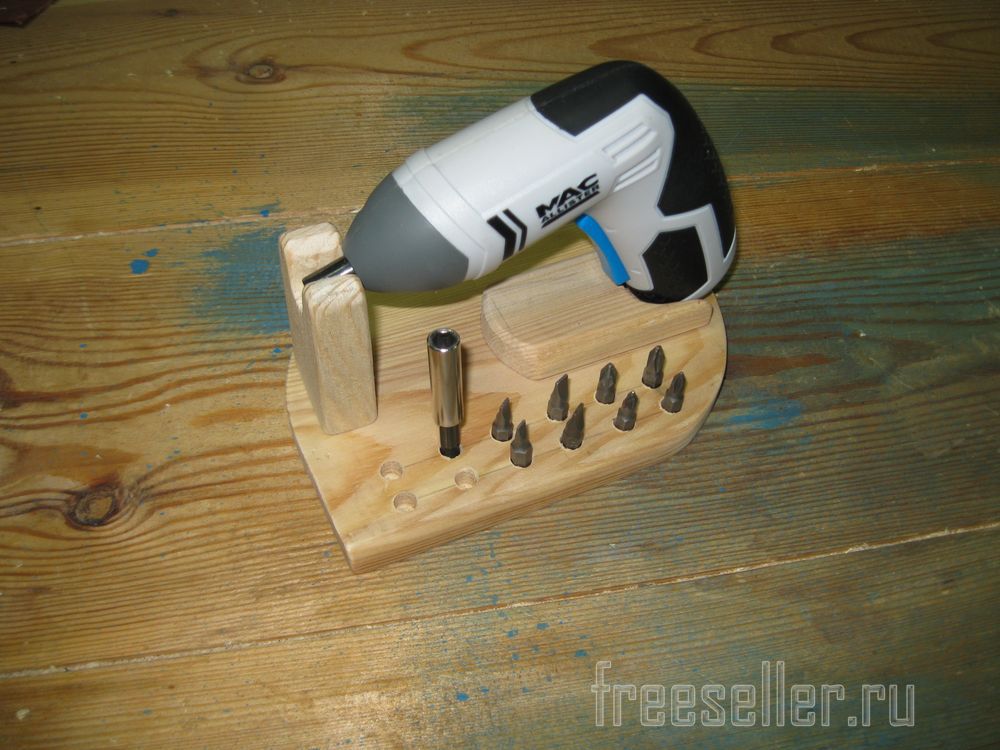

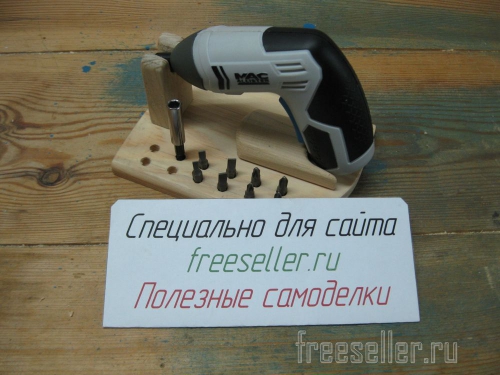

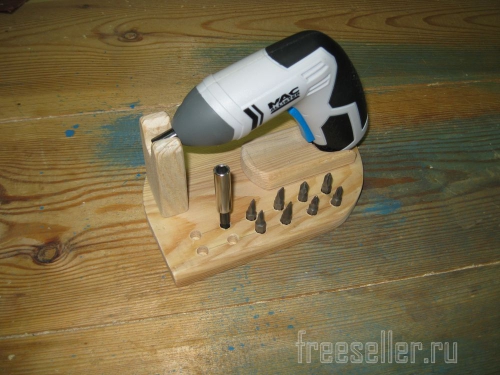

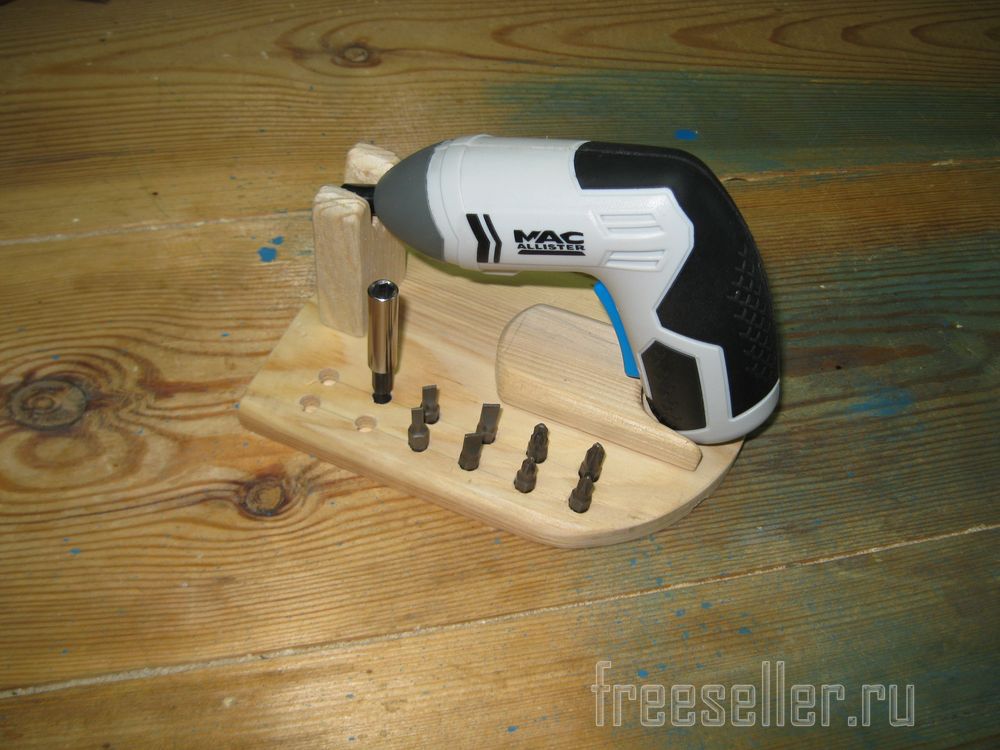

Ну а вот я окончательно укомплектовал подставку самыми основными отверточными битами и переходником.



Самодельная подставка для аккумуляторной отвертки Macallister-mddd36-liСамодельная подставка для аккумуляторной отвертки Macallister-mddd36-li

Самодельная подставка для аккумуляторной отвертки Macallister-mddd36-li



Подставка получилась довольно удобная. Аккумуляторная отвертка держится на ней достаточно надежно и при этом ее легко снимать и ставить обратно на подставку. Пользоваться же отверткой в таком виде, когда она стоит вертикально на подставке, намного удобнее, чем когда она просто лежит на столе.

В будущем, кстати, можно будет покрасить эту подставку или покрыть ее каким-нибудь лаком, хотя возможно это и необязательно.

Ну и на этом у меня все! Всем пока и удобной работы над самоделками!
