Мини-болгарка своими руками

  • Опубликовано: 6 ноября 2016

Мини-болгарка своими руками


Как сделать мини болгарку своими руками. Бывает, что в гараже нужно что-нибудь подрезать или обточить для машины, а "болгарки" под рукой нет. Для таких случаев я соорудил из разного хлама "болгарочку", работающую от 12 вольт (от прикуривателя). Также она применима и в квартире при наличии БП на 12вольт. Дома я использую блок питания от старого компьютера.

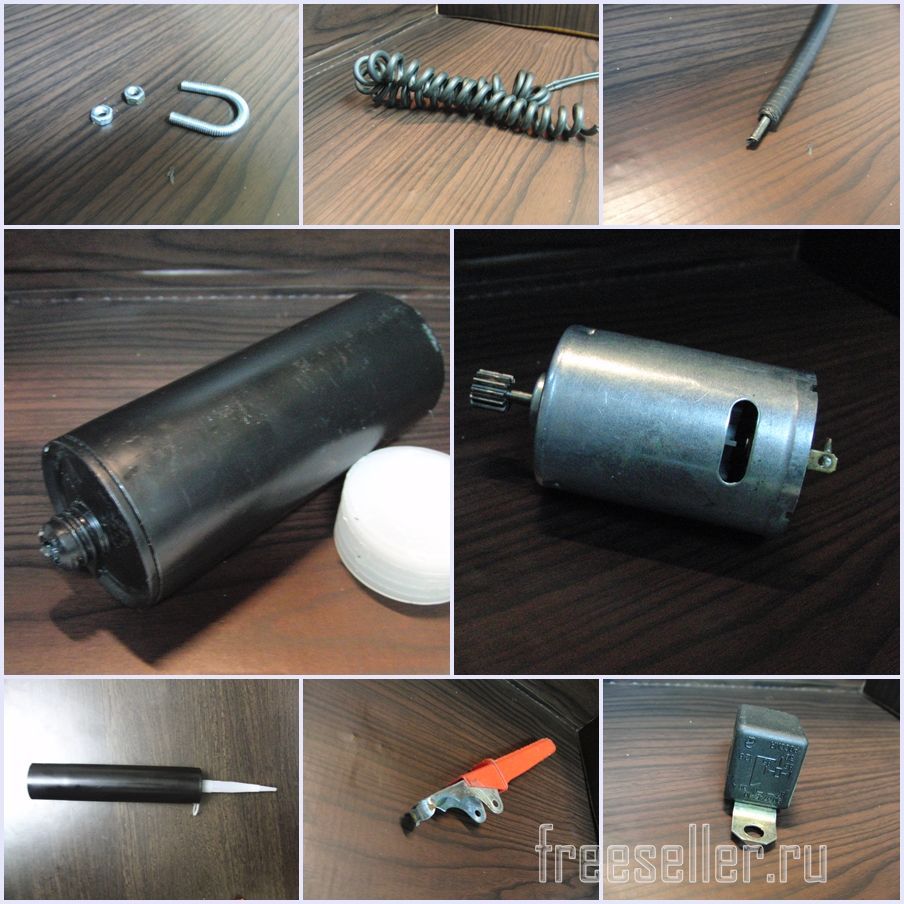

 Конечно, можно было собрать бормашинку, но среди моего "мусора" специального патрона не нашлось, а нашлось вот что:

  • пустой баллончик от силиконового герметика;
  • трос спидометра от автомобиля;
  • моторчик от автомобильного компрессора;
  • мелкий подшипник (подписан как 625-z);
  • витой провод от зарядника для мобильного телефона;
  • автомобильное реле;
  • винт-стойка для крепления материнской платы;
  • пластиковая бутылка 0,5 л;
  • зажим типа "крокодил" для проводов;
  • провода, гаечки и другие мелочи.
Мини-болгарка своими руками - материалы для изготовления

Изготовление мини болгарки

Мини-болгарка своими рукамиМини-болгарка своими руками

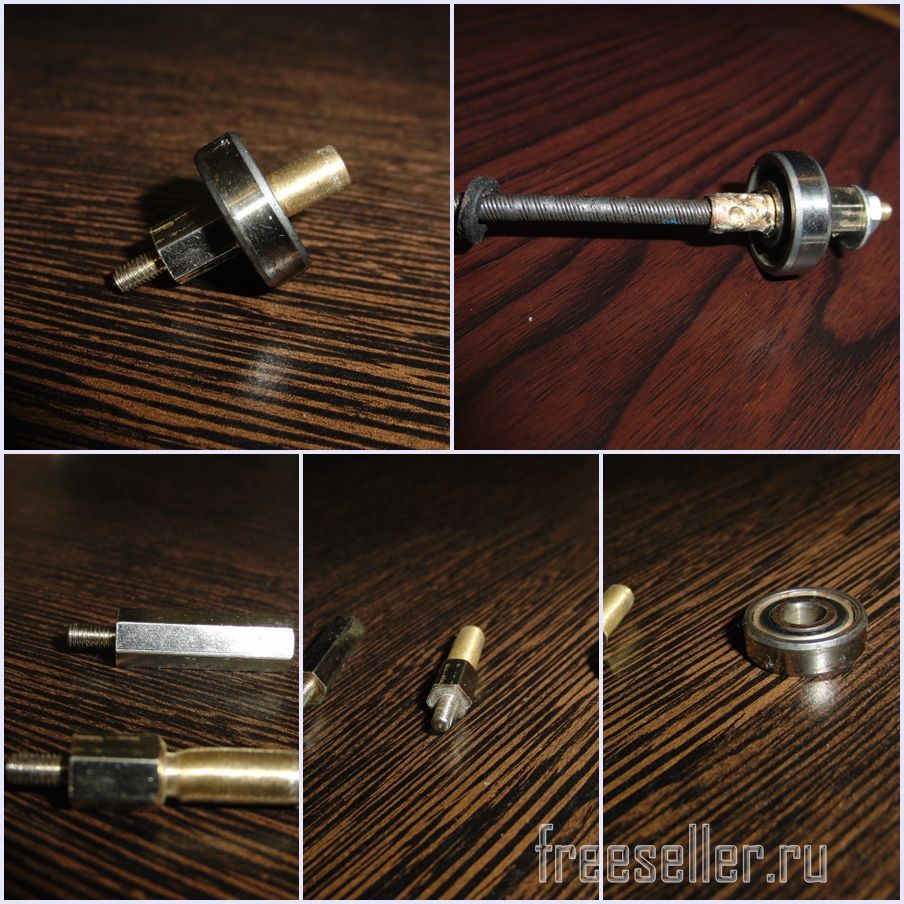

Самая ответственная часть - это посадить подшипник на немного обработанную (с помощью дрели и напильника) стойку от мат. платы компьютера и запрессовать тросик.



Мини-болгарка своими руками



Разбираем зажим - крокодил и с помощью самодельного хомута крепим к нему подшипник. Кусок троса от спидометра закрепляем пластиковыми хомутами.



Мини-болгарка своими рукамиМини-болгарка своими руками

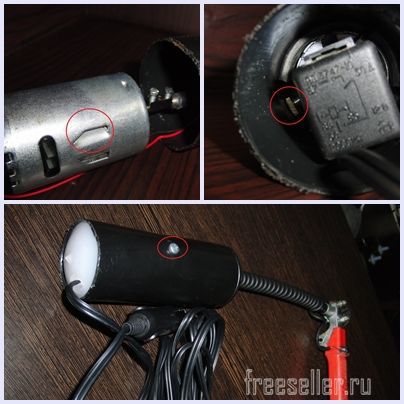

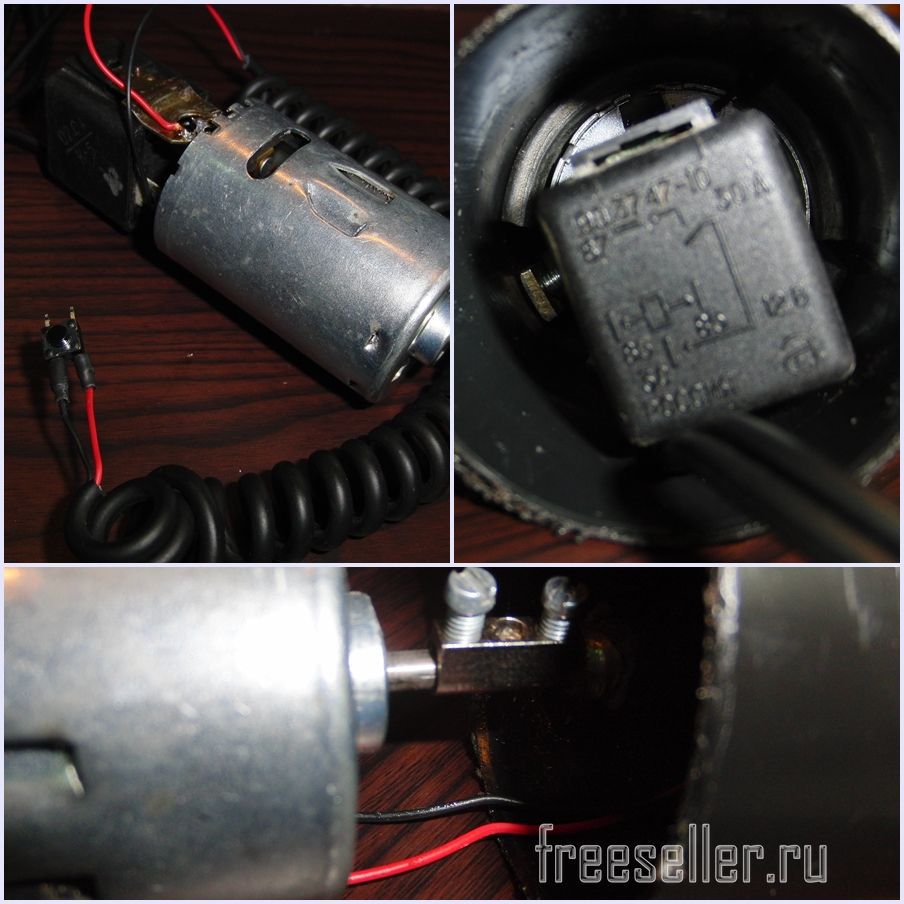

Сам электродвигатель вместе с реле помещаем в разрезанный по размеру баллончик от герметика (пустоты заполняем кусками резины). Дополнительно закрепляем болтом, который упирается в корпус моторчика от проворачивания.



Мини-болгарка своими руками

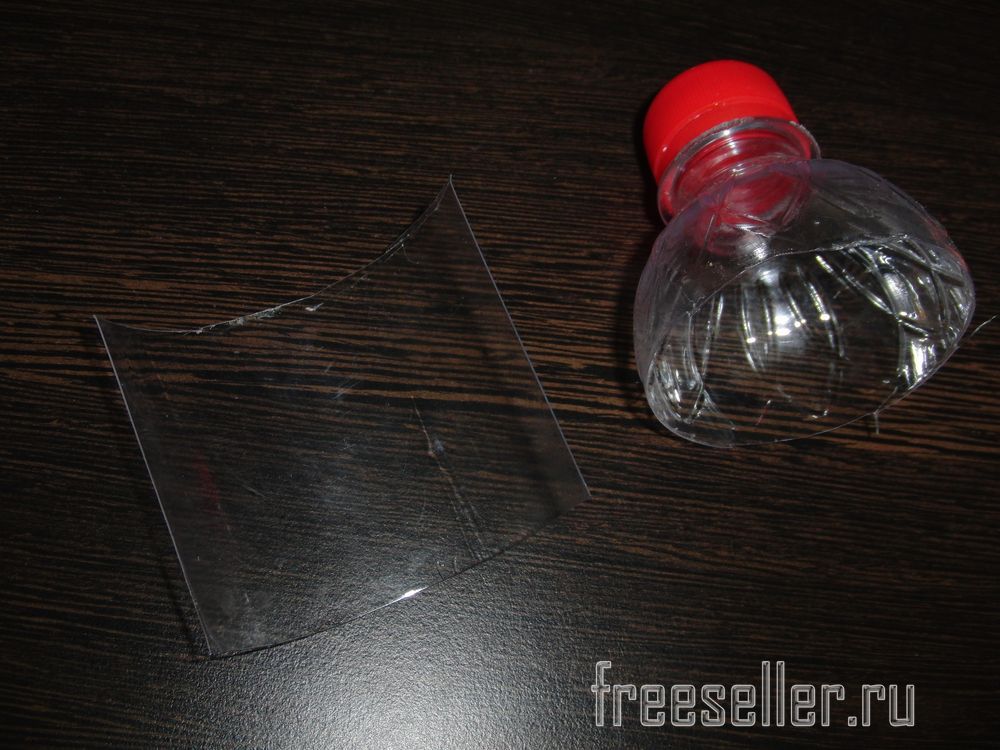

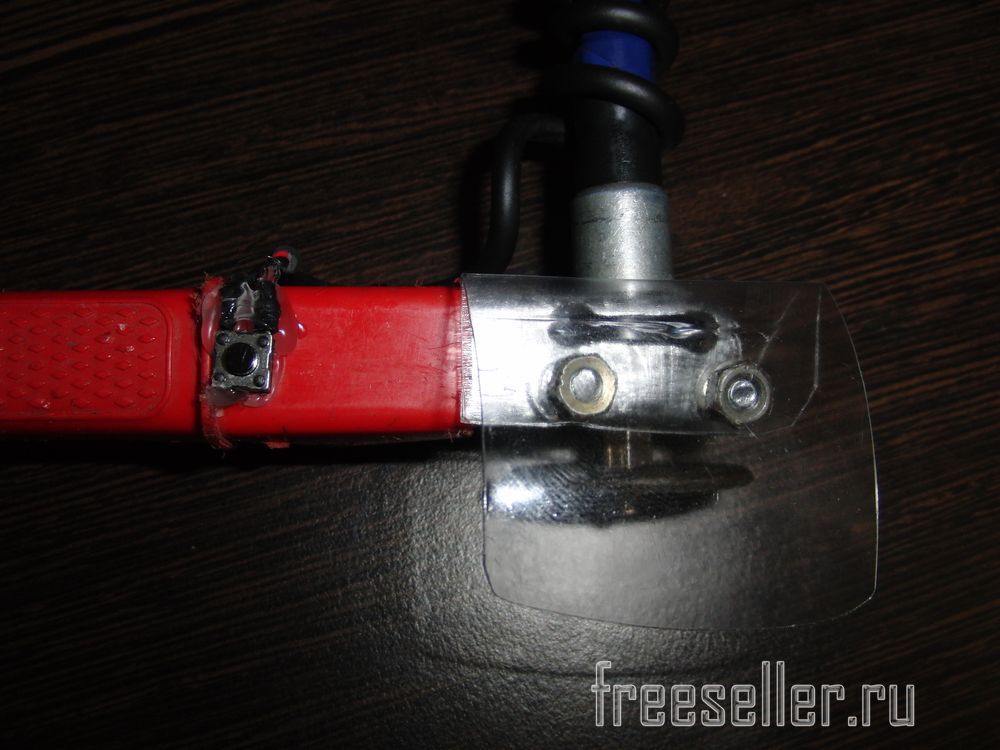

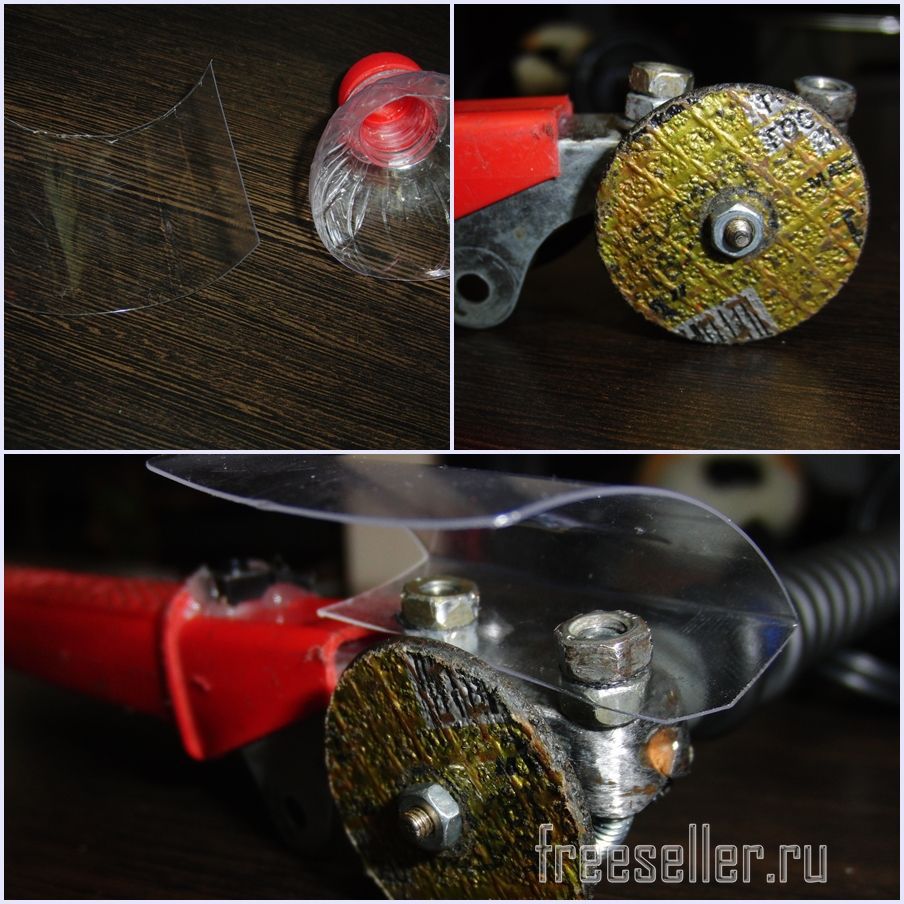

Отрезной диск тоже самодельный. Для него изготавливаем защитный кожух из пластика.



Мини-болгарка своими руками

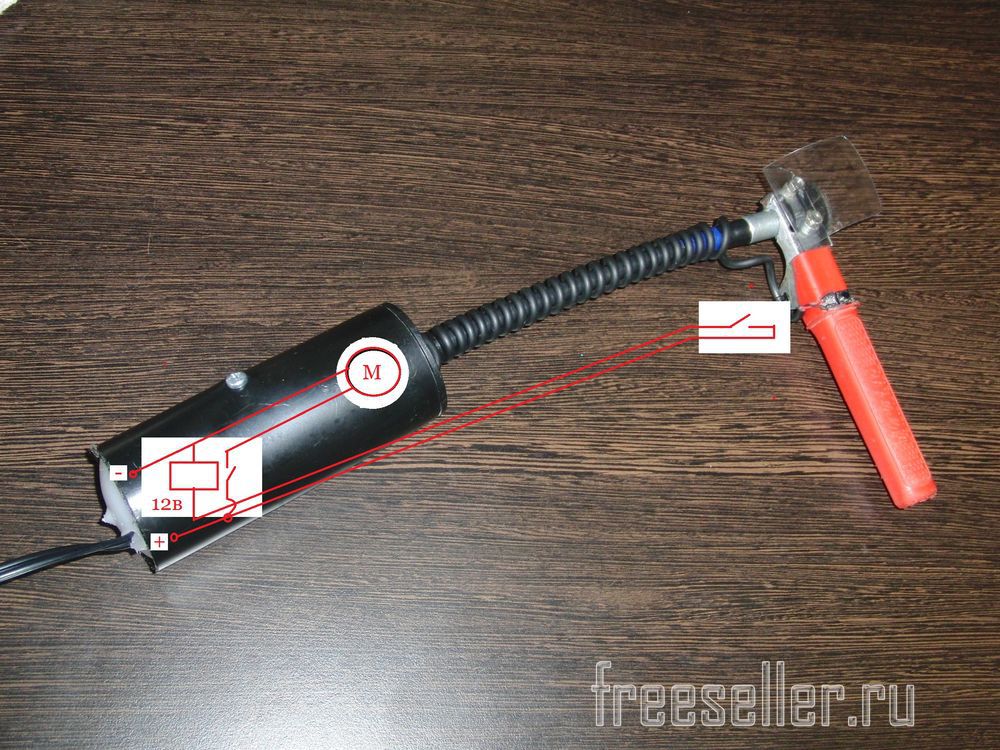

Электрическая схема проста: при нажатии мини-кнопки включается реле, которое в свою очередь замыкает силовые контакты и подаёт напряжение на электродвигатель.



Мини-болгарка своими руками

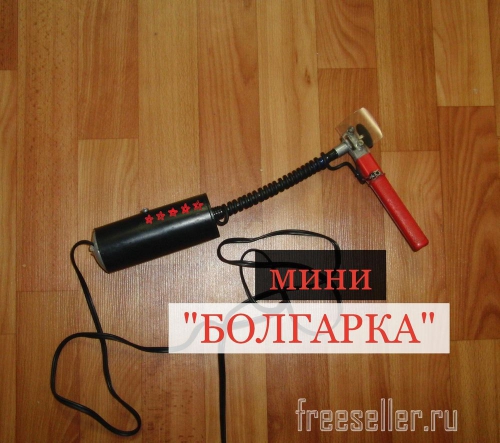

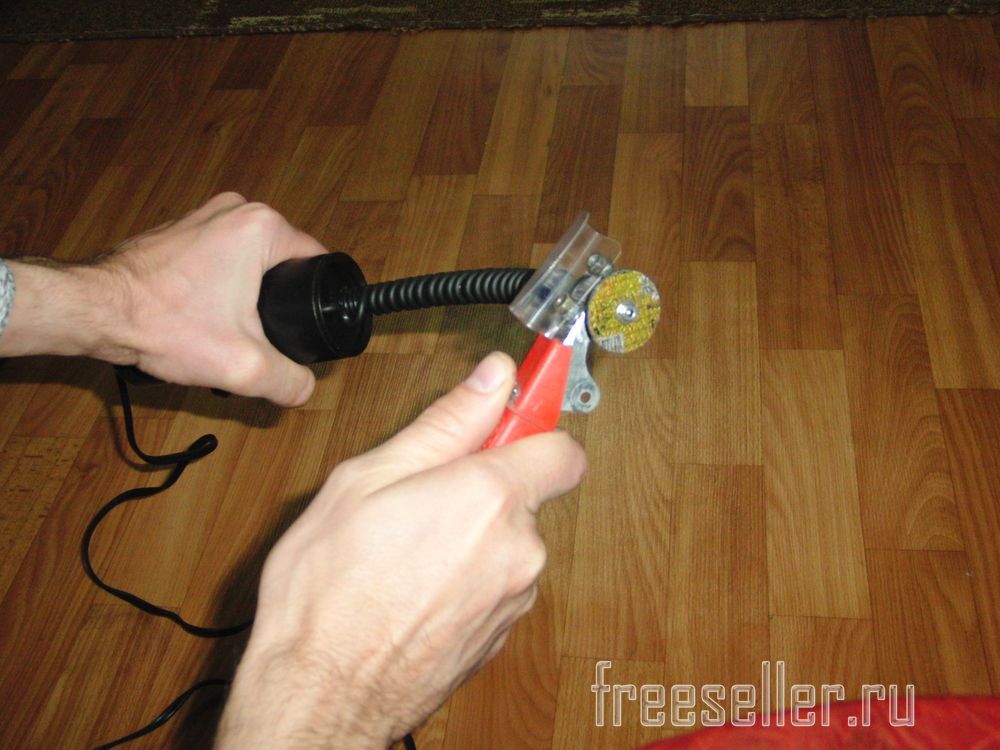

После сборки получаем новую конструкцию с необычным расположением моторчика. При работе инструмент держим так же, как и обычную "болгарку", только теперь он стал более мобильным.



Мини-болгарка своими руками


4

комментария

25 750

просмотров

Похожие самоделки

Комментариев 4
  1. прикольно...но предпочитаю таки "Дремель"
    +1
  2. Дремель конечно лучше :e179: А у меня просто "походный" вариант от 12вольт на всякий случай :e113:
    0
  3. Занятная штуковина вышла :e187:
    Интересно как она в деле, хватает ли мощности ?
    0
  4. Моторчик от автомобильного компрессора, он просто монстр :e111: мощность примерно 130вт.
    0
