Простой и удобный фиксатор для калитки. Достаточно несложный в изготовлении фиксатор для калитки, позволяющий надежно фиксировать калитку в открытом положении.

Привет самодельщикам, а также дачникам и владельцам приусадебных участков!

Года два назад, мы с моим дядькой сделали новый забор из профнастила по границе нашего сада. Причем этот забор мы полностью делали сами, а в конце, изготовили в этом заборе, еще и вот такую калитку для выхода на улицу.

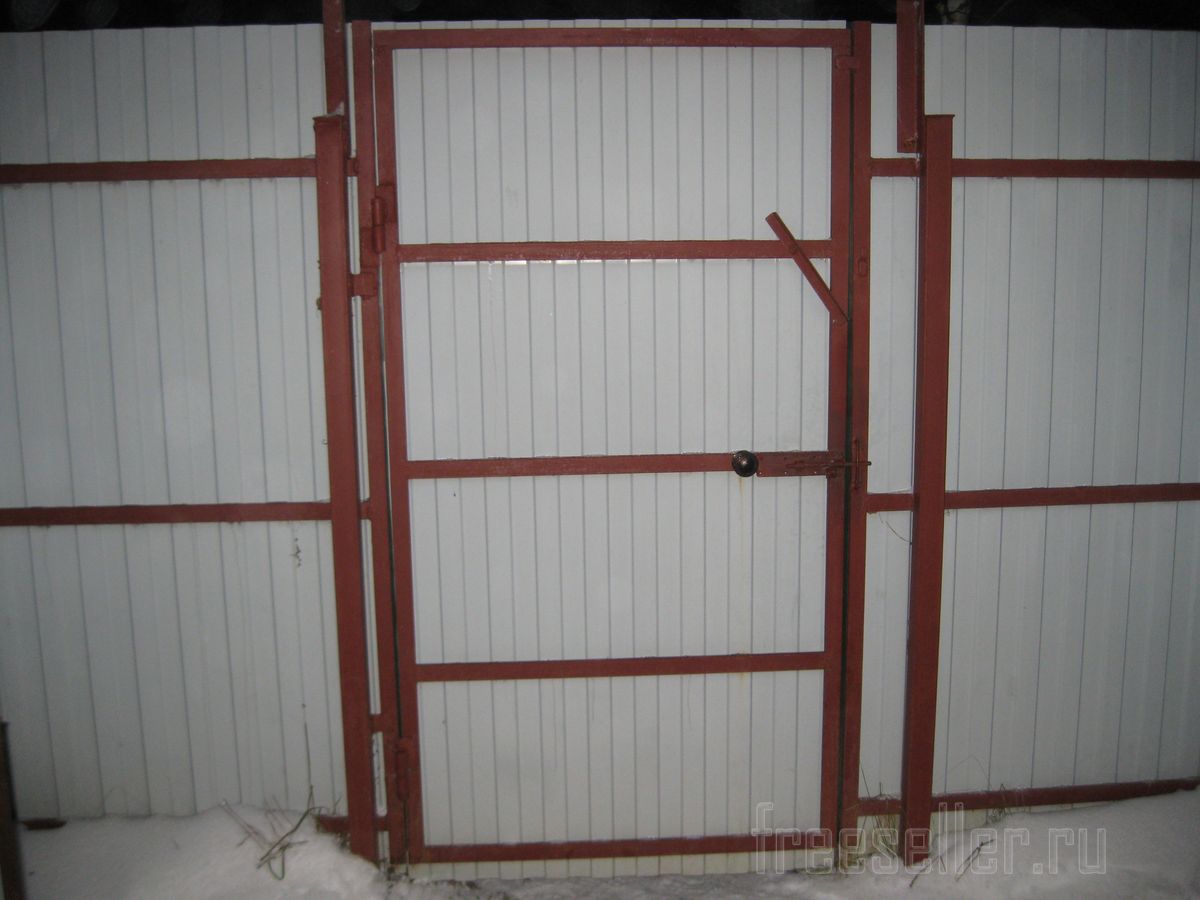

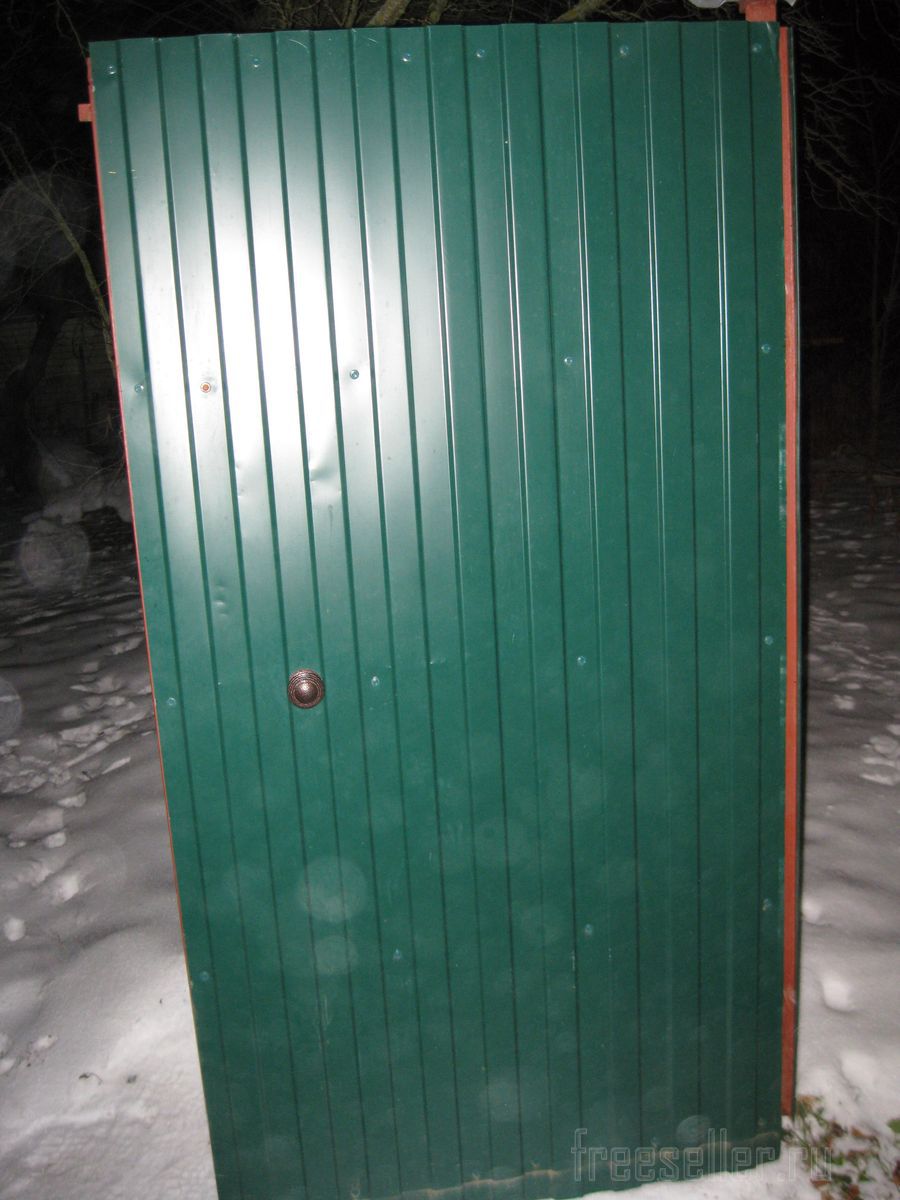

А вот эта калитка в открытом виде.





Причем калитку эту в основном делал дядька, я ему в этом помог, совсем немного. Калитка получилась весьма удобная, большая и достаточно широкая, так что через нее можно не только ходить, но и очень удобно переносить или транспортировать с улицы на участок (скажем, на тачке или тележке) разные строительные материалы, а также сыпучие грузы (торф, песок, навоз, перегной и т.п.).

Однако при эксплуатации калитки выявилась одна проблема. Дело в том, что в ветреную погоду, сплошной забор из профнастила стал играть роль своеобразной аэродинамической трубы, создавая и усиливая воздушный поток, даже при небольшом ветерке. Таким образом, открытая калитка постоянно сильно распахивалась или наоборот захлопывалась набегающим воздушным потоком.

В результате возникла необходимость изготовления какого-нибудь фиксатора, который бы позволял надежно фиксировать калитку в открытом положении. Причем такой фиксатор я подумывал сделать из металла, возможно в виде сварной конструкции, чтобы он был достаточно надежный, основательный и при этом долговечный.

Но в прошлом году у меня как-то не дошли до этого руки, а этой осенью, время вроде бы появилось, но тут подвела погода, поскольку уже во второй половине октября у нас выпал снег, который так и не растаял до сих пор.

В итоге, я решил сделать пока на скорую руку, деревянный фиксатор в качестве опытного образца. Это даже и лучше, поскольку за время зимы, этот фиксатор «обкатается», выявятся его недостатки, а потом уже весной, можно будет сделать окончательный вариант из металла.

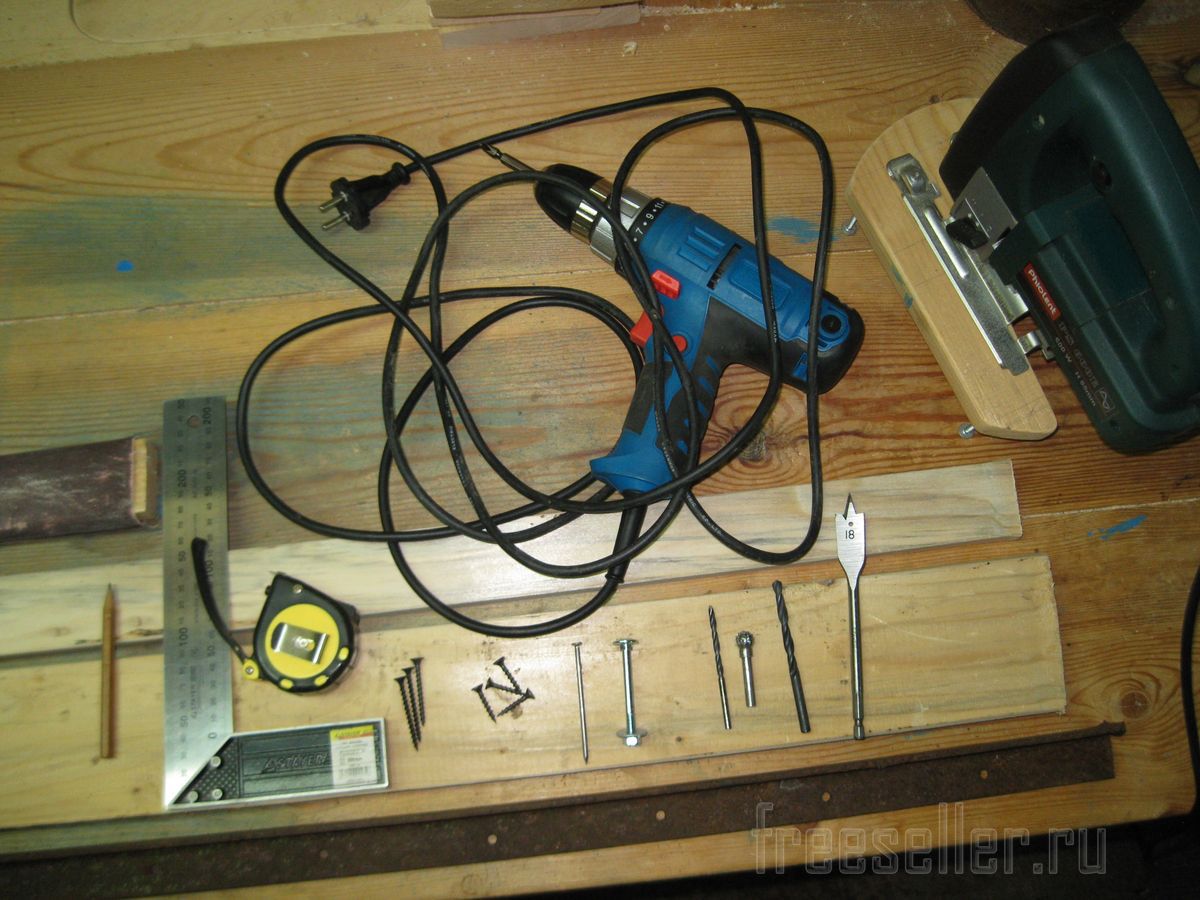

Итак, для изготовления такого фиксатора, мне понадобились следующие принадлежности:

Материалы и крепежные элементы:
• Отрезок доски толщиной 2 см, шириной 12 см, и длиной 40-50 см.
• Деревянная планка толщиной 2 см, шириной 5 см, и длиной 1 м.
• Стальной уголок 30х30 мм, длиной 1,5 м.
• Несколько шурупов по дереву, диаметром 4 мм, разной длины.
• Мебельный болт М6, длиной 70 мм, с гайкой и двумя шайбами.
• Гвоздь диаметром 3 мм, и длиной 9 см.

Инструменты:
• Чертежный и мерительный инструмент (карандаш, рулетка и угольник).
• Шило.
• Электролобзик с пилкой для фигурного реза.
• Электродрель-шуруповерт.
• Сверла по металлу диаметром 4 и 6 мм.
• Сферическая фреза по дереву.
• Перовое сверло по дереву, диаметром 18 мм.
• Отверточная бита РН2, для заворачивания шурупов.
• Наждачная бумага.





Изготовление фиксатора для калитки

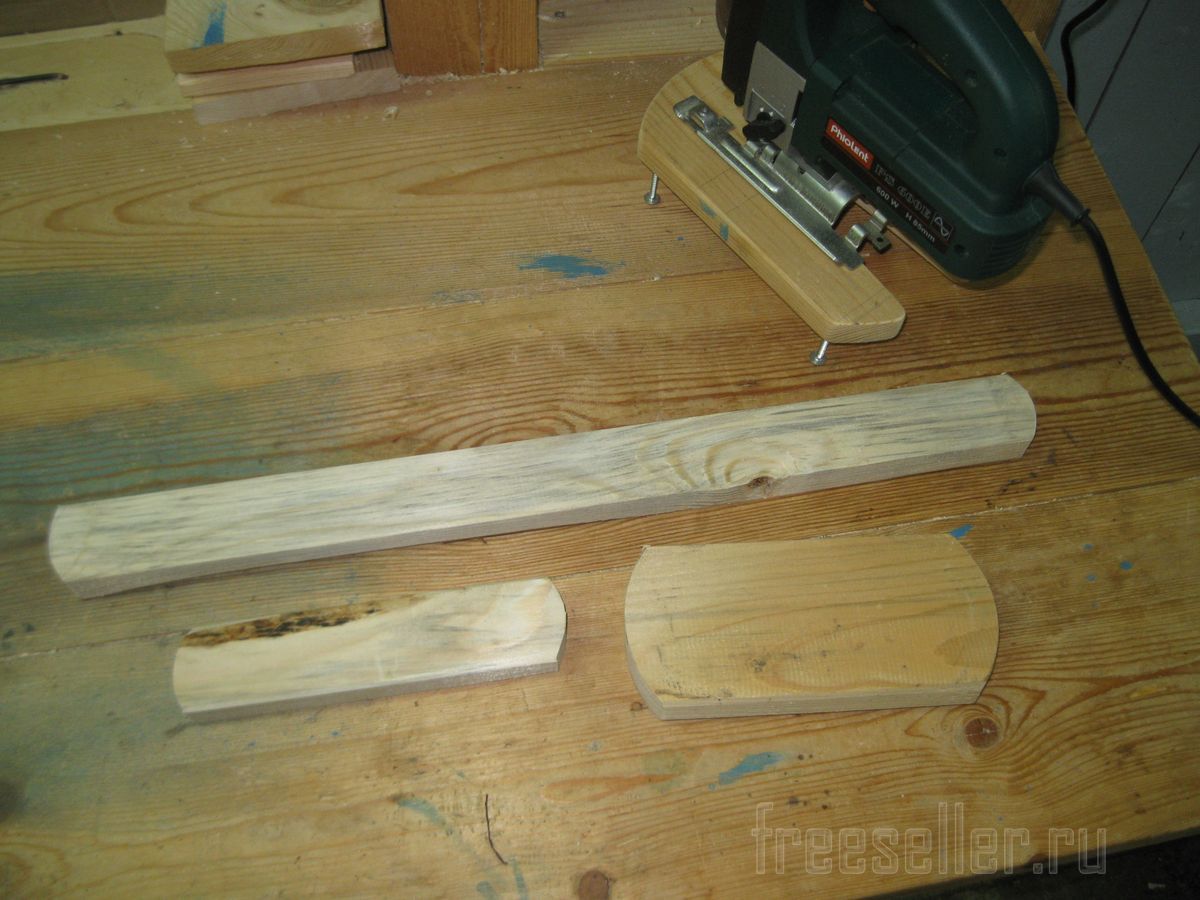

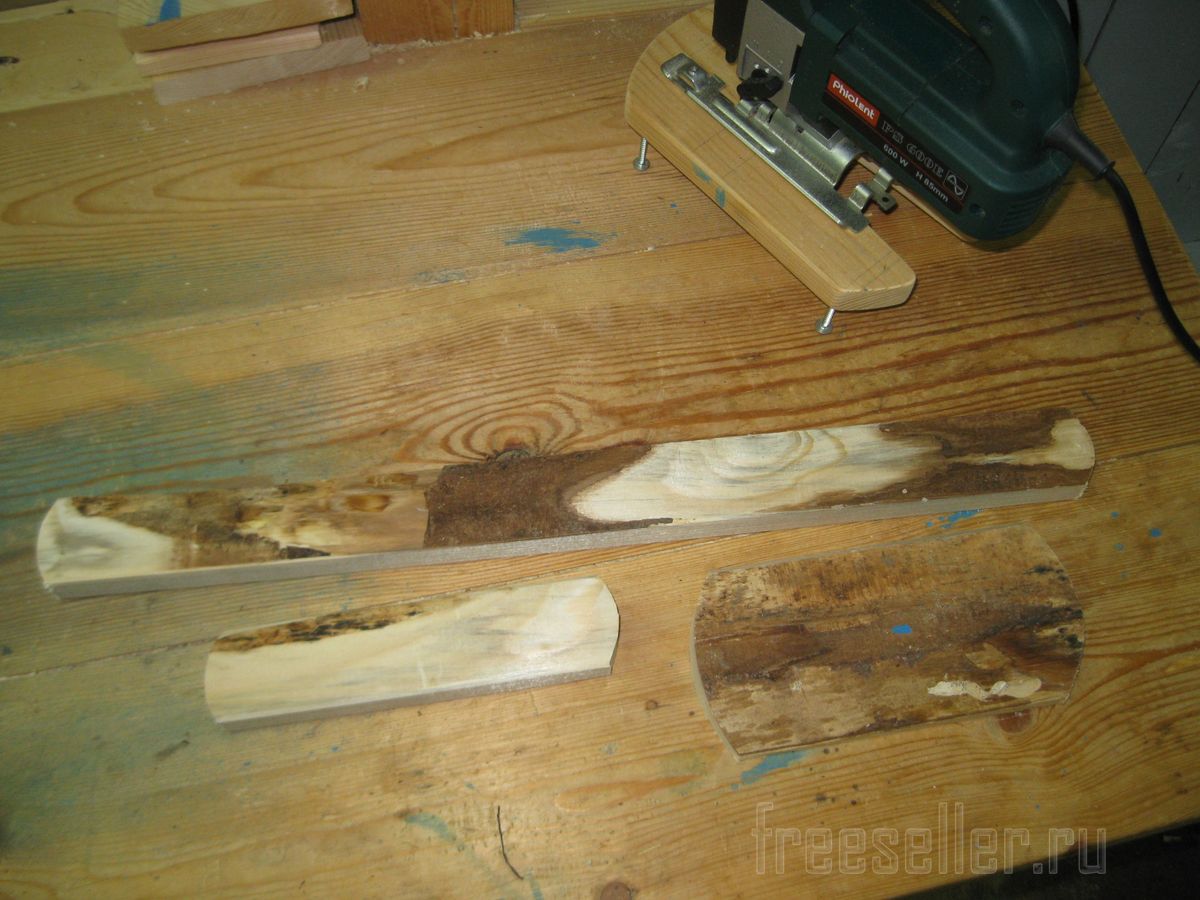

Сначала я разметил деревянные заготовки и выпилил из них вот такие детали.





Кстати в качестве деревянных заготовок, я практически использовал отходы, чуть ли не от горбыля, с остатками коры с другой стороны. Поэтому с обратной стороны изготовленные детали выглядят вот так. :e113:





Но в этом нет ничего страшного, поскольку как я уже отмечал – это будет пока временный, экспериментальный образец фиксатора.

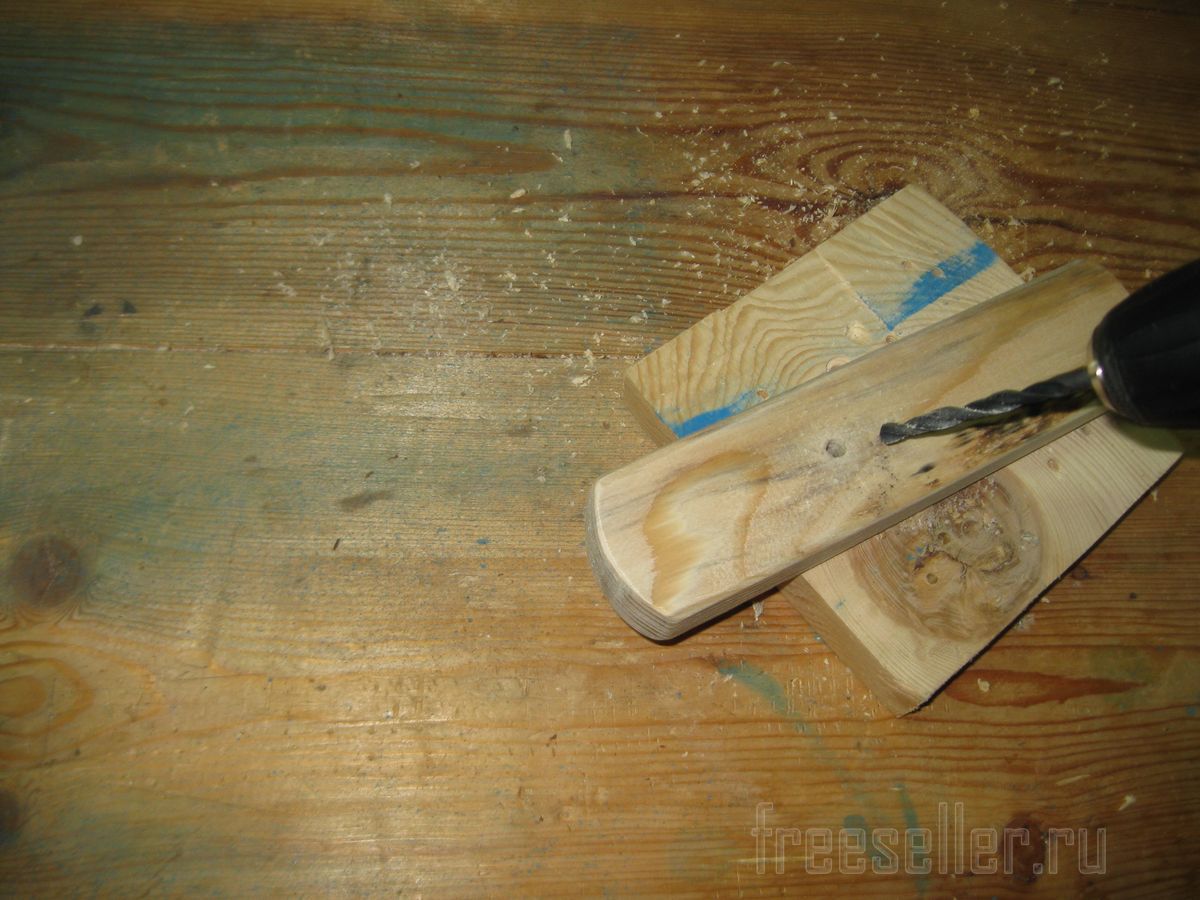

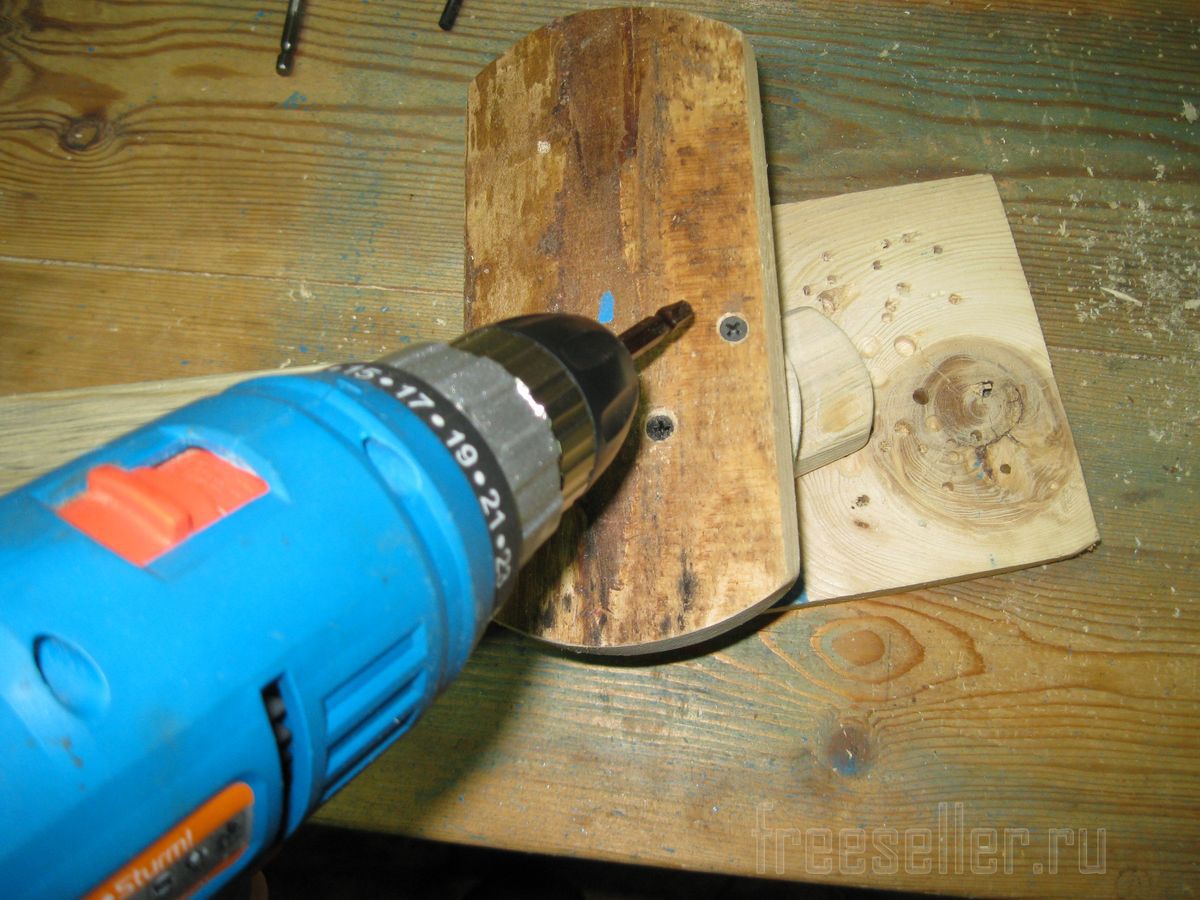

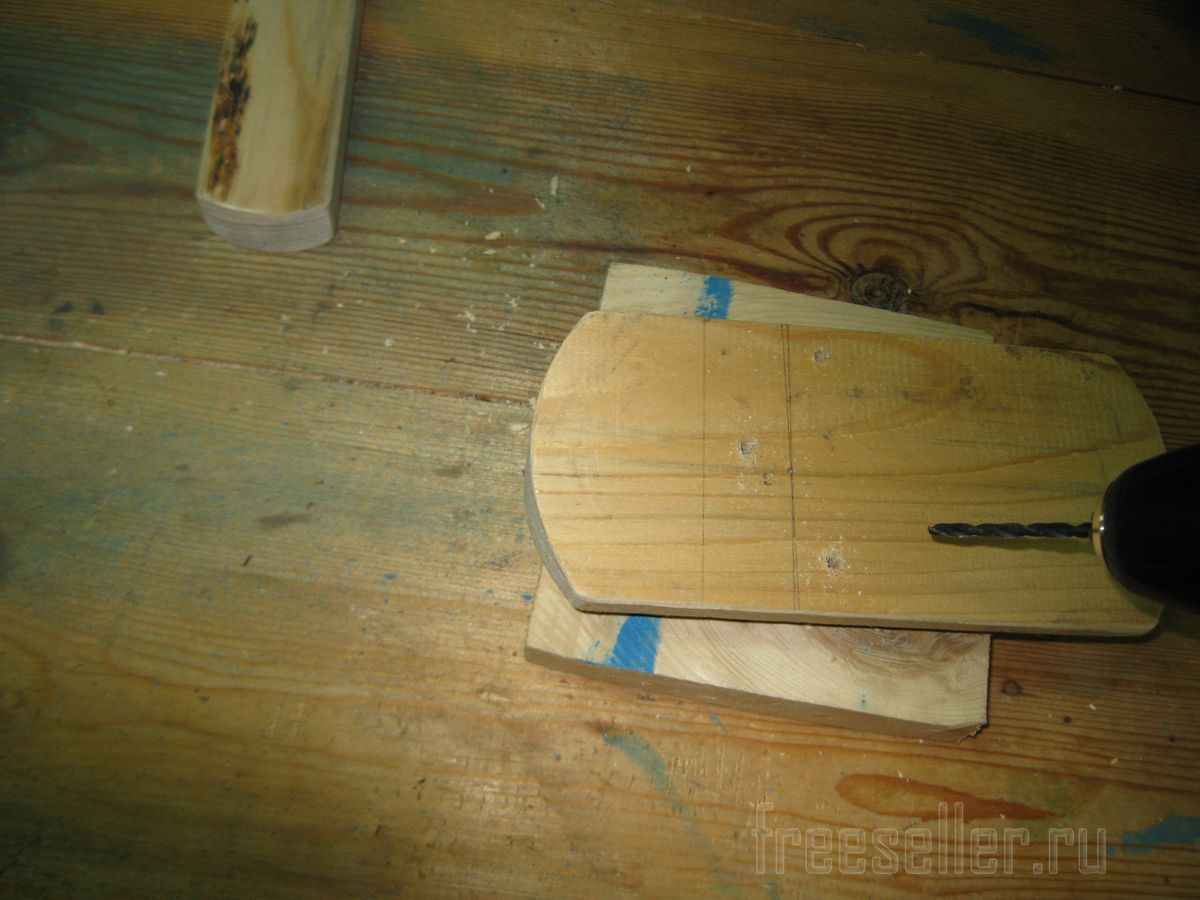

Далее в широкой детали, я просверлил три отверстия диаметром 4 мм, под шурупы.





А в двух других деталях, просверлил по одному отверстию диаметром 6 мм. В эти отверстия будет вставляться мебельный болт.

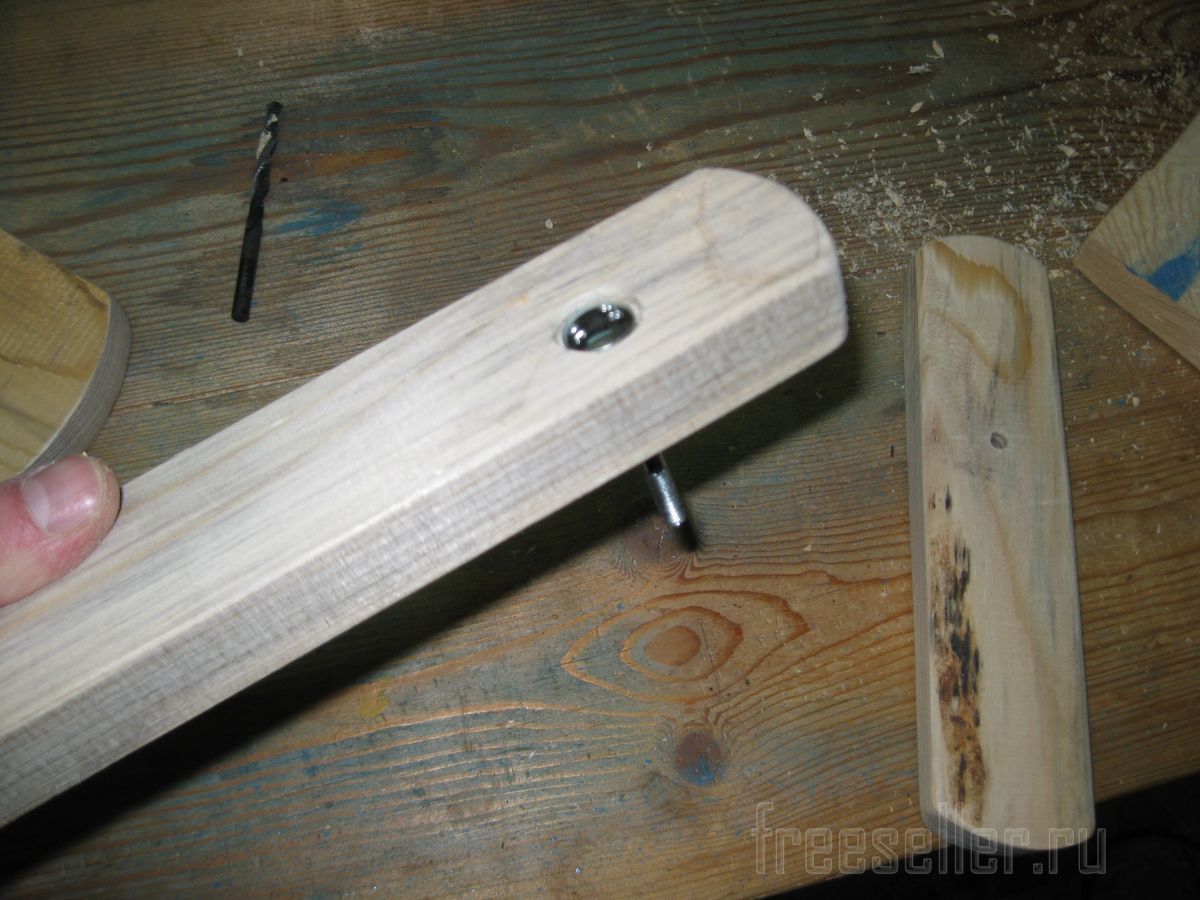

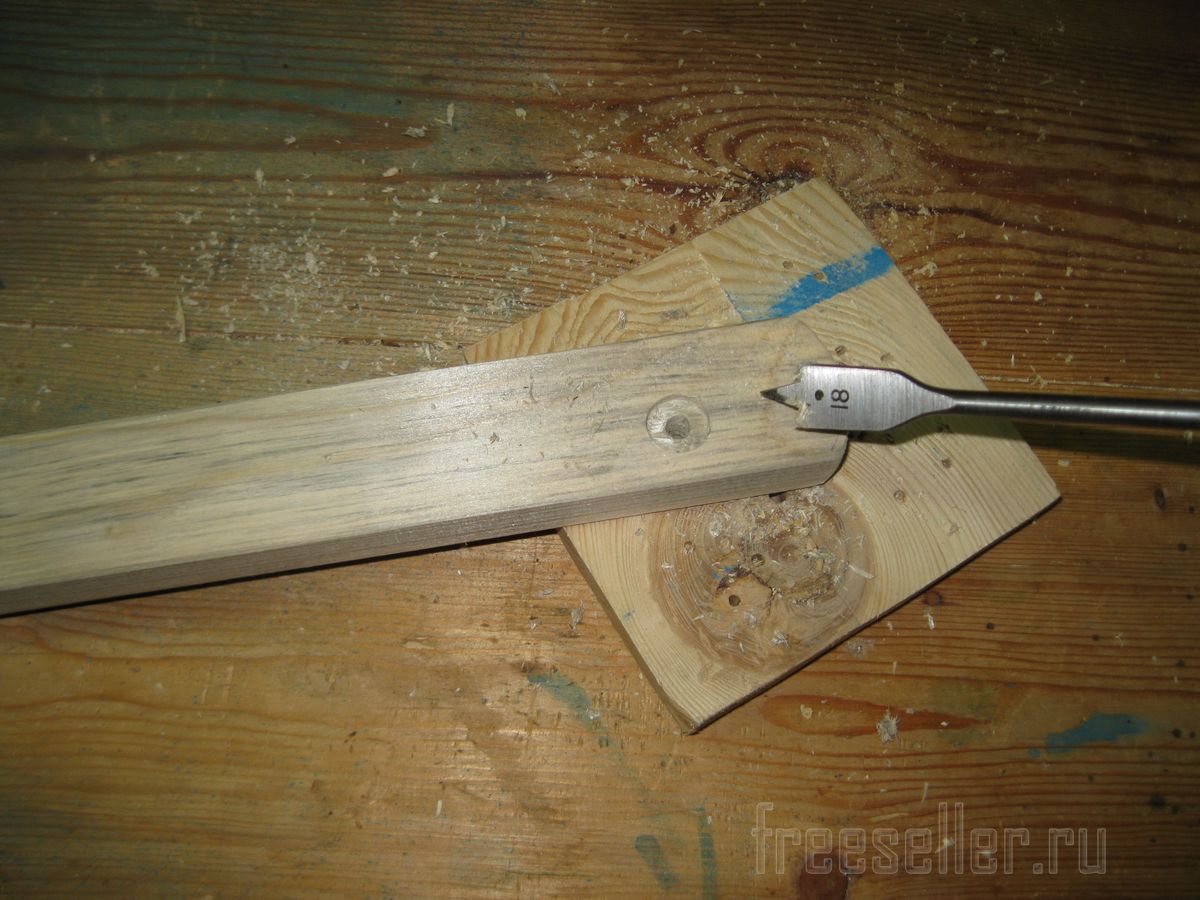

Одну из сторон отверстия в длинной детали, я немного рассверлил перовым сверлом по дереву, чтобы утопить головку мебельного болта.





Ну и теперь можно собирать фиксатор.

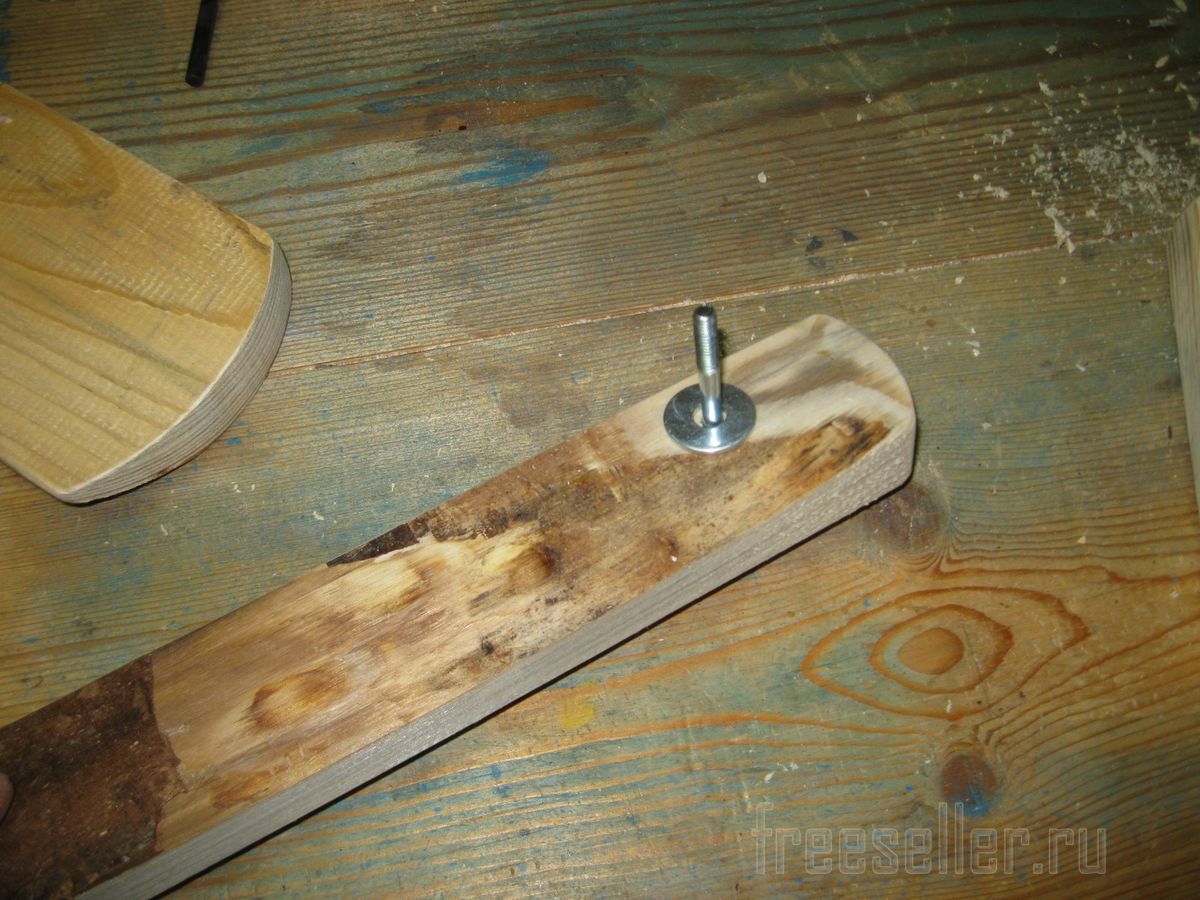

Для этого, сначала вставляем мебельный болт в отверстие длинной детали.





С обратной стороны, надеваем на этот болт широкую шайбу.

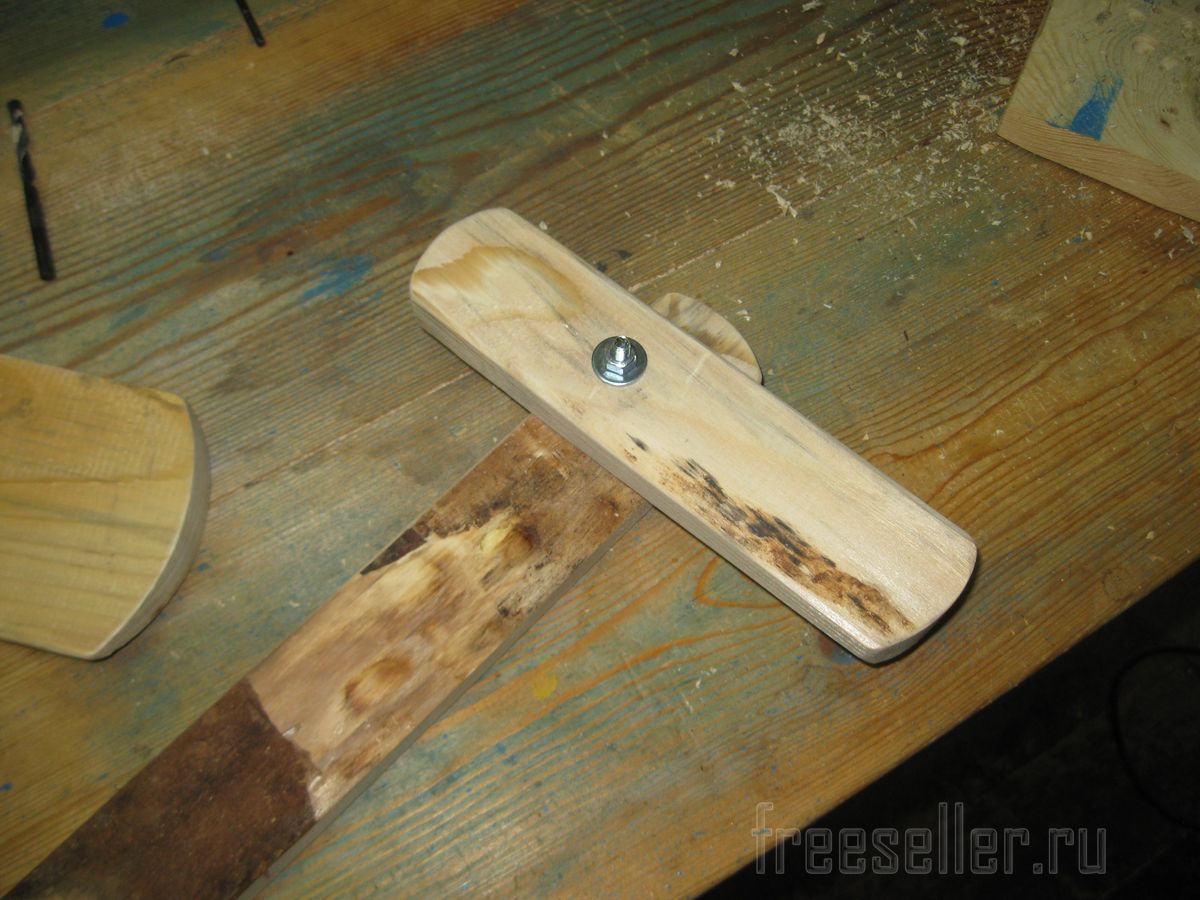

Надеваем короткую деталь и прикручиваем ее гайкой с шайбой.





Теперь с обратной стороны, прикручиваем шурупами широкую деталь.

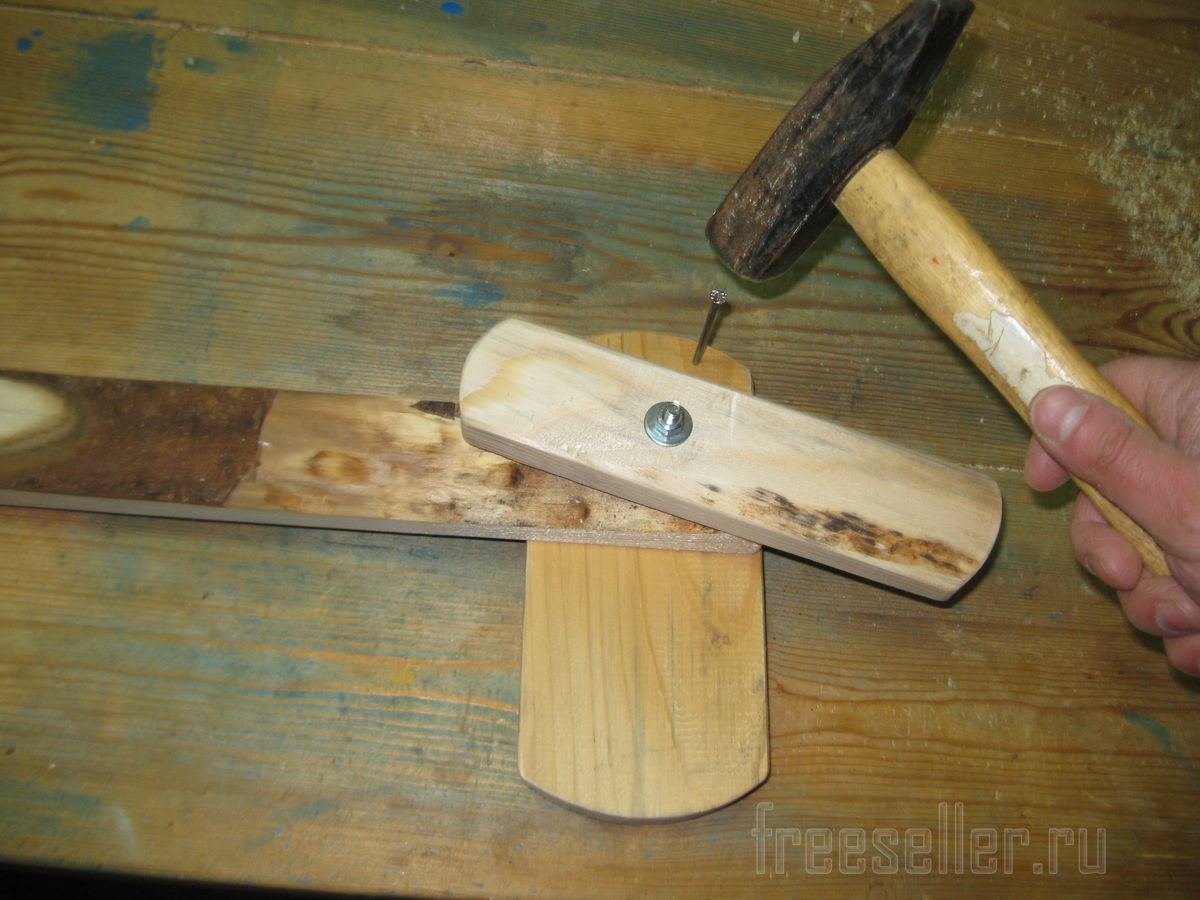

Затем вбиваем гвоздь в качестве ограничителя.

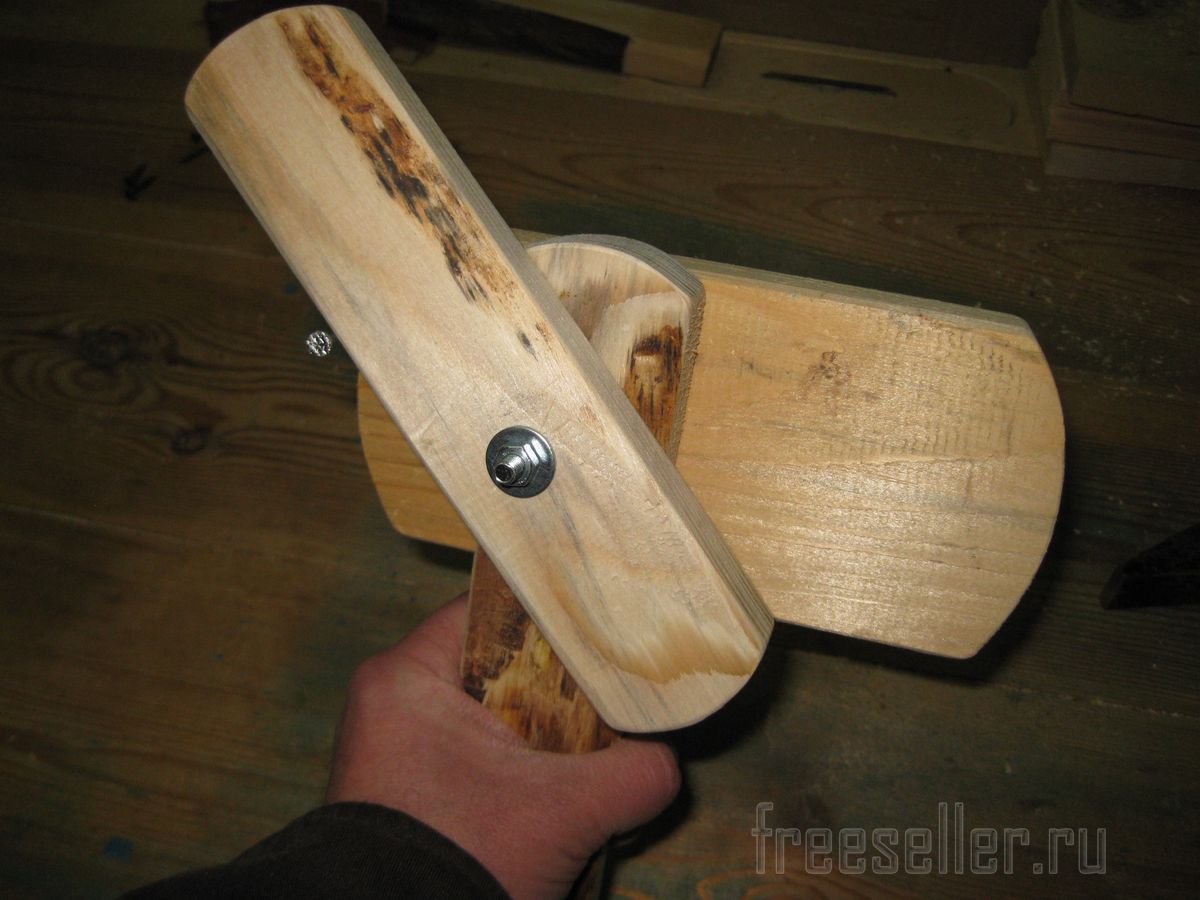

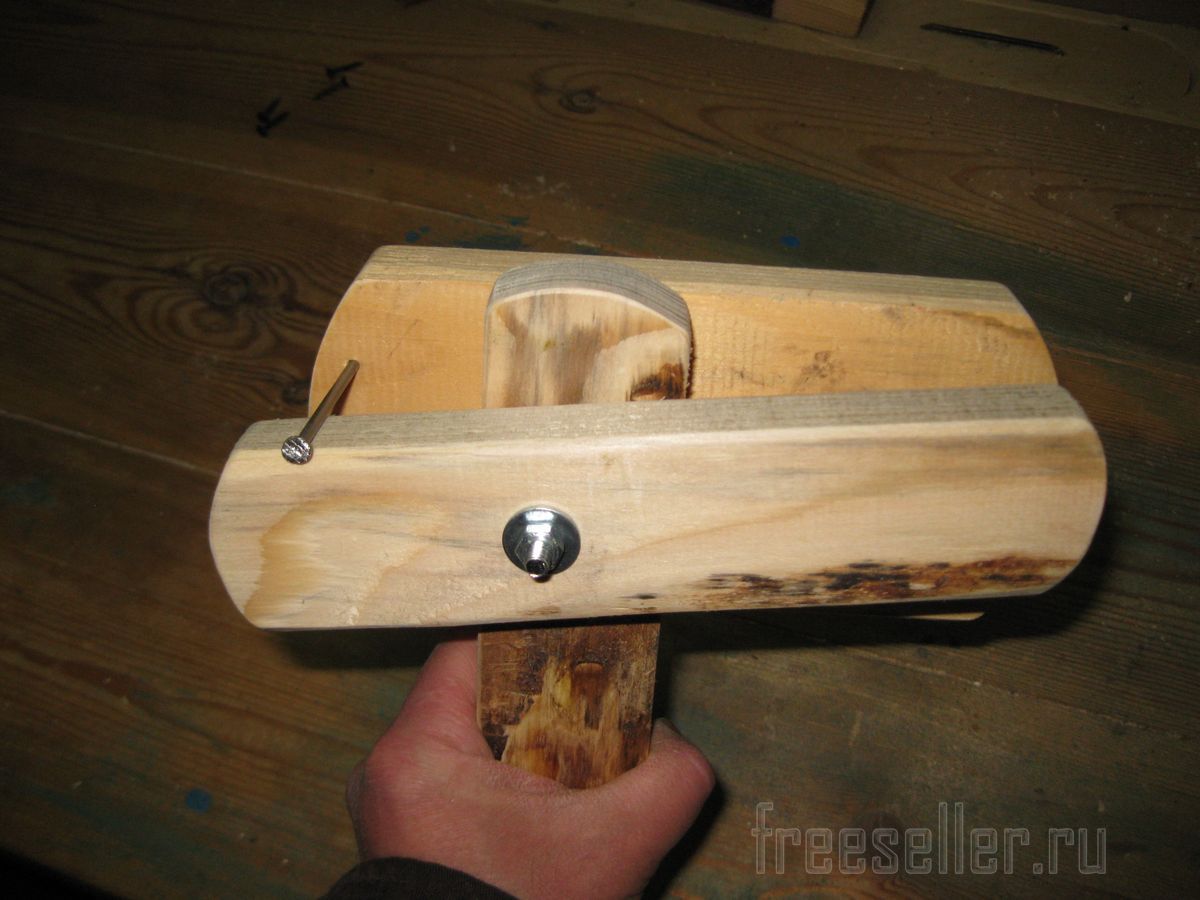

И вот наш фиксатор готов!

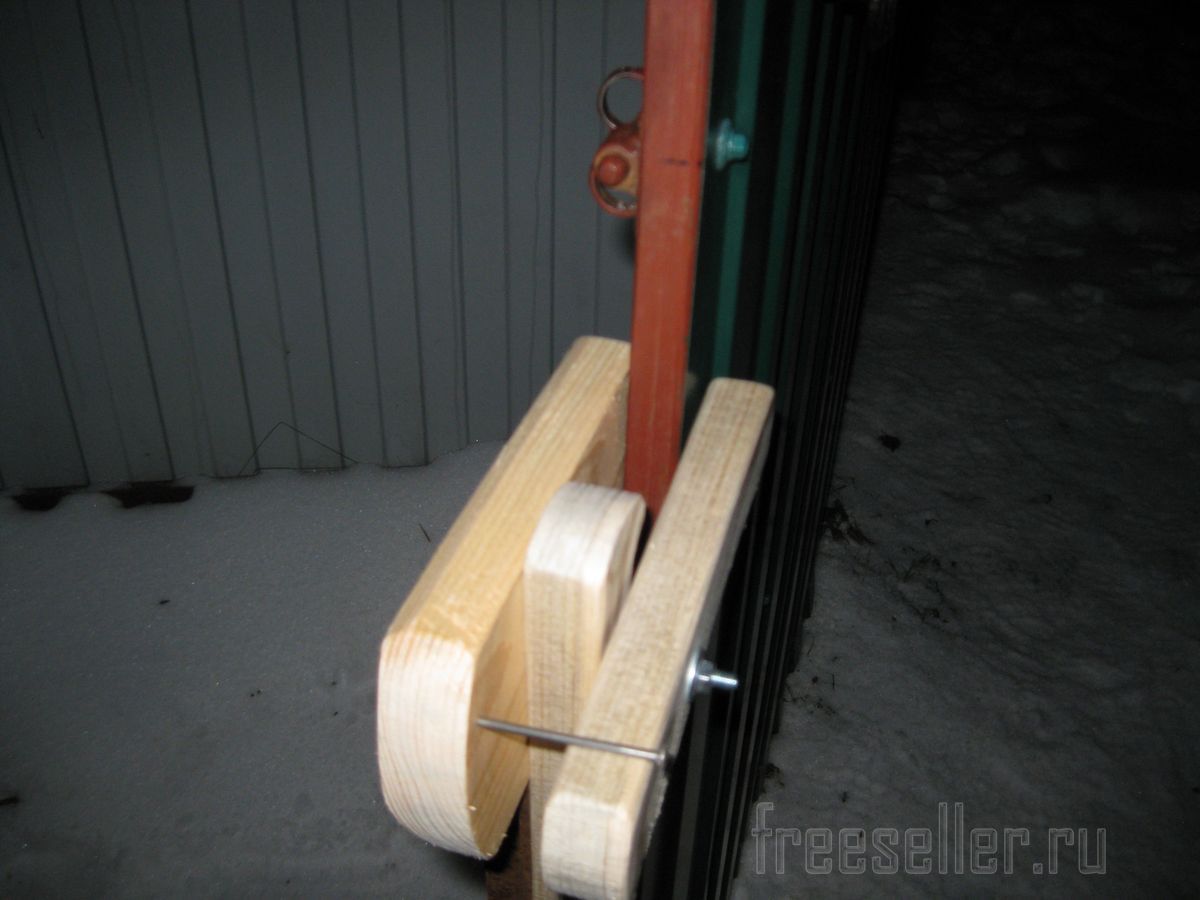

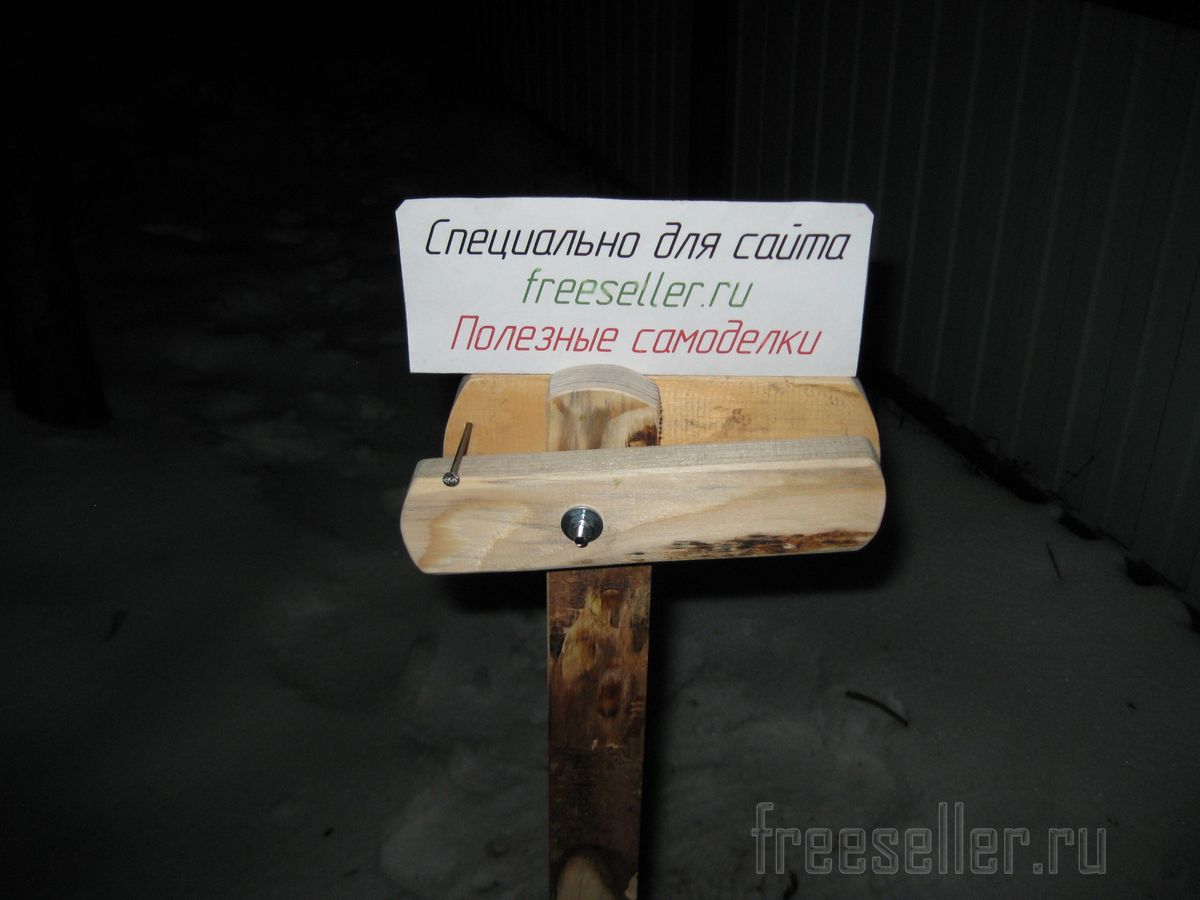

Так он выглядит в открытом положении.





А так в закрытом.



Теперь осталось установить его рядом с калиткой.

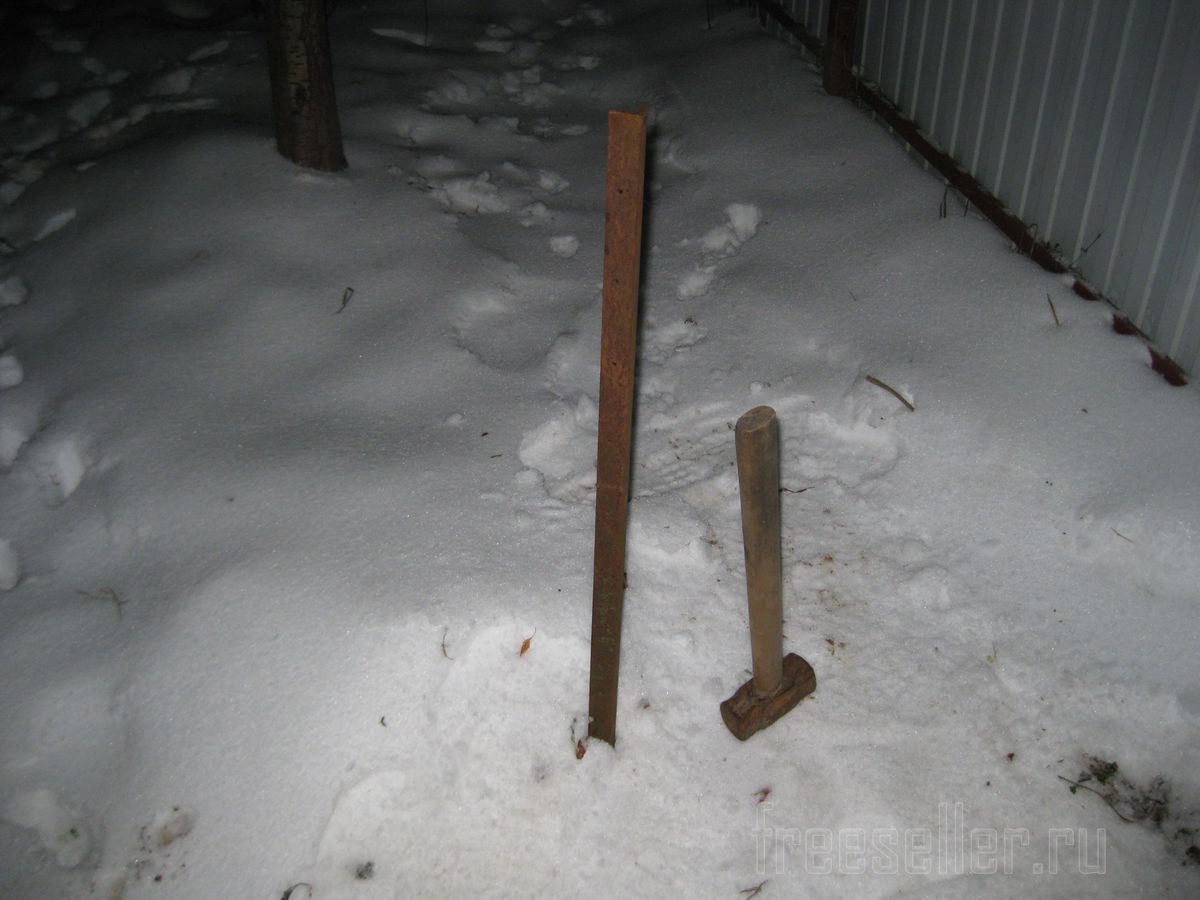

Для этого при помощи кувалды, забиваем в землю около калитки стальной уголок.

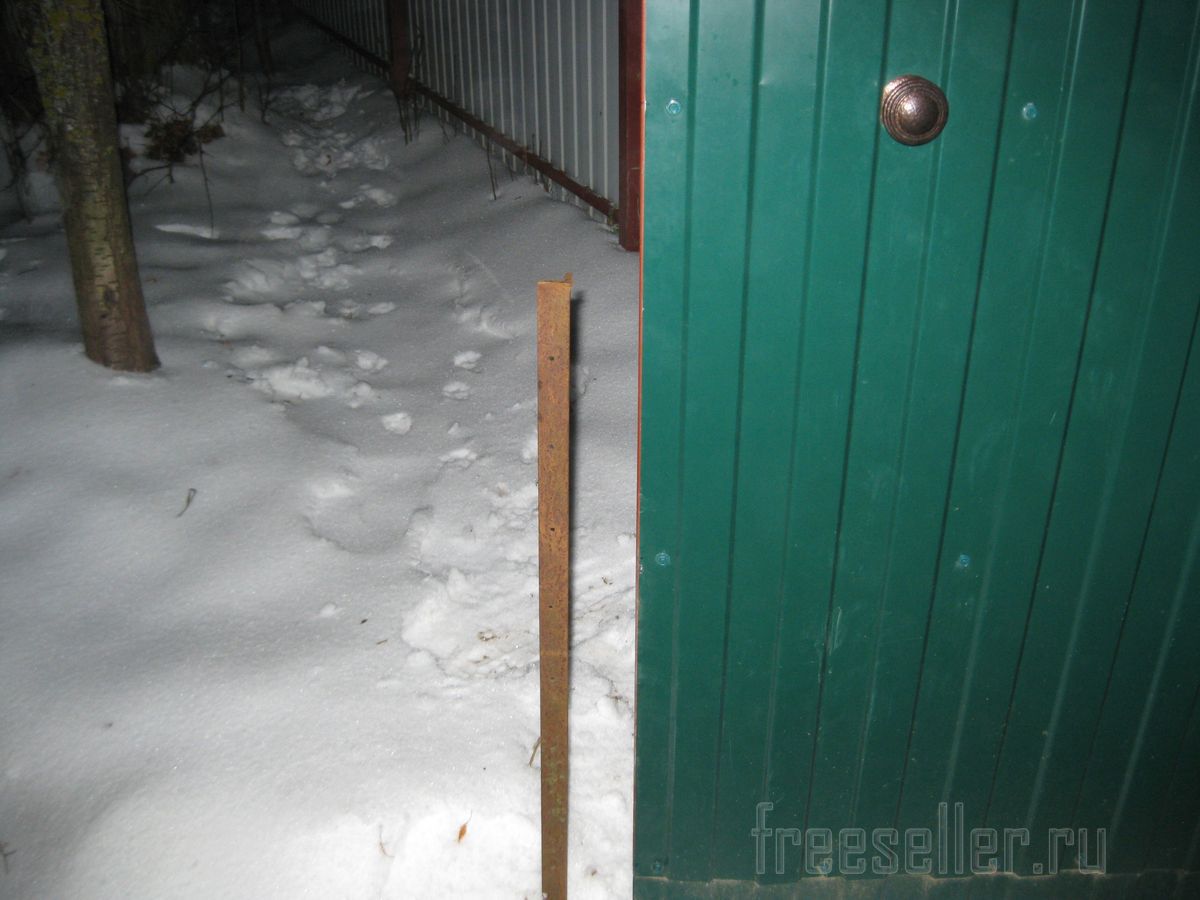

Этот уголок должен находиться на расстоянии не более 10 см, от боковой кромки открытой калитки.

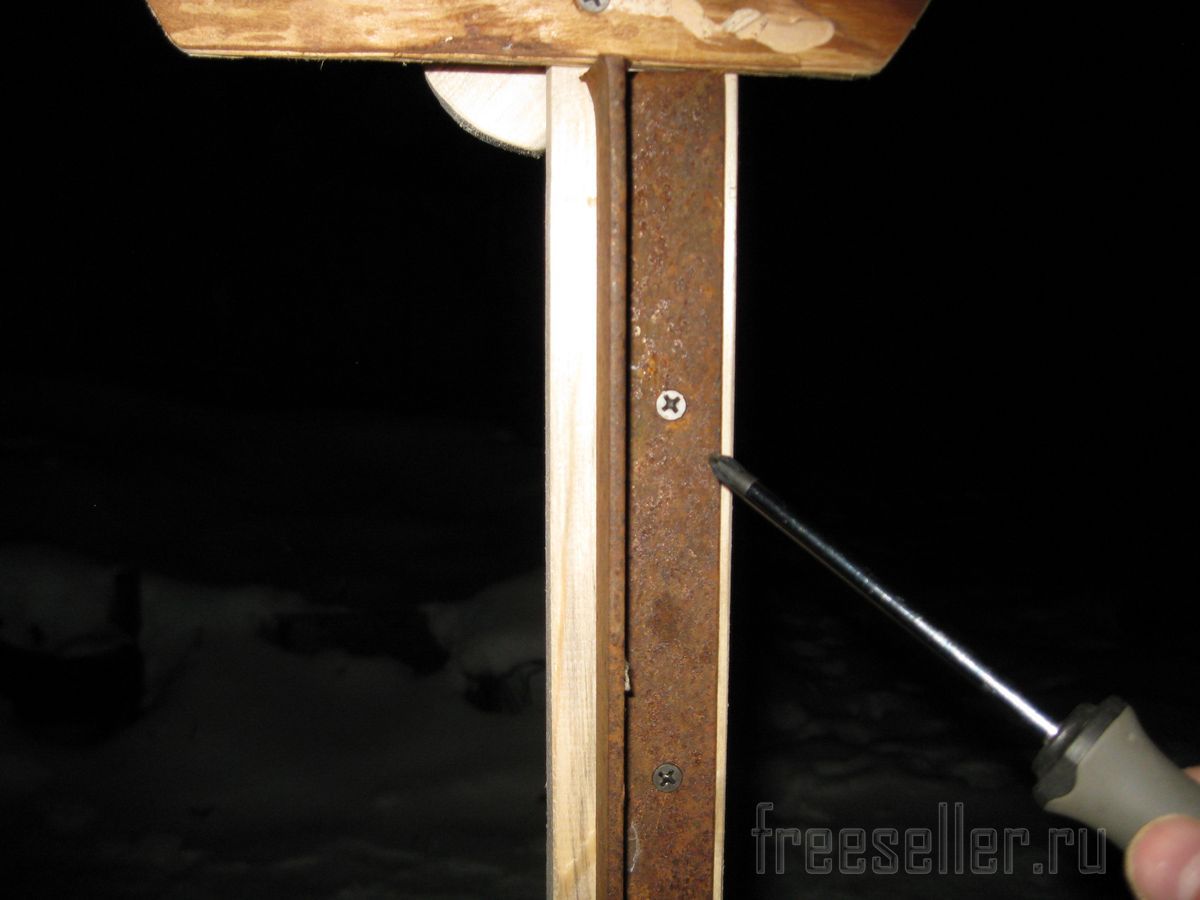

Теперь приворачиваем наше устройство к уголку при помощи шурупов, через отверстия в уголке. Мне кстати не пришлось сверлить эти отверстия, поскольку удалось найти уголок с уже готовыми отверстиями.

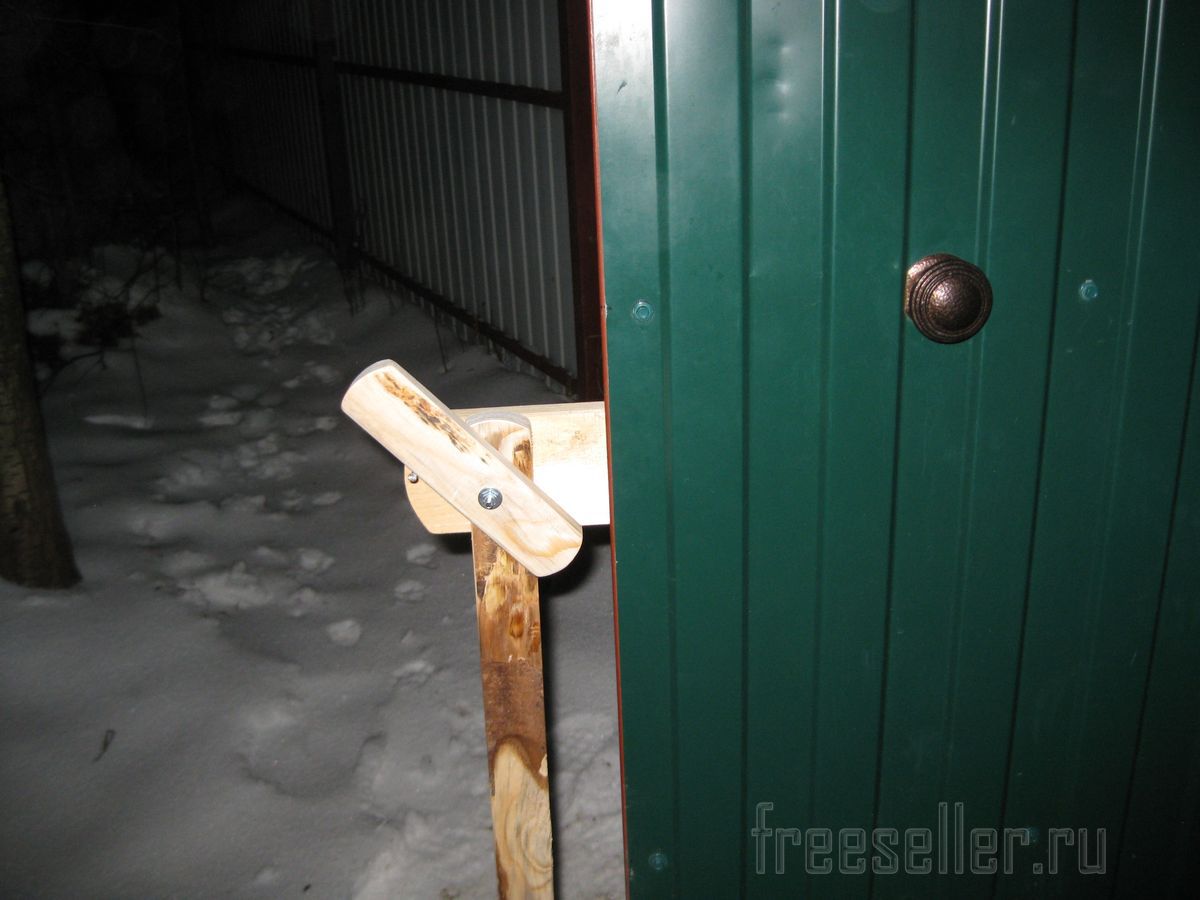

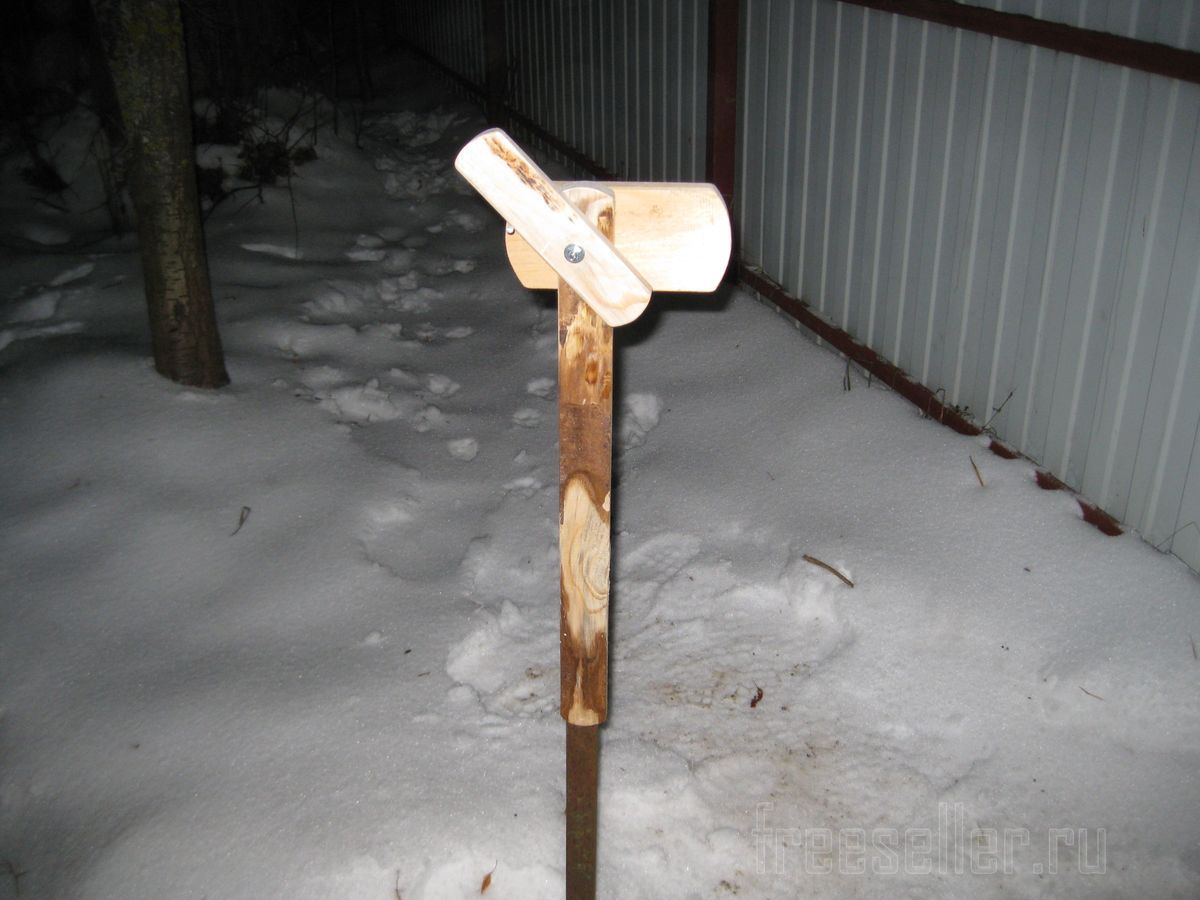

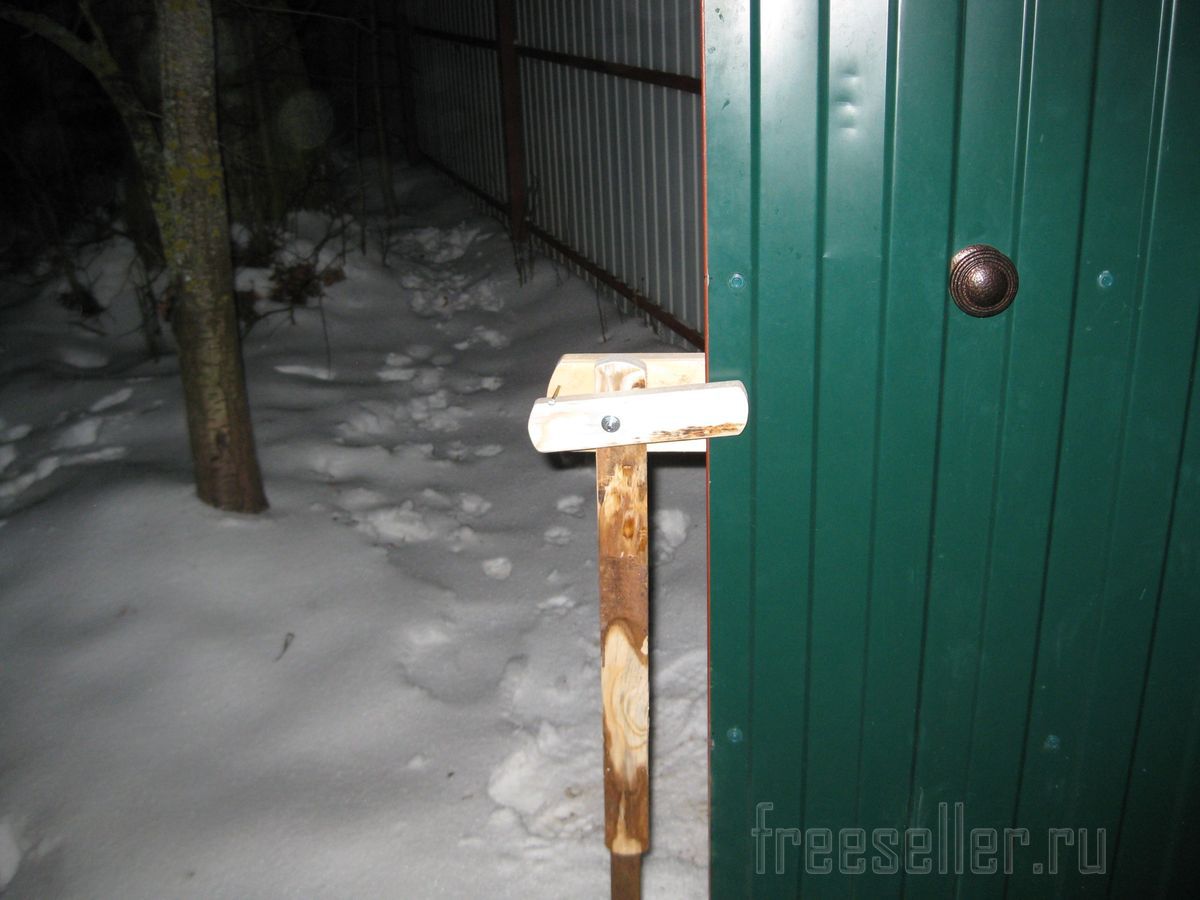

И вот наш фиксатор установлен!





Теперь открываем калитку.





Как видно, калитка открывается примерно на 120 градусов, и упирается в широкую деталь фиксатора, которая не дает ей распахиваться дальше.

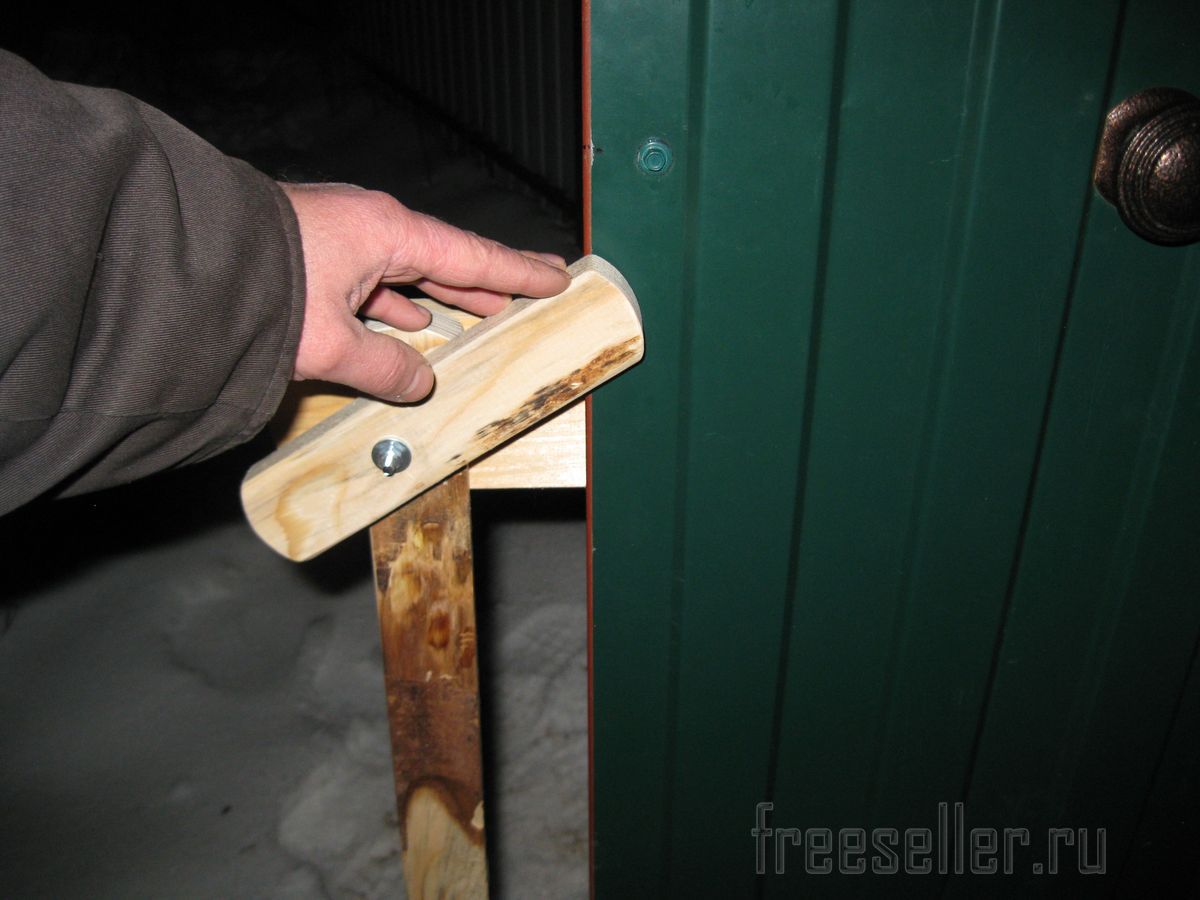

Ну а затем, окончательно фиксируем калитку при помощи поворотной детали нашего фиксатора, опуская ее вниз.





Теперь калитка надежно зафиксирована, она уже не захлопнется и не распахнется сама по себе.





Вот так это выглядит сбоку.





Чтобы разблокировать калитку, достаточно опять поднять поворотную деталь в верхнее положение.

Надо сказать, что данный фиксатор оказался достаточно удобным в использовании (по крайне мере – пока). Конечно в будущем могут выявиться какие-либо недостатки, но в принципе для того и предназначен экспериментальный образец, чтобы выявить все недостатки и учесть их уже в окончательном варианте фиксатора.

Ну и на этом у меня все! Всем пока и побольше простых и удобных самоделок!
