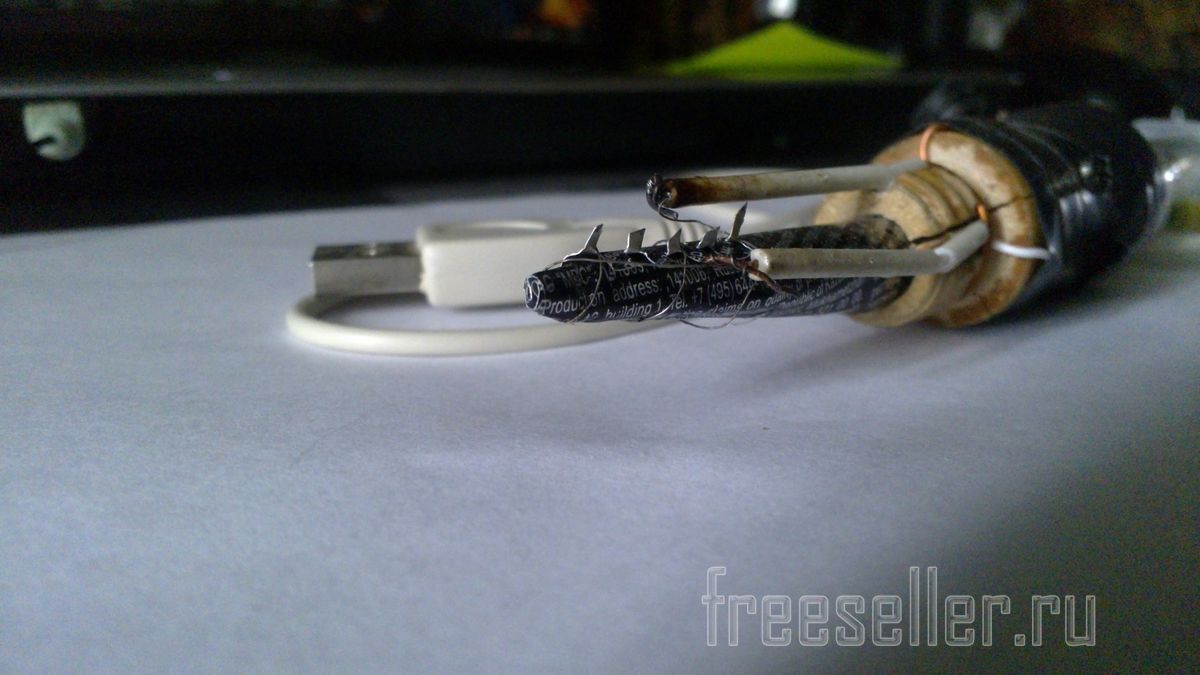

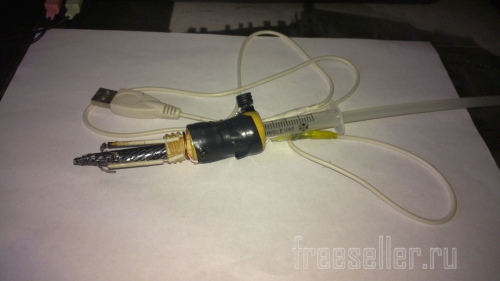

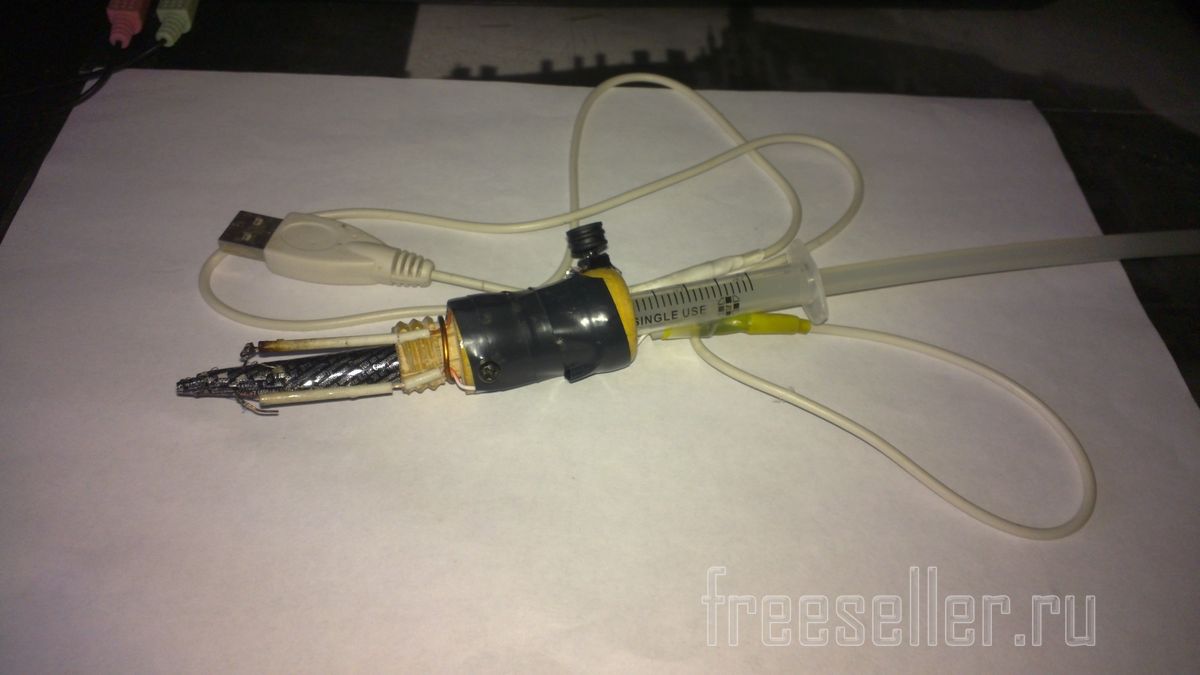

Самодельный клеевой пистолет от USB

Mike Ike
4 308


Самодельный клеевой пистолет работающий от 5 вольт подключение через USB, что достаточно универсально и можно подключить power bank.

Эта идея родилась, когда сгорел дешевый пистолет из фикс прайса, а в магазинах по близости были только дорогие профессиональные. Необходимая сила тока от 1.2А до 2а. Но на практике через тестер напряжения показывал потребление 1.4А. Можно поиграть с сечением и длиной нихромовой нити для оптимизации под ваши нужды. Делал из того, что было под рукой) Не судите строго)





Что нам понадобится:



1. Нихромовая нить (я взял из старого паяльника длиной 14см);
2. Деревянная ручка от старого паяльника;
3. Алюминиевая банка от напитков;
4. 2.5мл шприц;
5. Кнопка или переключатель (кнопка удобней, т.к. переключатель у меня быстро вышел из строя);
6. USB кабель необходимой вам длины;
7. Медные провода (я взял витую кару);
8. Пара трубок из того же старого паяльника(не знаю из какого материала они, но тепло отводят от медных проводов хорошо);
9. Источник питания 5в 2а, пара термоусадок 5мм, изолента и капля супер клея.

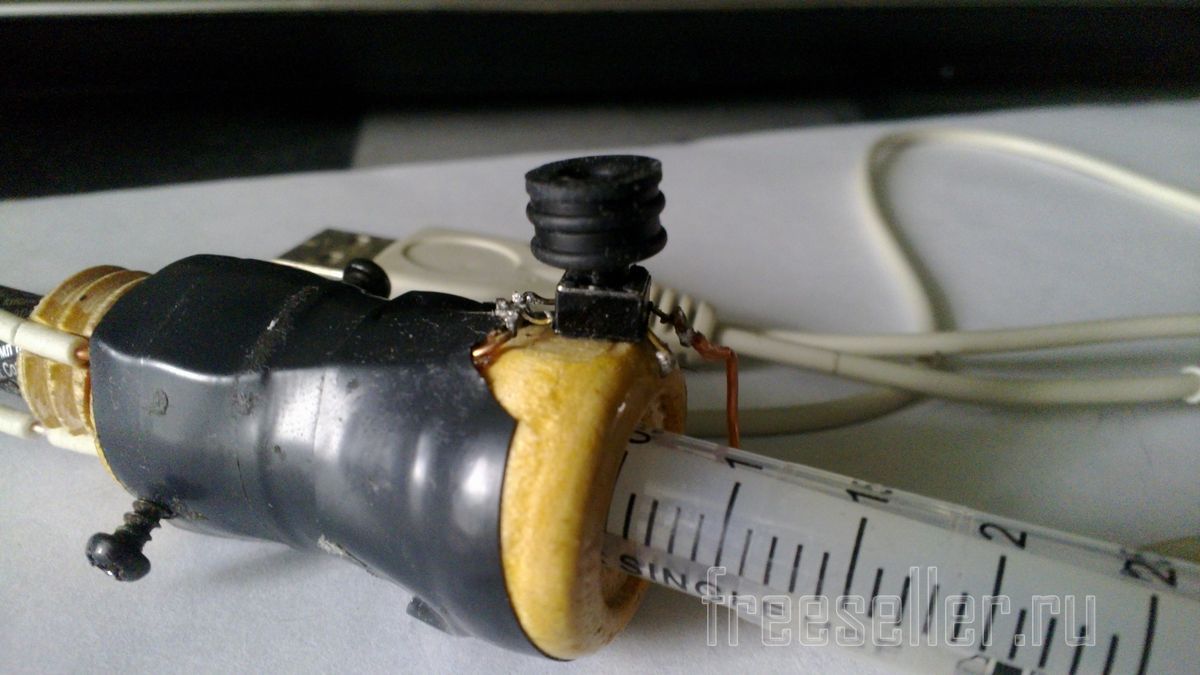

В процессе создания этого чуда, я не раз переделывал конструкцию. На кнопку наклеил резинку от шприца, так удобней нажимать под углом, что дает возможность работать одной рукой. Нагрев происходит за 25-30 секунд и клей легко выдавливается. Да, работает, когда нажата кнопка, но это позволяет экономить заряд, работая, от аккумулятора и исключает самопроизвольное вытекание клея.





Подробная сборка на видео.
