Самодельный Bluetooth ресивер. Универсальный bluetooth ресивер своими руками из старой bluetooth гарнитуры под аудио разъем 3,5mm jack.

Думаю ни для кого не секрет, как работает bluetooth гарнитура.
В этой статье описано, как сделать более универсальное устройство для беспроводного воспроизведения музыкальных файлов с сохранением функций гарнитуры.

Эта самоделка будет полезна водителям (для совершения и приема вызовов через штатную аудиосистему), для прослушивания музыки через AUX подключение или на наушниках.


Для изготовления нам понадобится:


1. Bluetooth гарнитура;
2. Аудио разъем 3,5mm jack;
3. Пара проводов;
4. Термоусадка;
5. Супер клей.


Из инструментов:


1. Паяльник.



Изготовление Bluetooth ресивера

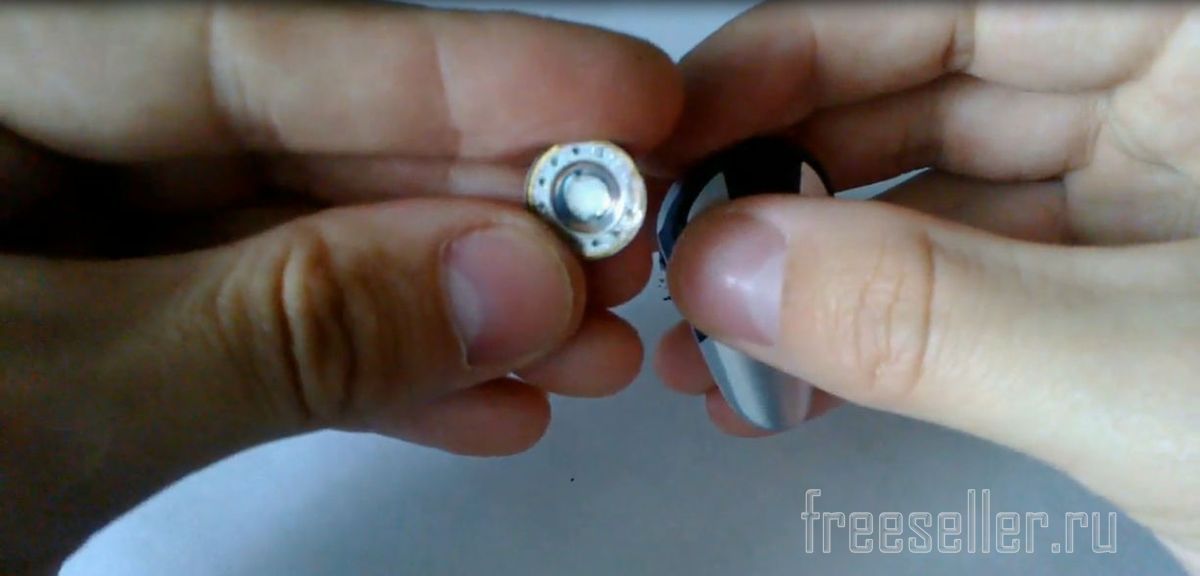

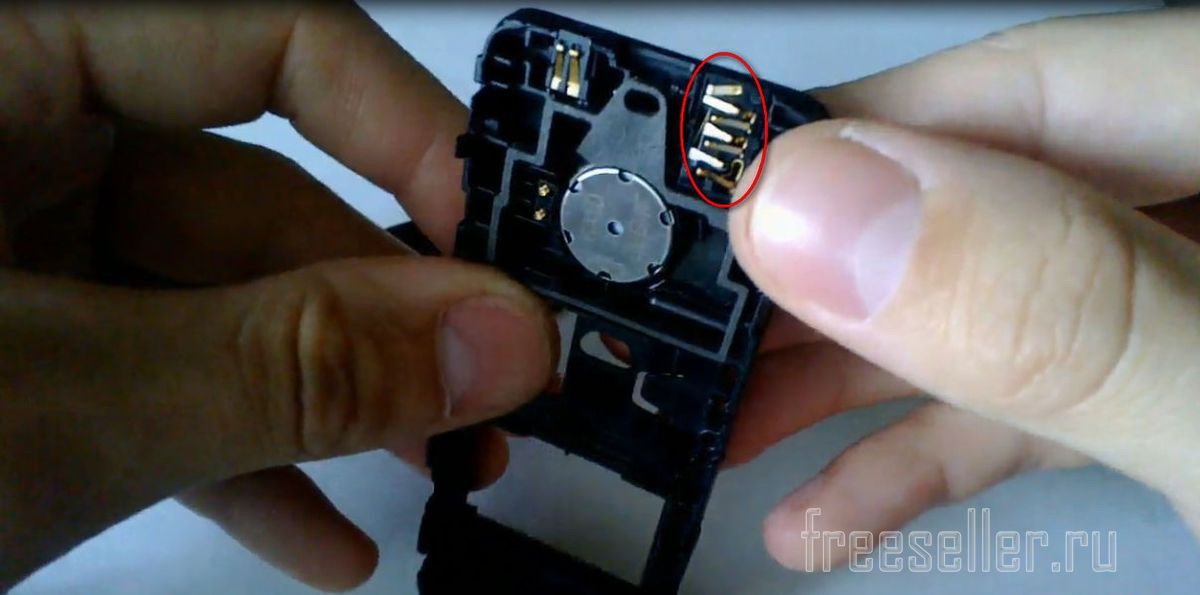

Нам понадобится аудио разъем 3,5mm jack. Его можно достать из старой техники, как это сделал я, или купить в любом радиомагазине.



Самодельный Bluetooth ресивер



Достаем аккуратно из гарнитуры динамик и отпаиваем от него проводки.



Самодельный Bluetooth ресивер

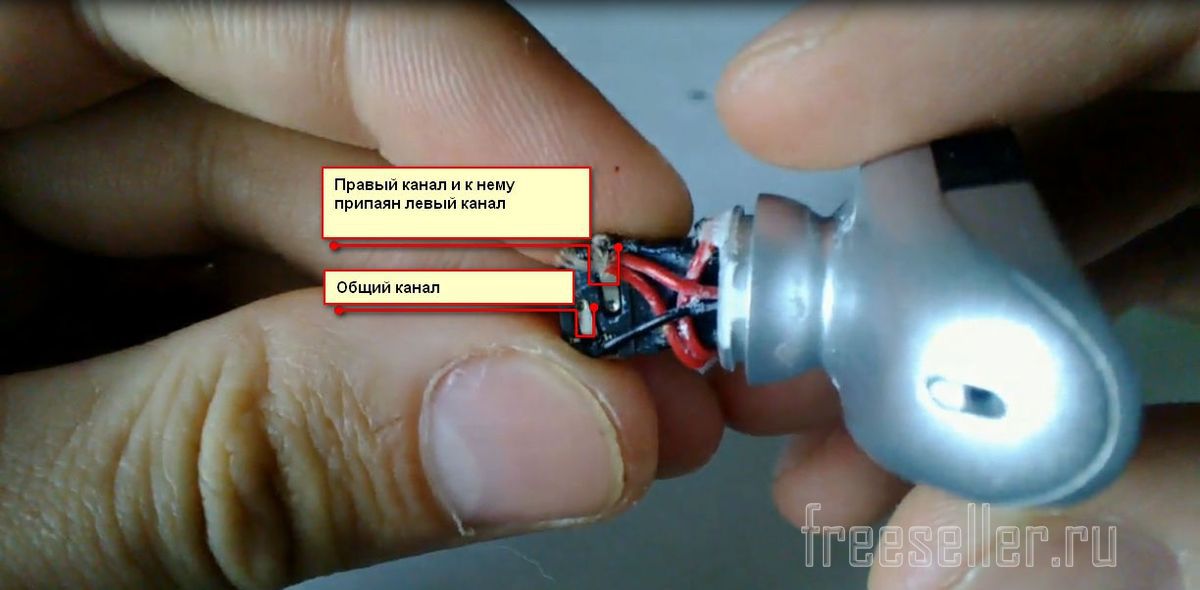

Размещаем наиболее удобно наш аудио разъем 3,5mm jack и припаиваем проводки согласно распиновке и приклеиваем супер клеем.





Так как гарнитура выдает моно сигнал (на один канал), то мы правый и левый канал объединим в один, спаяв их между собой проводком. На фото видно, что два красных проводка припаяны к одному каналу. Один идет к гарнитуре, а второй соединяет правый и левый каналы. Теперь моно сигнал от гарнитуры будет поступать на оба канала. Если этого не сделать, то при прослушивании в наушниках будет играть только одна сторона, так же и с любой аудиосистемой.



Самодельный Bluetooth ресивер

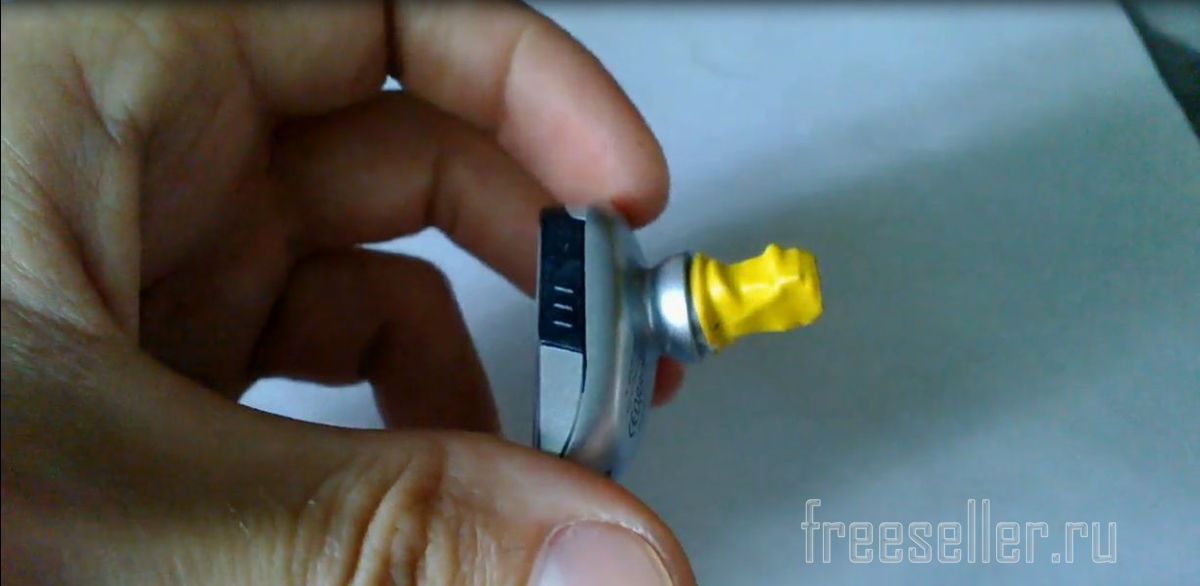

Теперь надеваем термоусадку, для изоляции контактов и эстетики внешнего вида.



Самодельный Bluetooth ресивер

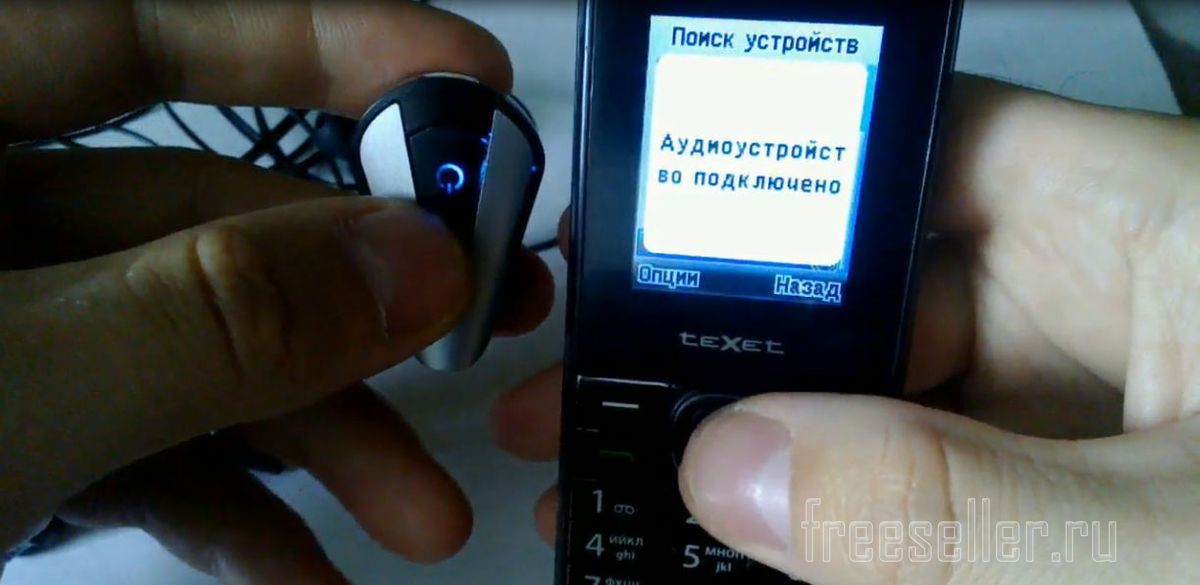

На этом модернизация закончена. Подключаем наушники или AUX кабель и проверяем.



Самодельный Bluetooth ресивер



Самодельный Bluetooth ресивер



Встроенная батарея позволит работать не долго. Поэтому позаботьтесь о дополнительном питании ресивера для продолжительной его работы.



Видеозапись пошаговой сборки и работы устройства для ознакомления.
