Самодельный откидной зажим для строгания досок


Самодельный откидной зажим, который можно применять для строгания и других видов обработки досок. Позволяет быстро фиксировать обрабатываемую доску и также быстро снимать ее после обработки.


Привет всем любителям самоделок!


На днях, будучи в гостях у своего отца, я увидел у него в мастерской на верстаке интересный самодельный зажим для досок. Поскольку отец в последние годы занимается строительством летнего домика и делает все своими руками, то ему приходится строгать много различного пиломатериала и в основном досок различной ширины.

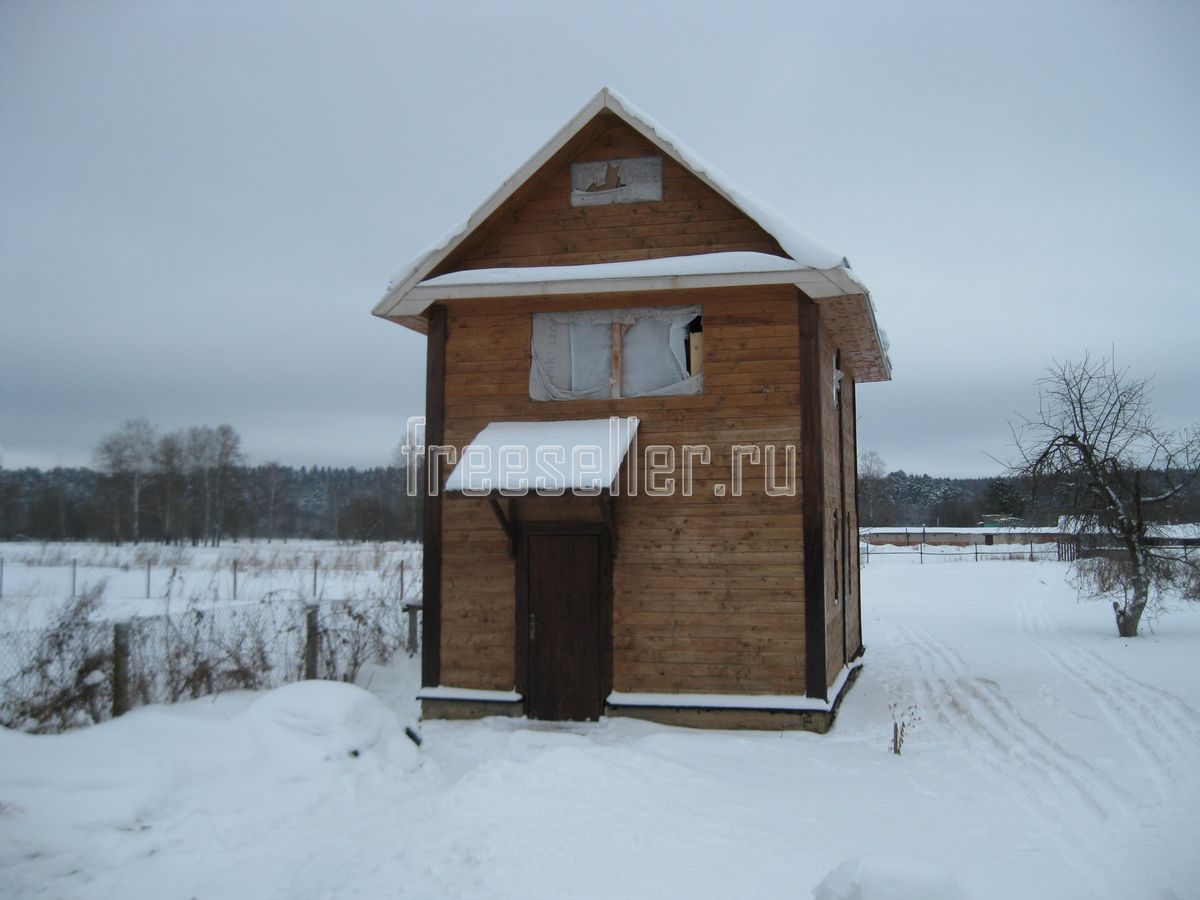

Вот так, кстати, выглядит этот двухэтажный домик, который он уже успел построить, но еще не закончил до конца.



2-х этажный деревянный дом



Под этим домиком отец также сделал еще и глубокий погреб для хранения овощей и садово-огородных заготовок. Причем все это он делал практически в одиночку, своими руками и мы с братом помогали ему лишь совсем немного.


Так вот из-за необходимости обрабатывать большое количество досок, отец сделал самодельный откидной зажим для досок, который позволяет быстро зажимать обрабатываемую доску, поставленную на верстак и также быстро снимать ее с верстака уже обработанную.

Мне этот зажим понравился и показался весьма полезным и эффективным так, что я решил и у себя в мастерской со временем сделать точно такой же. Ну а сейчас я хочу поделиться конструкцией этого зажима с читателями – возможно, кому-нибудь это приспособление также может оказаться полезным и нужным.

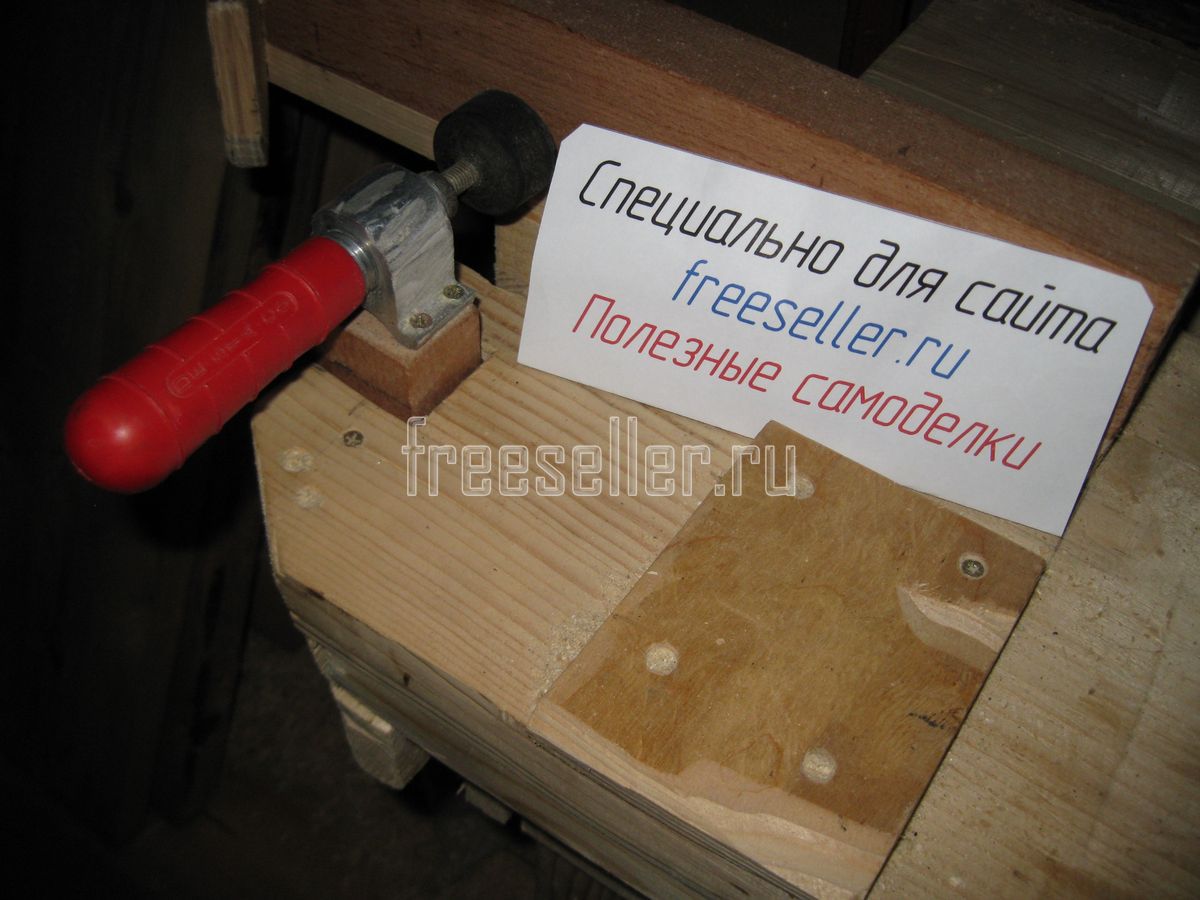

Итак, вот общий вид этого зажима.



Самодельный откидной зажим для строгания досок



Вообще, этот зажим состоит из двух основных элементов: деревянного упора, к которому приставляется и прижимается обрабатываемая доска и самого зажима.


Рассмотрим сначала упор. Как видно он сделан из отрезка фанеры, прикрепленного под острым углом шурупами к бруску из твердой древесины (бука). В этот отрезок фанеры упирается и дополнительно самоустанавливается (поджимается к бруску за счет острого угла) обрабатываемая доска.



Самодельный откидной зажим для строгания досок



Сам брусок крепится к дощечке, которая в свою очередь при помощи шурупов закреплена на верстаке.



Самодельный откидной зажим для строгания досок



Далее идет сам зажим, который состоит из трех основных элементов:

Во-первых, это сам винт с прижимной головкой из твердой резины и рукояткой отверточного типа, взятый от старой струбцины.



Самодельный откидной зажим для строгания досок

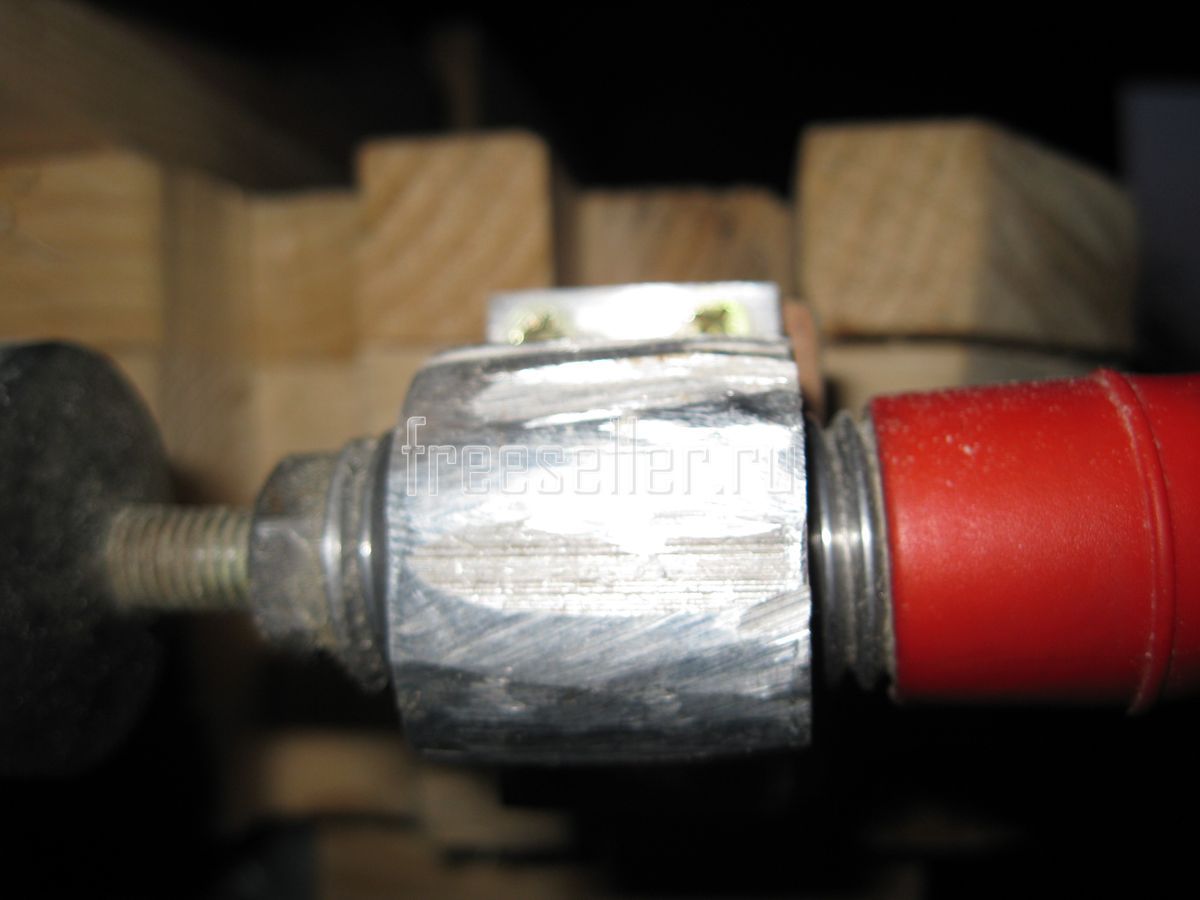

Во-вторых, самодельная втулка с двумя фланцами, которую отец вырезал из какой-то старой алюминиевой детали. В эту втулку ввернут и закреплен при помощи гайки сам прижимной винт с рукояткой.



Самодельный откидной зажим для строгания досок

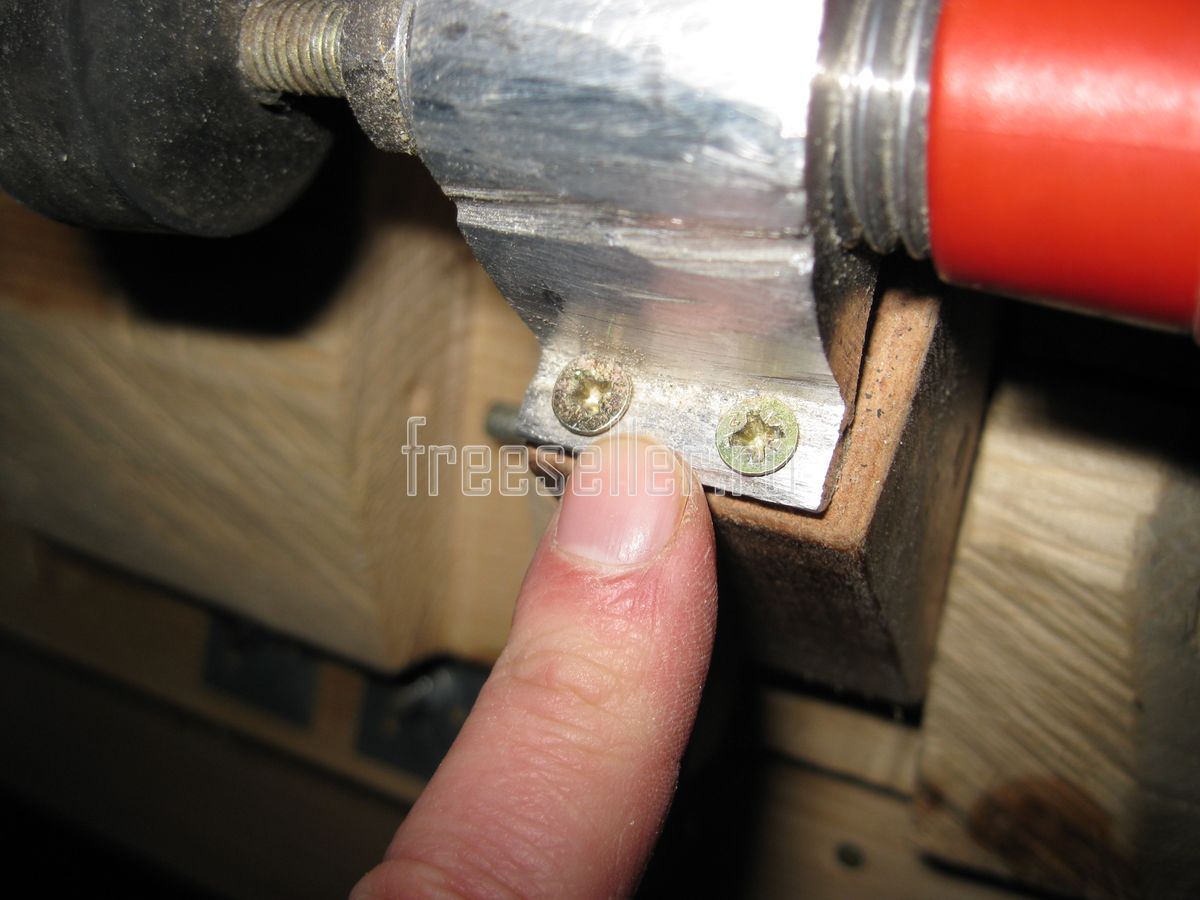

В свою очередь эта втулка при помощи шурупов, которые вворачиваются в отверстия фланцев, крепится к торцу небольшого бруска из бука.



Самодельный откидной зажим для строгания досок

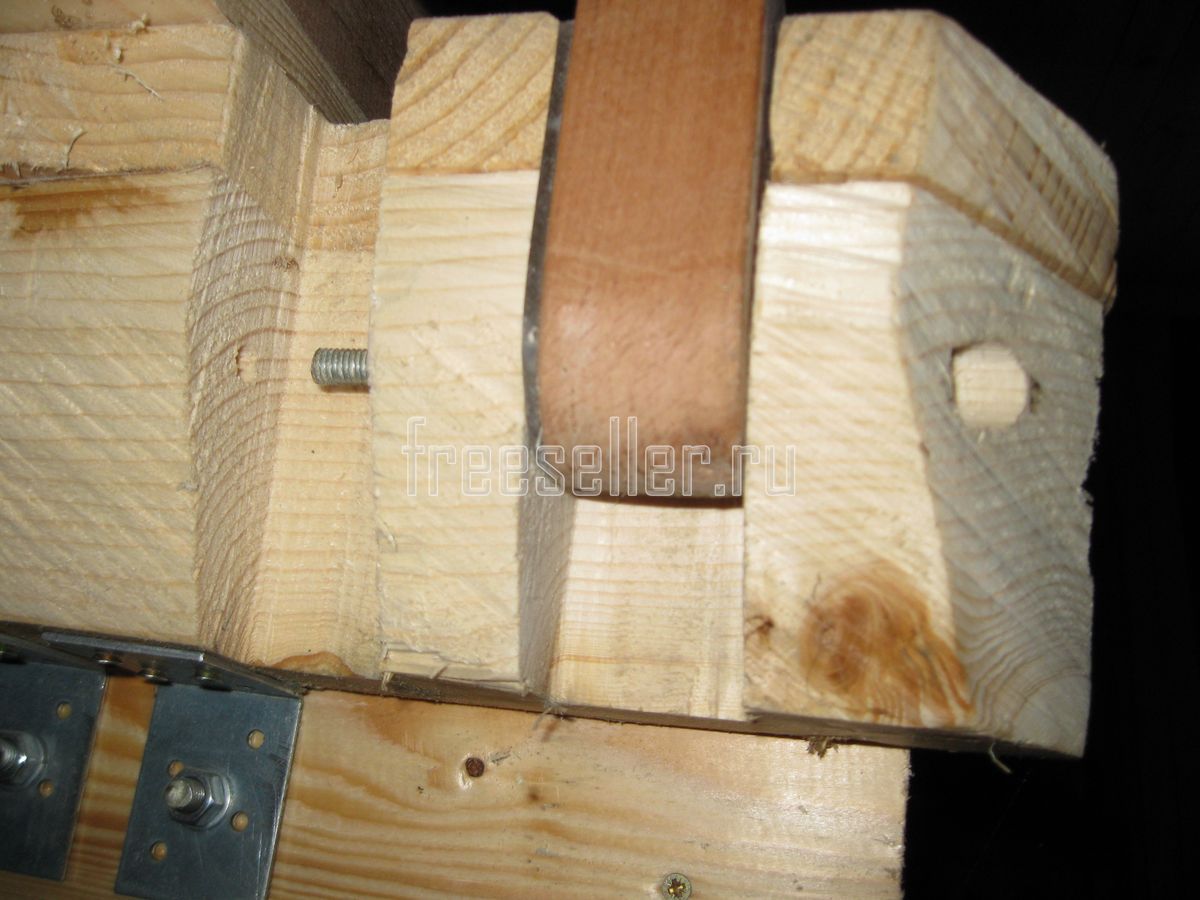

И наконец, третья деталь это сам брусок из бука, который вставлен в прорезь, сделанную в передней боковой стороне верстака, и насажен на ось из длинной шпильки.



Самодельный откидной зажим для строгания досокСамодельный откидной зажим для строгания досок

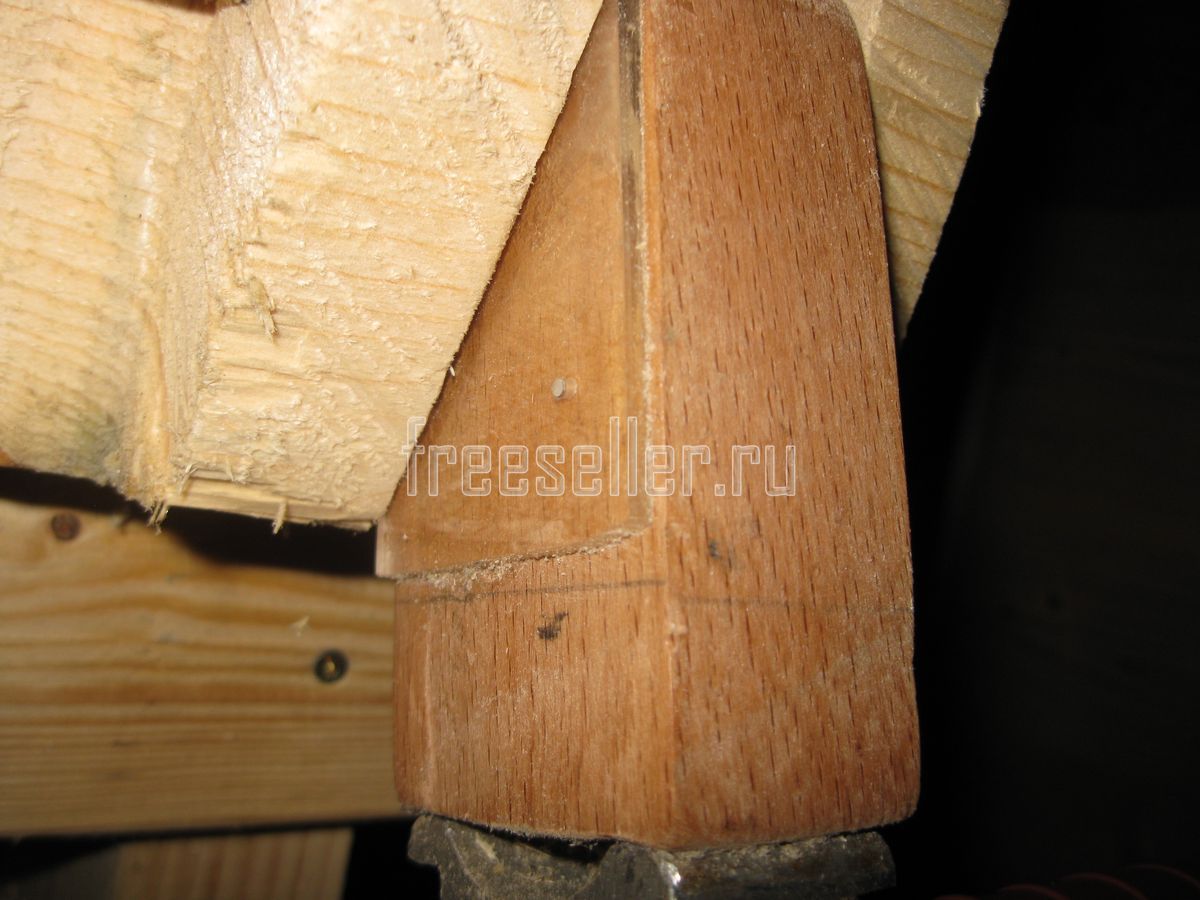

Нижняя сторона бруска скруглена для того, чтобы он мог поворачиваться вокруг оси.



Самодельный откидной зажим для строгания досок

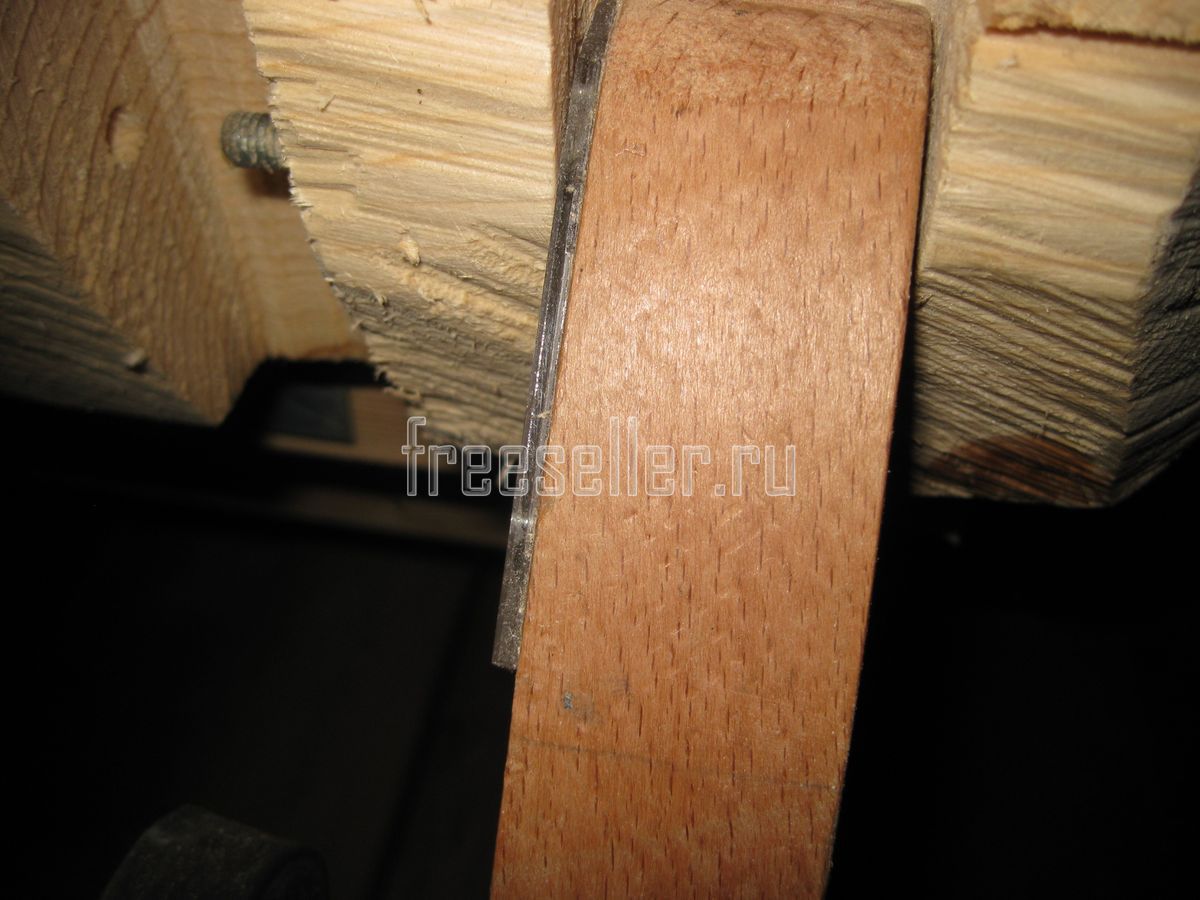

Для того чтобы брусок плотнее держался, но при этом поворачивался в прорези плавно и без особого трения, сбоку к нему прикреплен тонкий отрезок оргстекла.



Самодельный откидной зажим для строгания досокСамодельный откидной зажим для строгания досок



Таким образом, данный зажим может поворачиваться вокруг оси на 180 градусов.

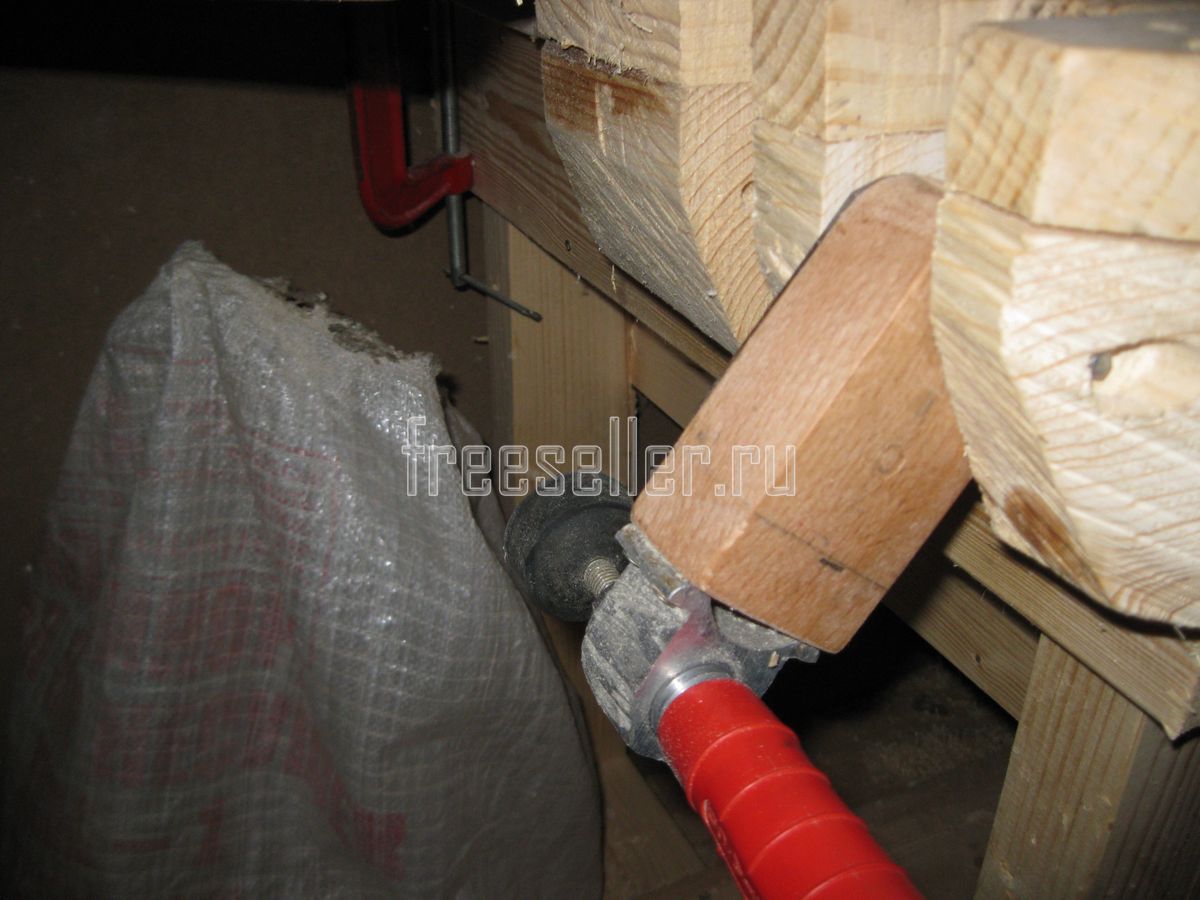

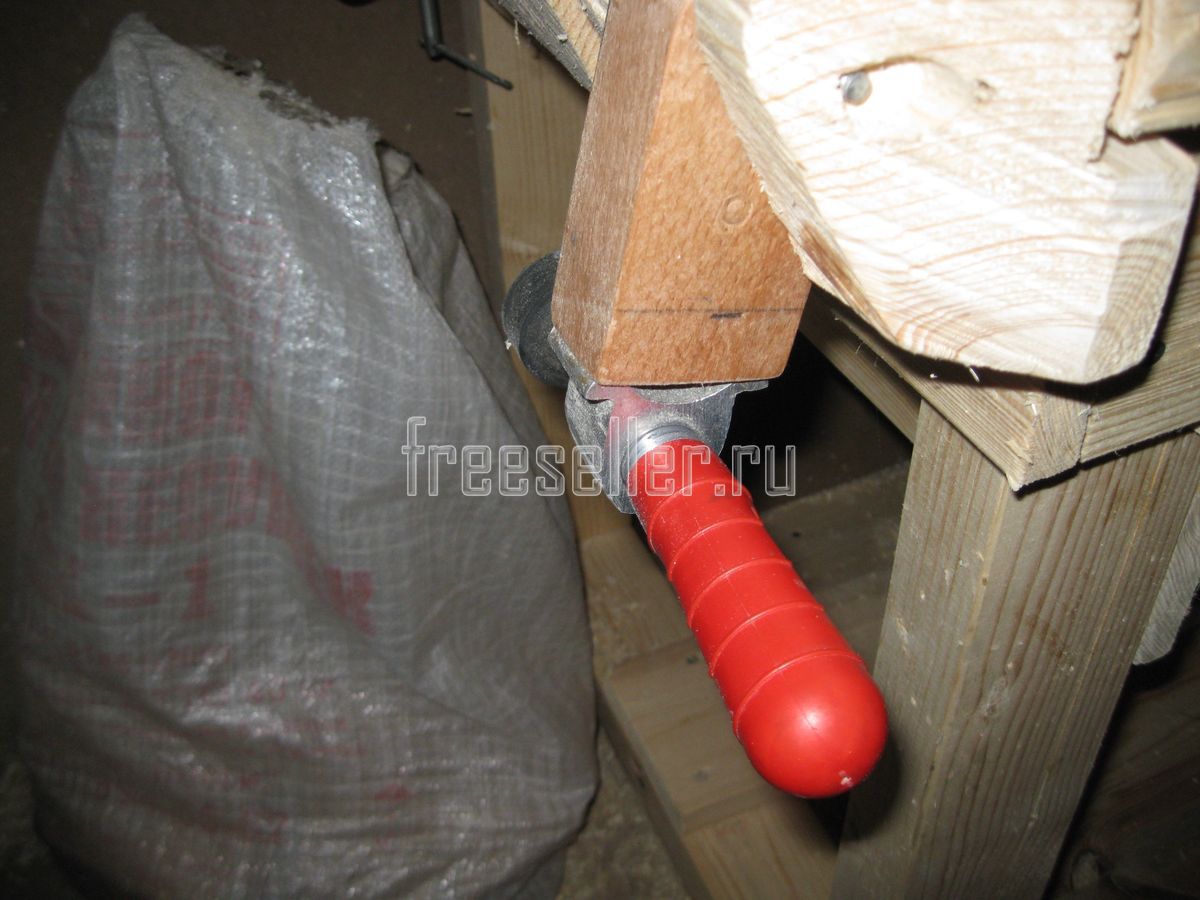

Вот его нижнее положение.



Самодельный откидной зажим для строгания досок

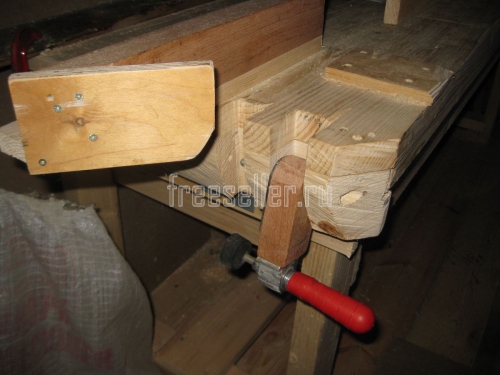

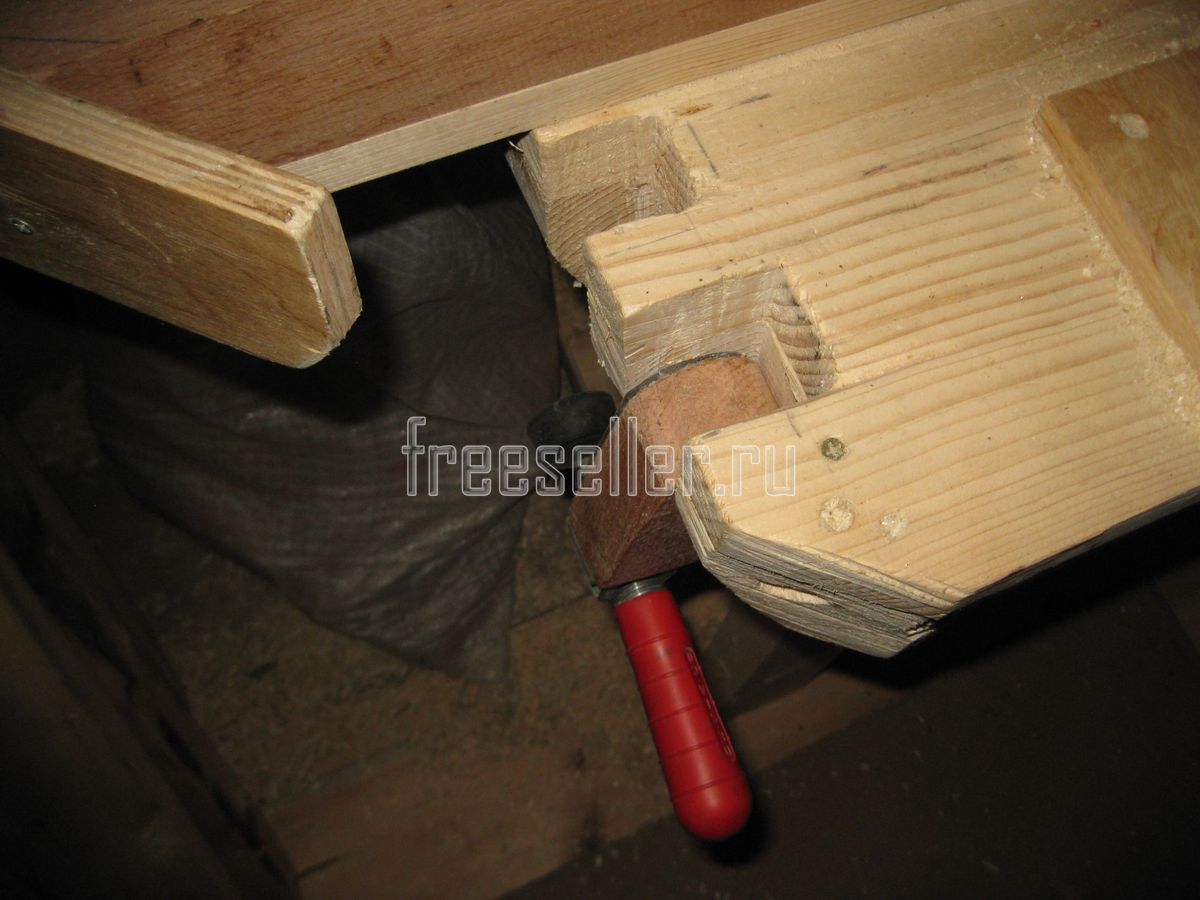

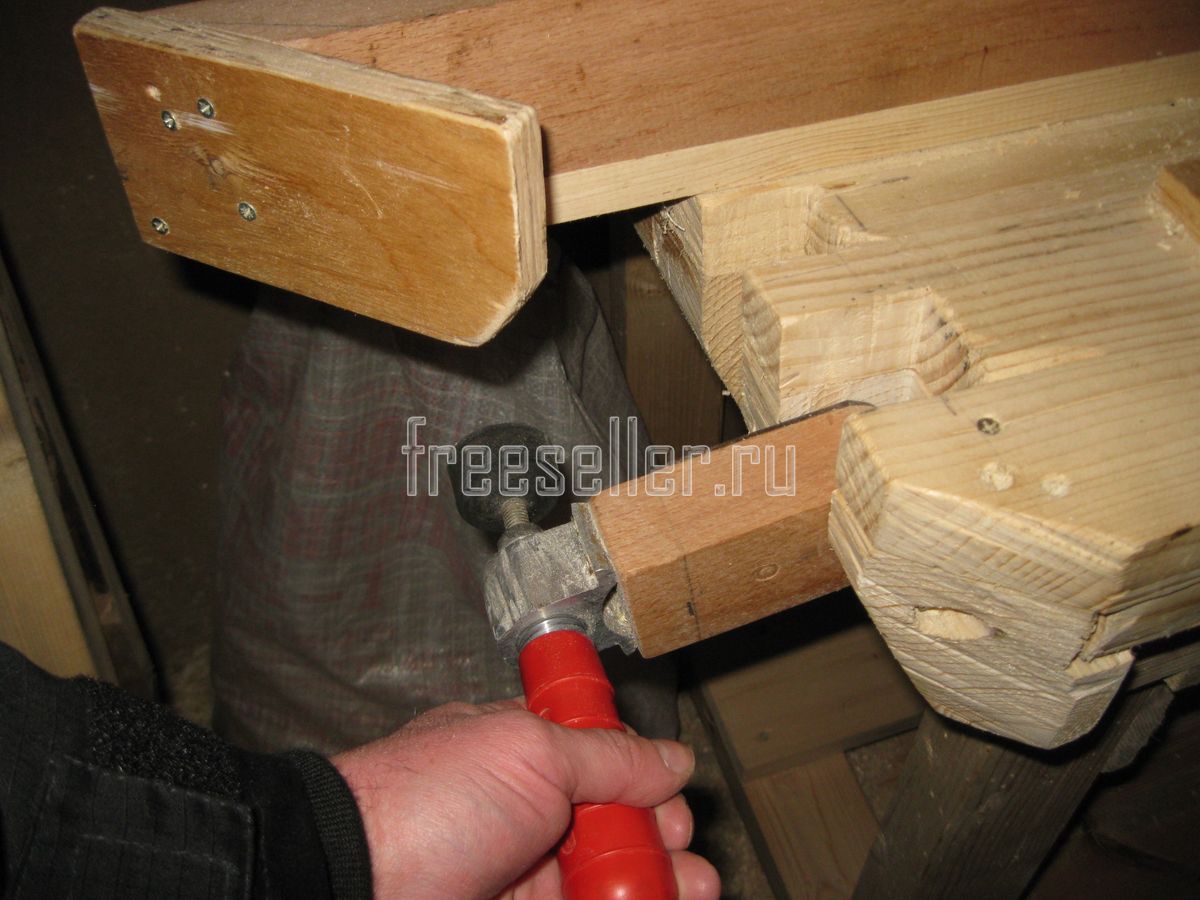

Это среднее положение.

Самодельный откидной зажим для строгания досок

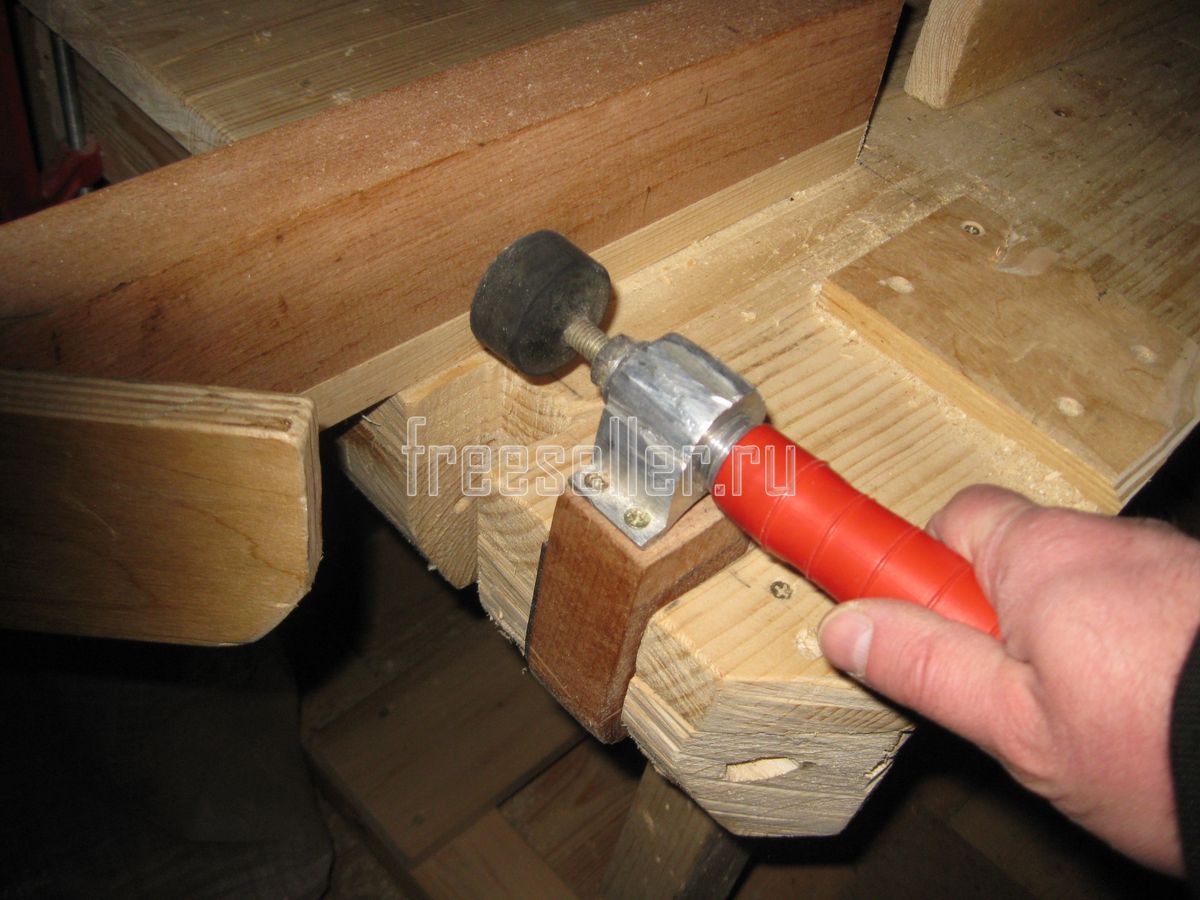

А это верхнее, рабочее положение.



Самодельный откидной зажим для строгания досок



Поскольку деревянный брусок зажима держится в прорези верстака достаточно плотно, то во время работы для удобства, зажим можно оставлять в среднем положении.

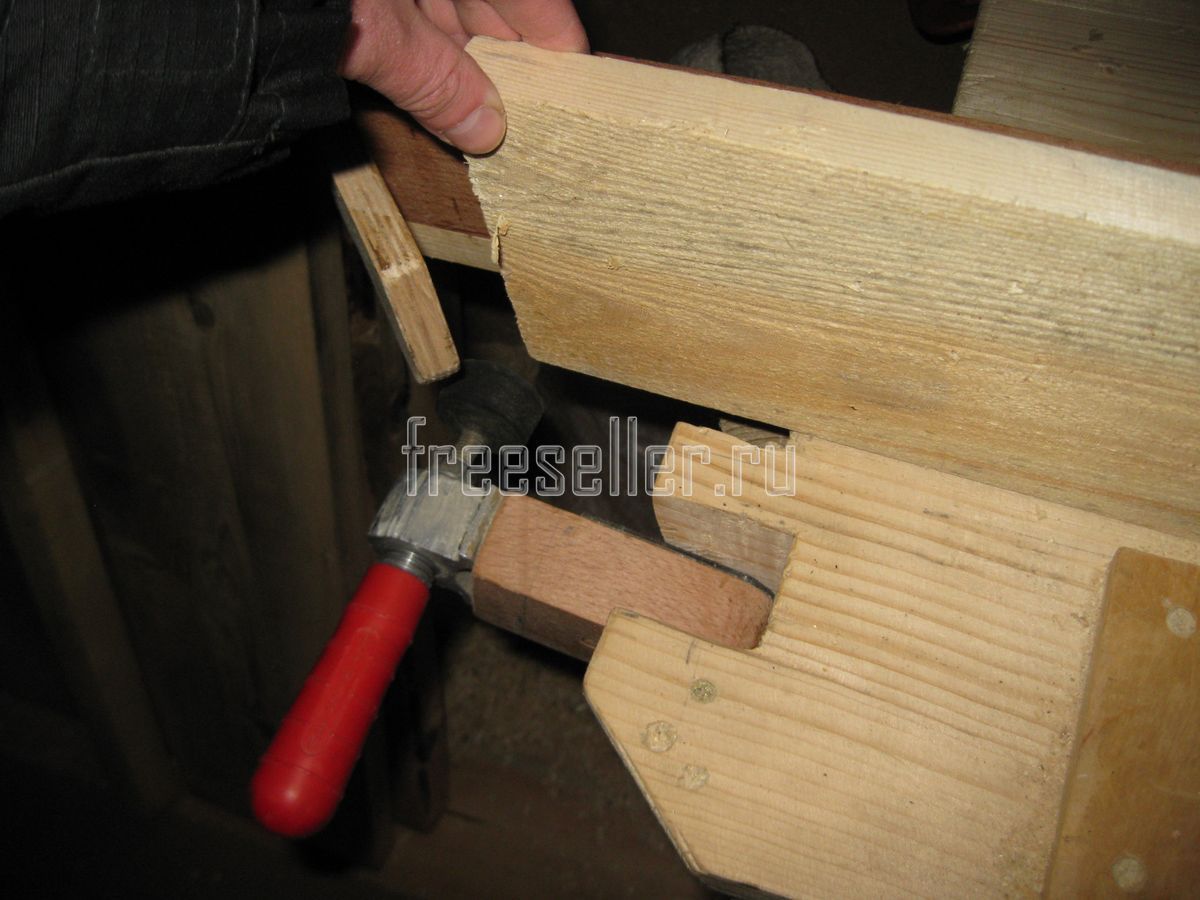

Для начала работы нужно поставить на верстак доску, кромку которой нужно обстругать или обработать иным способом.


Самодельный откидной зажим для строгания досок

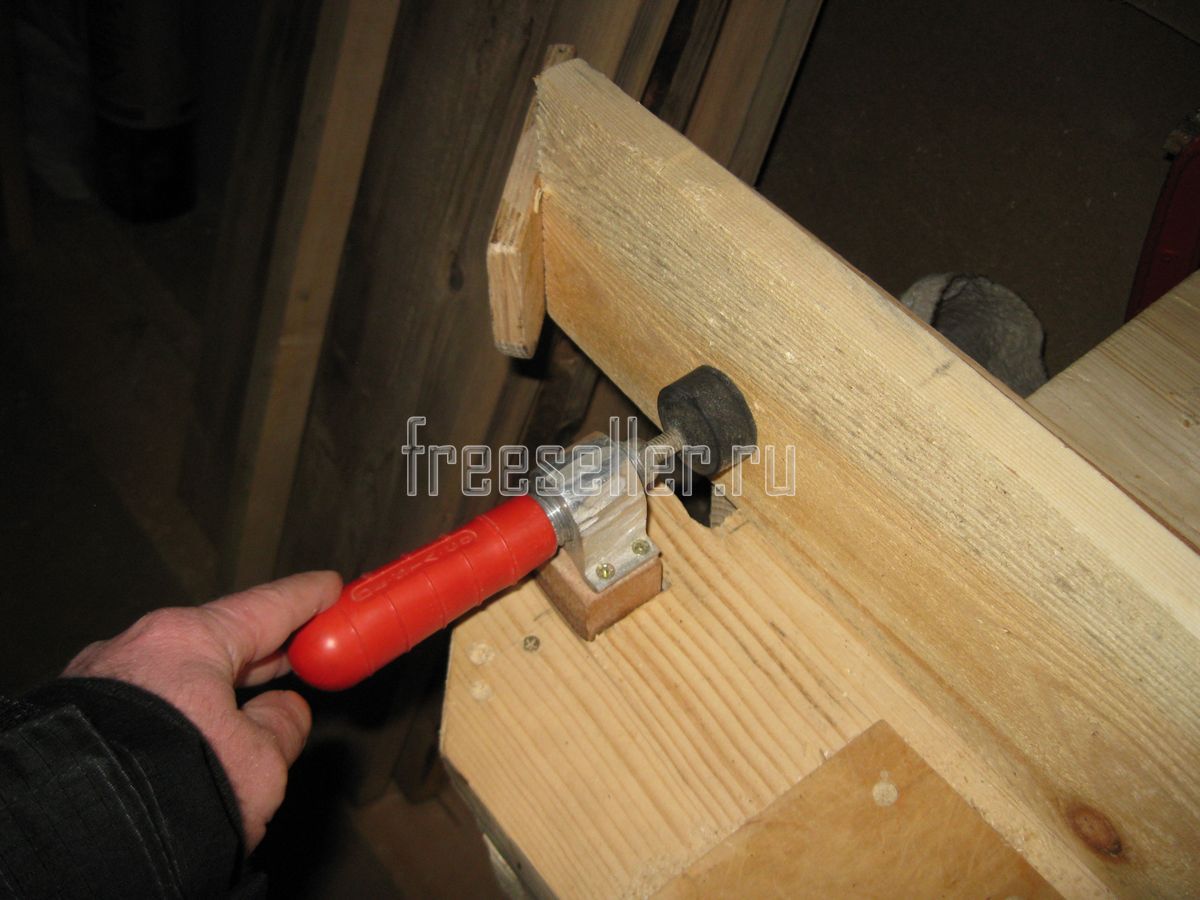

Затем придвинуть эту доску вплотную к упору и закрепить ее при помощи зажима. Все это делается очень быстро, буквально за пару секунд.



Самодельный откидной зажим для строгания досок

Так же быстро, обработанная доска снимается с верстака. Для этого нужно чуть открутить рукоятку зажима и откинуть его в среднее положение, чтобы он не мешал снимать обработанную доску и устанавливать на верстак новую.

Если же нужно прострогать широкую сторону доски, то есть положить ее плашмя, то для этого к верстаку дополнительно прикреплен квадратный отрезок фанеры, который используется в качестве упора.



Самодельный откидной зажим для строгания досок



Зажим при этом откидывается в нижнее положение.


Как я уже говорил выше, этот зажим показался мне весьма удобным в использовании. Так что со временем, я, наверное, сделаю себе такой же. Ну а также могу рекомендовать изготовить подобный зажим всем, кому часто приходится обрабатывать доски. Тем более что сделать его достаточно несложно.


Ну и на этом, пожалуй, все! Всем пока и продуктивной работы над самоделками в новом году!
