Мини дрель, бормашинка на аккумуляторах



Мини дрель, бормашинка на аккумуляторах. Аккумуляторные мини дрели и бормашинки стоят не дешево и порой, для мелких работ, не хочется переплачивать за высокую мощность и бренд инструмента. Решил попробовать сделать подобный инструмент своими руками и с не большими затратами.

Видеозапись сборки и теста инструмента для ознакомления.





Нам понадобится:
1. Дешевый клеевой пистолет из фикс прайса (60руб);
2. 2 аккумуляторные батареи 18650 одинаковой емкости (ссылка на батареи);
3. Переключатель из дисковода старого музыкального центра;
4. Разъем и штекер 4мм для подключения питания(или любой другой);
5. Мотор 6 - 12В (ссылка на мотор);
6. Не дорогая цанга в наборе (ссылка на цангу);
7. Термоусадка 3мм;
8. Медные проводки;
9. Термоклей;
10. Скотч;
11. Изолента.



Из инструментов:
1. Длинногубцы или плоскогубцы;
2. Канцелярский нож;
3. Клеевой пистолет;
4. Отвертка;
5. Паяльник.



Изготовление

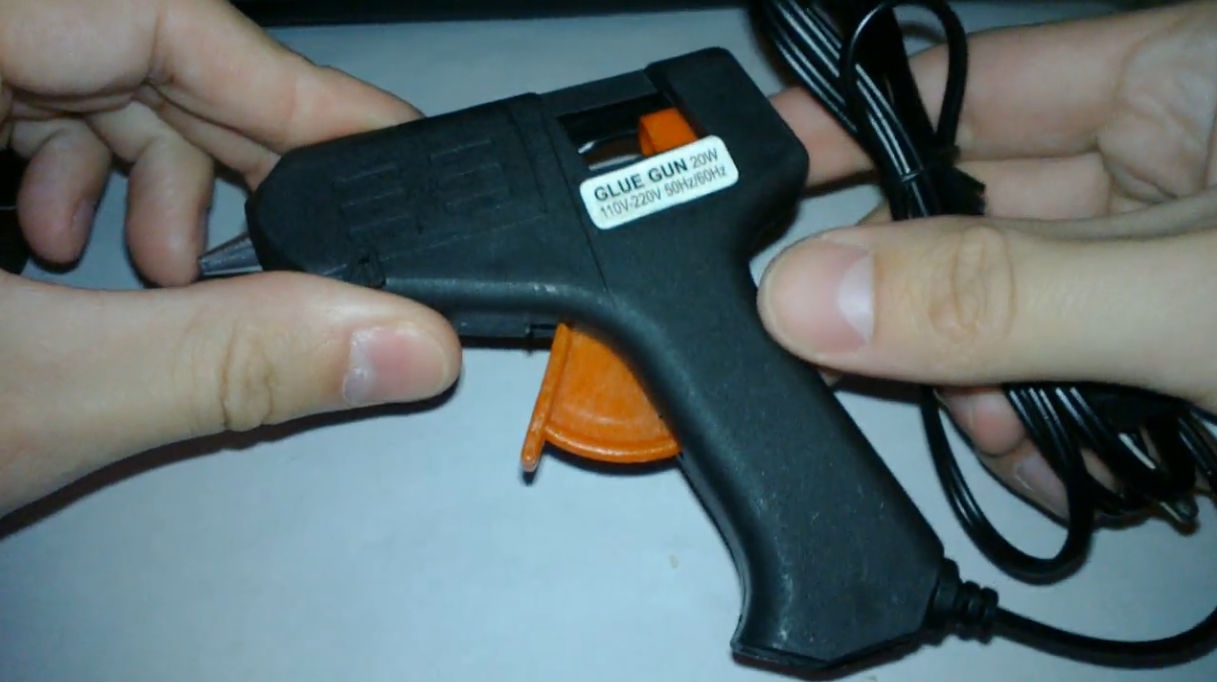

Нам понадобится клеевой пистолет из фикс прайса, стоит не дорого и не жалко пустить в дело. Может у кого и завалялся старый такой, они часто выходят из строя.



Мини дрель, бормашинка на аккумуляторах

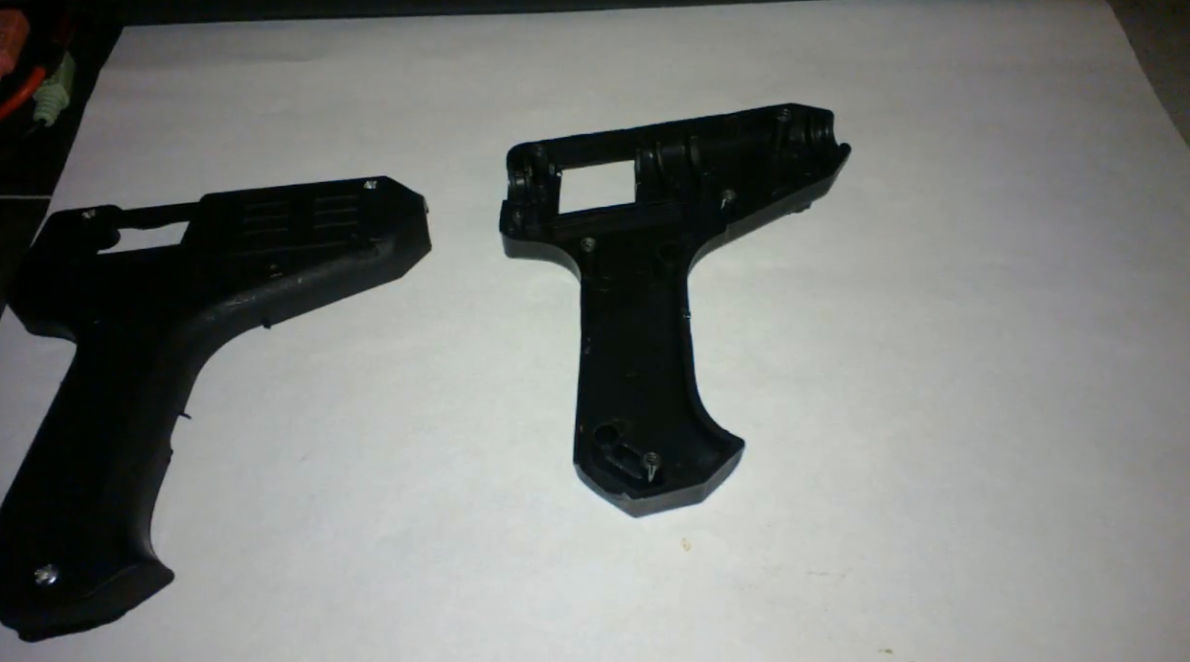

Разбираем его, вытаскиваем все внутренности(может потом для чего и пригодятся) и оставляем только корпус. Выбрал именно этот корпус из за того, что мотор хорошо вписывается, если вырезать под него место, низкая стоимость и удобство дальнейшей эксплуатации. Не придется мудрить ручку и корпус из чего попало, почти готово уже.



Мини дрель, бормашинка на аккумуляторах

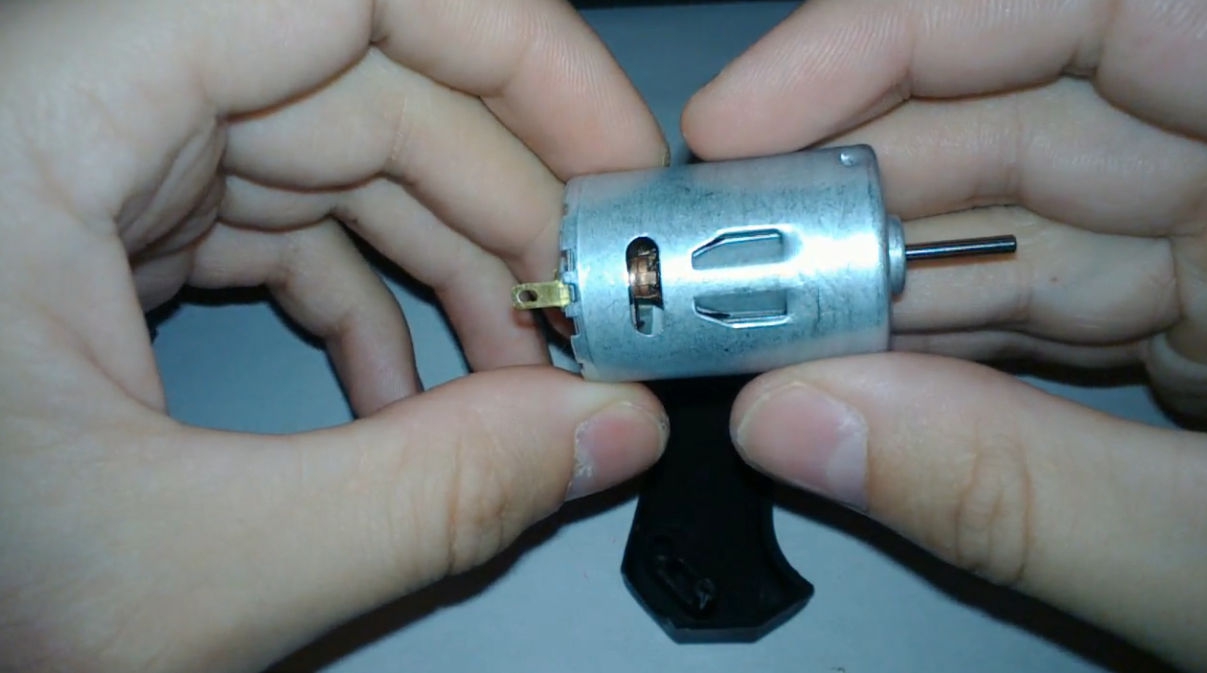

Заказывал мотор (ссылка на мотор), который часто используют в бюджетных бормашинках, стоит не дорого. Можно попытаться достать такой из старых принтеров или МФУ, тоже подойдет.



Мини дрель, бормашинка на аккумуляторах

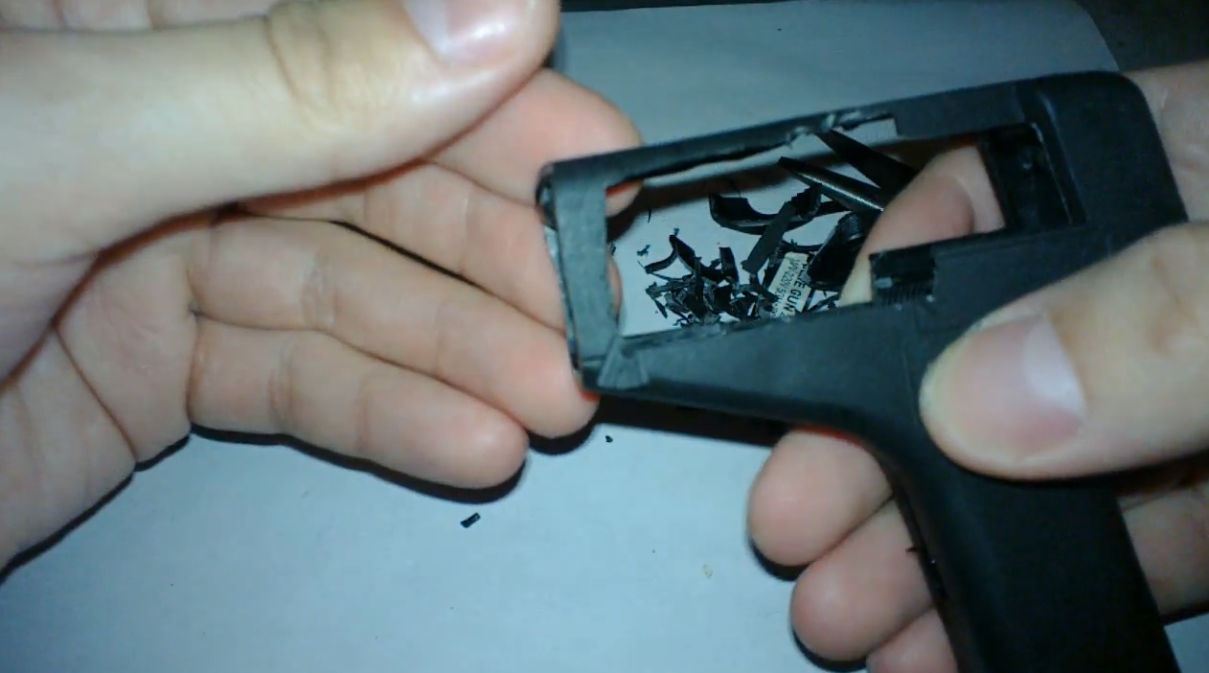

Вырезаем место под мотор в корпусе от клеевого пистолета так, чтобы остались ножки для фиксации двух половинок саморезами, мотор как раз вписывается под места их расположения. Резать можно канцелярским ножом, но аккуратно, главное не переусердствовать и не сломать корпус. Вырезал отверстия путем постепенного подгона под размеры мотора, срезая по немного.



Мини дрель, бормашинка на аккумуляторахМини дрель, бормашинка на аккумуляторах

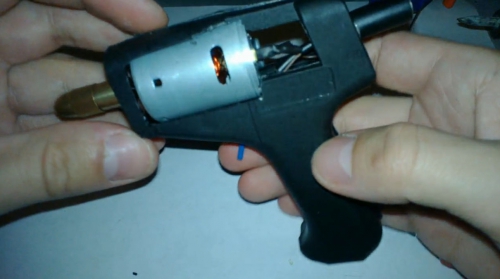

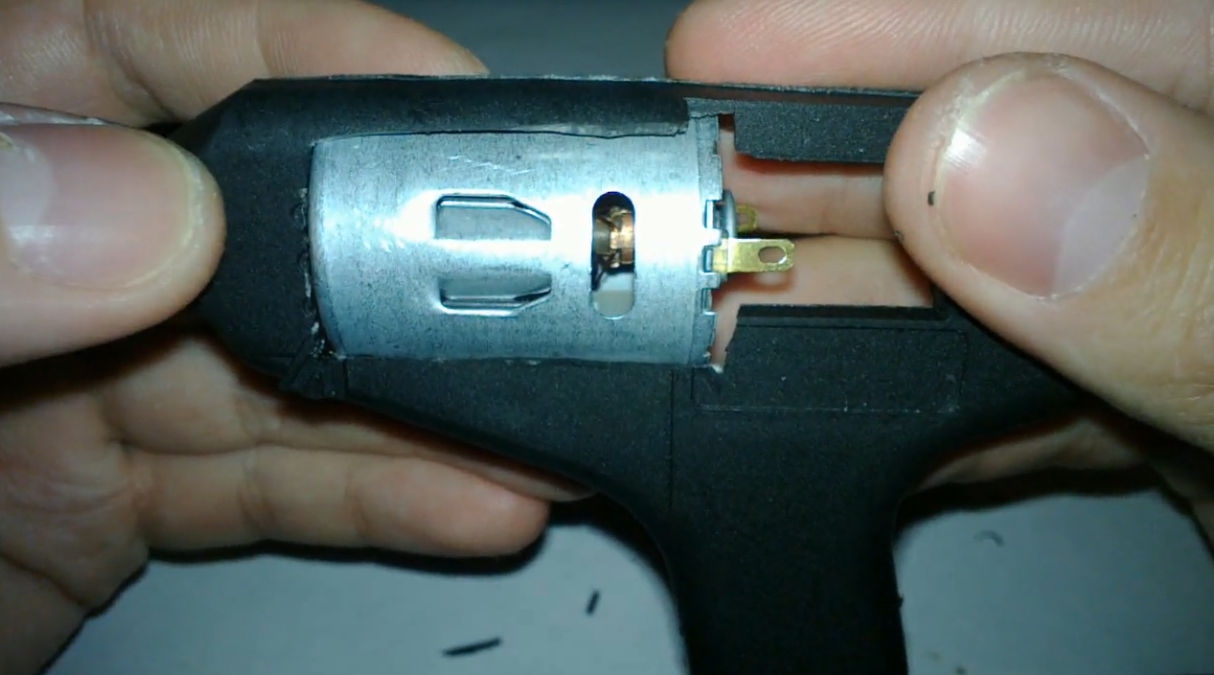

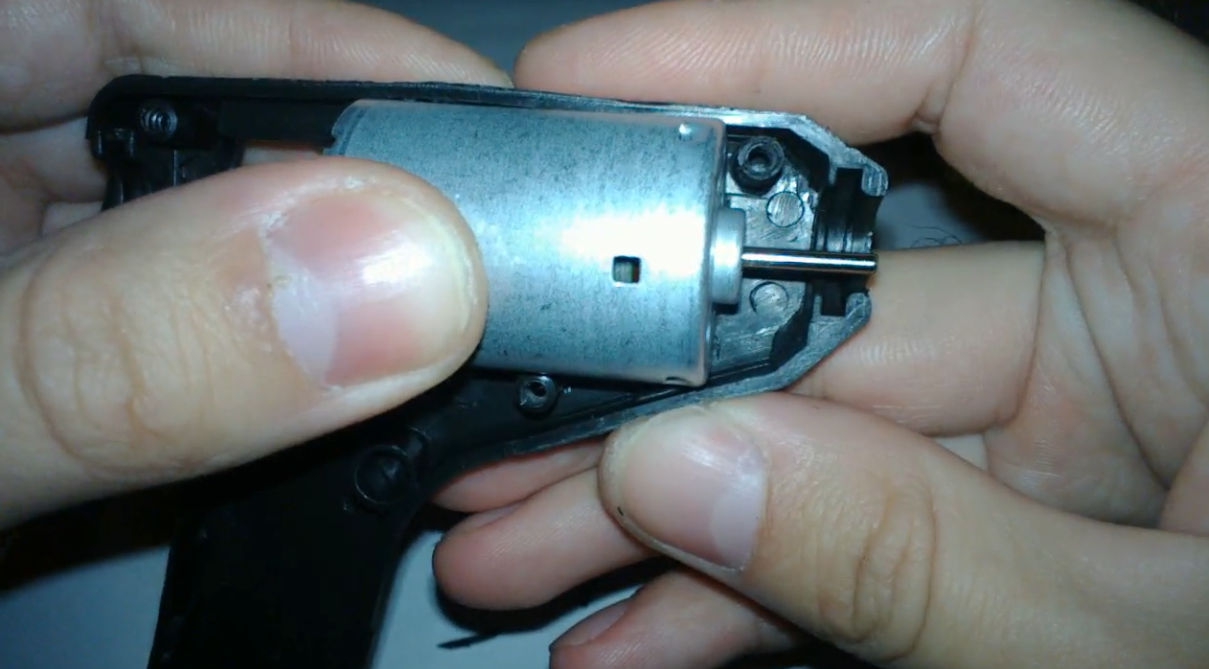

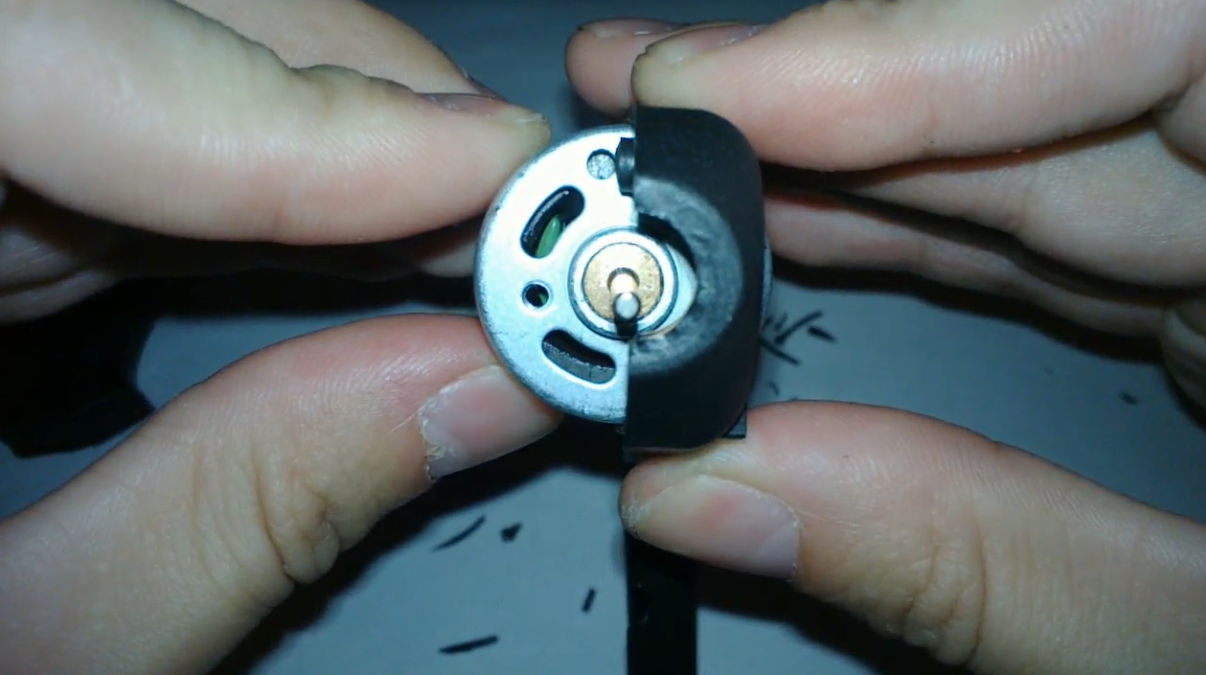

Вал должен оказаться по центру как на фото.



Мини дрель, бормашинка на аккумуляторах



Очень удачно расположились отверстия для вентиляции.



Мини дрель, бормашинка на аккумуляторах

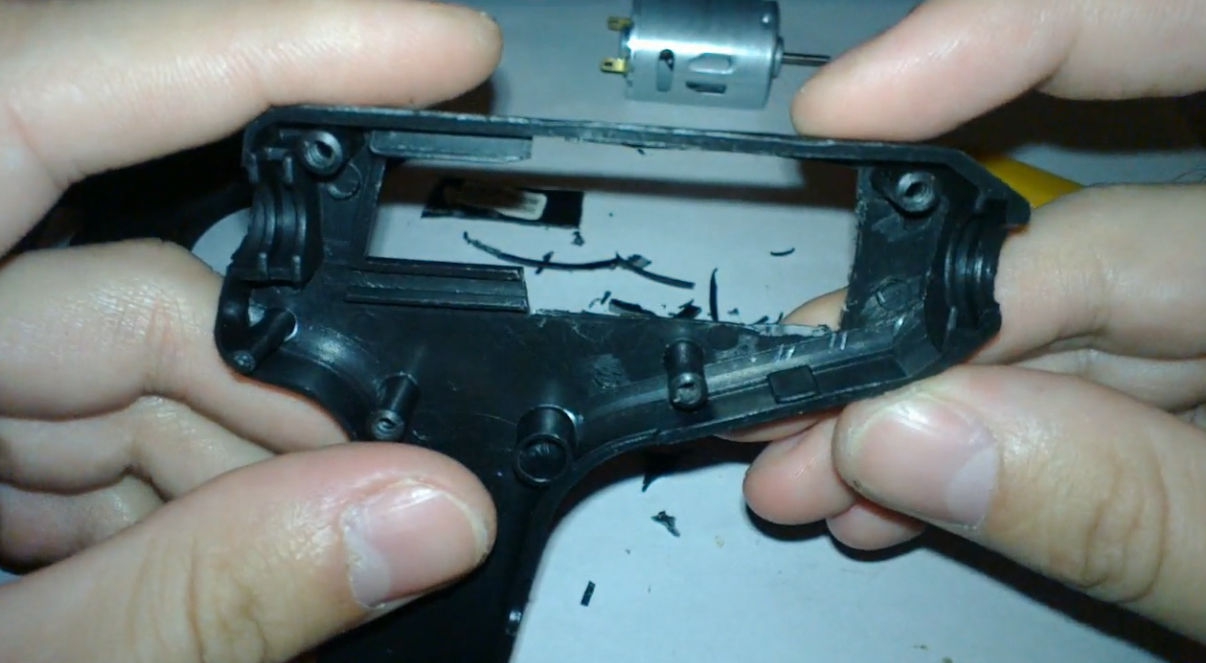

Проделываем то же самое с другой половинкой корпуса и соединяем для примерки.



Мини дрель, бормашинка на аккумуляторах



После подгонки корпуса под мотор необходимо подрезать часть корпуса, где будет крепиться цанга на вал. Должно получиться как на фото. Подрезать до фиксирующих ножек, они нам нужны.



Мини дрель, бормашинка на аккумуляторах

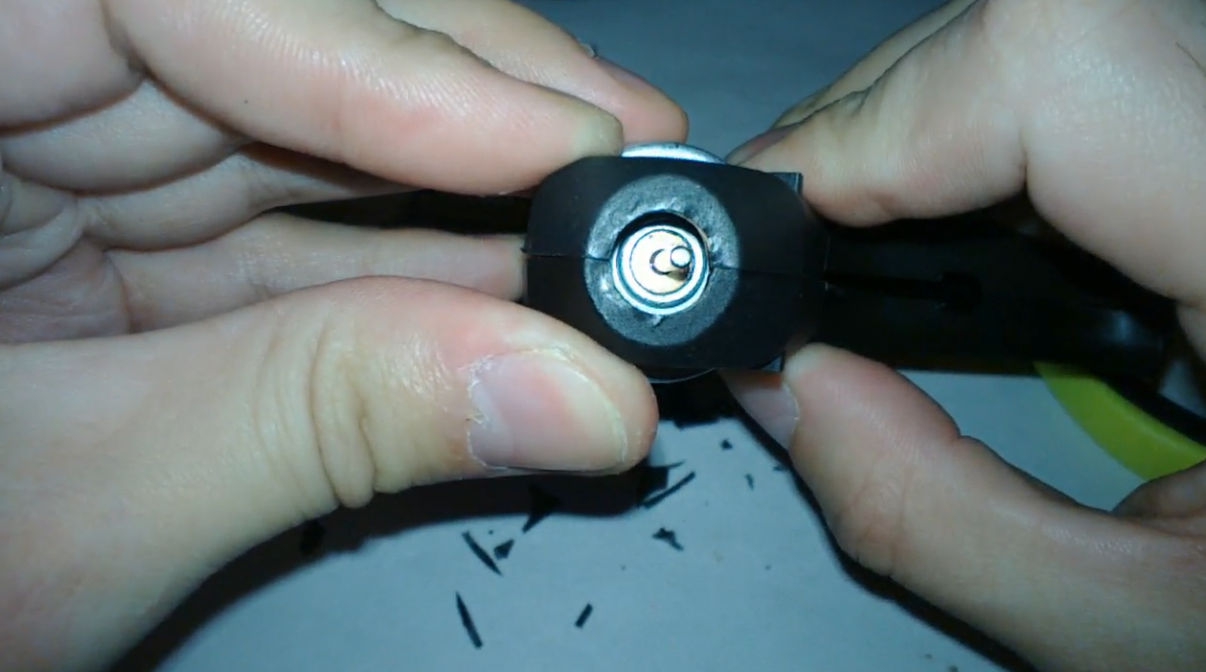

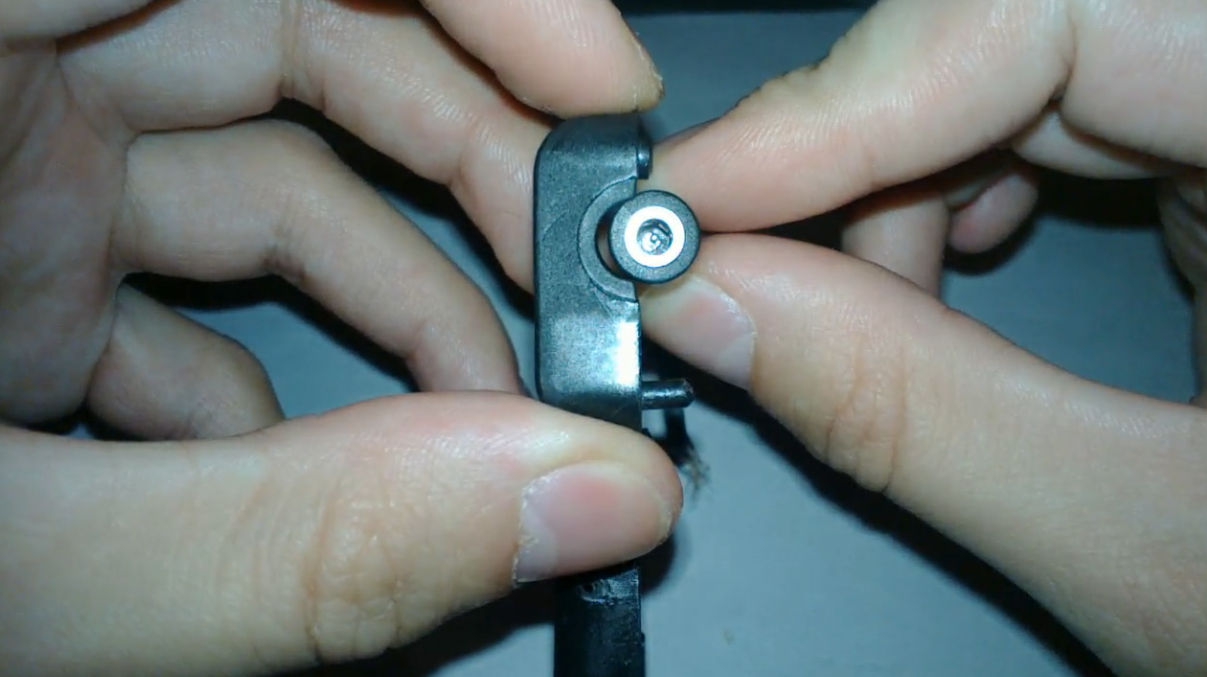

Далее понадобится подобрать разъем для подключения питания. Я использовал 4мм разъем от старого удлинителя зарядного устройства. Решил установить его в отверстие, куда подавались клеевые стержни. Немного подрезать канцелярским ножом и теперь плотно держится. Потом зафиксируем его на одной половине термоклеем для надежности.



Мини дрель, бормашинка на аккумуляторахМини дрель, бормашинка на аккумуляторах

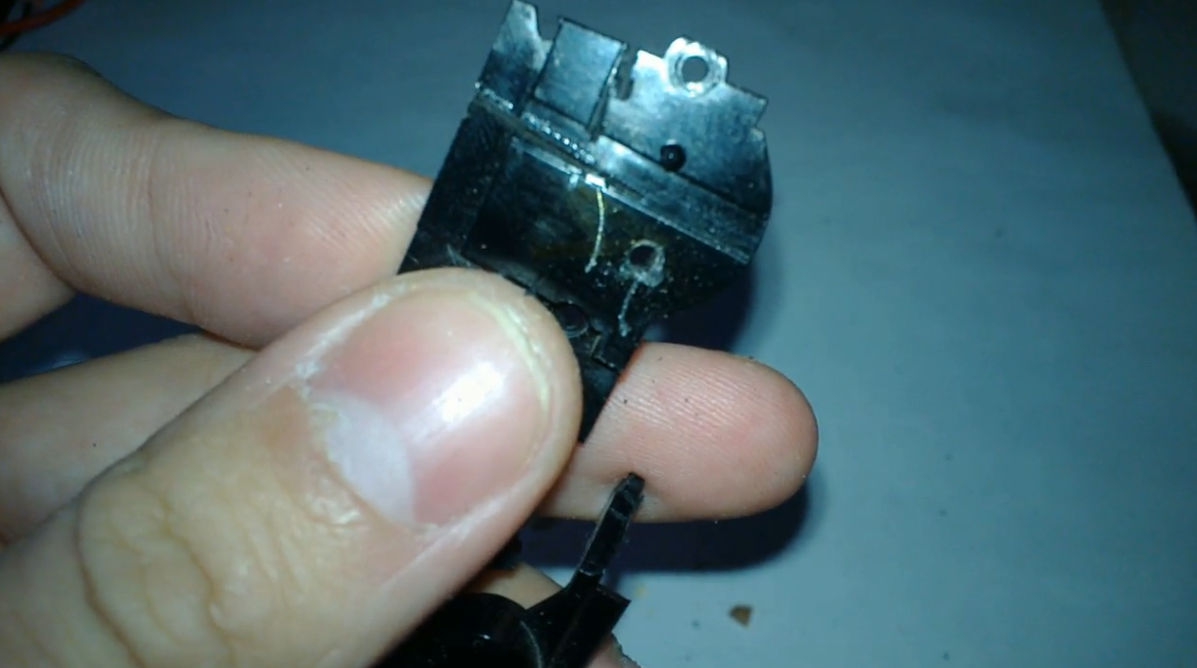

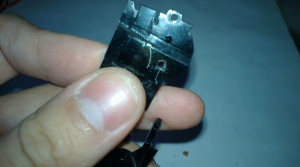

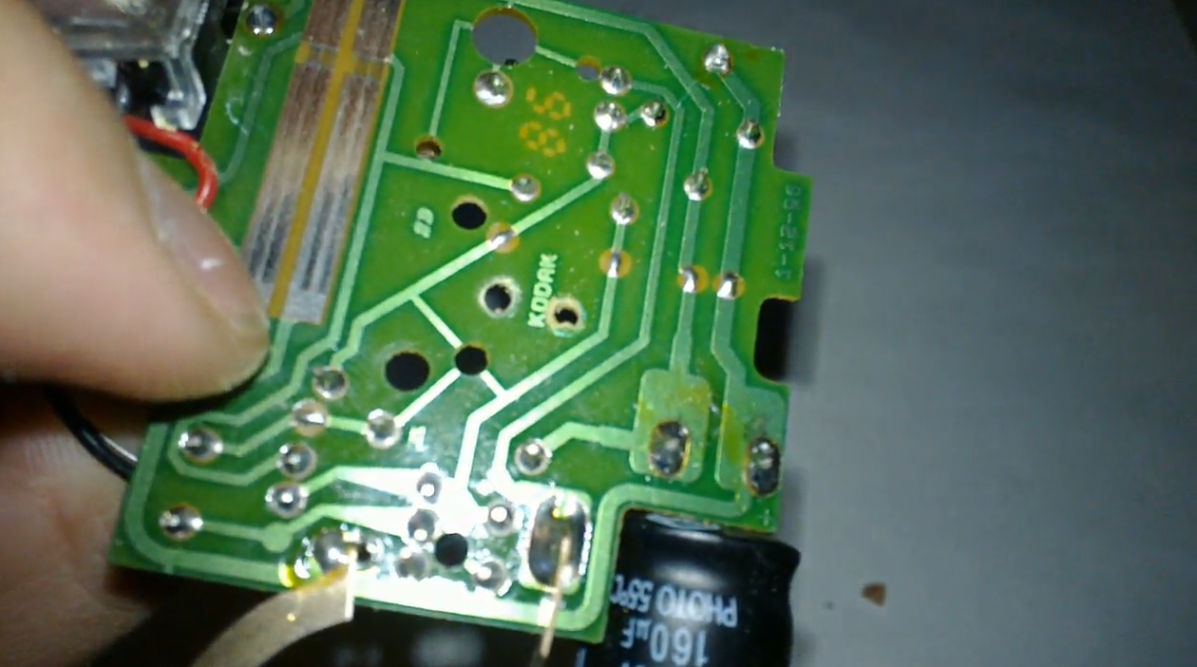

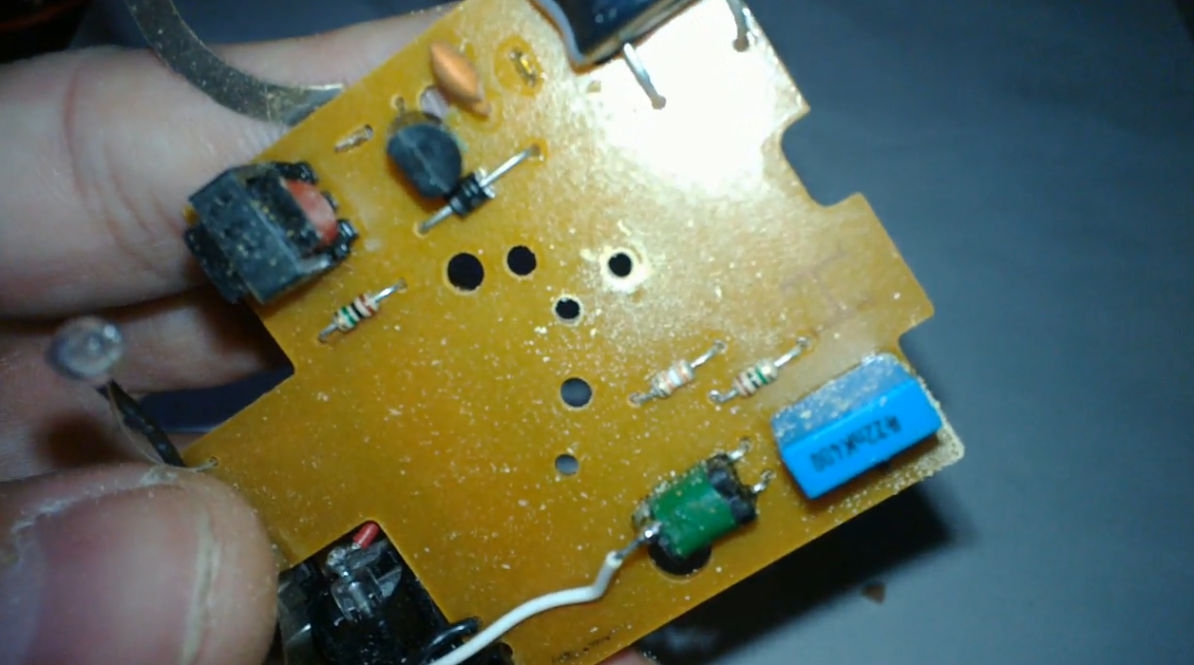

От старого привода музыкально центра, после его разбора, остался такой переключатель. Использовался для отключения мотора, когда лоток привода закрывался.



Мини дрель, бормашинка на аккумуляторах

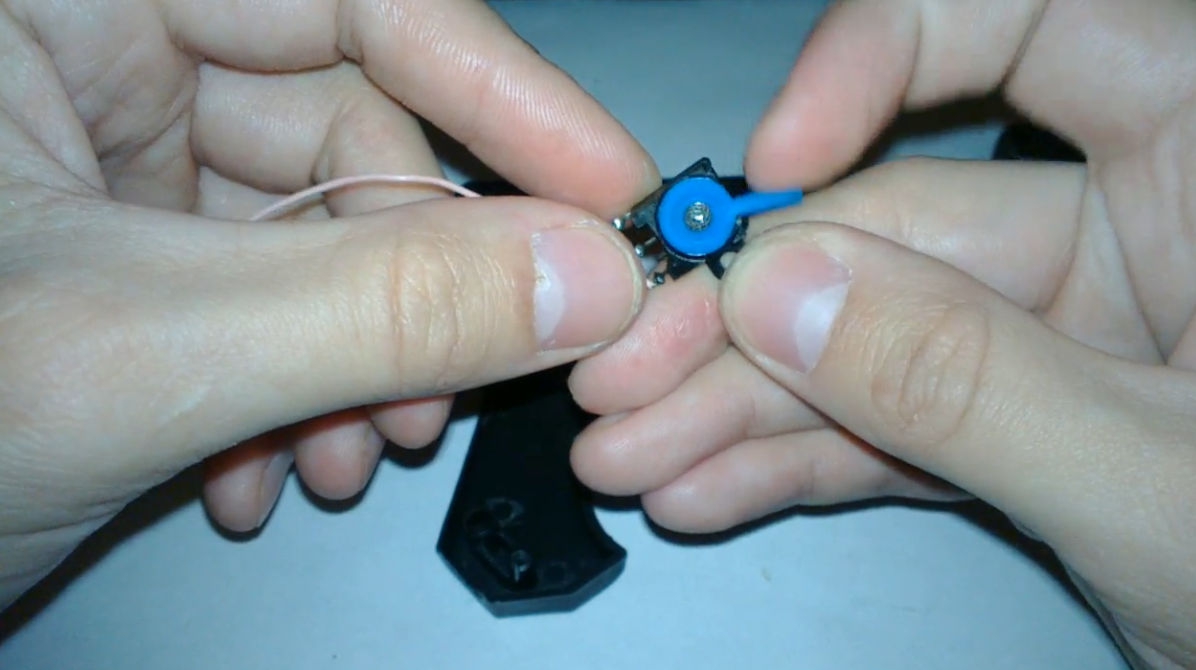

Очень удачно подходит по размерам к корпусу и есть ушко для самореза или болта. К тому же, в нем установлена пружинка, которая возвращает рычаг в исходное положение.

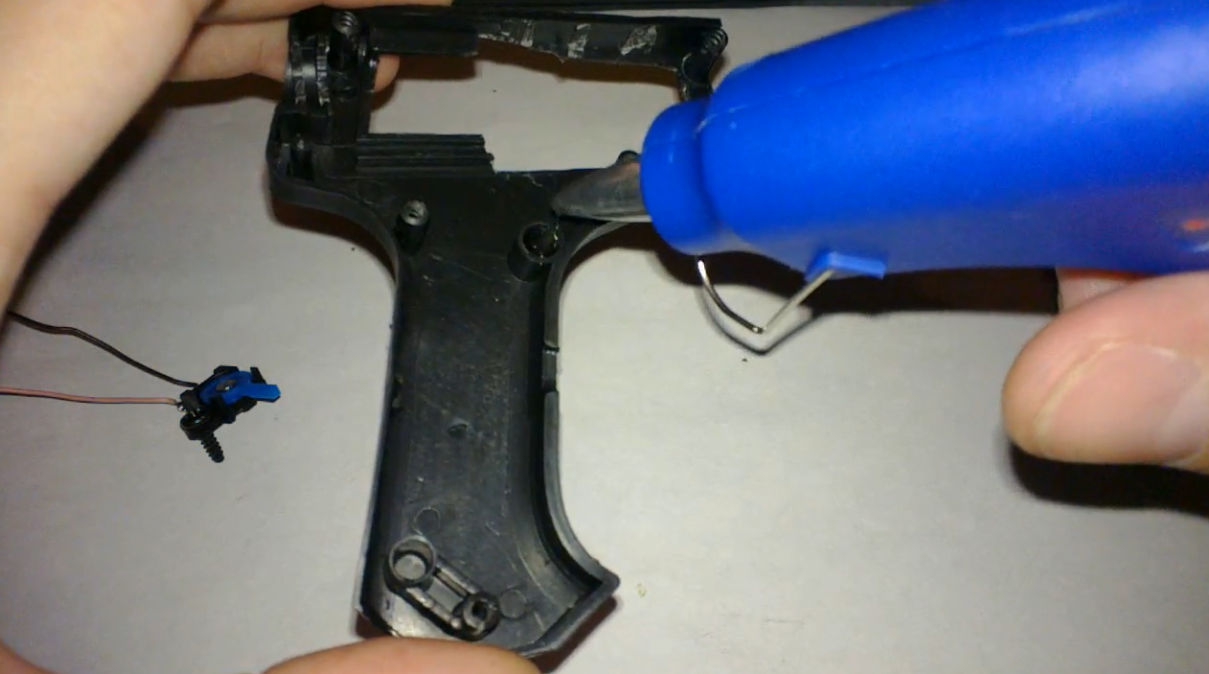

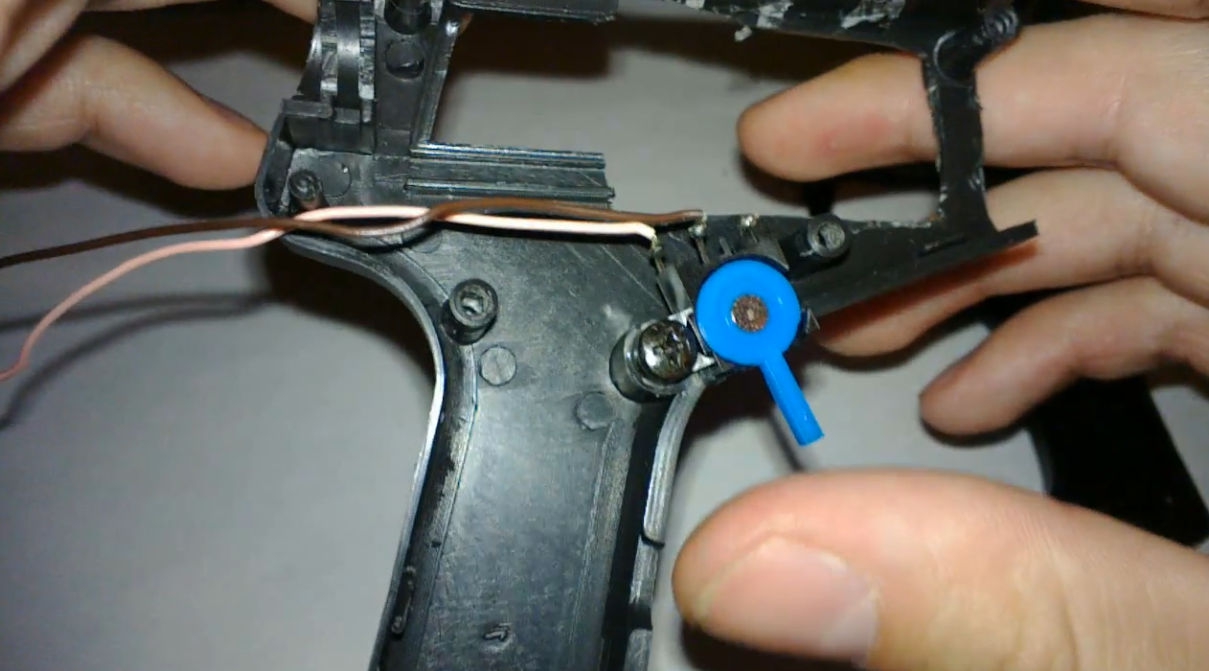

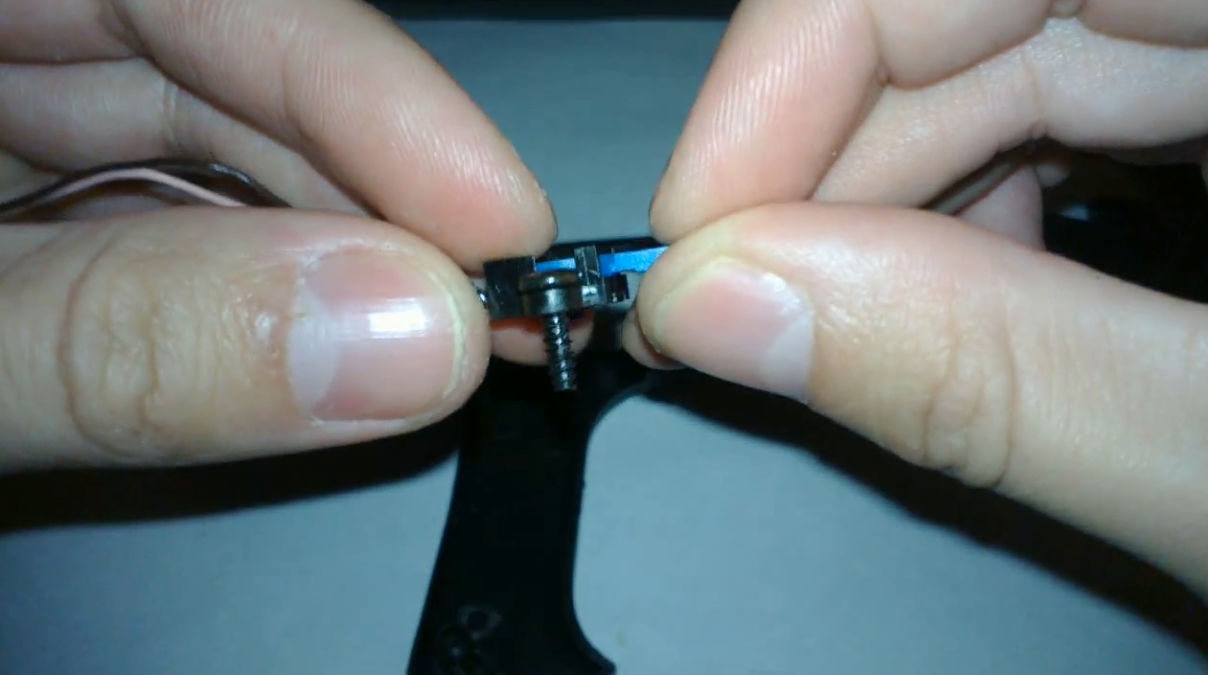

В держатель, где была установлена кнопка клеевого пистолета заполняем термоклеем и помещаем на то место наш переключатель с саморезом в ушке. После того, как клей остынет, переключатель будет хорошо зафиксирован. Можно для надежности с внутренней стороны корпуса зафиксировать переключатель еще термоклеем.



Мини дрель, бормашинка на аккумуляторахМини дрель, бормашинка на аккумуляторах


Мини дрель, бормашинка на аккумуляторах

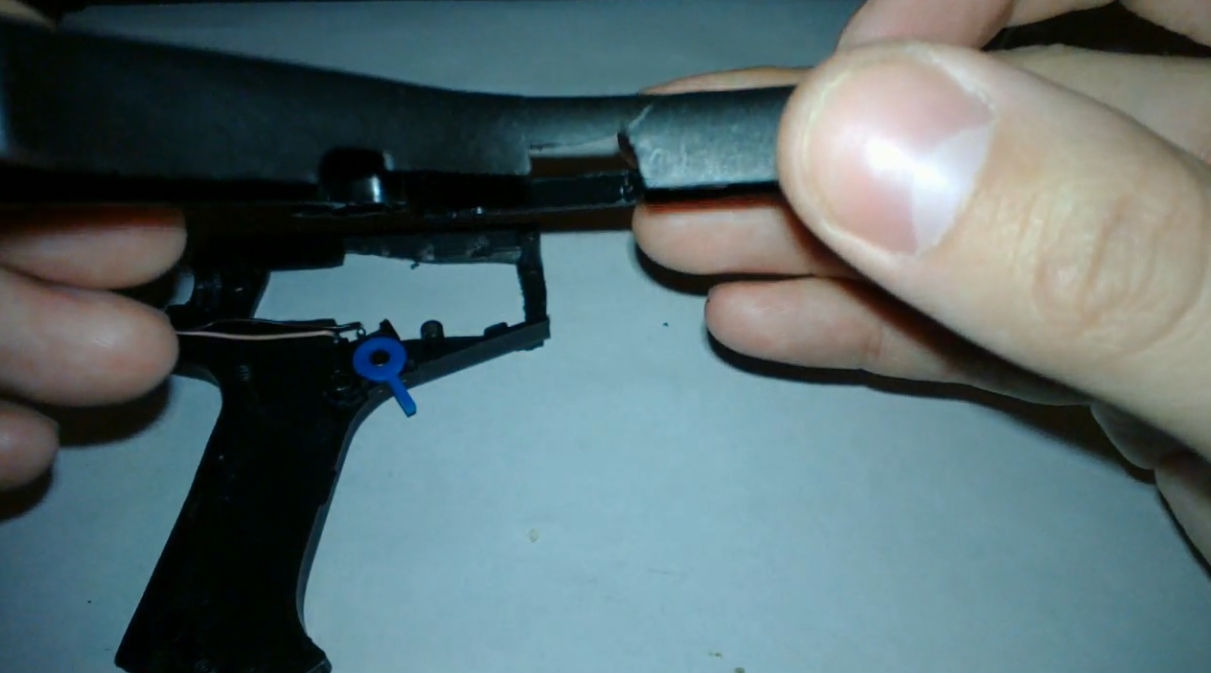

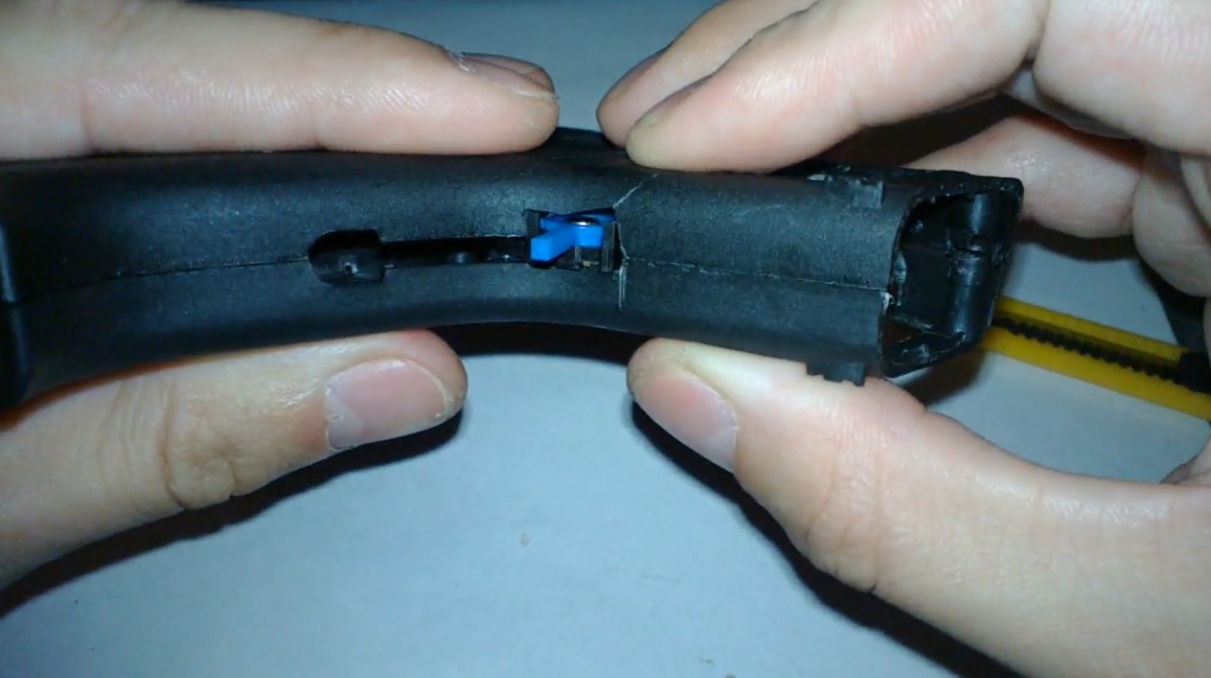

Вырезаем лишнее на второй половинке под размеры переключателя и совмещаем обе половинки для просмотра результата. Должно получиться как на фото.



Мини дрель, бормашинка на аккумуляторахМини дрель, бормашинка на аккумуляторах

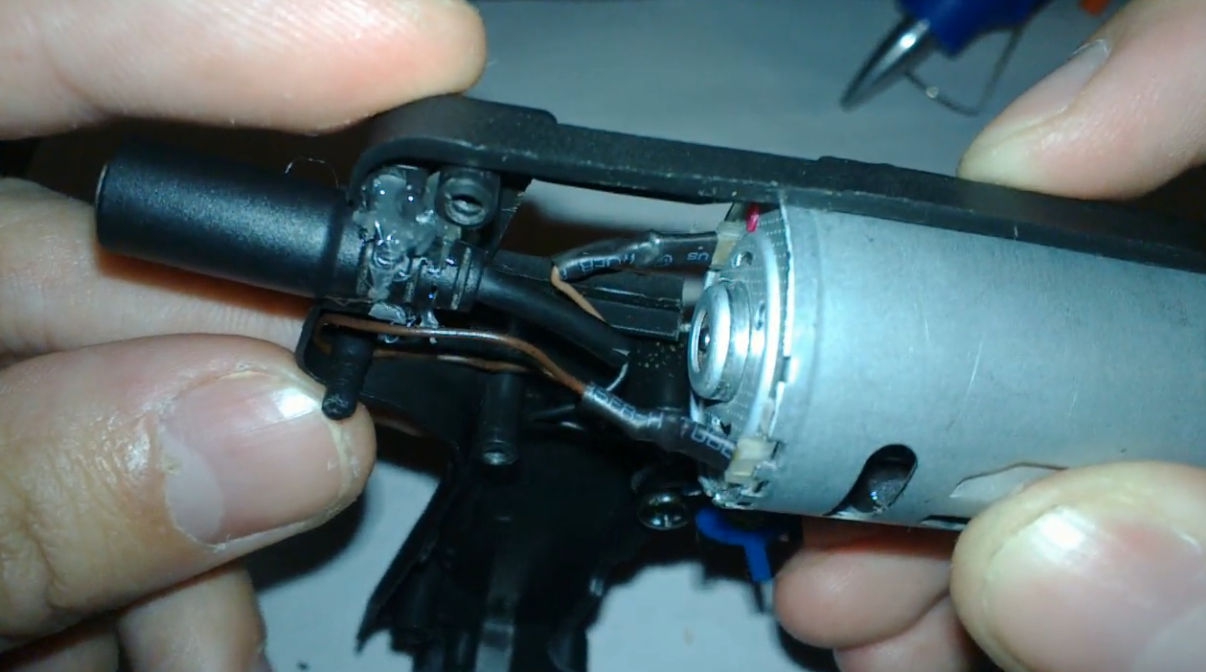

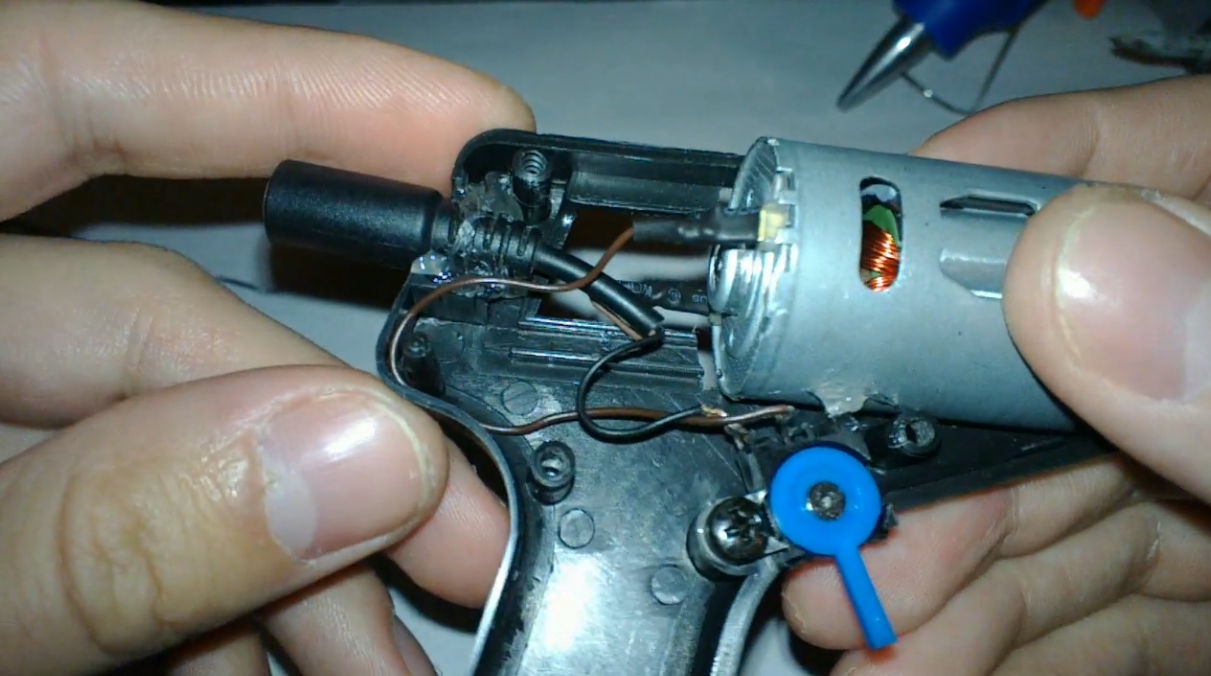

Далее помещаем мотор на подготовленное место, разъем для подключения питания фиксируем термоклеем и припаиваем проводки.



Мини дрель, бормашинка на аккумуляторахМини дрель, бормашинка на аккумуляторах



На счет подключения проводов.
Во взятом мной разъеме полярность следующая:
+ находится внутри разъема(вывод светло коричневый провод)
- находится снаружи разъема(вывод черный провод)
Плюс от питания(светло коричневый провод). я подключил к плюсу мотора(обычно отмечен красным цветом) напрямую. Минус от питания(черный провод) припаял к переключателю и от переключателя(темно коричневый) подвел к минусу мотора. Места спайки заизолировал термоусадкой 3мм.
При таком подключении вал мотора будет крутиться по часовой стрелке, для возможности использования сверления, так как нет реализованной системы реверса направления вращения мотора.
Закручиваем саморезы фиксирующие корпус и на этом конструкция готова.



Мини дрель, бормашинка на аккумуляторах

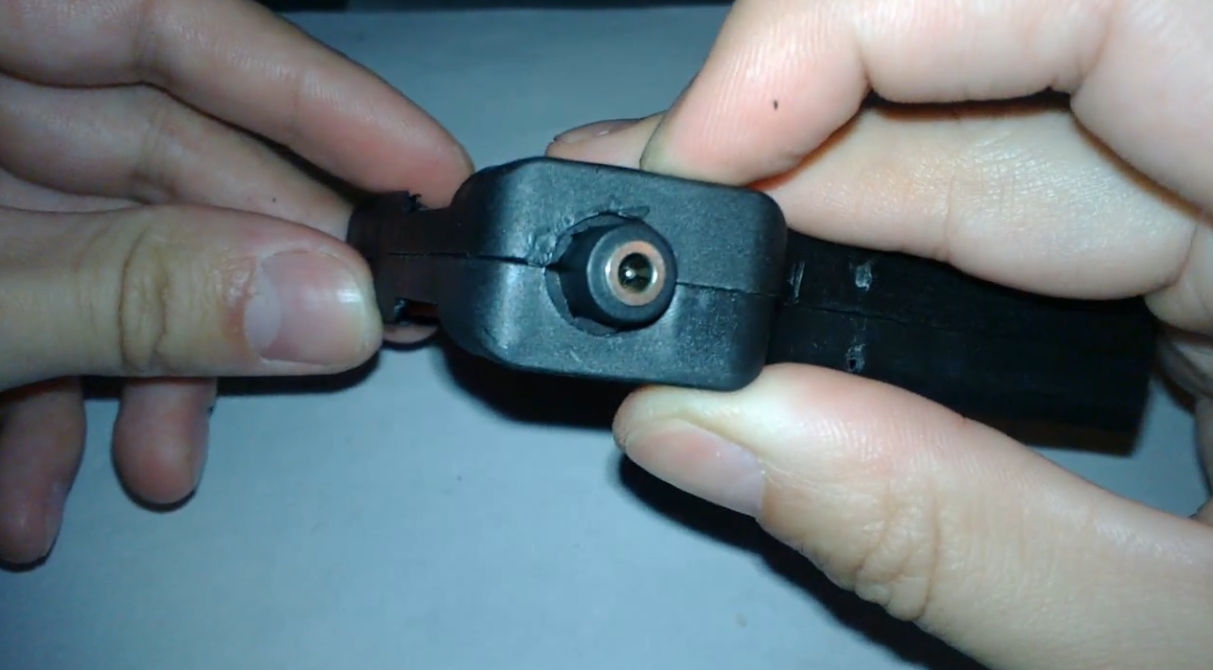

В силу больших размеров разъема, я сделал его немного выпирающим наружу. Мне это никак не мешает, а вам надо подбирать разъем под себя.

Теперь приступим к изготовлению аккумулятора для мини дрели.
Нормальное напряжение для мотора не нагружающее и не перегревающее его 6-10В.
Изначально я хотел использовать одну аккумуляторную батарею 18650 помещенную в ручку корпуса и повышающий преобразователь напряжения MT3608. Он позволит 4В повысить до 10В. Доставка задерживается, потом доделаю так как запланировал.

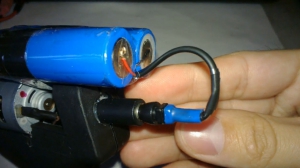

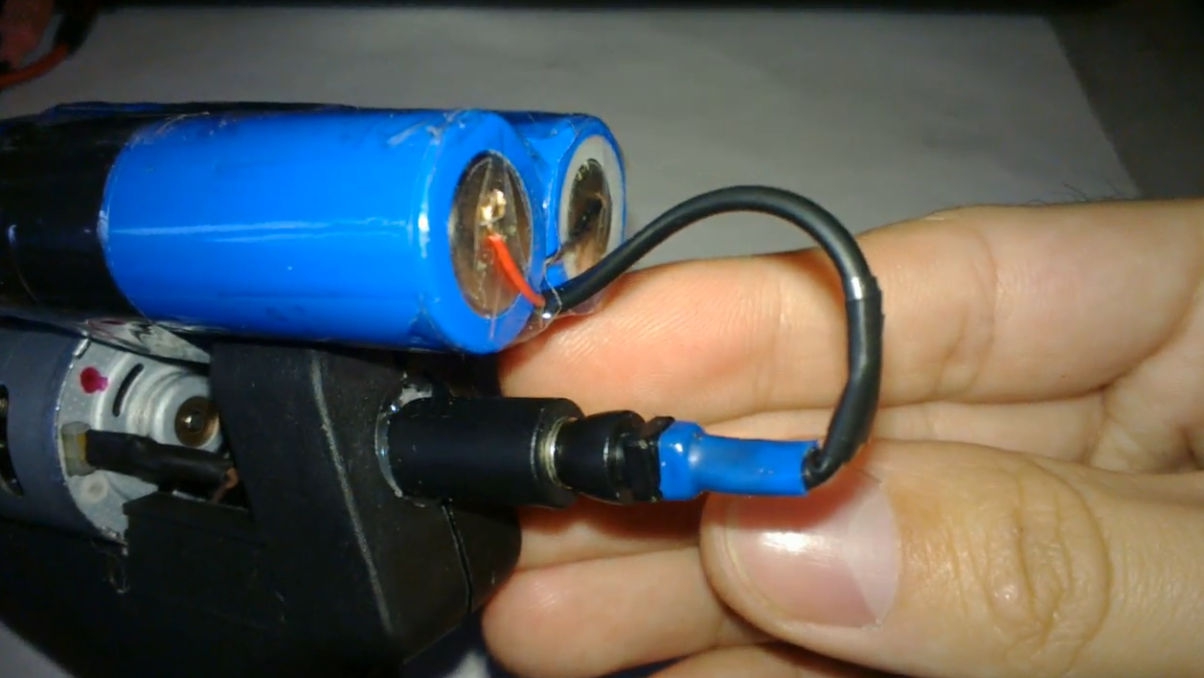

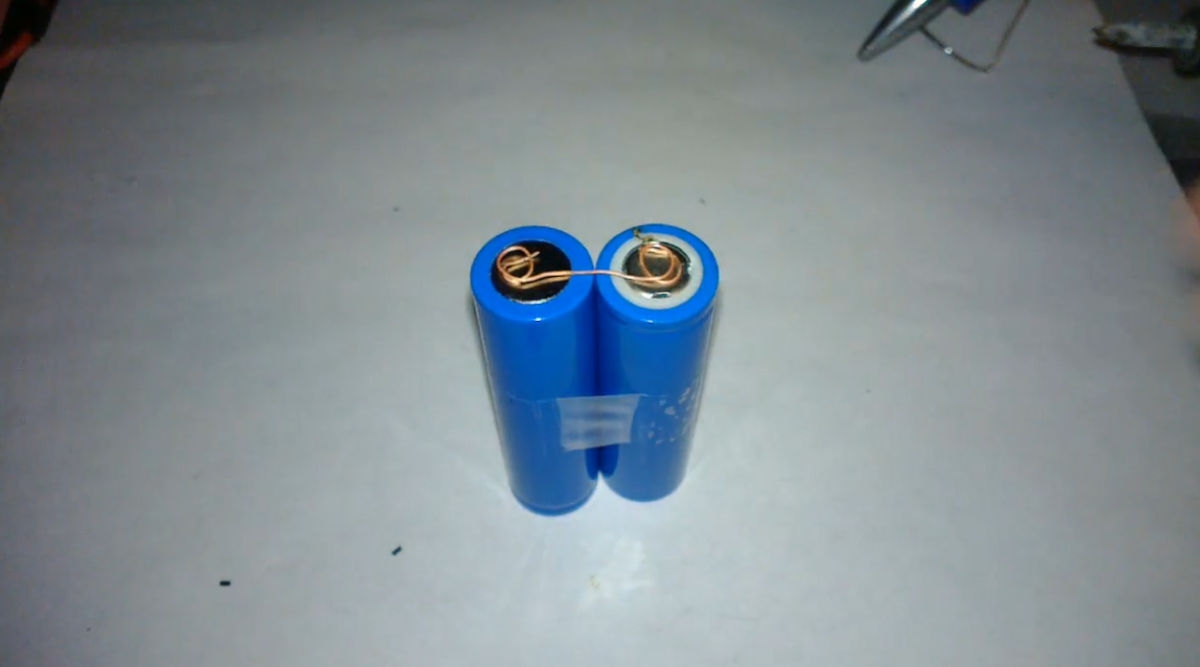

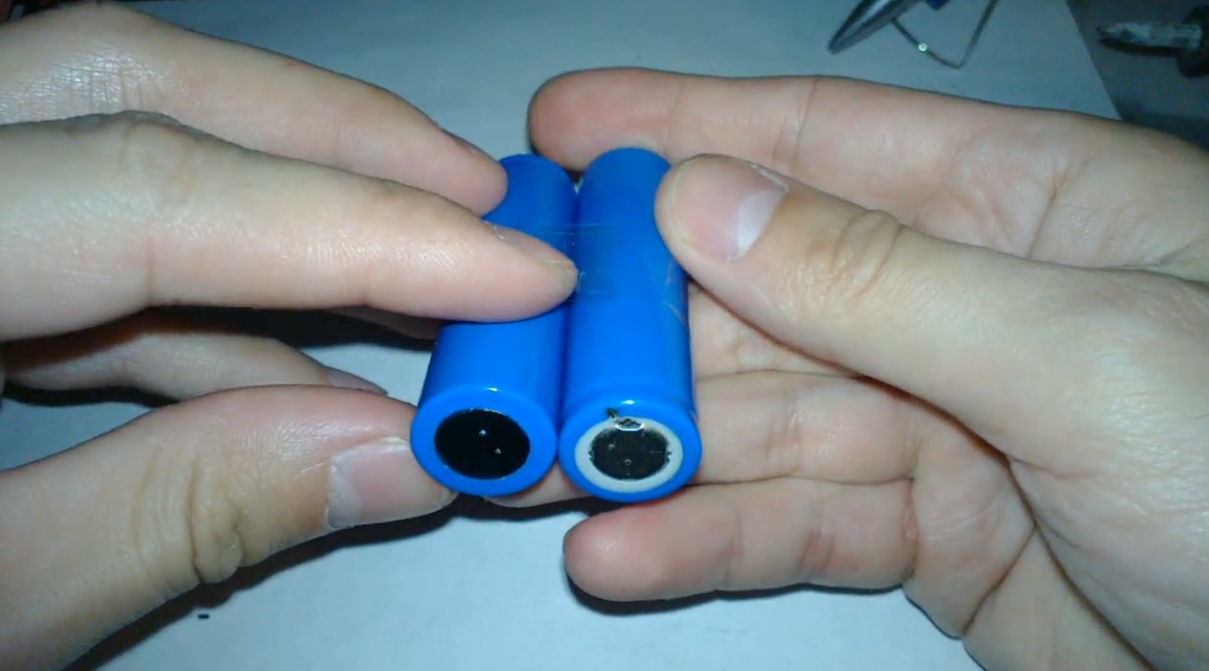

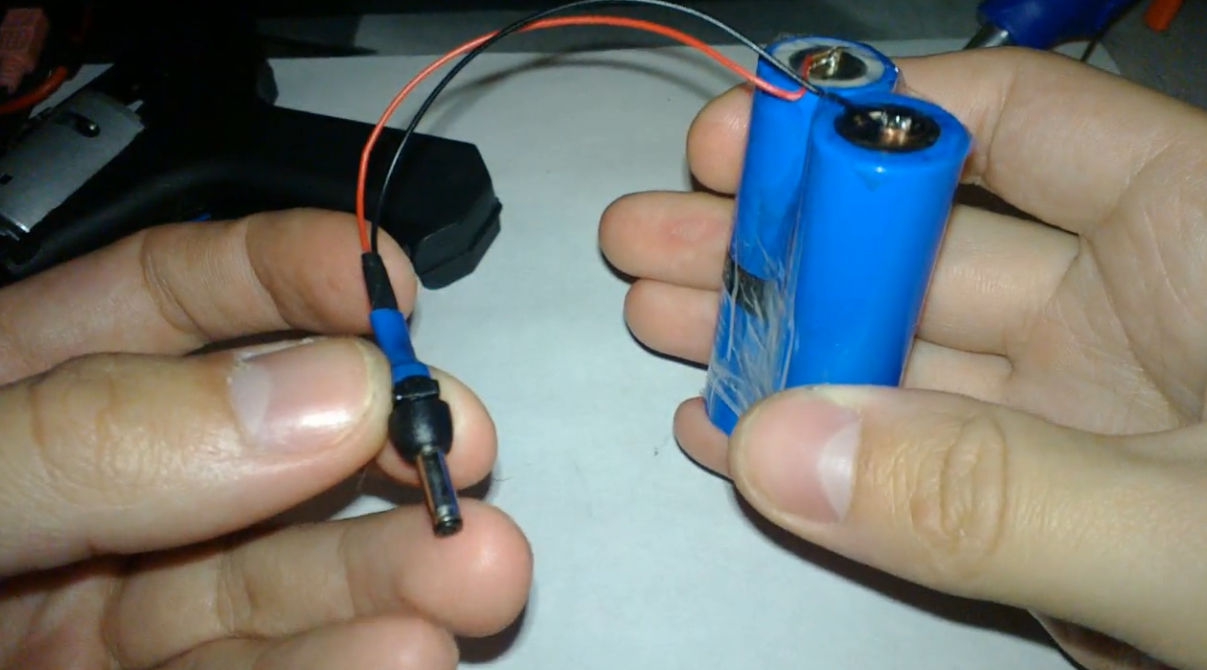

А сейчас буду использовать 2 аккумулятора 18650 соединенные последовательно. С одной стороны соединены закрученной с двух сторон в спираль медной проволокой, а с другой припаян штекер для подключения к мини дрели.



Мини дрель, бормашинка на аккумуляторахМини дрель, бормашинка на аккумуляторах



Мини дрель, бормашинка на аккумуляторахМини дрель, бормашинка на аккумуляторах

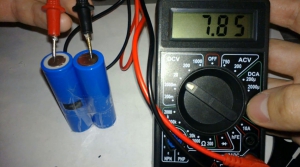

Суммарное напряжение двух батарей равно 7.6-8В, что достаточно для мелких работ.
Заряжать их придется по отдельности или используя модуль для зарядки последовательно соединенных двух аккумуляторов 18650 (такой модуль).

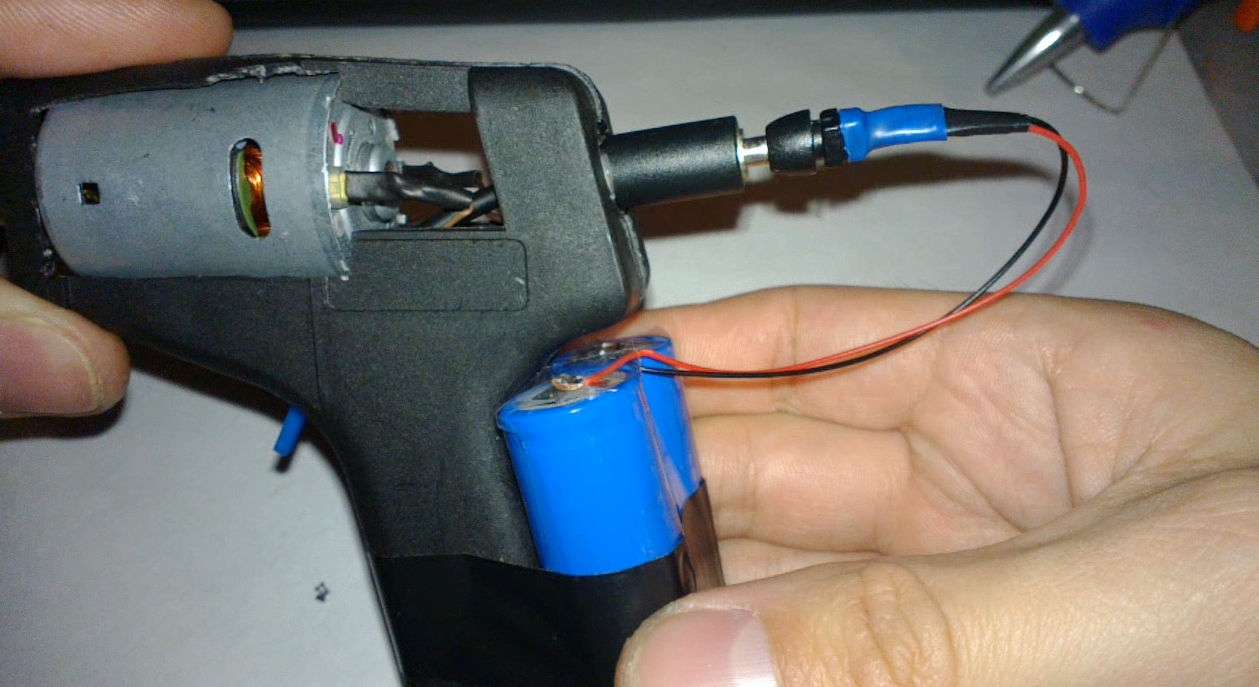

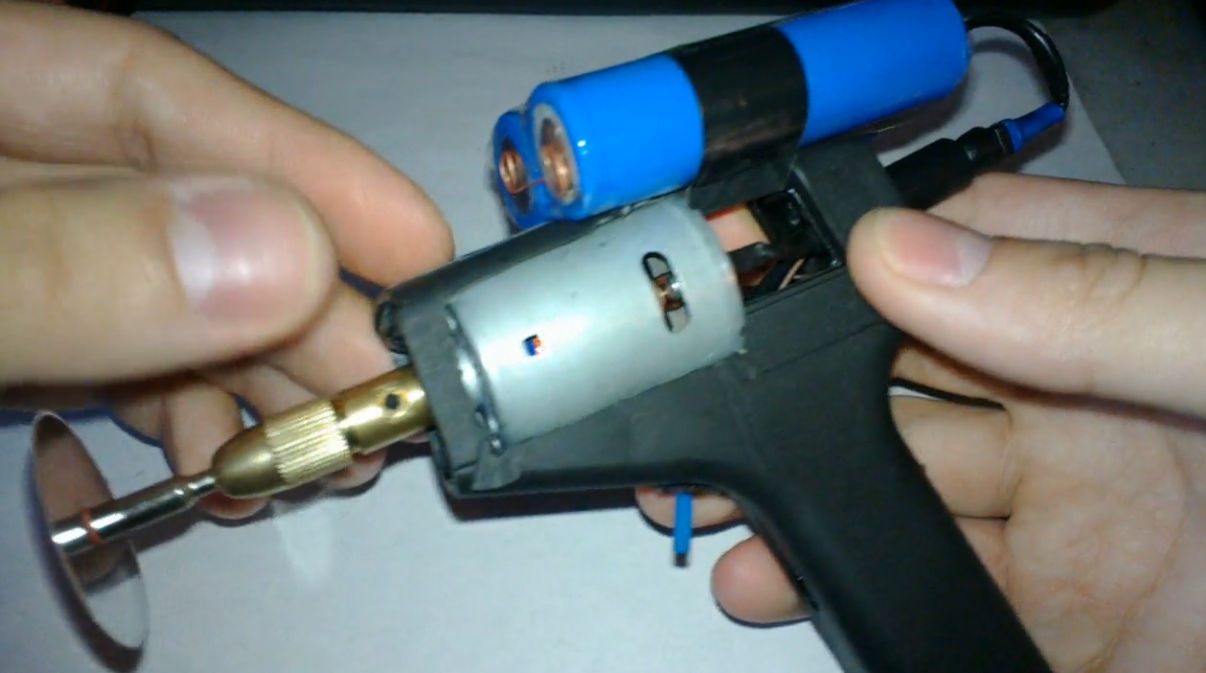

Закрепил аккумуляторы можно сверху или снизу на ручку, как кому удобно. Мне удобнее сверху.



Мини дрель, бормашинка на аккумуляторахМини дрель, бормашинка на аккумуляторах



Мини дрель, бормашинка на аккумуляторах



Приступаем к тесту/
В видеоролике я провел несколько тестов работы. Мощности хватает для мелких работ.

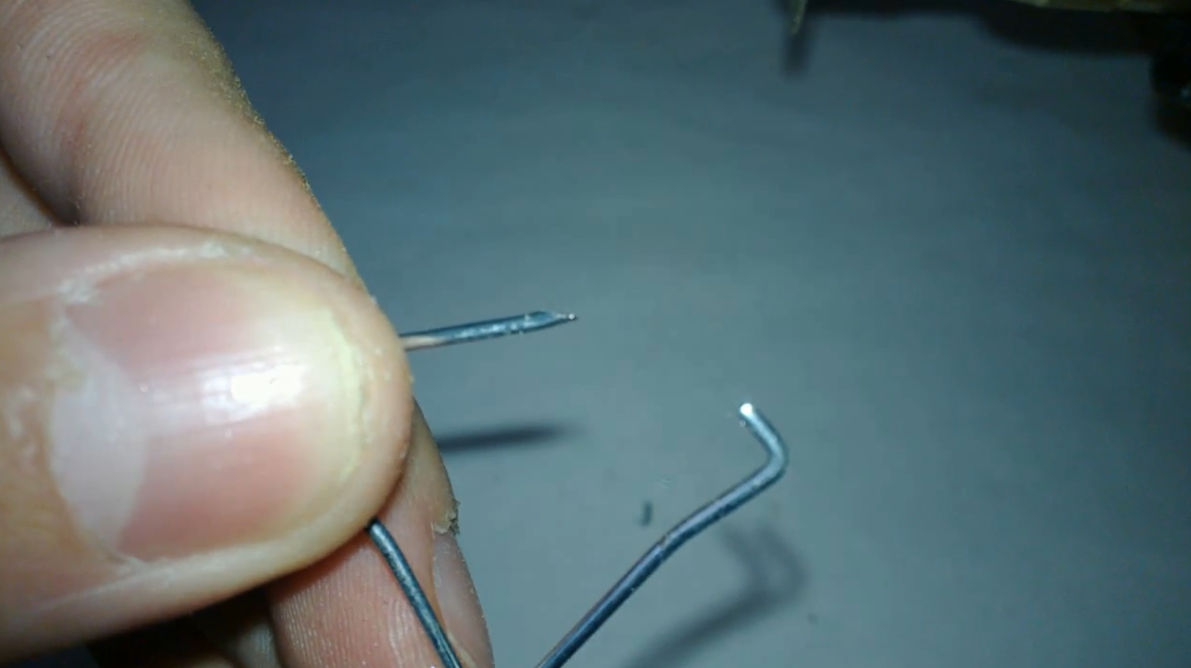

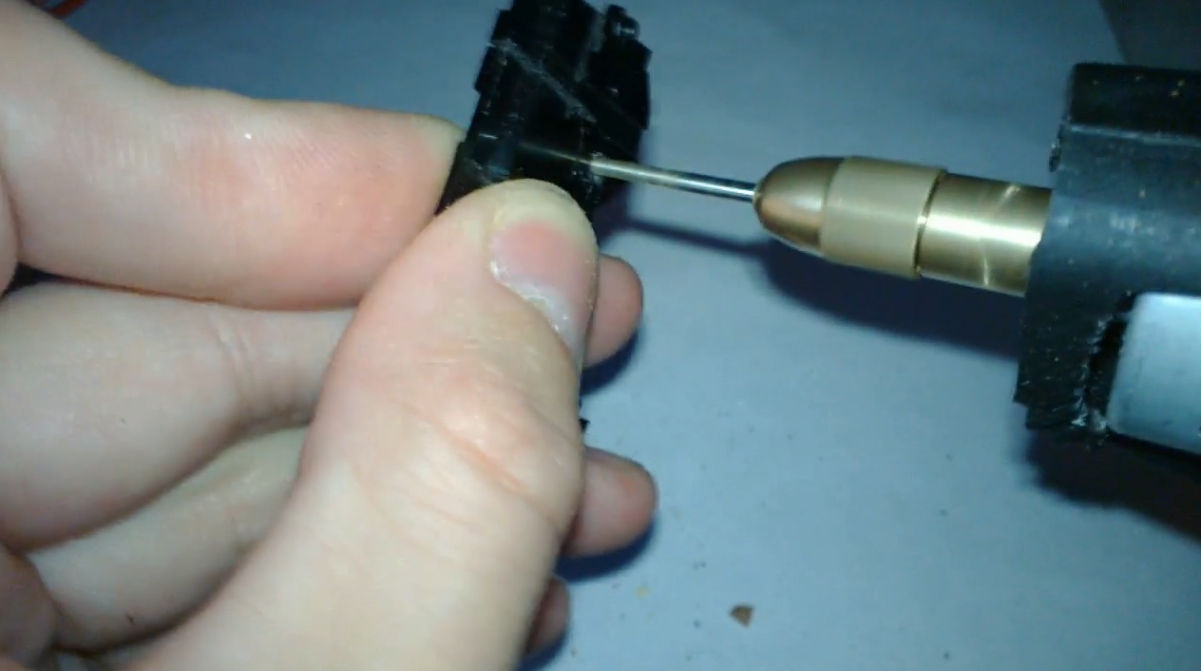

Даже старое сверло не плохо справляется с поставленной задачей.

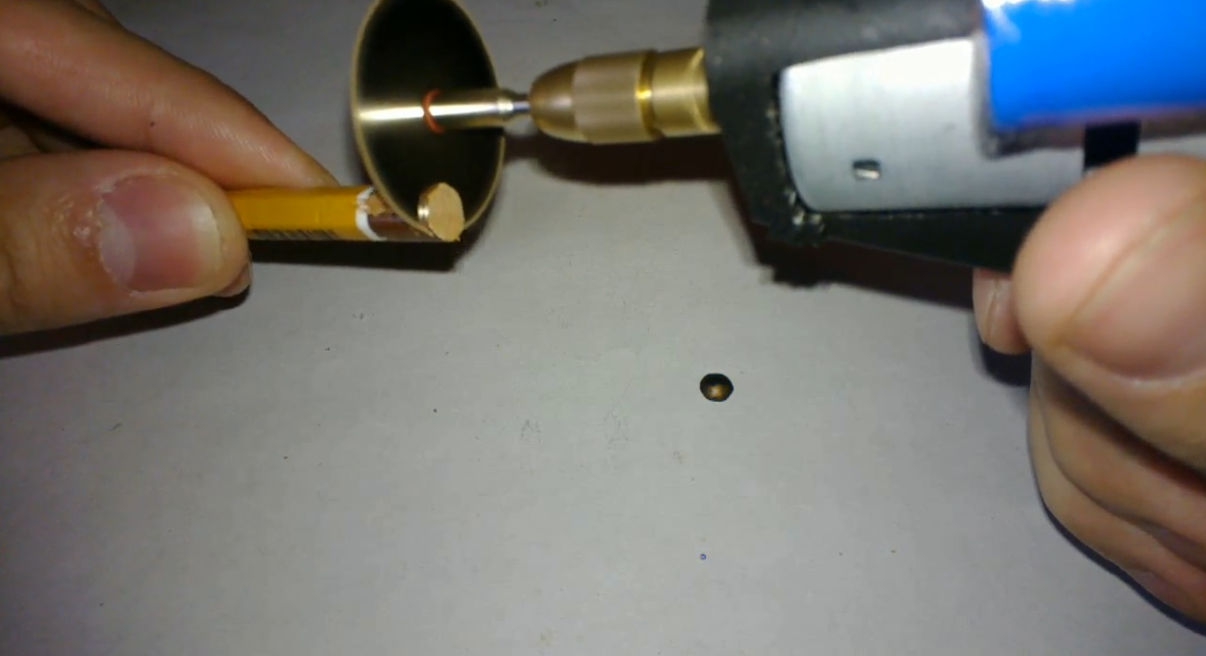

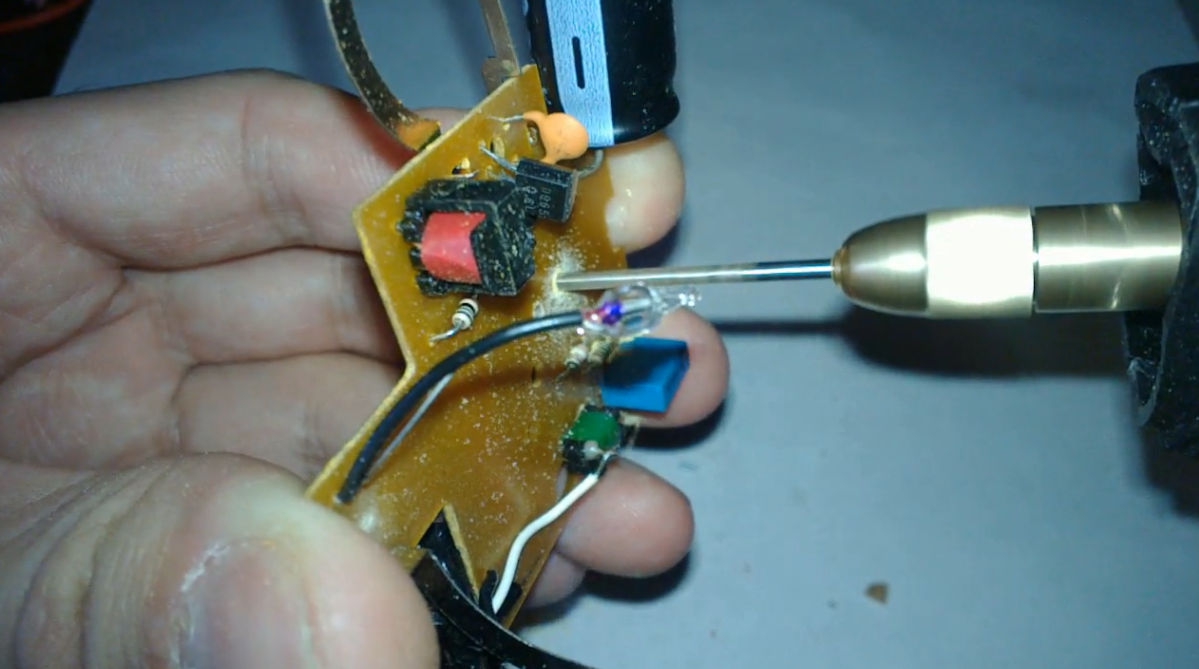

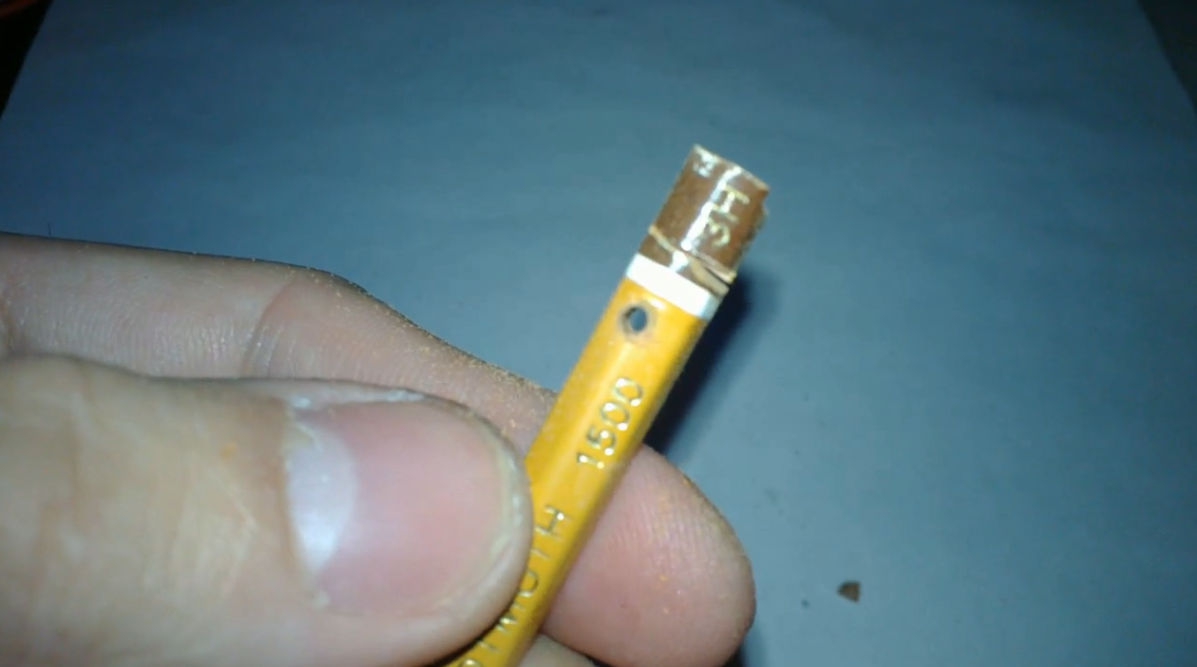

Дерево, пластик и монтажную плату от фотоаппарата сверлит уверенно.



Мини дрель, бормашинка на аккумуляторахМини дрель, бормашинка на аккумуляторах



Мини дрель, бормашинка на аккумуляторахМини дрель, бормашинка на аккумуляторах



Мини дрель, бормашинка на аккумуляторахМини дрель, бормашинка на аккумуляторах




Мини дрель, бормашинка на аккумуляторахМини дрель, бормашинка на аккумуляторах

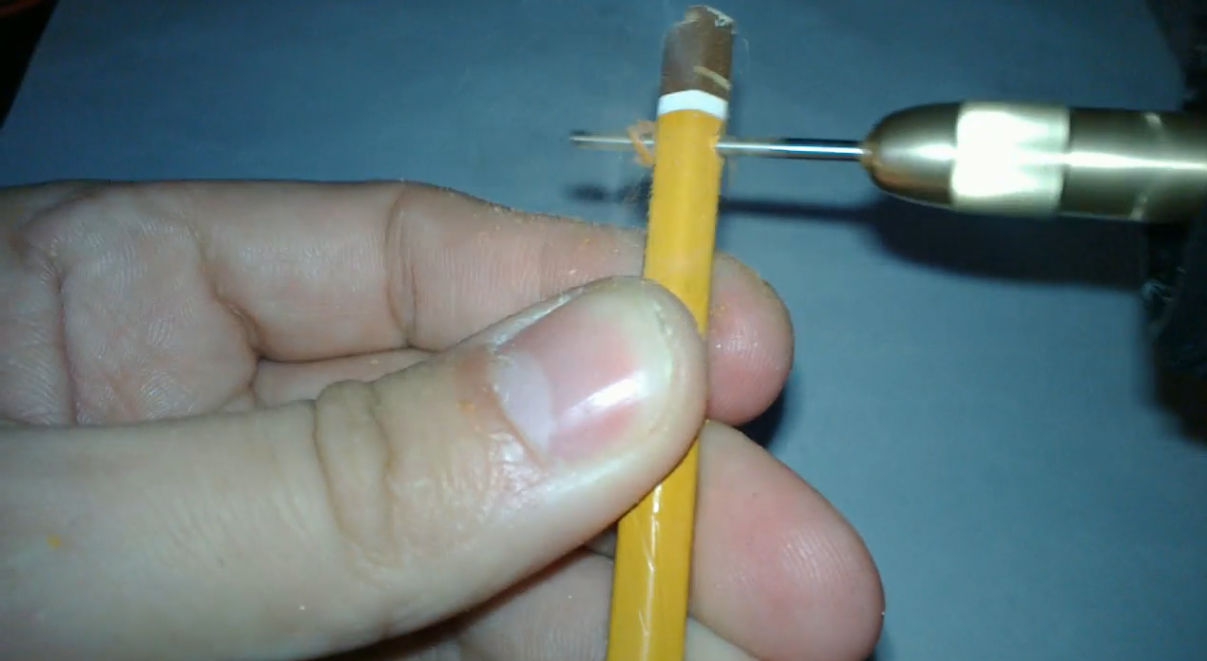

Пилит дерево и пластик как нож по маслу. Не застревает.



Мини дрель, бормашинка на аккумуляторах

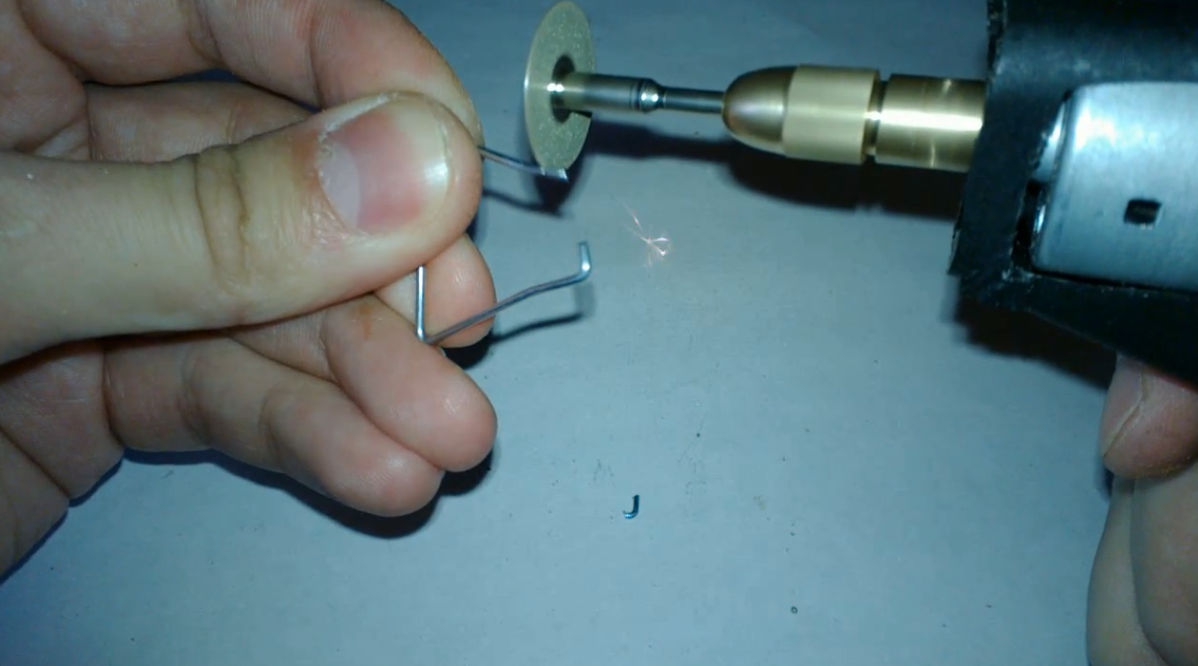

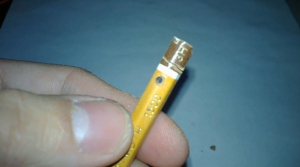

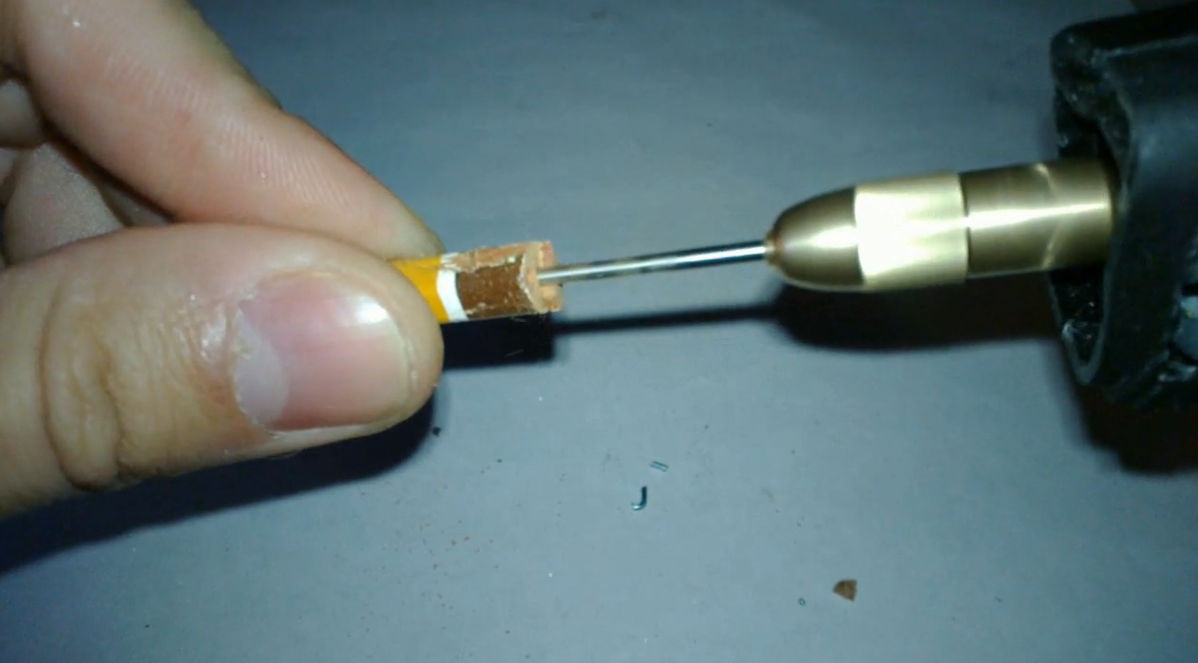

Насадка с алмазным напылением обрабатывает металл уверенно и быстро.



Мини дрель, бормашинка на аккумуляторахМини дрель, бормашинка на аккумуляторах



В дальнейшем буду улучшать конструкцию и мощность.
Надеюсь статья была полезна и поможет кому нибудь в создании подобной самоделки.
