Доработка аккумулятора самодельной мини дрели. Это продолжение предыдущей статьи, в которой я показал, как и из чего можно сделать бюджетную версию портативной мини дрели. Питание тогда осуществлялось двумя аккумуляторами 18650 соединенных последовательно. Размещались они на корпусе и заряжать их приходилось по одиночке, что было не совсем удобно.

В данной статье я покажу как использовать один аккумулятор 18650 в связке с повышающим преобразователем напряжения и модулем заряда аккумулятора, что упростит процесс заряда, уменьшит вес конструкции и компактно разместить все это внутри корпуса самодельной мини дрели.



Видеозапись доработки аккумулятора для ознакомления





Что понадобится:



1. Аккумулятор 18650 (ссылка на аккумулятор);
2. Повышающий преобразователь напряжения (ссылка на преобразователь);
3. Модуль заряда аккумуляторов 18650(ссылка на модуль);
4. Выключатель (ссылка на выключатель);
5. Вольтметр по желанию (ссылка на вольтметр);
6. Медные проводки;
7. 2 самореза для вольтметра;
8. Изолента;
9. Двухсторонний скотч;
10. Термоусадка.



Из инструментов:



1. Длинногубцы или плоскогубцы;
2. Канцелярский нож;
3. Паяльник (ссылка на мини USB паяльник, очень удобный);
4. Третья рука (ссылка на самоделку);
5. Ножницы.

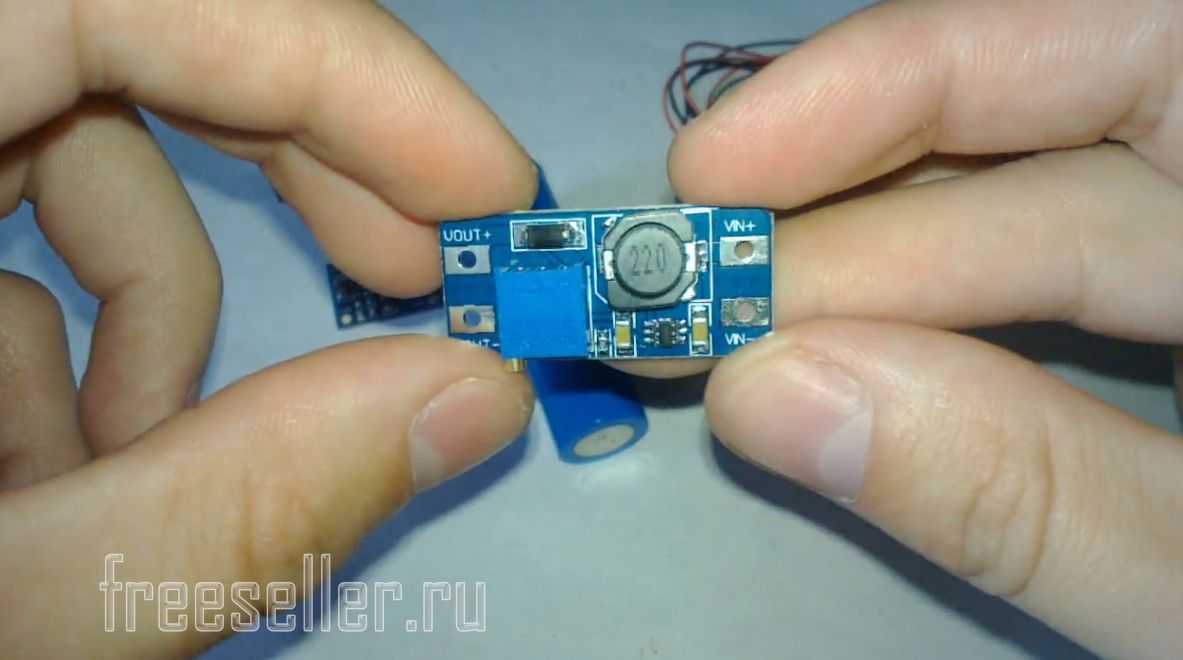

Будем использовать дешевый и простой модуль преобразования напряжения (ссылка на преобразователь) с ручной регулировкой 1.5-35В входящее напряжение и 3-40В выходное напряжение. Аккумулятор 18650 с 4.2В через преобразователь поднимает 10-20В без нагрузки(с подключенной нагрузкой 6.5-16В, зависит от аккумулятора и нагрузки), что достаточно для питания данной мини дрели.



Доработка аккумулятора самодельной мини дрели

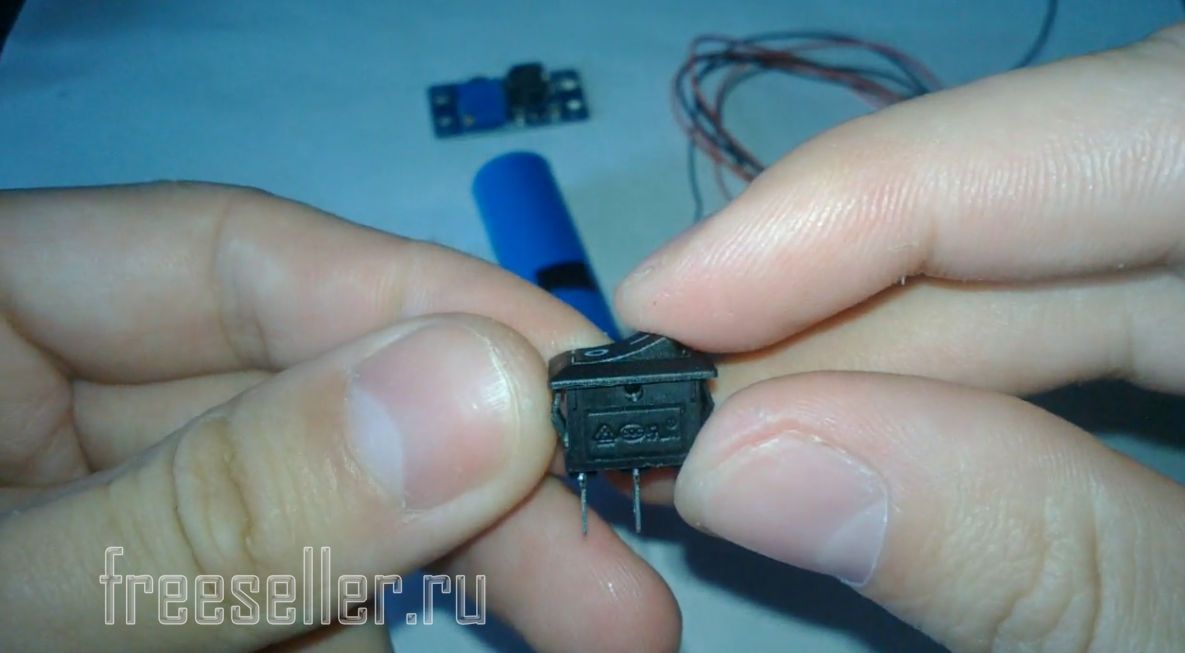

Простой и надежный выключатель (ссылка на выключатель).



Доработка аккумулятора самодельной мини дрели

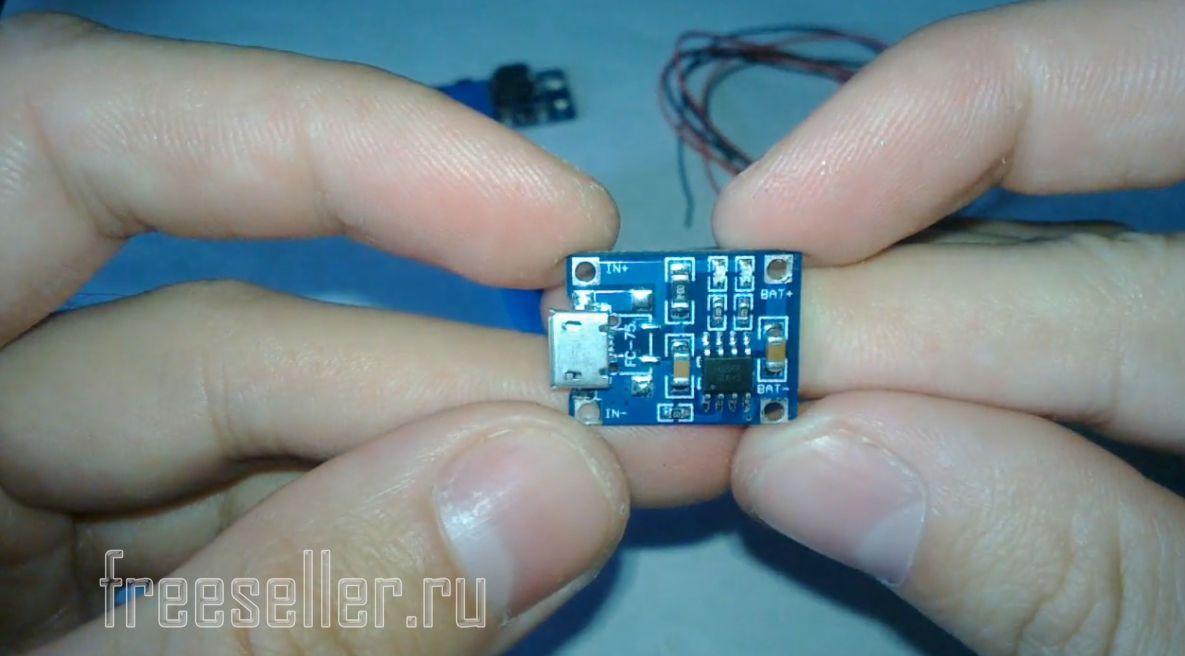

Модуль заряда аккумуляторов 18650(ссылка на модуль).



Доработка аккумулятора самодельной мини дрели



Процесс доработки



1. Раскручиваем мини дрель и вытаскиваем мотор и разъем для подключения блока питания.

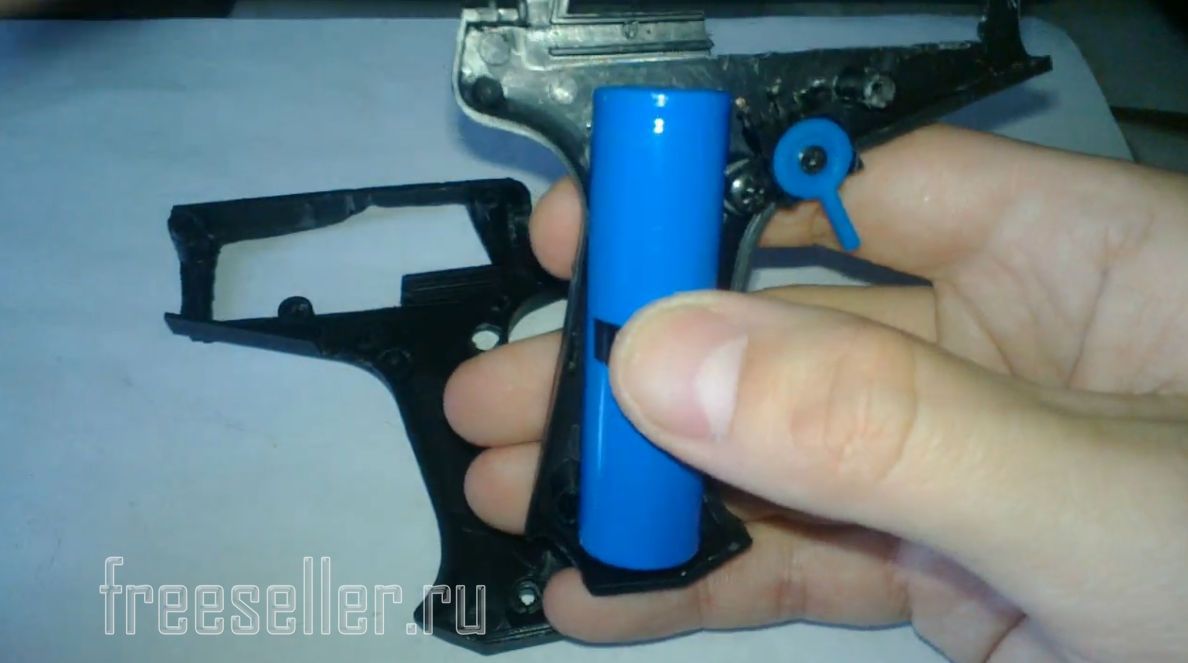

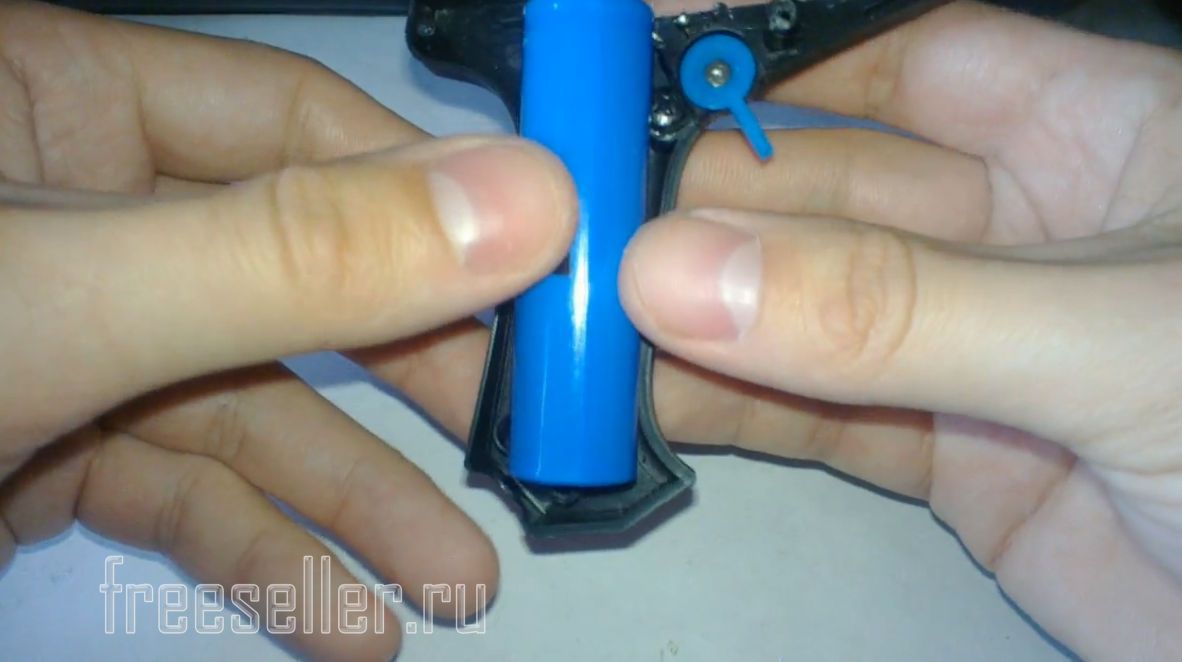

Примеряем будущее расположение аккумулятора в ручке мини дрели. Как раз подходит по размерам.



Доработка аккумулятора самодельной мини дрели

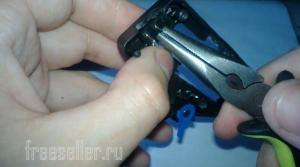

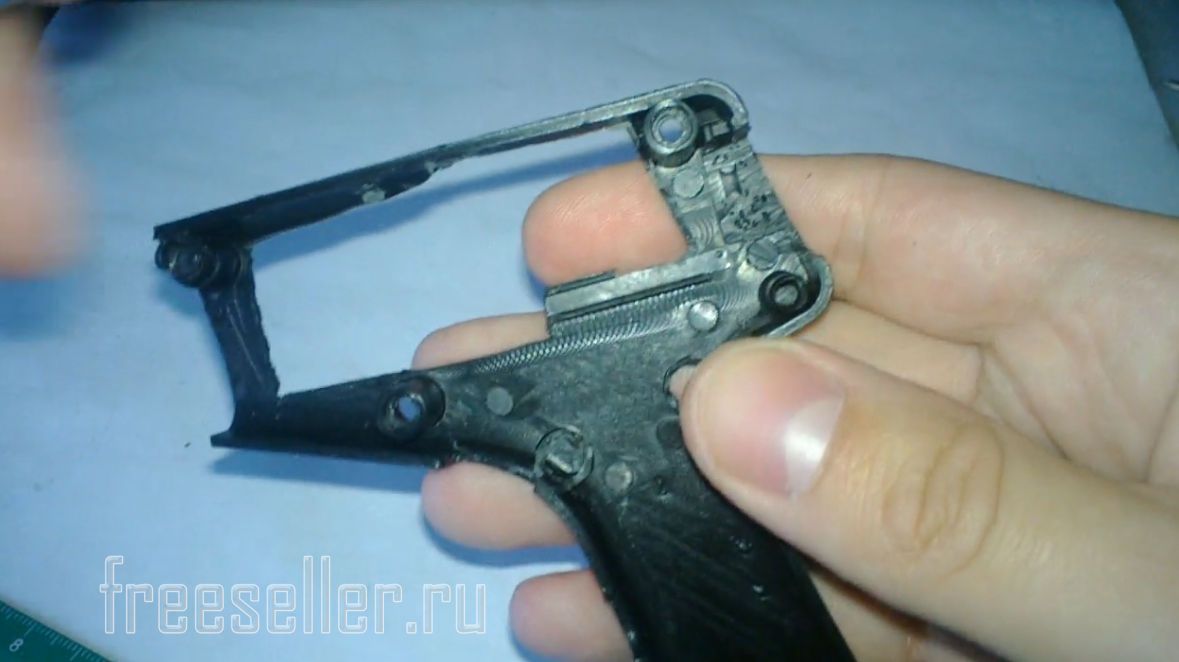

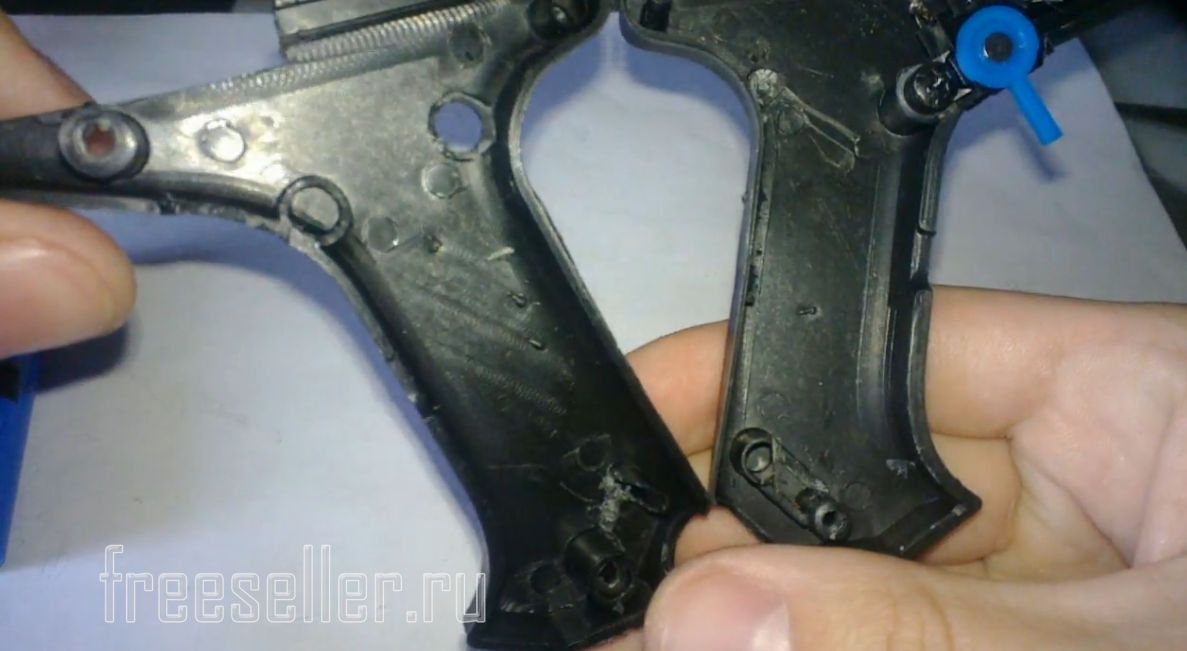

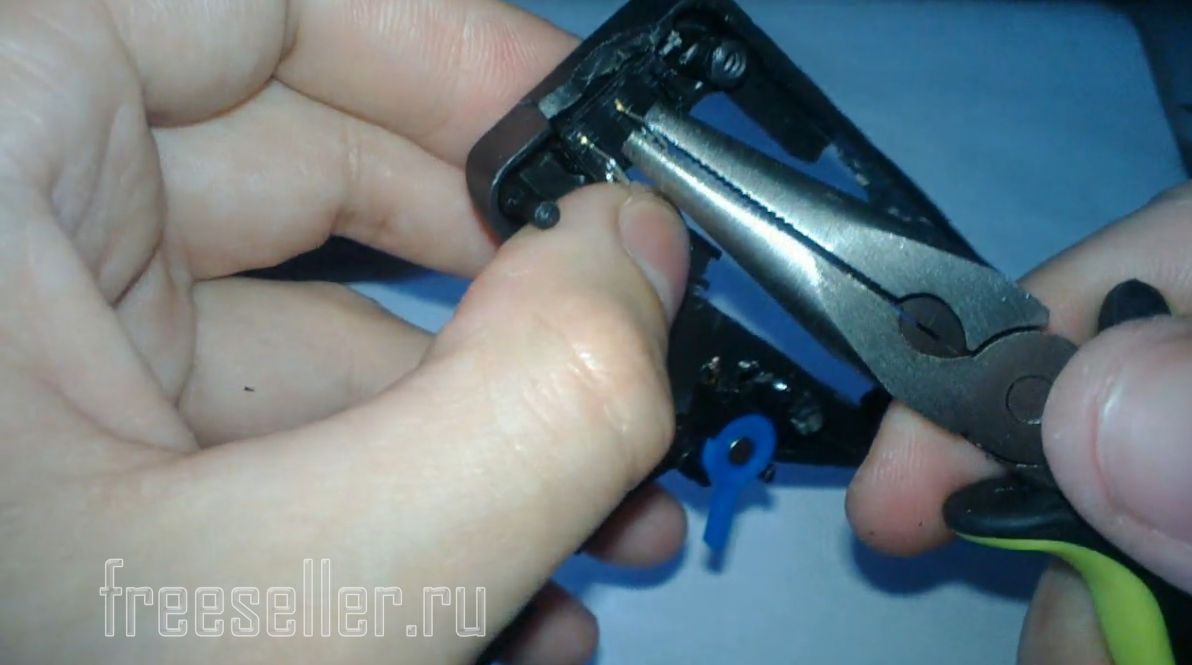

Вырезаем канцелярским ножом или отламываем длинногубцами лишние части внутри корпуса для освобождения места под аккумулятор.



Доработка аккумулятора самодельной мини дрели Доработка аккумулятора самодельной мини дрели



Важно сохранить крепление двух частей корпуса саморезом внизу ручки, для хорошей фиксации аккумулятора.



Доработка аккумулятора самодельной мини дрели

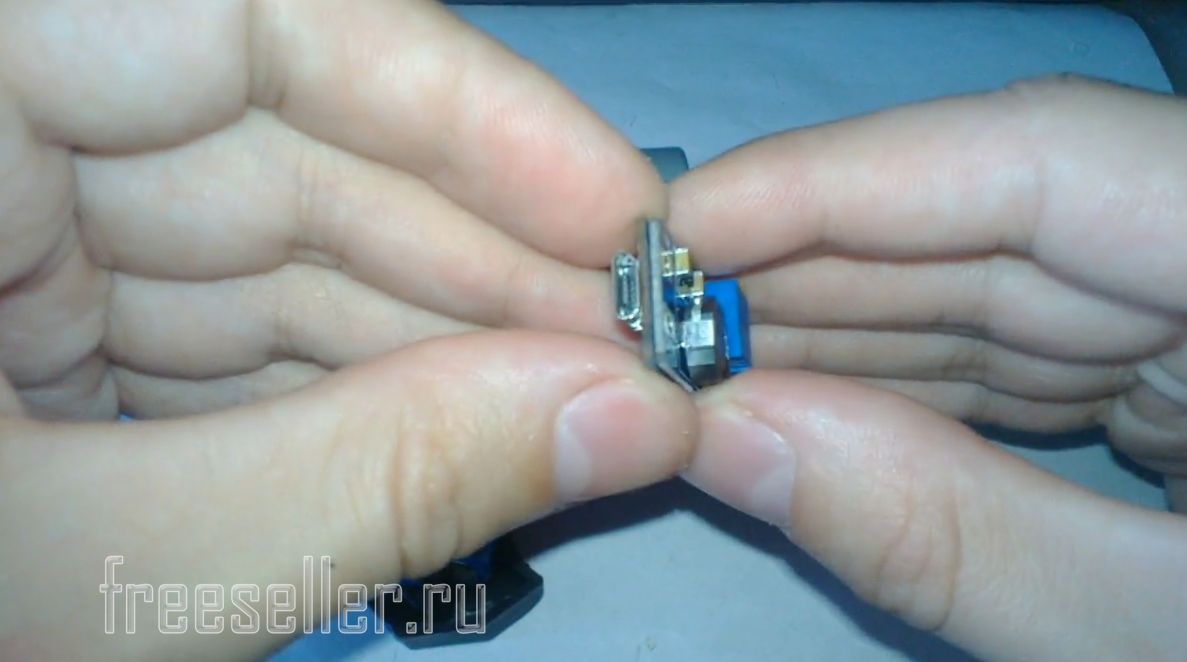

2. Модуль заряда и преобразователь напряжения расположим плоскими сторонами друг к другу для компактного размещения в корпусе.



Доработка аккумулятора самодельной мини дрели

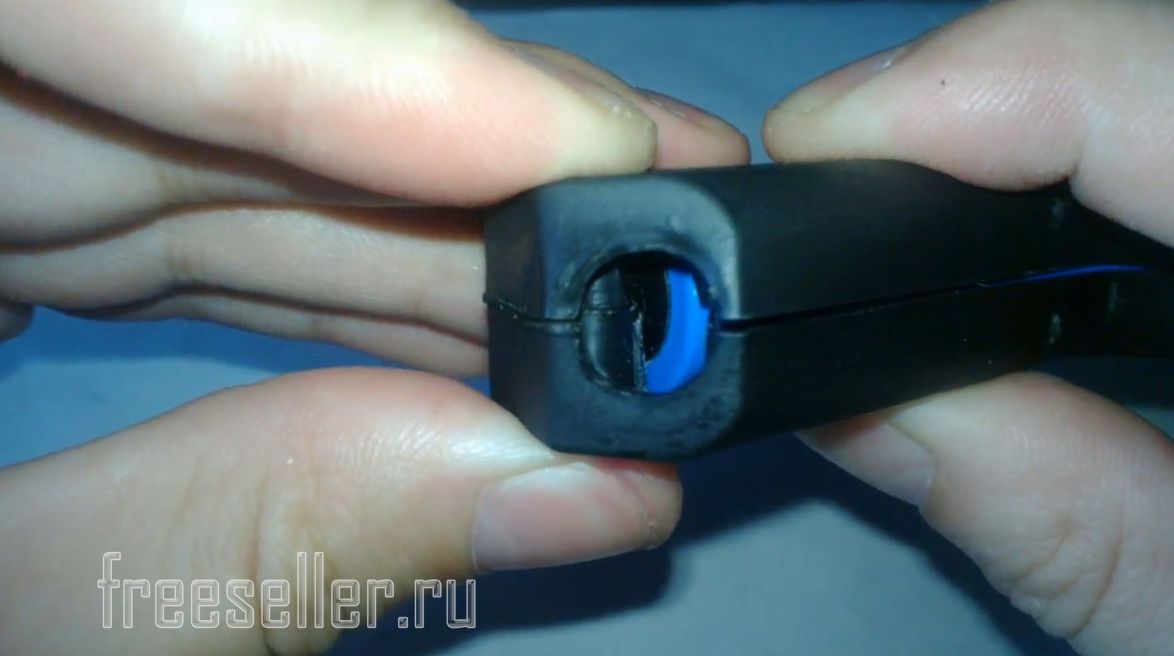

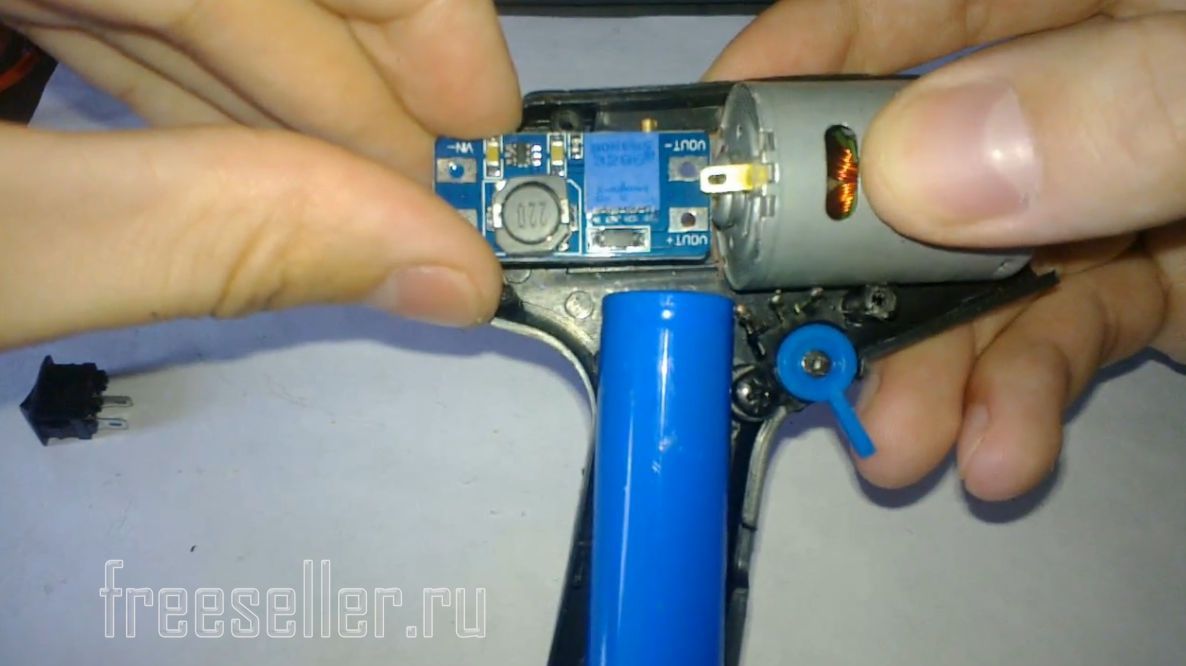

Прикинем будущее расположение элементов внутри корпуса. Модуль заряда и преобразователь напряжения будут немного выпирать с задней части, где был установлен штекер для подключения блока питания, но это никак не повлияет на удобство и работу мини дрели.



Доработка аккумулятора самодельной мини дрели

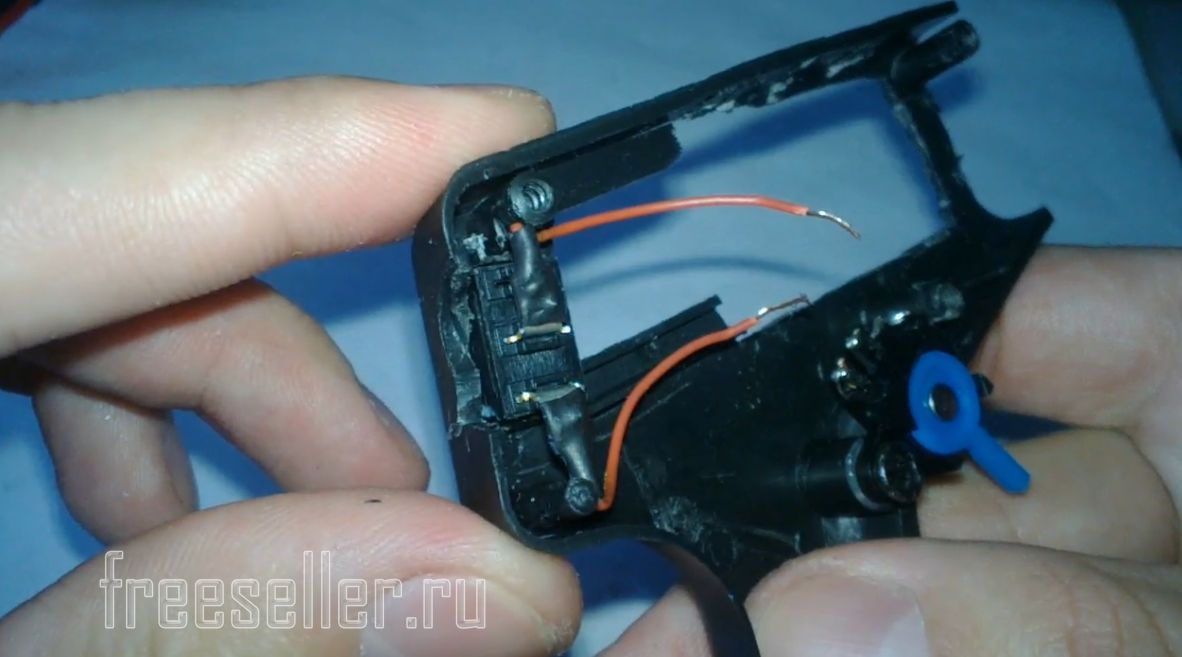

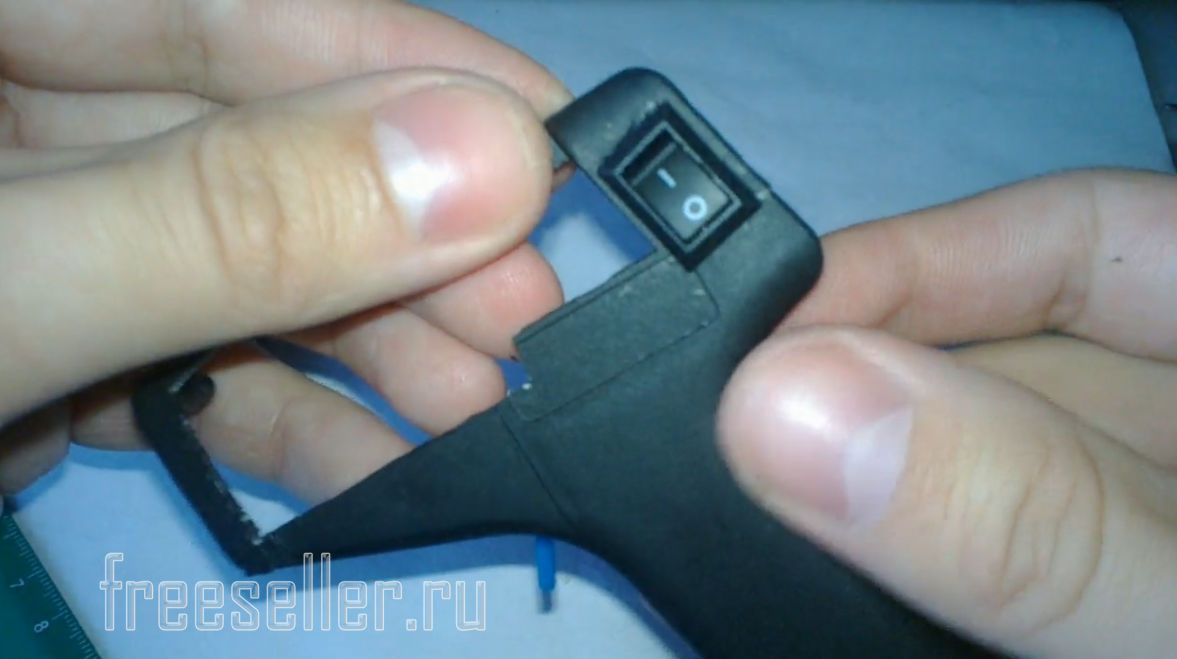

3. Вырезаем место под выключатель и устанавливаем его на место удобное для переключения большим пальцем руки.



Доработка аккумулятора самодельной мини дрели

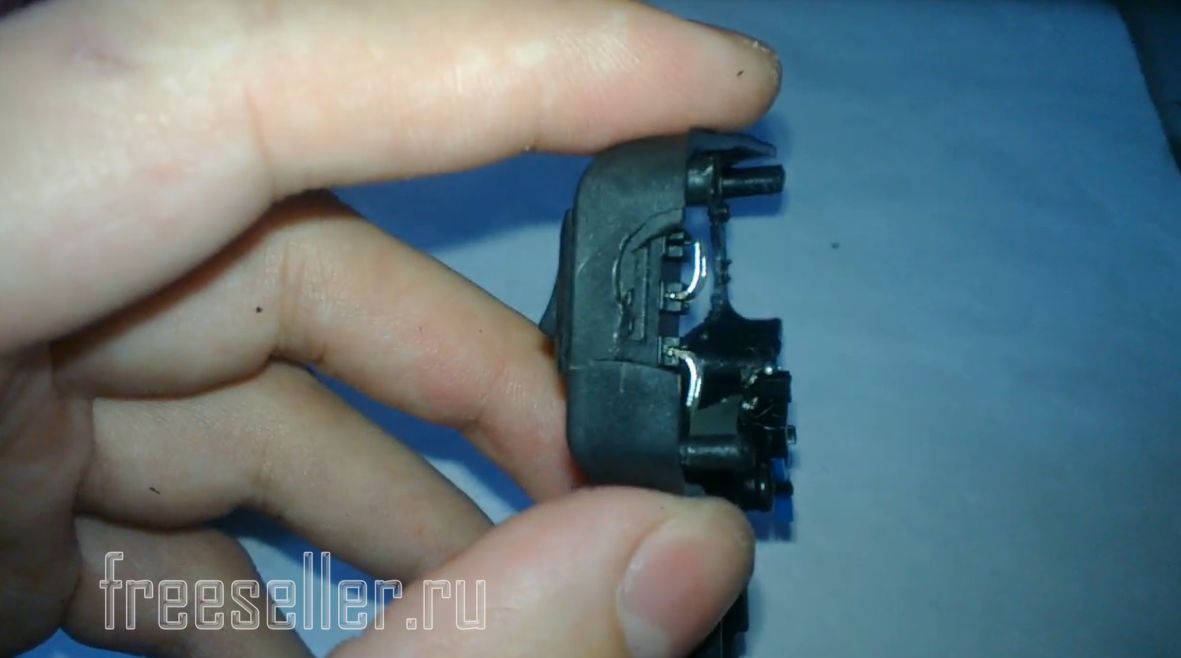

Загибаем контакты выключателя для экономии места.



Доработка аккумулятора самодельной мини дрели Доработка аккумулятора самодельной мини дрели

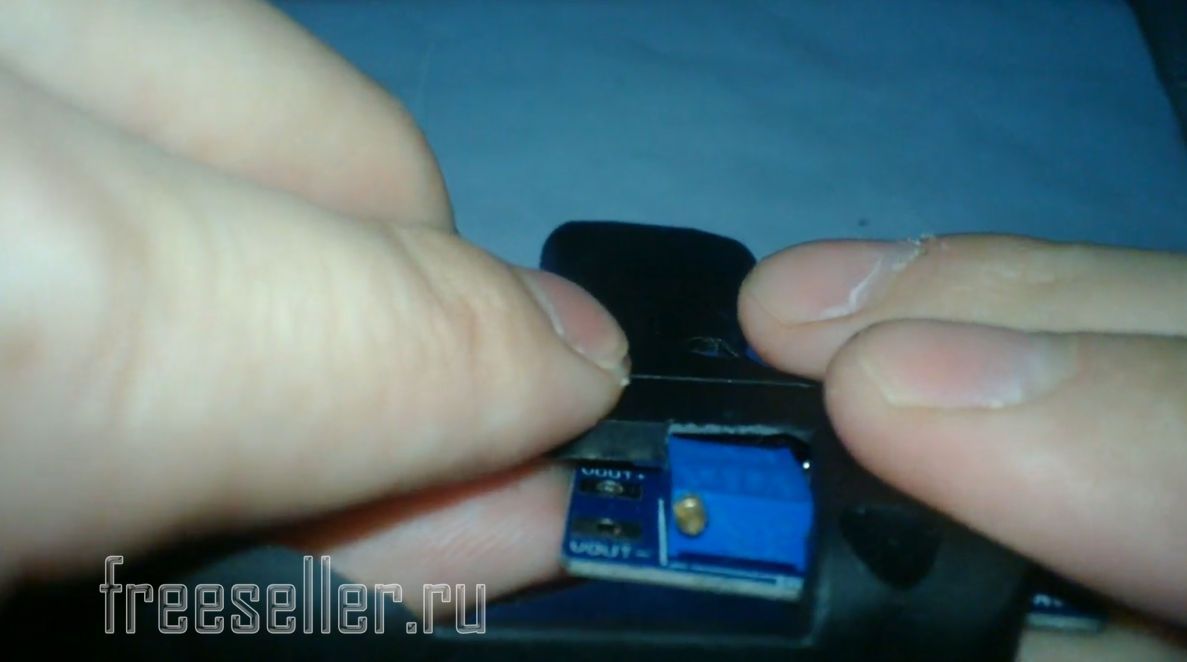

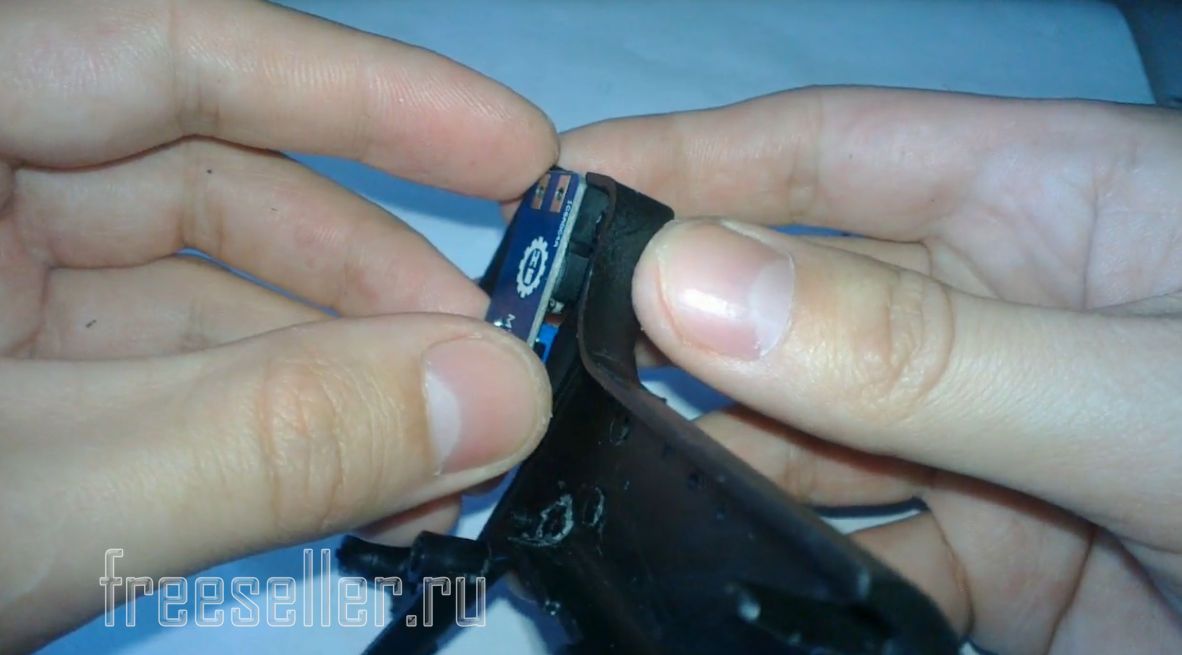

4. На другой половинке, напротив, вырезаем место под выпирающие части преобразователя напряжения.



Доработка аккумулятора самодельной мини дрели Доработка аккумулятора самодельной мини дрели



Регулятор напряжения будет на доступном для отвертки месте или же можно воткнуть обрезок от ушной палочки(хорошо подходит) для регулировки без отвертки.



Доработка аккумулятора самодельной мини дрели

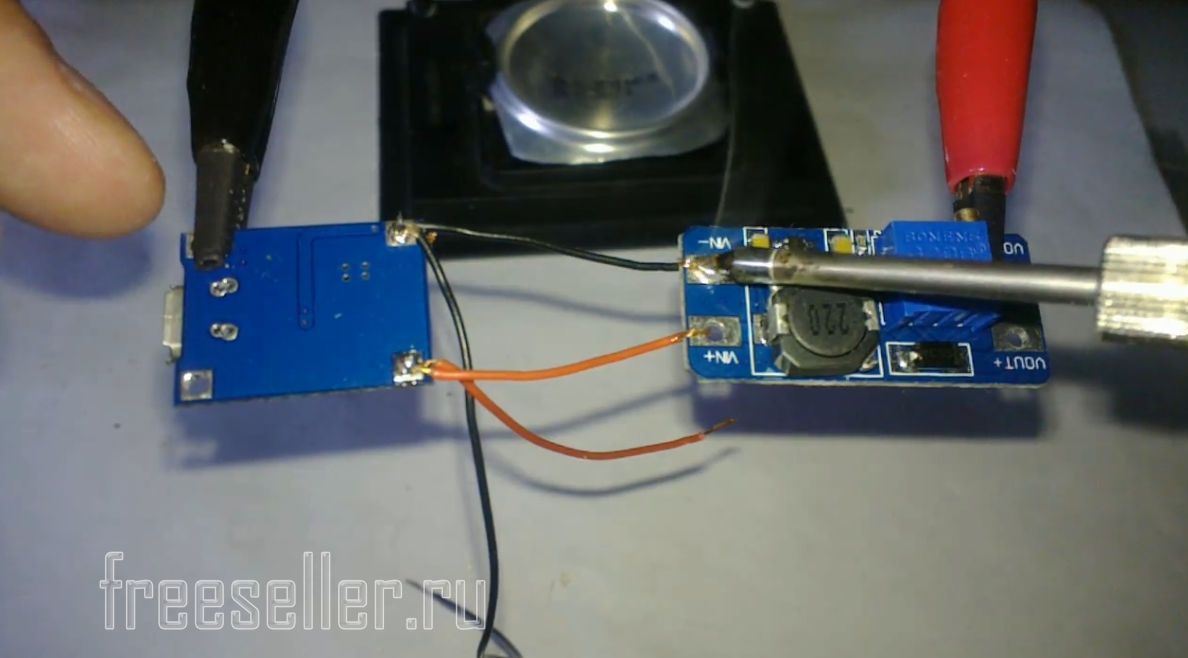

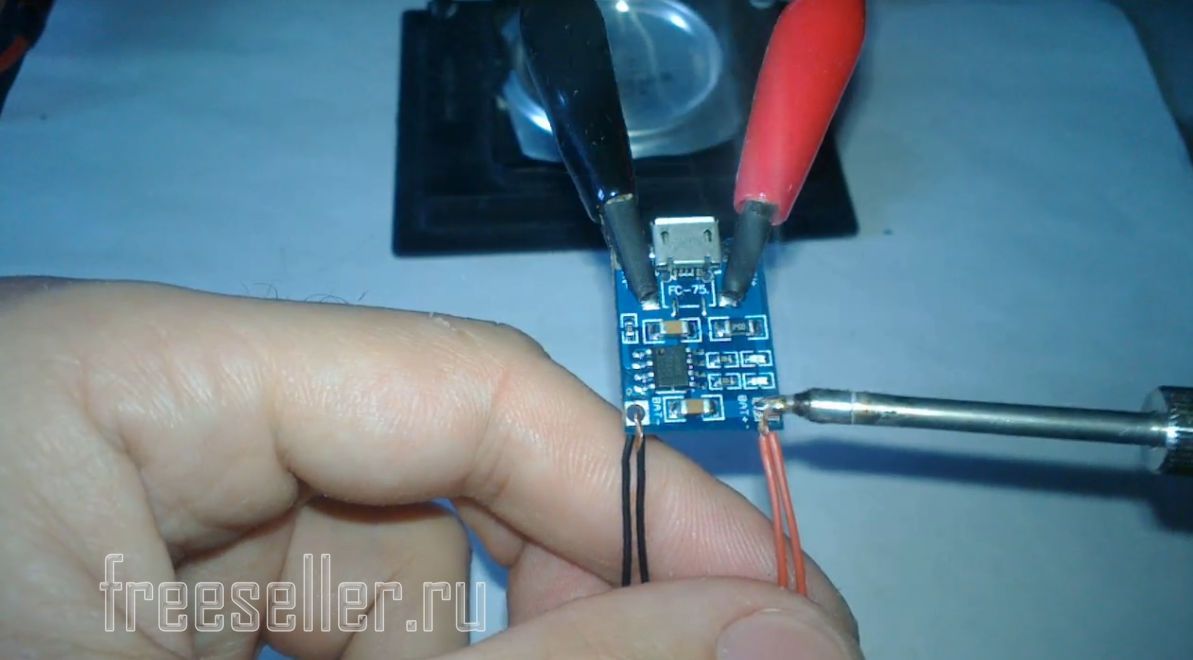

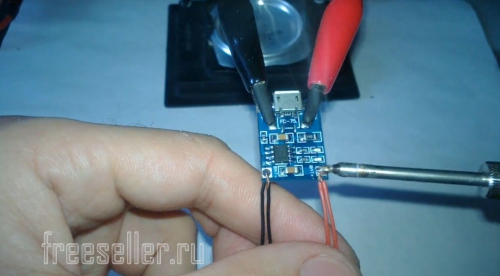

5. Припаиваем 2 пары проводков на модуль заряда.



Доработка аккумулятора самодельной мини дрели



Одна пара пойдет на аккумулятор, а вторая для подключения преобразователя напряжения к клеммам входного напряжения. Соблюдайте полярность!



Доработка аккумулятора самодельной мини дрели

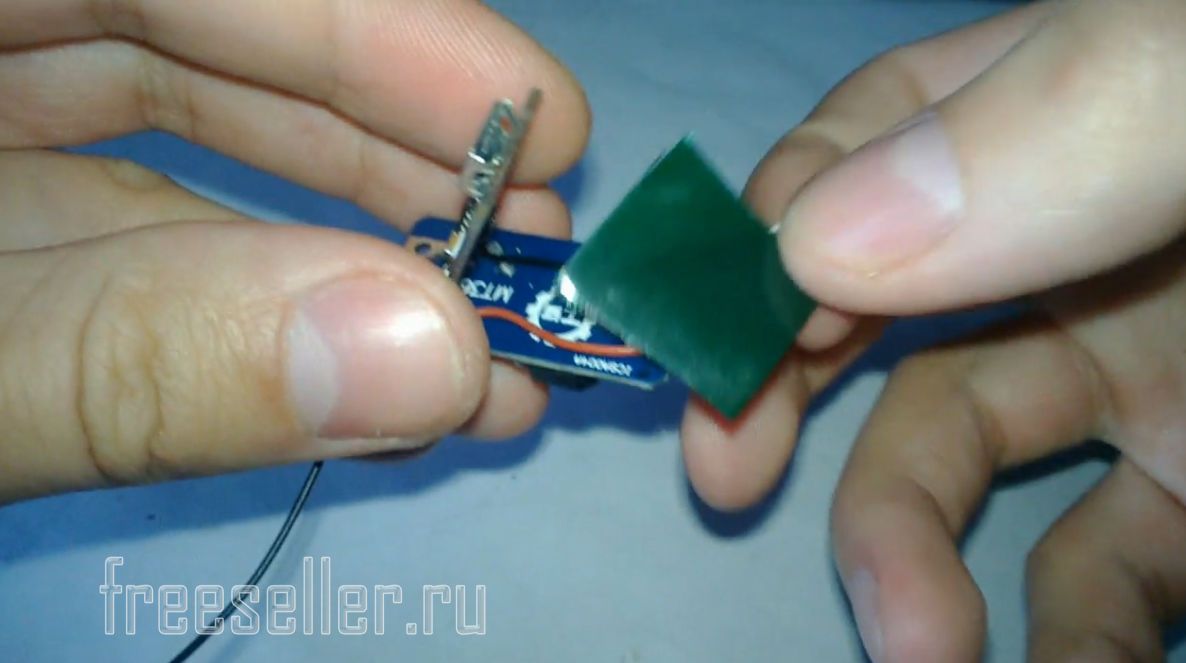

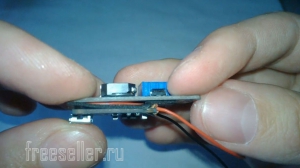

Отрезаем кусок мягкого двухстороннего скотча(3М или другой марки), складываем модули как показано на фото и склеиваем их зафиксировав провода.



Доработка аккумулятора самодельной мини дрели Доработка аккумулятора самодельной мини дрели

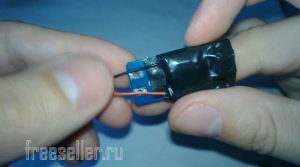

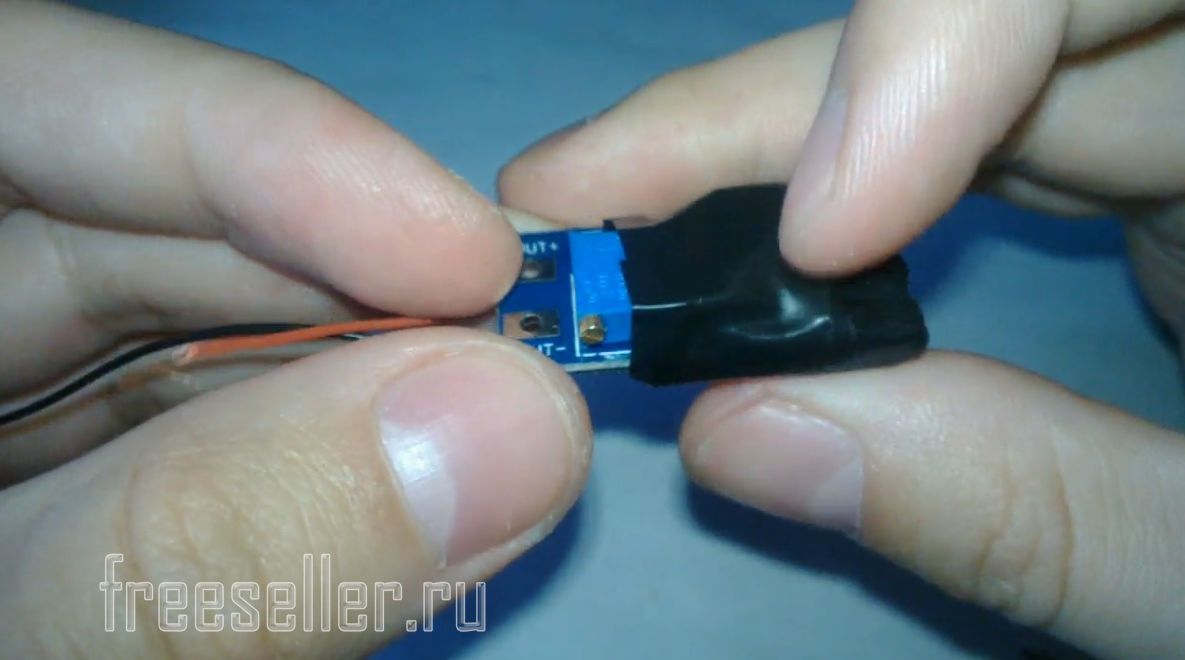

Обматываем изолентой для фиксации и защиты элементов модулей.



Доработка аккумулятора самодельной мини дрели Доработка аккумулятора самодельной мини дрели

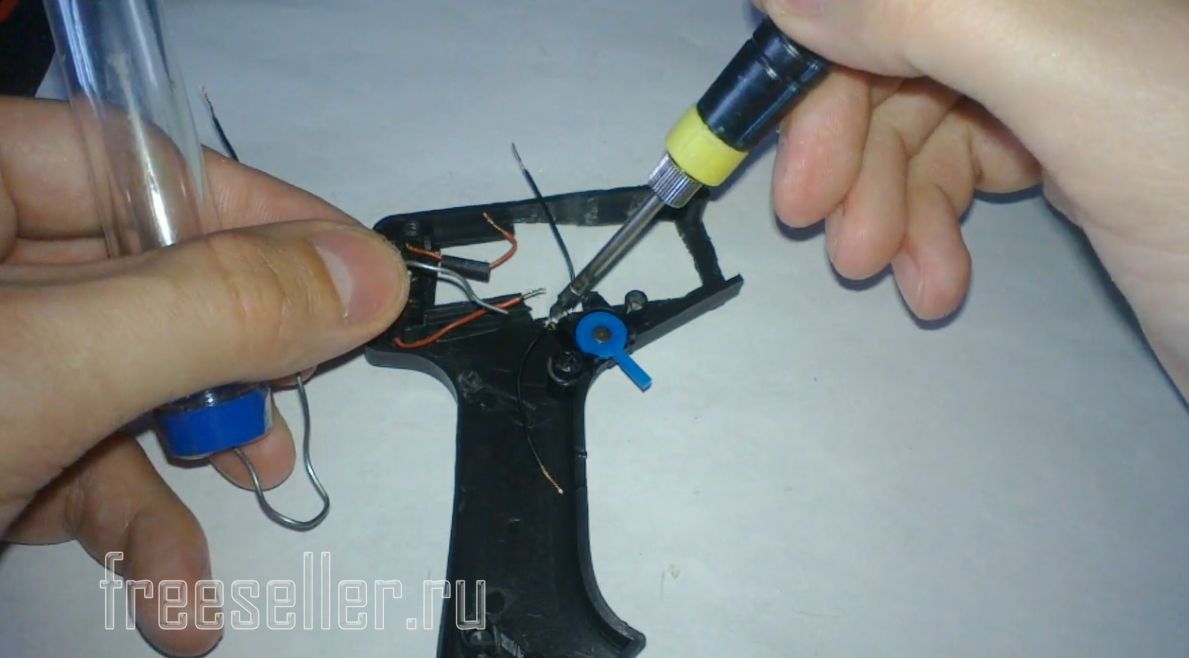

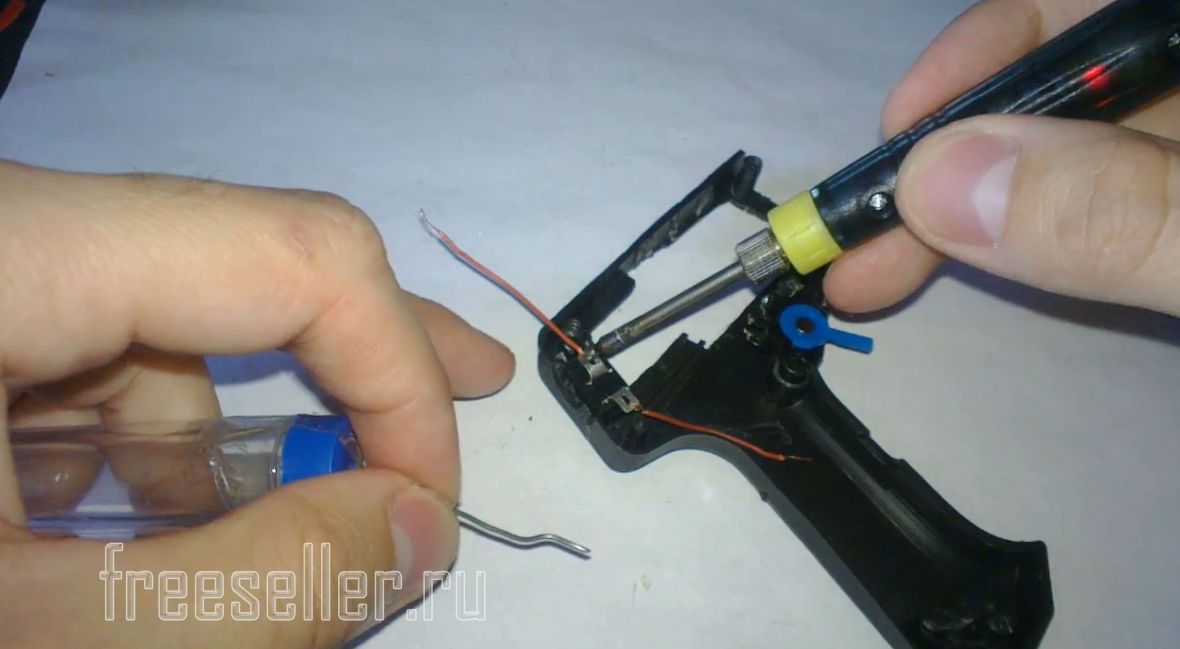

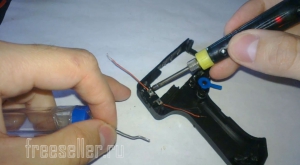

6. Припаиваем проводки к выключателю. Он будет соединять плюсовой контакт мотора и плюсовой выходной контакт напряжения преобразователя. Не забываем про изоляцию термоусадкой или изолентой.



Доработка аккумулятора самодельной мини дрели Доработка аккумулятора самодельной мини дрели

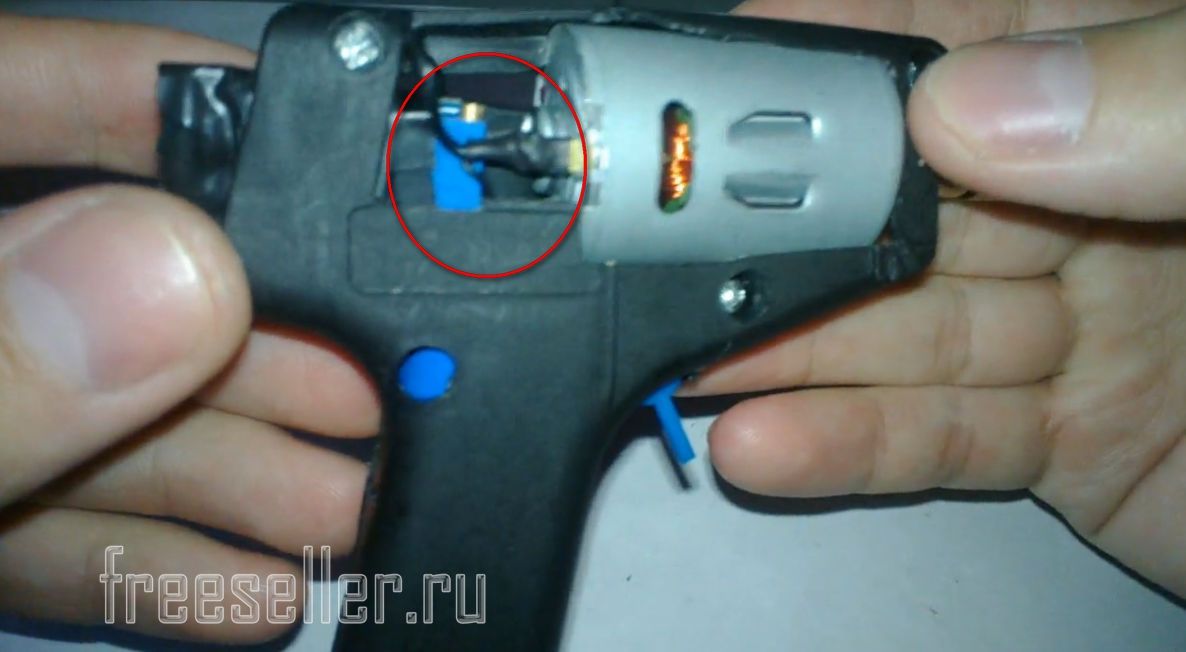

И паяем проводки к переключателю. Он будет соединять минусовой контакт мотора и минусовой выходной контакт напряжения преобразователя.



Доработка аккумулятора самодельной мини дрели

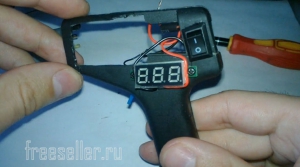

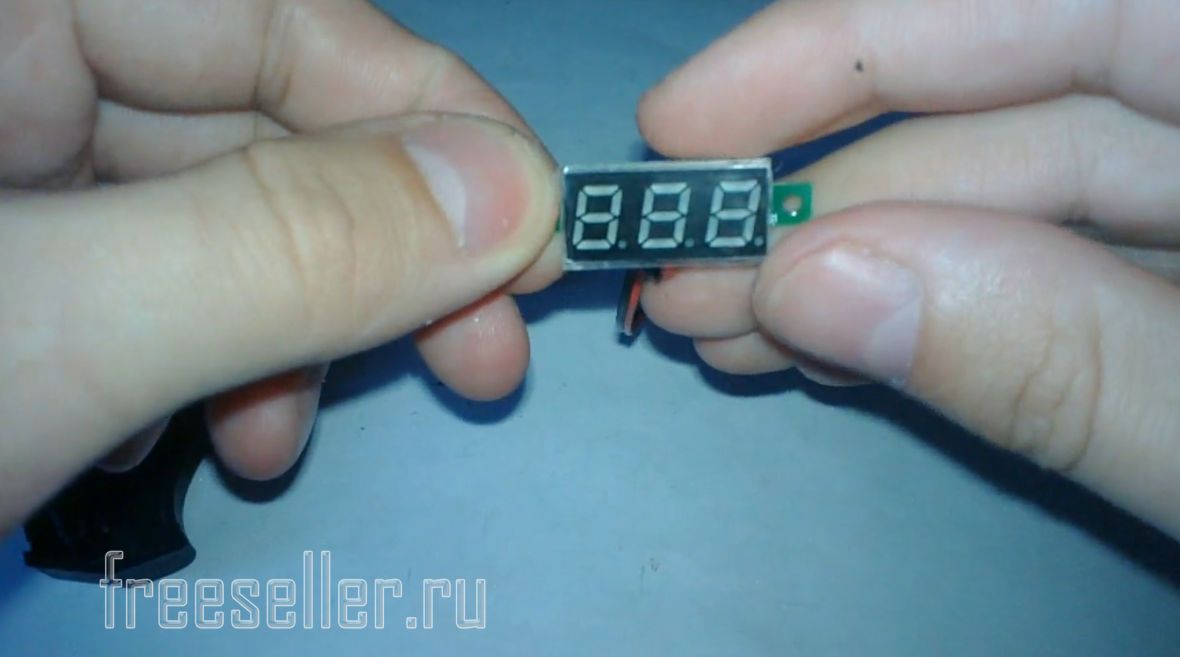

7. Я использовал компактный вольтметр(ссылка на вольтметр), для наблюдения за напряжением нагрузки.



Доработка аккумулятора самодельной мини дрели Доработка аккумулятора самодельной мини дрели

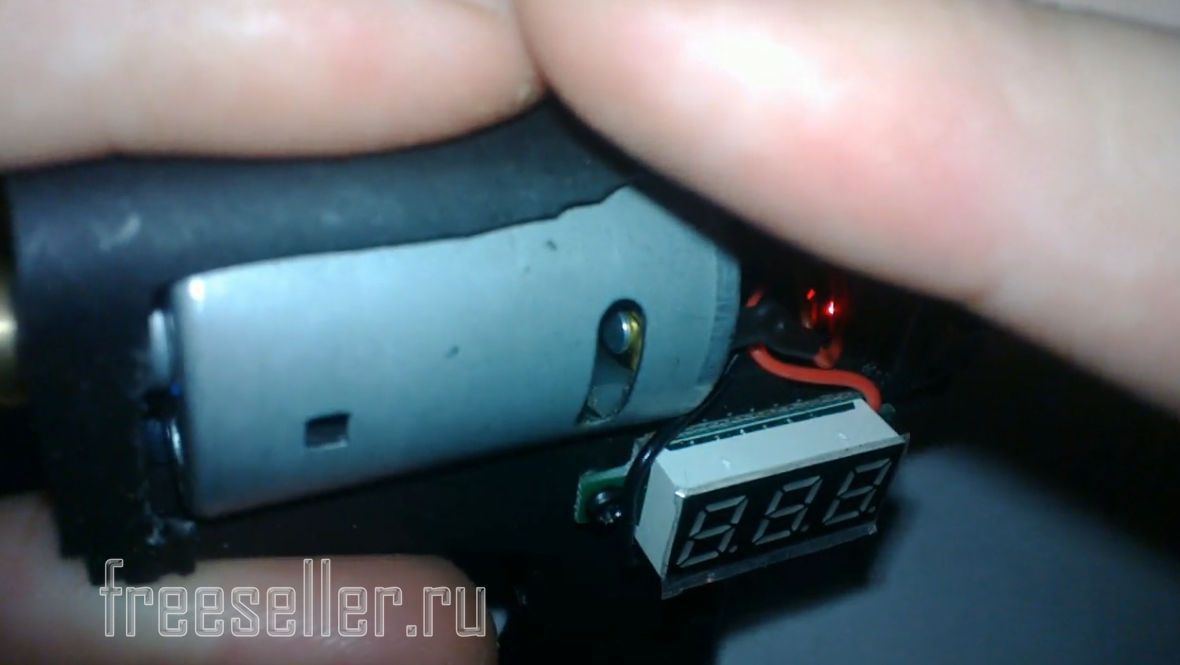

Прикрутил его к проводкам, которые буду припаивать к мотору.



Доработка аккумулятора самодельной мини дрели



Так можно узнать, когда уже пора заряжать аккумулятор и визуально наблюдать за ручной регулировкой напряжения на преобразователе и выставлять необходимое значение. И не будет расходоваться заряд аккумулятора от постоянно включенного вольтметра, работает когда зажат переключатель подачи питания на мотор.

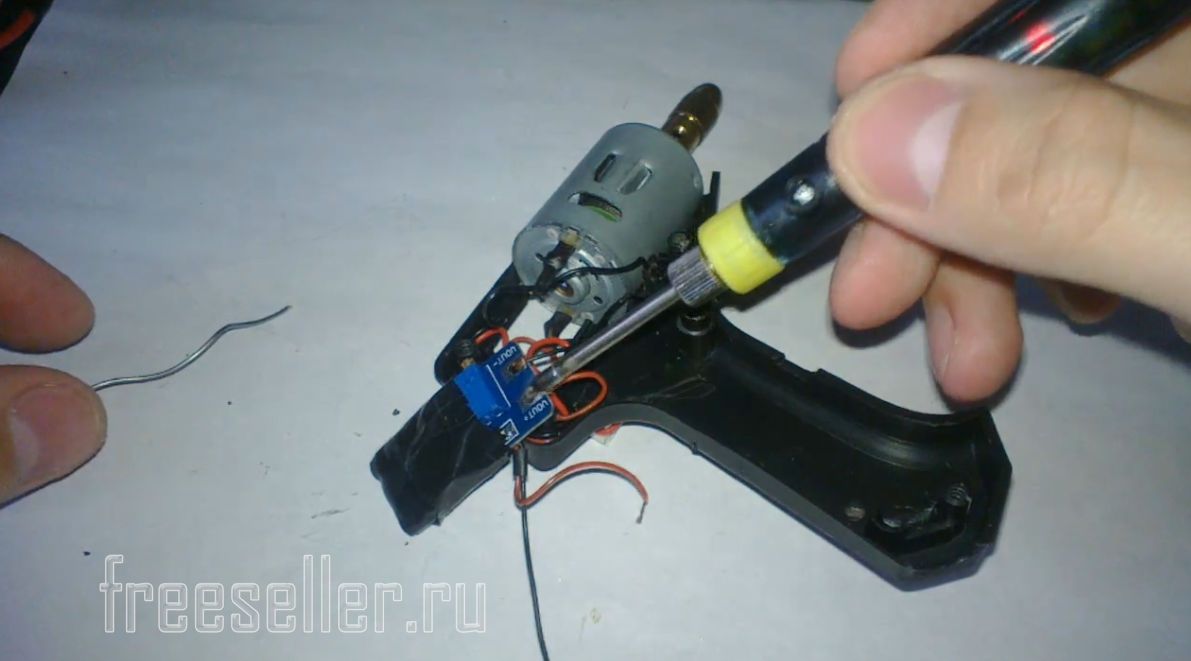

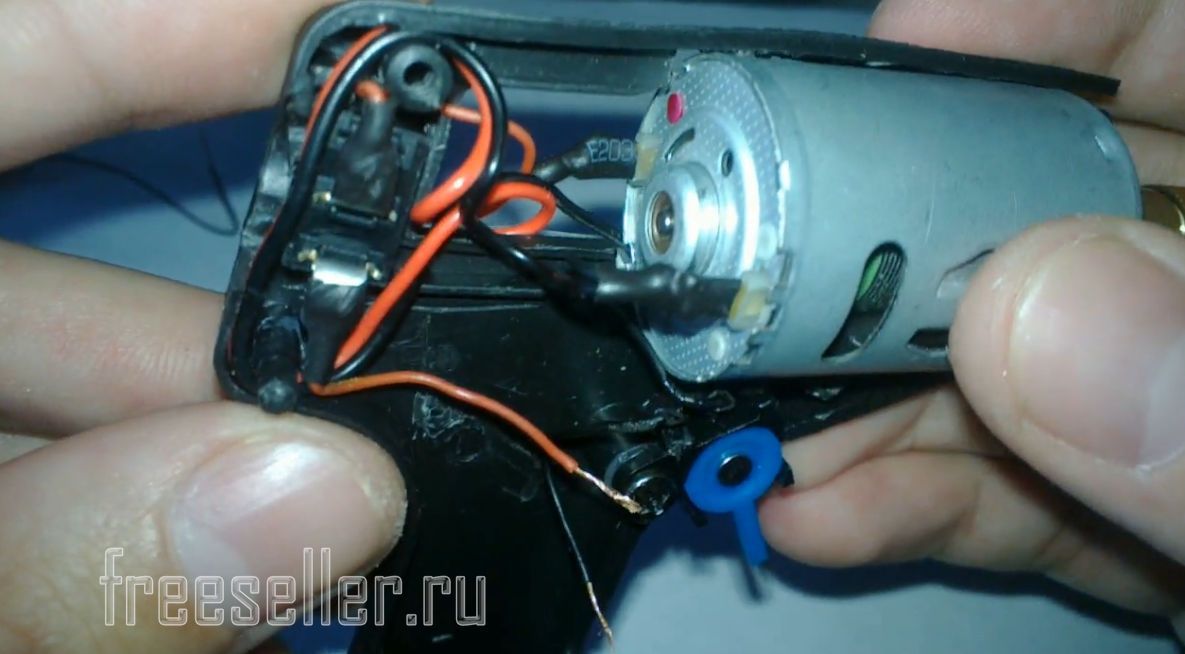

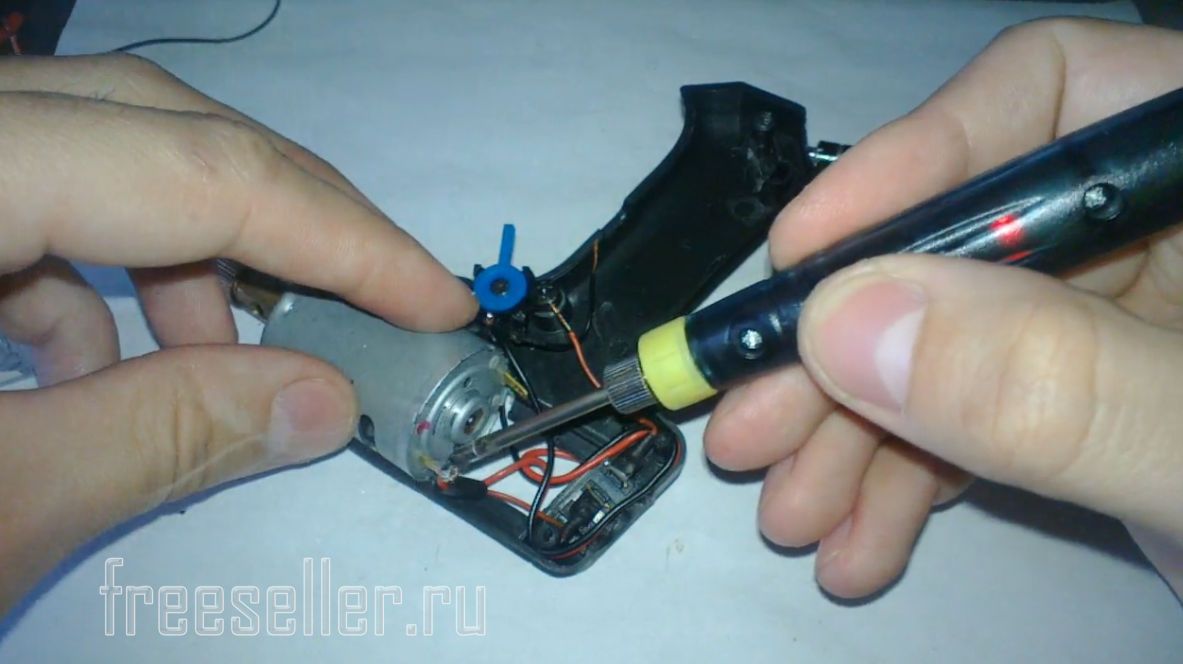

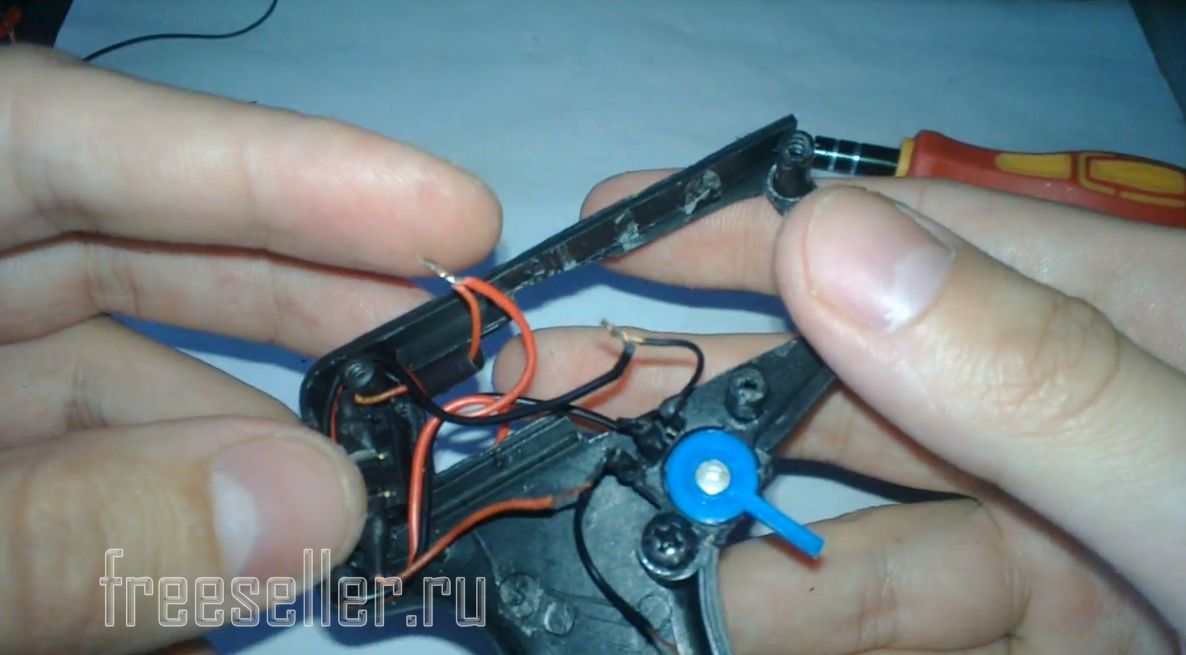

8. Соблюдая полярность припаиваем проводки от выключателя и переключателя к мотору.



Доработка аккумулятора самодельной мини дрели



Изолируем термоусадкой.



Доработка аккумулятора самодельной мини дрели

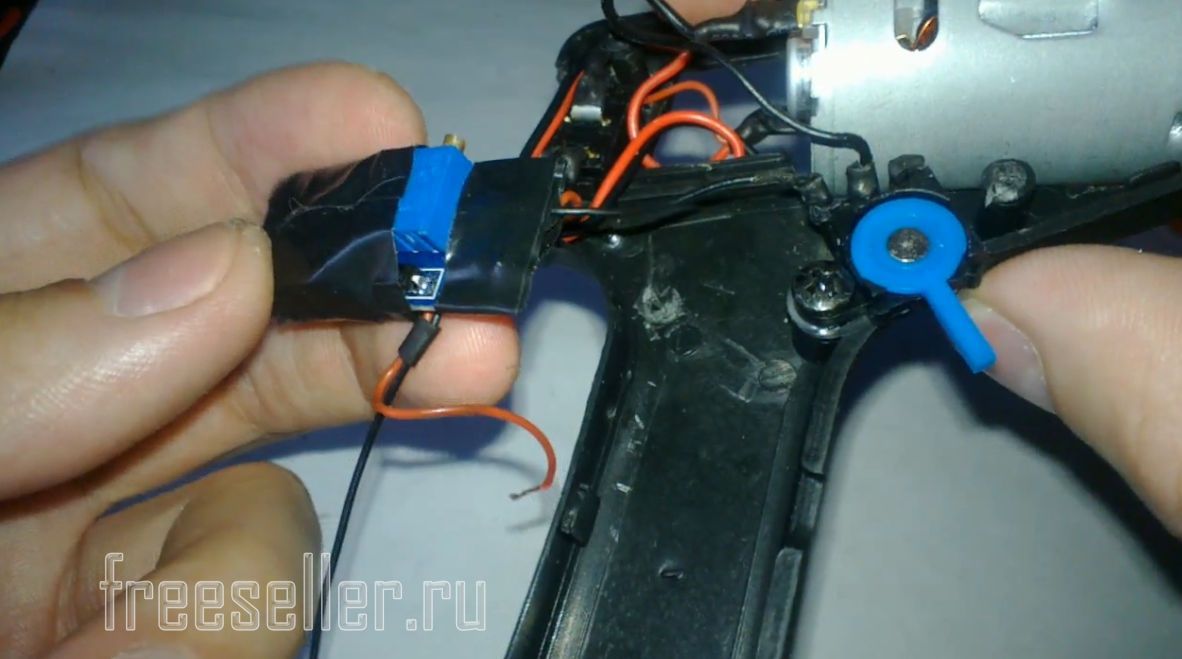

Припаиваем вторые проводки от выключателя и переключателя к контактам выходного напряжения преобразователя. Соблюдайте полярность!



Доработка аккумулятора самодельной мини дрели



Место пайки обматываем изолентой.



Доработка аккумулятора самодельной мини дрели

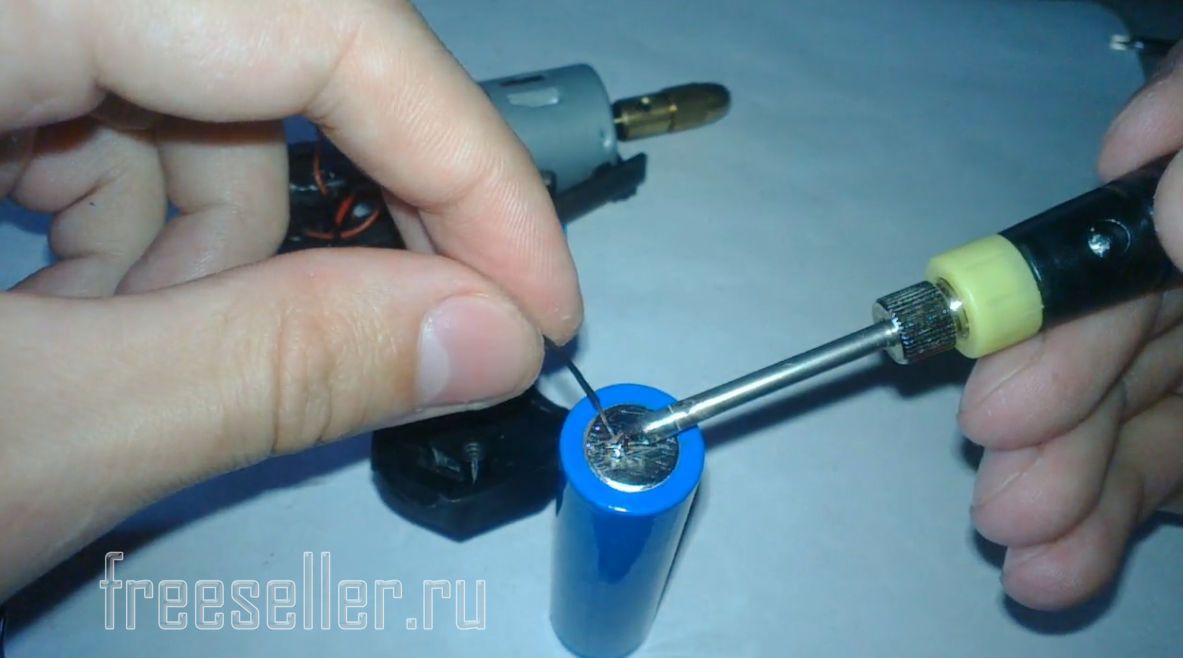

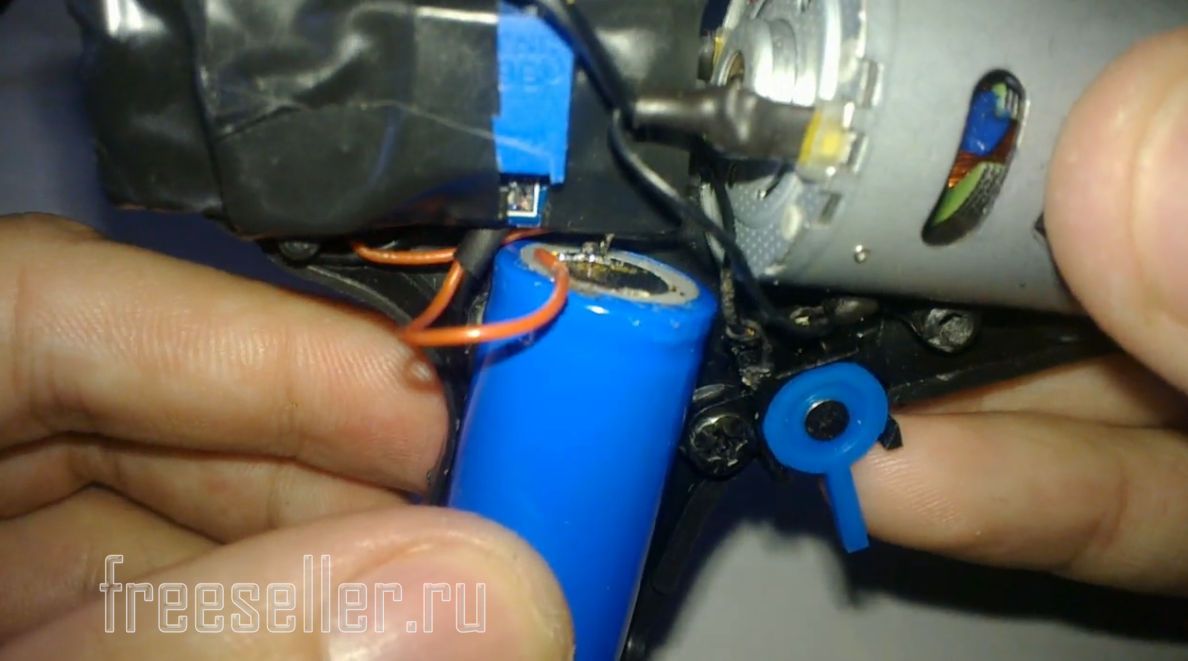

Припаиваем вторую пару проводов от модуля заряда аккумулятора согласно полярности.



Доработка аккумулятора самодельной мини дрели

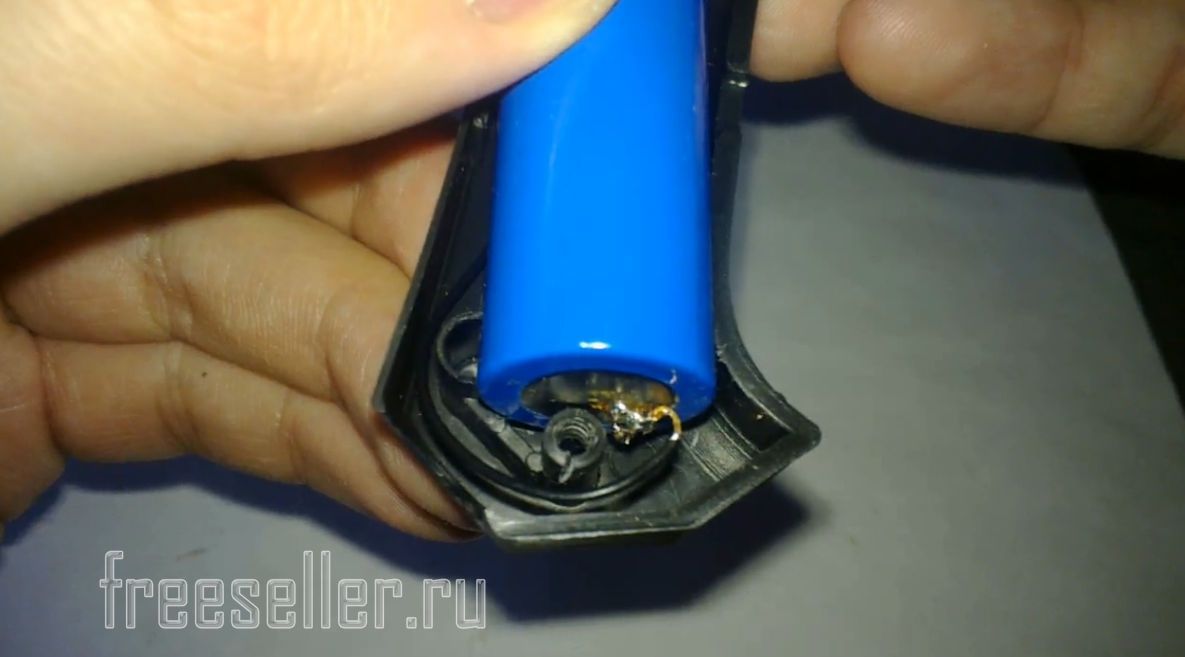

Размещаем аккумулятор в ручке.



Доработка аккумулятора самодельной мини дрели Доработка аккумулятора самодельной мини дрели



Если болтается, то можно дополнительно зафиксировать термоклеем. В моем случае хорошо сел на место, не болтается.

Теперь можно приступать к тесту.

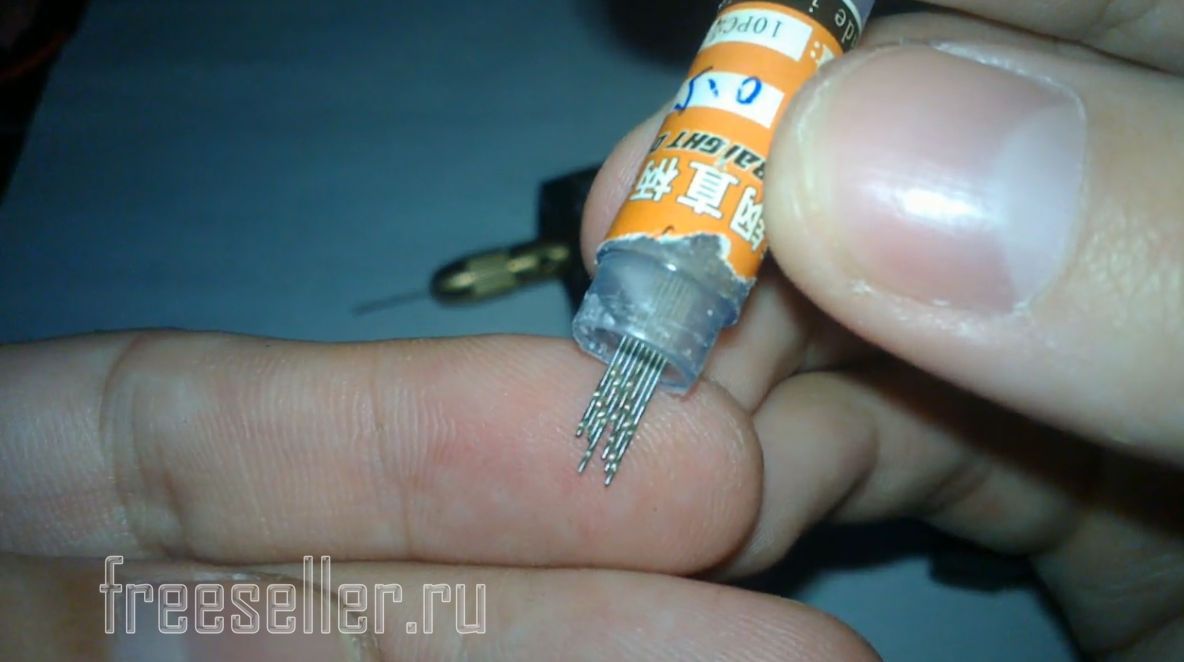

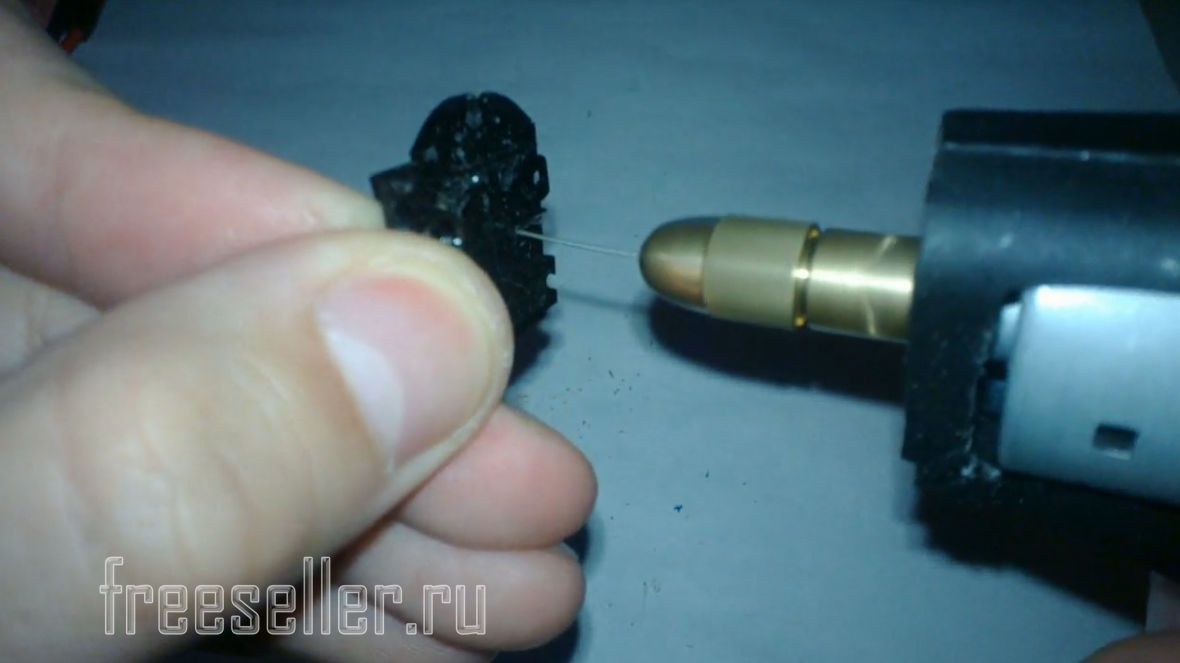

Решил попробовать в деле очень маленькие сверла диаметром 0.5мм (ссылка на сверла). Так же есть комплект разных 1/1.5/2/2.5/3мм 50шт (ссылка на комплект)



Доработка аккумулятора самодельной мини дрели



Плюсы

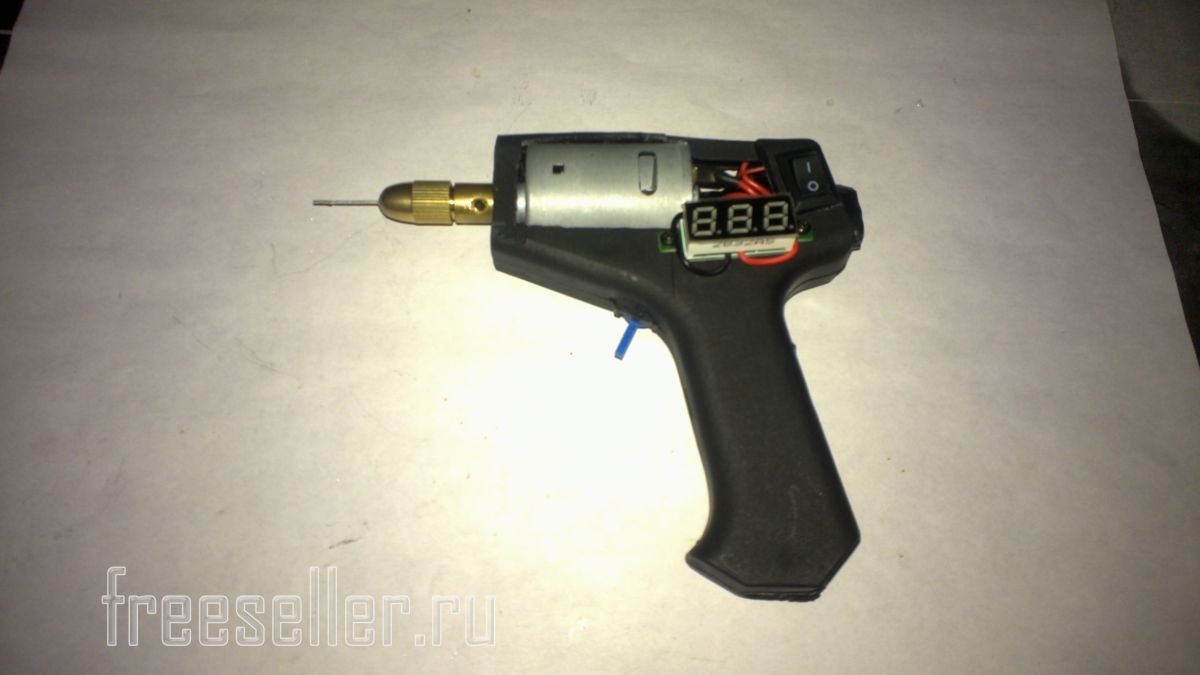

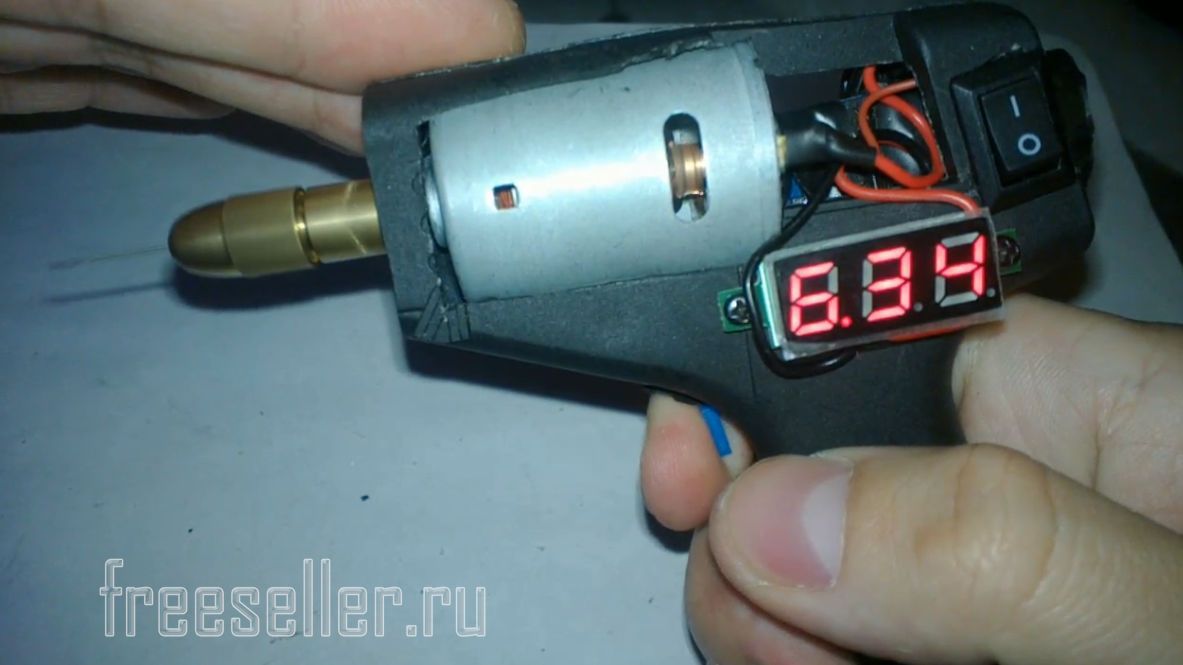

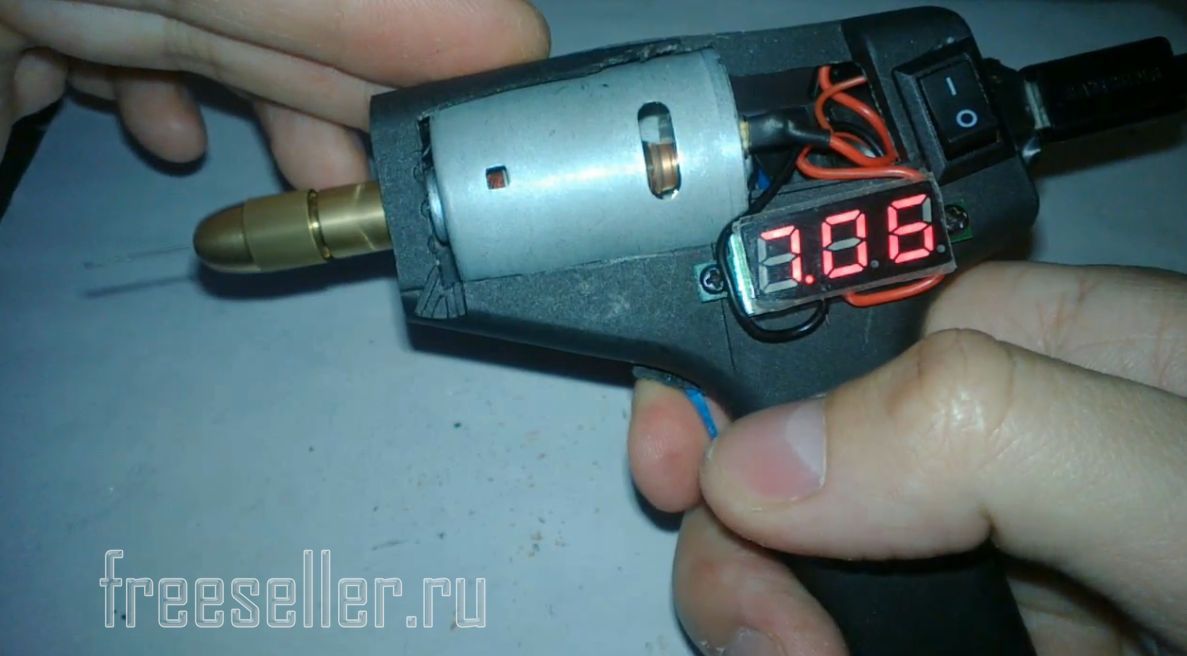

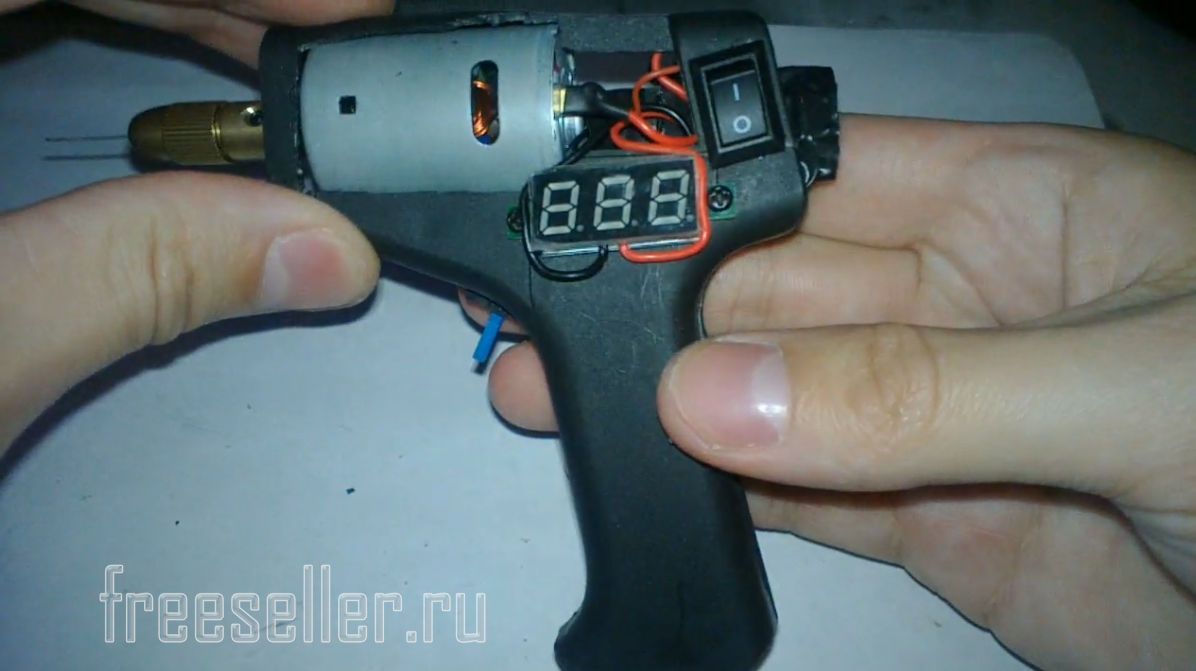

Внешний и вес значительно изменились. Вместо двух банок аккумуляторов теперь одна и спрятана в ручке, заряжать стало удобно, можно регулировать мощность мини дрели, следить за напряжением при регулировке стало удобно, хорошо сбалансировано и удобнее работать, можно работать с подключенной зарядкой, удобное размещение кнопки выключения, видна индикация заряда аккумулятора.



Доработка аккумулятора самодельной мини дрели Доработка аккумулятора самодельной мини дрели



Доработка аккумулятора самодельной мини дрели Доработка аккумулятора самодельной мини дрели Доработка аккумулятора самодельной мини дрели



Минусы
Немного упала мощность. Это плата за повышение напряжения, расход увеличивается.
При использовании качественных аккумуляторов такого недостатка не будет или будет совсем незначительная разница.

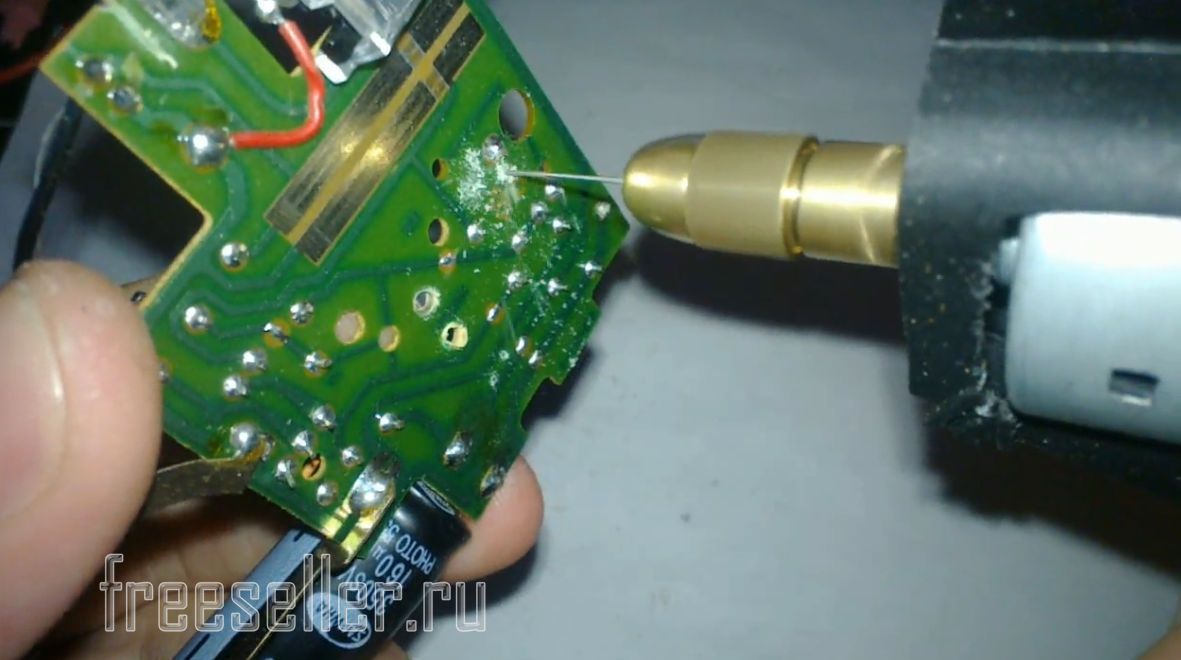

Монтажную плату легко сверлит.



Доработка аккумулятора самодельной мини дрели

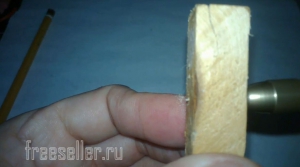

С деревом никаких проблем нет.



Доработка аккумулятора самодельной мини дрели Доработка аккумулятора самодельной мини дрели

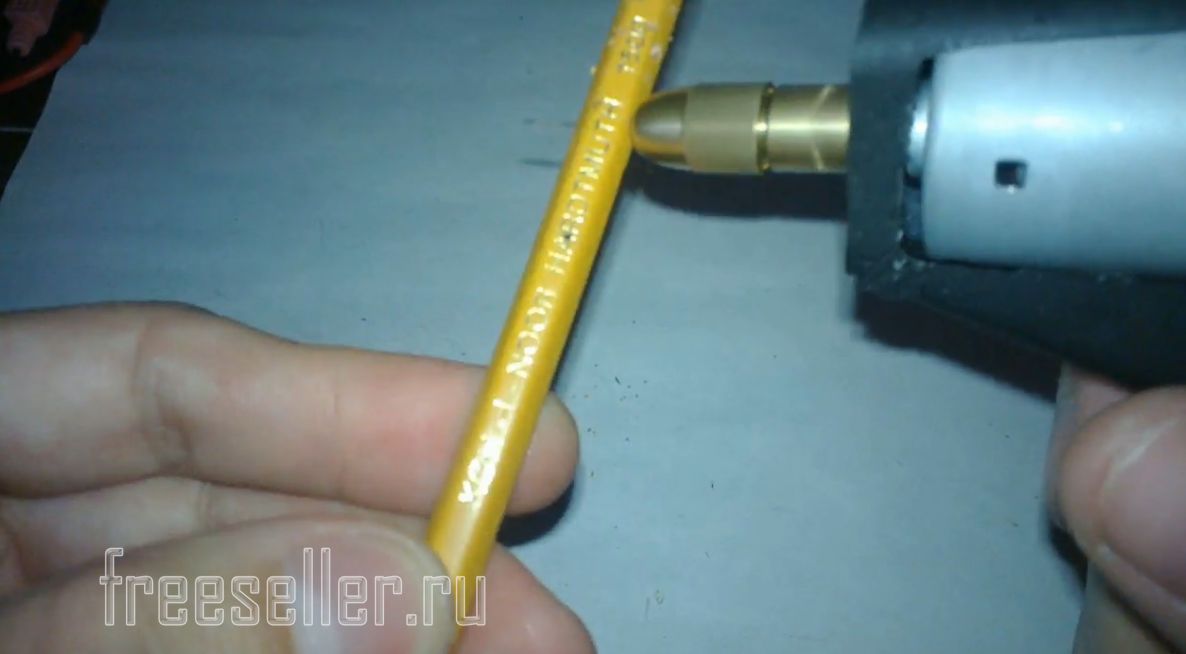

Так же и с пластмассой.



Доработка аккумулятора самодельной мини дрели



В целом я доволен результатом. Сделал как планировал и немного даже больше(использовав вольтметр).
