Магнитная подставка для паяльника-пистолета


Несложная в изготовлении и очень удобная магнитная подставка для паяльника-пистолета, которую можно быстро установить и также быстро демонтировать для последующего хранения.

Привет всем самодельщикам!

В свое время в одном из конкурсов, проводившихся на сайте «Полезные самоделки», мне удалось выиграть один из призов в виде вот такого паяльника-пистолета с регулируемой мощностью.



Магнитная подставка для паяльника-пистолета



Этот паяльник-пистолет оказался очень удобным в использовании. Причем особенно мне понравилась пистолетная рукоятка, которая показалась мне намного удобнее, чем рукоятка обычного паяльника.

Поэтому со временем, я практически забросил свой старый паяльник, а не так давно, вообще отдал его своему отцу. При этом вместе с паяльником, я отдал ему и старую подставку, тем более что она все равно была предназначена для обычного паяльника и очень плохо подходила для паяльника-пистолета.

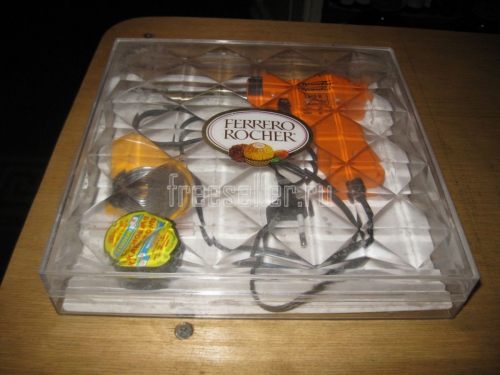

Тем временем, для своего нового пистолетного паяльника я подобрал вот такую пластиковую коробку из-под конфет. Оказалось, что в ней очень удобно хранить и паяльник и принадлежности к нему.



Магнитная подставка для паяльника-пистолета



В результате, когда дело дошло до изготовления новой подставки, я решил делать ее разборной, чтобы ее также можно было хранить в коробке. При этом я рассматривал несколько вариантов таких разборных подставок, но в итоге, выбрал из них один, который показался мне простым, но при этом достаточно эффективным и оригинальным.

В общем, я решил сделать быстро собирающуюся и разбирающуюся подставку на магнитной основе.

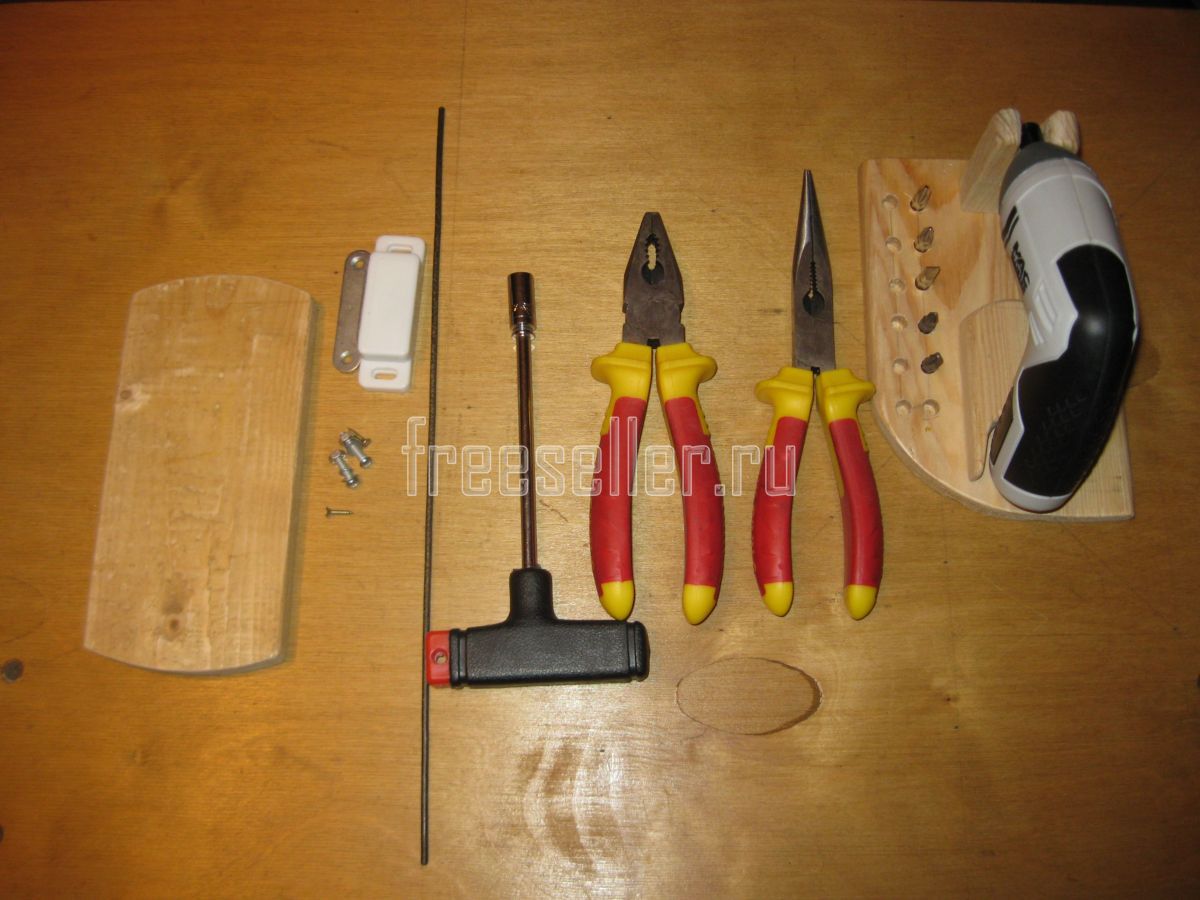

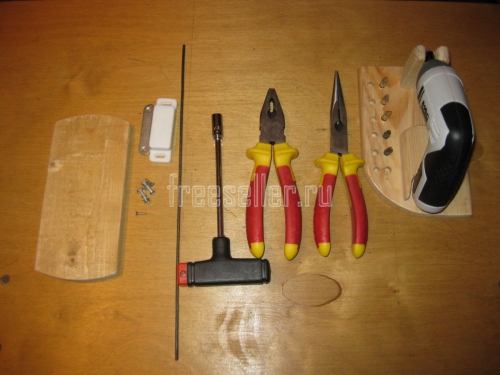

И для этого мне понадобились следующие принадлежности:



Материалы и крепежные элементы:


• Небольшая дощечка толщиной 1,5 см, шириной 10 см, и длиной 18 см;
• Большой мебельный магнит со стальной полоской;
• Отрезок стальной проволоки диаметром 3 мм, и длиной 30 см;
• Два болтика М4 с гайками и шайбами;
• Два мелких шурупа 2,5х12 мм.

Инструменты:


• Пассатижи и круглогубцы или длинногубцы;
• Аккумуляторный шуруповерт с отверточными битами;
• Торцевая головка на 7 мм.



Магнитная подставка для паяльника-пистолета



Процесс изготовления

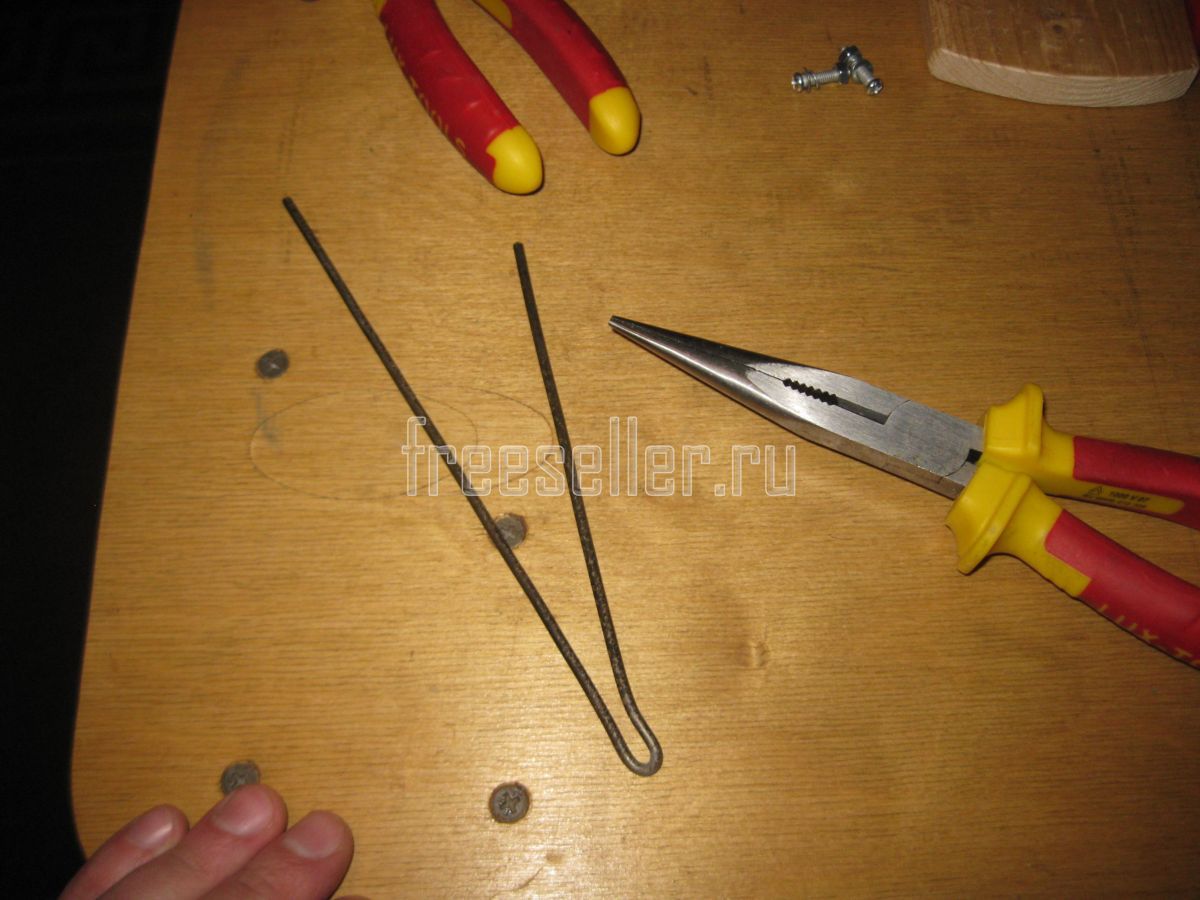

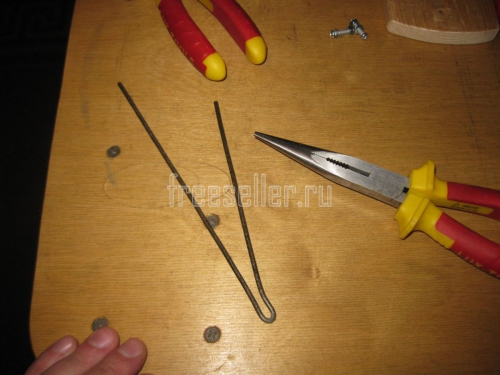

Сначала при помощи пассатижей и длинногубцев, я изогнул отрезок проволоки вот таким образом.



Магнитная подставка для паяльника-пистолета

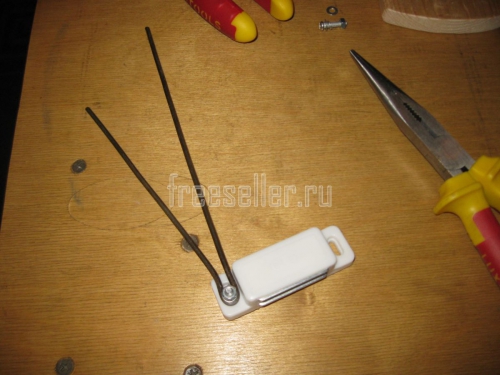

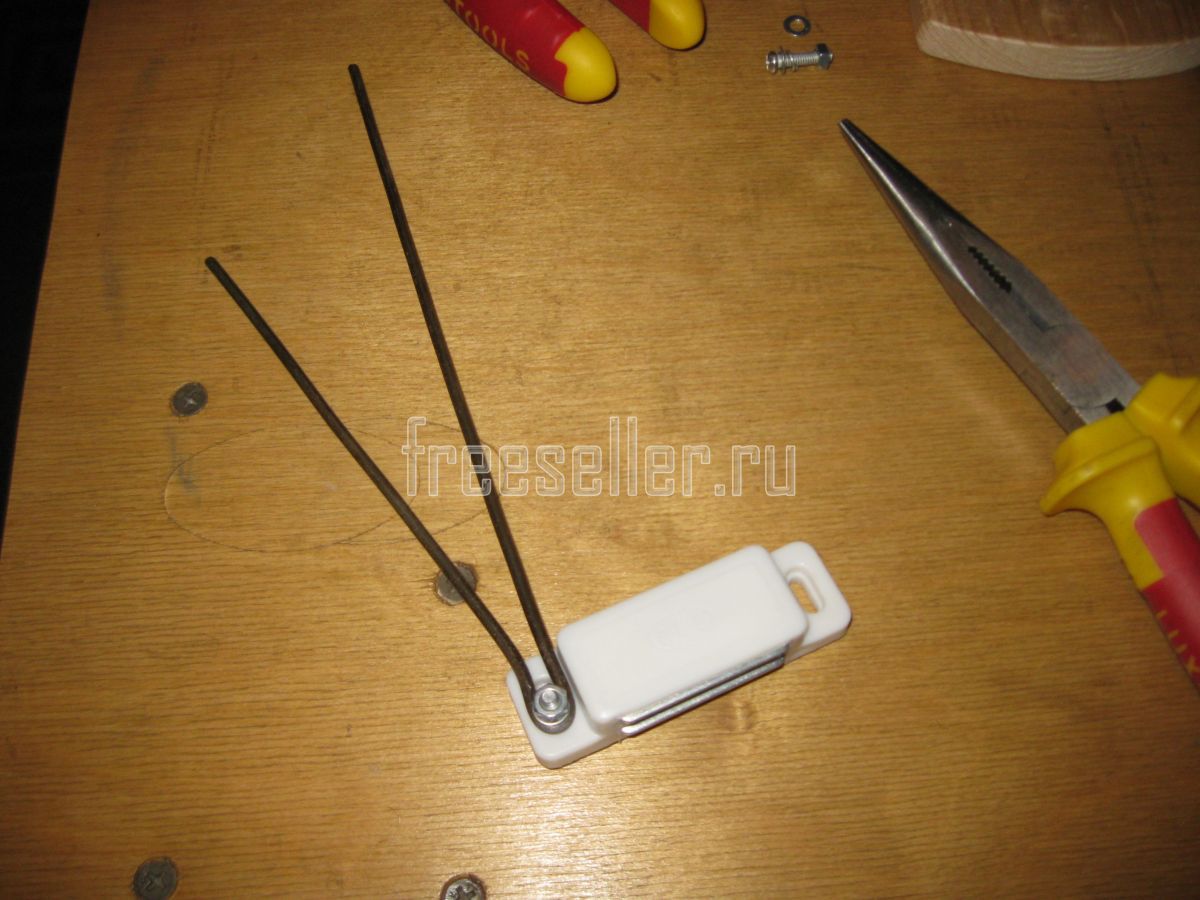

А затем прикрутил его болтом М4, к одному из боковых отверстий мебельного магнита.



Магнитная подставка для паяльника-пистолета

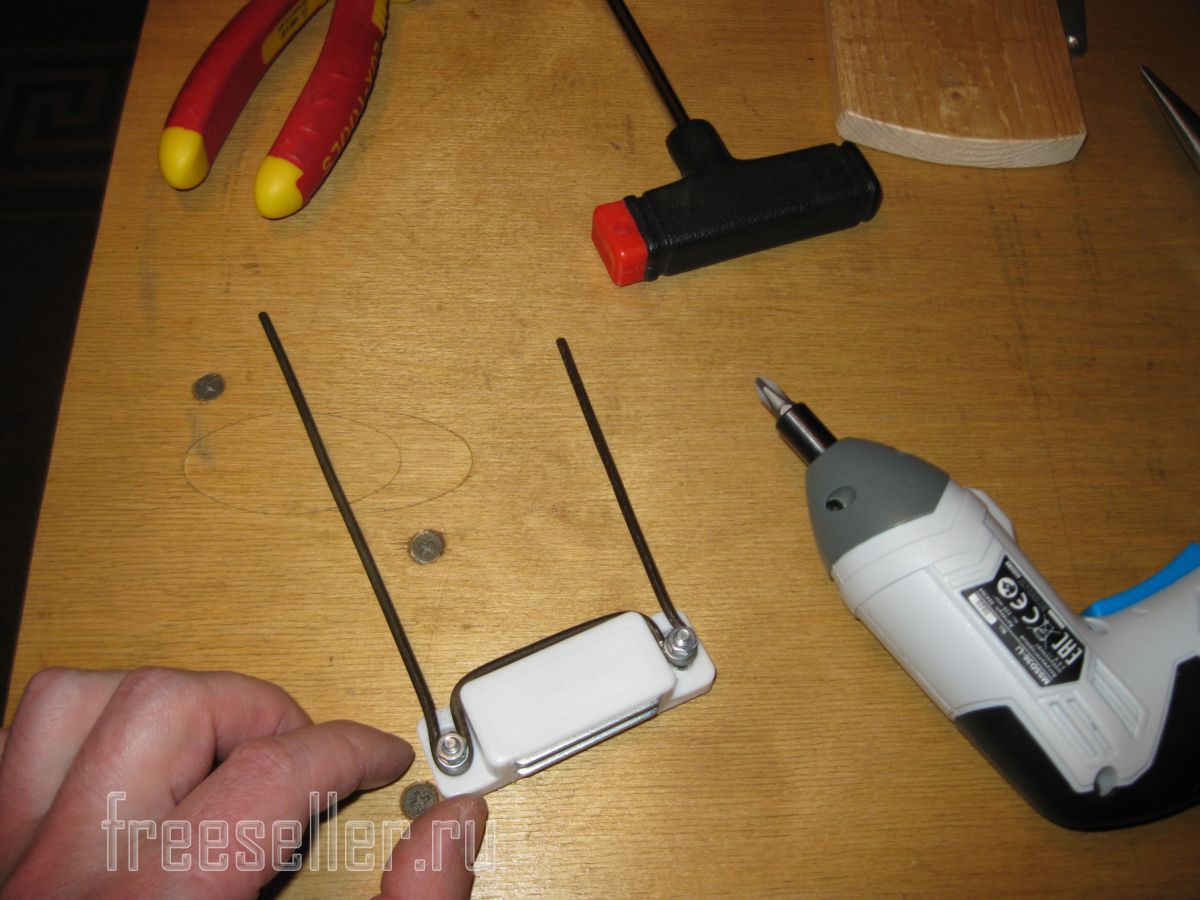

Потом примерно также изогнул длинный конец проволоки и тоже прикрутил его к другой стороне магнита. При этом один из свободных концов проволоки, должен получиться чуть длиннее.



Магнитная подставка для паяльника-пистолета

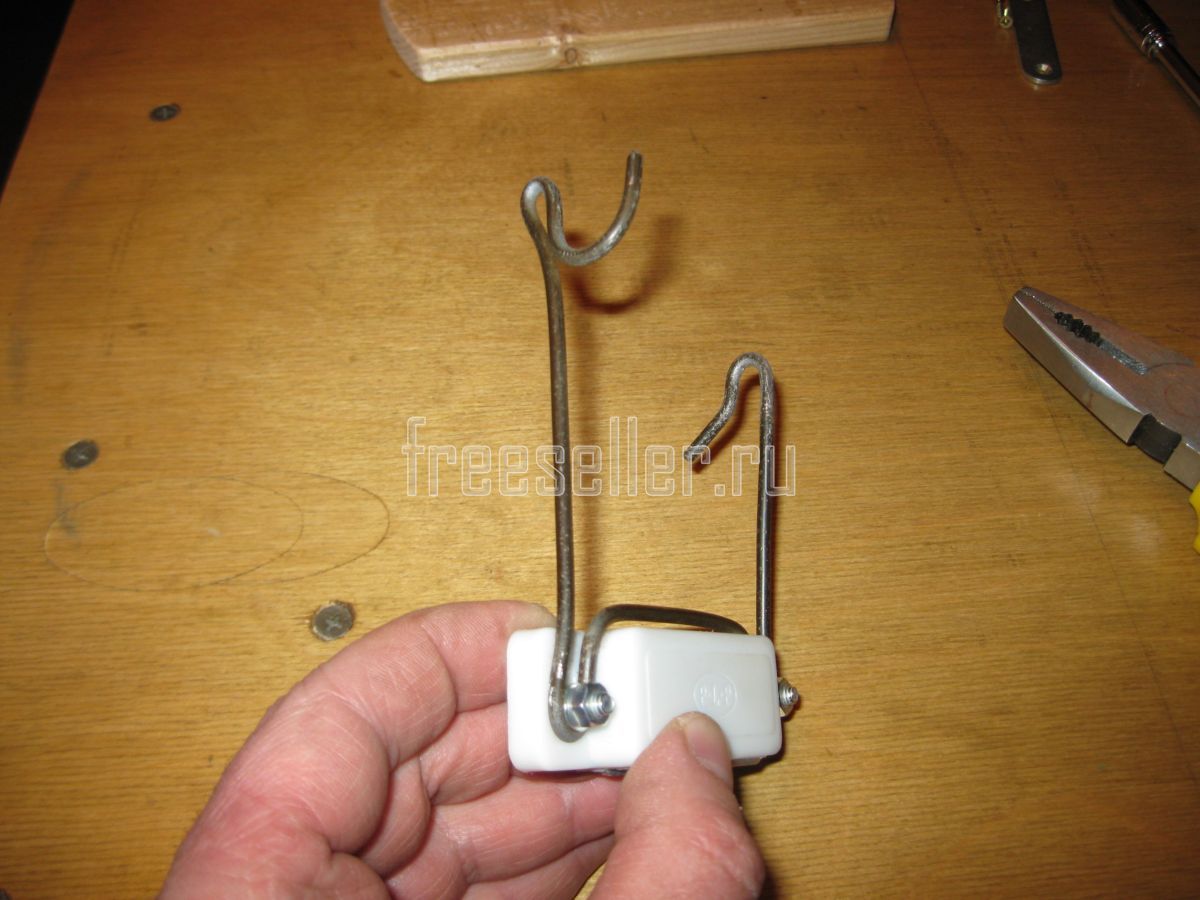

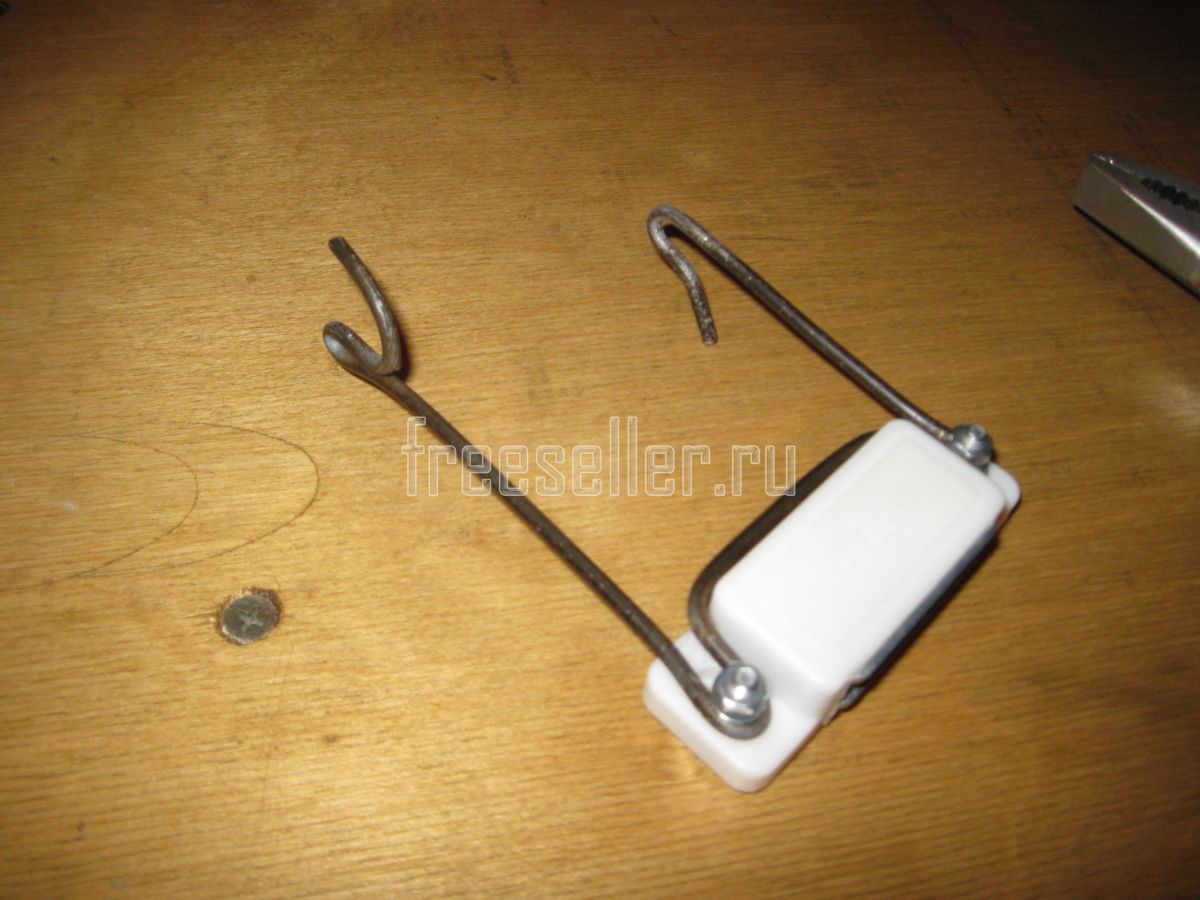

Ну а затем, осталось только изогнуть свободные концы проволоки вот таким образом, чтобы они могли служить в качестве держателя для паяльника-пистолета.



Магнитная подставка для паяльника-пистолета Магнитная подставка для паяльника-пистолета

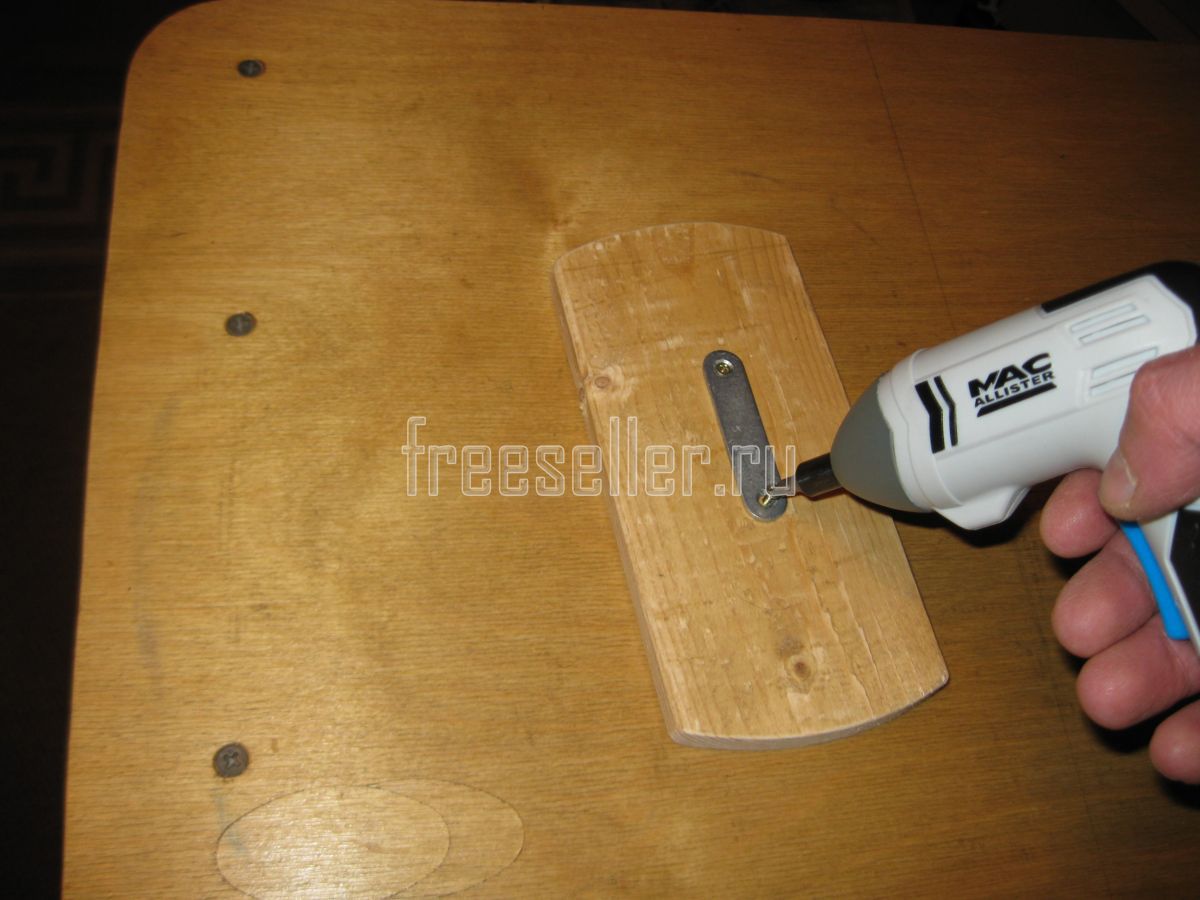

Теперь можно прикрутить к дощечке, стальную пластинку для установки магнита.



Магнитная подставка для паяльника-пистолета

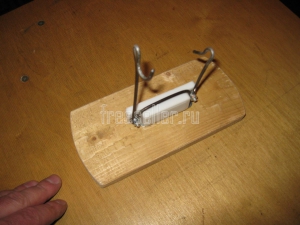

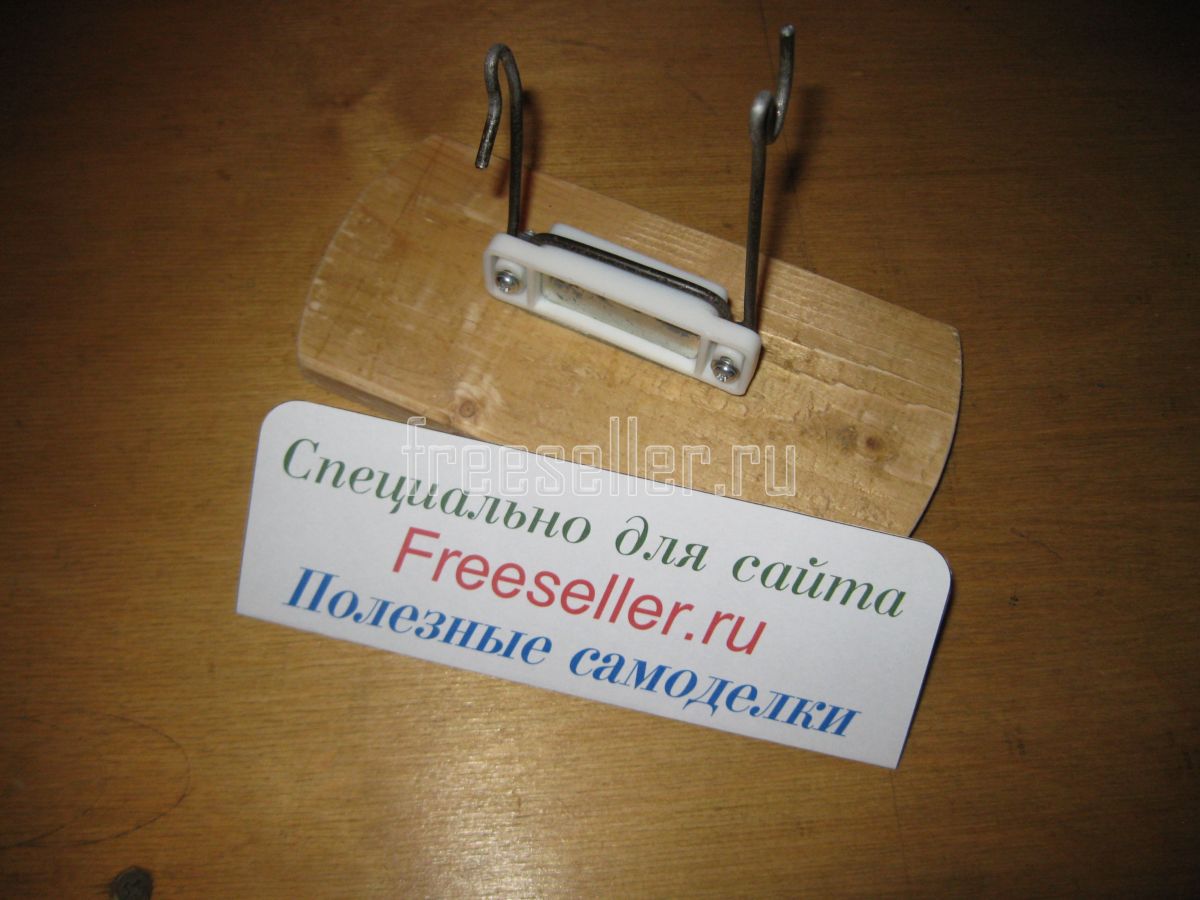

А затем установить на нее сам магнит с проволочным держателем.

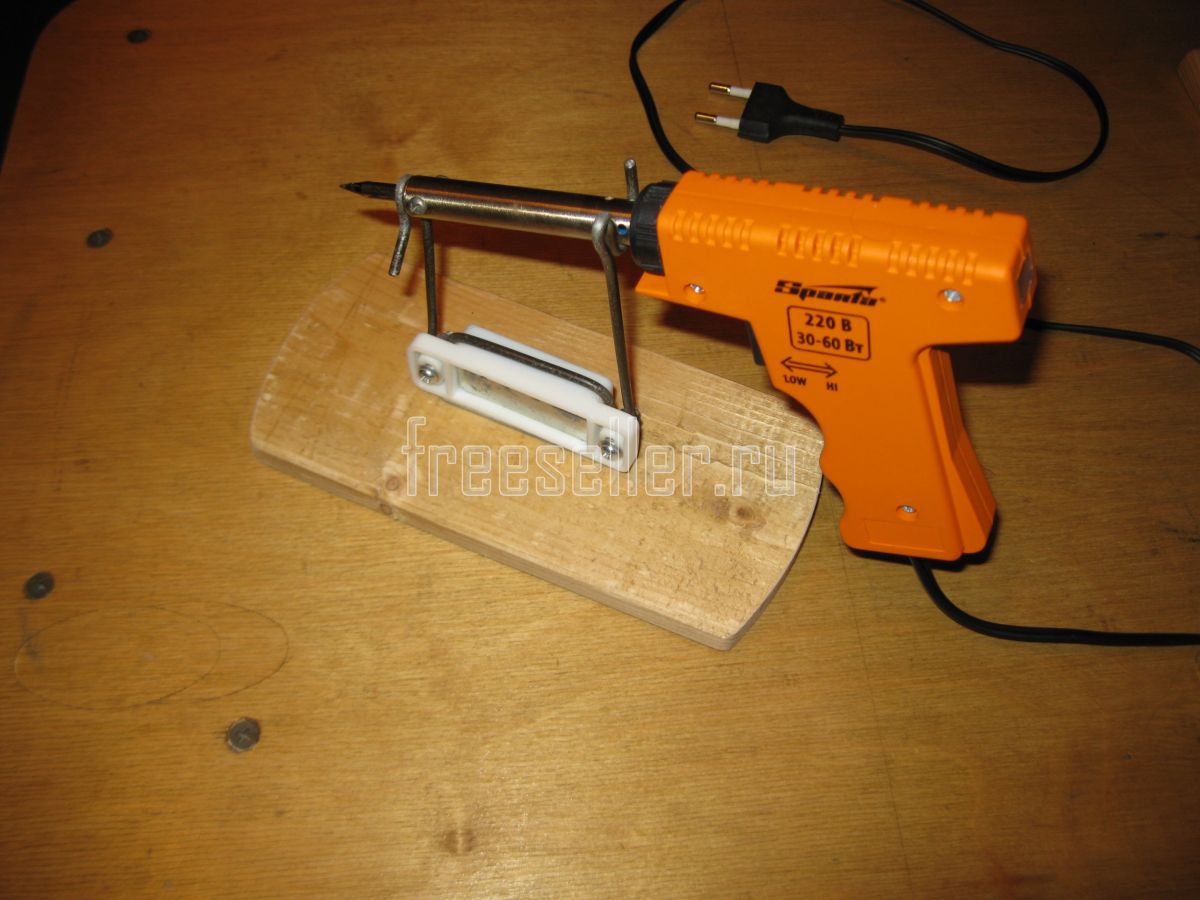

И вот подставка для паяльника-пистолета готова!



Магнитная подставка для паяльника-пистолета Магнитная подставка для паяльника-пистолета

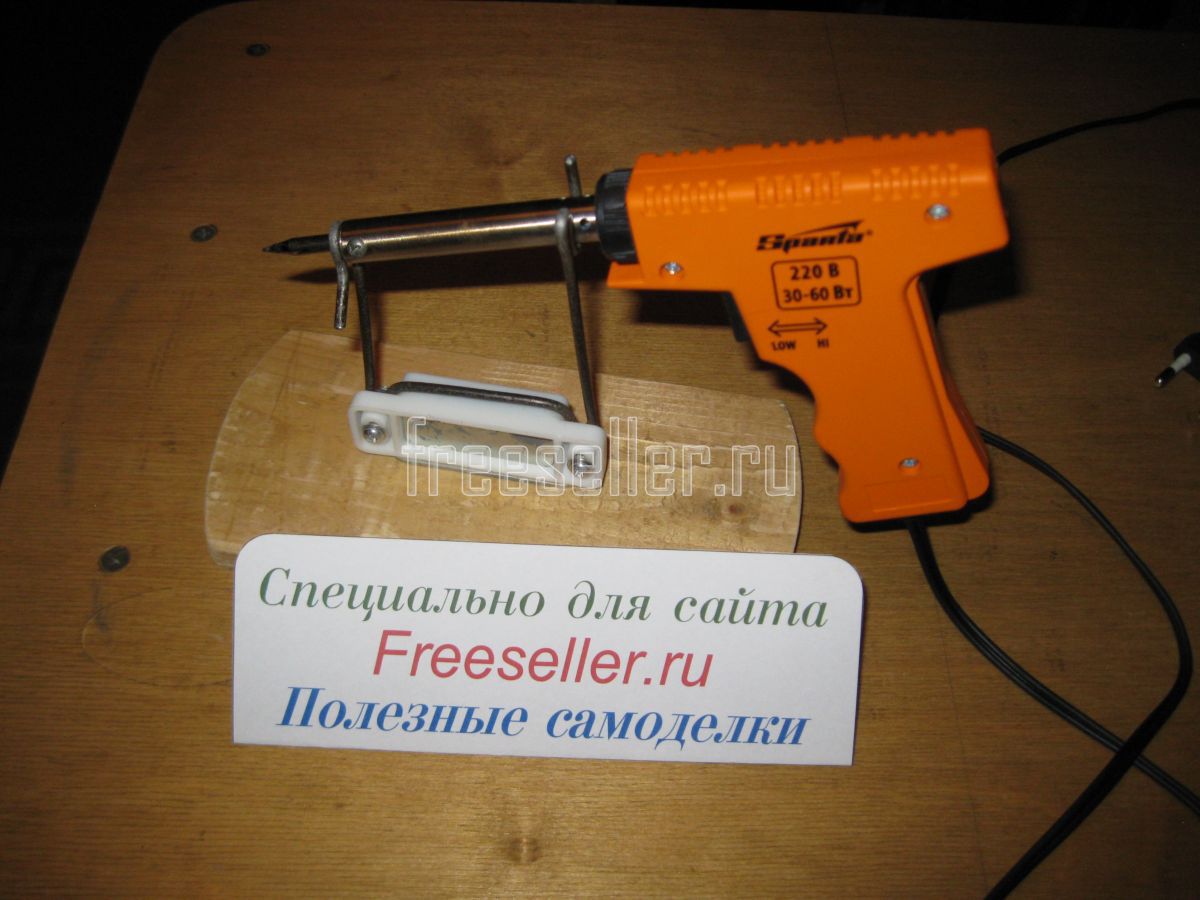

Теперь можно вставить в этот держатель пистолет-паяльник.



Магнитная подставка для паяльника-пистолета

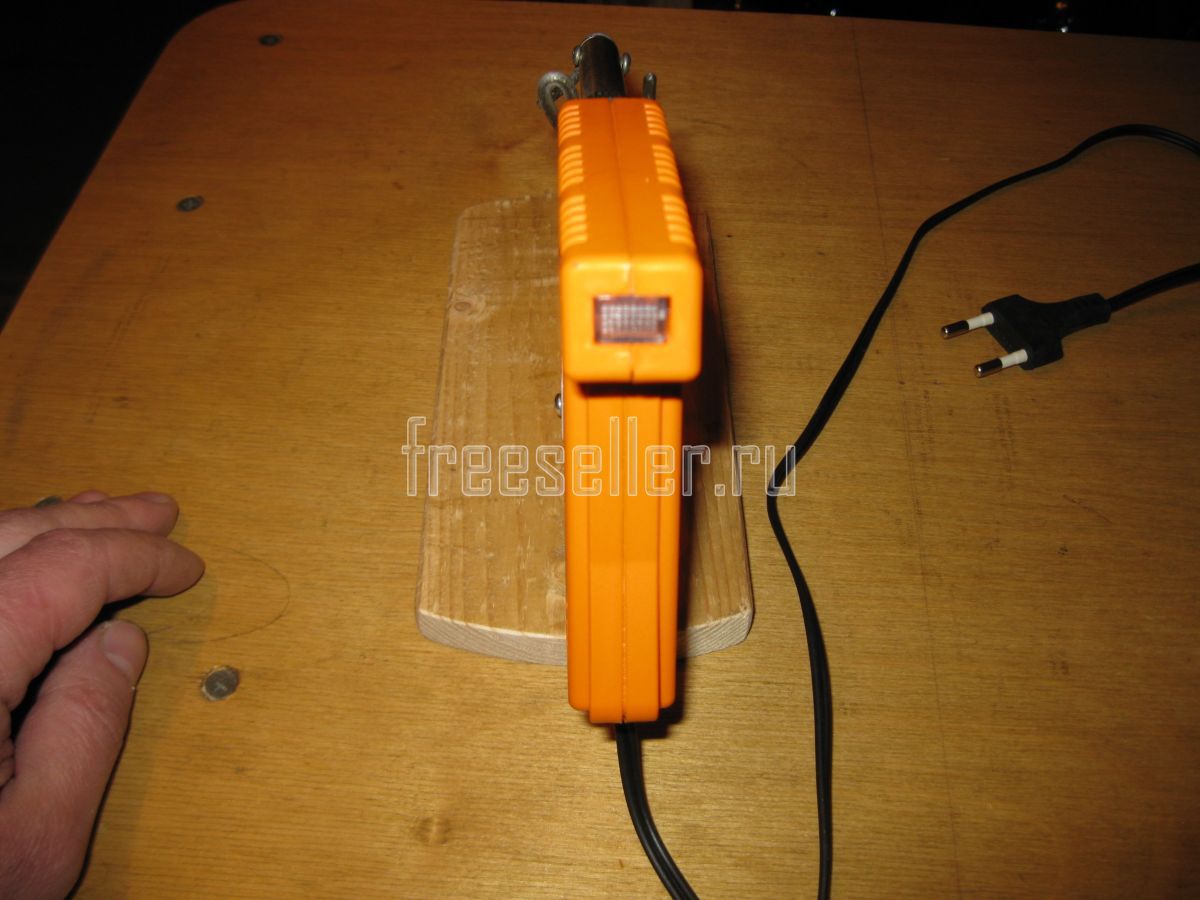

А вот его вид с разных ракурсов.



Магнитная подставка для паяльника-пистолета Магнитная подставка для паяльника-пистолета Магнитная подставка для паяльника-пистолета

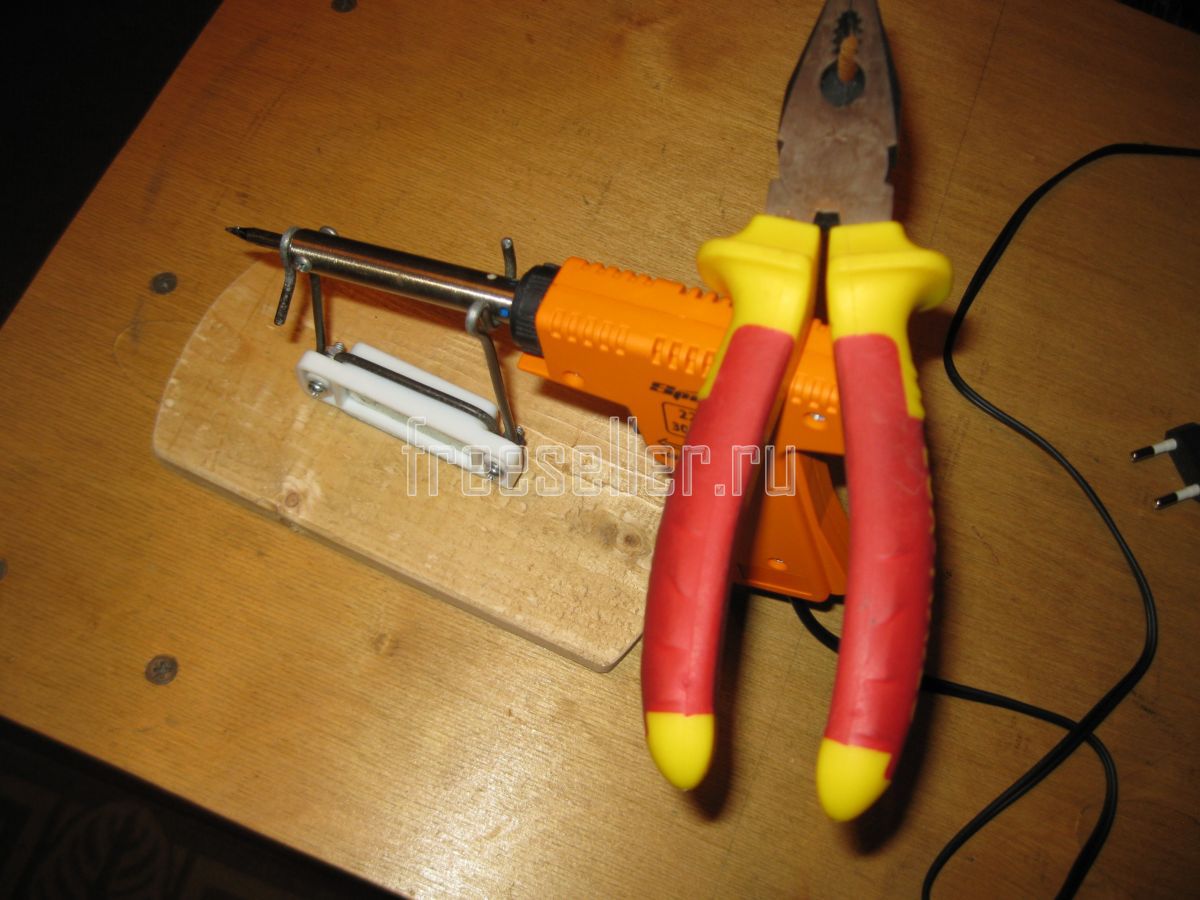

Надо сказать, что такая магнитная подставка оказалась не только весьма удобной, но и достаточно прочной и надежной. Вот для примера, я положил сверху на паяльник-пистолет тяжелые пассатижи и, как видно, магнитная подставка прекрасно выдерживает этот вес.



Магнитная подставка для паяльника-пистолета



Разборка и хранение подставки

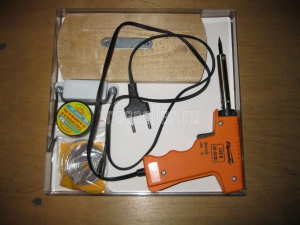

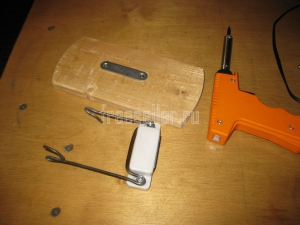

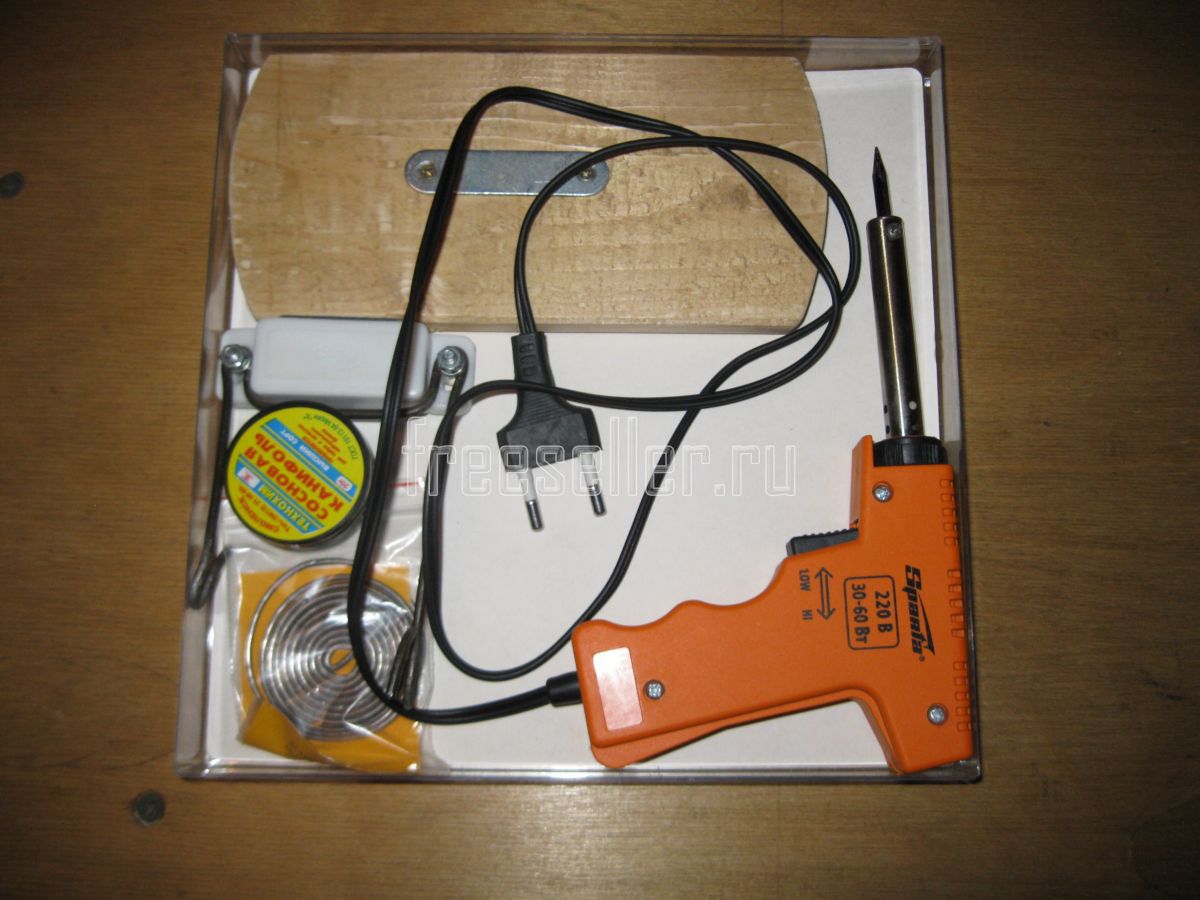

После окончания работы с пистолетом-паяльником, когда он полностью остынет, эту подставку можно быстро разобрать, просто сняв магнитный держатель с основания, а затем и убрать в коробку для хранения.



Магнитная подставка для паяльника-пистолета Магнитная подставка для паяльника-пистолета



Так что подобная подставка действительно получилась очень удобная и эффективная в работе!

Ну и на этом у меня все! Всем пока и хороших идей для самоделок!
