Третья рука - для пайки на магнитной подставке


Третья рука - для пайки на магнитной подставке. Несложная в изготовлении «третья рука» для пайки на магнитной подставке, которую можно быстро установить и также быстро демонтировать для последующего хранения.

Привет всем самодельщикам!

В прошлой статье, я рассказал об изготовлении разборной подставки на магните для паяльника-пистолета (смотри мою статью «Магнитная подставка для паяльника-пистолета»). Эта подставка получилась достаточно удобной так, что я решил использовать идею магнитной подставки, еще и для изготовления «третьей руки».

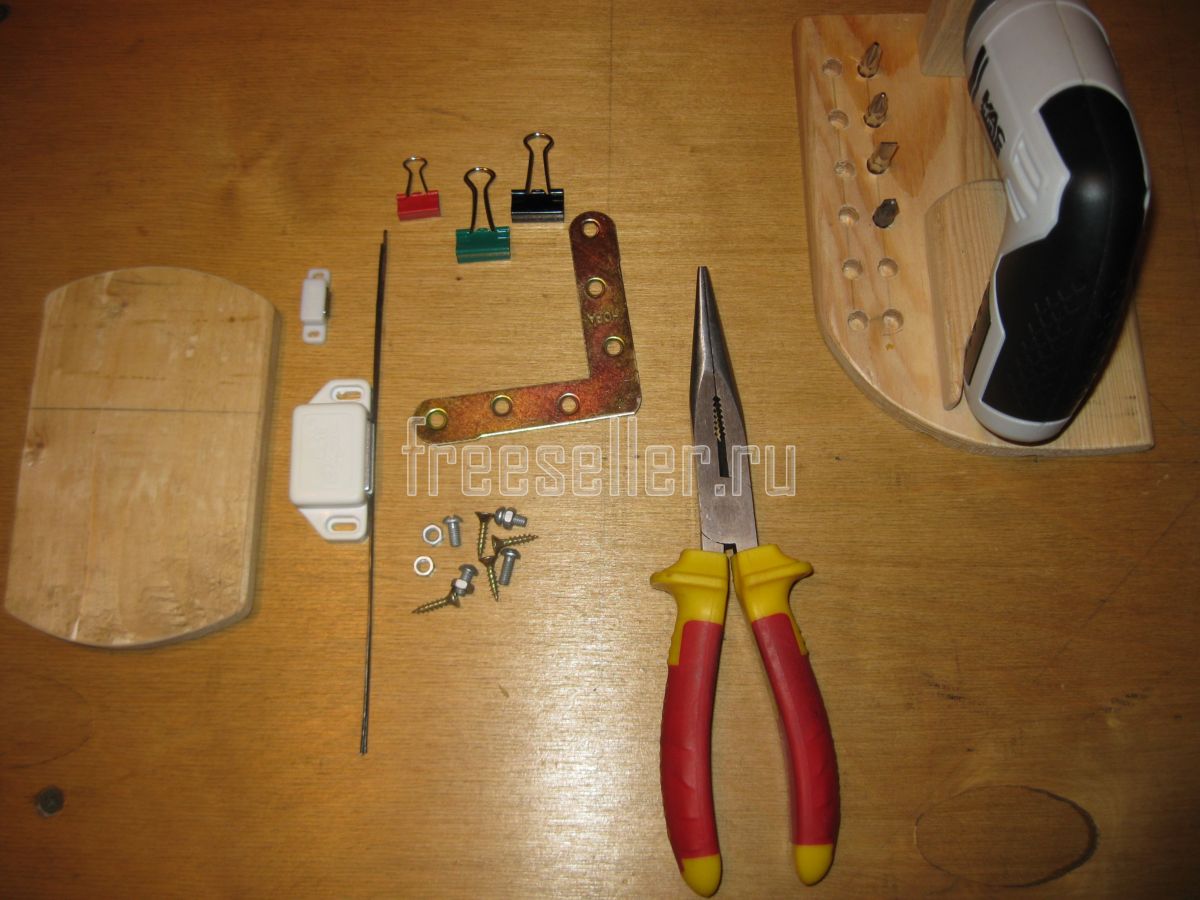

Для этого мне понадобились следующие принадлежности:

Материалы и крепежные элементы:


• Небольшая дощечка толщиной 1,5 см, шириной 10 см, и длиной 15 см;
• Два мебельных магнита – большой и маленький;
• Три канцелярских зажима;
• Стальной мебельный уголок;
• Два отрезка стальной проволоки диаметром 1,5 мм, и длиной по 20 см;
• Болтики М4 с гайками и шайбами;
• Четыре мелких шурупа 2,5х12 мм.

Инструменты:
• Круглогубцы или длинногубцы;
• Аккумуляторный шуруповерт с отверточными битами;
• Торцевая головка на 7 мм, (хотя можно обойтись и без нее).



Третья рука - для пайки на магнитной подставке



Процесс изготовления

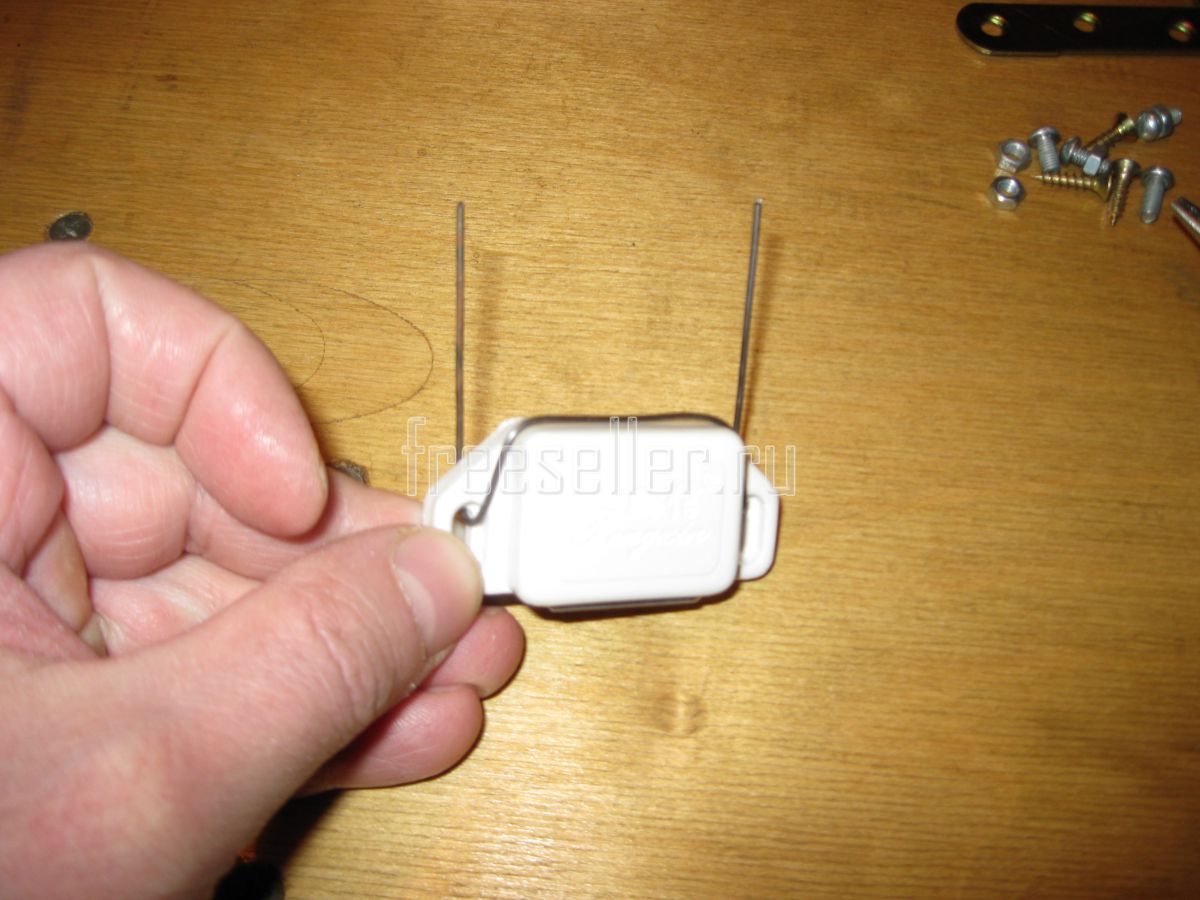

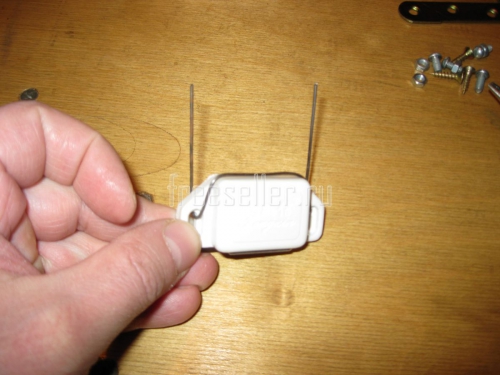

Сначала при помощи длинногубцев, я изогнул отрезок проволоки и прикрепил его к большому магниту таким образом, чтобы с каждой стороны магнита, вверх отходили по одному свободному концу проволоки.



Третья рука - для пайки на магнитной подставке

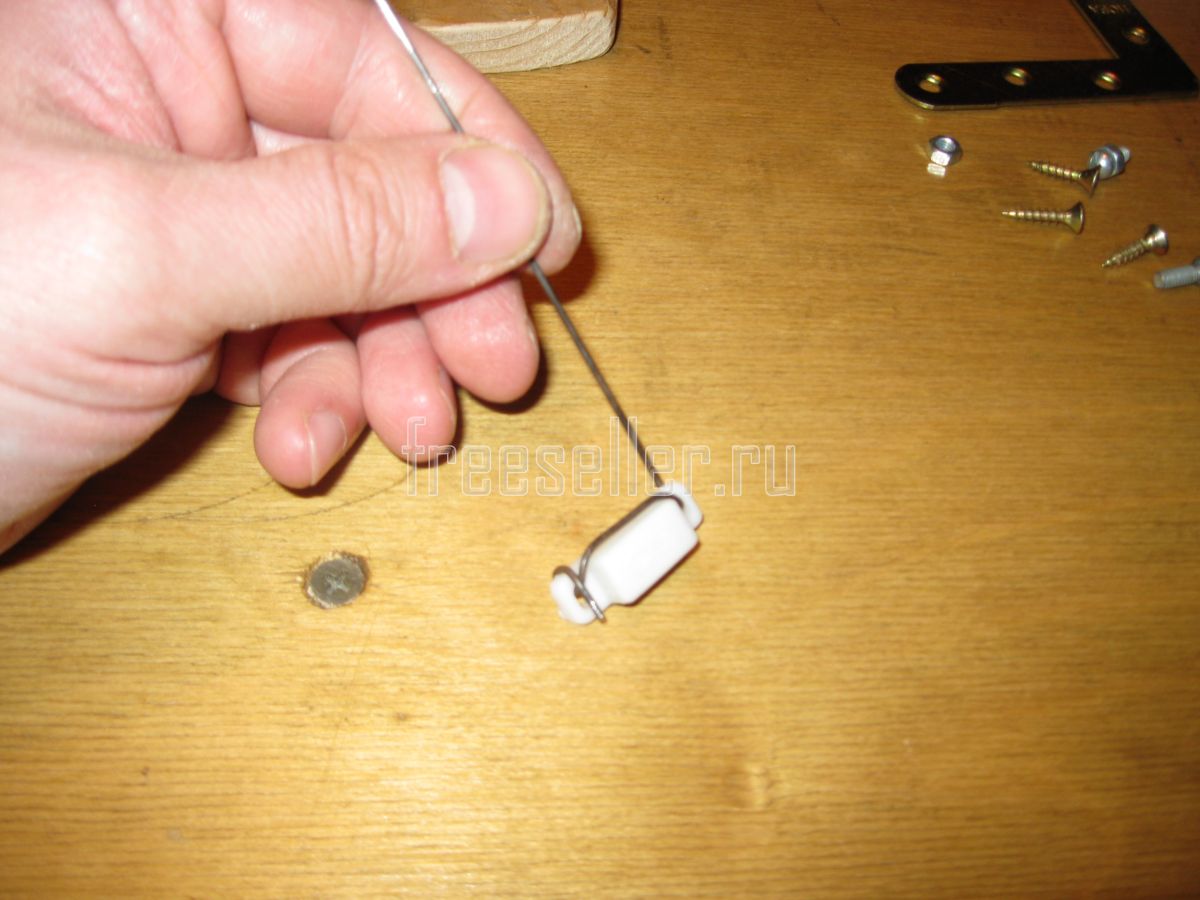

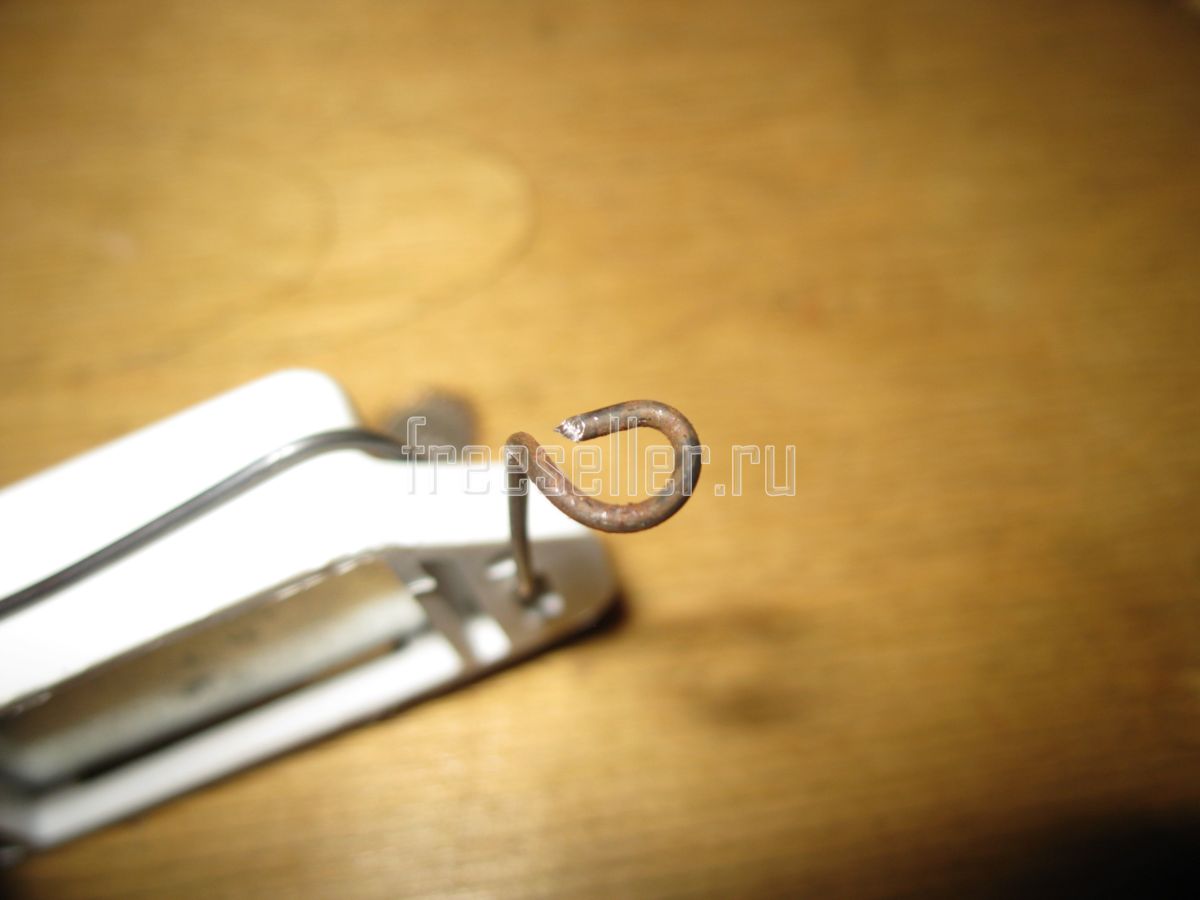

Затем на одном из концов проволоки сформировал вот такую петельку, чтобы в нее проходил болтик М4.



Третья рука - для пайки на магнитной подставке

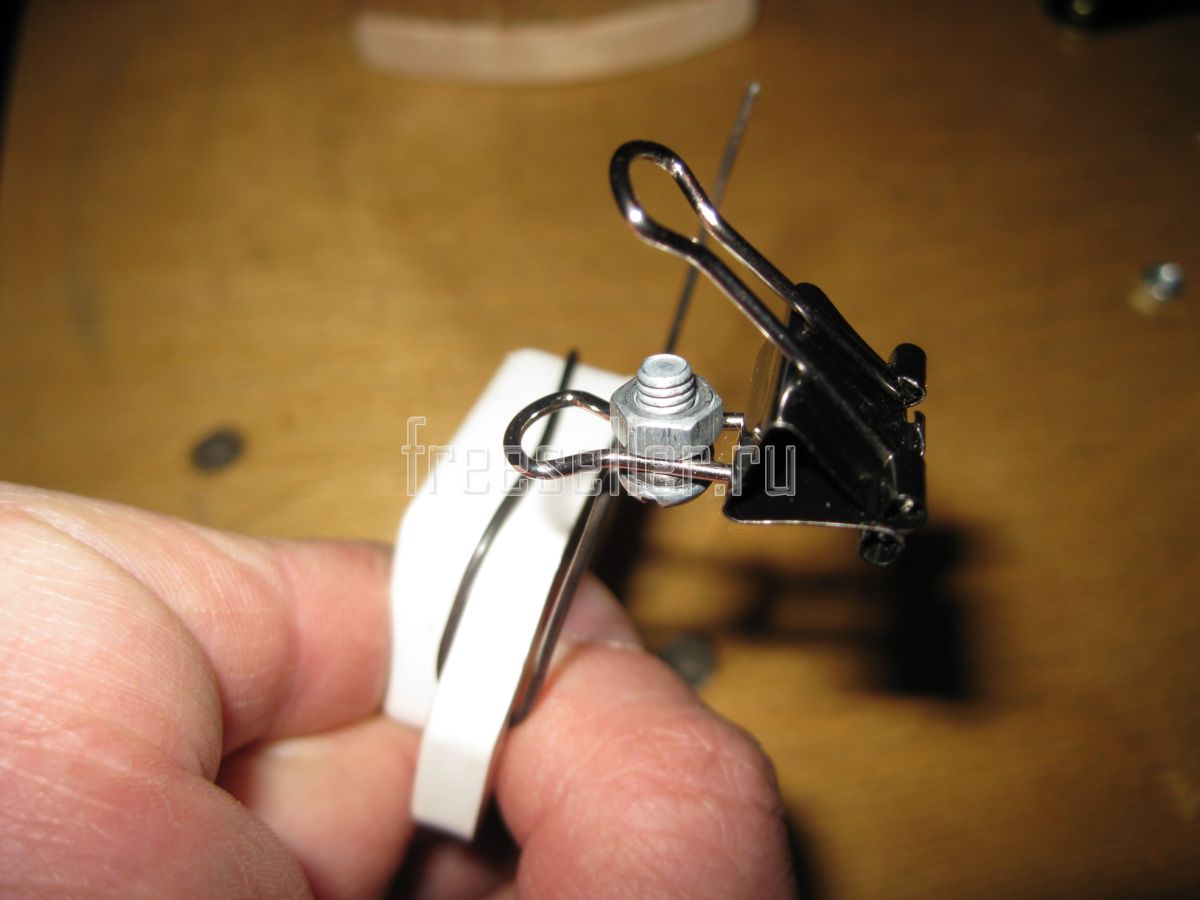

А потом прикрутил к этой петельке канцелярский зажим болтом М4 с гайкой.



Третья рука - для пайки на магнитной подставке

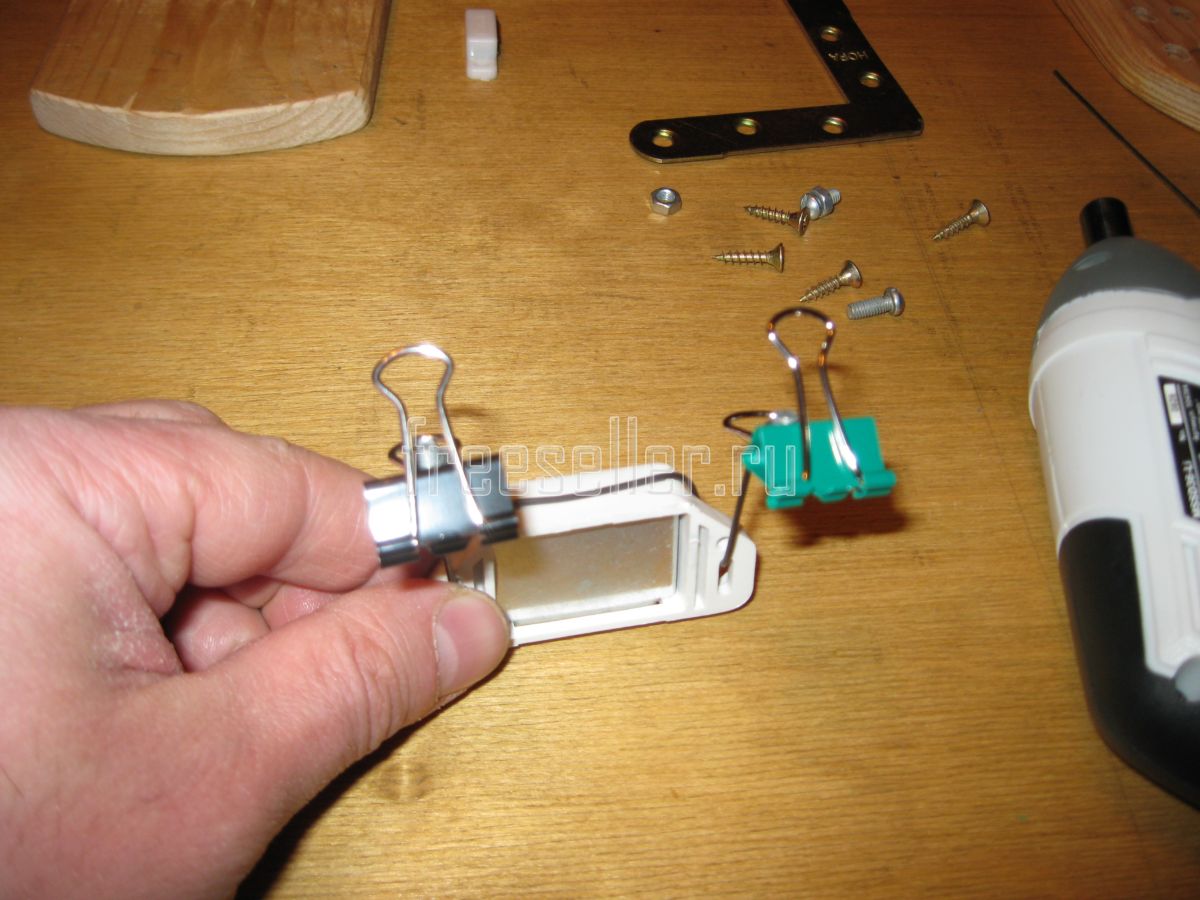

Точно так же на второй конец проволоки, я прикрепил другой канцелярский зажим.



Третья рука - для пайки на магнитной подставке

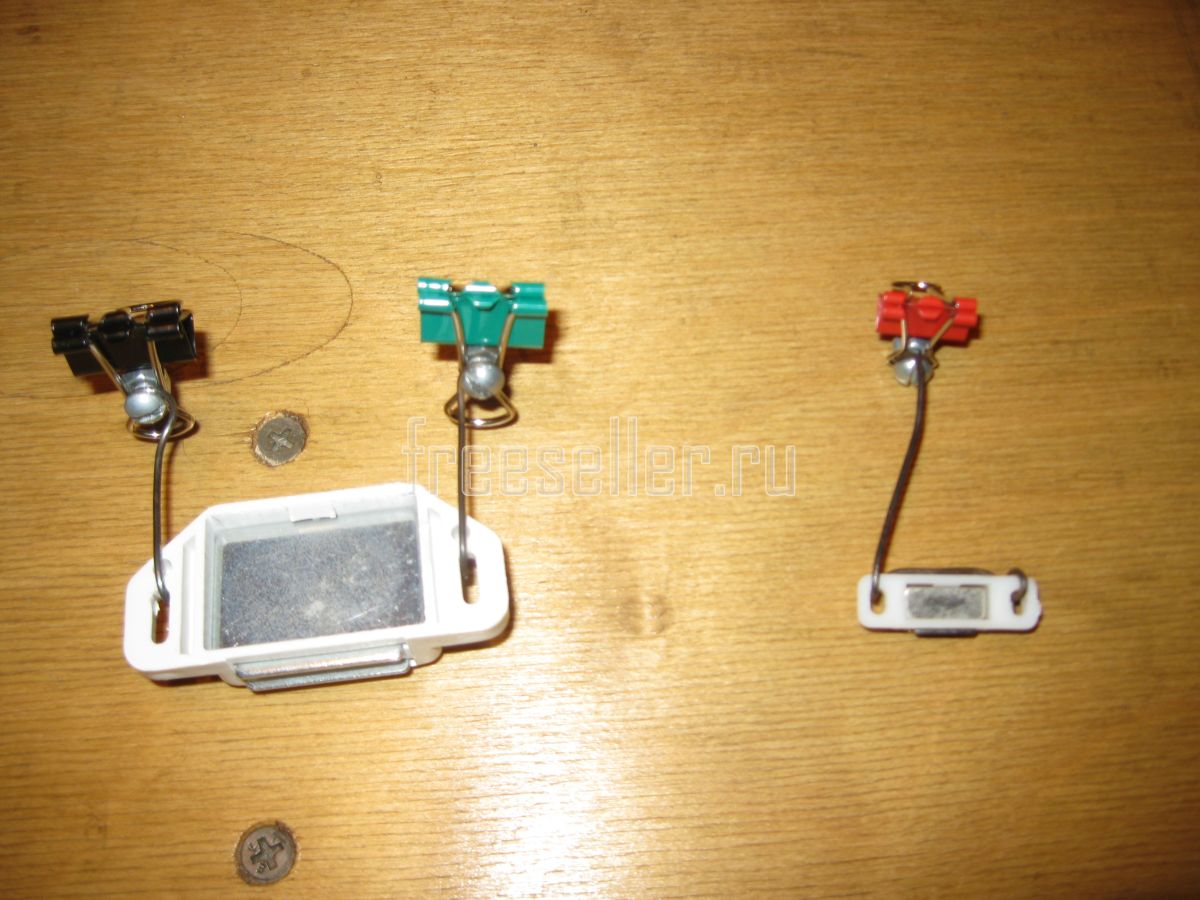

Примерно также, я прикрепил второй отрезок проволоки к маленькому магниту и установил на нем канцелярский зажим размером поменьше.



Третья рука - для пайки на магнитной подставке Третья рука - для пайки на магнитной подставке

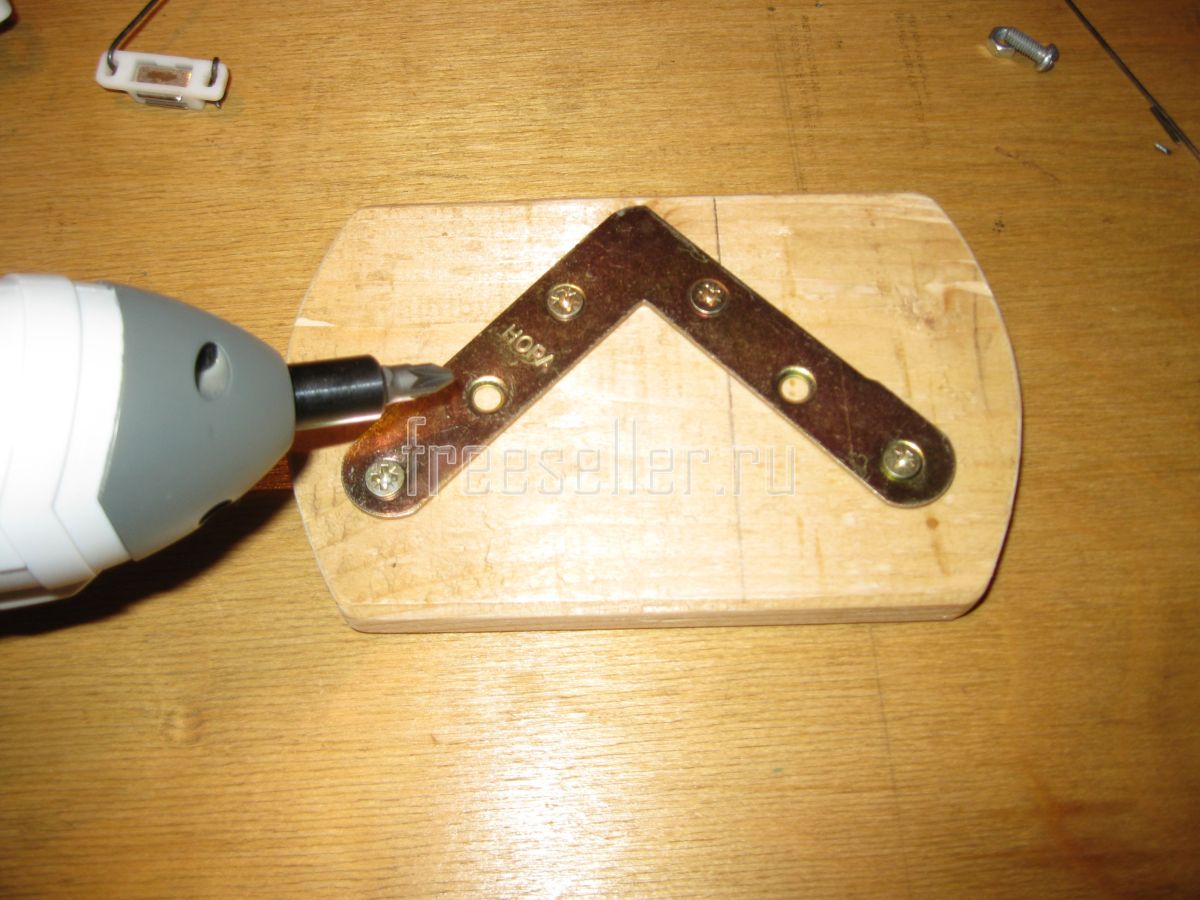

После этого, я прикрутил при помощи мелких шурупов, стальной мебельный уголок к дощечке-основанию.



Третья рука - для пайки на магнитной подставке



И вот «третья рука» на магнитной подставке готова!

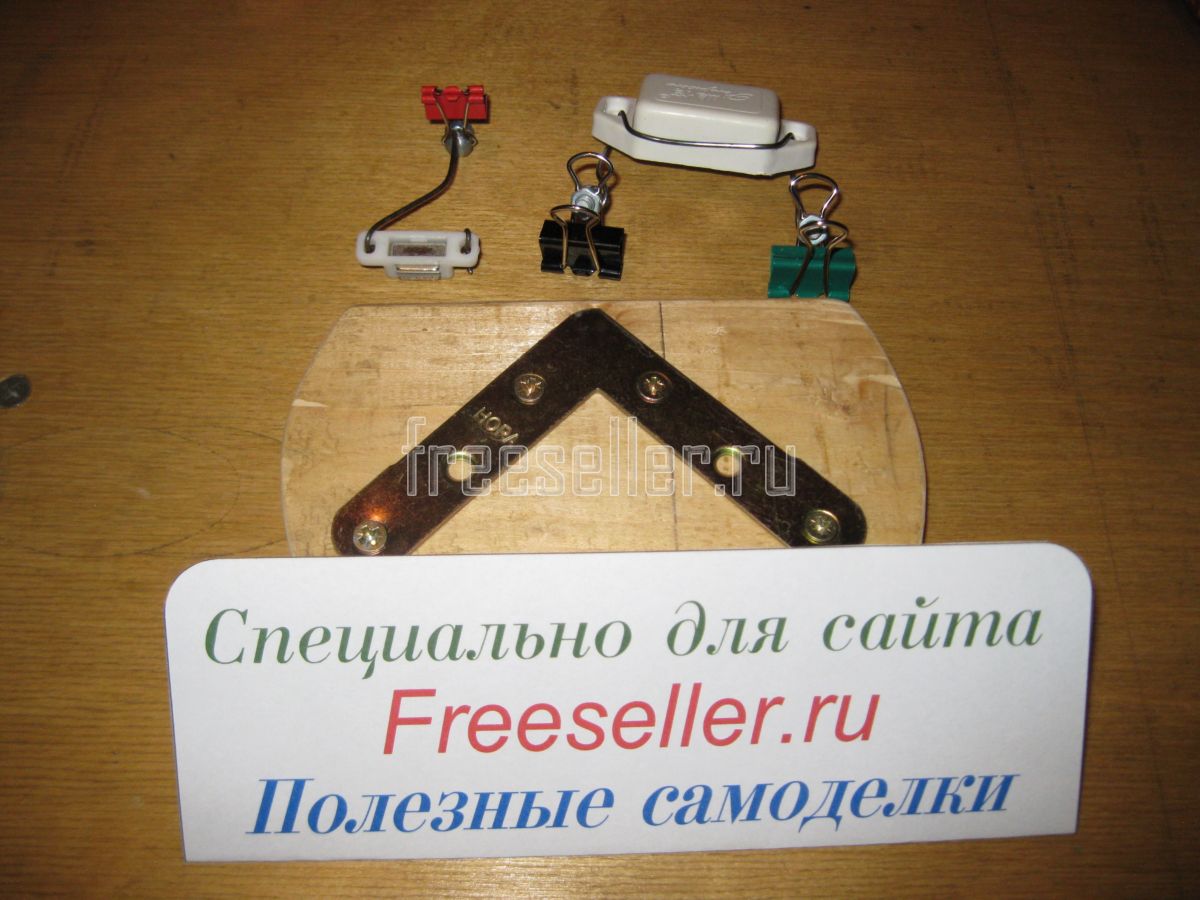

Вот она в разобранном виде.



Третья рука - для пайки на магнитной подставке

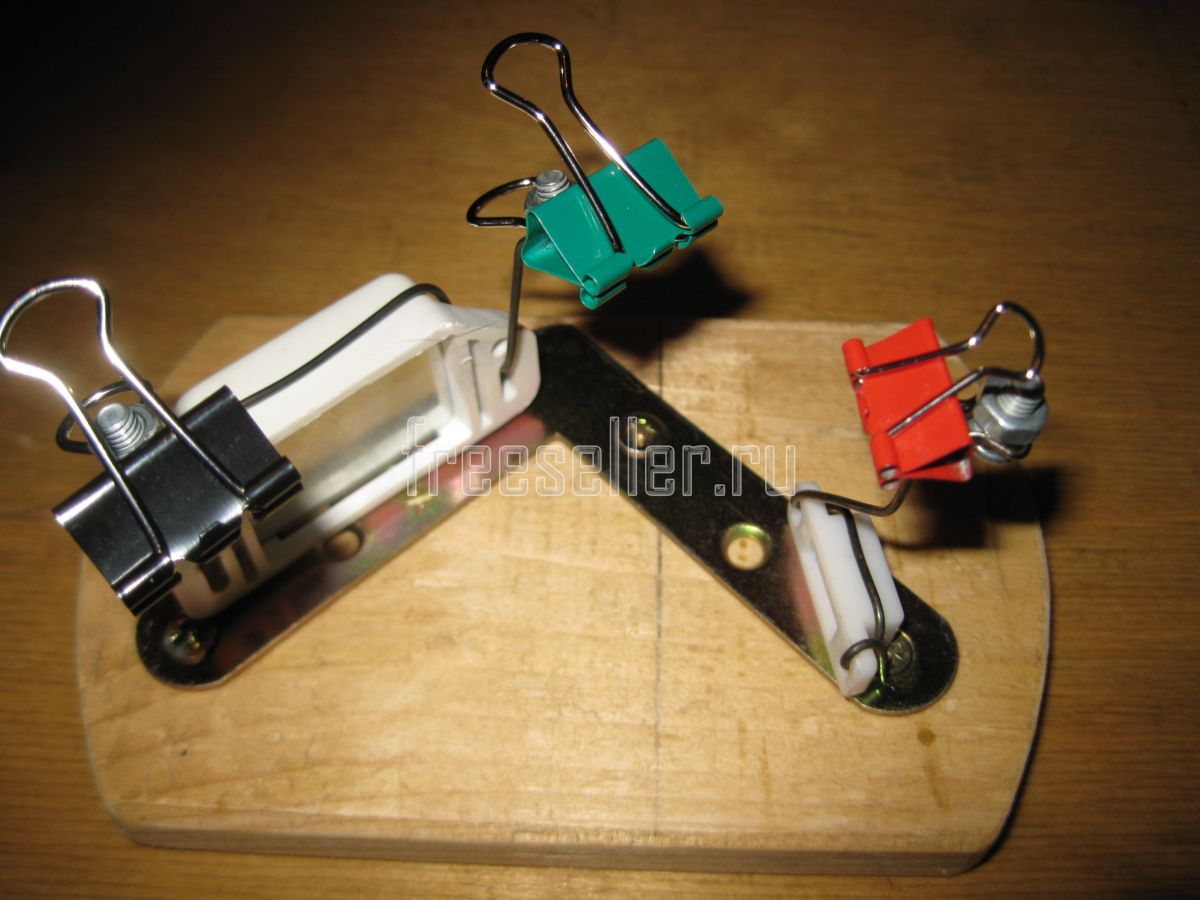

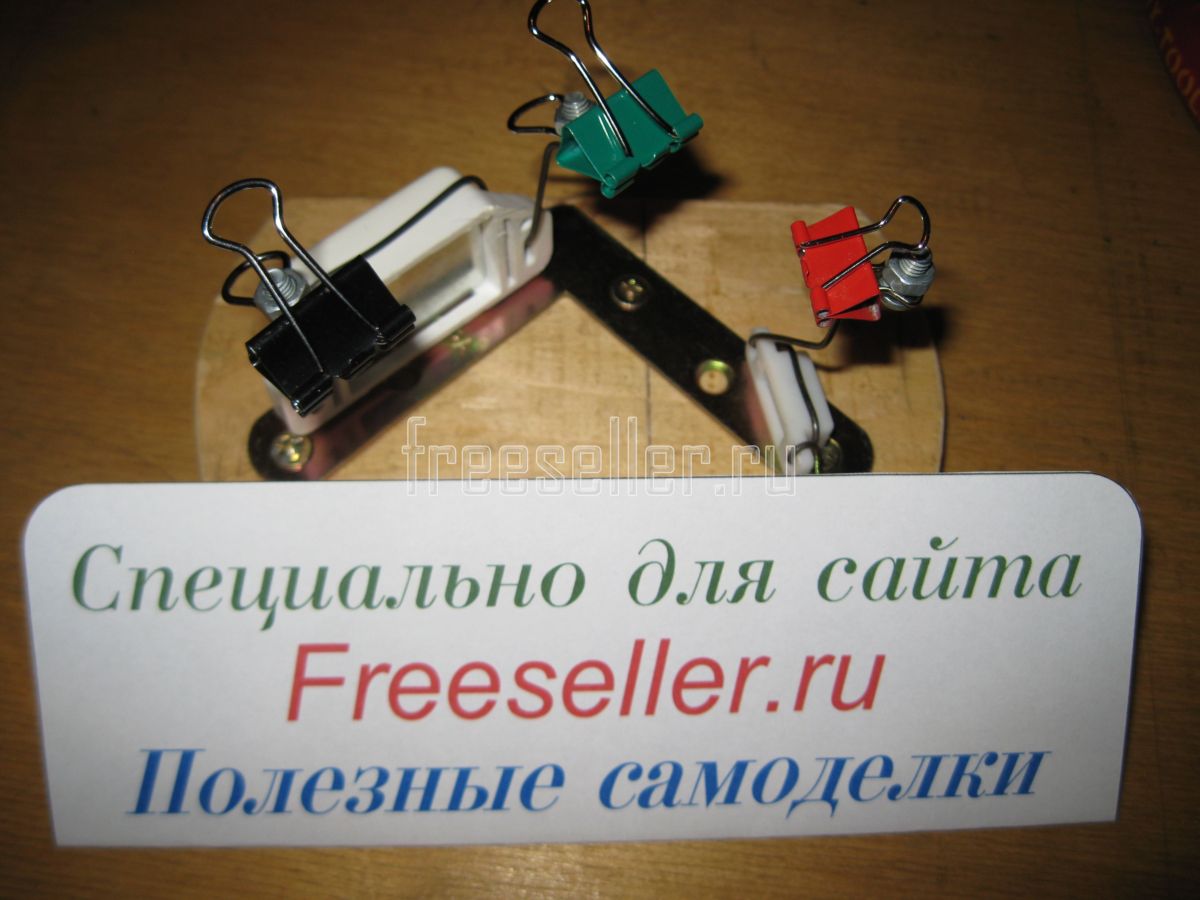

А вот в полностью собранном виде.



Третья рука - для пайки на магнитной подставке Третья рука - для пайки на магнитной подставке



Использование третьей руки



Причем по сути это получилась не просто «третья рука», а можно сказать еще и четвертая и даже пятая, что значительно расширяет возможности такой подставки.

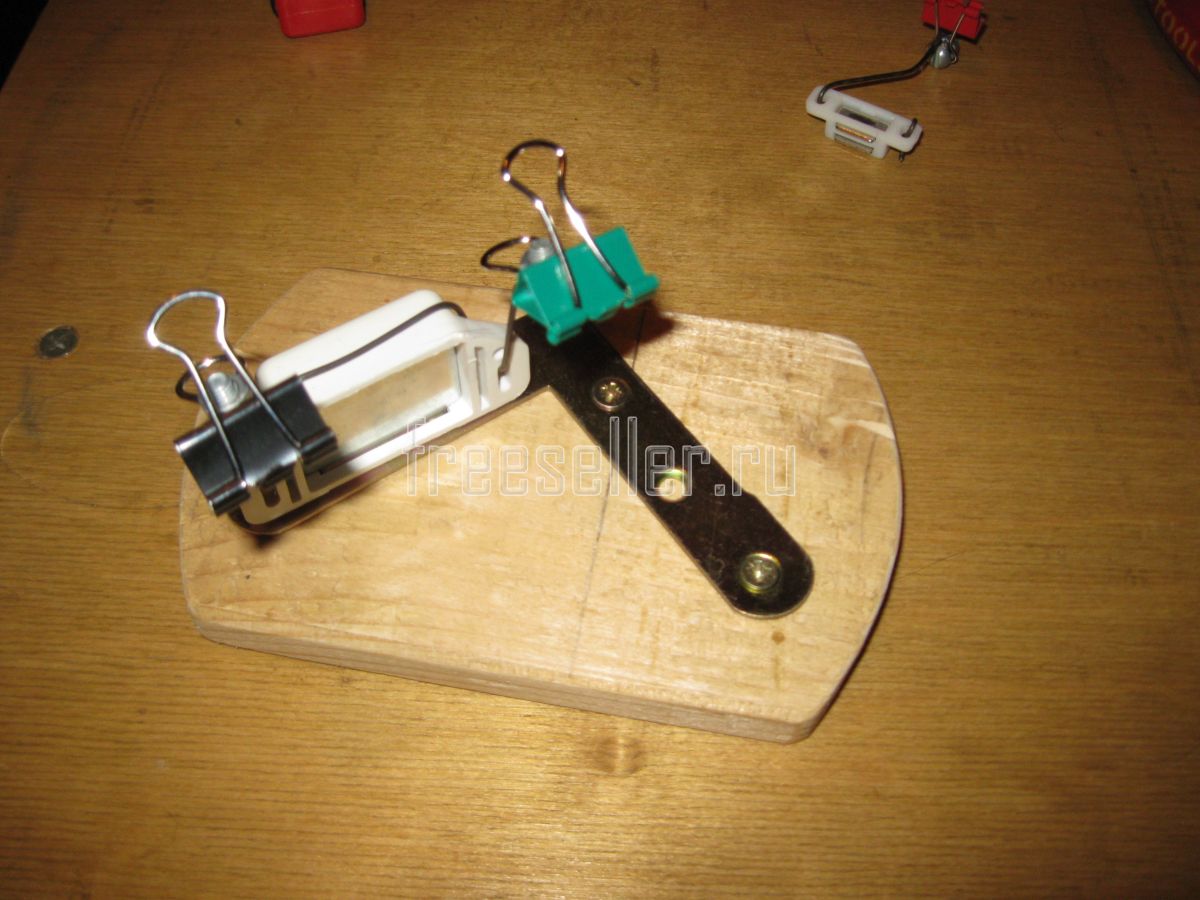

Например, можно использовать только два зажима на большом магните.



Третья рука - для пайки на магнитной подставке

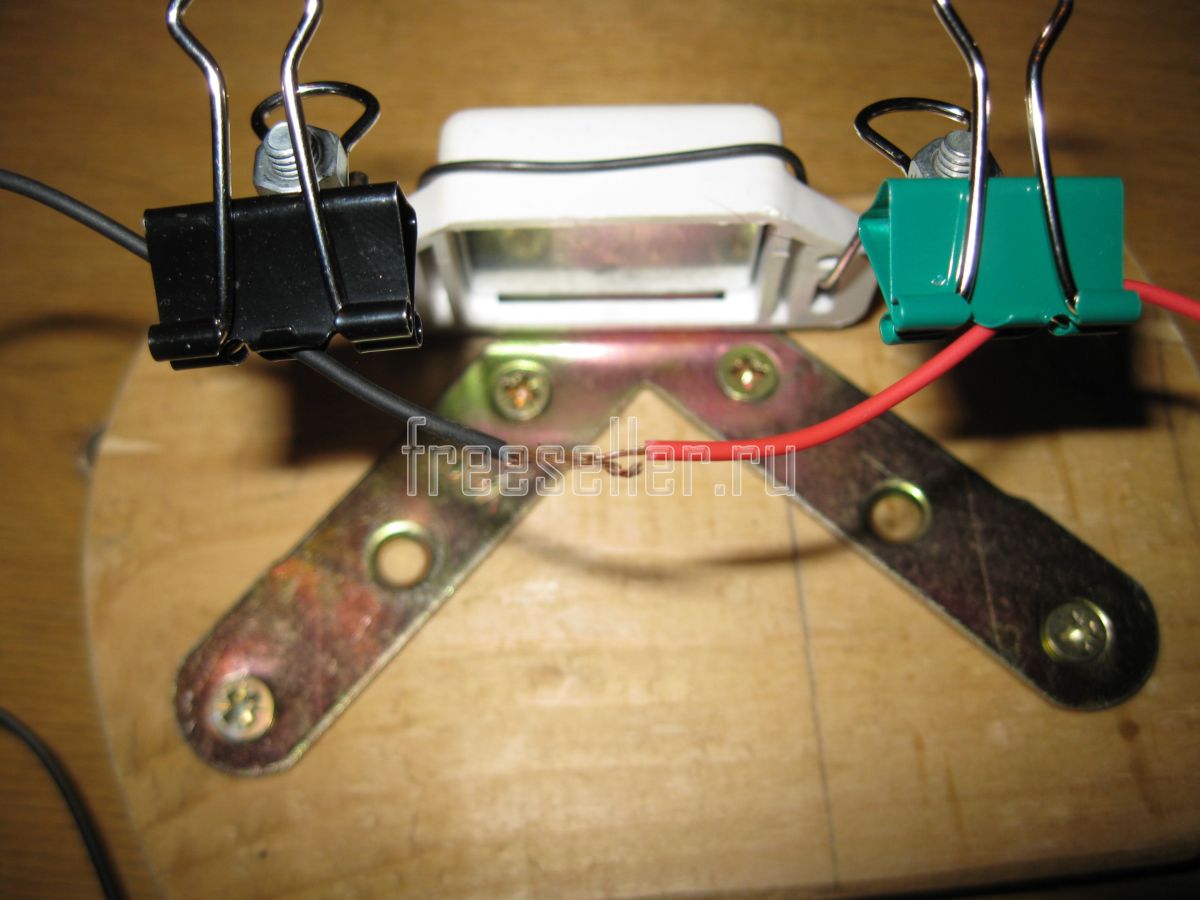

Такой двойной зажим удобно использовать для закрепления крупных или широких деталей во время пайки, например, различных монтажных плат. Или же можно просто зажать в них две спаиваемые детали или два провода.



Третья рука - для пайки на магнитной подставке

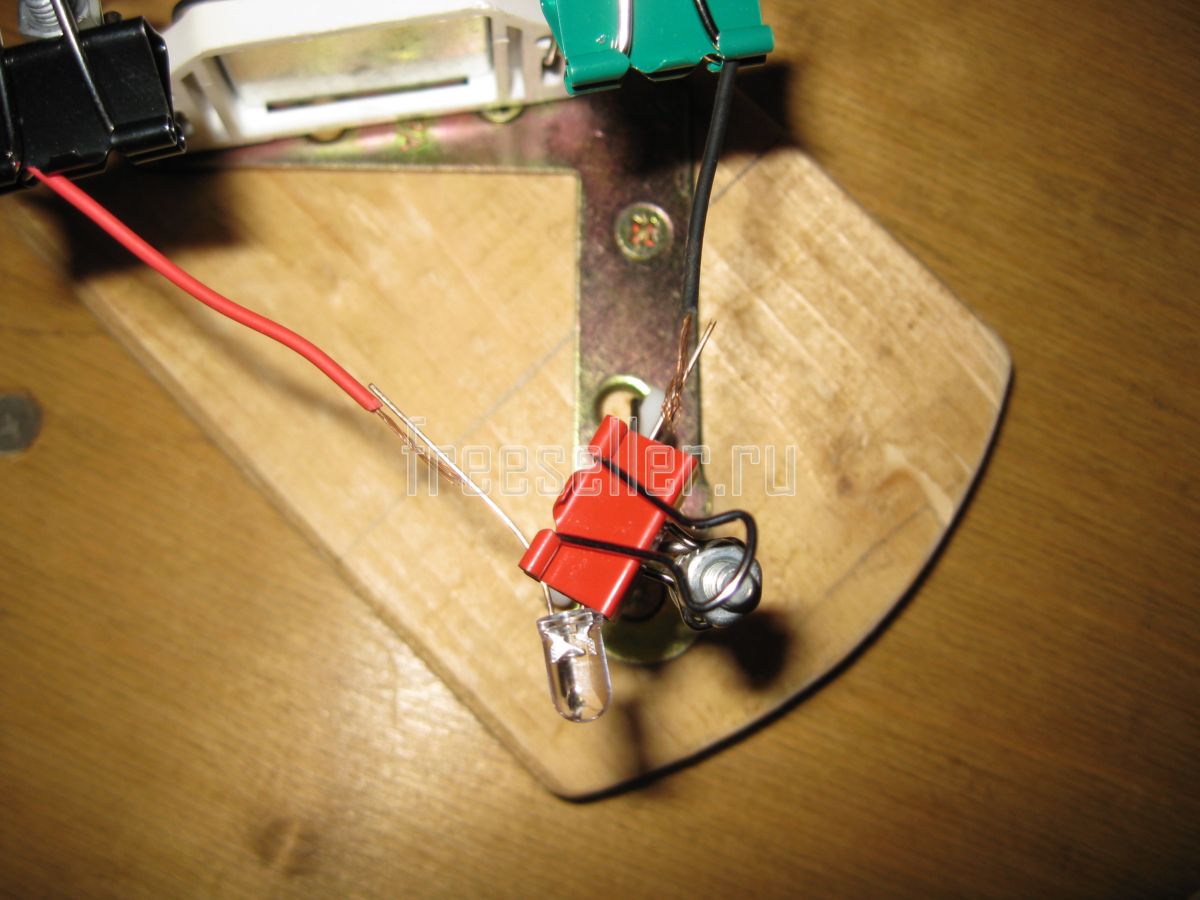

В случае необходимости, а также для большего удобства, можно ввести и третий зажим.



Третья рука - для пайки на магнитной подставке

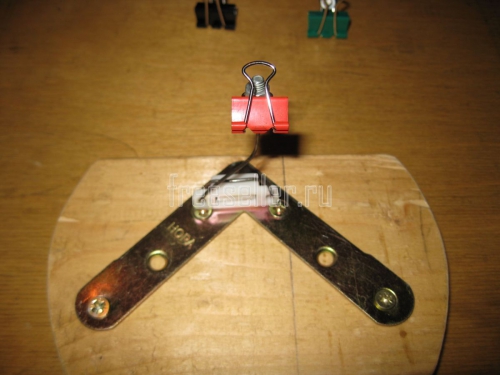

А можно использовать только один маленький зажим.



Третья рука - для пайки на магнитной подставке

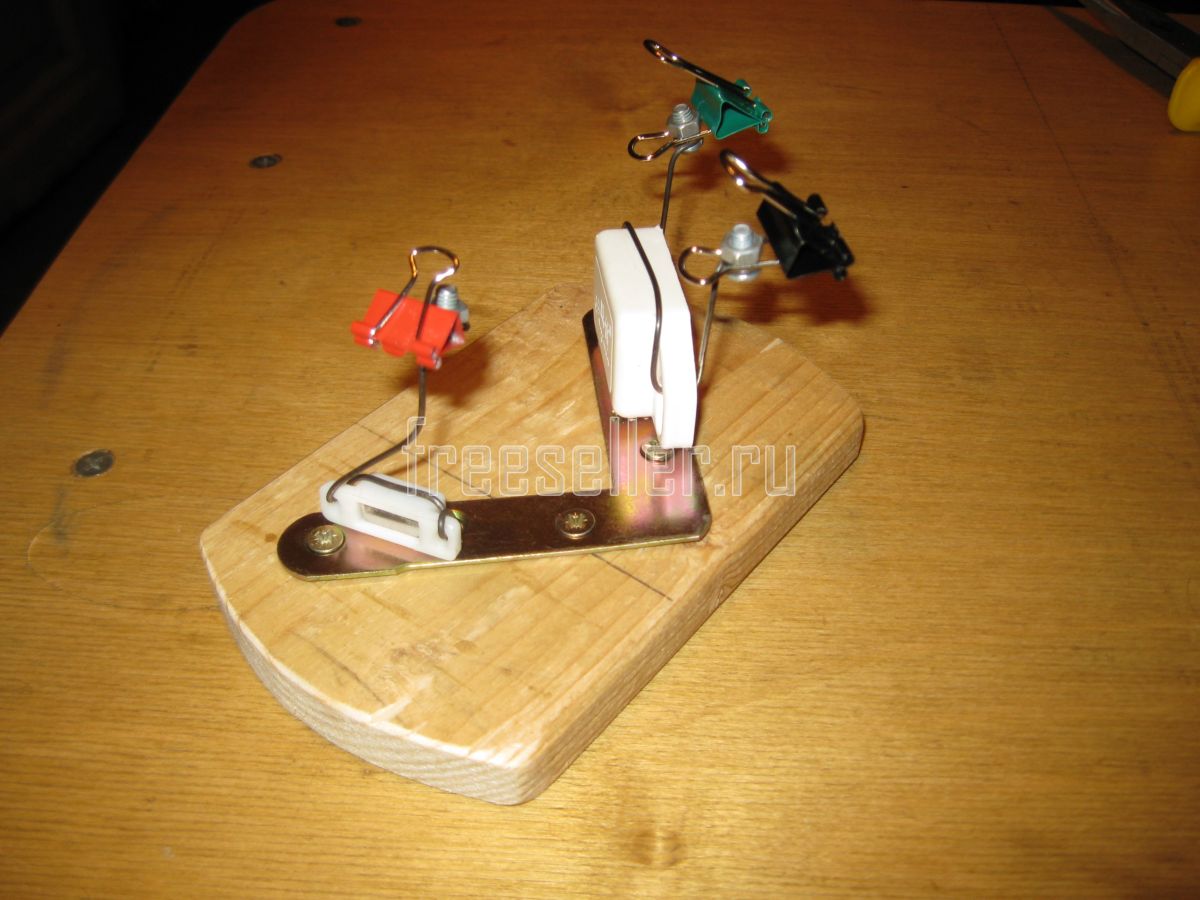

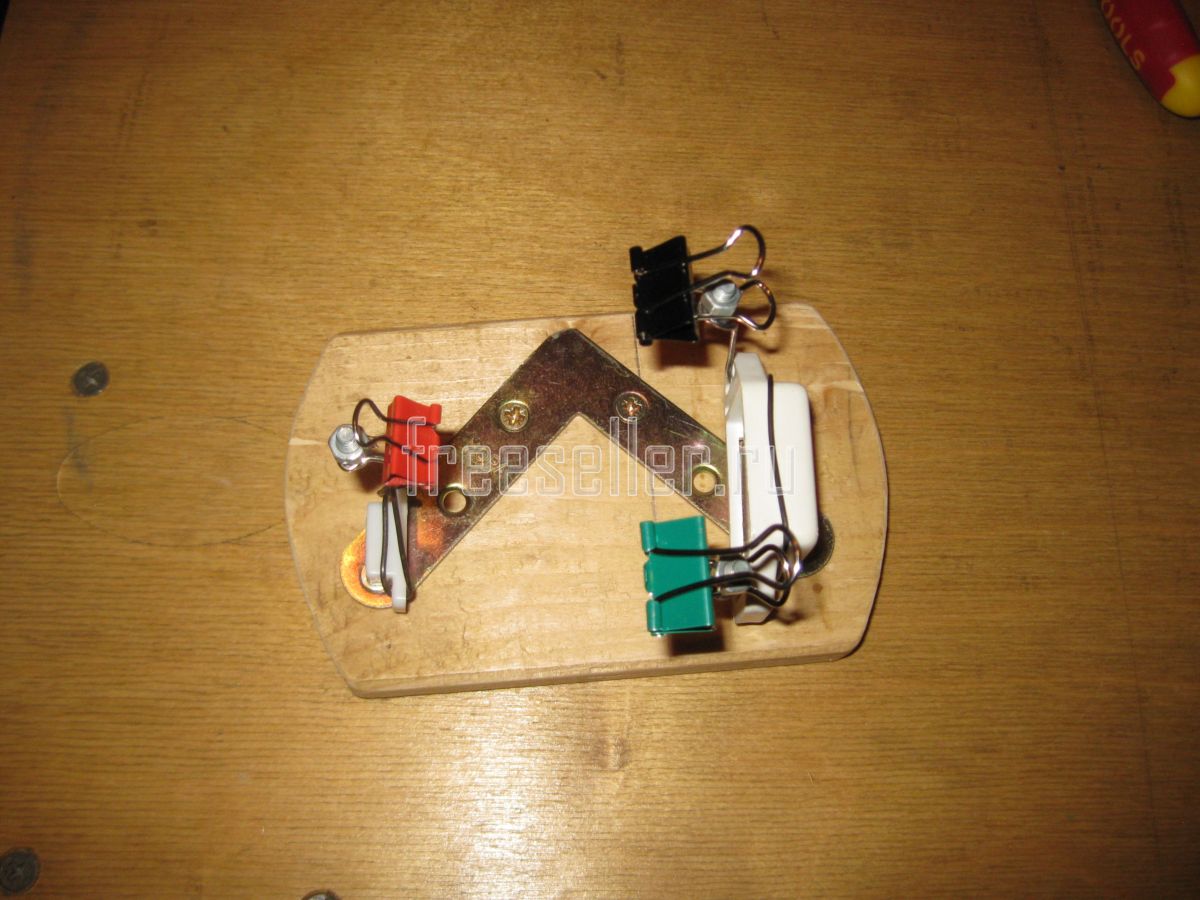

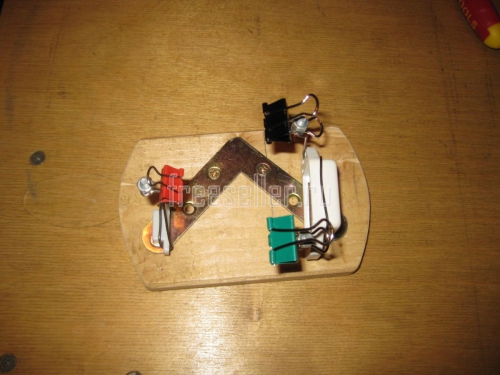

Можно также различным образом, комбинировать взаимное расположение двух магнитов с зажимами на подставке. Можно сближать и отдалять их друг от друга, поворачивать и т.д. Тем более что держатся магниты на мебельном уголке достаточно прочно.



Третья рука - для пайки на магнитной подставке Третья рука - для пайки на магнитной подставке Третья рука - для пайки на магнитной подставке

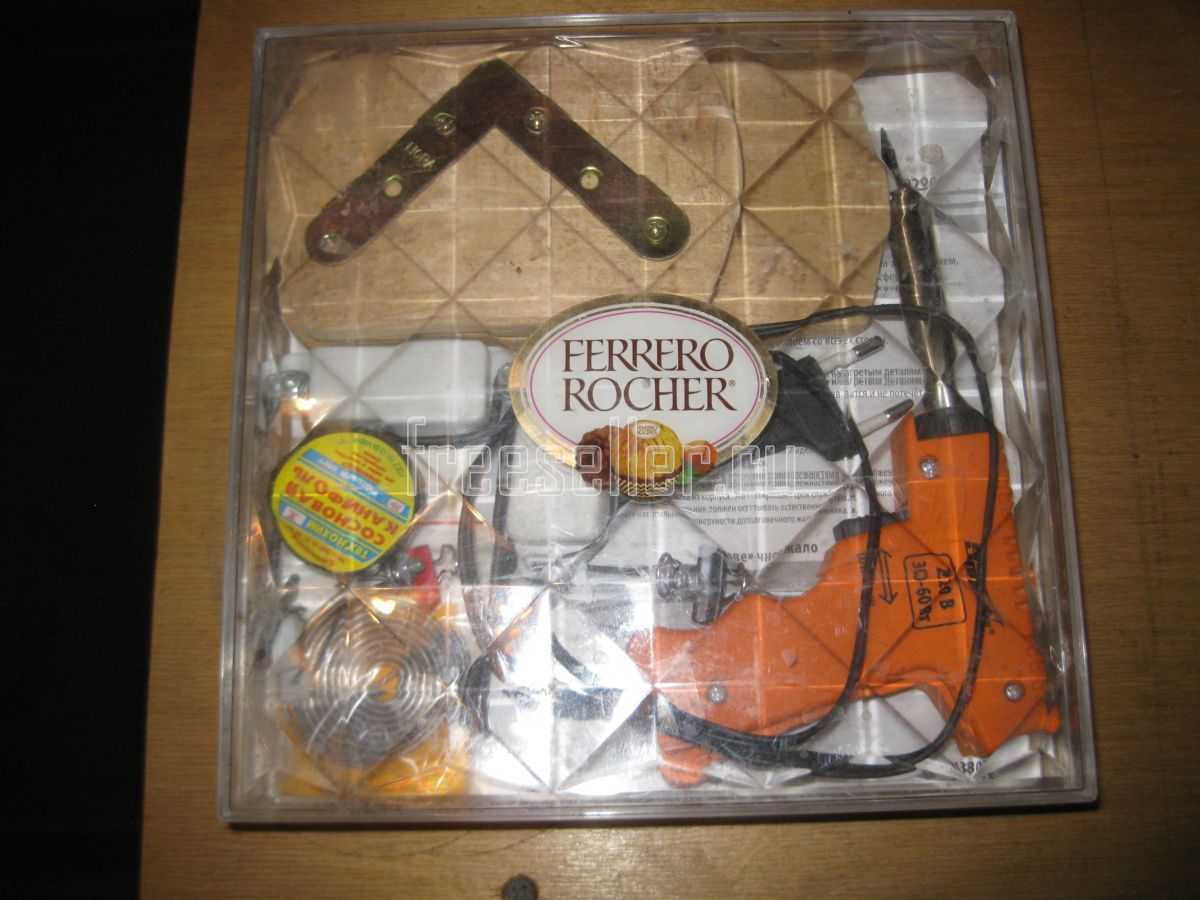

Ну а после работы, можно опять же очень быстро снять магниты с зажимами и убрать их в коробку вместе с паяльником и его подставкой.



Третья рука - для пайки на магнитной подставке



В общем, получилось довольно удобно.

Пожалуй, единственное замечание, которое я могу сделать, это то, что вместо канцелярских зажимов все же лучше использовать «крокодилы». Но у меня на данный момент их просто не было под рукой. В будущем же, когда обзаведусь крокодилами, обязательно заменю ими канцелярские зажимы.

Ну и на этом у меня все! Всем пока и побольше интересных и нужных самоделок!
