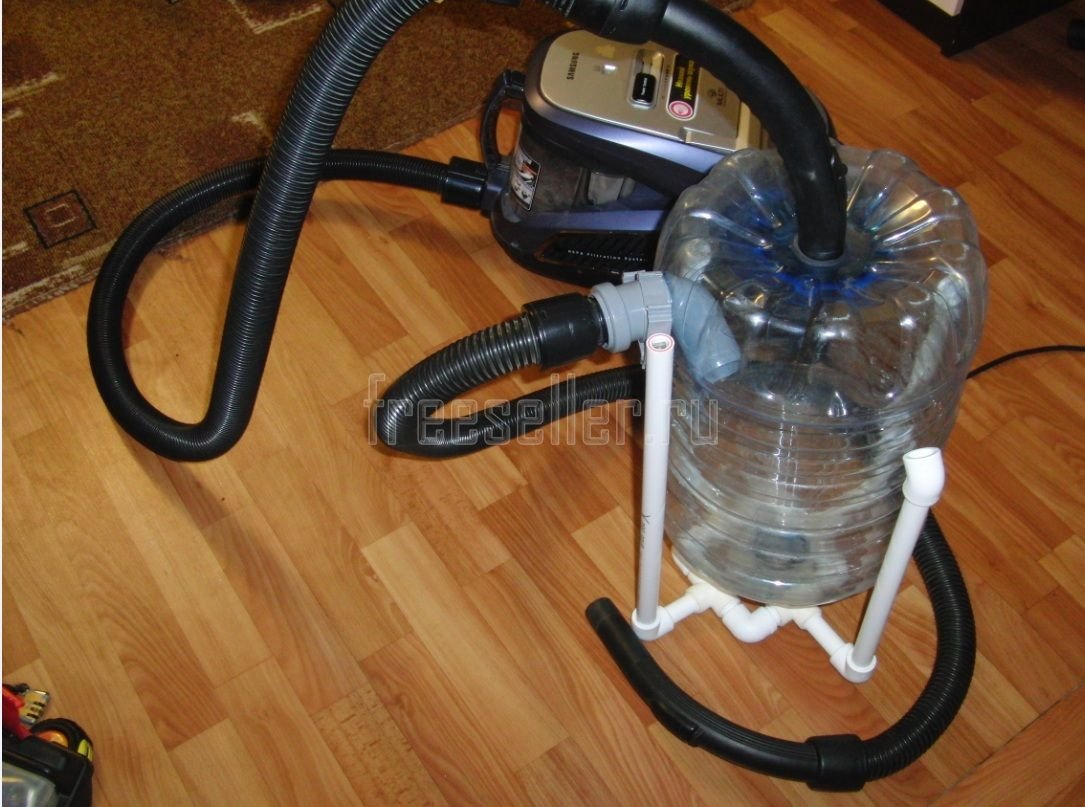

Самодельный циклон для пылесоса

Самодельный циклон для пылесоса из пластиковой бутылки. Делаем циклон из пластиковой бутыли на 19 литров для сбора опилок и другого мусора в домашней мастерской.

При использовании обычного пылесоса для сбора опилок мешок очень быстро наполняется. Для себя я решил эту проблему - собрал циклон или сепаратор для работы с электроинструментом.

Собран из доступных и дешёвых материалов:

- пустая бутыль на 19 литров;
- фитинг для канализации на 40 мм. (с отводом на 90 градусов);
- муфта и хомут также на 40 мм;
- полипропиленовая труба и фитинги на 20 мм;
- старый шланг от пылесоса;
- полиэтиленовый пакет и резинка.

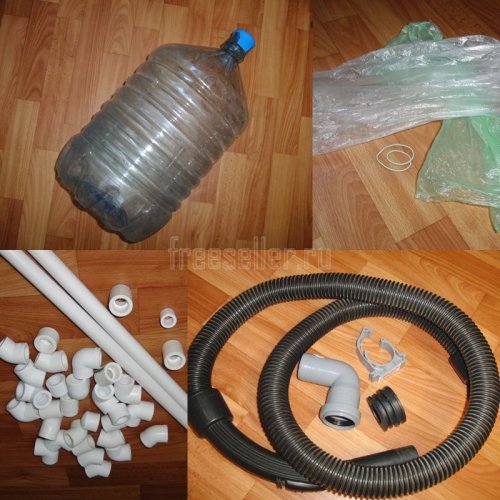

Материалы для изготовления циклона из пластиковой бутылки

Сборка циклона

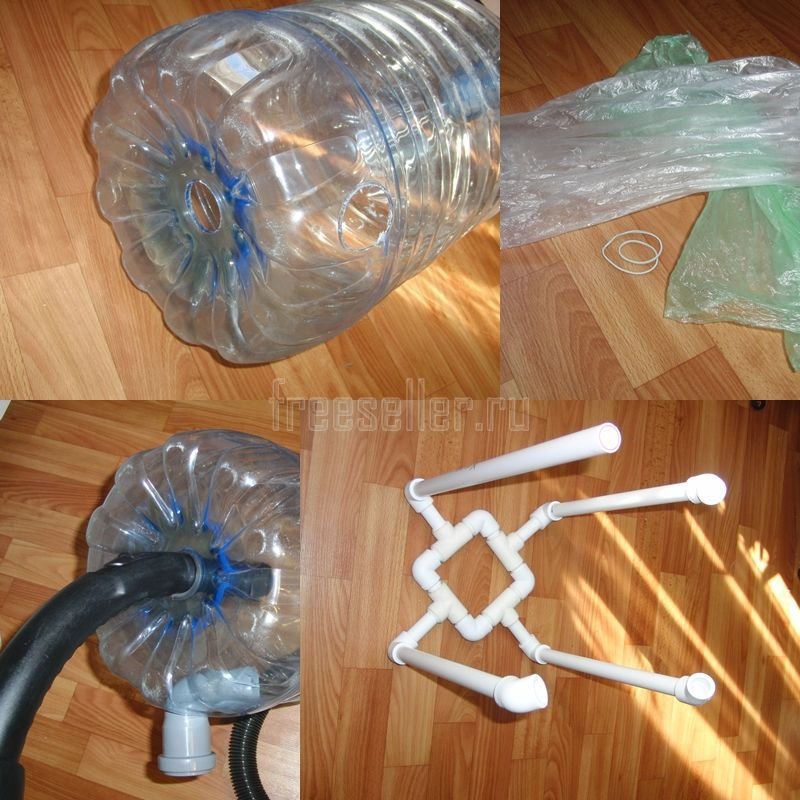

В днище и сбоку бутыли были просверлены коронкой два отверстия на 40 мм. Одно отверстие под шланг от пылесоса, а другое для шланга, через которое будет всасываться стружка. Из полипропиленовой трубы была сварена стойка для удерживания бутыли от опрокидывания. Эта была самая трудоёмкая работа при сборке всей моей конструкции.



На стойке есть хомут для фиксации шланга. А на горлышке бутыли надет
пакет для сбора мусора и стянут резинкой. После окончания работы (уборки), бутыль приподнимается, и весь мусор попадает в мешок.

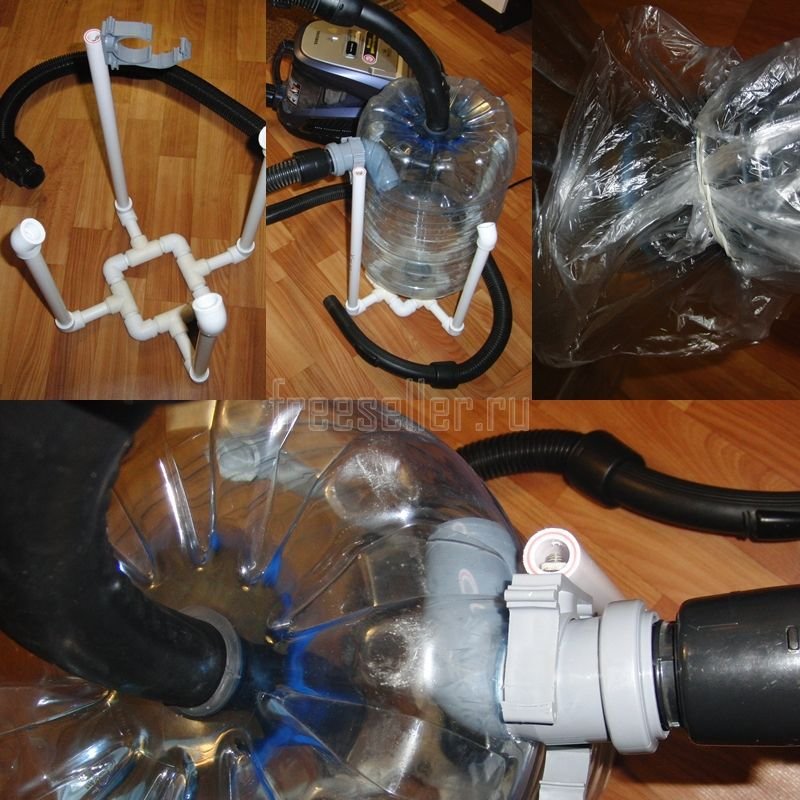

Изготовление самодельного циклона своими руками

В основном циклон был собран для работы с мини циркулярной пилой и лобзика, при использовании которых много опилок, но он хорошо зарекомендовал себя и при сборе обычного мусора, так как менять мешок для сбора пыли теперь нет необходимости: он почти пуст.

Изготовление самодельного циклона своими руками

Получилась очень выгодная и полезная самоделка!

Своими руками - Циклон для пылесоса

Полезные Самоделки


Комментарии пользователей (4)
  1. leha 72 31
    #1 leha 4 июля 2017 08:34
    Конструкция циклона интересная,

    Подойдет для бытовых целей, для строительных нужд- все таки кажется пылесос будет слабоват.

    для удобства неплохо было бы еще платформу передвижную сделать - все таки удобнее было бы перемещать все эти громоздкие конструкции.

  2. Михаил Рамзаев 154 48
    #2 Михаил Рамзаев 4 июля 2017 08:44
    С пылесосом всё в порядке wink А к платформе приделаю "ноги" laughing. Согласен, что передвижная удобней!

    1. kirill 114 35
      #3 kirill 5 июля 2017 08:23
      С пылесосом все в порядке -потому что используете его для бытовых целей.
      При профессиональном использовании пылеудаление, при штроблении и других тяжелых работах - пылесосу жить максимум дня 3.

  3. Михаил Рамзаев 154 48
    #4 Михаил Рамзаев 5 июля 2017 09:25
    Как я и писал он для сбора опилок и другого бытового мусора. При штроблении нужна другая модель mask
