Самодельный каркас для кабеля удлинителя

Достаточно простой в изготовлении, каркас для удлинителя (кабеля длиной 50 метров), сделанный из отрезка доски.
Привет мастерам и самодельщикам!

Недавно на сайте «Полезные самоделки», один автор поделился идеей каркаса для переноски и намотки кабеля, вырезанного из куска ламината (?Переноска для кабеля из ламината???).

На мой взгляд, идея эта достаточно удачная, поскольку каркас из ламината достаточно прочный и при этом легкий, но главное, мне понравилось то, что автор в своей конструкции каркаса, сделал достаточно большие по размеру вырезы для кабеля. В результате, такой каркас запросто подойдет для намотки даже очень длинного кабеля.

Однако нужно отметить, что если под рукой нет ламината или иного прочного и жесткого материала (например, фанеры), то неплохой каркас для кабеля-удлинителя, вполне можно сделать из подходящего отрезка обычной доски.

В связи с этим, я хочу поделиться своим опытом изготовления и использования такого каркаса.

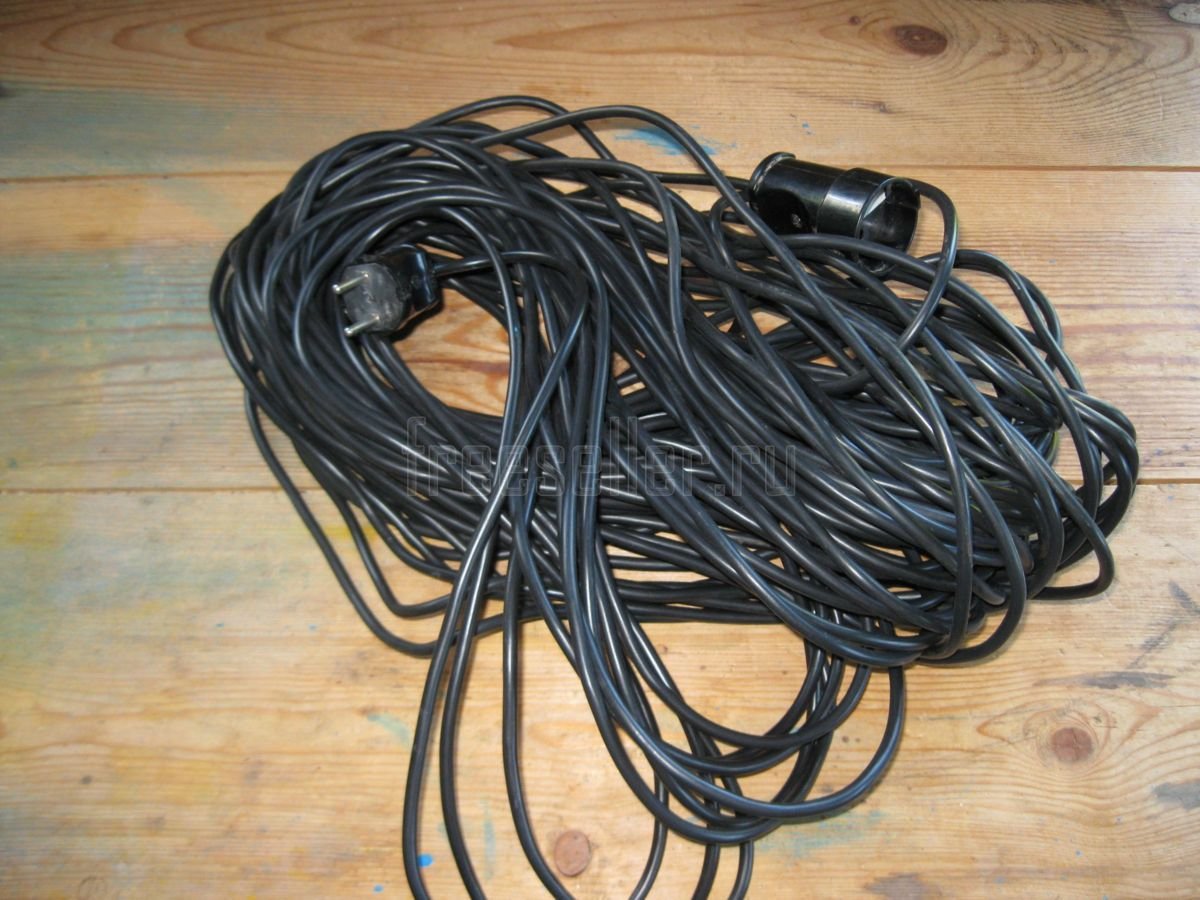

Еще несколько лет назад, я купил вот такой кабель-удлинитель длиной 50 метров.

Кабель удлинитель длинной 50 метров

Естественно, что использовать такой длинный кабель без каркаса очень неудобно, поэтому я сделал для него вот такой каркас из обрезка доски, толщиной 2 см, шириной 15 см, и длиной около 45 см.

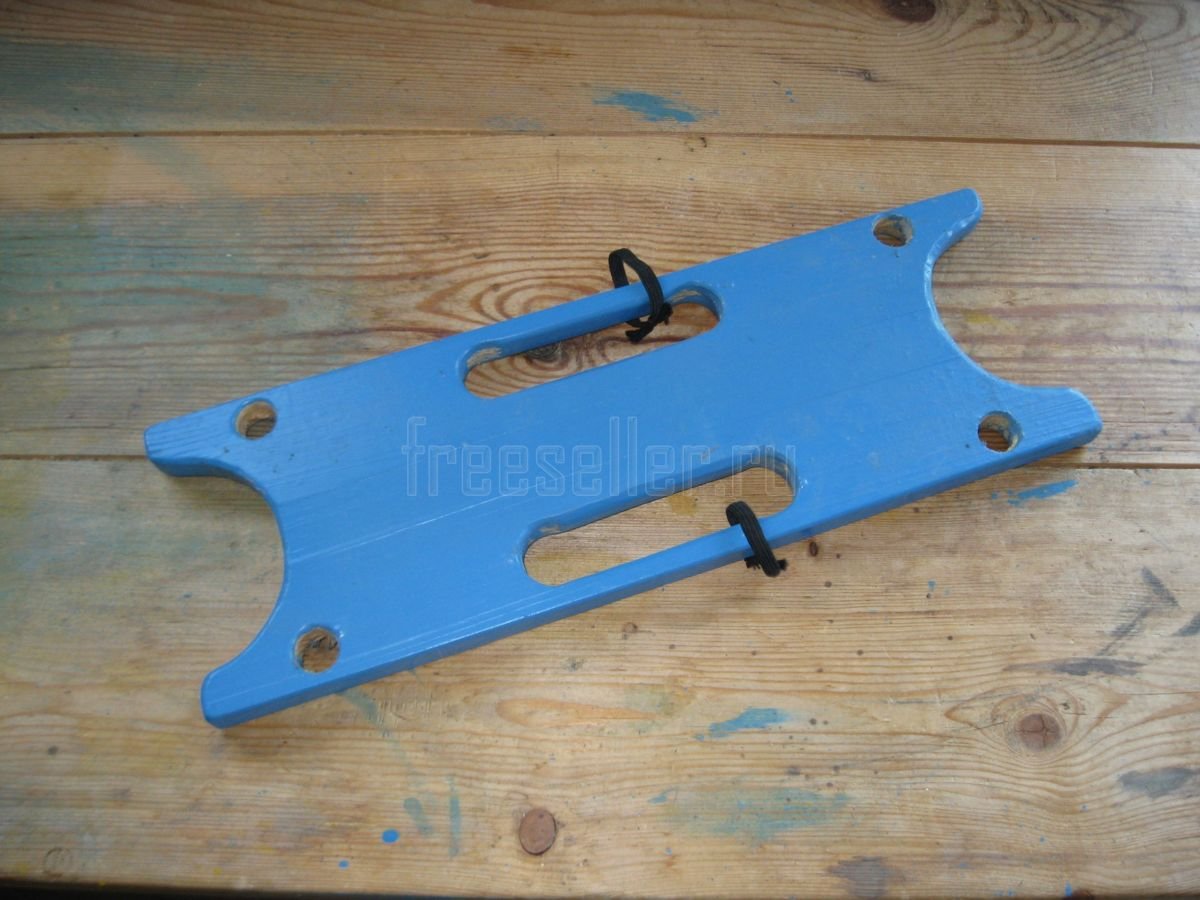

Самодельный каркас для кабеля удлинителя 50 метровСамодельный каркас для кабеля удлинителя 50 метров

При этом из инструментов мне понадобились электролобзик с пилкой для фигурного реза, и электродрель с набором перовых сверл по дереву. Дополнительно я также использовал нож и наждачную бумагу.




Рассмотрим подробнее, особенности конструкции моего варианта каркаса.

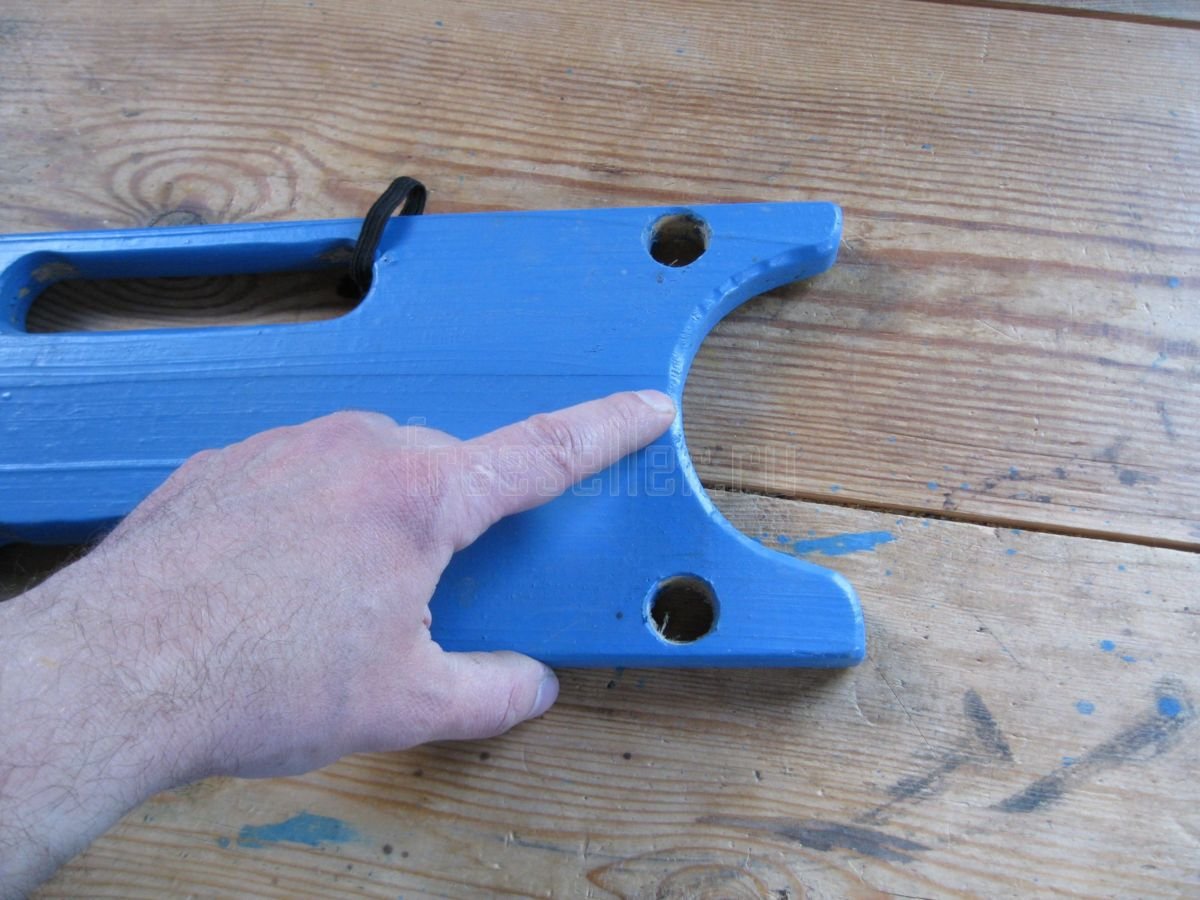

Сначала я выпилил с двух сторон заготовки полукруглые выемки для намотки кабеля. Острые кромки притупил при помощи ножа.

Самодельный каркас для кабеля удлинителя - Полукруглые выемки для намотки кабеля

Далее просверлил целых четыре отверстия диаметром 20 мм, по углам каркаса для того, чтобы его можно было вешать на крючок или гвоздик в каком угодно положении.

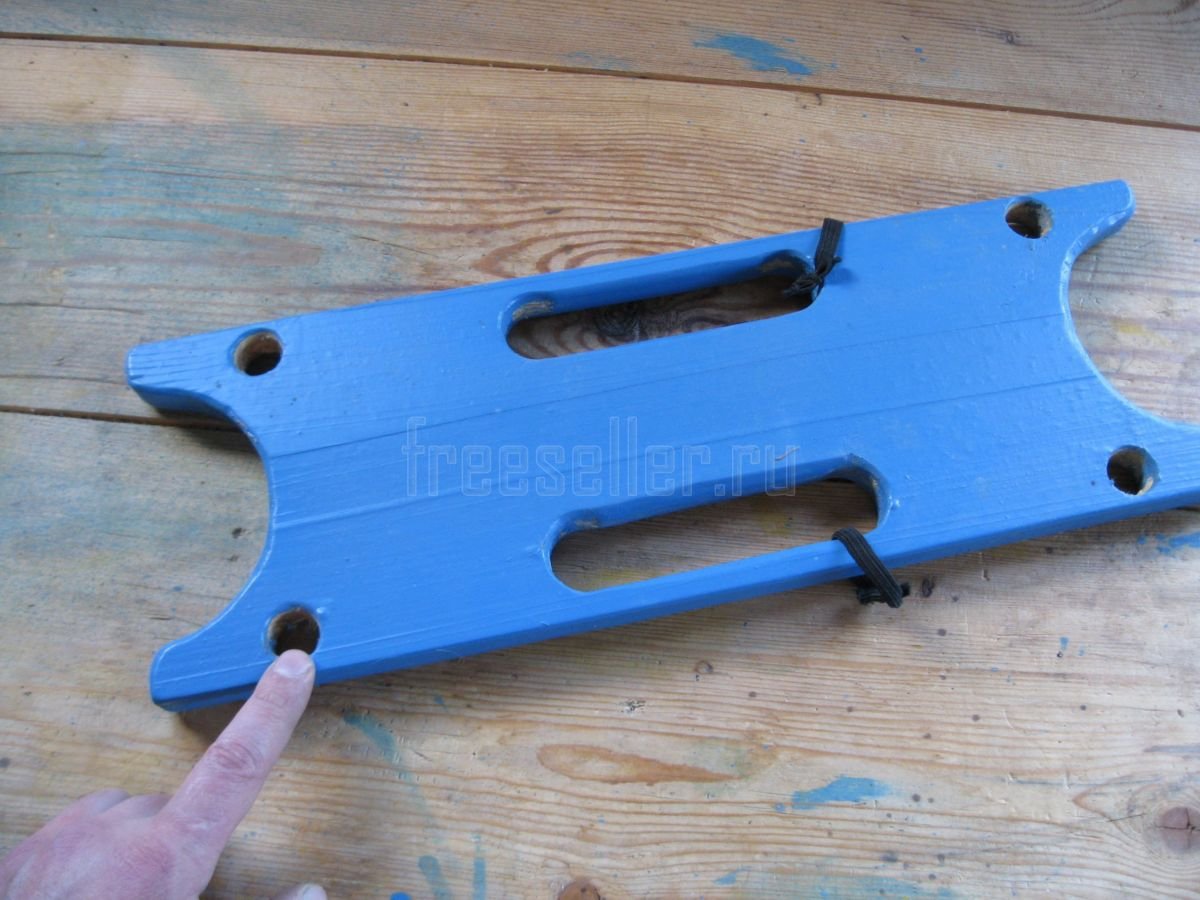

Самодельный каркас для кабеля удлинителя - отверстия для подвешивания на гвоздик

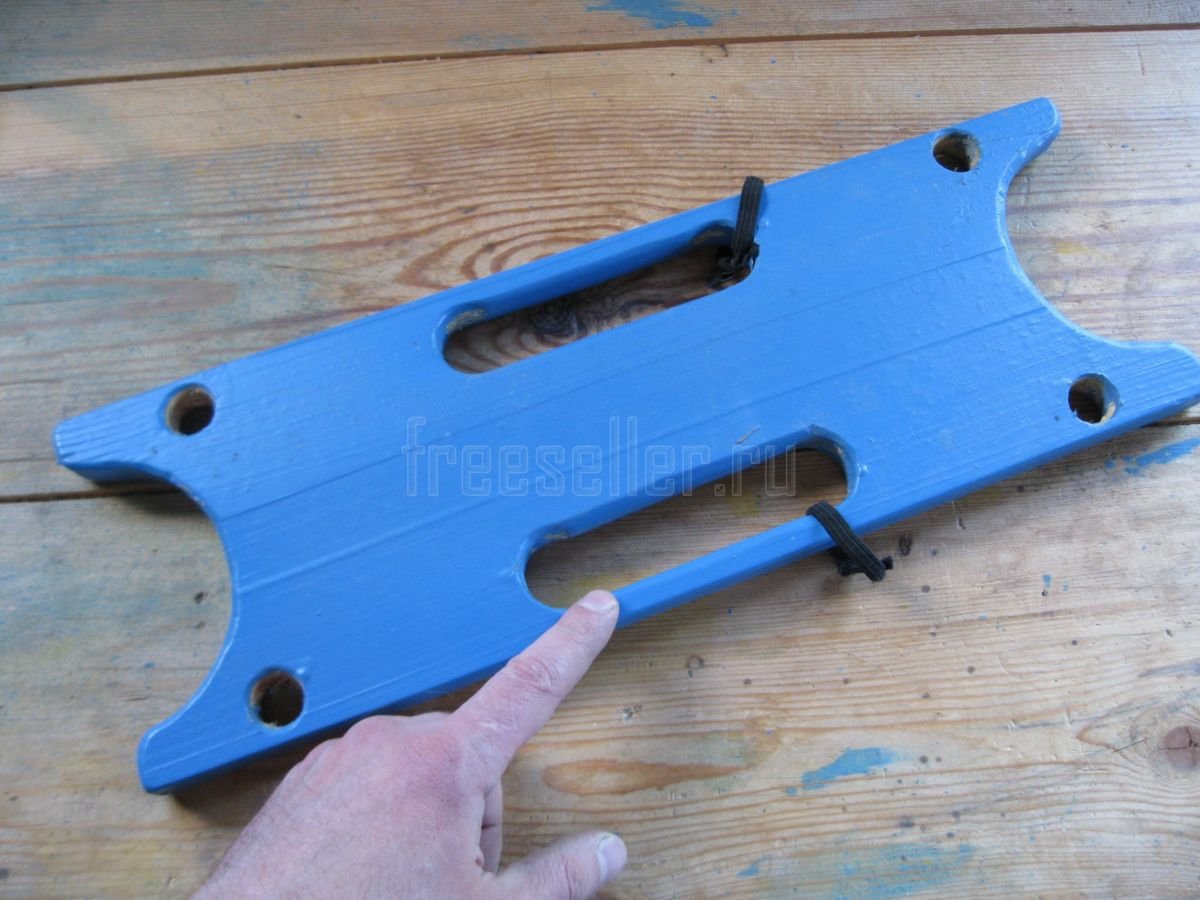

А затем сделал вырезы с двух сторон для рукояток.

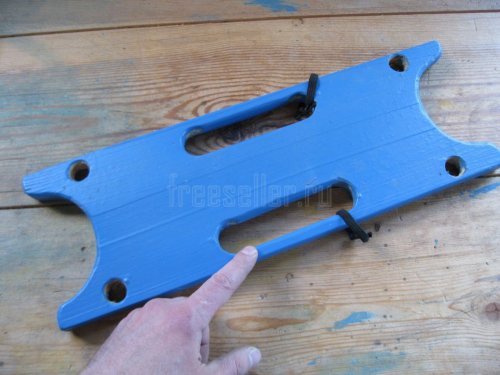

Самодельный каркас для кабеля удлинителя - вырезы для рукояток

Таким образом, на данном каркасе я сделал две рукоятки с разных сторон, опять же для удобства намотки кабеля и переноски каркаса.


Все острые кромки я притупил ножом и обработал наждачной бумагой, а затем покрасил каркас.
Помимо этого, на каждую рукоятку я привязал по небольшой резинке.

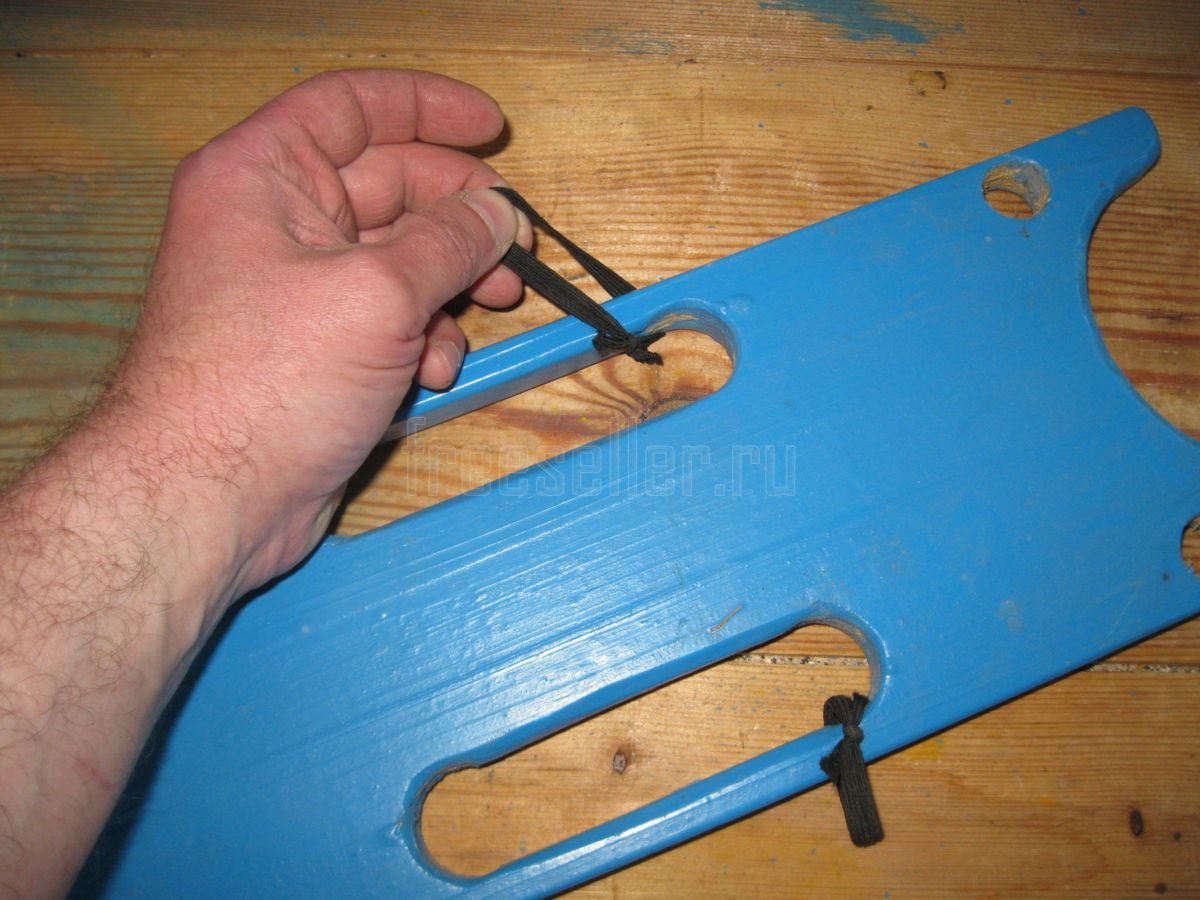

Самодельный каркас для кабеля удлинителя - резинки на рукоятке

Эти резинки нужны для фиксации концов кабеля, чтобы не болтались и не мешали при намотке и смотке кабеля. Хотя надо отметить, что со временем эти резинки несколько растянулись, поэтому вместо резинок лучше было бы использовать ленту «липучку».

Чтобы намотать кабель на данный каркас, сначала фиксируем один из его концов резинкой.

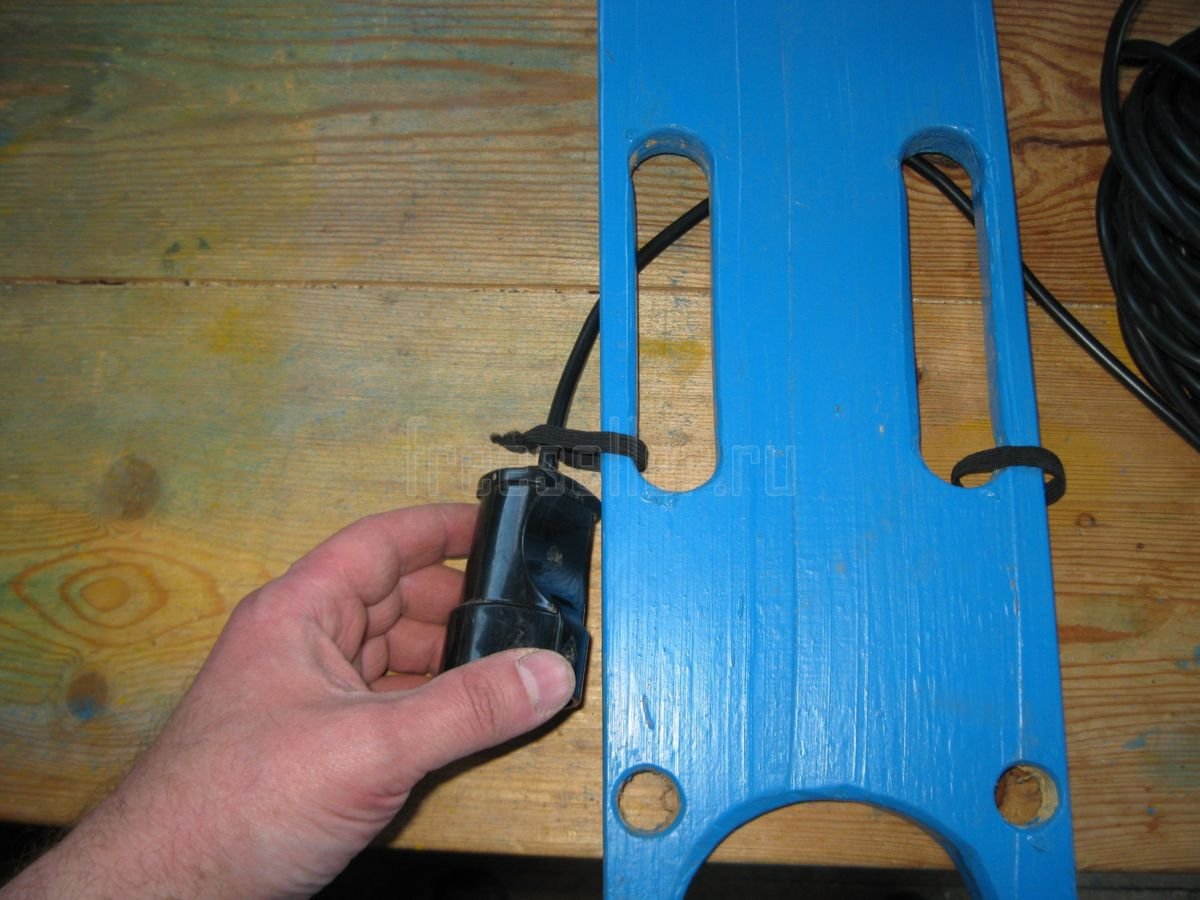

Как наматывать кабель удлинитель на каркас - начало намотки

А затем начинаем наматывать кабель.

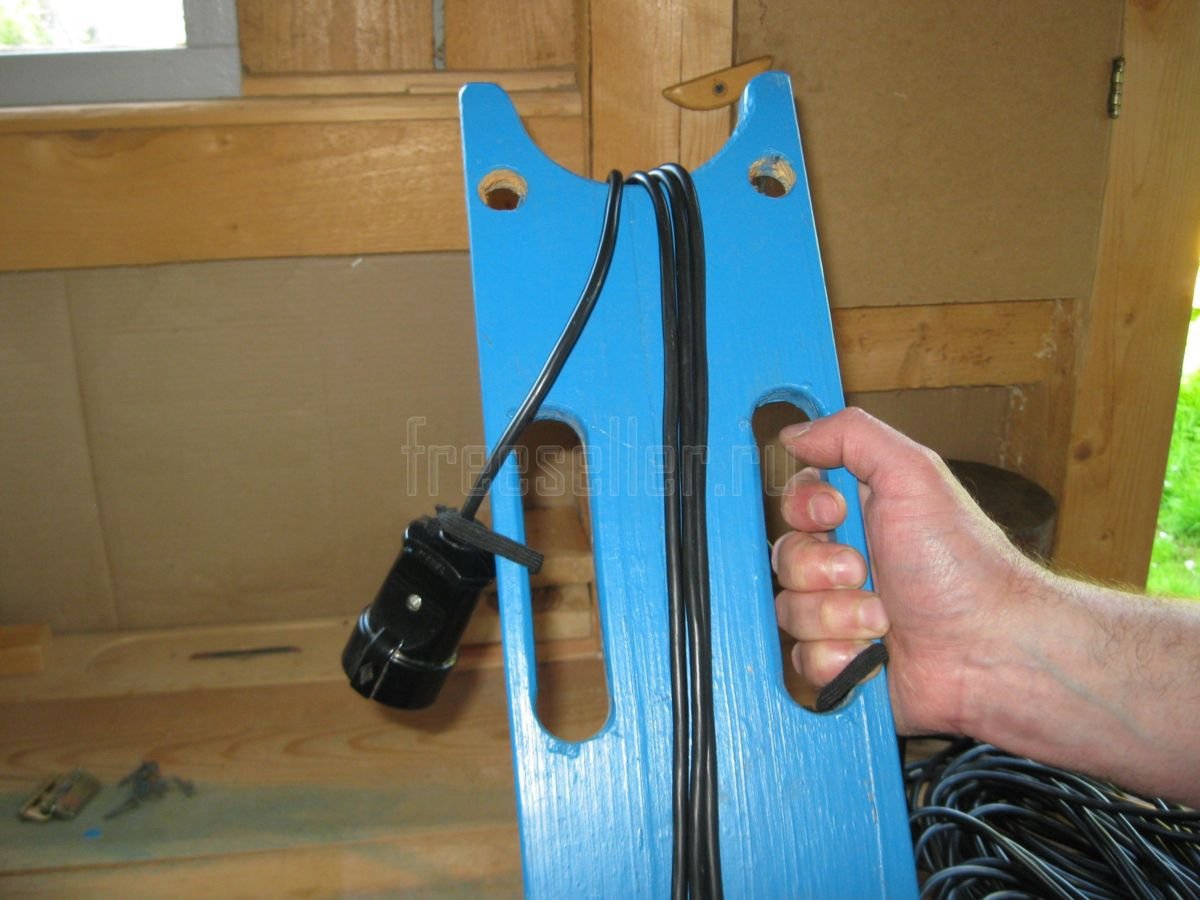

Как наматывать кабель удлинитель на каркас - начало намотки

После намотки, можно также зафиксировать резинкой и второй конец кабеля, чтобы не разматывался и не болтался.

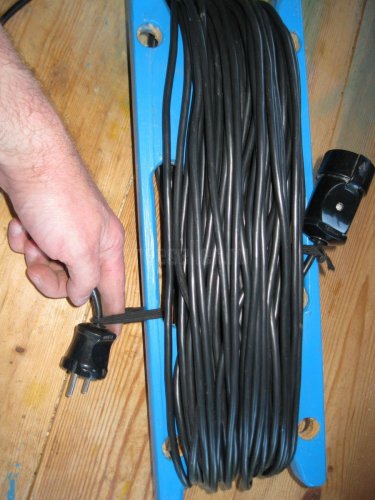

Как наматывать кабель удлинитель на каркас - фиксация для намотки

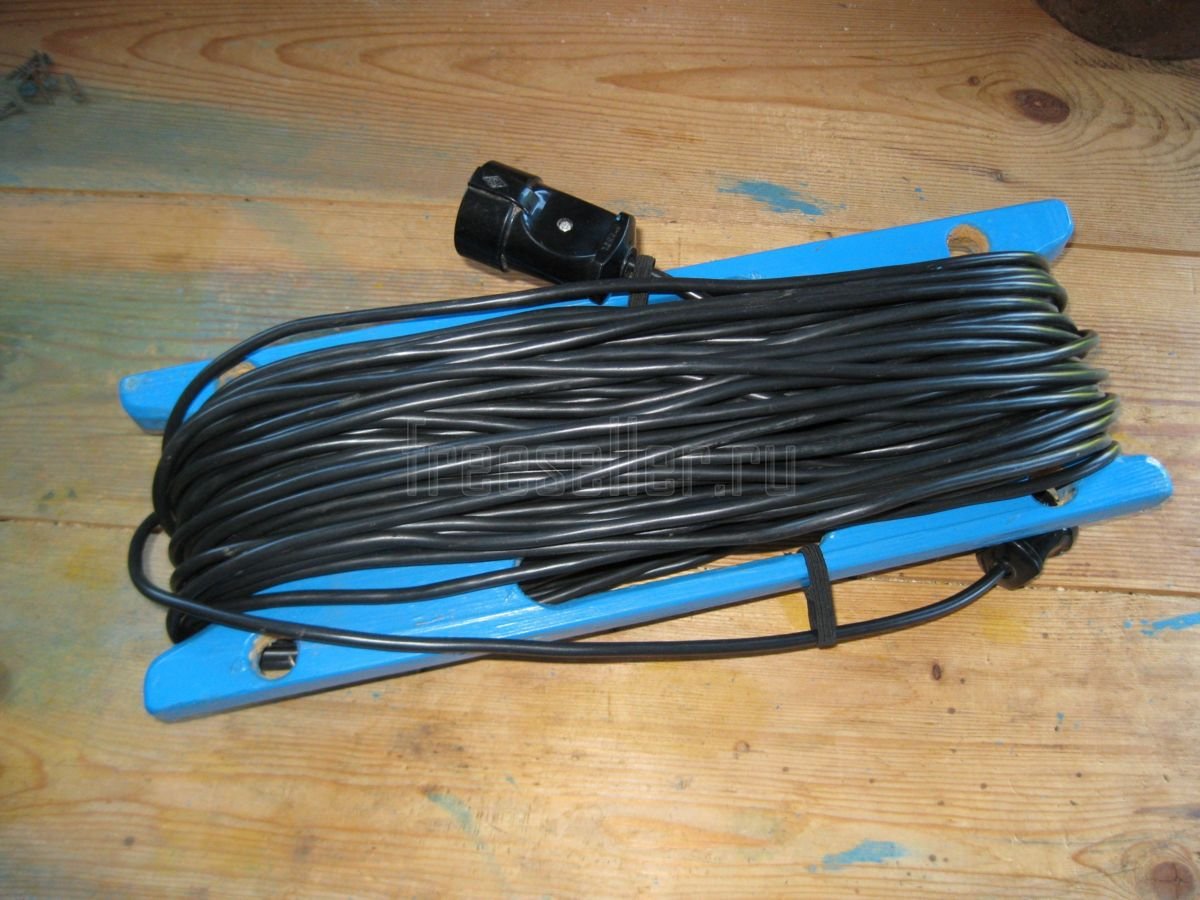

И вот кабель полностью намотан на каркас.

Кабель удлинитель на самодельном каркасе

Весит он довольно прилично, примерно 3-3,5 кг, однако благодаря рукояткам на каркасе его удобно и достаточно легко переносить.

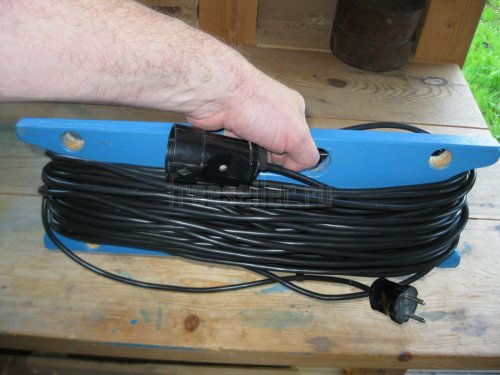

Переноска кабеля удлинителя на самодельном каркасе

Также этот каркас удобно вешать на гвоздь или на крючок, причем делать это можно в любом положении или ориентации каркаса, благодаря тому, что в каждом углу есть отверстие.

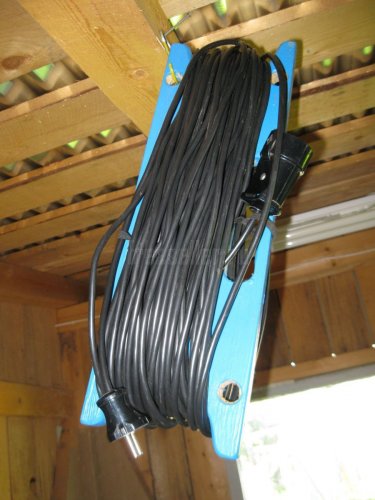

Хранение кабеля удлинителя на самодельном каркасе

В общем, можно сказать, что каркас данной конструкции получился достаточно удобным и практичным так, что после нескольких лет эксплуатации, я им вполне доволен.

Ну и на этом у меня все! Всем пока и побольше полезных самоделок в домашнем хозяйстве!
