Самодельная установка для распиливания дров

1 комментарий 62 315 просмотров

Конструкция проста в изготовлении, все узлы механической части использованы (с небольшими переделками) от старых механизмов. Основа ее - рама, сваренная из уголков № 5. С одной стороны закрепляют козелки для дров, а с другой на кронштейнах устанавливают ось. Она служит шарниром для поворотной пластины - основания силовой установки. Пластина - стальной лист толщиной 3 мм - крепится к уголку, приваренному к оси. Она имеет отверстия для фиксации электродвигателя и приводного механизма пилы. Для придания пластине продольной жесткости снизу крепится второй уголок. Между ним и пластиной по оси одного из отверстий крепления электродвигателя помещают шайбу, благодаря которой можно регулировать натяжение ремня, затягивая или отпуская один из винтов мотора и изменяя тем самым изгиб пластины.

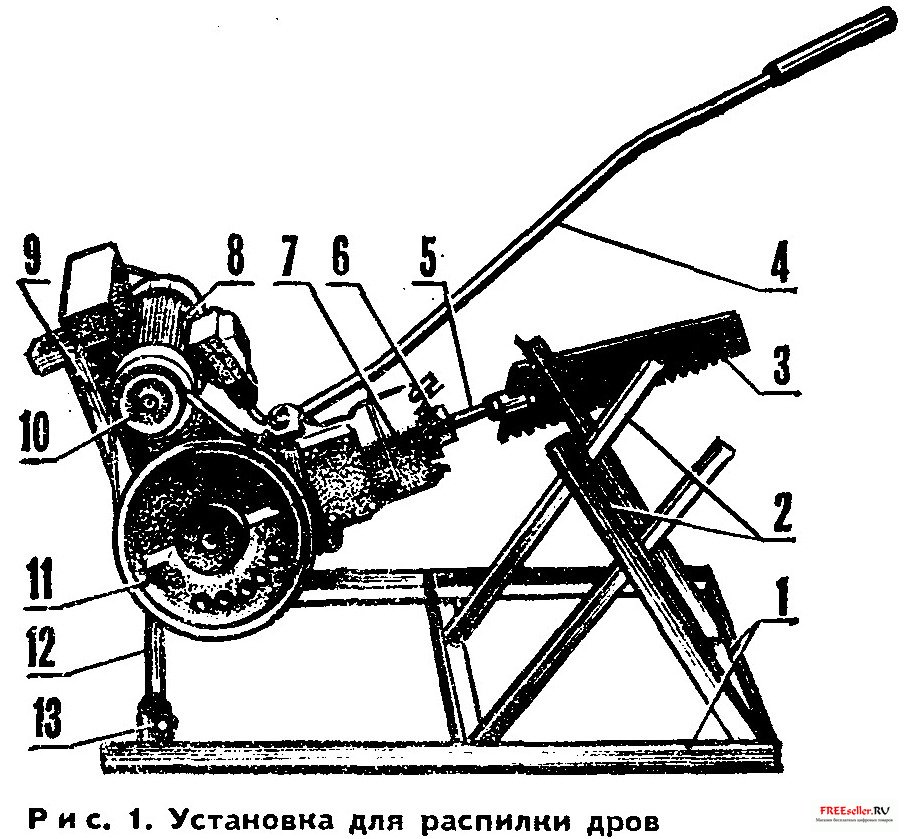

Рис. 1. Установка для распилки дров:
1 - опорная рама, 2 - козелки, 3 - пила, 4 -рычаг, 5 - шток, 6 - втулка, 7 - цилиндр, 8 -электродвигатель, 9 - пластина-основание, 10 -шкив электродвигателя, 11 - шкив-маховик, 12 - ось, 13 - кронштейн.





Рис. 2. Несущая рама:
1 - козелки, 2 - опорная рама, 3 - ось, 4 - пластина-основание, 5 - ограничитель, 6 - шайба, 7 - уголок.

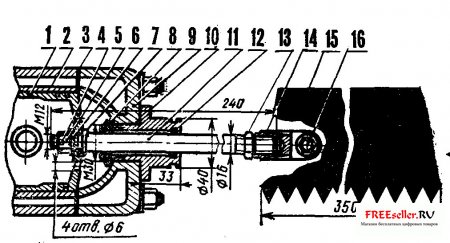

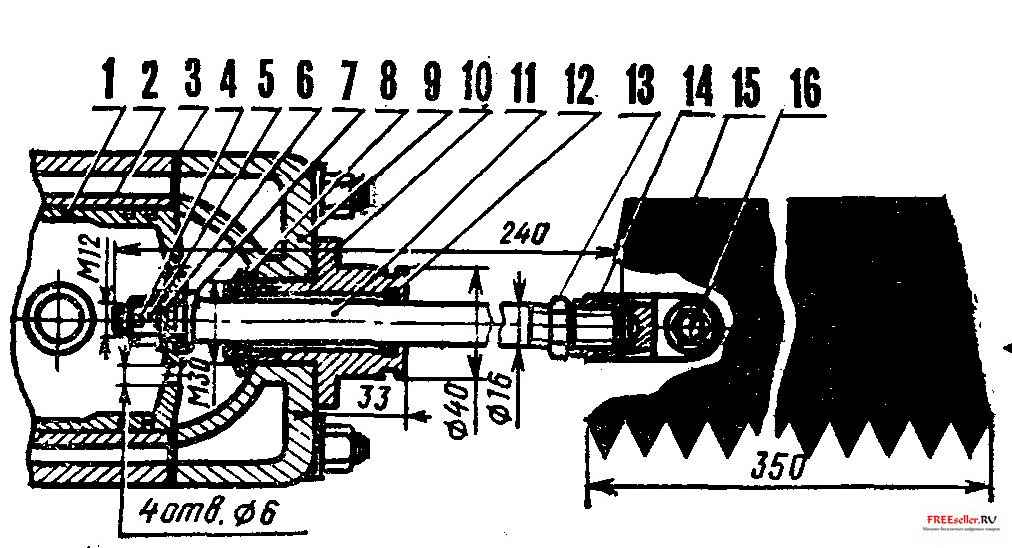

Рис. 3. Приводной механизм:
1 - поршень, 2 - цилиндр, 3 - прокладка, 4 - шплинт, 5 - гайка, 6 - шайба, 7 - стопорная шайба, 8 - гайка, - головка цилиндра, 10 - втулка, 11 - шток, 12 - сальник, 13 - контргайка, 14 - держатель пилы, 15 - пила, 16 - болт с гайкой и шайбой.


В качестве приводного механизма пилы используется с небольшими усовершенствованиями пусковой двигатель трактора ПД-10. Прежде всего необходимо заменить стандартный шкив на больший - ? 260 мм. Лучше использовать от списанного тракторного двигателя Д-37. Он будет работать как маховик, поскольку у него есть противовес, компенсирующий поступательное движение пилы. Отверстие под свечу следует увеличить до 30 мм и вставить в него втулку с сальником, фиксирующимся в головке цилиндра гайкой М30. Поршень двигателя тоже подвергают доработке: строго по центру высверливается отверстие ? 12 мм и вокруг него четыре отверстия ? 6 мм для того, чтобы избавиться от компрессии. Рядом с центральным отверстием высверливают углубление ? 4 мм для фиксатора стопорной шайбы, которая надевается на шток. Последний представляет собой стальной пруток длиной 240 мм и ? 16 мм. Один конец его имеет резьбу М16, а другой - М12 и лыску для стопорной шайбы. В цилиндре шток фиксируется гайкой М12. На противоположный конец навинчивается держатель пилы и закрепляется контргайкой в требуемом положении. В качестве пилы можно использовать обычную ручную ножовку, обрезанную до 350 мм. Самое главное, чтобы при установке рабочего органа его режущая кромка была строго параллельна ходу штока. Исходя из этого, следует делать вырез под держатель.

От шкива двигателя ? 85 мм (от автомобильного генератора) к кривошипно-шатунному механизму привод осуществляется клиновидным ремнем А-800, при этом расстояние между центрами шкивов должно быть 205 мм.

Изготовленное устройство хорошо себя зарекомендовало в эксплуатации. С его помощью одному человеку легко справиться с заготовкой дров на зиму.



Е. СЫЧЕВ, г. Корсунь-Шевченковский, Черкасская обл..
"Моделист-Конструктор" 1988, №9
