Бутылкорез для нарезания пластиковой бутылки в ленту своими руками.


Бутылкорез для нарезания пластиковой бутылки в ленту своими руками. Новая версия.
Мануал по изготовлению новой версии станка для нарезки ленты из пластиковой бутылки.

В моей предыдущей работе я описывал процесс изготовления станка для нарезки ленты из пластиковых бутылок, многим этот станок понравился, а так же один из читателей в комментариях написал, что сделал себе такой же! И вот как и обещал, я выкладываю другую версию этого станка, более усовершенствованную в работе и легкую в изготовлении.

Необходимые материалы:

  • обрезок швеллера;

  • лезвие канцелярского ножа;

  • шпилька с гайками;

  • ножовка по металлу.



Материалы для изготовления бутылкореза своими руками



Изготовление бутылкореза своими руками

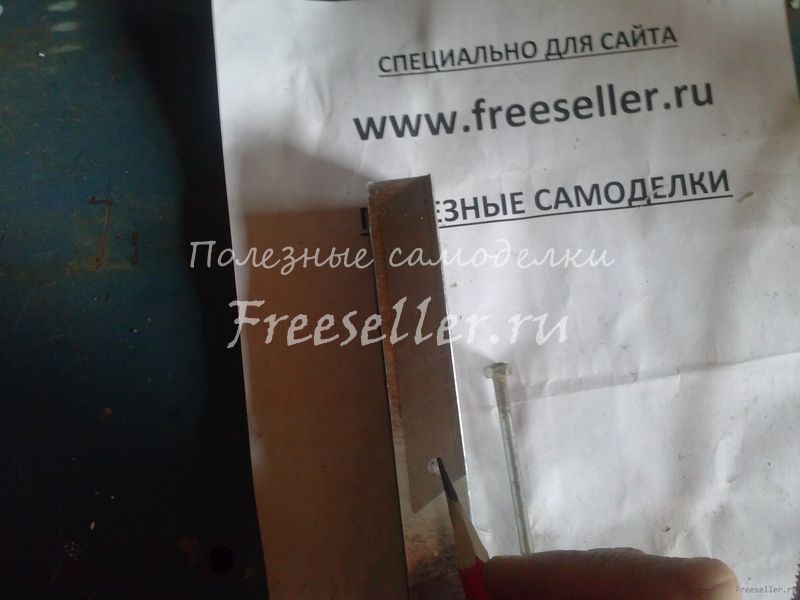

Сперва отпиливаем кусок швеллера, прикладываем к нему лезвие ножа и карандашом отмечаем где просверлить отверстие:



Изготовление бутылкореза для пластиковых бутылок своими руками

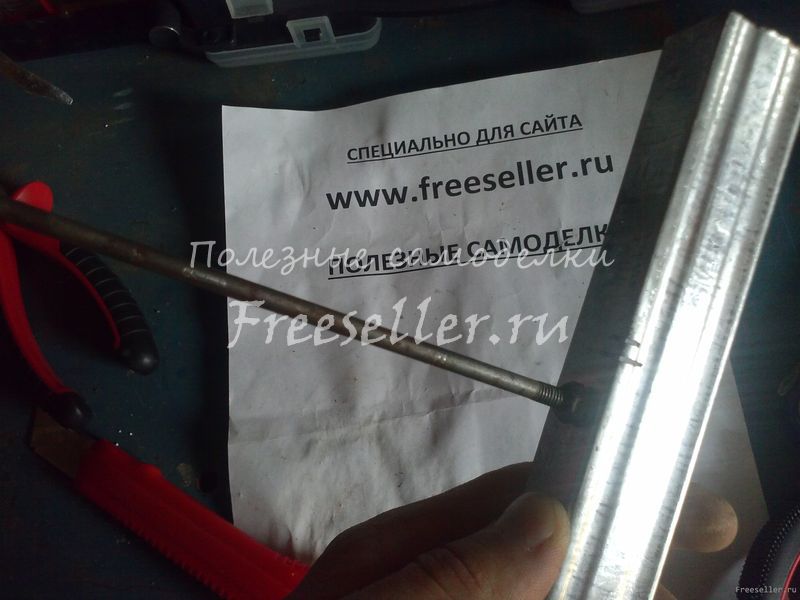

Затем зажимаем швеллер в тисках и делаем отверстие:



Изготовление бутылкореза для пластиковых бутылок своими руками

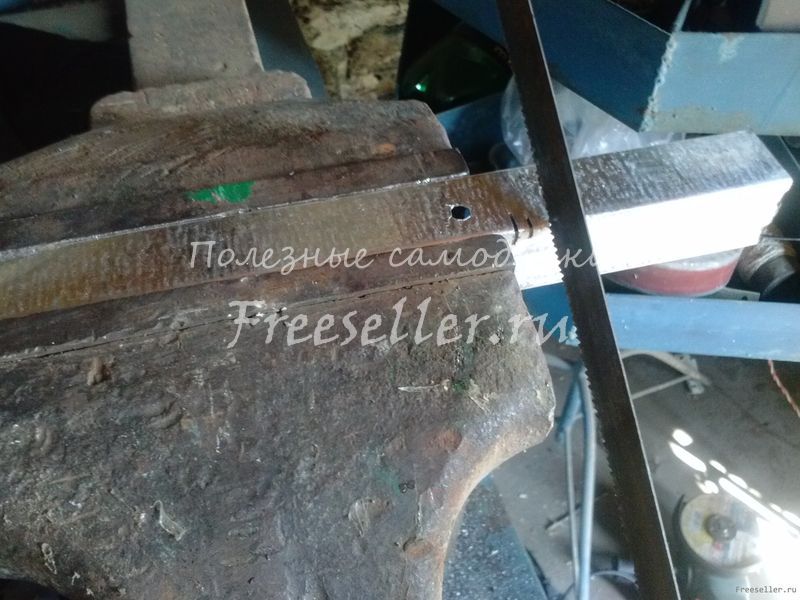

После этого ножовкой по металлу пропиливаем отверстия такого размера, какого хотите чтобы была разрезаемая лента, я сделал 2 пропила для начала, в дальнейшем их можно будет добавить:



Изготовление бутылкореза для пластиковых бутылок своими руками

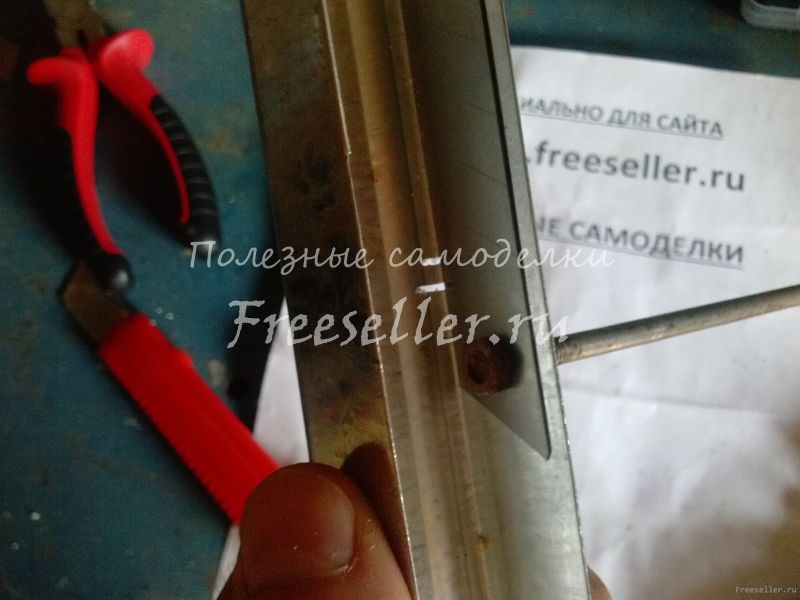

Теперь вставляем лезвие как показано на фото ниже и зажимаем его шпилькой:



Изготовление бутылкореза для пластиковых бутылок своими руками

Изготовление бутылкореза для пластиковых бутылок своими руками

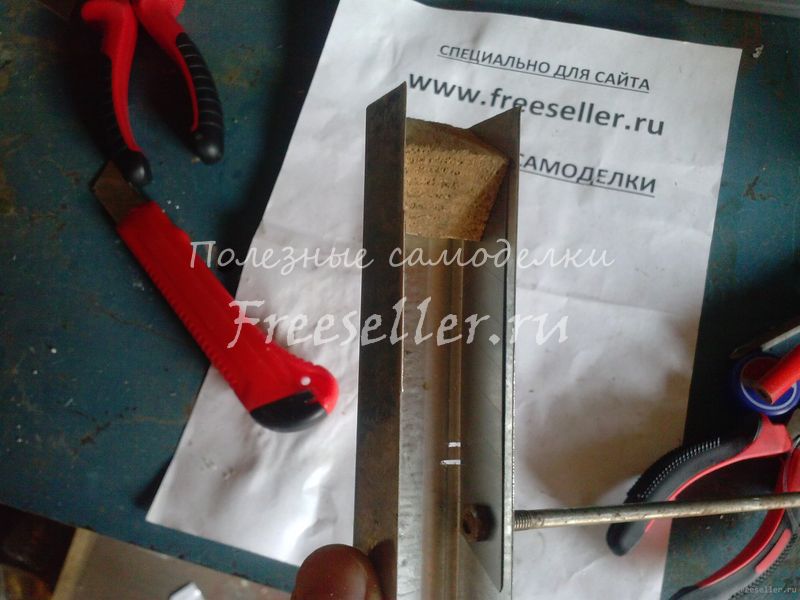

Чтобы лезвие ножа в процессе эксплуатации "не играло", нужно поставить распорку из кусочка доски:



Изготовление бутылкореза для пластиковых бутылок своими руками

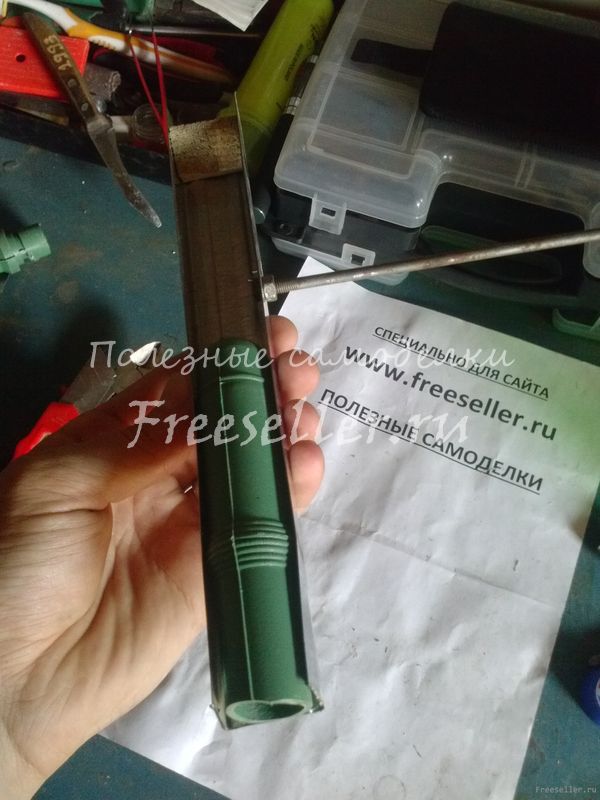

Чтобы удобно было держать руками "бутылкорез", а так же фиксировать его в удобном для нас месте, изготавливаем ручку.


Идеально подошла ручка от вантуза.



Бутылкорез для пластиковых бутылок своими руками

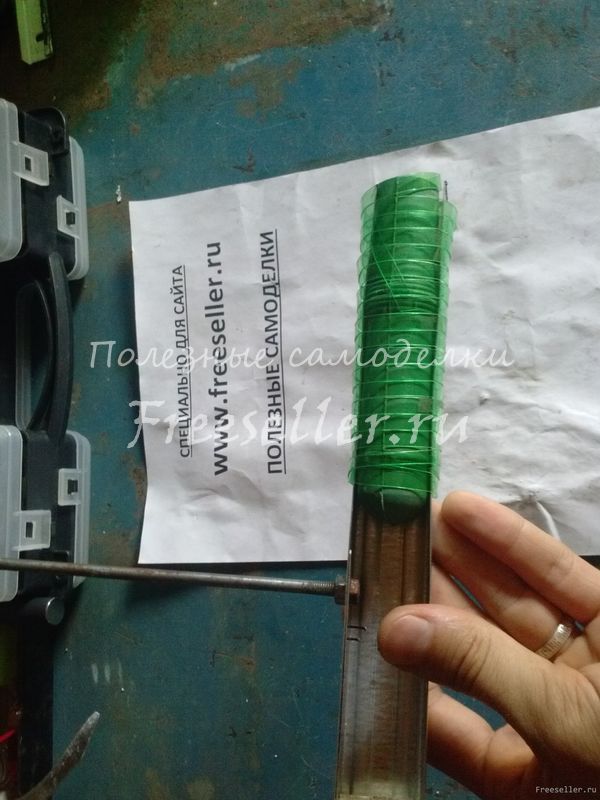

Вставляем ее в швеллер и обматываем уже знакомой нам лентой из пластиковой бутылки



Изготовление бутылкореза для пластиковой бутылки своими руками

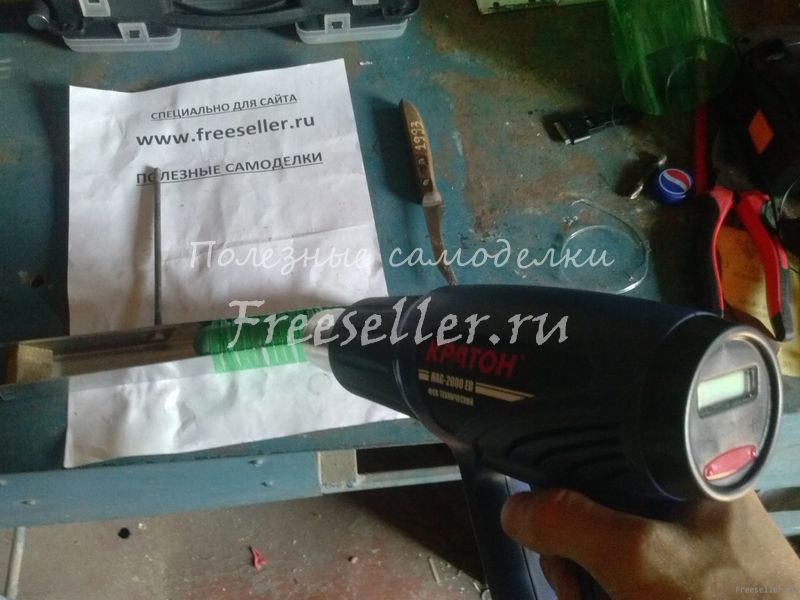

Нагреваем её строительным феном:



Изготовление бутылкореза для пластиковой бутылки своими руками

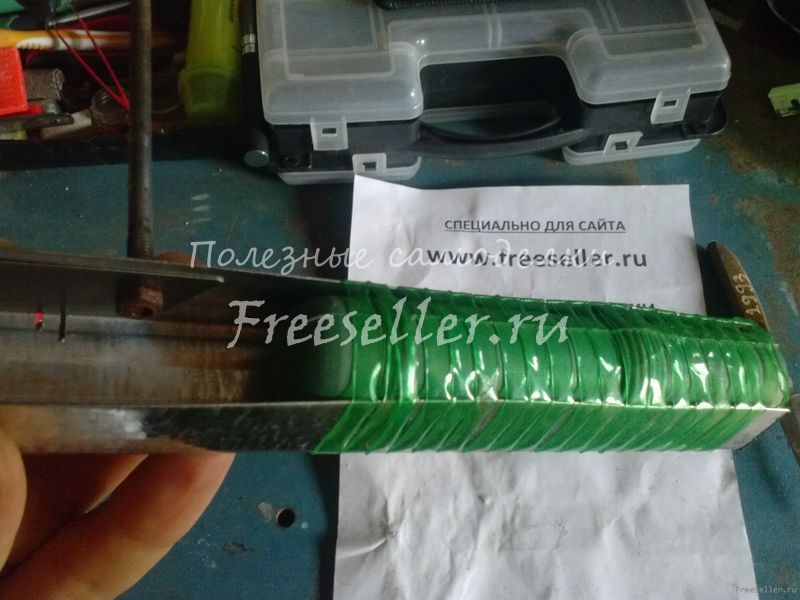

После нагрева лента очень плотно сжимается и получился вот такой результат:



Изготовление бутылкореза из пластиковой бутылки своими руками.


Теперь этот станок можно:

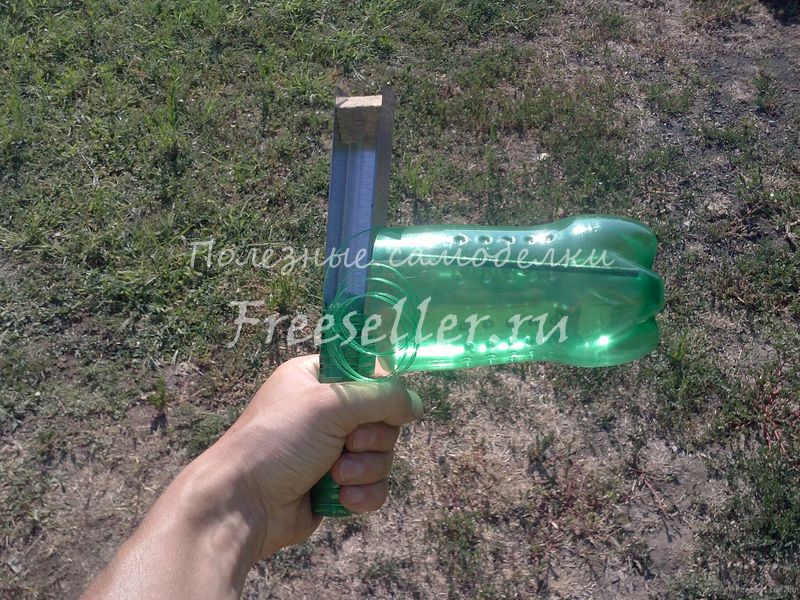

- держать в руках



Бутылкорез для нарезания пластиковой бутылки в ленту своими руками.

Бутылкорез для нарезания пластиковой бутылки в ленту своими руками.

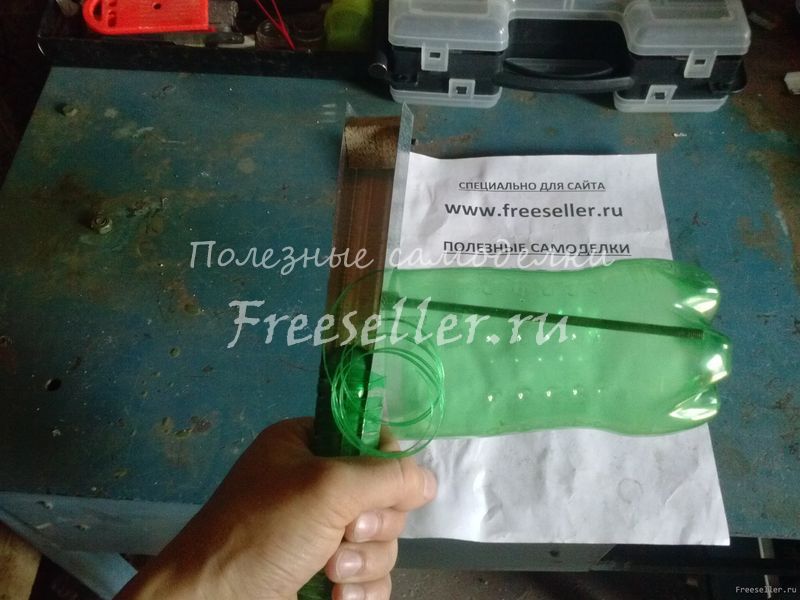

- зажимать в тисках



Бутылкорез для нарезания пластиковой бутылки в ленту своими руками.

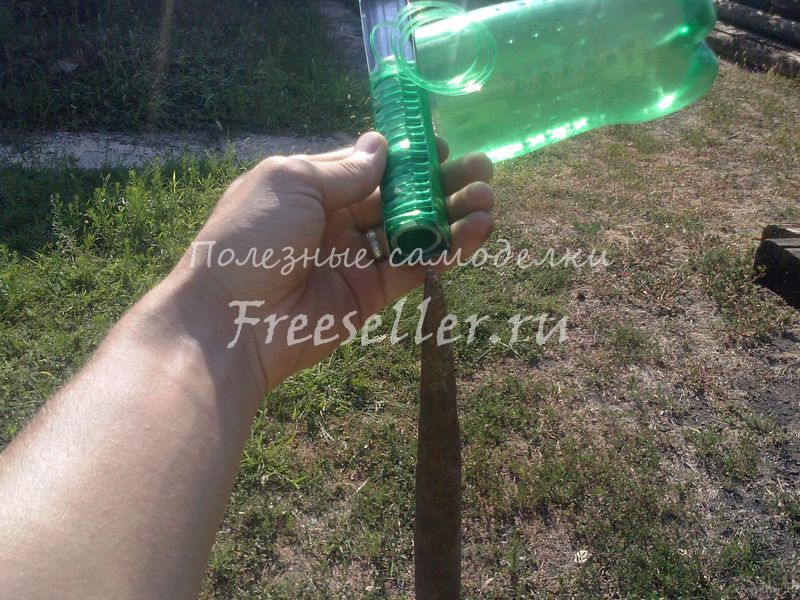

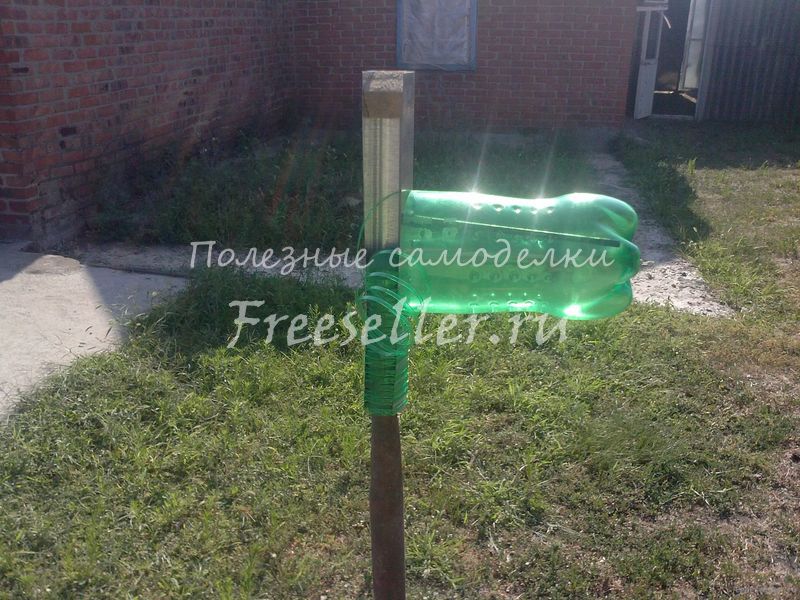

- одеть на металлическую трубу, ветку, ломик и т.д.



Бутылкорез для нарезания пластиковой бутылки в ленту своими руками.

Бутылкорез для нарезания пластиковой бутылки в ленту своими руками.


Если возникли вопросы, пожалуйста, задавайте.
Спасибо за внимание!
