Мангал из газового баллона своими руками


Мангал из газового баллона своими руками. В данной статье, хочу показать как можно сделать замечательный мангал из газового баллона буквально за один день. Причем самостоятельно и без какой либо помощи. По функционалу это будет мангал барбекю.


Всем привет! Все любят шашлыки, особенно когда на улице замечательная погода, душа так и просит пожарить вкусного мяса! Можно конечно в качестве мангала использовать несколько кирпичей, но это уже на самый крайний случай, а если есть возможность и желание сделать хороший мангал, то почему бы этим и не воспользоваться?! В данной статье хочу показать один из вариантов изготовления мангала из газового баллона своими руками. Данный мангал можно сделать без всякой помощи в одиночку, главное чтобы были инструменты и материал.


Материалы и инструменты

Из инструментов потребуется:

  • сварочный аппарат;
  • болгарка;
  • дрель;
  • шлифовальные круги.

Из материала потребуется:

  • газовый баллон (на 50 литров);
  • петли - 2 шт;
  • крепеж для ручки - 2 шт;
  • металлические трубки для ножек - 4 по 70 см;
  • арматура (2 по 70 см, 2 по 30 см, 2 по 15 см);
  • металлическая сетка;
  • профильная труба (2 шт по 60 см, 2 шт по 25 см);
  • уголок (размер на ваше усмотрение, он нужен для выдвижного столика);
  • доски для столика и круглый брусок для ручки;
  • краска жаростойкая и обычная для стойки;
  • боковые ручки для переноски;
  • болты для навесов.

Изготовление мангала

Первое и самое важное, что необходимо сделать, это подготовить газовый баллон к резке. Открываем вентиль спускаем остатки газа, переворачиваем баллон и сливаем остатки газолина (желательно это делать не у себя во дворе, иначе очень долго будет выветриваться этот запах).

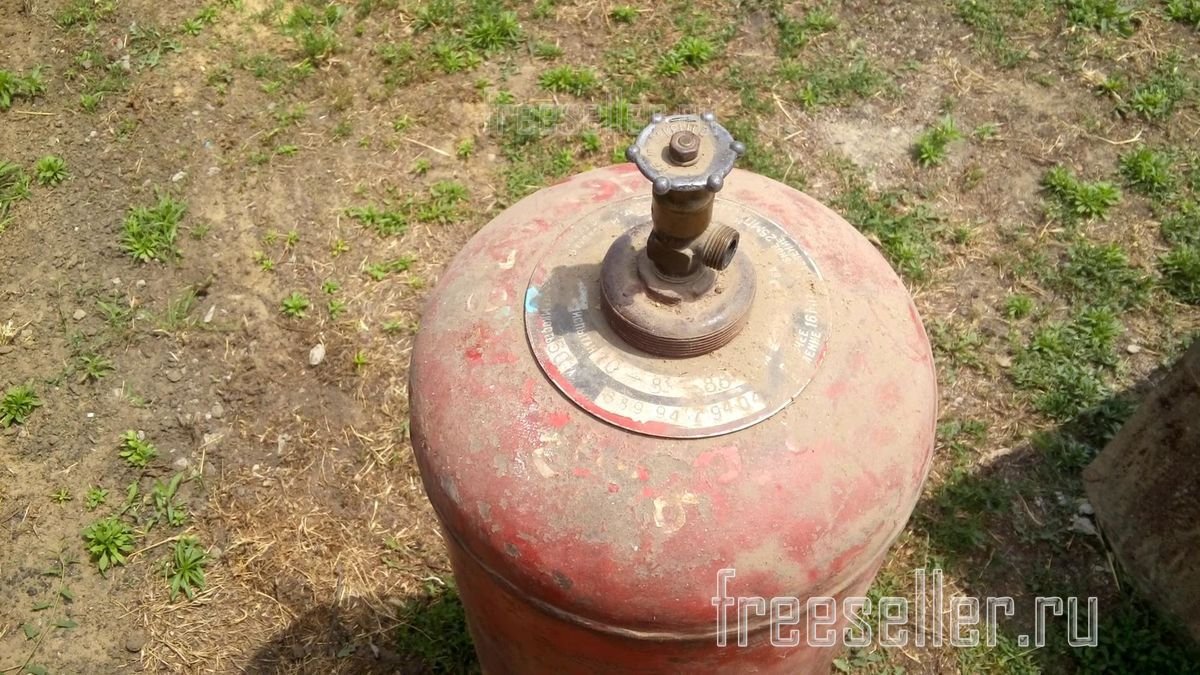

Изготовление мангала из газового баллона - открываем кран и стравливаем газ


Заливаем при помощи шланга небольшой струйкой полный баллон воды и даем ему отстояться хотя бы сутки.

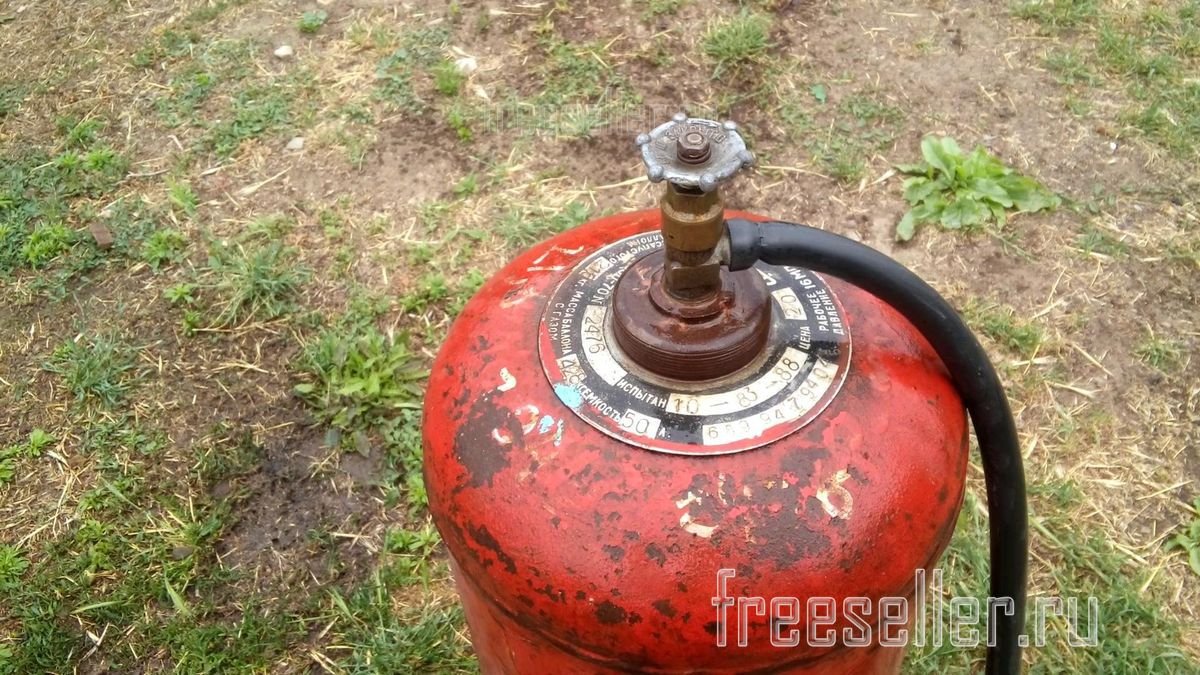

Изготовление мангала из газового баллона - заполняем баллон водой через шланг

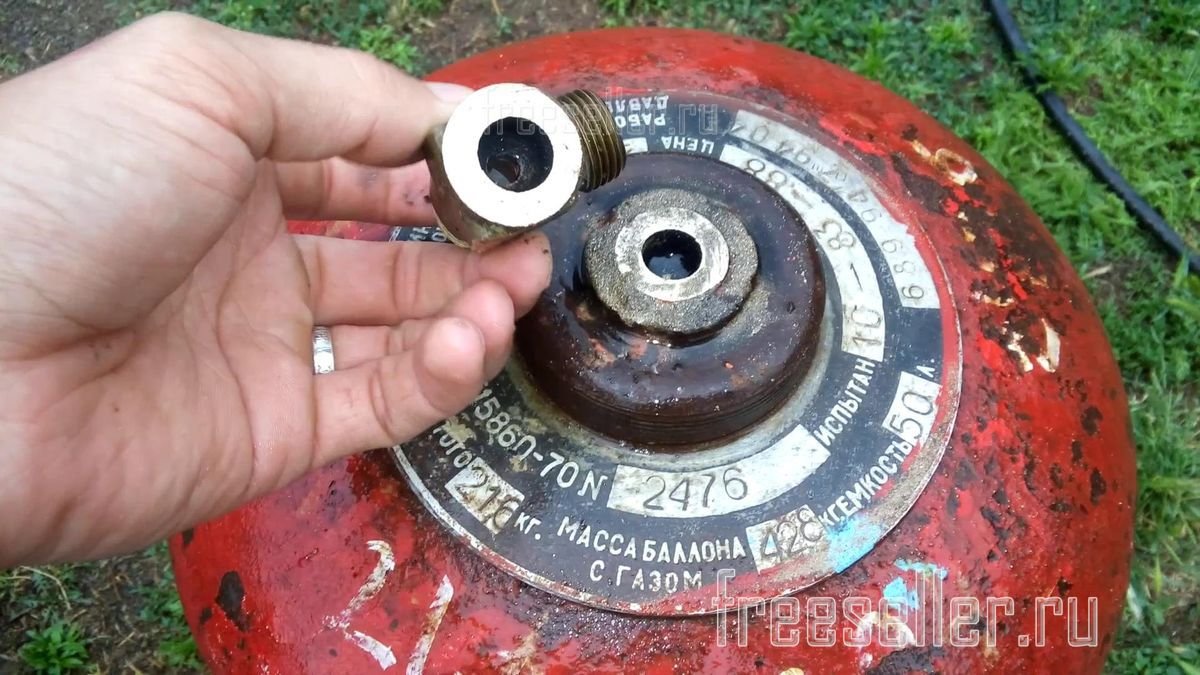

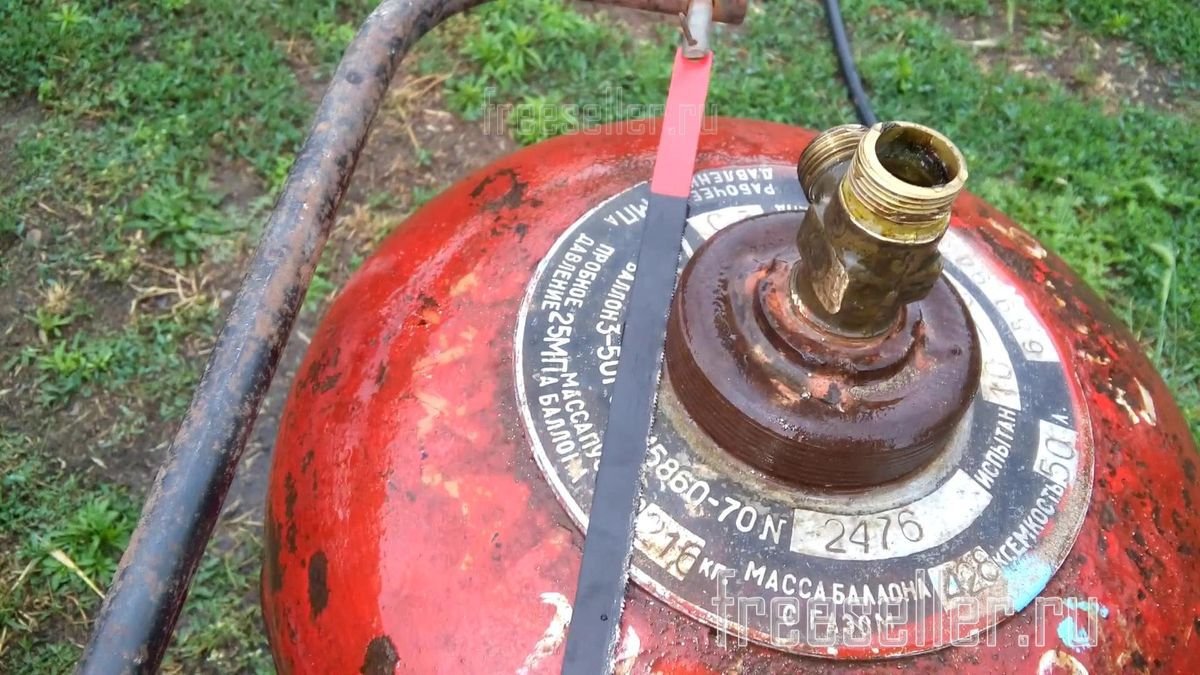

После того, как баллон отстоялся, пытаемся выкрутить кран, как правило в 90% случаях это сделать нереально, поэтому просто спиливаем его ножовкой по металлу.

Изготовление мангала из газового баллона - срезаем кран Изготовление мангала из газового баллона - срезаем кран

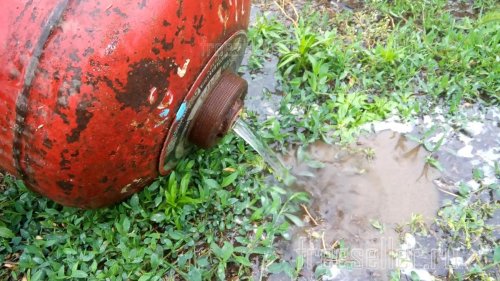

Затем сливаем воду, заливаем по новой и для большей уверенности, что никаких остатков газа там не осталось через фитиль пропитанный керосином поджигаем.


Скажу сразу, это не призыв к действиям, я лишь показываю как делал я и что после всех этих манипуляций резка прошла баллона прошла нормально.

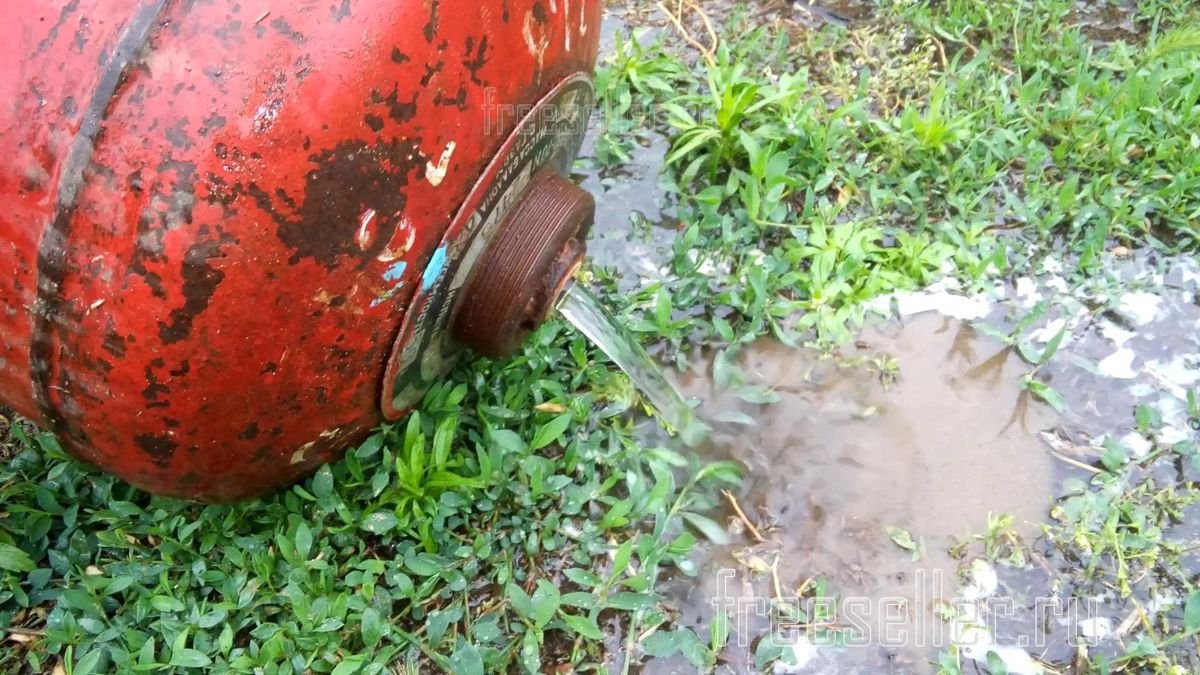

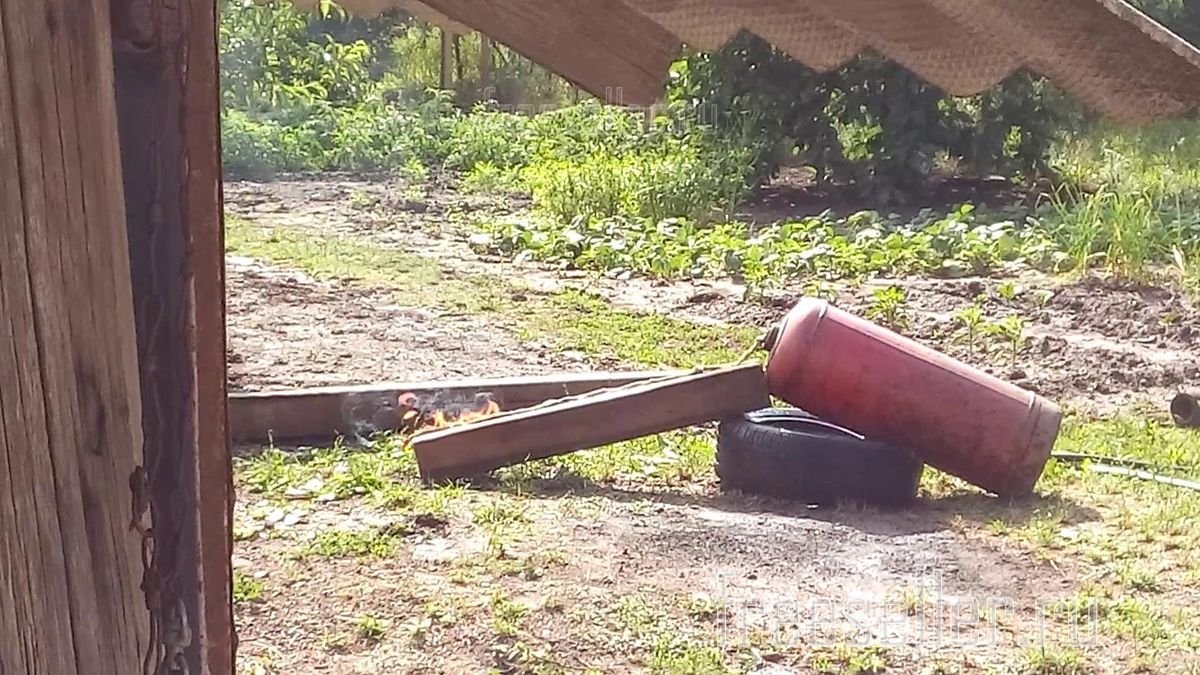

Изготовление мангала из газового баллона - сливаем воду из баллона Изготовление мангала из газового баллона - проверяем на наличие остатков газа

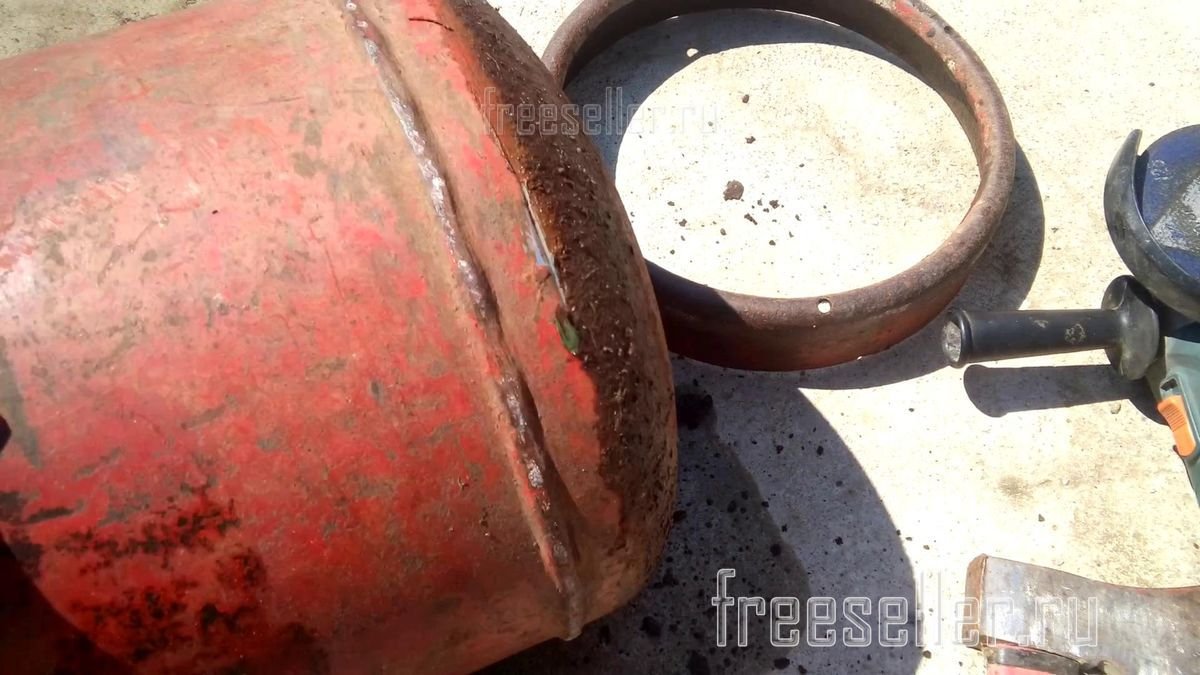

После того, как убедились, что все нормально, можно приступать к резке. Для начала спиливаем верхний кран и нижнее кольцо подставку.

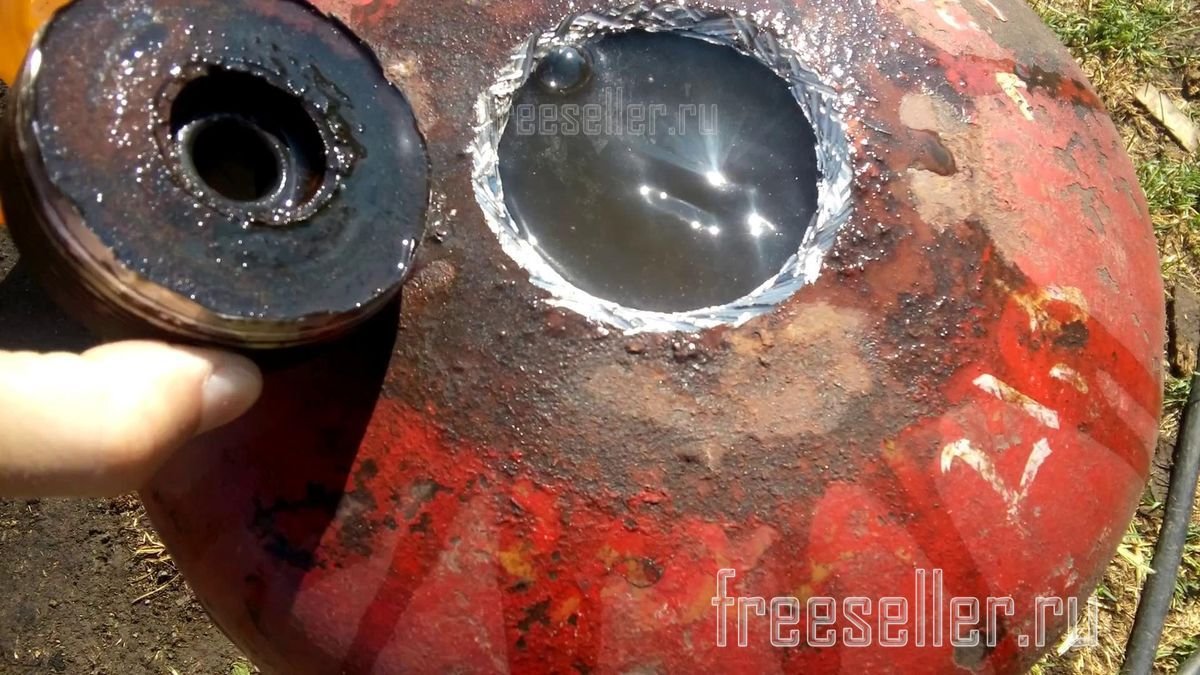

Изготовление мангала из газового баллона - спиливаем верхний кран Изготовление мангала из газового баллона - спиливаем нижнее кольцо подставку


Следующим шагом делаем разметку. Она будет следующая:

  • для крышки: за центр был взят шов и от него отступил по 24 см в обе стороны, по краям от боковых швов отступил по 2,5 см.
  • для воздухоподачи: от шва по 10 см, длинна 10 см и расстояние между отверстиями по 5 см.


Чтобы лучше понять разметку, рекомендую посмотреть видео в конце статьи, там более наглядно показано.

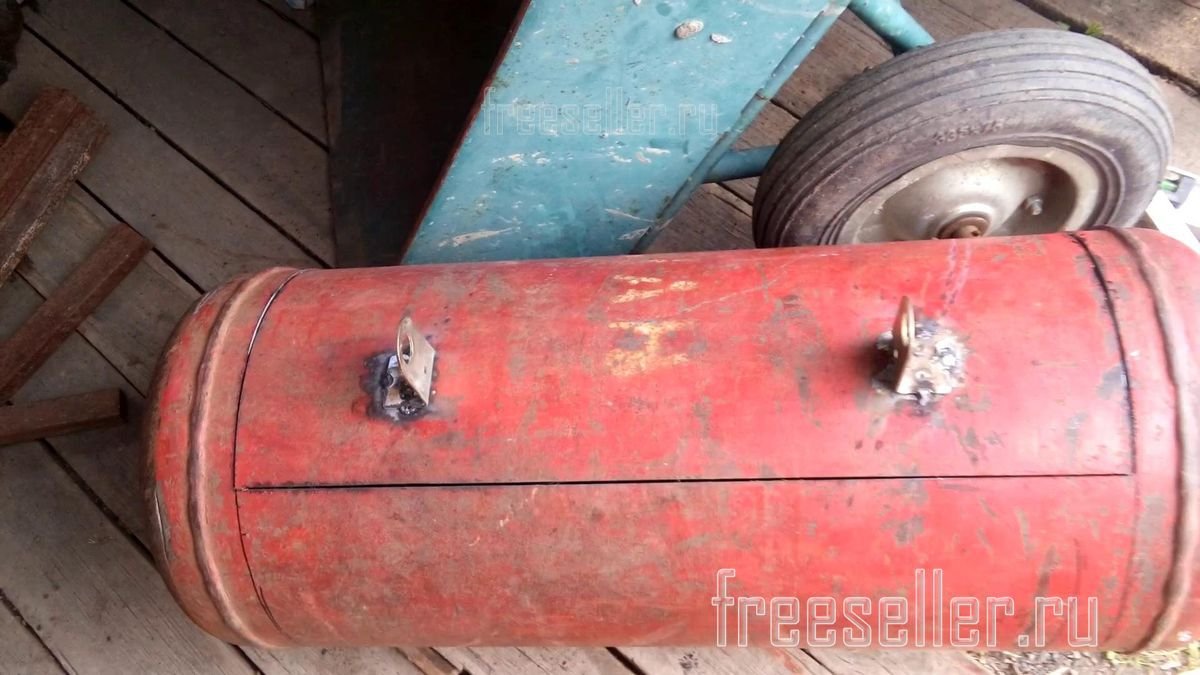

Затем пропиливаем отверстие в баллоне, где будет низ крышки с петлями. И что бы удобнее было варить петли, остальные разрезы не делаем.

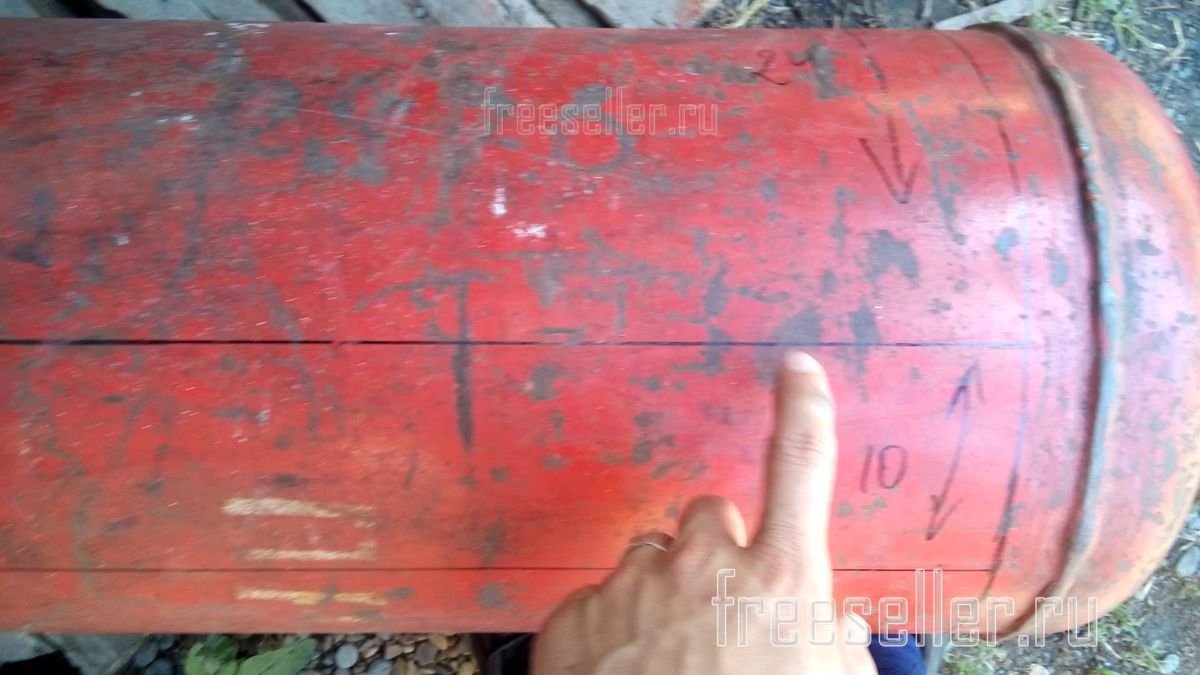

Изготовление мангала из газового баллона - разметка под резку Изготовление мангала из газового баллона

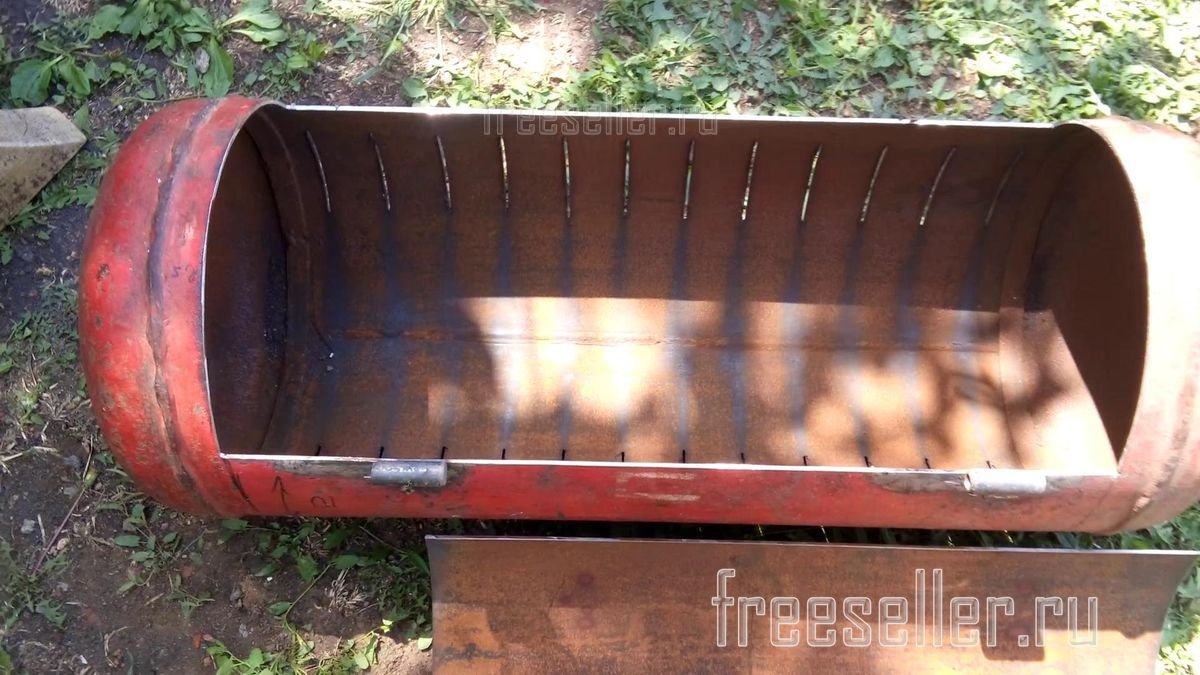

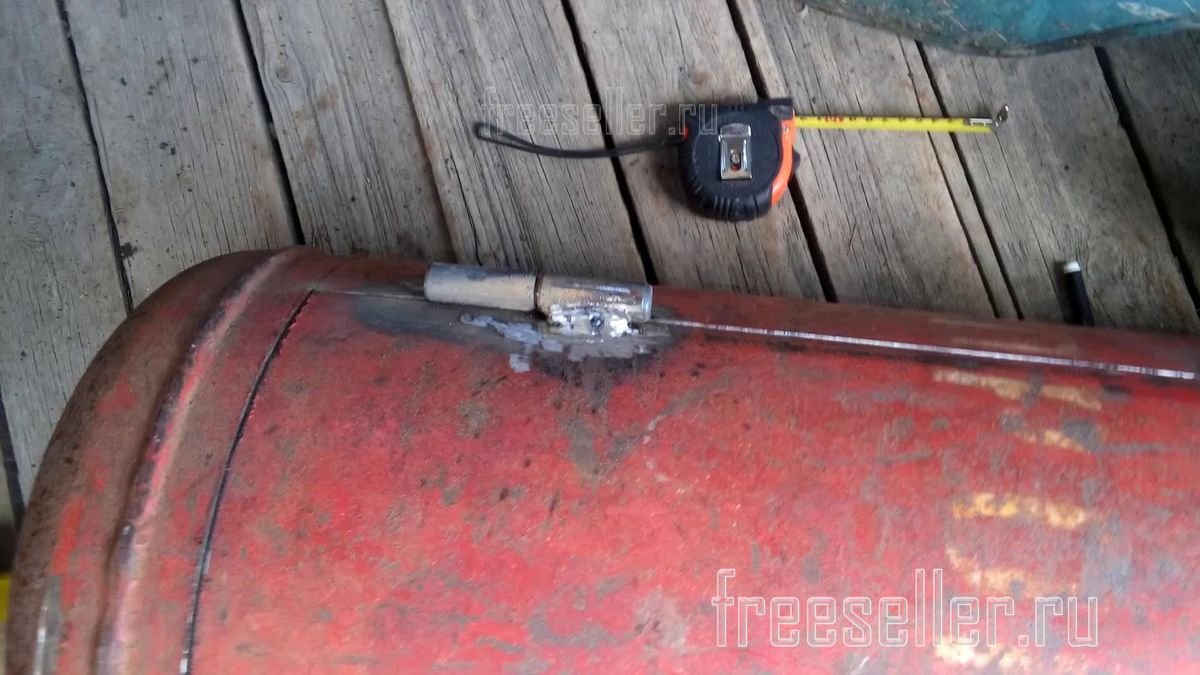

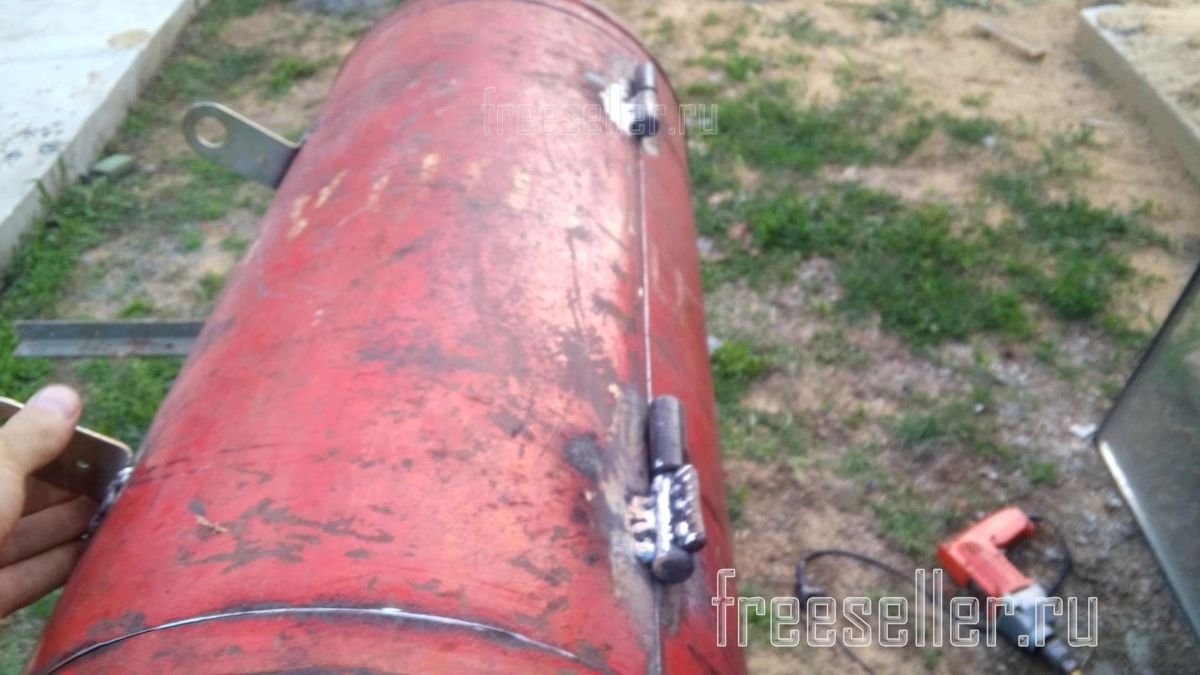

После того как приварили навесы и крепления для ручки, можно уже полностью вырезать крышку.

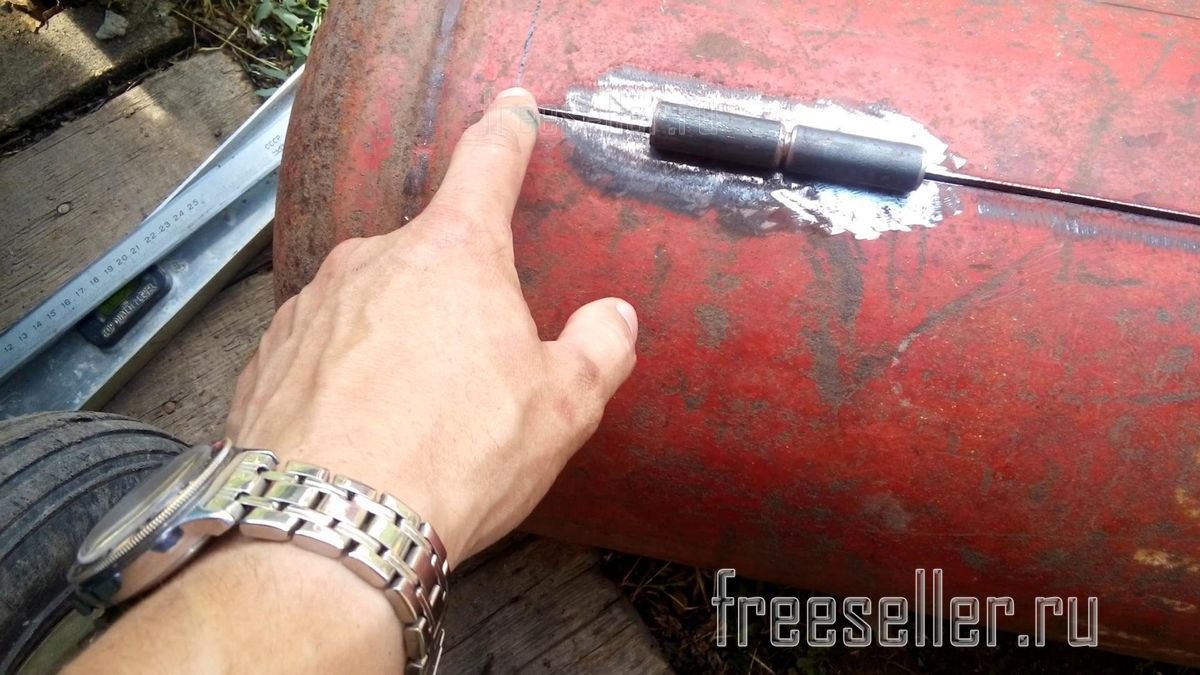

Изготовление мангала из газового баллона - приварка навесов Изготовление мангала из газового баллона - установка крышки

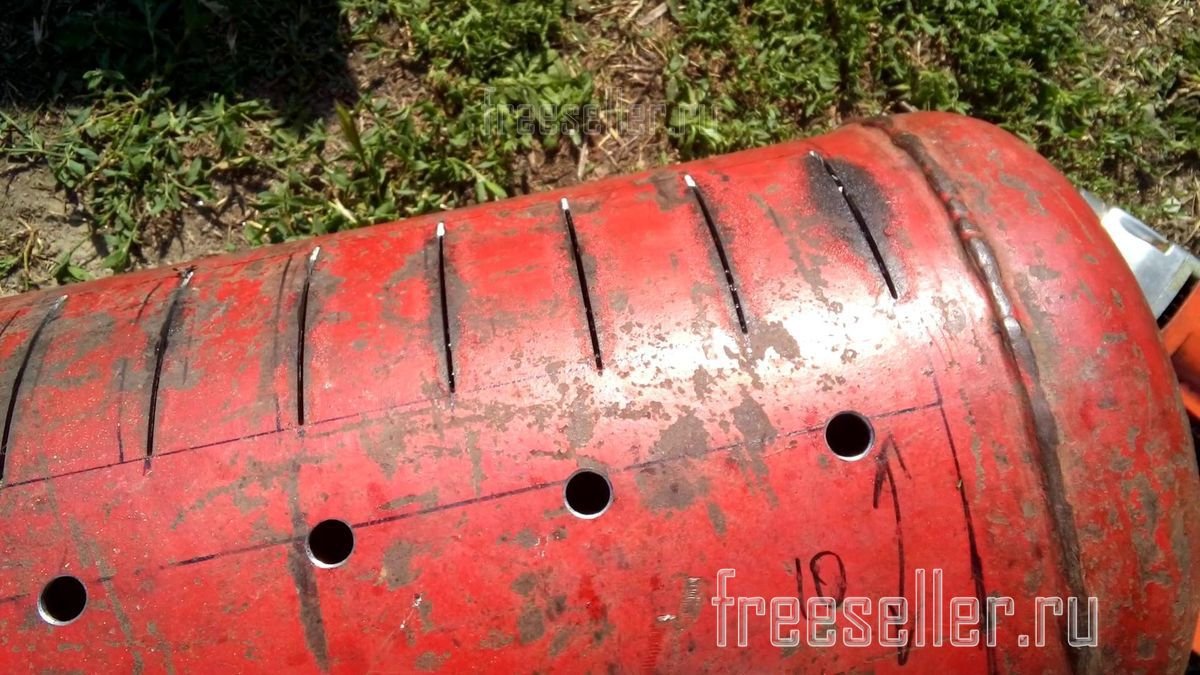

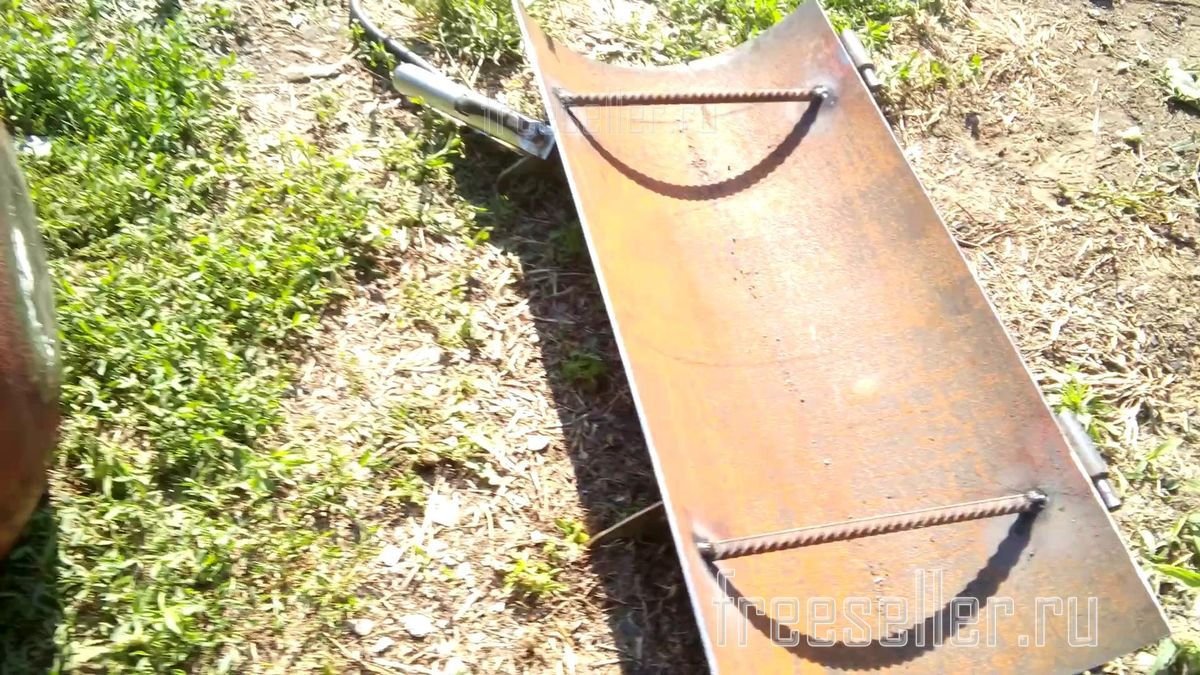

Следующим шагом пропиливаем отверстия для воздухоподачи с обоих сторон, а так же навариваем распорки на крышку, что бы в процессе использования ее не повело.

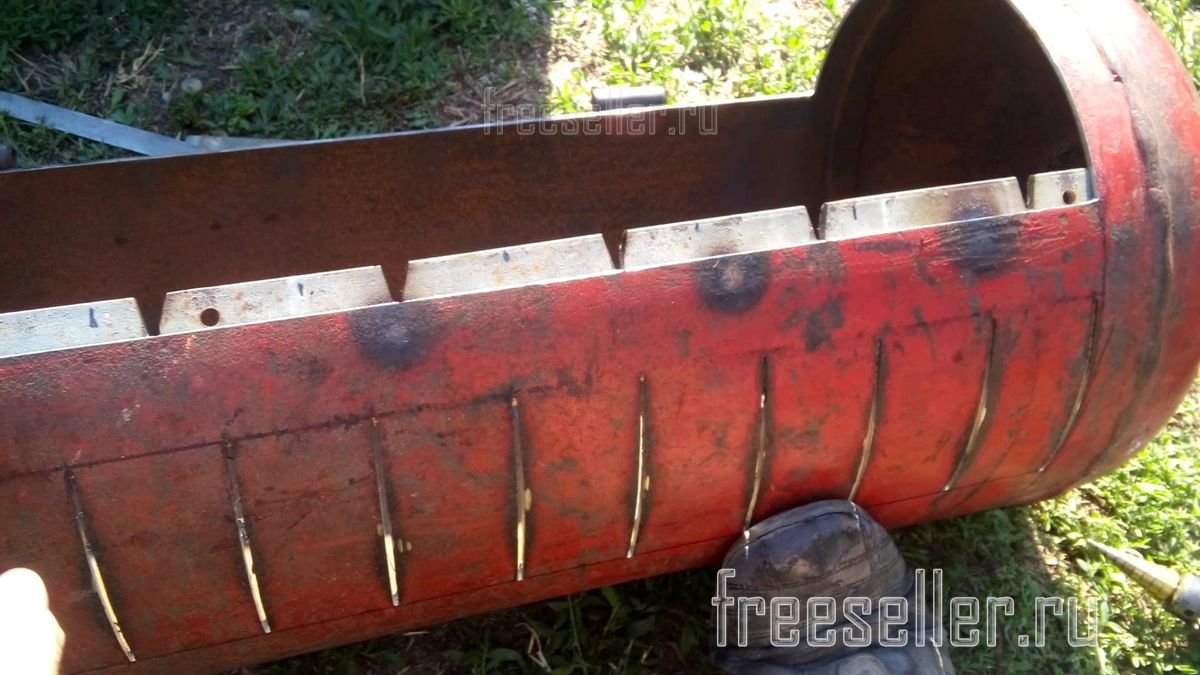

Изготовление мангала из газового баллона - пропиливаем отверстия для воздухоподачи Изготовление мангала из газового баллона - навариваем распорки на крышку

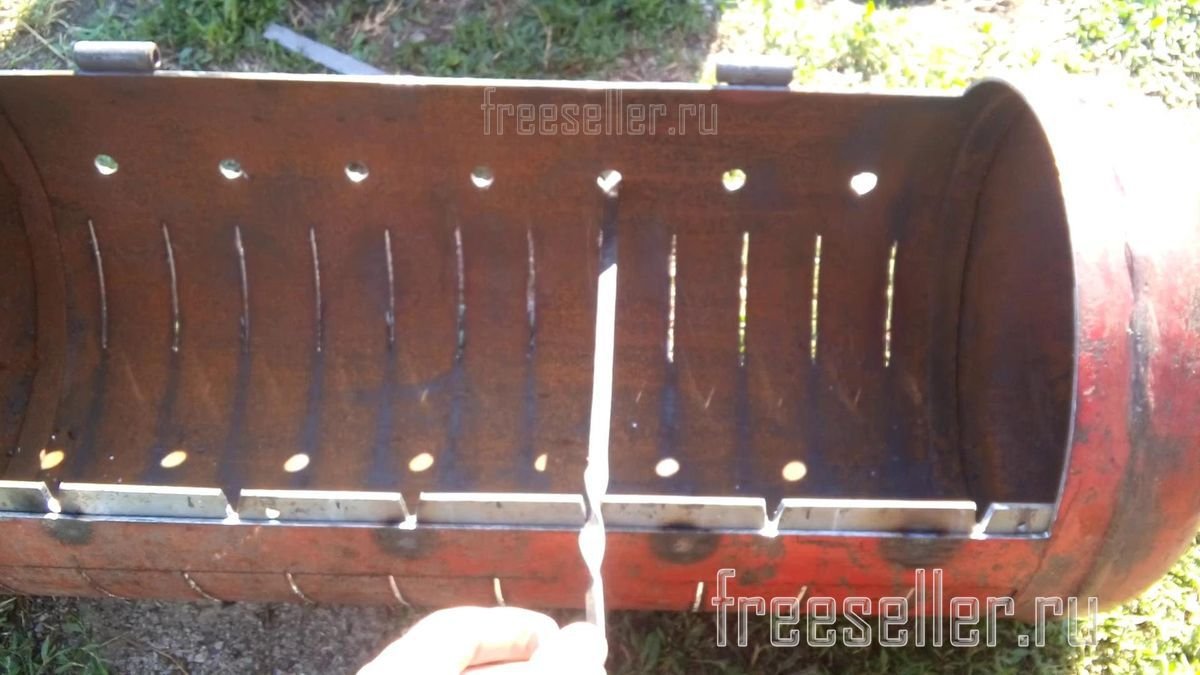

Далее просверливаем отверстия под шампура. Диаметр отверстий зависит от размера шампуров. По количеству у меня получилось 7 штук.


Изготовление мангала из газового баллона - сверлим отверстия под шампура Изготовление мангала из газового баллона - сверлим отверстия под шампура


Затем привариваем пластинку так же с прорезями для шампуров, что бы их было удобнее крутить, ну и к тому же данная пластинка закроет щель между крышкой и корпусом мангала. Так же завариваем отверстие от крана куском металла.

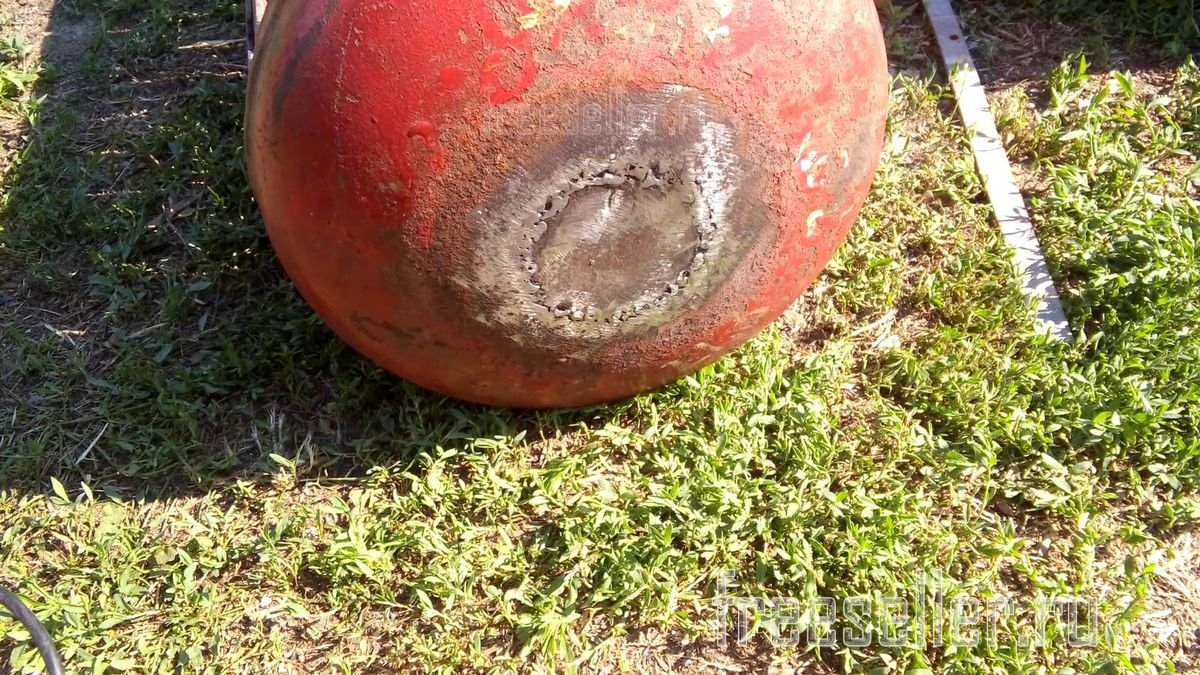

Изготовление мангала из газового баллона - привариваем пластинку с прорезями для шампуров Изготовление мангала из газового баллона - завариваем отверстие крана

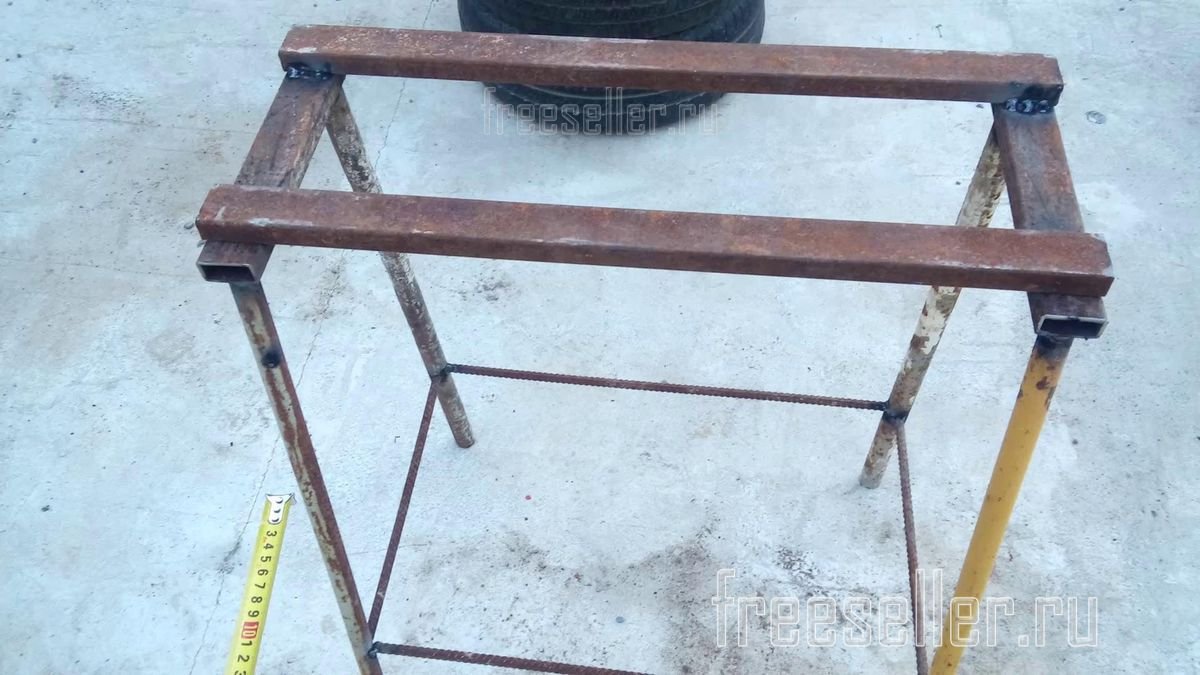

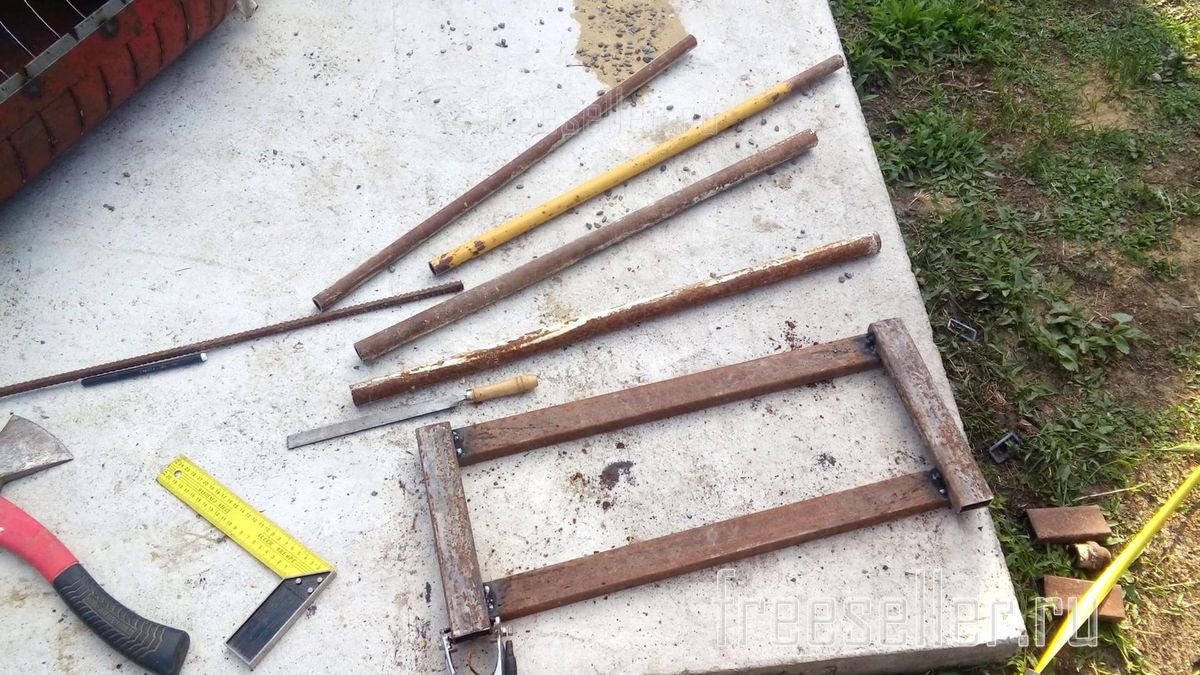

Следующим шагом будет изготовление стойки. Что потребуется для нее выше уже писалось. И выглядеть она будет как показано на фото ниже. Можно конечно трубки приварить напрямую к баллону, но с профилями получается красивее и более функциональнее.


Изготовление мангала из газового баллона - изготовление стойки Изготовление мангала из газового баллона - изготовление стойки

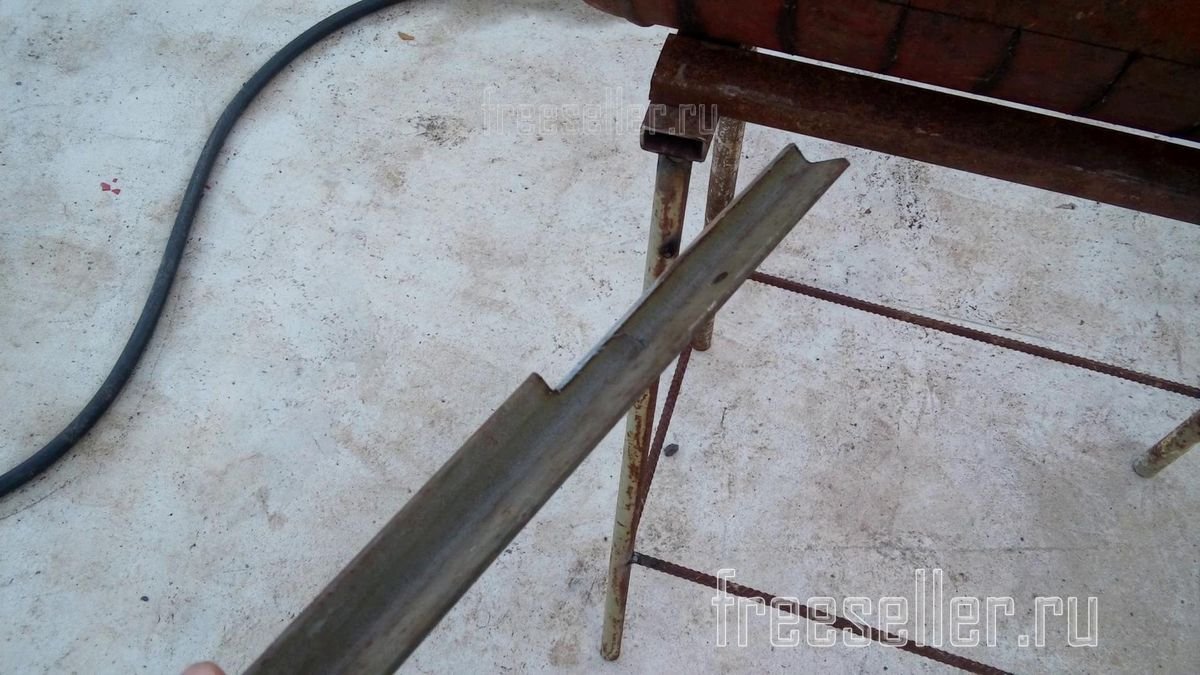

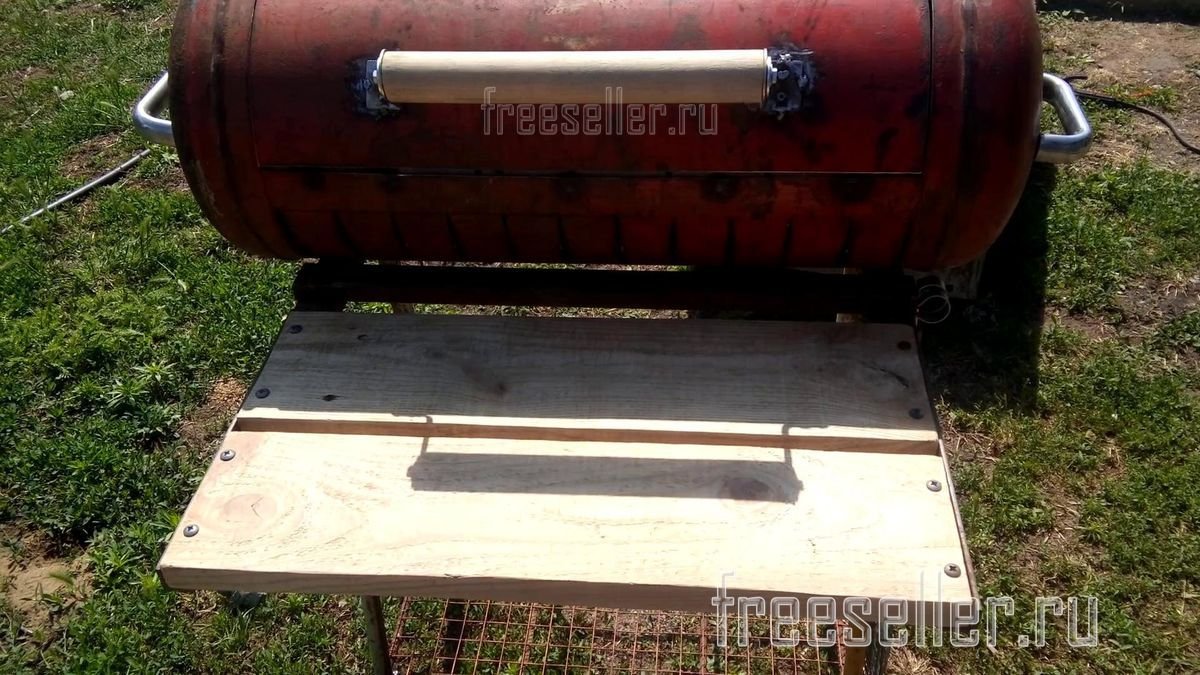

Затем немного заморочился со съемным столиком. Сделать его можно из уголка, вырезав от него небольшую часть, что бы он легко и плотно входил в профильную трубу, а затем уже на эти уголки нашить доски.

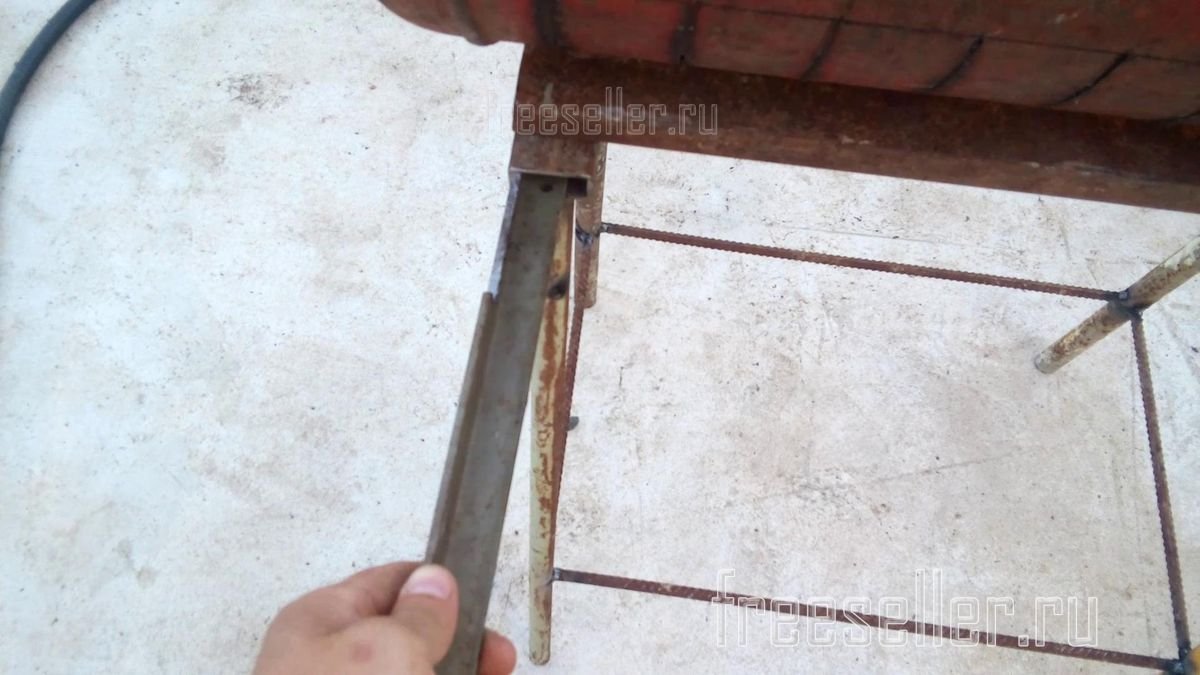

Изготовление мангала из газового баллона - съемный столик Изготовление мангала из газового баллона - съемный столик

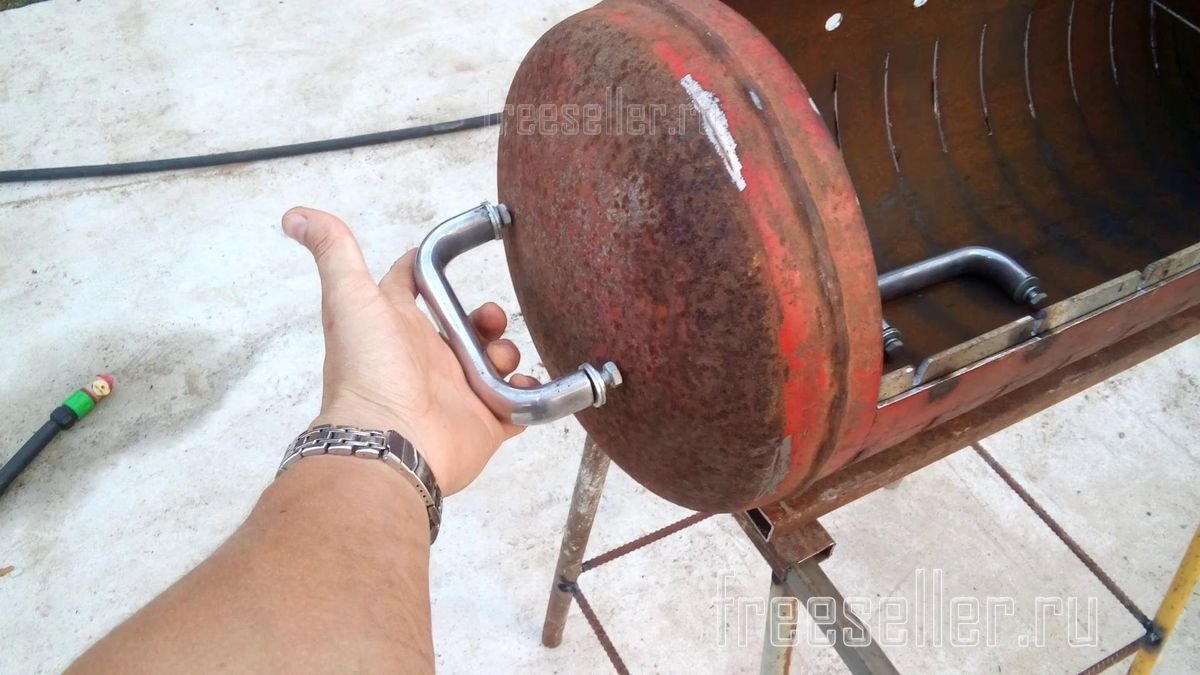

Далее были прикручены ручки (взял в пункте приема металлолома) и наварен кусочек арматуры на навес в качестве ограничителя

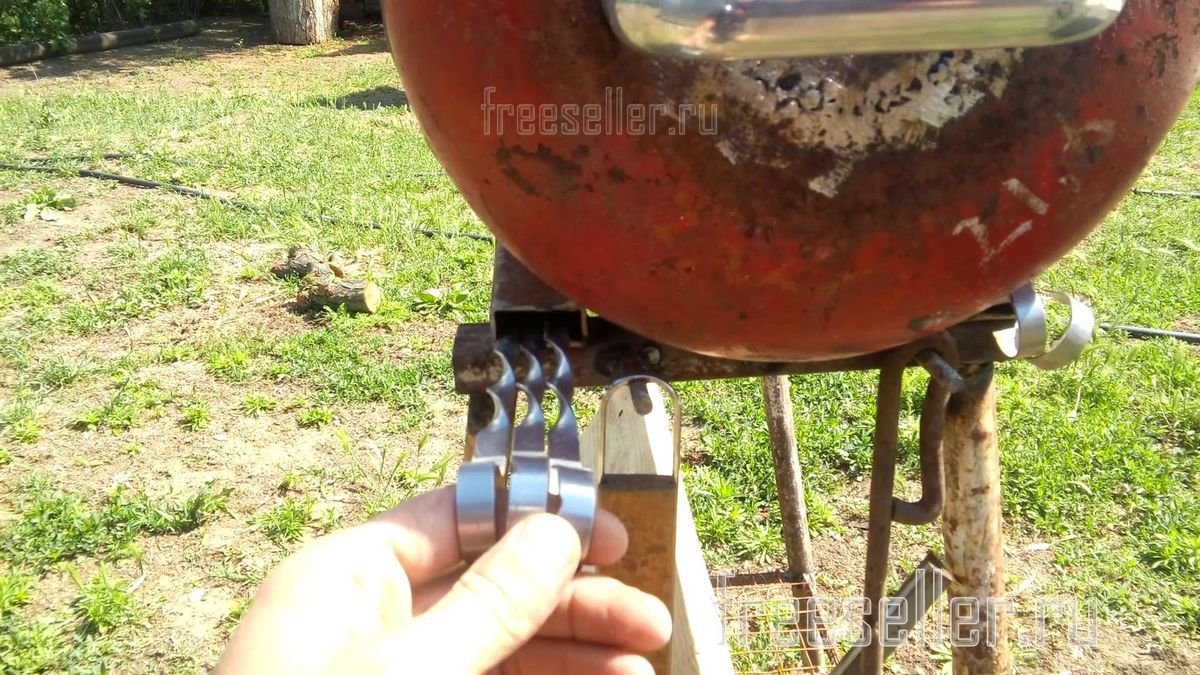

Изготовление мангала из газового баллона - прикручиваем ручки Изготовление мангала из газового баллона - ограничитель на ручке

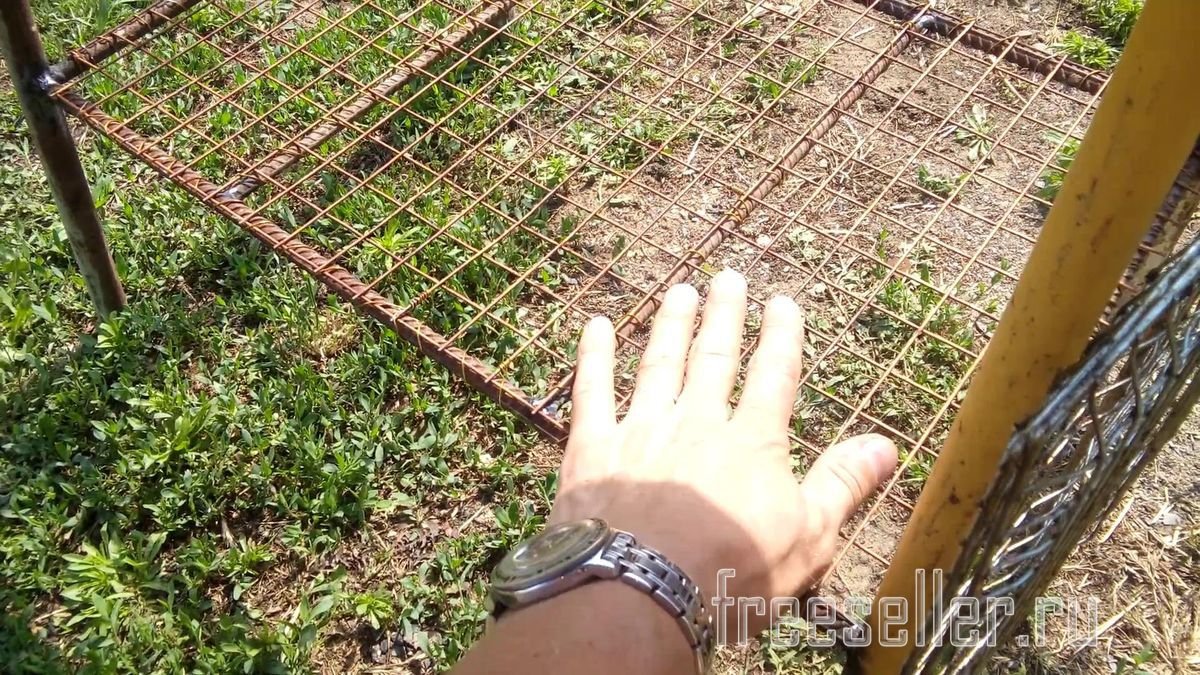

Приварил два болтика по типу крючков для того что бы можно было повесить кочергу и барбекющницу, а так же внизу положил сетку для дров.

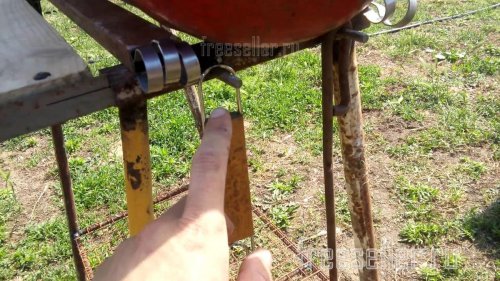

Изготовление мангала из газового баллона - привираем болтики для кочерги Изготовление мангала из газового баллона - сетка для дров

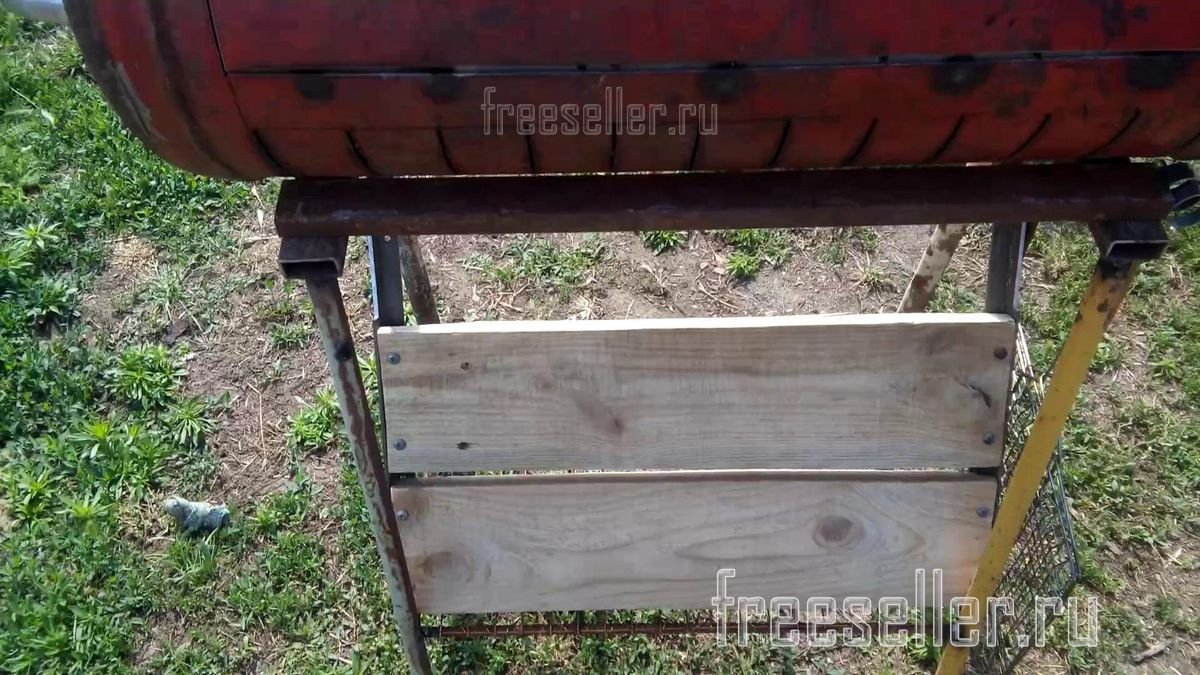

Далее был сделан столик, который при желании можно снять  и поставить снизу мангала.


Изготовление мангала из газового баллона - съемный столик Изготовление мангала из газового баллона - съемный столик


В пустоте профильной трубы получилось замечательное место для хранения шампуров.


Изготовление мангала из газового баллона - отверстие для хранения шампуров

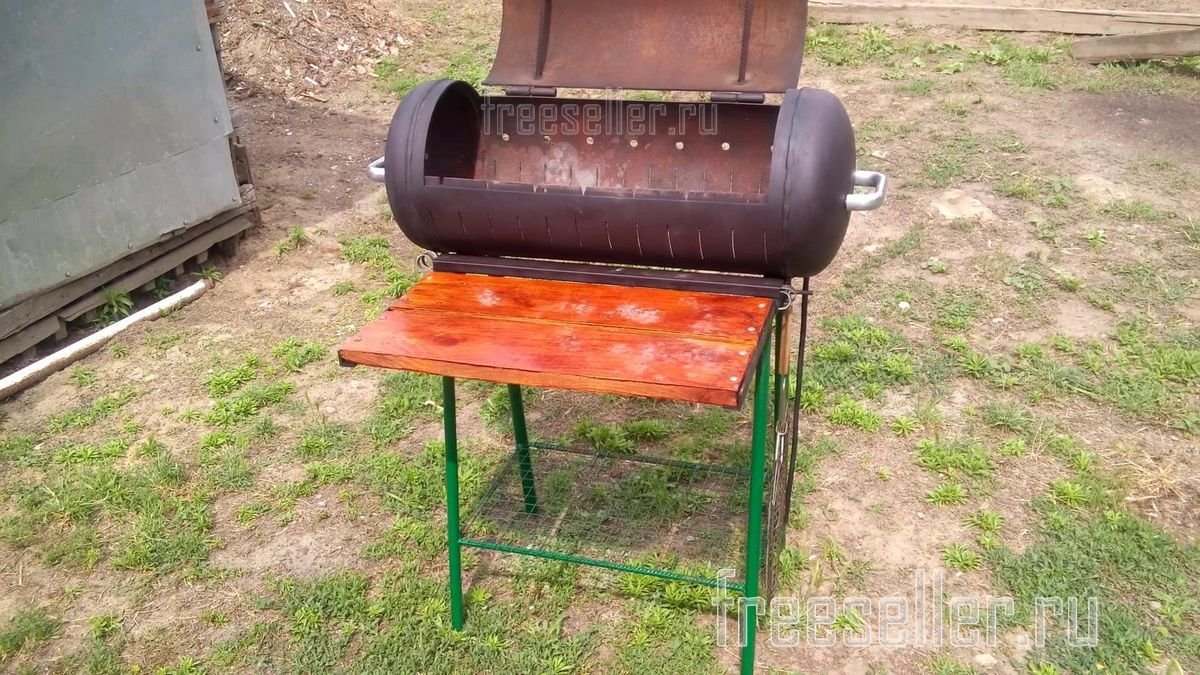

Теперь необходимо все хорошенько зачистить, покрасить термостойкой краской мангал, обычной краской стойку и лаком ручки и столик.


Изготовление мангала из газового баллона - зачистка и покраска Изготовление мангала из газового баллона - зачистка и покраска

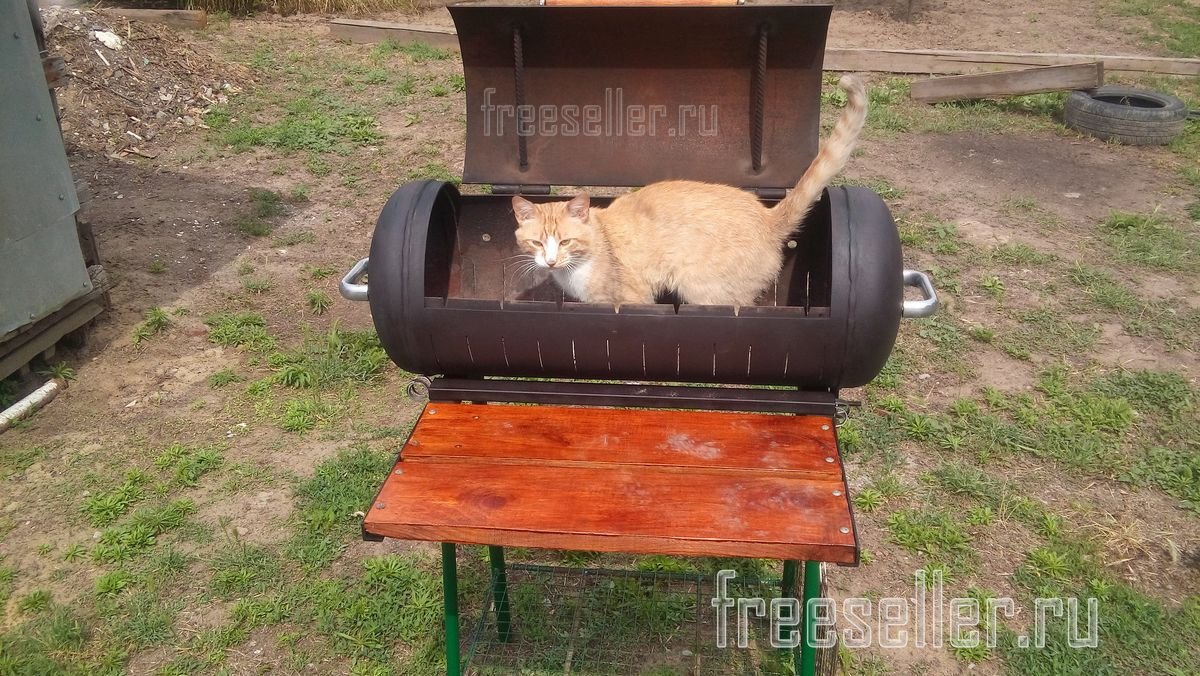

Главный специалист кот Василий проверил качество работы и остался доволен )))

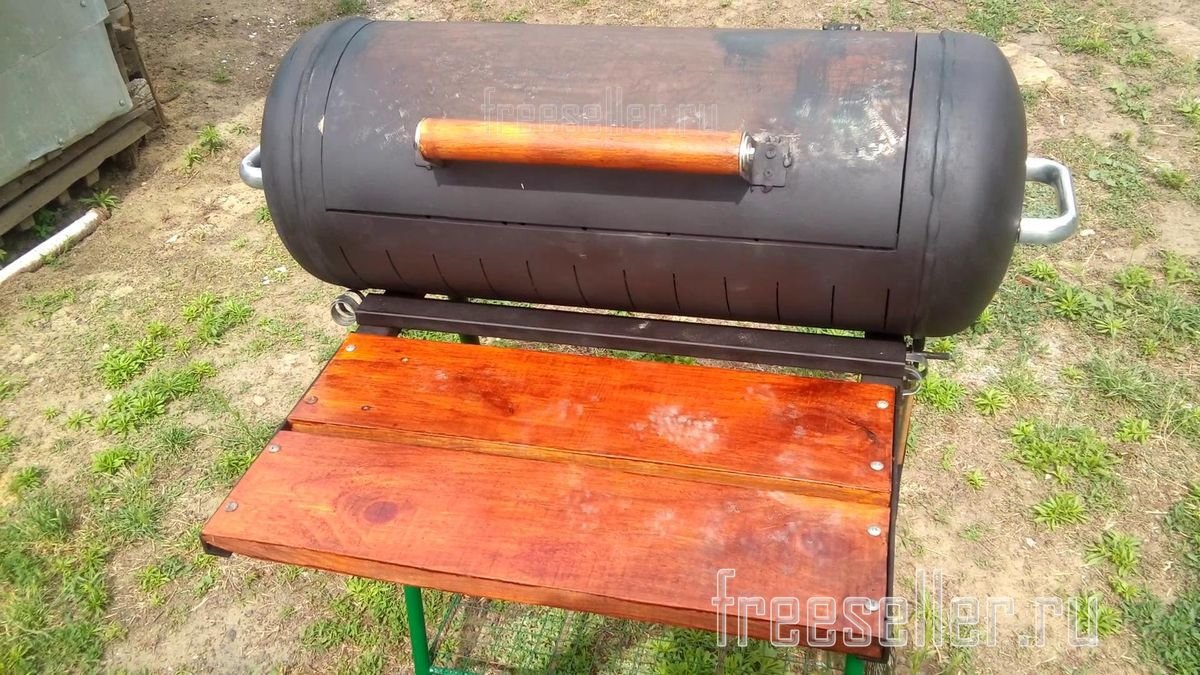

Мангал из газового баллона своими руками


Забыл сказать, перед покраской желательно хорошо прожечь мангал, что бы избавиться от запаха газа. И теперь можно готовить!

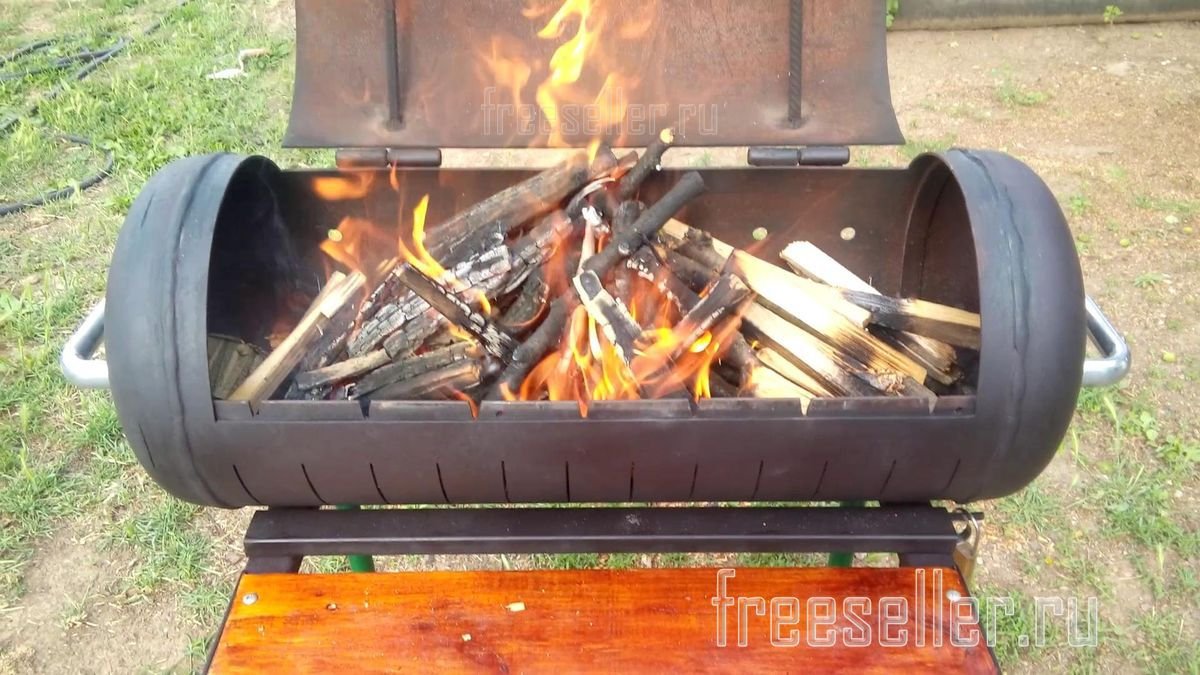

Изготовление мангала из газового баллона - прожигаем баллон до покраски

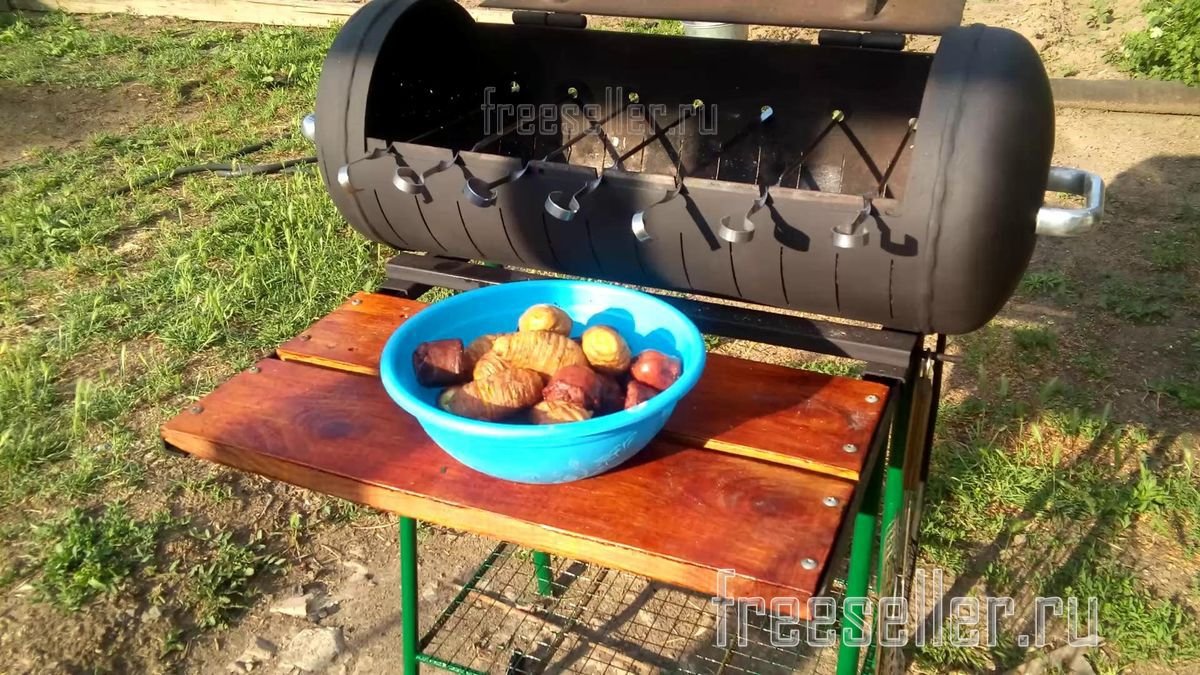

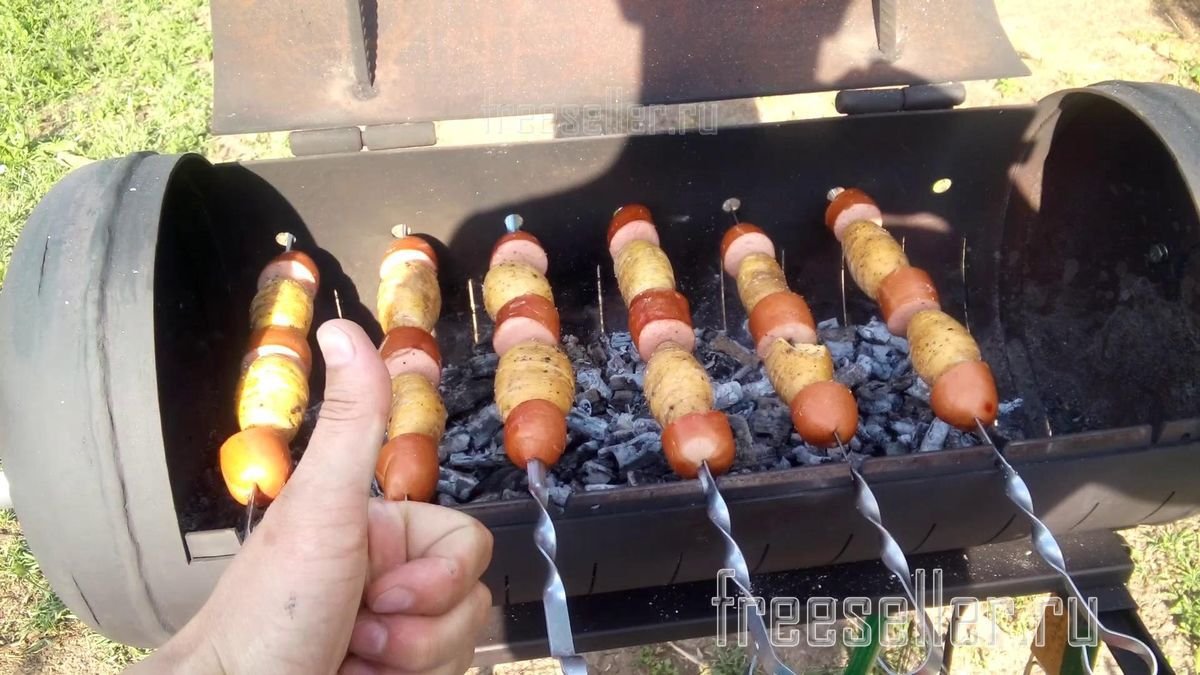

Любое блюдо приготовленное на углях всегда очень вкусное! Для первого испытания пожарили шпикачки с молодой картошкой.


Мангал из газового баллона своими руками - приготовление шпикачек


Плюс мангала из газового баллона в том, что после прожарки, можно закрыть крышку и протомить блюдо.


Мангал из газового баллона своими руками - с закрытой крышкой


Приятного аппетита!



Мангал из газового баллона своими руками - приготовление еды


Рекомендую посмотреть видео по изготовлению данного мангала!
