Монтаж водопровода рехау

Обзор реального коллекторного монтажа водопровода с раздельным санузлом
Доброго времени суток, всем читателям сайта.


Сегодня рассмотрим монтаж водопровода и канализации с установкой водонагревателя и инсталляции в одной из новостроек Самары - в ЖК Радужный люкс.

Монтаж водопровода Рехау
Проект, по моим меркам, недорогой, относится к категории бюджетных.

Интересен тем, что санузел раздельный, стояк ХВС находиться в туалете, а стояк ГВС - в ванной комнате.

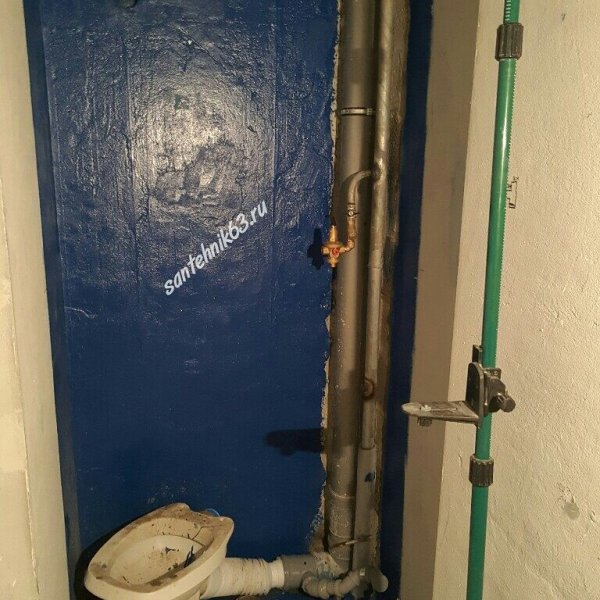

Итак вот собственно то что досталось от застройщика.



Шаровый кран bugatti, фильтр грязевик, поршневой редуктор и счетчик.

Последовательность не нарушена, арматура неплохая, заменим из выше перечисленного только редуктор.

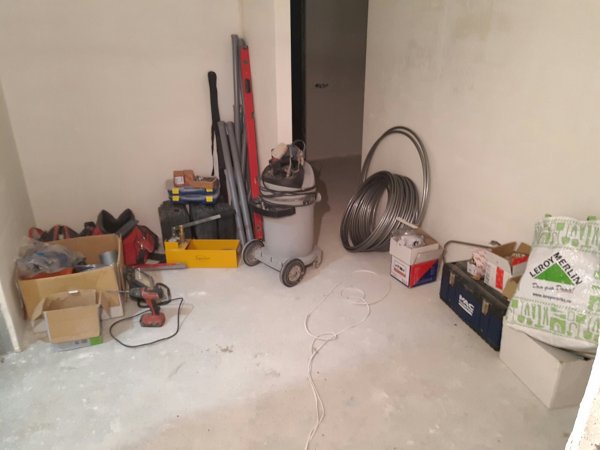

Завозим инструмент и материал



Подготовка помещений к монтажу

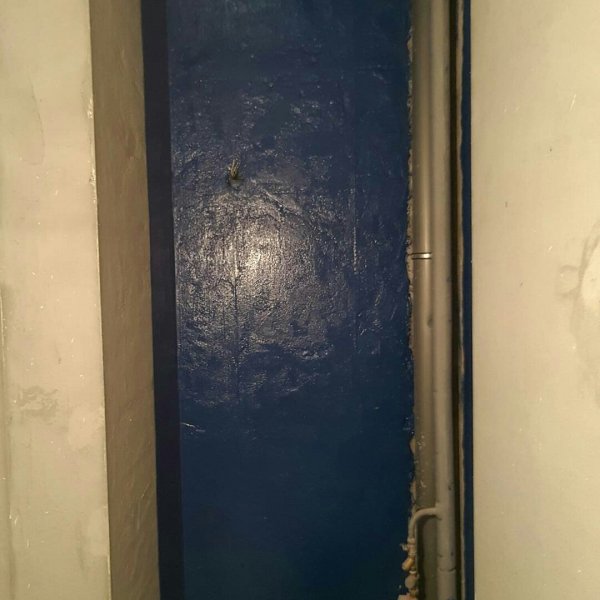

Но сначала, нужно оштукатурить стены, и покрасить поверхность в сантехнической нише.

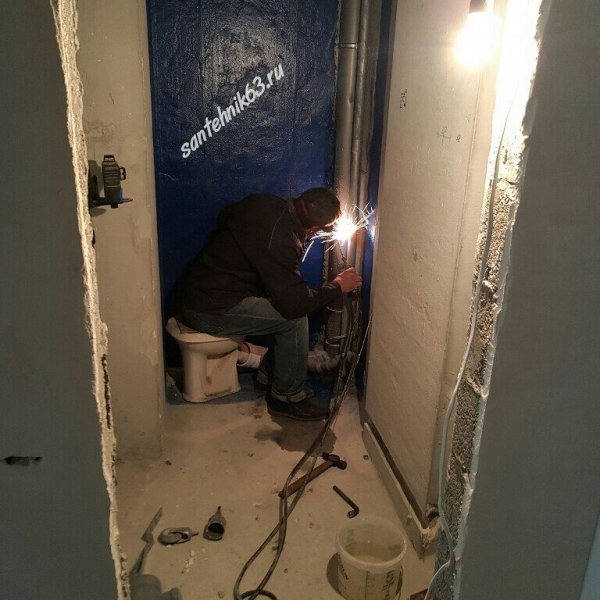

Перевариваем отвод ХВС на удобную для открывания и закрывания высоту.

Переварка отводов на стояке газосваркойПереварка отводов на стояке газосваркой

Обзор узла водоподготовки



Теперь можем приступать и к монтажу.

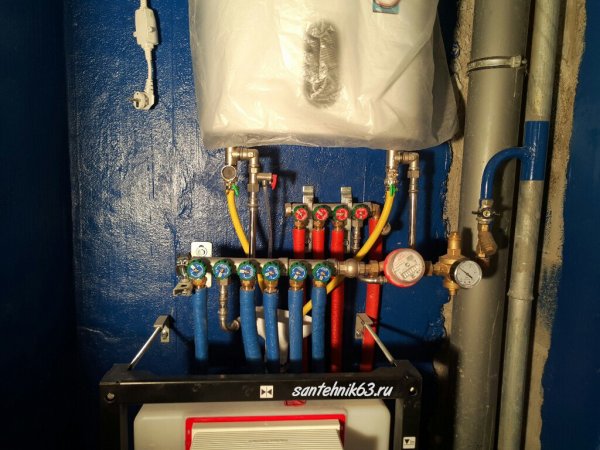

На фото ниже показан узел, с размещением узлом над инсталляцией, сверху узла накопительный водонагреватель на 50 литров, подключение осуществил нержавеющими трубками Валтек, к вентилю коллектора.

монтаж водопровода Рехау - сантехник Александр Борисов

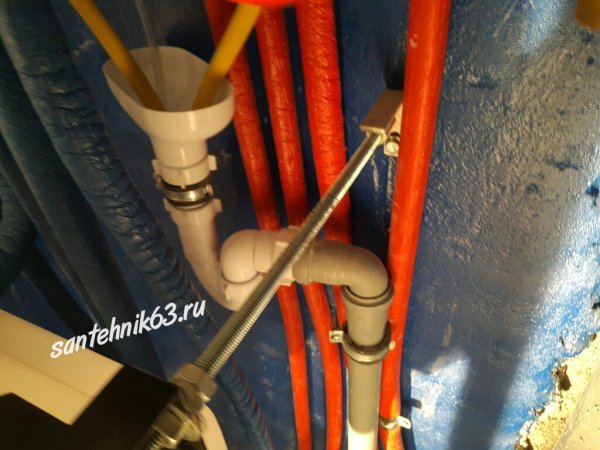

Организована возможность слива воды с бойлера, при его не использовании, а также дренаж с обратного клапана в приемную воронку с гидрозатвором.

монтаж водопровода Рехау - сантехник Александр Борисов

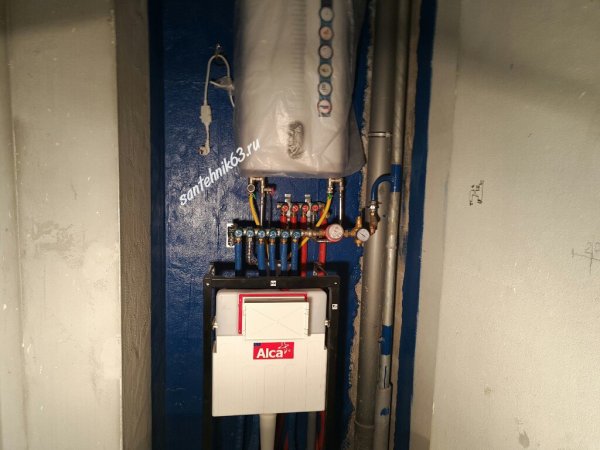

Вот фото всей сборки, но уже во всю высоту.

монтаж водопровода Рехау - сантехник Александр Борисов

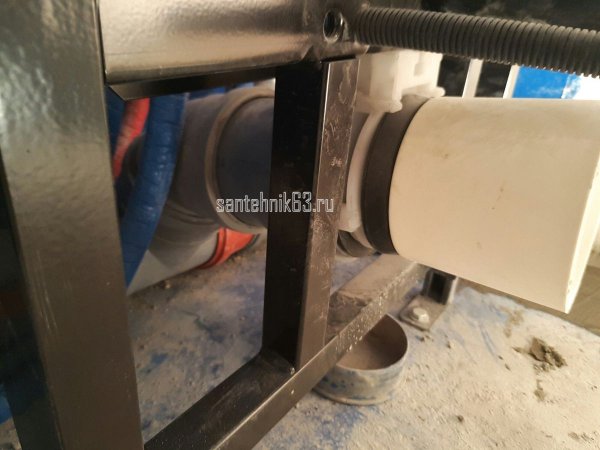

Вот узел подсоединения инсталляции к канализации.
Штатная Г образная трубка не использована. Подключение осуществил напрямую 110 трубой и переходом на 90 идущим в комплекте с рамой.


Вводной отвод ГВС остался на месте, поменял редуктор на мембраник, и протянул 20 трубой рехау стабил до коллектор ГВС.



Монтаж трубопрода

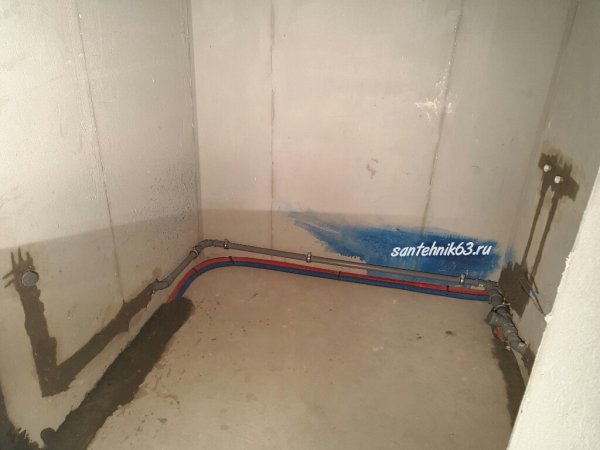

Смонтировал трубопроводы к потребителям трубами рехау стабил и канализацию.

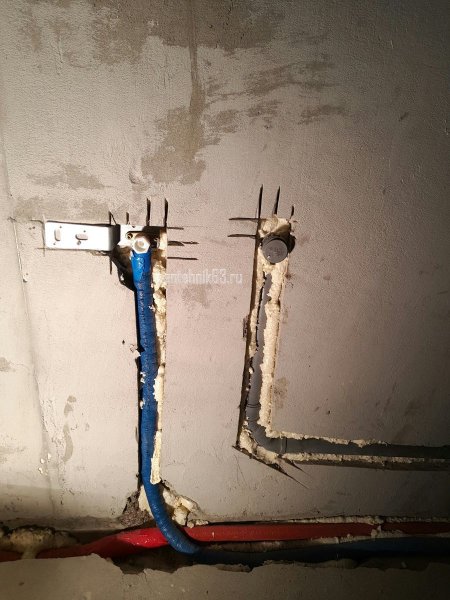

Кстати обратите внимание, на водорозетку, думаю не нужно объяснять для чего на трубе теплоизоляция, но вот почему пластиковая гильза на водорозетке обернута специальным защитным скотчем все-таки объясню.

Дело в том, что при контакте пластиковых фитингов с монтажной пеной, а также строительными растворами могут происходить химические реакции, которые со временем фитинг могут разрушить.

Такие случаи, хоть и редкие, но бывают, поэтому пластиковые детали в штробах нужно защищать.

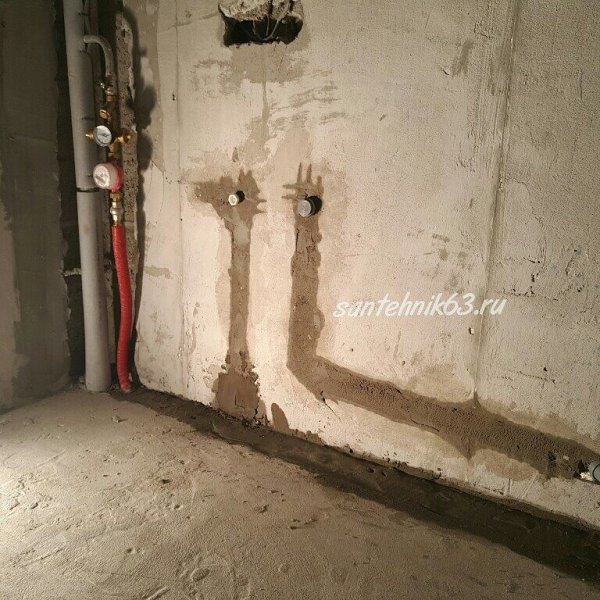

Заделка штроб

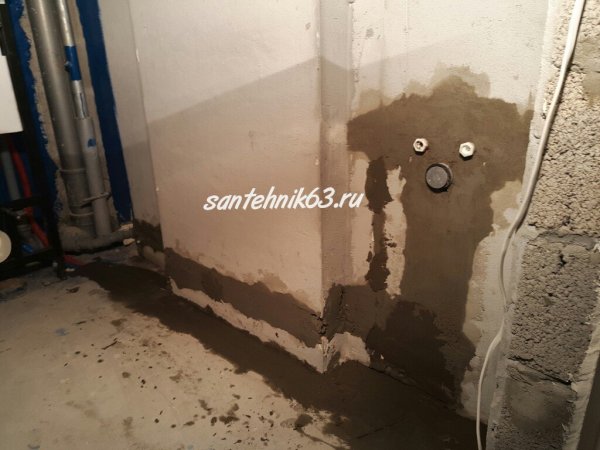

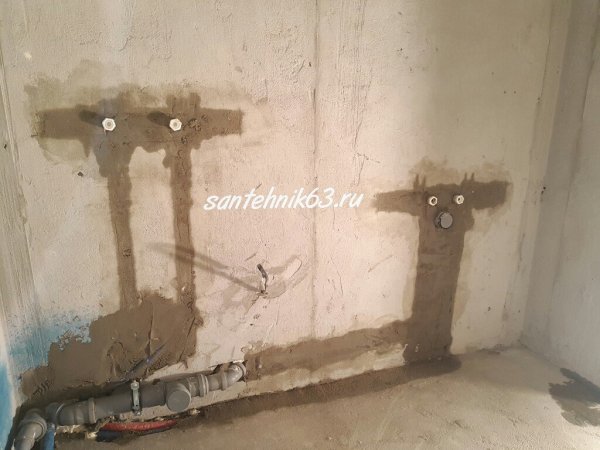

Можно заделать штробы цементным раствором.

Обычно, данную операцию, я оставлял последующим мастерам, но в целях защиты клиента от потенциально возможной угрозы неправильной заделки штроб, и повреждения защитной изоляции на трубах и скотче, данную операцию все таки решил выполнять самостоятельно.


Не забываем крепить трубу канализации к стене с шагом не более чем в 90 см., во избежание дальнейших провисаний трубы при эксплуатации.



Ну вот собственно и все. Узел готов, водопровод и канализация смонтированы. Произвел опрессовку и сдал работу клиенту.

Вот небольшой ролик, в котором за 40 секунд описана вся работа с самого начала до конца.


Можете воспользоваться идеями и смонтировать подобный водопровод себе самостоятельно.
А если у Вас квартира В Самаре, то можете пригласить меня для выполнения данных работ, что будет спокойнее надежнее и грамотнее.
мой сайт: https://santehnik63.ru


Спасибо за внимание до новых встреч.
