Bluetooth колонка CubeBox своими руками

3 ноября 2018 kovboy 4 019 просмотров

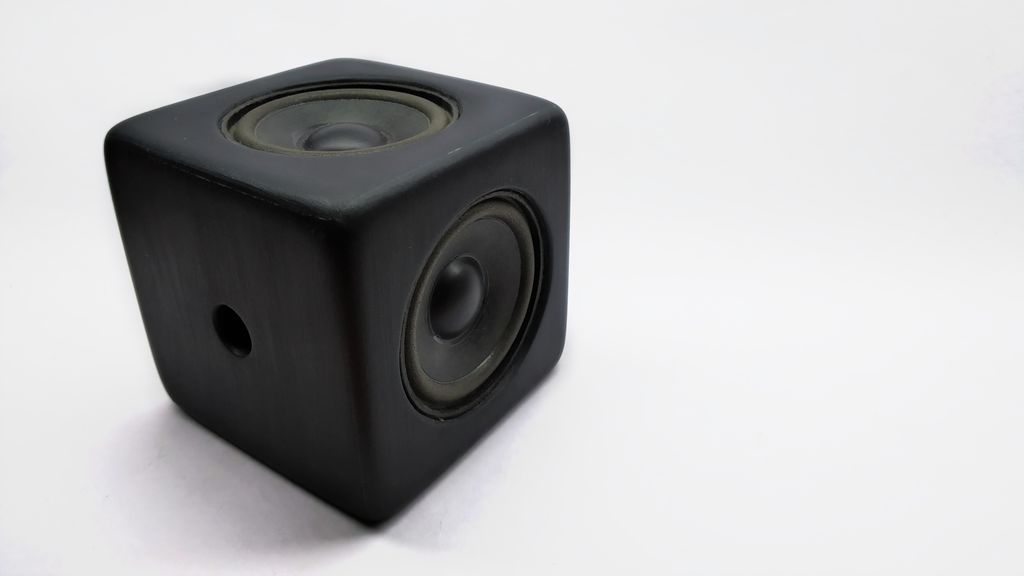

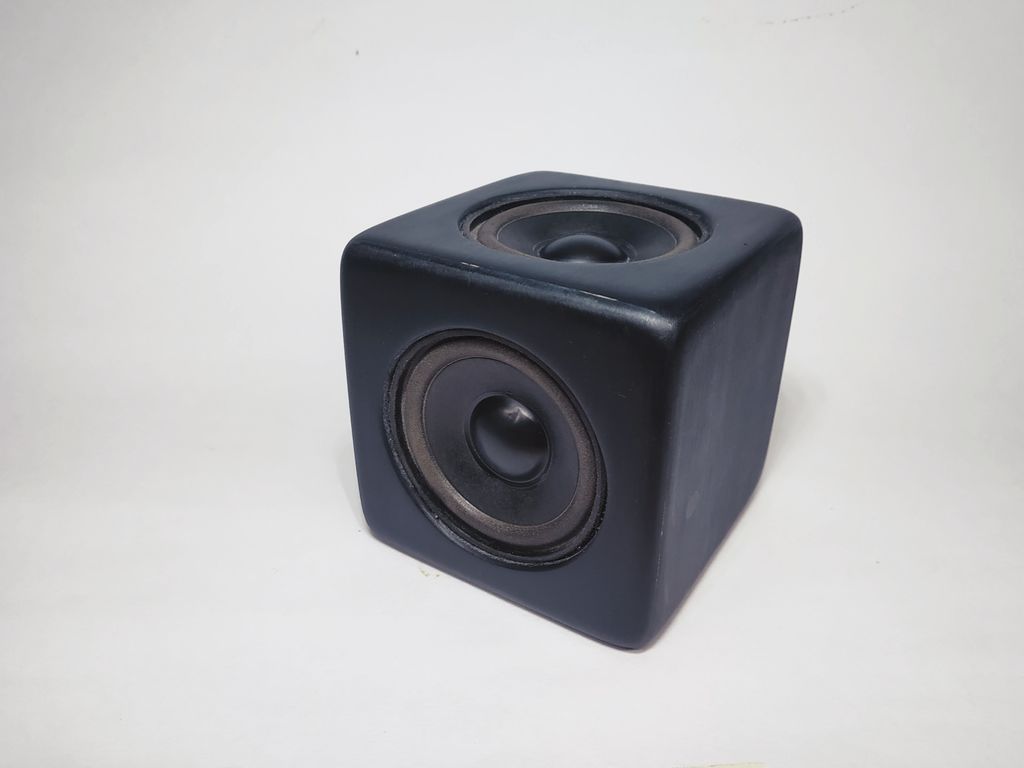

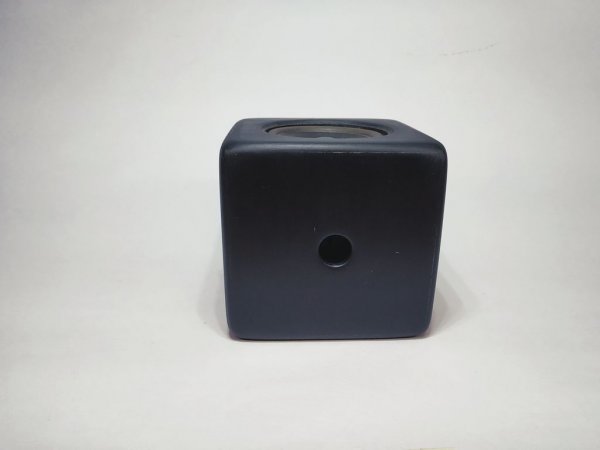

Делаем портативный беспроводной динамик CubeBox с впечатляющими басами и привлекательным дизайном своими руками.

Привет, ребята, в этом инструкции автор расскажет, как сделал, удивительный динамик с Bluetooth, назовем его CubeBox.

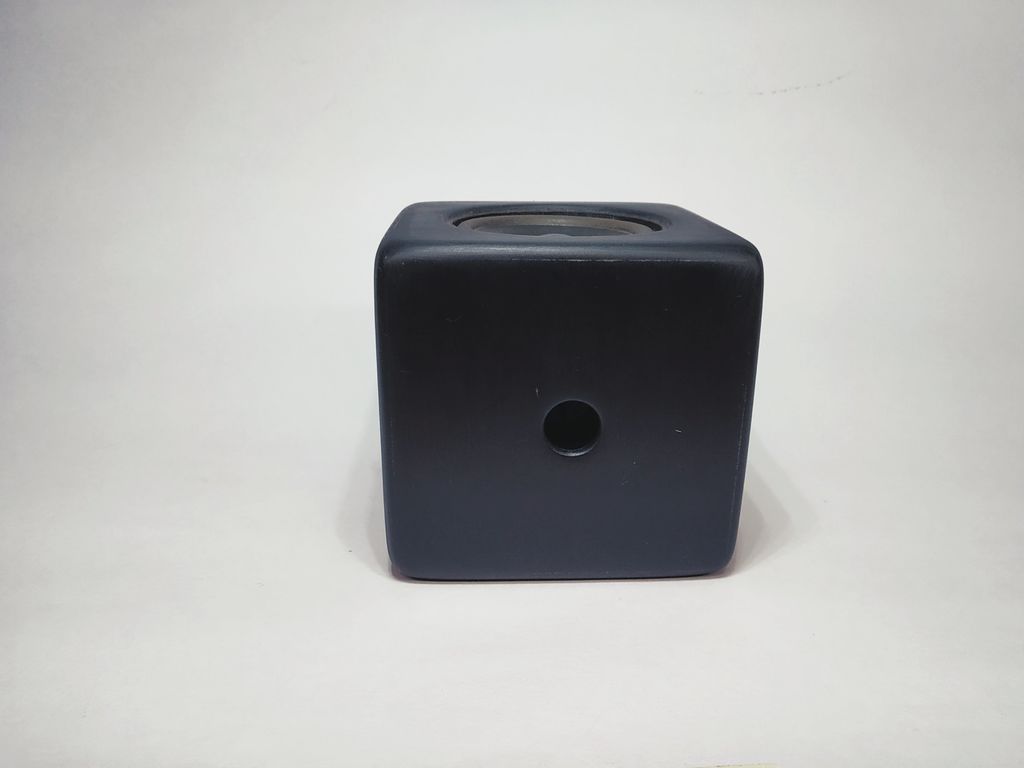

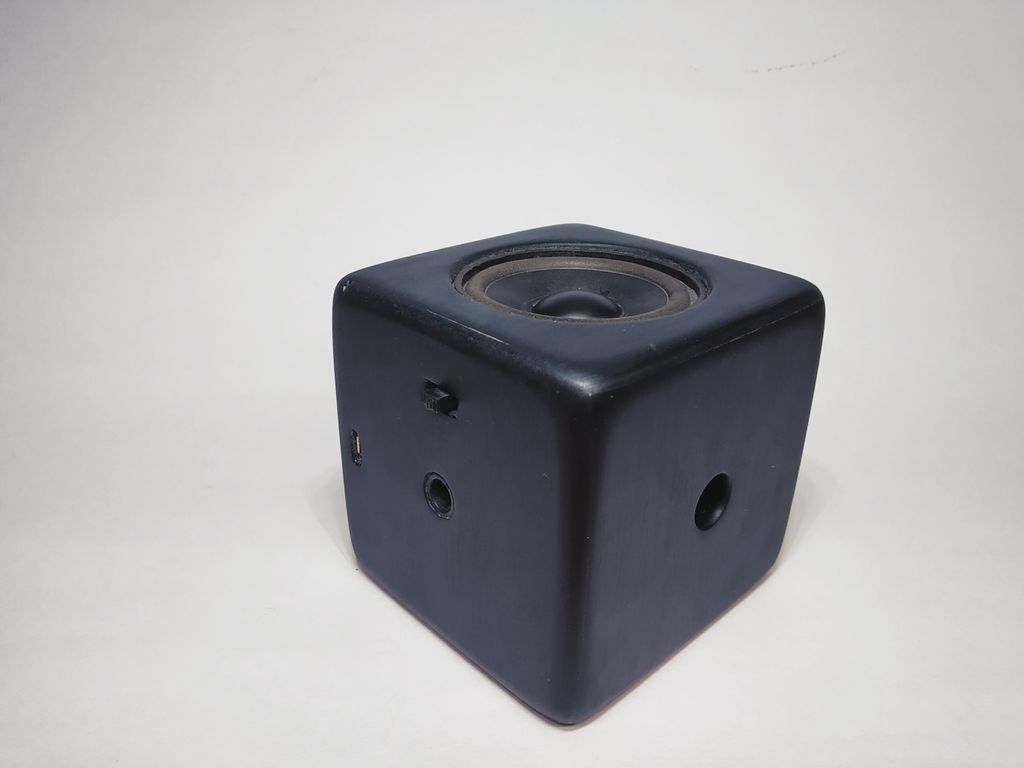

CubeBox является самодельным ультра-портативным беспроводной динамик с впечатляющими басами и привлекательным дизайном.

Отличительные черты:

- высокая эффективность тональнозвуковых эффектов, за счет применения 65 мм стерео динамиков
- Долгий срок работы от аккумулятора – до 8 часов непрерывного воспроизведения музыки.
- Сопряжение возможно с любым Bluetooth – совместимым устройствов, включая смартфоны, MP3-плееры, планшеты и компьютеры.

Технические Характеристики:

Два стереодинамика полного Диапасона 3W.
Усилитель высокой эффективности PAM8403.
Продолжительная батарея 5200mAh.
Micro USB зарядка.
Bluetooth

Изготовления динамика

Видео инструкция по изготовлению

Материалы и инструменты

Нам нужны эти следующие части и инструменты, чтобы сделать этот динамик Bluetooth.

Материалы

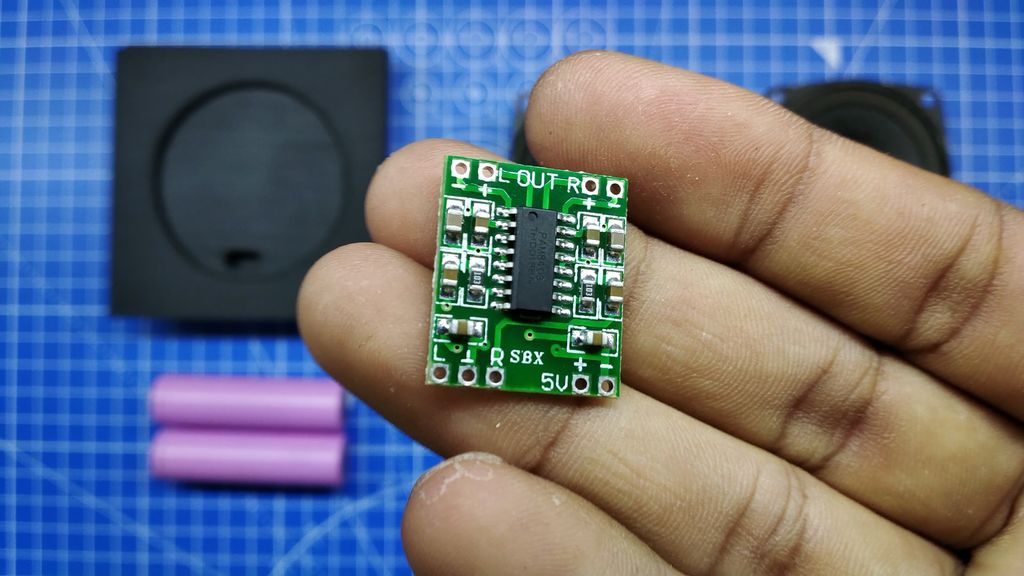

Модуль стерео усилителя PAM8403;
3W стерео динамик полного диапазаона – 2 шт.;
Микро-USB-модуль зарядки;
модуль Bluetooth;
18650 li-On батарея – 2 шт;
Выключатель постоянного тока;
Boost Converter;
провода;
Акриловый лист толщиной 4 мм.

Инструменты

Пила по металлу;
Бор мащшинка / Dremel (не обязатльно);
паяльник;
Клеевой пистолет;
кусачки и зачистка для проводов;
липкая лента.
суперклей.
Маркер.
Коронка.
наждачная бумага или напильник

Изготовление корпуса

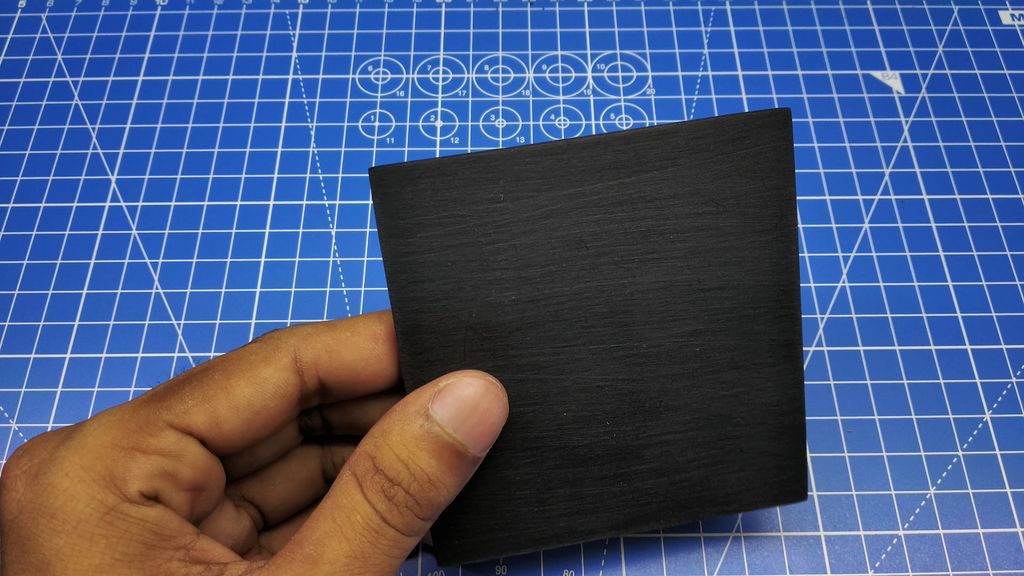

Для изготовления корпуса, автор использовал акриловый лист. Его легко вырезать, сгибать и формировать, кроме того он не дорогой, что также немаловажно.

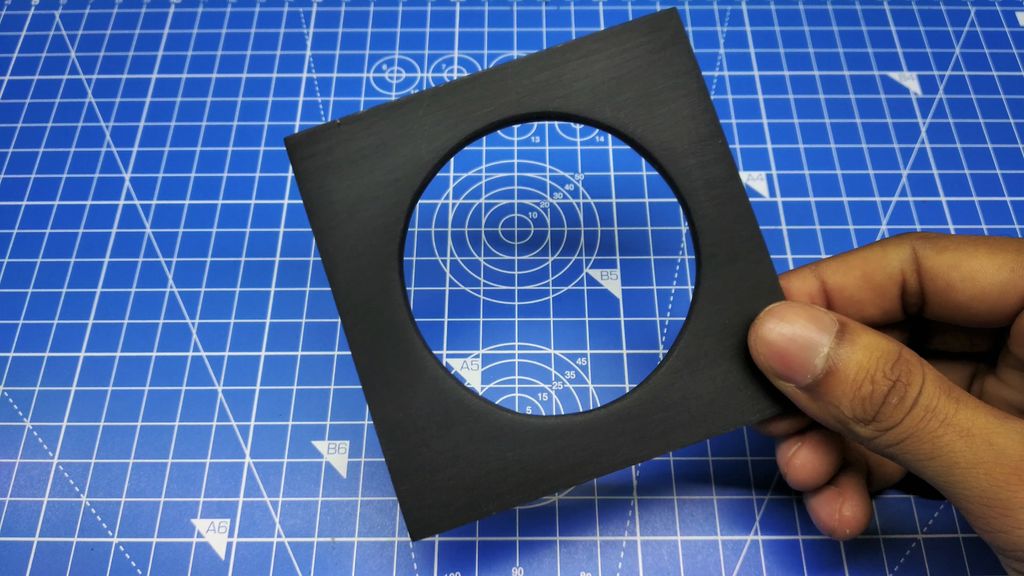

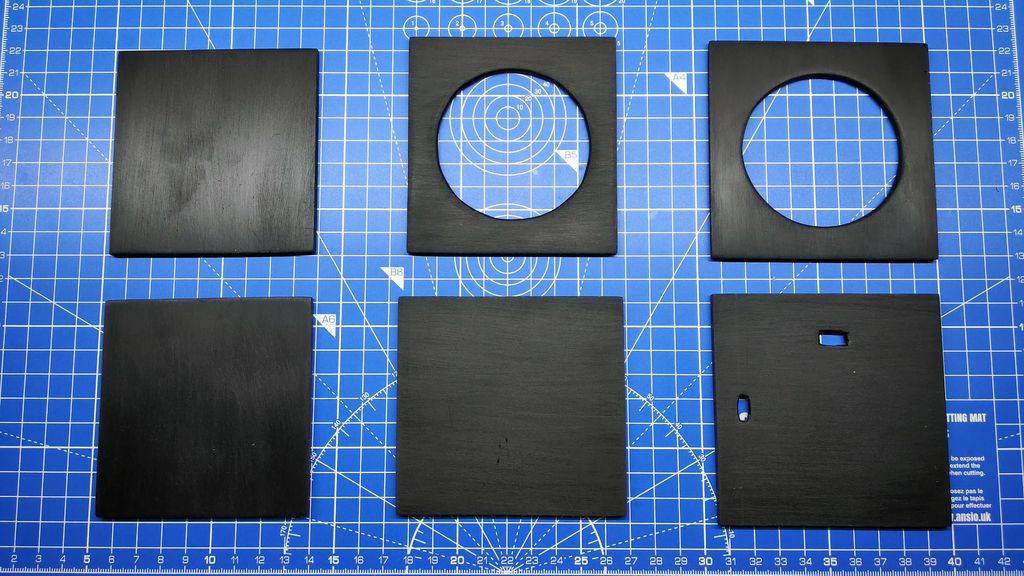

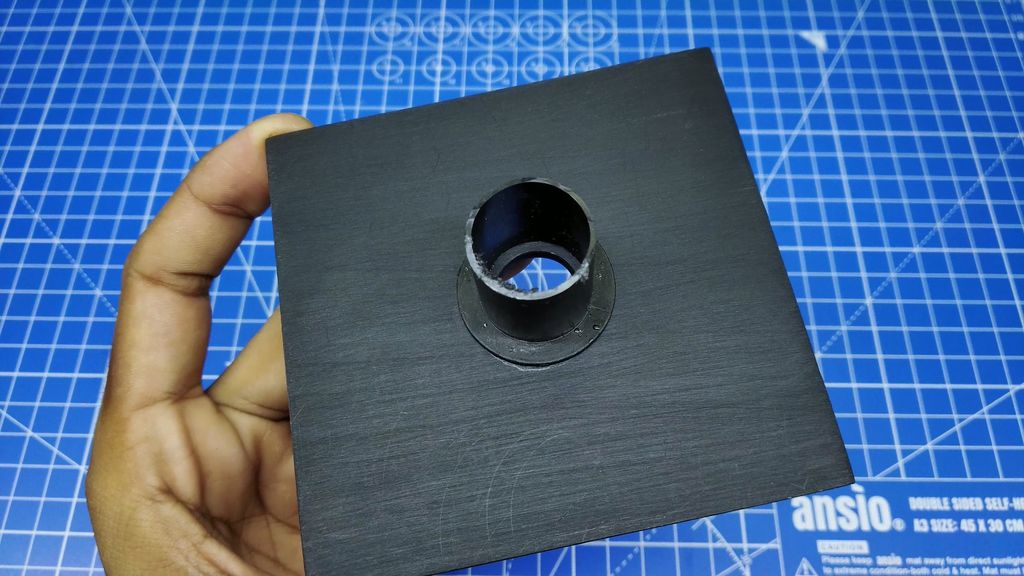

Автор подготовил заранее все необходимые детали из акрилового листа, вырезав их. Просверлив отверстия там, где это необходимо.

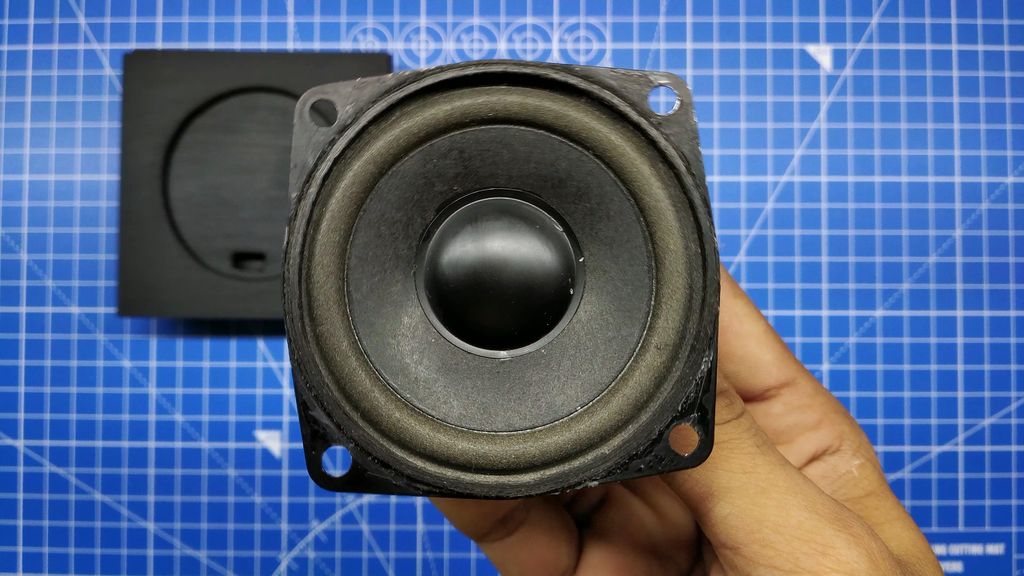

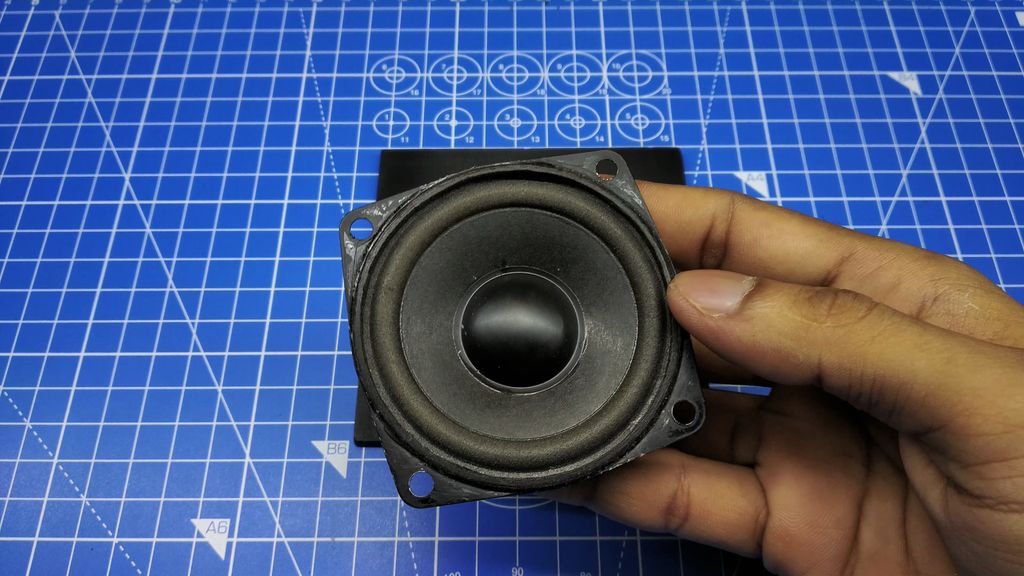

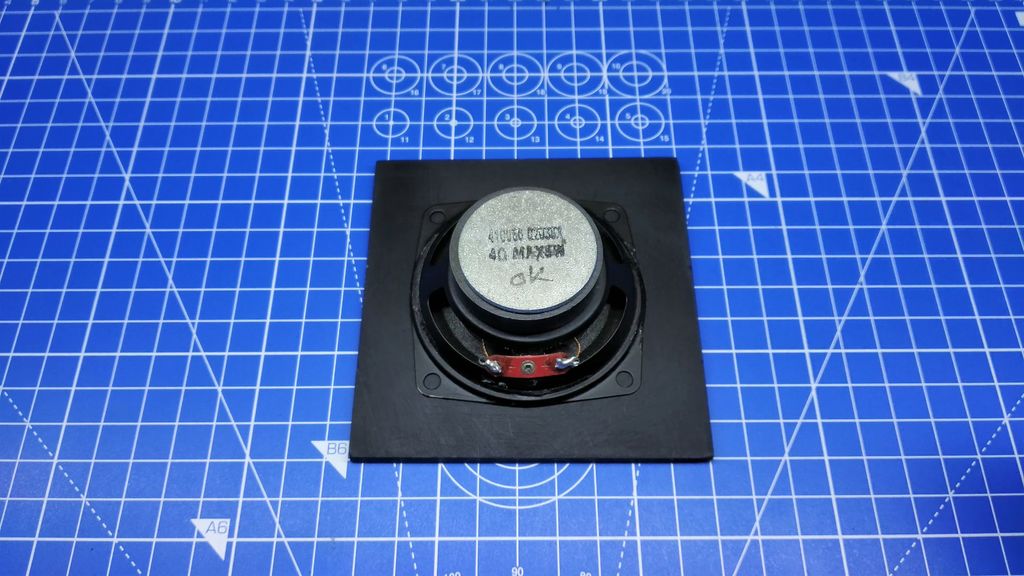

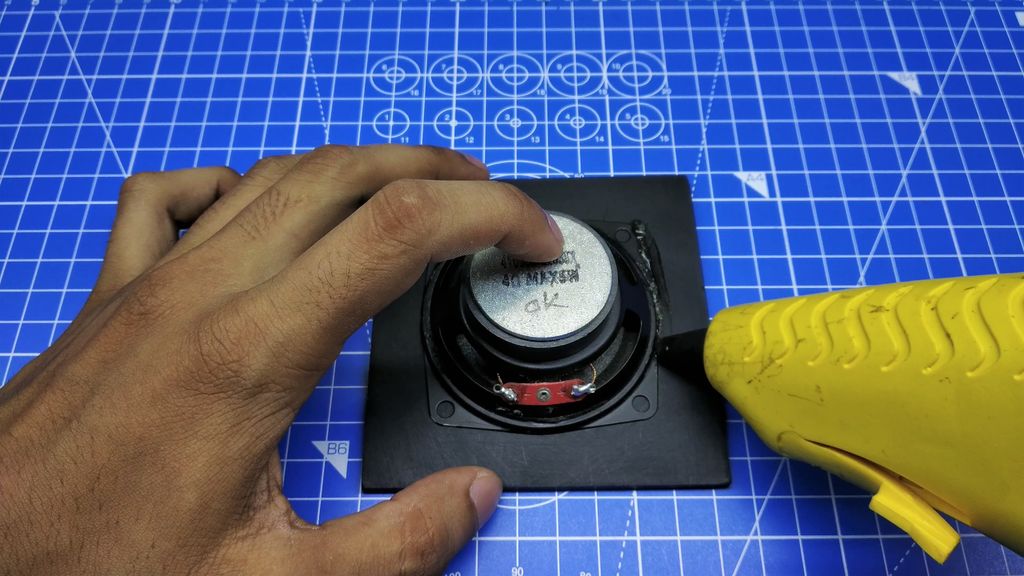

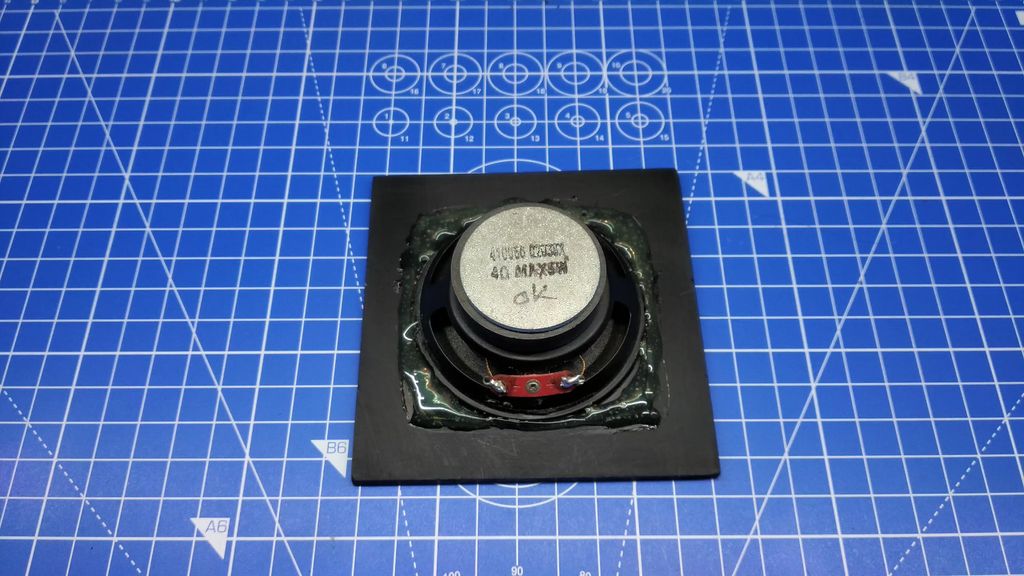

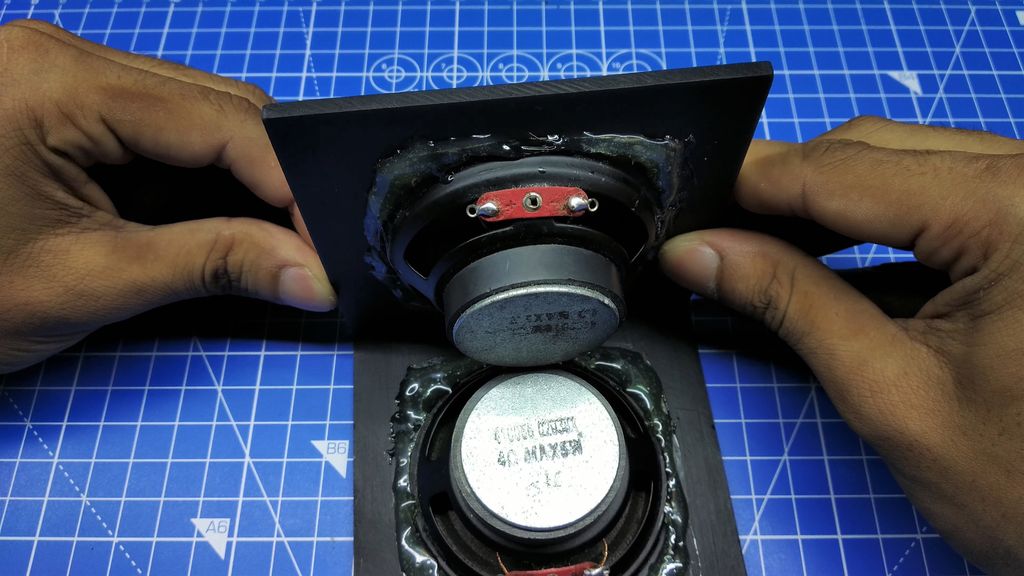

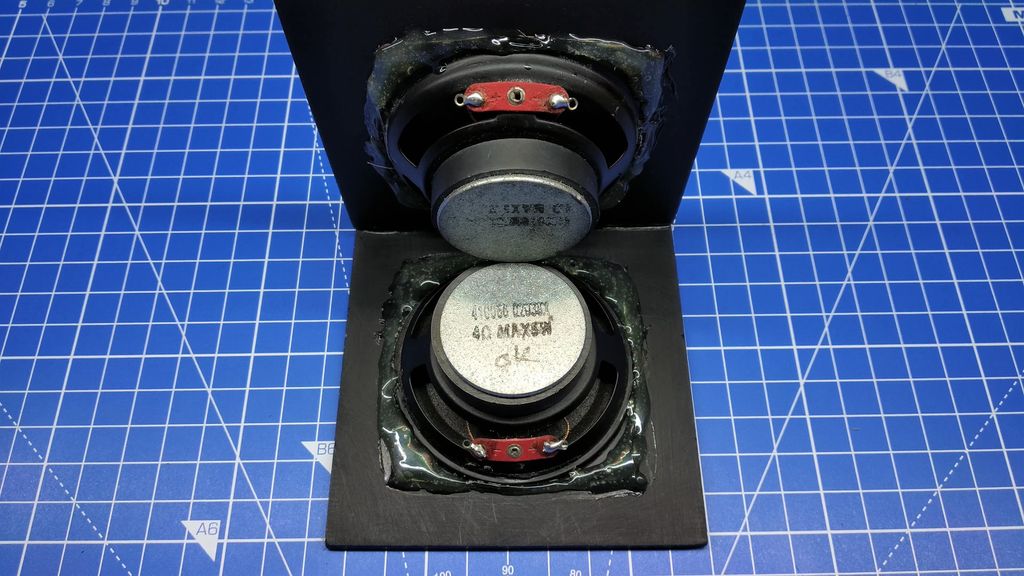

Динамики вклеиваем с помощью клеевого пистолета, здесь есть очень важный момент. Необходимо очень хорошо пройти все по краям клеем, чтобы обеспечить плотное прилегание к акриловой стенке.

Последовательность склеивания стенок корпуса.

Склеивание вырезанных частей будущей колонки с помощью можно осуществить с помощью быстросхватывающего клея.

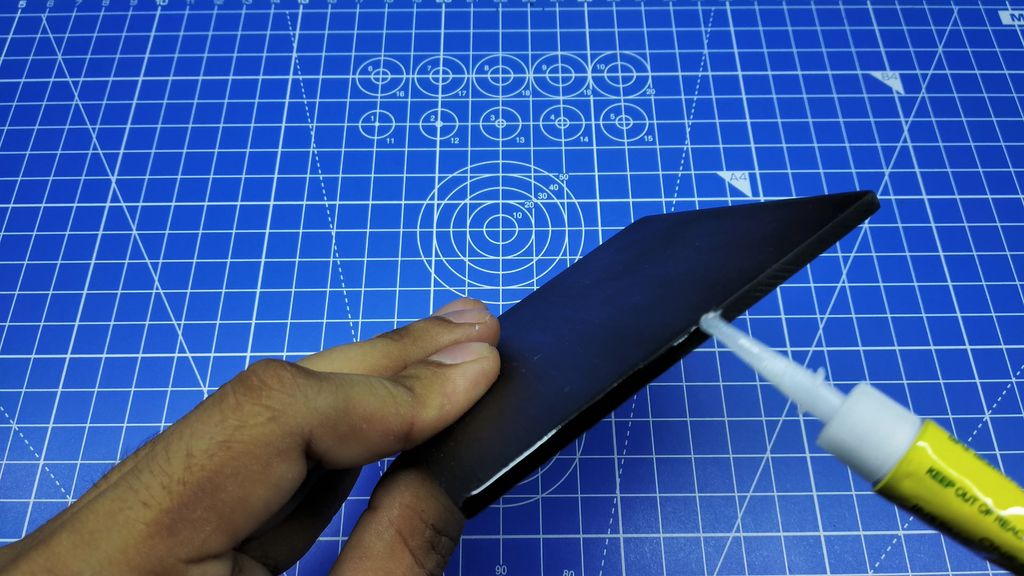

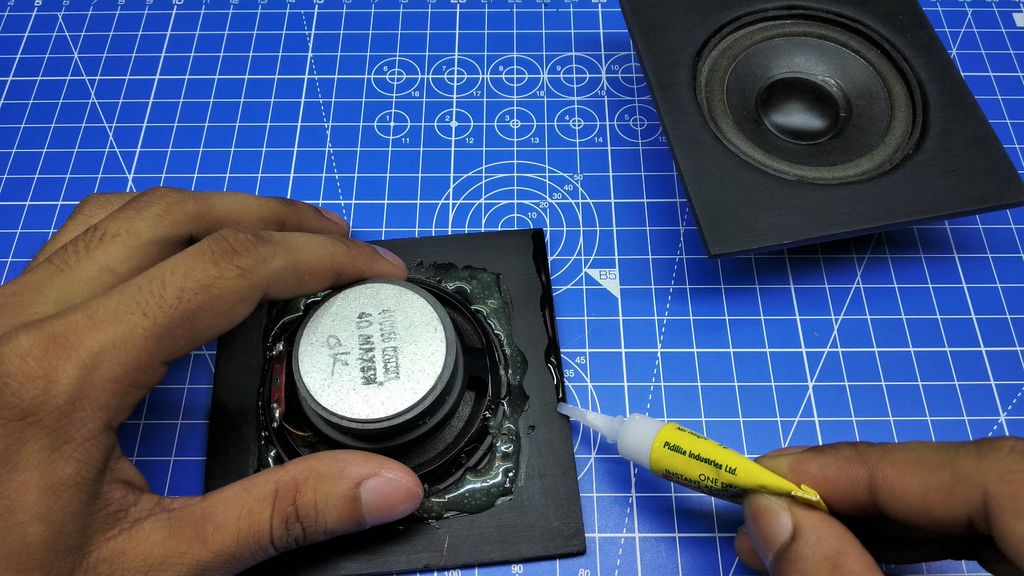

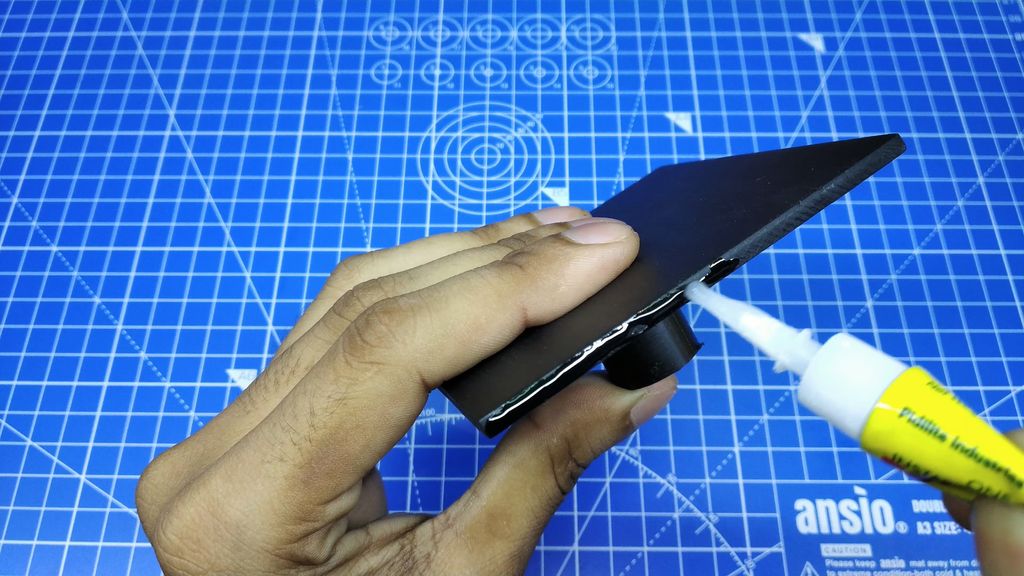

Сначала нанесите суперклей на края рамки с динамиком динамика, затем аккуратно расположите 2- стенку с динамиком и удерживайте его немного, пока они не будут хорошо приклеены.

После этого можно клеить еще стенку.

Для фиксации можно использовать различные приспособления, как Вам удобно.

Пайка модулей

Самое интересное в сборке для многих – это пайка компонентов, здесь все очень просто:

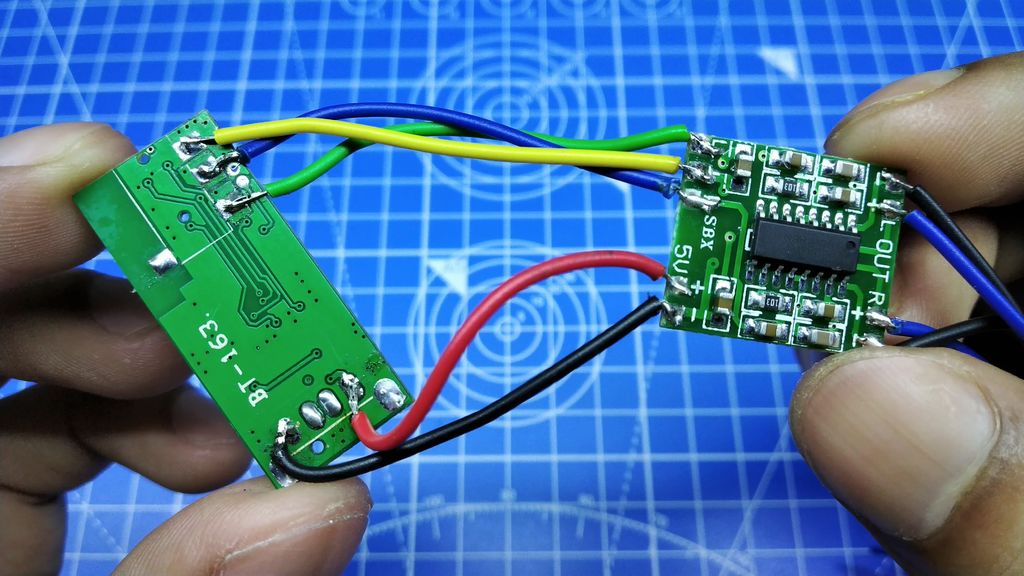

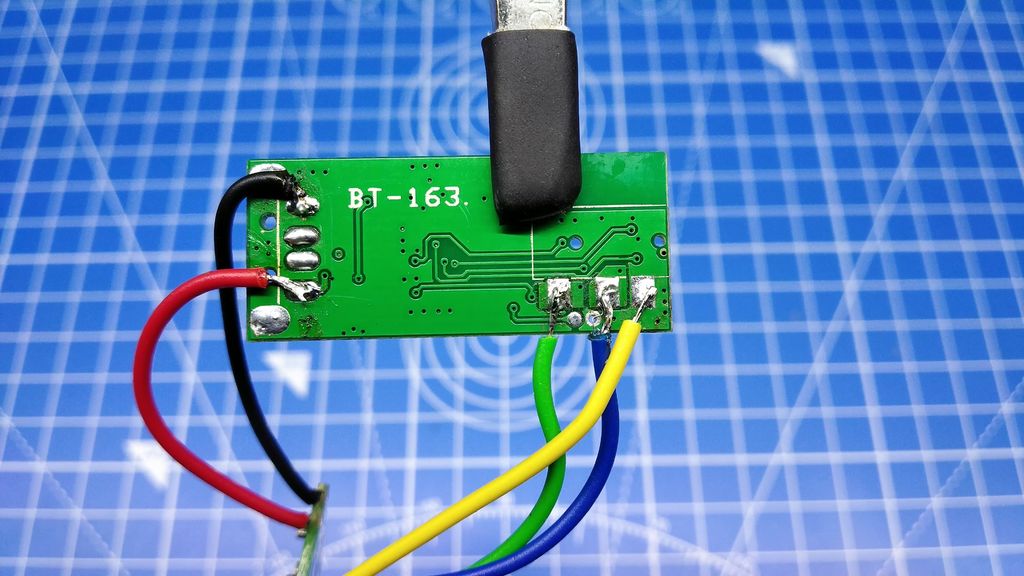

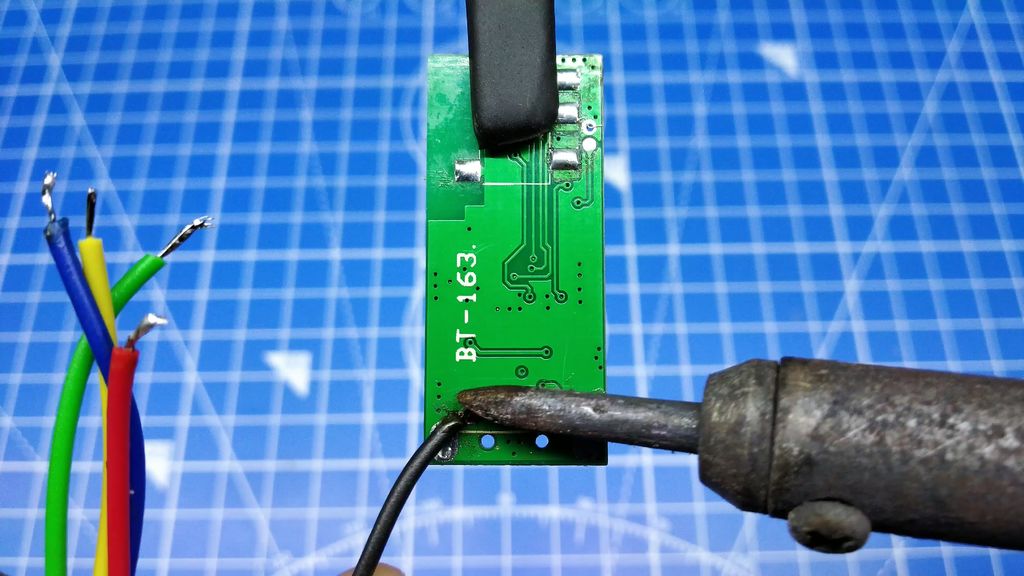

Для начала соединим усилитель и Bluetooth модуль BT162

Включаем и нагреваем паяльник.

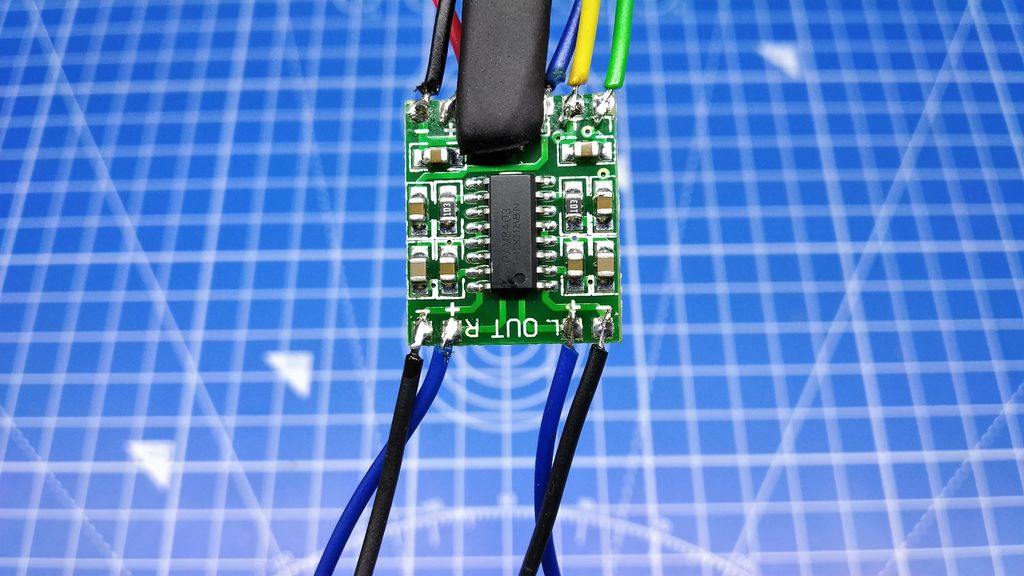

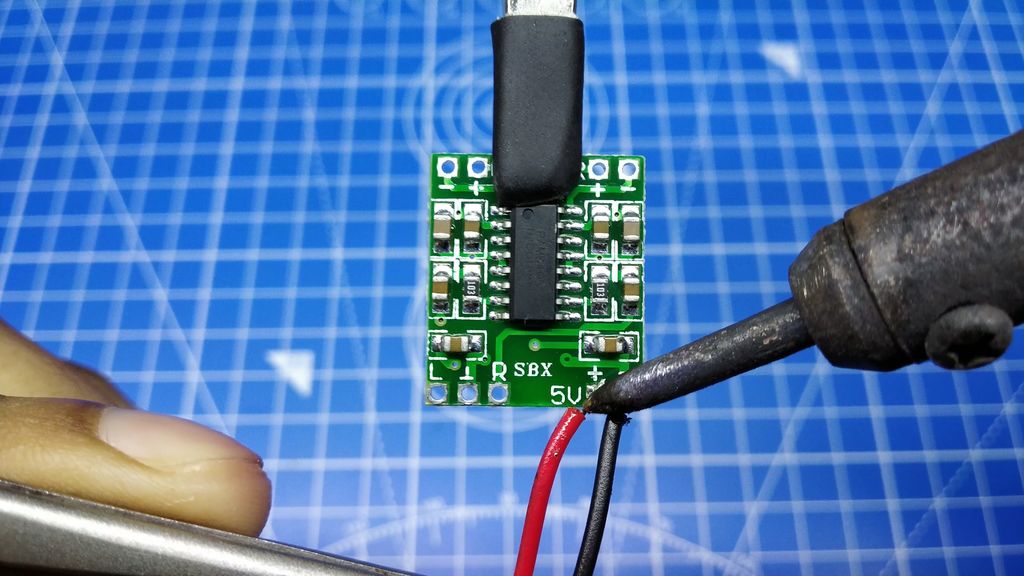

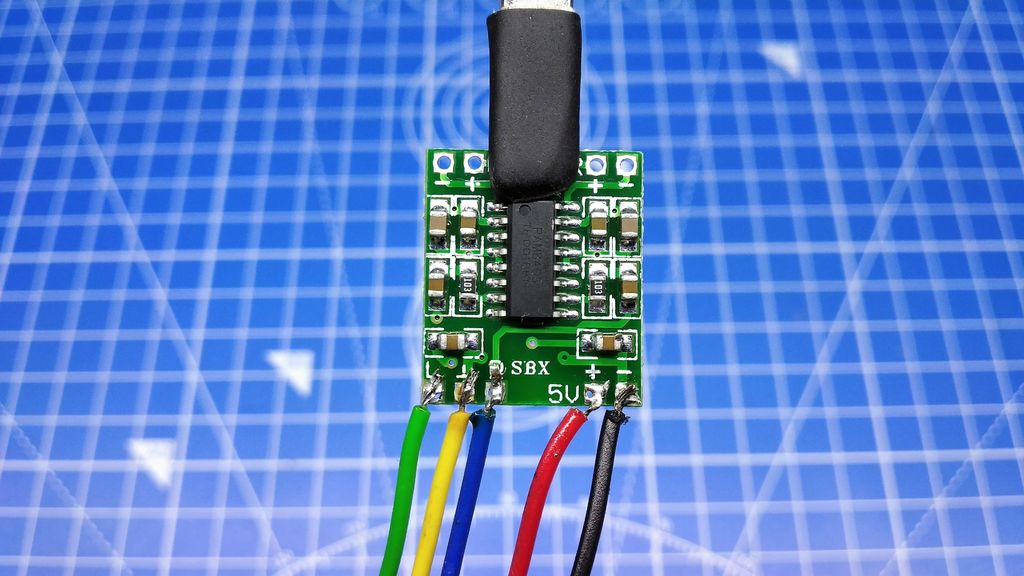

Припевам провода (красный и черный) питания к усилителю, затем провода (зеленый, желтый, синий) на аудиовход, не забудьте убедиться в правильной полярности.

Добавляем модуль питания.

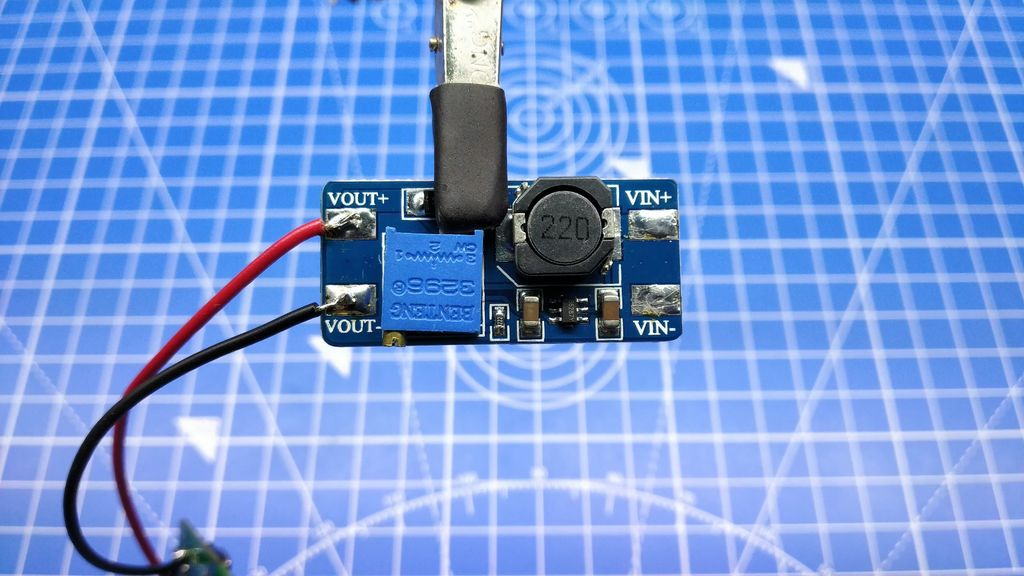

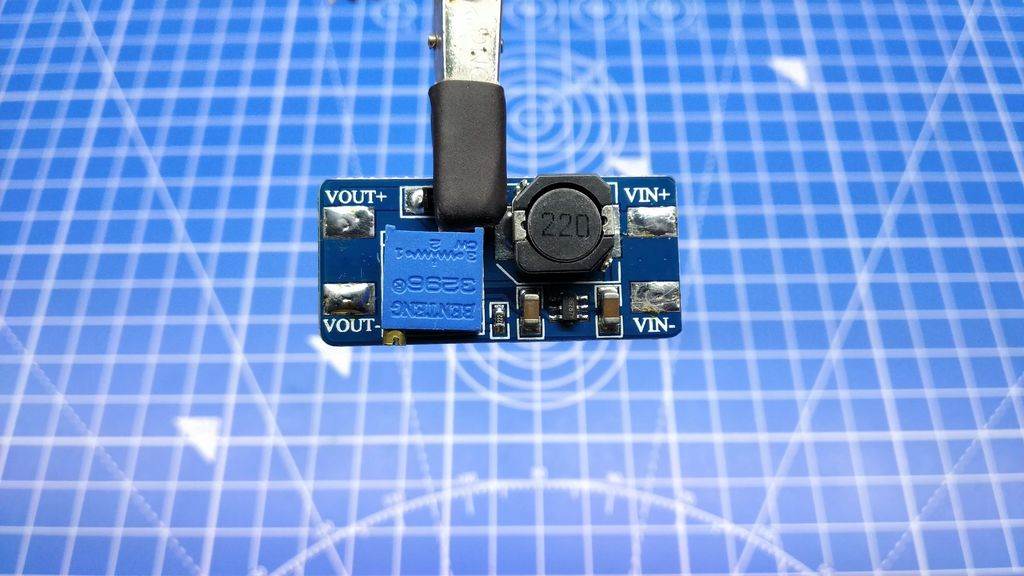

В этом шаге автор использует модуль питания Step Up. Т.к. усилитель и блютуз модуль требует питания в 5 Вольт. А батареи дают только 3,2 вольт.

Используя данный модуль, можно увеличить напряжение до необходимых 5 вольт.

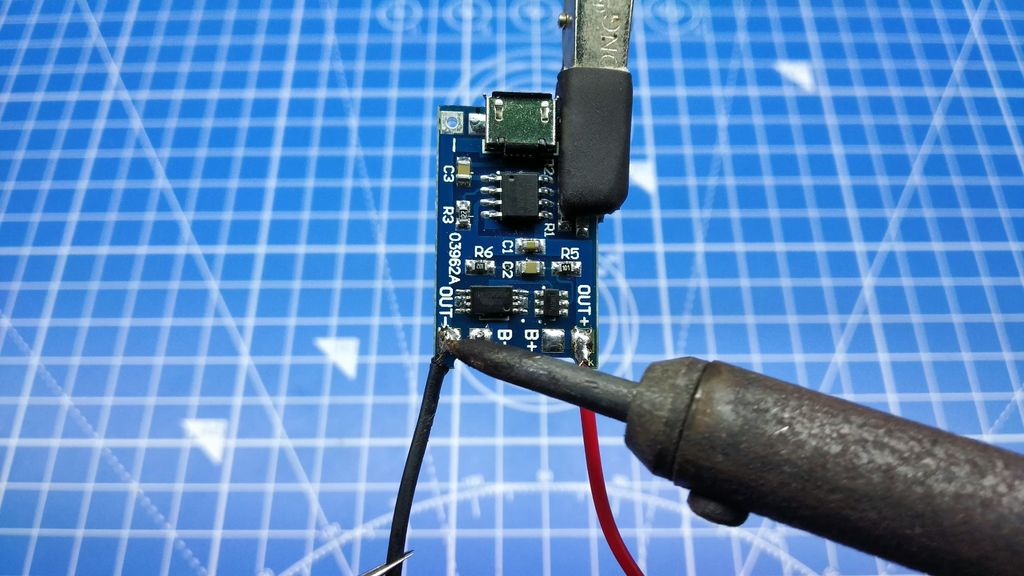

Для регулирования напряжения используется голубой потенциалометр. Припаиваем по 2 провода к модуля степ уп и к модулю заряда.

Установка компонентов корпус

Модуль заряда и переключатель

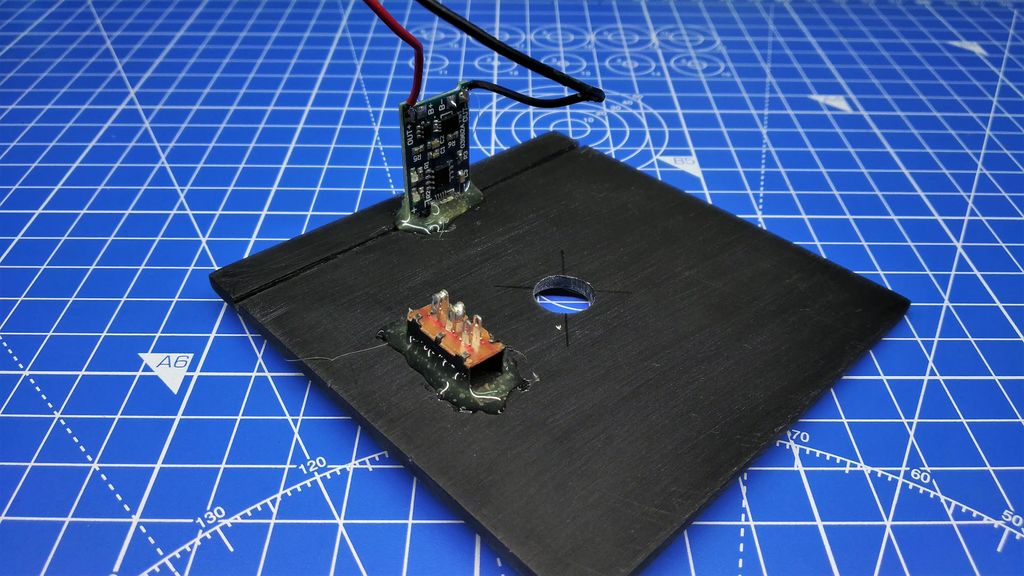

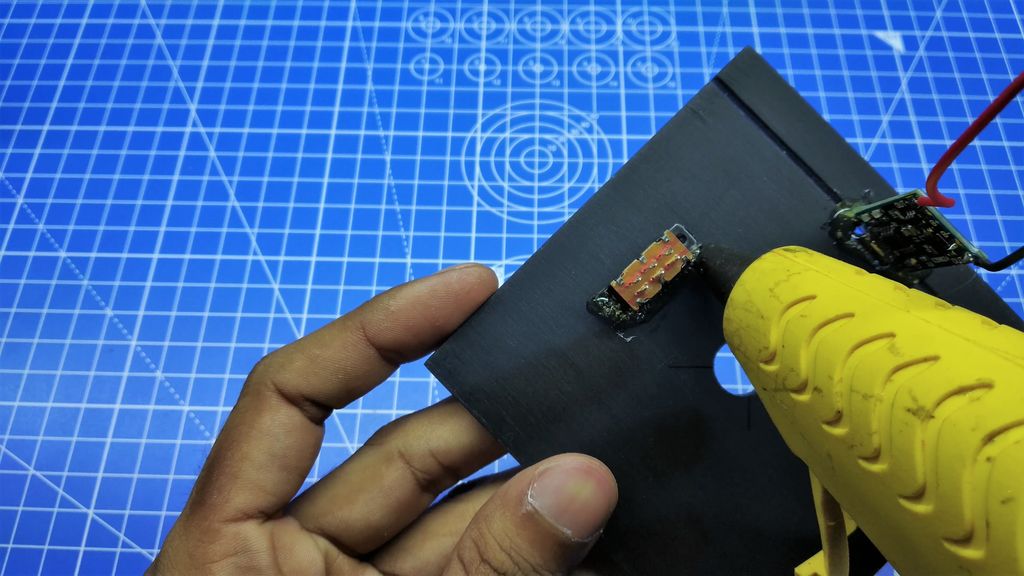

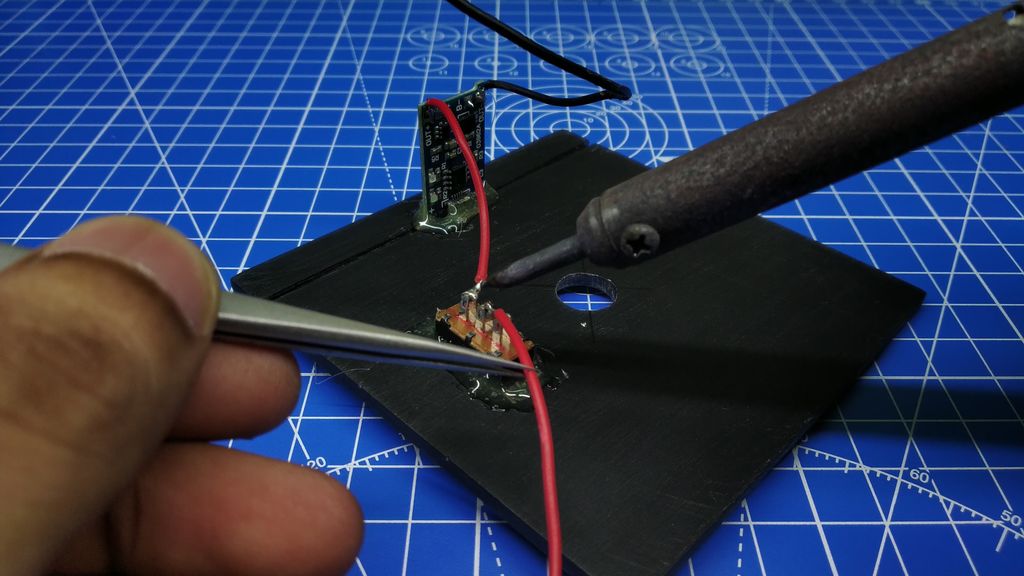

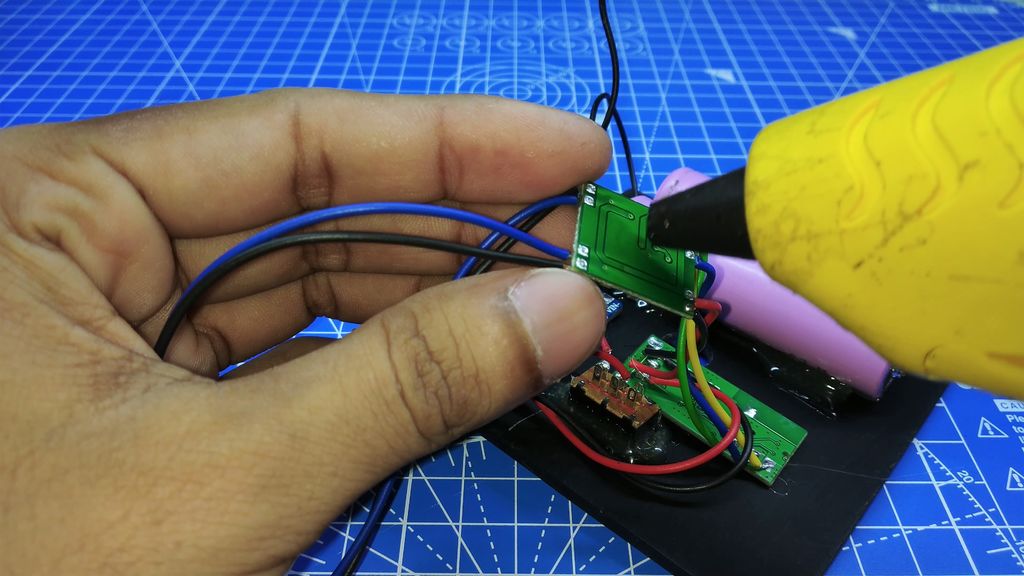

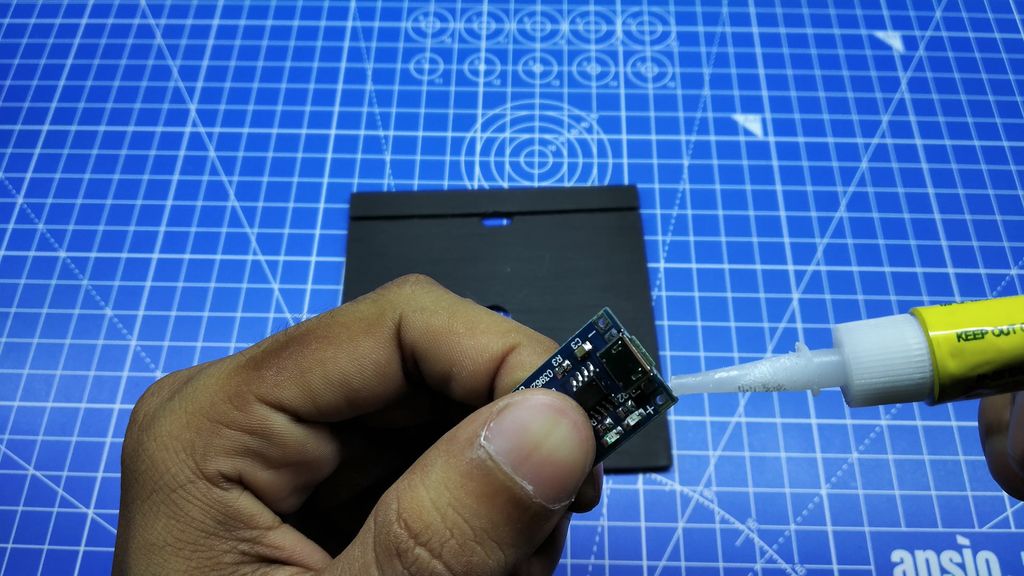

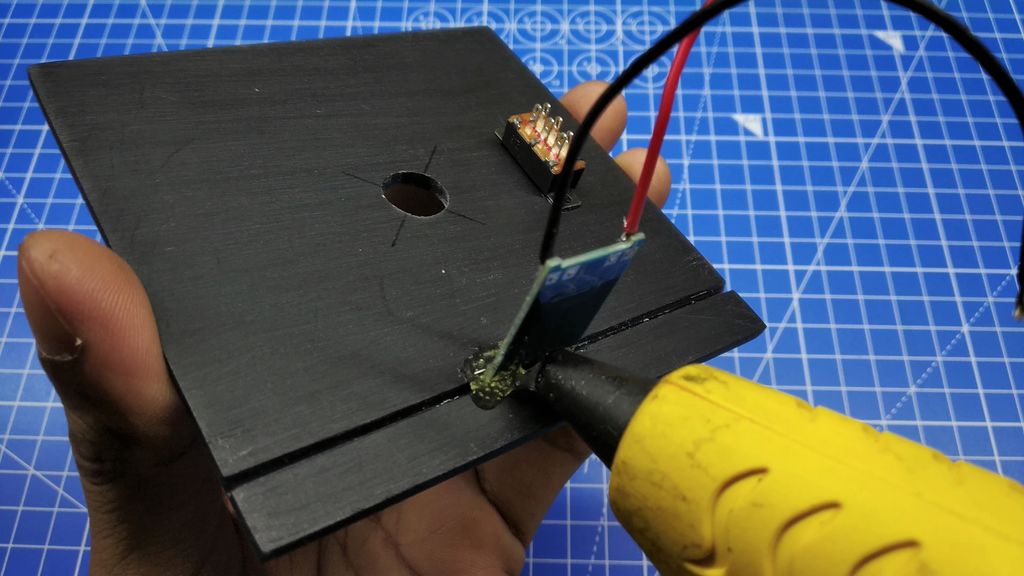

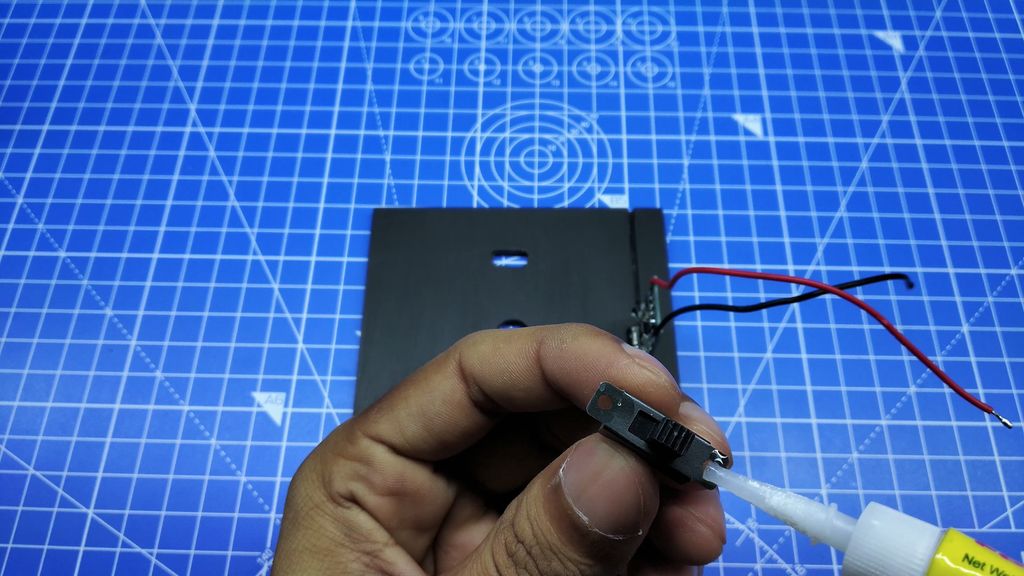

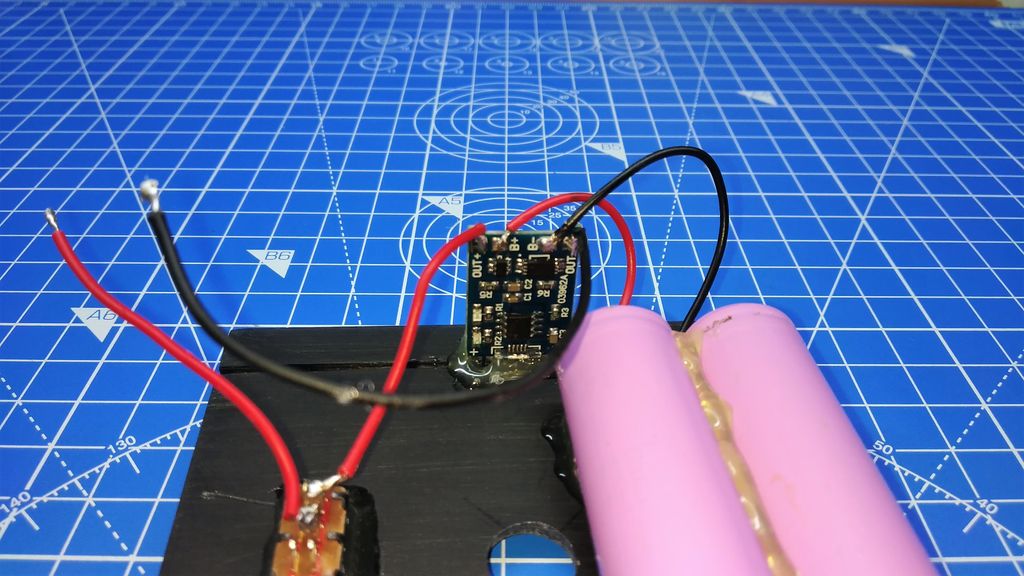

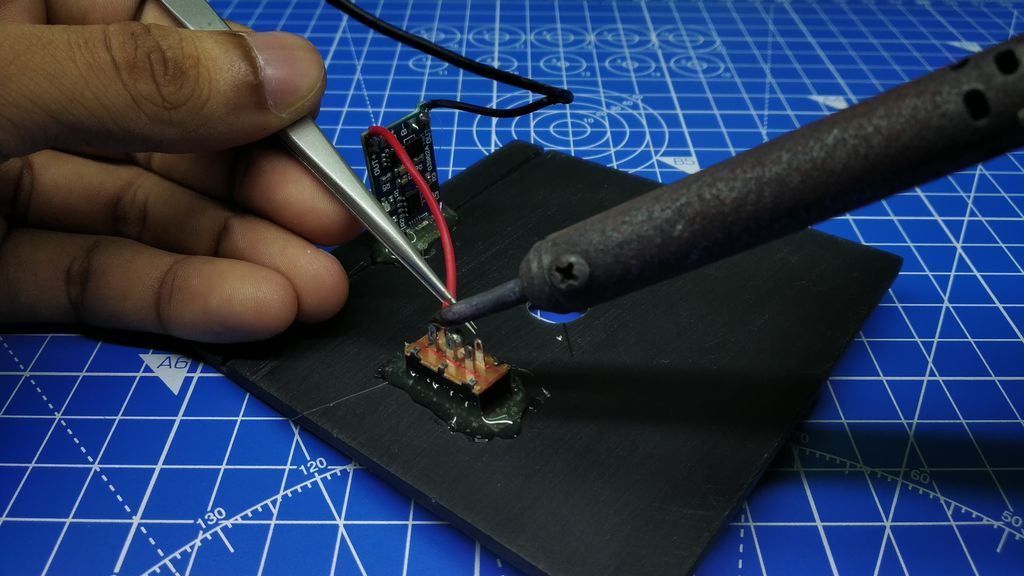

Сначала вклеиваем модуль заряда, для этого используем клеевой пистолет. Это быстро и дешево. Затем приклейте переключатель и припаяет провода от модуля заряда до переключателя.

Аккумулятор

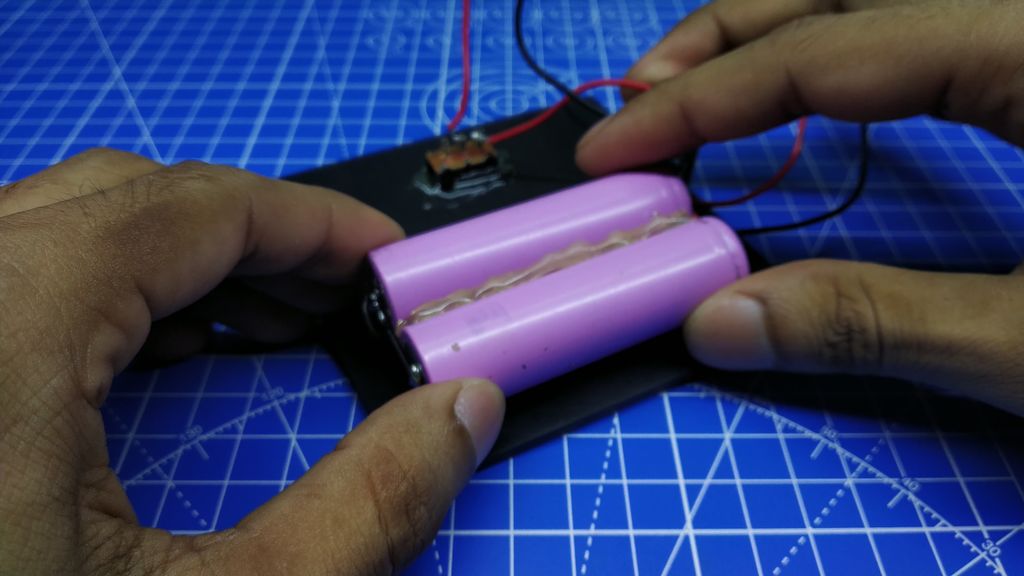

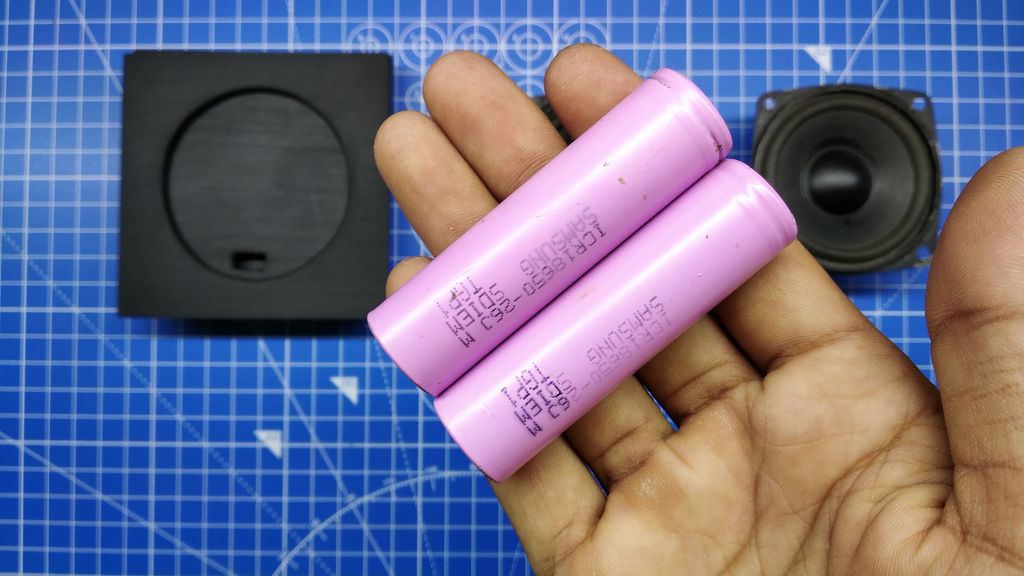

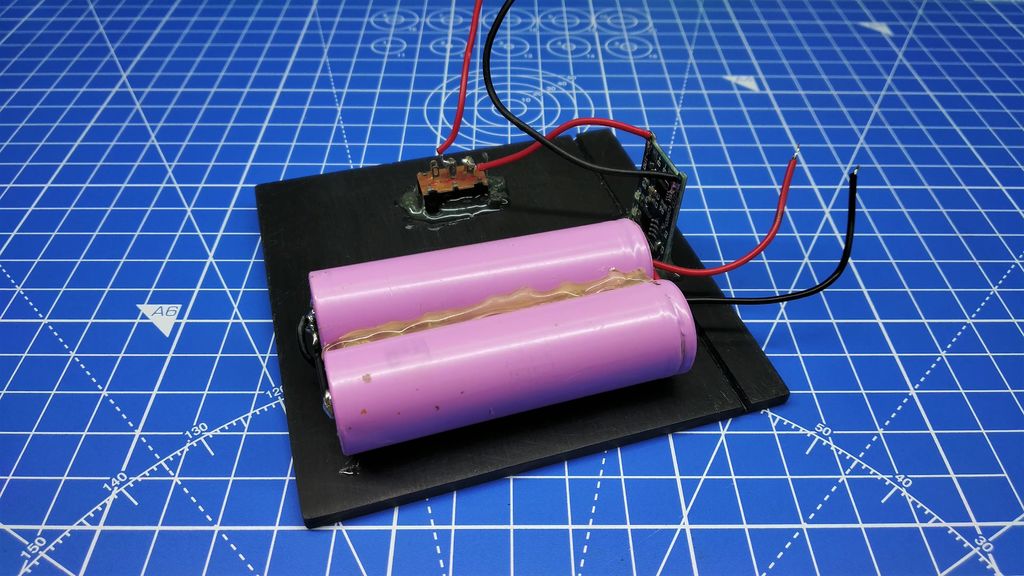

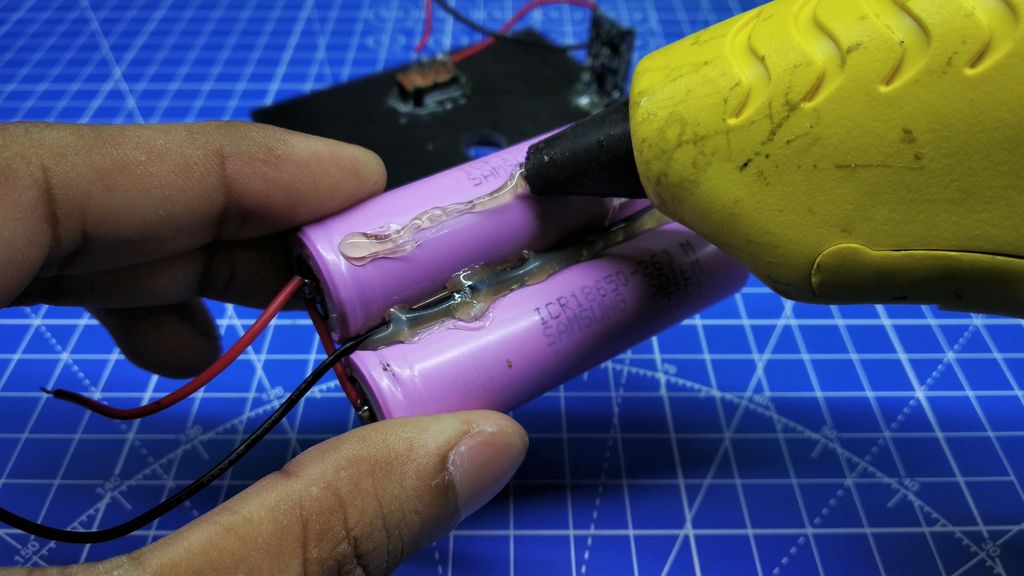

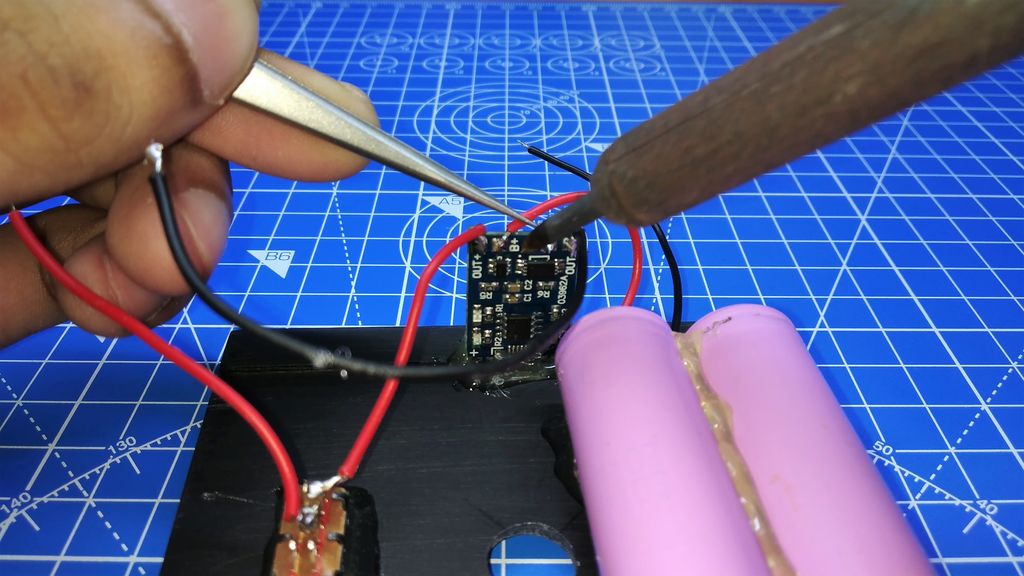

Спаиваем и склеиваем между собой 2 аккумуляторные батареи типа 18650 и приклеиваем сборку на стенке задней панели. Там, где разместили модуль заряда.

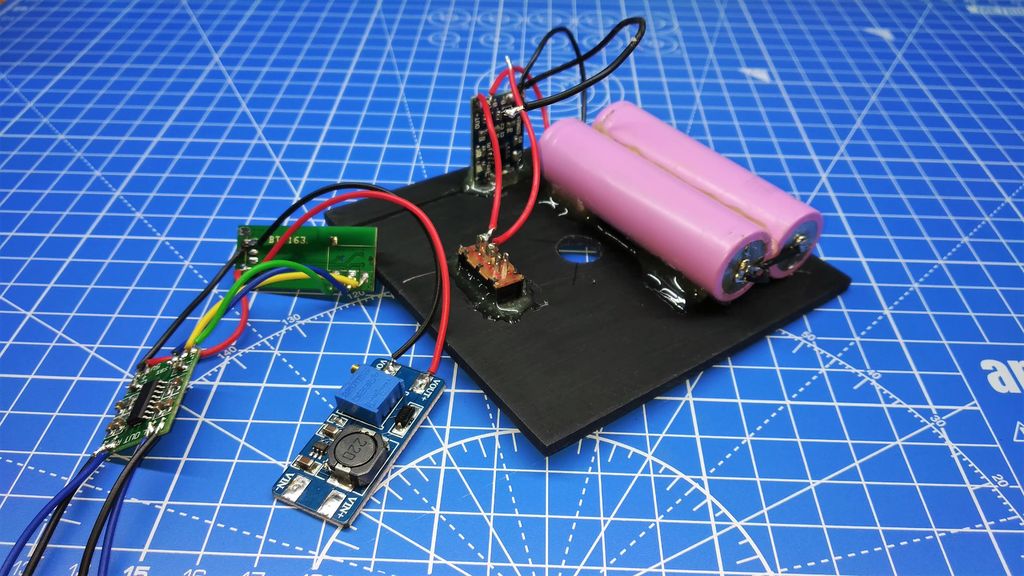

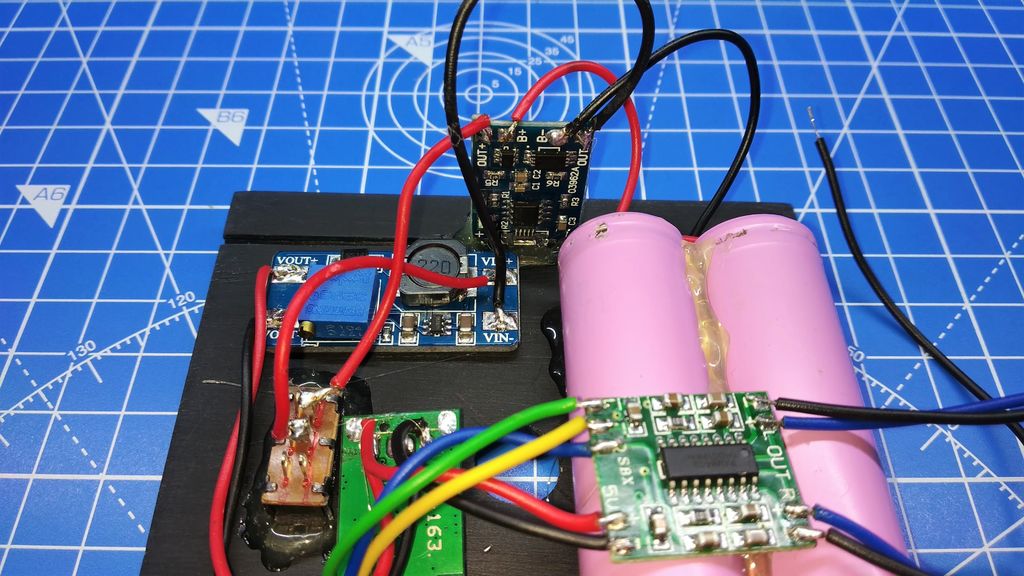

Установка основных модулей

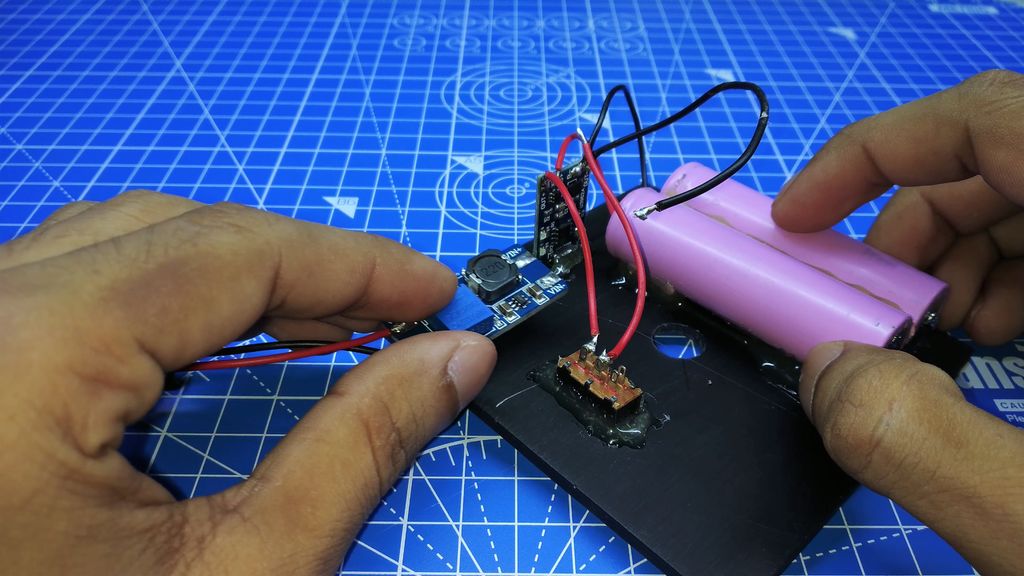

Сначала устанавливаем преобразователь напряжения, затем остальные модули, все крепим аналогично с помощью теплового клея.

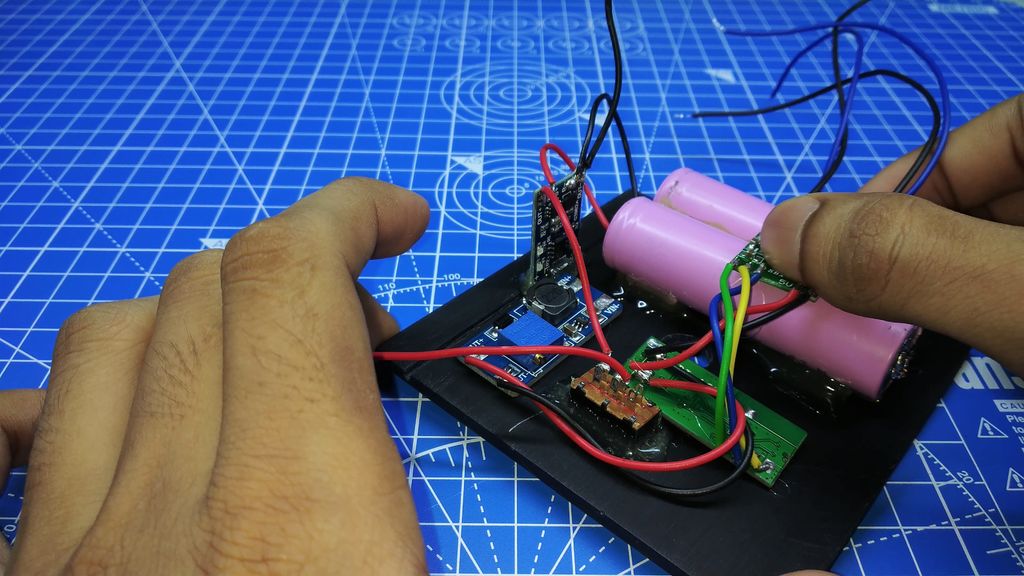

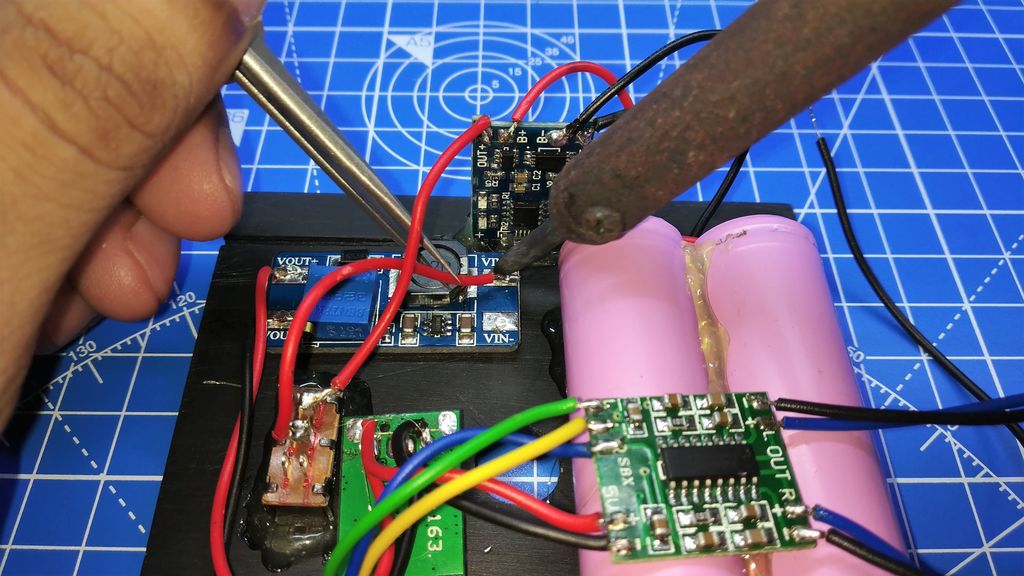

После установки компонентов производим окончательную пайку.

Спаиваем провода питания от модуля степ с переключателем, незабываем о проверке полярности, это очень важно.

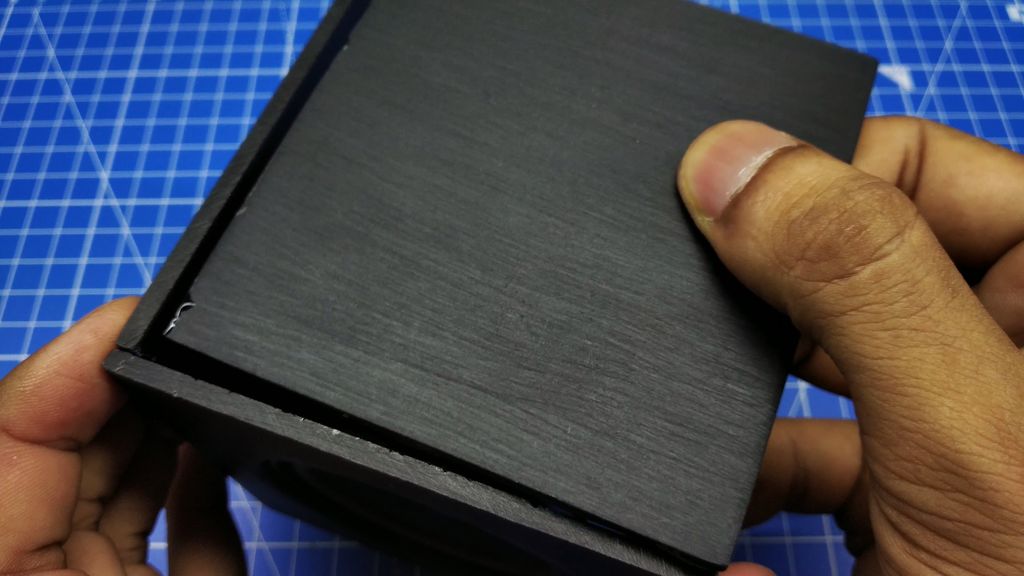

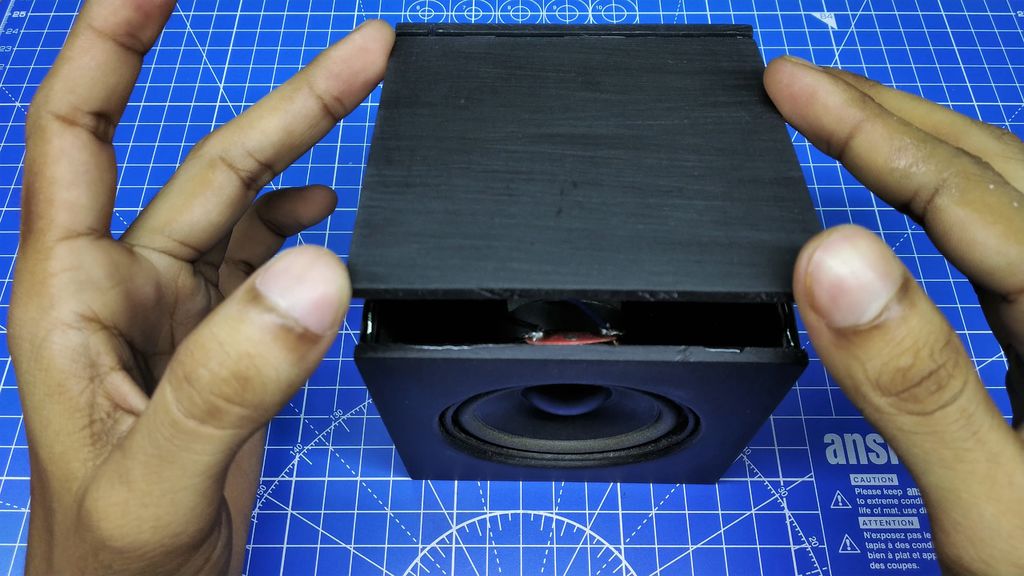

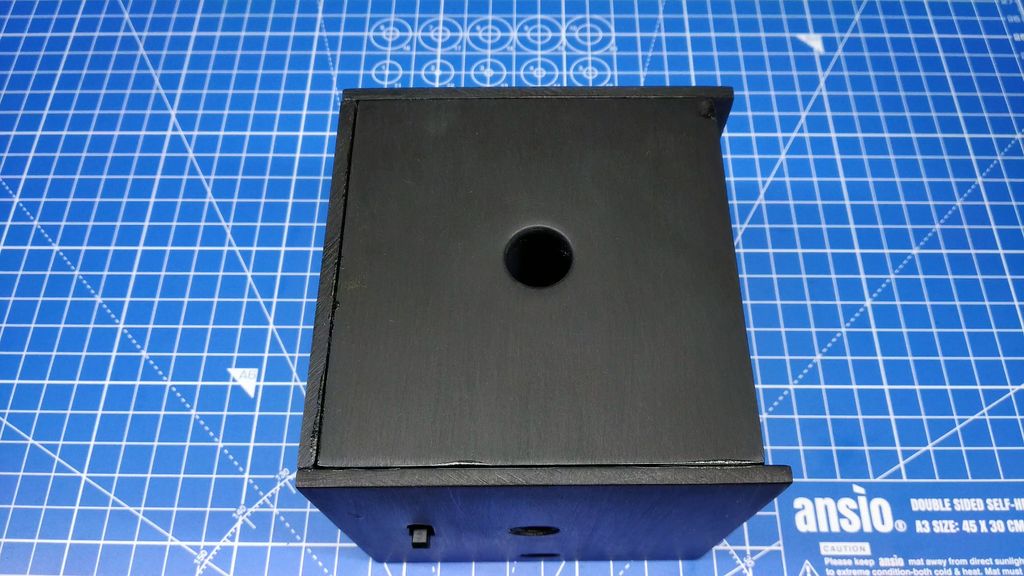

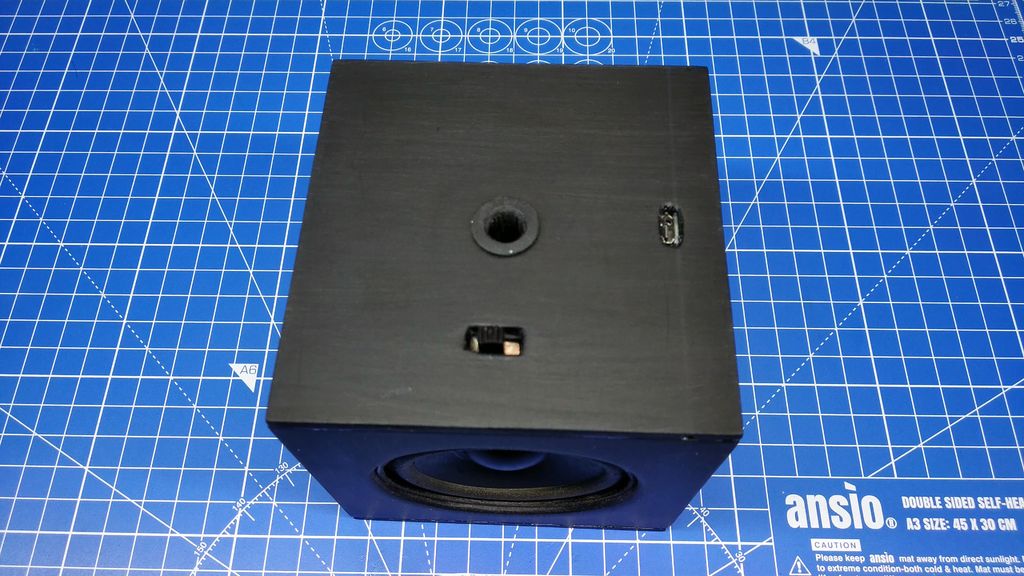

Приклеивание задней панели.

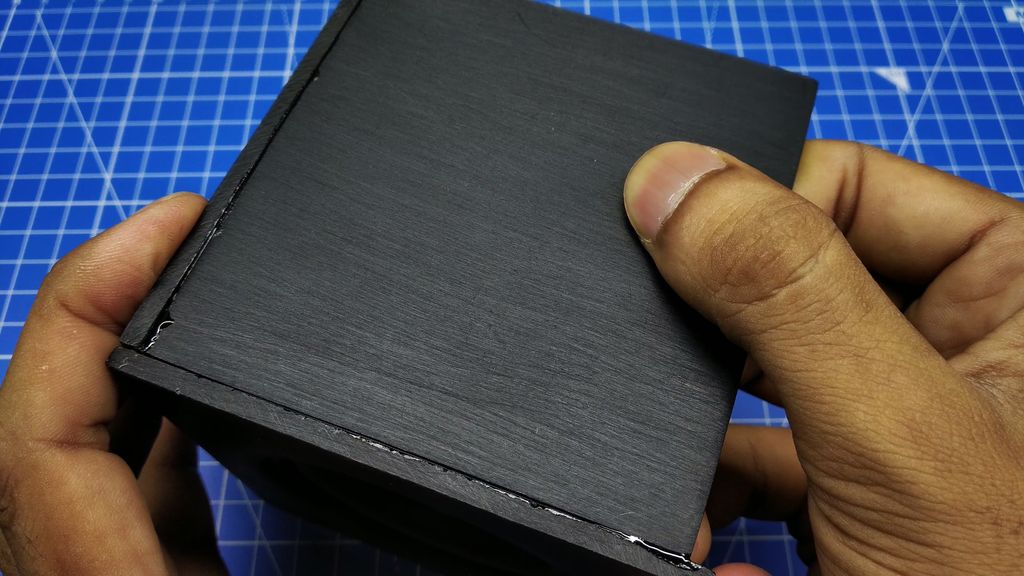

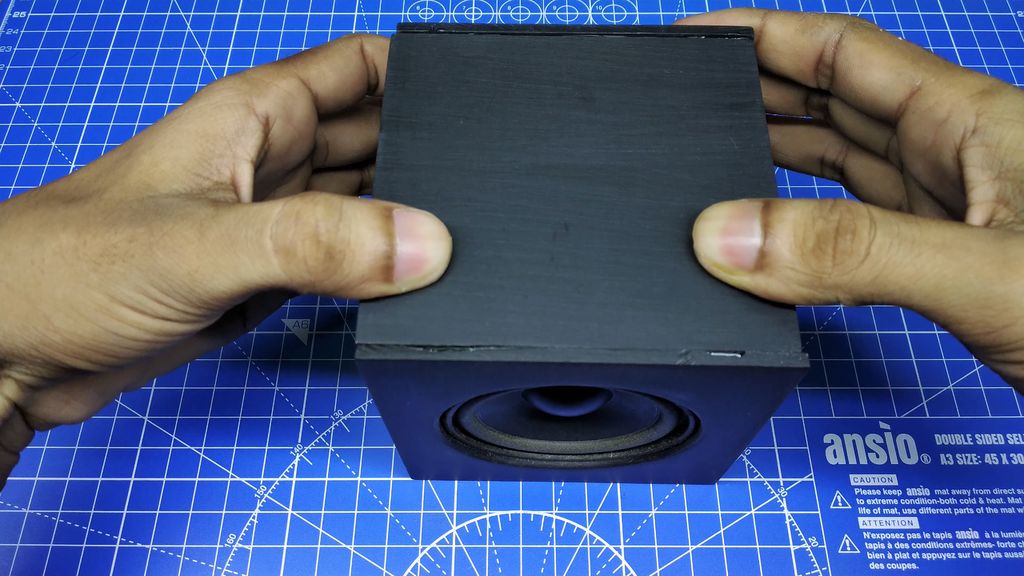

После того как все компоненты собраны склеиваем остальные стенки корпуса, аккуратно наносим клей и удерживаем стенки до тех пор пока клей не схватиться.

После склеивания деталей, автор рекомендуют пройти стенки дополнительно клеевым пистолетом. Для более качественного склеивания и герметизации корпуса.

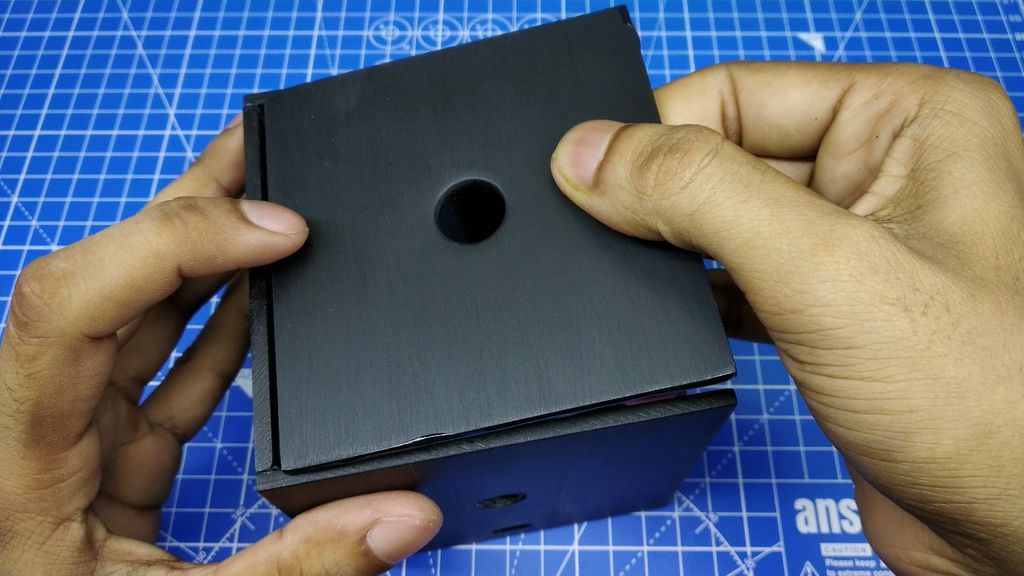

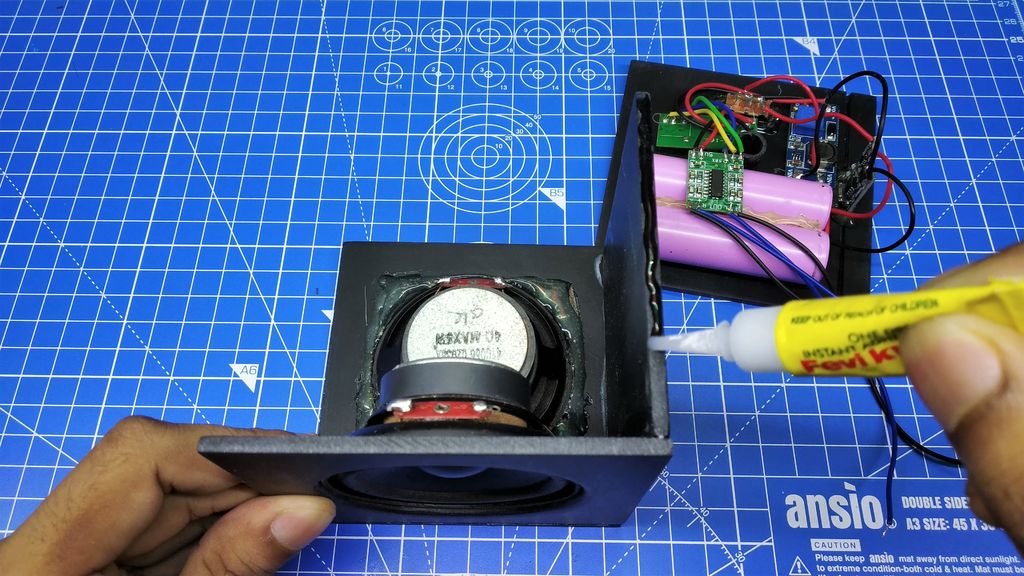

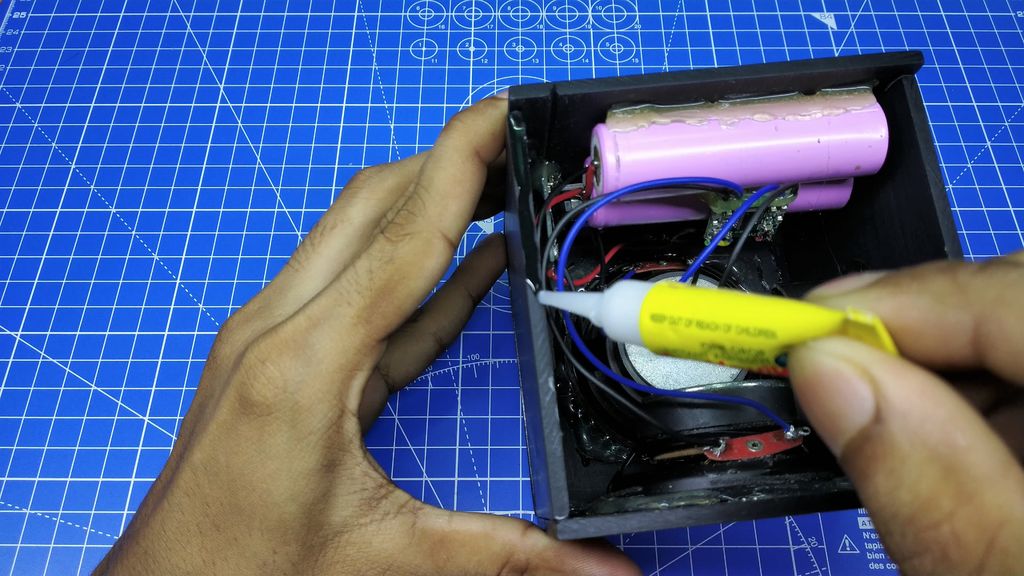

Сначала нанесите большое количество суперклея на края, затем аккуратно прикрепите заднюю панель и удерживайте ее немного, пока она не застрянет должным образом. В конце приложите горячий клей для того чтобы прикрепить заднюю панель более сильно.

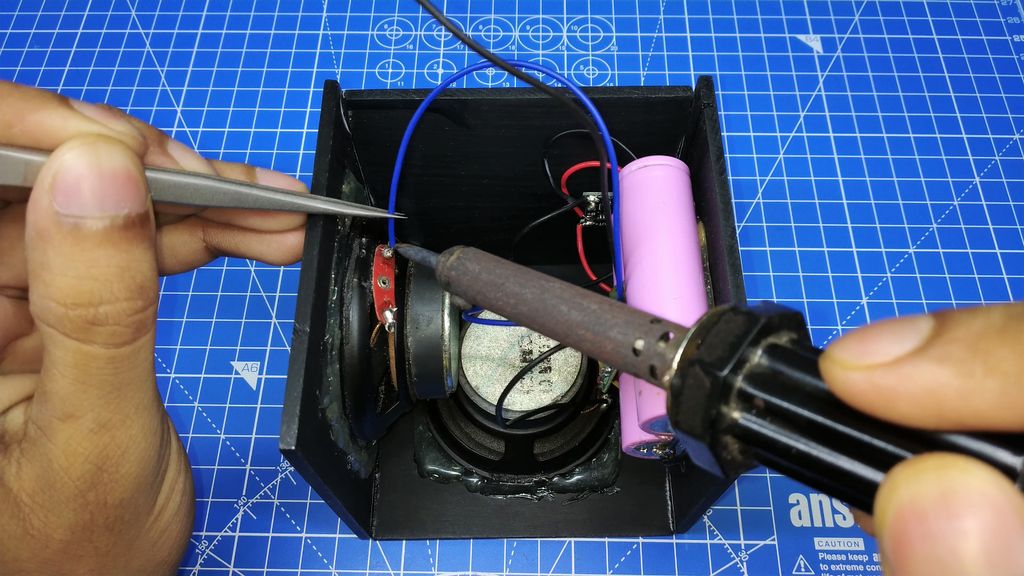

После крепления задней панели спаиваем провода динамиков с усилителем, проверим все на работоспособность Окончательная сборка.

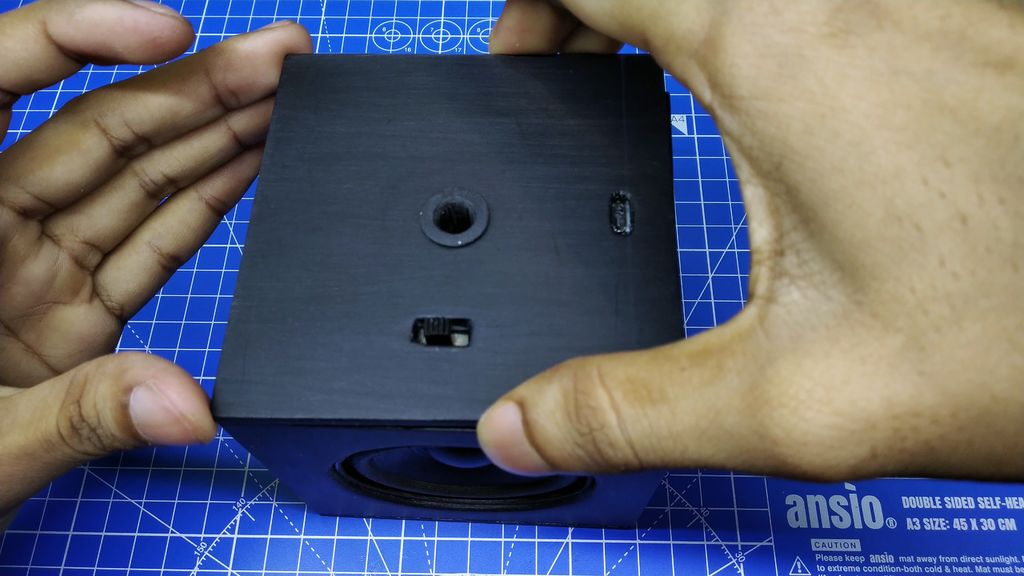

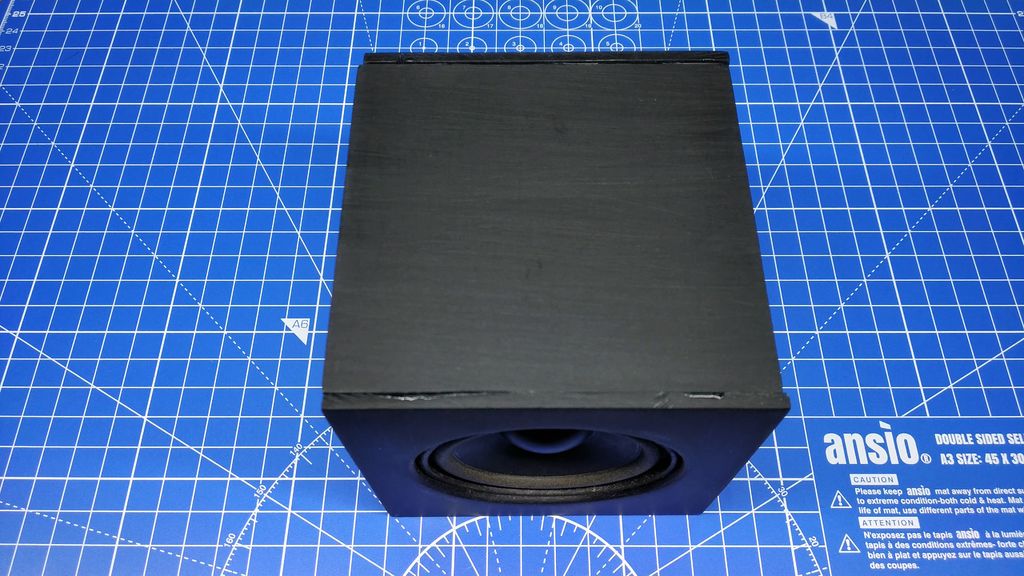

После чего можно склеивать остальные детали корпуса. После склеивания с помощью наждачной бумаги и напильника можно очистить края стенок от следов клея.

Вот собственно и вся инструкция, надеюсь, Вам понравилось.
