Корпус и аккумулятор для ESR-метра


Корпус и аккумулятор для ESR-метра своими руками. Есть у меня ESR-метр. Очень полезный приборчик. Я измеряю им в основном емкость и ESR конденсаторов. Иногда транзисторы. Так что он постоянно под рукой. Я его покупал в Китае, корпус не заказывал. Но корпус просто необходим. Плата открыта, и батарея висит на проводах. Так и хочется его положить не включенный прибор. Решил сделать корпус. Сначала думал скопировать корпус в Интернете, но у меня появилась другая идея. О ней расскажу далее.


Комплектующие

  • ESR-метр;
  • ПВХ пластик;
  • выключатель;
  • повышающий модуль;
  • контроллер заряда лития;
  • Li-pol аккумулятор.

О комплектующих

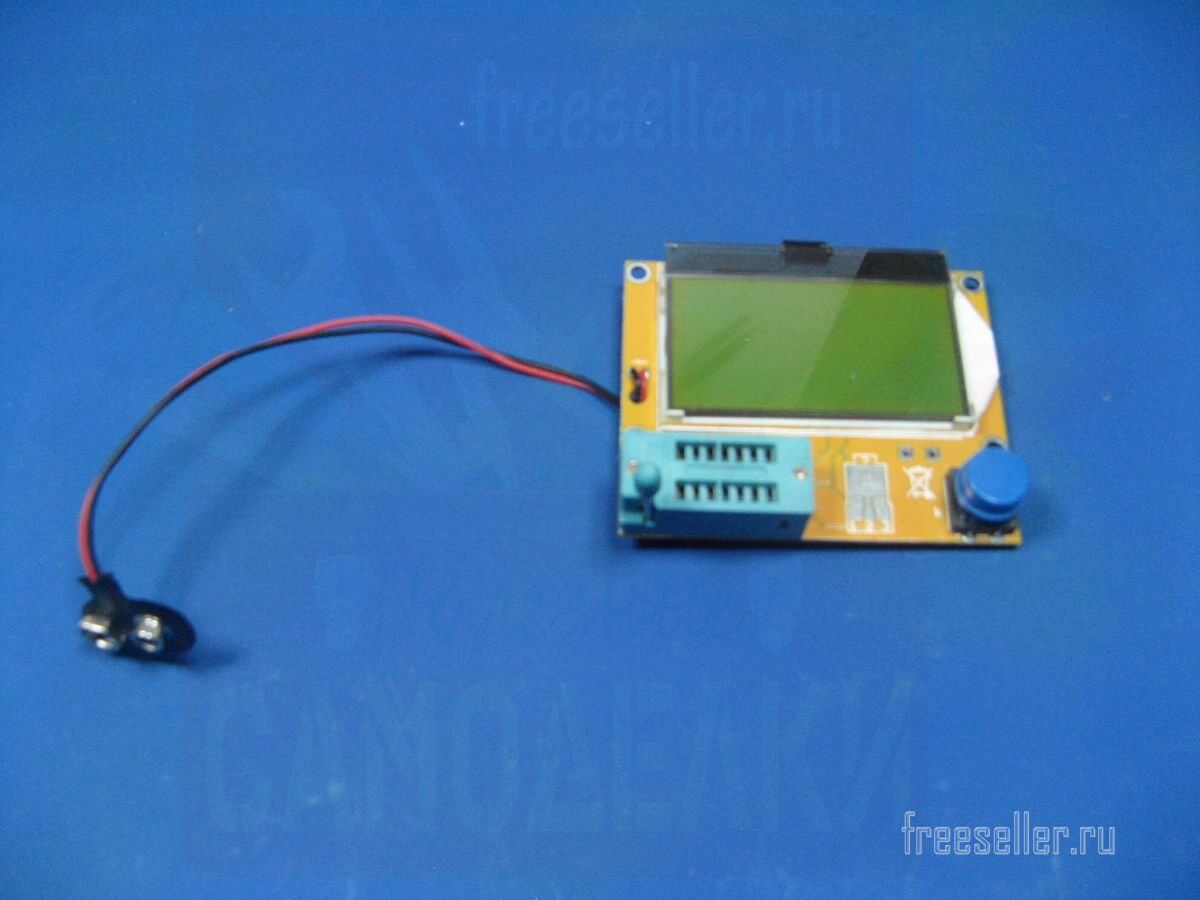

ESR-метр из Китая. Популярный, но с питанием от кроны.


ESR-метр из Китая

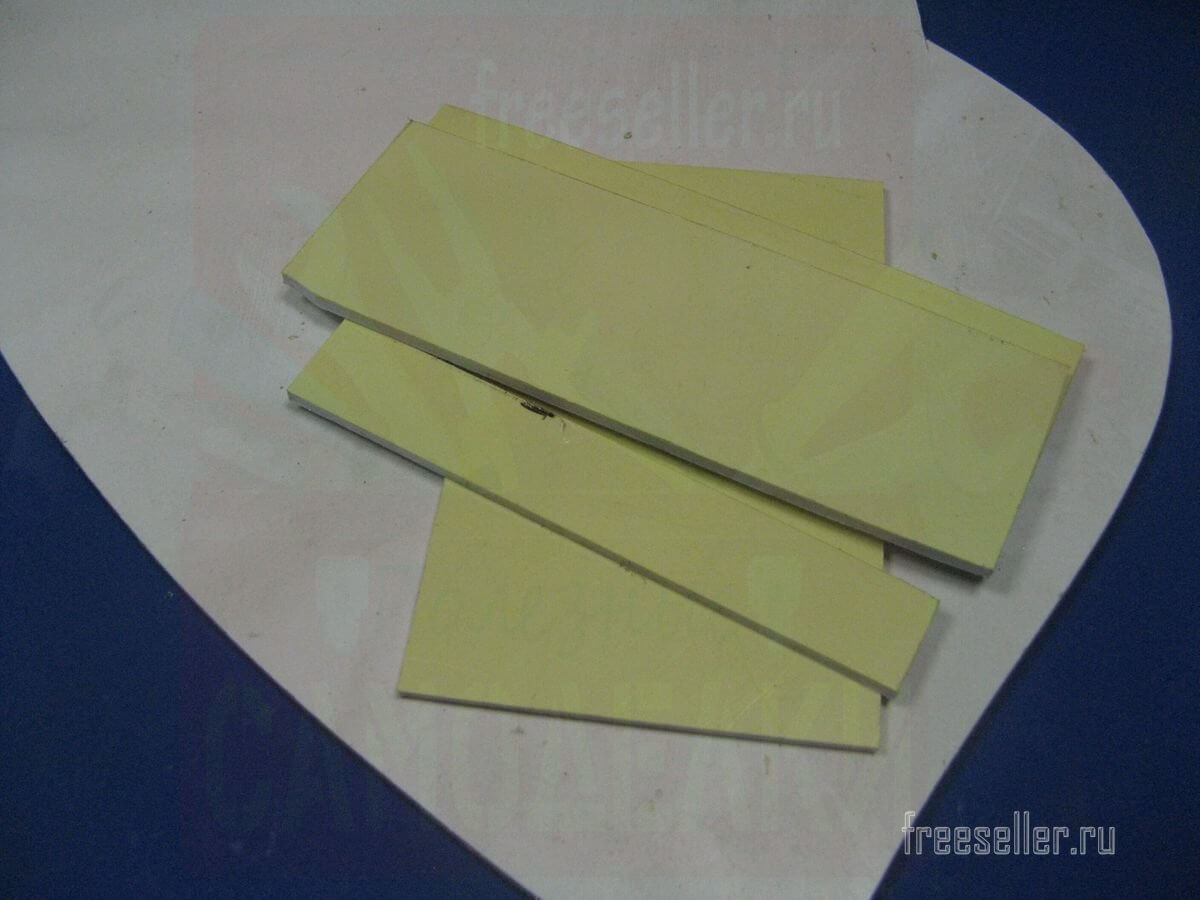

Для изготовления корпуса я применю ПВХ пластик. Его легко обрабатывать.

  ПВХ пластик

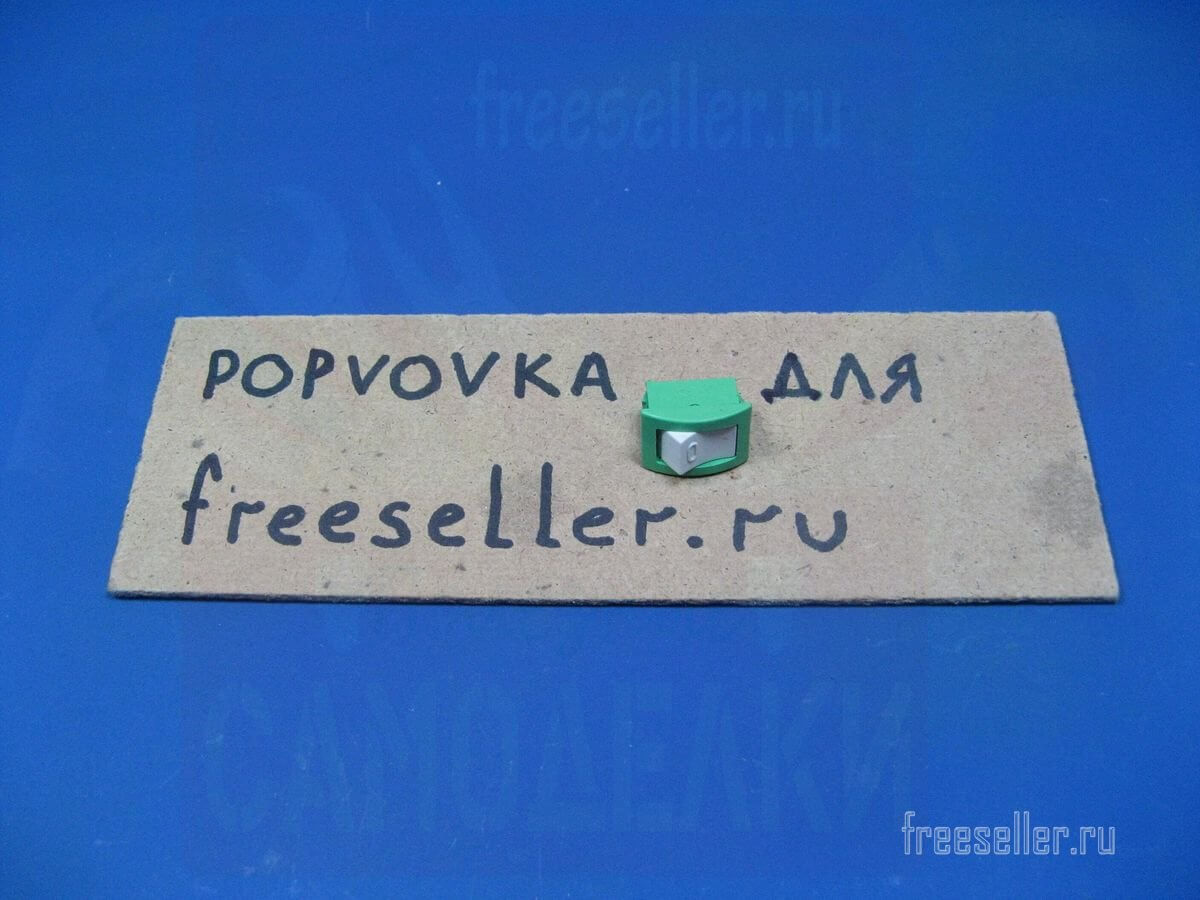

Выключатель у меня малогабаритный.

  Малогабаритный выключатель

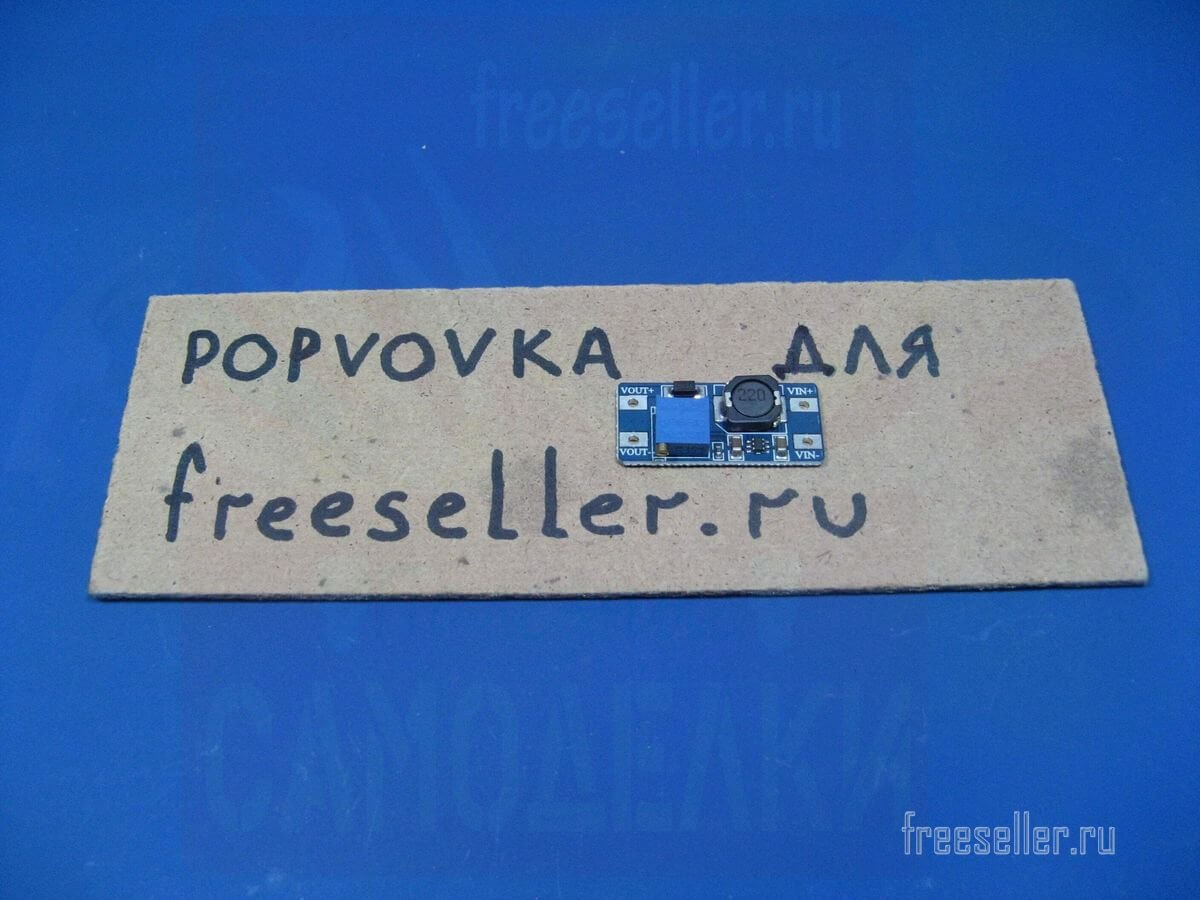

Повышающий модуль из Китая.

  Повышающий модуль из Китая

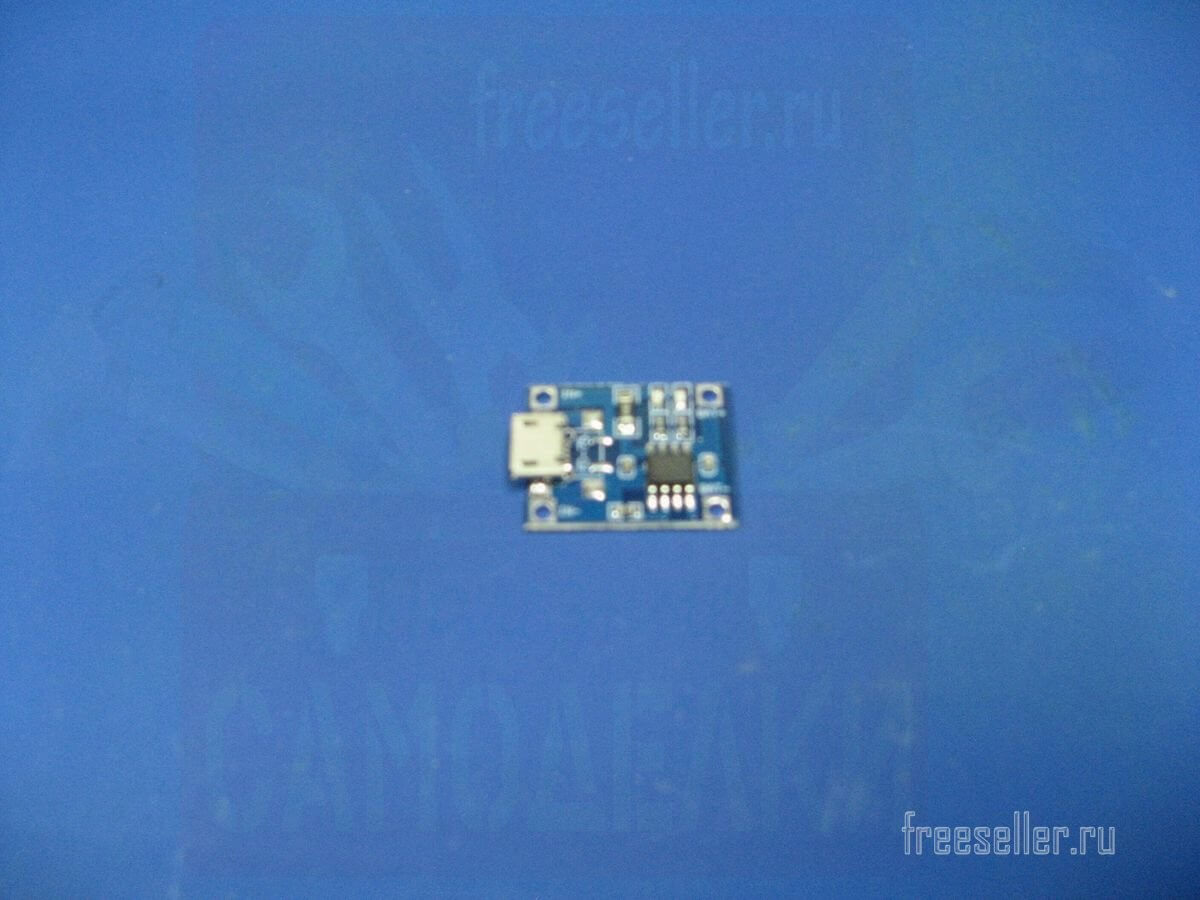

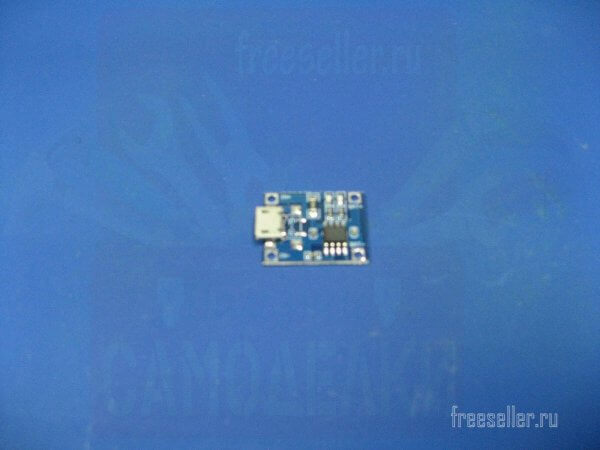

Для заряда аккумулятора применю контроллер заряда для Li-ion. Он у меня без защиты.

  контроллер заряда для Li-ion

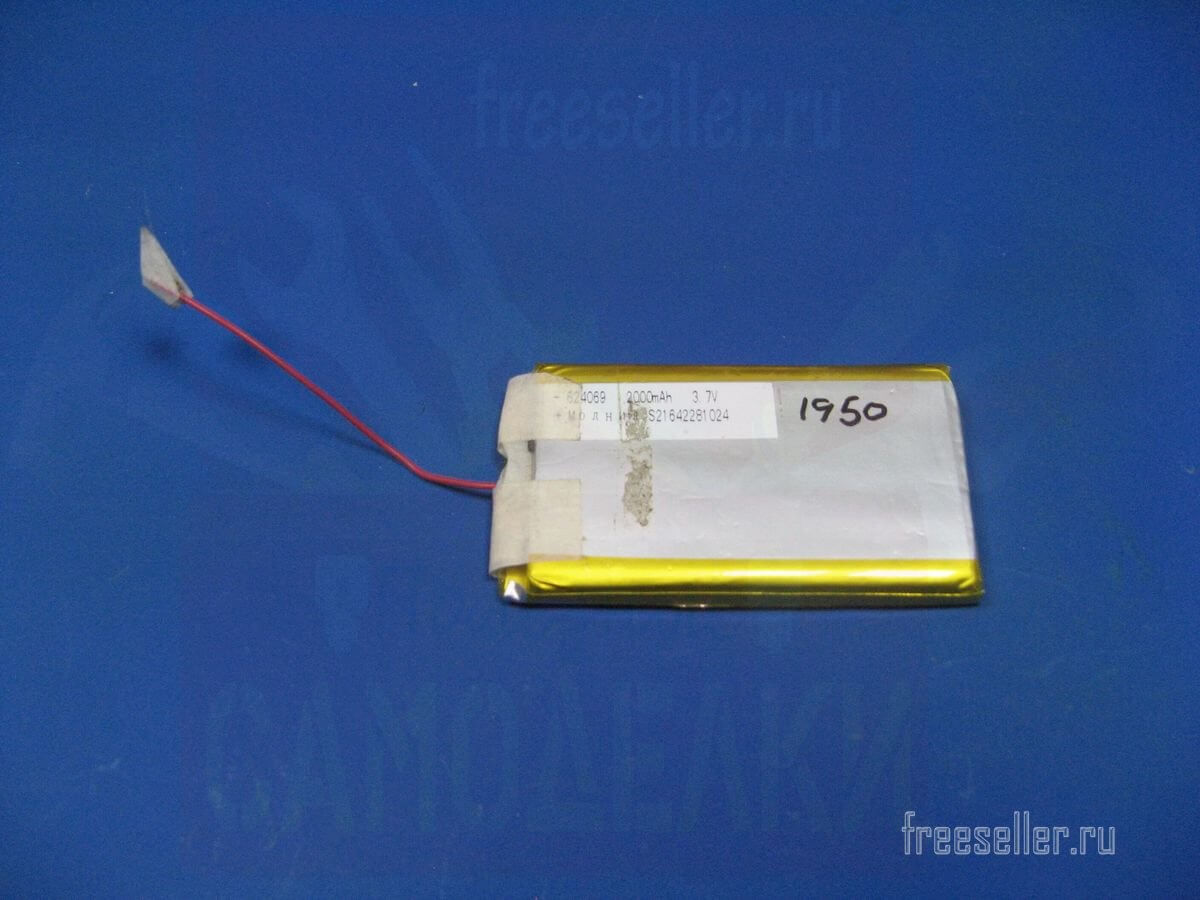

Аккумулятор Li-pol. С остаточной емкостью почти 2 Ач. На нем уже установлена плата защиты.

  Аккумулятор Li-pol

Сборка

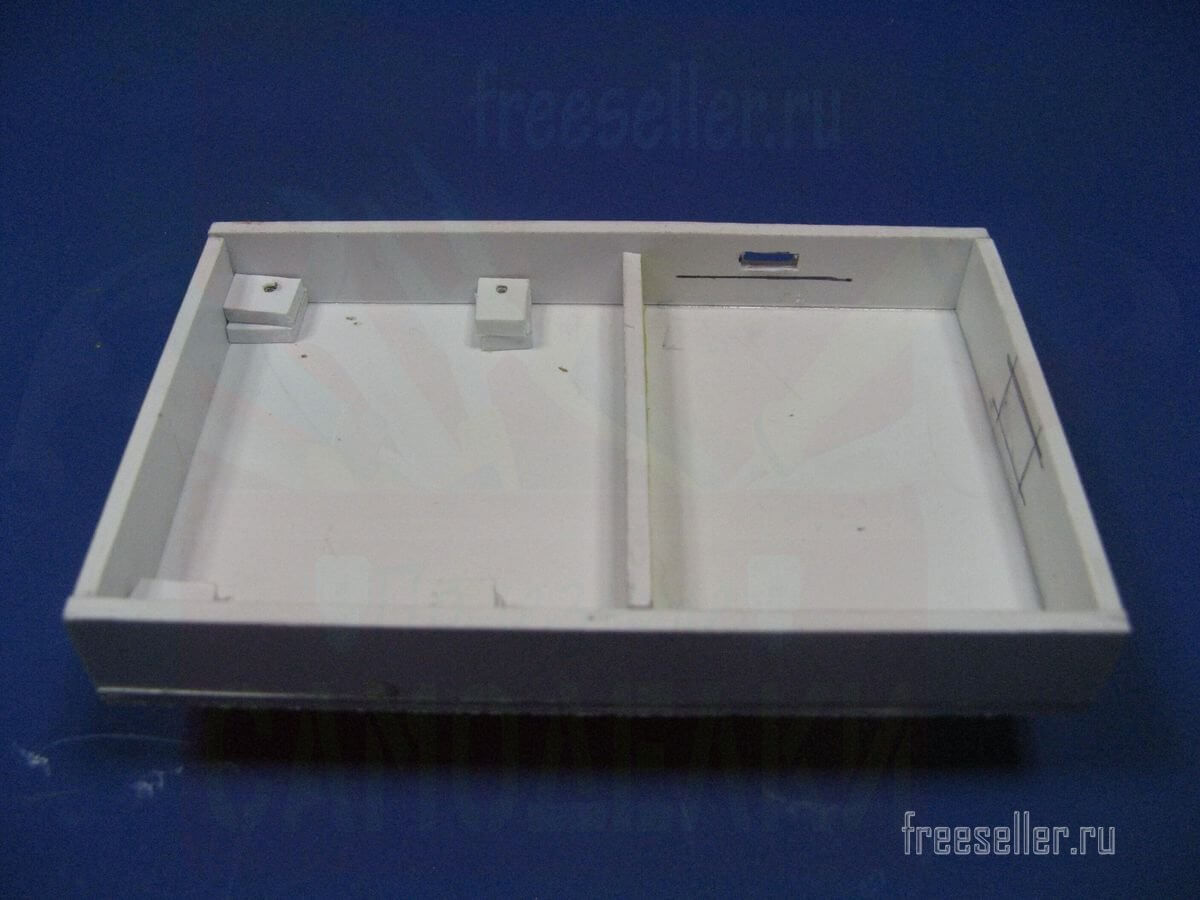

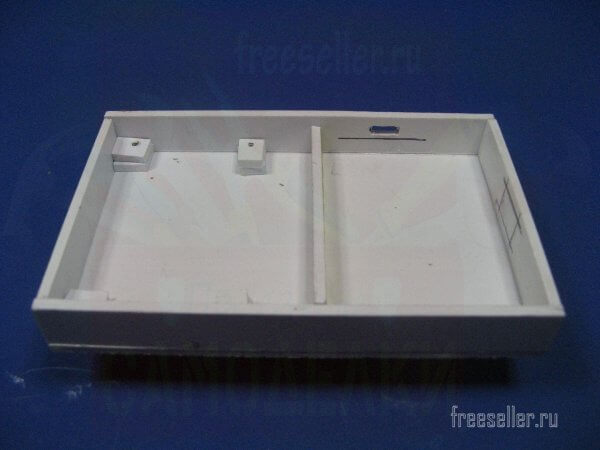

Их ПВХ пластика вырезаю и делаю коробочку. Размеры под ESR-метр. Можно сделать любые удобные. Клею корпус на супер клей. Из пластика сделал прокладки под измеритель.

  сборка корпуса для ESR-метра

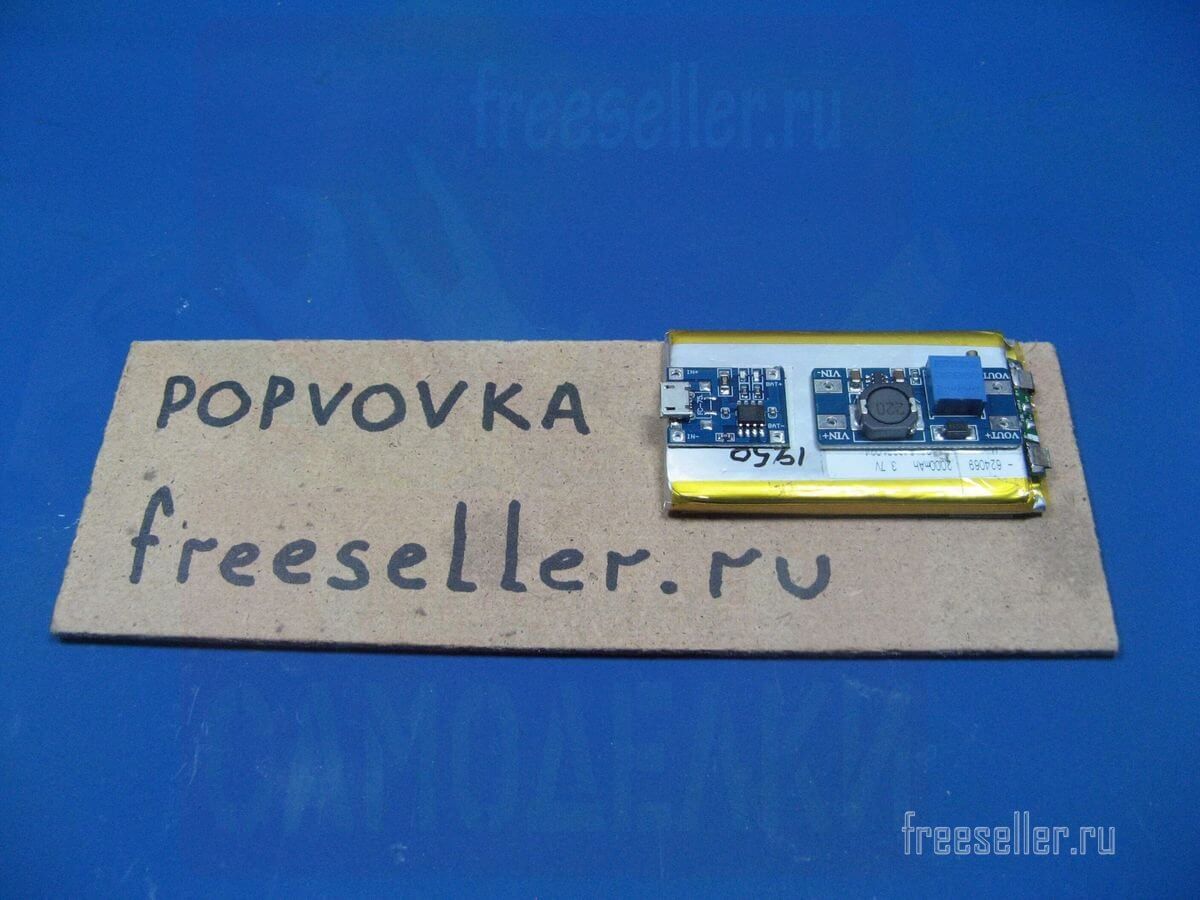

К аккумулятору приклеил модули заряда и повышающий модуль. Распаивать их просто. От аккумулятора провода иду на повышающий модуль, через выключатель. С зарядного модуля провода идут на аккумулятор. Модули греются слабо.

  сборка корпуса для ESR-метра

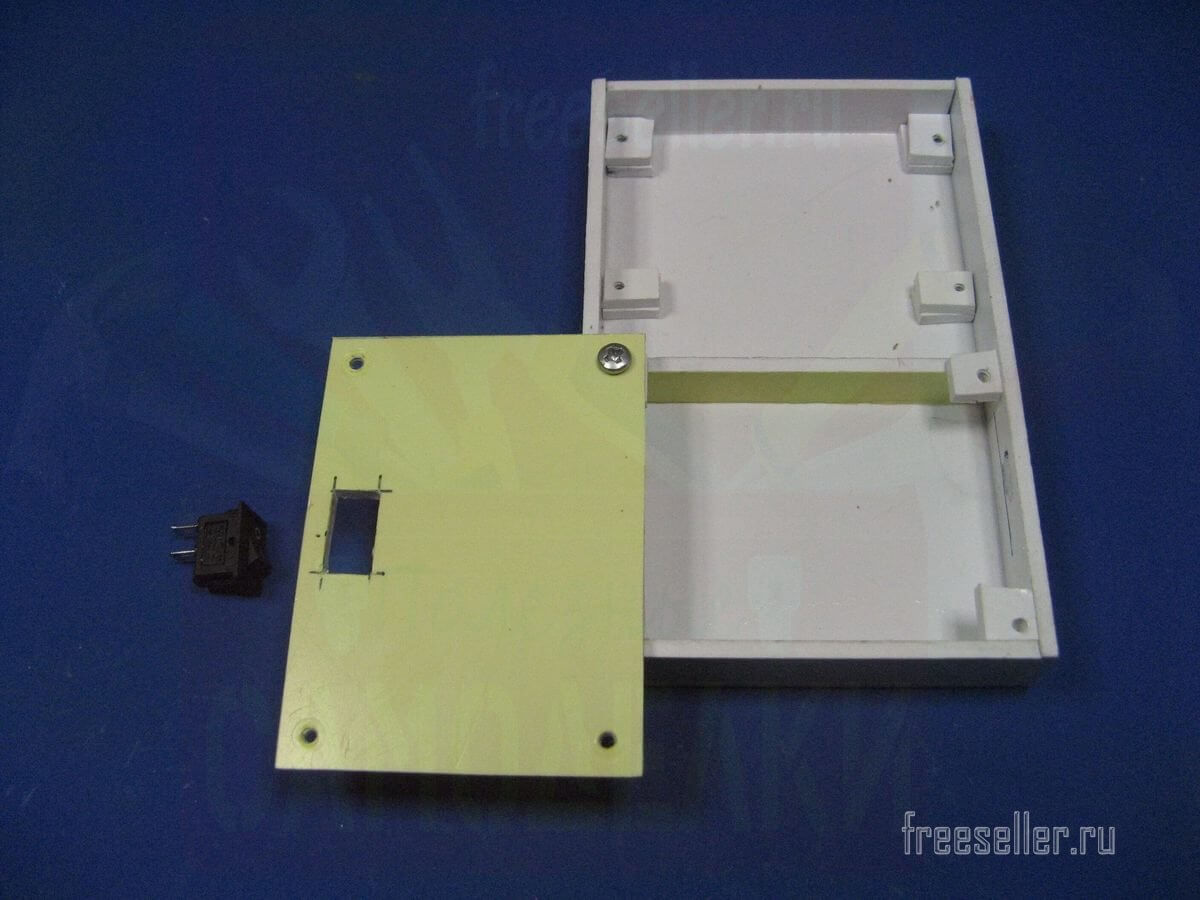

Собрал корпус и изготовил крышку для аккумулятора. Прорезал окошко под выключатель. Предыдущий выключатель оказался хлипким и лопнул, благо нашлась замена.

  сборка корпуса для ESR-метра

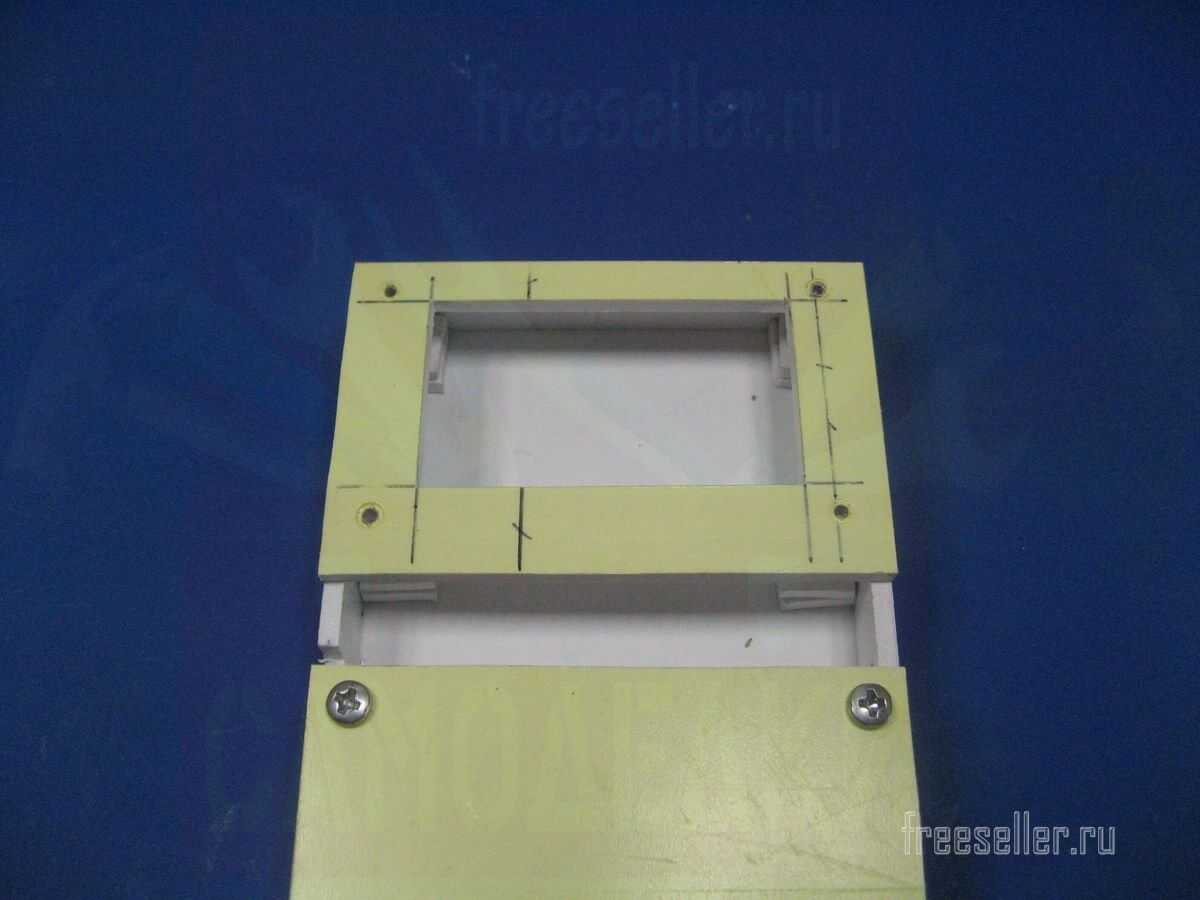

Сделал крышку с окошком под измеритель. Почти законченный вид, но еще кой-какие штрихи.

  сборка корпуса для ESR-метра

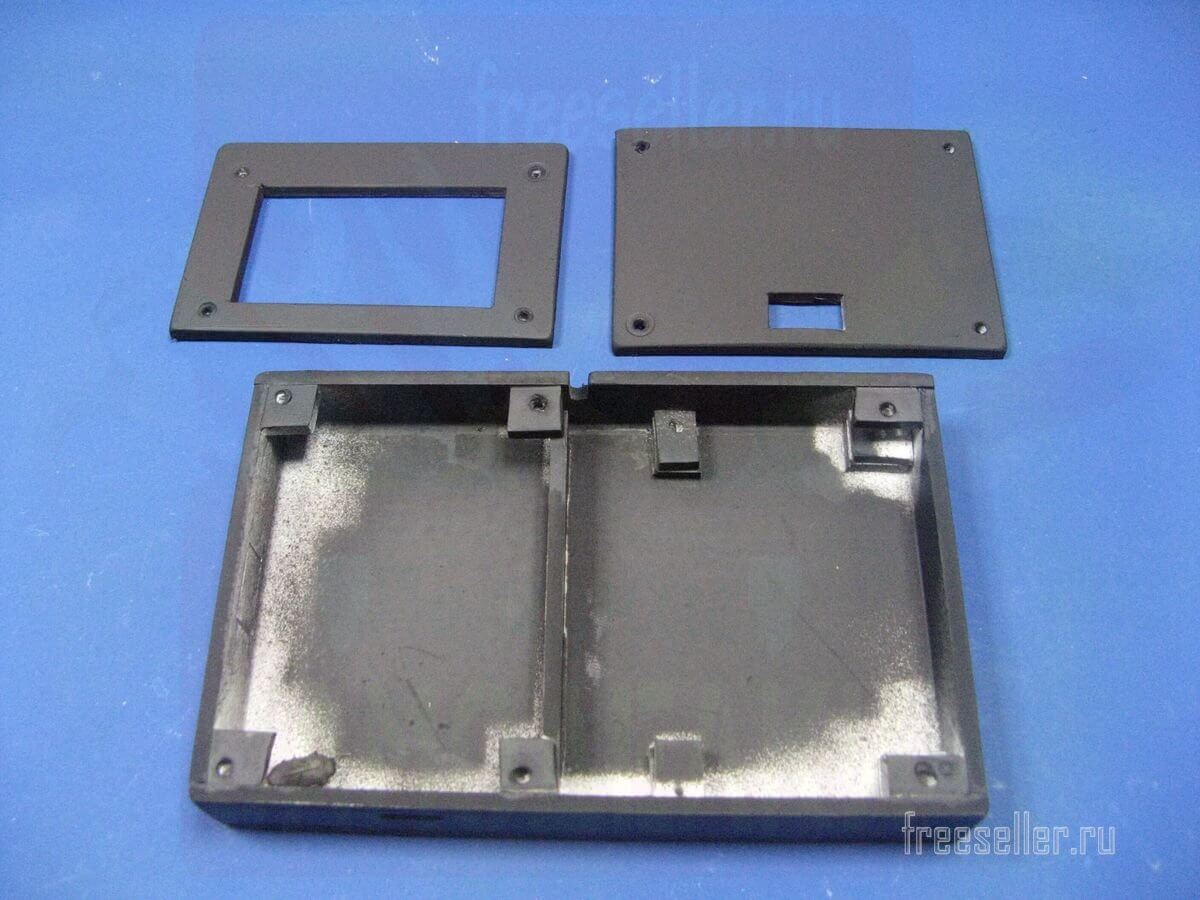

Корпус решил покрасить. Строгий черный цвет.

  сборка корпуса для ESR-метра

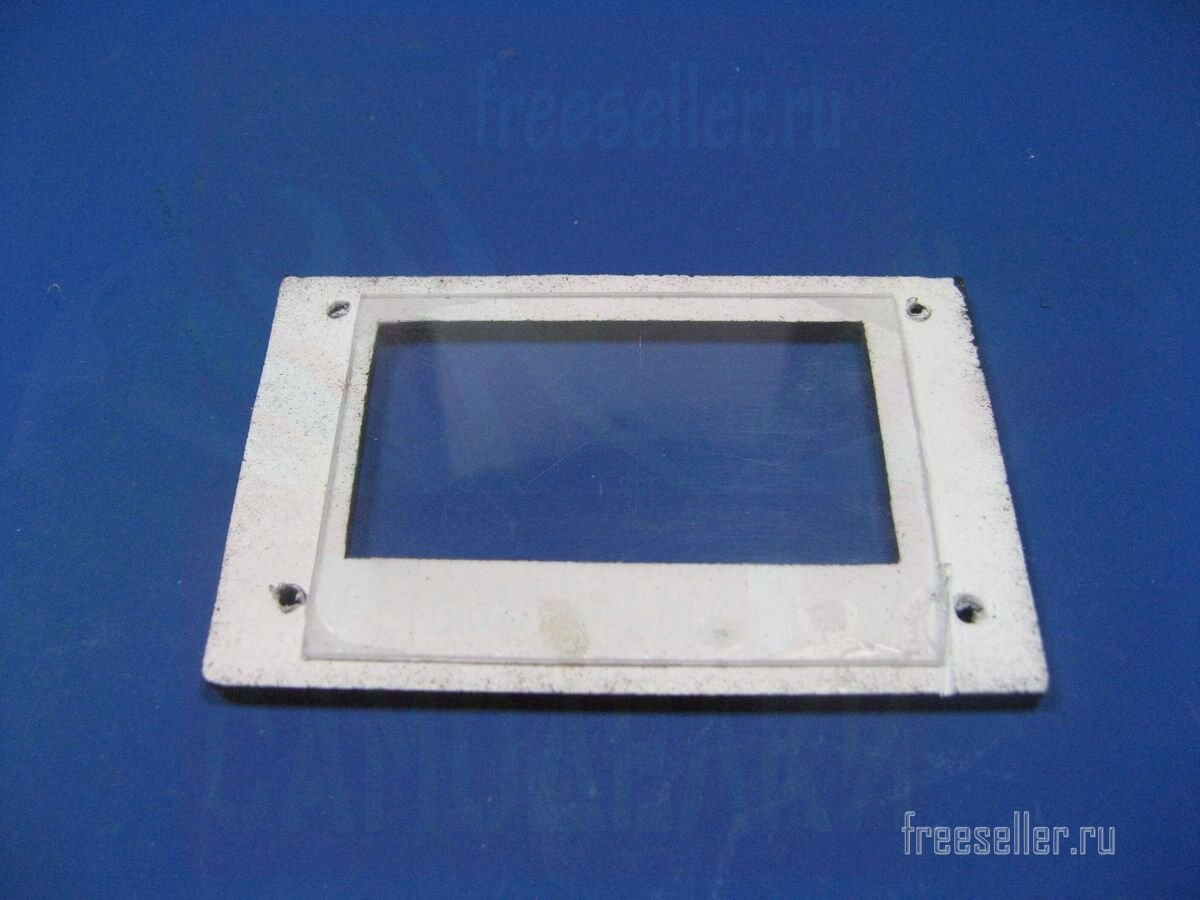

На крышку под ESR- метр приклеил кусочек оргстекла. Такая себе защита от пыли и механических повреждений. Так же оргстекло прижимает надежно измеритель.


сборка корпуса для ESR-метра

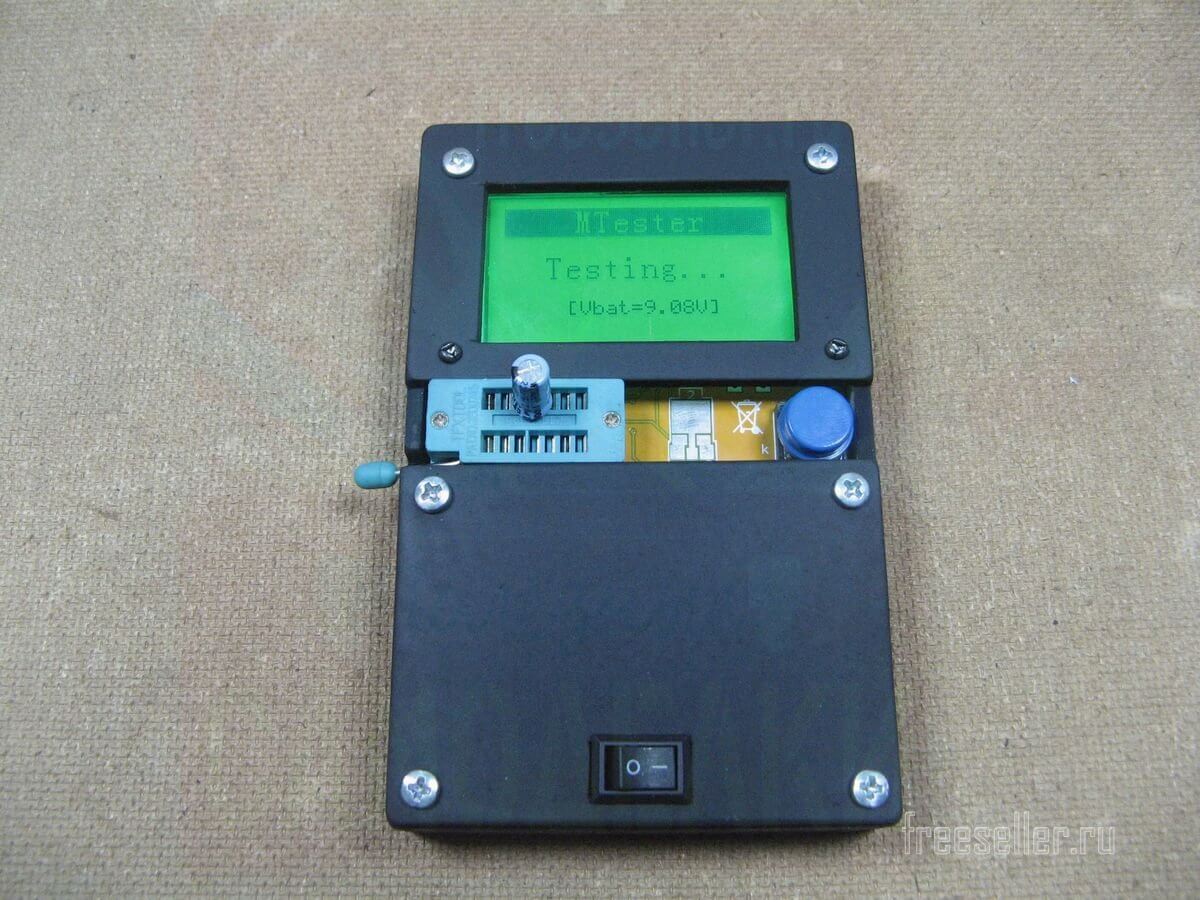

Соединяю модули. Повышающий модуль накрутил на чуть более 9 вольт. Собираю все в единую конструкцию. Крышки прикручиваю за шурупы.

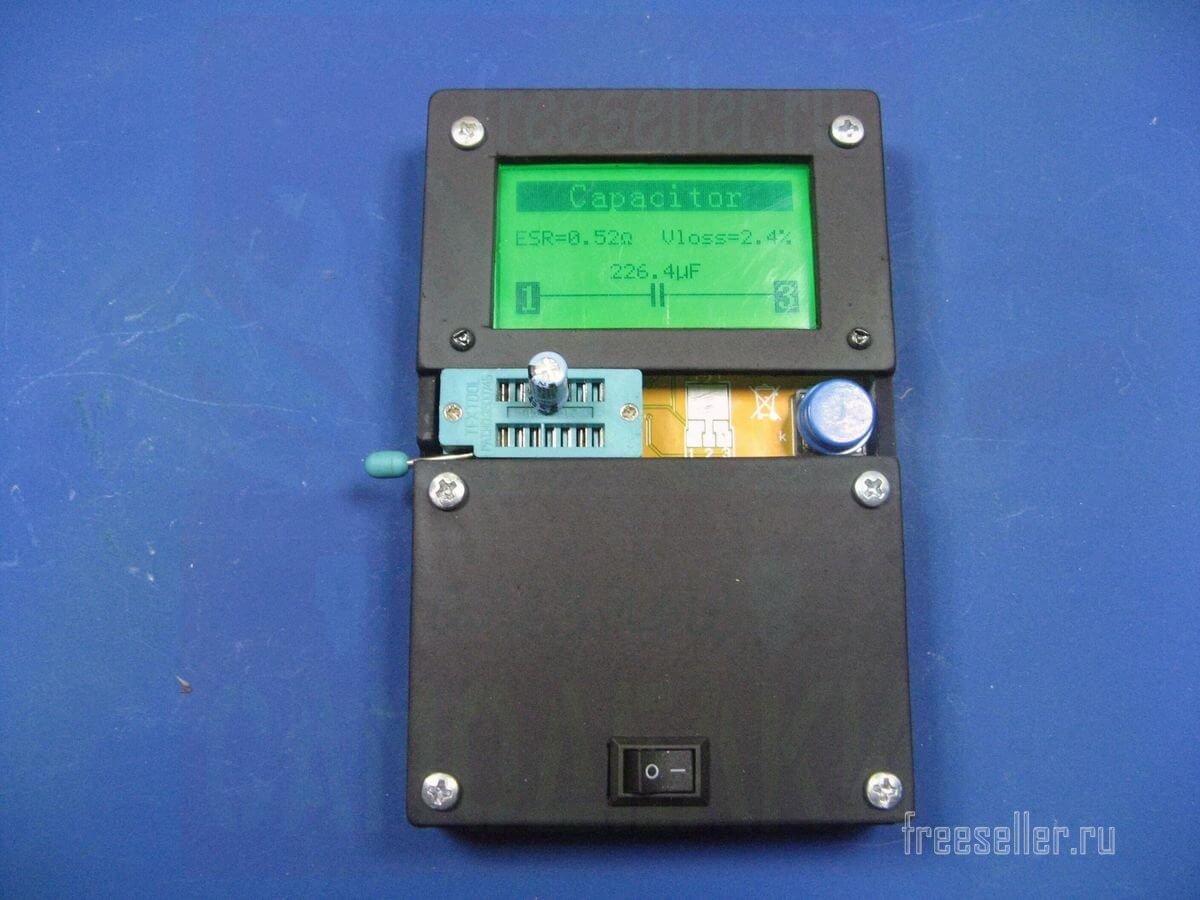

  Корпус и аккумулятор для ESR-метра своими руками


Такой вот аккуратный корпус получился. Результатом я очень доволен.


Подробная сборка есть на видео:
