Ручной терморезак для пенопласта


Простейший ручной терморезак для фигурной резки пенопласта можно изготовить из выпрямителя для автомобильного аккумулятора, понижающего трансформатора или С помощью ЛАТР.

Режущая часть представляет собой кусок нихромовой проволоки, закрепленной на ручке из изоляционного материала. Устройство инструмента изображено на рисунке 1.

Ручной терморезак для пенопласта

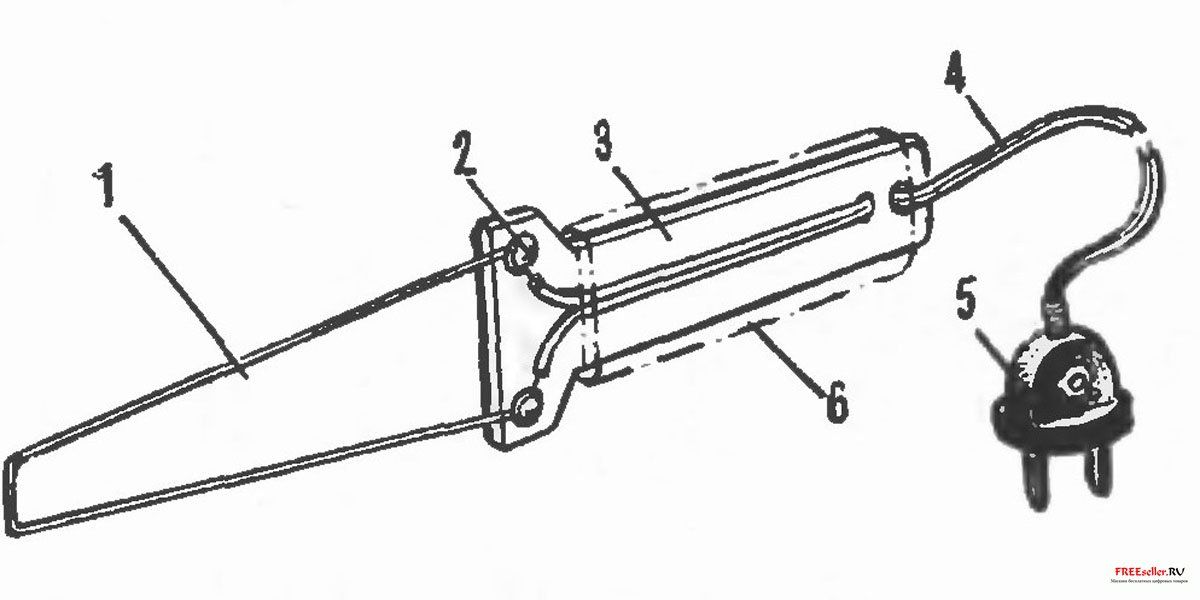

Рис. 1. Устройство терморезака для пенопласта:

1 -нихромовая проволока (спираль от электроплитки), 2 - винт с гайкой и шайбой, 3 - ручка (текстолит S 4 мм), 4 - электрошнур, 5 -вилка , 6 - резиновая или хлорвиниловая трубка.


Терморезак позволяет делать углубления, вырезать полости в толще материала и вообще обращаться с пенопластом так, как скульптор обращается с глиной. После такой обработки на поверхности остается тонкая оплавленная корочка, повышающая жесткость и прочность пенопласта и закрывающей его поры.

Ручной терморезак для пенопласта

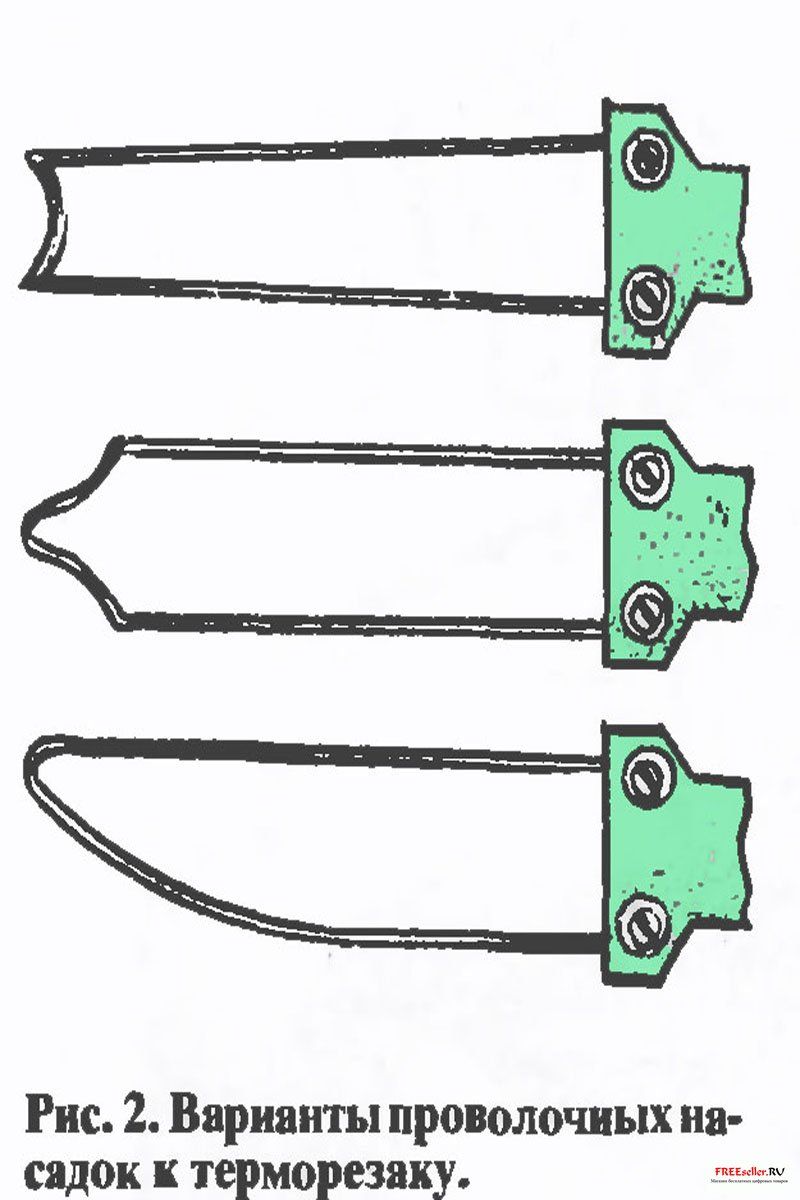

Рис.2. Варианты проволочных насадок к терморезаку.

Понижающий трансформатор можно сделать самостоятельно. Для этого понадобится трансформаторное железо III20 X 24. Первичная обмотка содержит 1600 витков провода марки ПЭВ-1 0,39 (или ПЭВ-1 0,44), а вторичная - 50 витков провода той же марки и толщиной 1,0-1,1 мм. Для подбора величины тока сделайте реостат (для него подойдет предварительно растянутая спираль от электроплитки).

Ручной терморезак для пенопласта

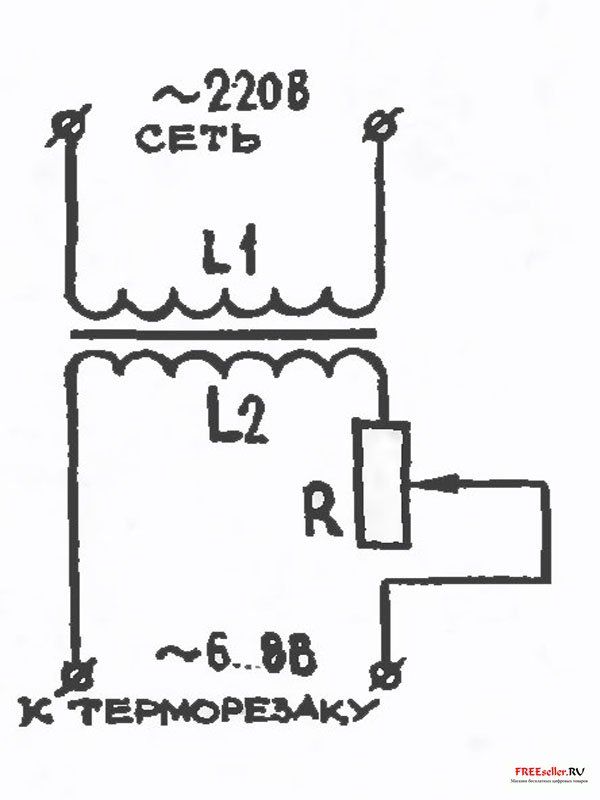

Рис.3. Схема подключения понижающего трансформатора и реостата.

Для каркаса обмотки используйте подходящую асбоцементную или керамическую трубку 0 10-15 мм и длиной около 80 мм. Наматывать нихромовую проволоку следует до заполнения каркаса.

Ручной терморезак для пенопласта

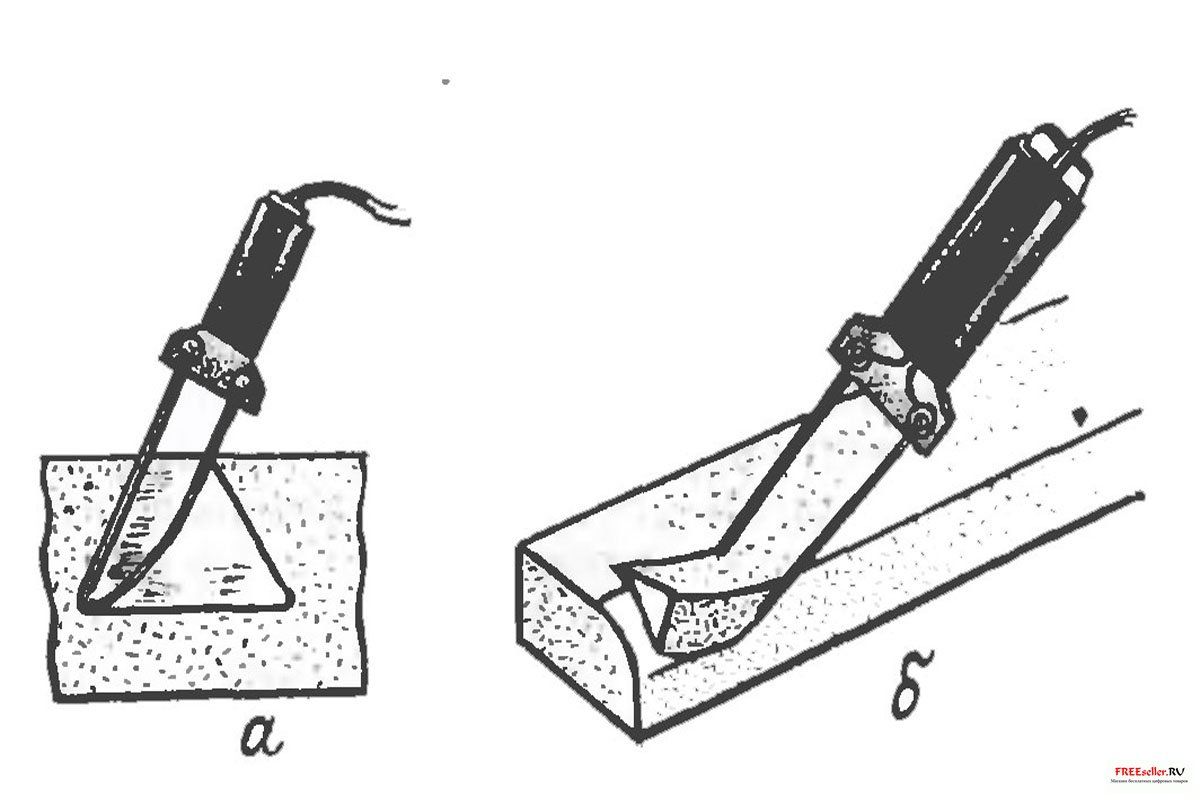

Рис.4 Некоторые приемы работы с терморезаком:

а - образование полости, б - снятие фаски


Если вы всерьез увлечетесь фигурной резкой пенопласта, то имеет смысл заготовить несколько таких резаков (рис. 2) с различными наконечниками.

Ручной терморезак для пенопласта



Ручной терморезак для пенопласта

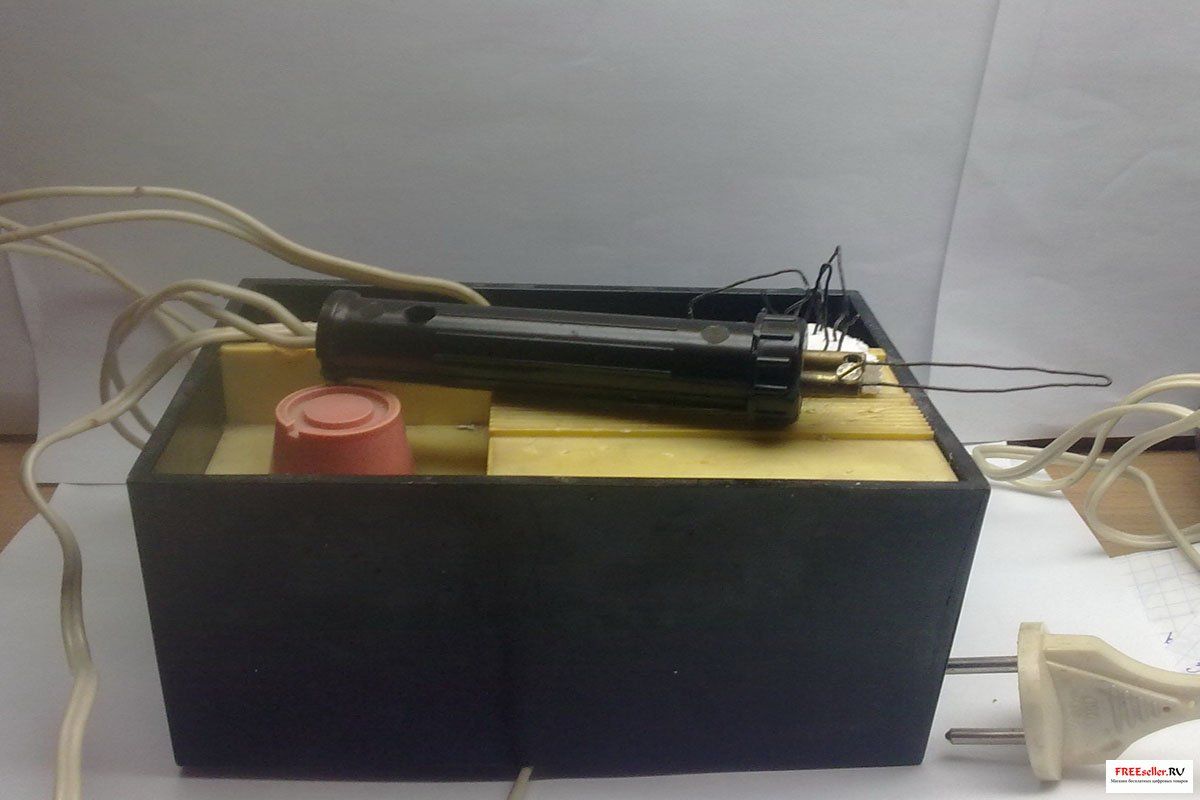

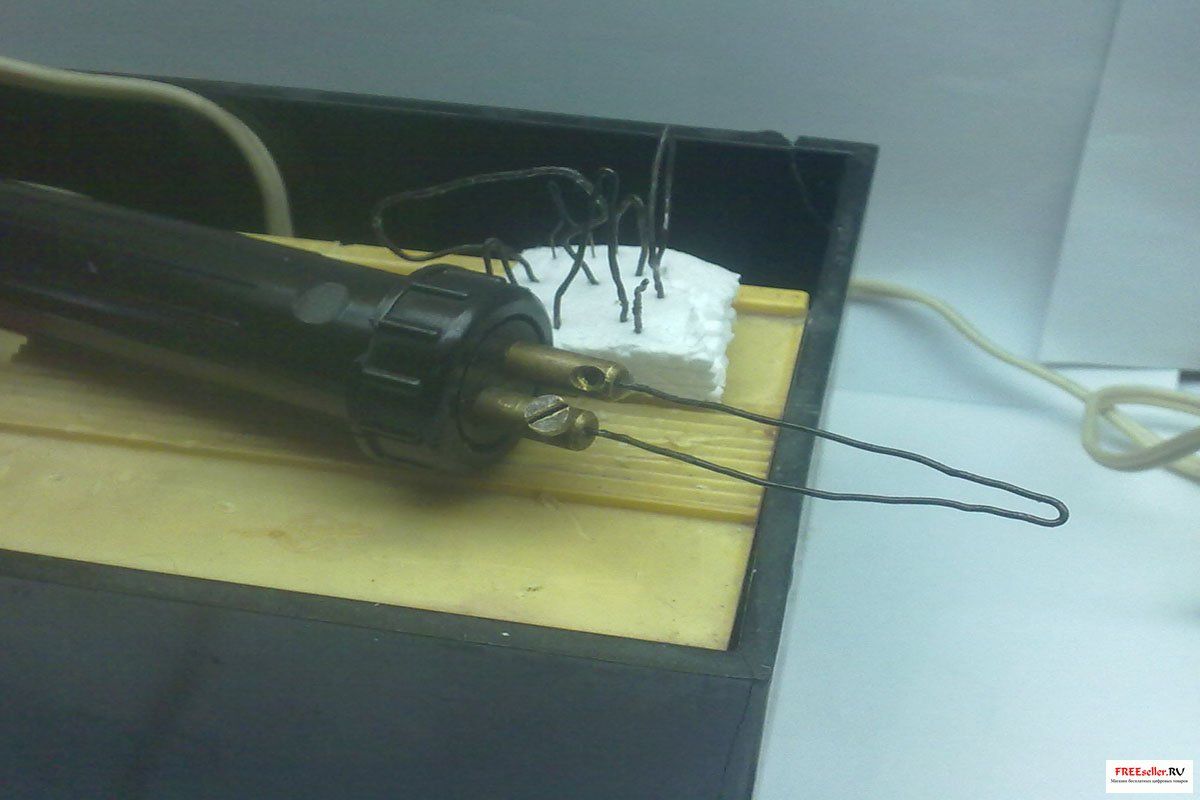

Рис.5,6 Внешний вид готового терморезака для пенопласта.

Как собрать более продвинутую модель терморезака из старого лобзика и выжигателя читайте
в этой статье>>>

В. Дружинин , г. Новокузнецк
