Терморезак для пенопласта


Простейший терморезак для пенопласта можно собрать из старого лобзика и выжигателя для этого.....

Простейшая модель ручного терморезака для пенопласта уже ранее описывалась в этой статье>>>

Данный резак для пенопласта которую можно изготовленную с помощью старого лобзика и выжигателя.

Для изготовления терморезака нам понадобится:

1. Выжигатель, который при правильном подходе им и останется.
2. Старый лобзик.
3. Нихромовая нить. ( нагревательную спираль из самой тонкой проволоки).
4. Провода гибкие. Ток большой, поэтому для уменьшения потерь, рекомендую не брать тонкие.
Будут греться, а нить может не разогреться.
5. Пружина диаметром 10-15 мм. Работать будет на сжатие.
6. Винтики, шайбочки, саморезы и прочее. 7. Полоса стальная. Толщина 2-3 мм, ширина 15-20 мм, длина 100-150 мм.
8. Втулка из пластмассы, которая не расплавится от температуры 200 градусов. См.ниже.
9. Для основания кусок ДСП или аналогичного материала. У меня это часть дверки от древнего шкафа.

Приступаем к изготовлению

Сначала делаем самое сложное - втулку.

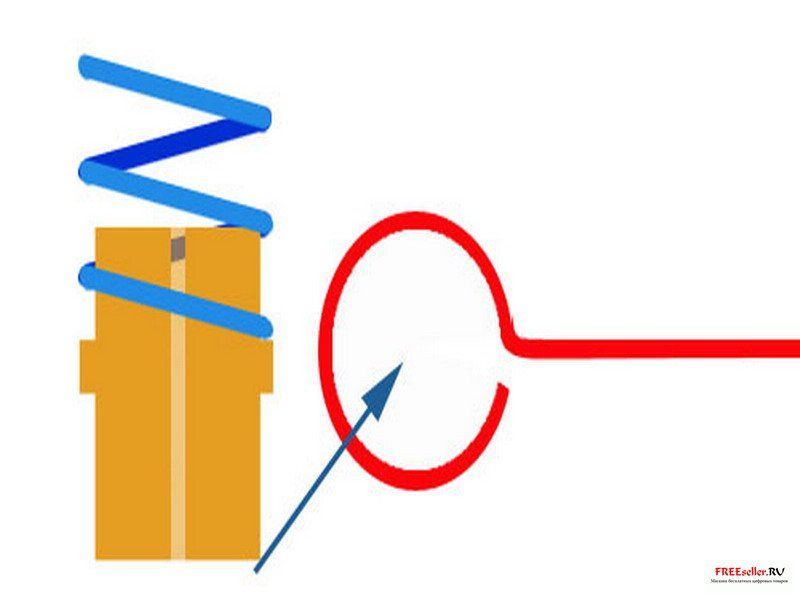

Пластину нужно изогнуть. Выточить, или найти, втулку. Во втулке отверстие под нить. Я выточил втулку напильником из гетинаксового стержня, зажатого в патрон электродрели. Типа экстремальный токарь.
Можно сделать из кончика толстого маркера. нужно только обеспечить, чтобы нить не могла касаться  пластмассы. У маркера корпус плавится.

Терморезак для пенопласта

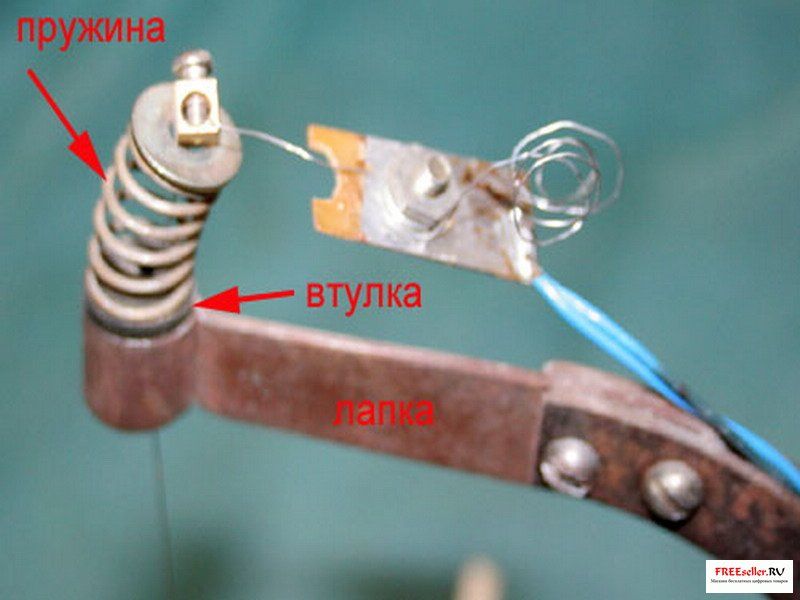

Суть данного узла вот в чём. При нагревании нихромовая нить немного удлиняется, а пружина держит её в натянутом положении, чтобы она не болталась.

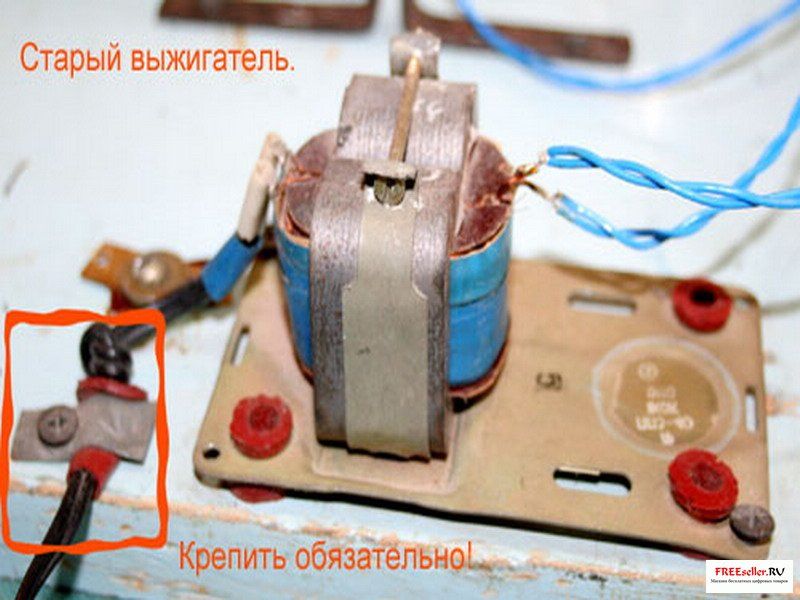

Готовим выжигатель. Отрезаем провод, который идёт к "карандашу". Берём подходящие разъёмы и  припаиваем в место разрыва. Не забываем про изоляцию. Такие же разъёмы используем для проводов к нашему резаку. Ура! Теперь к выжигателю можно подключать и родной "девайс" и наш терморезак. Младший брат, сын и внук останутся довольны.




Терморезак для пенопласта

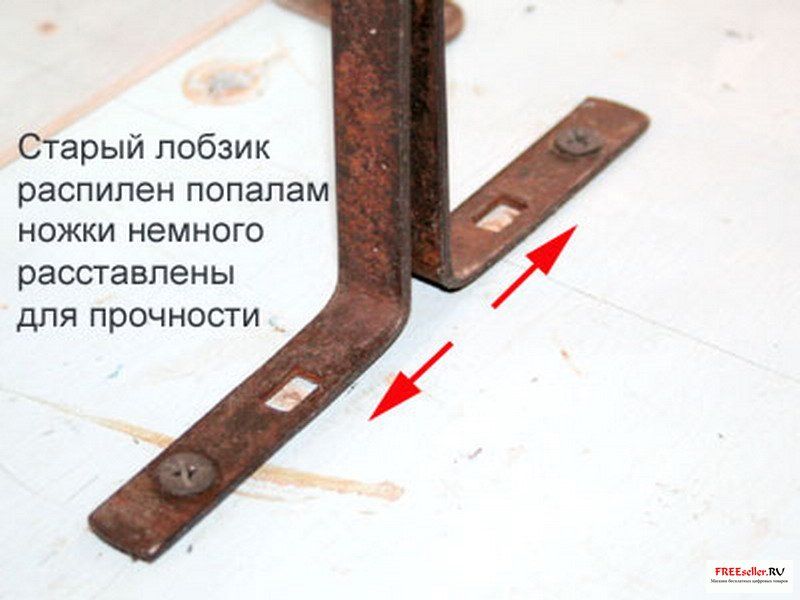

Лобзик распиливаем пополам. В верхней части крепим ранее изготовленную пластину-лапку на винты.

Терморезак для пенопласта



Терморезак для пенопласта



Терморезак для пенопласта


Низ прикручиваем к основанию саморезами. Вставляем втулку в лапку. Очень внимательно из отверстия по отвесу или угольнику отмечаем точку строго под отверстием втулки. Сверлим отверстие в основании.

Терморезак для пенопласта



Терморезак для пенопласта

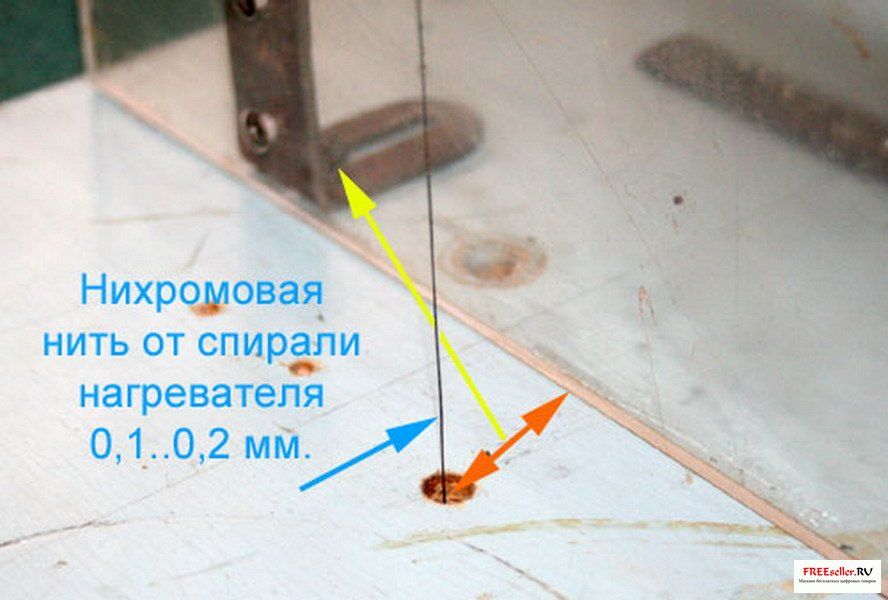

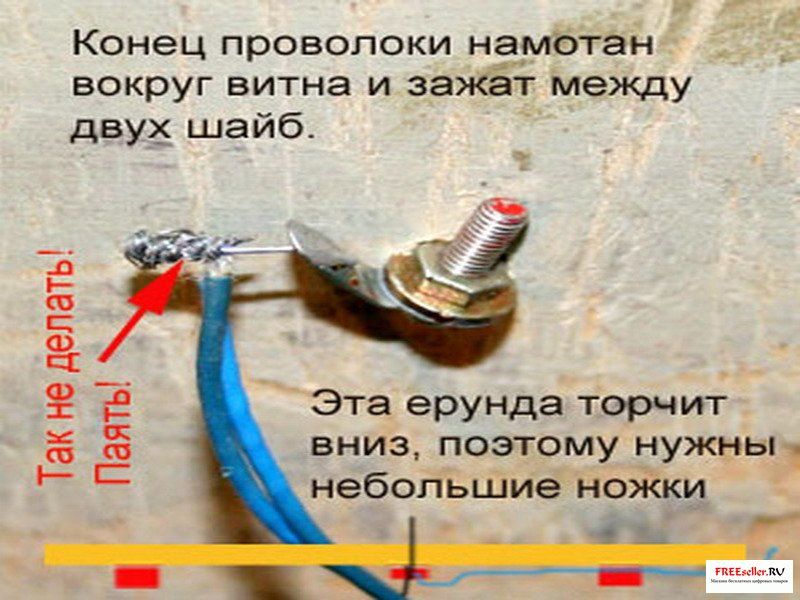

Нужна аккуратность, чтобы нить выходила из основания под прямым углом. У меня аккуратности было негусто, зато отверстие в основании 5 мм в диаметре. Можно немного подвигать крепёж снизу, и всё будет, как надо.

Расправьте нихромовый провод. Включите выжигатель на полную мощность. Проводами от  выжигателя коснитесь нихромки так, чтобы между проводами было около 30 см нихромового провода, а точнее = высота нашего устройства. Нихром должен сильно нагреться, но не докрасна. Если нить  стала красной, уменьшить регулятором её нагрев. Если она красная и на минимуме, то придётся выше пружины оставить 5-10-15 см нихромовой проволоки, скрученной в спираль (компенсатор), и только после неё подцеплять контакт. Если нить не нагрелась, а выжигатель стал гудеть, то нужно найти  проволоку потоньше. У этой слишком малое сопротивление.

Обратите внимание, что в моём приборе вообще нет регулятора. Выжигатель попался убитый. Поэтому я регулирую температуру, двигая контакт по проволоке. Точнее, отрегулировал один раз и забыл.

Терморезак для пенопласта

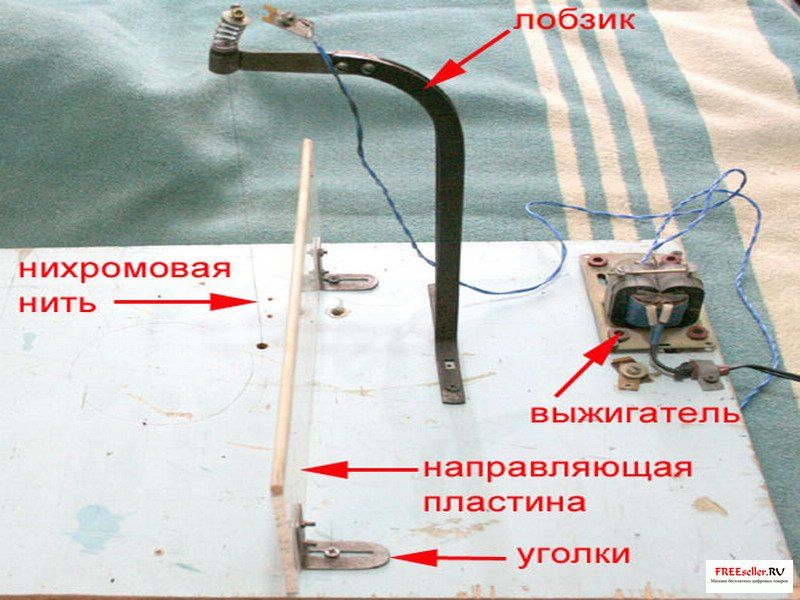

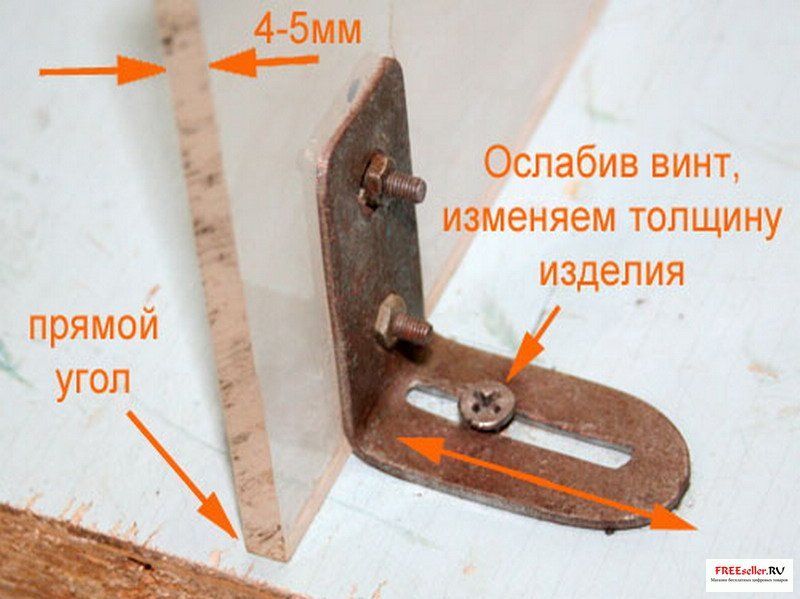

Собираем прибор. С установленной направляющей нарезаем пенопластовых плашек нужной толщины. Без направляющей вырезаем из по контуру, делаем окна-двери.
