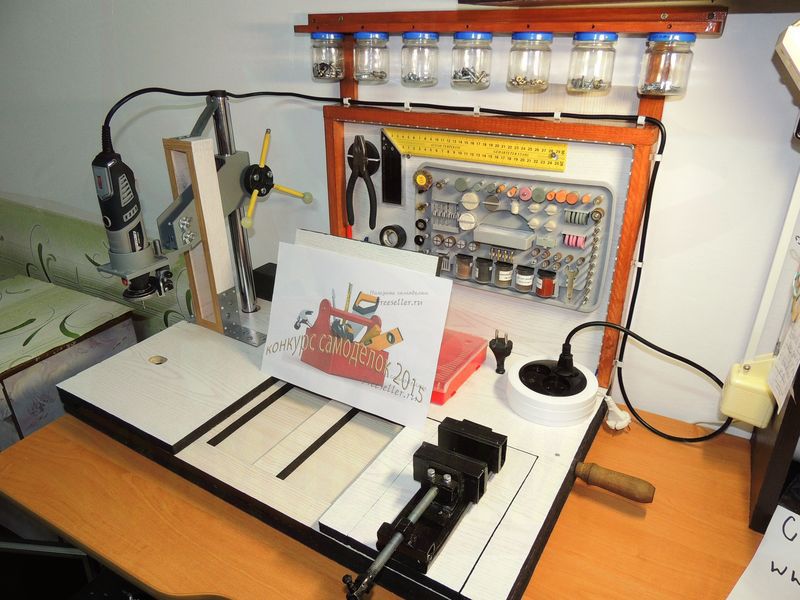

Универсальная переносная мастерская



Приветствую всех самодельщиков!
Вот наконец-то хочу поделиться с Вами своей самоделкой, которую практически закончил, свое домашнее творение я назвал "Переносная мастерская", и сейчас я подробно расскажу что это такое, и для чего оно служит, и конечно же дам полный фото отчет.

Данная работа ввиду огромных размеров разбита на 2 части. Часть первую Вы уже открыли и читаете, ссылка на вторую часть, а также в самом низу данной страницы.

На создание данной самоделки меня сподвигло то, что я люблю что-то смастерить в свободное время.

Специального отдельного стола, или гаража у меня, к сожалению, нет, все самоделки я делал либо на работе, либо дома на компьютерном столе, что не совсем удобно, потому что постоянно разбросан инструмент, грязь и т.д., поэтому было решено сделать свой уголок мастера.



Все началось с того, что мне попал в руки штатив, от чего он точно не знаю, судя по всему от какого-то советского фото оборудования, так как у меня была бормашинка (гравер), я захотел попробовать сделать небольшой сверлильный станок.

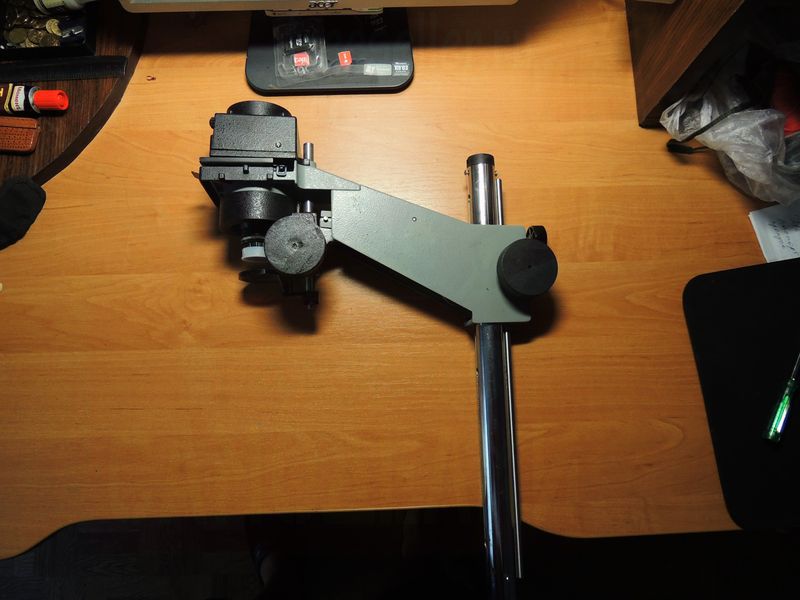

Внешний вид штатива



Универсальная переносная мастерская

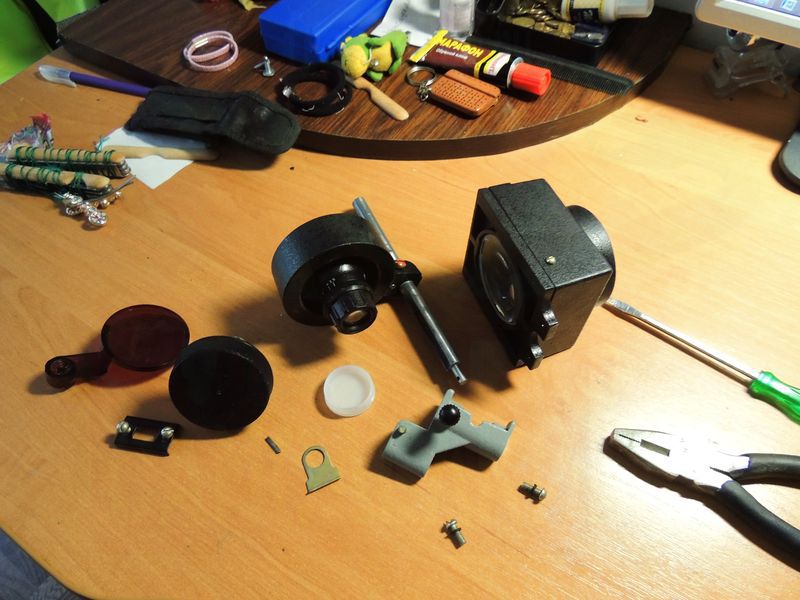

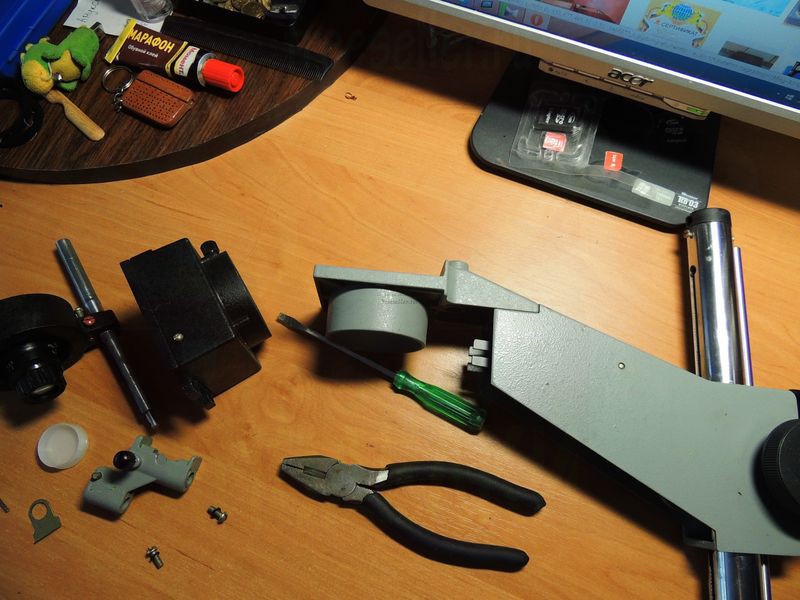

Я его разобрал, при нем имелось две большие, и одна маленькая линзы:



Универсальная переносная мастерская



Универсальная переносная мастерская

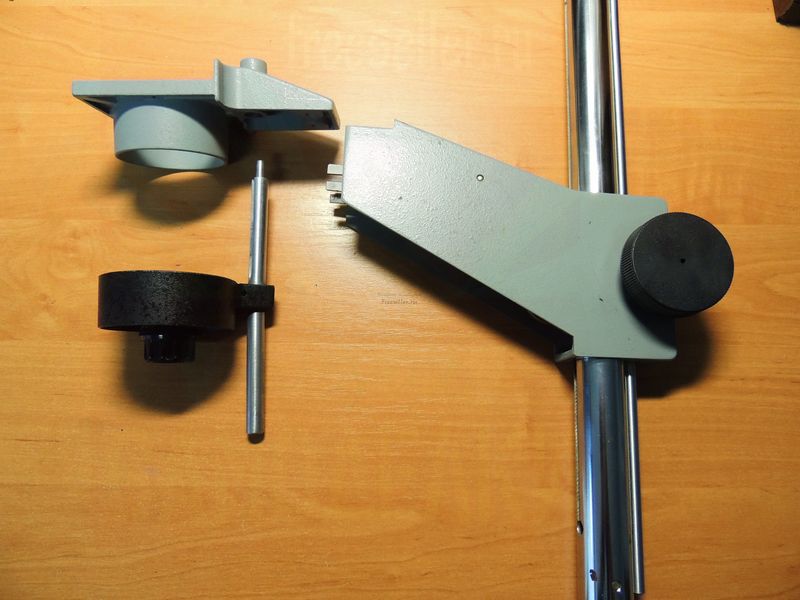

Оставил основные части, остальное убрал в сторонку.



Универсальная переносная мастерская

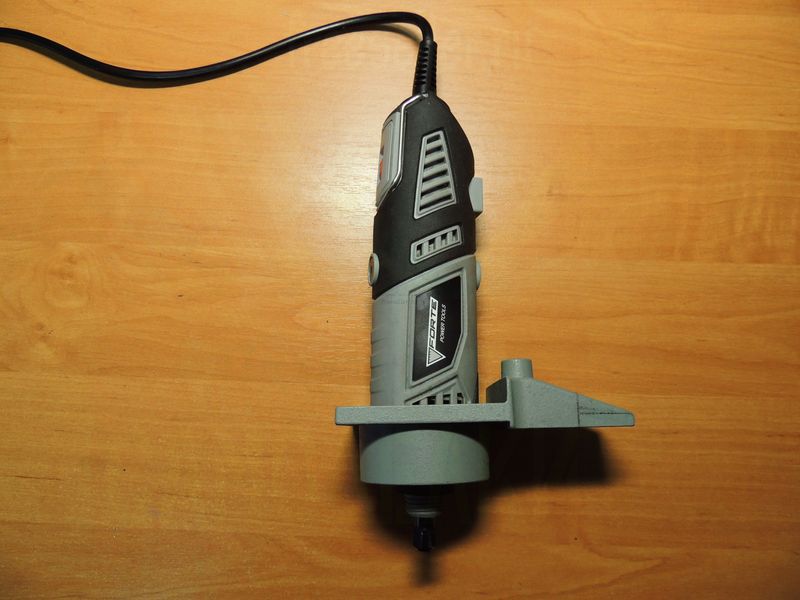

Попробовал вставить гравер в отверстие, но он не сильно туда заходил, пришлось развернуть, нижнее отверстие поднять вверх, и тогда гравер вплотную зашел, и крепко держался.



Универсальная переносная мастерская



Универсальная переносная мастерская

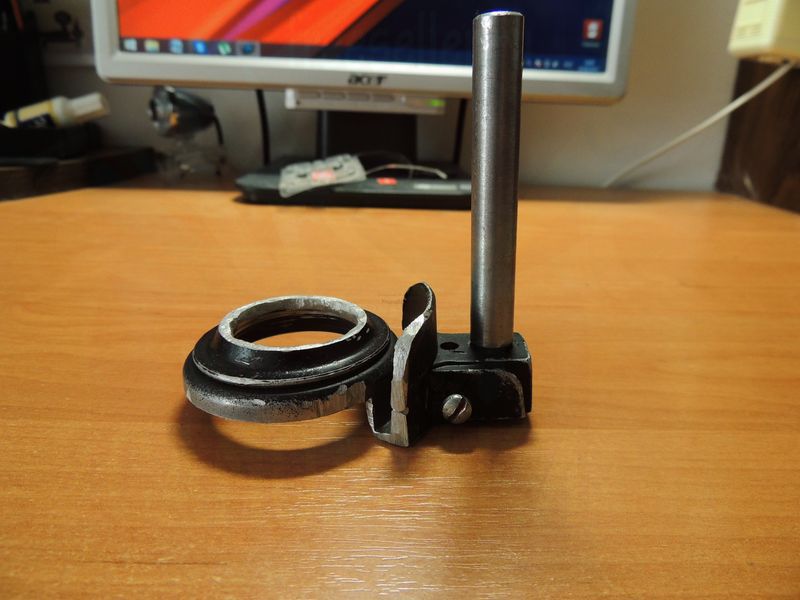

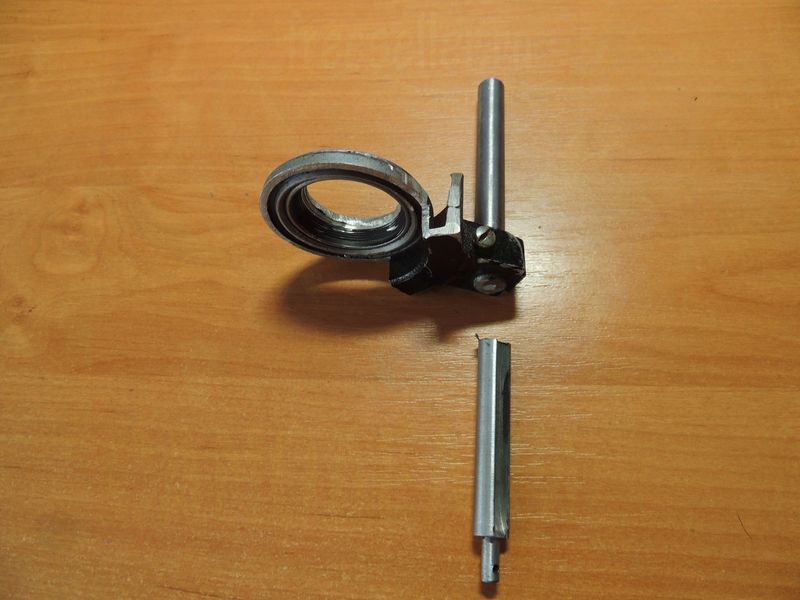

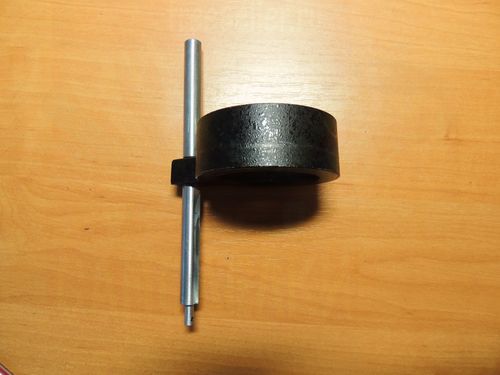

Теперь нужно было отцентровать гравер, для этого я использовал, стержень с кольцом.



Универсальная переносная мастерская

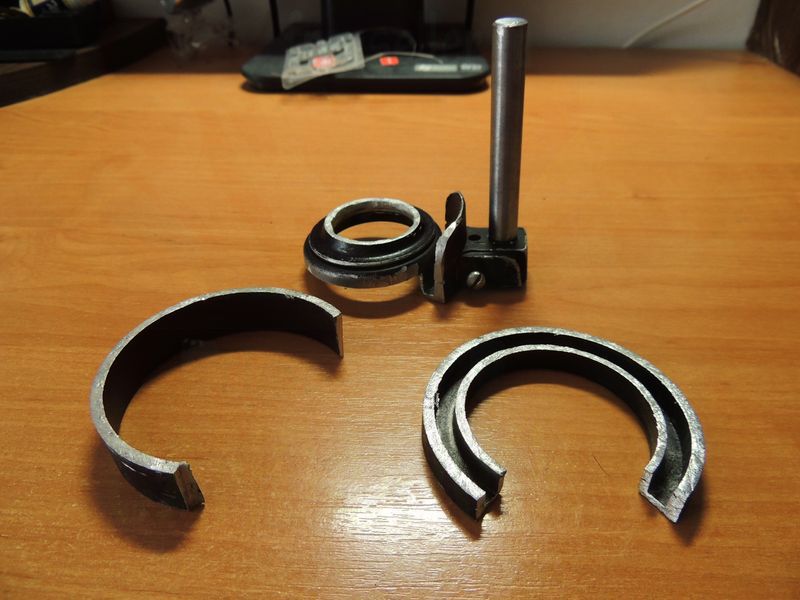

Немного обрезал лишнее по окружности, и укоротил стержень.



Универсальная переносная мастерская



Универсальная переносная мастерская



Оставив небольшое по толщине кольцо, что бы можно было удобно закрепить гравер снизу.



Универсальная переносная мастерская



Далее пришлось развернуть основную часть, которая двигается по стойке, так как это было неудобно, мне нужно было, чтобы она смотрела вниз.

Вид ДО и После:



Универсальная переносная мастерская



Универсальная переносная мастерская

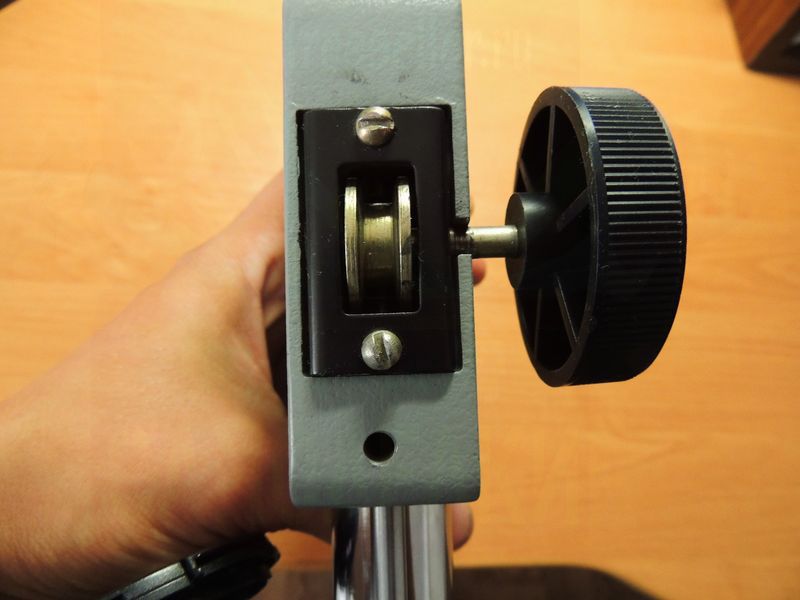

Но теперь колесо двигающие механизм верх-вниз было с левой стороны, пришлось его переставлять.



Универсальная переносная мастерская

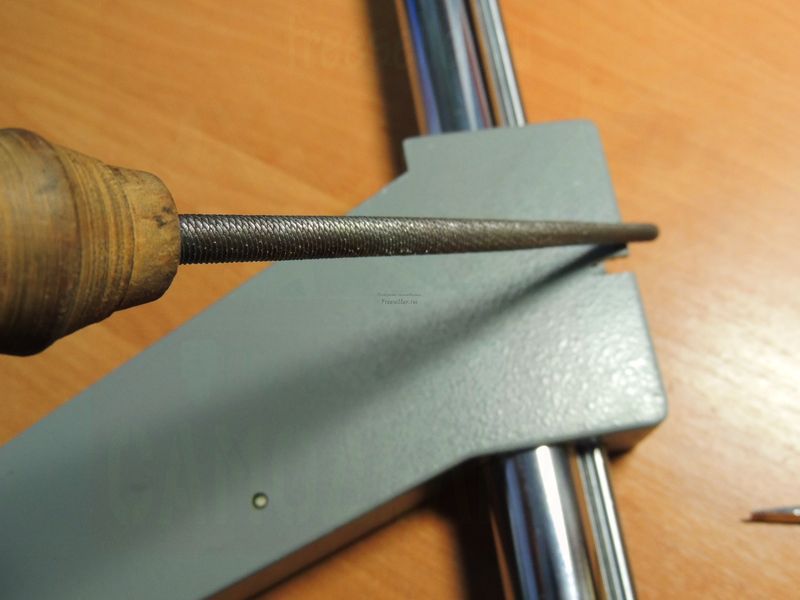

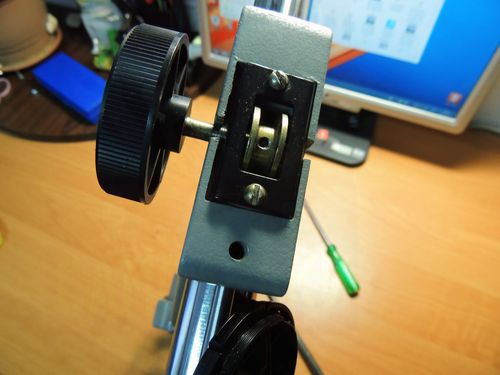

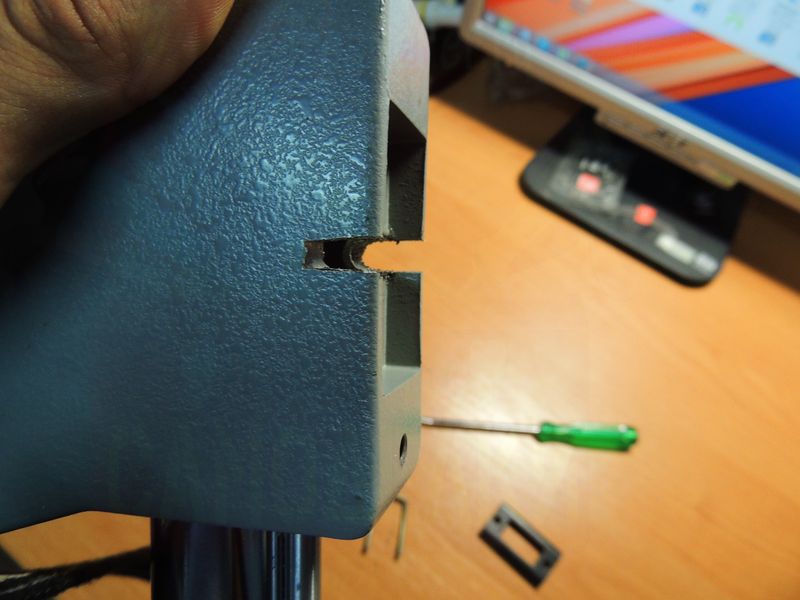

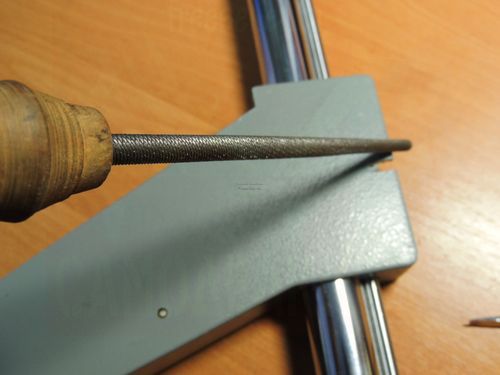

Раскрутив, вырезав место под стержень от колесика.



Универсальная переносная мастерская



Универсальная переносная мастерская



Поставил, прикрутил, теперь оно было с нужной мне стороны.



Универсальная переносная мастерская

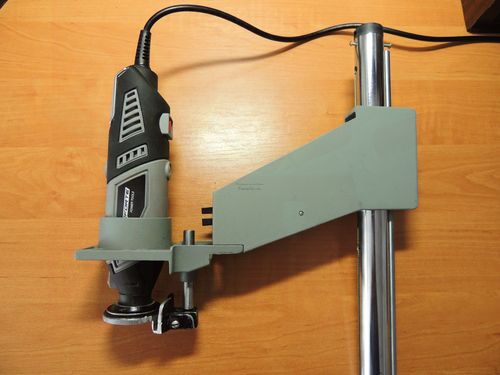

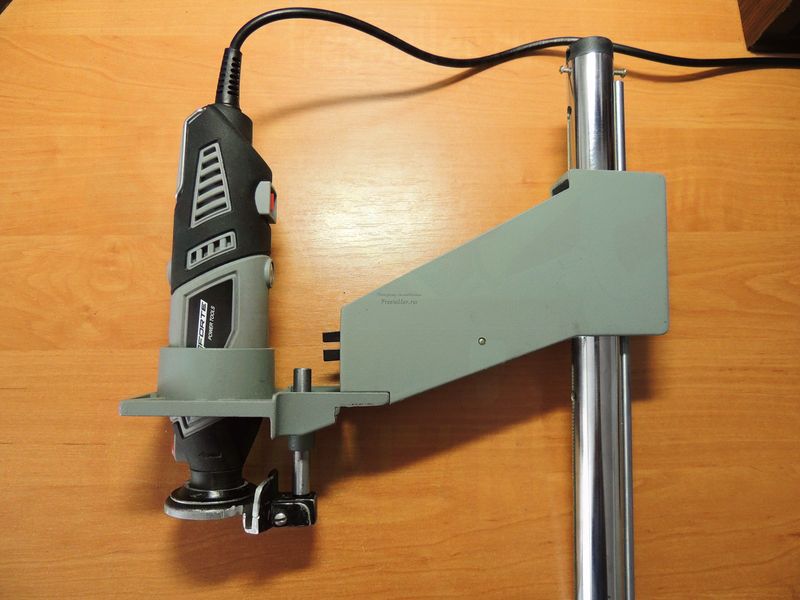

Как крепится гравер:

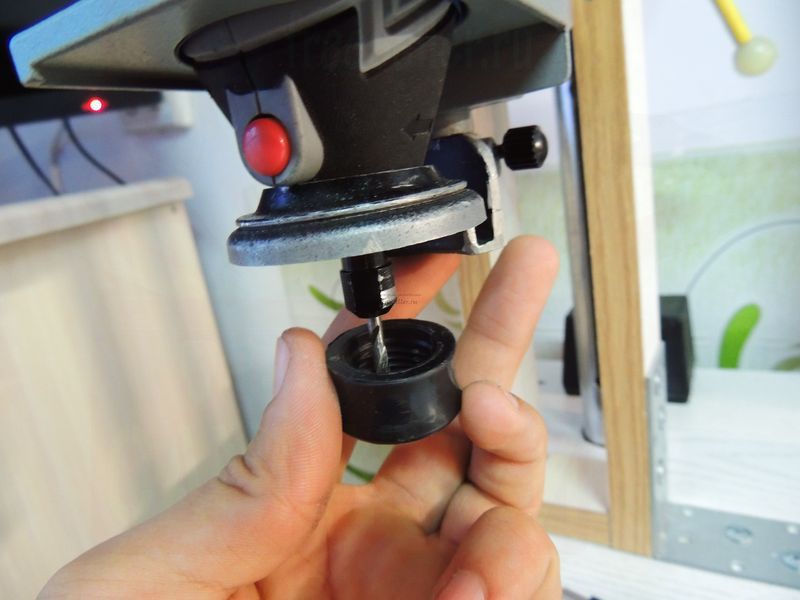

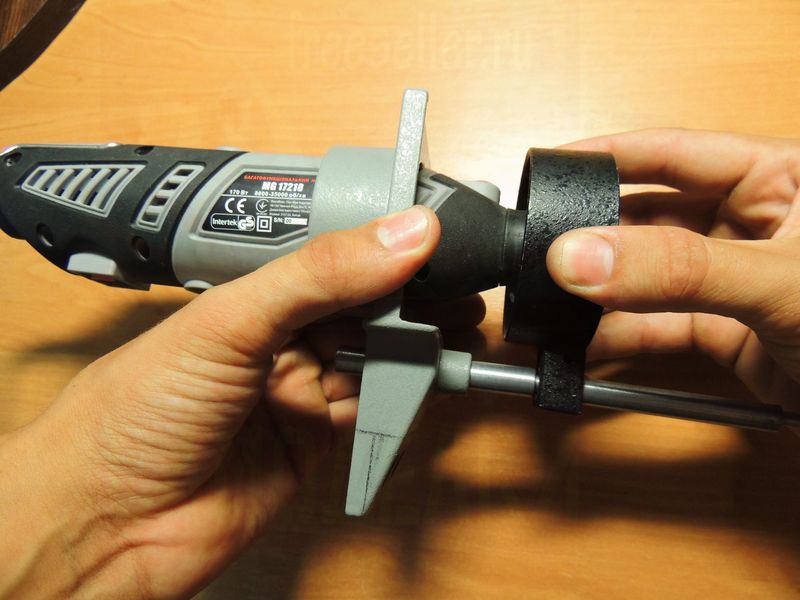

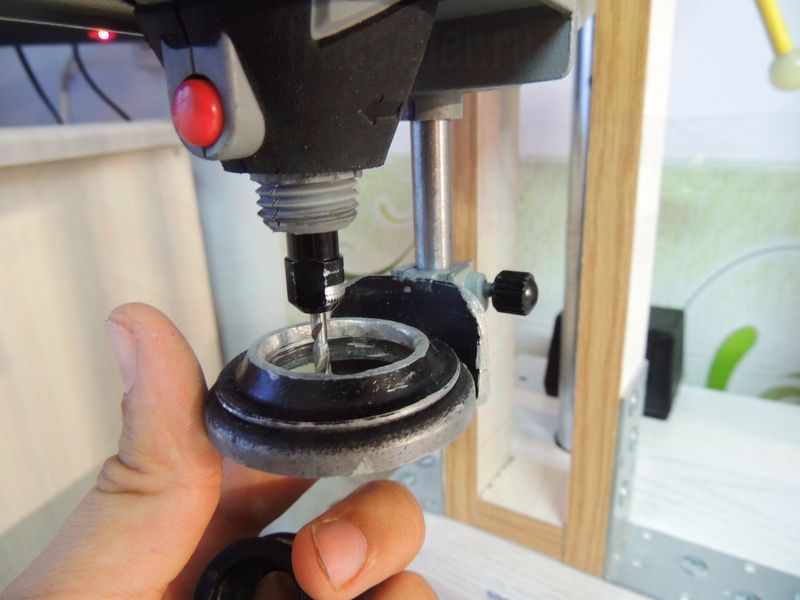

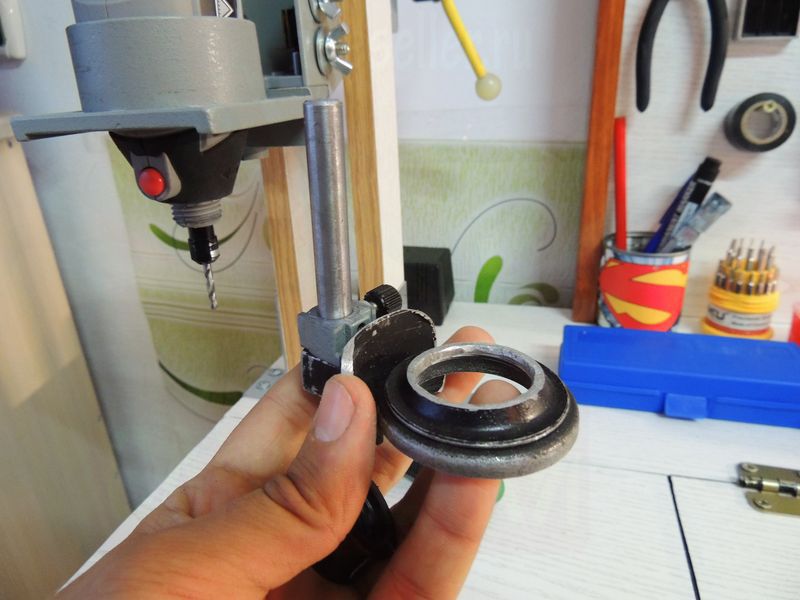

Засовывается гравер, снимается колпачок(крышечка), которая накручена на резьбу, далее ставится стержень с кольцом.



Универсальная переносная мастерская



До упора "вверх".



Универсальная переносная мастерская



Далее вкручивается колпачок от гравера.



Универсальная переносная мастерская



Универсальная переносная мастерская

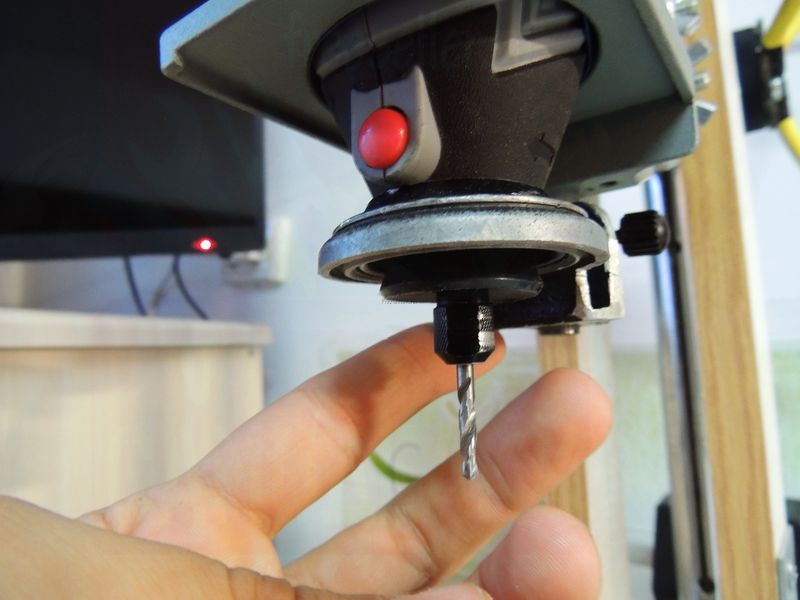

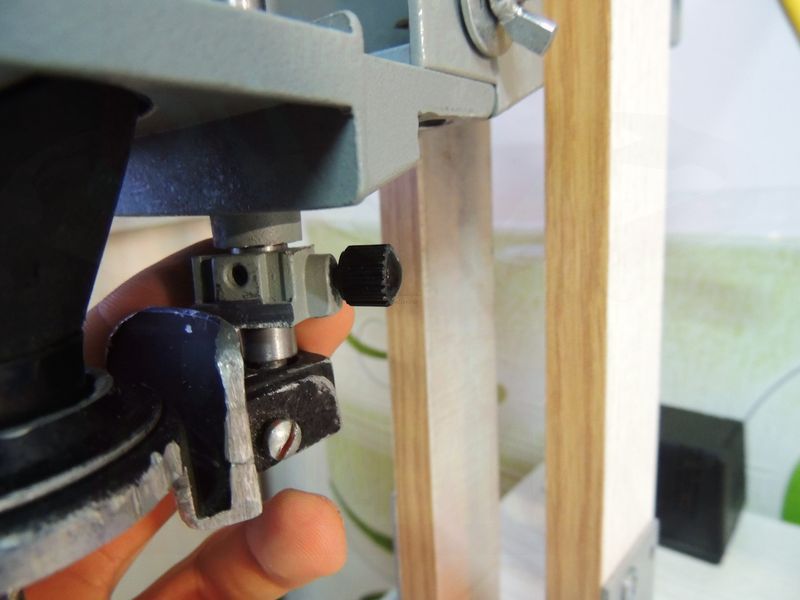

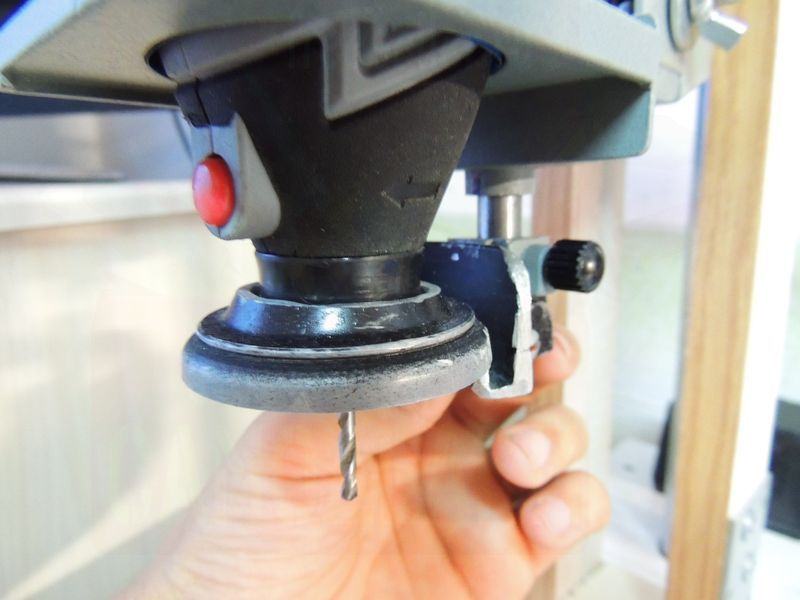

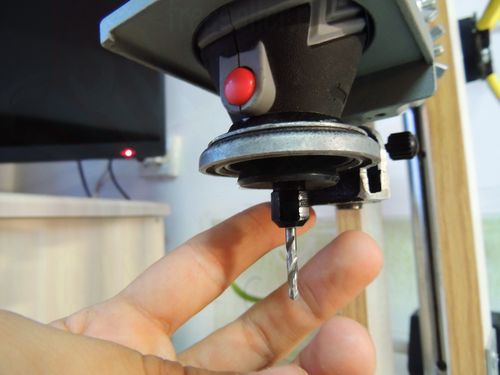

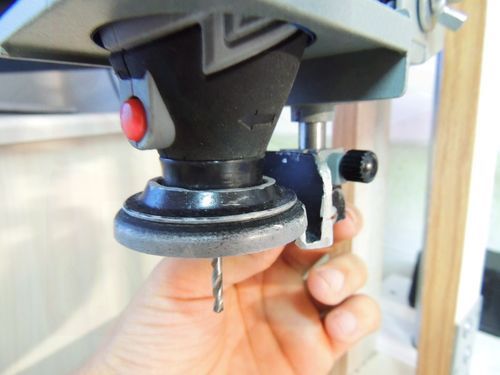

Кольцо опускаем до упора "вниз", тем самым центруя середину, далее фиксируем болтом который находится с боку, на вырезанном квадратном кусочке метала, он изначально был там я просто немного его укоротил, это для того что бы при сверлении гравер не двигался, и крепко держался.



Универсальная переносная мастерская



Универсальная переносная мастерская



Теперь нужно было сделать удобный механизм, который опускал бы все эту конструкцию.

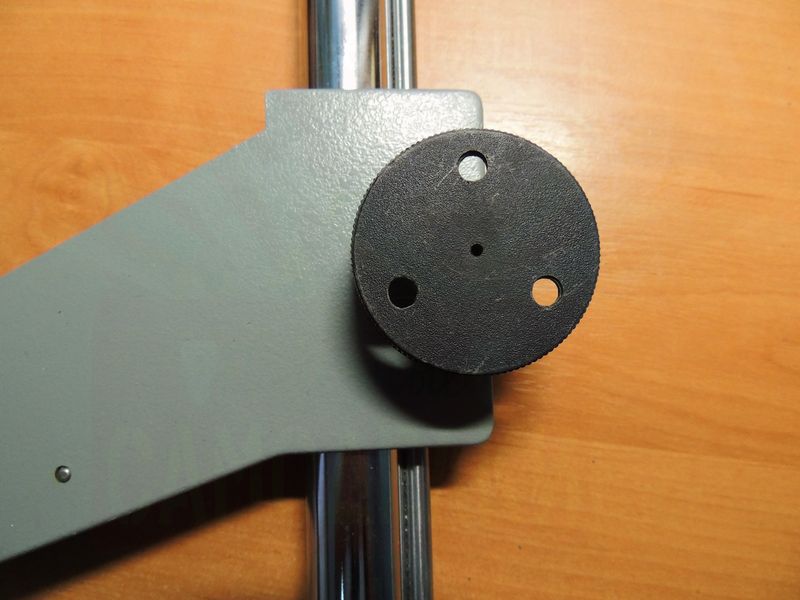

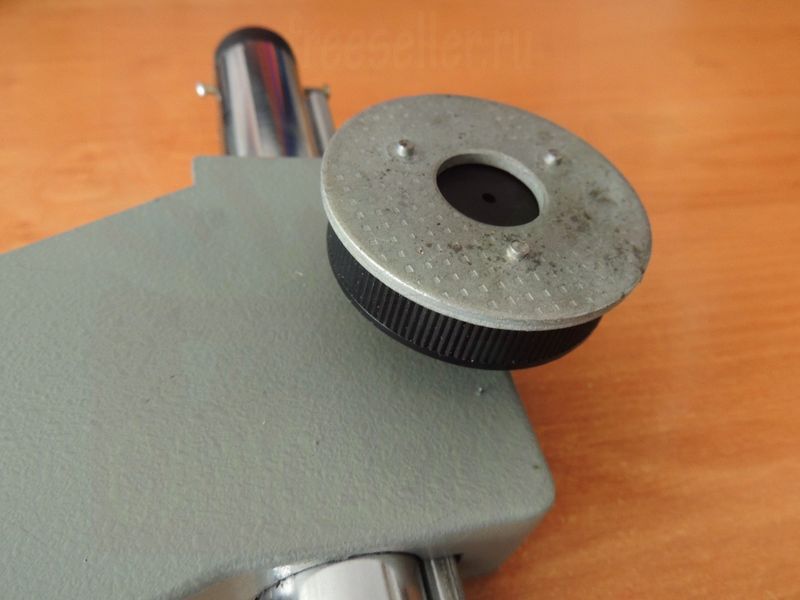

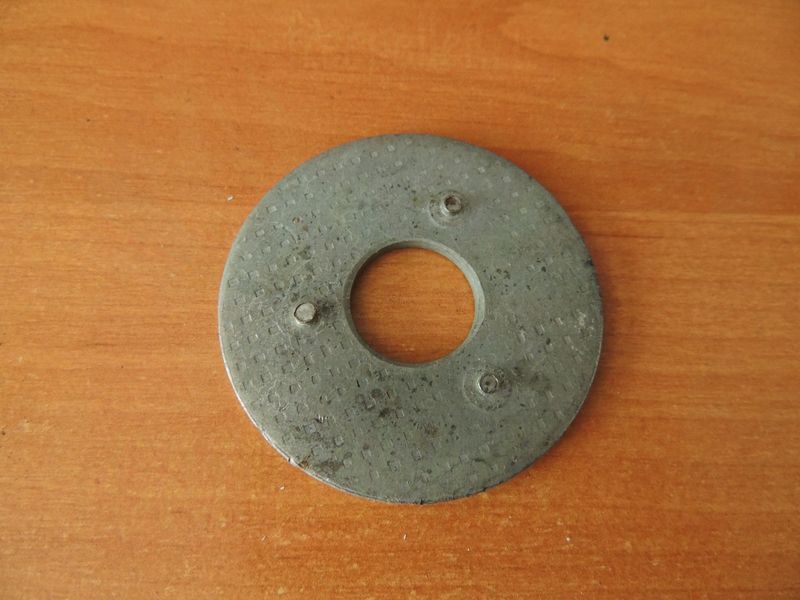

Было решено сделать рукоятку подачи, так как на колесике пластмасса была толстая, я закрепил ее поверх, подобрал круглую пластину.



Универсальная переносная мастерская



Универсальная переносная мастерская

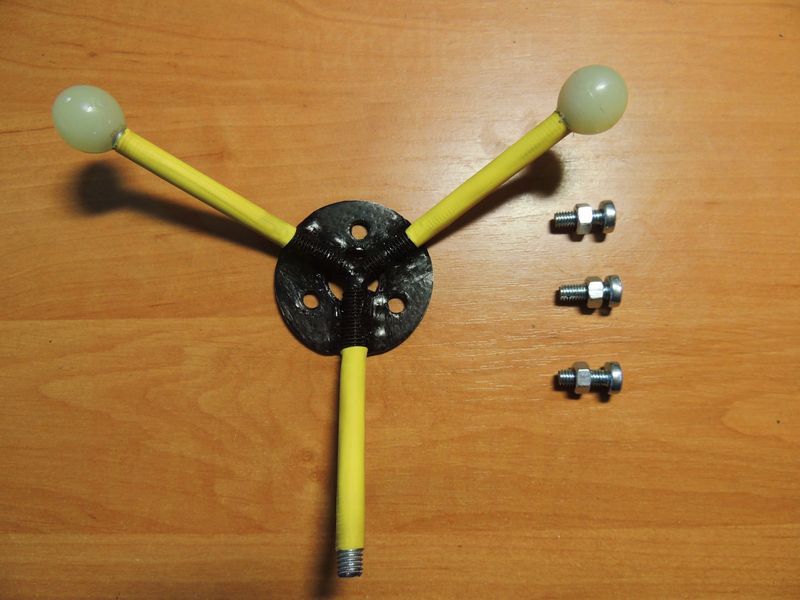

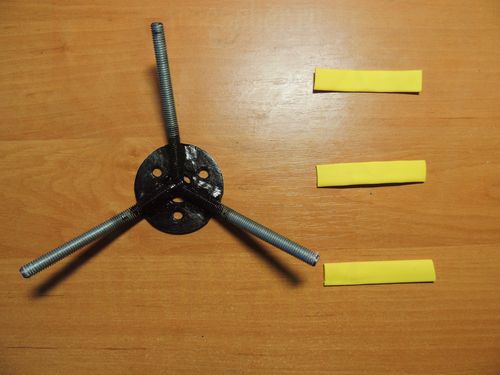

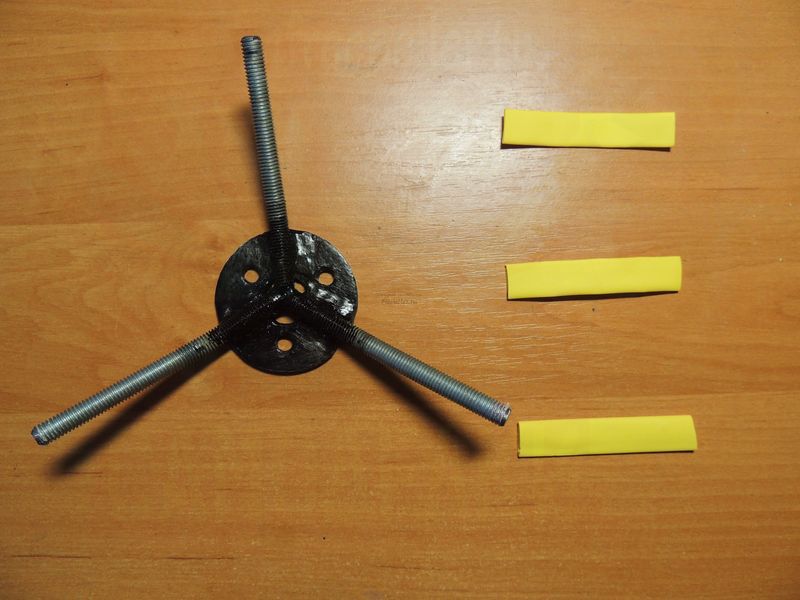

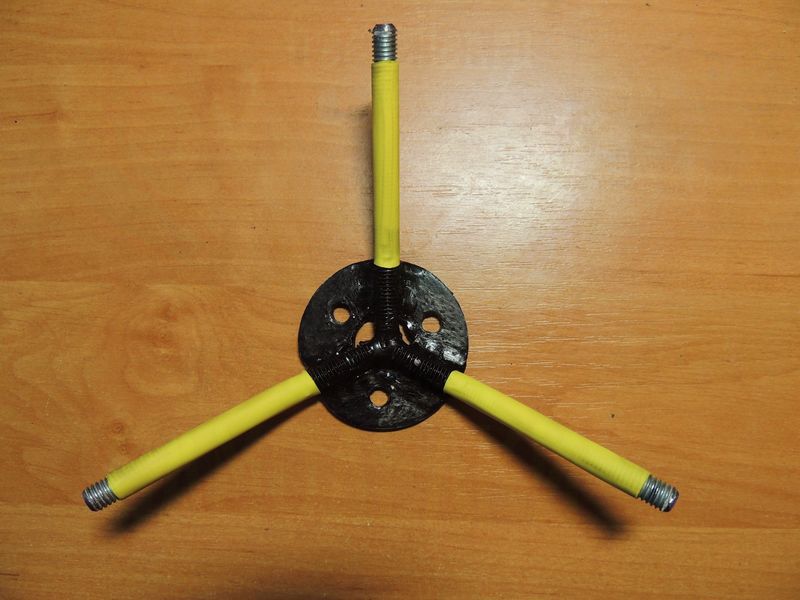

Далее из трех болтов сварил вот такую конструкцию, которую зачастую используют на сверлильных станках, покрасил немного, и поверх одел термоусадку.



Универсальная переносная мастерская



Универсальная переносная мастерская

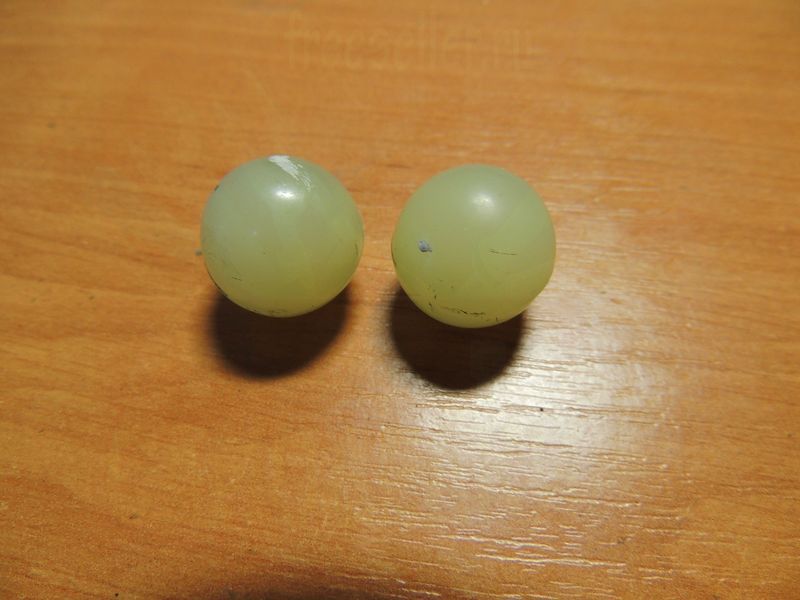

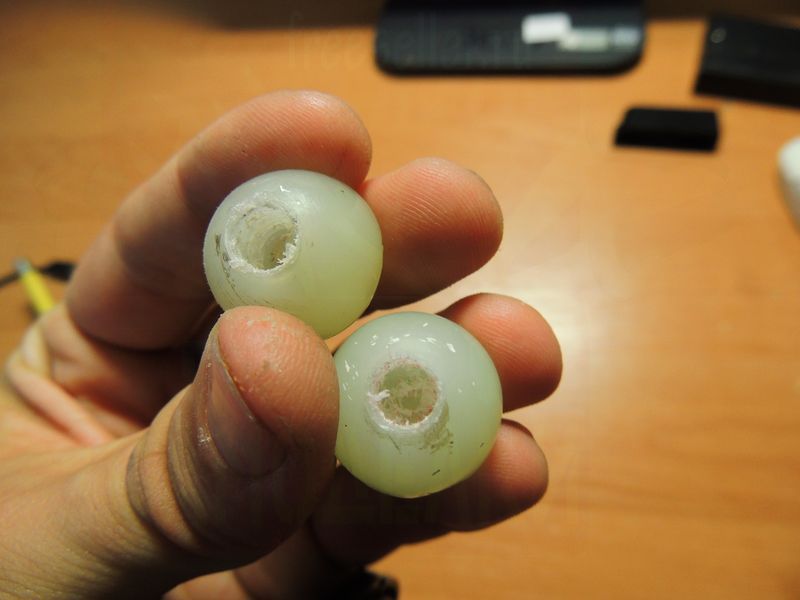

На концах болтов одел пластмассовые шарики, пока что 2, третьего пока не нашел.



Универсальная переносная мастерская



Универсальная переносная мастерская



Далее просверлил отверстия и закрепил.



Универсальная переносная мастерская



Универсальная переносная мастерская

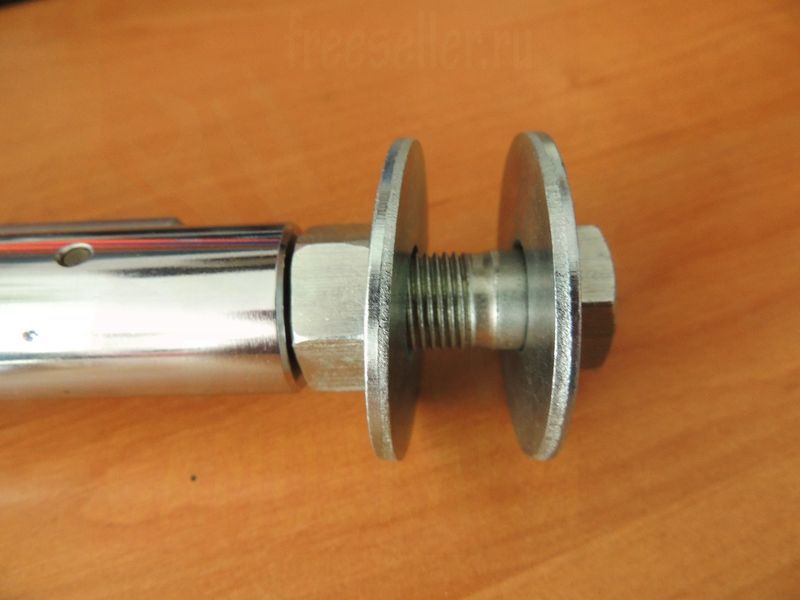

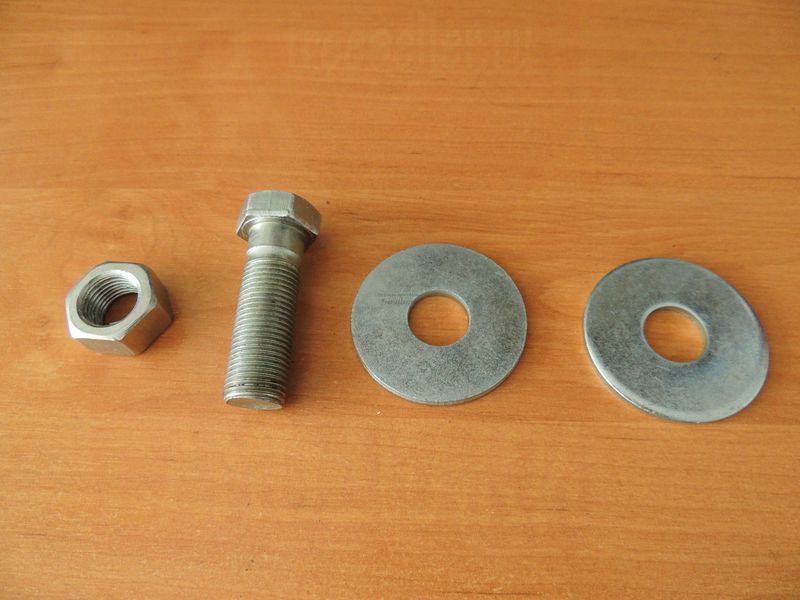

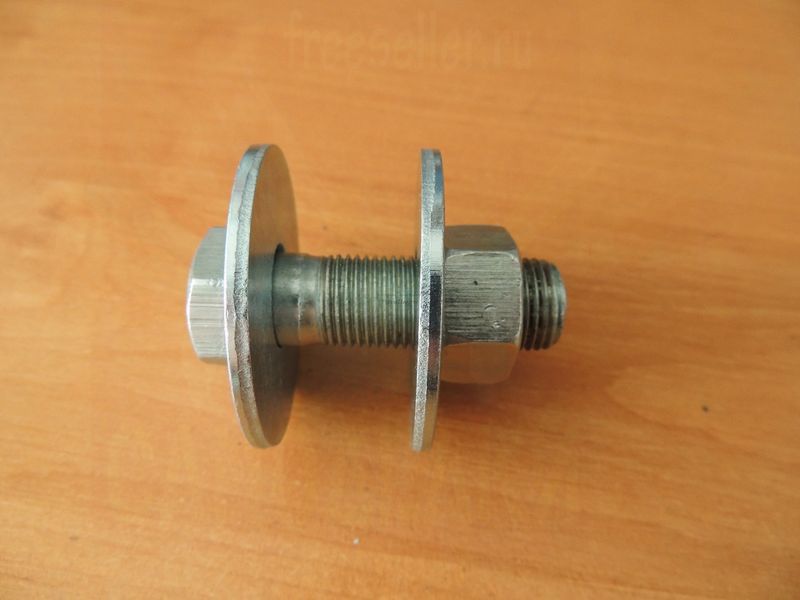

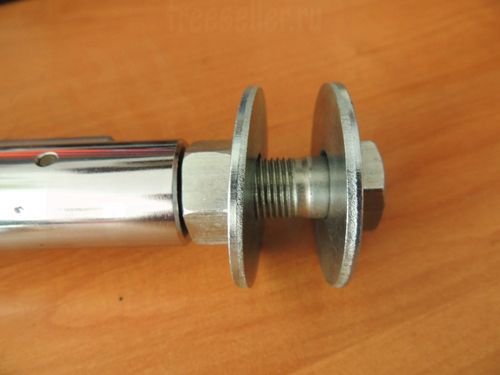

Для того что бы стойка как-то крепилась, был куплен вот такой болт, с гайкой и шайбами, снизу внутри изначально была нарезана заводская резьба.



Универсальная переносная мастерская



Универсальная переносная мастерская



Универсальная переносная мастерская



Процесс создания тисков



Так как, тиски очень нужная вещь и без них порой не обойтись, посмотрев цены на них, было решено сделать их собственными руками.



Мне понадобилось:

- направляющие полозья;

- уголок толщиной 5 мм;

- квадратная труба диаметром 2*4 см, и 1*1 см;

- длинный стержень с резьбой;

- 4 гайки по диаметру резьбы;

- сварка.

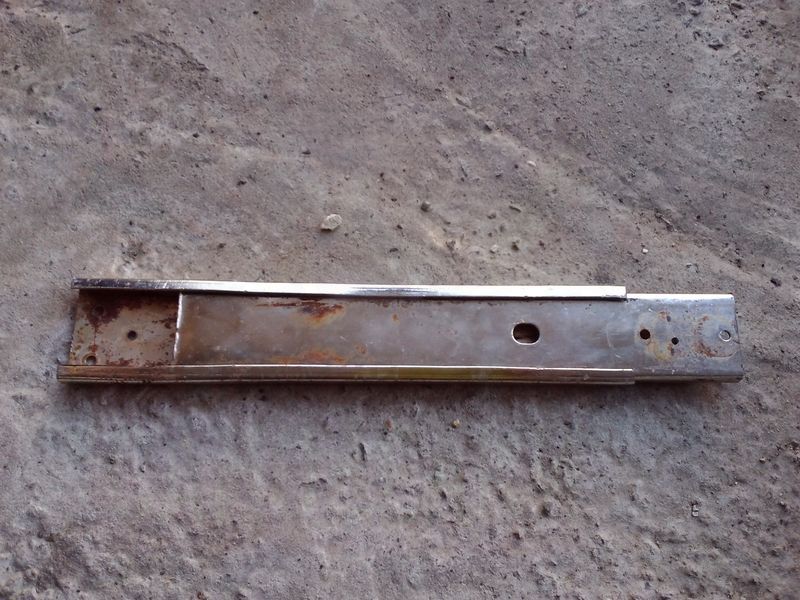

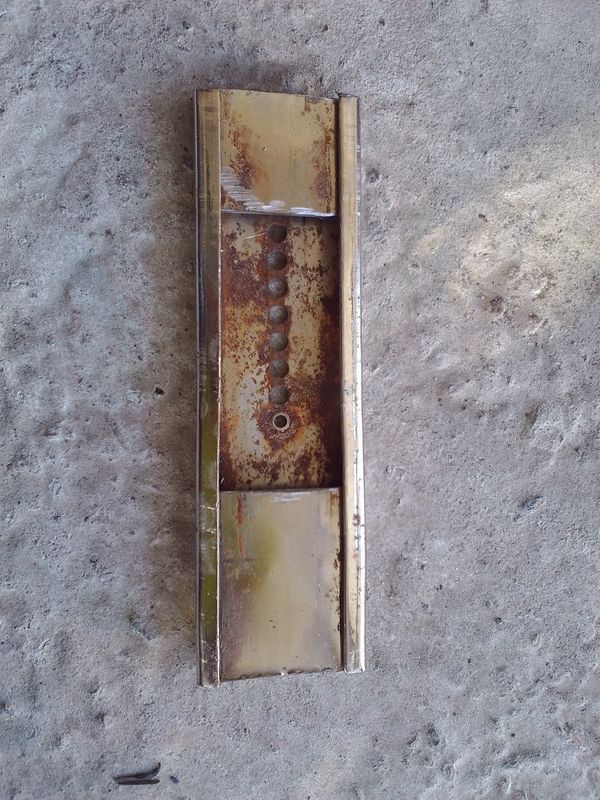

Были взяты вот такие направляющие полозья.



Универсальная переносная мастерская

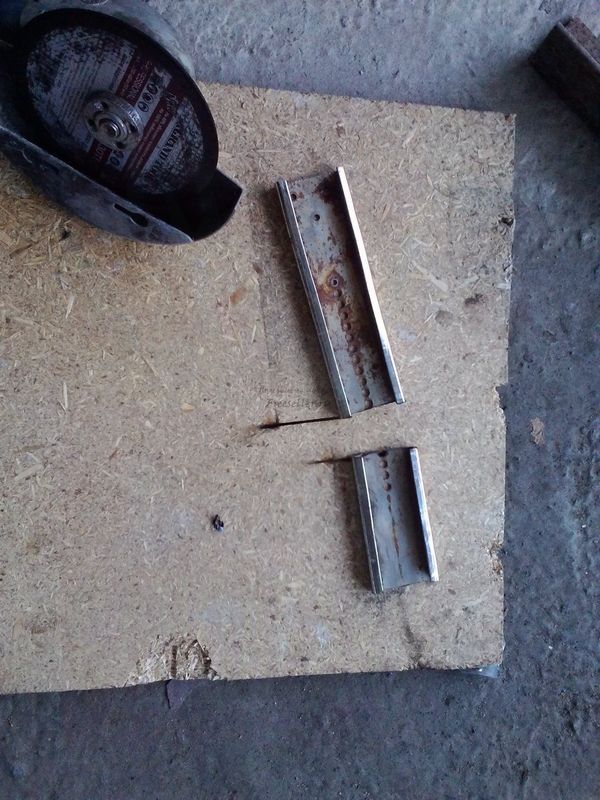

Обрезаны по нужной длине.



Универсальная переносная мастерская

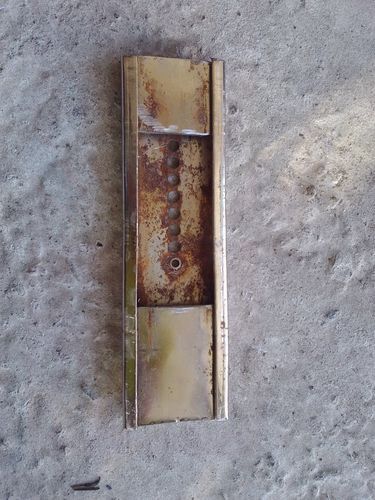

Оставлены две внутренние части, по которым будет двигаться механизм.



Универсальная переносная мастерская

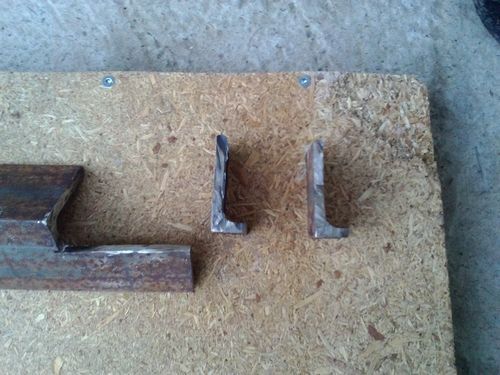

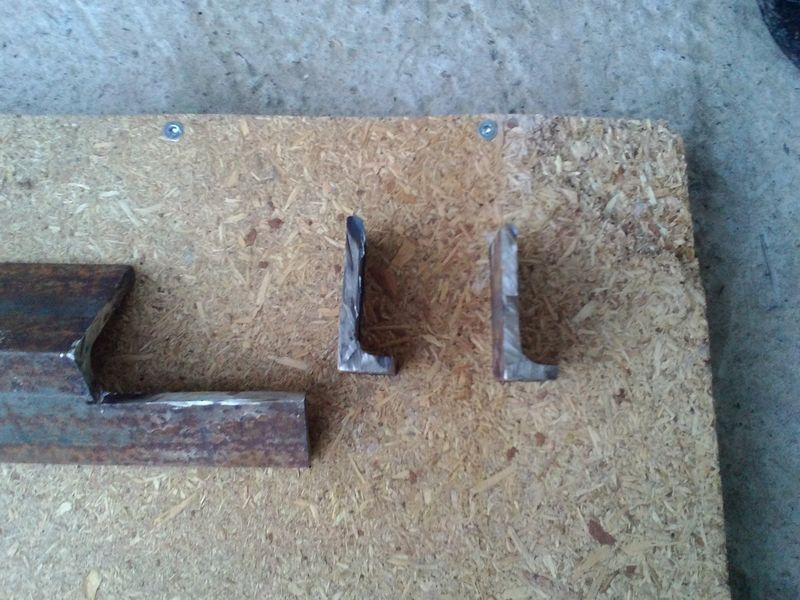

Далее отрезаны два уголка на котором будут крепится "щеки".



Универсальная переносная мастерская

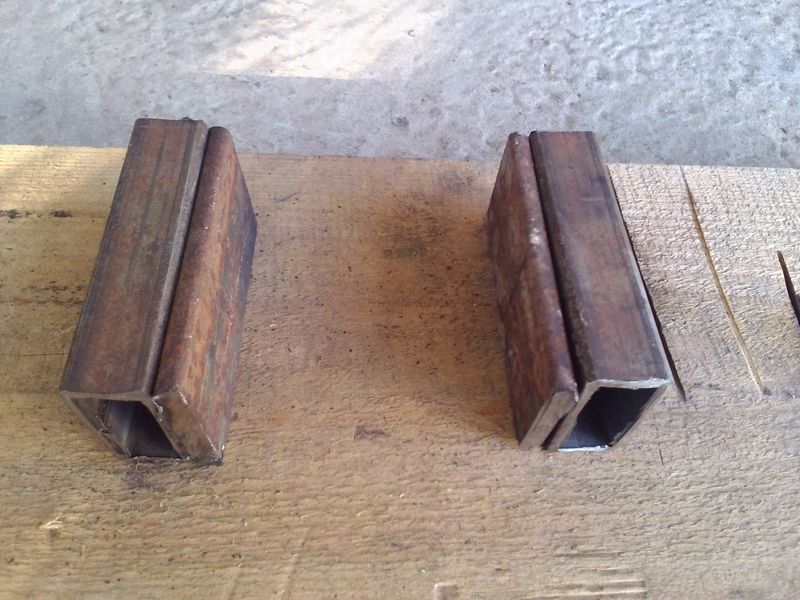

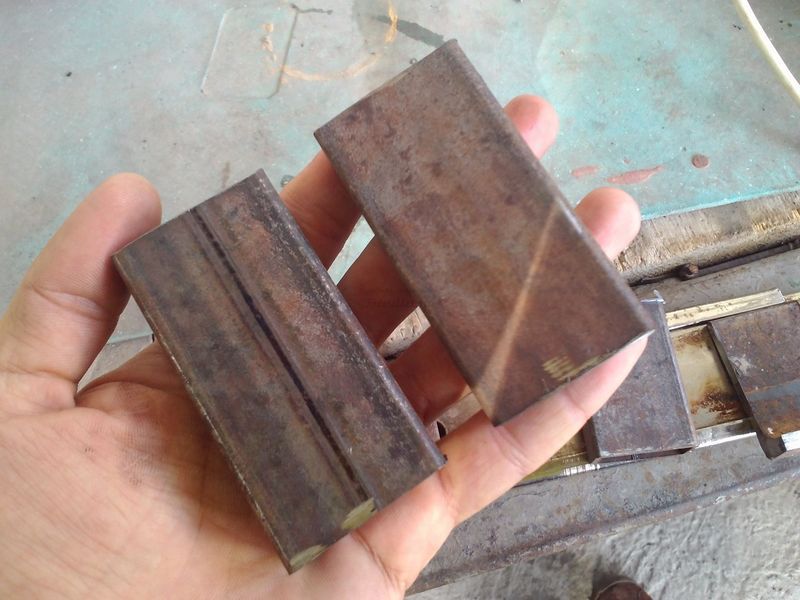

И два куска от квадратной трубы, одинакового размера.



Универсальная переносная мастерская

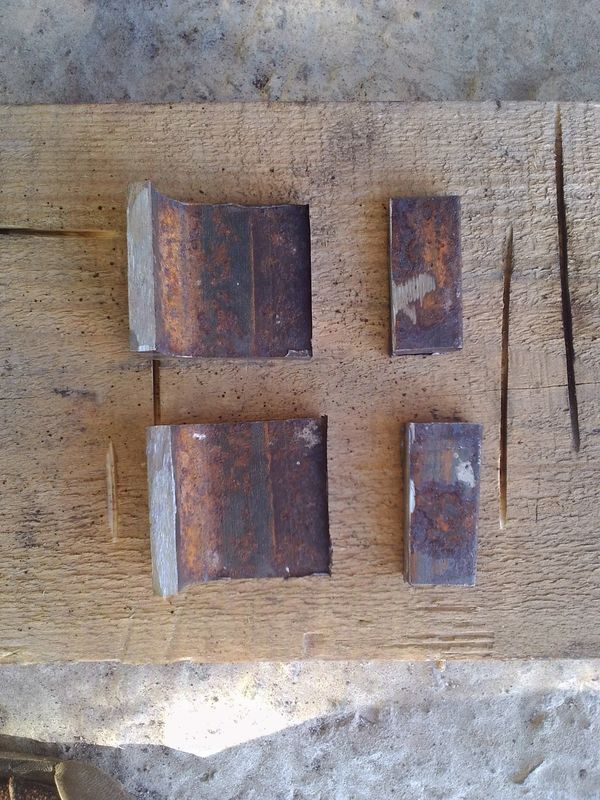

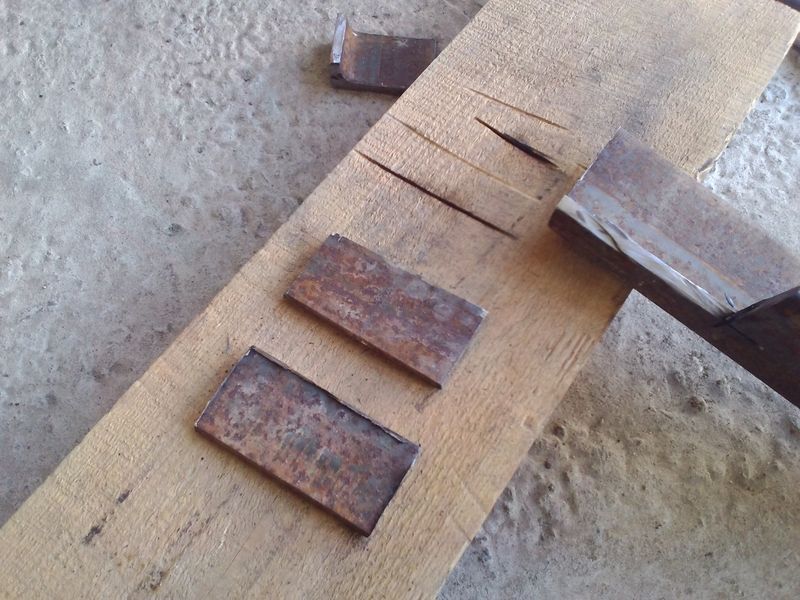

Далее чтобы добавить жесткости "щекам", отрезаем две пластины с того же уголка.



Универсальная переносная мастерская

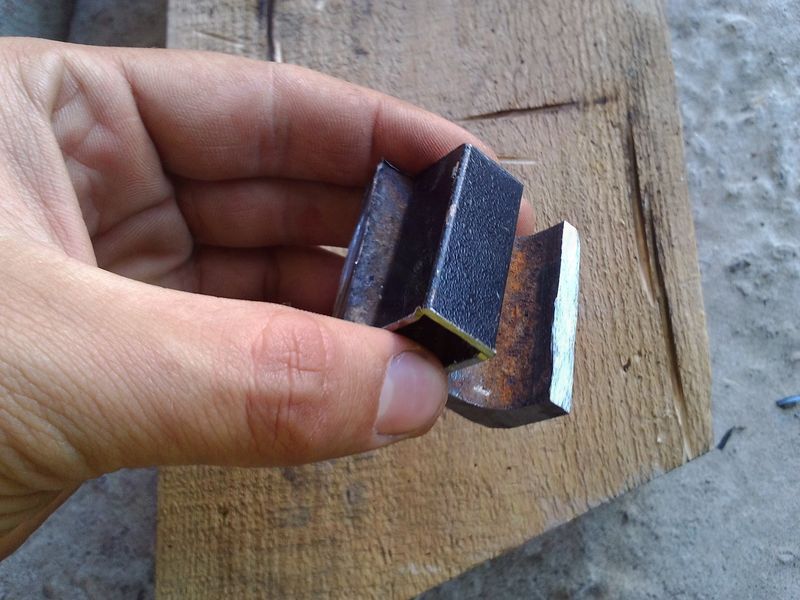

Это будет выглядеть вот таким образом.



Универсальная переносная мастерская



Универсальная переносная мастерская

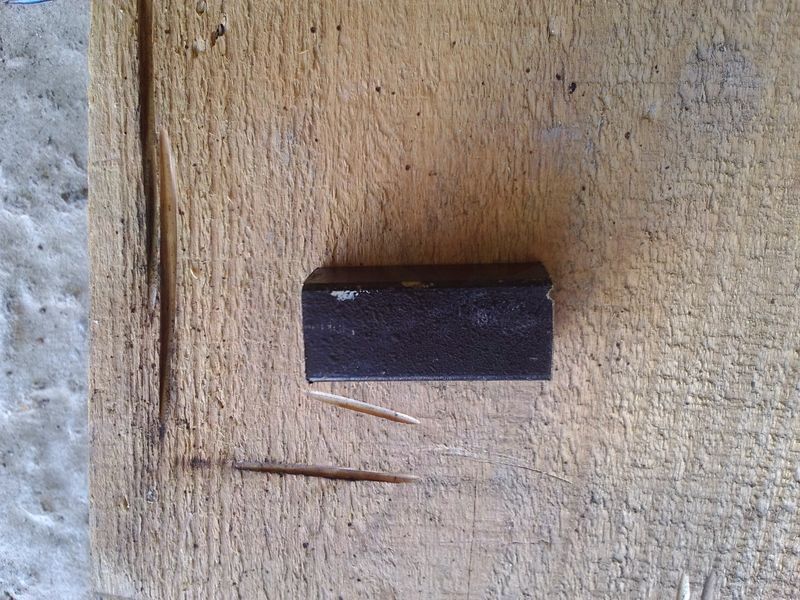

Отрезан небольшой кусок от квадратной трубы меньшего диаметра.



Универсальная переносная мастерская

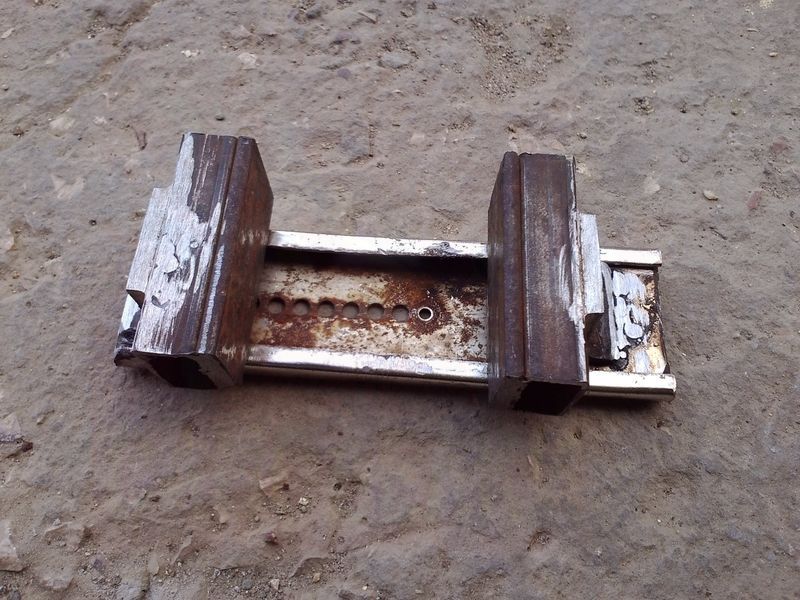

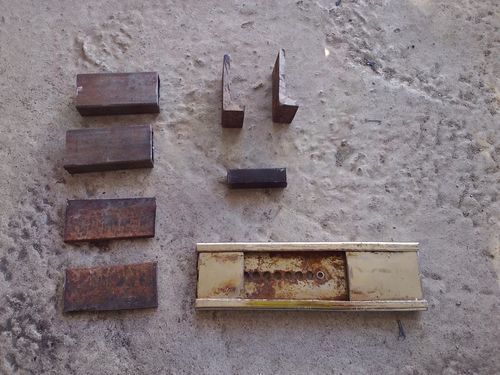

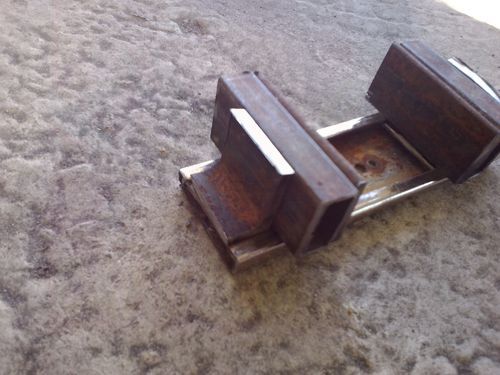

Далее все заготовленные детали будем крепить на свое место.



Универсальная переносная мастерская

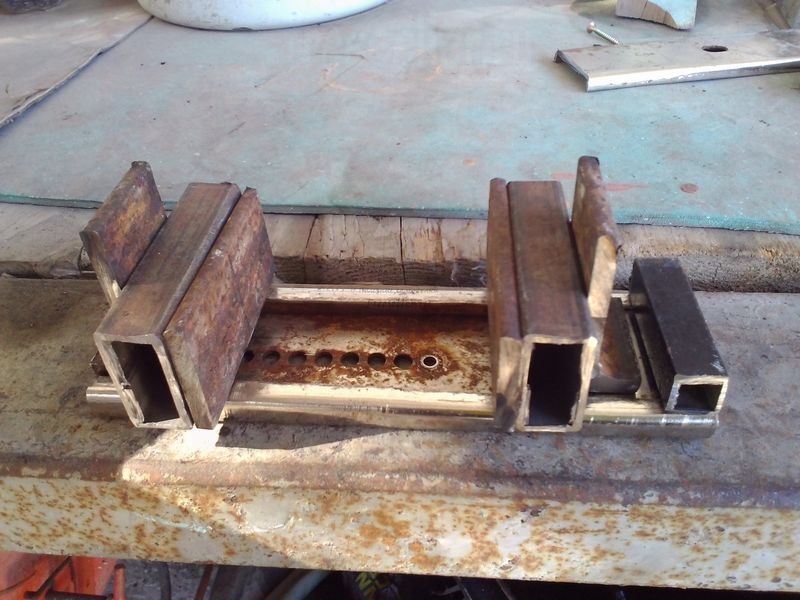

Прикинув еще раз как все будет.



Универсальная переносная мастерская



Отрезаем лишнее, подгоняя все вровень.



Универсальная переносная мастерская



Универсальная переносная мастерская

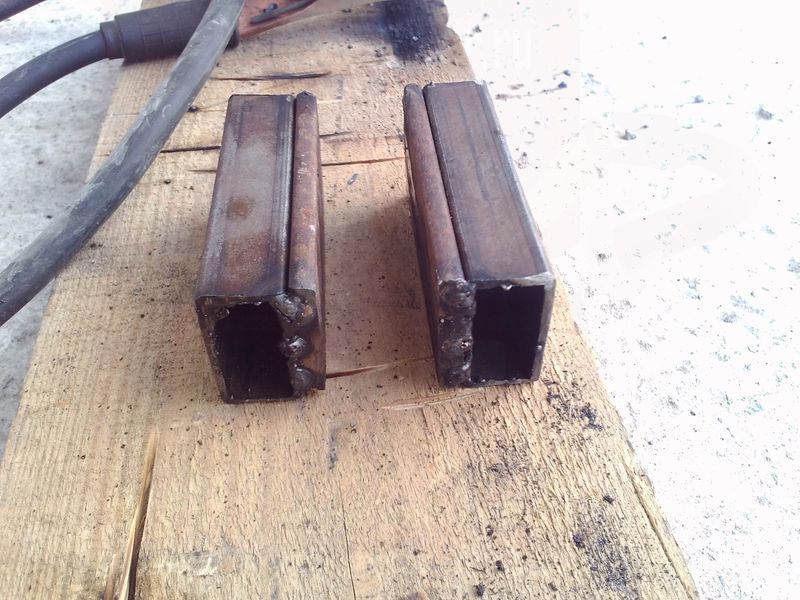

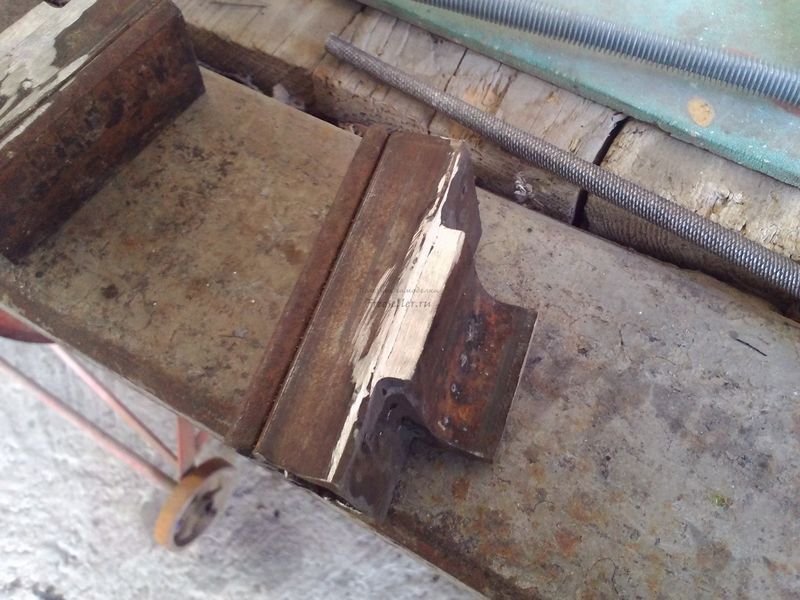

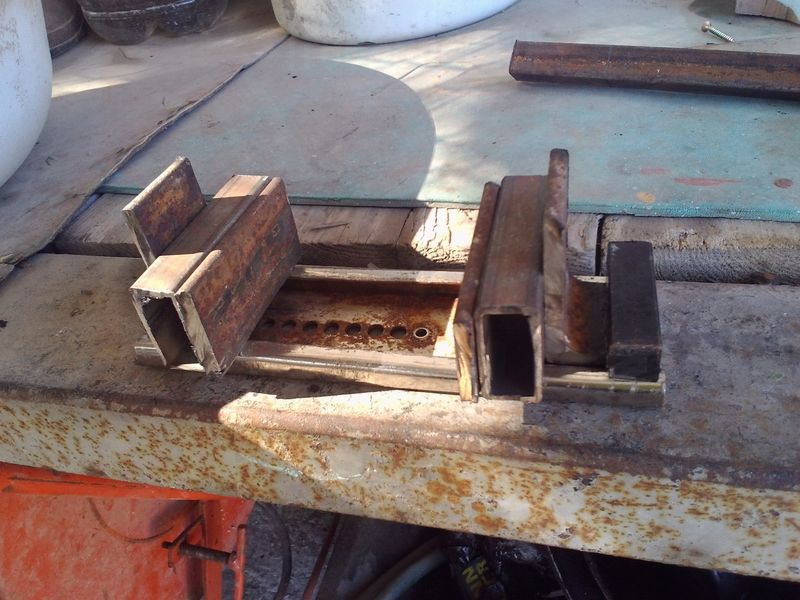

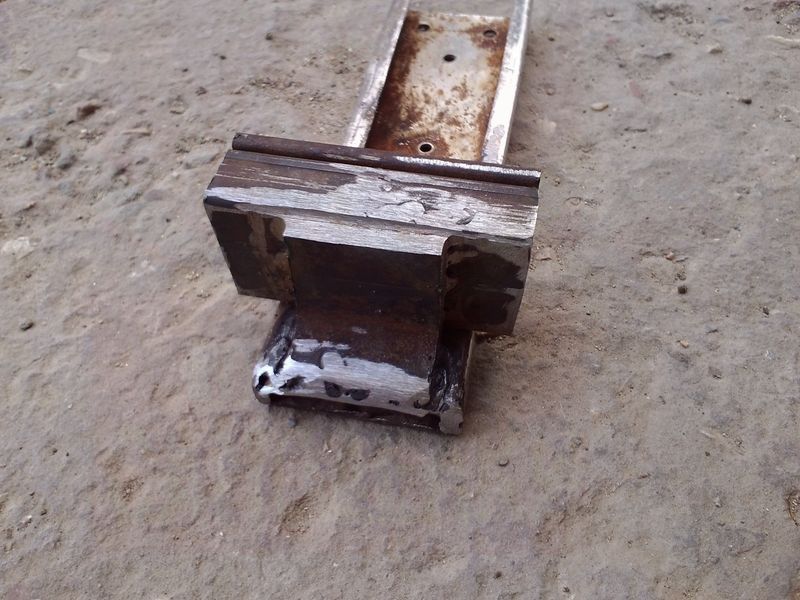

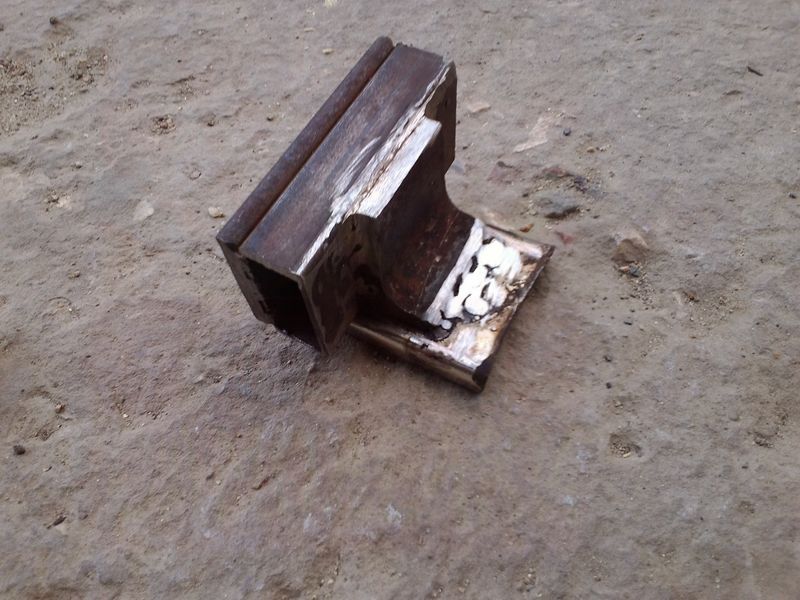

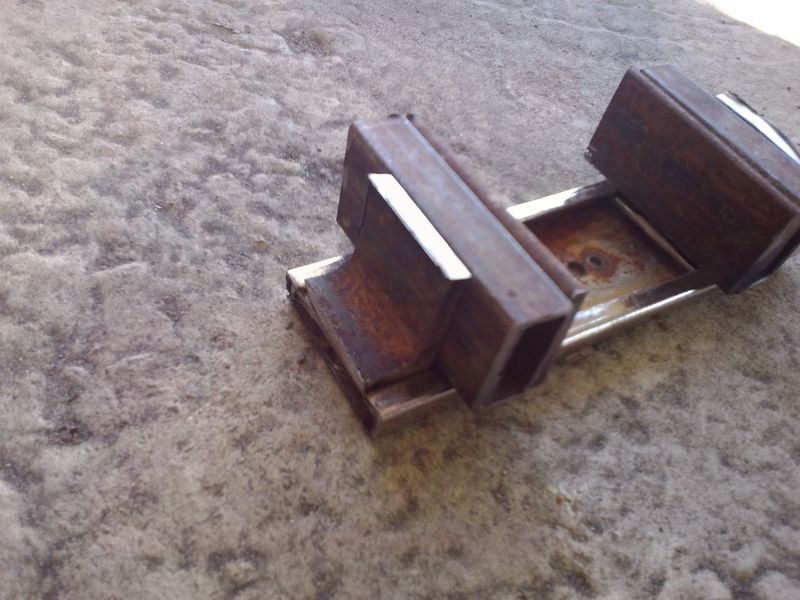

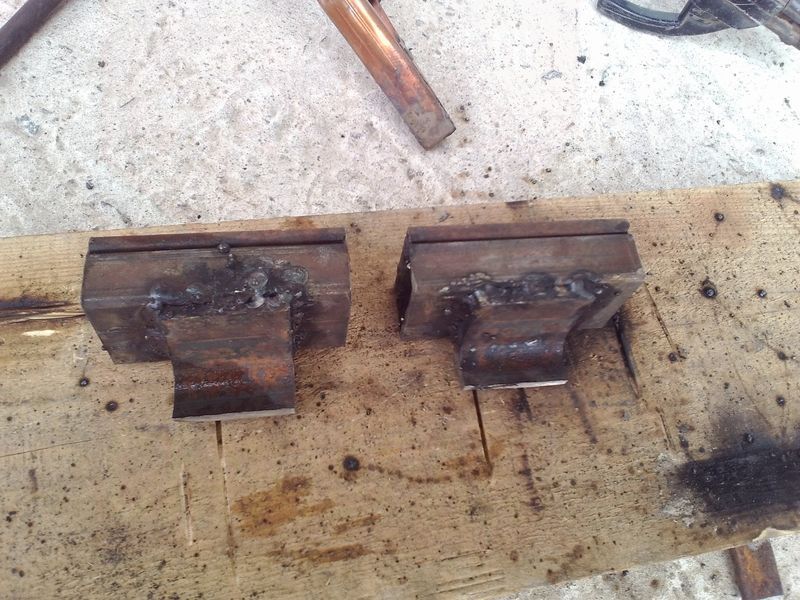

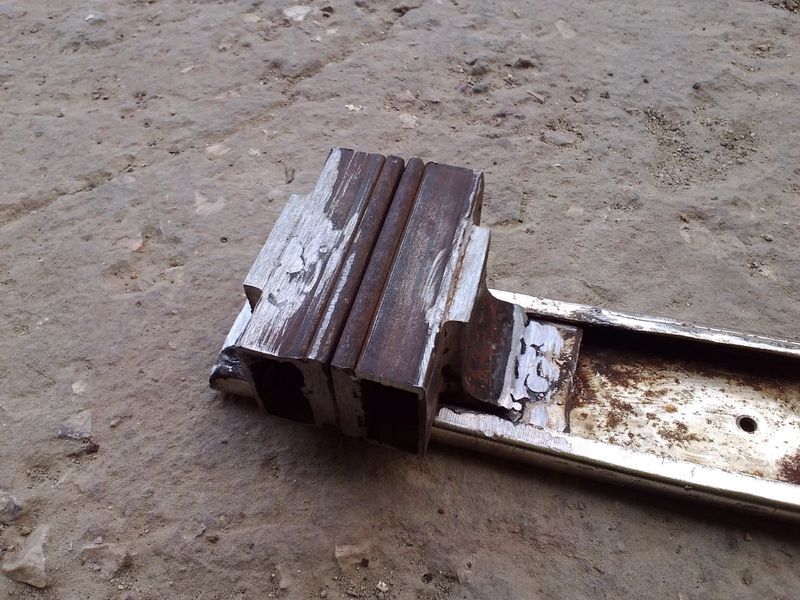

Теперь можно приваривать.



Универсальная переносная мастерская



Универсальная переносная мастерская



Универсальная переносная мастерская



Универсальная переносная мастерская



Универсальная переносная мастерская



Универсальная переносная мастерская

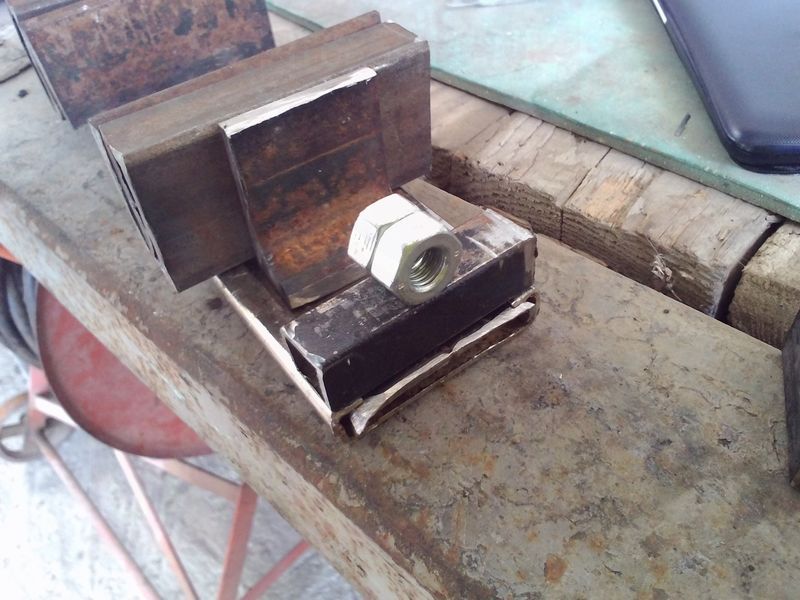

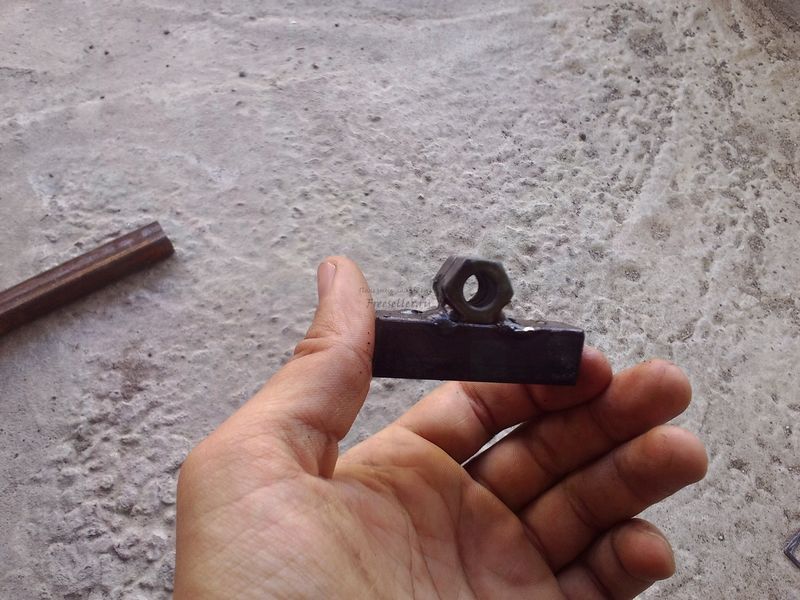

Далее привариваем направляющую гайку.



Универсальная переносная мастерская



Универсальная переносная мастерская



При желании обрабатываем металл.



Универсальная переносная мастерская

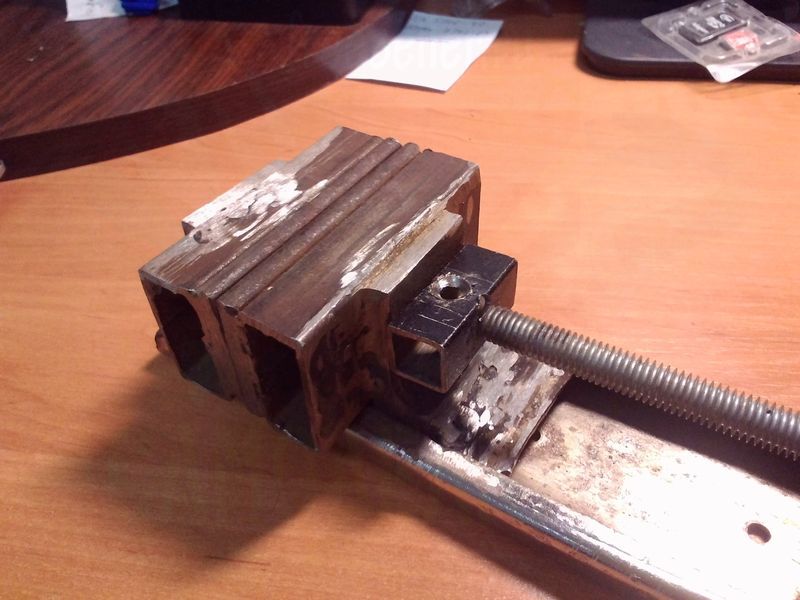

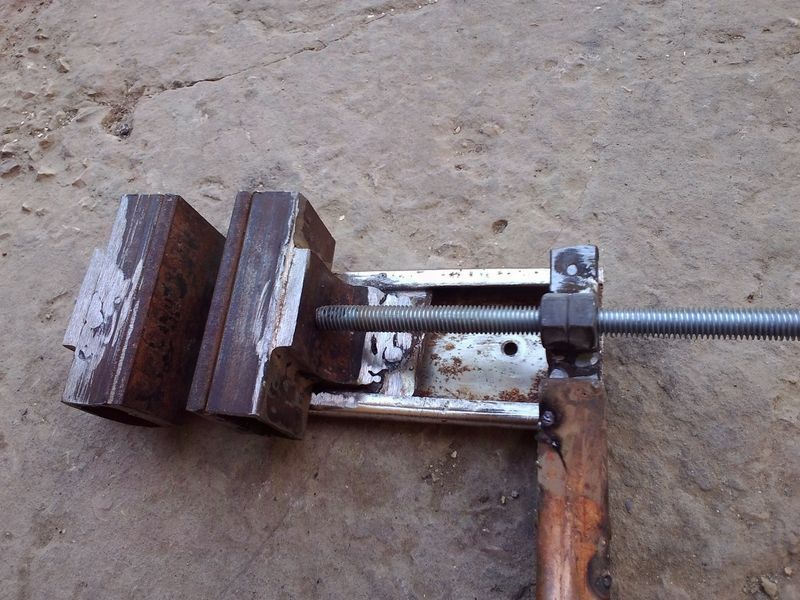

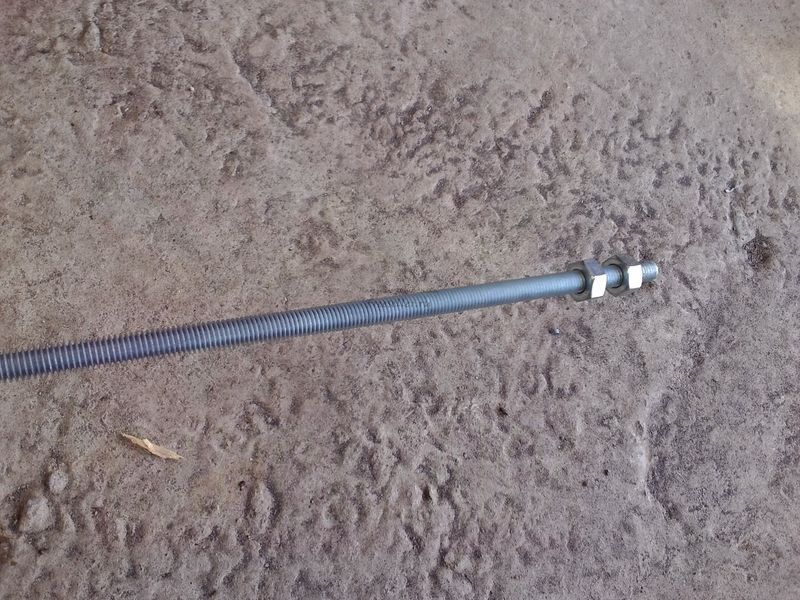

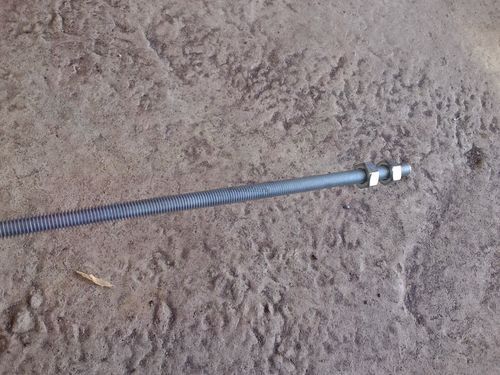

Берем длинный стержень с резьбой и примеряемся.



Универсальная переносная мастерская



Универсальная переносная мастерская

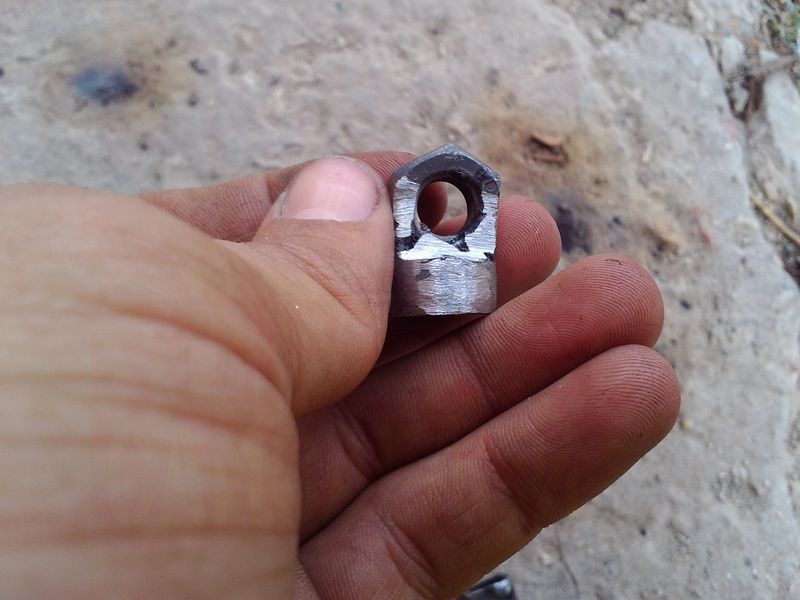

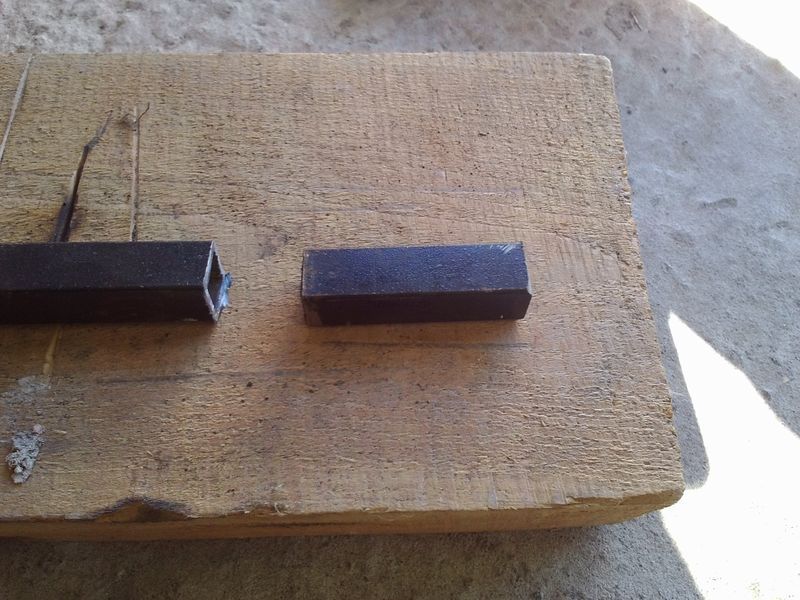

Далее берем и отрезаем небольшой кусочек трубы, он будет крепиться напротив стержня.



Универсальная переносная мастерская



Универсальная переносная мастерская



Теперь делаем небольшие вырезы, я сверлил отверстия, а потом напильником дорабатывал.



Универсальная переносная мастерская

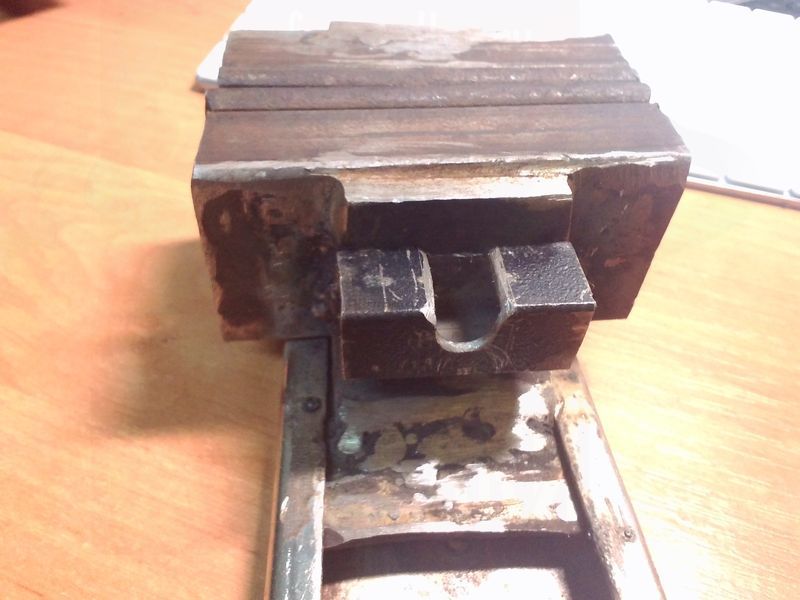

Примеряем.



Универсальная переносная мастерская

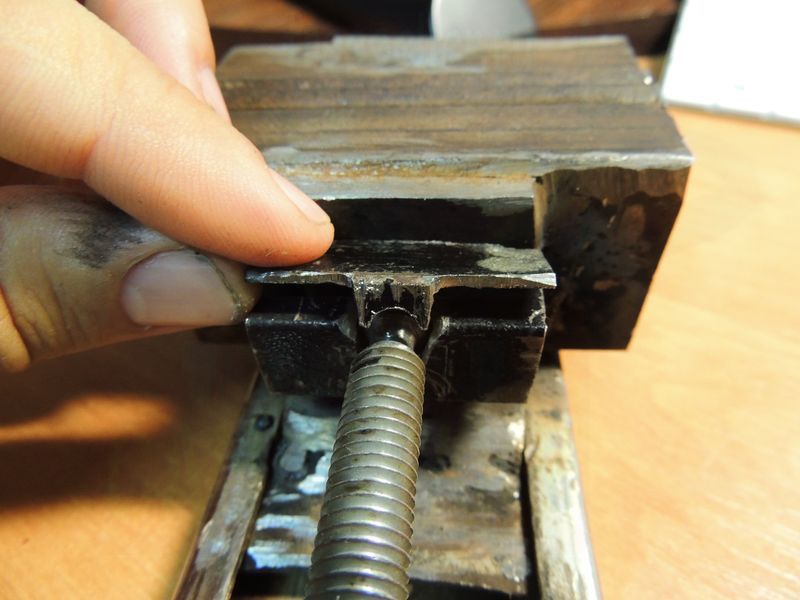

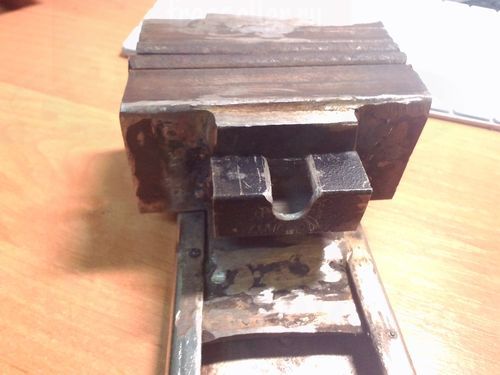

Вытачиваем углубление под стержень.



Универсальная переносная мастерская

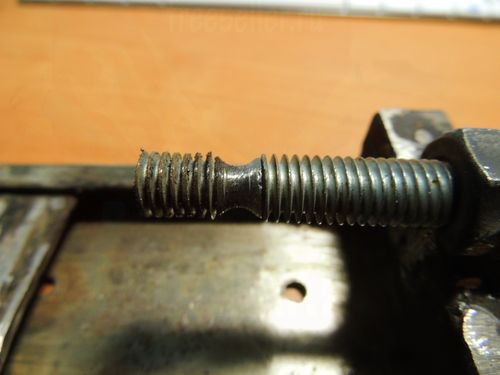

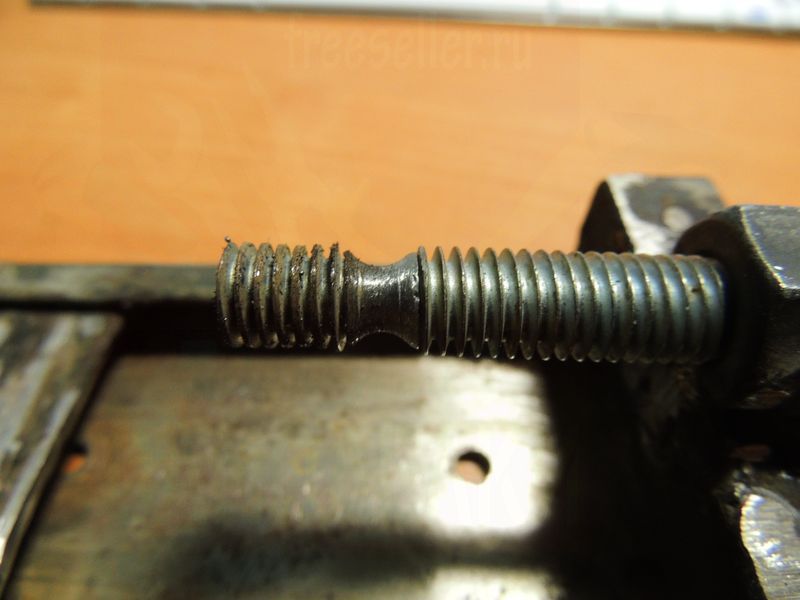

Далее на точильном станке стачиваем резьбу вот таким вот образом:



Универсальная переносная мастерская



Универсальная переносная мастерская

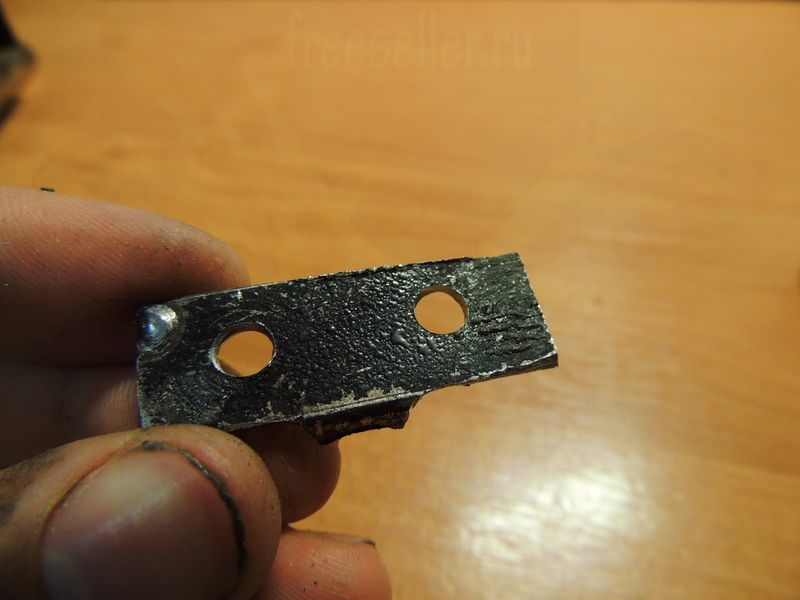

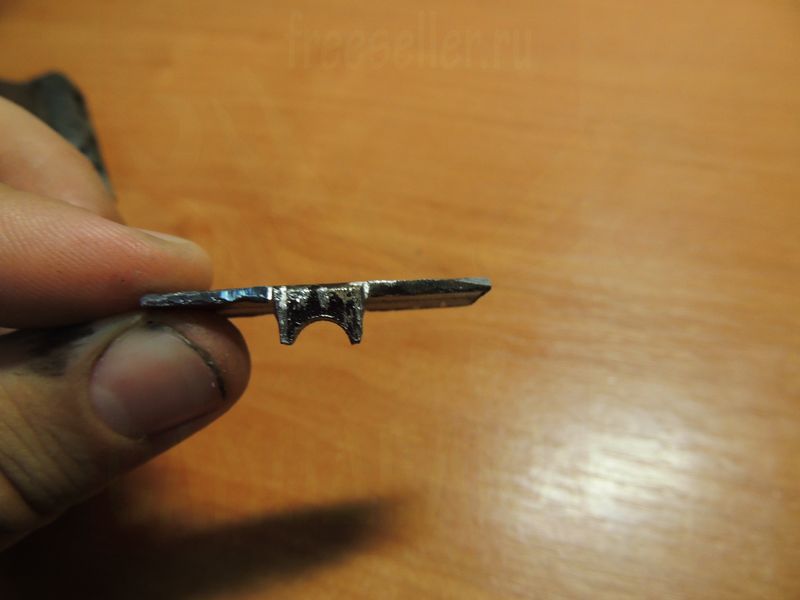

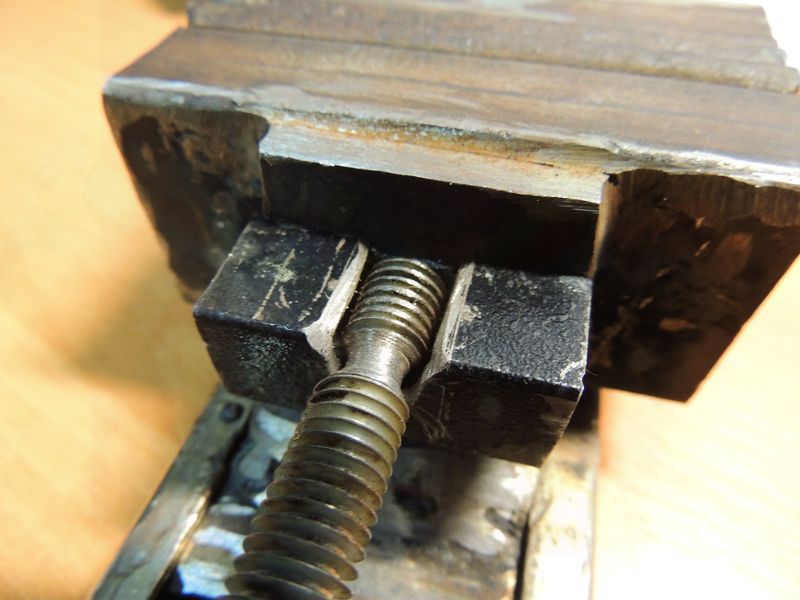

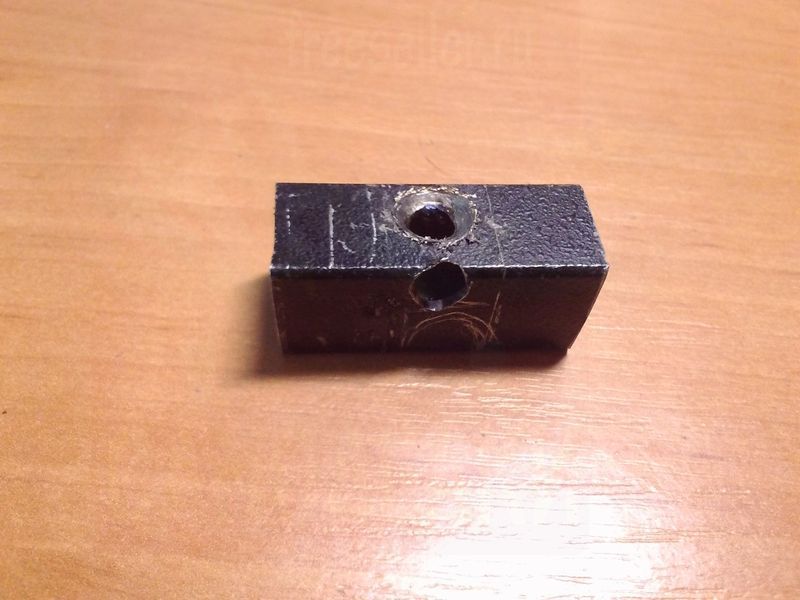

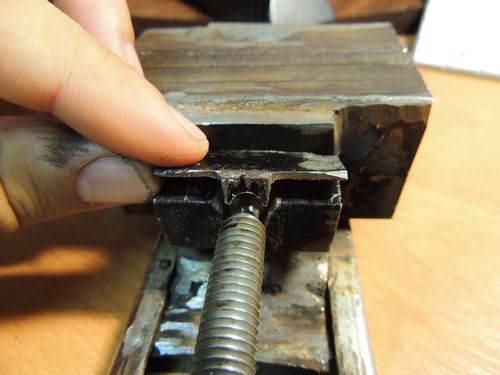

Теперь нужно было как то закрыть все это,и не дать болту с резьбой высовываться, для этого я вырезал ограничивающий вкладыш, и просверлил отверстия под крепление.



Универсальная переносная мастерская



Универсальная переносная мастерская



Универсальная переносная мастерская

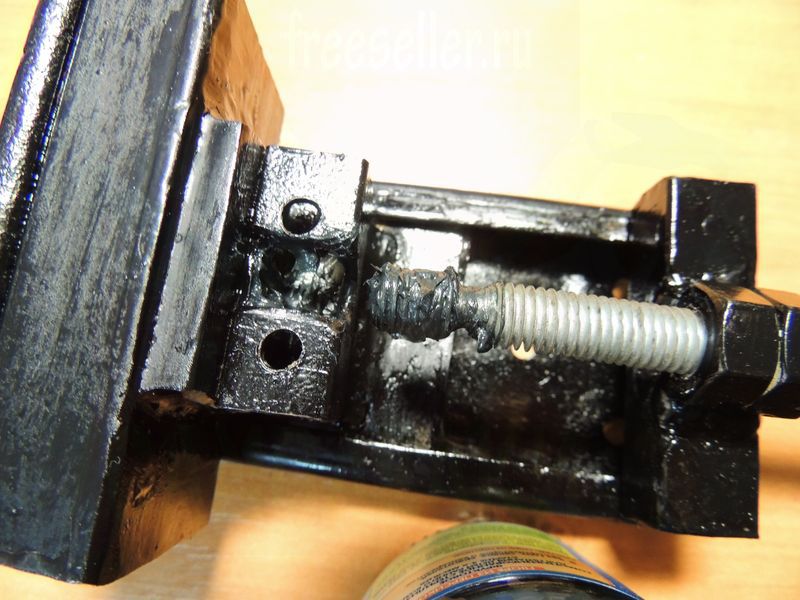

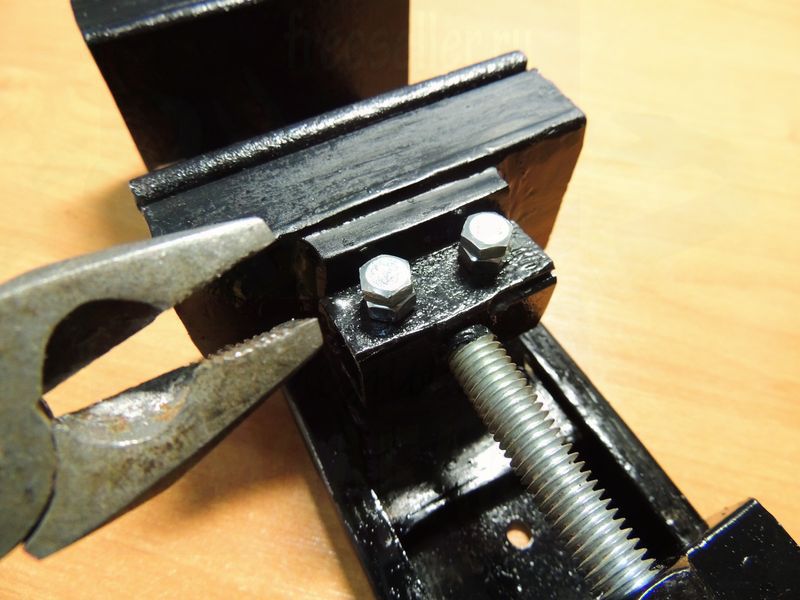

Далее смазываем солидолом, ставим на место, и закручиваем на два болта.



Универсальная переносная мастерская



Универсальная переносная мастерская



Крепление для рычага вращения использовал две гайки, в качестве рычага стержень, который посередине обточил, при этом оставил края с резьбой, для того чтобы можно было вкрутить в отверстие гайки.



Универсальная переносная мастерская

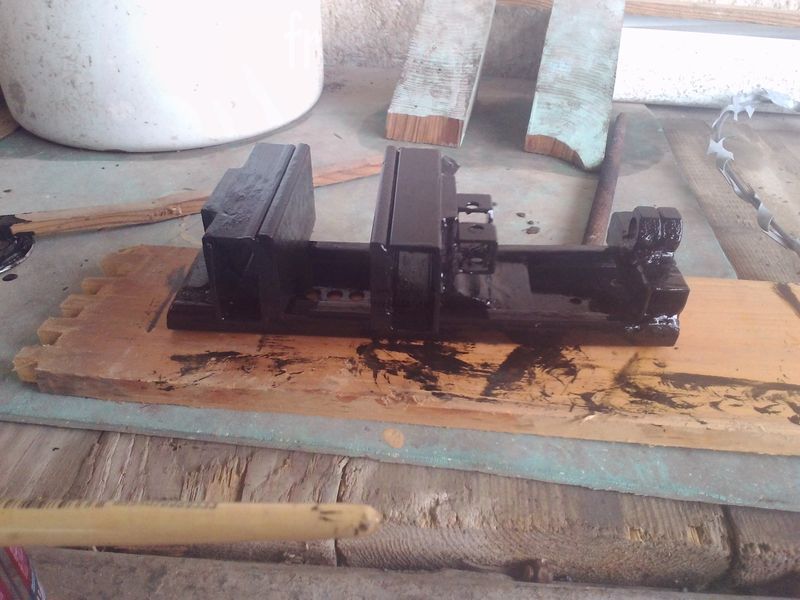

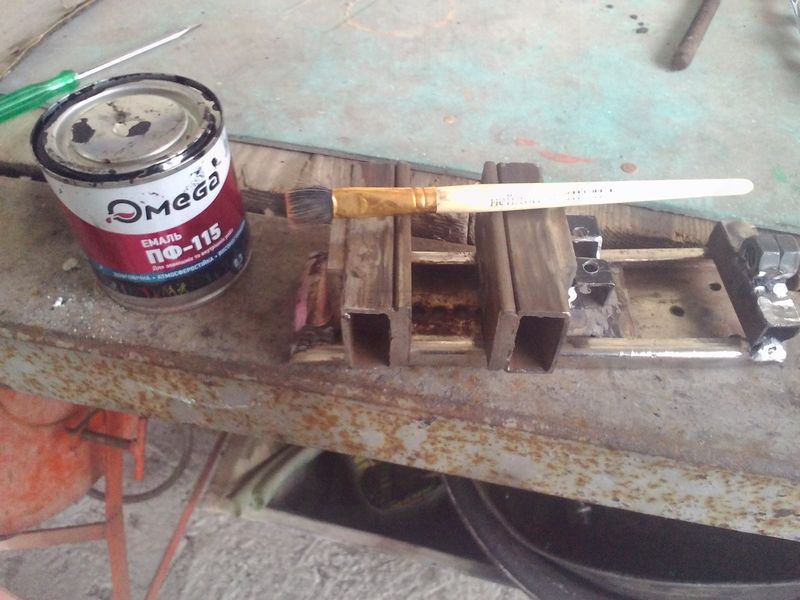

Перед сборкой делаем покрасочные работы.



Универсальная переносная мастерская



Универсальная переносная мастерская

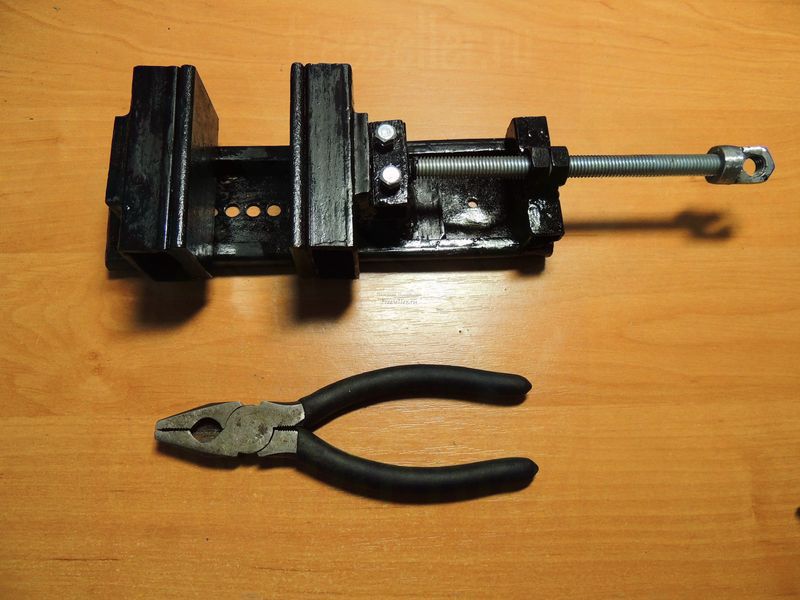

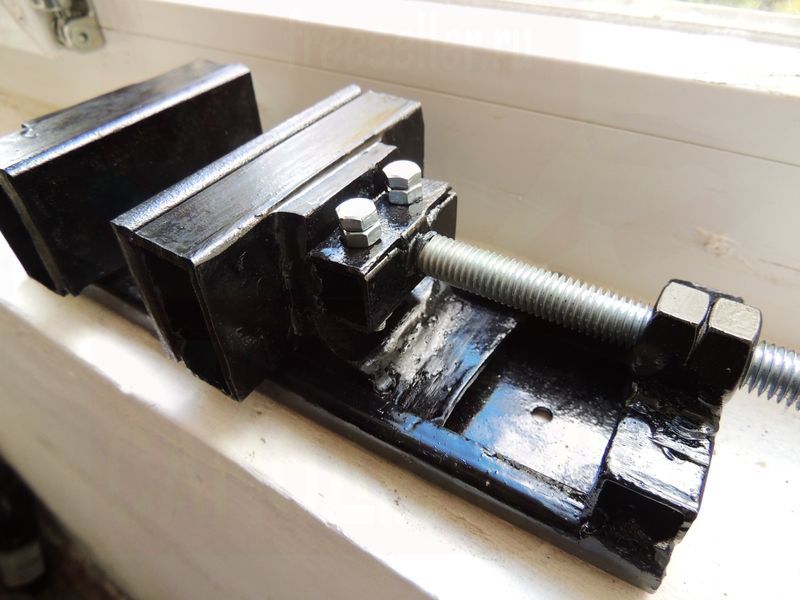

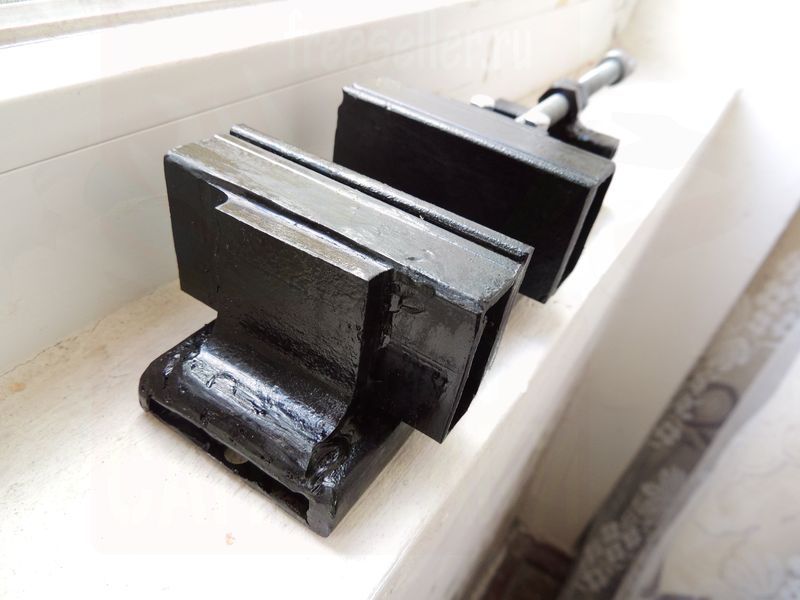

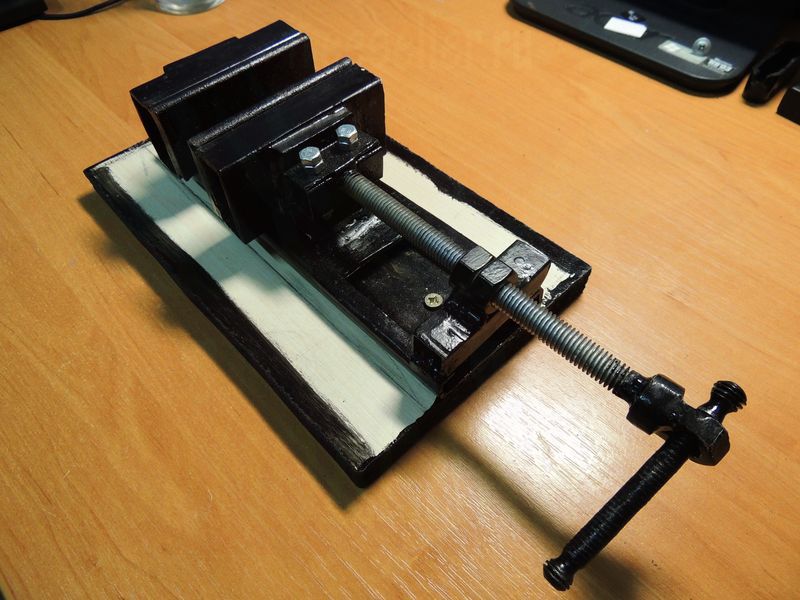

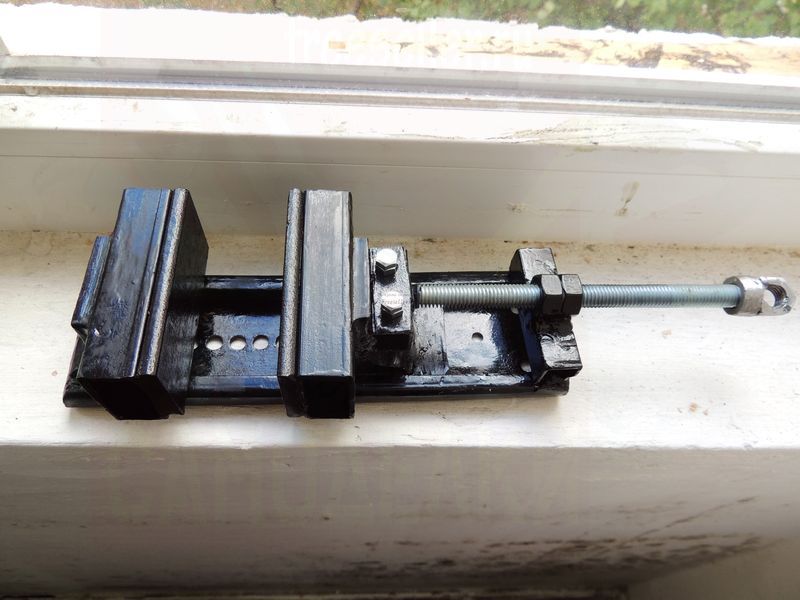

Получаем самодельные тиски.



Универсальная переносная мастерская



Универсальная переносная мастерская



Универсальная переносная мастерская



Универсальная переносная мастерская



Щеки открываются до 9 см, что более чем достаточно для меня, далее они будут установлены на стол, но об этом я напишу чуть ниже.



Универсальная переносная мастерская



Процесс создания стола



Пожалуй, эта часть работы оказалась самой сложной, так как, собирал стол с имеющихся остатков ДСП, и при этом нужно было все компактно разместить, и еще хотелось добавить столу функциональности.

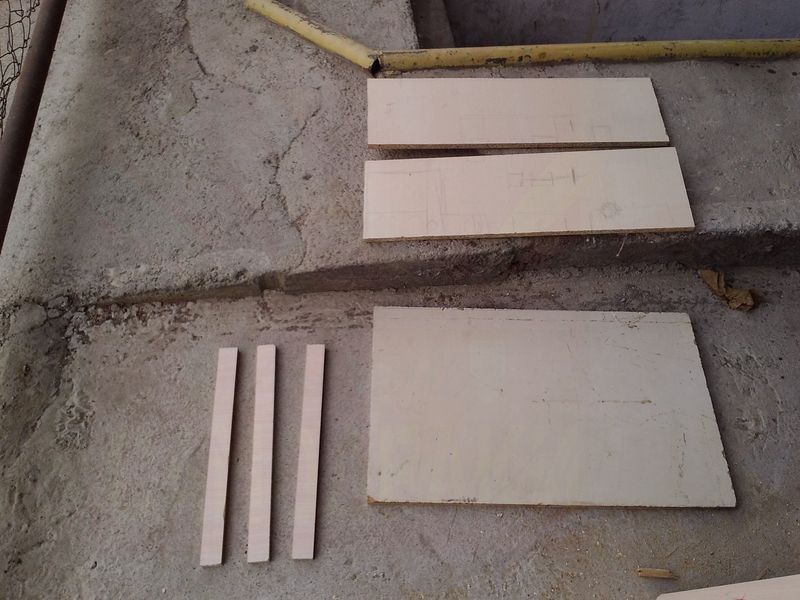

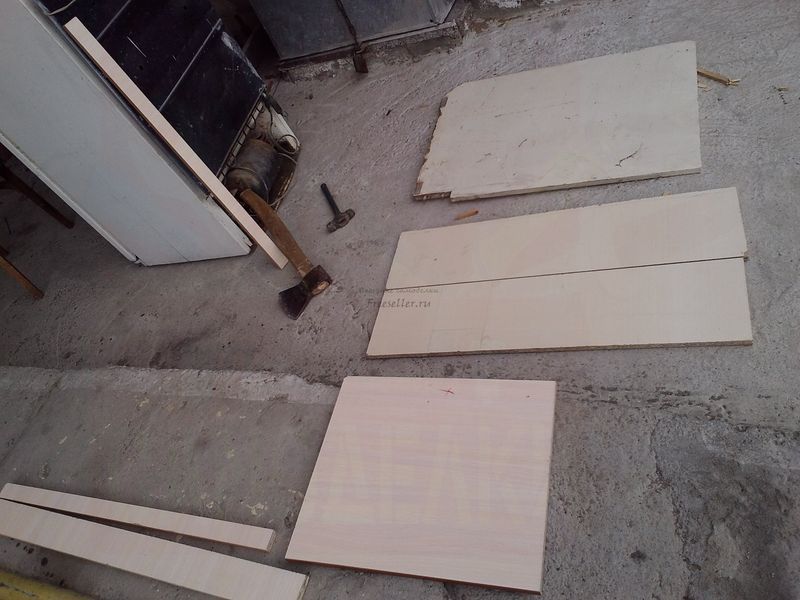

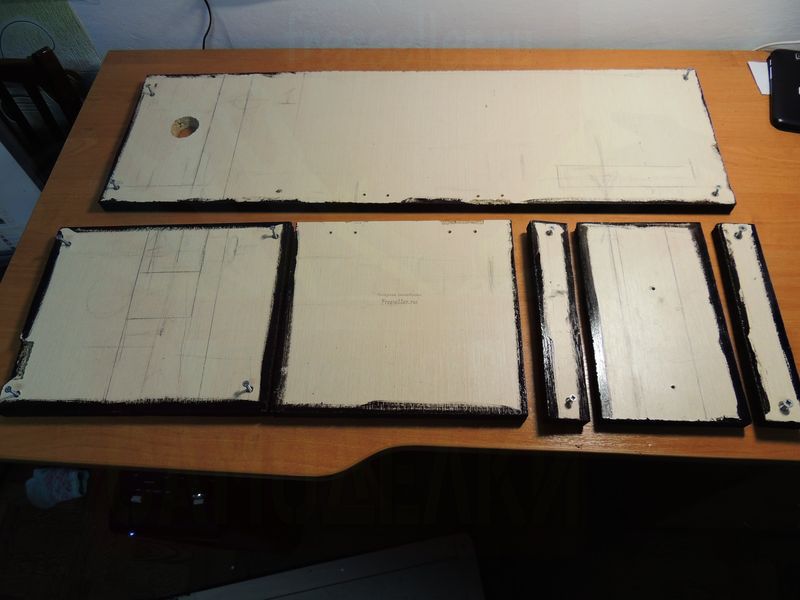

Были взяты несколько досок ДСП.



Универсальная переносная мастерская



Выбрал две основные части, низ и верх, нижняя часть была цельной, верх состоял из двух раздельных кусков, далее сделал их одинаковыми по размеру, длина 75 см, ширина 45 см.



Универсальная переносная мастерская

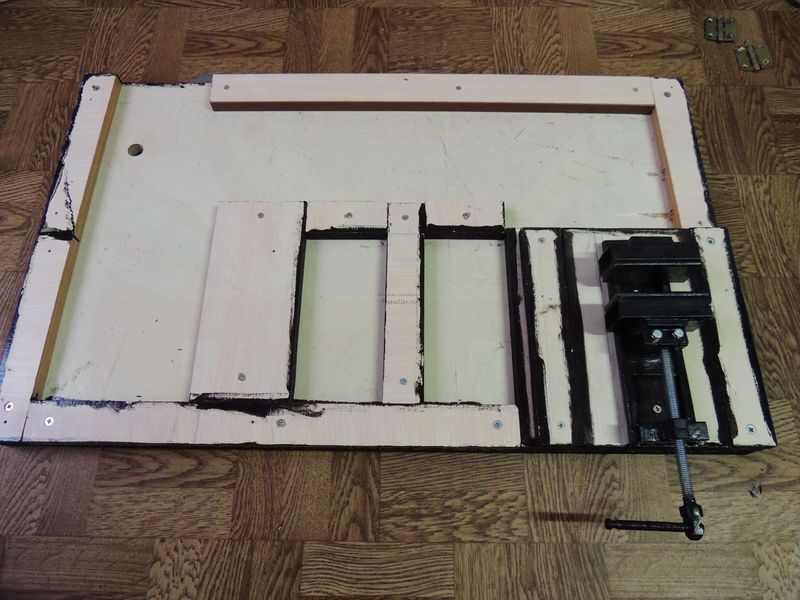

Стол будет состоять из трех слоев, расчертив для себя расположение деталей на столе, я приступил ко второму слою, он состоял из перегородок, фото выкладываю уже после покрасочных работ.

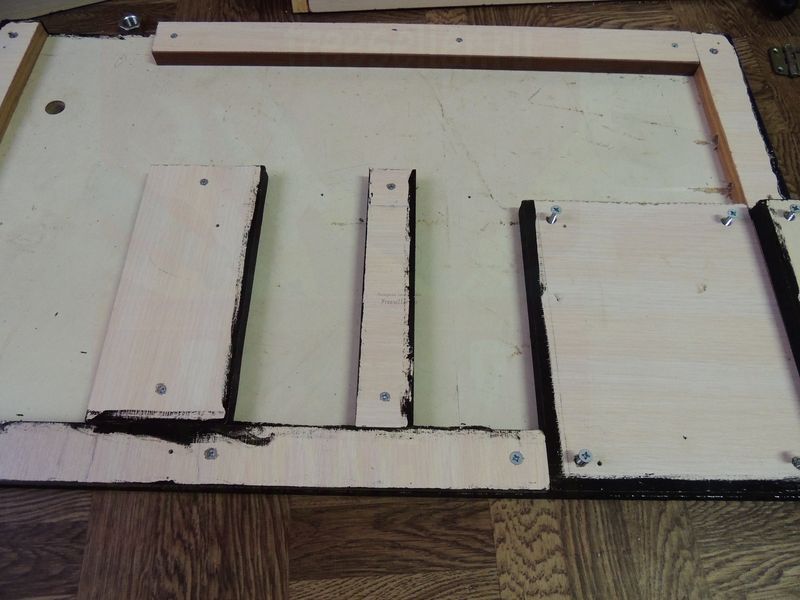

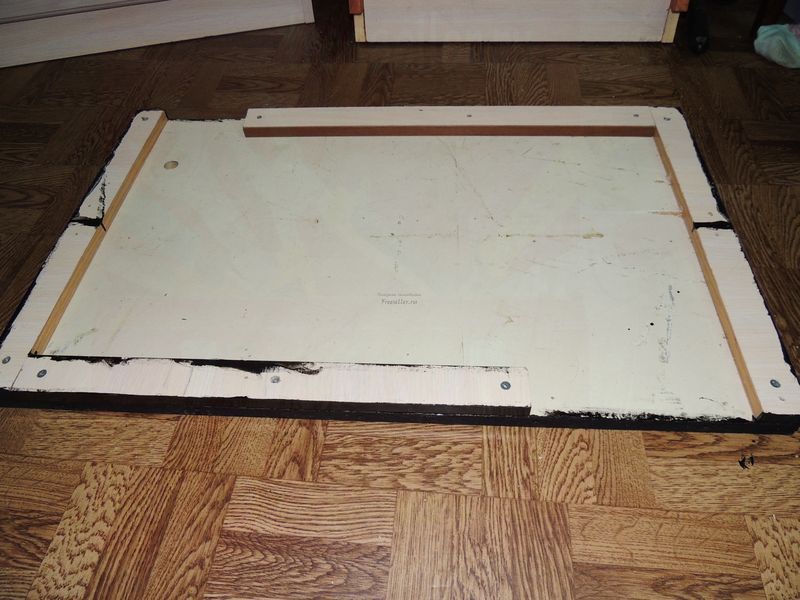

По контуру сделаны перегородки из имеющихся остатков ДСП, все закреплено на саморезы.



Универсальная переносная мастерская



Далее для тисков, и для небольшой ниши.



Универсальная переносная мастерская



Универсальная переносная мастерская



Универсальная переносная мастерская

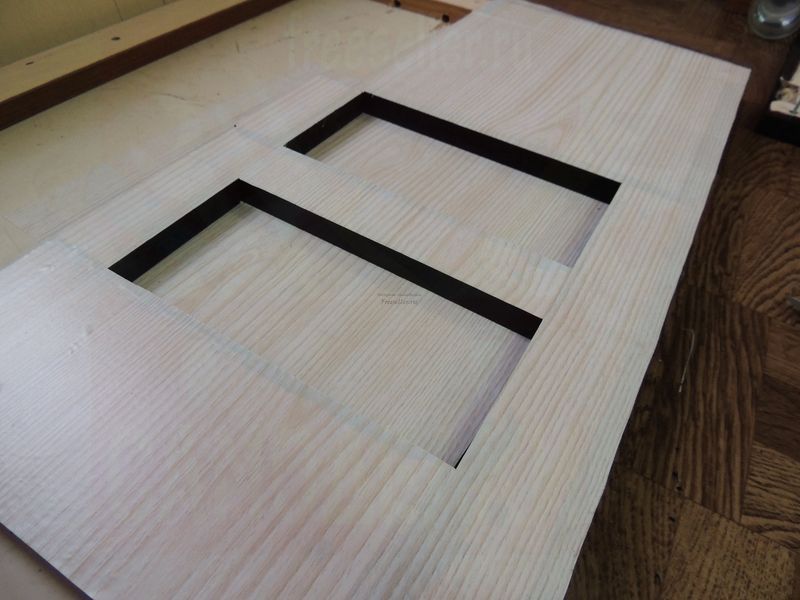

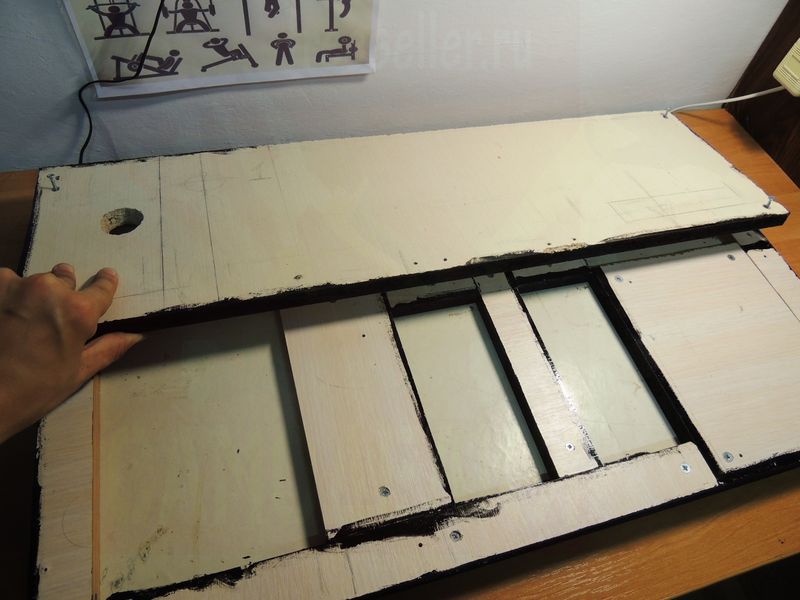

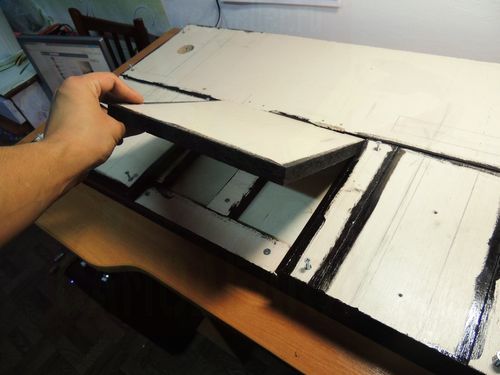

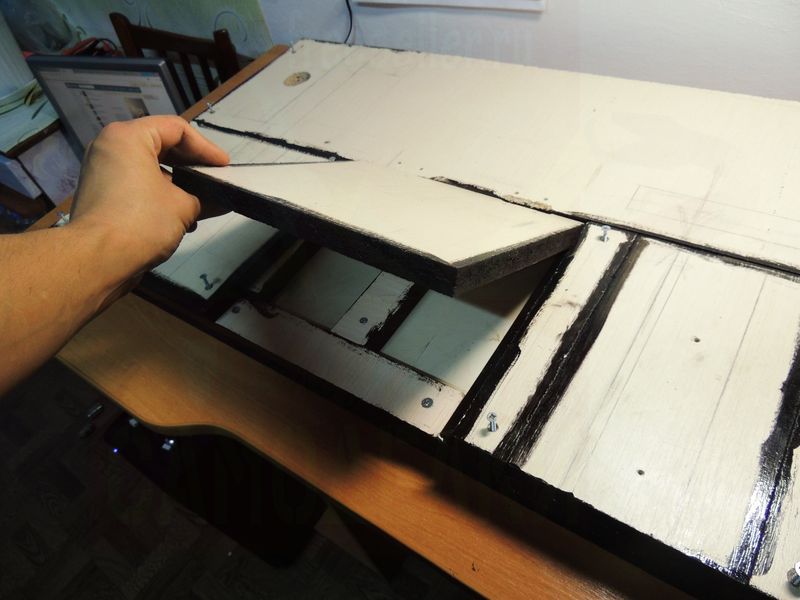

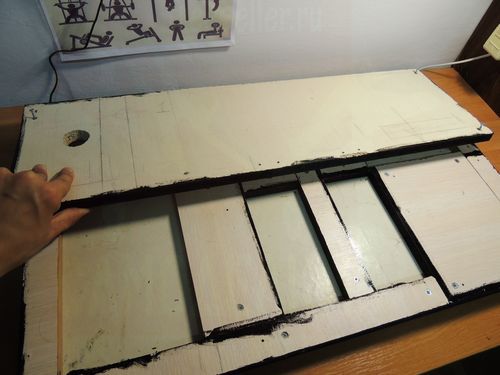

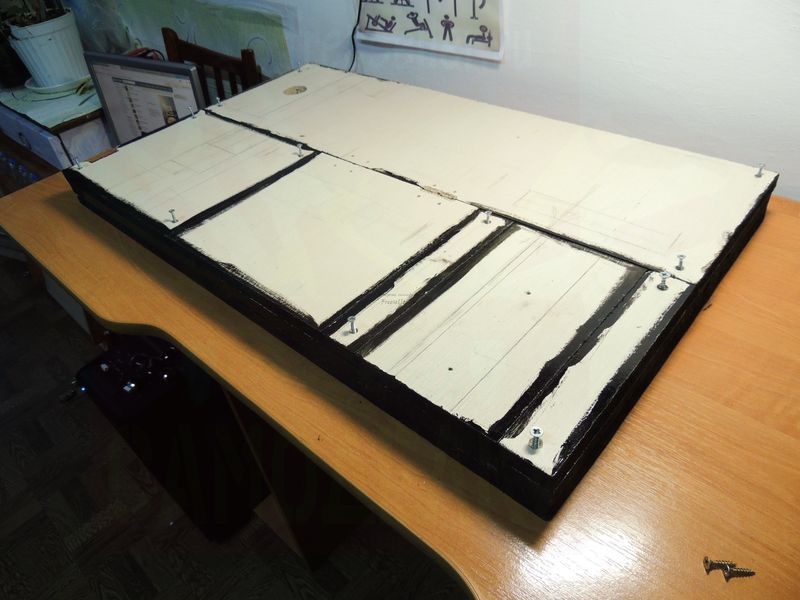

Теперь переходим ко второму слою, он состоит из двух крышек, одну я оставил цельной, вторую нарезал по размеру на кусочки, так же вырезал отверстие для стойки штатива.



Универсальная переносная мастерская



Универсальная переносная мастерская



Универсальная переносная мастерская



Универсальная переносная мастерская

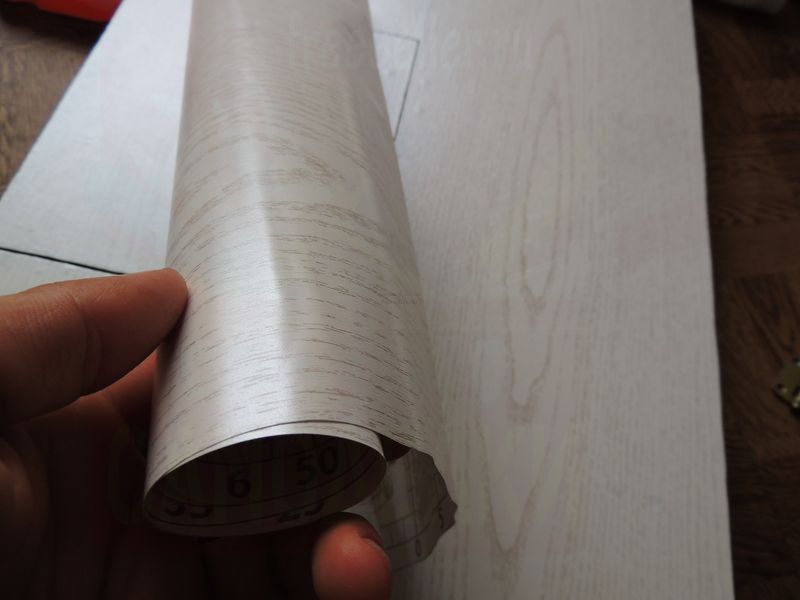

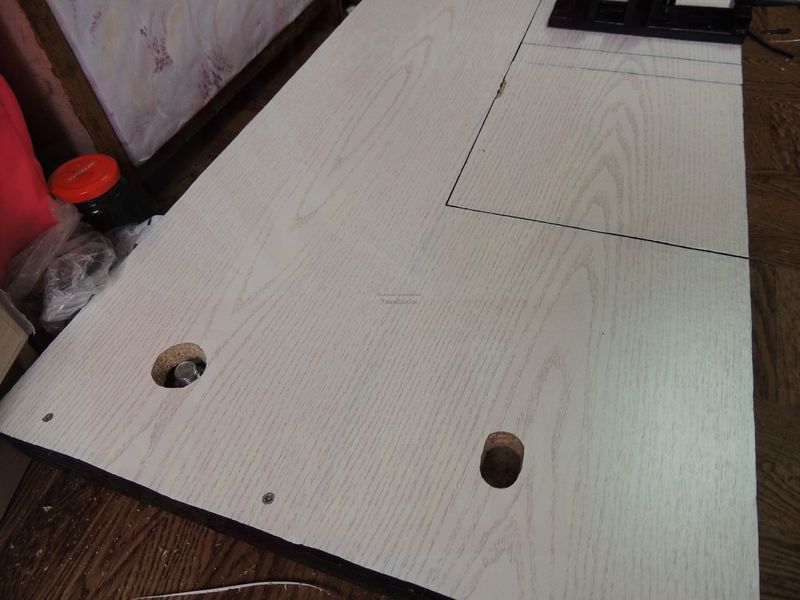

Далее все закрепил, чтобы стол внешне хорошо выглядел, поклеил самоклеющуюся пленку, был выбран светлый цвет, так как на такой поверхности хорошо различимы все детали, сначала второй слой, далее третий.



Универсальная переносная мастерская



Универсальная переносная мастерская



Универсальная переносная мастерская

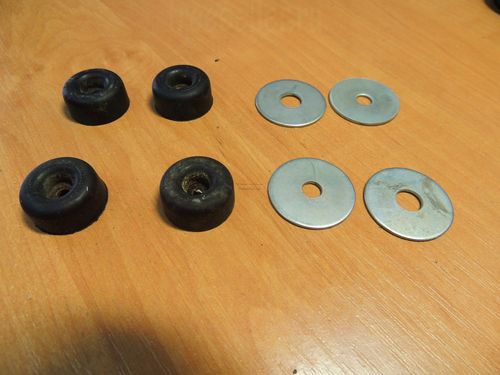

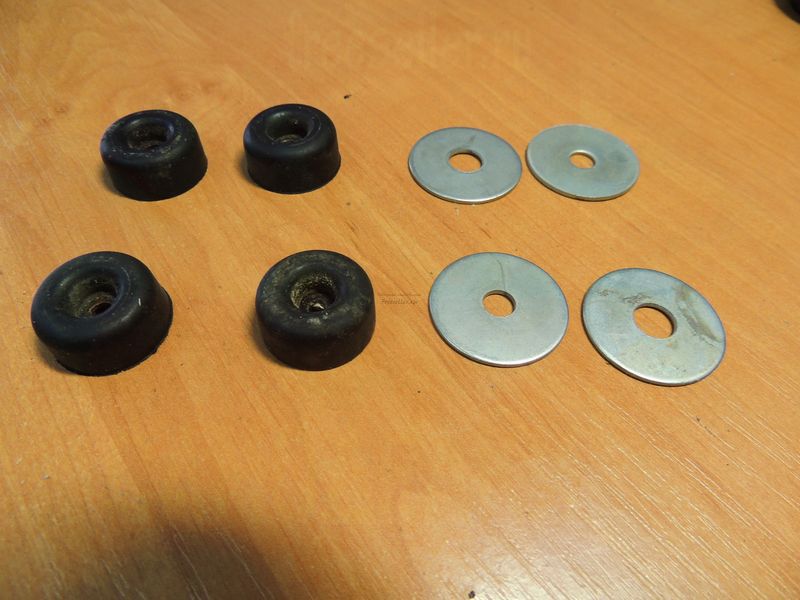

Прикрутил ножки, подложив шайбы.



Универсальная переносная мастерская

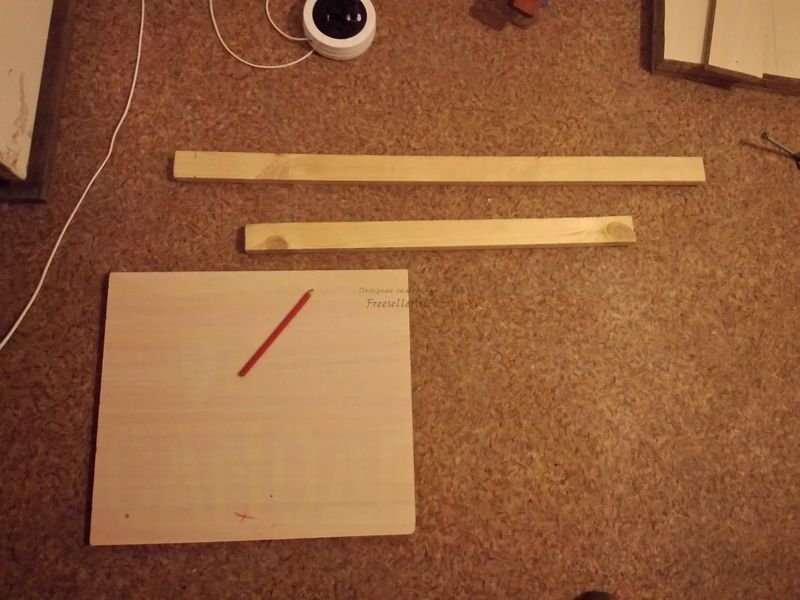

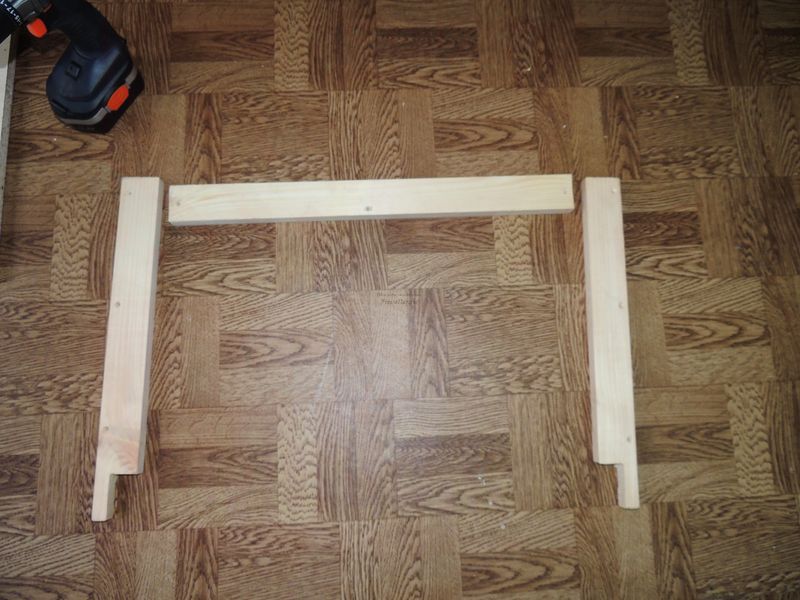

Далее я изготовил вертикальный стенд из оставшегося куска ДСП, на нем будет находиться весь необходимый инструмент.



Универсальная переносная мастерская

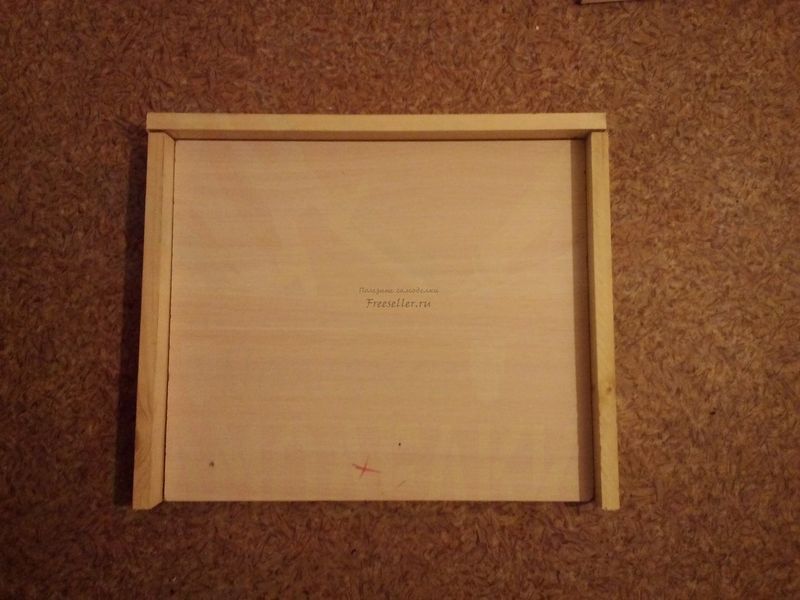

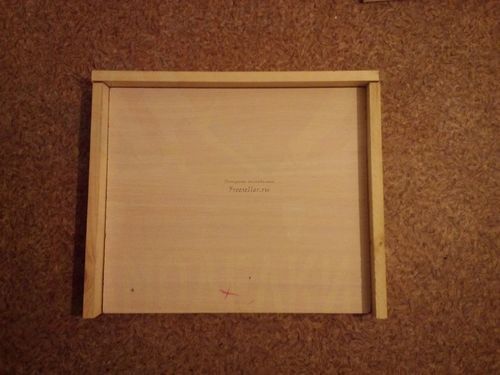

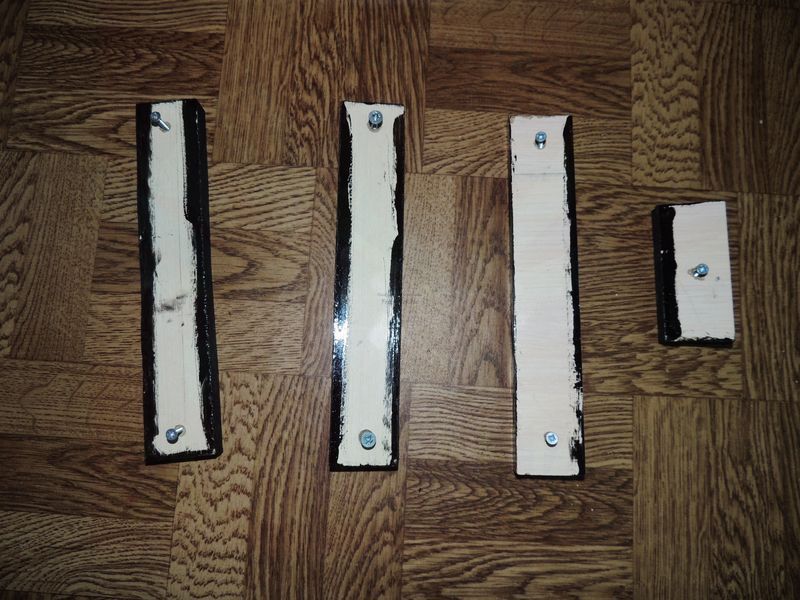

Сделал рамки по контуру.



Универсальная переносная мастерская



Универсальная переносная мастерская

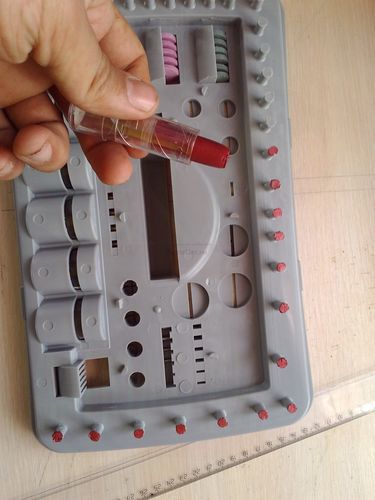

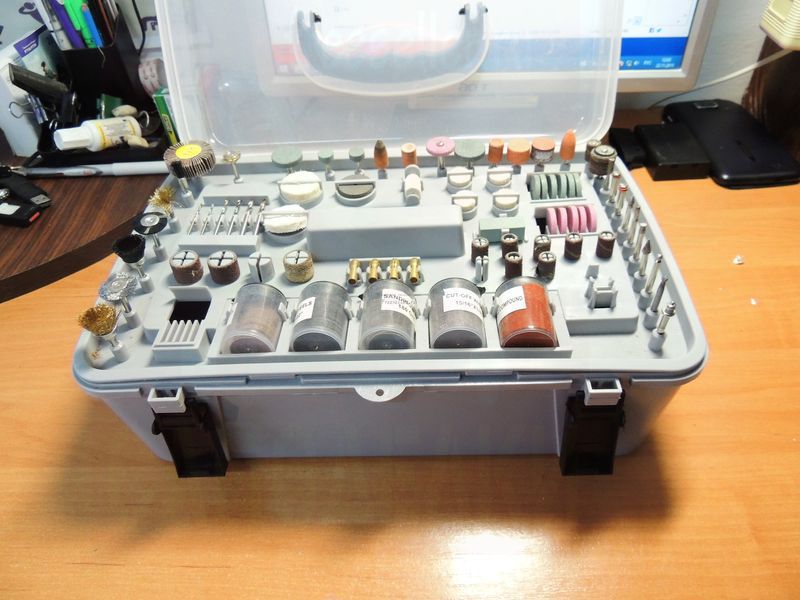

Далее я захотел закрепить вот такой набор со всеми насадками от бормашинки.



Универсальная переносная мастерская

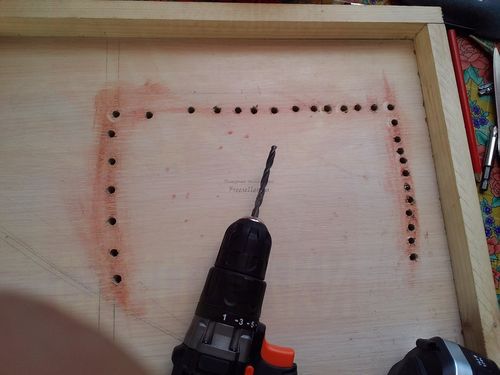

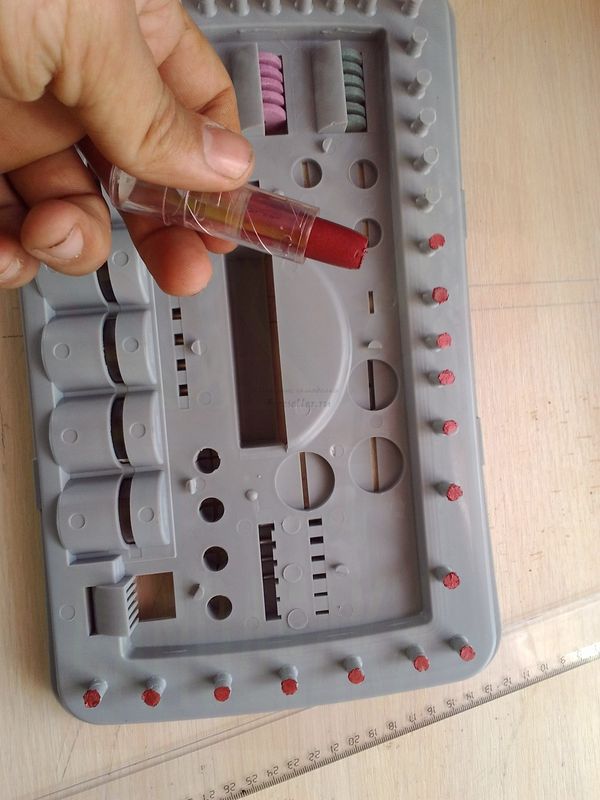

Для этого нужно было просверлить много отверстий на определенном расстоянии, так как с образной стороны выпирали штыри от насадок, чтобы разметить где будут отверстия я использовал помаду, намазав на поверхность и приложил к доске, другого способа на тот момент я не придумал.



Универсальная переносная мастерская



Универсальная переносная мастерская



Примерял, подошло не сразу, дорабатывал круглым напильником.

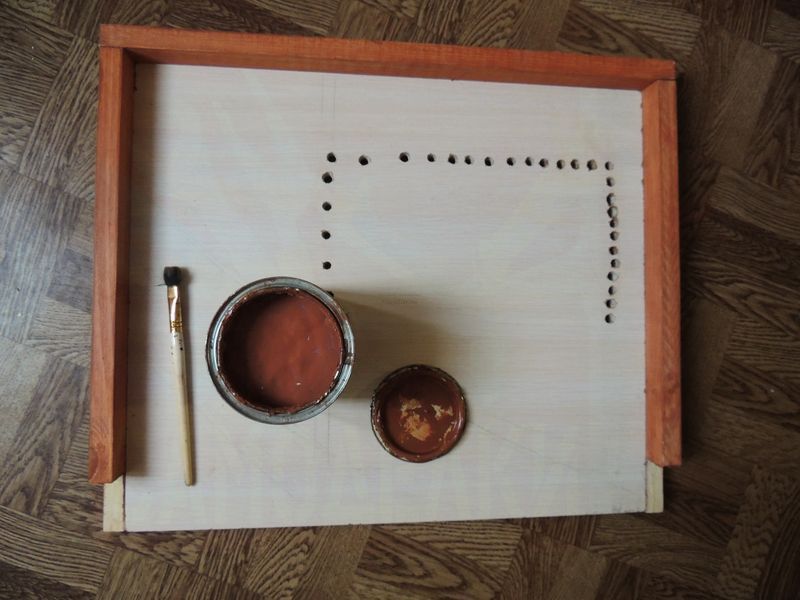

Далее покрасил декоративным покрытием, и покрыл лаком.



Универсальная переносная мастерская

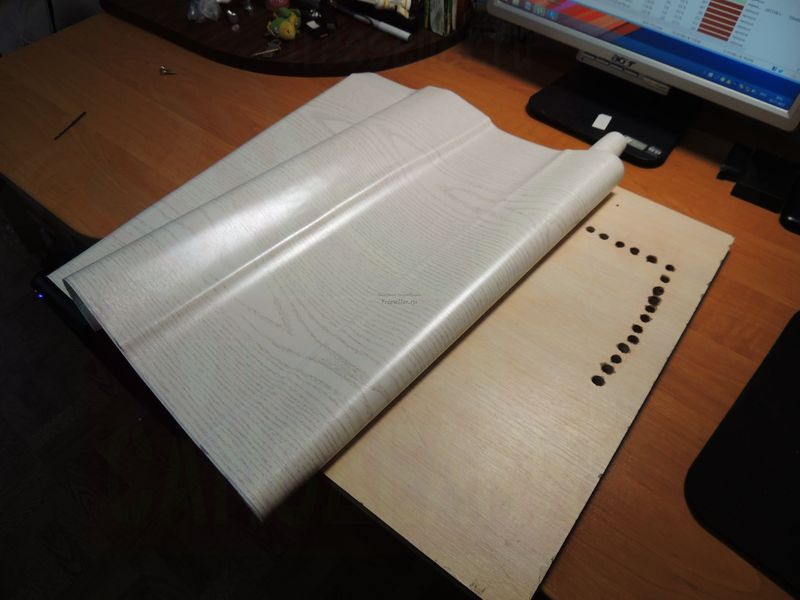

Поклеил самоклейку.



Универсальная переносная мастерская

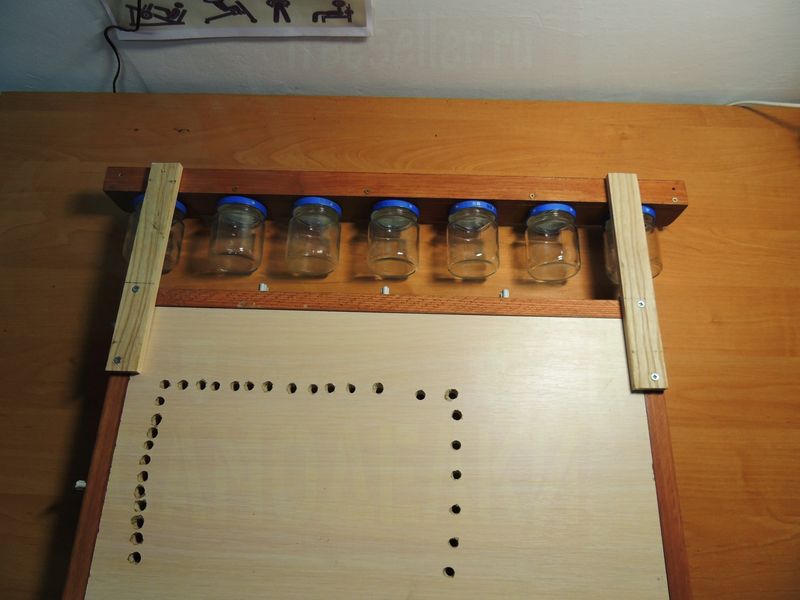

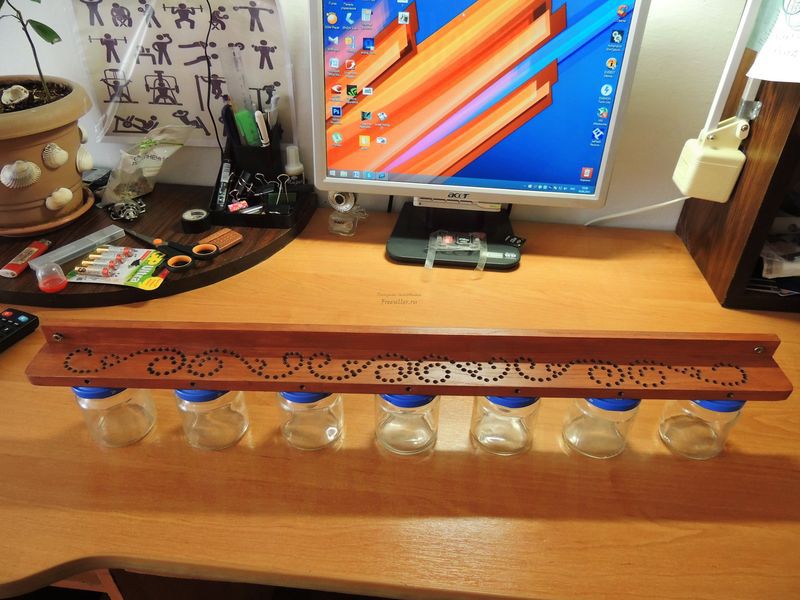

Ранее я делал, "Полку для мелких деталей", было решено ее задействовать.



Универсальная переносная мастерская



Закрепил на две вертикальные доски.



Универсальная переносная мастерская



После произвел покраску, и покрыл лаком.



Установка готовых деталей на поверхность стола

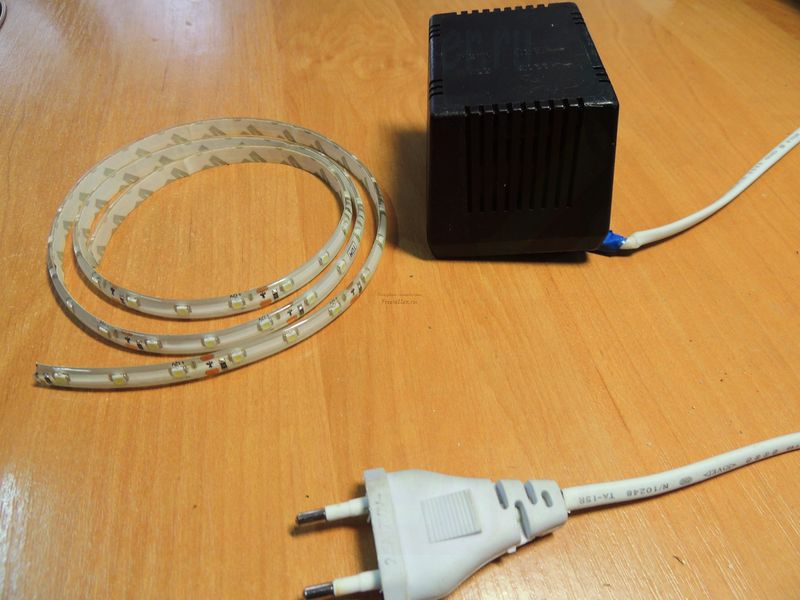

Так как я иногда работаю по вечерам, я решил добавить подсветку, использовал светодиодную ленту, и блок питания на 12 v.



Универсальная переносная мастерская

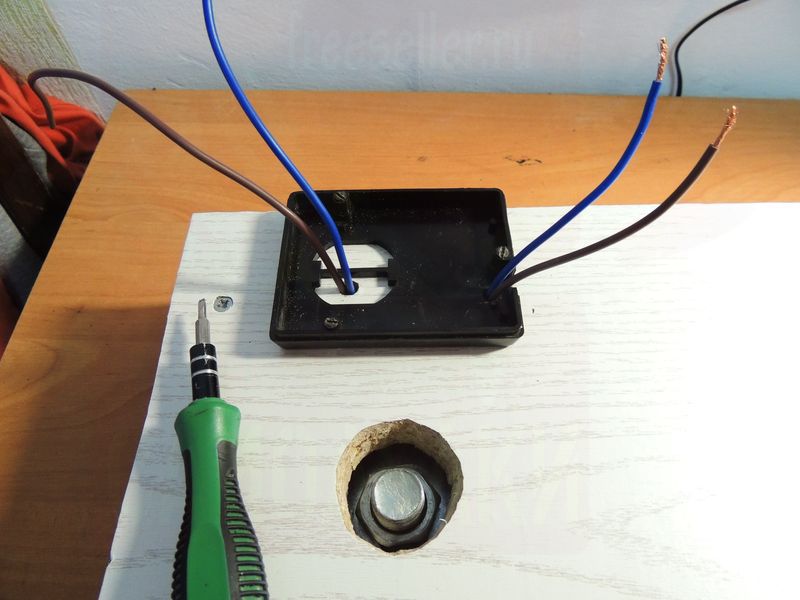

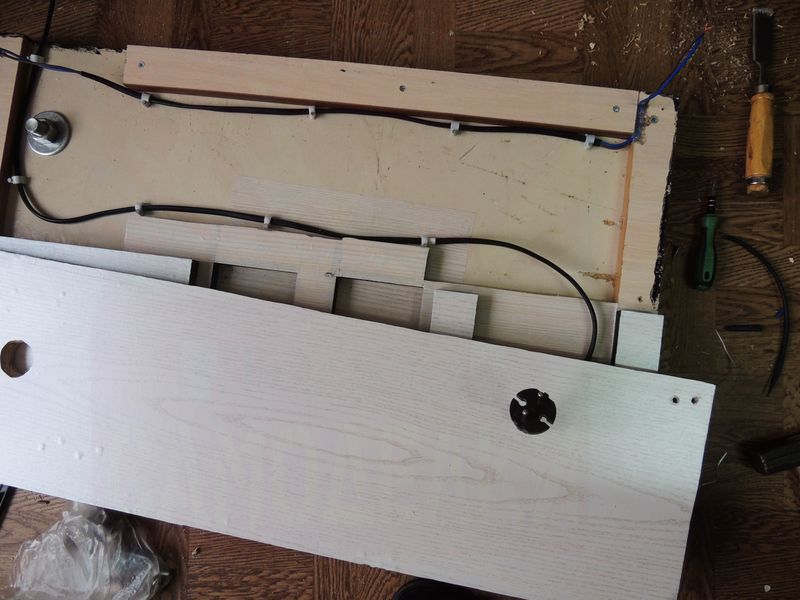

Протянул провода.



Универсальная переносная мастерская

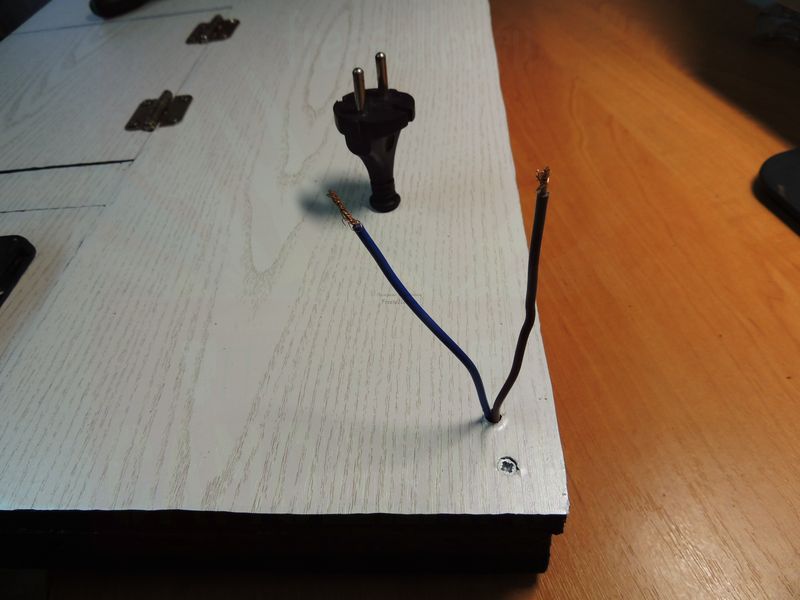

Вывел наружу, для светодиодной ленты и вилку для включения.



Универсальная переносная мастерская



Универсальная переносная мастерская

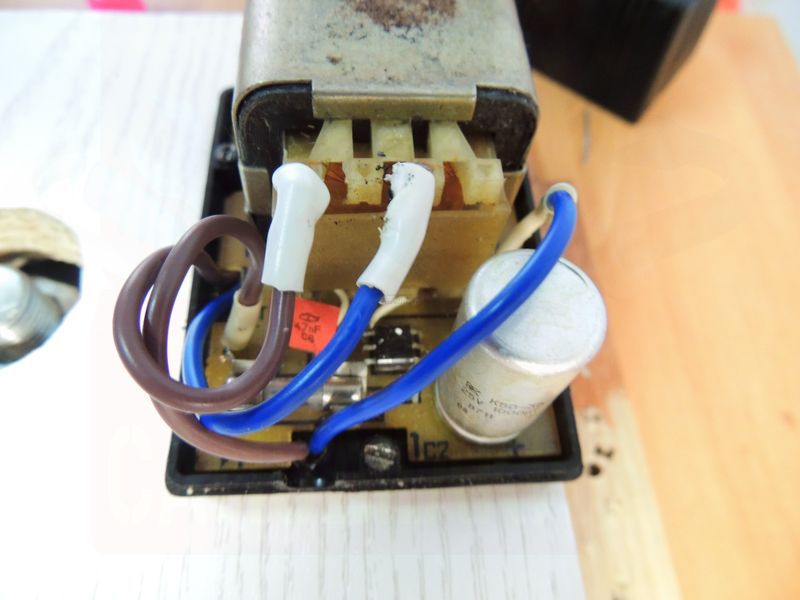

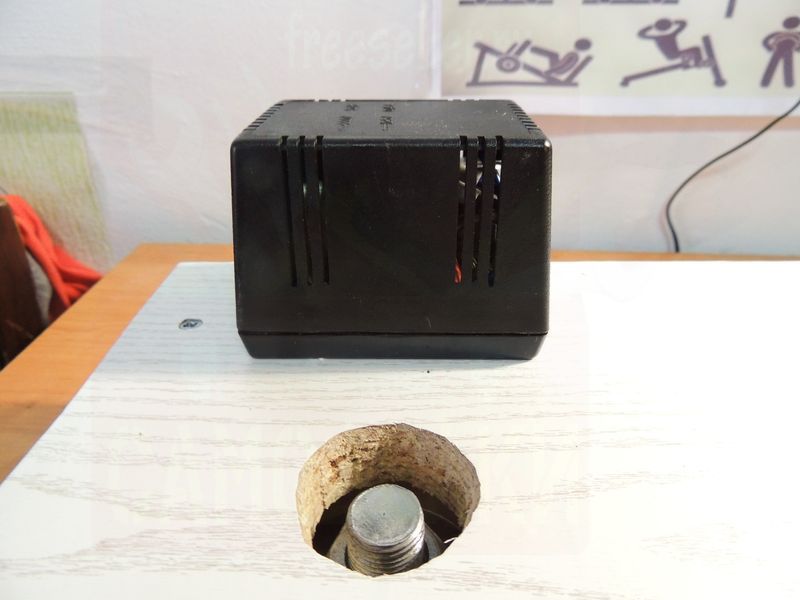

Далее закрепил корпус блока питания, и припаял провода.



Универсальная переносная мастерская



Универсальная переносная мастерская



Остальное покажу в следующей статье
