Продолжение рассказа о самодельной переносной мастерской. Часть 2-я. Первая часть находиться тут.

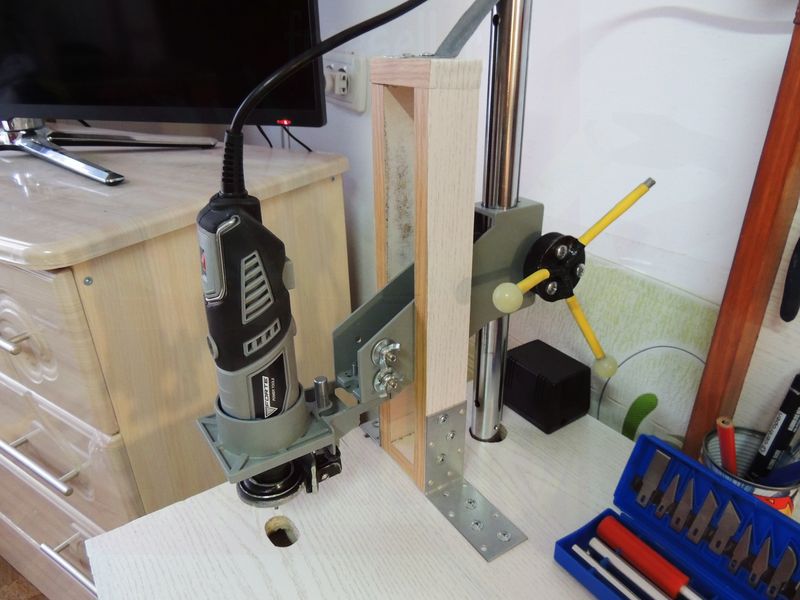

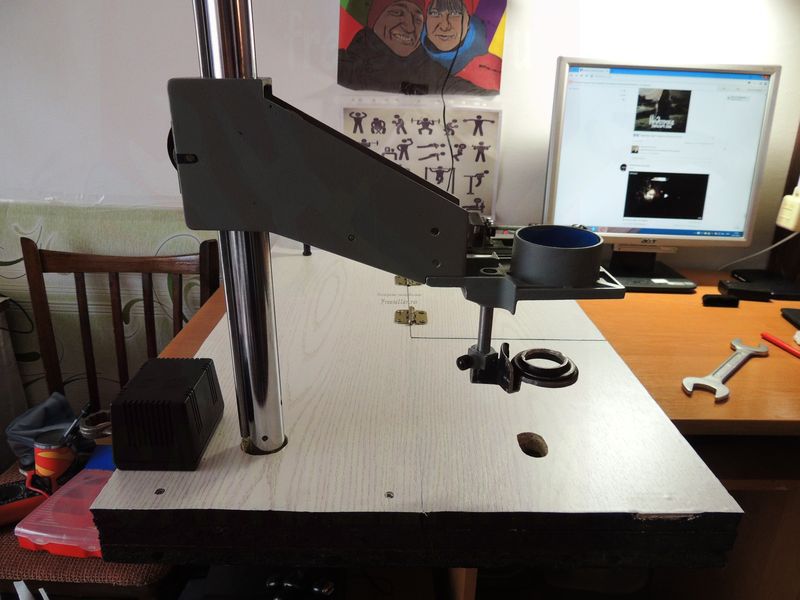

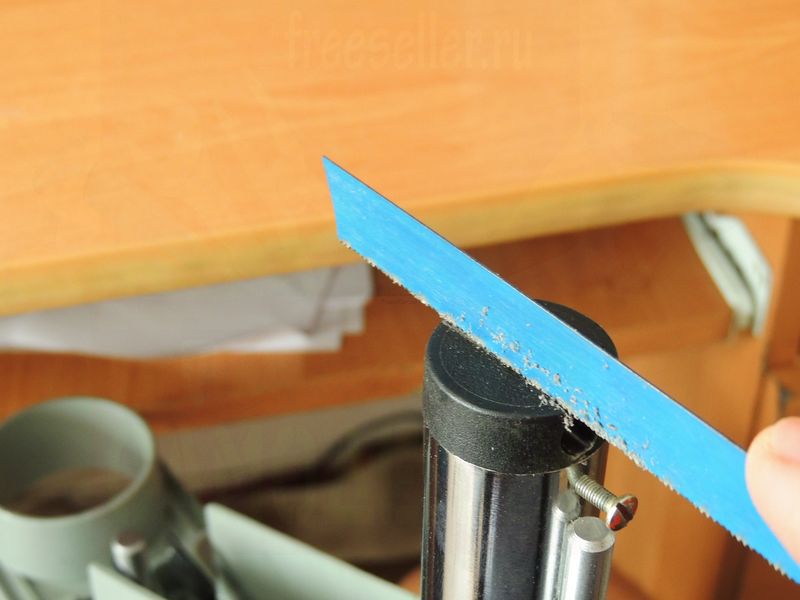

Установка вертикальной стойки

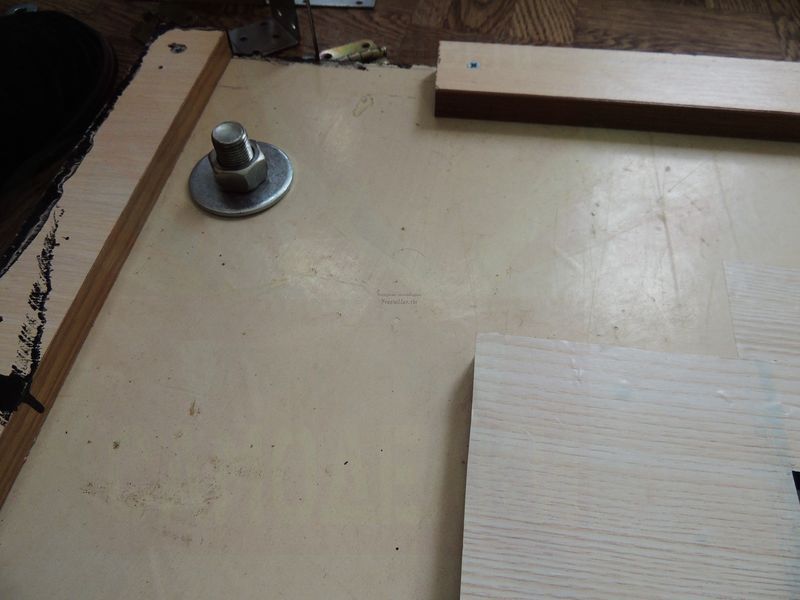

Стойка вкручивалась на болт, ранее было просверлено отверстие, вставлен болт с шайбами, и зажат гайкой.



Универсальная переносная мастерская - часть 2



Универсальная переносная мастерская - часть 2





Универсальная переносная мастерская - часть 2



Далее провел провода от гравера.



Универсальная переносная мастерская - часть 2



Универсальная переносная мастерская - часть 2

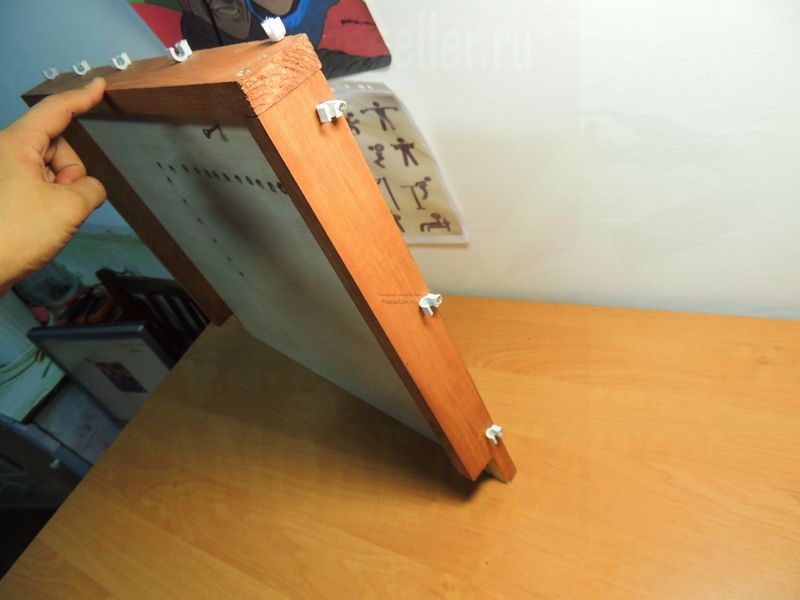

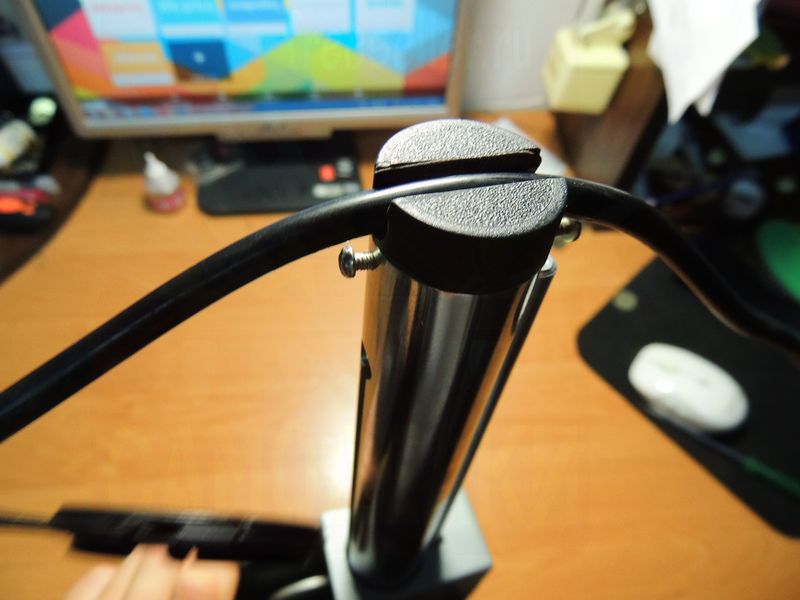

На стенде прикрутил держатели провода, перевернув их в обратную сторону.



Универсальная переносная мастерская - часть 2

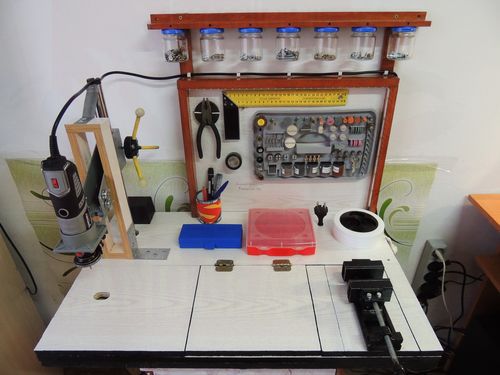

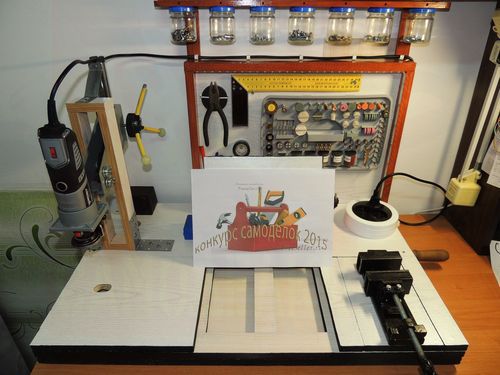

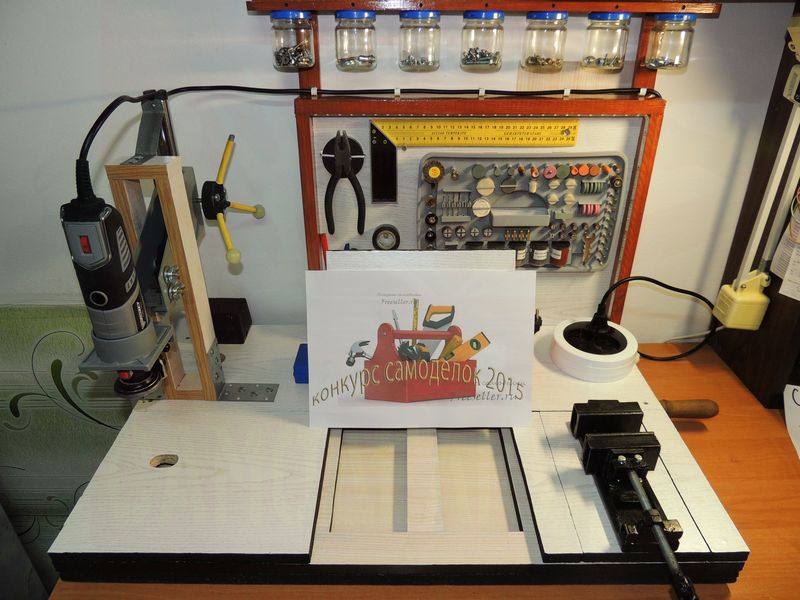

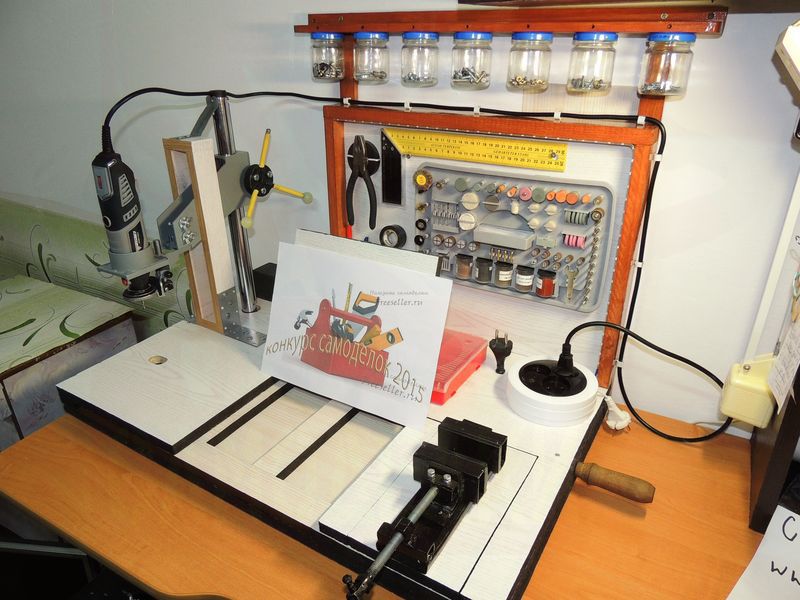

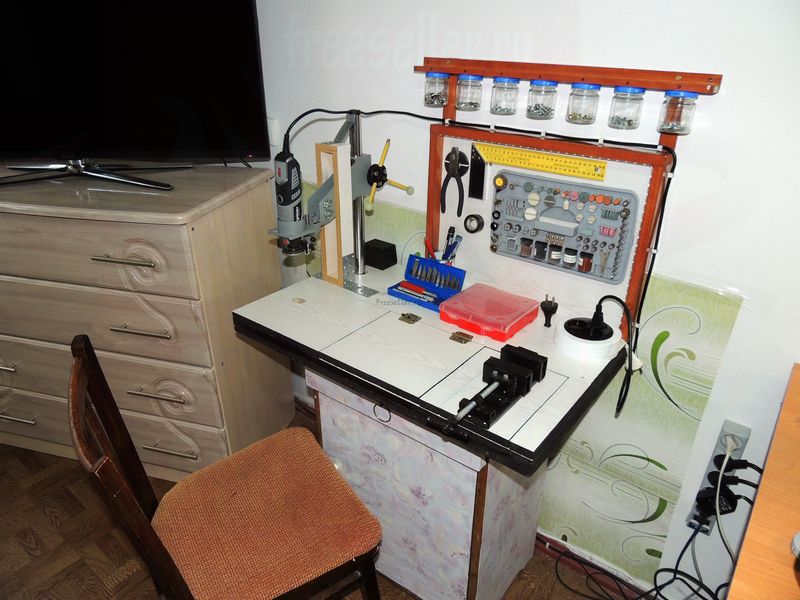

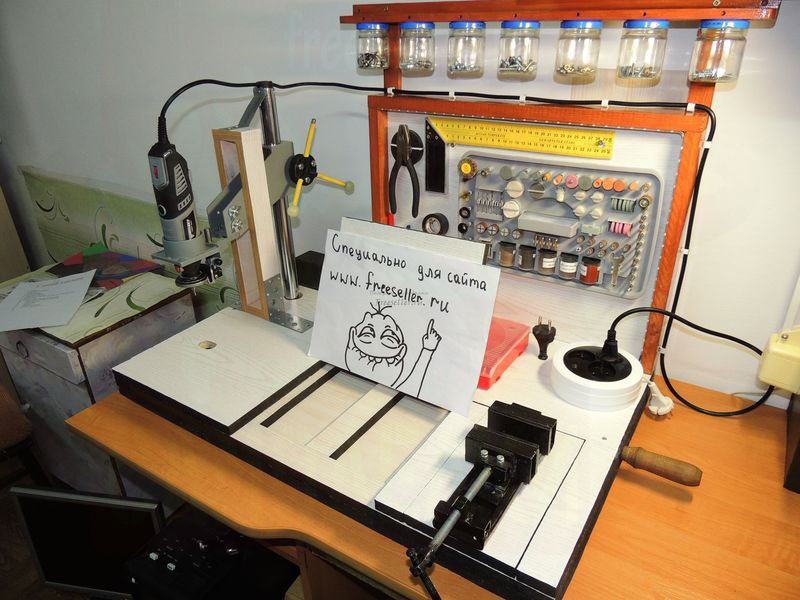

В результате всех действий вышла вот такая "Универсальная переносная мастерская".



Универсальная переносная мастерская - часть 2



Универсальная переносная мастерская - часть 2



Универсальная переносная мастерская - часть 2



Как это работает:

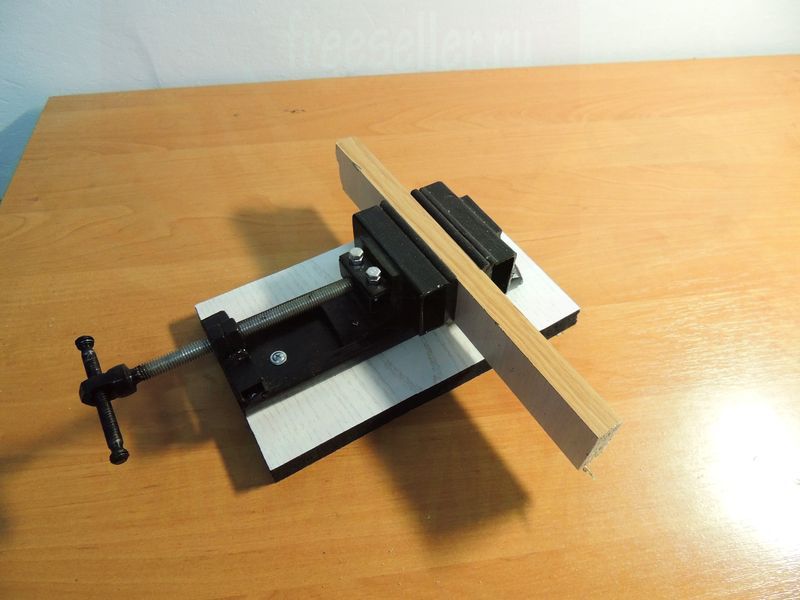

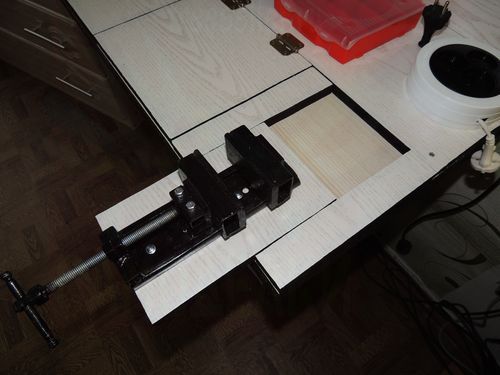

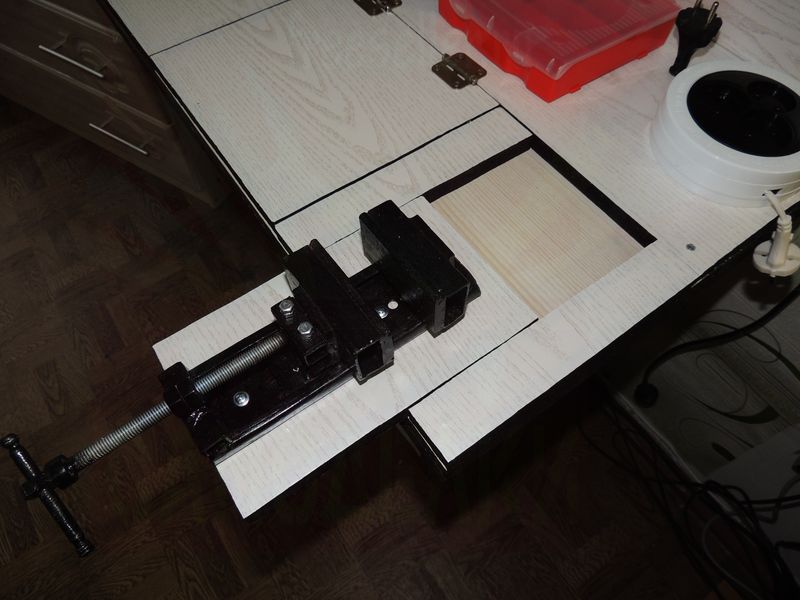

Тиски могут выниматься из лотка, и использоваться где угодно.



Универсальная переносная мастерская - часть 2



Универсальная переносная мастерская - часть 2



Универсальная переносная мастерская - часть 2

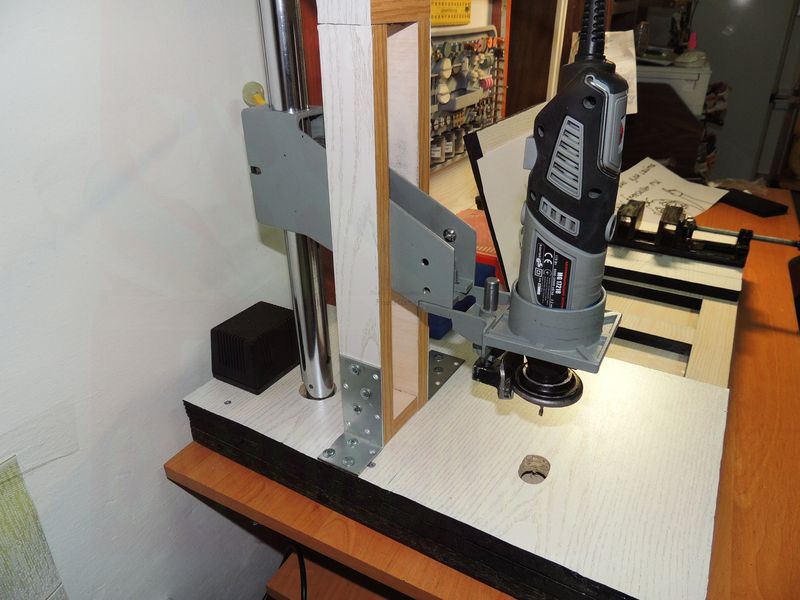

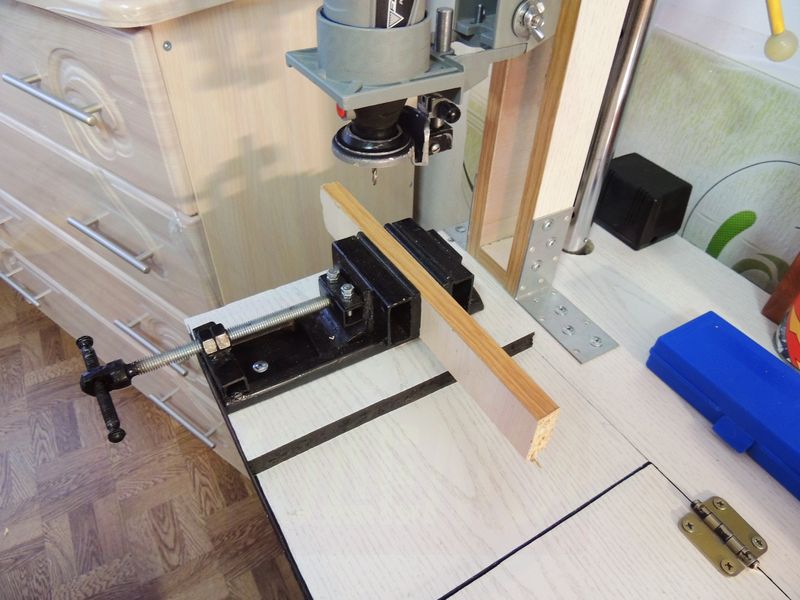

Непосредственно для более точного сверления гравером.



Универсальная переносная мастерская - часть 2

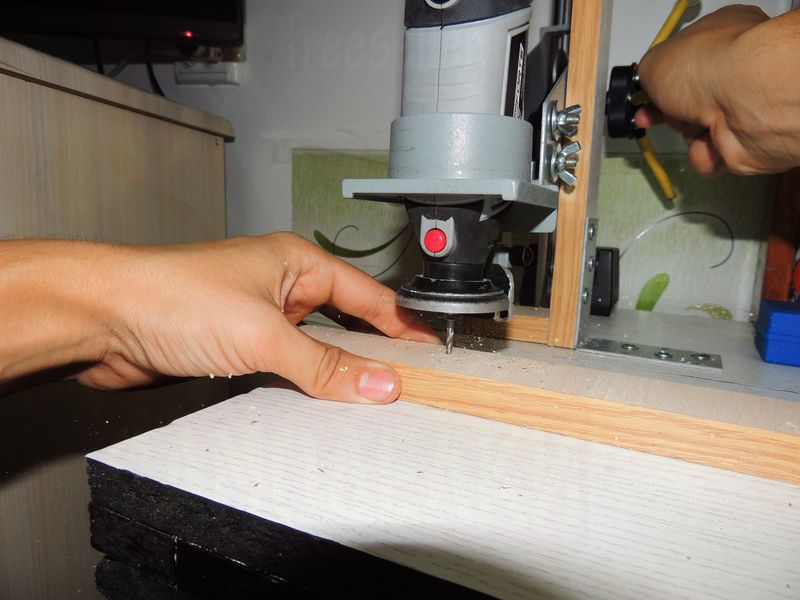

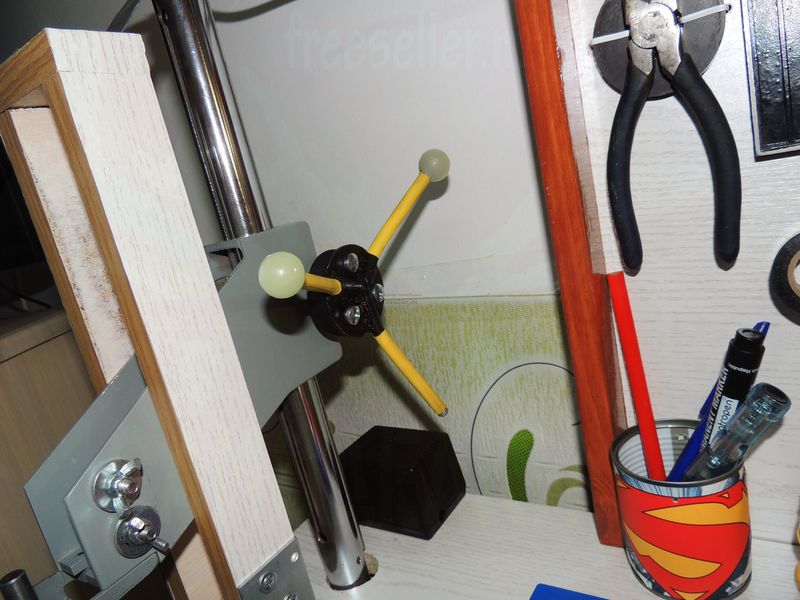

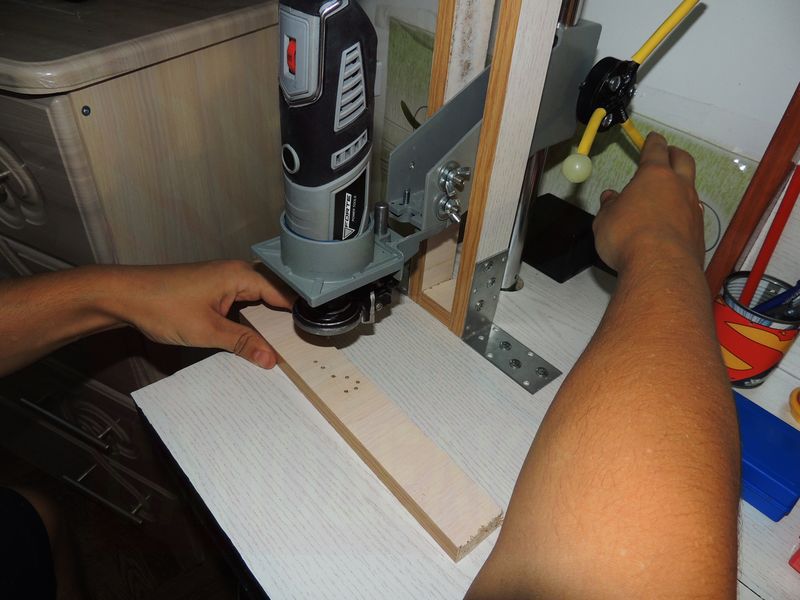

Сверление гравером происходит довольно легко, просто вращаем рычажок вверх и в низ.



Универсальная переносная мастерская - часть 2



Универсальная переносная мастерская - часть 2

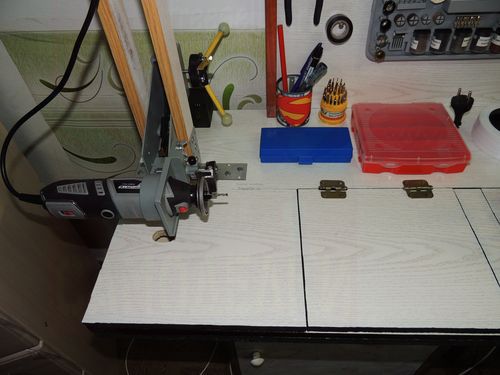

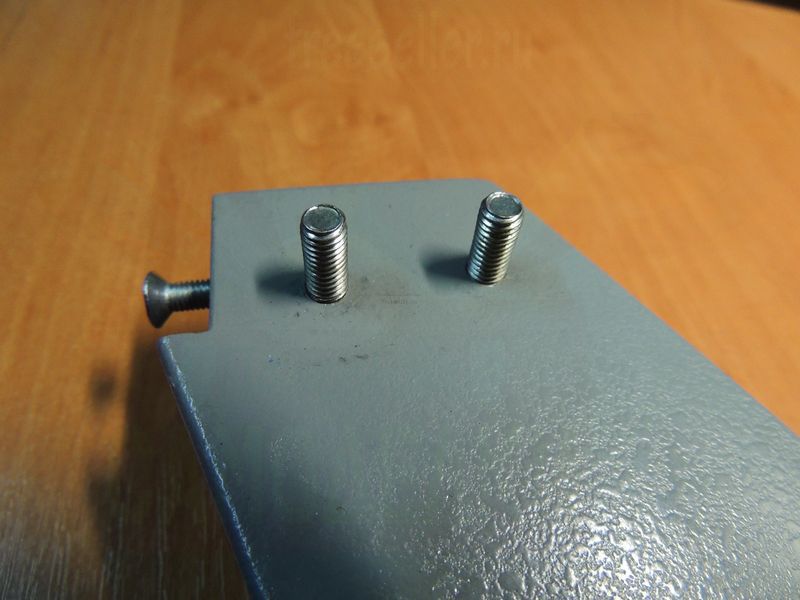

Граверу я добавил еще несколько положений на стойке, то есть его можно ставить вертикально насадкой вверх, а также горизонтально, для этого я просверлил два отверстия, нарезал резьбу, и закрутил 2 болта.



Универсальная переносная мастерская - часть 2

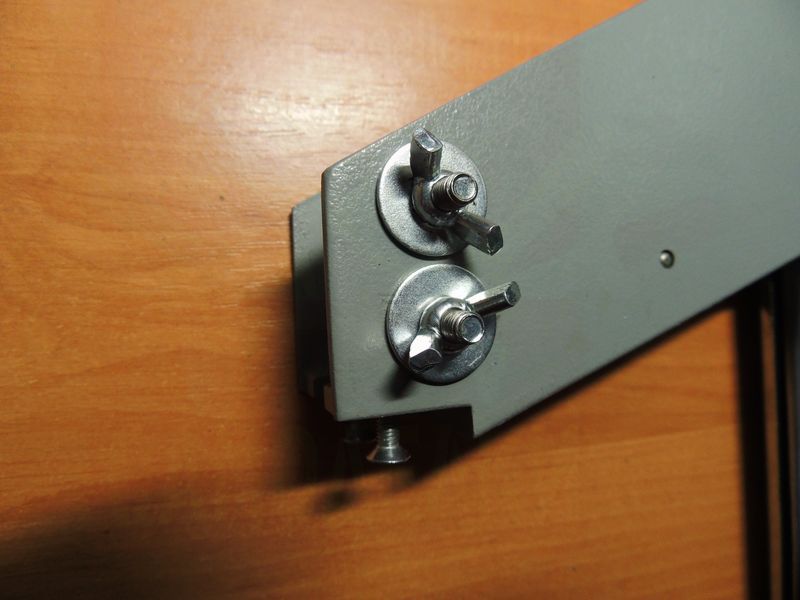

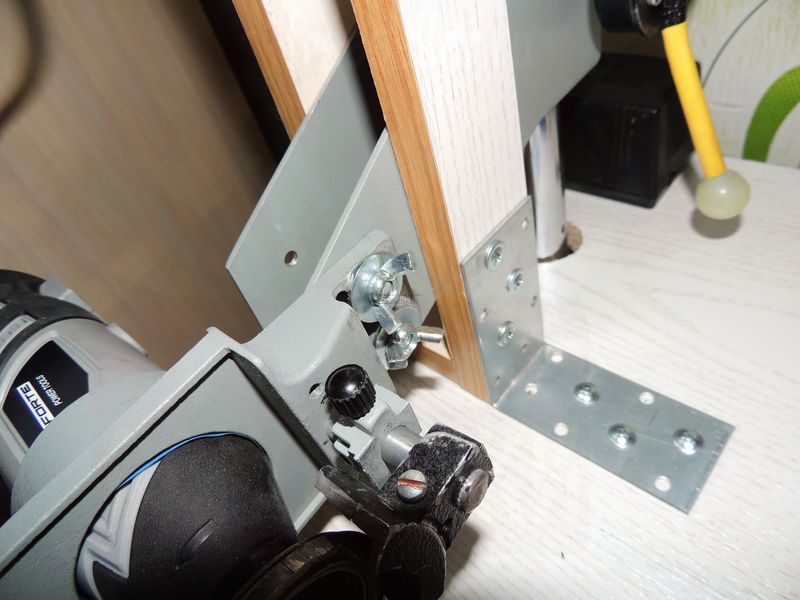

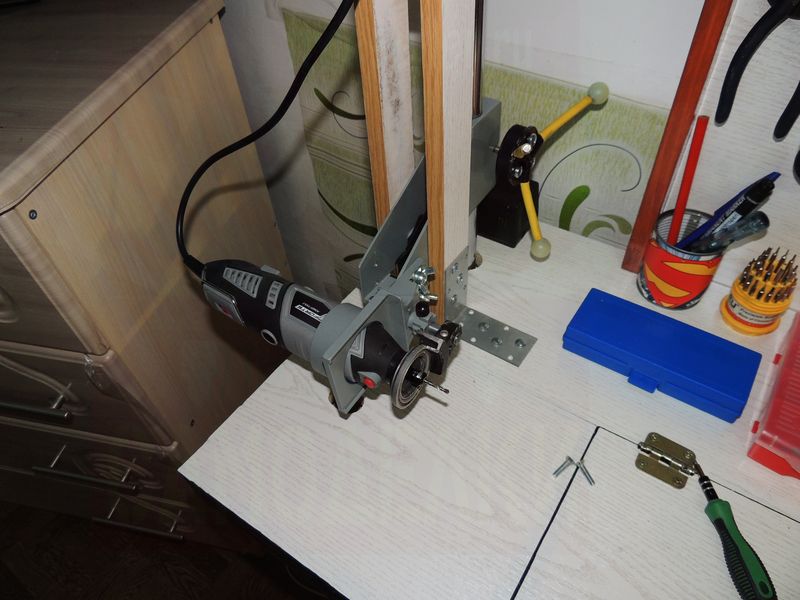

Устанавливается довольно просто, закручивается на гайку "барашек", таким вот образом.



В таком положении удобно шлифовать, либо обтачивать детали.



Универсальная переносная мастерская - часть 2



Универсальная переносная мастерская - часть 2



Универсальная переносная мастерская - часть 2



Универсальная переносная мастерская - часть 2

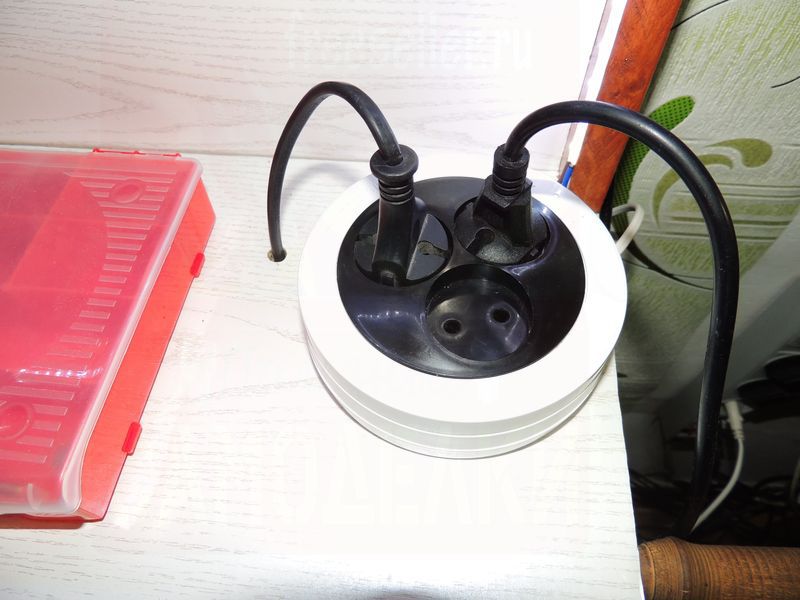

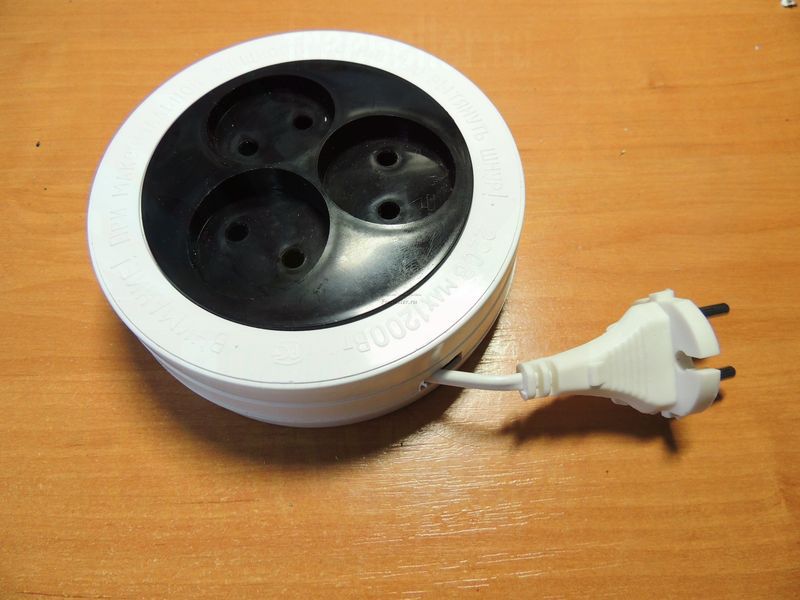

Установил вот такую переноску, длина 5 метров, что более чем достаточно, удобство в том, что у нее три розетки, и она легко сматывается, при этом, не занимая много места.



Универсальная переносная мастерская - часть 2



Как работает подсветка:

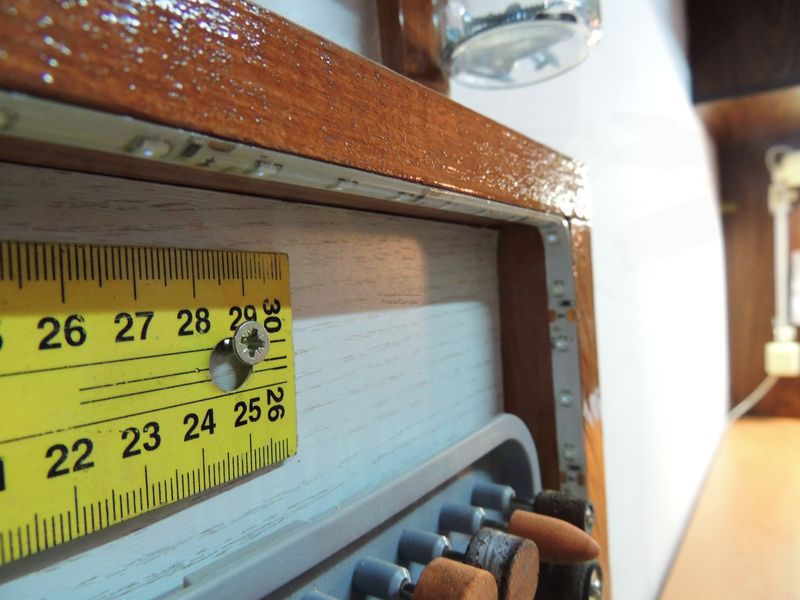

Для начала я ее приклеил по контуру рамки.



Универсальная переносная мастерская - часть 2

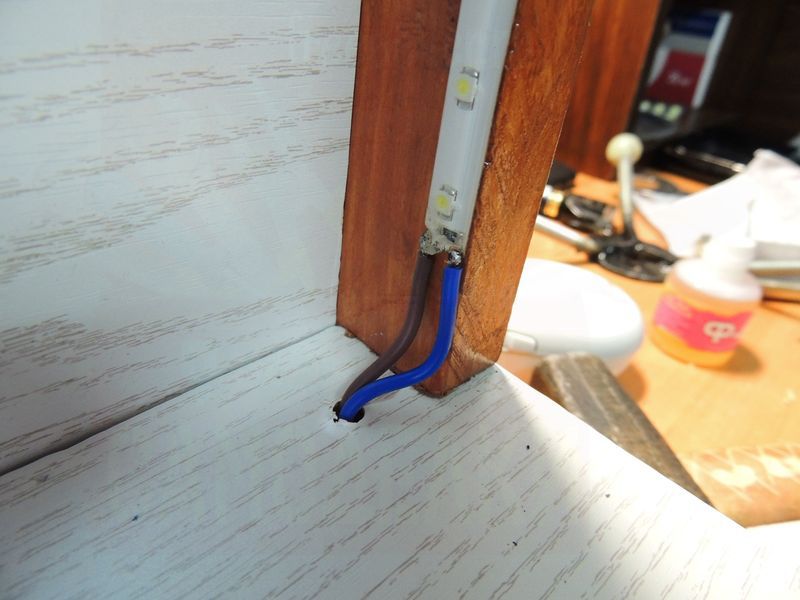

Далее припаял провода.



Универсальная переносная мастерская - часть 2

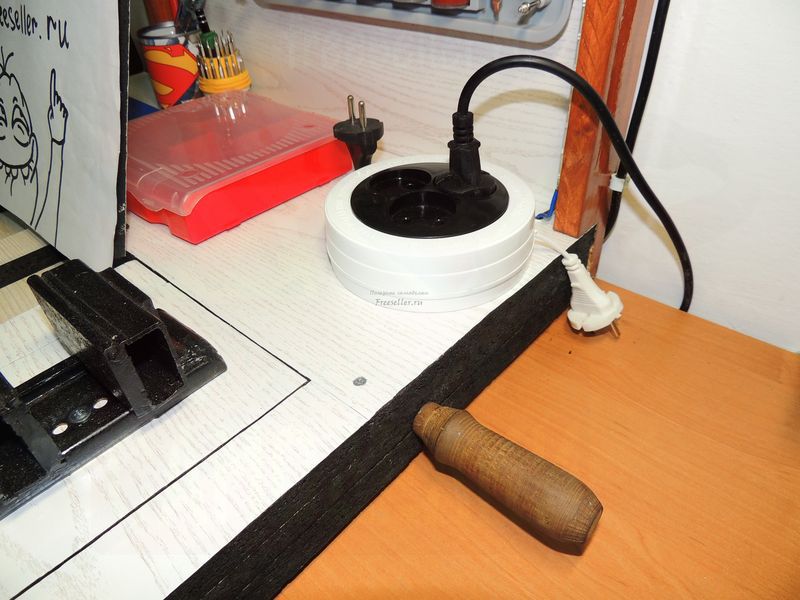

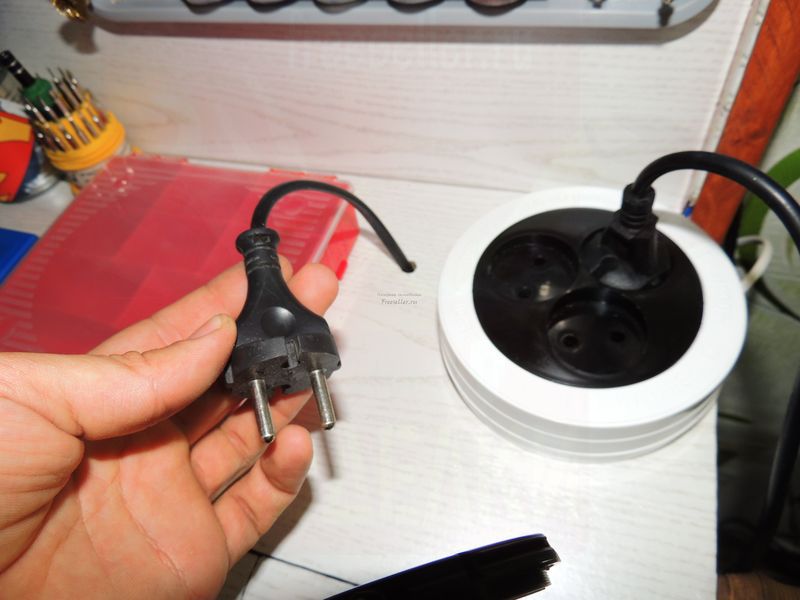

Включение происходит так - вытягиваю вилку, там имеется запас кабеля, и втыкаю в розетку, при необходимости легко засовывается обратно.



Универсальная переносная мастерская - часть 2



Универсальная переносная мастерская - часть 2

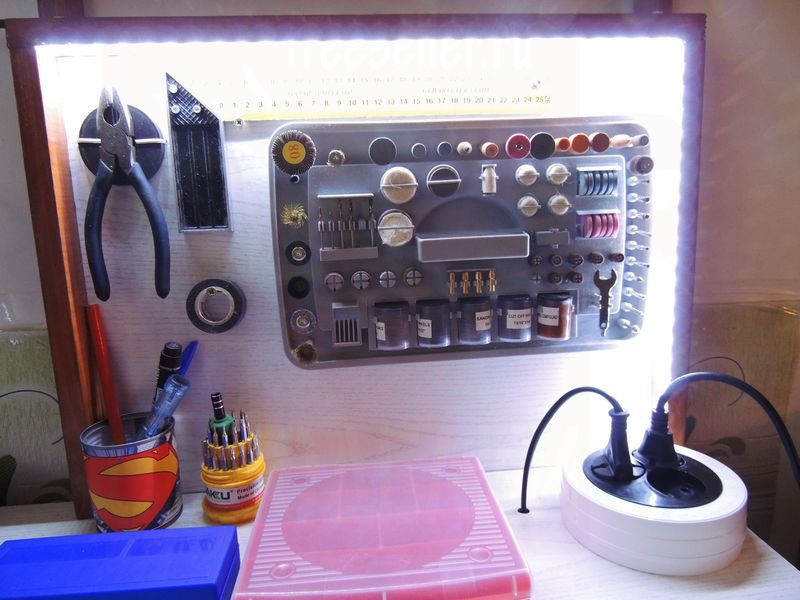

Подсветка в темноте горит довольно ярко, поэтому комфортно работать вечером.



Универсальная переносная мастерская - часть 2

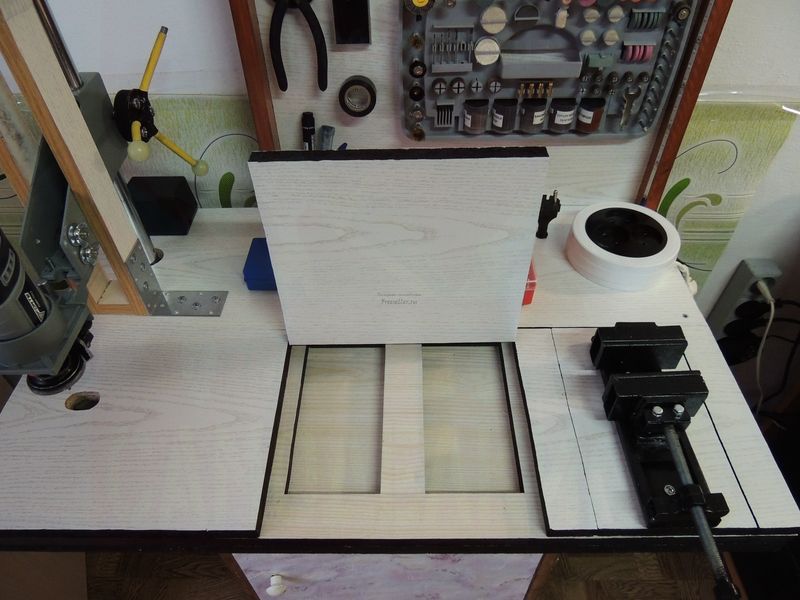

Сделал вот такую "потайную" нишу, крепится на две петли, туда можно положить всякие мелочи, глубина 2 см.



Универсальная переносная мастерская - часть 2

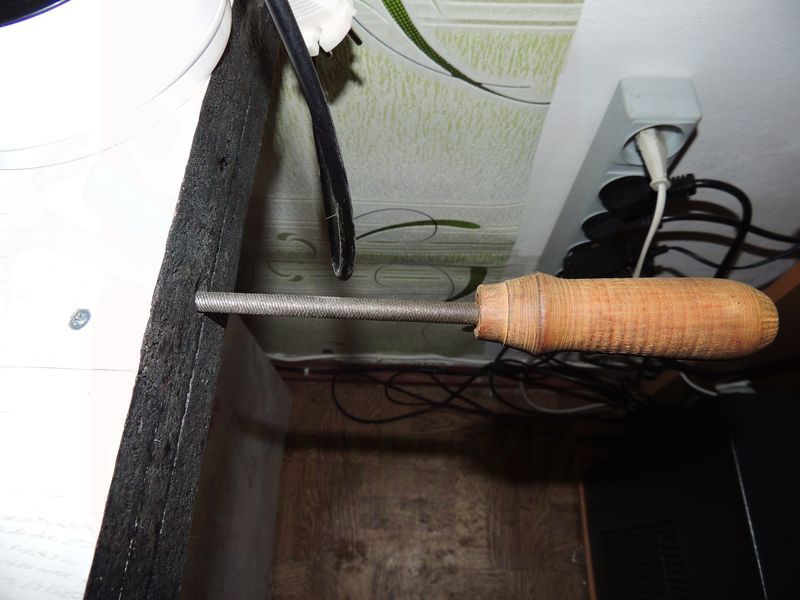

Так как напильник нужная вещь, и его не было куда пристроить, я просверлил с боку несколько отверстий, в одном из них сейчас расположен круглый напильник, так же можно еще добавить стамеску, отвертку, и т.д.



Универсальная переносная мастерская - часть 2



Универсальная переносная мастерская - часть 2

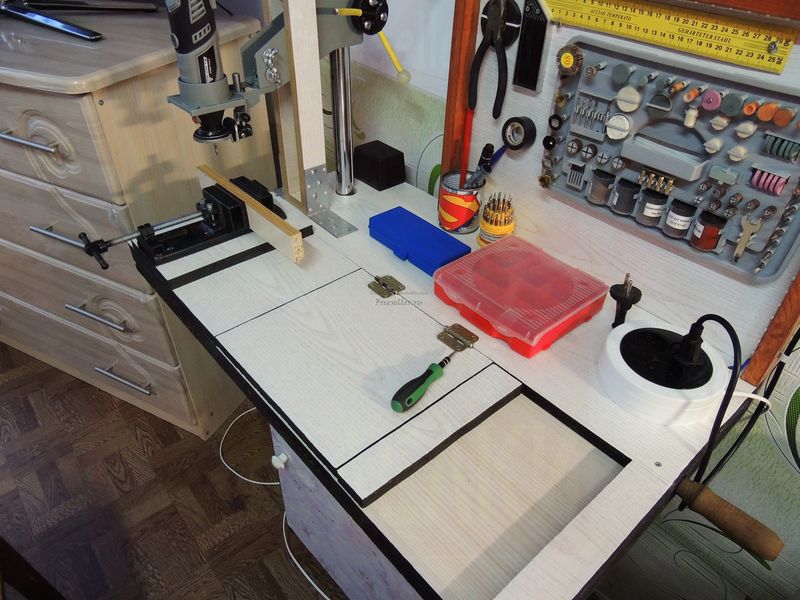

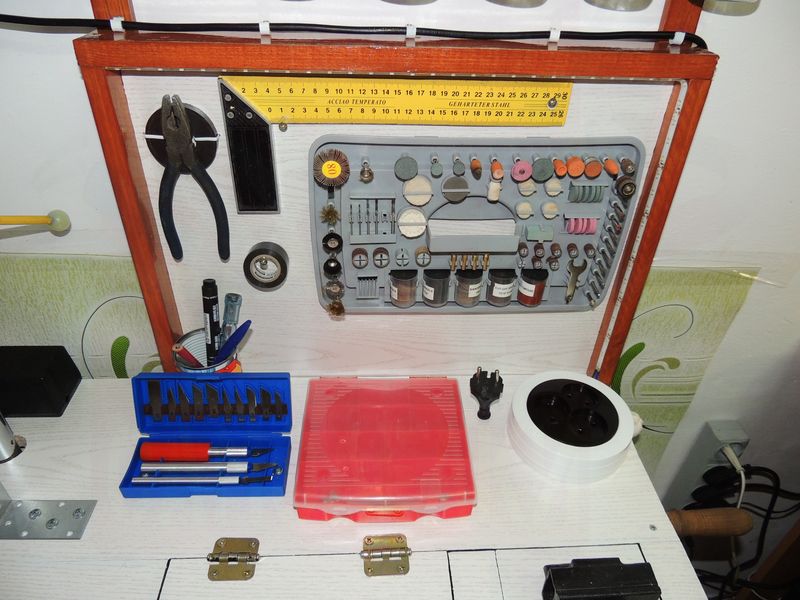

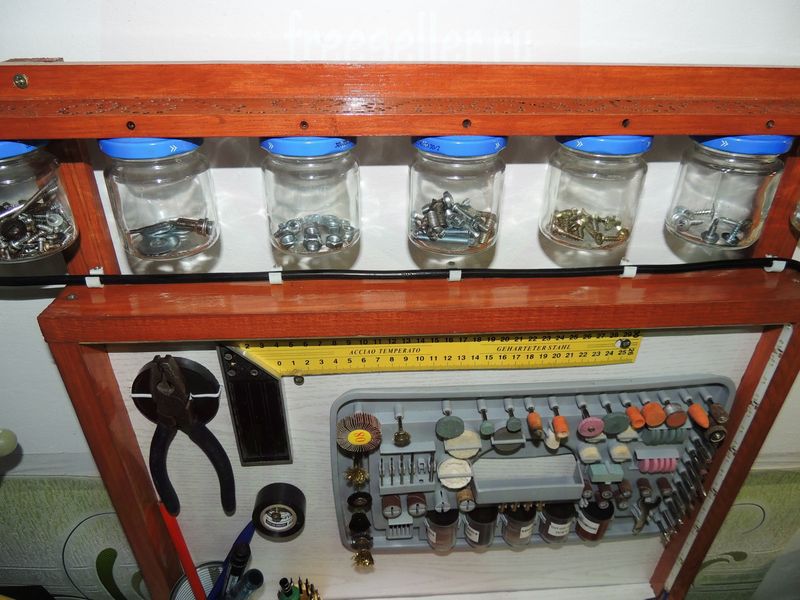

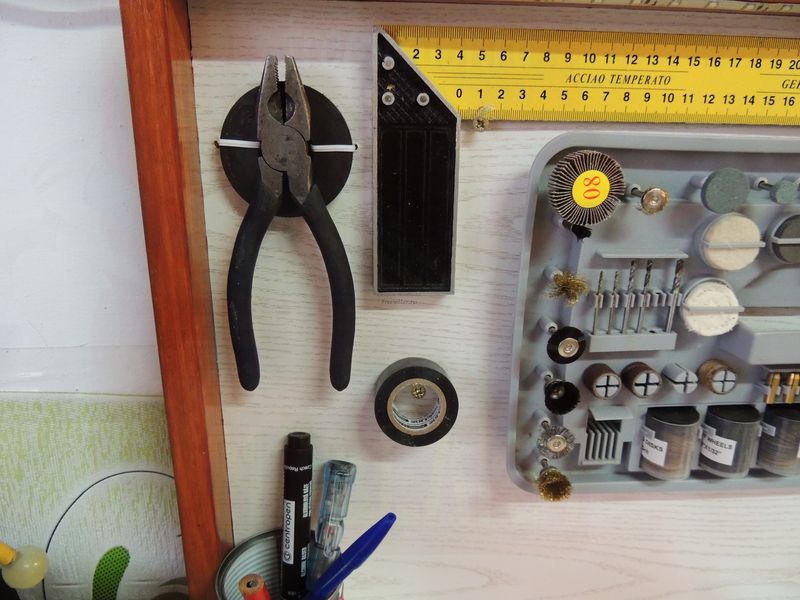

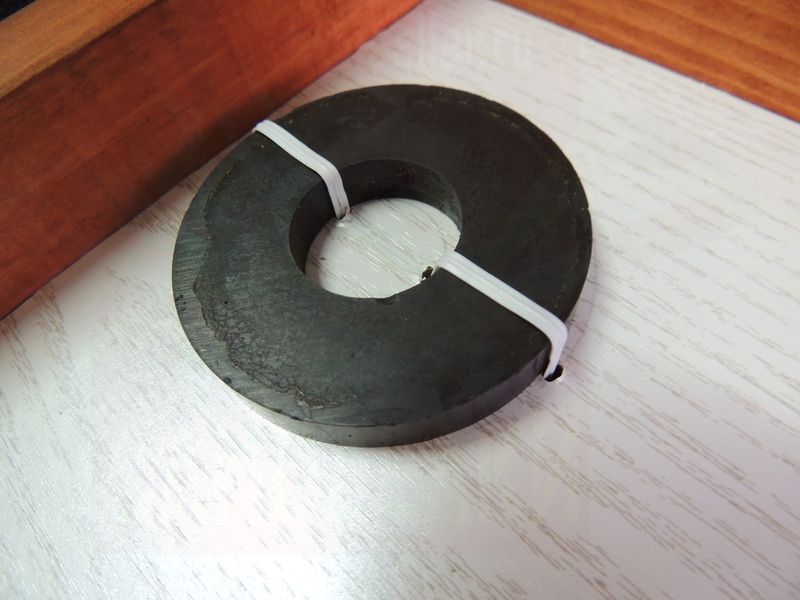

Более детальное фото стола и всего что на нем находится:



Универсальная переносная мастерская - часть 2



Универсальная переносная мастерская - часть 2



Универсальная переносная мастерская - часть 2



Универсальная переносная мастерская - часть 2



Универсальная переносная мастерская - часть 2



Универсальная переносная мастерская - часть 2



Универсальная переносная мастерская - часть 2



Универсальная переносная мастерская - часть 2



На данный момент стол стоит на тумбочке, как только закончим ремонт в квартире, я ему выделю специальное место.



Универсальная переносная мастерская - часть 2



На этом заканчиваю свою статью.

Хочу сказать что - стол еще буду дорабатывать, в плане функциональности, а так же визуально доработаю, так как еще есть идеи по поводу него.
К сожалении сейчас в Крыму перебои со светом, по известным причинам, в день примерно дают на 2 - 3 часа и то в основном ночью, поэтому писал в спешке, так как большой обьем информации возможно что-то изложено сжато, это к стати моя пятая попытка написать ее, если она все таки окажется на сайте, значить я все таки успел e113


На этом пожалуй все!
Спасибо за внимание!
Что не понятно - спрашиваем, не стесняемся e184!

Всем Добра, и света в окнах!

Полезные Самоделки


Комментарии пользователей (6)
  1. Михаил Рамзаев 147 40
    #1 Михаил Рамзаев 1 декабря 2015 13:36
    Ни какой пружины(которая не даёт опуститься граверу) нет?Да?Рычажком просто фиксируем положение?

    1. advin555 46 18
      #2 advin555 1 декабря 2015 22:46
      Пружины нет, точнее ее пока нет , данным вопросом занимаюсь , подходящей еще не попалось в руки.
      Изначально хотел поставить пружину которая бы действовала на сжатие, с низу на стойке, но такой вариант отпал введу того что, я добавил горизонтальное положение граверу, при этом она бы мне мешала, я хочу задействовать ее вверху , одну или даже две, одна часть будет крепиться на вертикальной направляющей, а вторая часть пружины на горизонтальной стойке,что бы при опускании гравера пружина работала на растяжение, и давала граверу возвращаться в исходное положение , так же сделаю что бы при необходимости пружина можно было легко снять, отцепить.
      Конечно, можно и так использовать, что я сейчас и делаю, гравер не падает за счет двух болтов которые находятся сзади стойки, они регулируют жесткость опускания горизонтальной стойки, и собственно гравера, я их подкрутил, выставив необходимую жесткость, и теперь практически без каких либо усилий можно сверлить, просто опустив на нужную высоту, двигаю рычажком вверх и в низ .
      Дорабатывать я его обязательно буду, как я уже писал , будет еще индивидуальная подсветка, и еще кое что интересное, пока рассказывать не буду, лучше потом покажу. Думаю еще как минимум третья часть статьи будет , так как я воплотил еще не все идеи с данной самоделкой .

  2. admin 300 29
    #3 admin 1 декабря 2015 14:05
    Крутой набор. Тоже хочу такой....

    1. advin555 46 18
      #4 advin555 1 декабря 2015 23:05
      Набор и в правда хороший , всего 280 элементов в комплекте e104
      Наверное из-за этого я его и купил, + хорошая мощность гравера, гибкий вал имеется, и цена на него не кусалась.
      Сейчас тем более цены на подобные насадки очень завышены, разумно только с Китая заказывать .


  3. MiK 540 146
    #5 MiK 1 декабря 2015 20:52
    Хорошая переносная мастерская получилась!
    Фактически - целый комплекс (стол, стенд для инструментов, плюс разные инструменты и приспособления).
    И действительно такая универсальная (а также полностью переносная и разборная) мастерская, по-видимому - самый оптимальный вариант для квартиры, особенно если нет сарая, гаража или других построек.

    И кстати, хотел бы Вам еще посоветовать, немного доработать штатив на стойке, чтобы помимо гравера, на нее можно было бы крепить еще и электродрель, скажем, с быстрозажимным патроном.
    Дело все в том, что гравер имеет специальный патрон (скорее всего - цанговый), что позволяет закреплять в нем инструмент, различающийся небольшим диапазоном диаметров.

    В то же время, универсальный трехкулачковый патрон на дрели, позволяет закреплять в нем инструмент в очень большом диапазоне диаметров, скажем от 0,5 мм, до 20 мм, (это зависит от размера патрона), что естественно позволит сверлить отверстия самых различных диаметров. Да и помимо сверл, в патрон дрели можно и другой разный инструмент закреплять. Кроме того и мощность у дрели, значительно больше чему у гравера.

    В общем, в этом случае, функциональность и техническая оснащенность Вашей универсальной мастерской сразу значительно возрастет! e113

    1. advin555 46 18
      #6 advin555 1 декабря 2015 23:50
      Спасибо за оценку данной самоделки ! e181
      Старался поставить все необходимое из имеющихся у меня инструментов, поэтому использовал гравер, дрелью к сожалению пока не обзавелся, но идея хорошая )) покумекать можно e113 . Так как стол сравнительно не большой, инструмент хотелось использовать тоже не больших размеров .
      В квартире скажем так не чего масштабного не сотворишь , а вот для небольших работ такой стол самое то, в общем делал под свои потребности.
      А по поводу повышения функциональности - с этим не поспоришь ,чем больше тем лучше. e113
      Я на достигнутом не останавливаюсь, есть еще много идей , буду дорабатывать .
