Как только у меня появился комп, у меня появилось огромное количество музыки, и после этого меня очень долго преследовала идея сделать светомузыку, но я никак не мог найти простенькую схему светомузыки. Но недавно гуляя по просторам всеми любимого Интернета я наткнулся на плагин для винампа который через LPT порт может управлять светодиодами, которые в свою очередь будут мигать в такт музыке.
Я очень долго думал, куда запихать эту самую светомузыку? Но, в конце концов, решил совместить её с ковриком для мышки, ковриков с подсветкой я видел много, но коврика со светомузыкой еще не было… да и еще решено вырезать рисунок в форме волка воющего на луну!... Это рисунок будет подсвечиваться все теми же светодиодами, то есть в темноте будет виден некий образ.
Как я говорил выше, светомузыка будет на шести светодиодах под управлением плагина для Winamp’а, и все это будет подключаться к LPT порту компьютера. Это мой второй светомузыкальный коврик, т.к. на первом была неудачная разводка проводов и там не было рисунка, уж больно милым мне волк показался =)… Но думаю у вас все получиться с первого раза.
Итак, что нам нужно:
- Оргстекло (В моем случае это был старый, найденный в подвале потертый кусок оргстекла 20x30).
- 6 светодиодов диаметром 5 мм. разных цветов. (у меня оранжевый, зеленый, два красных, синий и фиолетовый).
- LPT кабель, а точнее разъем от него для подключения к материнской плате (Кабель от принтера).
- Кабель восьми жильный (Только НЕ витая пара, чем тоньше, тем лучше), т.к. стандартный от LPT кабеля мне показался очень толстым.
- Термоусадка для изоляции проводов.
- Паяльник, канифоль, олово.
- Дреммель (в моём случае это был электролобзик и "болгарка”).
- Напильники, надфили.
- Самоклейка, я использовал серую самоклейку, поверх которой, я наклеил ещё слой прозрачной самоклейки для стекла с неровной, шершавой поверхностью, типа узора, почему? Оптическая мышка не захотела работать на гладкой поверхности, т.к. нужна неровная шершавая поверхность.
- Наждачная бумага «Нулевка».
- Скотч.
- Руки (Желательно прямые)
Внимание! Автор не несет никакой ответственности, если вы, что либо спалите, сломаете, сожжете или испортите. В этом будете виноваты только вы сами. Все схемы, файлы и инструкции полностью рабочие и неоднократно проверялись. Если вы будите следовать указаниям, то все получиться как надо.
Итак, начнём с изготовления самого коврика:
Сначала возьмем наш кусок оргстекла разметим форму будущего коврика…
Я решил делать стандартный прямоугольный 17.5 x 21 см. коврик с закруглёнными краями. Маловат, конечно, на для меня в самый раз.

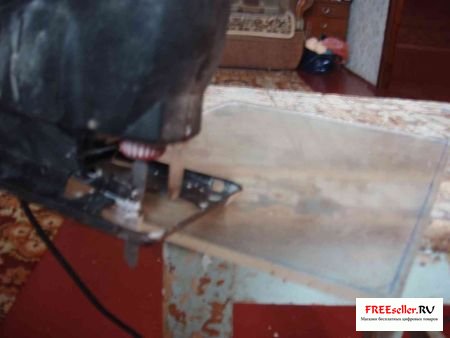

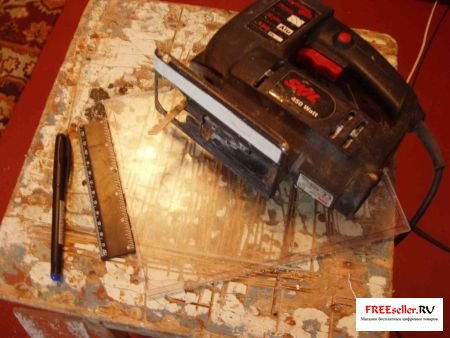

Выпиливаем наш коврик по нарисованному контуру, для этого я использовал электролобзик. Но при наличии дремеля это делается проще и быстрее.
После этого, напильником обрабатываем ту сторону, на которую будет ложиться рука. Нужно сточить угол, для того чтобы угол не натирал руку. Остальные три стороны стачивать не обязательно.
Так как мой коврик будет с рисунком, я решил разметить, где будет находиться рисунок. Это нужно для того, чтобы углубления под провода не пересеклись с рисунком.
Далее нужно разметить, где у нас будут проходить углубления для проводов и светодиодов.

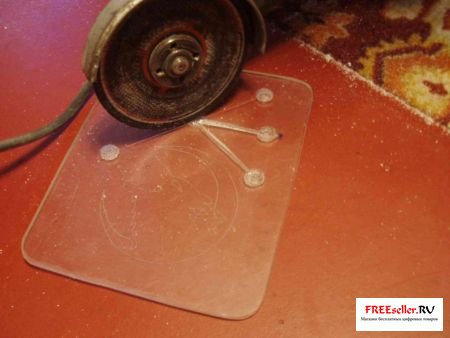

Отверстия под светодиоды я высверливал дрелью ( Тут нужно быть аккуратным, чтобы не просверлить оргстекло на сквозь)… а углубления под провода я делать болгаркой. При работе болгаркой нужно чтоб один человек держал наш будущий коврик, а другой естественно выпиливал каналы под провода… Здесь нужно быть крайне осторожным, чтоб не задеть помощника. =) И вот, что получается:

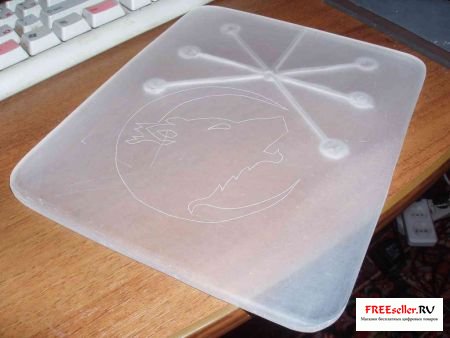

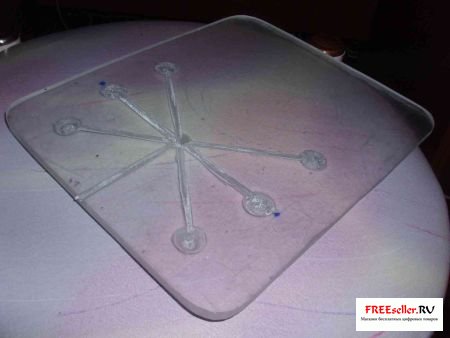

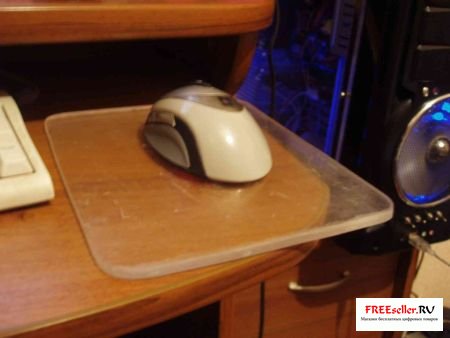

Итак, когда углубления под провода и светодиоды сделаны, нужно зашкурить коврик со всех сторон мелкой наждачкой, это нужно для того, чтобы свет от светодиодов лучше рассеивался по всему коврику. Наждачку лучше смочить водой - будет меньше пыли и зачистится лучше. Результат должен быть вот такой:
Первый этап работы закончен!
Теперь приступим к проводке. Берем LPT разъем (Был куплен шнур для принтера за пятьдесят рублей). От этого шнура оставляем только LPT разъем, т.к. кабель от него показался мне очень толстым (В нем 25 жил, а мы будем использовать только 7) отдельно я купил два метра восьми жильного кабеля - восемь рублей за метр.
Берём наш кабель и LPT разъем, припаиваем 6 проводов на контакты от2 до7 как показано на схеме. (Зеленым цветом обозначены контакты на которые будем паять провода).

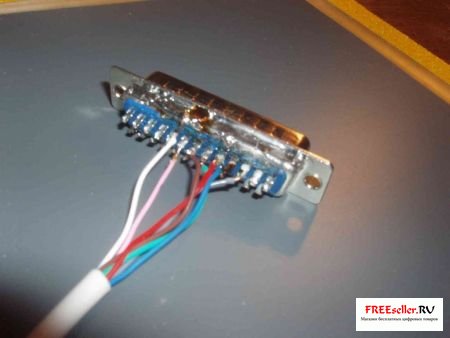

И еще один провод паяем на землю, то есть на сам корпус LPT разъема, на землю я паял белый провод…а восьмой оставшийся провод просто отрезаем, т.к. он нам не понадобится. Должно получиться примерно так.

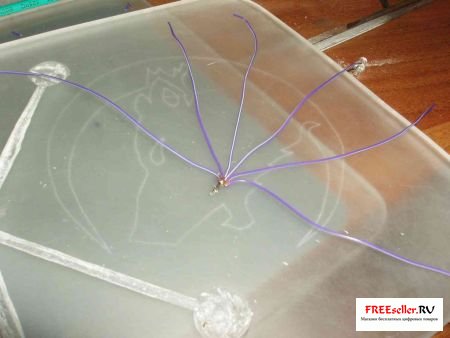

Теперь нужно разветвить землю с одного провода, на шесть проводов… Берём шесть проводков ( у меня каждый был примерно 13 сантиметров) и спаиваем их вместе, так как на фотке.

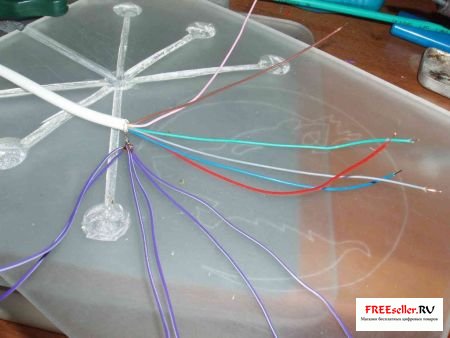

Далее нужно припаять нашу разводку на белый провод, то есть на землю. Должно выглядеть вот так:

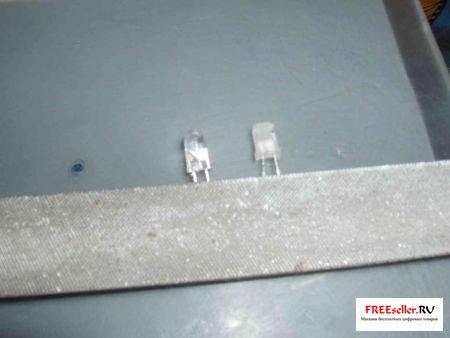

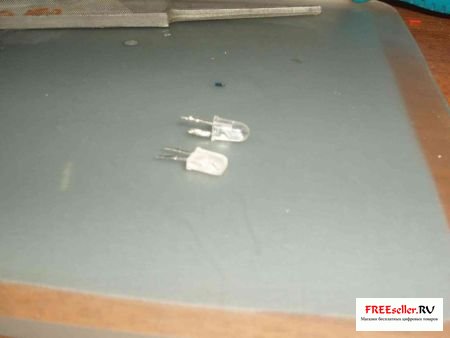

Сейчас нам понадобится надфиль или напильник, ими мы будем стачивать наши светодиоды, чтобы уменьшить их в размере на пару миллиметров, так как у нас 5 миллиметровое оргстекло и 5 миллиметровые светодиоды. Все должно выглядеть как на фотках.

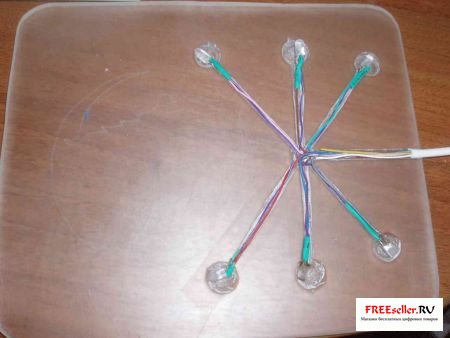

Ну а теперь наконец припаиваем наши светодиоды к проводам и изолируем провода термоусадкой (термоусадку нужно одеть на провод, далее припаиваем к проводу светодиод, передвигаем термоусадку на место спайки и нагреваем на зажигалкой, только не передержи зажигалку, чтоб по плавить термоусадку).На каждом светодиоде я изолировал только один провод. А сами светодиоды и провода я закрепил к коврику обыкновенным скотчем.

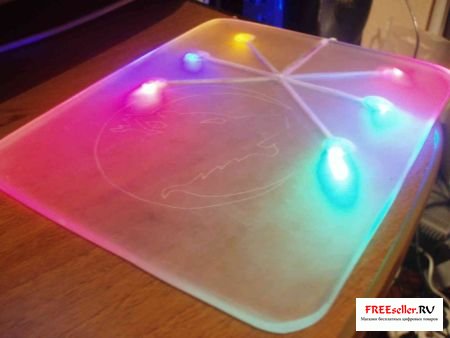

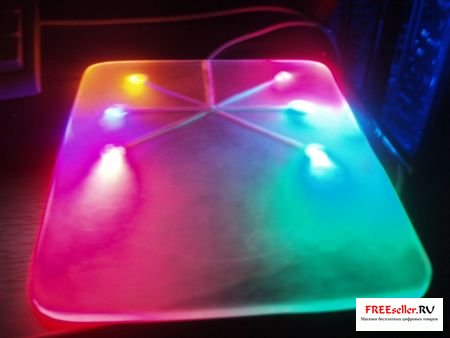

Теперь включим и посмотрим как это будет выглядеть…
Ну и в темноте……
Неплохо.... Правда???
Закончен второй этап работы!

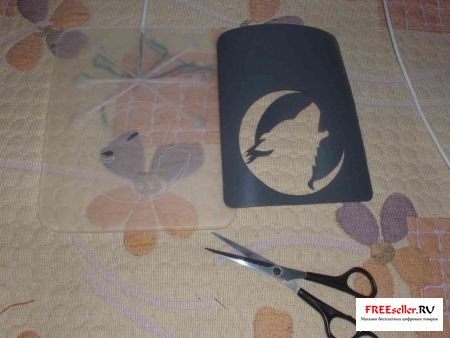

А теперь будем вырезать самоклейку, я взял самоклейку серого цвета… Отступаем от каждого края по 1.5 сантиметра, то есть от каждого края коврика до самоклейки 1.5 сантиметра то есть если размер коврика 17.5 x 21 см, то размер самоклейки будет 14.5 x 18 см. Рисунок я нашел в Интернете и в фотошопе подогнал его под размер, который мне нужен распечатал, перенес на самоклейку и аккуратно вырезал.

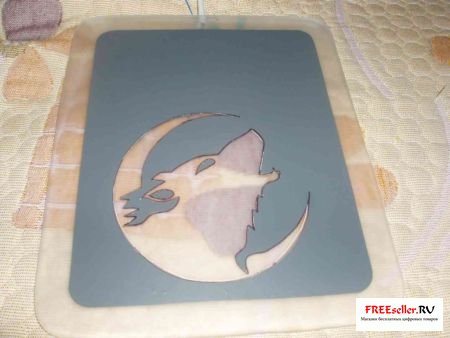

Теперь наклеим первый слой самоклейки на наш коврик. Клеить нужно постепенно, разглаживая самоклейку, тряпкой, чтоб под ней не остались пузырьки с воздухом. Контуры рисунка я обвел маркером.

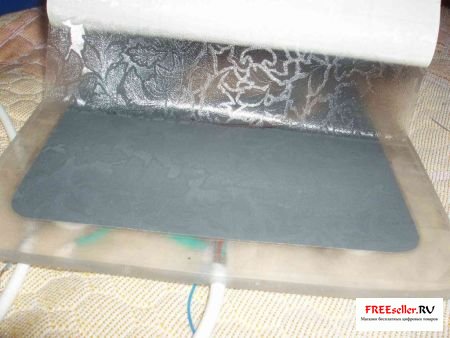

Теперь будем клеить прозрачную, шершавую самоклейку для стёкл, а вот её уже нужно клеить по всей поверхности коврика, так края и рисунок будут светиться ещё сильнее.
Здесь самое главное не торопиться, я поспешил и плохо разгладил второй слой самоклейки, и поэтому в некоторых местах образовались пузырьки с воздухом, которые вывести оказалось не так то просто, и получилось это у меня не до конца, так что не торопитесь!
Кстати сейчас, я решил посмотреть, что будет если снизу, по всей форме коврика, наклеить белую, чертежную бумагу… Сделал, свет стал отражаться от самой бумаги, и свет стал более мягким, так смотрится очень красиво ( Но на тот момент не было фотоаппарата, но тут и так все просто).
И теперь последний третий, программный этап работы!
Здесь нам понадобится файл - vis_leds.dll и програмка userport.rar.
vis_leds_dll.rar [210.63 Kb] (cкачиваний: 145)
Теперь файл Vis_leds.dll нужно закинуть в C:\Program Files\Winamp\Plugins.
Далее открываем архив Userport.rar, там будет файл Userport.sys который нужно закинуть в C:\WINDOWS\system32\drivers …
Теперь из архив запустим UserPort.exe

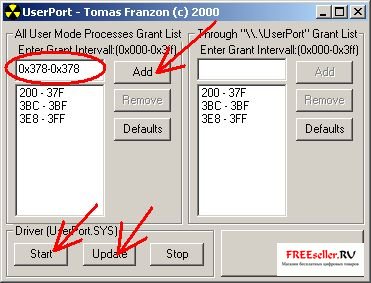

В левом окне нужно ввести "0x378-0x378” далее нажимаем "Add” затем "Start" и "Update".

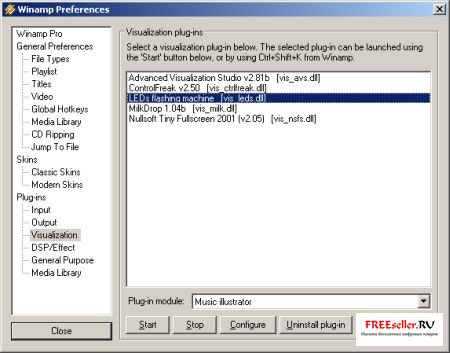

Ну дошли и до винампа! Открываем винам, щелкаем правой кнопкой мыши, выбираем "Visualization” > "Select plug-in...”
В появившемся окне нажимаем "Visualization” в правом окне выбираем "LED s flashig machine” выбираем режим в котором будет мигать наш коврик, (я обычно ставлю "Music illustrator”) и нажимам "Start”......... Пару секунд, и наш коврик замигает в такт музыке!!!

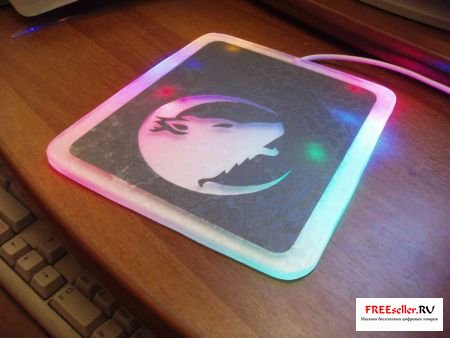

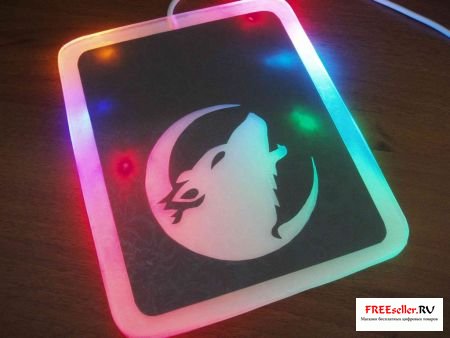

Ну а теперь фотки светомузыкального коврика:

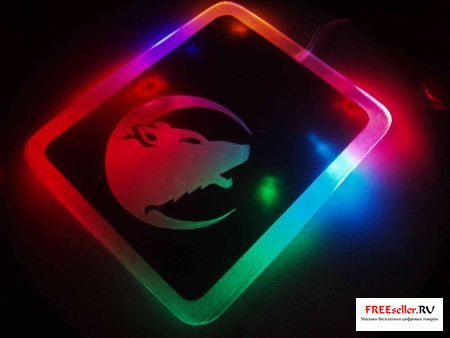

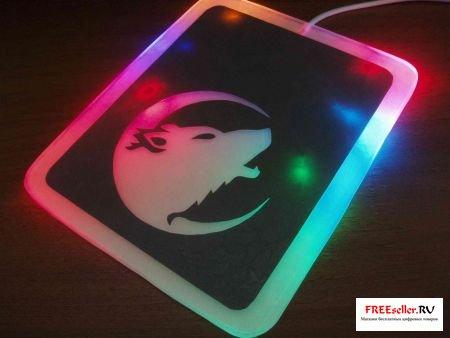

И в темноте:
Жаль что фотографиями не передать всю ту красоту этого девайса. Надеюсь вам понравилась моя статья =)
Огромное спасибо другу однокласснику "Ларке” - за предоставленный цифровой фотоаппарат, Маме с Папой и коту "Барсику” - за моральную поддержку. =)
Удачных модов дорогие моддеры, и пусть ваш комп сверкает неоновыми огнями!
Trasher9
trasher9 (at) mail.ru
