Радиомикрофон-радиоретранслятор с питанием от телефонной линии

18 декабря 2009 kovboy 1 комментарий 29 729 просмотров

Принципиальная схема такого устройства представлена на рис.1

Выпрямительный мост VD1 типа КЦ407 подключается параллель¬но телефонной линии независимо от полярности напряжения в линии. Напряжение в линии при положенной трубке имеет значение около 60 В. Это напряжение прикладывается к блоку питания, который выполнен на микросхеме DA1, резисторе R1, конденсаторе С1 и транзисторах VT1 и VT2. Микросхема DA1 типа КЖ101 представляет собой стабилизатор тока, работающий при напряжениях 1,8-120 В. Падение напряжения при протекании стабильного тока через нагрузку во время заряда конденсатора С1 ограничено аналогом низковольтного стабилитрона, собранного на транзисторах VT1 и VT2. При положенной трубке устройство работает как радиомикрофон.

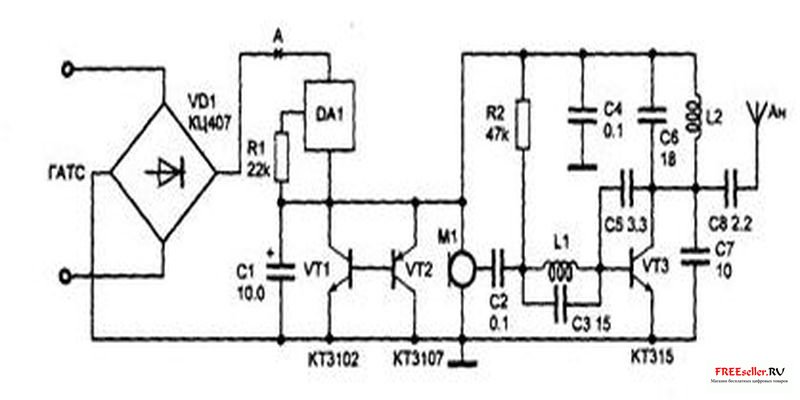

Рис. 1 Схема Радиомикрофона-радио ретранслятора с питанием от телефонной линии.

При снятой трубке незначительное изменение тока, протекающего через нагрузку — радиомикрофон, вызывает изменение рабочей точки транзистора VT3 и, тем самым, осуществляет частотную модуляцию радиомикрофона.

Транзисторы VT1 и VT2 можно заменить на КТ315 и КТ361 соответственно. Конденсатор С1 с минимальным током утечки. Настройка источника питания сводится к установке резистором R1 тока, протекающего через нагрузку. Ток в точке А не должен превышать 1,5 мА.

Андpианов В.И. Боpодин В.А. Соколов А.В
