Монтаж электрических теплых полов своими руками.


Технология укладки электрического теплого пола очень проста и не требует специальных навыком для монтажа.


Последовательность укладки теплого пола такова

  • Определяем места укладки теплого пола - чтобы определить точную площадь нагревательного мата ( нагревательные маты не должны находиться под мебелью);
  • Покупаем сам комплект теплого пола, например Теплолюкс.



Комплект для монтажа электрического теплого пола Теплолюкс

или eguation.

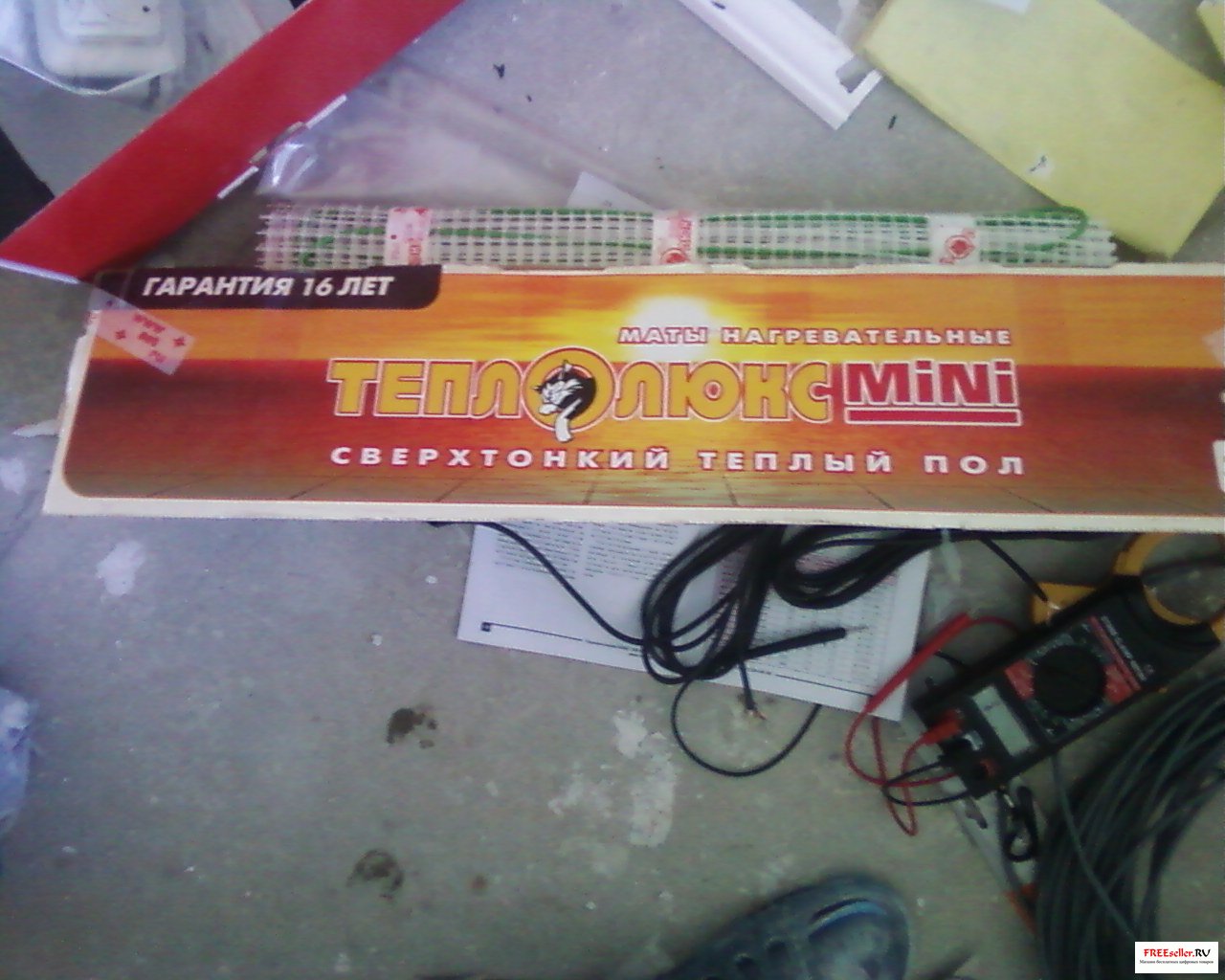

Комплект для монтажа электрического теплого пола Equation

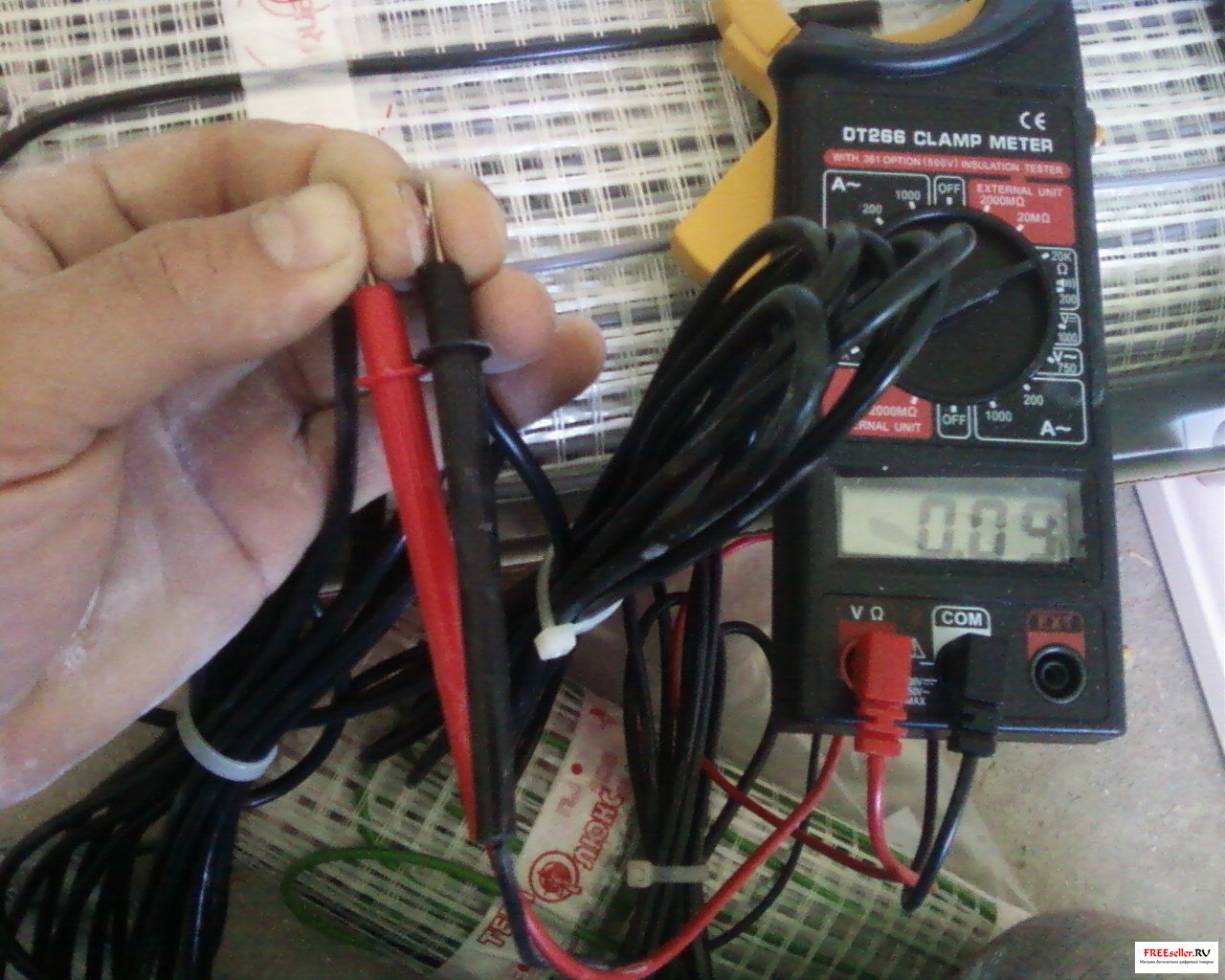

Проверяем сопротивление жил нагревательных матов и сверяем сопротивление с паспортными данными. (это делается для того, чтобы не уложить под плитку заведомо неисправный нагревательный мат , т.к. проверить его на прогрев мы сможем только через 20 дней после укладки плитки).



Проверка матов электрического пола - тестером до монтажа

Монтаж датчика температуры

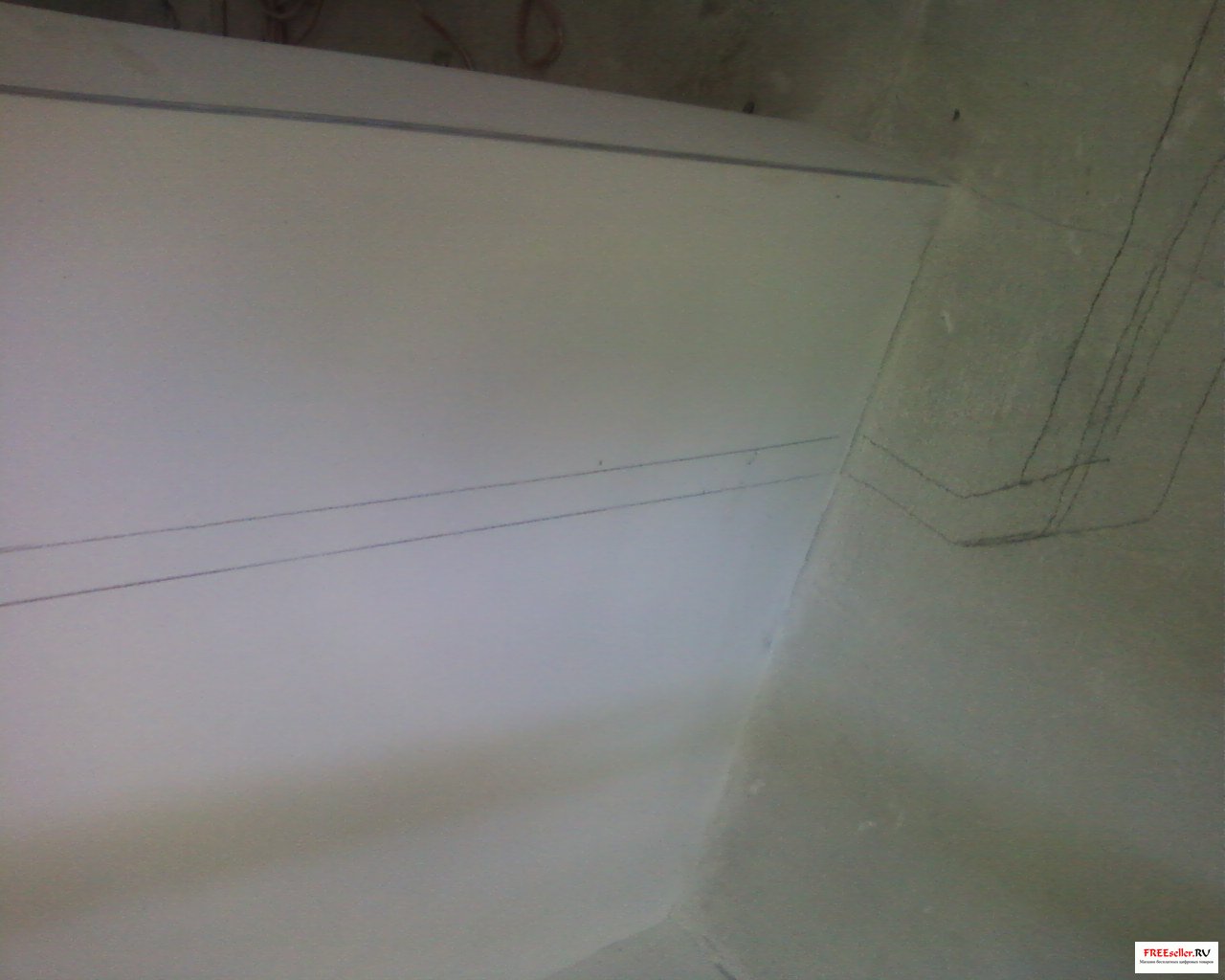

Размечаем в стене и в полу канавку для датчика температуры, глубина канавки примерно 3 см, радиусы изгиба должны быть не менее 5 см, для того чтобы провод с датчиком при его перегорании можно было вытащить без лишних проблем.



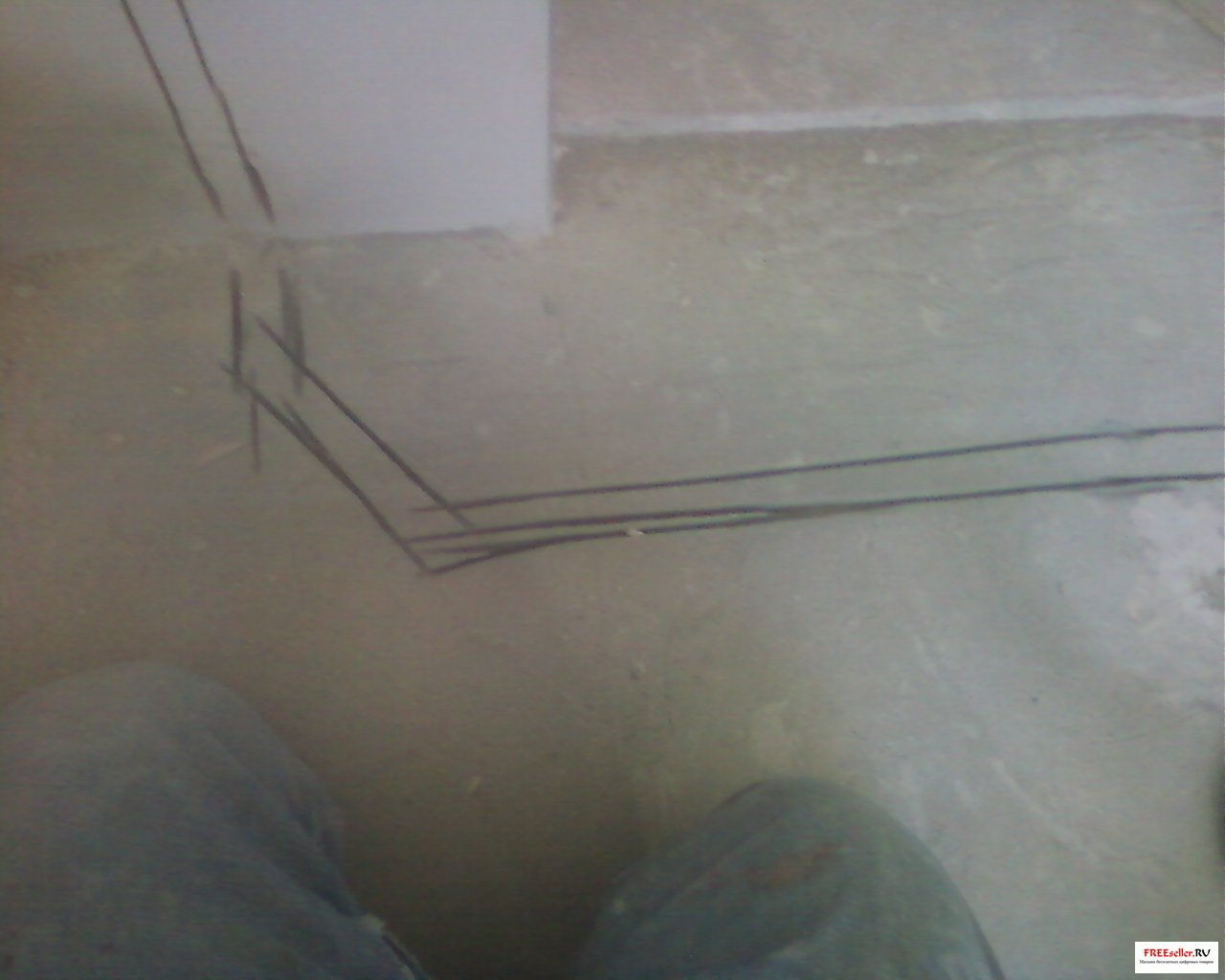

Монтаж теплого пола своими руками. Подготовка канавки для датчика тепмературы в гофре.


Прорезаем канавку с помощью болгарки.



Монтаж теплого пола своими руками. Подготовка канавки для датчика тепмературы в гофре.

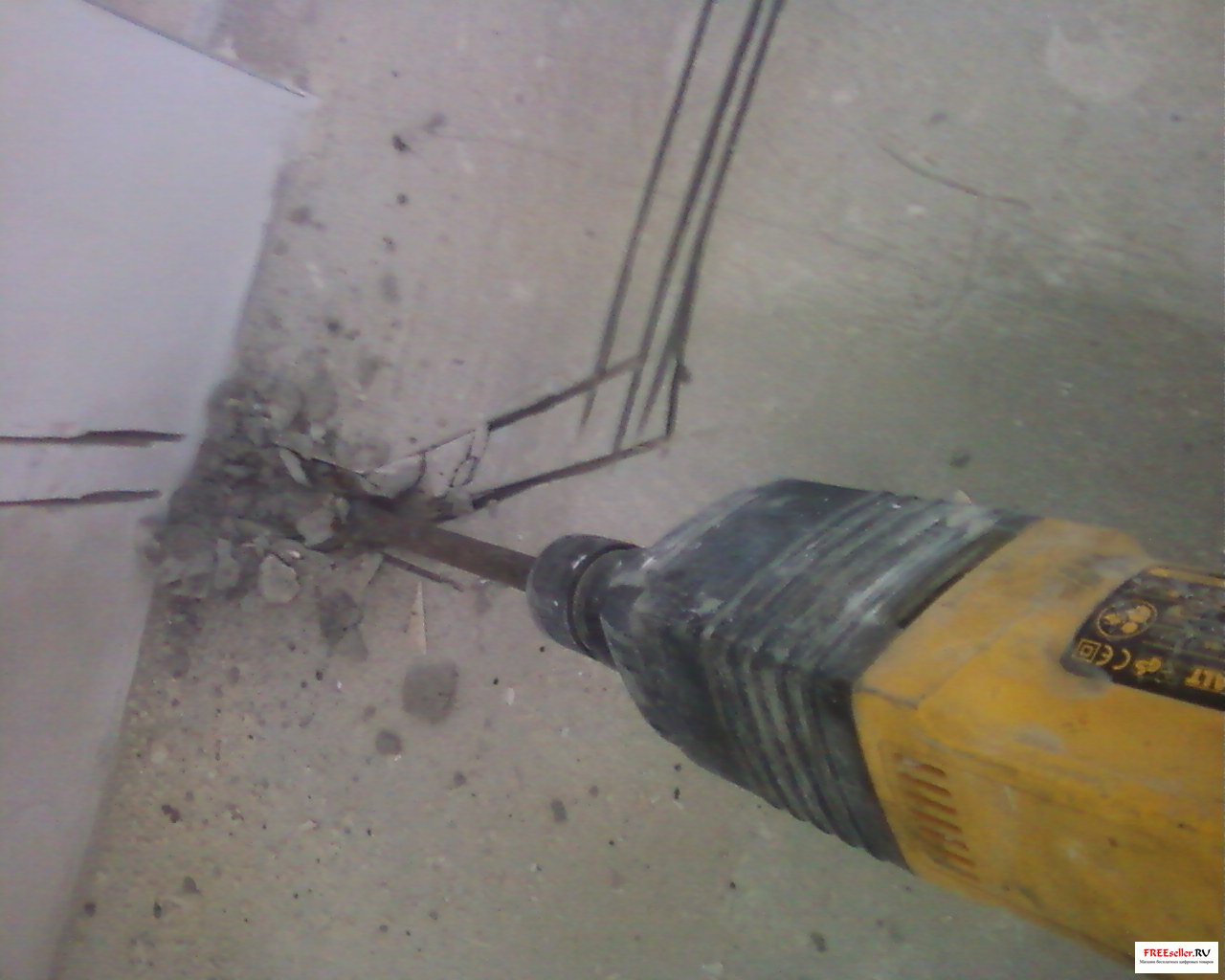

И выдалбливаем с помощью перфоратора.



Монтаж теплого пола своими руками. Подготовка канавки для датчика тепмературы в гофре.

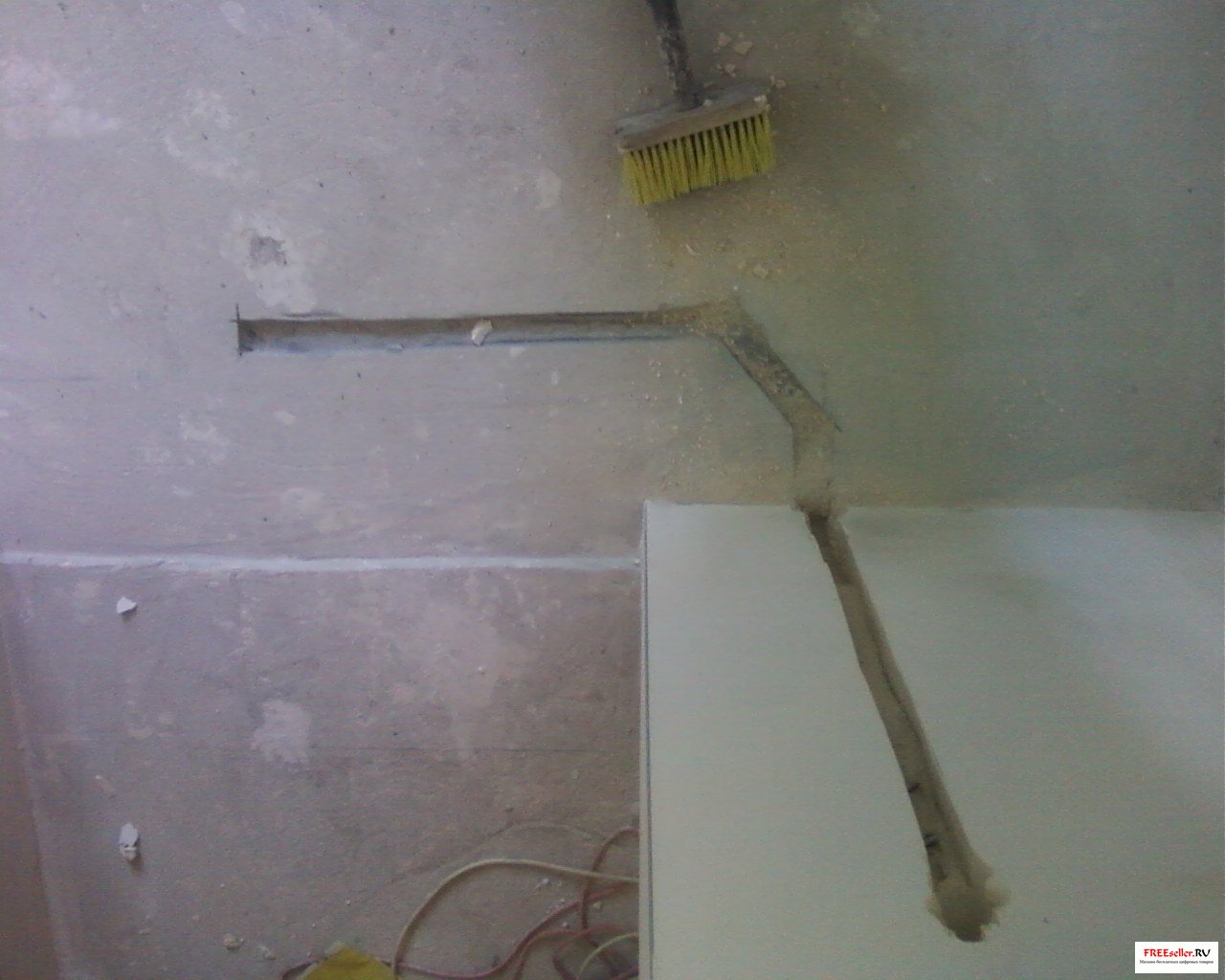

получаем такую вот канавку.



Монтаж теплого пола своими руками. Подготовка канавки для датчика тепмературы в гофре.

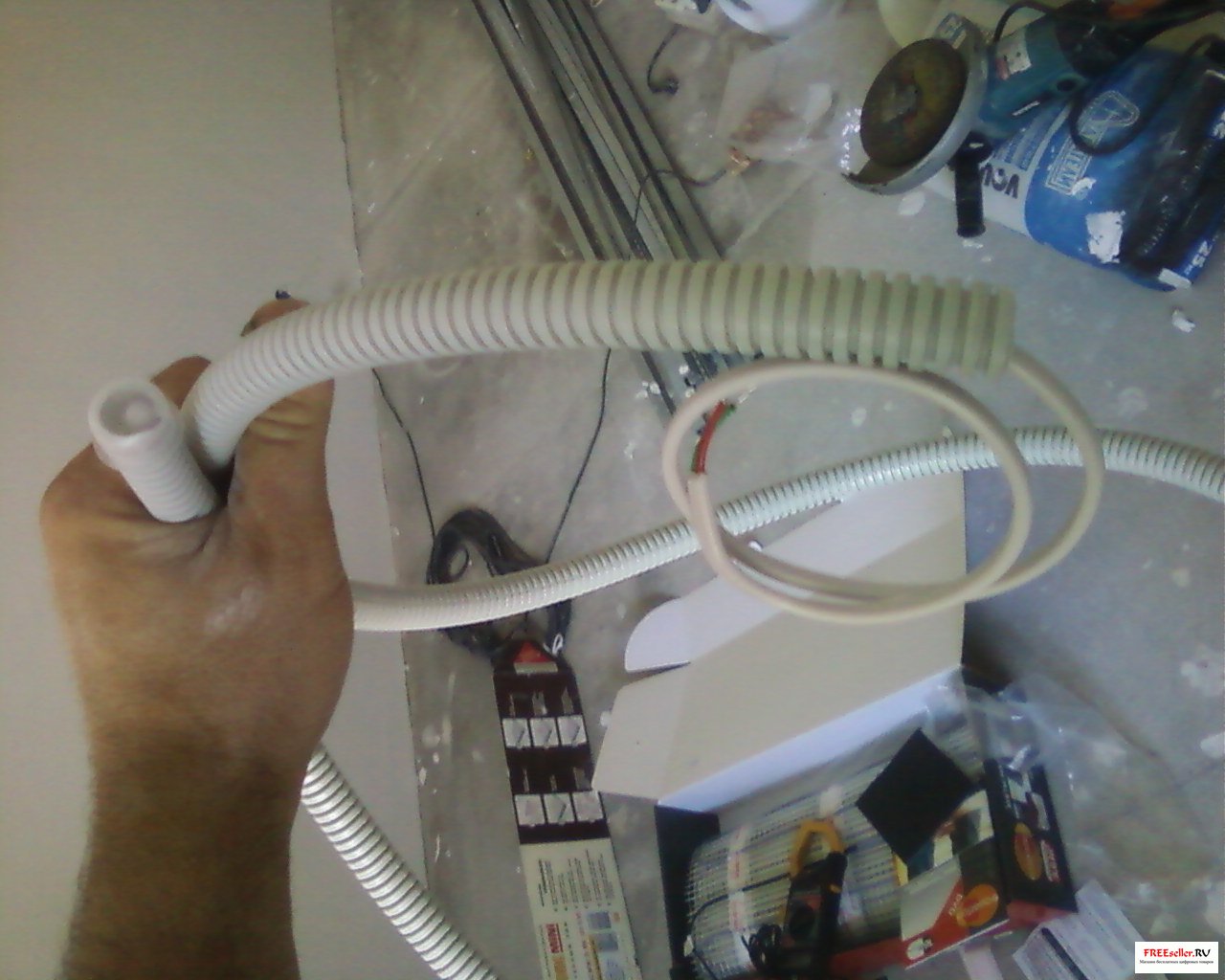

Берем термодатчик и просовываем его в гофрированную трубку заглушенную с одной стороны, для предотвращения попадания на датчик клея и всякой подобной дряни.

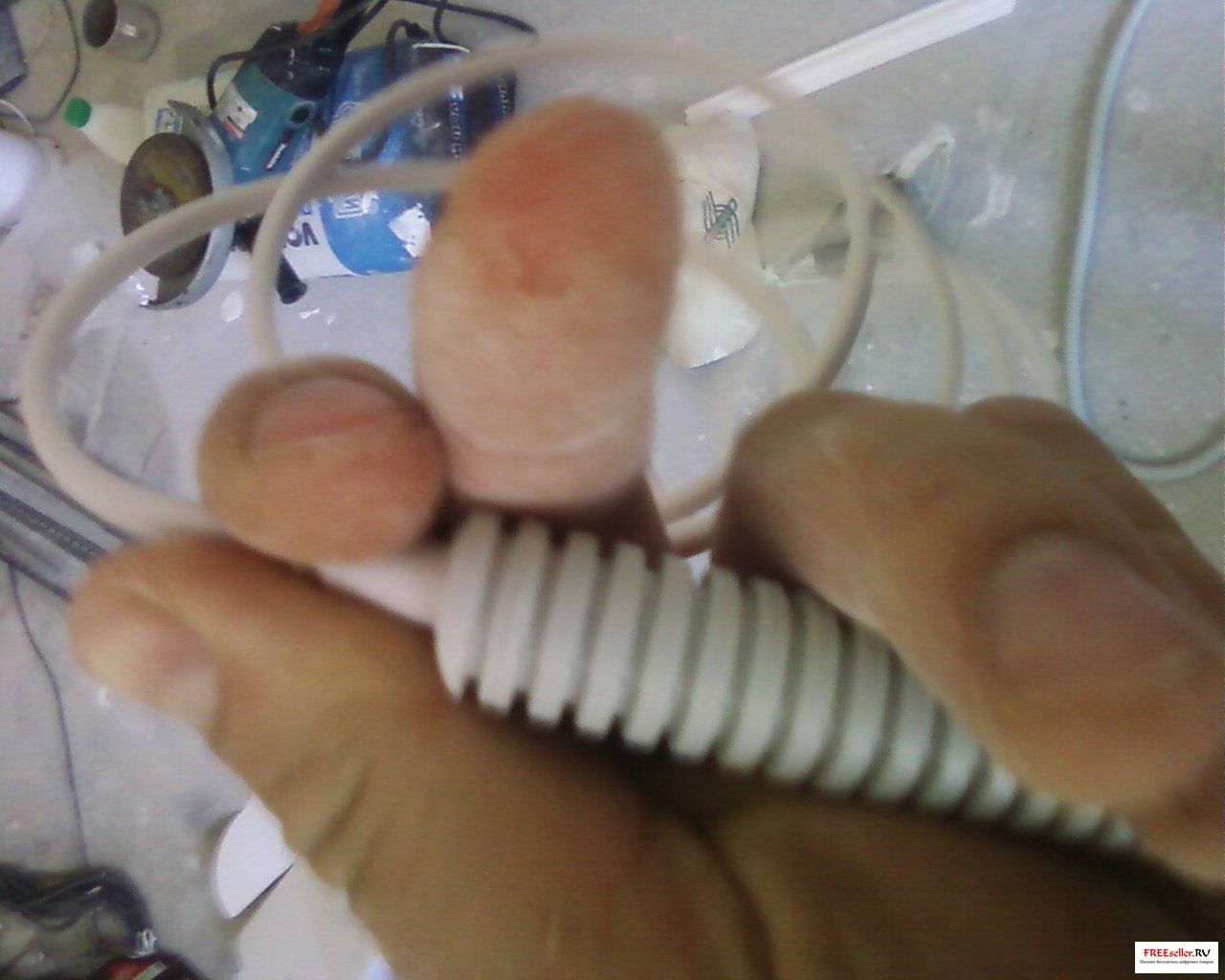

Монтаж теплого пола своими руками. Просовываем датчик температуры в гофротрубкуМонтаж теплого пола своими руками. Просовываем датчик температуры в гофротрубку


Обрабатываем канавку и основание (в нашем случае стяжку) грунтовкой глубокого проникновения.

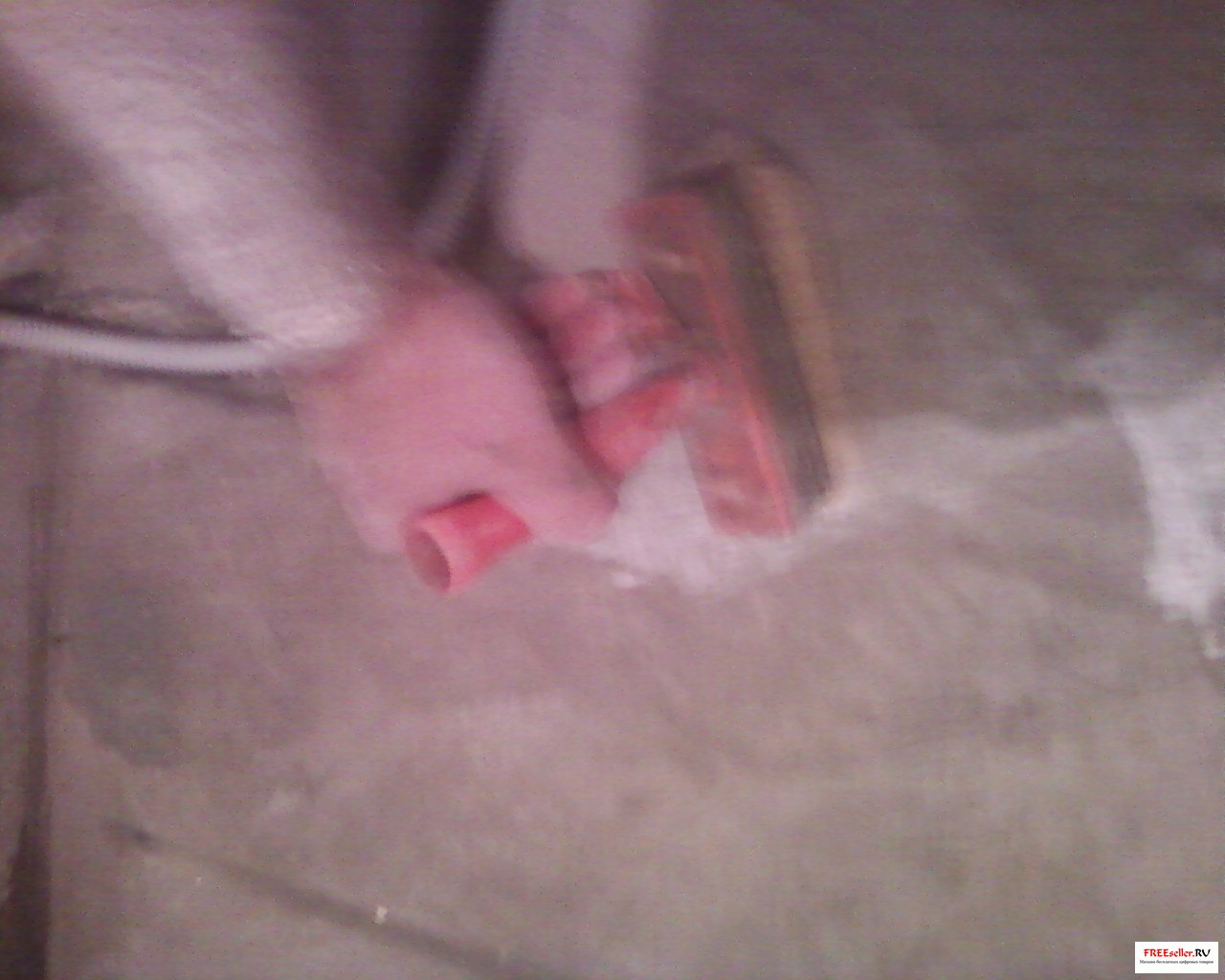

Монтаж теплого пола своими руками. Обработка канавки грунтовкой.


Укладываем гофрированную трубку с термодатчиком в подготовленную канавку.

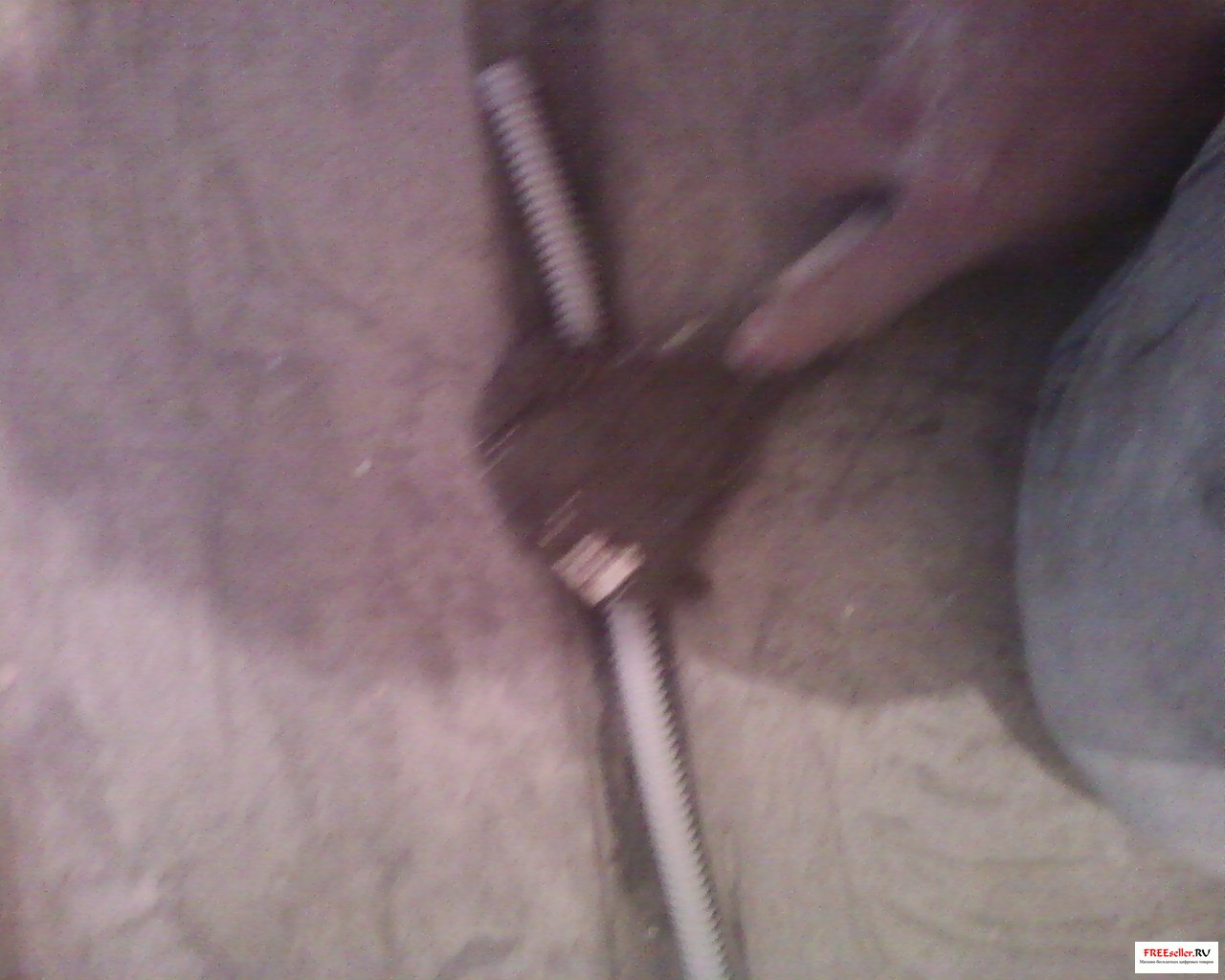

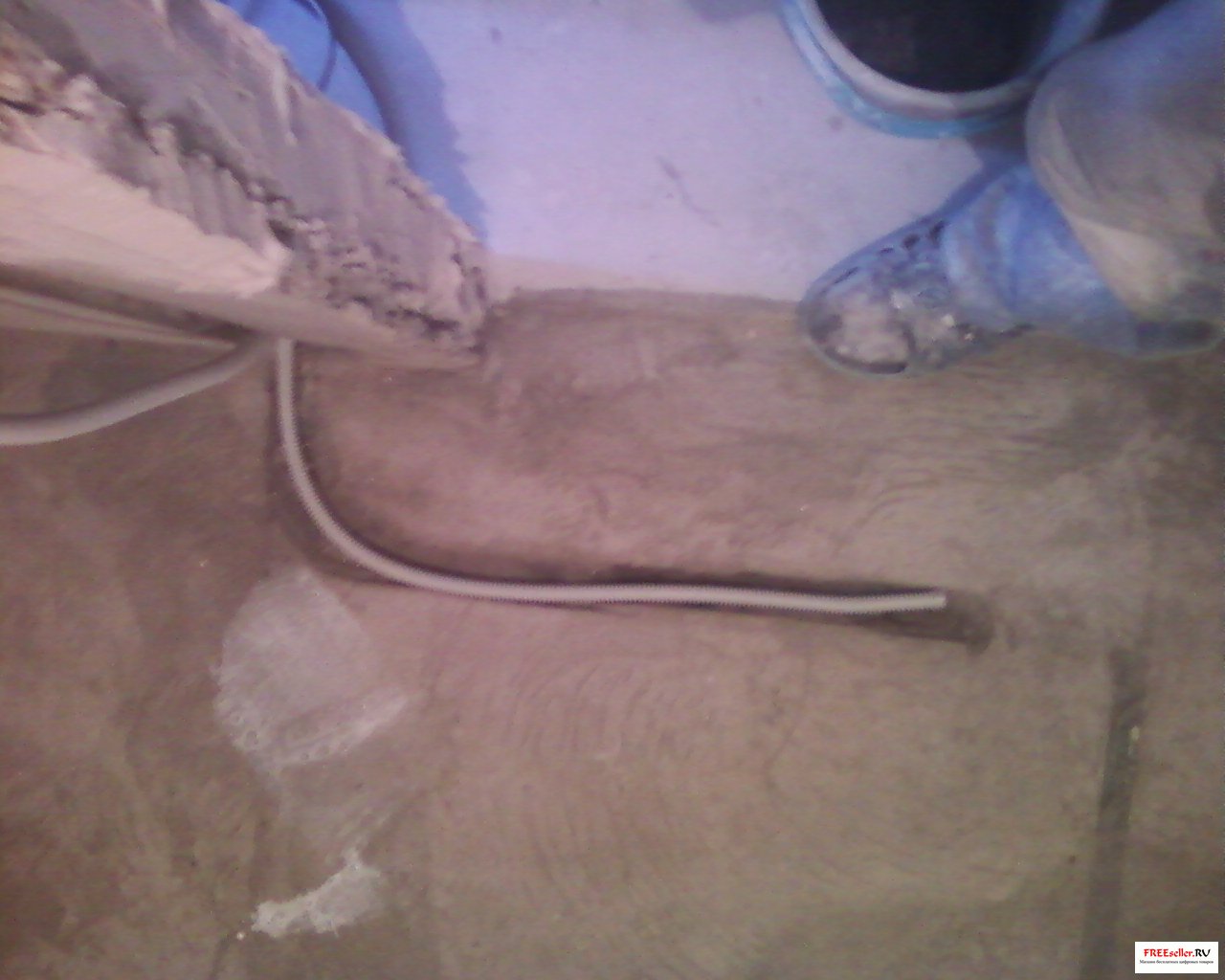

Монтаж теплого пола своими руками. Укладываем датчик температуры в гофротрубке в канавку

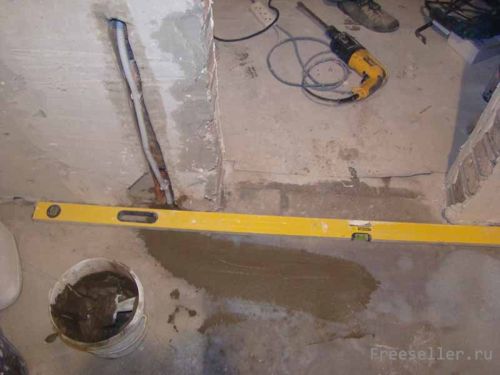

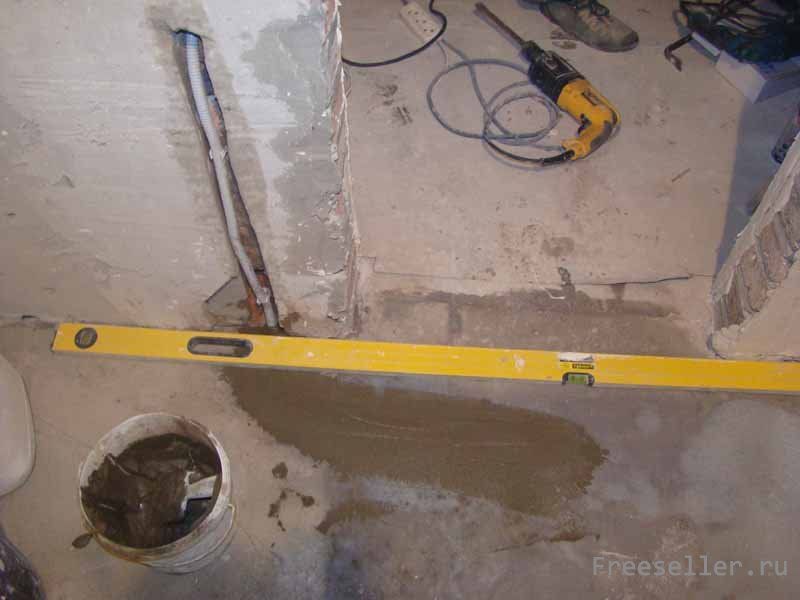

И фиксируем гофру плиточным клеем смешанным с гипсом.

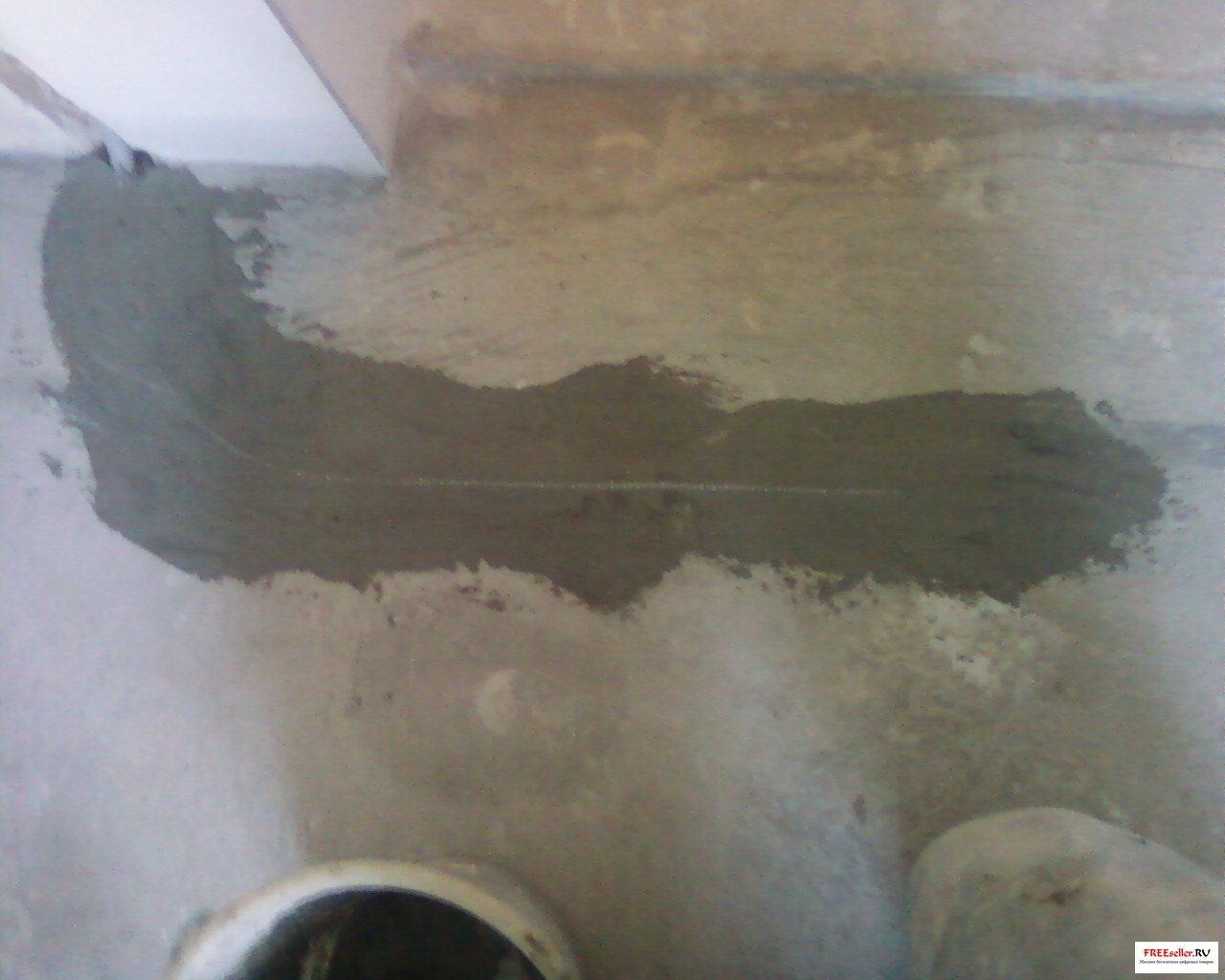

Монтаж теплого пола своими руками. Укладываем датчик температуры в гофротрубке в канавку


После чего необходимо убедиться что провод с датчиком свободно выходит и заходит из гофры. после этого можно приступать к полному заделыванию канавки.



Монтаж теплого пола своими руками. Укладываем датчик температуры в гофротрубке в канавку


Монтаж нагревательных матов

Укладываем нагревательные маты (Обратите внимание, что датчик теплого пола находиться посередине между проводами нагревательного мата.

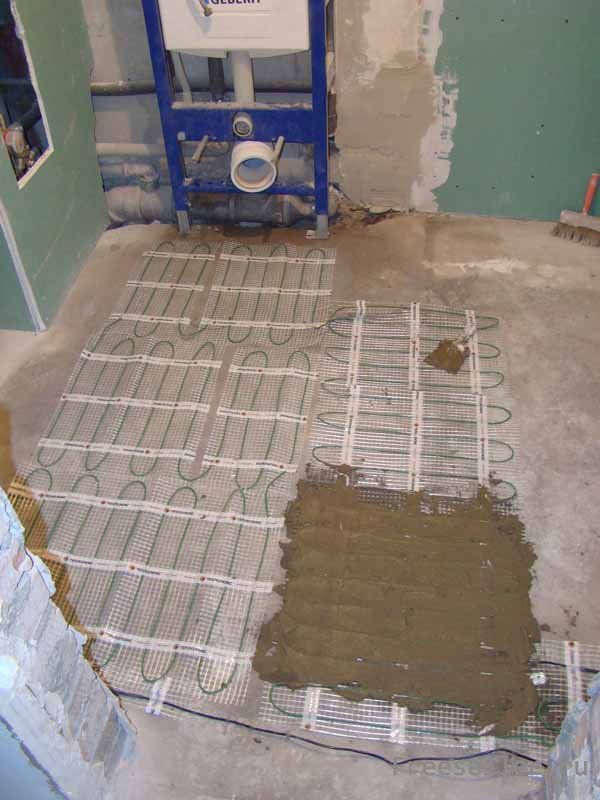

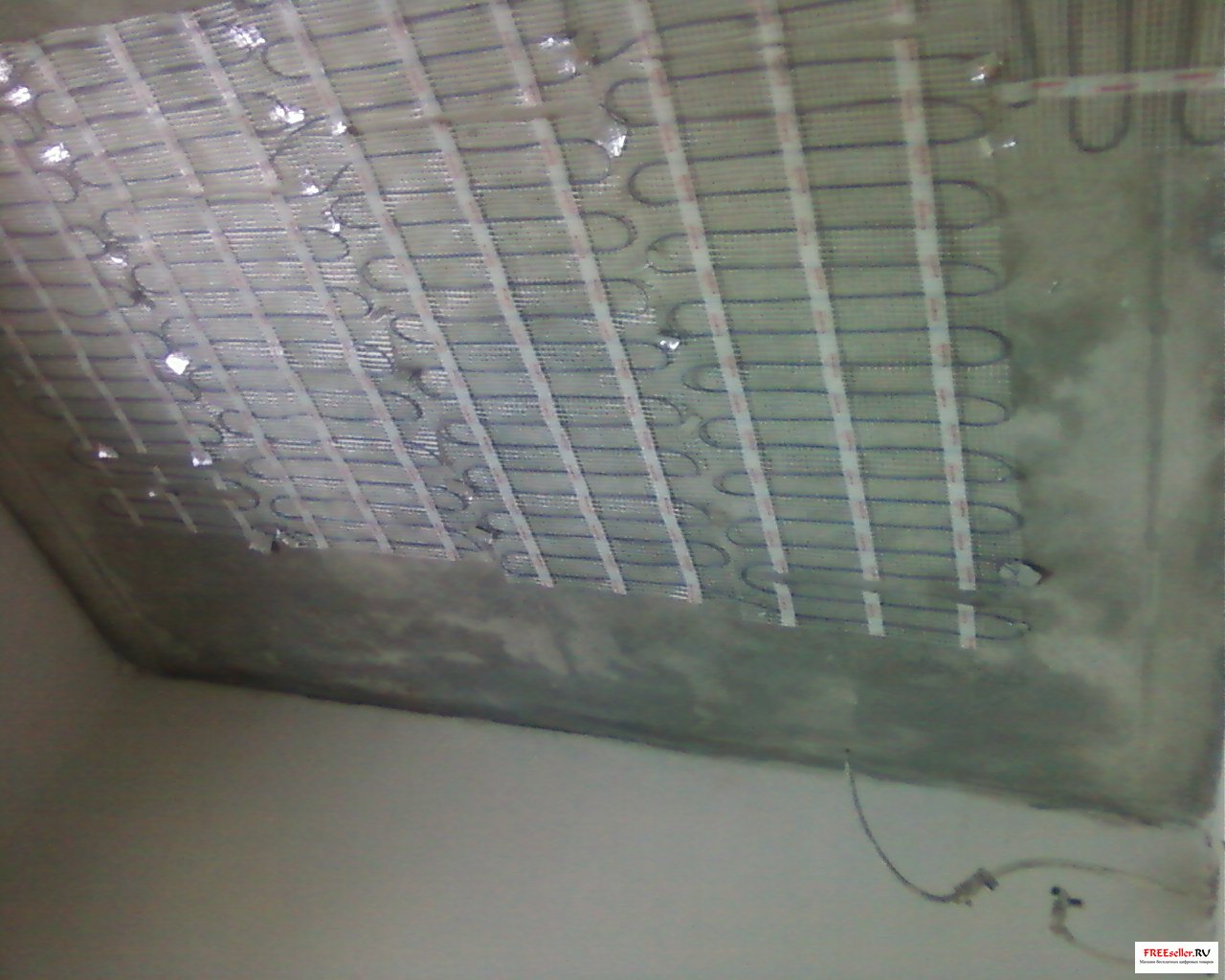

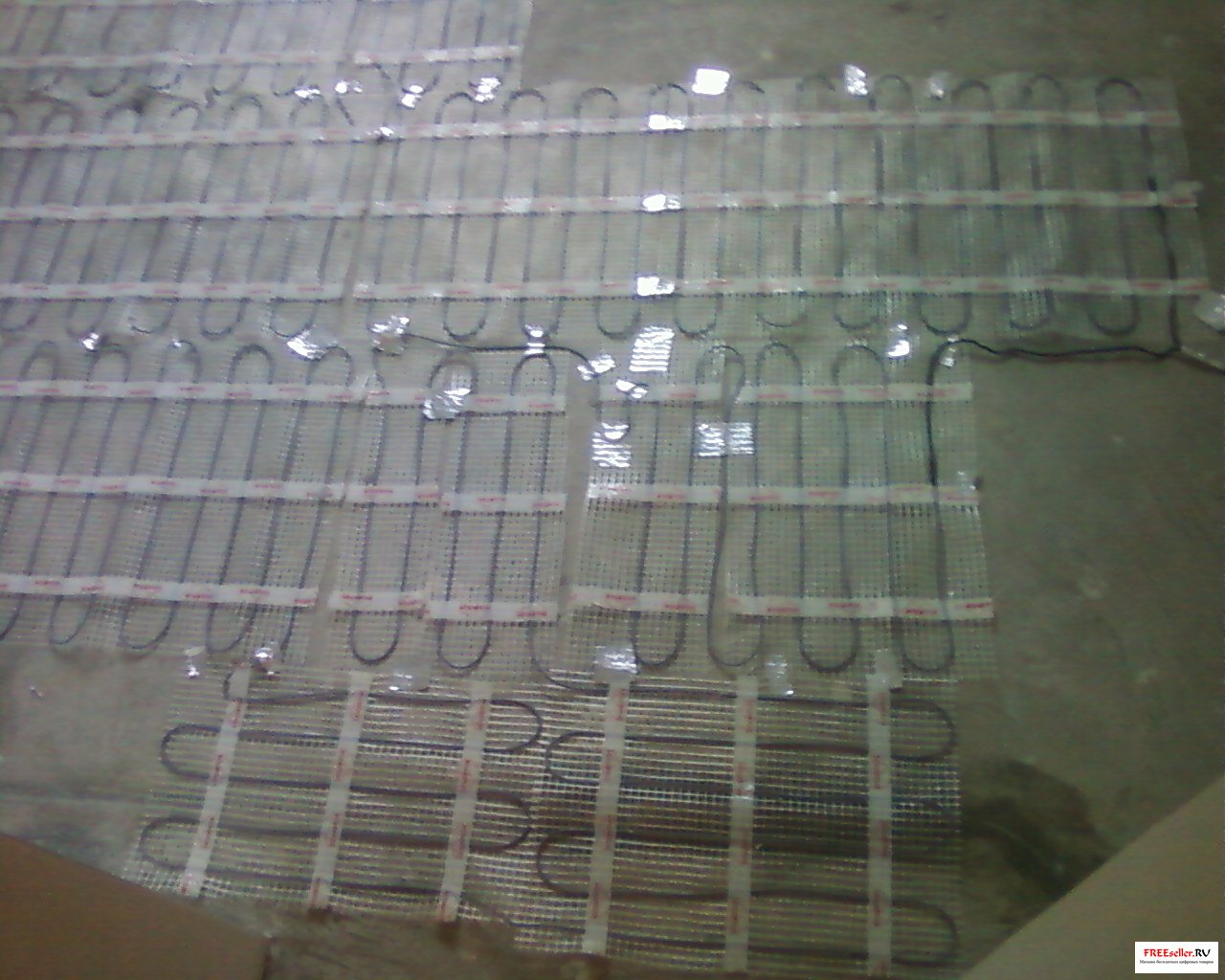

Монтаж электрического теплого пола своими руками. Укладка матов


Нагревательные маты могут резаться и изгибаться до достижения покрытия необходимой площади.

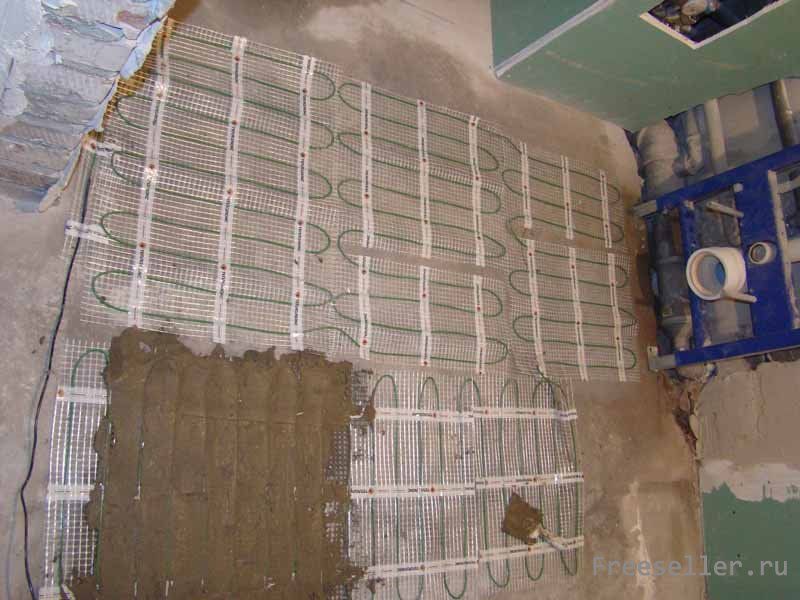

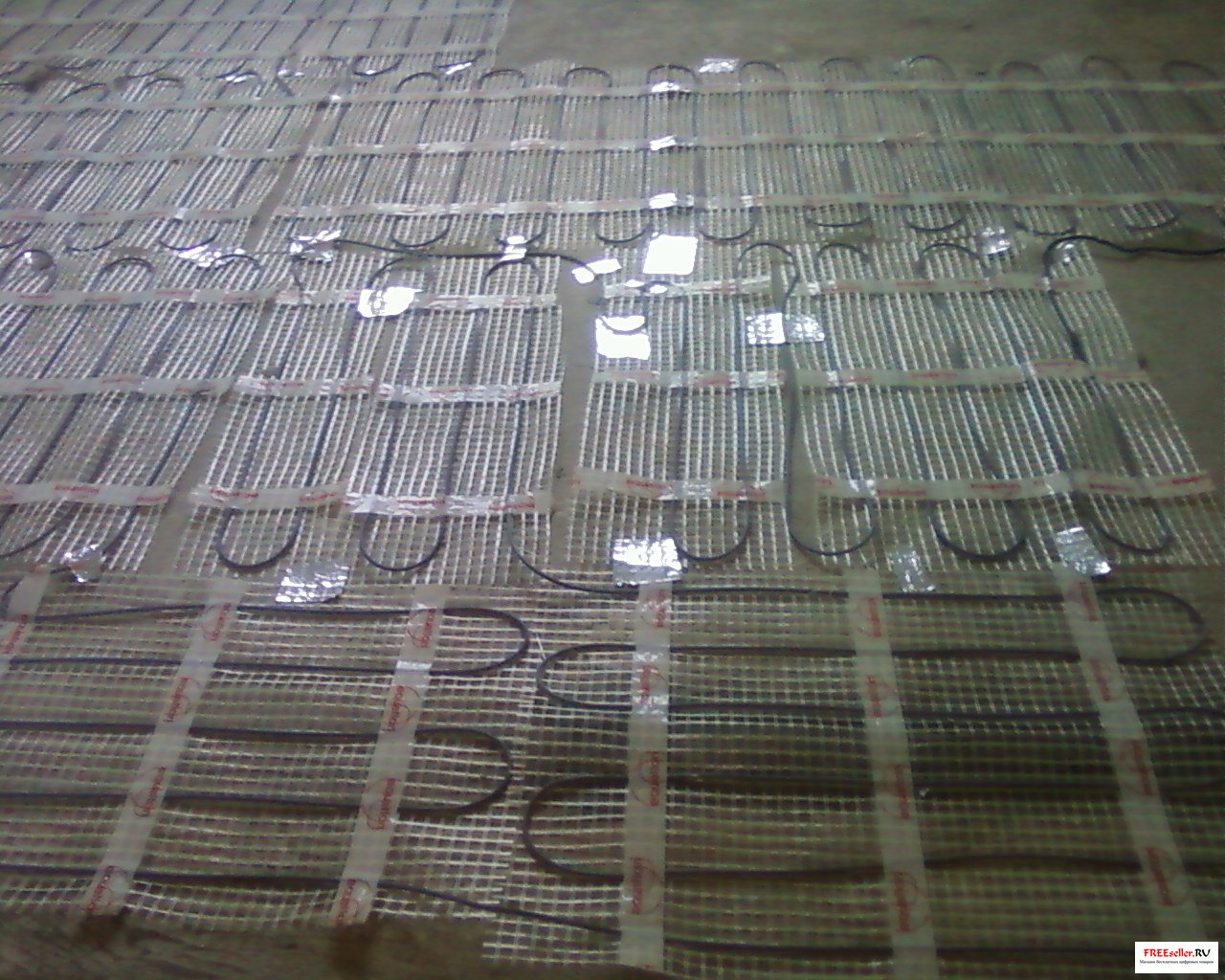

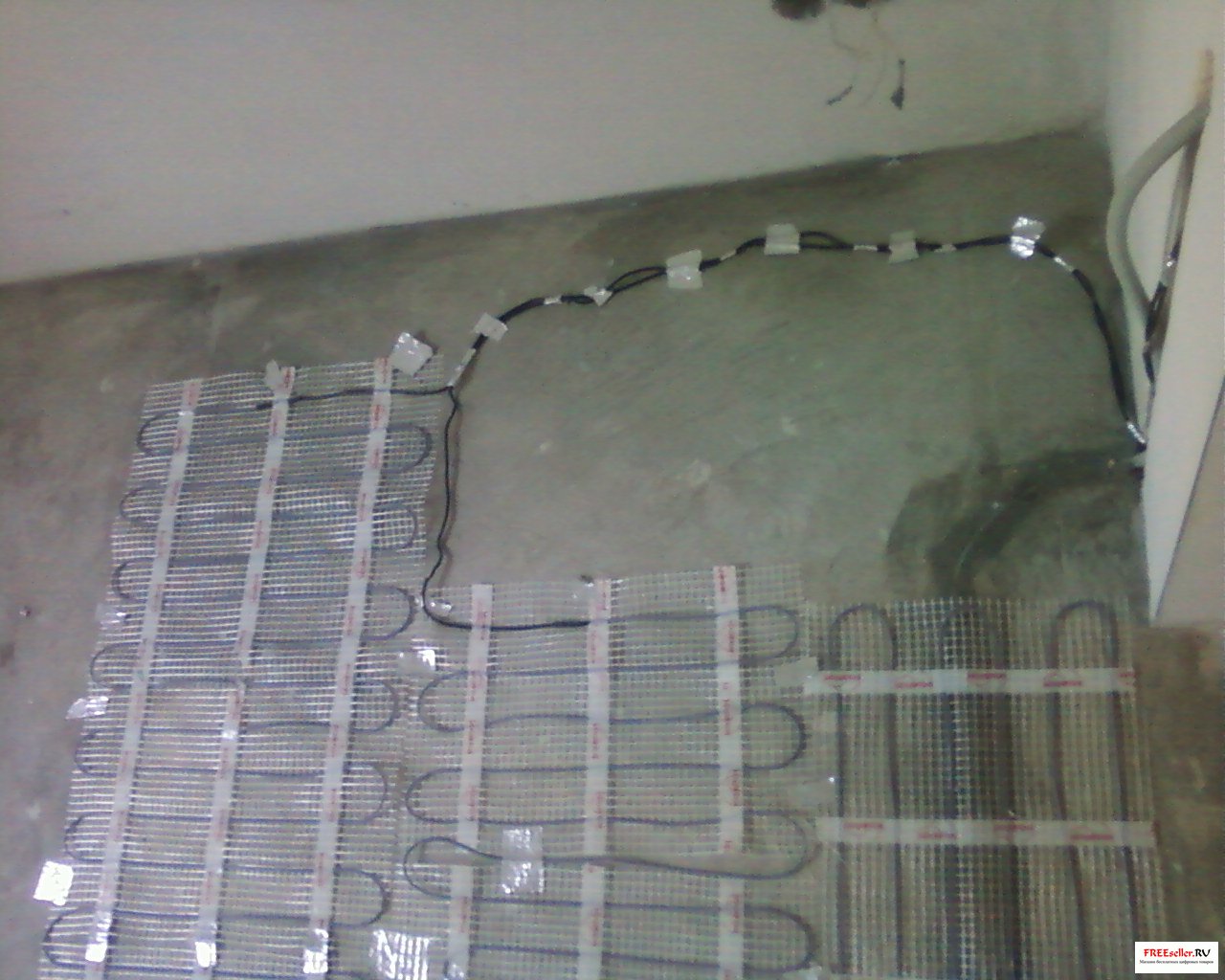

Монтаж электрического теплого пола своими руками. Укладка матовМонтаж электрического теплого пола своими руками. Укладка матовМонтаж электрического теплого пола своими руками. Укладка матов


Укладка теплого пола завершена.

Заливка матов нивелиркой

Теперь необходимо нанести на схему месторасположения термодатчика и раскладку теплого пола, для дальнейшего предотвращения повреждения при сверлении и т.п.

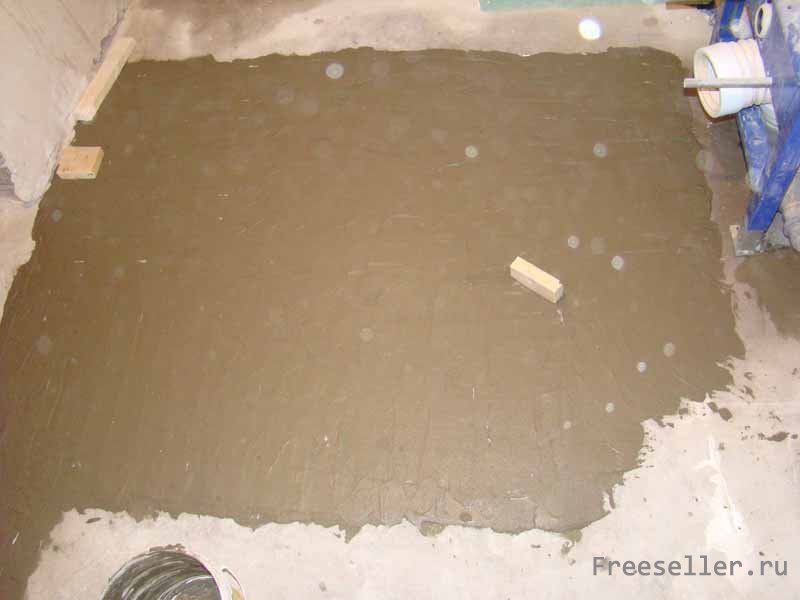

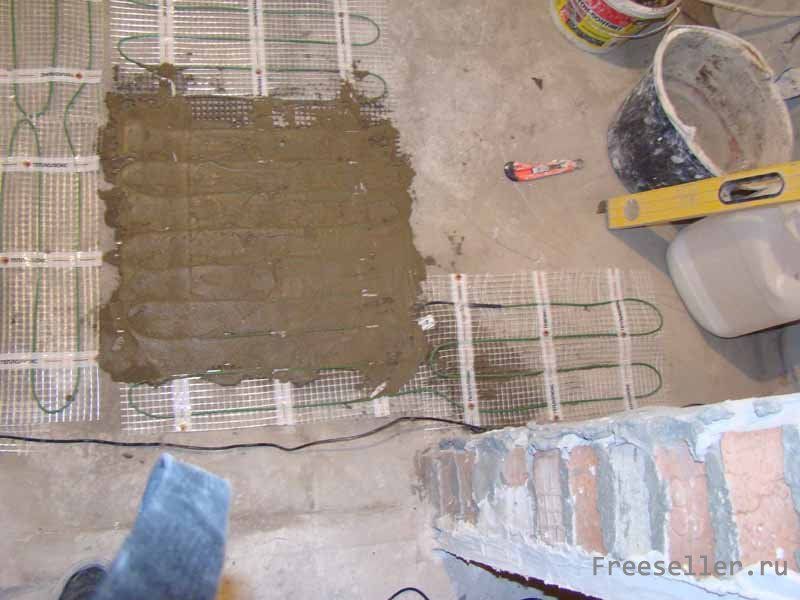

Уложенный теплый пол заливаем наливным полом или заделываем тонким слоем плиточного клея. после чего можно приступать к укладке самой плитки.

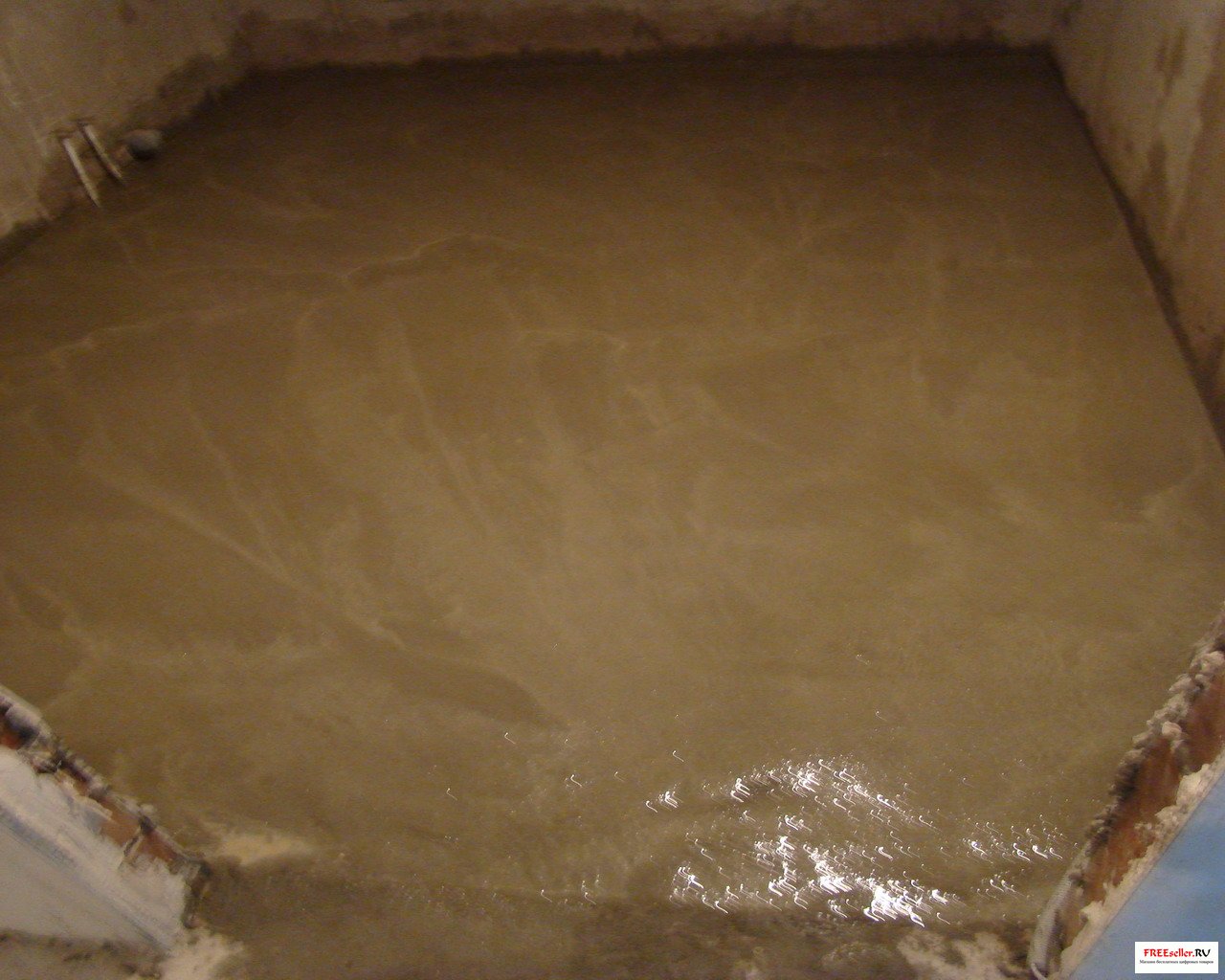

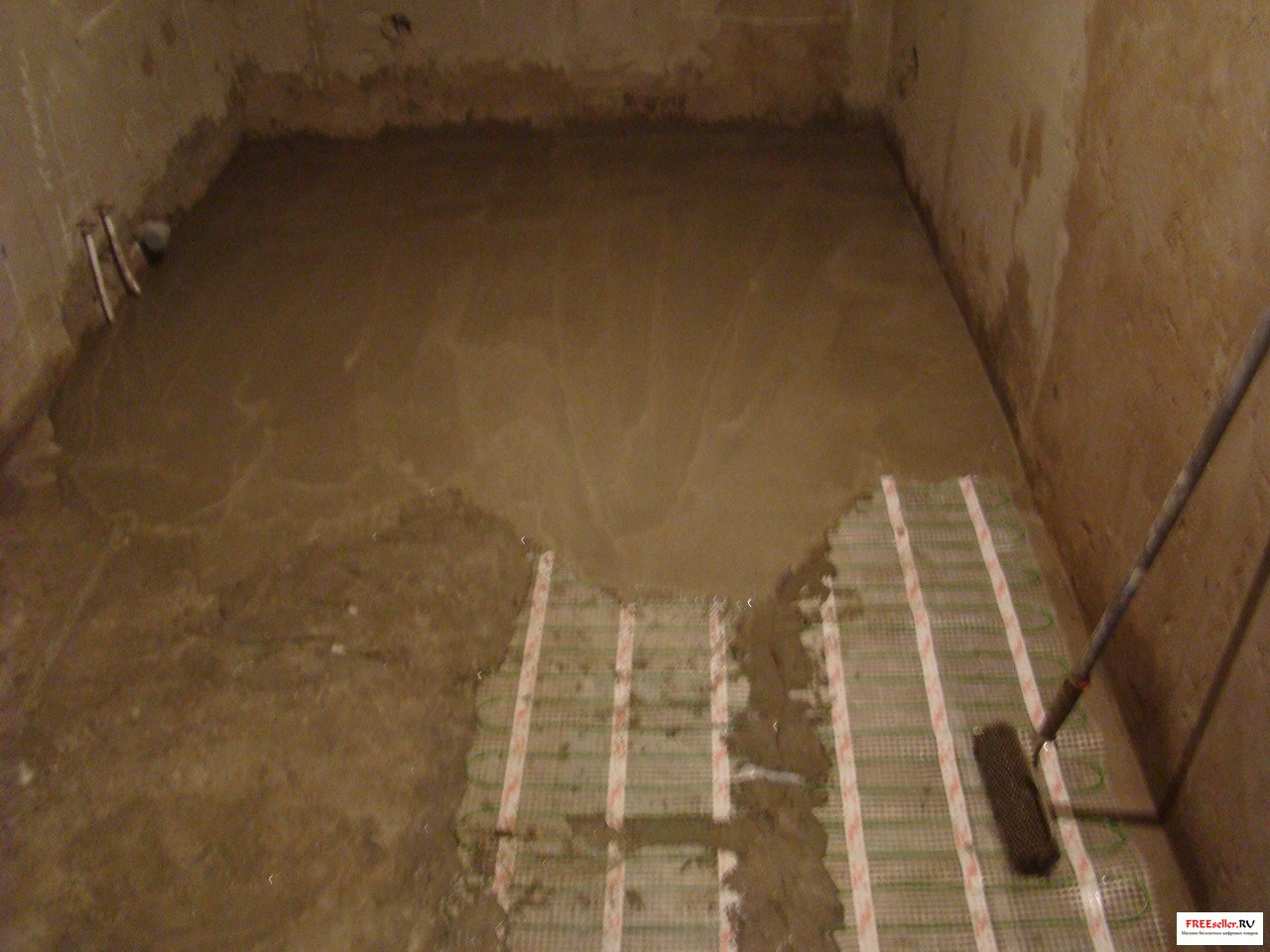

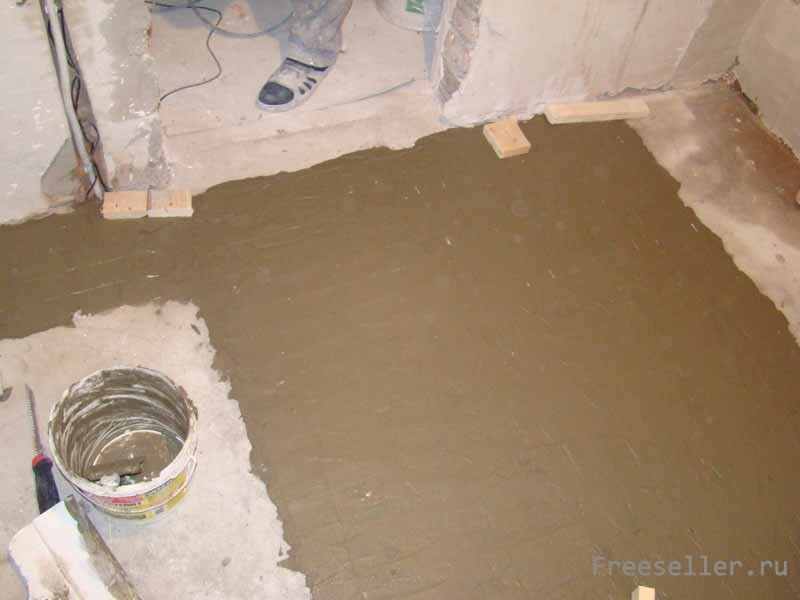

Монтаж электрического теплого пола своими руками. Заливка матов нивелирующим составомМонтаж электрического теплого пола своими руками. Заливка матов нивелирующим составомМонтаж электрического теплого пола своими руками. Заливка матов нивелирующим составомМонтаж электрического теплого пола своими руками. Заливка матов нивелирующим составом

Подключение терморегулятора

Завершающий этап монтажа теплого пола установка терморегулятора, терморегулятор устанавливается по схеме и имеет 7 проводов подключения:

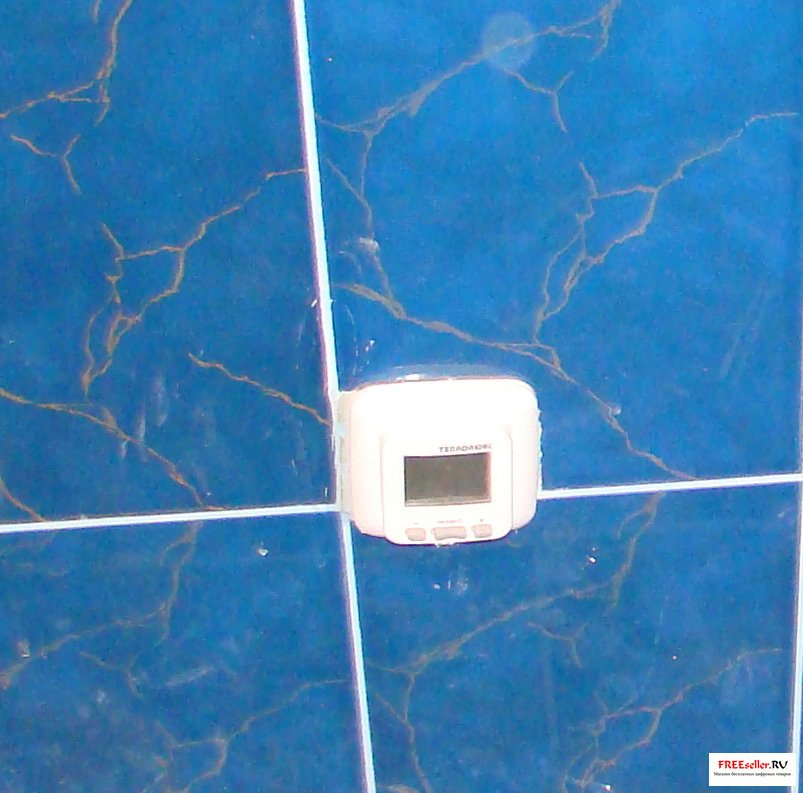

Монтаж электрического теплого пола своими руками. Установка терморегулятора.
  • 2 провода термодатчик (полярность проводов значения не имеет);
  • один провод заземления подключается вне терморегулятор с нагревательным матом;
  • Провод L и N, фаза и земля, вот тут необходимо не ошибиться;
  • 2 провода нагревательного мата - полярность подключения значение не имеет.



Подробнее о самостоятельной установке терморегулятора для теплого пола читайте здесь

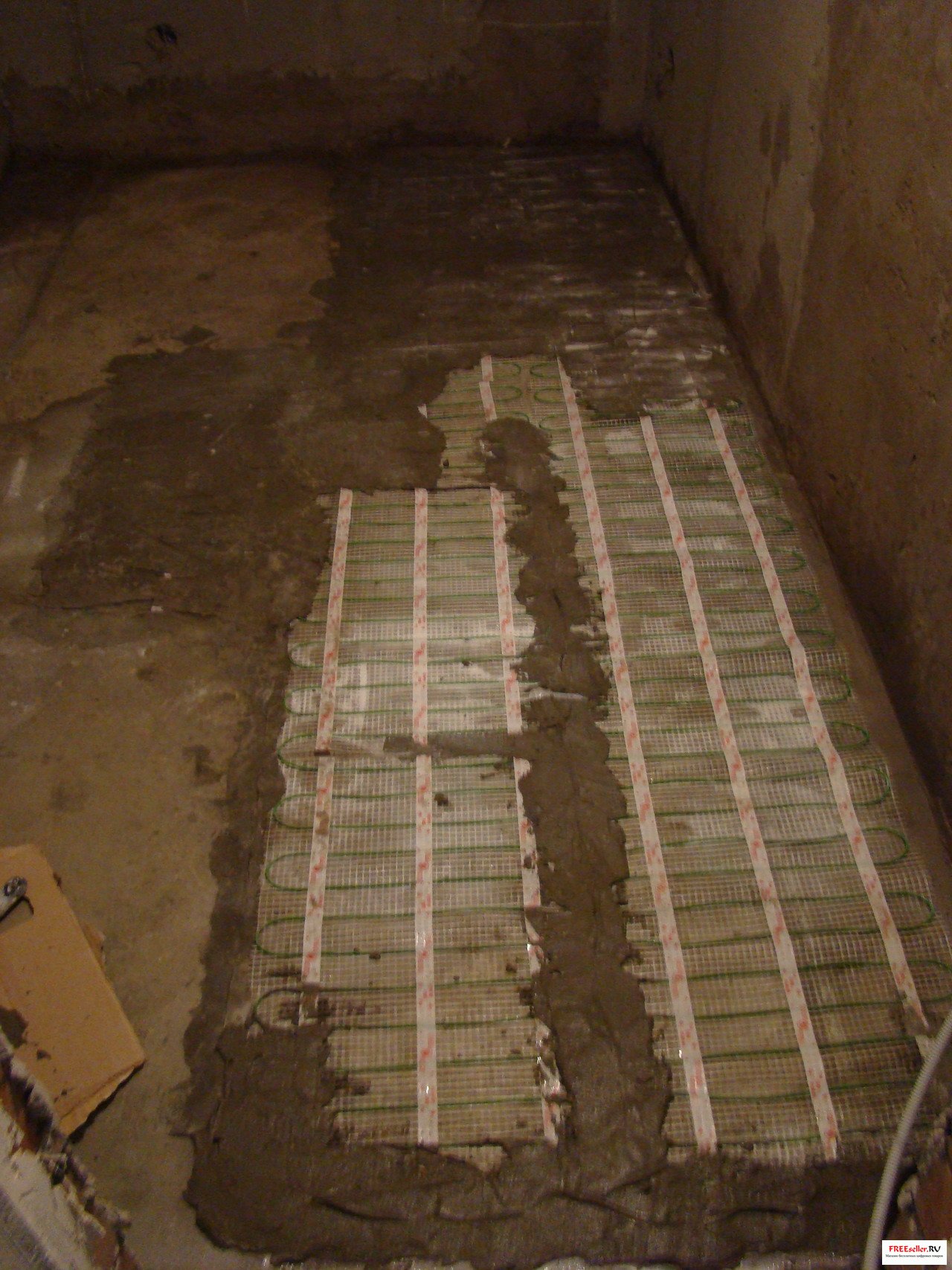

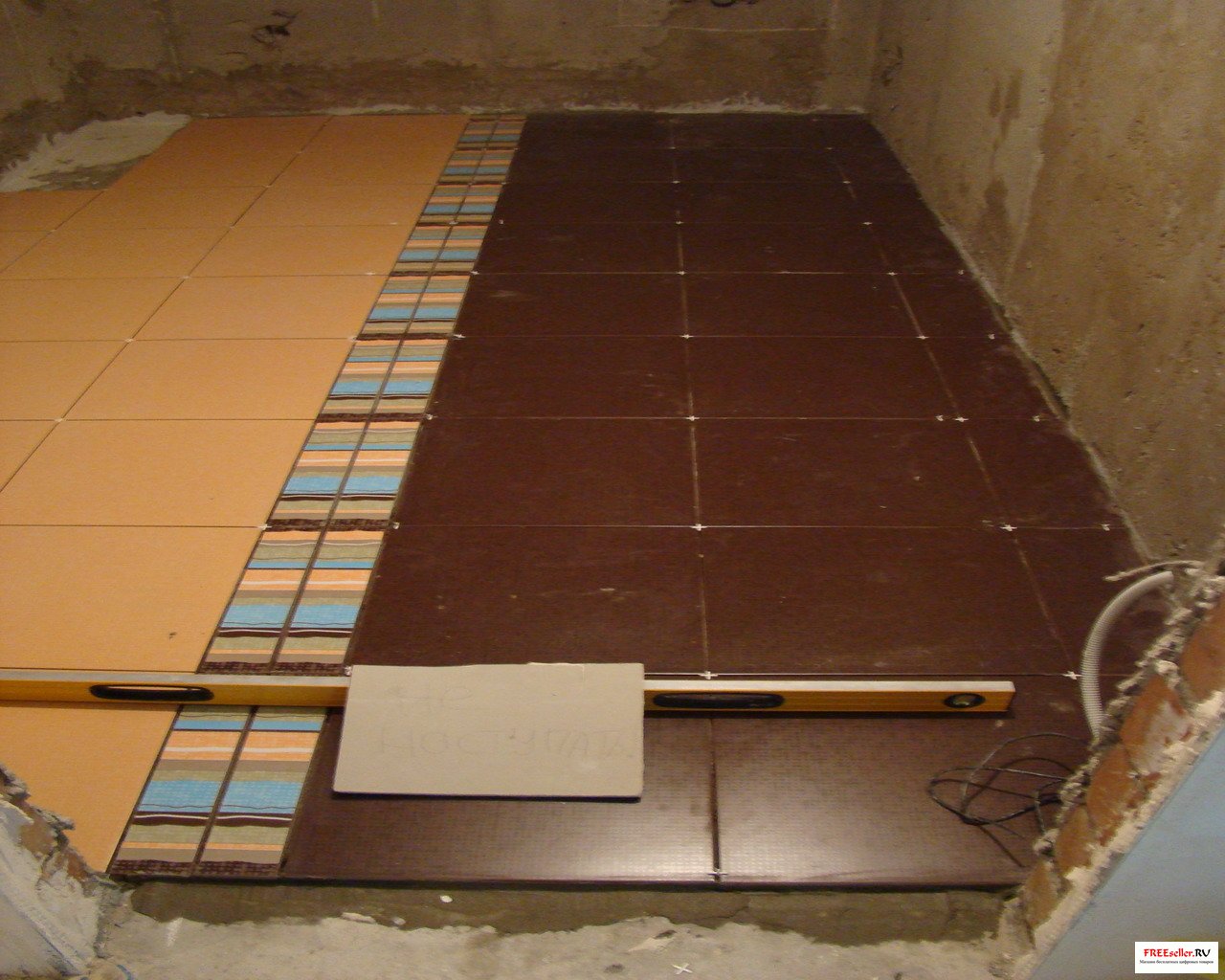

Решил добавить еще несколько фоток монтажа электрического теплого пола в ванной комнате.





 Александр Борисов, г. Самара
