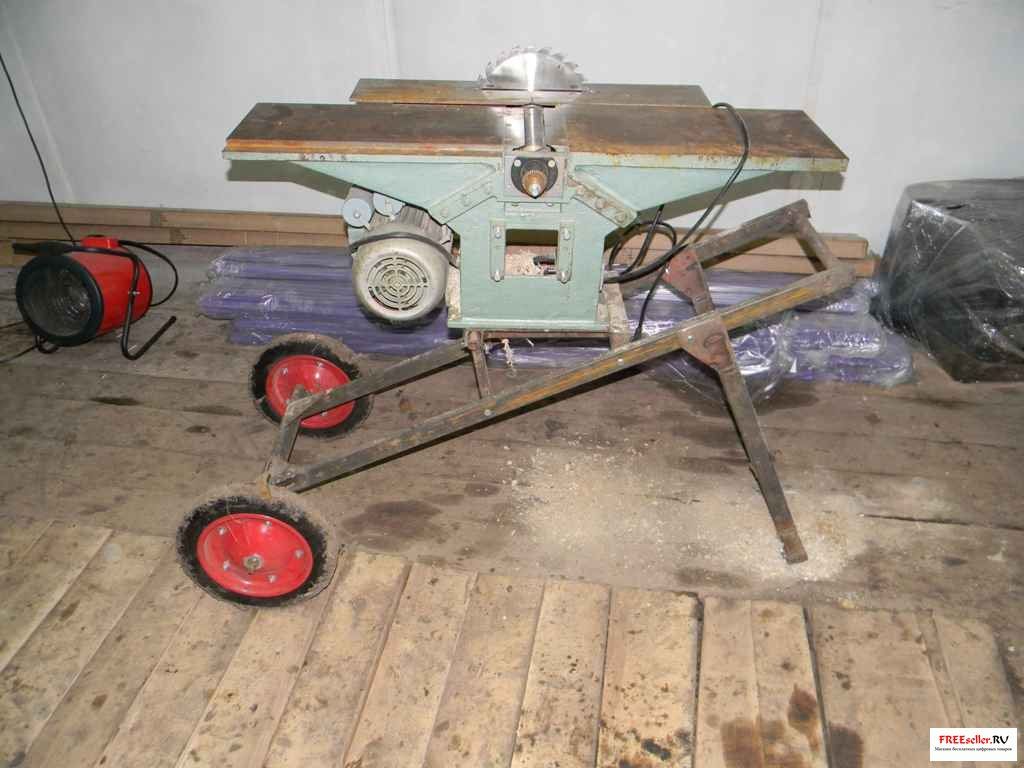

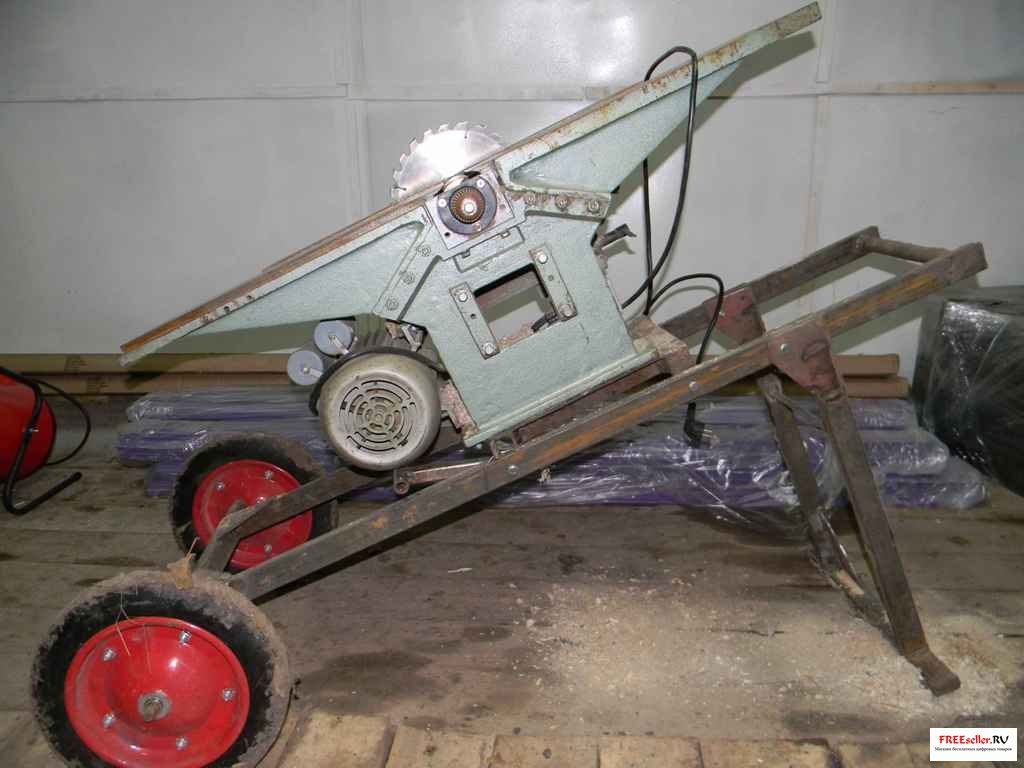

Деревообрабатывающий станок на колесах

1 комментарий 57 547 просмотров

Расчет размеров раскладушки производится следующим образом:

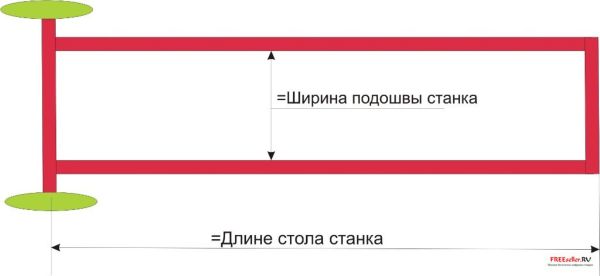

- основной элемент- прямоугольник из профиля 40*20, длина которого = длине станка, а ширина = ширине станка + 40мм.

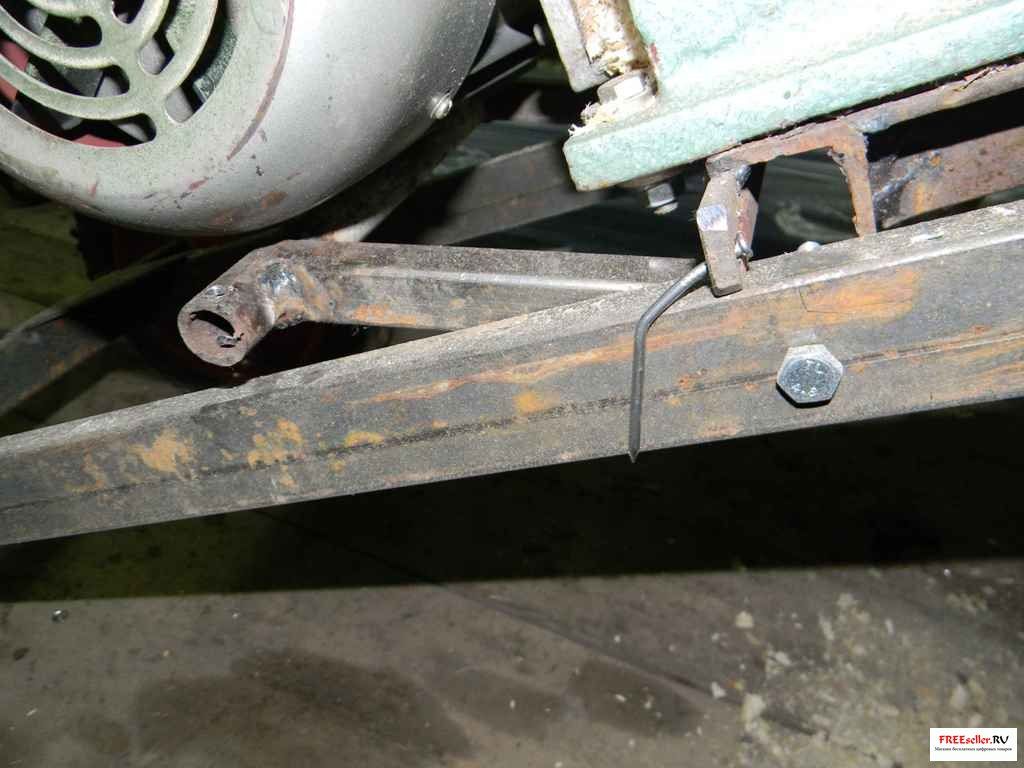

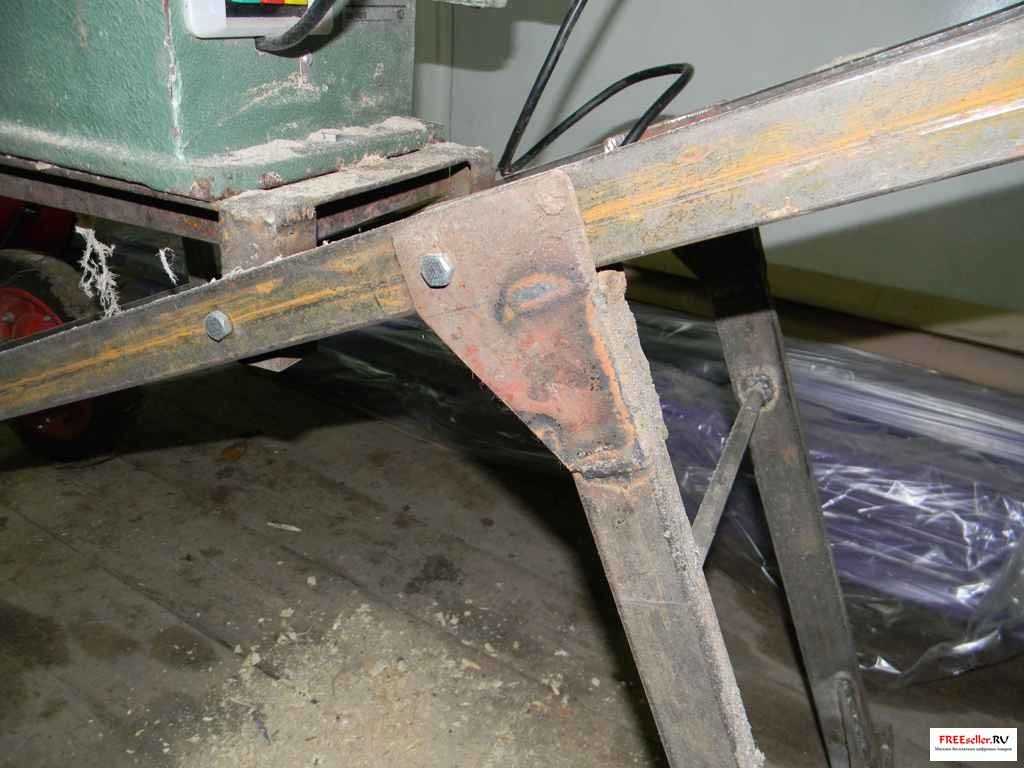

К нему же привариваются колеса и крепятся болтами еще 3 элемента - это откидная ножка, крепление под основание станка и стойка для нее.

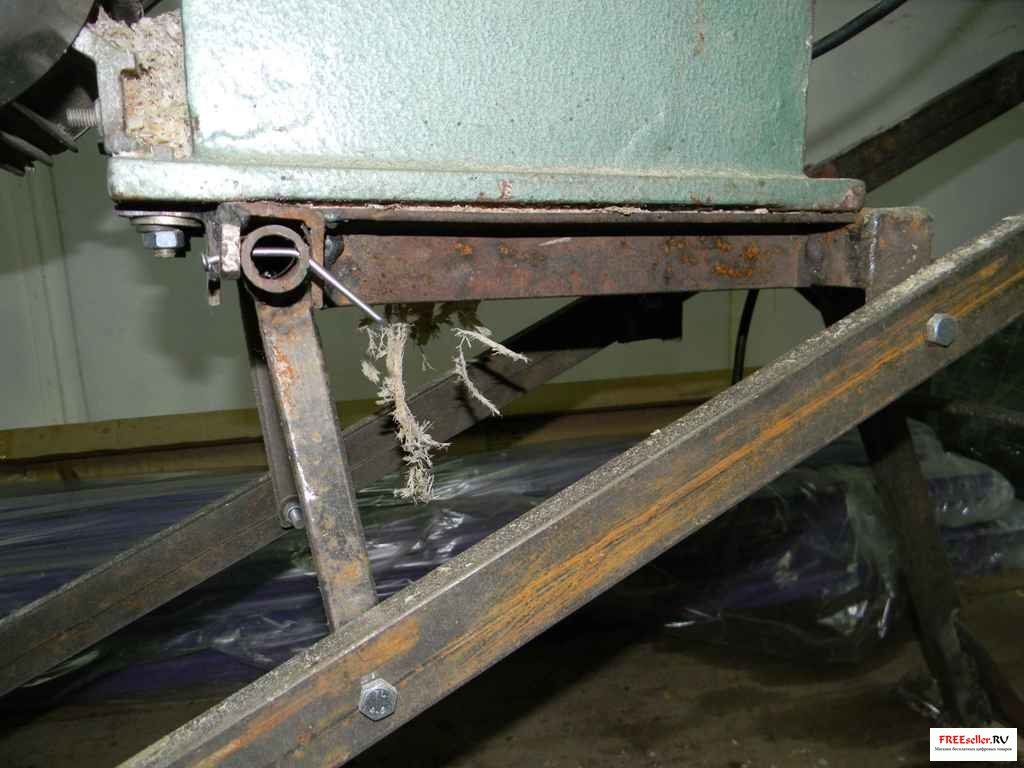

Основание под станок имеет такие же размеры, как подошва станка. Сварен он из уголков 40*40. На нем имеются 2 ушка, служащие петлями вращения.

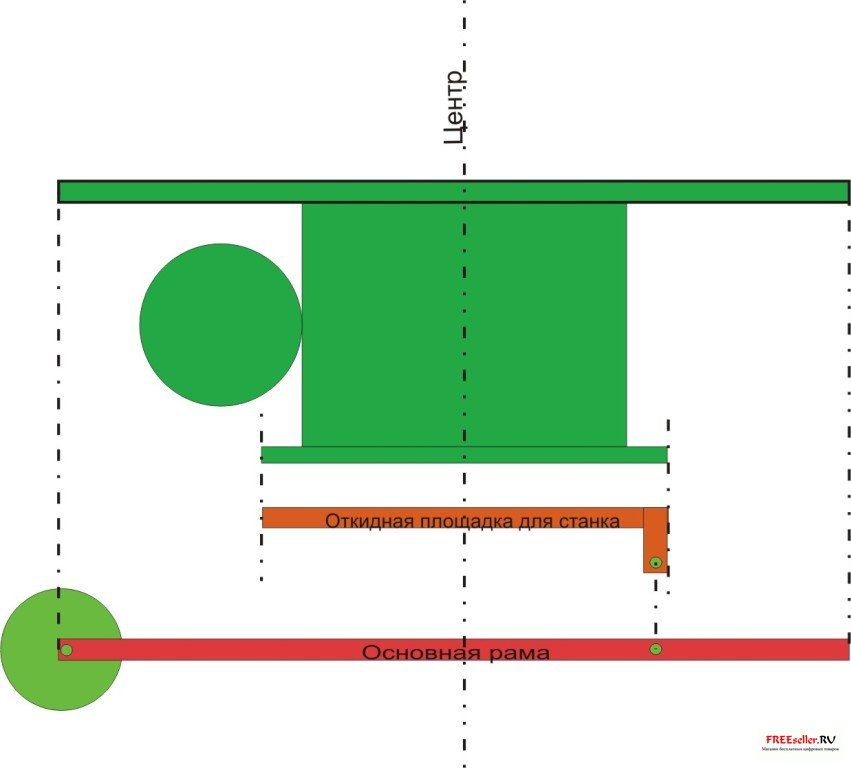

Центр подошвы станка совпадает с центром основной рамы. Точные размеры указывать не стану, так как сегодня на рынках предлагают великое множество станков, габариты которых сильно разняться.


Все определяется по ходу работы, главное- это сварить основную раму и основание, соединить их и приварить колеса.










Далее находите нужную для вас высоту расположения станка и замеряете в перпендикулярном направлении расстояние от рамы до земли- это и служит размером для откидной ножки.
