Увлажнитель воздуха своими руками


Увлажнитель воздуха своими руками.

Как сделать простейший увлажнитель воздуха из пластиковой емкости и кулера своими руками.

Для изготовления увлажнителя воздуха своими руками потребуется:



1) Пластиковый ящик - 114 рублей.

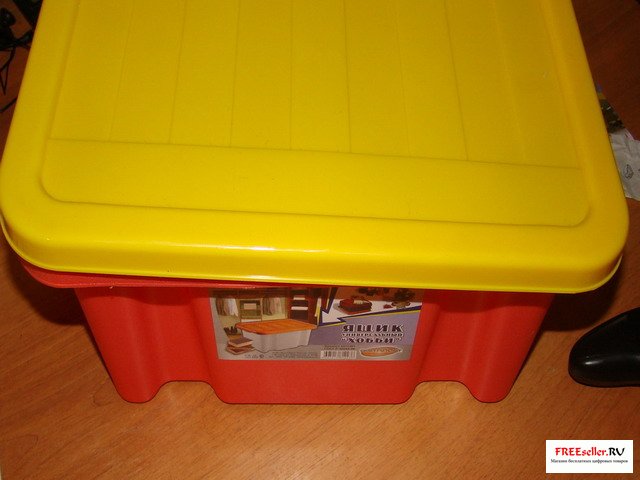

Пластиковый ящик для изготовления самодельного увлажнителя воздуха

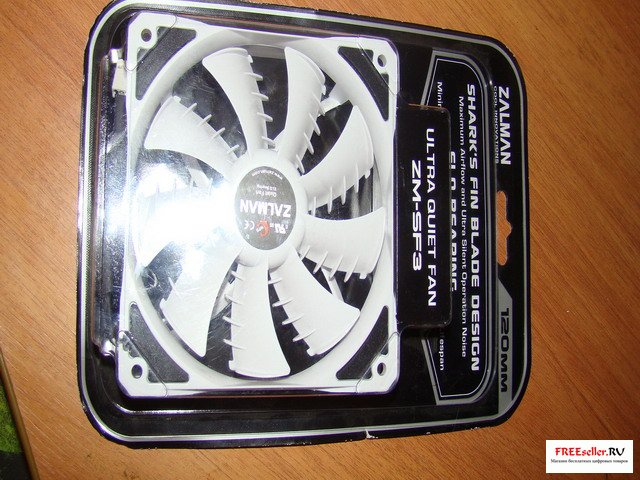

2)Вентилятор кулер от корпуса компьютера - в нашем случае кулер Zalman ZM-SF3 120 х 120 мм - 399 рублей
Самый бесшумный в своем классе 16 Db.



Кулер для изготовления самодельного увлажнителя воздуха


3) Блок питания (в нашем случае использовалась зарядка от сотового телефона Samsung), в дальнейшем увлажнитель воздуха подключили через блок питания Robiton с регулировкой напряжения от 3 до 12 Вольт.

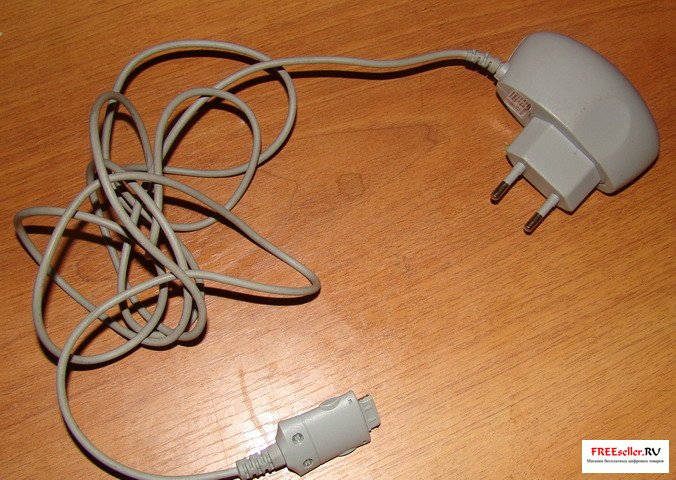

Зарядное устройство от телефона для изготовления самодельного увлажнителя воздуха

Зарядку заменили на блок питания из-за того что изначально думали что выдает 9 вольт, а оказалось всего 6 вольт, что явно недостаточно для нормальной скорости вентилятора.

Из инструментов потребуется:

1) Паяльник, лучше всего маломощный (хотя мы использовали на 100 Вт),
2) Дрель со сверлами.
3) Нож канцелярский


Изготовление увлажнителя воздуха

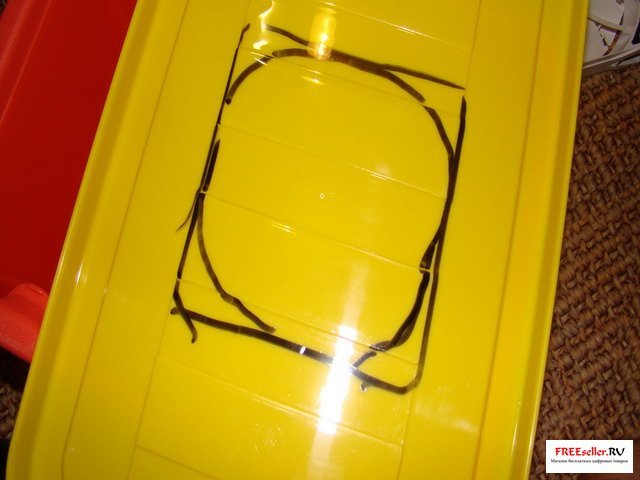

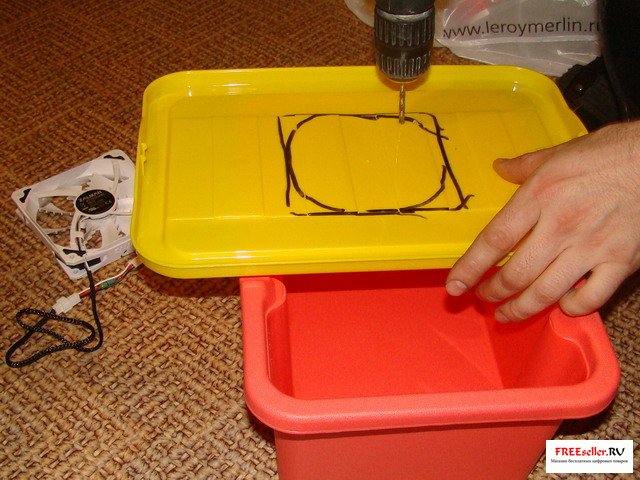

На крышке от пластикового ящика наметили маркером место крепления вентилятора, и просверлили несколько дырок для крепления кулера.

Делаем самодельный увлажнитель воздуха из пластикового ящика

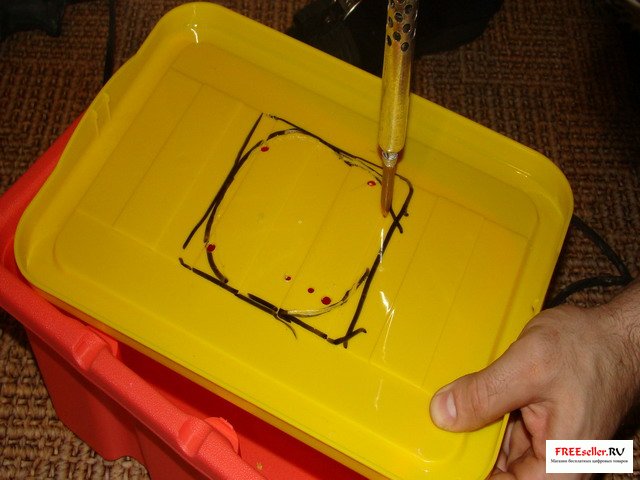

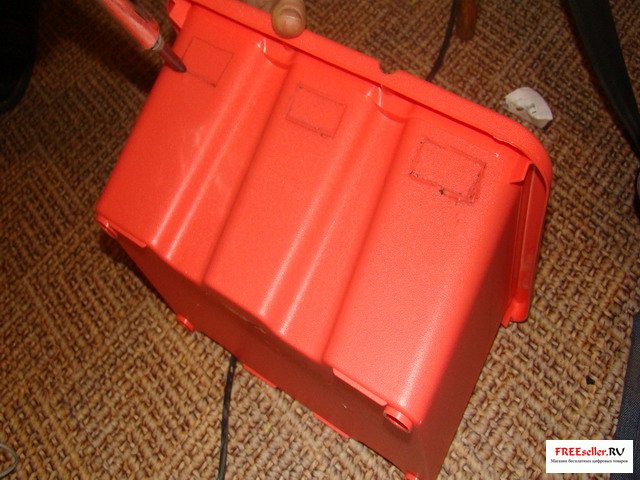

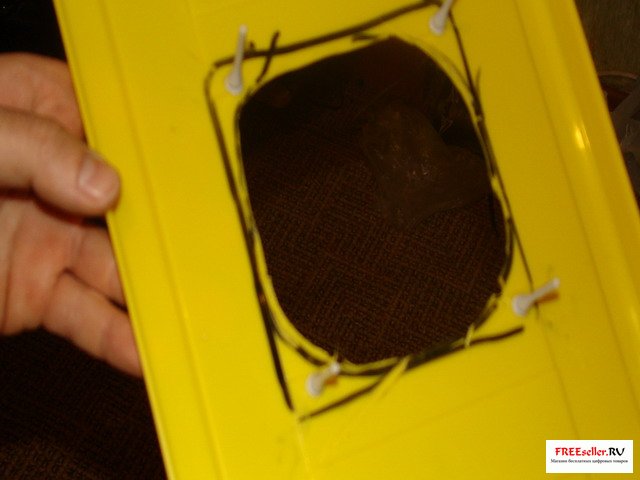

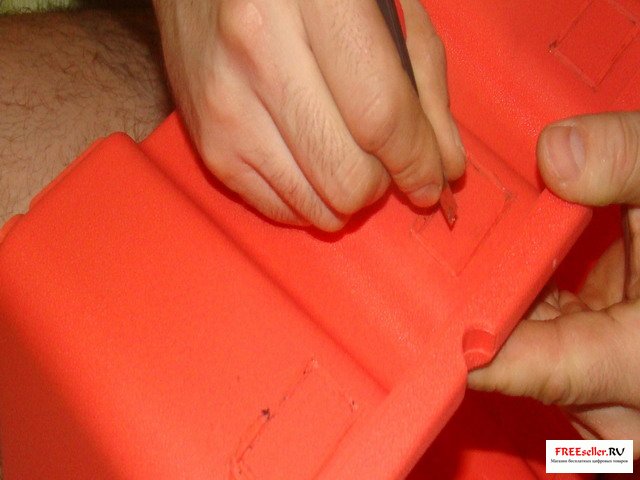

По разметке прошлись нагретым жалом паяльника на 100 ВТ ( для этих целей используйте лучше маломощный 25-40 ВТ, будет аккуратнее) и сделали расплав примерно на половину толщины стенки.

Пластмасса очень хрупкий материал - и вырезать отверстие с помощью паяльника можно быстрее не сломав пластмассу.


Делаем самодельный увлажнитель воздуха из пластикового ящика

Делаем самодельный увлажнитель воздуха из пластикового ящика

Делаем самодельный увлажнитель воздуха из пластикового ящика

Делаем самодельный увлажнитель воздуха из пластикового ящика


Подсоединили зарядку от сотового телефон к кулеру, пропаяли и тщательно замотали изолентой.


Делаем самодельный увлажнитель воздуха из пластикового ящика

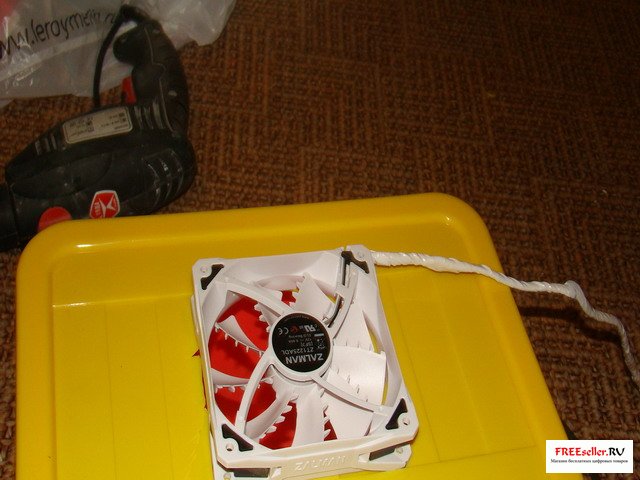

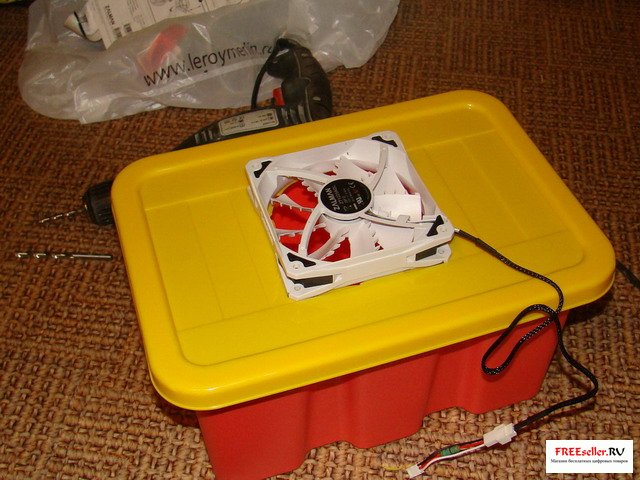

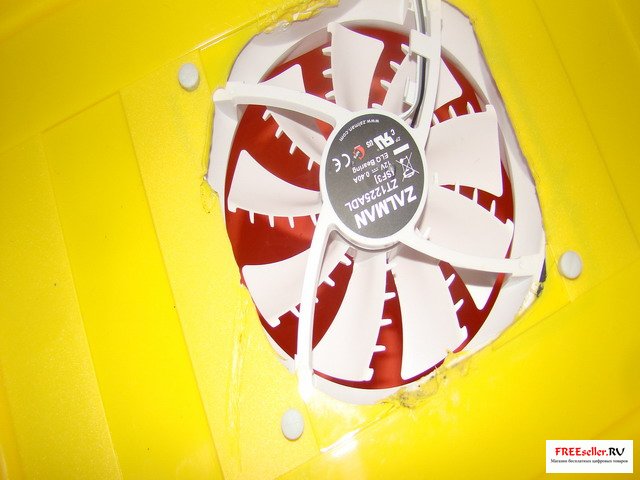

Смонтировали сам кулер на крышке пластикового контейнера, для этого в специально просверленные дырки вставили резиновые крепления (идущие в комплекте с вентилятором) и натянули их через вентилятор.


Делаем самодельный увлажнитель воздуха из пластикового ящика

Делаем самодельный увлажнитель воздуха из пластикового ящика

Делаем самодельный увлажнитель воздуха из пластикового ящика

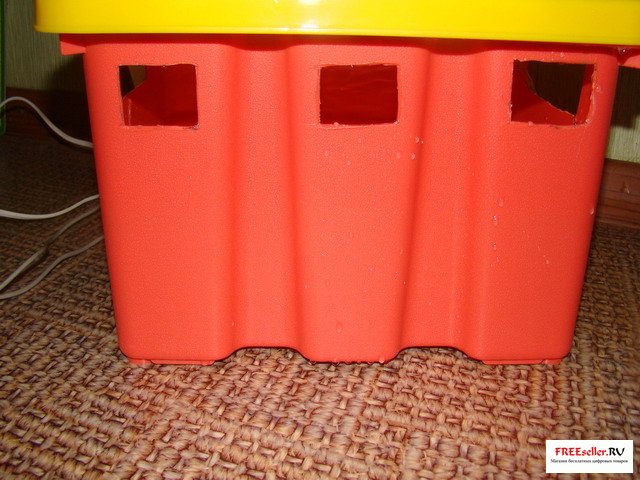

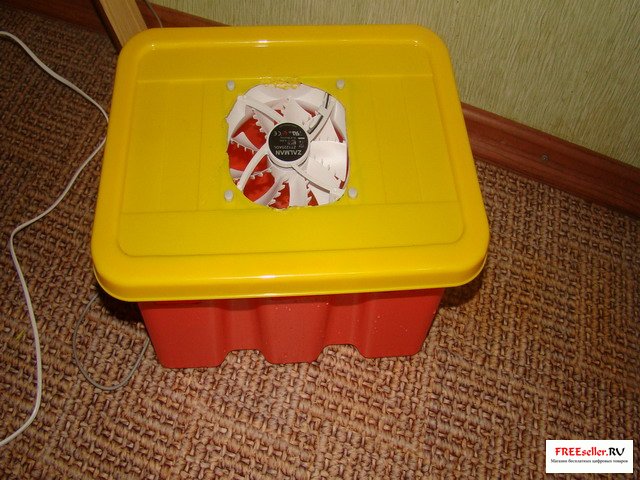

Увлажнитель воздуха готов.

Делаем самодельный увлажнитель воздуха из пластикового ящика

Увлажнитель воздуха из пластикового ящика своими руками

Увлажнитель воздуха из пластикового ящика своими руками


Заполняем самодельный увлажнитель воздуха водой и проводим тестирование, измеряем влажность в помещении с помощью домашней метеостанции (гигрометра или психрометра).

Эффект получился не очень (проверили зарядку она выдает вместо 9 Вольт всего 6 Вольт) этого явно мало, подключили увлажнитель к блоку питания Robiton на 12 Вольт - результат изменился.

Несколько фоток подключения блока питания Robiton.

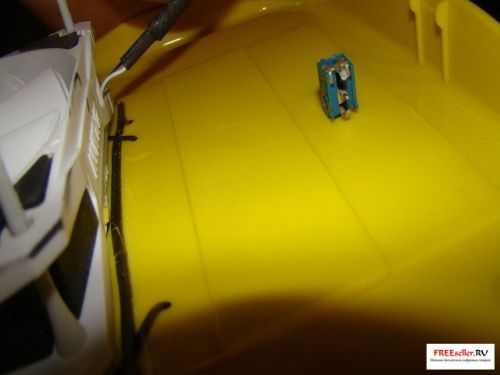

Для подключения блока питания использовался 3,55 мм разъем для наушников (от старого китайского радиоприемника).


Увлажнитель воздуха своими руками - электрика

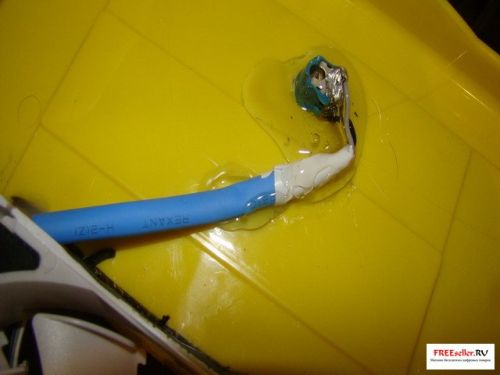

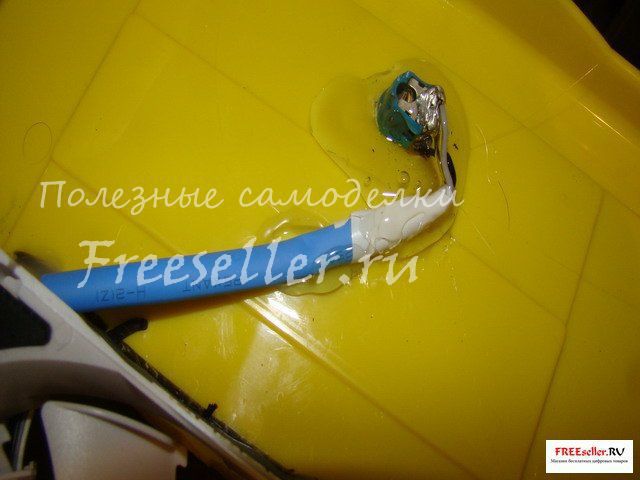

После пайки и монтажа разъема все было изолировано с помощью клеевого пистолета с клеевыми стержнями.

Увлажнитель воздуха своими руками - электрика

Данные тестирования увлажнителя воздуха:


До увлажнителя воздух в повешении был с влажностью 18 %, после подключения прибора на несколько суток влажность воздуха остановилась на 35%, конечно немножко далеко от комфортного, но гораздо лучше для сухого помещения зимой.

Летом результат будет гораздо выше.

Примечание: очень эффективны в увлажнении воздуха ультразвуковые увлажнители, они способны привести влажность в повешении до нормальной всего за несколько часов и поддерживать ее при постоянном подливе воды (расходуется примерно 3-4 литра в сутки).

Александр Борисов, г. Самара
