Как паять полипропиленовые трубы

Подробная технология раструбной пайки (сварки) труб из полипропилена.


Полипропиленовые трубы - трубы собираемые методом диффузионной сварки при помощи фитингов: муфт, уголков, тройников и т.п. Расчетный срок службы труб из полипропилена составляет более 50 лет.



Необходимо также отметить, что заявленный производителем срок службы полипропиленовых труб - 50 лет, подразумевает, что трубопровод будет эксплуатироваться при нормальном давлении и нормальной температуре. То есть трубы могут выдерживать долгосрочные значительные давления, но температура транспортируемой жидкости при этом должна быть низкой либо, наоборот, температура жидкости может быть очень высокой, но давление при этом должно быть низким.


При высоком давлении и высокой температуре срок службы трубы резко сокращается и может доходить до 1-5 лет. Для определения срока службы труб, эксплуатирующихся в экстремальных условиях, существует специальная таблица. Мы не будем приводить ее в данной книге, поскольку на бытовом уровне таких долгосрочных нагрузок в домашних трубопроводах не возникает, а кратковременные аварийные ситуации, связанные с резким скачком давления или резким скачком температуры транспортируемой жидкости, труба выдержит.


Полипропиленовые трубы бывают серые, белые, черные и зеленые.


Цвет, кроме черного, не означает каких-либо ограничений но применению труб. Черный цвет трубы показывает, что она наиболее защищена от ультрафиолетового излучения.


В полипропиленовых водопроводах используются неразъемные соединения, трубы собираются на сварных фитингах один раз навсегда.



Трубы из полипропилена могут быть использованы для:



  • Водоснабжения домов: устройство стояков, устройство труб, присоединение труб к сетям водоснабжения из металлических труб
  • Отопления дома : устройство стояков отопления. Устройство труб от отопления, подключения к котельной установке, присоединение к металлическим радиаторам.



Длительный срок службы труб из полипропилена позволяет использовать их для прокладки всех видов трубопроводов:

  • открытой прокладки;
  • прокладки по стене;
  • в закрытой прокладке;

 Трубы из полипропилена делятся на 4 категории



  • PN 10- тонкостенный вариант, для холодного водоснабжения (до +20°С), номинальное рабочее давление 1 МПа (10,2 кг/см/2);
  • PN 16- разводка холодной воды повышенного давления и трубопроводы центрального отопления пониженного давления;
  • PN 20- универсальная труба применяется, для холодного и горячего водоснабжения (температура до +80°С), номинальное давление 2 МПа (20.4 кг/см2);
  • PN 25- армированные алюминиевой фольгой, для горячего водоснабжения и центрального отопления (до +95°С), номинальное давление 2,5 МПа (25,49 кг/см-).



В отличие от металлопластиковых труб прослойка из алюминия в этих трубах находится ближе к внешней стороне и на ней, чаще всего, сделана перфорация, что позволяет не применять клей для скрепления слоев трубы. Соединение внешнего и внутреннего слоя полипропилена между собой либо с алюминиевой прослойкой происходит через перфорированные отверстия, которые, в свою очередь, у различных фирм-производителей могут быть сквозными или поверхностны лги. Непосредственное соединение полипропилена с алюминием значительно повышает стабильность и прочность труб.



Благодаря такому соединению трубы PN 25 имеют более тонкие стенки, чем обычные полипропиленовые грубы и позволяют обеспечивать больший расход жидкости.



Предназначены для специального использования - главным образом, в отопительных трубопроводах, а также в трубопроводах горячего водоснабжения, но могут применяться и для систем холодного водоснабжения.



А также позволяют осуществлять подключение полипропиленового трубопровода к металлическому. Трубы экологически чисты и с успехом применяются в трубопроводах холодного и горячего водоснабжения и отопления. Благодаря фитингам с хромированными и латунными вставками трубы легко комбинируются с имеющейся стальной арматурой и сантехническими приборами.

Фитинги применяемые для соединения полипропиленовых труб

Соединительные фитинги



Резьбовые фитинги для полипропиленовых труб



Сварка (пайка) полипропиленовых труб



Для сварки труб диаметром до 63 мм преимущественным типом соединения является раструбная или муфтовая сварка. При этом соединение двух труб происходит при помощи третьей детали - муфты, а создание резьбовых и других стыковочных узлов происходит при помощи фитингов, имеющих раструб.



Для сварки труб диаметром выше 63 мм рекомендуется стыковая сварка, как не требующая дополни тельных деталей и самая надежная. При наличии фитингов соответствующего диаметра допускается муфтовая сварка. Рекомендуемый вид разборного соединения для диаметров более 63-го - фланцевый стык. Это более сложный вариант соединения полипропиленовых труб, требующий профессионального оборудования и мастерства, поэтому этот вариант в данной статье упускается.



Раструбная сварка



При сварке труб диаметрами до 40 мм можно использовать ручной сварочный аппарат, при сварке труб диаметрами более 40 мм рекомендуется применять аппараты с центрирующими приспособлениями. При использовании центрирующих приспособлений следует руководствоваться инструкциями по их эксплуатации.



Для соединения полипропиленовых деталей трубопроводов используют сварочные аппараты со специальными насадками.

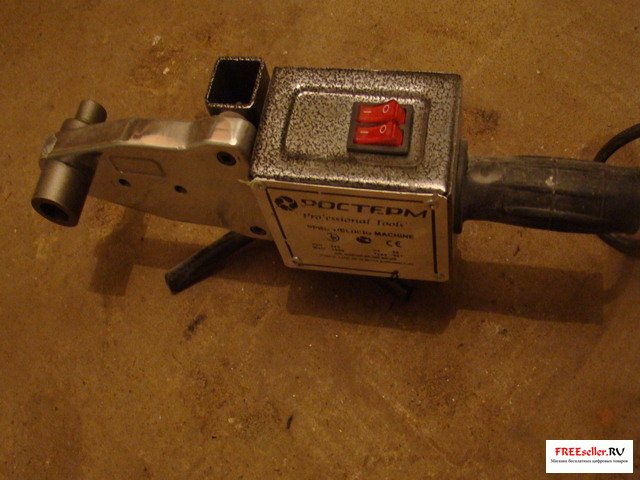

Сварочный аппарат для сварки полипропиленовых труб

Рис.1. Сварочный аппарат для сварки полипропиленовых труб.



Нагревательные элементы (насадки) представляют собой гильзу для оплавления наружной поверхности конца трубы и дорн для оплавления внутренней поверхности раструба соединительной детали.
Стандартные насадки покрыты антипригарным материалом - тефлоном, и имеют диаметры от 16 до 40 мм. В процессе работы необходимо следить за чистотой и целостностью тефлонового покрытия. После каждого эпизода сварки, пока они еще горячие, насадки очищаются брезентовой ветошью или деревянными скребками. В холодном состоянии очистка насадок от налипшего слоя пластмассы недопустима.

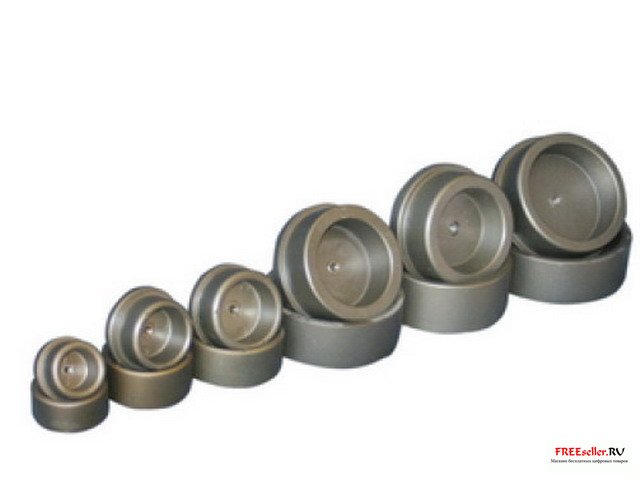

Насадки для сварки полипропиленовых труб диаметром 20, 40, 32, 40, 50, 63



Рис.2. Насадки для сварки полипропиленовых труб диаметром 20, 40, 32, 40, 50, 63.



Сварочный аппарат устанавливают на ровной поверхности и закрепляют на нем с помощью специальных ключей сменные нагреватели необходимого размера. Желательно установить весь необходимый набор насадок (см. рис. 3) на посадочные места аппарата до нагрева аппарата.

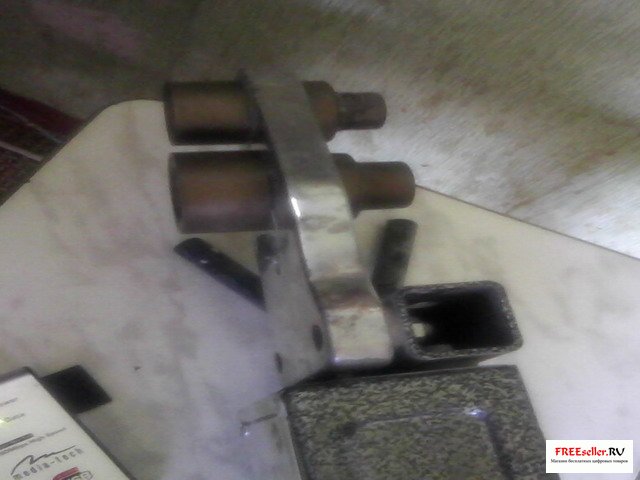

Cварочный аппарат до нагрева с установленными насадками для сварки полипропиленовых труб.

Рис.3. Сварочный аппарат до нагрева с установленными насадками для сварки полипропиленовых труб.



С точки зрения равномерности нагрева место расположения насадки на нагревателе не имеет значения. Поэтому насадки ставят так, как удобно для монтажа. Ближе к концу ставят насадки, необходимые для работы на стене, то есть на монтируемой ветви трубопровода.

Качество соединений напрямую за висит от удобства выполнения технологических приемов, поэтому все фрагменты трубопровода, которые можно монтировать на стационарно установленном аппарате (на подставке), лучше собирать отдельно.

Сварку «на стене», особенно в неудобных местах, желательно производить с помощником.



На аппарате устанавливают температуру сварки для полипропиленовых труб - 260 ° С и 220°С для полиэтиленовых и PERT трубопроводов).

В зависимости от температуры окружающей среды нагрев длится 10-15 минут.



Рабочая температура на поверхности нагревательных пластин достигается автоматически.

Сварку полипропиленовых труб и фитингов, запрещается производить при температуре ниже 0°С. Температура воздуха при сварке имеет очень важное значение. Так время сварки необходимо увеличивать при низкой температуре воздуха и уменьшать в условиях жары.



Общее правило раструбной сварки



Внутренний диаметр неразогретого фитинга должен быть чуть меньше наружного диаметра трубы.



Первую сварку рекомендуется производить через 5 минут после нагрева сварочного аппарата. После каждого использования сварочный аппарат нужно очистить от остатка пластмассы.


Раструбная сварка пластмассовых деталей друг с другом производится следующим образом.

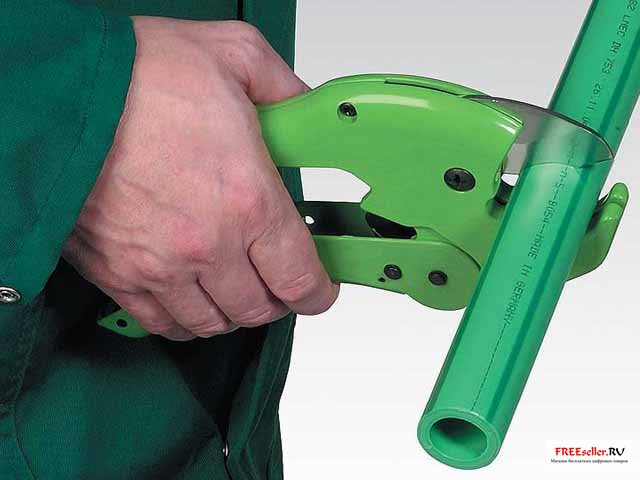

1. Ножницами или труборезом обрезать трубу под прямым углом.



Как паять полипропиленовые трубы. Обрезка трубы под прямым углом.


2. Конец трубы и раструб фитинга при необходимости очистить от пыли и грязи, обезжирить спиртом или мыльной водой и затем просушить.



При сварке труб PN 10 и PN 20 на этом этапе ничего больше делать не нужно.

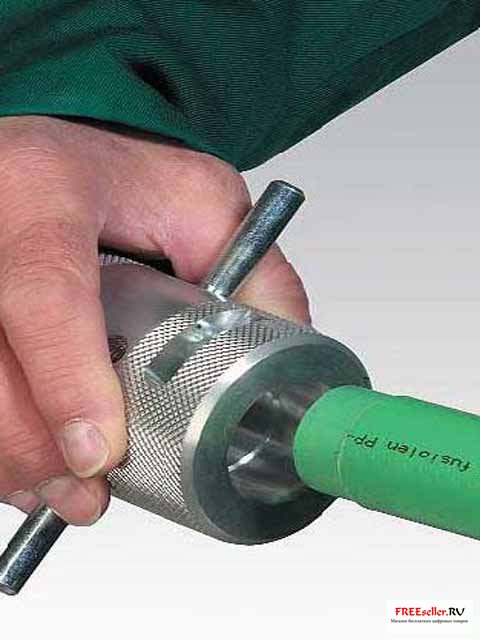

При сварке армированных труб PN 25 специальным инструментом шейвером с трубы снимают два верхних слоя из полипропилена и алюминия. Размер раструба фитинга сделан таким образом, что в него может войти труба только с удаленными верхними слоями. Глубину зачистки выполняют по упору инструмента, определяющего глубину сварки.

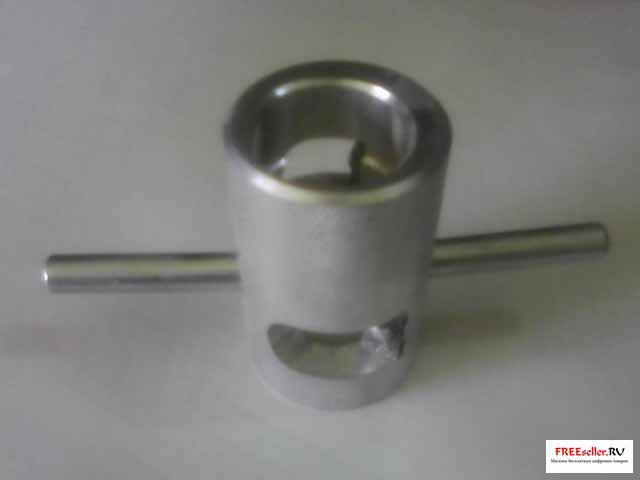

Шейвер - зачистка для обработки внешнего алюминиевого слоя на полипропиленовых трубах.


Рис.5. Шейвер

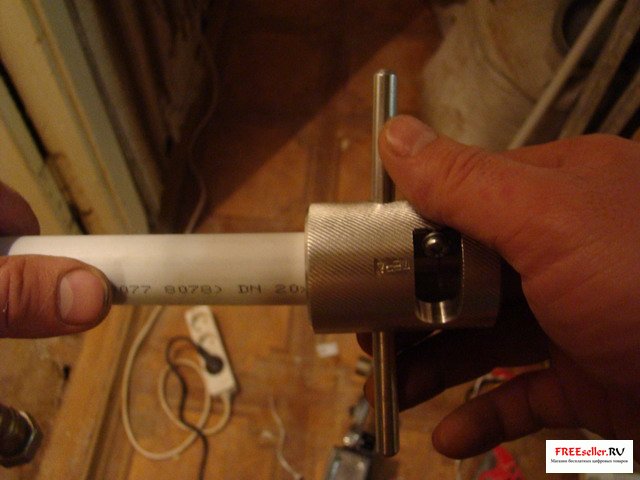

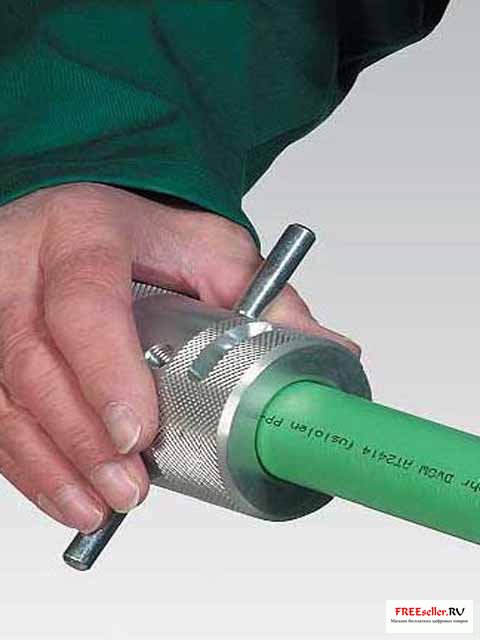

Обработка полипропиленовой трубы шейвером.


Рис.6. Обработка трубы шейвером.



3. На трубу нанести метку на расстоянии, равном глубине раструба плюс 2 мм. Если использовать грубы, фитинги и инструмент от одного производителя, то, чаще всего, никакими вычислениями заниматься не нужно. Шейвер (рис. 2) снимает верхние слои трубы ровно на глубину сварки, а размеры нагревательных насадок таковы, что вставить в них трубу на глубину больше чем требуется, невозможно.

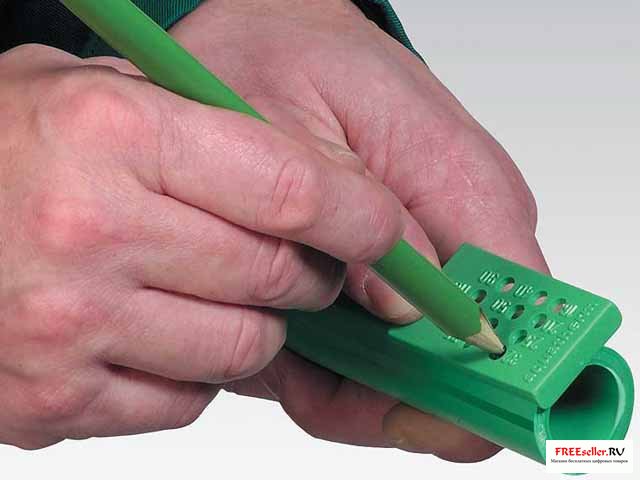

Как паять полипропиленовые трубы. Нанесение метки на трубу по шаблону.
Как паять полипропиленовые трубы. Снятие внешнего алюминиевого слоя шейвером.Как паять полипропиленовые трубы. Снятие внешнего алюминиевого слоя шейвером.

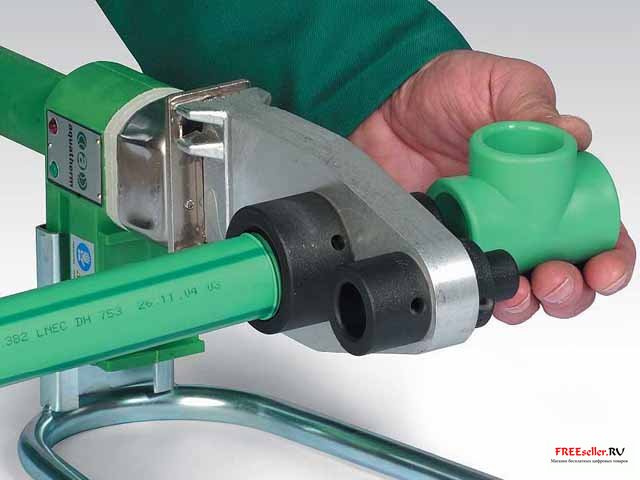

4. Поместить соединяемые детали на соответствующие насадки: трубу вставить в гильзу до отметки, обозначающую глубину сварки, а раструб фитинга надеть на дорн.

Как паять полипропиленовые трубы. Нагревание трубы и фитинга паяльником.

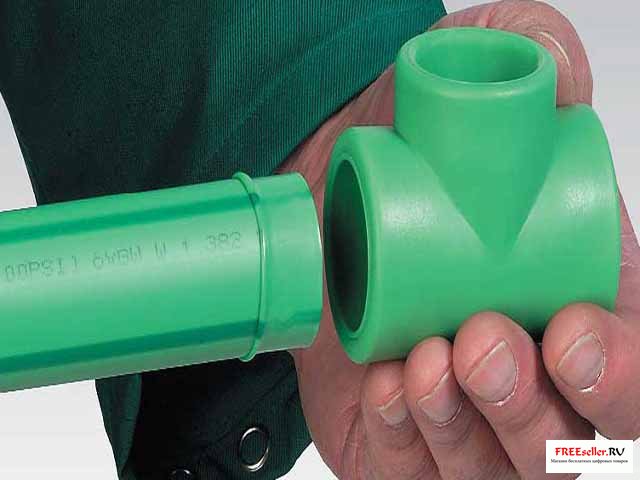

5. Выдержать время нагрева (см. таблицу 1), после чего снять детали с аппарата и соединить их друг с другом, не проворачивая детали по оси. Сварочные фитинги необходимо соединять с трубой быстрым уверенным движением, соблюдая соосность трубы и муфты. Соединение трубы и фитинга должно происходить на ту глубину, которая определена границей внутри раструба фитинга.

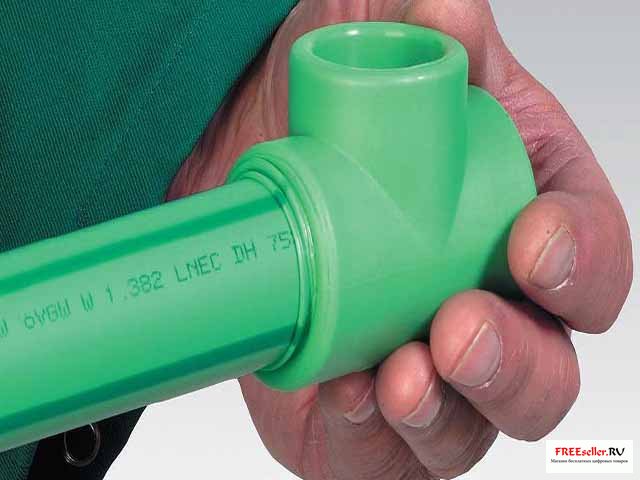

Как паять полипропиленовые трубы. Соединение нагретых трубы и фитинга.Как паять полипропиленовые трубы. Соединение нагретых трубы и фитинга.

6. После сварки необходимо выдержать время охлаждения, особенно для труб с тонкими стенками. Поворот и изгибание (деформации) во время остывания недопустимы. Соединение с неудачной соосностью или углом взаимного расположения фитингов подлежит только одному способу исправления - неправильно соединенный фитинг вырезается. Надо быть особенно внимательным при сварке элементов, для которых важно позиционное положение - уголки, тройники, шаровые краны. Последние надо вварить так, чтобы ручка могла свободно перемещаться во все положения.

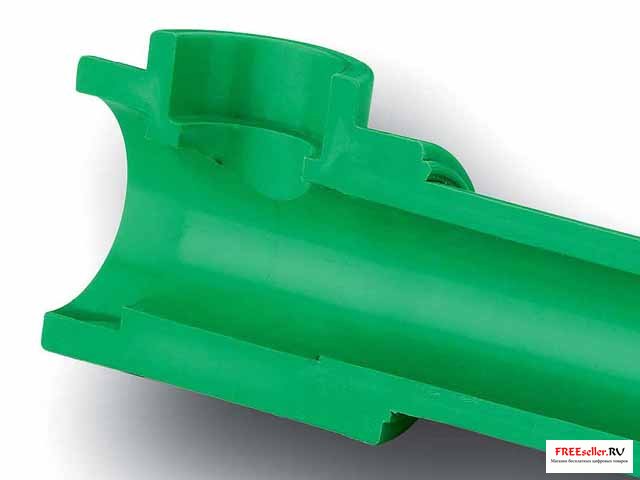

Как паять полипропиленовые трубы. Разрез места сварки полипропиленовых труб.



Если Вы паяете (свариваете) полипропиленовые трубы в первый раз можете разрезать первое соединение для проверки, должно получиться вот так вот:



Как паять полипропиленовые трубы. Время нагрева и время охлаждения полипропиленовых труб 20,25,32,40,50,63,75,90
Таблица.1. Технические параметры сварки(пайки) полипропиленовых труб.



Сварочный аппарат должен быть постоянно включен в течение всего процесса сварки. Нагрев начинается одновременно для двух деталей.

При недогреве возникает возможность того, что детали не достигнут температуры вязкой пластичности. При этом соединение будет ненадежным и диффузия материала может не произойти.

При перегреве возникает возможность потери устойчивости формы, адгезия (липкость) материала будет чрезмерная. Трубу невозможно будет ввести в фитинг, а при увеличении усилия края трубы подогнутся внутрь или сомнутся. Соединение будет с заужением.

Налипание материала на фитингах говорит либо о плохом качестве тефлонового покрытия насадок сварочного аппарата, либо о перегреве пластмассы при сварке.



Подробный процесс сварки (пайки) полипропиленовых труб смотрите на видео:



Подробный процесс сварки (пайки) армированных полипропиленовых труб смотрите на видео:





Внешний вид сварных соединений должен удовлетворять следующим требованиям:



  • Нарушение соосности труб более чем на толщину их стенки не допускается;
  • Наружная поверхность соединительной детали, сваренной с трубой не должна иметь трещин, складок и других дефектов, вызванных перегревом;
  • У кромки раструба соединительной детали, сваренной с трубой, должен быть виден сплошной по всей окружности валик оплавленного материала, выступающий за торцевую поверхность соединительной детали.

Инструкция по сварке вварных седел

Вварные седла применяются для монтажа последующих ответвлений от трубопровода, при ремонте существующих систем.

Сначала необходимо просверлить стенку пластиковой трубы сверлом Фузиотерм.

>При применении комбинированных труб Штаби следует удалить оставшийся на просверленном отверстии алюминий с помощью инструмента для снятия фаски Фузиотерм.

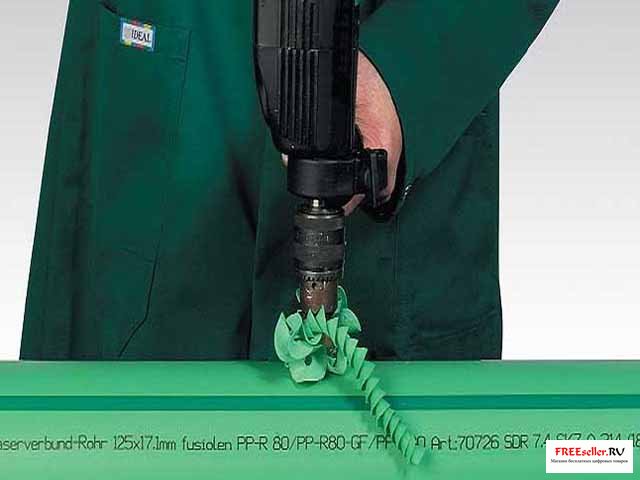

Как паять полипропиленовые трубы. Вварка варного седла - сверлим отверстие.


Рис.1. Просверливание отверстия в стенке трубы.


Сварочный прибор / инструмент для вварного седла должен достичь требуемой рабочей температуры 260°С.

Свариваемые поверхности должны быть чистыми и сухими.


  Как паять полипропиленовые трубы. Вварка варного седла - установка сварочного аппарата.



Рис.2. Установка сварочного аппарата;

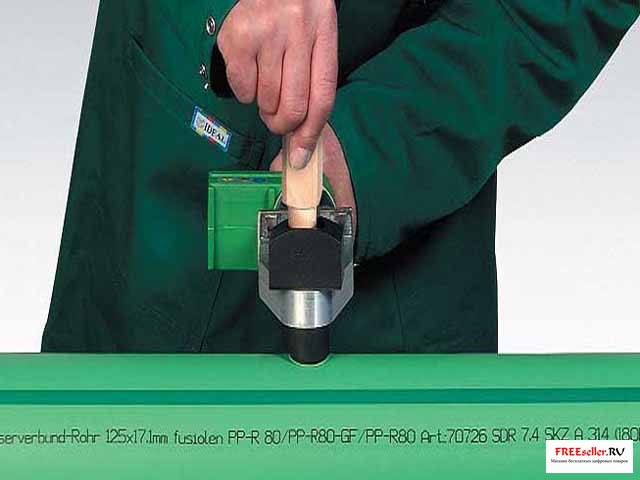

Нагревательный штуцер инструмента для вварного седла вставляется в отверстие в стенке пластиковой трубы до тех пор, пока инструмент не достигнет полностью наружной стенки трубы. Затем штуцер вварного седла вставляется в нагревательную гильзу до тех пор, пока поверхность седла не достигнет свода инструмента. Время нагрева элементов составляет 30 сек.

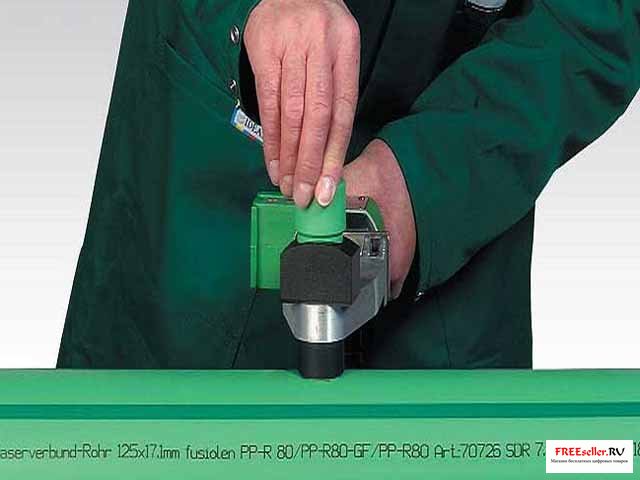

Как паять полипропиленовые трубы. Вварка варного седла - нагревание трубы и седла.

Рис.3. Нагревание трубы и седла.



После извлечения сварочного прибора штуцер вварного седла быстро вставляется в нагретое отверстие. Затем седло следует точно и плотно, не вращая, прижать к нагретой наружной поверхности пластиковой трубы.

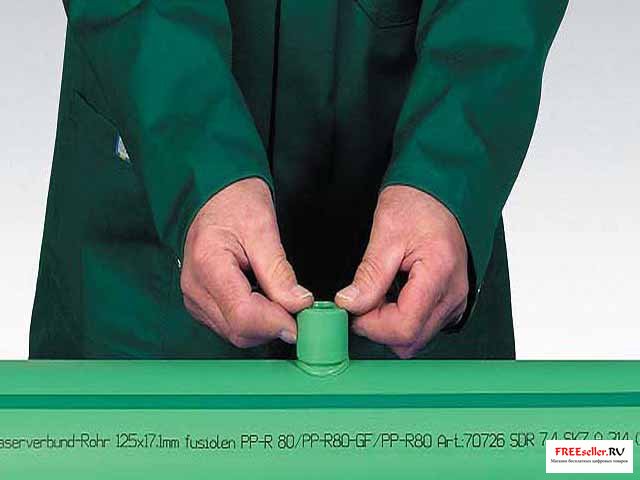

Как паять полипропиленовые трубы. Установка вварного седла

Рис.4. Установка вварного седла;



Вварное седло неподвижно фиксируется на трубе в течение 15 сек. После 10 минут остывания соединение можно подвергать полной нагрузке. Соответствующая труба ответвления вваривается в муфту обычным способом.

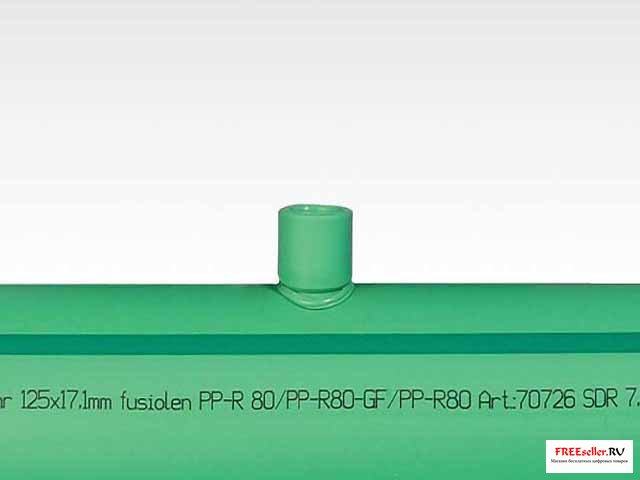

Как паять полипропиленовые трубы. Готовое вварное седло.

Рис.5. Готовое вварное седло.



Примеры готовых трубопроводов из полипропилена сваренных раструбной сваркой

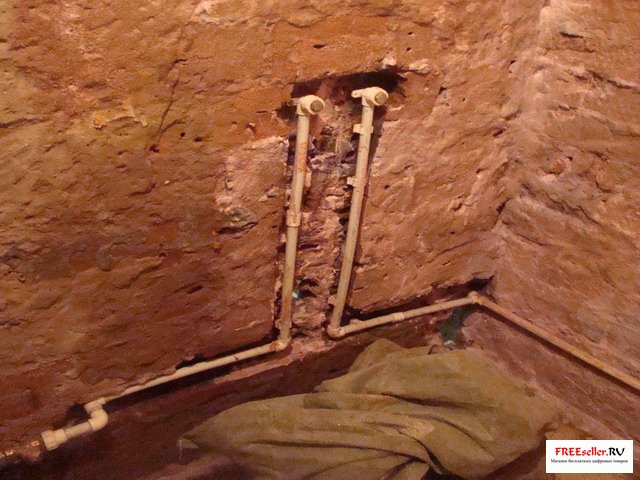

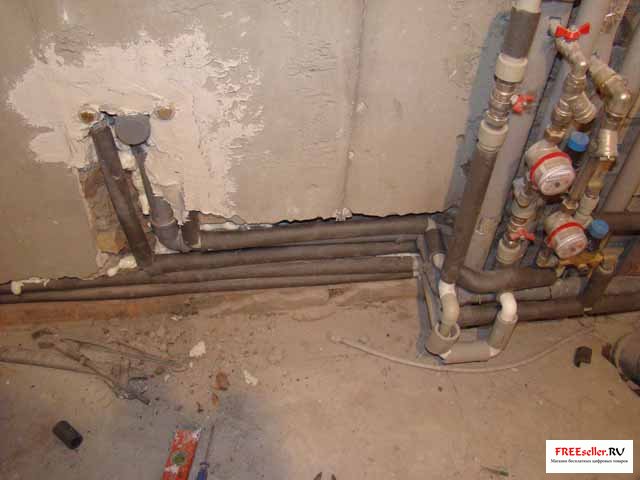

Простейший пример труб из полипропилена в ванной комнате:



Простейший пример пайки полипропиленовых труб в ванной комнатеПростейший пример пайки полипропиленовых труб в ванной комнате


Простейший пример полипропиленовых труб из туалета в ванную комнату) Обратите внимание трубопровод из полипропилена съемный).


  Простейший пример пайки полипропиленовых труб в туалете и ванной комнатеПростейший пример пайки полипропиленовых труб в туалете и ванной комнате

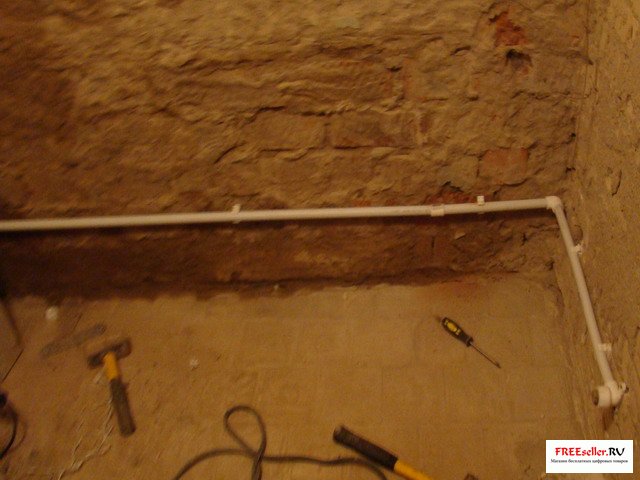

Разводка труб из полипропилена (более сложный вариант), все трубы обернуты в теплоизоляцию для предотвращения образования конденсата для холодной воды, и уменьшения тепло потерь для горячей).



Разводка труб из полипропилена



В завершении хотел бы также указать, коэффициенты температурного расширения у труб металлопластиковых труб и труб из полипропилена:

- для металлопластиковых труб (PEX-AL-PEX)= 2,6 *10-5

-для металлопластиковых труб с армирующем слоем из этиленвинилового спирта (PEX-EVOH-PEX)  = 2.1 *10-5

- Для полипропиленовых труб, без армирования (PP) = 15 *10-5

- Для полипропиленовых труб с алюминиевым армирующим слоем =(PP ALL-PP) = 3*10-5



Ну и немного ясности в этих цифрах:

При изменении температуры окружающего воздуха, или температуры жидкости внутри трубы на 10 градусов по Цельсию, каждый метр трубы удлиниться или укоротиться соответственно:



- PEX-AL-PEX = на 0,26 мм

- PEX-EVON-PEX = 0,21 мм

- PP-ALL-PP = н 0,3 мм

- PP = на 1,5 мм

23

комментария

427 763

просмотра

Похожие самоделки

Комментариев 23
  1. оч интересно, спасибо за статью
    +2
  2. класная статья спасибо
    +2
  3. Если у кого есть вопросы по пайке или обслуживанию труб из полипропилена, пишите в комментариях - будем смотреть и разбираться.

    Друзья, если у Вас есть вопросы по пайке или обслуживанию труб из полипропилена - пишите в комментариях.
    +1
  4. Рис.7. Угольник тройной

    Здравствуйте smile мне нужно 8-9 шт данного угольника....осуществляете ли доставку почтой России? В моем городе тройного угольника нет :sad:
    +1
  5. Лейсан,

    Нет, мы не занимаемся продажей труб и фитингов для монтажа.
    0
  6. подтекает входной стояк в месте установки первого тройника после входного вентиля.
    Вопрос : звать сантехника - монтажника или использовать холодную сварку по местам соприкосновения трубы с подозрительными фитингами.
    С уважением Николай
    +3
  7. здравствуйте? подскажите пожалуйста для соединения с колонкой и счетчиком,что лучше использовать? с накладной гайкой или американку
    +2
  8. workman41,
    Если подтекает - то конечно лучше вызвать сантехника, холодная сварка - это только временно если.

    владимир,
    Под колонкой как я понял подразумеваете ту которая на улице.


    Если так то у счетчика есть свои накидные гайки, один конец прикручиваете к счетчику через прокладку, второй к комбинированной муфте, 1/2 внутренней резьбой на нужный диаметр полипропиленовой трубы 20 или 25 к примеру.

    Аналогично с другой стороны счетчика.
    +1
  9. Добрый день, мой знакомый сантехник утверждает, что полипропиленовые трубы он не рискует укладывать в штробы и замазывать, т.к. ссылается на ненадежное соединение, а вот металлопластиковые трубы другое дело их мол закрутил и можно хоть в какую стену заглублять, бетонить и все прочее.
    Правда ли что п\п трубы не рекомендуется укладывать в стены?
    +1
  10. Нет не правда. Соединение полипропиленовых труб в отличии от металлопласта максимально надежное, за счет дифузии материала.
    Убедиться в этом можно так: спаять 2 детали трубу с фитингом и разрезать пополам, чтобы убедиться:

    Вот фото для примера:
    диффузия полипропиленовых труб
    +1
  11. Добрый день! Подскажите пожалуйста.. ПП трубы горячего водоснабжения монтируются на улице между домом и уличным душем. Нужна ли теплоизоляция ПП труб? Спасибо.
    +1
  12. Здравствуйте, Иван.
    Уличный душ как я понял эксплуатируется летом, а зимой нет.

    Трубу необходимо проложить от дома к душу под небольшим уклоном вниз, самая высока точка это выход из дома.
    Не забудьте установить запорный вентиль внутри дома, а перед зимой выключить кран и воду из трубы полностью слить, если не хотите чтобы труба по весне лопнула.
    Теплоизоляция на ваше усмотрение, особого смысла я в ней не вижу, но иногда ставлю.
    +1
  13. Здравствуйте!
    Подскажите, как и чем очистить матрицу паяльника от налипшей пластмассы.
    Спасибо.
    +2
  14. Не нашел Рис.2. Переход (муфта) Ф25 с наружной резьбой на 3/4 есть ли такие вообще? Мне предлагают муфту Ф25 и резьбой 1/2 и переходник с 1/2 на 3/4
    +1
  15. Цитата: ksanton
    Не нашел Рис.2. Переход (муфта) Ф25 с наружной резьбой на 3/4 есть ли такие вообще? Мне предлагают муфту Ф25 и резьбой 1/2 и переходник с 1/2 на 3/4


    Есть, такие в любом магазине, видимо просто там где Вы решили закупиться. они закончились.

    Цитата: Начинающий
    Здравствуйте!
    Подскажите, как и чем очистить матрицу паяльника от налипшей пластмассы.
    Спасибо.


    А после остывания она сам не отходит?
    Ацетон попробуйте, может поможет.
    +1
  16. Цитата: Лейсан
    Рис.7. Угольник тройной

    Здравствуйте smile мне нужно 8-9 шт данного угольника....осуществляете ли доставку почтой России? В моем городе тройного угольника нет :sad:



    Если хотите найти такой,смотрите в сторону производителя Ekoplastik или Tebo
    +1
  17. Здравствуйте!Подскажите пожалуйста какую температуру выставлять на сварном аппарате для различных труб?И какие трубы более надёжны для отопления(армированные стекловолокном или алюминием)?Заранее спасибо!!!
    +1
  18. Цитата: владимир
    Здравствуйте!Подскажите пожалуйста какую температуру выставлять на сварном аппарате для различных труб?


    Температура выставляется на максимум (280-300 градусов примерно) - регулируется паяльником автоматически.

    Цитата: владимир
    И какие трубы более надёжны для отопления(армированные стекловолокном или алюминием)?Заранее спасибо!!!


    Берите PN25 - любые. Варианты как с фольгой, так и со стеклом - оба надежные.

    Если рассматривать вопрос о температурном расширении, то я бы использовал лучше стекловолокно, или более современный вариант - с армированием базальтом.

    Да, кстати на центральном отоплении я бы не рекомендовал использовать полипропилен. Лучше обычного металла ничего нет.
    +2
  19. Подобных статей много,но нигде нет ни слова о том какая получается точность при монтаже.Т.е. что нужно делать чтобы соблюсти перепендикулярность осей, выдержать длину участков ограниченных фитингами с точностью ну скажем до 1мм.Последовательность соединения участков и т.д.
    +1
    1. Если это вопрос, то тут 2 пути решения проблемы.

      1) Использовать шейвер с верхним металлизированным слоем. (Сейчас конечно такая труба редкость, а зря - по качеству была лучше)
      2) Использовать шаблон метку и по нему отмечать отметки с точностьбю до 1 мм.


      Если это был не вопрос, а указание то Вы весьма внимательны, об этом сказано в п.3 под заголовком

      Раструбная сварка пластмассовых деталей друг с другом производится следующим образом.
      +1
      1. Да это был вопрос.
        Использовать шейвер как Вы сказали можно на тех трубах которые нужно зачищать.Для труб без армирования или со стекловолокном этот способ не подойдет.Отрезать трубу точно под 90гр обычными ножницами у меня почему то не получается.
        Перечитал еще раз указанное Вами место, но к сожалению о последовательности разводки ничего не увидел.Имеется ввиду следующее: некоторые участки наверное лучше собирать кусками и впаивать сборки в магистраль и т.д.Т.е. практические приемы,как собрать разветвленный трубопровод с учетом возможных препятствий.
        +1
        1. Отрезать трубу точно под 90гр обычными ножницами у меня почему то не получается.


          Попробуйте заменить ножницы на более качественные, с дешевыми такие проблемы бывают.

          Необязательно профессииональные и самые дорогие по типу knipex или gross, подойдутт Ножницы для труб диаметром до 40 мм Valtec стоимостью 500-600 рублей. См. фото

          некоторые участки наверное лучше собирать кусками и впаивать сборки в магистраль и т.д.Т.е. практические приемы,как собрать разветвленный трубопровод с учетом возможных препятствий.

          Это как Вам удобнее, иногда проще собрать определенный участок или полностью водопровод отдельно, а после впаять его или соединить через сгоны с подающим краном, фильтром, редуктором и т.п.
          +1
  20. Добрый день, подскажите пожалуйста как паять трубы при температурах окружающей среды +3 - 0 градусов, стоит ли это делать и как это повлияет на прочность соединения труб , спасибо
    +1
