Плоскодонный катамаран

  • Опубликовано: 15 марта 2013


Самодельный плоскодонный катамаран из полистирола и стеклопластика.


Друзья, хочу поделиться самодельной конструкцией своего плоскодонного катамарана.

Для изготовления использовался стеклопластик и полистирол.



- Длинна 3400* 1700 *270
- Вес катамарана с мотором 160кг
- Грузоподъемность 205кг  (если по формуле m=0,75*v*1000-m ,а в реальности 400кг

Палуба фанера фсф, подходящие  моторы ямаха f4bmh или фловер55тг электро, в идеале мотор 25лс, но будут нужны права и регистрация, а при такой мощности будет идеальное глиссирование.

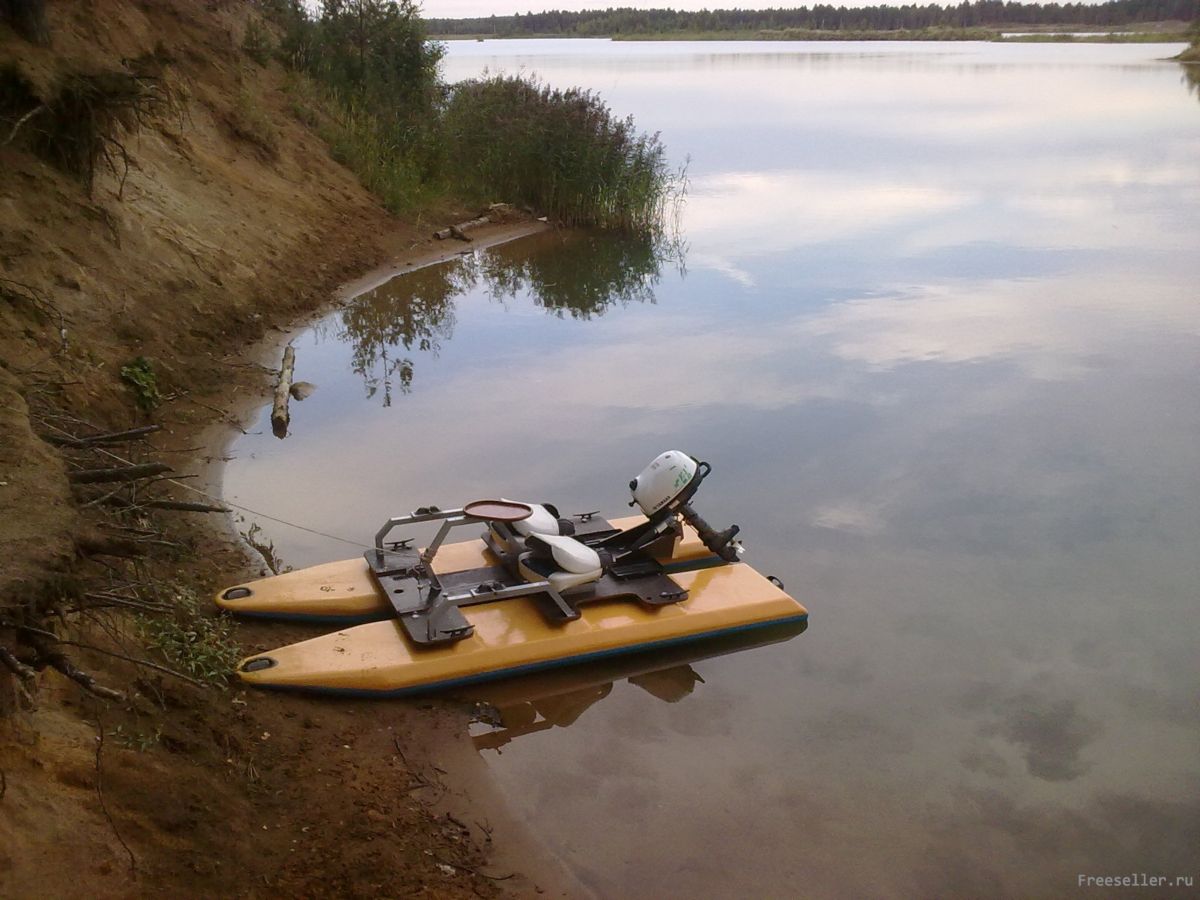

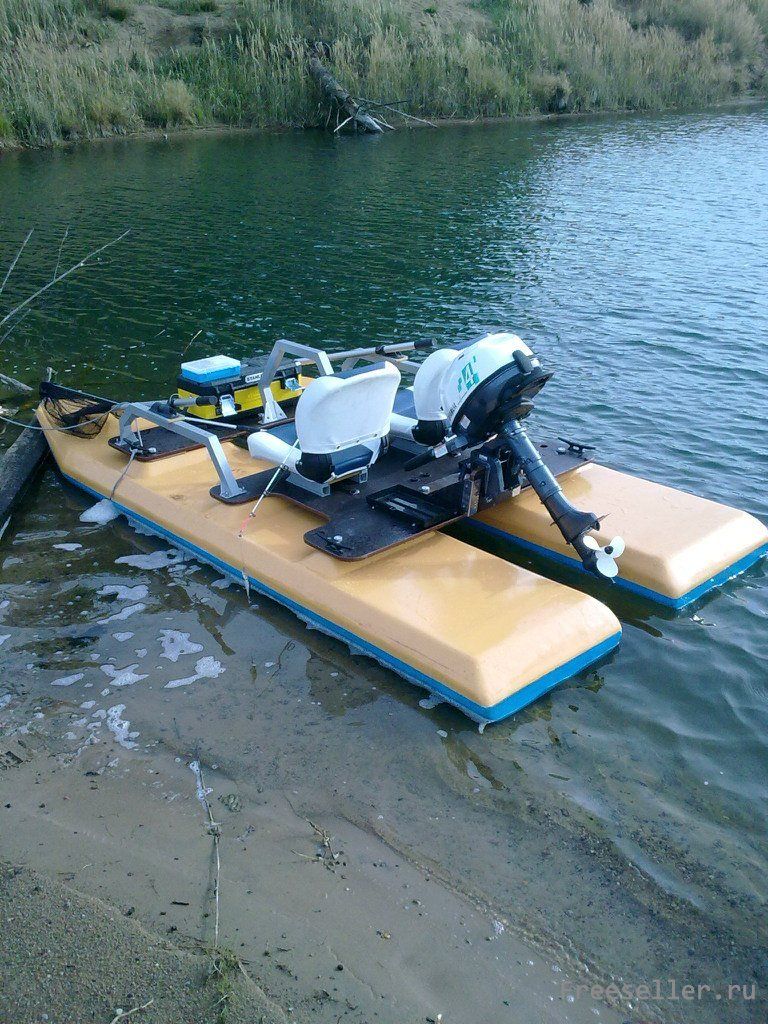

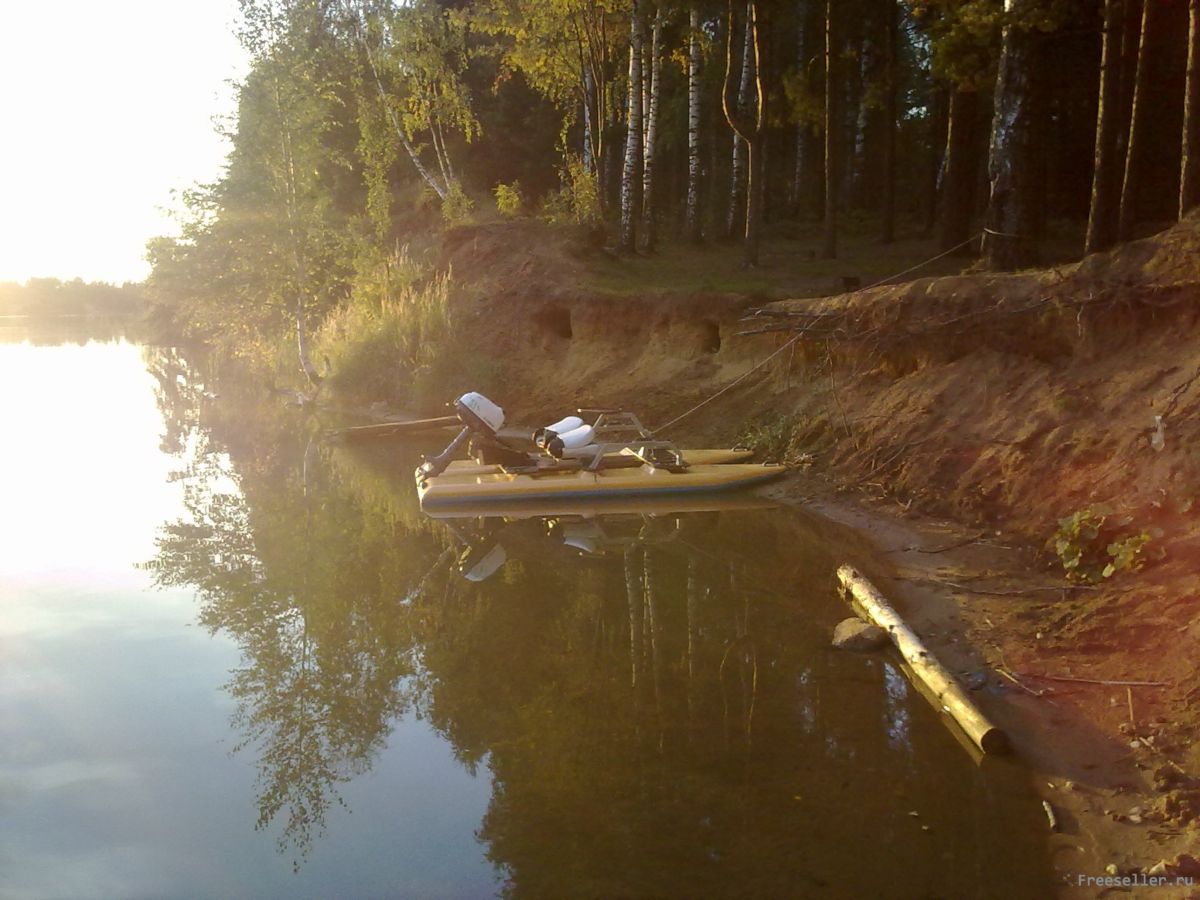

Использую данный катамаран уже 2 сезона без проблем, фотки ниже:









 Полные технические характеристики катамарана ВОДОМЕРКА:


1. Длинна--------------------------------------------------------3400мм
2. Ширина------------------------------------------------------------1700мм
3. Палуба-------------------------------------------------------------1435*1450мм

4. Высота-------------------------------------------------------------270мм
5. Высота с килем-------------------------------------------------370мм
6. Обьем корпуса--------------------------------------------------0,75м3
7. Массовое водоизмещение----------------------------------0,133т
8. Полное водоизмещение-------------------------------------0,160т
9. Осадка корпуса-------------------------------------------------125мм
10. Осадка корпуса с килем-------------------------------------225мм
11. Грузоподьемность/m=0,75*V*1000-M/-----------------205кг
12. Число мест-------------------------------------------------------2
13. Материал корпуса----------полистирол экструзионный хрs 30-250
14. ----------------- стеклопластик т-13п-76 и эд-20
15. Материал палубы---------------------------------фанера фсф-Б2 s-18мм
16. Подвесной мотор--------------------------------------------до5л.c./6.6квт/
Общие данные по весу катамарана с двигателем YAMAHA
1. Основная палуба----------------------------------------------17кг
2. Передняя палуба----------------------------------------------8,5кг
3. Промежуточная палуба-------------------------------------4,5кг
4. Транец------------------------------------------------------------5,0кг
5. Сидение 2шт----------------------------------------------------13шт
6. Поручни бортовые 2шт--------------------------------------7кг
7. Поручень средний--------------------------------------------1,25кг
8. Ящик бортовой-------------------------------------------------3кг
9. Весла 2шт--------------------------------------------------------2кг
10. Вес корпуса 2шт-----------------------------------------------72кг
11. Вес двигателя YAMAHA F 4 BMH-------------------------27кг
Общий вес -----------------------------------------------------133,25кг
Общий вес с двигателем--------------------------------160,25кг
С электродвигателем FLOVER 55 TG
1. Аккумулятор 180а 2шт--------------------------------------50кг
2. Электромотор-------------------------------------------------10,1кг

Общий вес с электромотором------------------------193,35кг
