Печь каменка для бани на дровах

  • Опубликовано: 19 мая 2012

Печь каменка для бани на дровах


Печь имеет габариты 40 х 50 см, высота печи 75 см., что в парильном объеме в 10 м3 создает температуру в 140 градусов по Цельсию.


Особенности данной печи каменки:

Вторичный воздух поступает в верхнюю зону камеры сгорания через щели в корпусе,  а дымовые газы поступают в каналы вокруг бункера для камней и выходят в дымоход через переднее отверстие. Печь имеет двойные боковые стенки, зазоры между ними являются каналами для нагрева и циркуляции воздуха.



Печь каменка для бани на дровах

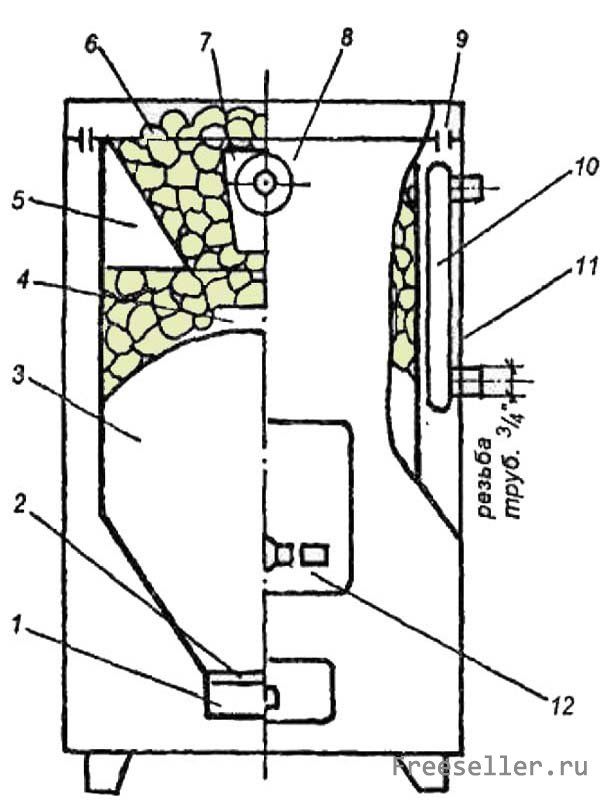

Рис. 1. Схематический рисунок печи каменки на дровах:

1 - зольник; 2 - колосниковая решетка; 3 - топливник; 4, 5, 7 - дымоходы; 6 - камни; 8 - дымовая труба; 9 - щели для нагретого воздуха; 10 - водогрейная труба; 11 - корпус; 12 - глазок.

Печь каменка для бани на дровах

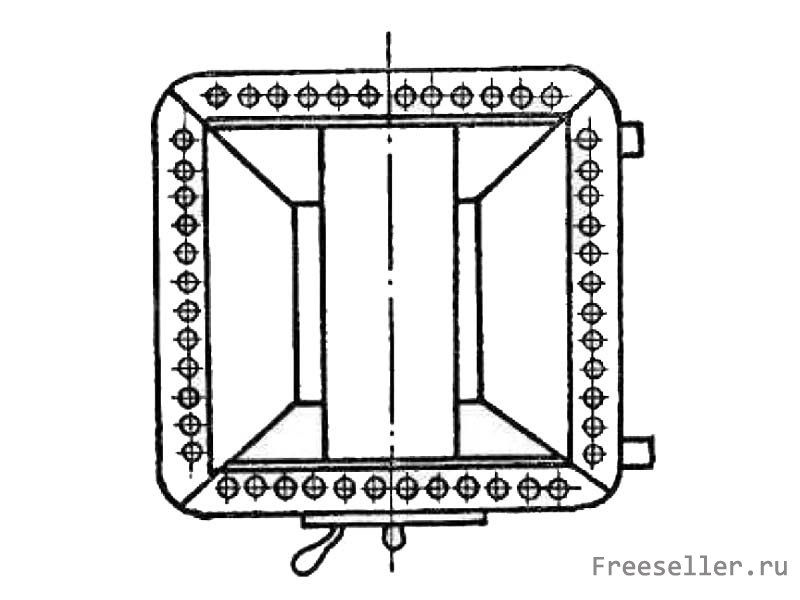

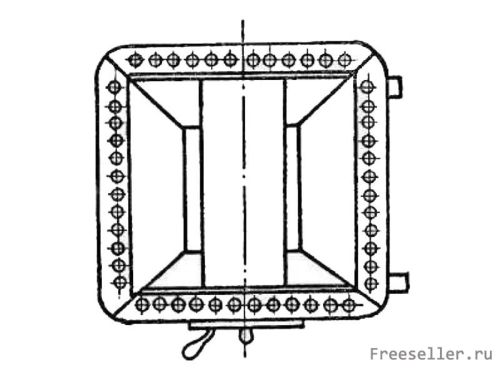

Рис.2. Печь каменка на дровах вид сверху.
