Щупы для мультиметра своими руками


Щупы для мультиметра своими руками. Вы хотите упростить себе работу при различного рода измерениях в труднодоступных местах электрических цепей? Тогда смотрим......


В практической работе с компактными и малогабаритными (а их сейчас большинство) электрическими схемами и устройствами приходится очень часто подключаться для измерений параметров цепей в очень малоемких пространствах, где точки измерений буквально "сидят" друг на друге. О качестве применяемых нами измерительных приборов говорить не нужно - китайский одноразовый ширпотреб.

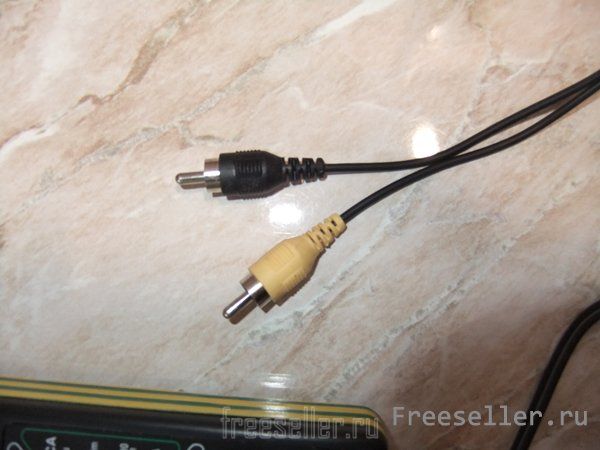

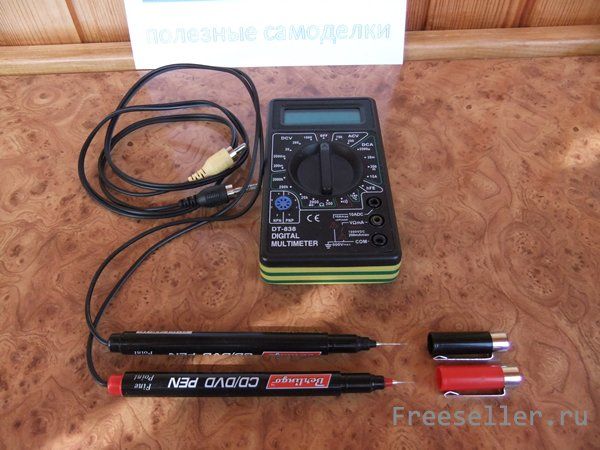

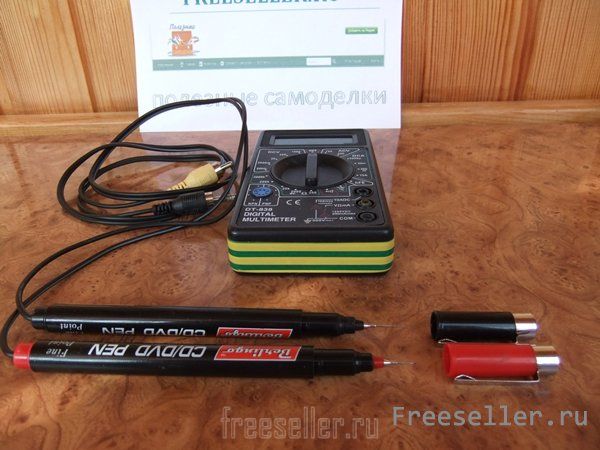

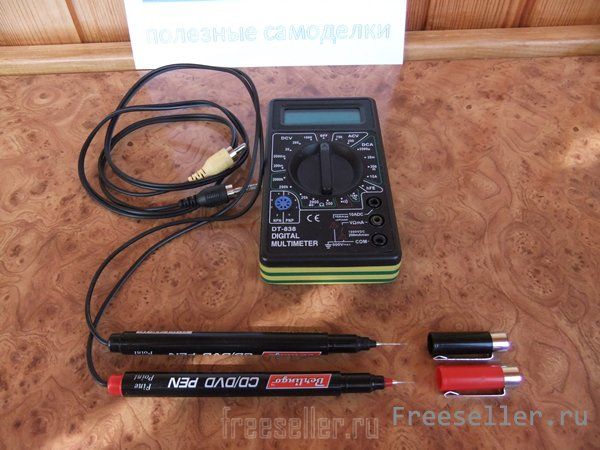

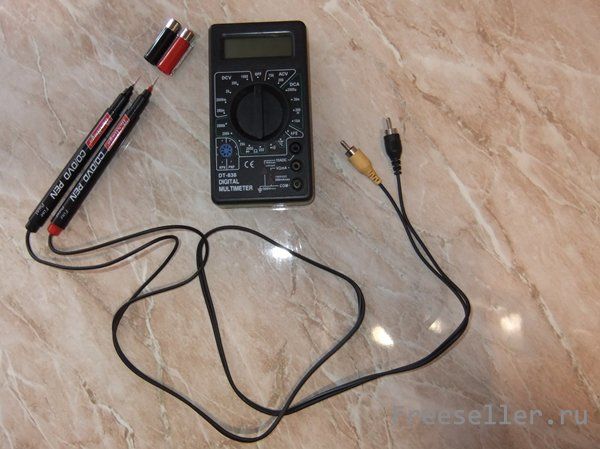

Для того, чтобы можно такими приборами пользоваться - их нужно " довести до ума". Расскажу на примере бытового тестера (мультиметра). Самое слабое звено - контактные гнезда на самом приборе и щупы с проводами. Поэтому решил сделать самодельные. Я гнезда переделал под разъемы типа "тюльпан", которые вставляются на свои места плотно, без люфтов, а значит и качество измерений будет более приемлемым. Далее провода со щупами выкинул сразу. Провода в плохой, ломкой изоляции, а щупы неудобны для " подлезания" к точкам измерения. Соответственно и проводу использовал "тюльпановскую". А вот для щупов использовал:



Щупы для мультиметра своими рукамиЩупы для мультиметра своими рукамиЩупы для мультиметра своими рукамиЩупы для мультиметра своими руками

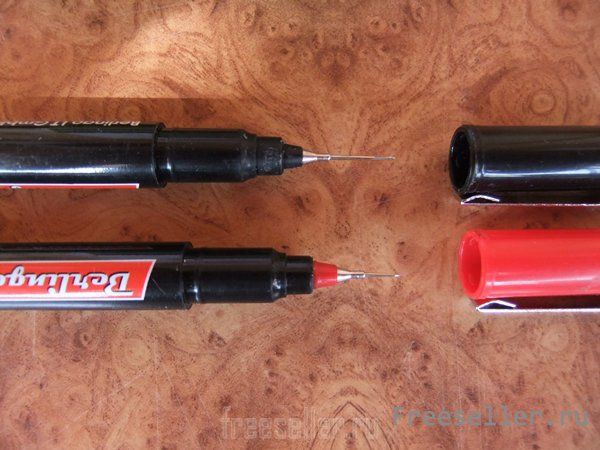

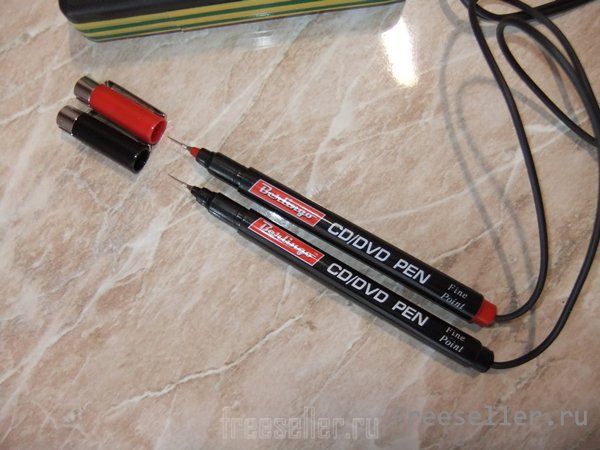

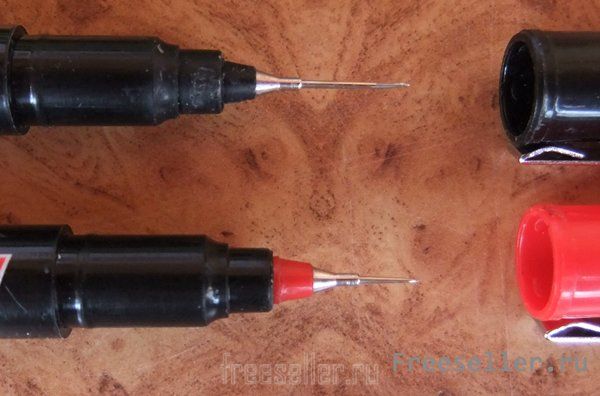

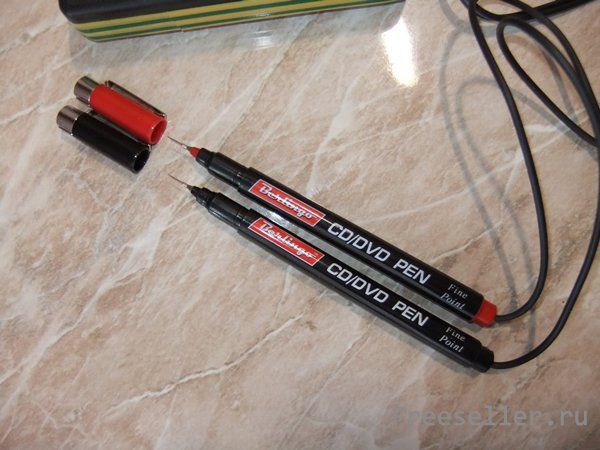

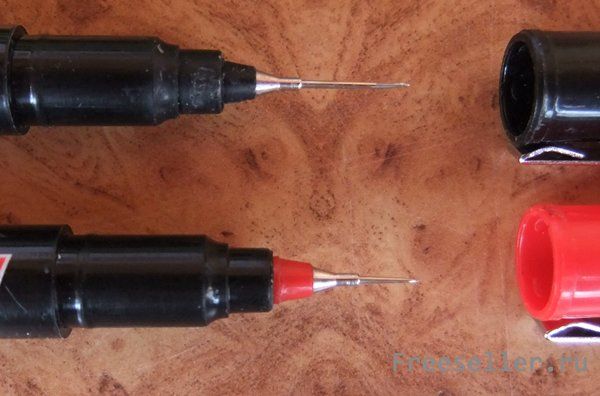

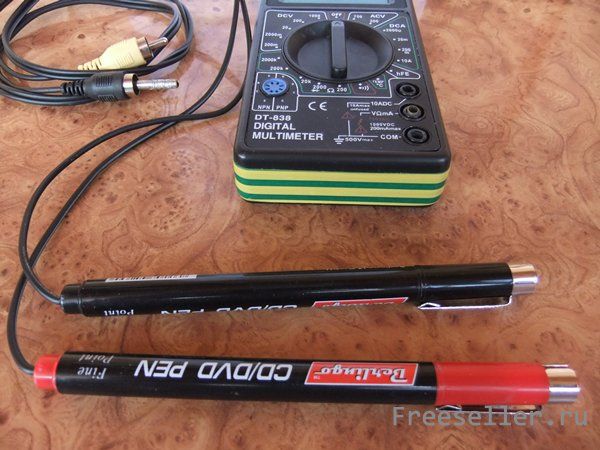

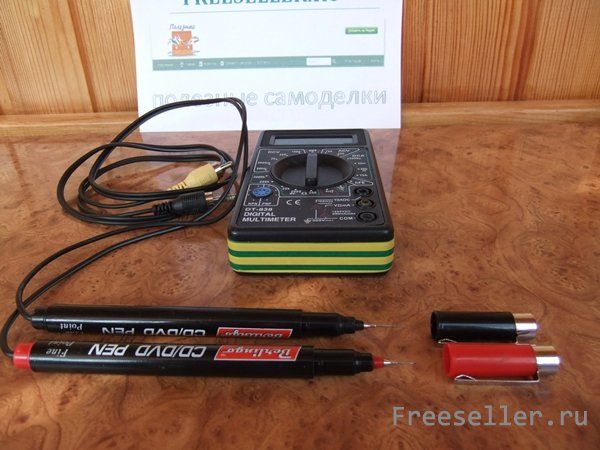

использованные корпуса гелиевых авторучек. Подпаял к проводам иголки, просверлил в верхней части корпусов отверстия, протянул провода с иголками, ввел иголки в вместо пишущих узлов, посадил на клей. Теперь я могу подключаться к любой точке схемы и через изоляцию, и через лаковые покрытия, и буквально расположенные друг на друге. Советую! Сэкономите и нервы, и время!



Щупы для мультиметра своими рукамиЩупы для мультиметра своими рукамиЩупы для мультиметра своими рукамиЩупы для мультиметра своими рукамиЩупы для мультиметра своими руками

Удачи Вам!
