Зарядка телефона из батарейки Крона своими руками.



Зарядка телефона из батарейки Крона своими руками.

Делаем простое зарядное устройство для телефона из батарейки типа "Крона"

Большинство современных телефонов и смартфонов заряжаются от USB портов и достаточно просто дать стабильных 5 вольт. Подобные устройства есть в автомобилях с 12 на 5 вольт. Ну а как идти в поход и часто возникает проблема зарядки телефона в полевых условиях, поэтому альтернатива зарядка телефона с обычных солевых батареек, как в моем случае с 9 вольт, крона есть в каждом магазине и можно взять без проблем ...



Детали минимальны:



  • Стабилизатор LM7805;

  • Конденсатор 1000мкф 16В;

  • Гнездо мама USB;

  • Переходник для кроны.

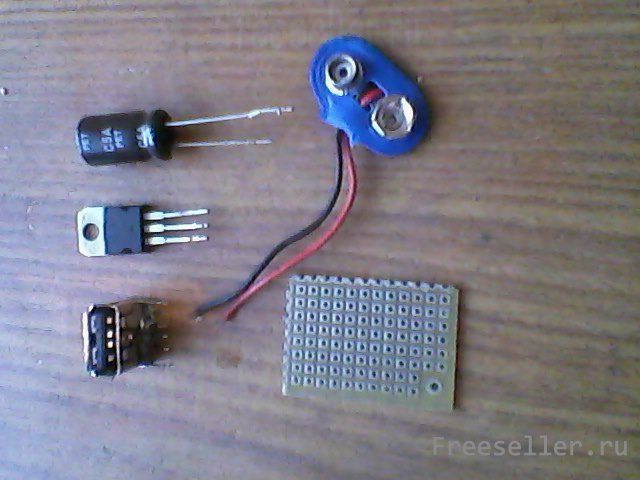

Детали для изготовления зарядки для телефона от батарейки крона


Изготовление зарядного устройства


Это все собирал на макетной плате.
По такой схеме:


Зарядное устройство для телефона от батарейки Крона - СХЕМА

Пробовал подключить светодиод но тогда тока не хватало на зарядку телефона.

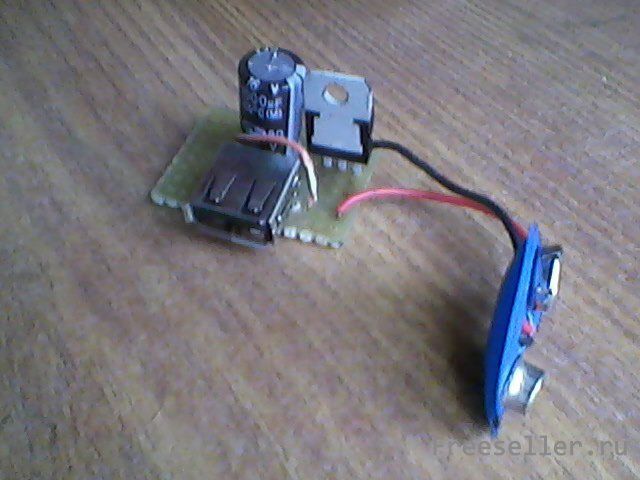

Самодельное зарядное устройство для телефона от батарейки Крона



Схема заработала с первого раза, но для большей эффективности телефон желательно выключить и на выключенном режиме заряжать.

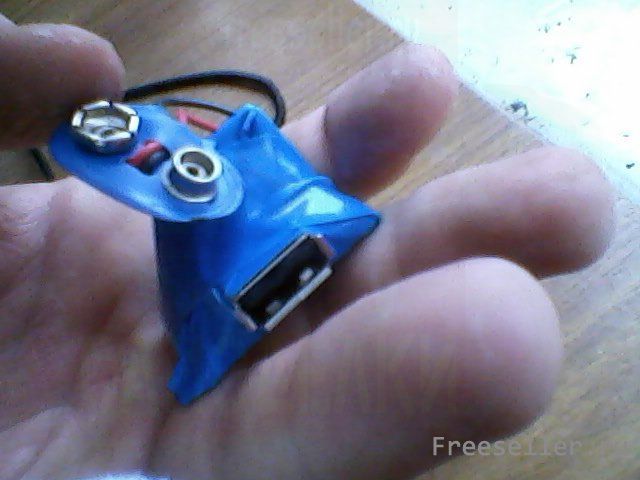

Самодельное зарядное устройство для телефона от батарейки Крона

8 комментариев
  1. admin 348 27
    #1 admin 24 октября 2014 08:19
    Гениально. На сколько зарядок кроны хватает?

    +1
  2. СерегаПК 13 8
    #2 СерегаПК 24 октября 2014 12:24
    Цитата: admin
    Гениально. На сколько зарядок кроны хватает?

    у меня батарейка с обємом на 1000мач

    одна крона на 80-90% зарядки... потом батарейка розряжается и тогда в холосту показивает что заряжается поетому телефон нужно виключить...

    посути одна крона одна зарядка...

    0
  3. leha 154 49
    #3 leha 25 октября 2014 10:32
    А если использовать не "крону" а другие типа батареек или подручных аккумуляторов, например от фонаря или шуруповрета - прокатит?

    0
  4. СерегаПК 13 8
    #4 СерегаПК 25 октября 2014 14:33
    Цитата: leha
    А если использовать не "крону" а другие типа батареек или подручных аккумуляторов, например от фонаря или шуруповрета - прокатит?

    прокатит, только напряжение не больше 35В...

    0
  5. intelkmx 127 130
    #5 intelkmx 25 октября 2014 17:06
    Я использовал аккумулятор от шуруповерта. Заряда хватает ооочень на долго! Процесс изготовления и подключения я выложил в своих работах.

    0
  6. Albor 200 355
    #6 Albor 26 октября 2014 11:39
    Цитата: СерегаПК
    Цитата: leha
    А если использовать не "крону" а другие типа батареек или подручных аккумуляторов, например от фонаря или шуруповрета - прокатит?

    прокатит, только напряжение не больше 35В...


    Понятно, благодарю за ответ.

    Цитата: intelkmx
    Я использовал аккумулятор от шуруповерта. Заряда хватает ооочень на долго! Процесс изготовления и подключения я выложил в своих работах.


    Скоро увидим и Вашу работу.

    0
  7. Мишаня 7 7
    #7 Мишаня 26 октября 2014 12:33
    А можно Конденсатор 1000мкф 16В заменить на 1000мкф 10В?

    0
  8. СерегаПК 13 8
    #8 СерегаПК 31 октября 2014 19:15
    Цитата: Мишаня
    А можно Конденсатор 1000мкф 16В заменить на 1000мкф 10В?

    вполне он всеодно ставится на виходе 5V...
