Доработка стойки для сверления дрелью


Улучшение заводского приспособления для дрели (сверлильный станок своими руками).

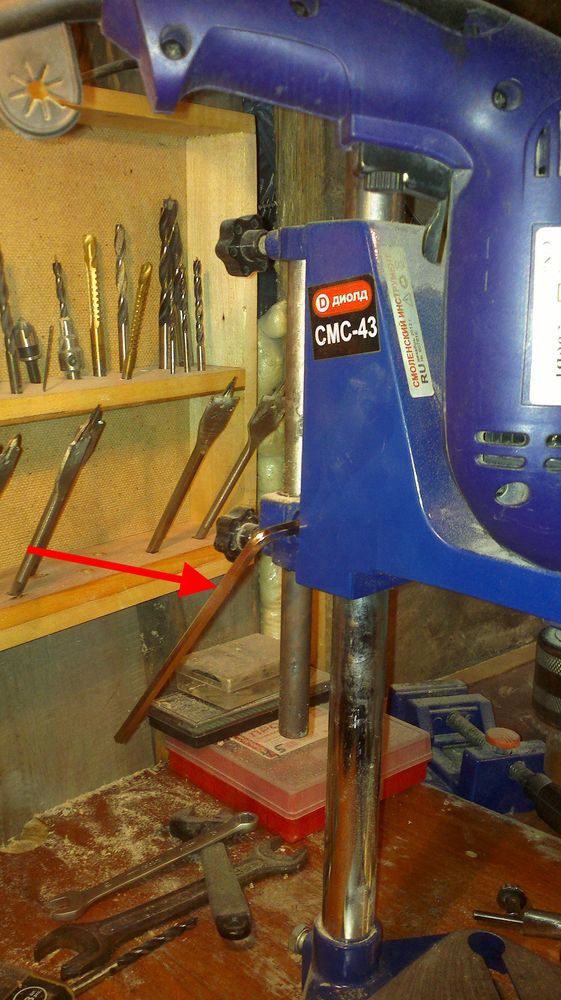

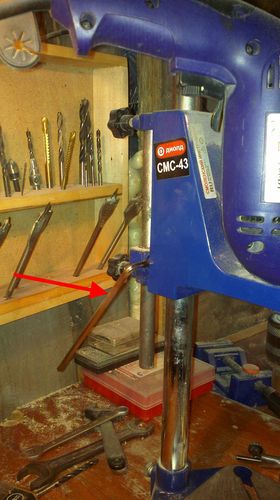

Самое неудобное в этом приспособлении для свереления дредлью, регулировка по высоте. Для этого нужно использовать шестигранный ключ, что очень неудобно при сверлении, то маленьких, то больших деталей. Особенно это знают люди у кого есть такое приспособление.

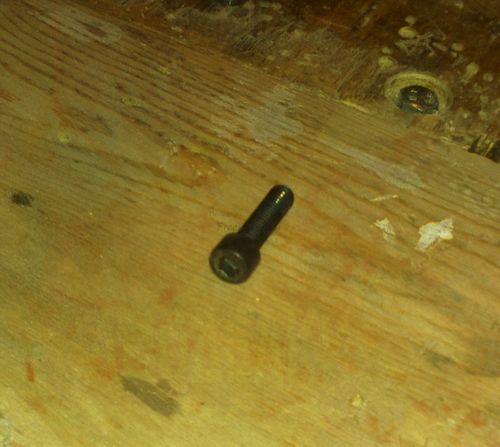

Для более быстрой регулировки по высоте решил его доработать, для этого я убрал заводской болт (М8, под шестигранник)

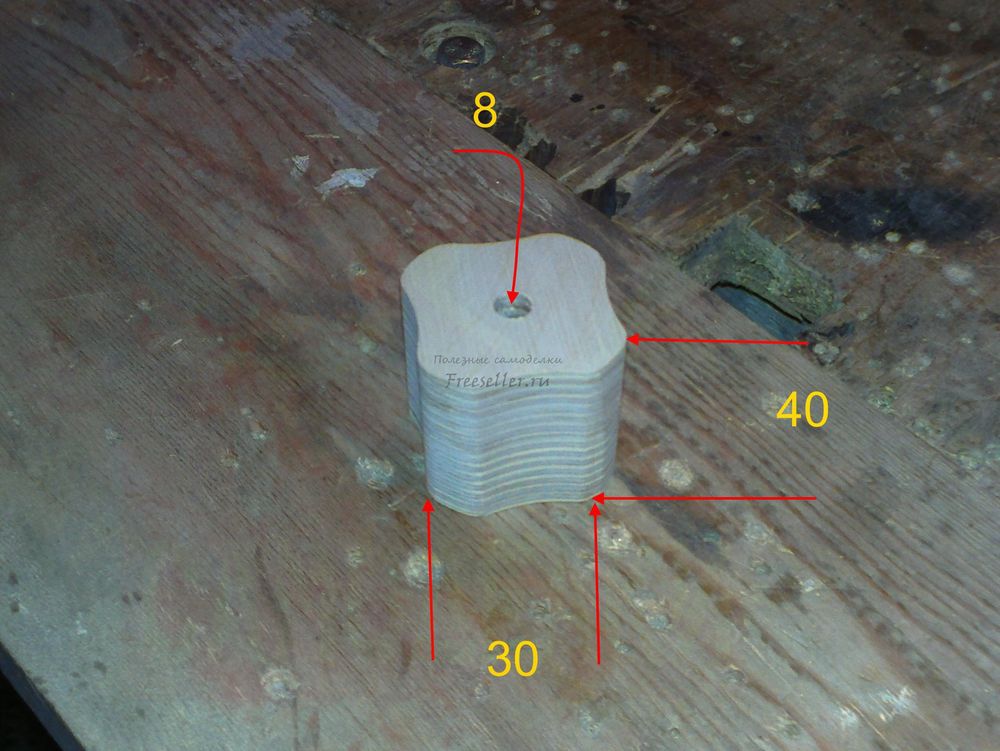

Далее выпилил ручку 40 мм длинной и 30 мм шириной просверлил отверстие на 8 мм.

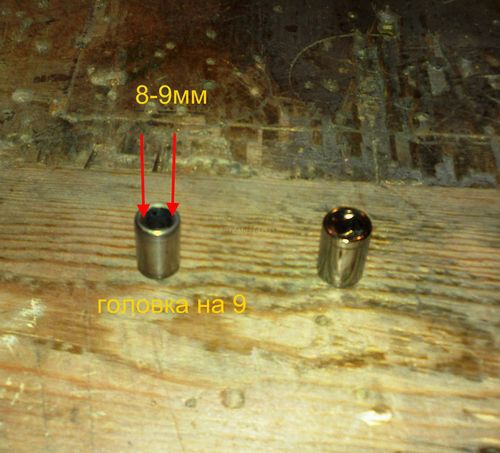

Вместо заводского болта на его место нужно поставить типа трубку. Для этого подойдёт торцевая головка на 9. Только нужно внутри рассверлить отверстие до 8-9 мм., под ось или болт на 8 мм.

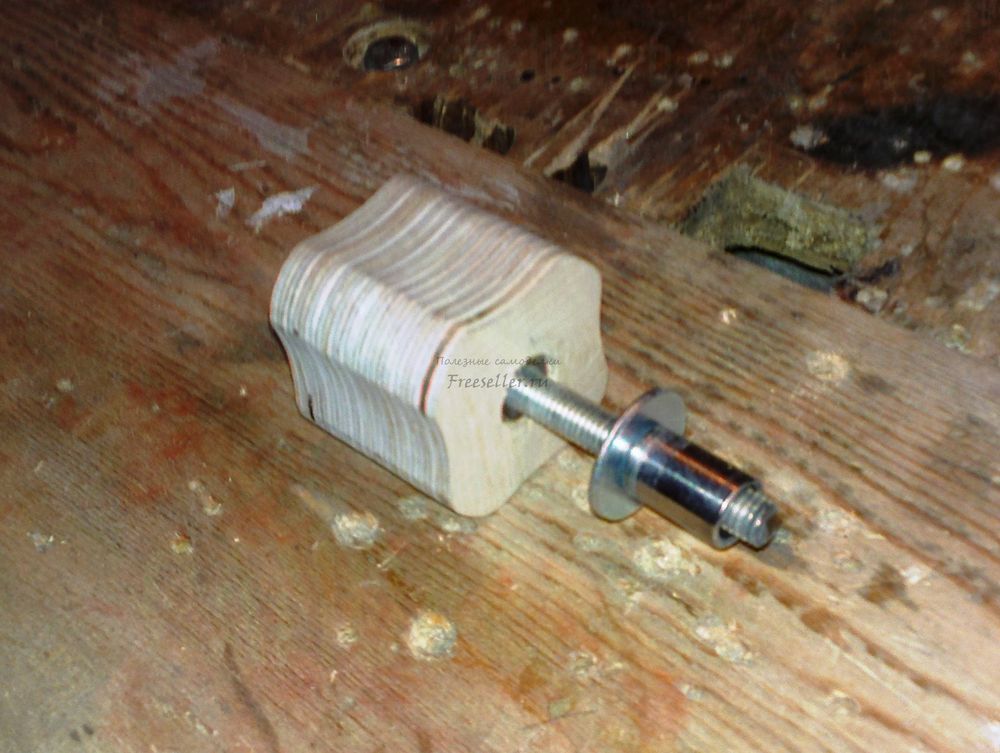

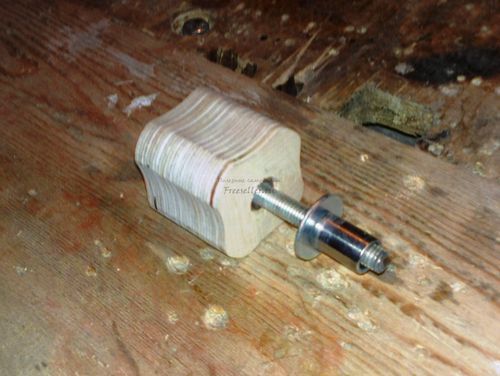

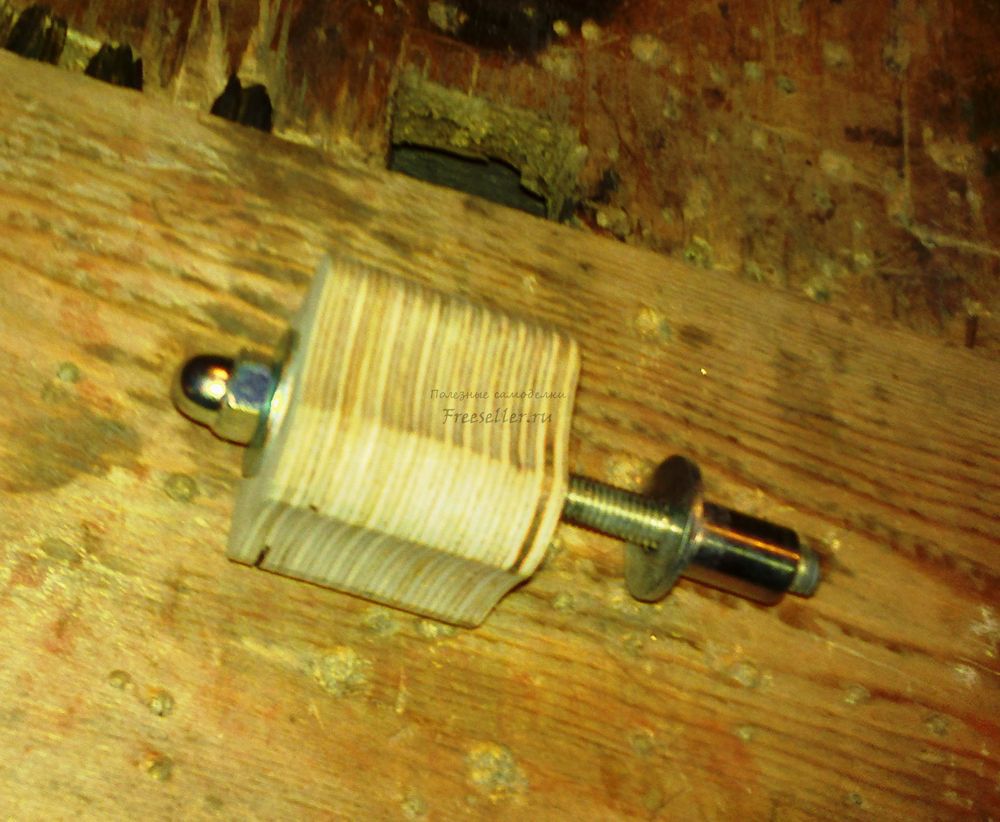

Отпилить ось 8 мм длиной 105 мм. Ну, или болт. И всё это собрать.

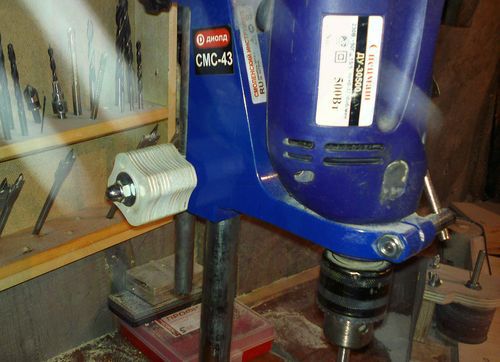

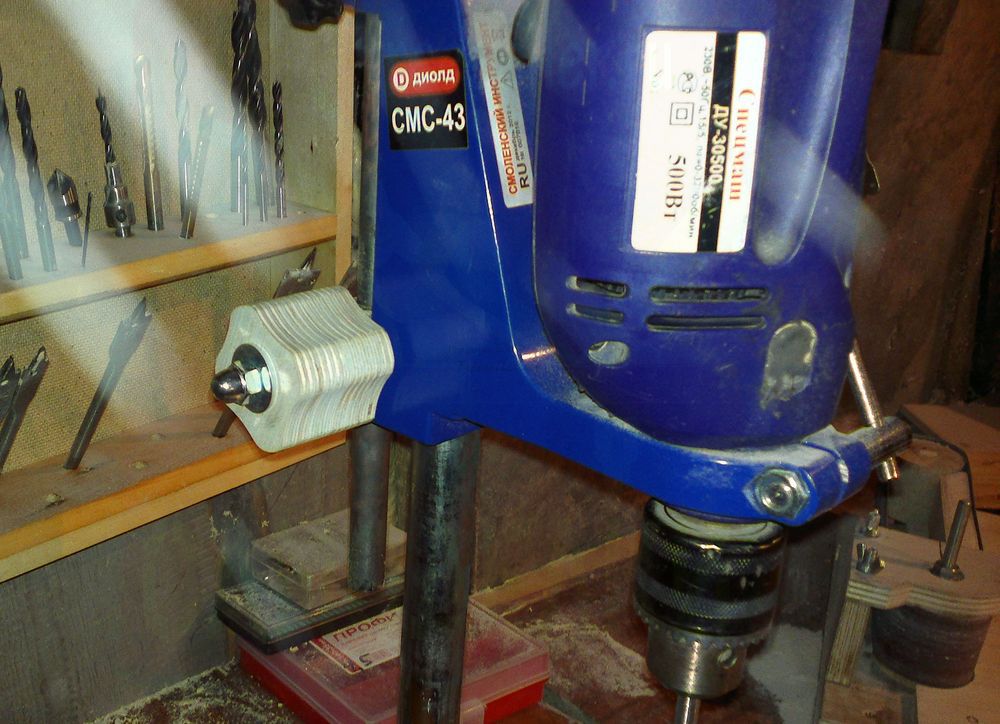

Вставить на место заводского болта.





Теперь стало намного удобнее менять высоту. Потом покрашу в тёмный цвет, не отличишь от заводского. Меня одно удивляет, почему изготовители сами не додумались об этом?
Всем спасибо. До новых встреч!
