Барабанный удлинитель своими руками

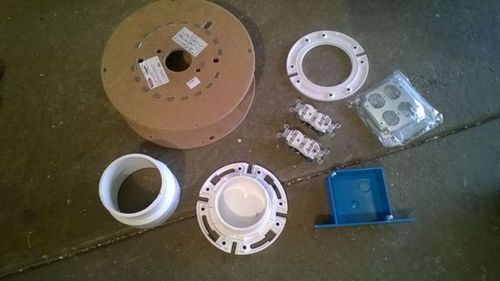

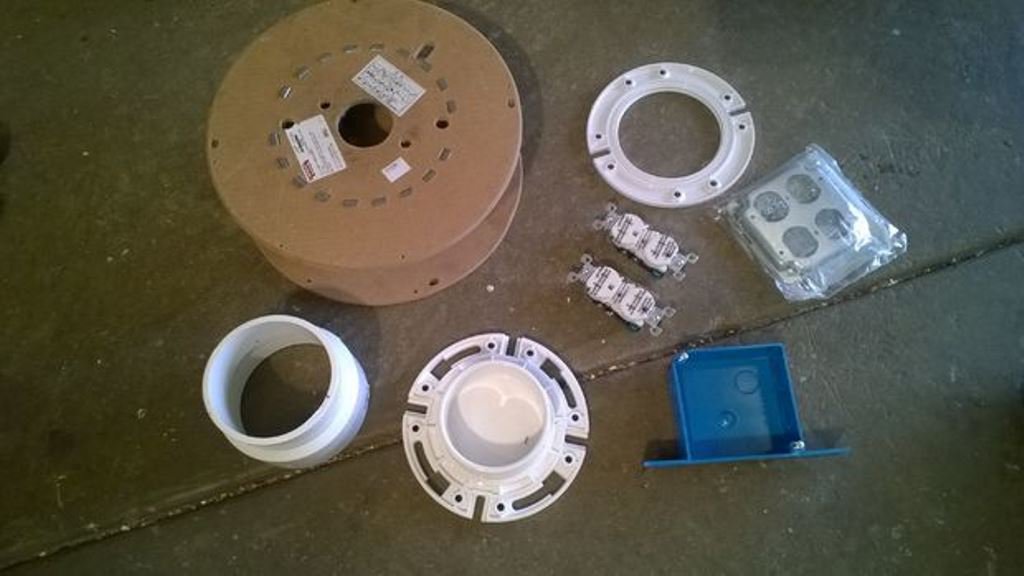

Чтобы сделать барабанный удлинитель необходимо:

• дуплекс розетки - 2шт.
• электрическая коробка с 4 отверстиями;

• металлическая крышка для розетки;
• катушка из фанеры;
• фланец ПВХ;
• Фланец ПВХ с углублением;
• СИЗ зажимы

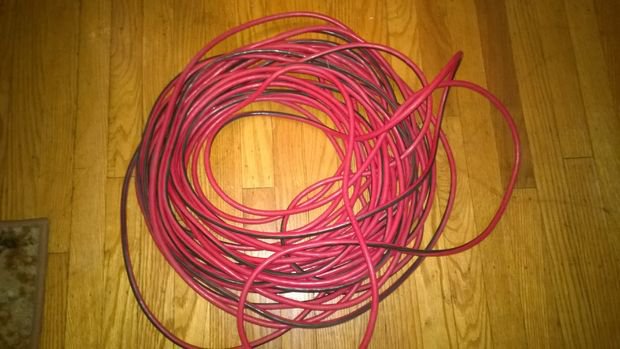

• Провод - 30-40 м, (сечением от 1 мм)



Необходимые инструменты:
• лобзик;
• осциллирующий инструмент;
• дрель с битами;
• плоская отвертка;
• наждачная бумага;
• кусачки;
• плоскогубцы;
• мульти метр.

Инструкция по изготовлению



Шаг 1: Резка отверстий

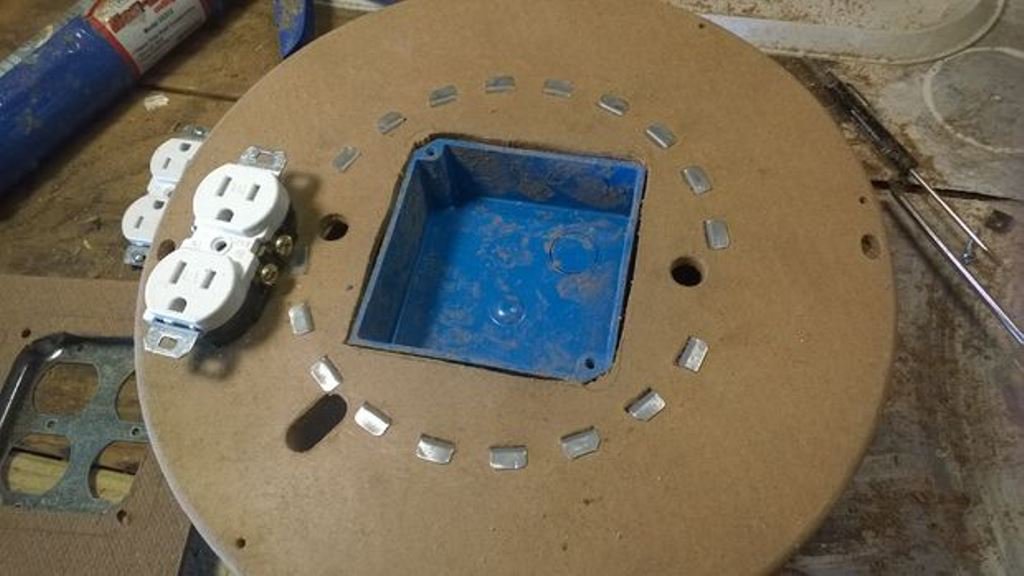

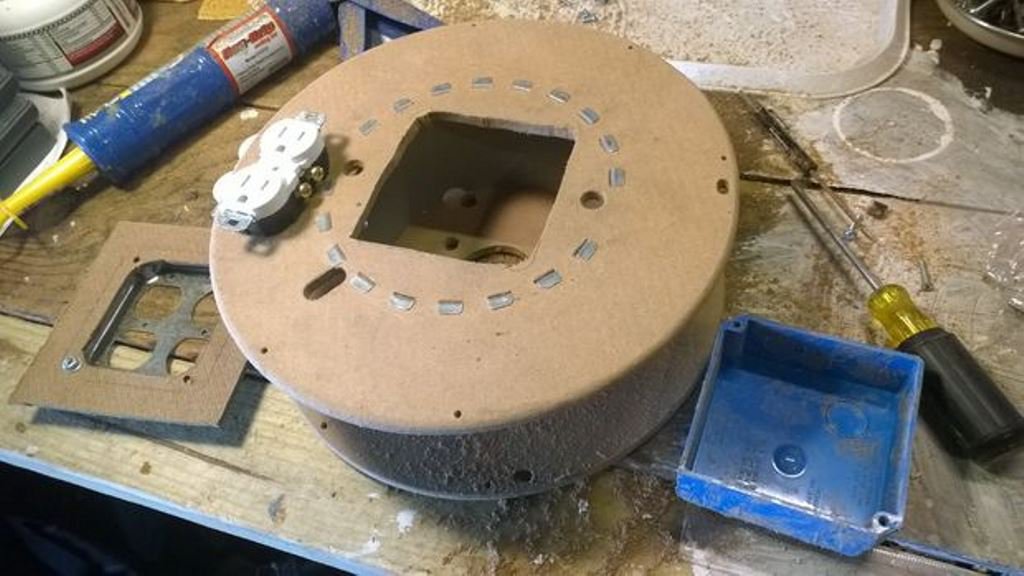

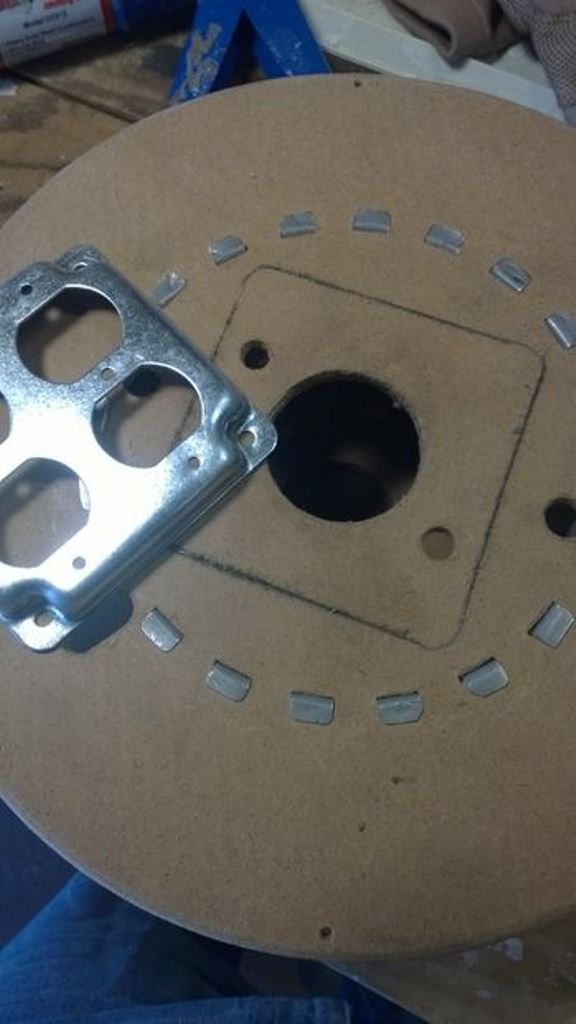

Возьмите катушку из фанеры. Положите на него металлическую деталь с 4 отверстиями и отметьте карандашом место, где необходимо сделать вырез. Возьмите лобзик и вырежьте квадрат. Отшлифуйте края. Вставьте в него пластиковую коробку для розеток.

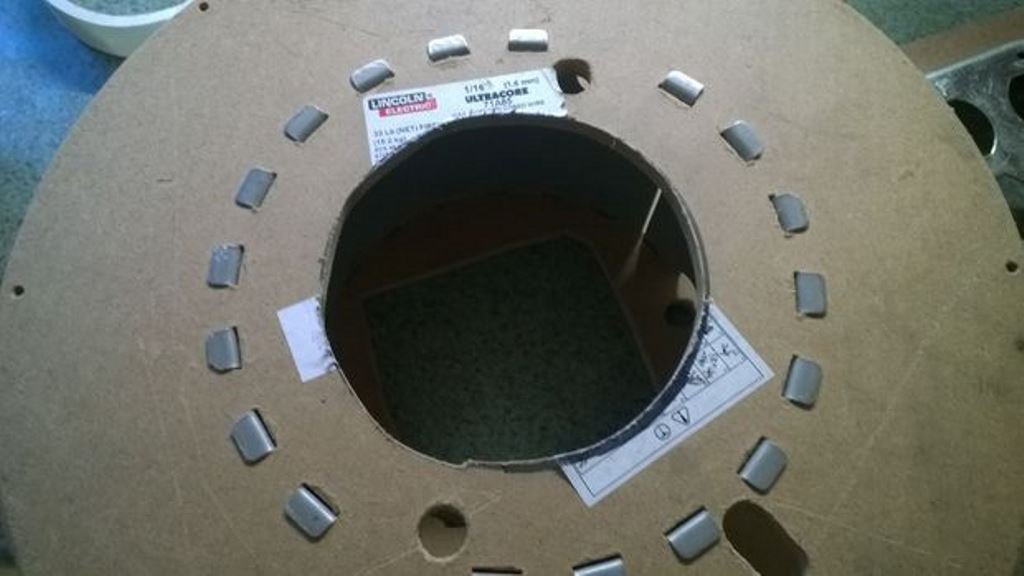

На другой стороне также необходимо вырезать большое отверстие, чтобы установить фланец.

Шаг 2: Создание базы

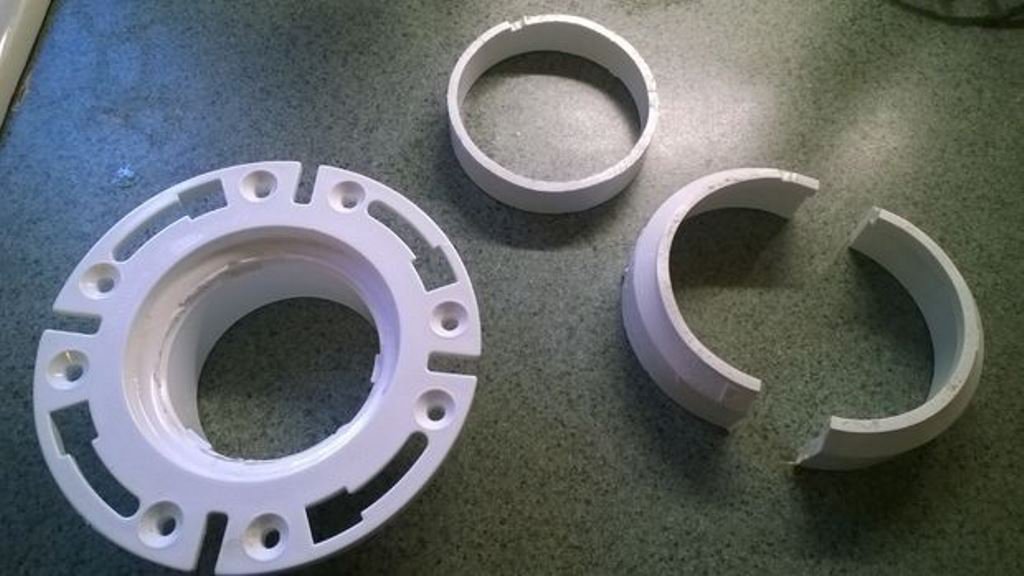

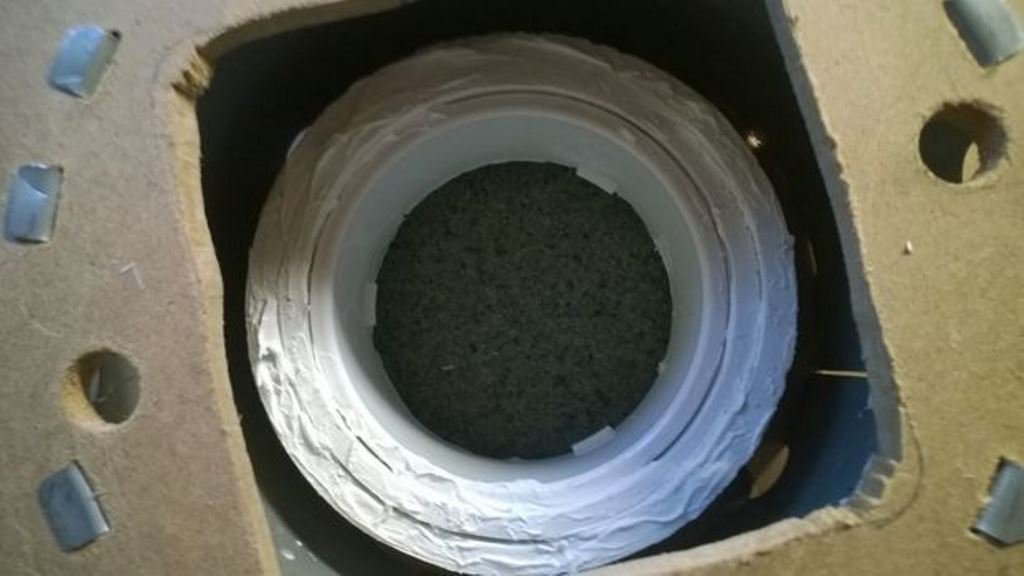

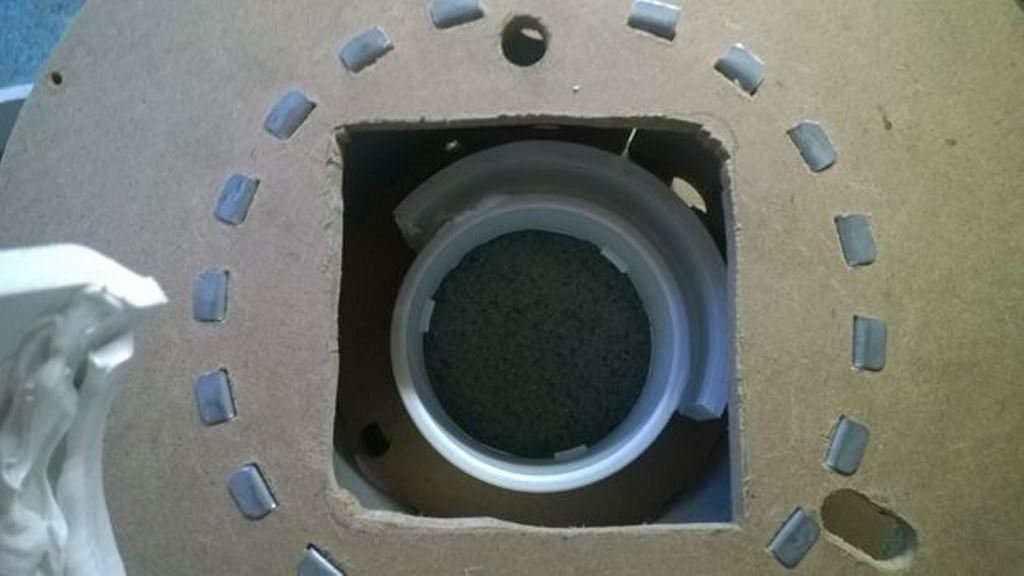

Чтобы собрать фланец пришлось разрезать пластиковое кольцо, т.к. оно не влезало в отверстие. В дальнейшем его необходимо склеить. Закрепите все так, как показано на фотографии.

Шаг 3: Электропроводка

Далее необходимо заниматься электропроводкой.

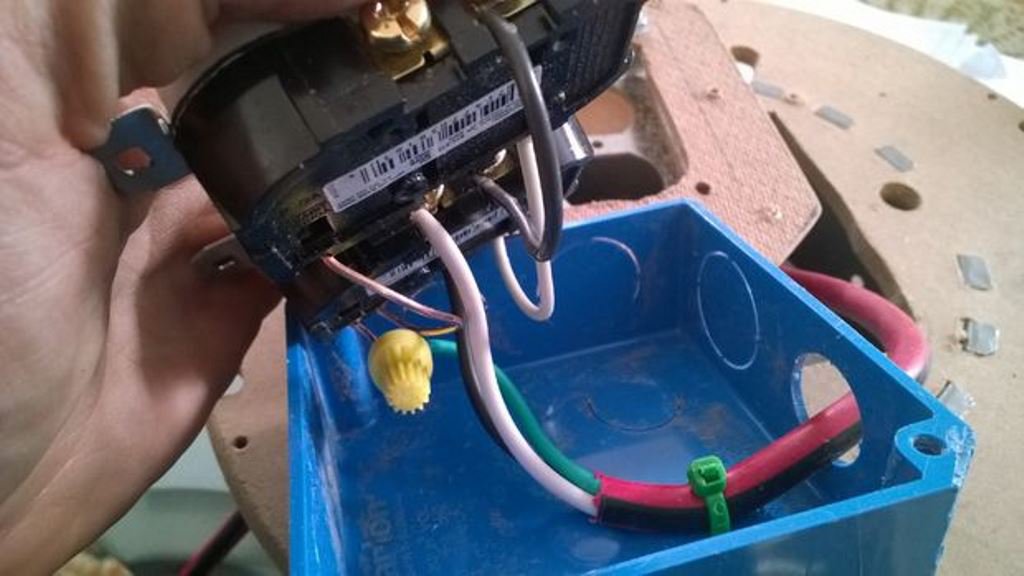

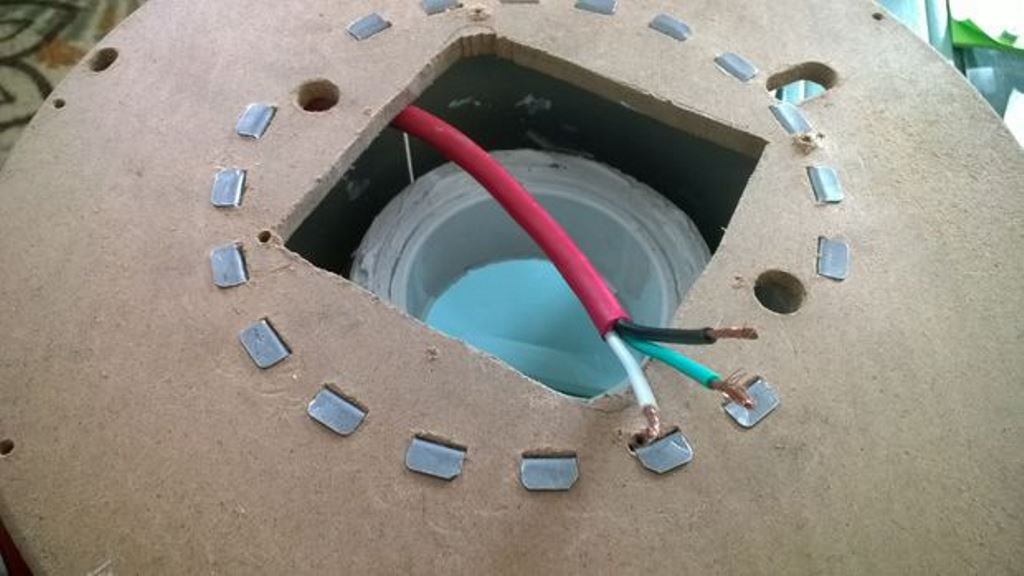

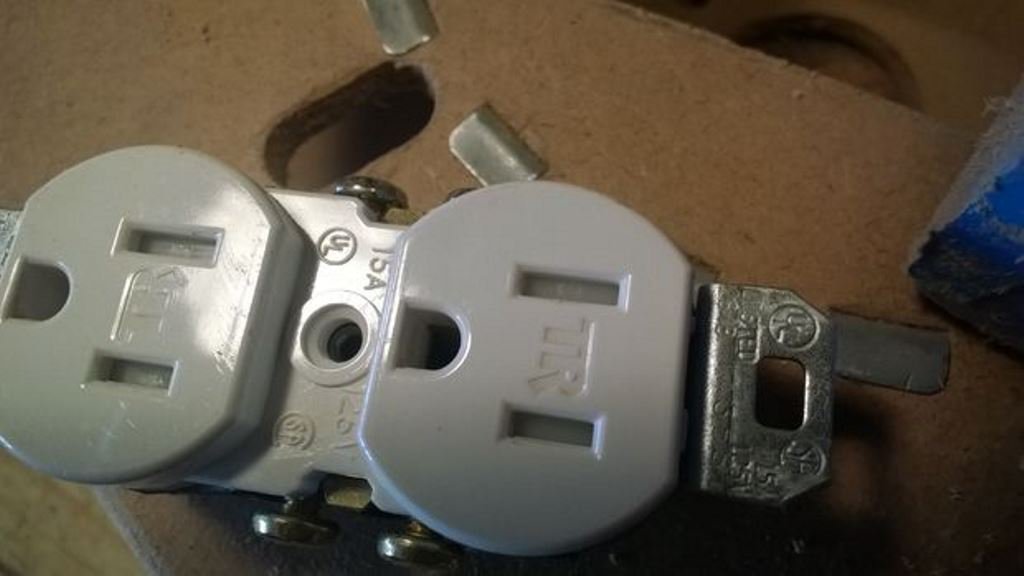

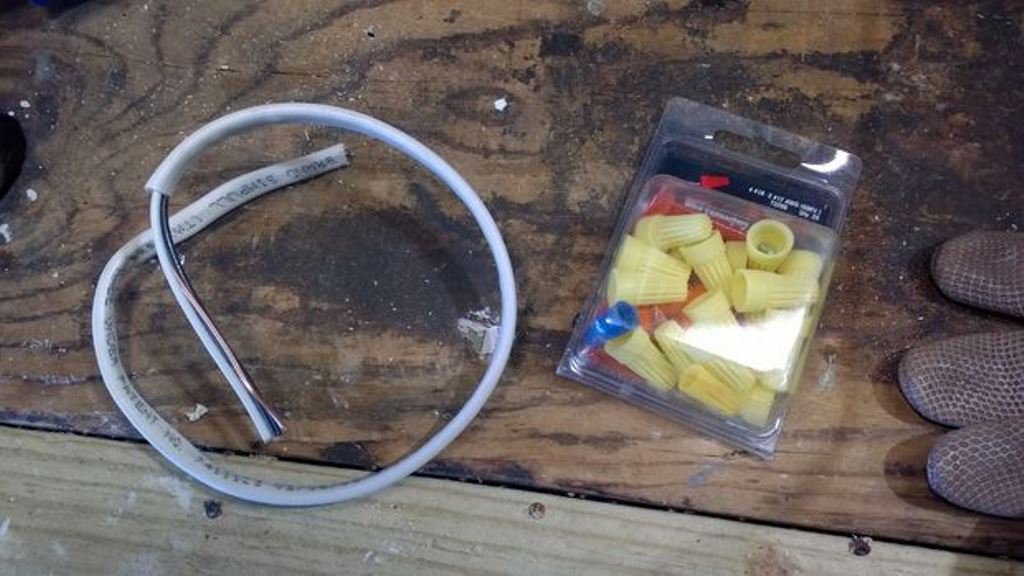

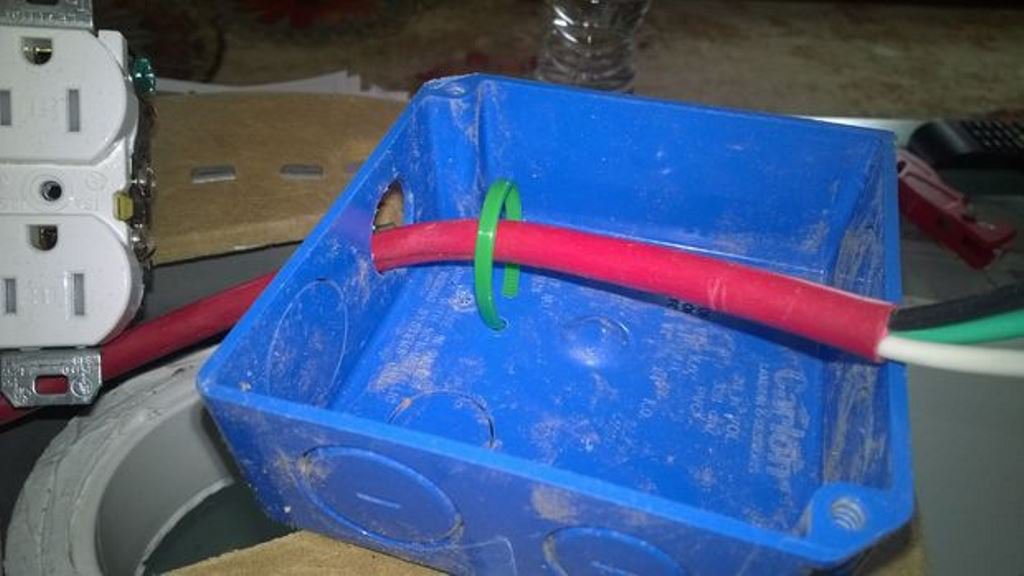

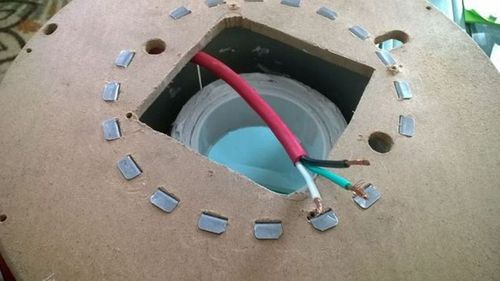

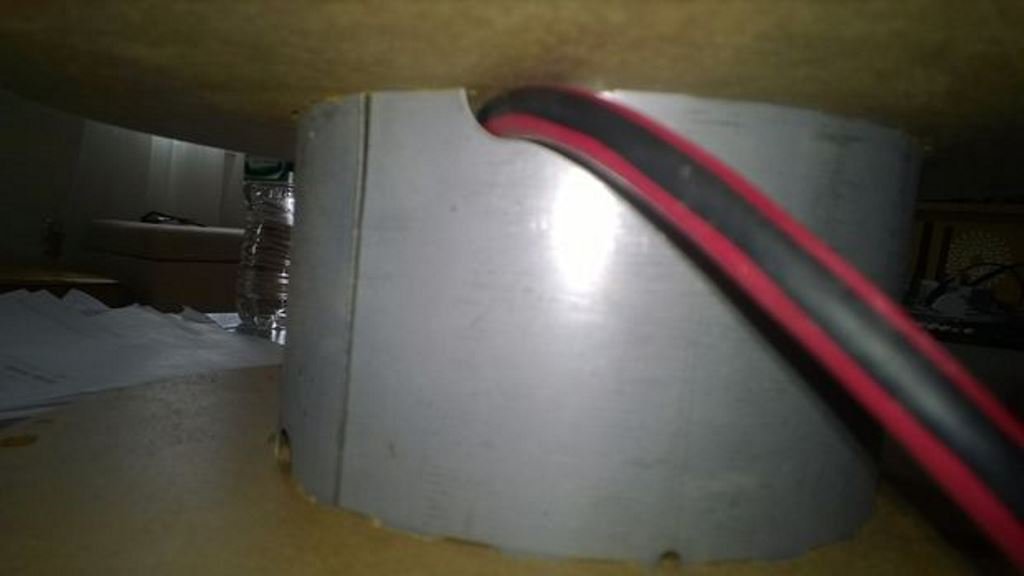

Отрежьте вилку и разделите провода. Сделайте небольшое отверстие в катушке, как показано на фотографии, проденьте в него провод. Просверлите две маленькие дырочки в нижней части электрической коробки и используйте стяжку для закрепления кабеля. Подключите проводки к розеткам.

Шаг 4: Окончательная сборка

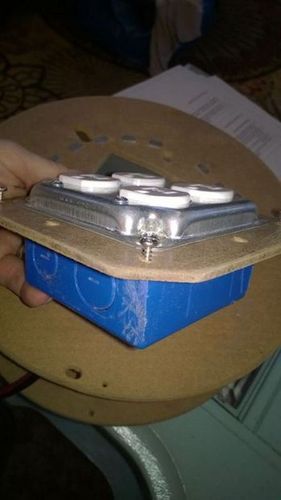

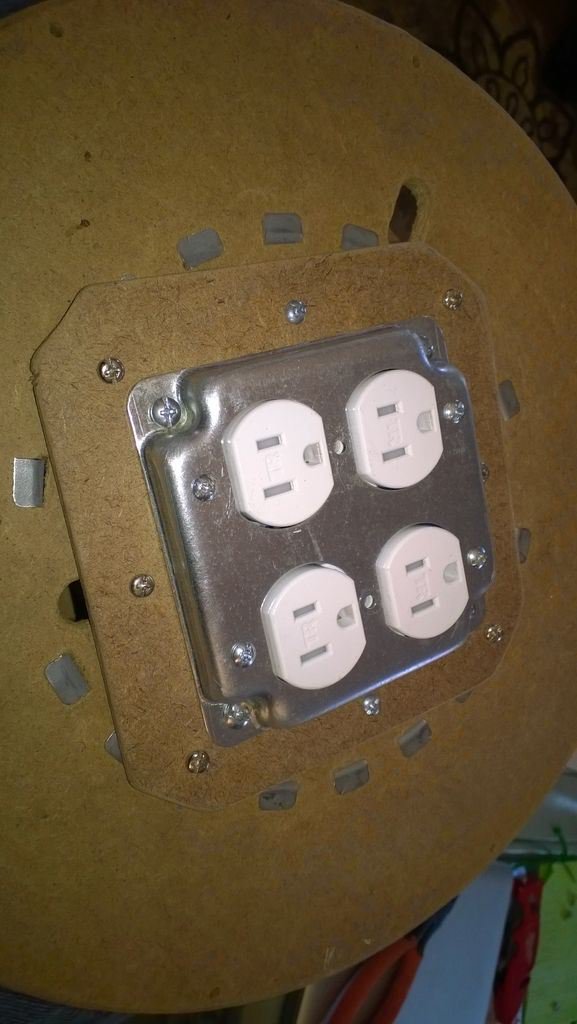

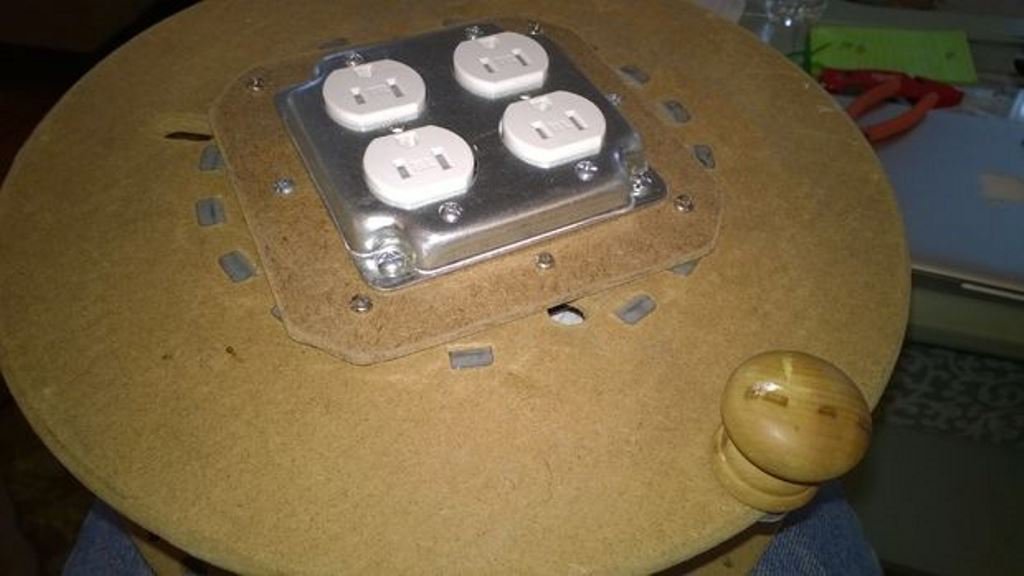

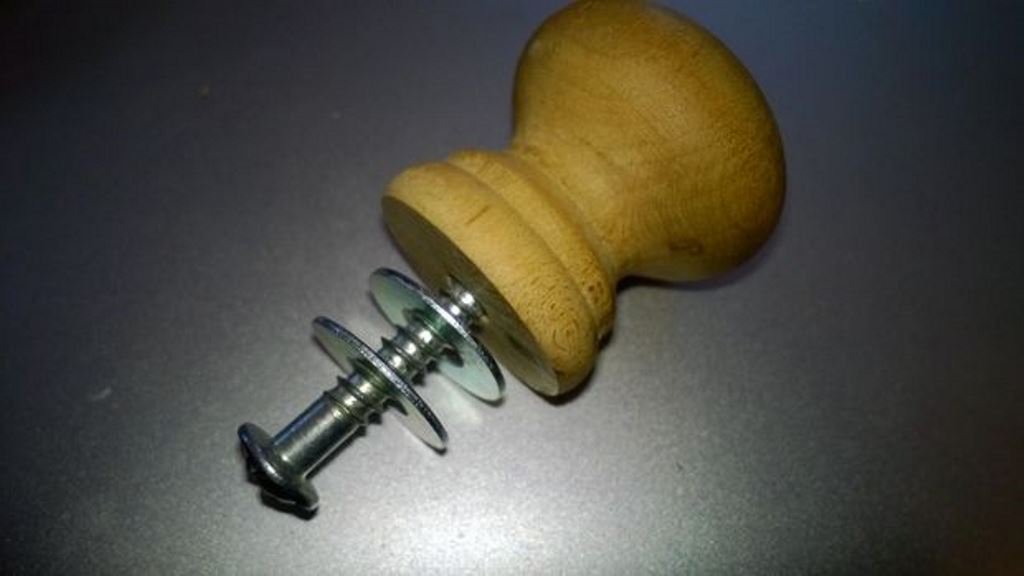

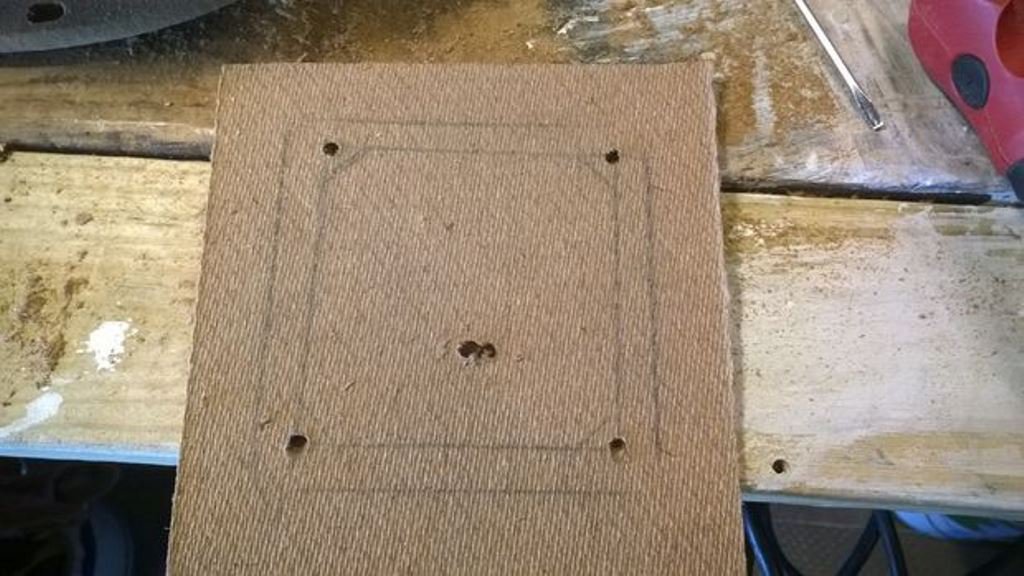

Розетки, коробки, крышки и пластины были прикреплены к монтажной пластине, которая затем была прикреплена к катушке. Затем была прикреплена ручки, а шнур был замотан на катушку.

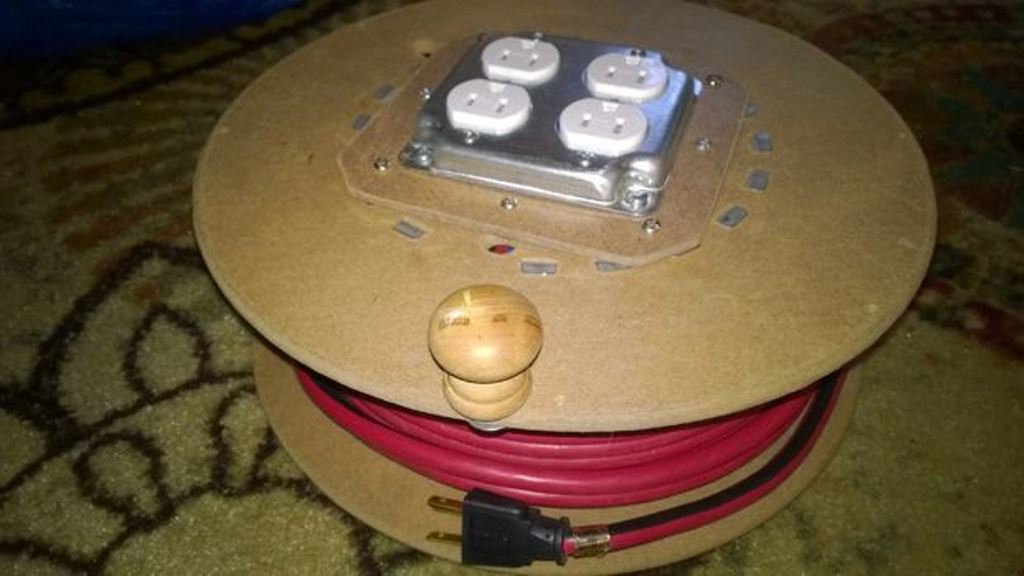

Барабанный удлинитель готов!
