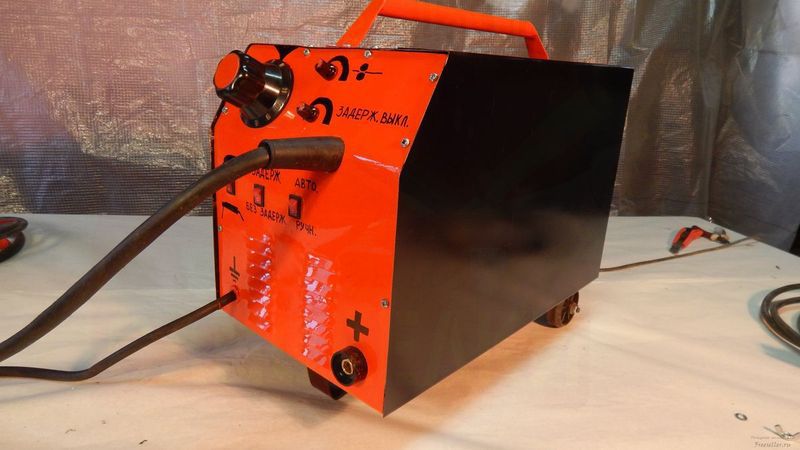

Самодельный сварочный полуавтомат 2 в 1

23 сентября 2015 GoPed 6 комментариев 34 522 просмотра

Всегда хотел иметь собственный сварочный аппарат, и даже думал его купить, но впереди была зима (больше времени), и я решил сделать его сам. Больше нужен был полуавтомат, но и дуговая сварка не помешает, поэтому решил делать 2в1 п-полуавтомат и дуговую от одного трансформатора.

Сварочный полуавтомат своими руками

Изготовление


Для дуговой сварки мне пришлось только домотать на трансформаторе нужное количество витков провода, чтобы трансформатор выдавал 45 вольт, и все.

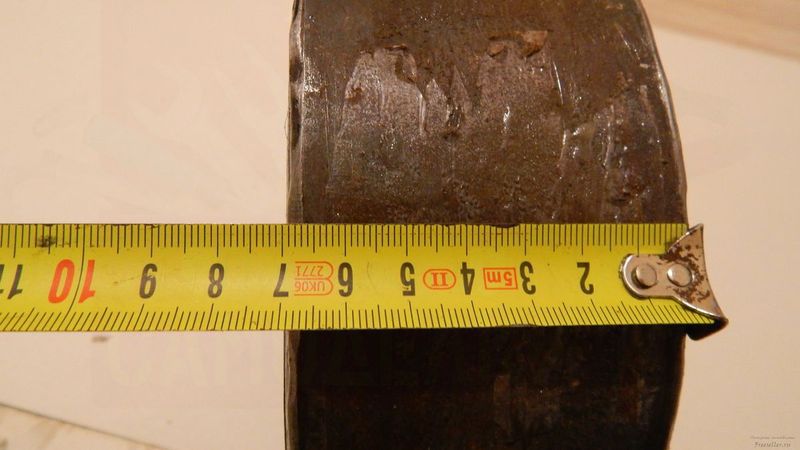

Изготовление магнитопровода

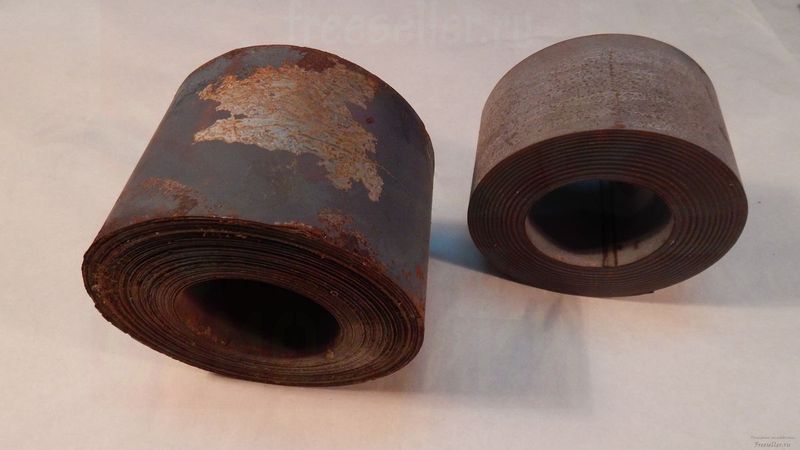

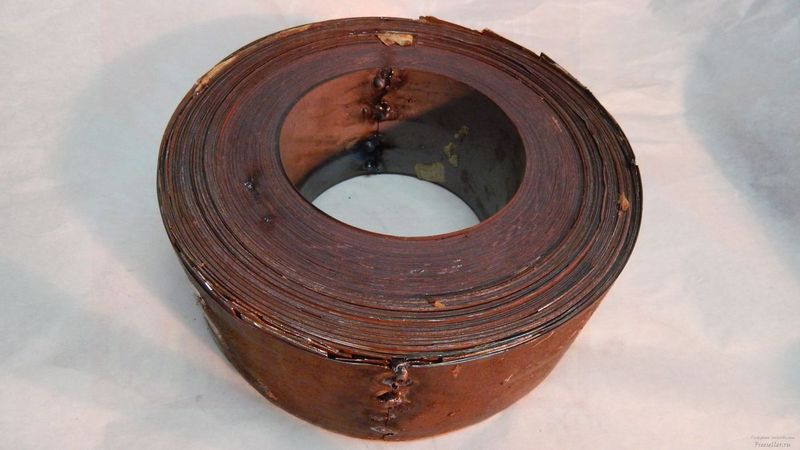

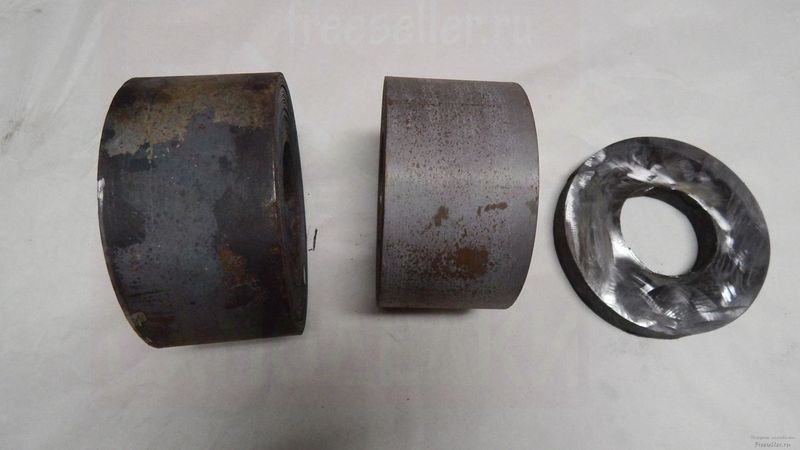

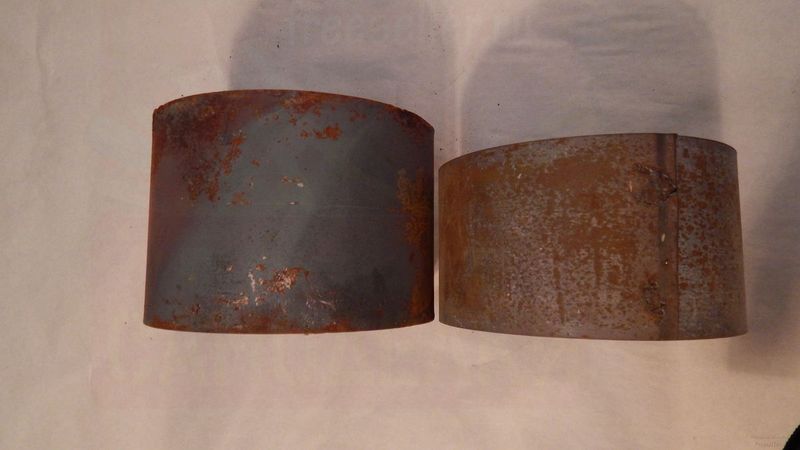

А теперь начнем все по порядку. Сначала я занялся изготовлением магнитопровода, его я сделал из двух магнитопроводов от ЛАТРов.



Изготовление магнитопровода для сварочного полуавтомата

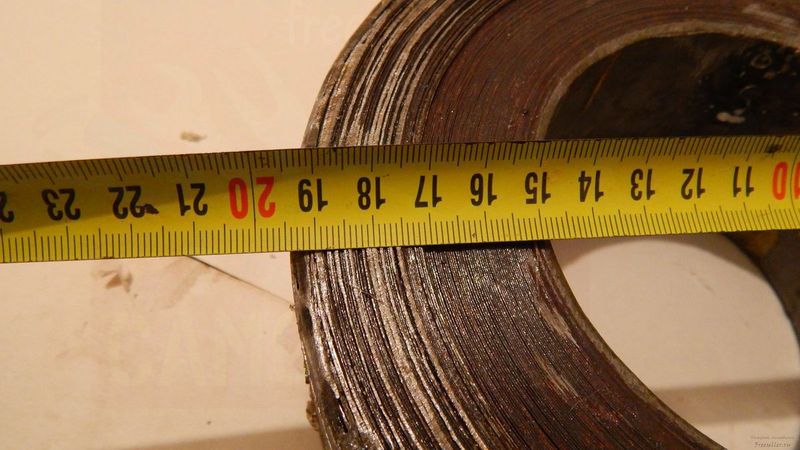

Один отрезал до нужного размера.


Изготовление магнитопровода для сварочного полуавтоматаИзготовление магнитопровода для сварочного полуавтомата

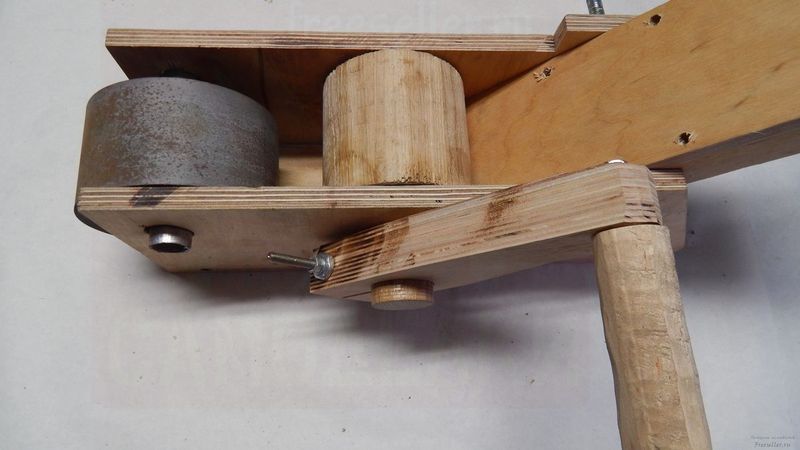

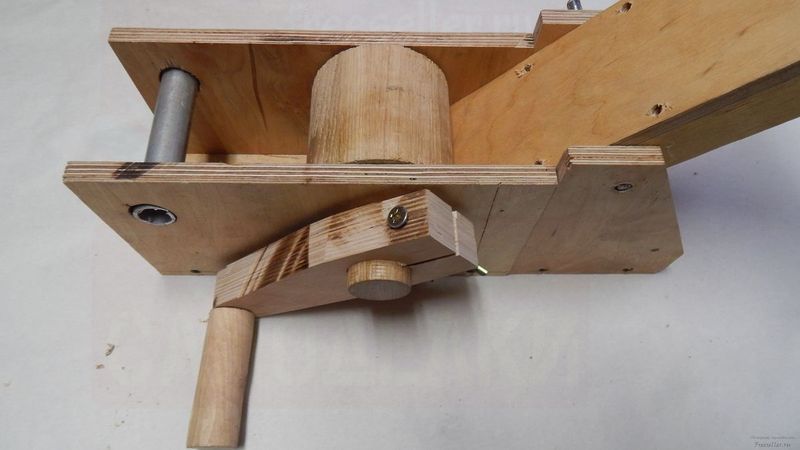

Приспособление для размотки намотки

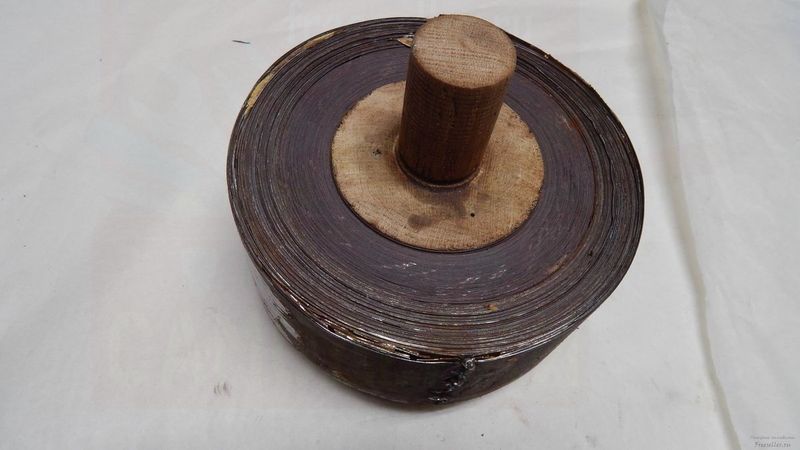

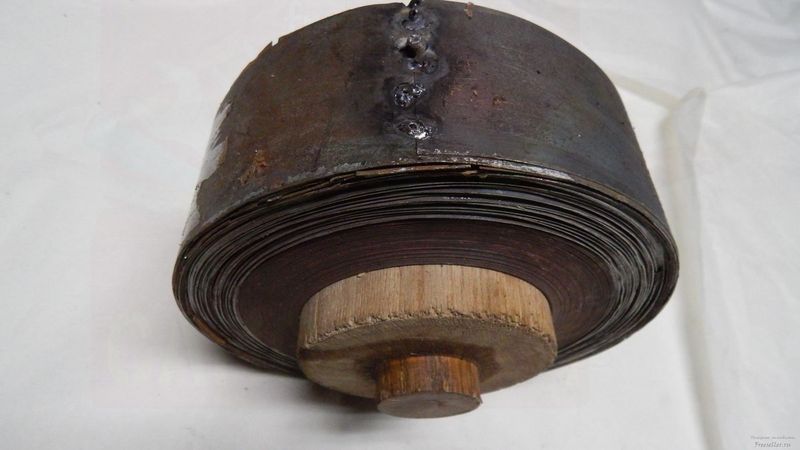

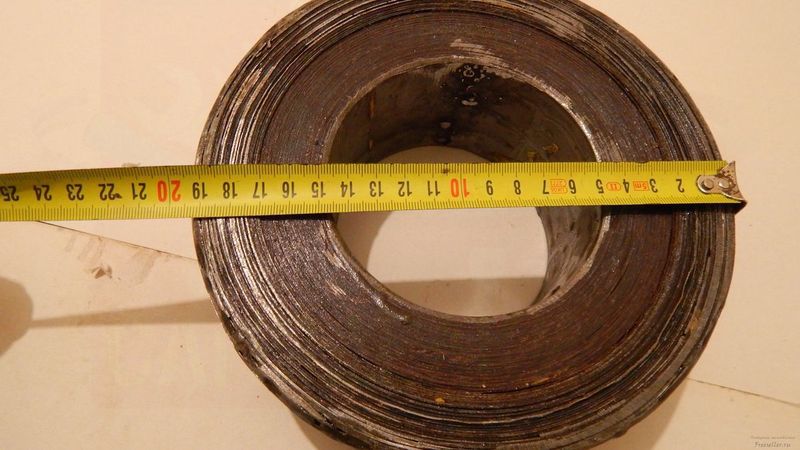

Оба размотал и с помощью нехитрого приспособления смотал их в один.


Изготовление магнитопровода для сварочного полуавтоматаИзготовление магнитопровода для сварочного полуавтоматаИзготовление магнитопровода для сварочного полуавтоматаИзготовление магнитопровода для сварочного полуавтоматаИзготовление магнитопровода для сварочного полуавтоматаИзготовление магнитопровода для сварочного полуавтоматаИзготовление магнитопровода для сварочного полуавтоматаИзготовление магнитопровода для сварочного полуавтомата

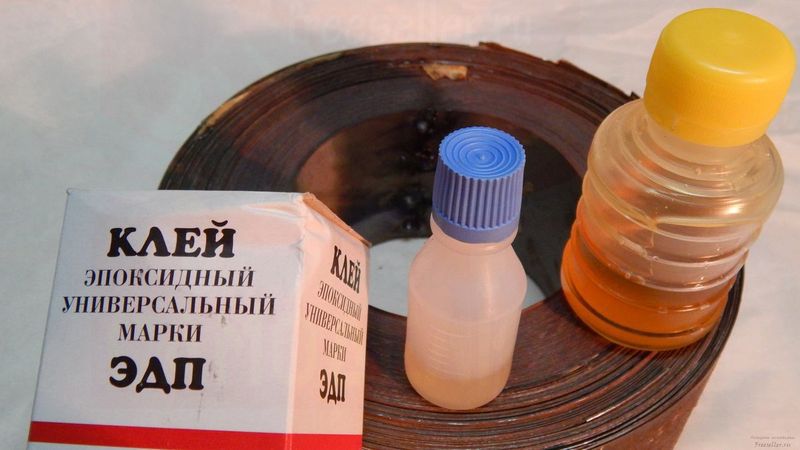

Затем магнитопровод я пропитываю эпоксидным клеем для того, чтобы трансформатор не гудел и не было короткого замыкания пластин.



Изготовление магнитопровода для сварочного полуавтомата

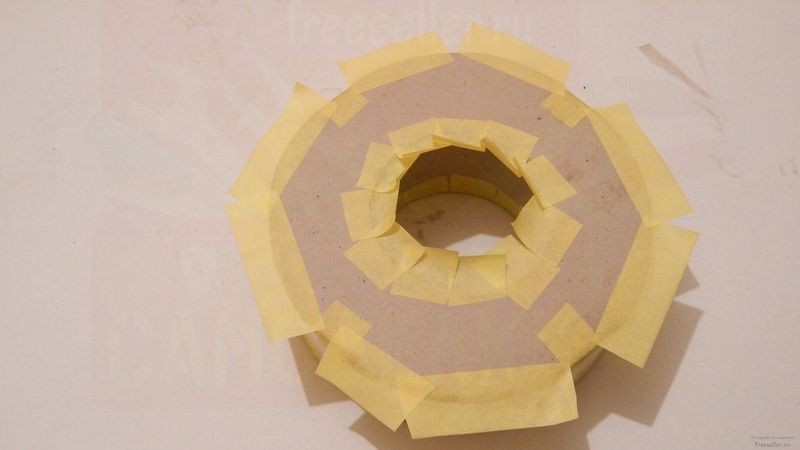

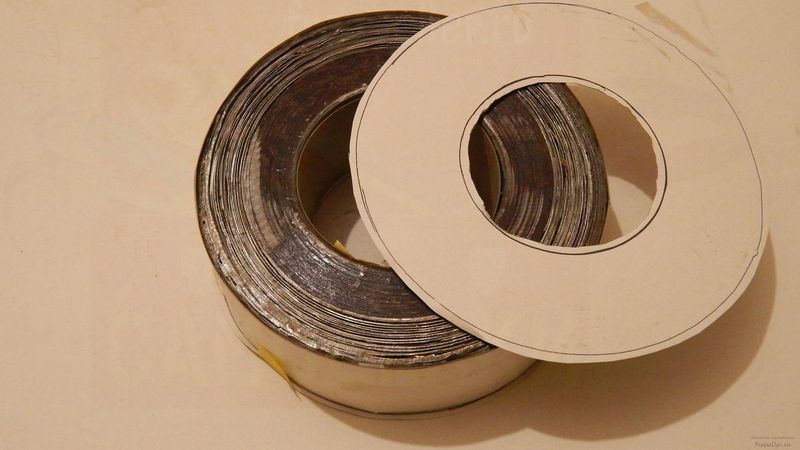

После этого магнитопровод обматываем картоном.


Изготовление магнитопровода для сварочного полуавтоматаИзготовление магнитопровода для сварочного полуавтомата

Изготовление магнитопровода для сварочного полуавтомата

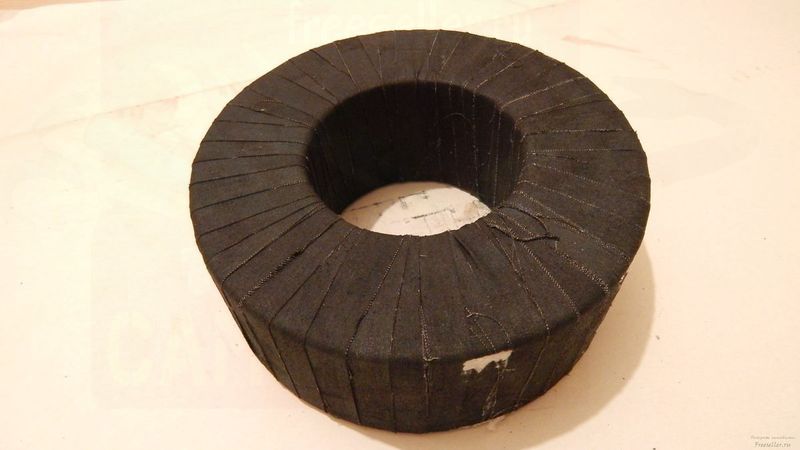

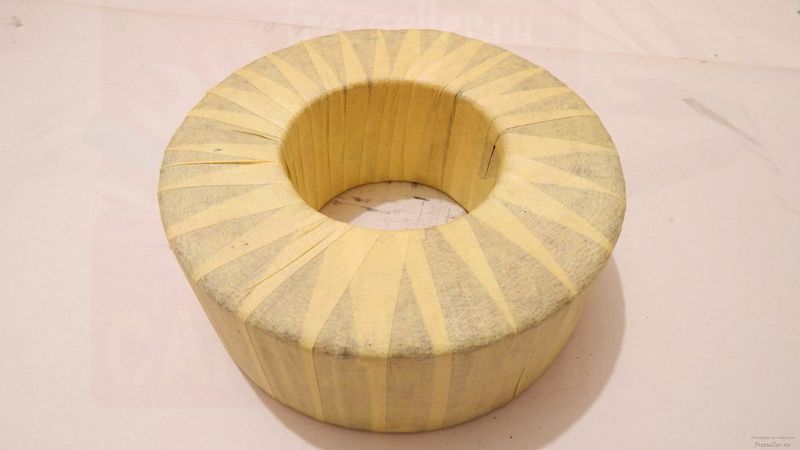

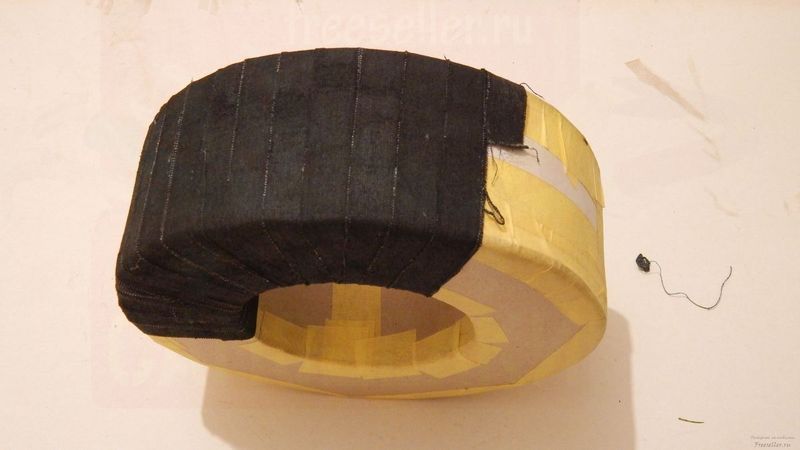

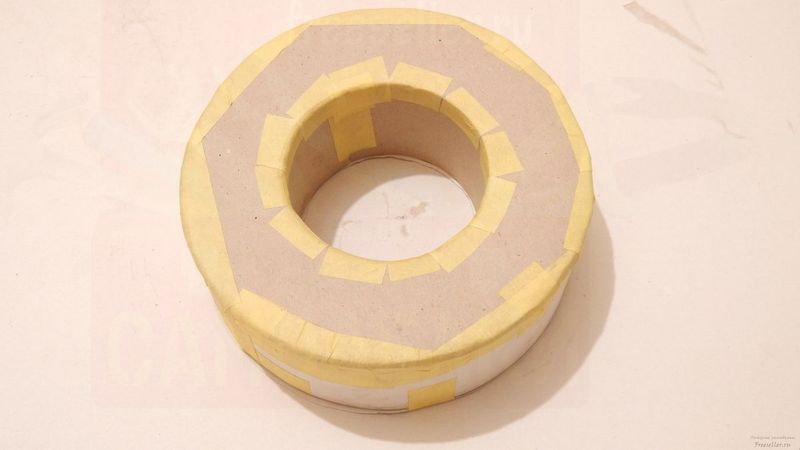

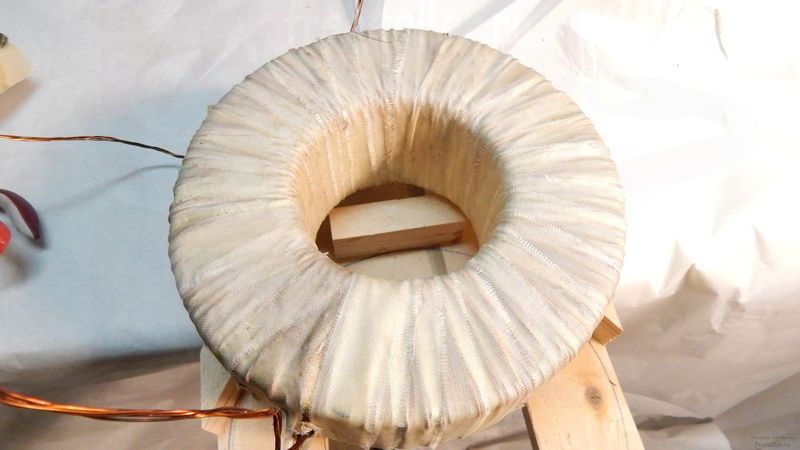

Затем все обмотал изолентой из Х/Б ткани и малярным скотчем.



Изготовление магнитопровода для сварочного полуавтоматаИзготовление магнитопровода для сварочного полуавтоматаИзготовление магнитопровода для сварочного полуавтоматаИзготовление магнитопровода для сварочного полуавтомата


Подробнее о сборке тороидального магнитопровода смотрите на видео ниже:

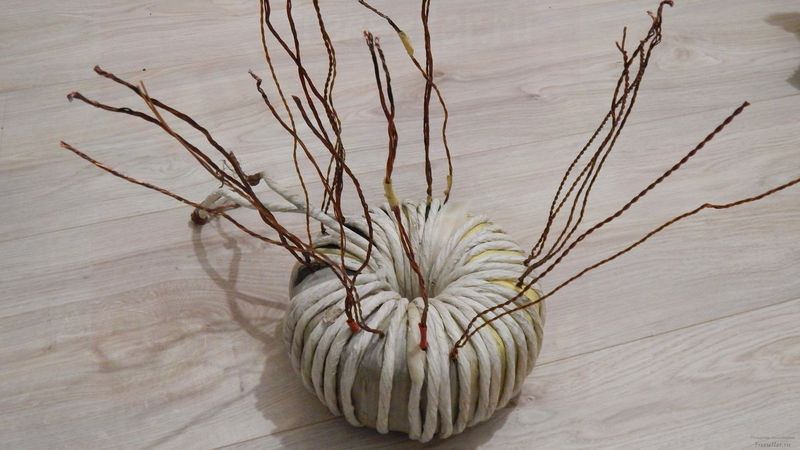

Намотка первичной и вторичной обмоток

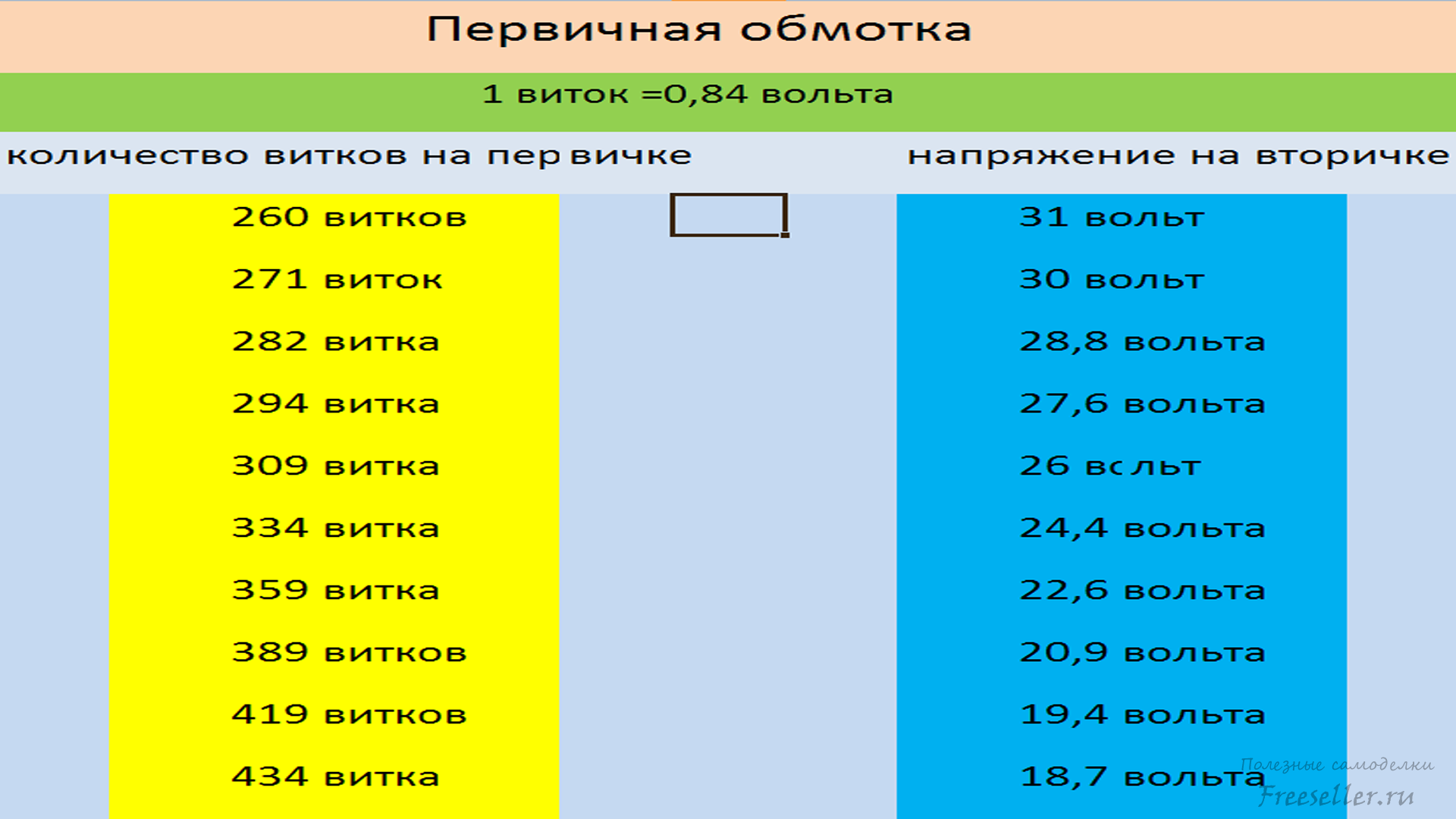

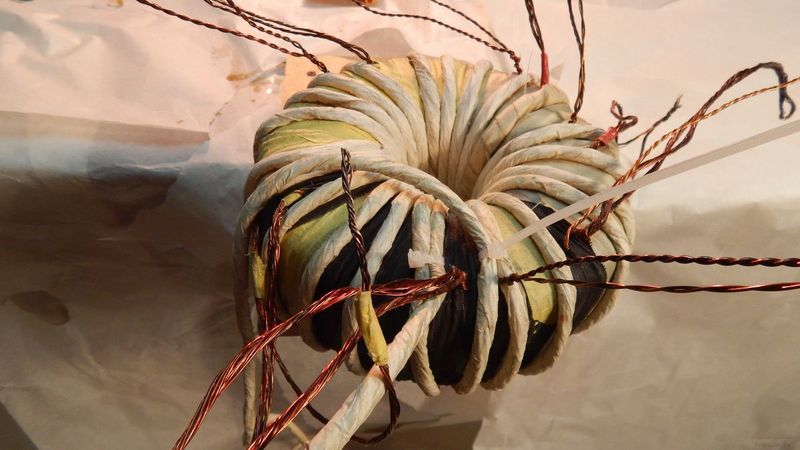

Следующий этап - намотка первичной и вторичной обмотки. Я мотал по такой схеме исходя из моего сечения магнитопровода

(рассчитывается индивидуально для каждого трансформатора).



Схема сечений первичной обмотки сварочного полуавтомата

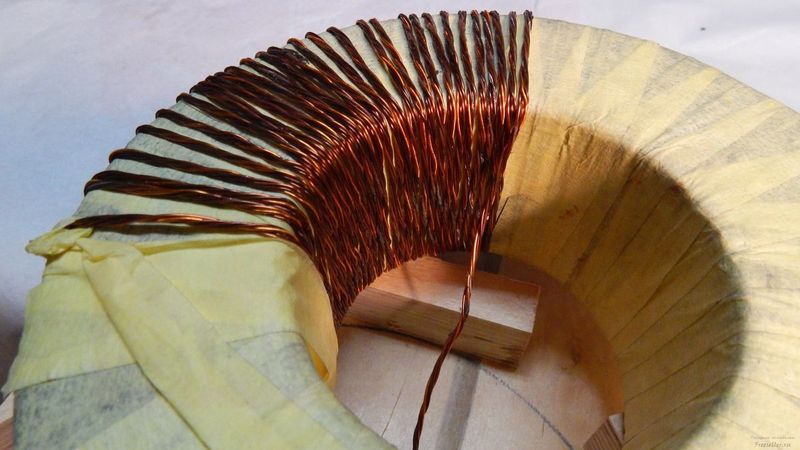

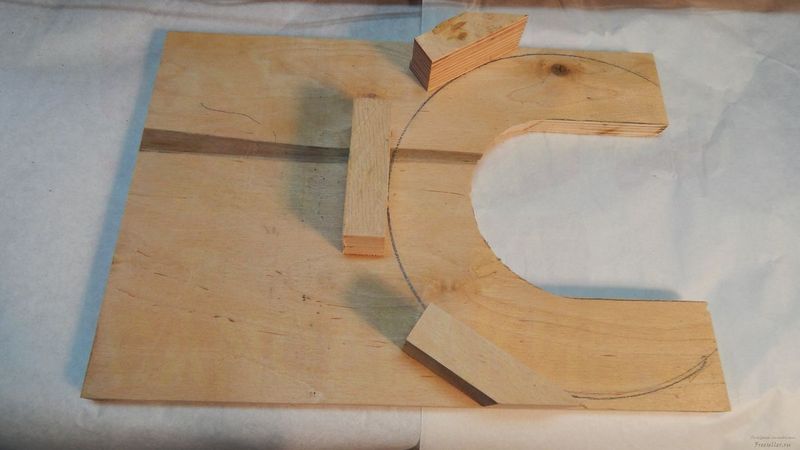

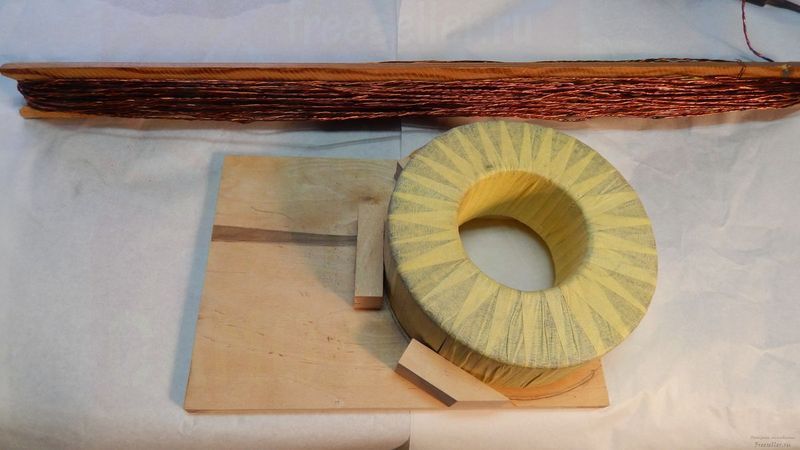

Первичная обмотка мотается медным проводом сечением от 2 мм2 (у меня он набран из нескольких жил). Для удобства намотки под магнитопровод сделал подставку, которая крепится к столу.



Подставка длянамотки первичной обмотки сварочного полуавтомата

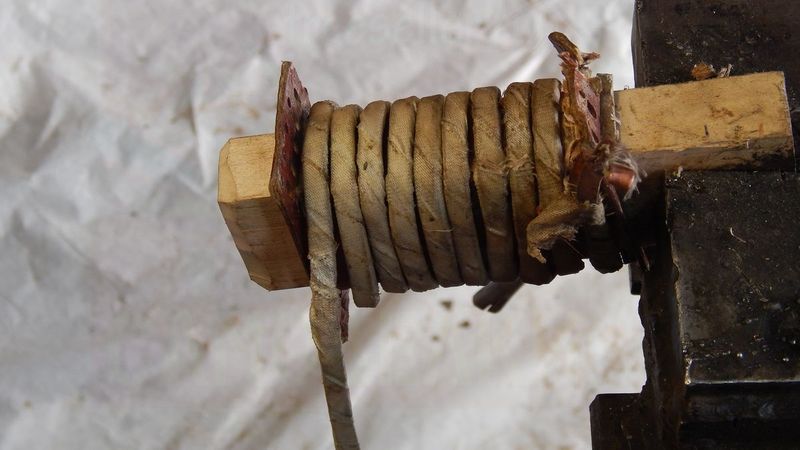

Провод наматываем на челнок - так намного проще мотать.


Намотка первичной обмотки сварочного полуавтоматаНамотка первичной обмотки сварочного полуавтоматаНамотка первичной обмотки сварочного полуавтомата

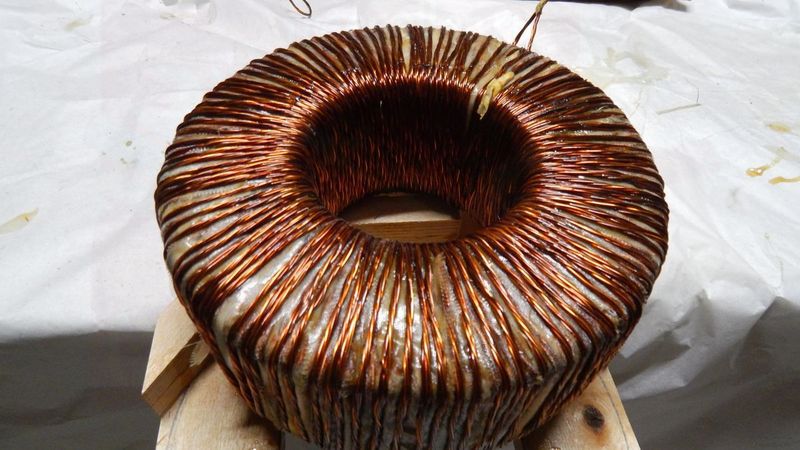

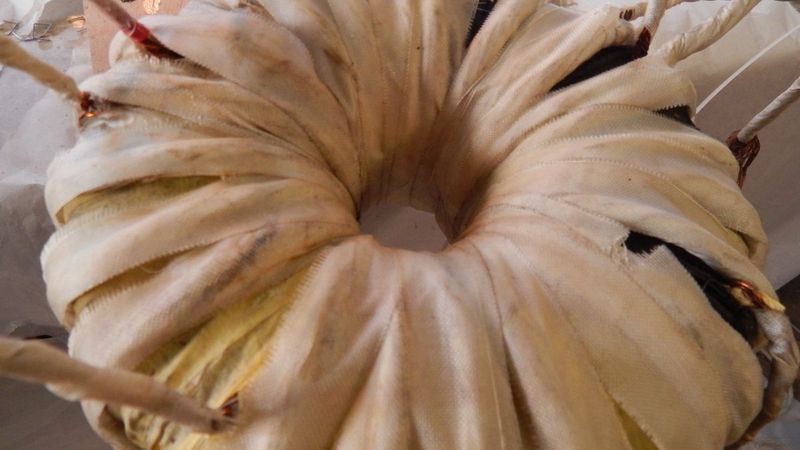

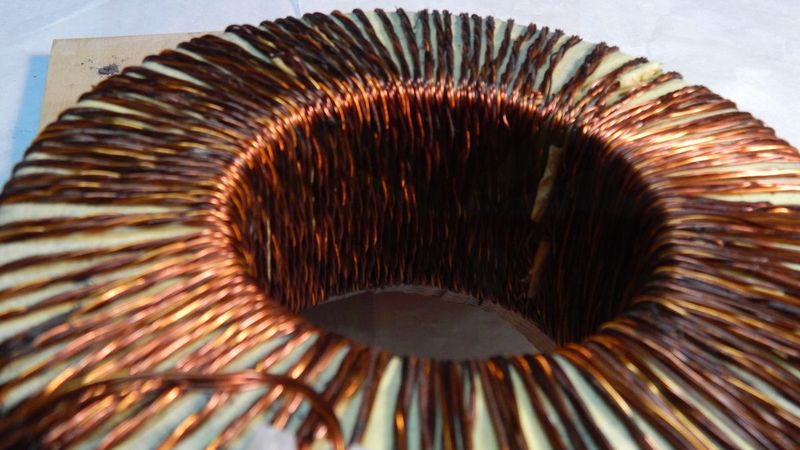

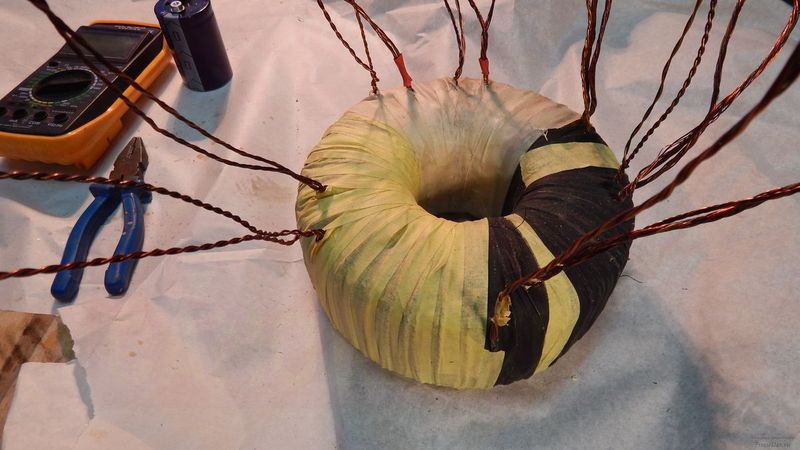

Каждый слой пропитываю лаком и мотаю сверху Х/Б тканью или изолентой.


Намотка первичной обмотки сварочного полуавтоматаНамотка первичной обмотки сварочного полуавтоматаНамотка первичной обмотки сварочного полуавтоматаНамотка первичной обмотки сварочного полуавтомата

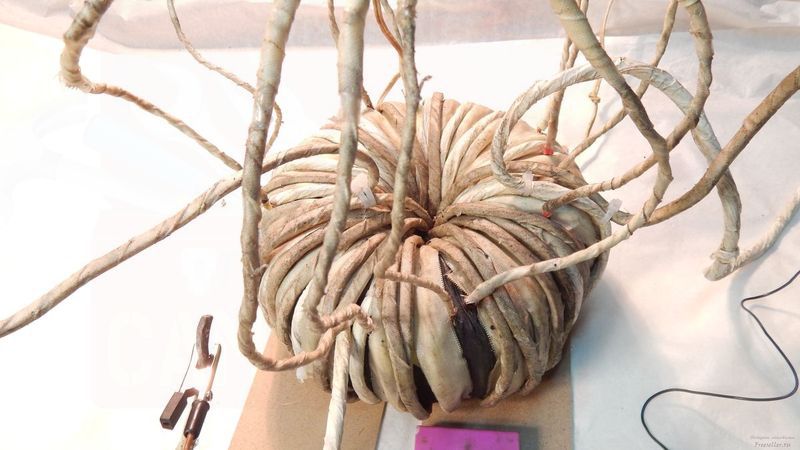

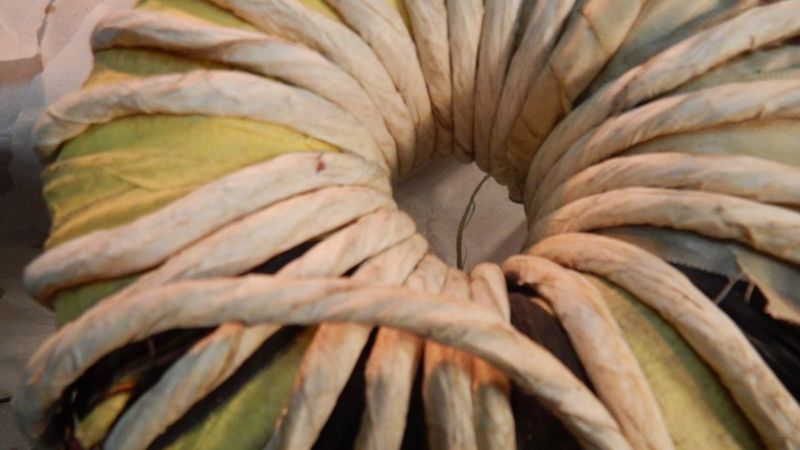

Сечение провода на вторичной обмотке 16 мм2.



Намотка вторичной обмотки сварочного полуавтоматаНамотка вторичной обмотки сварочного полуавтоматаНамотка вторичной обмотки сварочного полуавтоматаНамотка вторичной обмотки сварочного полуавтоматаНамотка вторичной обмотки сварочного полуавтомата



Подробнее о намотке я рассказал в видео ниже:





О результатах промежуточных испытаний также заснял видеоролик:




Изготовление механизма протяжки

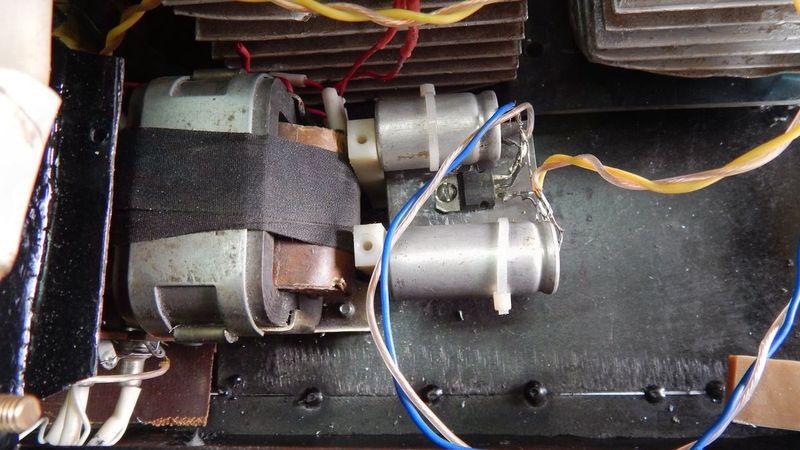

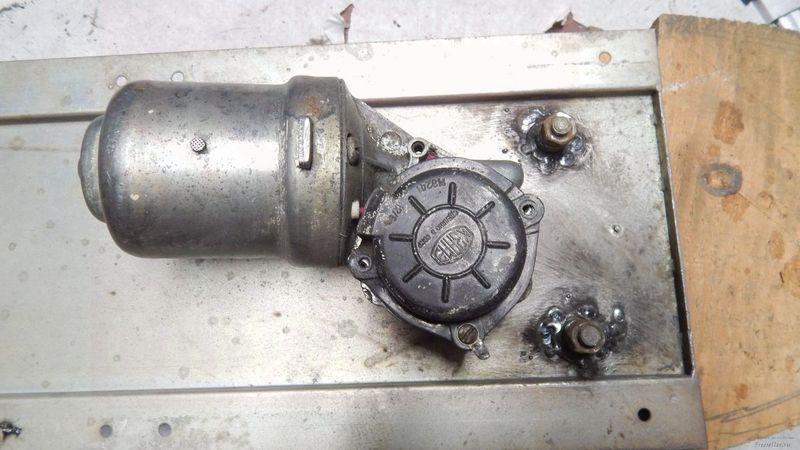

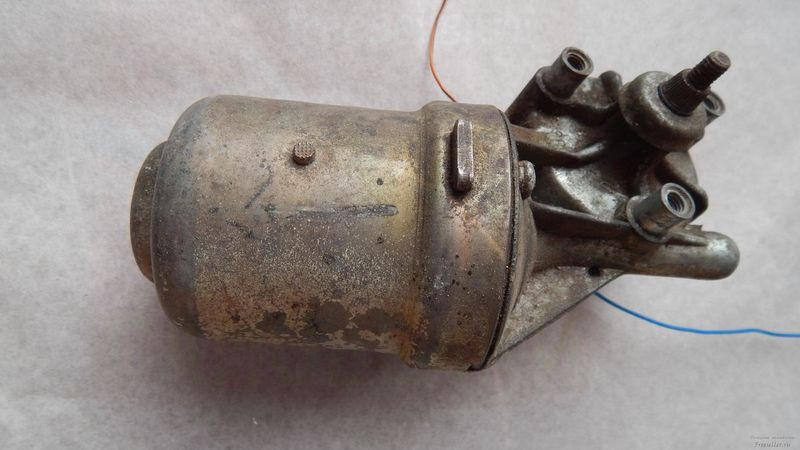

Следующий этап - сделать механизм протяжки. В качестве мотора я использовал двигатель от стеклоочистителя автомобиля ВАЗ 2101.



Механизм протяжки из стеклоочистителя Ваз 2101

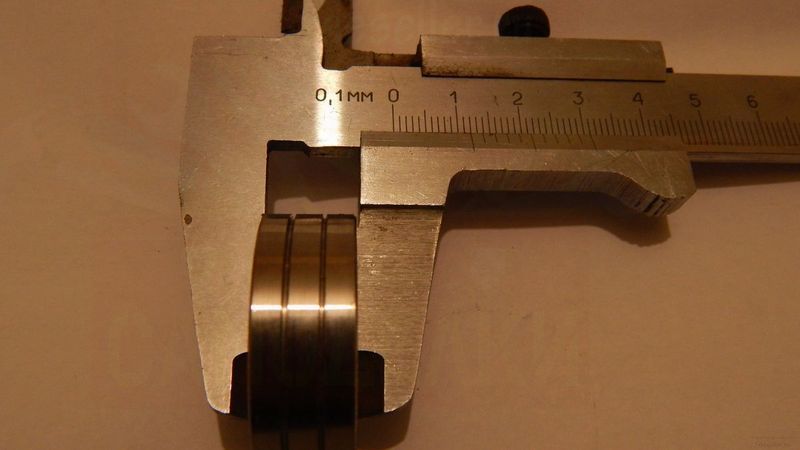

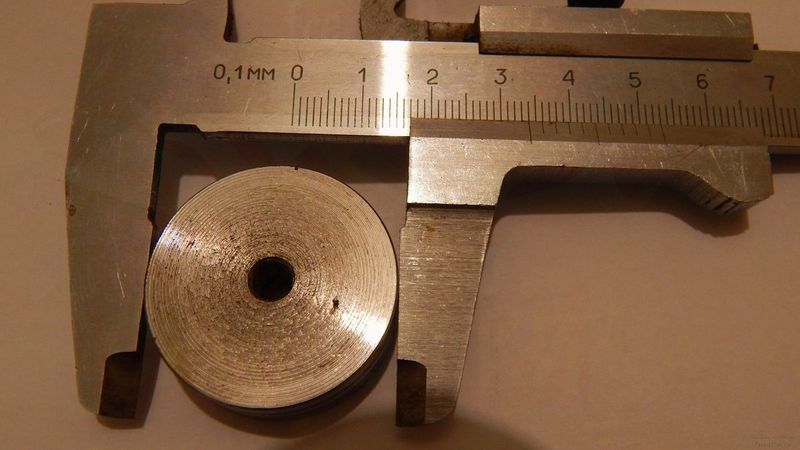

Подающий ролик купил готовый, но его также можно выточить у токаря.



Подающий ролик для механизма протяжкиПодающий ролик для механизма протяжкиПодающий ролик для механизма протяжки

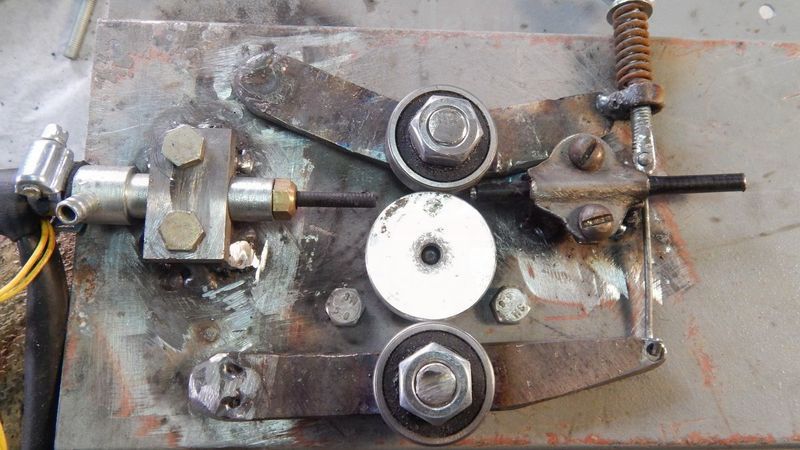

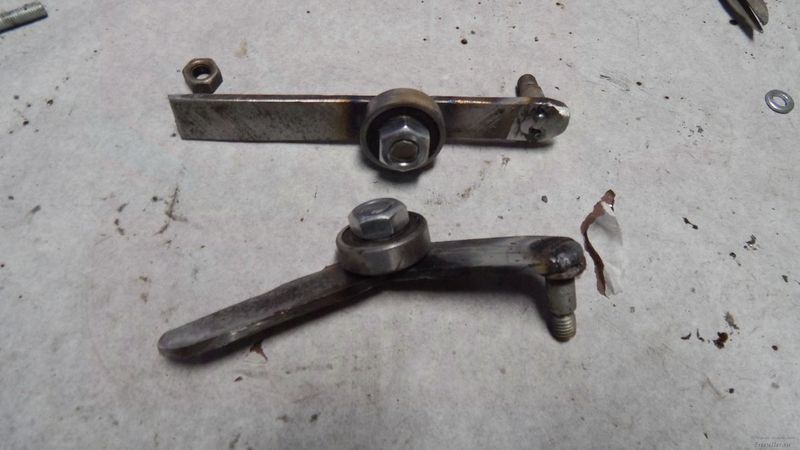

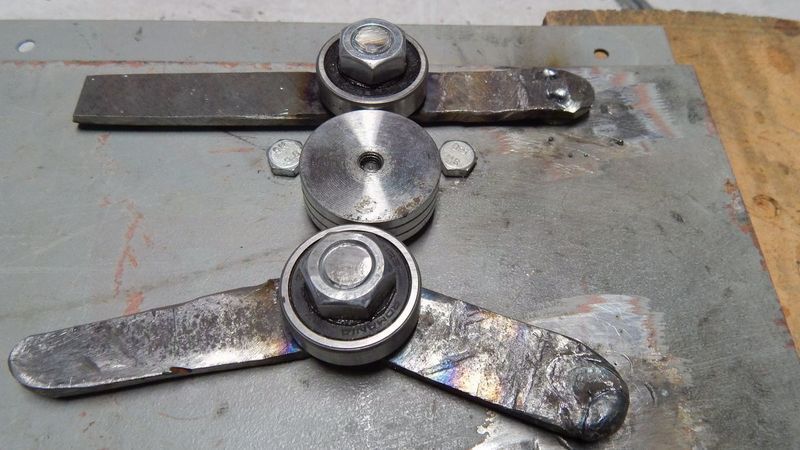

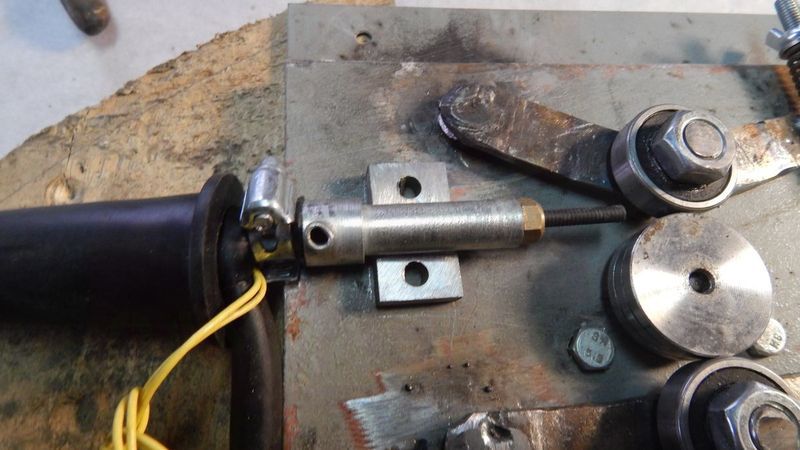

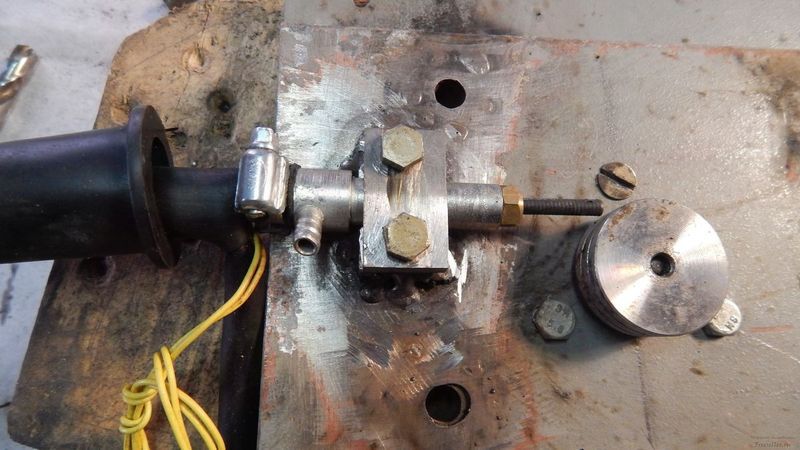

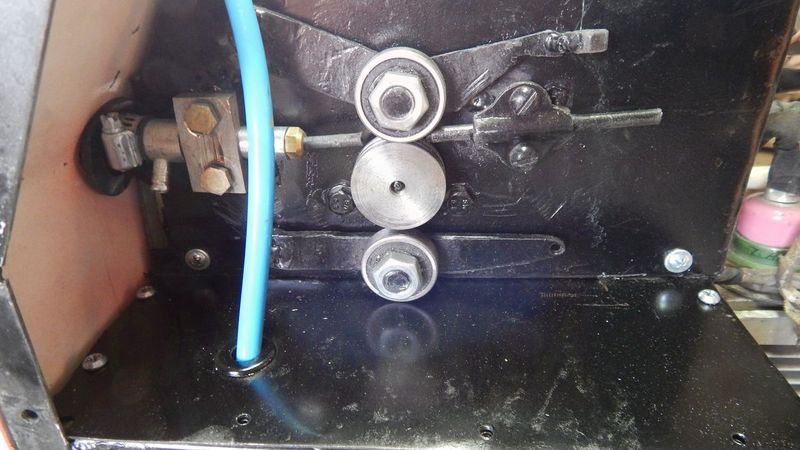

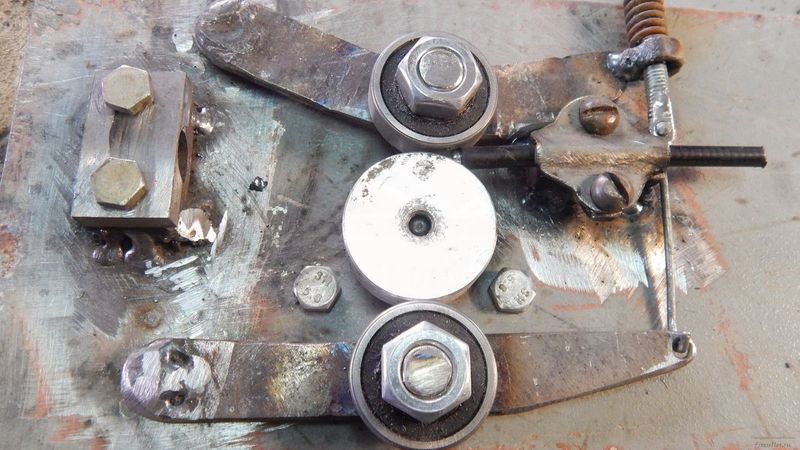

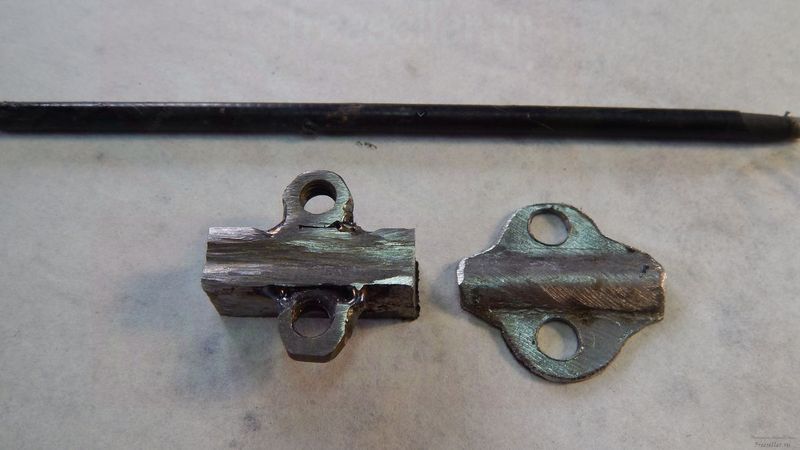

Для того, чтобы на ось двигателя было меньше нагрузки - поставил два подшипника, которые между собой соединяются и прижим к ролику регулируется винтом.


Изготовление механизма протяжкиИзготовление механизма протяжкиИзготовление механизма протяжкиИзготовление механизма протяжкиИзготовление механизма протяжкиИзготовление механизма протяжкиИзготовление механизма протяжкиИзготовление механизма протяжкиИзготовление механизма протяжкиИзготовление механизма протяжкиИзготовление механизма протяжки

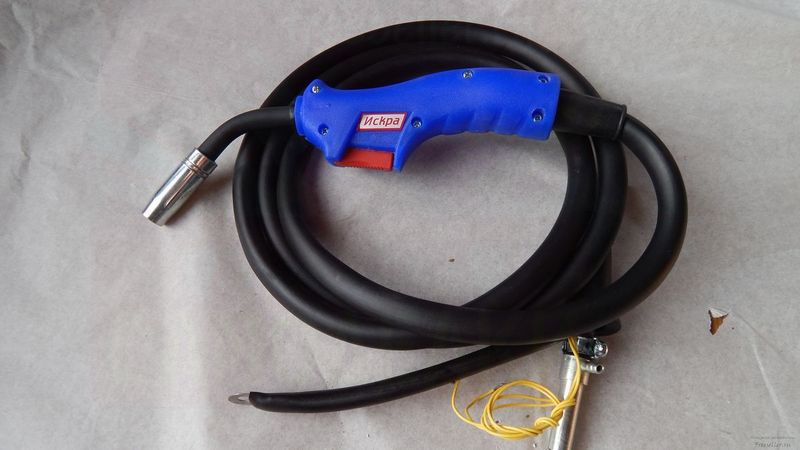

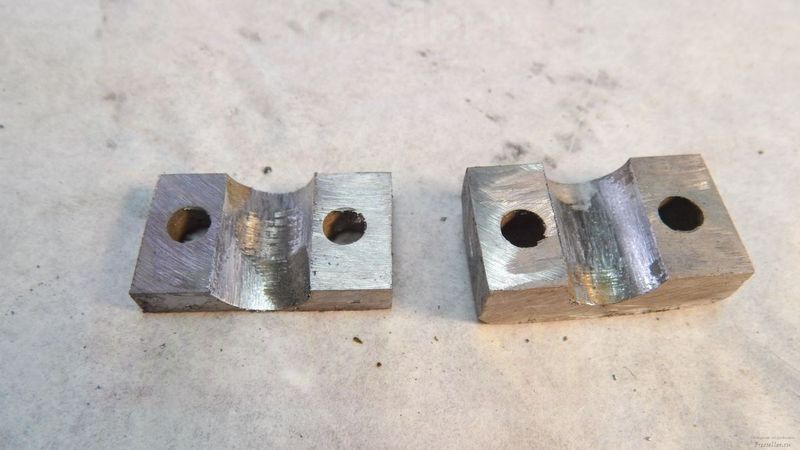

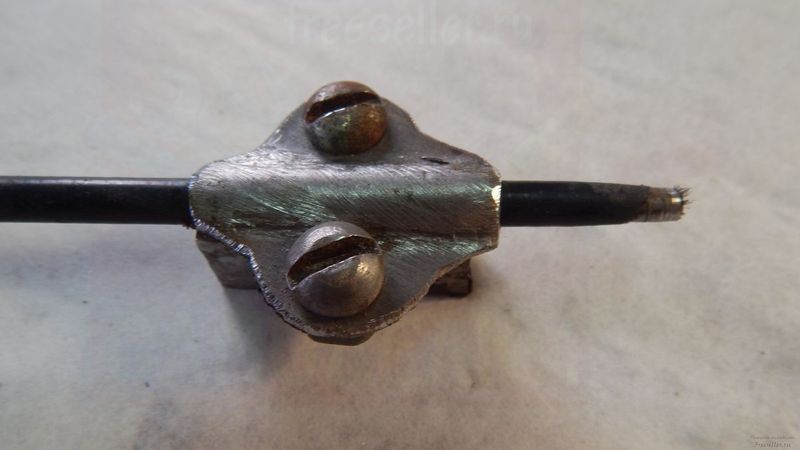

Сварочный рукав


Рукав длиной 2,5 метра на 160 ампер.



Сварочный рукав длиной 2,5 метра на 160 ампер.

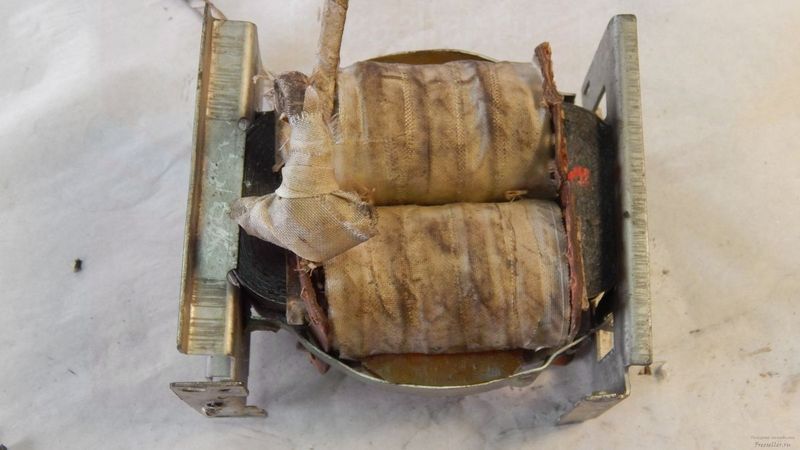

Намотка дросселя

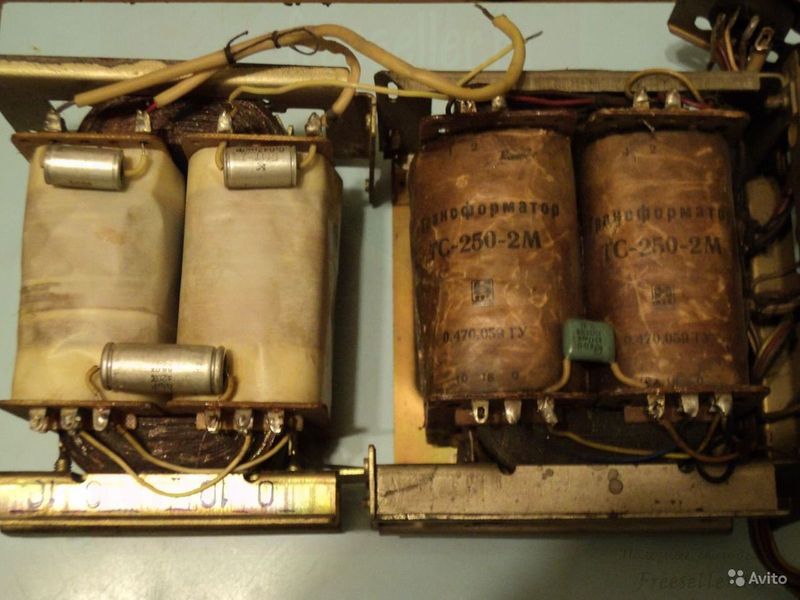

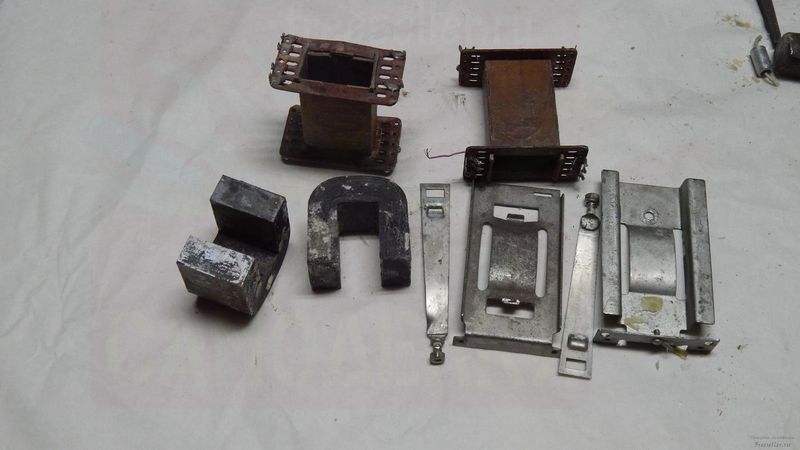

Дальше мотаем дроссель, который является неотъемлемой частью полуавтомата. Он служит для сглаживания импульсов тока, и без него полуавтомат не будет работать полноценно. Он намотан на трансформаторе ТС 250 от телевизора.


Намотка дросселя для сварочного полуавтоматаНамотка дросселя для сварочного полуавтоматаНамотка дросселя для сварочного полуавтоматаНамотка дросселя для сварочного полуавтомата

Но лучше ТС 270.Намотать нужно столько сколько влезет до заполнения окна тем самым проводом не меньше 20 мм2.Между подковами трансформатора обязательно должен быть немагнитный зазор и он изначально ставится 2 мм (текстолитовая пластина) но лучший результат достигается экспериментальным путем увеличения или уменьшения зазора в результате чего получаем наилучший сварной шов.


Плата управления и схема


Также одной из главных составных полуавтомата является плата управления-делал я ее по такой схеме.


Схема самодельного сварочного полуавтомата Svapka.ru


Файл печатной платы (проект программы DipTrace), можно скачать с сайта Svapka.ru по ссылке:  http://svapka.ru/down/svapka20smd.dip

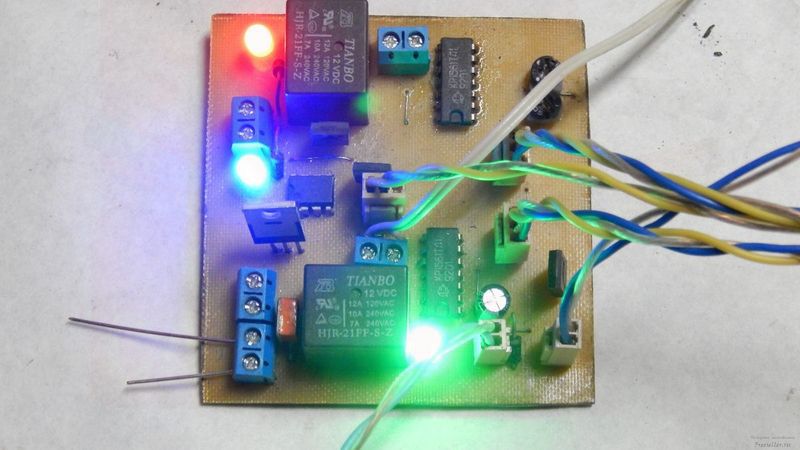

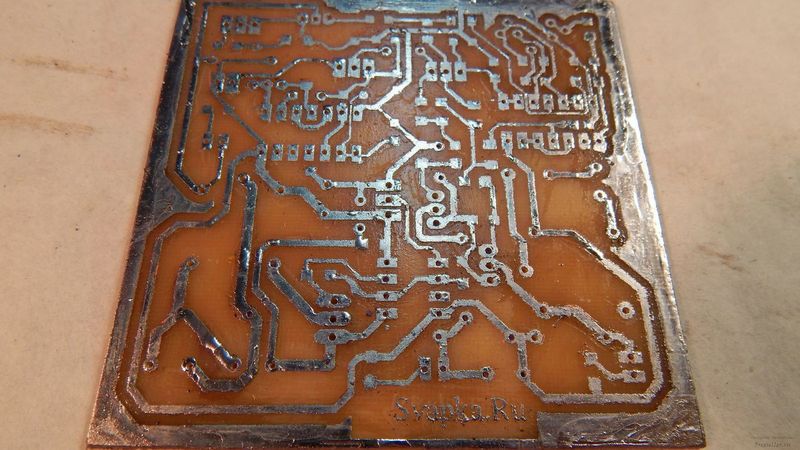

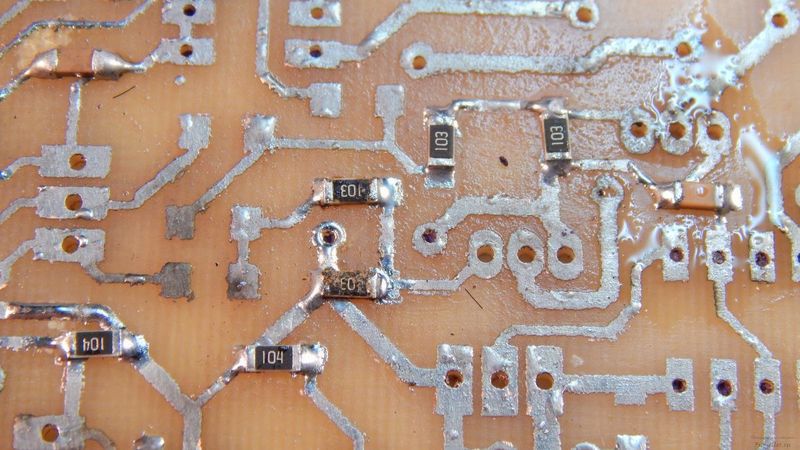

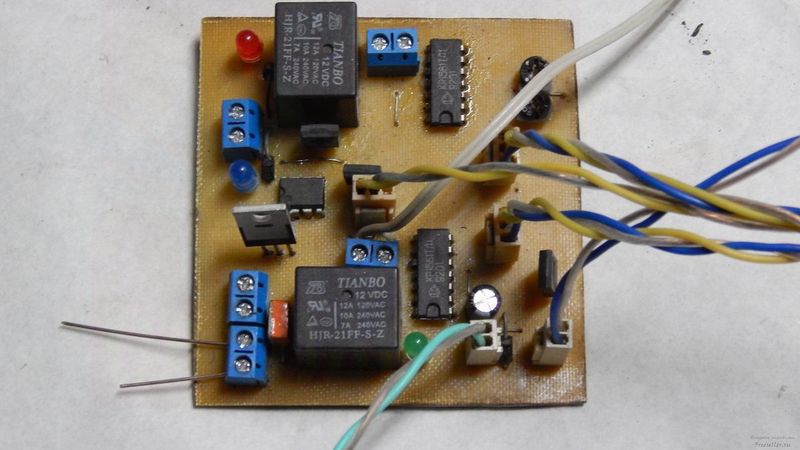

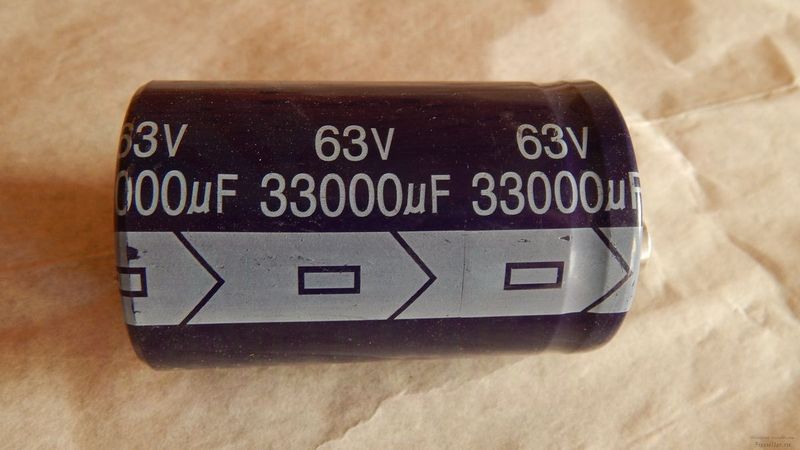

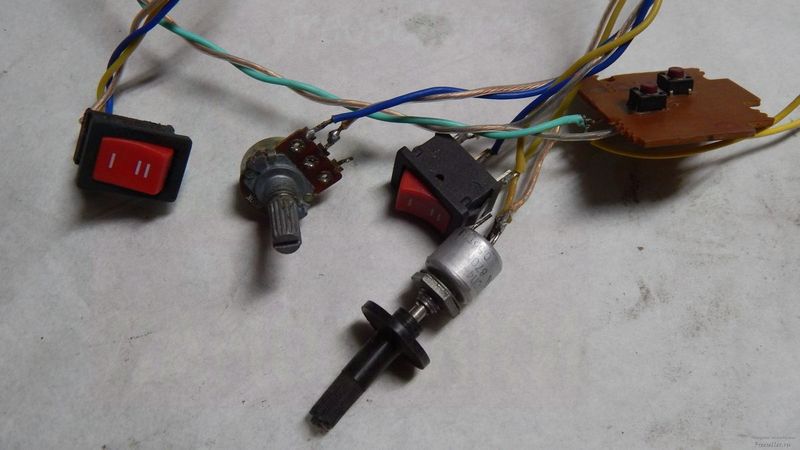

Плата управления



Плата управления сварочным полуавтоматомПлата управления сварочным полуавтоматомПлата управления сварочным полуавтоматомПлата управления сварочным полуавтоматомПлата управления сварочным полуавтоматомПлата управления сварочным полуавтоматом

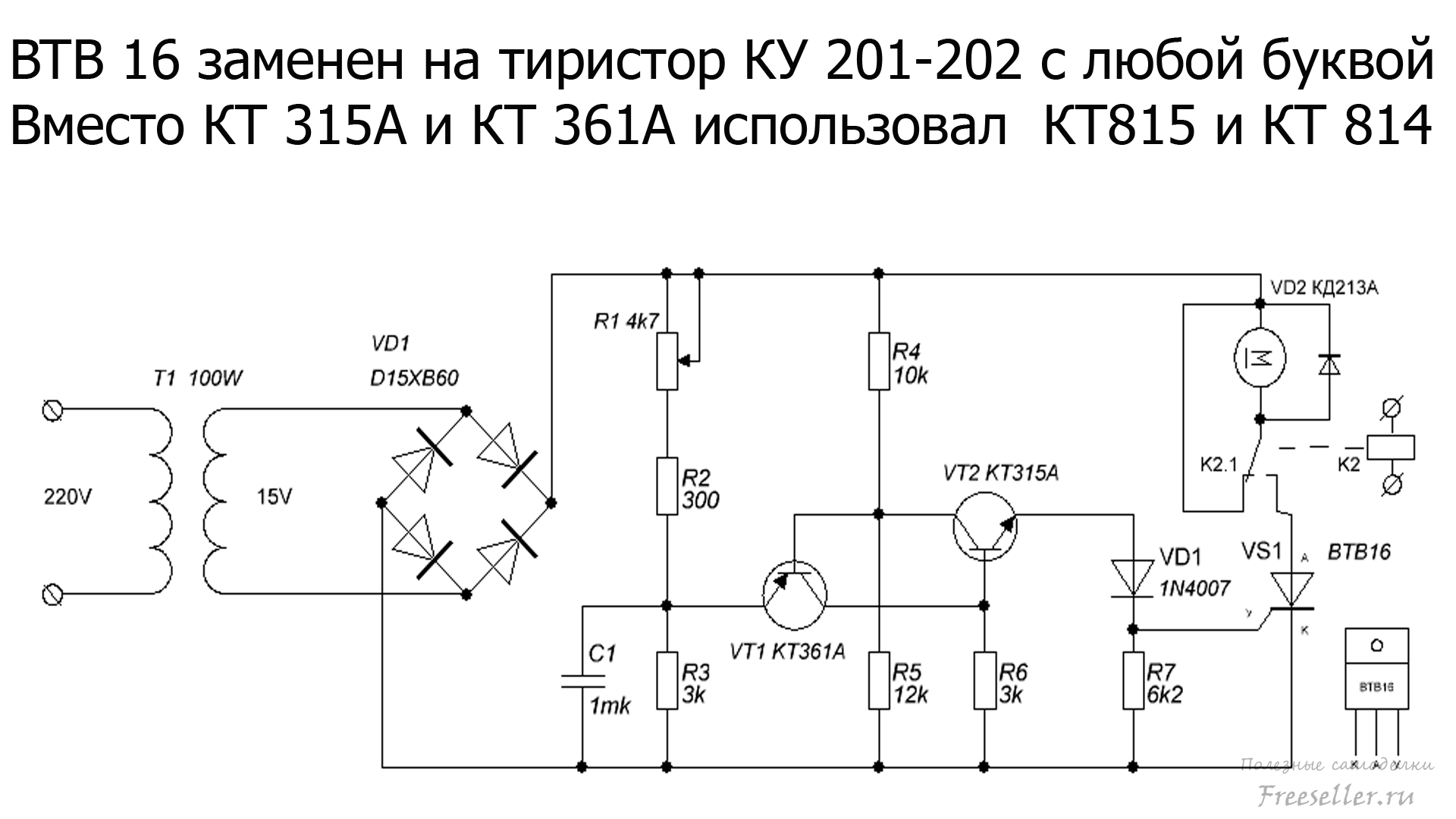

Есть также альтернативная схема регулировки оборотов двигателя.



альтернативная схема регулировки оборотов двигателя

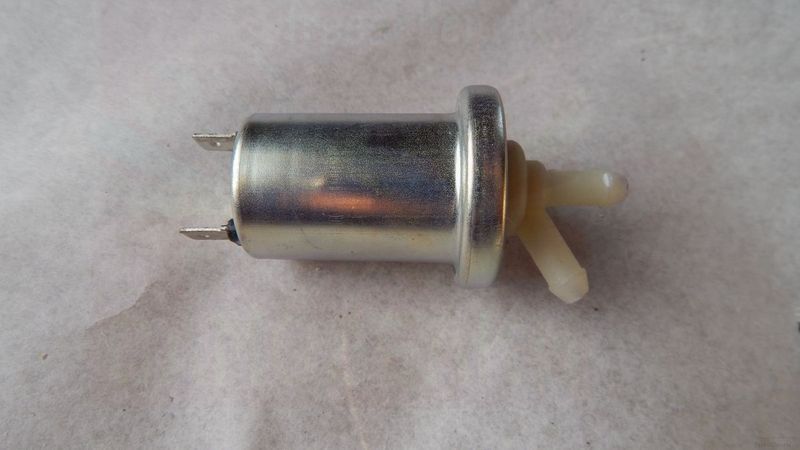

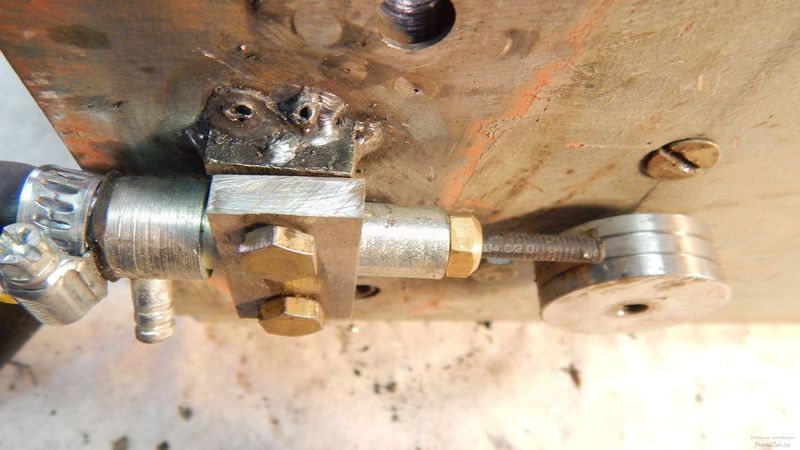

Вместо клапана газа использовал клапан омывателя стекол ВАЗ 2108.



Клапан газа сварочного полуавтомата изклапана омыватенля стекол ваз 2108

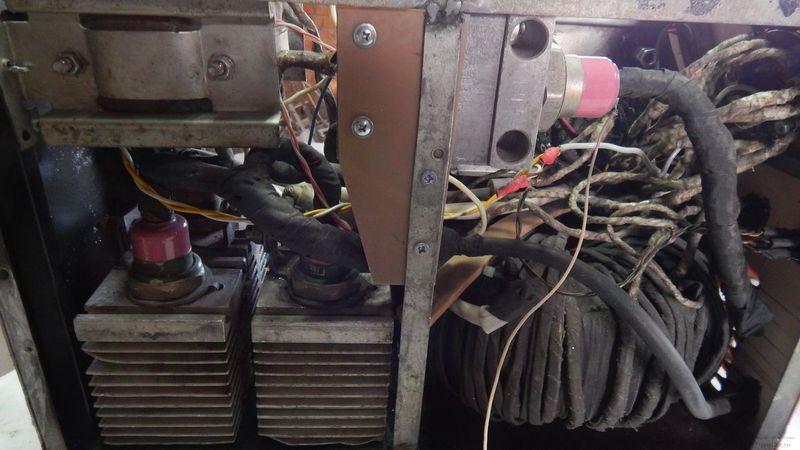

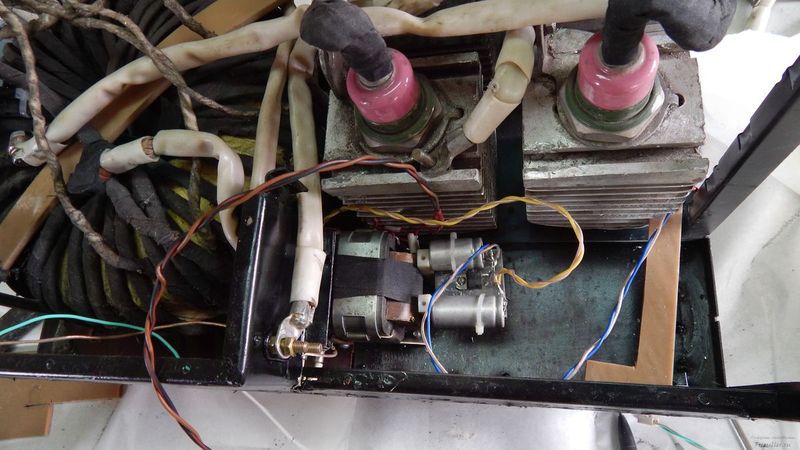

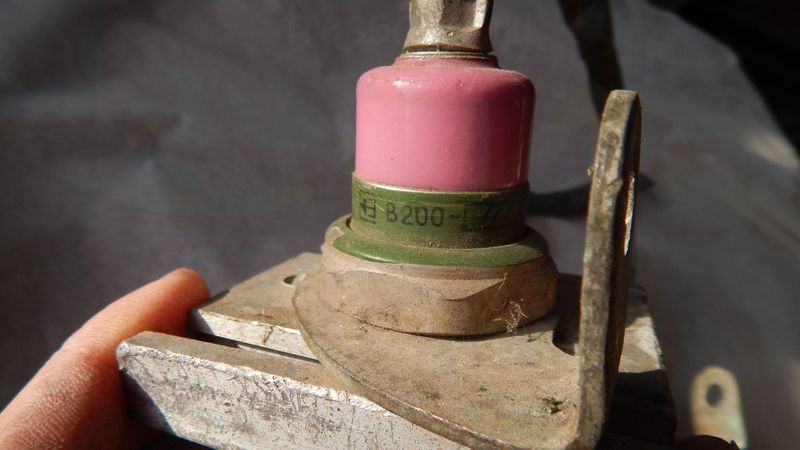

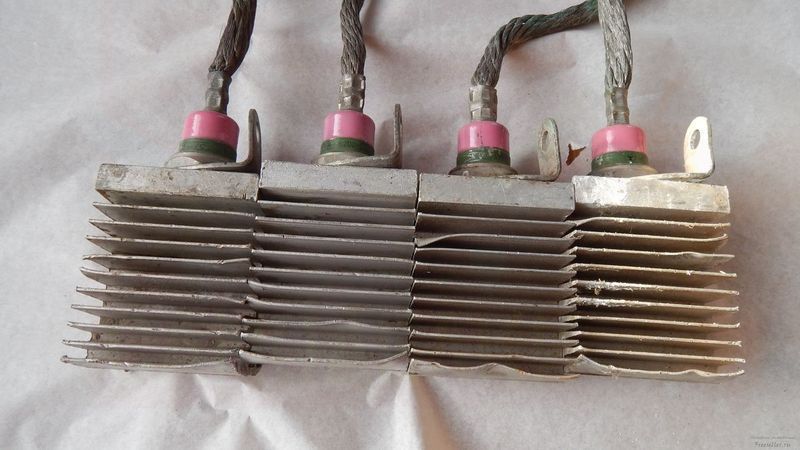

Силовые диоды на 200 ампер на радиаторах.



Силовые диоды на радиаторах сварочного полуавтоматаСиловые диоды на радиаторах сварочного полуавтомата

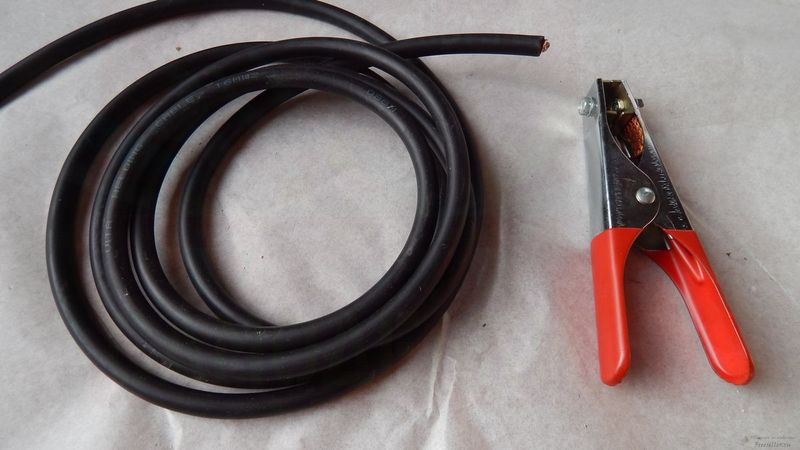

Провод для массы.



Провод для массы сварочного полуавтомата

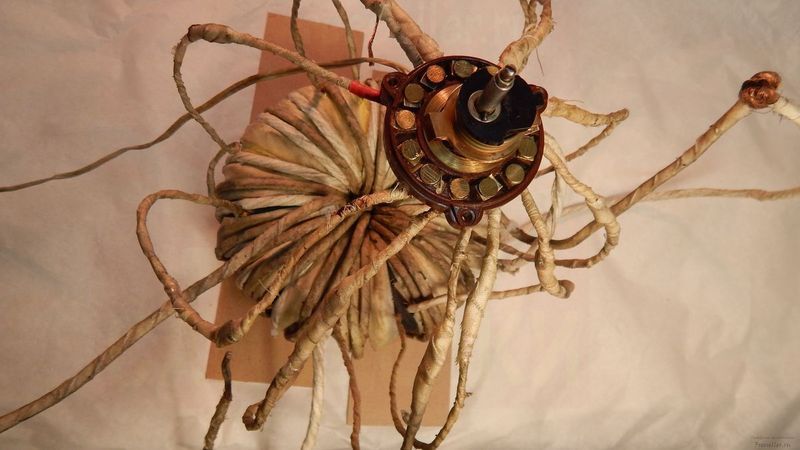

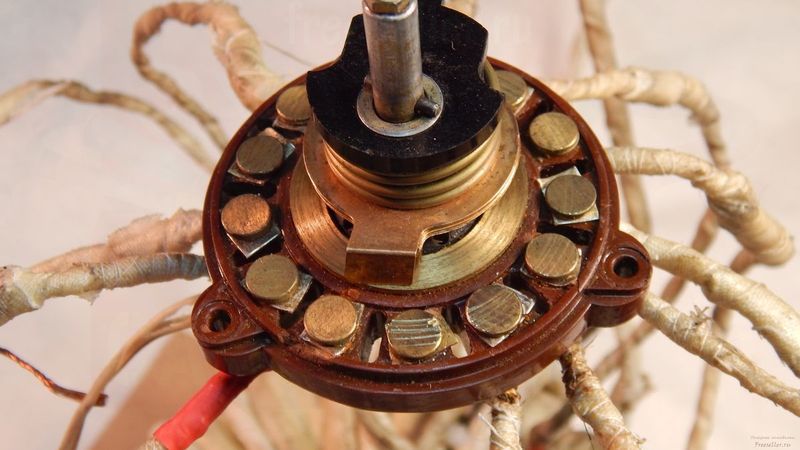

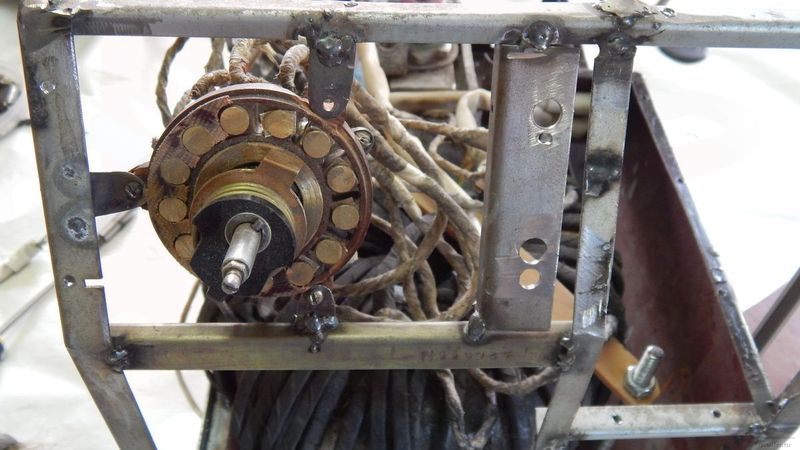

Переключатель напряжения первичной обмотки.



Переключатель напряжения первичной обмотки сварочного полуавтоматаПереключатель напряжения первичной обмотки сварочного полуавтоматаПереключатель напряжения первичной обмотки сварочного полуавтомата

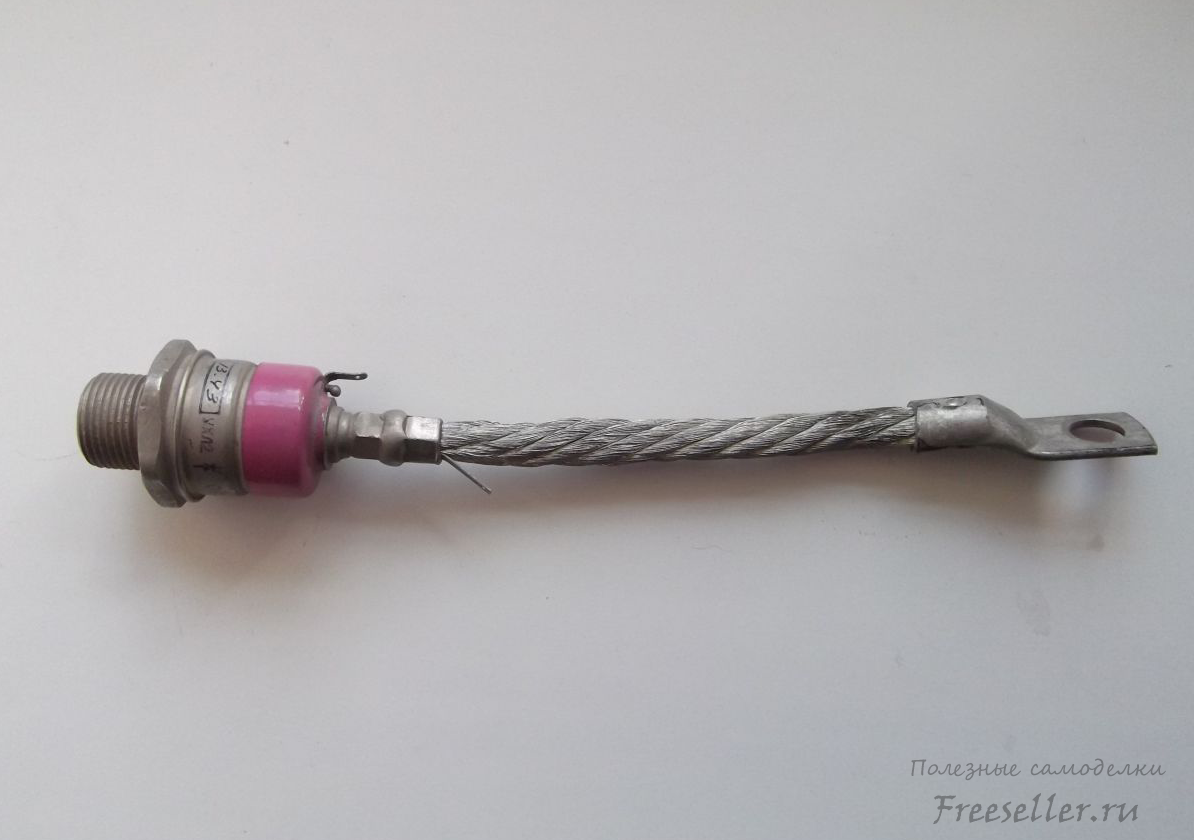

Тиристор Т-161-160 ампер.



Тиристор Т-161-160 ампер

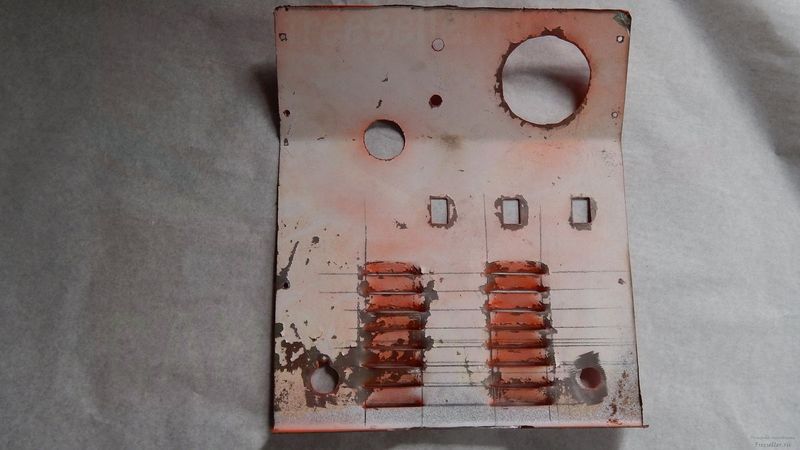

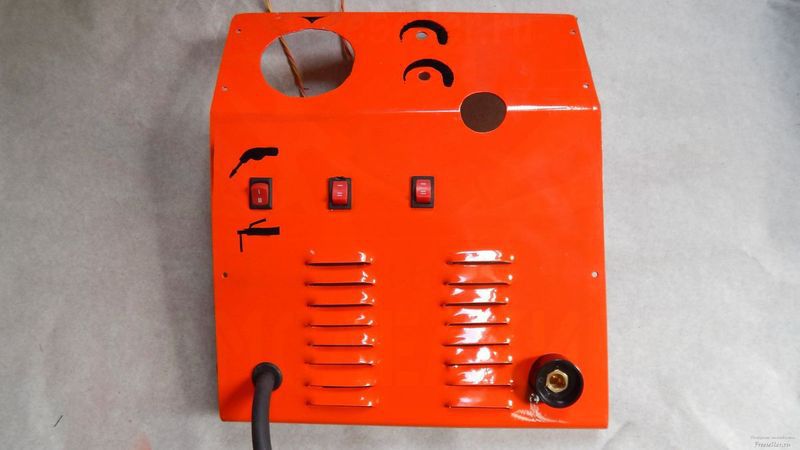

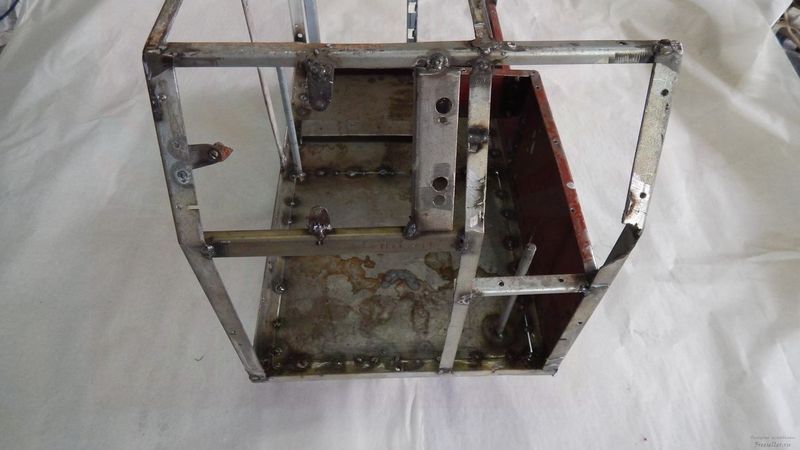

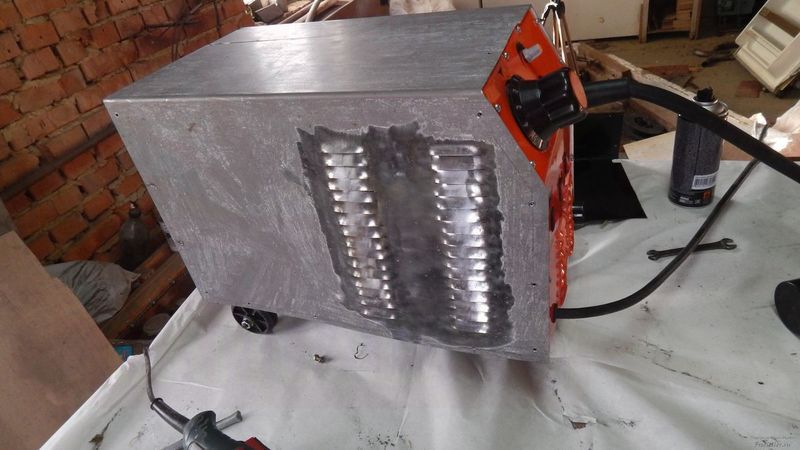

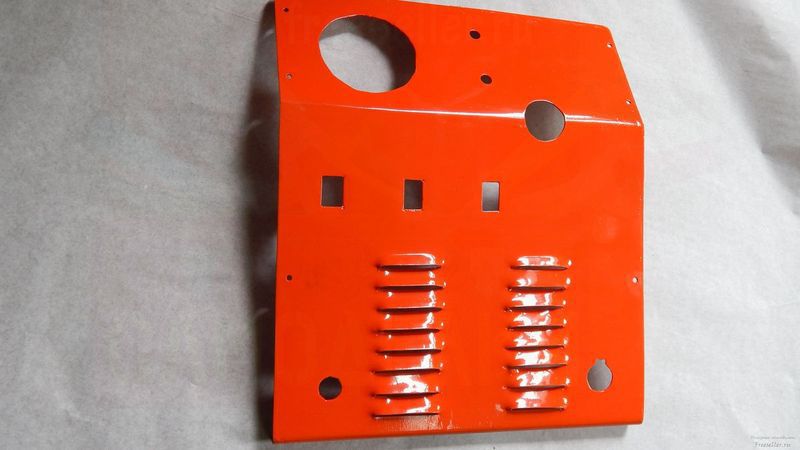

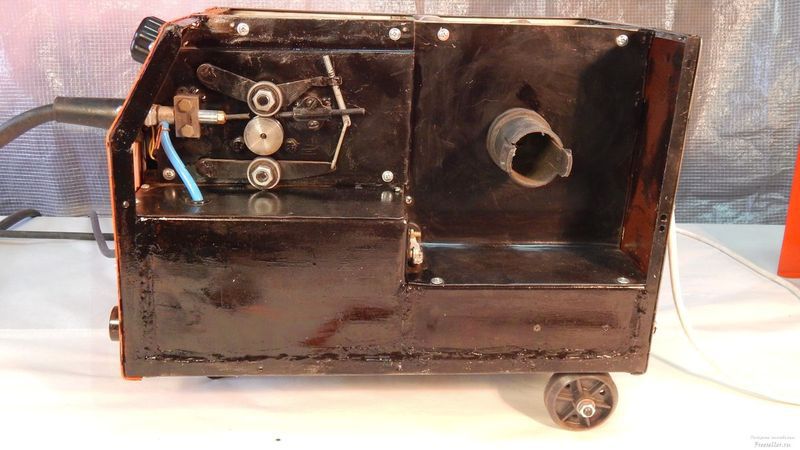

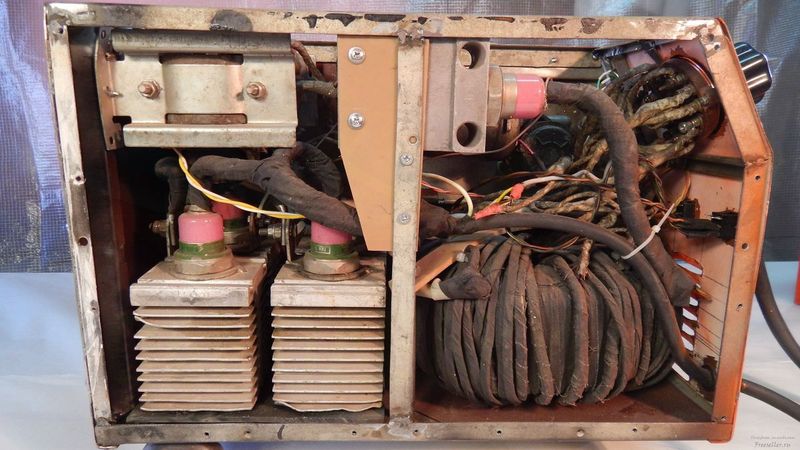

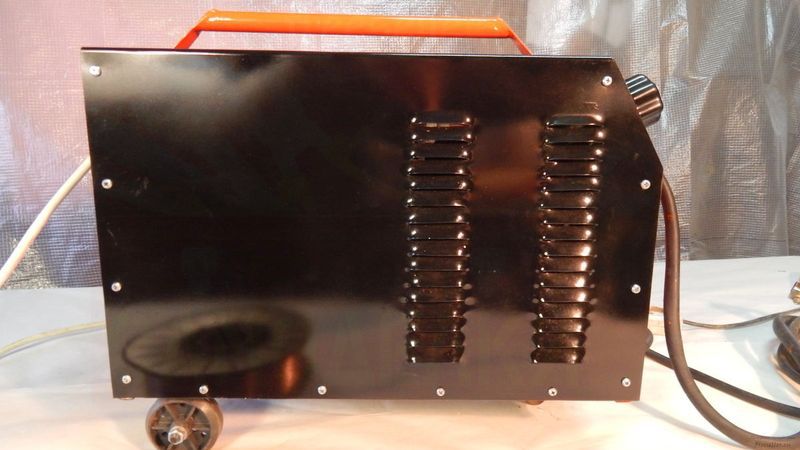

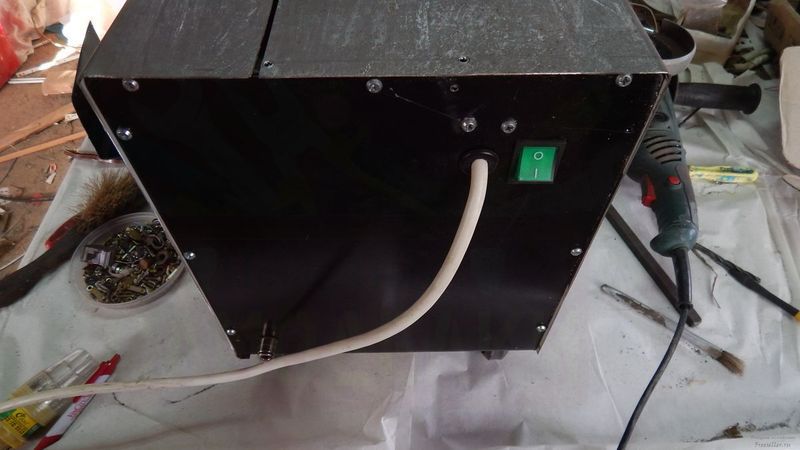

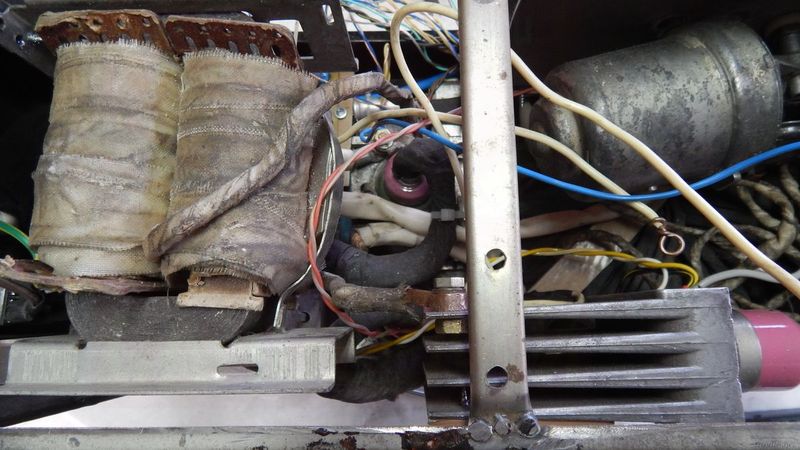

Изготовление корпуса

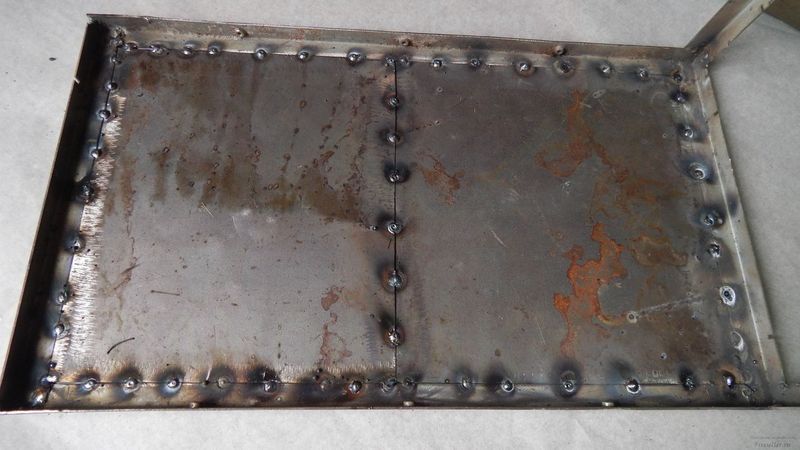

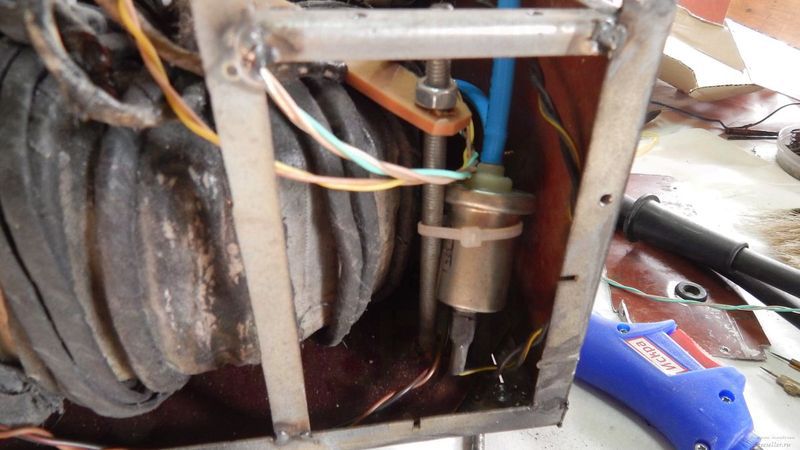

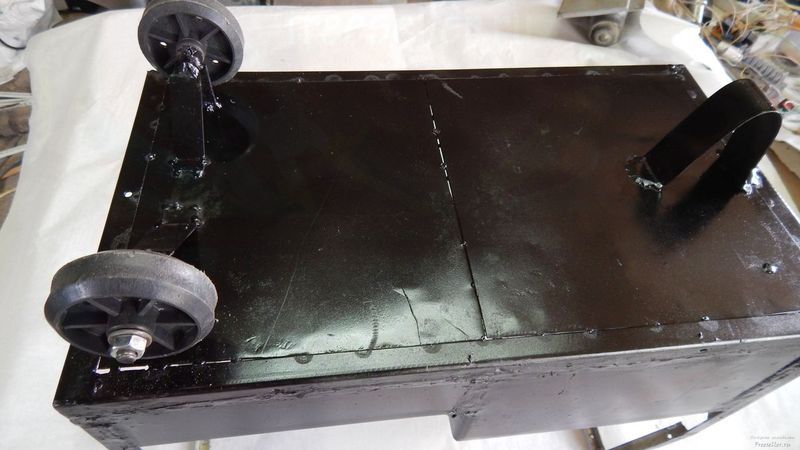

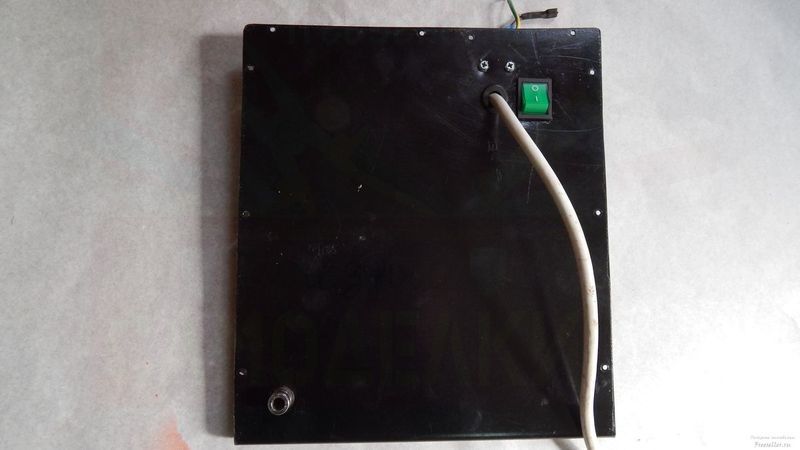

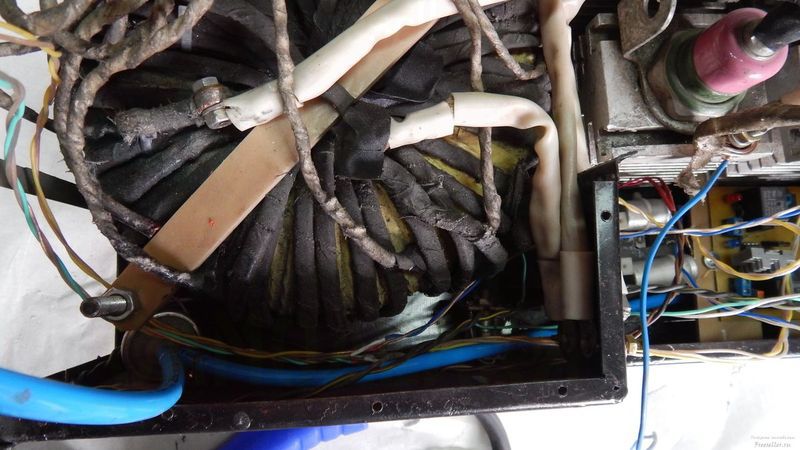

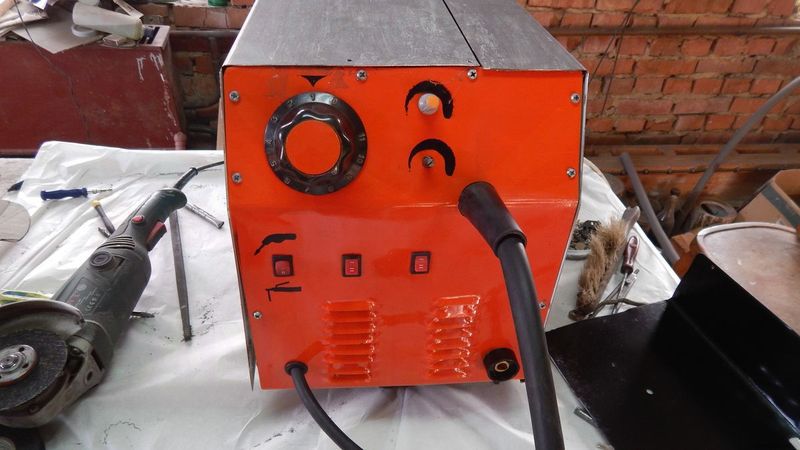

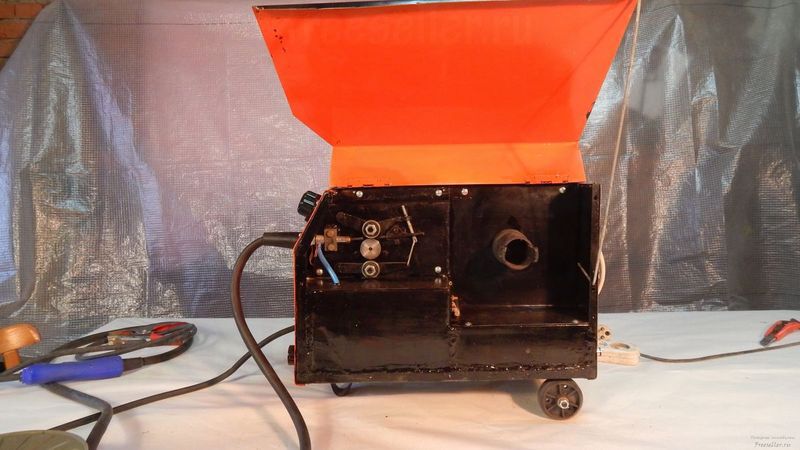

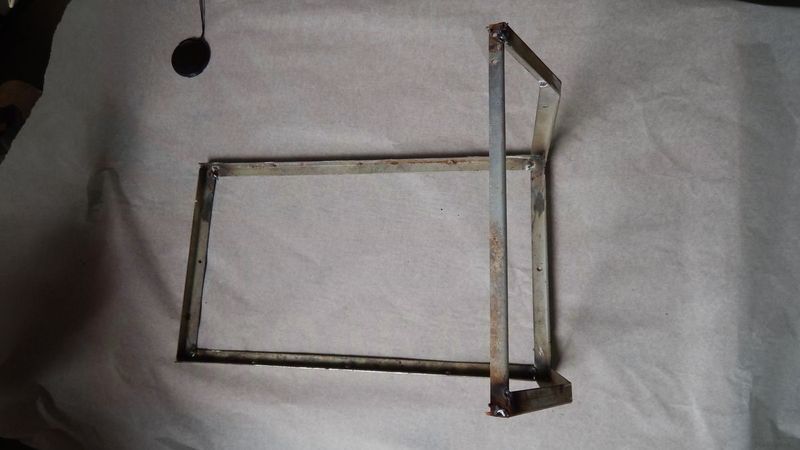

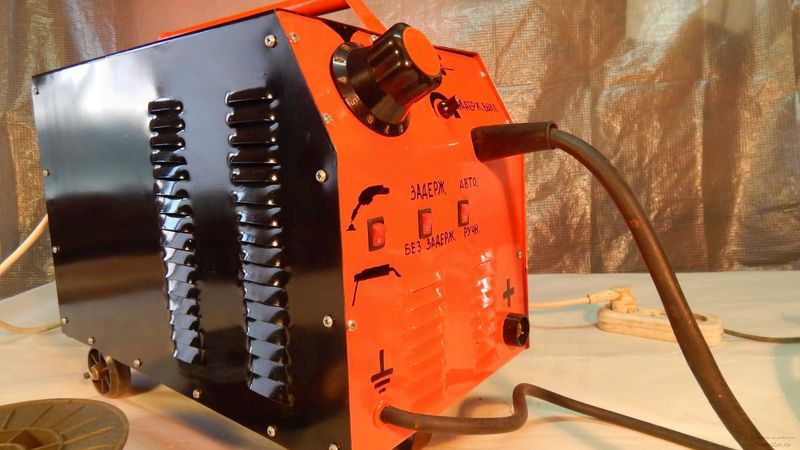

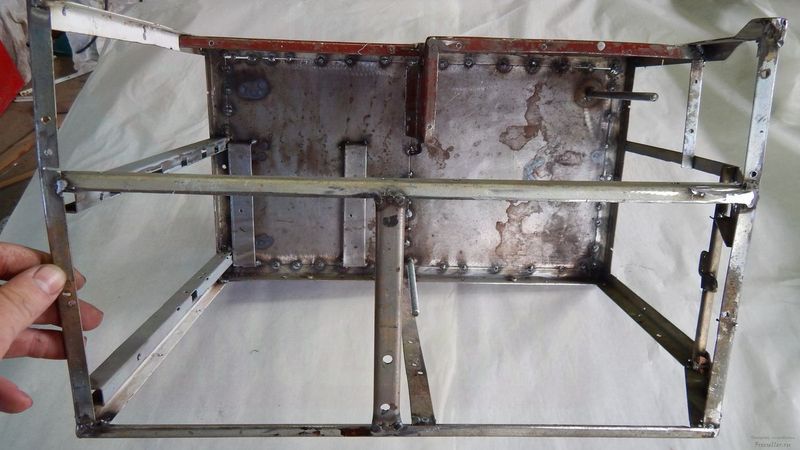

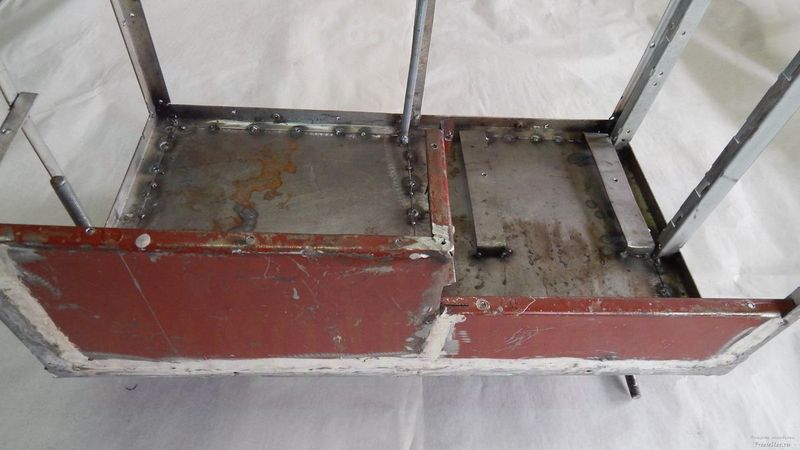

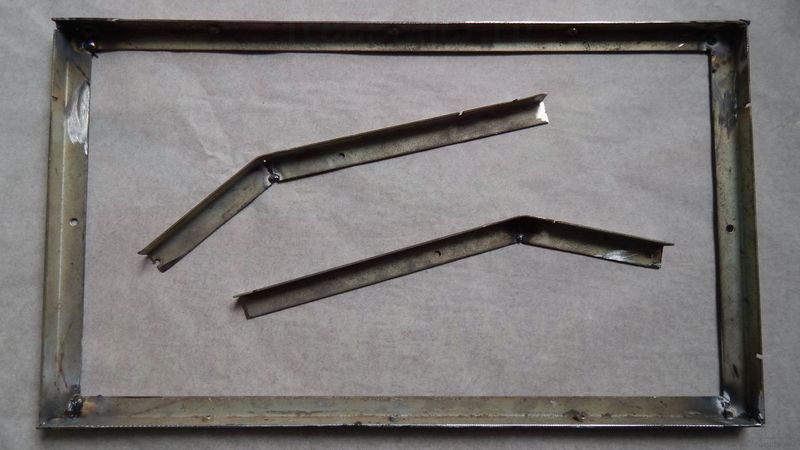

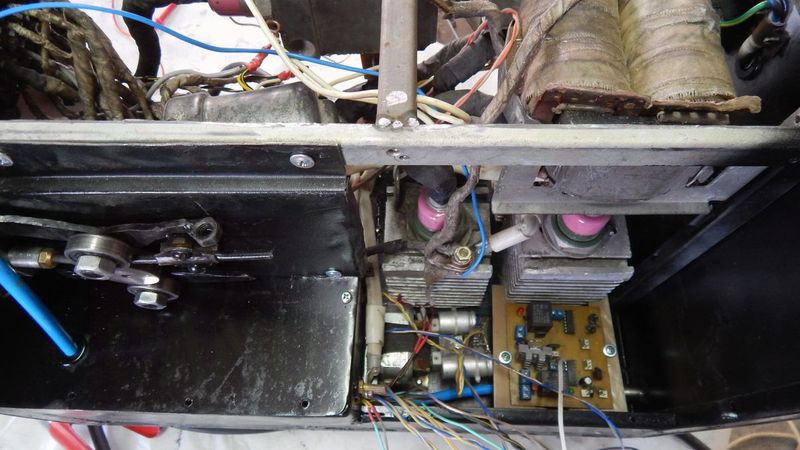

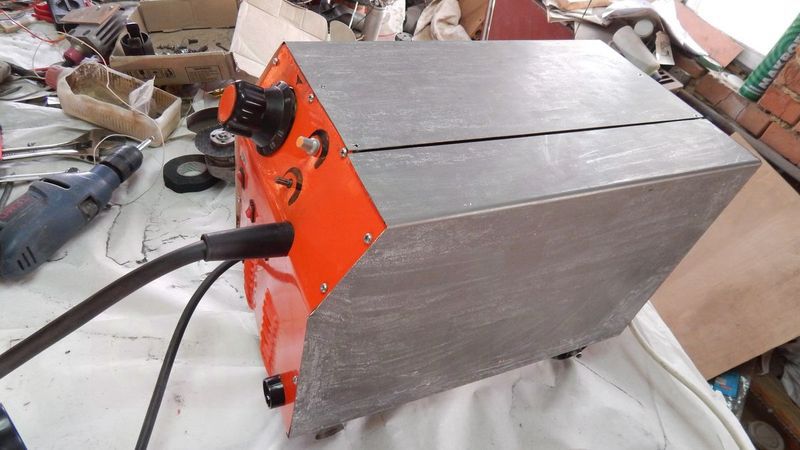

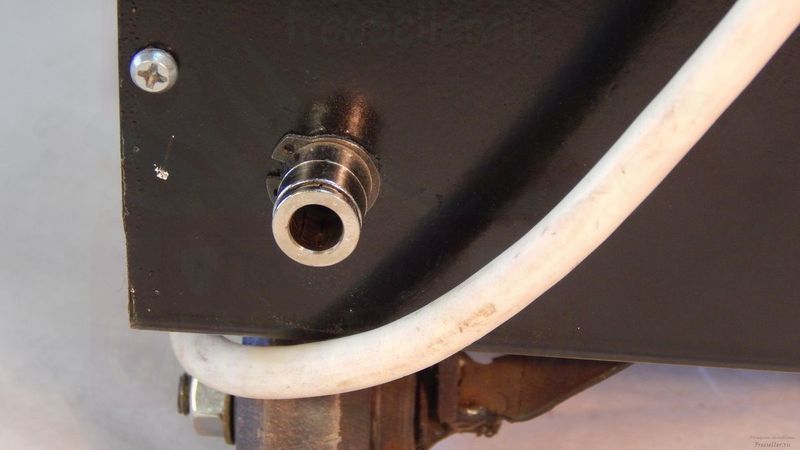

Ну и наконец, завершающий этап - изготовление корпуса, компоновка всех элементов и сборка согласна схемы.


Изготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаИзготовление корпуса для самодельного сварочного полуавтоматаСамодельный сварочный полуавтомат.Самоделки. сварочный полуавтоматСварочный полуавтомат своими рукамиСамодельный сварочный полуавтоматСамодельный сварочный полуавтомат 2 в 1

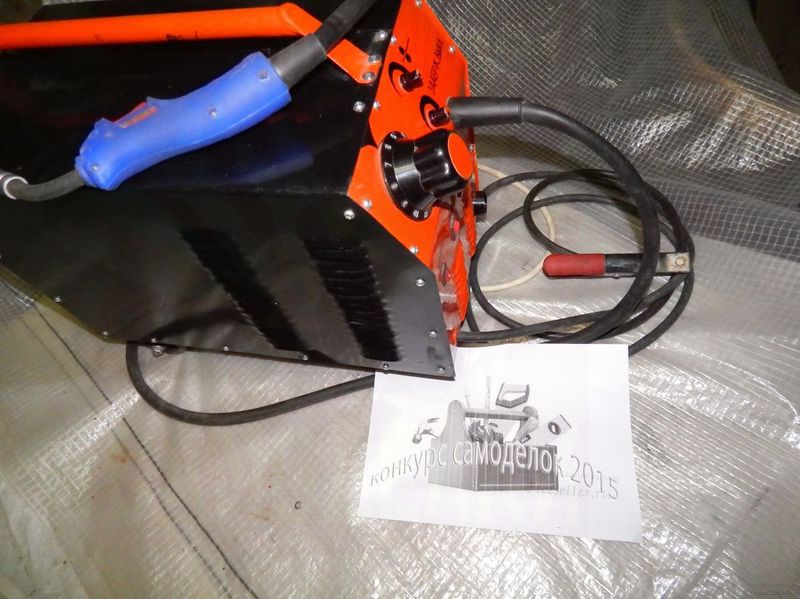

Ну и самое главное - как все это работает смотрим в финальном видео.




У кого возникнут вопросы - задавайте, всем отвечу.
Спасибо за внимание!
