Буржуйка из газового баллона своими руками.

Подробное иллюстрированное руководство по изготовлению печи Буржуйка с увеличенным теплообменником из газового баллона своими руками.

Буржуйка не новый, но достаточно эффективный способ обогрева помещения.


Буржуйка из газового баллона своими руками.

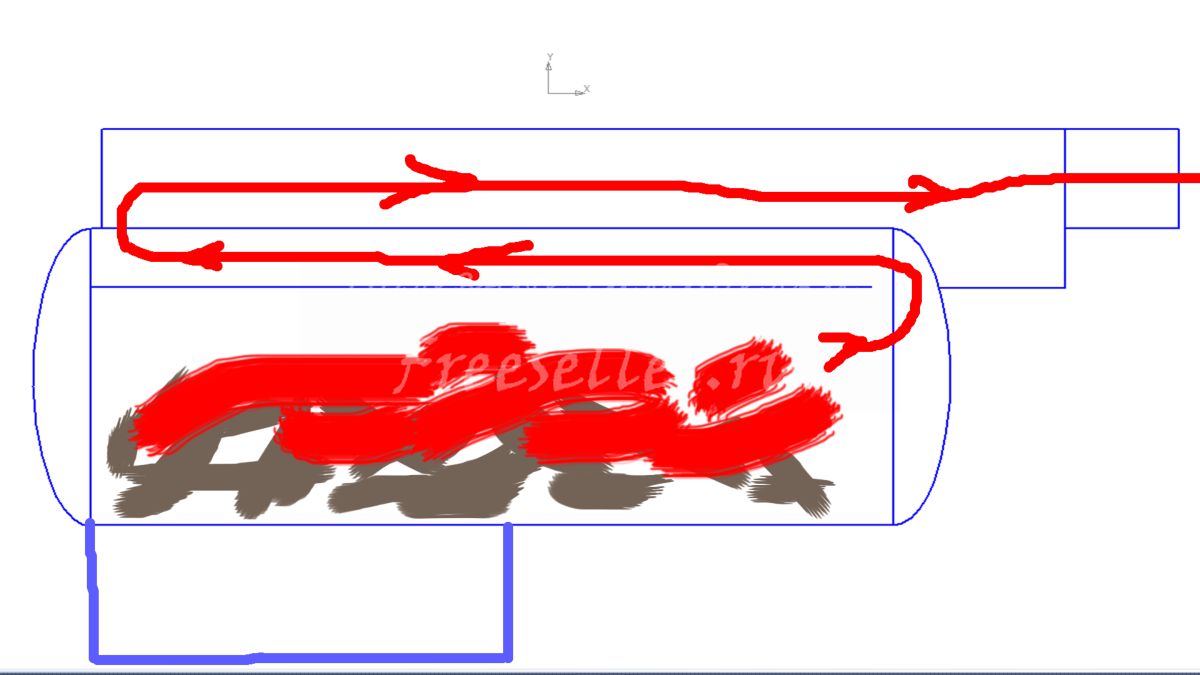

Вот и у меня стал вопрос, чем отапливать свою мастерскую. Решил сделать буржуйку но по-своему...Для увеличения теплоотдачи я увеличу теплообменник и в моем варианте схема буржуйки и движение дыма (показано красным) будет выглядеть таким образом.



Буржуйка из газового баллона своими руками.




Изготовление буржуйки из газового баллона

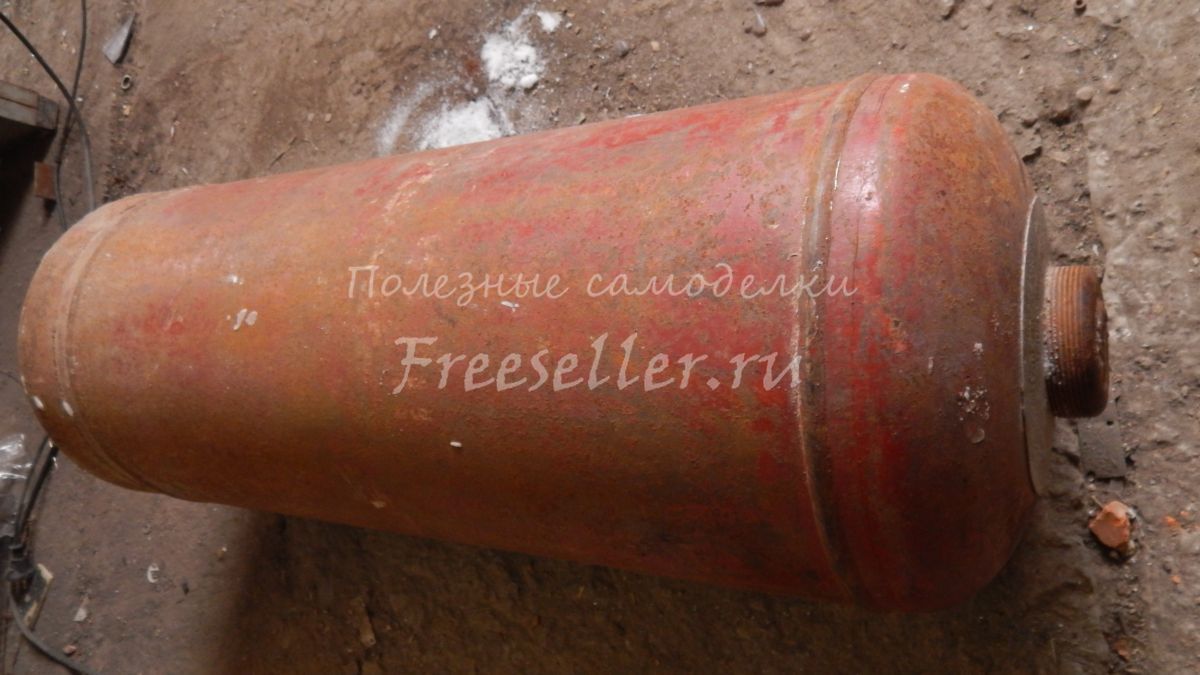

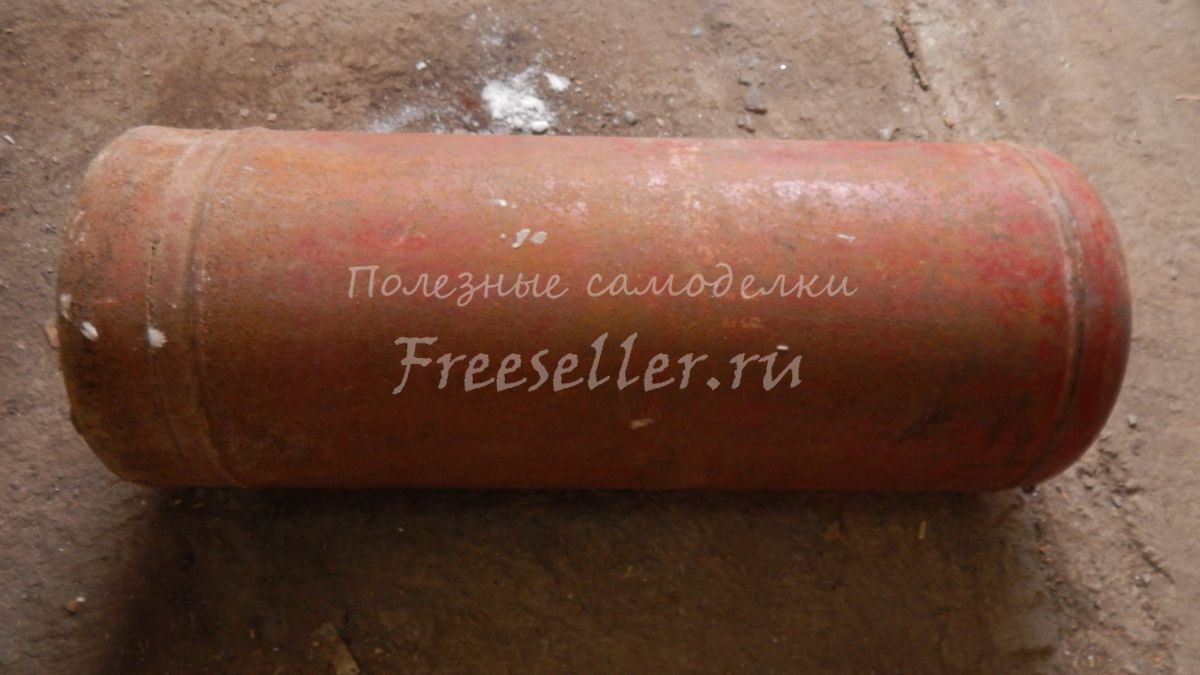

Поскольку у меня завалялся не нужный газовый баллон, то я решил сделать буржуйку из него.

Баллон давно стоял пустой и без крана, так что думать о том, как его "обезвредить" мне не пришлось.



Делаем буржуйку из газового баллона своими руками

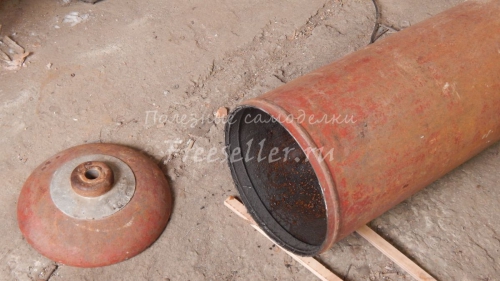

Для начала я срезал крышку так, чтобы она потом смогла служить дверцей.



Делаем буржуйку из газового баллона своими руками

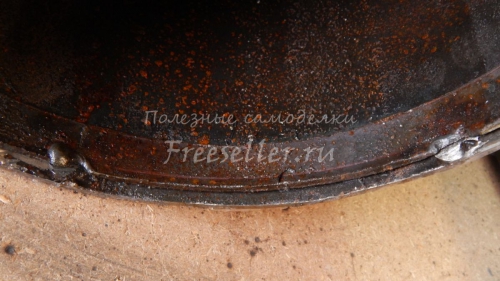

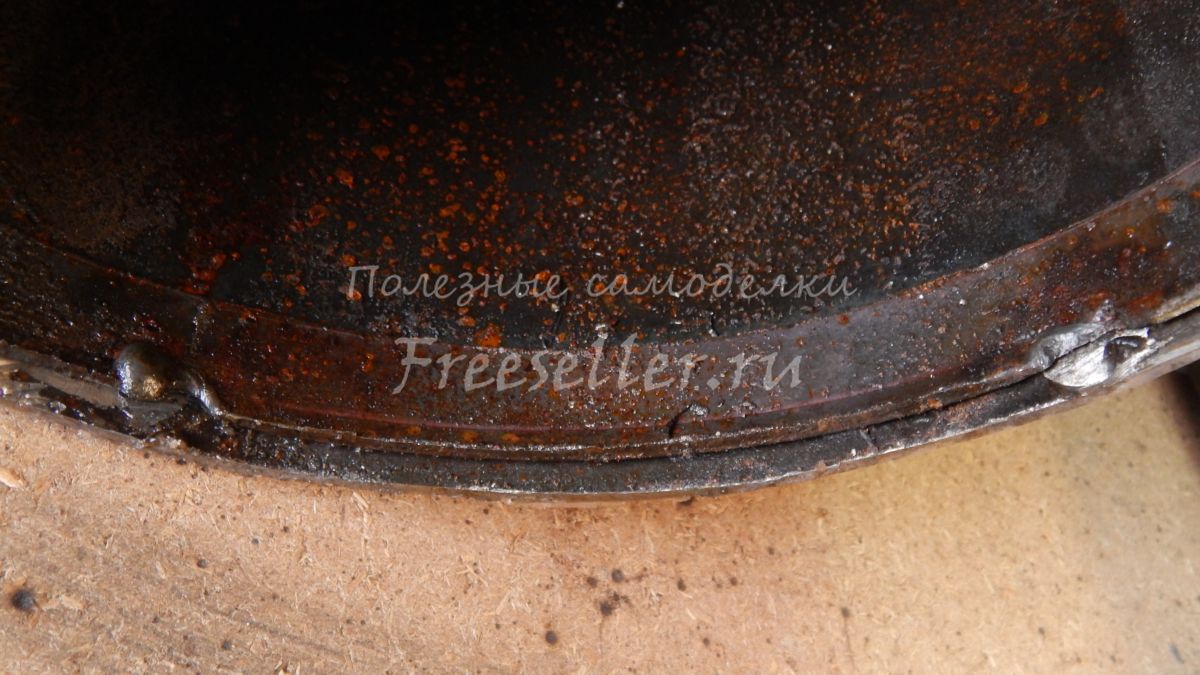

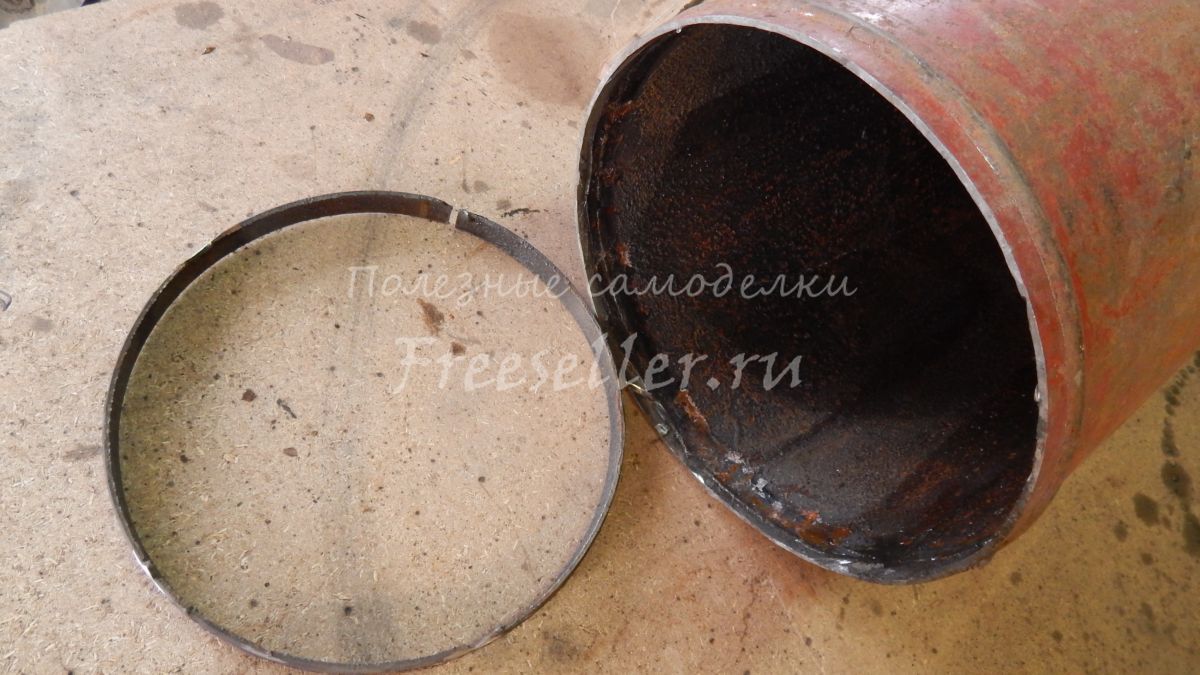

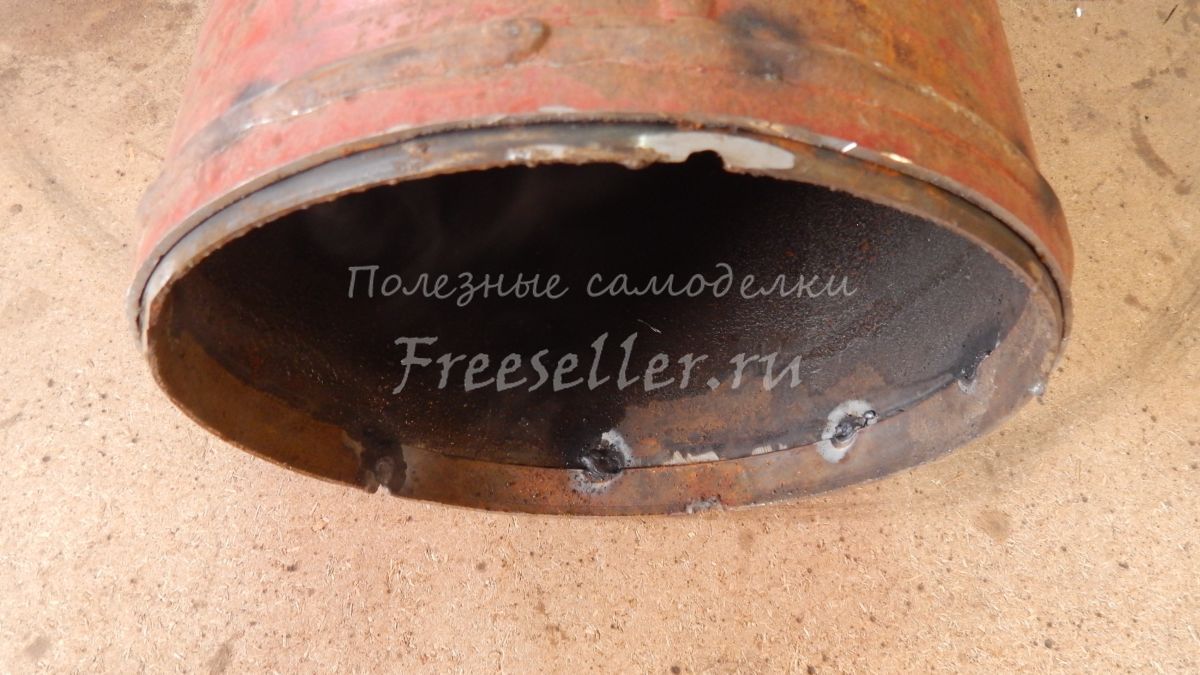

Внутри баллона на стыке крышки есть направляющее кольцо которое срезал и переварил ближе к краю для того чтобы при закрытии дверца плотно закрывалась.



Делаем буржуйку из газового баллона своими руками


Делаем буржуйку из газового баллона своими руками


Делаем буржуйку из газового баллона своими руками

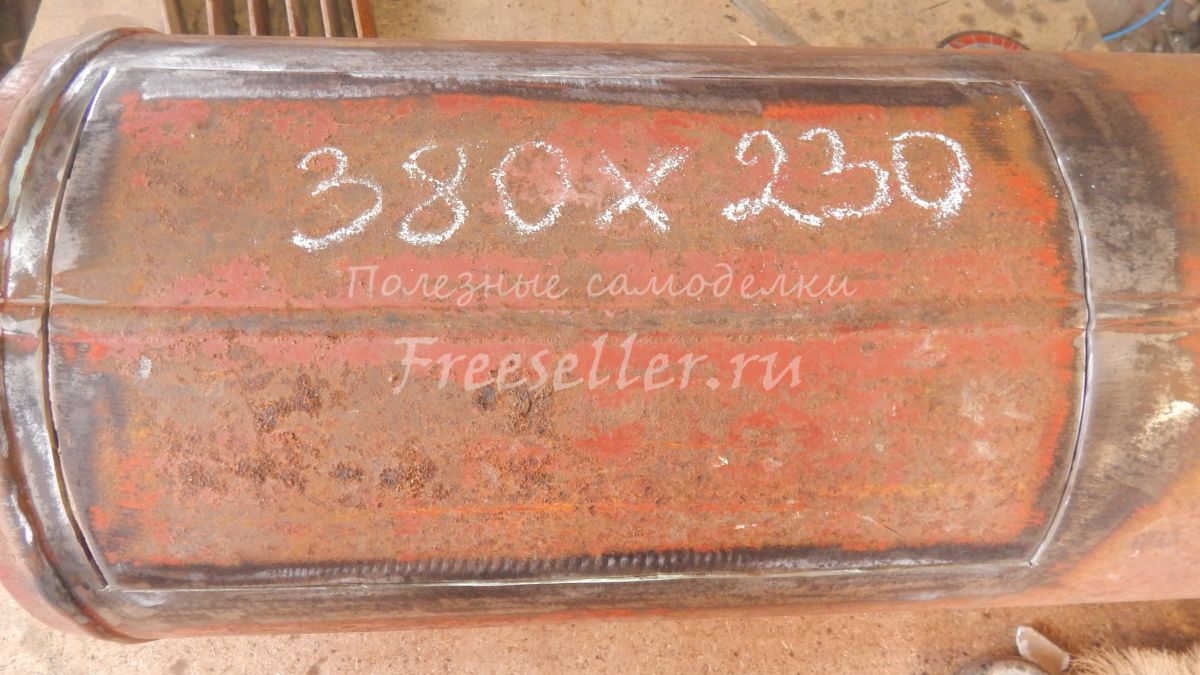

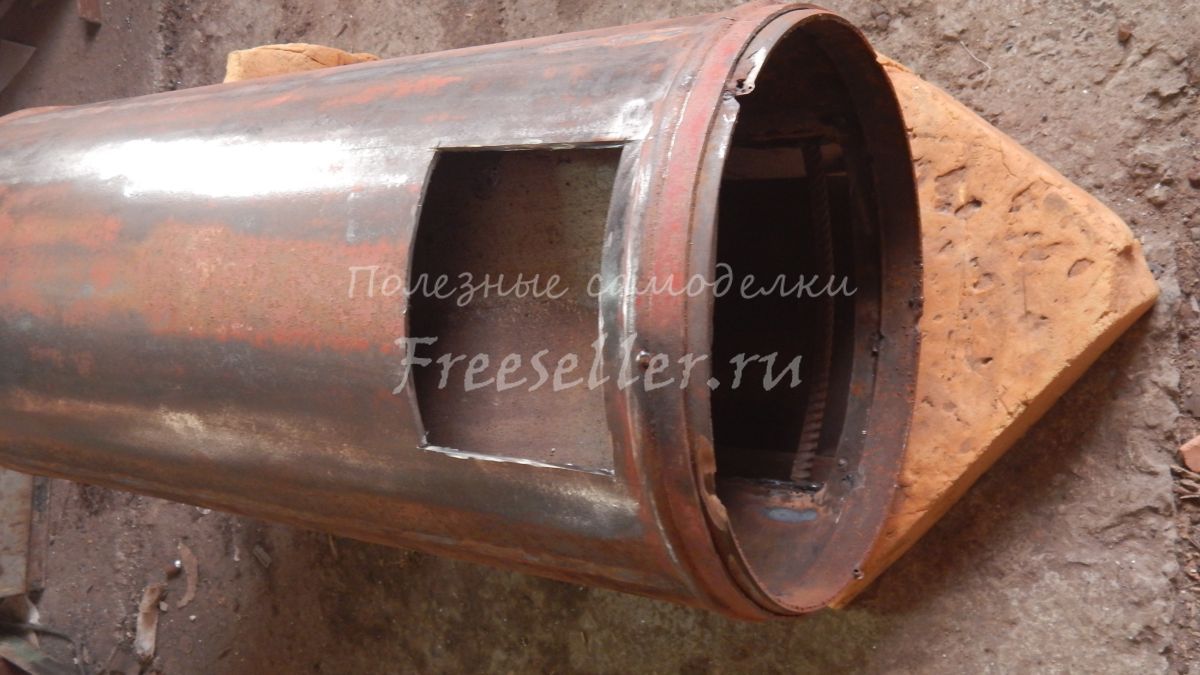

Для того что бы сделать зольник я вырезал часть баллона.



Делаем буржуйку из газового баллона своими руками


Делаем буржуйку из газового баллона своими руками

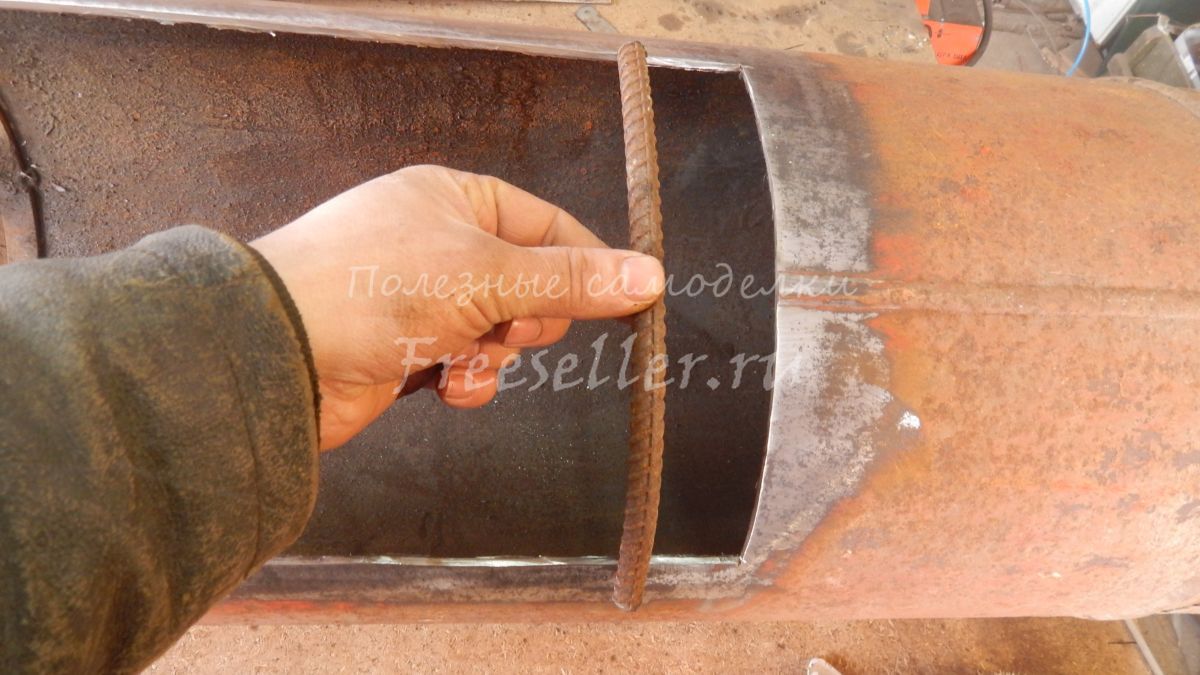

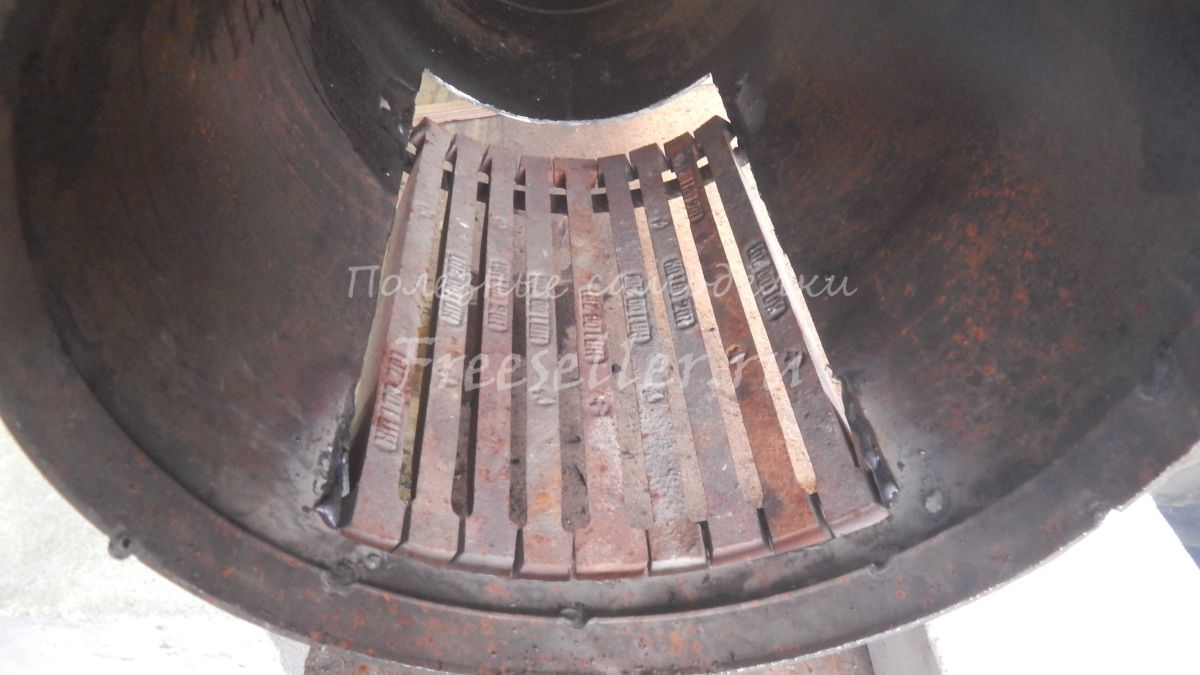

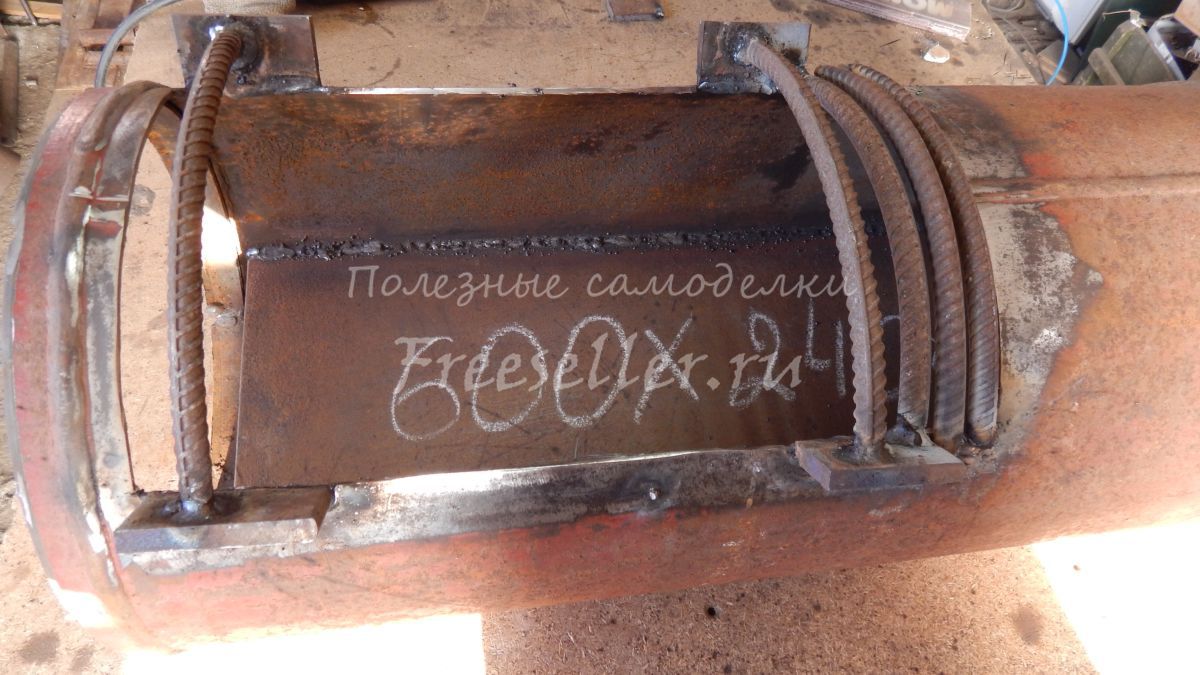

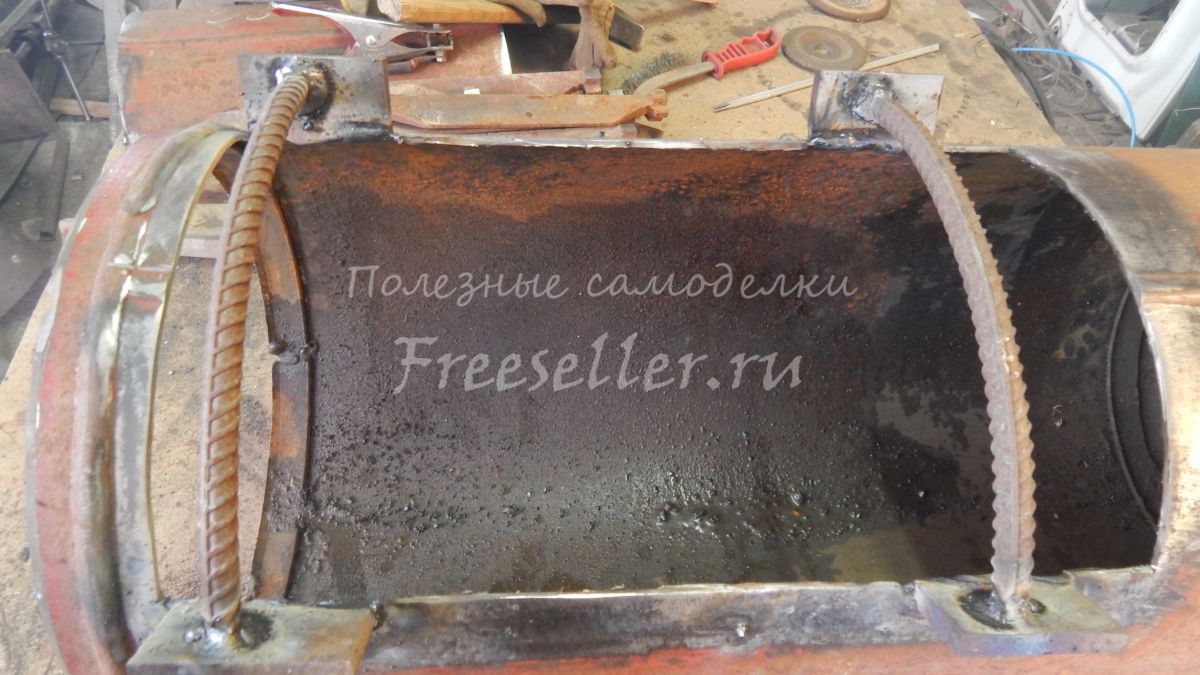

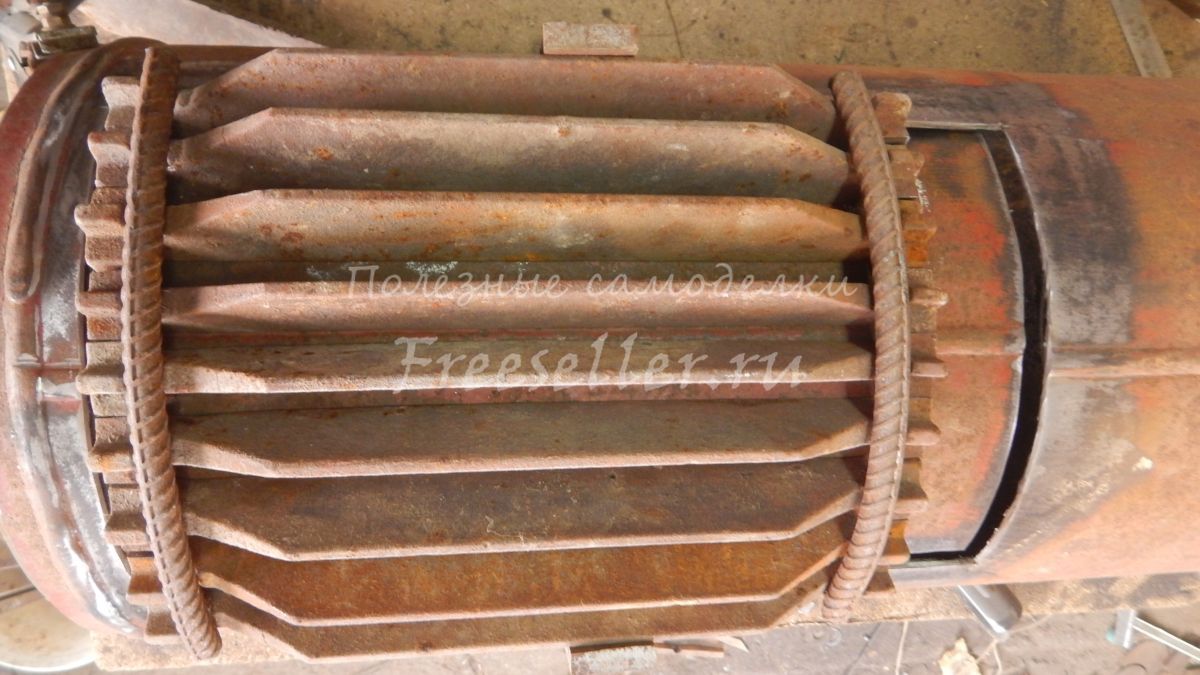

Валялись дома чугунные заводские колесники, и я решил их приспособить для зольника, оставалось только сделать крепление под них из арматуры 12 мм.


Делаем буржуйку из газового баллона своими руками

Делаем буржуйку из газового баллона своими руками

Делаем буржуйку из газового баллона своими руками

Делаем буржуйку из газового баллона

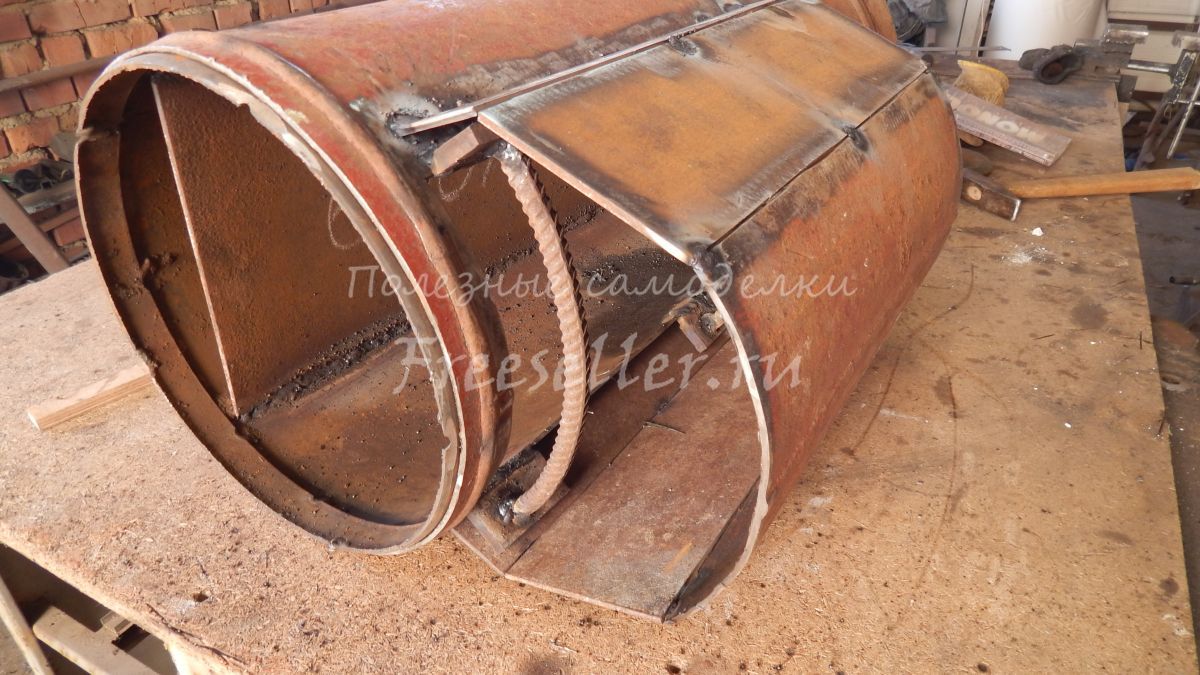

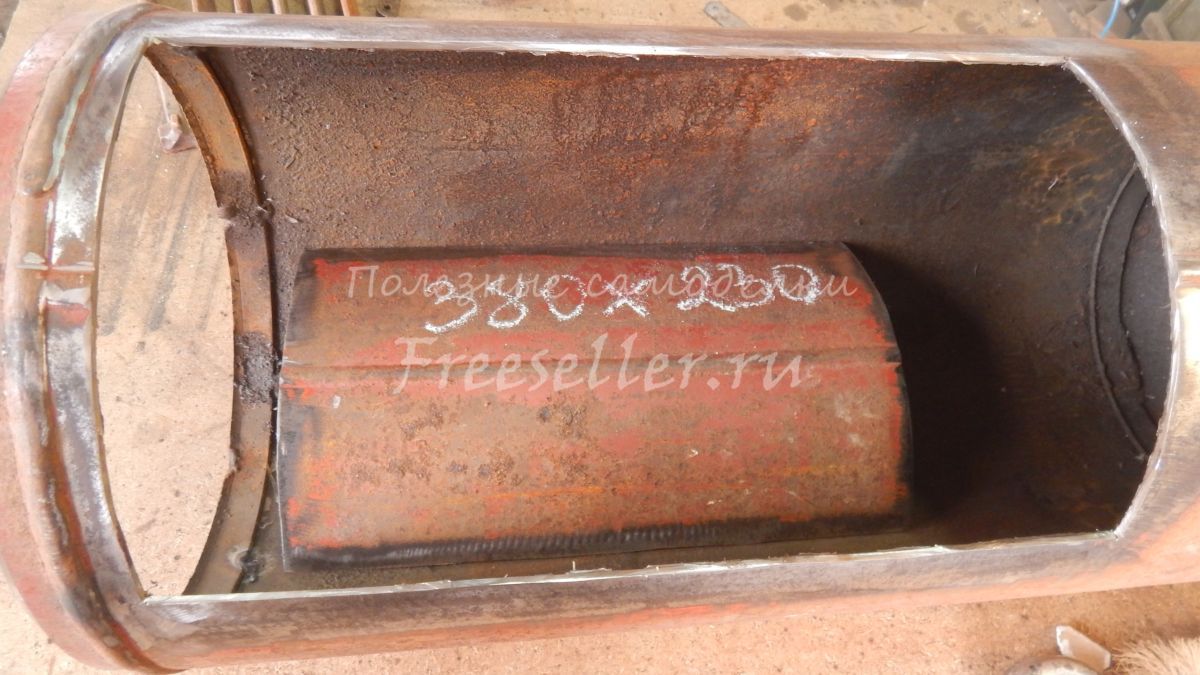

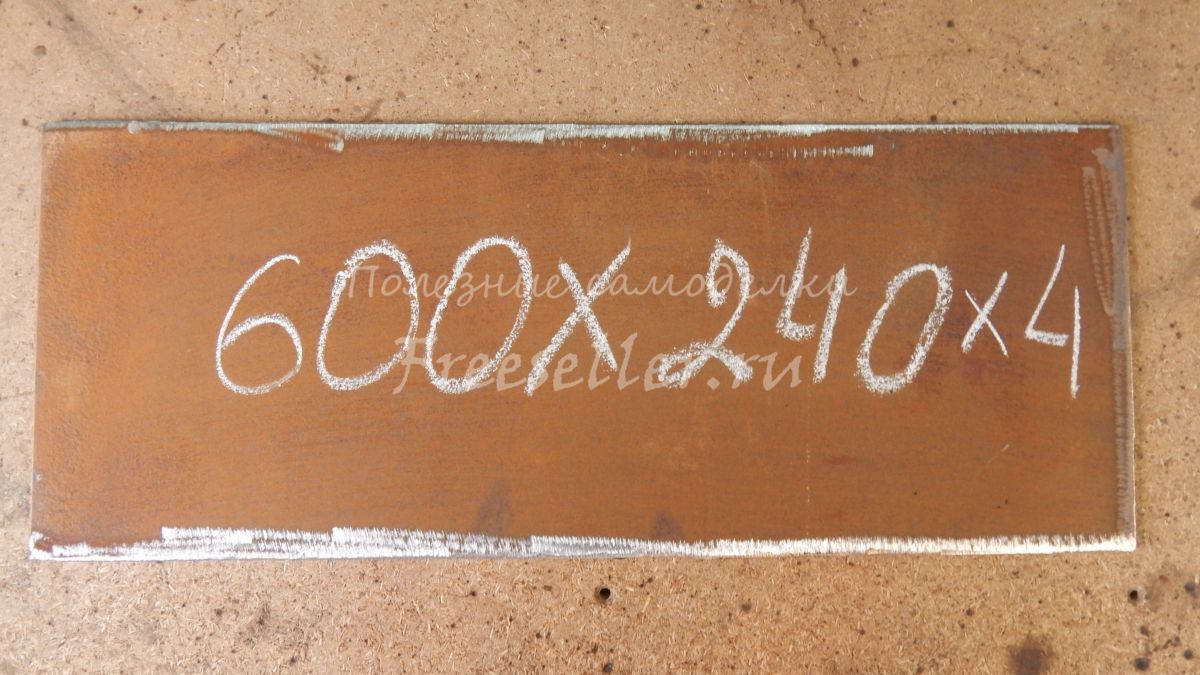

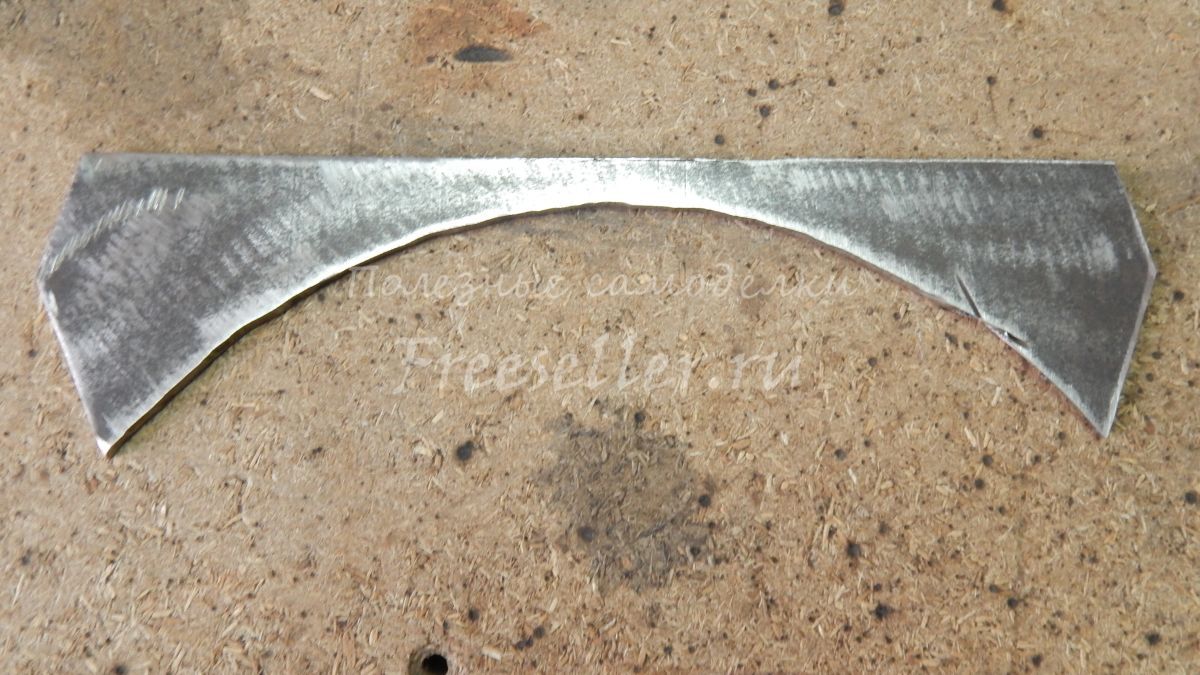

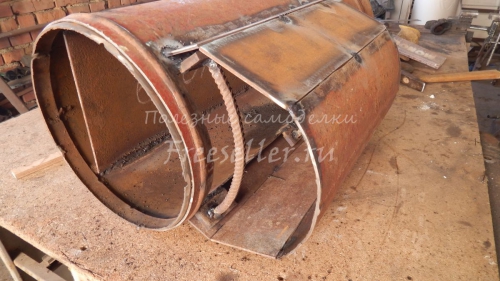

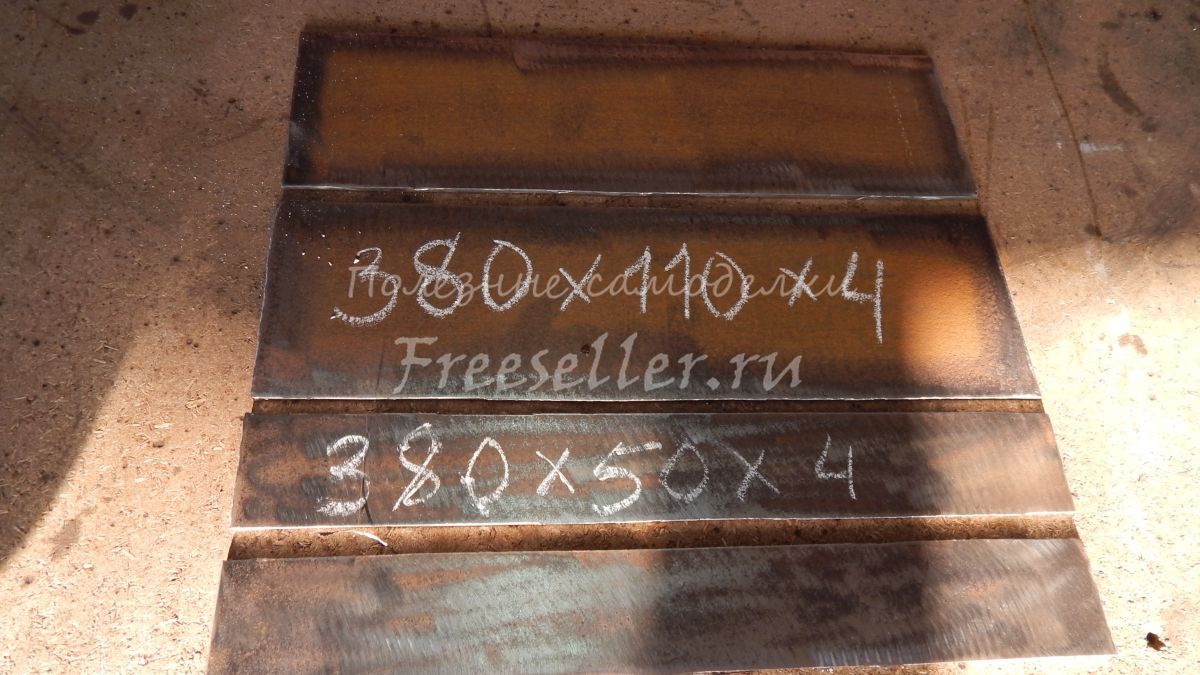

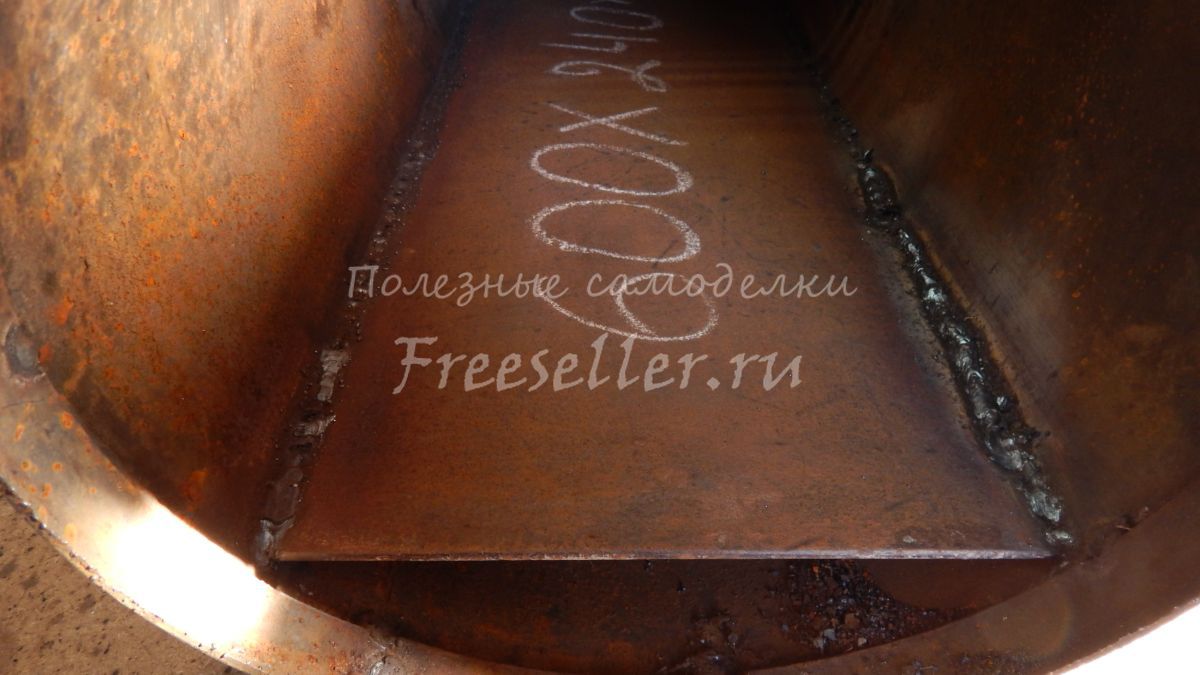

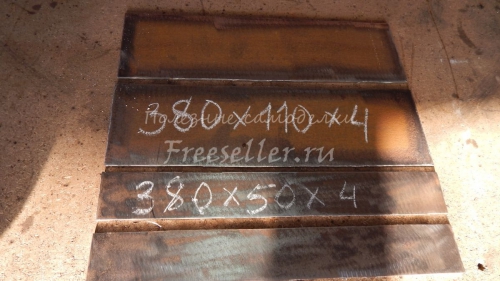

Согласно схеме указанной в начале статьи, я отделяю часть баллона листом метала толщиной 4 мм для отвода дыма.



Делаем буржуйку из газового баллона своими руками


Делаем буржуйку из газового баллона


Делаем буржуйку из газового баллона своими руками

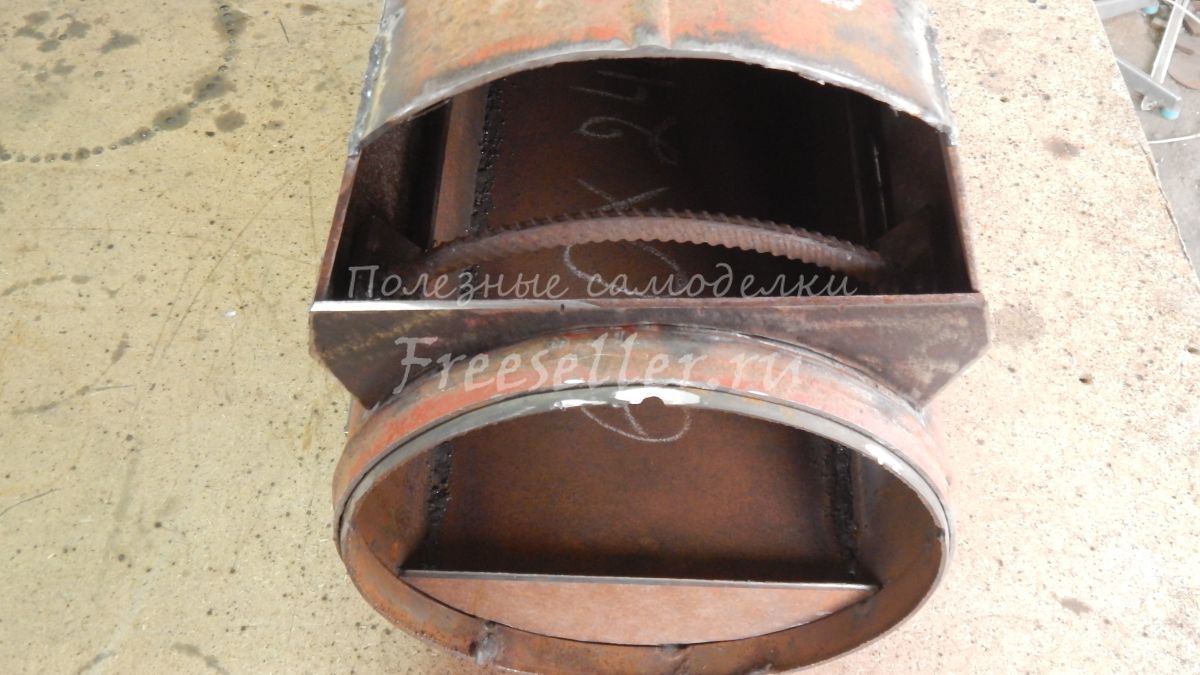

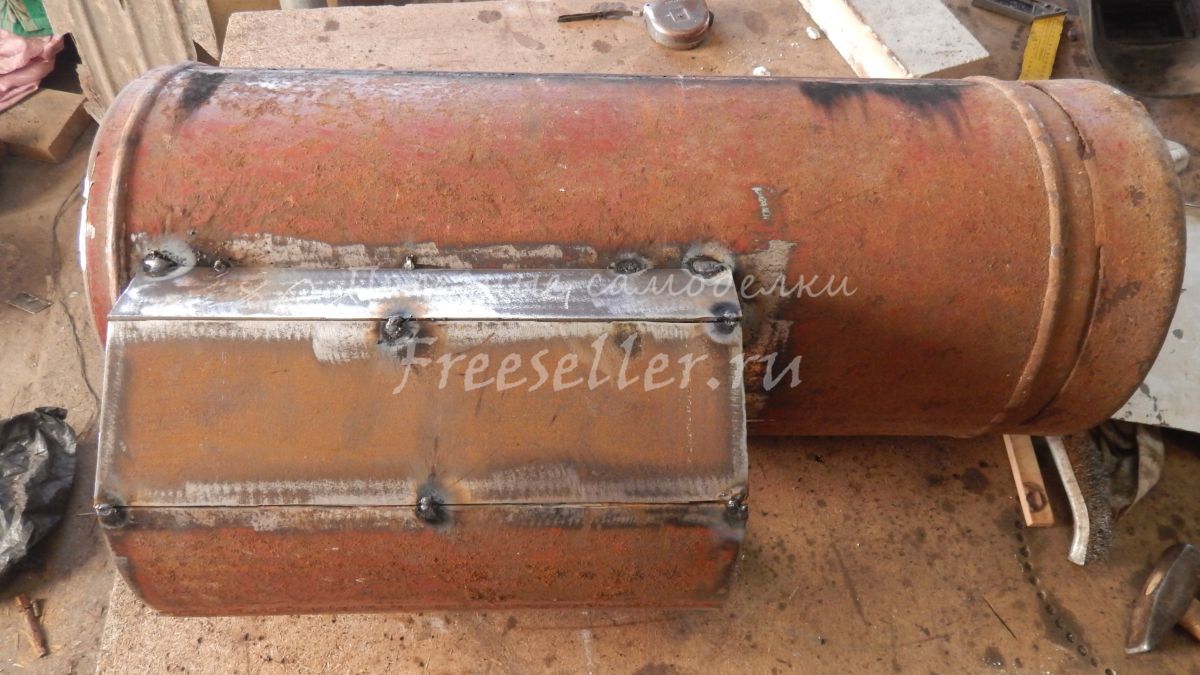

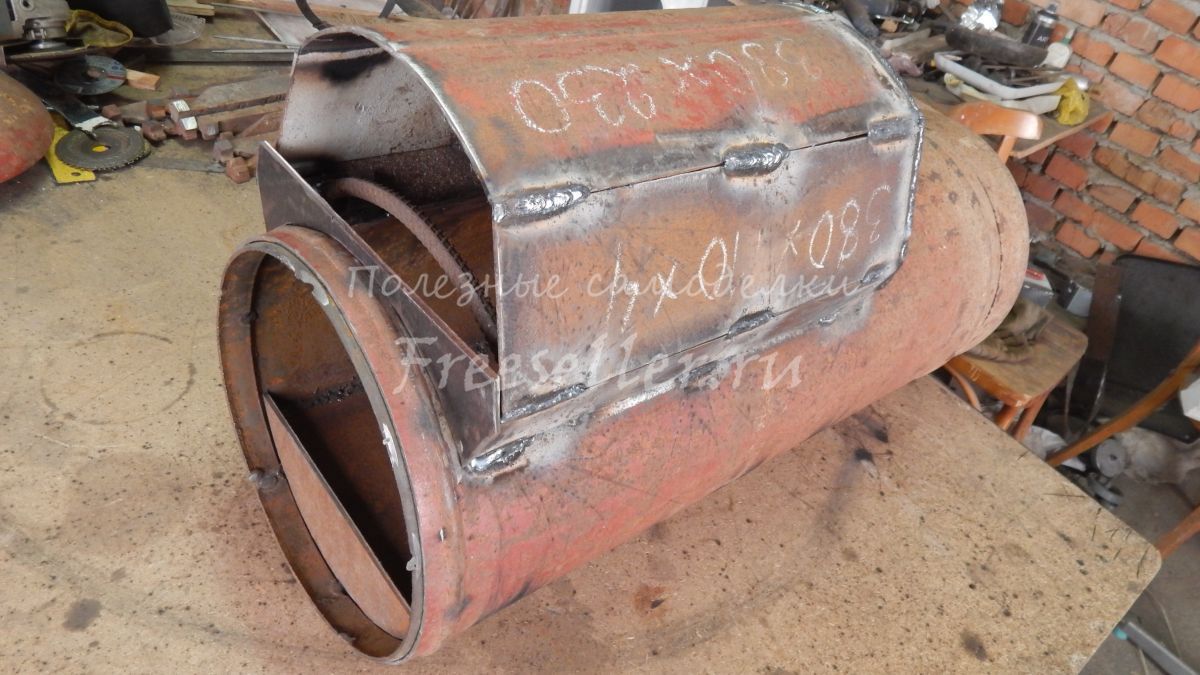

Теперь приступаю к изготовлению бункера под пепел.



Делаем буржуйку из газового баллона своими руками


Делаем буржуйку из газового баллона своими руками

Делаем буржуйку из газового баллона своими руками


Делаем буржуйку из газового баллона

Делаем буржуйку из газового баллона


Делаем буржуйку из газового баллона


Делаем буржуйку из газового баллона


Делаем буржуйку из газового баллона



Вырезаю отверстие под дымоход размером 100*130 мм.



Делаем буржуйку из газового баллона своими руками

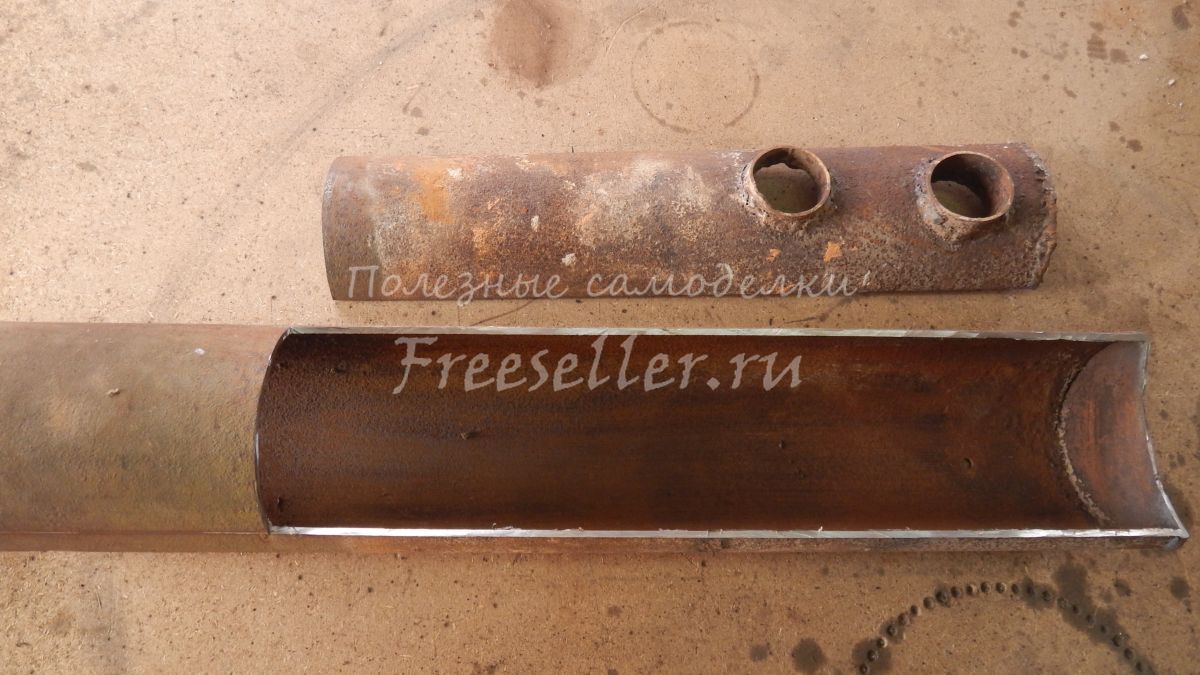

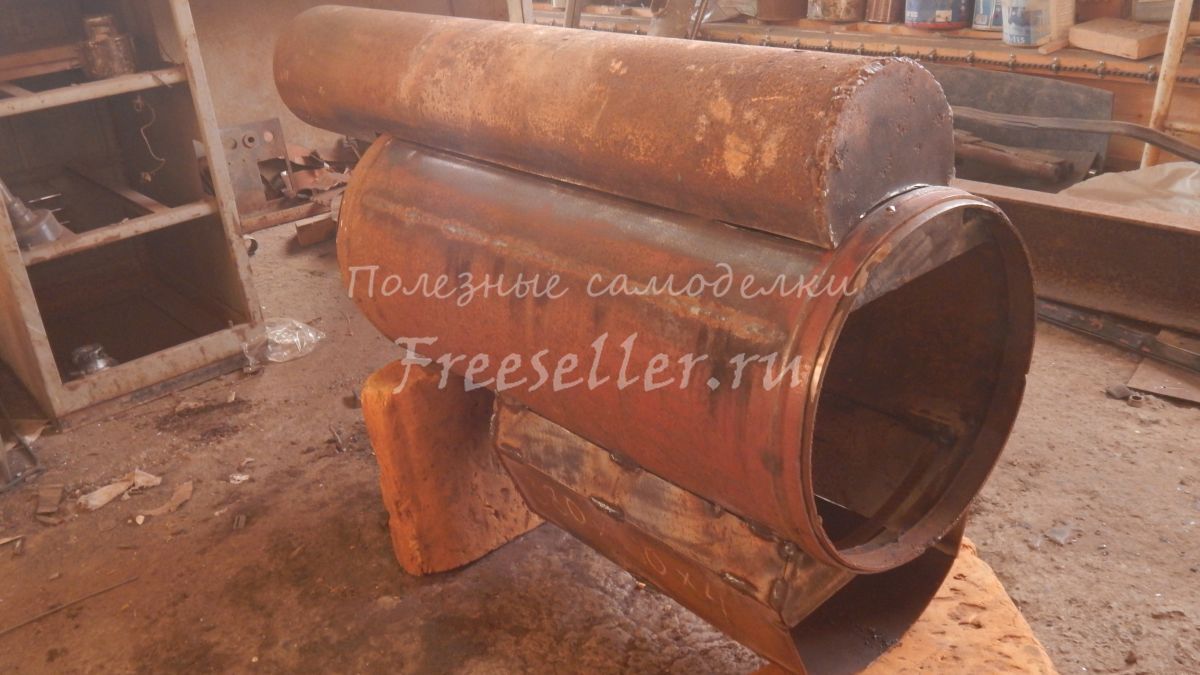

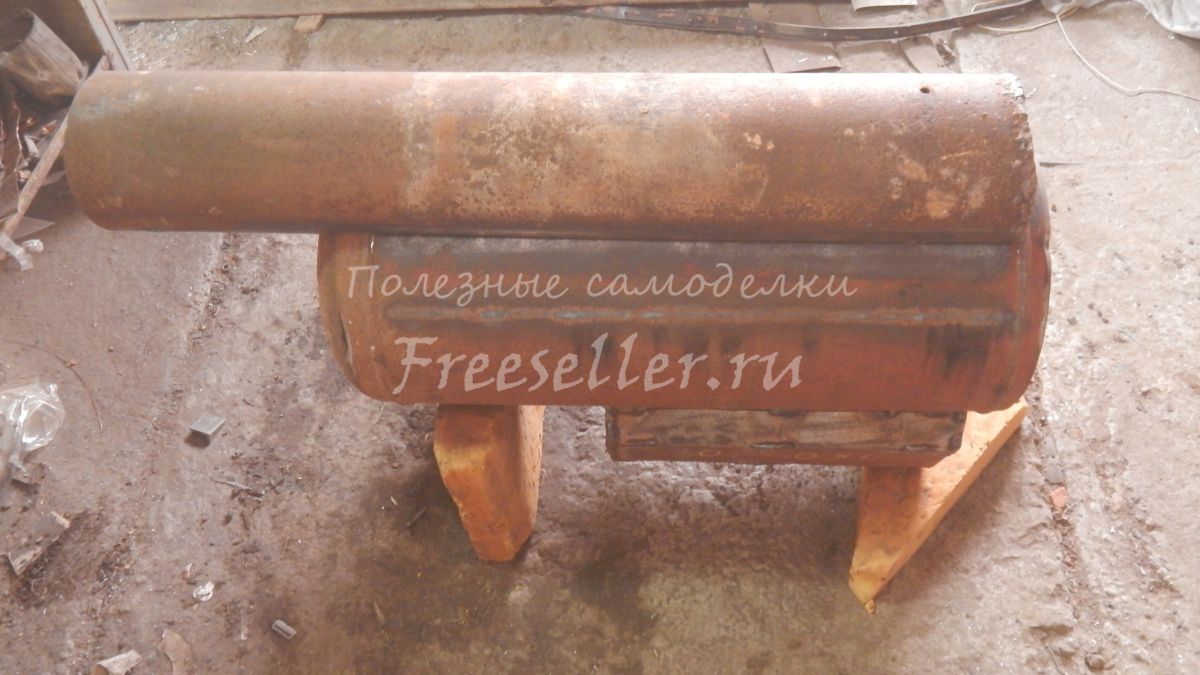

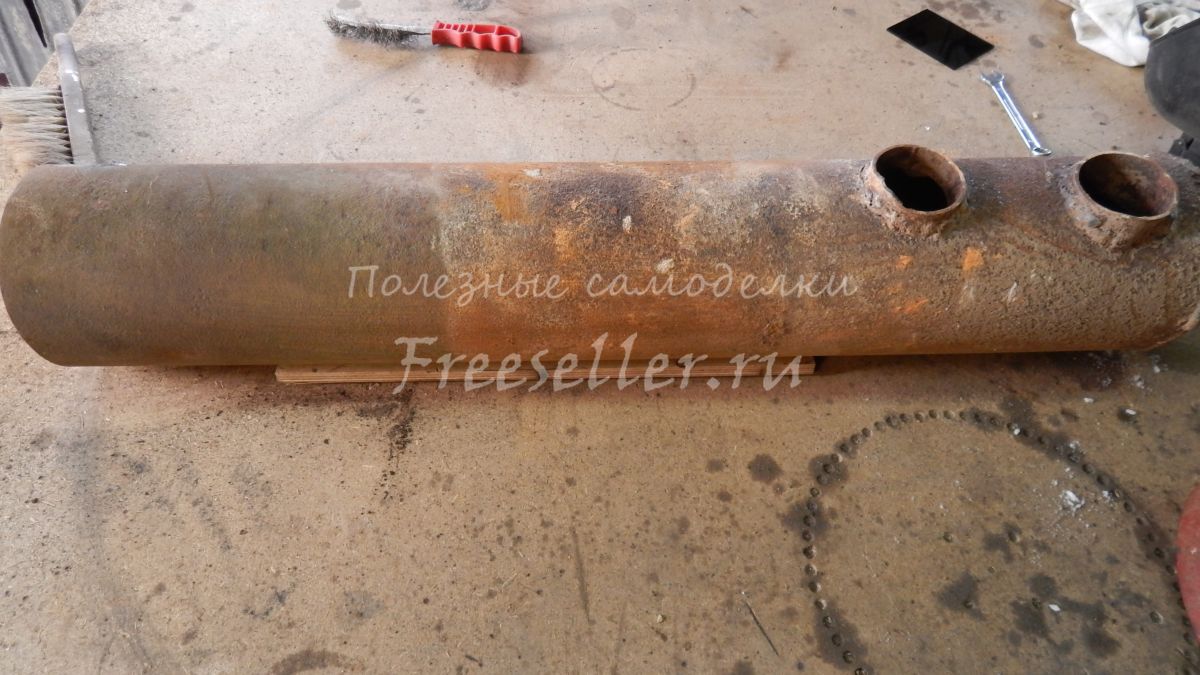

Для продолжения дымохода использую толстостенную трубу, которая была срезана на 1/3 от диаметра отверстия самой трубы.

Для того чтобы венец внизу баллона не мешал монтажу - срезал его.



Делаем буржуйку из газового баллона своими руками


Делаем буржуйку из газового баллона своими руками



Делаем буржуйку из газового баллона своими руками


Делаем буржуйку из газового баллона своими руками


Делаем буржуйку из газового баллона своими руками

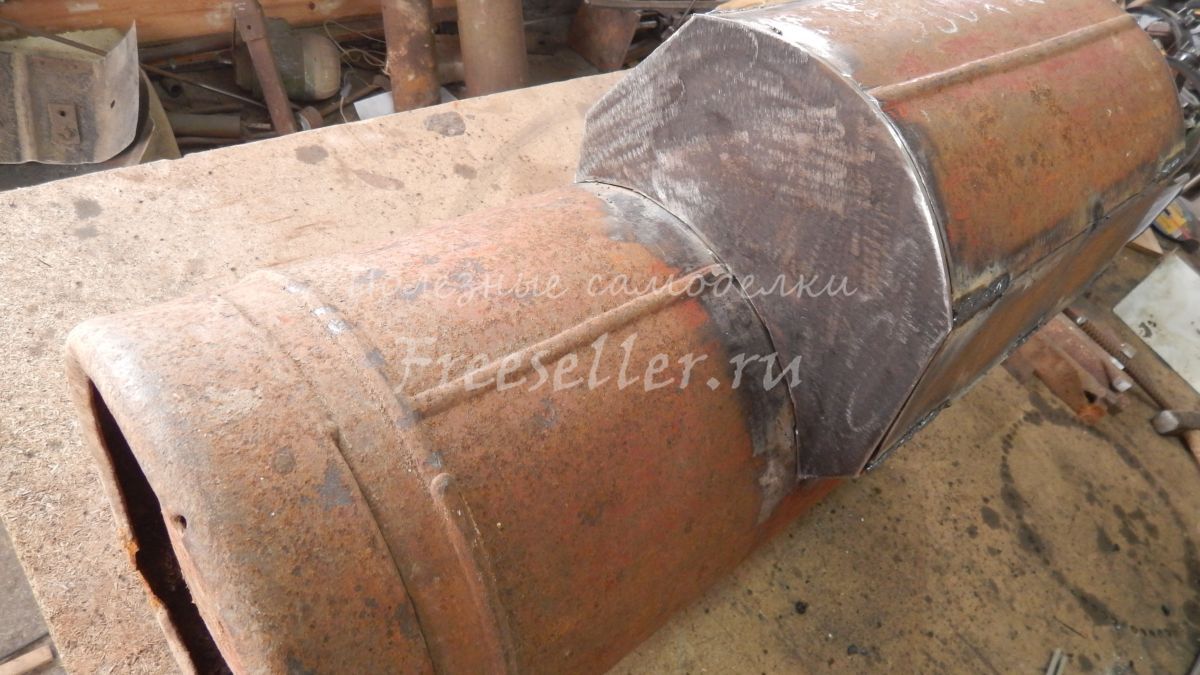

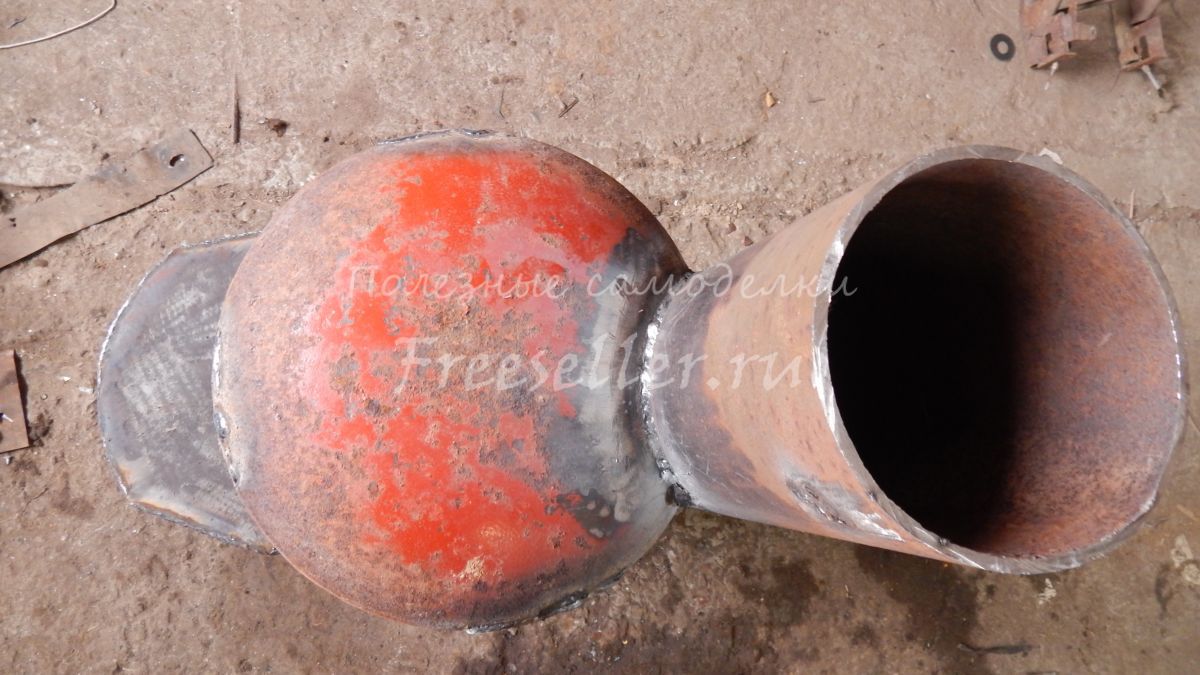

Дальше делаю переходник под трубу диаметром 100 мм.



Делаем буржуйку из газового баллона своими руками

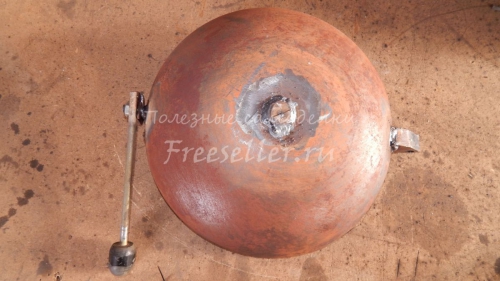

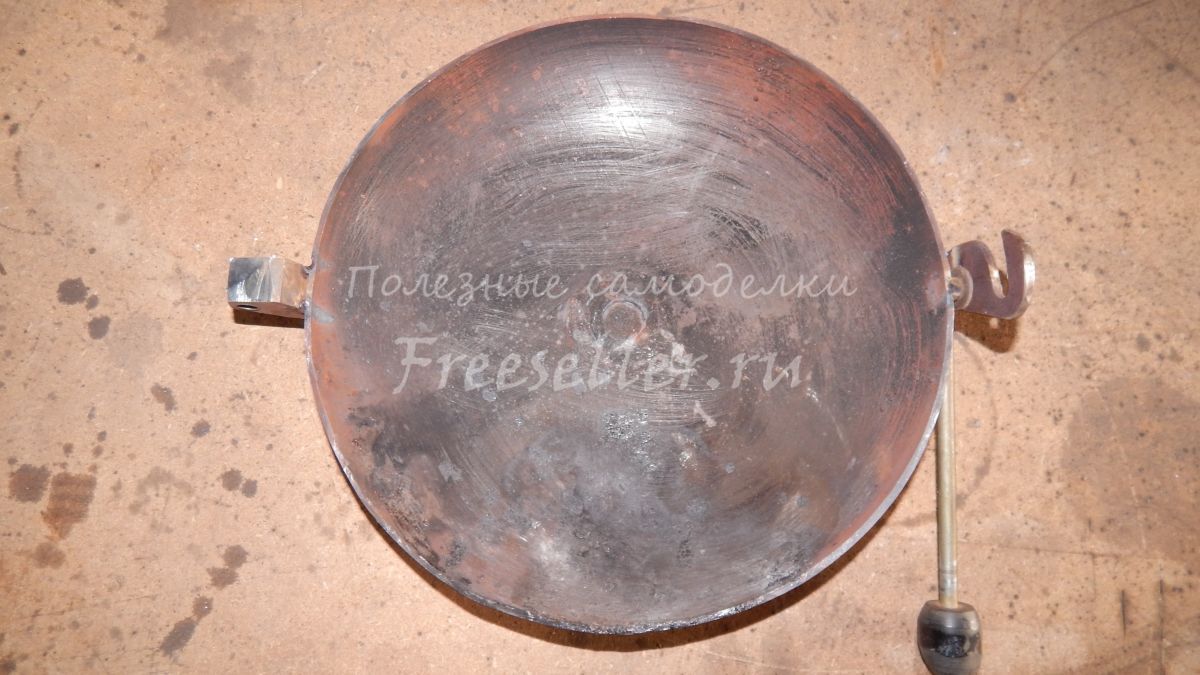

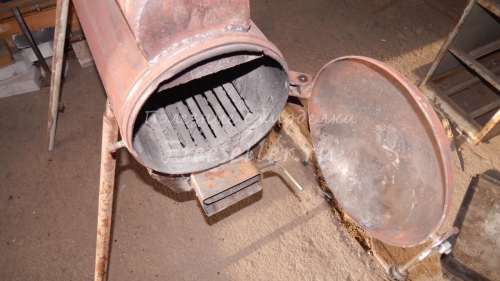

Из верхней крышки баллона делаю дверцу.



Делаем буржуйку из газового баллона своими руками


Делаем буржуйку из газового баллона своими руками


Делаем буржуйку из газового баллона своими руками

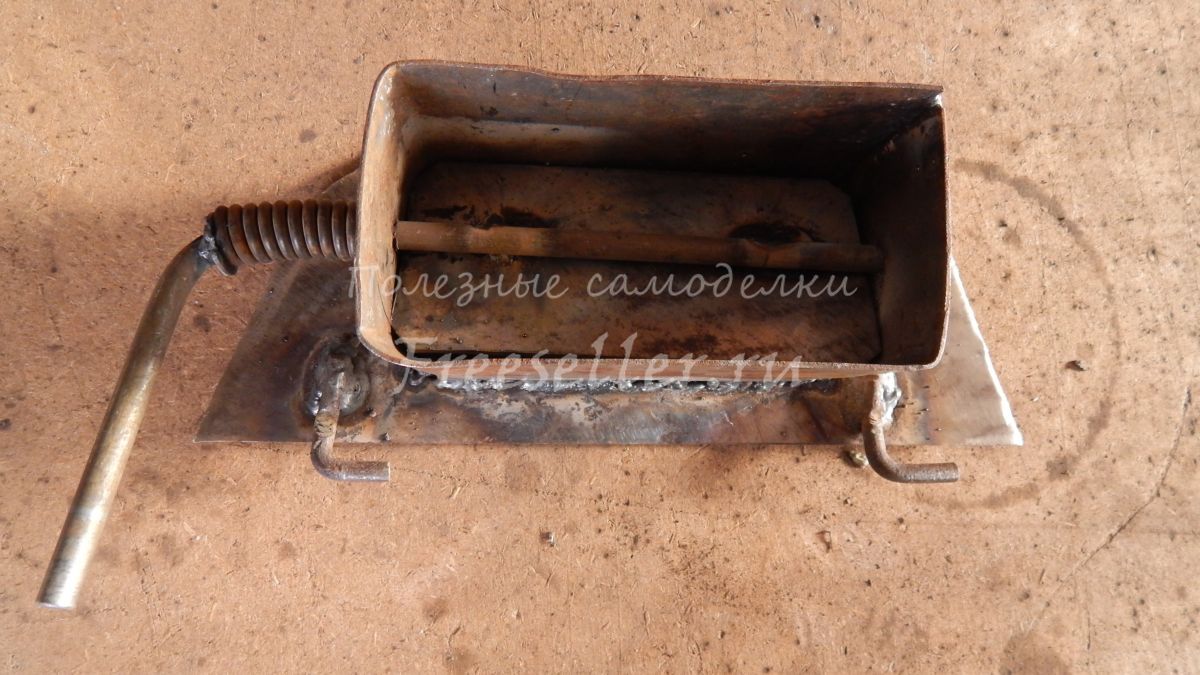

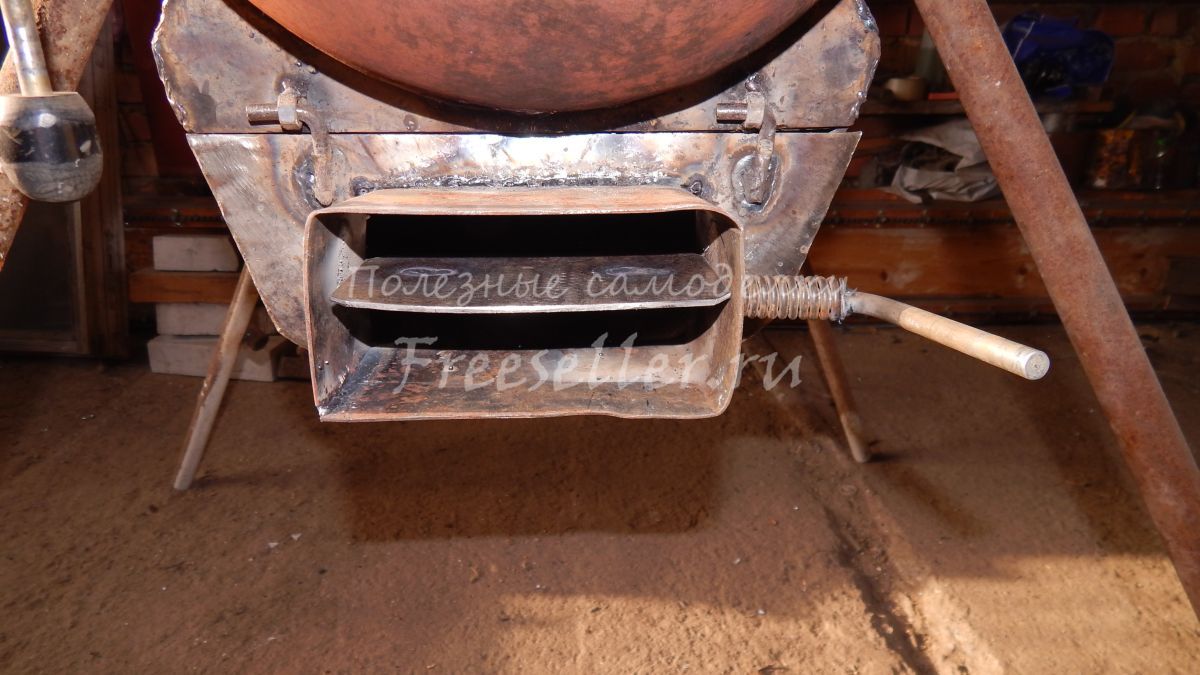

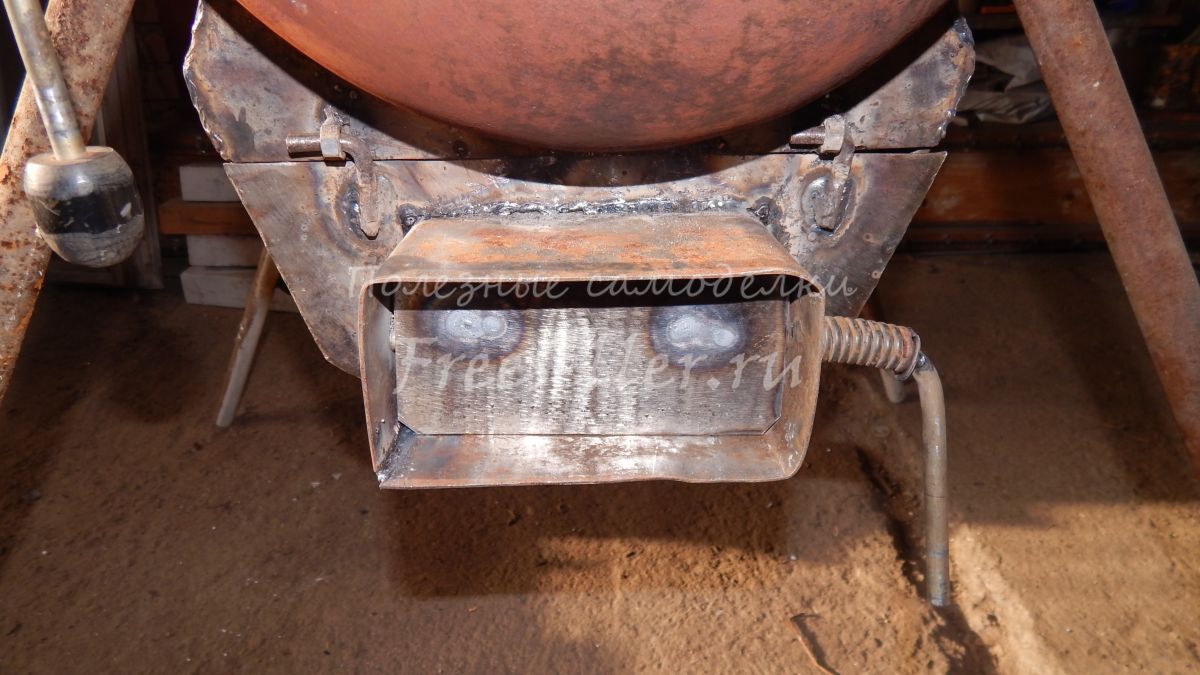

Зольник закрывается съемной крышкой с заслонкой которая регулирует подачу воздуха.



Делаем буржуйку из газового баллона своими руками

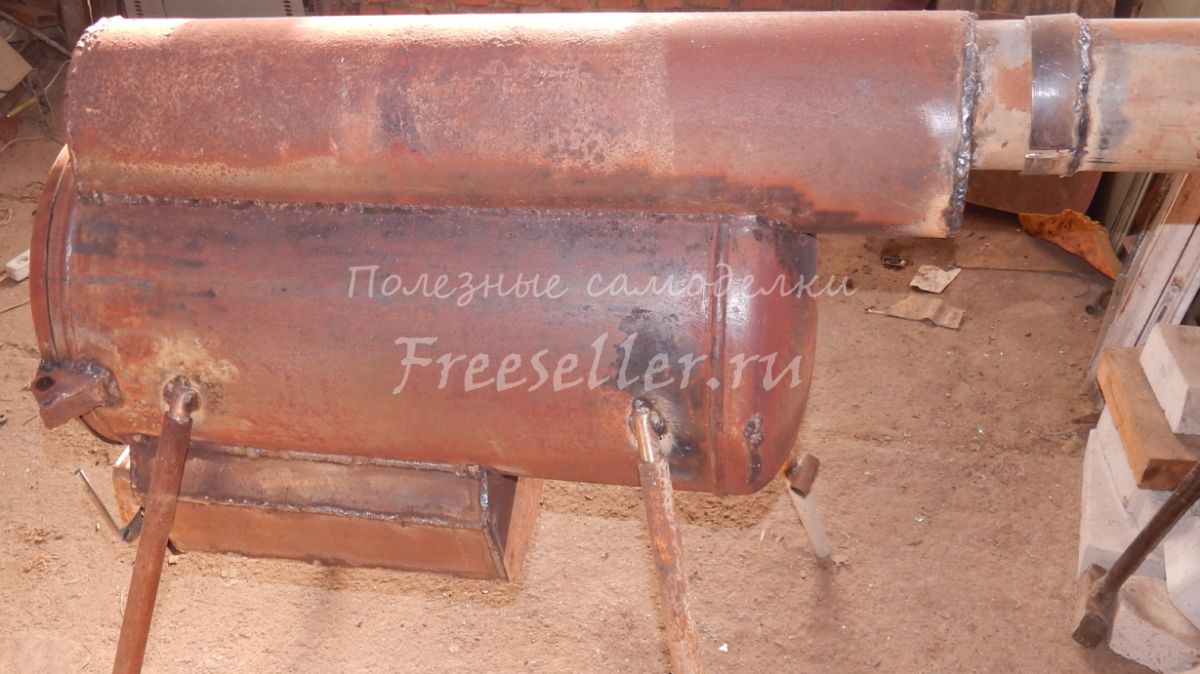

Буржуйка из газового баллона своими руками


Буржуйка из газового баллона своими руками

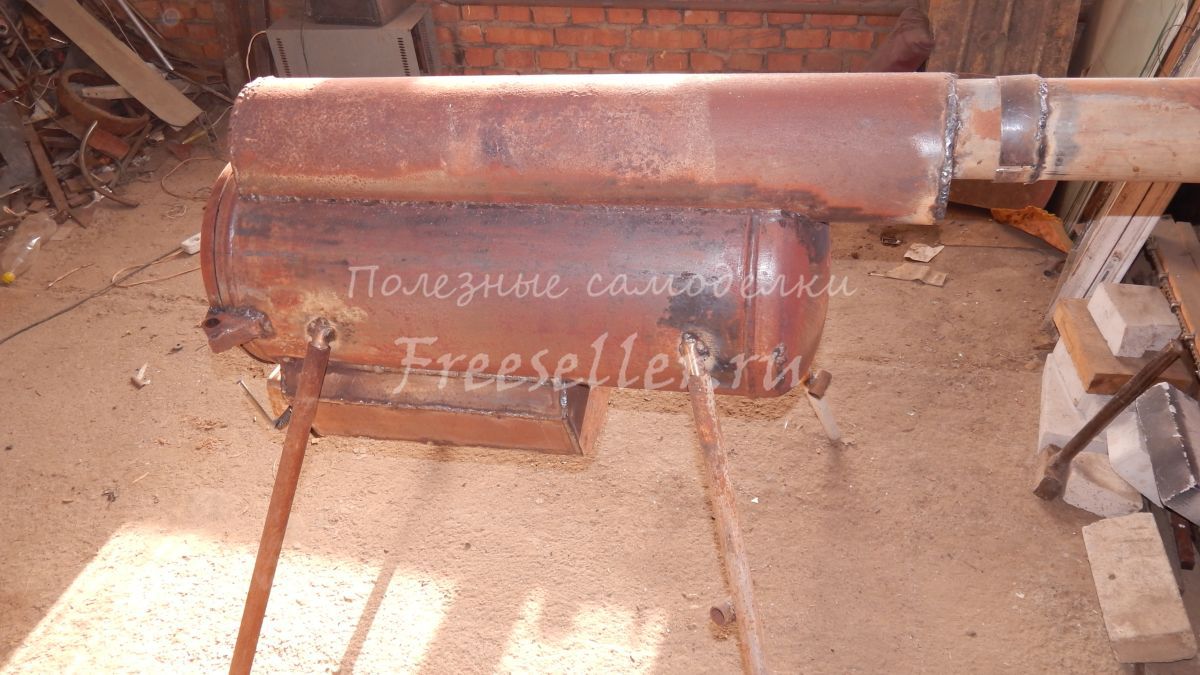

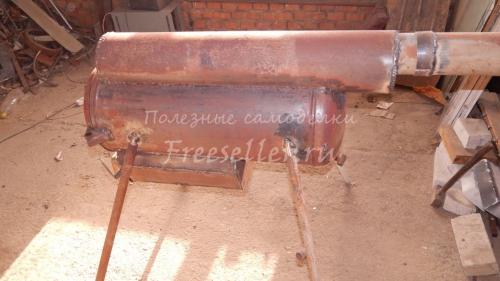

Поскольку дымоход выводил через окно, пришлось поднять буржуйку повыше, для этого сделал съемные ножки из труб.



Буржуйка из газового баллона своими руками


Буржуйка из газового баллона своими руками

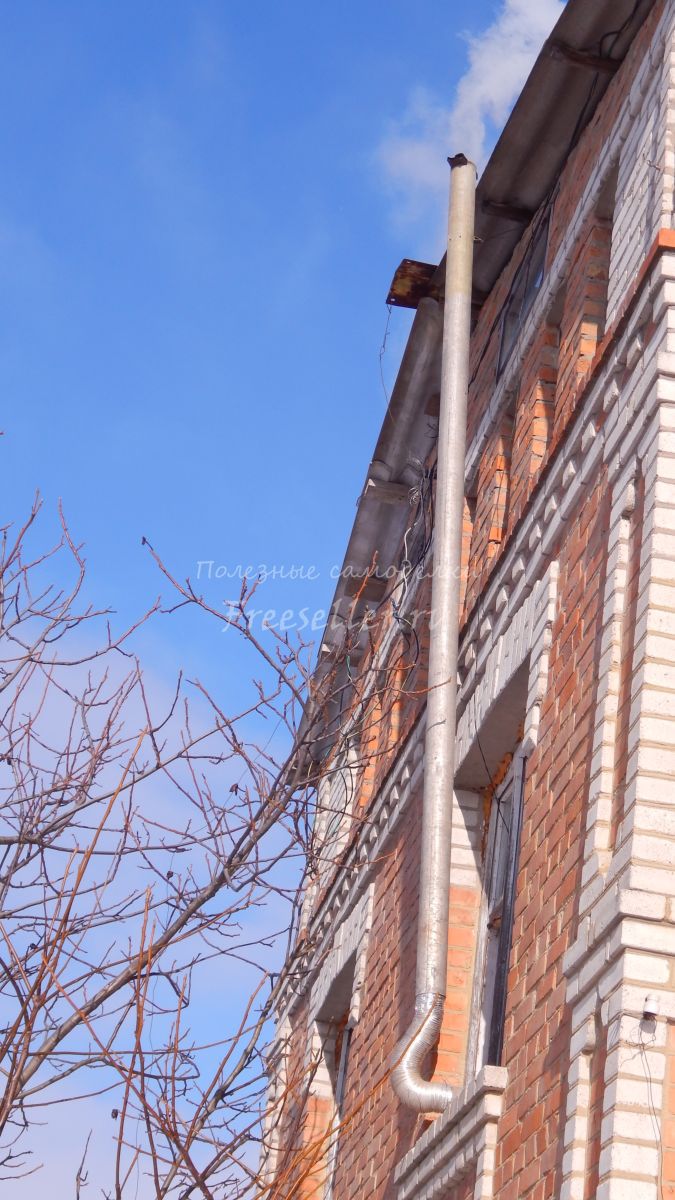

Дымоход сделан из трубы диаметром 100 мм.



Делаем буржуйку из газового баллона своими руками - дымоход



Ну и резюмируя все выше написанное могу сказать, что буржуйкой очень доволен. Поскольку работаю в мастерской не постоянно и по несколько часов, то для меня этот вариант буржуйки подходит идеально, поскольку она очень быстро (10-15 мин и горячая) нагревается и отдает много тепла.





Всем спасибо за внимание и удачных вам самоделок!
