Бесплатный драйвер для мощных светодиодов из энергосберегайки

votak131 2016-02-28 20 112 5

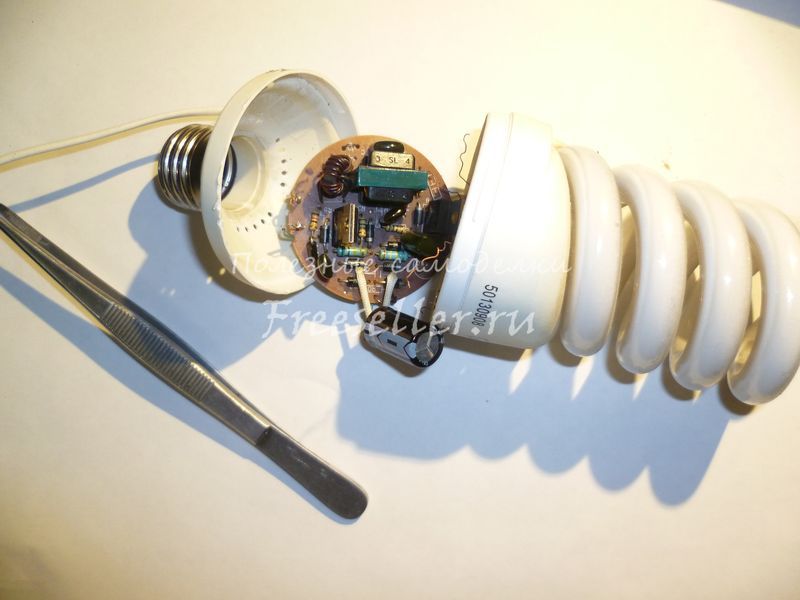

У меня было несколько неисправных энергосберегающих ламп у которых сгорела нить накала в колбе. Как правило, у таких ламп преобразователь напряжения исправен, и его можно использовать в качестве импульсного блока питания или драйвера светодиода. Я сделал себе драйвер для 10 Вт светодиода.

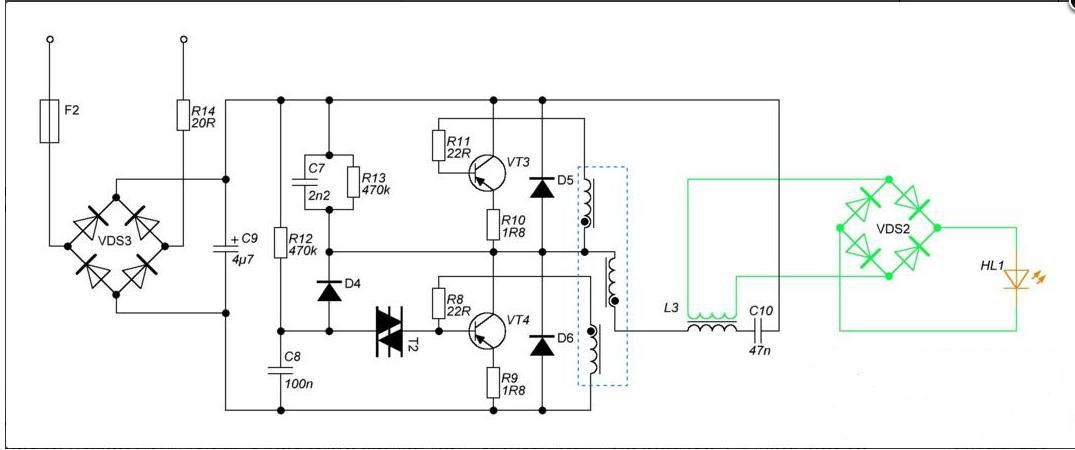

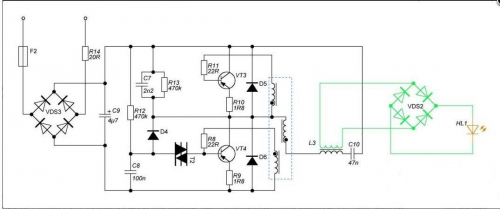

Переделка заключается в намотке на дроссель вторичной обмотки, установке на плате перемычек и подключении диодного моста (диоды HER.FR.UF)

Категория: Радиолюбителю

-1

Смотрите также:

Замена динамика на китайском смартфоне

Простой способ восстановить сгоревшую лампочку

Вам понравится

Переделка шуруповерта на литий с высокотоковыми аккумуляторы и универсальной BMS

Портативные колонки из компьютерных

Лайфхак с электролампами освещения. Бесплатный переходник Е27 на Е14.

Паяльник из электронной сигареты

Как получить свет от радиорозетки

Питание лампы дневного света от аккумулятора

5 комментариев

Информация

Чтобы оставить свой комментарий - зарегистрируйтесь или войдите на сайт под своим именем.

Регистрация.

Вернуться на главную

17 6

#1 Stifler 28 февраля 2016 23:34

Приветствую! Посмотрел вашу самоделку понимаю что сама самоделка хороша! Но вот как её сделать я не понял! Я не электрик поэтому мне тяжело разобраться на схеме. А да первая схема плохо читаемая и видео нужно укоротить на 2 минуты(концовка). Если бы на видео показывали спичкой что и как и где находиться мне было бы понятнее.
Повторюсь сама самоделка мне бы пригодилась а вот как сделать увы... :e132:

0
19 5

#2 debil 29 февраля 2016 15:39

Светодиоды можно зажигать и так. без электросхем. Единственный минус в том. что нет гальванической развязки, и в случае неаккуратного залезания рукамик светодиоду может тряхнуть.
Но если помещение не влажное и схему изолировать, то никаких проблем не возникает.

0
3 43

#3 votak131 29 февраля 2016 18:31

Гальваническая развязка есть--светодиод включен во вторичную обмотку трансформатора.

0
19 5

#4 debil 29 февраля 2016 19:06

я писал про свой метод, где резистор и конденсатор.

0
3 43

#5 votak131 1 марта 2016 10:01

Мощные светодиоды такая схема не потянет.

0
