Сигнализация о протечке воды своими руками

💬 2 комментария👀 14 546 просмотров

Созданием такой сигнализации послужило происшествие, случившееся у меня дома. Сынуля незаметно от нас выдернул сливной шланг стиральной машинки. Машинка постирала. А мы были дома и не знали, что у нас стояла вода ванной комнате и вытекла в коридор.

И так, нам для этого надо:



- Батарейка на три вольта CR1632;

- Один транзистор BC517, BC816 или любой другой NPN составной;
- Резистор 1-2 мегаома;
- Пьезо излучатель с генератором.

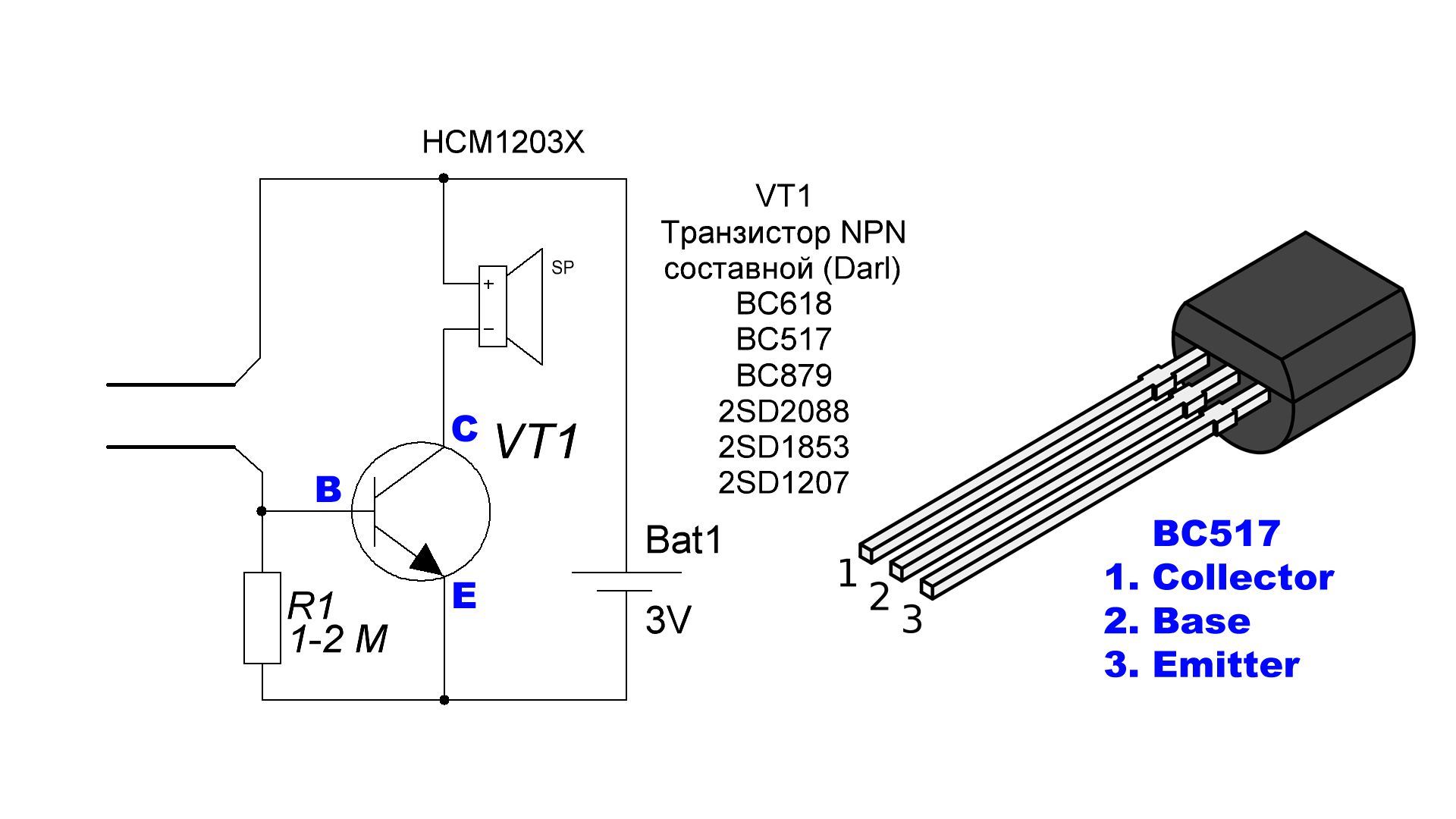

Схема очень простая.

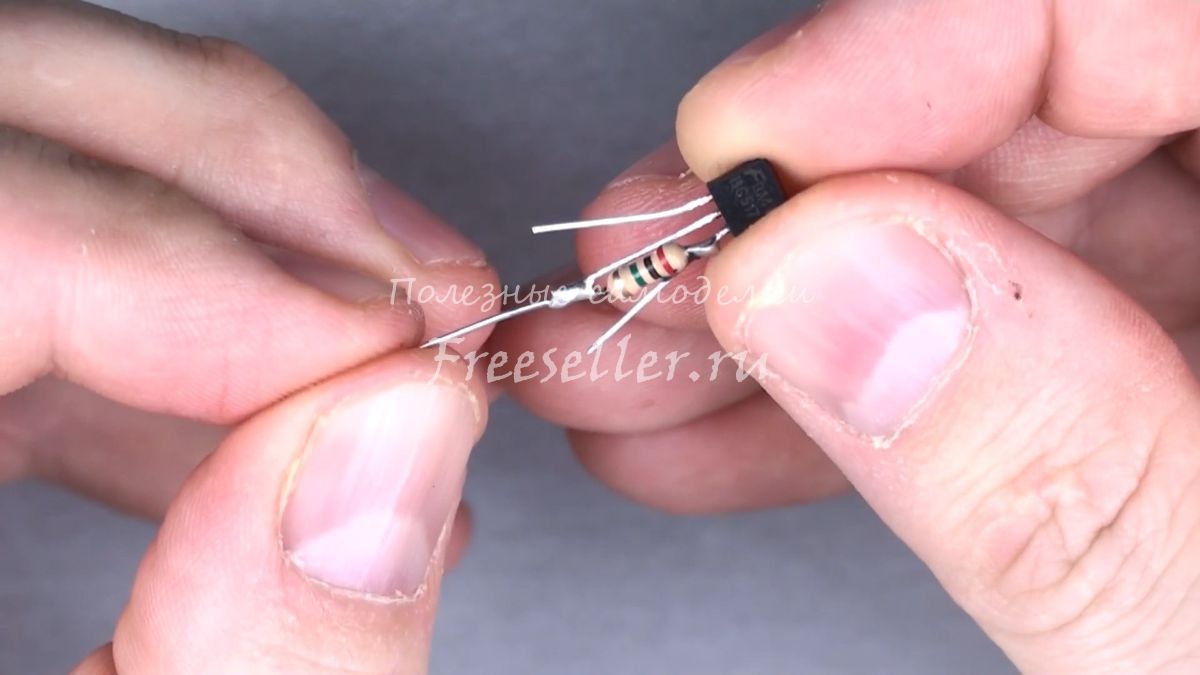

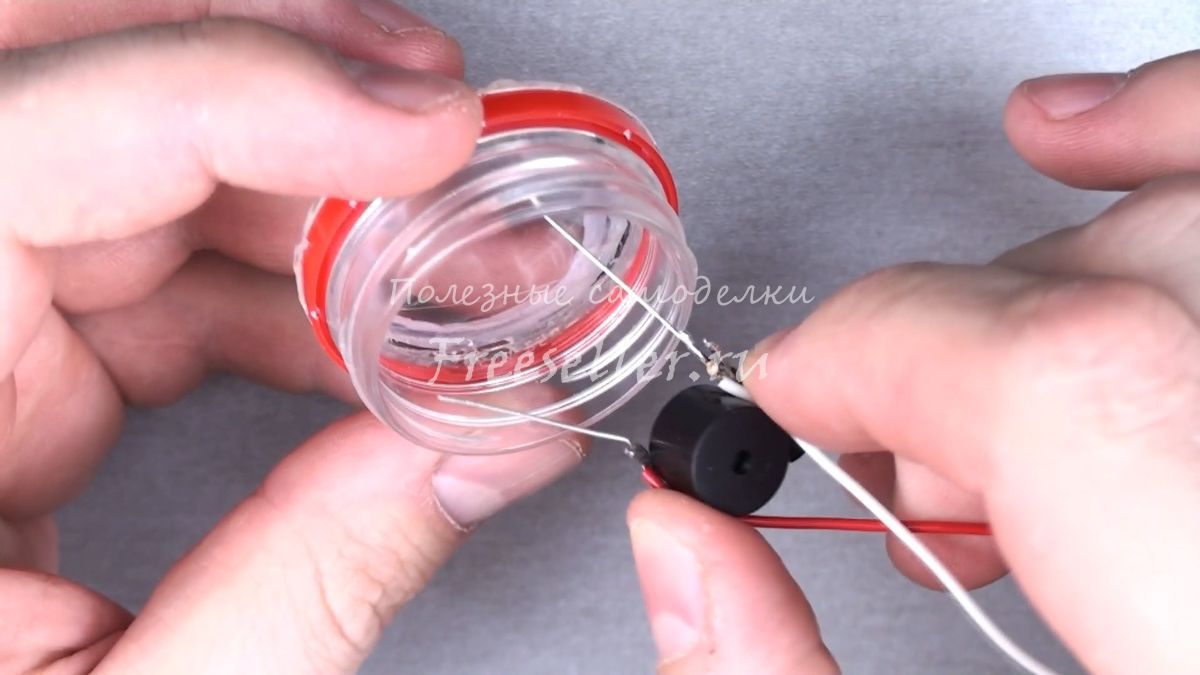

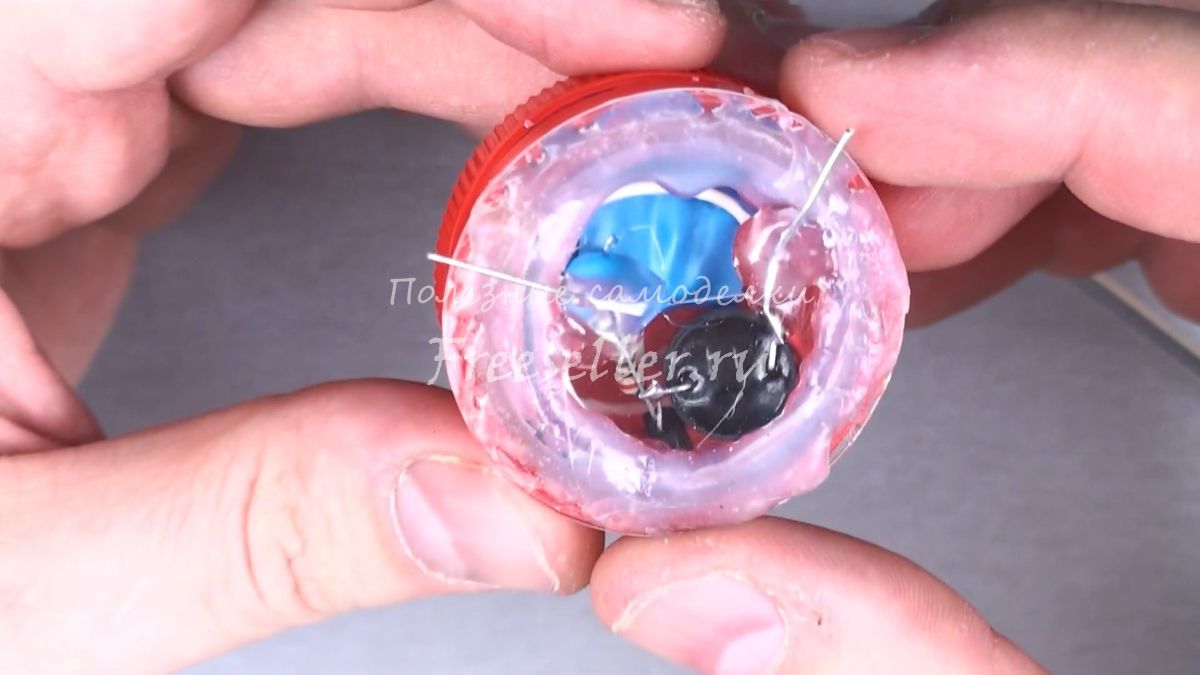

Приступим к сборке.









Теперь можно расположить в опасных местах:



- Под машинкой;
- Под раковиной;
- В сан тех коробе.



Схема не потребляет тока, пока транзистор закрыт, и батарейки должно хватить надолго.

Но, я всё же рекомендую делать на АА элементах.



Подробную сборку и демонстрацию устройства вы можете посмотреть на видео:




Всем пока.
