Всем привет! Недавно соорудил лабораторный (универсальный) блок питания может быть это будет Вам интересно.

Лабораторный блок питания обычно используют при ремонте электронных устройств и создании новых.


Лабораторный (универсальный) блок питания своими руками.

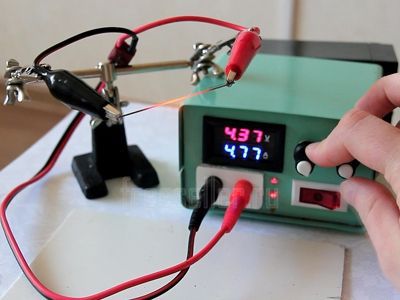

Отличительной чертой является возможность задать требуемое напряжение и ток, если подключить к нему проверяемое устройство, то сразу можно выявить многие неисправности. Также он не боится короткого замыкания на выходе.



Лабораторный (универсальный) блок питания своими руками.

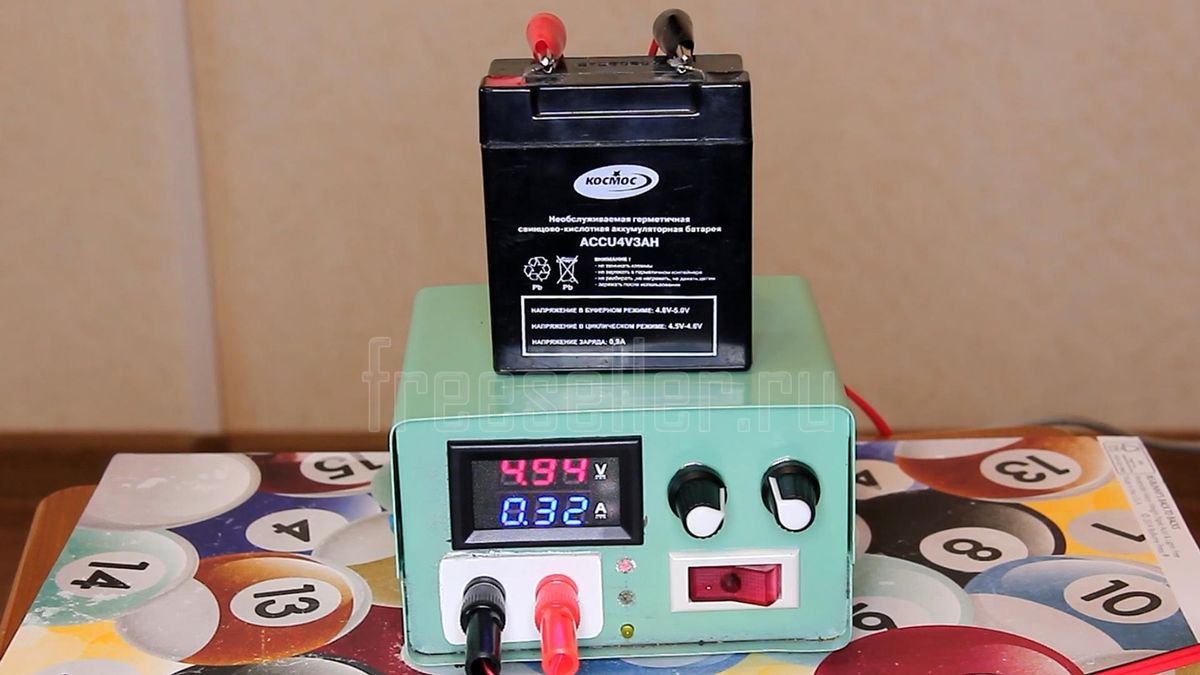

Им можно заряжать практически любые аккумуляторы, выставив ток заряда и конечное напряжение.



Лабораторный (универсальный) блок питания своими руками.



Можно также, что то сжечь, превысив допустимую мощность.



Лабораторный (универсальный) блок питания своими руками.

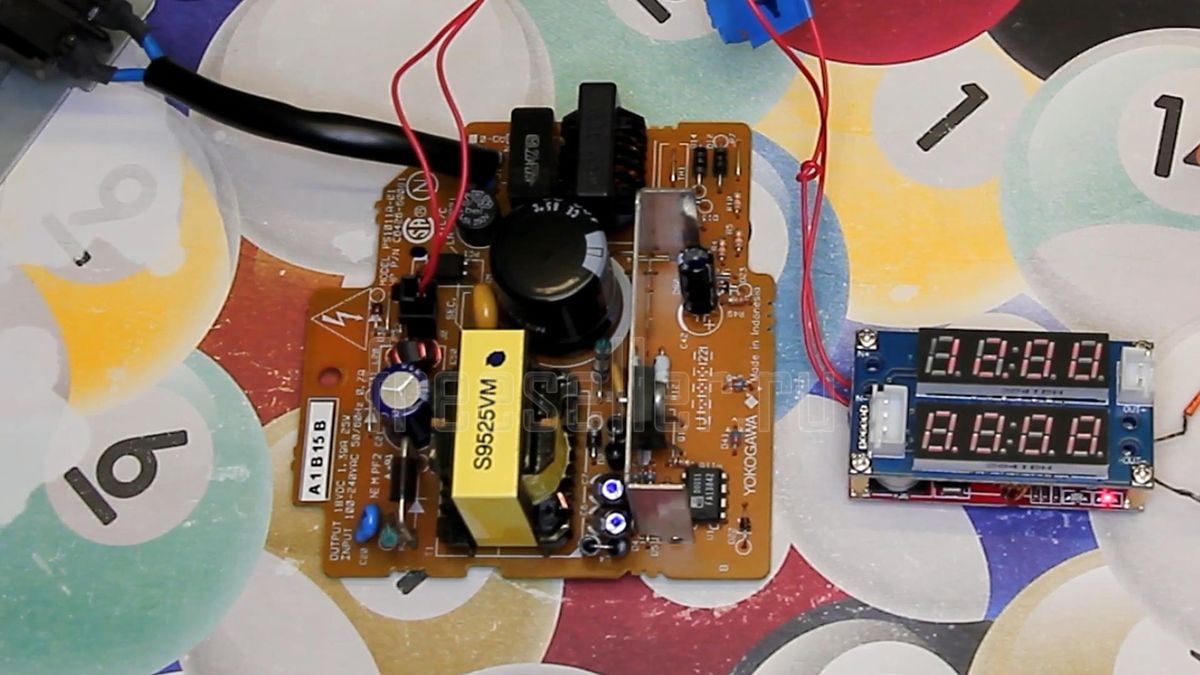

Самый простой вариант его сделать, это подключить понижающий преобразователь на микросхеме XL4005 (купить можно в Китае) к блоку питания напряжением до 30В (больше микросхема не выдержит).



[ Лабораторный (универсальный) блок питания своими руками.

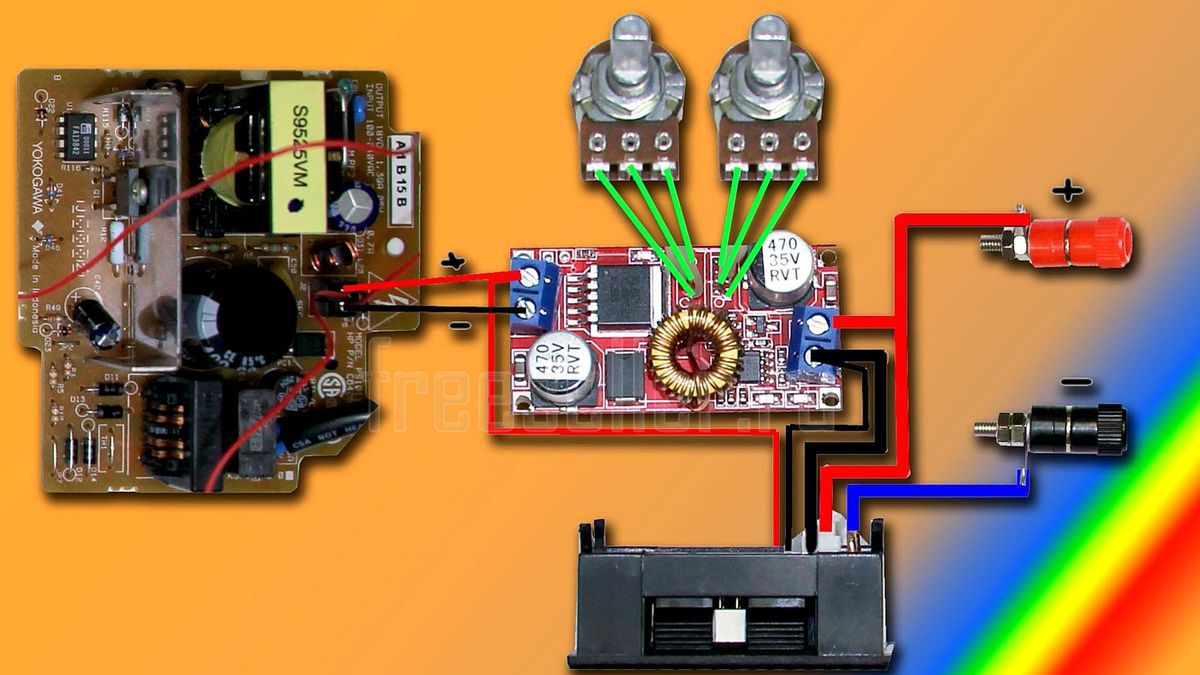

Но использовать в таком виде его не очень удобно, поэтому лучше установить в корпус и вынести на переднюю панель регуляторы тока/напряжения, вольтамперметр и низковольтные выводы. Схема получится примерно вот такая.

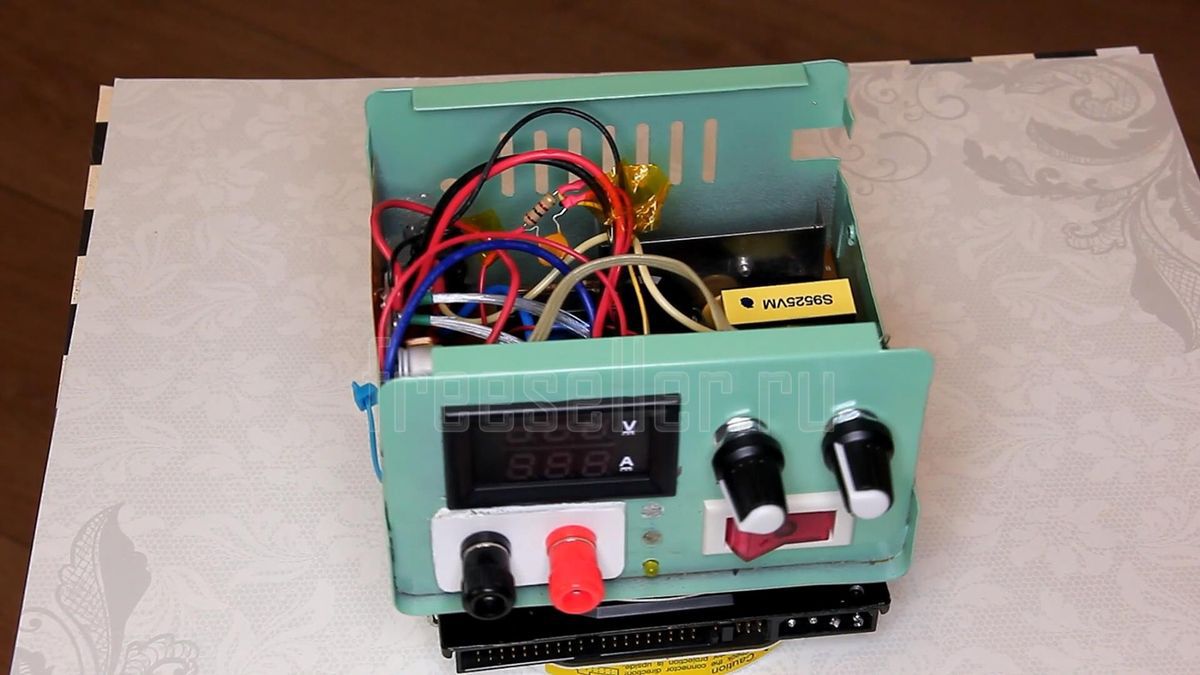

После установки в корпус, в принципе всё.
